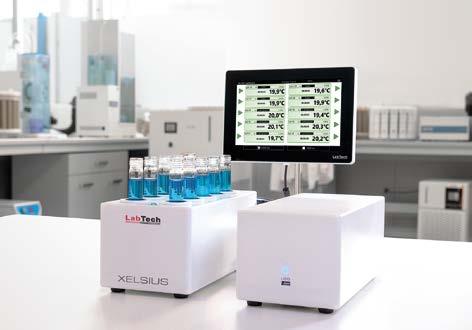

Multi-inzetbaar reactiestation vervangt 10 units

Laboratoria zoeken voortdurend naar manieren om hun processen te versnellen, te optimaliseren en reactiecondities te verbeteren. Een nieuw, veelzijdig multifunctioneel reactiestation biedt een effectieve oplossing voor dit probleem. Met één compact systeem zijn 10 verwarmingsapparaten, roerders, ijsbaden, reactorcellen en refluxcondensors te vervangen.

Marjan Hammink | Foto’s: Salm en Kipp

Het veelzijdige systeem is door de compacte afmetingen vrijstaand in te zetten op elke plek op het laboratoriumwerkblad, maar zo nodig ook in een zuurkast. Vanwege de kleine voetafdruk kan het een handige oplossing zijn voor laboratoria met hun beperkte ruimte. Ga maar na: een footprint van ruim een A4’tje in plaats van 10 verwarmingsmantels met destillatie-opstellingen.

Waar zo’n klassieke verwarmingsmantel- en koeler-opstelling niet uitblinkt in snelheid, nauwkeurigheid, reproduceerbaarheid en uniformiteit, doet de Xelsius dat juist wel – met het oog op energieverbruik en CO2-footprint is de energiebesparing een actueel thema.

Is er in het lab een robotplatform aanwezig, dan kan hij ook daarin worden geïntegreerd. Voor het bewerken van grotere aantallen monsters kunnen meerdere eenheden aan elkaar worden gekoppeld. De Xelsius is inzetbaar voor bijvoorbeeld reactie-optimalisatie, medicijnontwikkeling, parallelle synthese, gravimetrische analyse, DoE-studies, geautomatiseerde filtratie en flow chemistry.

Pro-modus

Zodra het systeem aangezet wordt, staat het al direct in de LAB-modus. Het display geeft meteen een compleet overzicht van de status van de tien reactiecellen. Aan de gebruiker is het daarna de keus om via de software te kiezen voor individueel verwarmen, koelen, roersnelheid, gewenste tijd en verloop. Binnen de PRO-modus zijn aansluitend op een logische manier complexere of meertraps-temperatuurprofielen te maken. Zelfs cyclische temperatuurregelingsprocedures voor bijvoorbeeld biologische processen zijn makkelijk op te zetten. Binnen een conventionele opstelling kost een dergelijke omzetting of toevoeging veel ruimte, tijd en geld.

De gegevens worden niet alleen netjes opgeslagen en gedocumenteerd, maar ook kunnen diagrammen, temperaturen en andere parameters van elke cel via USB worden weergegeven, opgeslagen en geëxporteerd voor verdere analyse. Elk diagram is vrij configureerbaar. Afhankelijk van de te observeren parameters zijn de schalen, assen en weergegeven parameters instelbaar. Met de inlogfunctie/gebruikersadministratie voldoet het systeem aan verdere GMP/wettelijke eisen.

Monitor

Om de afzonderlijke bedieningsterminal met aanraakscherm onder handbereik te hebben kan de laborant deze overal neerzetten. Is de bedieningsterminal toch in de zuurkast nodig, dan bestaat de keuzemogelijkheid om hem op een vrije statiefstang te monteren. De bedieningsterminal kan zelfs buiten de zuurkast

Xelsius specs

X Breed temperatuurbereik -20 °C tot +150 °C

X Verschillende roersnelheden in elk vaatje

X Reactiecel met lange levensduur

X Ergonomisch en kleine voetafdruk

X Oververhittingsbeveiliging

X Gebruiksvriendelijke interface

X Onafhankelijke controle van alle parameters voor elke cel

X PTFE-gecoat oppervlak bestand tegen agressieve zuren/oplosmiddelen

X Live monitoring van flow en temperatuur op grafisch display

X Temperatuurstabiliteit en nauwkeurigheid van ±0,1 °C

X Aanraakscherm ook geschikt voor handschoenen

X Bediening in zuurkast of buiten op tafelblad staan met een optioneel verlengkabeltje. Omdat de behuizing een PTFE-coating heeft, is het systeem bestand tegen veeleisende laboratoriumomstandigheden.

Accessoires

Om verdampingsverliezen van oplosmiddelen met een lage kooktemperatuur te verminderen kan een refluxcondensor worden geplaatst. Voor de reactor is een speciale refluxcondensor ontwikkeld die de hinderlijke condensatie van vocht uit de omgevingslucht voorkomt.

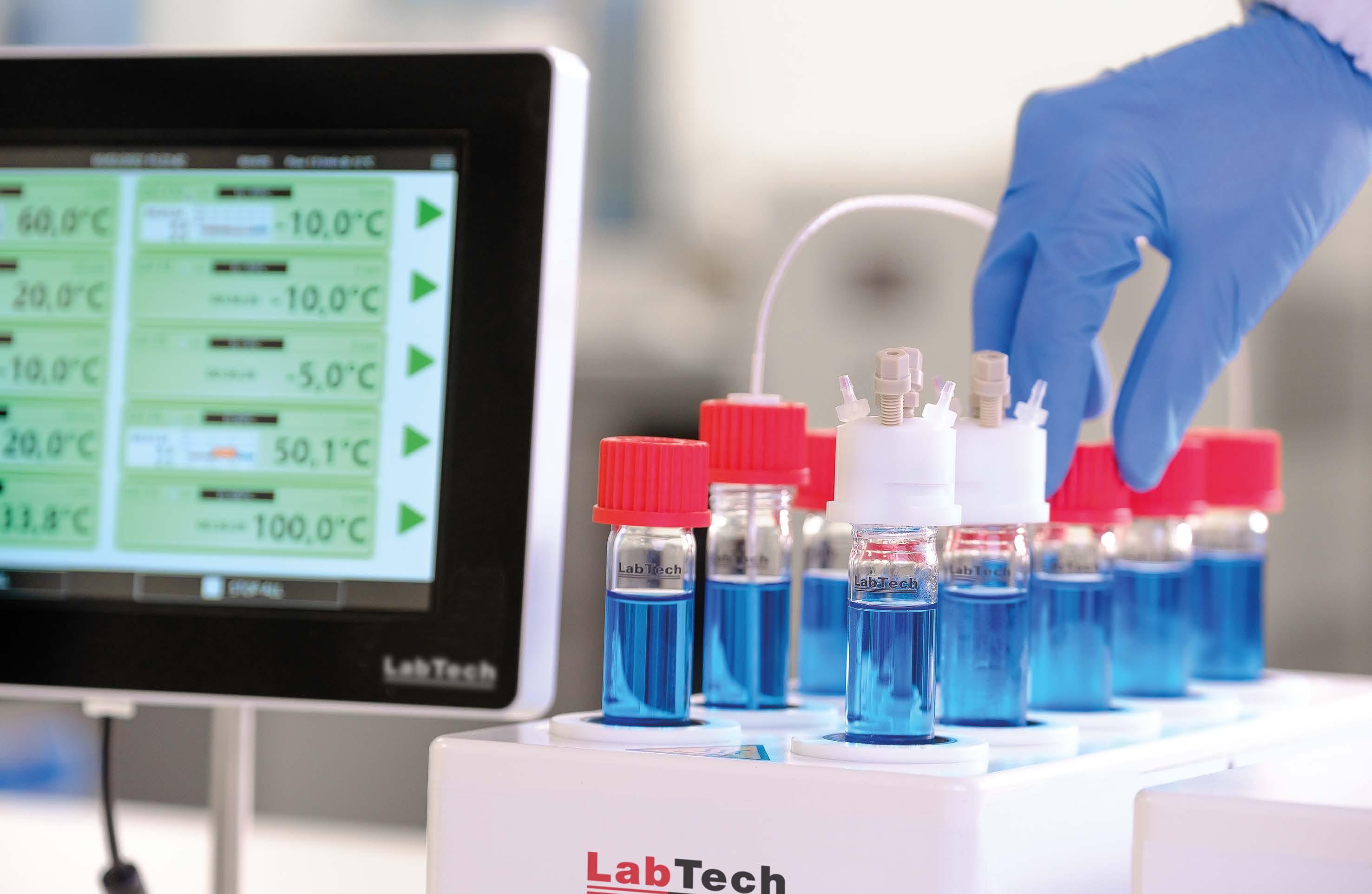

Doordat het koellichaam transparant is, blijft de binnenkant van de reactor toch zichtbaar. Roestvrij stalen inserts garanderen daarnaast een optimale warmteoverdracht van de glazen flesjes. Er zijn heel veel verschillende reactievaatjes beschikbaar, in verschillende volumes (van 1 tot 30 ml) en materialen. Denk daarbij aan polypropyleen, glas of PTFE. Een speciale PTFE 5-poorts reactiedop is bedoeld voor processen met continue stroom en meertraps-processen.

Applicatiegebieden:

X Chemische synthese

X Reactieontwikkeling en parallelle synthese

X Geautomatiseerde verwarmings- en koelingsexperimenten

X Route Scouting

Farmacie:

X Medicijnontdekking in MedChem

X Reactie- en procesoptimalisatie

X Oplosbaarheid en kristallisatiestudies bij API-productie

X Oplosmiddelenonderzoek
