ELECTRODOS PARA SOLDADURA
Diámetro: 1/8" - 5/32"
Uso: Tubería, fabricación en general.
Cualidades:
• Estándar en la industria de soldadura de tubería.
• Penetración profunda.
• Alta ductilidad.

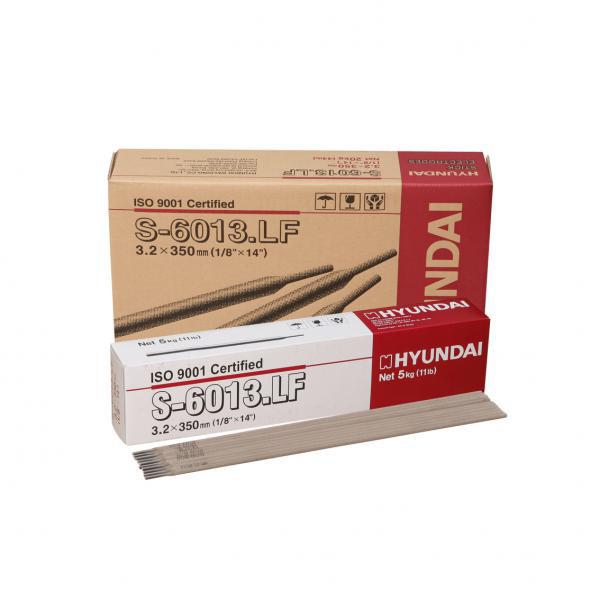

Diámetro: 1/8"- 3/32" - 5/32"
Uso: Fabricación en general.
Cualidades:
• Para soldadura a tope y filete de placas delgadas. Buena apariencia del cordón.
• Buen golpeteo.
• Escoria fácil de eliminar.
• Arco suave y baja emisión de humos.
• Soldadura de CA con bajo OCV.
Código
S-6010.D-1/8
S-6010.D-3/32
S-6010.D-5/32
Descripción
Soldadura - 6010 x 1/8" - Kg
Soldadura - 6010 x 3/32" - Kg
Soldadura - 6010 x 5/32" - Kg

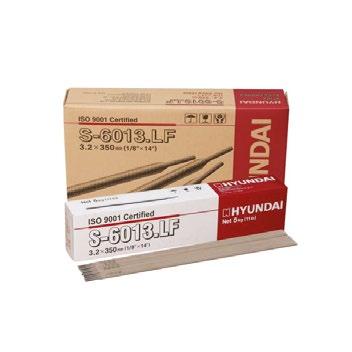

Código Descripción
S-6013.LF-1/8
S-6013.LF-3/32
S-6013.LF-5/32
Soldadura - 6013 x 1/8" - Kg
Soldadura - 6013 x 3/32" - Kg
Soldadura - 6013 x 5/32" - Kg
ELECTRODOS PARA SOLDADURA

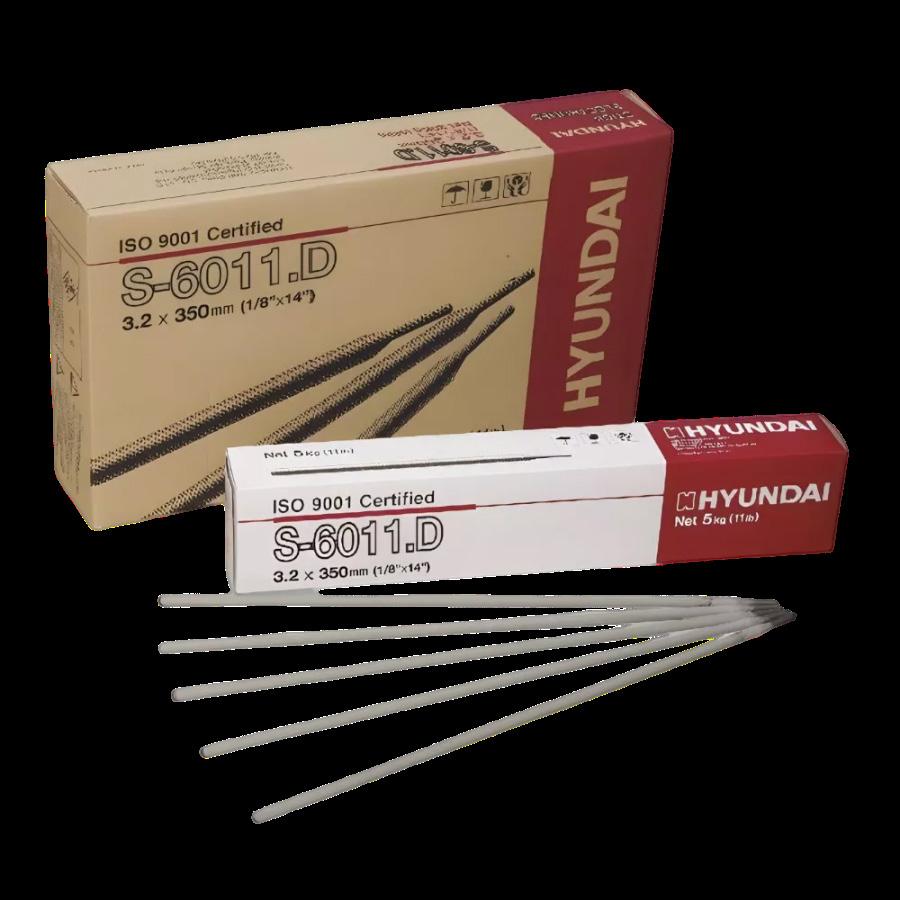

Diámetro: 1/8"- 3/32" - 5/32"
Uso: Tubería, fabricación en general, construcción naval.
Cualidades:
• Estándar en la industria de soldadura de tuberías.
• Penetración profunda.
• Alta ductilidad.
Soldadura AC y DC.

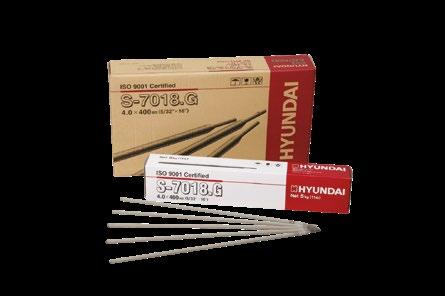

Diámetro: 1/8"- 3/32" - 5/32"
Uso: Fabricación en acero pesado, construcción naval, tanques presurisados
Cualidades:
Para soldadura a tope y filete de placas delgadas.
• Buena resistencia al agrietamiento y rendimiento a los rayos X.
• Buenas propiedades mecánicas.
• Polvo de hierro y electrodo de tipo bajo hidrógeno (alta eficiencia).
Código
S-6011.D-1/8
S-6011.D-3/32
S-6011.D-5/32
S-6011.D-1/8-P
S-6011.D-3/32-P
Descripción
Soldadura - 6011 x 1/8" - Kg
Soldadura - 6011 x 3/32" - Kg
Soldadura - 6011 x 5/32" - Kg
Soldadura - 6011 x 1/8" - Paquete de 1 Kg
Soldadura - 6011 x 3/32" - Paquete de 1 Kg
Código
S-7018.G-1/8
S-7018.G-3/32
S-7018.G-5/32
S-7018.G-1/8-P
S-7018.G-3/32-P
S-7018.G-5/32-P
Descripción
Soldadura - 7018 x 1/8" - Kg
Soldadura - 7018 x 3/32" - Kg
Soldadura - 7018 x 5/32" - Kg
Soldadura - 7018 x 1/8" - Paquete de 1 Kg
Soldadura - 7018 x 3/32" - Paquete de 1 Kg
Soldadura - 7018 x 5/32" - Paquete de 1 Kg
ELECTRODOS PARA SOLDADURA
Diámetro: 1/8" - 5/32"
Uso: Fabricación en acero pesado, acero de baja resistencia de temperaturas, estructuras marinas.
Cualidades:
• Electrodo de hidrógeno extra bajo.
• Buen valor de impacto a -45° C. Paquete sellado al vacío (HDM ≤ 4 ml/100 g)
Código
S-7018.1H-1/8
S-7018.1H-5/32
S-7018.1H-1/8-P
S-7018.1H-5/32-P
Descripción
Soldadura – 7018 x 1/8” – H4R – Kg
Soldadura – 7018 x 5/32” – H4R – Kg
Soldadura - 7018 x 1/8" - H4R - Paquete de 1 Kg
Soldadura - 7018 x 5/32" - H4R - Paquete de 1 Kg

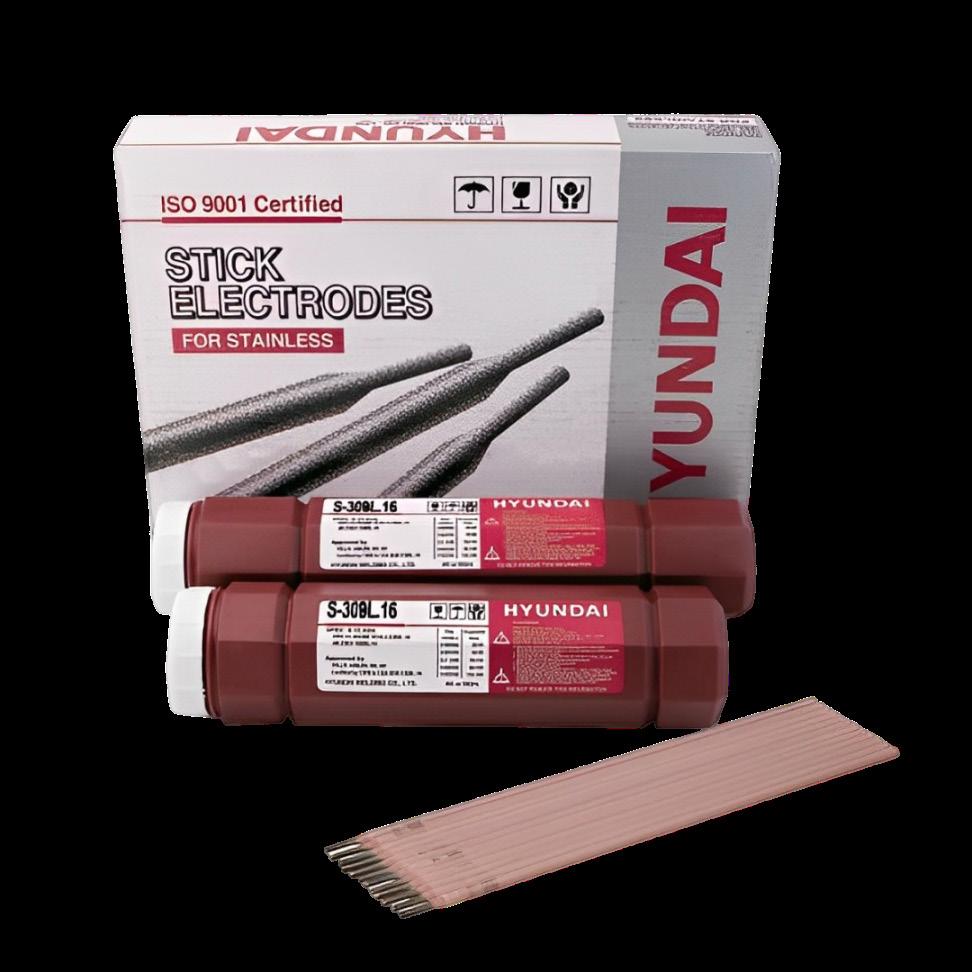

Diámetro: 1/8"- 3/32"
Uso: Acero inoxidable (bajo contenido de carbono, 18% Cr-8% Ni).
Cualidades:
Buena resistencia a la corrosión y a los ambientes oxidantes.
• Escoria fácil de eliminar.
• Buena apariencia del cordón.
• Alta resistencia a la humedad (tipo 17).
Código Descripción
S-308L.16L-1/8
S-308L.16L-3/32
Soldadura - Acero Inoxidable - 1/8" x 2.5 Kg
Soldadura - Acero Inoxidable - 3/32" x 2.5 kg
ELECTRODOS PARA SOLDADURA
Diámetro: 1/8"
Uso: Fabricación en acero pesado, construcción naval, estructuras marinas.
Cualidades:
• Buena apariencia del cordón.
• Buena resistencia al agrietamiento. Buen rendimiento a los rayos X.
• Buenas propiedades en hidrógeno (alta eficiencia).
Código
S-8018.G-1/8
S-8018.G-5/32
Descripción
Soldadura – 8018 x 1/8" – DC – Kg
Soldadura – 8018 x 5/32" – DC – Kg
Diámetro: 1/8" - 5/32"
Uso: Acero de alta resistencia de baja aleación.
Cualidades:
• Polvo de hierro y electrodo de tipo bajo en hidrógeno (alta eficiencia).
• Buena resistencia al agrietamiento.
• Buen rendimiento a los rayos X.
• Buen valor de impacto a -50° C.
Código
S-11018.M-1/8
S-11018.M-5/32
Descripción
Soldadura - 11018 x 1/8" - 1 kg
Soldadura - 11018 x 5/32" - 1 kg
ALAMBRE PARA SOLDADURA

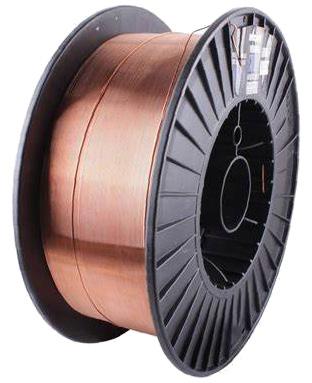

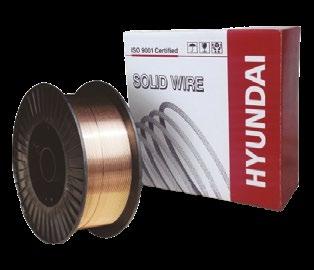

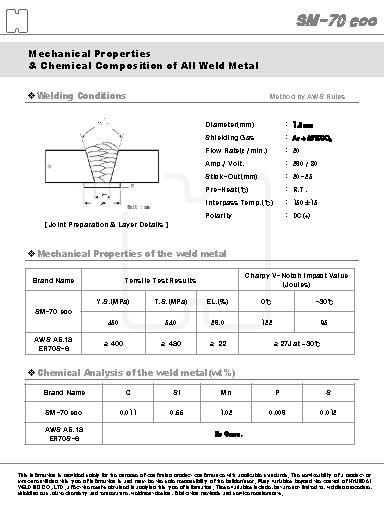

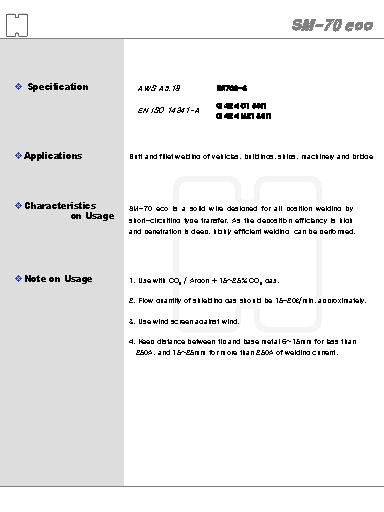

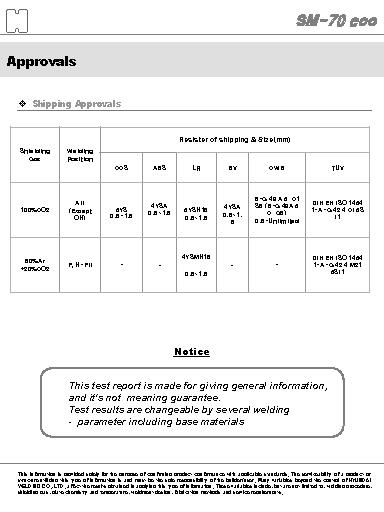

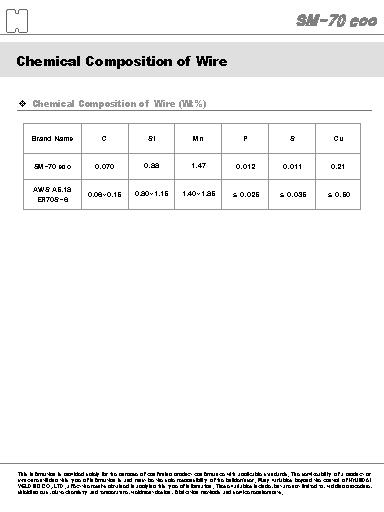

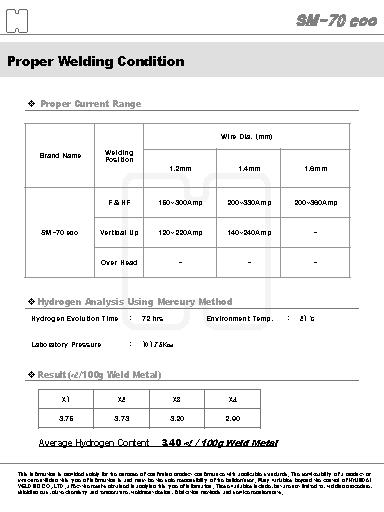

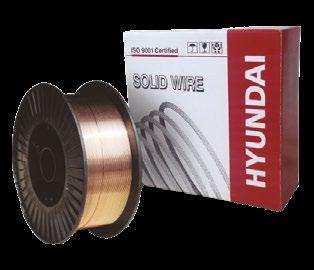

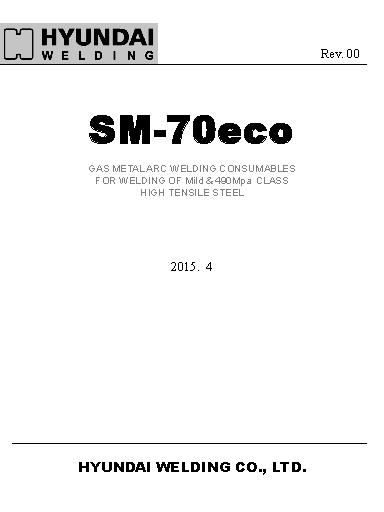

ALAMBRE SÓLIDO (Alta resistencia) SM-70
Uso: Fabricación estructural, barcos, puentes, automotriz, maquinaria.
Cualidades:
• Soldadura de todas las posiciones por transferencias de tipo de cortocircuito.
• Gas mixto.
• Buena apariencia del cordón y pocas salpicaduras.

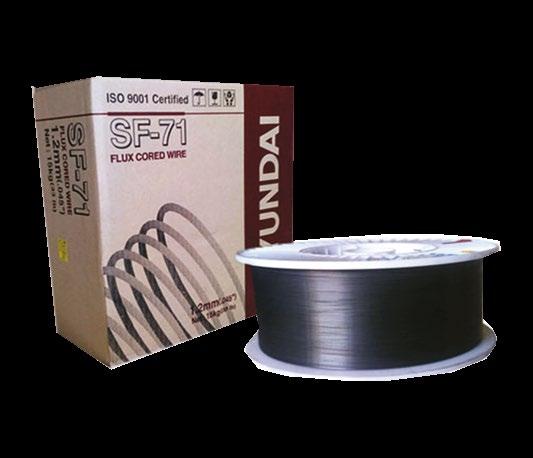

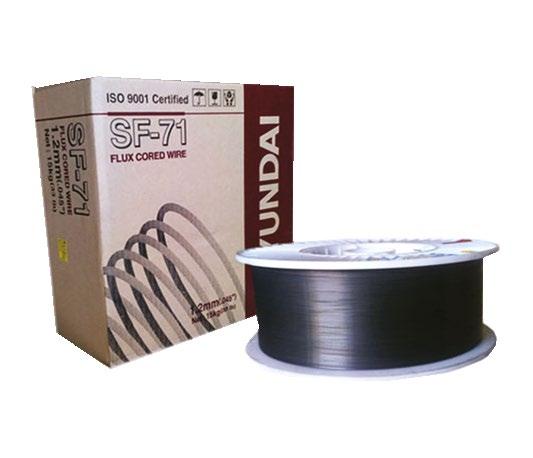

ALAMBRE TUBULAR (Alta resistencia) SF-71MC
Uso: Construcción naval, tuberías, barcos, fabricación en general y estructural.
Cualidades:
• Baja salpicadura y excelente rendimiento.
• Buen rendimiento de arco y escoria de congelación rápida.
Cumple con los requerimientos de la AWS D1.8 de soldadura sísmica.
Código Descripción
SM-70.ECO-0.9-15
SM-70.ECO-1.2-15
SM-70.ECO-1.6-15
SF-71MC-1.2MM
Código Descripción SF-71MC- 1.2 mm - 15 Kg
SF-71MC-1.6MM
1.6 mm - 15 Kg
ALAMBRE PARA SOLDADURA

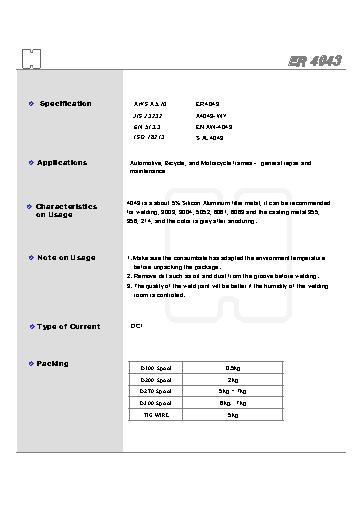

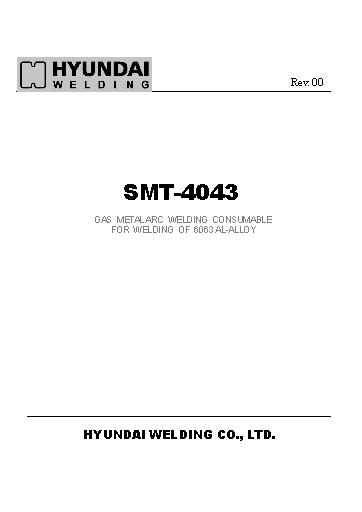

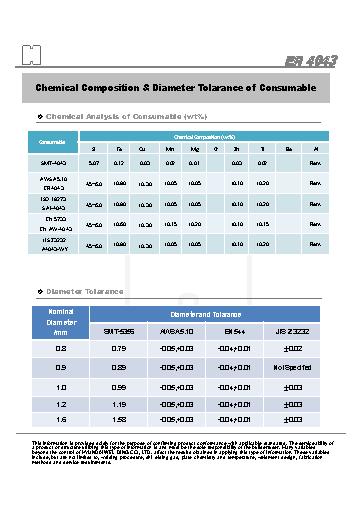

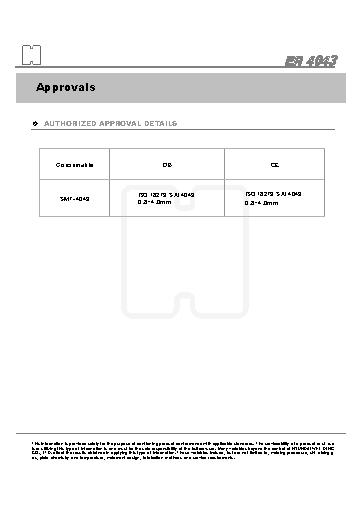

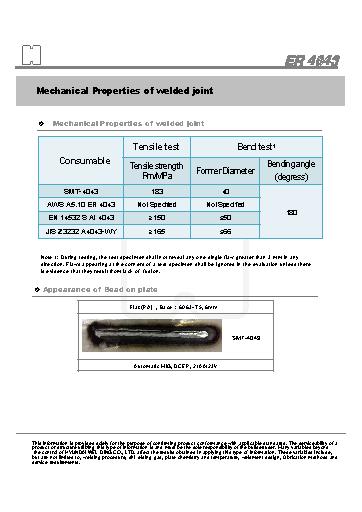

ALAMBRE DE ALUMINIO SMT-4043
Uso: Automotriz, bicicletas y motocicletas, reparación general y mantenimiento.
Cualidades:
• Metal de aporte de aluminio de silicio de apróximadamente 5%.
• Se puede recomendar para soldadura, 3003, 3004, 5052, 6061, 6063 y el metal de fundición 355, 356, 214.
• El color es gris después del anodizado.

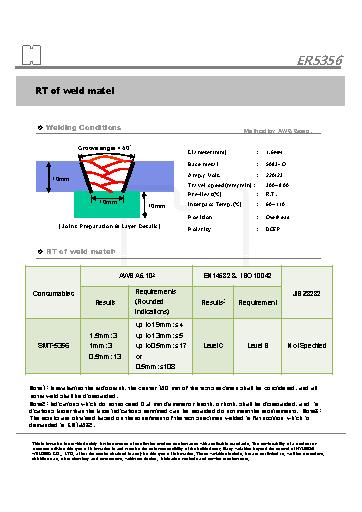

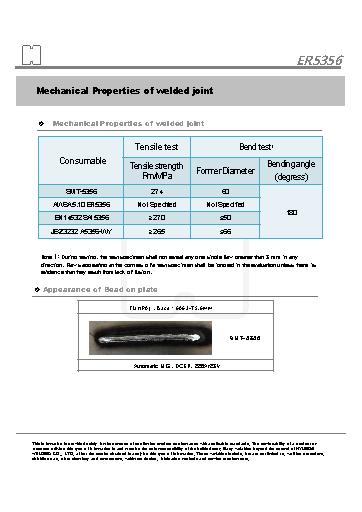

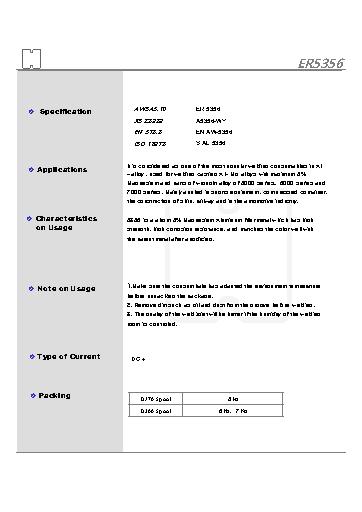

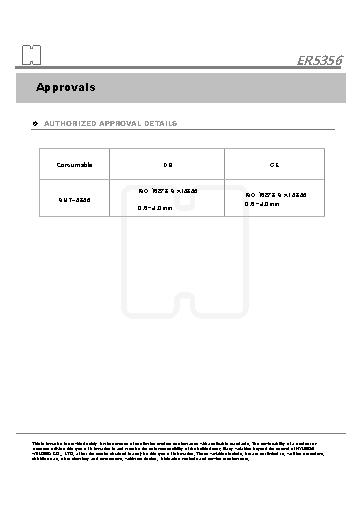

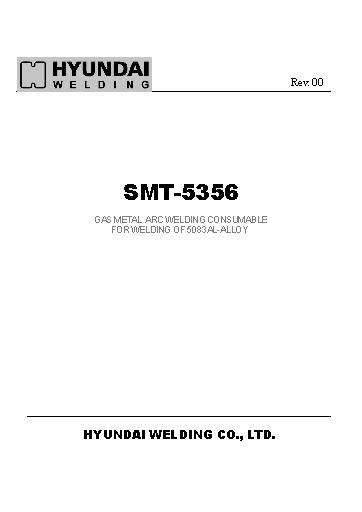

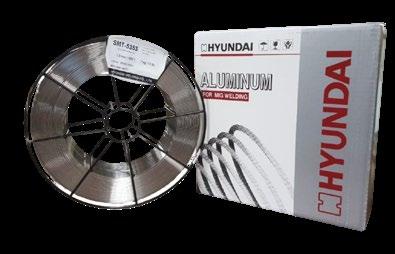

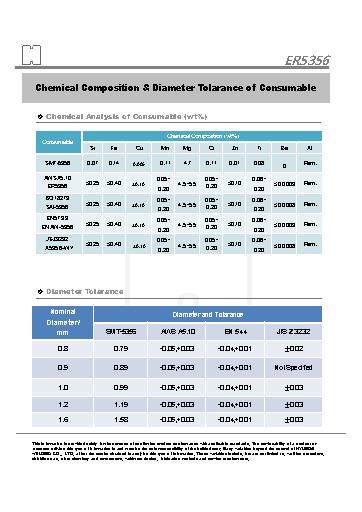

ALAMBRE DE ALUMINIO
Uso: Equipos deportivos, envases comprimidos, construcción naval, ferrocarriles y automotriz.
Cualidades:
• Metal de aportación de aluminio y magnesio de apróximadamente el 5% que tiene una alta resistencia.
Alta resistencia a la corrosión. Combina bien el color con el metal después del anodizado.
FICHAS TÉCNICAS
Type : Cellulosic
Conformances
AWS A5.1/ ASME SFA5.1 E6010
JIS Z3211 E4310
EN ISO 2560-A-E38 0 C 2 1
KR 2
ABS 2, AWS A5.1 E6010
LR 2
BV 2
DNV·GL 2
NK KMW2
TÜV EN ISO 2560-A-E 38 0 C 2 1
DB EN ISO 2560-A-E 38 0 C 2 1
CWB CSA W48 E4310
CE
Applications
• Pipe line
• General fabrication Features
• Standard in the pipe welding industry
• Deep penetration
• High ductility (root pass)
Typical Welding Parameters / Amp.(A)
Welding Position
Current
70~100°C (158~212°F) X 0.5~1hr
Diameter / Packaging
Type : Cellulosic
Conformances
A WS A5.1/ ASME SFA5.1 E6011
JIS Z3211 E4311
EN ISO 2560-A-E38 0 C 1 1
KR 2
ABS 2
LR 2
BV 2
DNV·GL 2
NK KMW2
Applications
• Pipe line
• General fabrication
• Shipbuilding
Features
• Standard in the pipe welding industry
• Deep penetration
• High ductility (root pass)
• AC and DC welding
Welding Position
Typical Welding Parameters / Amp.(A)
Diameter / Packaging
Type : Rutile
Conformances
AWS A 5.1/ ASME SFA5.1 E6013
JIS Z3211 E4313
EN ISO 2560-A-E38 0 R 1 2
KR 2
ABS 2
LR 2
BV 2
DNV·GL 2
NK KMW2
CE
Applications
• General fabrication
Features
• Suitable for butt and fillet welding of thin plates
• Good restriking
• Good bead appearance
• Easy to remove slag
• Smooth arc and low fume
• AC welding with low ocv
Typical Chemical Composition of All-Weld Metal (%)
Welding Position
Typical Mechanical Properties of All-Weld Metal
Typical Welding Parameters / Amp.(A)
Current AC or DC + Redrying Conditions
Diameter / Packaging Diameter
(3/16)
(3/16)
(15/64)
S-7018.G
Conformances
AWS A5.1/ ASME SFA5.1 E7018
JIS Z3211 E4918
EN ISO 2560-A-E42 3 B 1 2
KR 3H10, 3Y H10
ABS 3H10, 3Y
LR 3YH15
BV 3YHH
DNV·GL 3YH10
NK KMW53HH
TÜV EN ISO 2560-A-E 42 3 B 1 2 H5
DB EN ISO 2560-A-E 42 3 B 1 2 H5
CWB CSA W48 E4918-H8
CE Applications
• Heavy steel fabrication
• Shipbuilding
• Pressure vessels Features
• Suitable for butt and fillet welding of heavy structure
• Good crack resistance and X-ray performance
• Good mechanical properties
• Iron powder and low hydrogen type electrode (high efficiency)
Typical Chemical Composition of All-Weld Metal (%)
Welding Position
Typical Mechanical Properties of All-Weld Metal
Typical Welding Parameters / Amp.(A)
Current
AC or DC +
Redrying Conditions
300~350°C (572~662°F) X 0.5~1hr
Diameter / Packaging
Conformances
AWS A5.5/ ASME SFA5.5 E11018-M
EN 757 E62 4 B 4 2
ABS AWS A5.5 E11018-M
Applications
• Low alloy high tensile steels
Features
• Iron powder and low hydrogen type electrode (high efficiency)
• Good crack resistance
• Good X-ray performance
• Good impact value at -50°C
Typical Chemical Composition of All-Weld Metal (%)
Typical Mechanical Properties of All-Weld Metal
Typical Welding Parameters / Amp.(A)
Welding Position
S-308L.16N[17]
Type : Rutile, Rutile-acid
Conformances
AWS A5.4/ ASME SFA5.4 E308L-16
JIS Z3221 ES308L-16 / EN ISO 3581-A-E 19 9 L R
AWS A5.4 / ASME SFA5.4 E308L-17
JIS Z3221 ES308L-17 / EN ISO 3581-A-E 19 9 L R
KR RD308L
ABS AWS A5.4 E308L-16
AWS A5.4 E308L-17
LR 304L
BV 308L
Applications
• Stainless steel (low carbon 18%Cr-8%Ni)
Features
• Good resistance to corrosion and oxidizing environments
• Easy to remove slag
• Good bead appearance
• High moisture resistance (17 type)
Diameter / Packaging
2.0 (5/64) 300 (12)
2.6 (3/32) 300 (12)
3.2 (1/8) 350 (14)
4.0 (5/32) 350 (14)
5.0 (3/16) 350 (14)
DNV·GL NV 308L
NK KD308L
CWB CSA W48 E308L-16
TÜV EN ISO 3581-A - E 19 9 L
DB DIN EN ISO 3581-A-E 19 9 L R
CE CCS 304L
Welding Position
Current
AC or DC ±
Redrying Conditions
350°C (662°F) X 1hr
S-7018.1H
Type : Basic
Conformances
AWS A5.1/ ASME SFA5.1 E7018-1 H4R
JIS Z3211 E4918 H5
EN ISO 2560-A-E42 4 B 3 2 H5
ABS 4Y H5
LR 4Y H5
Applications
• Heavy steel fabrication
• Low temperature strength steel
• Offshore structure
Features
• Extra low hydrogen electrode
• Good impact value at -45°C
• Vacuum sealed package available (HDM ≤ 4ml/100g)
Diameter / Packaging
2.6 (3/32) 350 (14)
3.2 (1/8) 350 (14)
4.0 (5/32) 400 (16)
5.0 (3/16) 400 (16)
BV 4Y HHH
DNV·GL 4YH5
CWB CSA W48 E4918-1 H4
CE
Welding Position
Current
AC or DC +
Redrying Conditions
350~400°C (662~752°F) X 0.5~1hr
SF-71MC
Type : Rutile
Conformances
AWS A5.36/ ASME SFA5.36 E71T1-C1A2-CS2
E71T1-M21A2-CS2
(AWS A5.20/ ASME SFA5.20 E71T-1C/-1M/-9C/-9M/-12C-/12M)
EN ISO 17632-A-T 46 3 P M21 1
EN ISO 17632-A-T 46 2 P C1 1
ABS 3YSA H10
LR 3YS H10
BV SA3YM HH
Applications
• Shipbuilding
• Structural fabrication
• General fabrication
• Pipe line
• Offshore structure
Features
• Low spatter and excellent performance
• Good arc performance and fast freezing slag
• Use 100% CO 2 gas or Ar-CO 2 mixture(Dual gas)
• Better performance in V-up position
Diameter / Packaging
1.2 (0.045)
1.4 (0.052)
1.6 (1/16)
DNV·GL IIIYMS H10
TÜV EN ISO 17632-A-T 46 2 P C 1 H10 T 46 3 P M 1 H10
DB EN ISO 17632-A-T 46 2 P C1 1 H10
T 46 3 P M21 1 H10
CWB CSA W48 E491T-1(M)
/-9(M)/-12(M)-H8
CE
Welding Position Current DC + Shielding Gas
100% CO 2
Ar + 20~25% CO 2
