VÝROBKY PRE ÚSPEŠNÝ
PRECHOD NA ENERGETIKU
Šikovná stavebnica pre obnoviteľné zdroje energie
3VNE 1VÝROBCA 1SYSTÉM 1SLUŽBA
Kompletné energetické riešenia z jedného zdroja
www.mtec-systems.sk
Vlastník médií a vydavateľ: M-TEC GmbH - M-TEC Energy Systems GmbH a M-TEC International GmbH Miesto vydania a výroby: Pinsdorf, Rakúsko + rôzne tlačiarenské spoločnosti; obrazové a grafické tituly: archív M-TEC,istockphoto.com, f-stop.at, technické partnerské spoločnosti pre 3D Ďalšie informácie o vydavateľovi: www.mtec-systems.com/kontakt/impressum; s výhradou tlačových chýb. Akékoľvek otázky zasielajte na adresu office@mtec-systems.com
STRANA 2
Tlač:
Vyvíjame a vyrábame produkty pre kompletné energetické riešenia ako modulárny systém pre našich zákazníkov. Využívanie obnoviteľných zdrojov energie je naším poslaním, ktoré realizujeme aj sami na vlastnom pracovisku, kde využívame 100 % energie z fotovoltaiky a vlastnej vodnej elektrárne.
DI (FH) PETER HUEMER M-TEC ENERGIA PRE BUDÚCNOSŤ
ENERGIA PRE BUDÚCNOSŤ
VÝVOJÁR, VÝROBCA A SERVISNÝ PARTNER PRE
OBNOVITEĽNÉ ZDROJE ENERGIE
Viac ako päť desaťročí skúseností, viac ako 30 000 nainštalovaných systémov a neustály vývoj našich technológií sú základnými kameňmi našich riešení. Spoločnosť M-TEC so sídlom v Rakúsku je spoločnosťou "Green-Tech", ktorá sa zameriava najmä na vývoj a výrobu vysoko účinných tepelných čerpadiel.
AKO ŠPECIALISTA NA INTELIGENTNÚ RIADIACU TECHNIKU A UDRŽATEĽNÝ ENERGETICKÝ MANAŽMENT VYVÍJAME MEDZISYSTÉMOVÉ RIEŠENIA PRE:
• Udržateľná výroba tepla a chladu pomocou tepelných čerpadiel
• Vlastné napájanie prostredníctvom fotovoltaiky
• Ukladanie energie pomocou nášho ENERGY-BUTLER
• Nadmerné nabíjanie elektromobilov pomocou nášho ENERGY-CHARGER
VNE 1VÝROBCA 1SYSTÉM 1SLUŽBA
CELKOVÉ ENERGETICKÉ RIEŠENIE
PRODUKTY A SLUŽBY PRE ÚSPEŠNÚ ENERGETICKÚ TRANSFORMÁCIU
Jednoduchá a prehľadná vizualizácia zviditeľňuje spotrebu aj výrobu energie.
Okrem elektriny pre domácnosti a podniky budeme v budúcnosti potrebovať viac elektriny na mobilitu alebo na vykurovanie a chladenie.
Obnoviteľné zdroje energie sa môžu využívať pre všetkých týchto spotrebiteľov.
Pomocou moderných skladovacích riešení môžeme posúvať spotrebu nezávisle od času výroby. M-TEC ponúka na tieto úlohy komplexný modulárny systém harmonizovaných produktov.
POSKYTOVATEĽ ENERGIE
Tieto komponenty možno navzájom kombinovať podľa princípu plug & play.
To šetrí čas a znižuje počet rozhraní pri implementácii alebo následnom rozširovaní.
Spolu s architektmi, developermi, projektantmi, inštalatérmi a ďalšími odborníkmi pracujeme na realizovateľných riešeniach pre energetický prechod.
Okrem inovatívnych riešení ponúka spoločnosť M-TEC aj širokú škálu školení a seminárov pre našich systémových partnerov.
www.mtec-systems.sk
VÝKON FOTOVOLTAIKY
KOMPLEXNÉ ENERGETICKÉ RIEŠENIA
Z JEDNÉHO ZDROJA
Spoločnosť M-TEC ponúka produkty a služby na výrobu a riadenie elektrickej energie, tepla a mobility. Naše produkty a služby umožňujú moderné prepojenie sektora priamo na mieste.
Energetický manažment
VÝKON
KOMERČNÉ
Skladovanie a striedače
ENERGY-WIZARD
Jednofázové a trojfázovéFV MENIČE od 3,6 do 25 kW. Rýchla a jednoduchá inštalácia vďaka konštrukcii plug & play. Pôsobí dojmom vysokej produkcie počas prevádzky.
KOMERČNÉ
ENERGY-HERO®
Riešenie 2 v 1: Inteligentný merač riadi distribúciu energie v budove. Spája funkcie merača energie a systému riadenia energie (EMS) v jednom zariadení. Tým sa šetria náklady a priestor.
ENERGY-BUTLER
7.7 až 30,7 kWh, UNIVERZÁLNE RIEŠENIE NA UKLADANIE ENERGIE s integrovaným hybridným meničom, vybavené plnou schopnosťou núdzo
ENERGY-BLOCK
Výkonné multifunkčné úložisko od 38 kWh do 1,8 MWh pre veľmi vysokú kapacitu nabíjania a vybíjania, plnú núdzovú prevádzku a rýchlu a jednoduchú inštaláciu.
Riešenia mobility
VÝKON
KOMERČNÉ
Ohrev vody
ENERGY-CHARGER
Robustná nabíjacia stanica pre 11 kW alebo 22 kW. Vyvinutá, navrhnutá a vyrobená v Rakúsku. K dispozícii s integrovaným prepínaním fáz 1p - 3p, RFID, LAN, WLAN a vrátane meracích a kalibračných práv. Jednoduchá inštalácia a konfigurácia.
VÝKON
Vykurovanie
AIR
ENERGY-HEATER
Plynulá regulácia výkonu pre vykurovacie telesá do 9 kW na jednoduchú prípravu teplej vody s využitím prebytku fotovoltaiky. Možnosť pripojenia 1-fázových a 3-fázových vykurovacích telies.
a chladenie pomocou tepelných čerpadiel

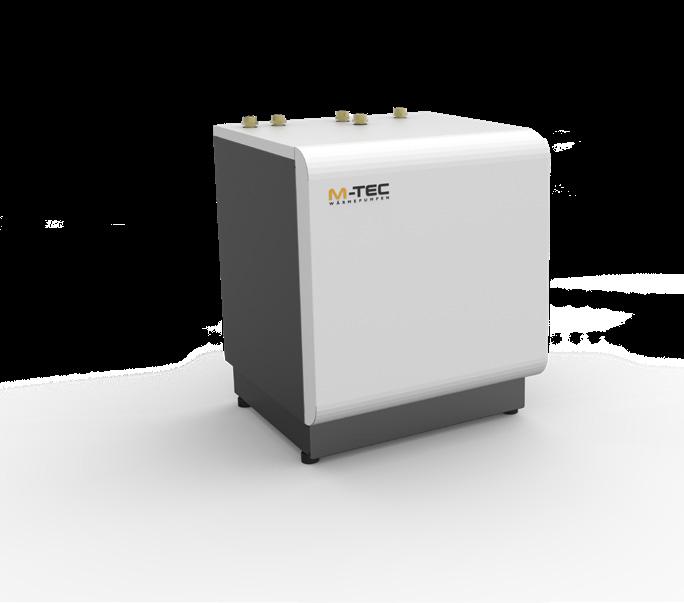

Tepelné čerpadlo od 2 do 31 kW s maximálnou účinnosťou do 5,5. Propánová technológia pre optimálny výkon. Nie je potrebná žiadna tech nická miestnosť. Minimálne emisie hluku.
GEOTHERMAL

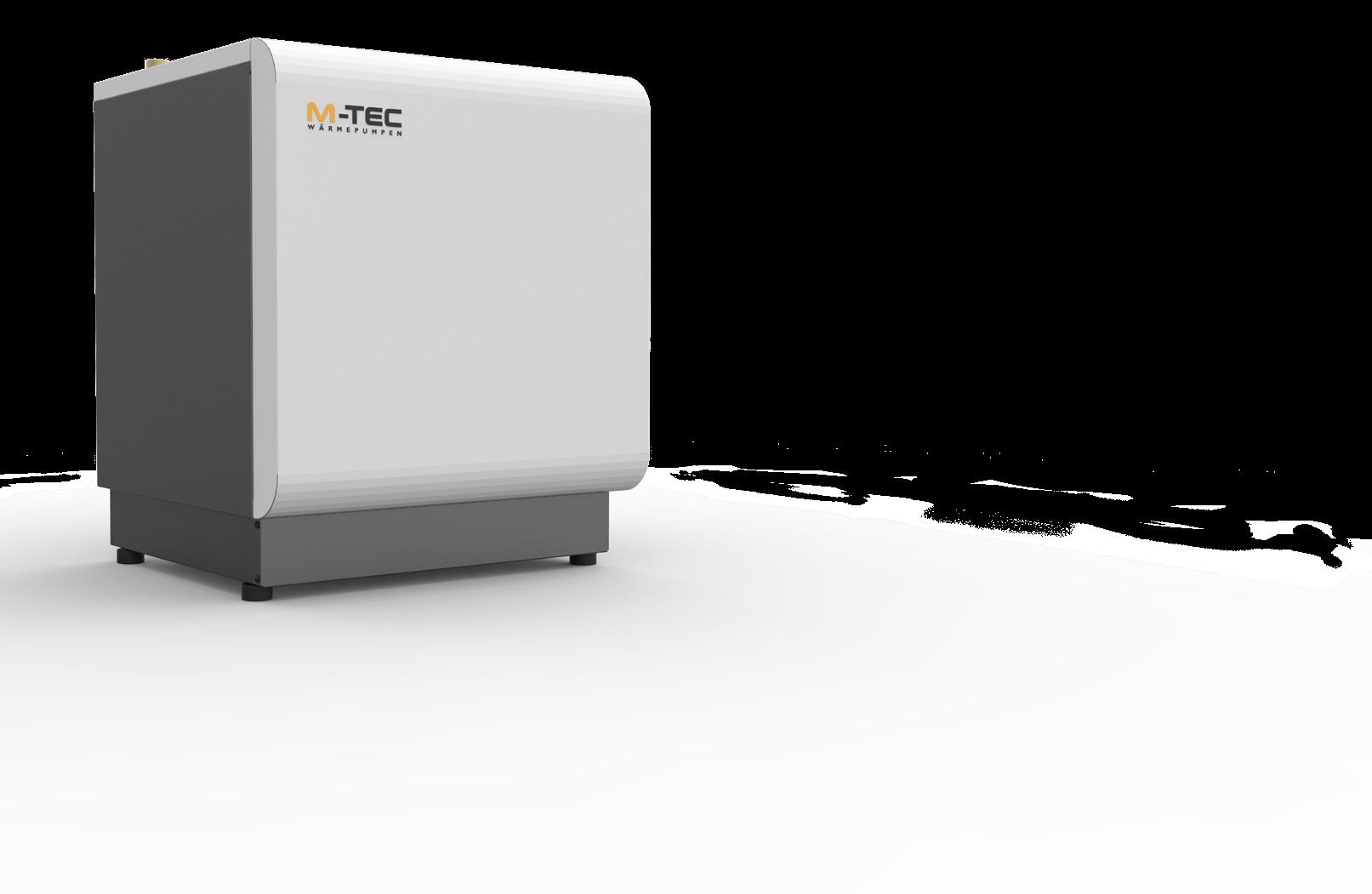

Tepelné čerpadlo s výkonom 2 až 52 kW zaručuje až o 20 % vyššiu účinnosť vďaka inteligentnej regulácii
KOMERČNÉ
PODZEMNÉ VODY
Tepelné čerpadlo zem voda od 3 do 70 kW zaujme vynikajúcou účinnosťou a nízkymi prevádzkovými nákladmi.
Tepelné čerpadlá M-TEC sú vďaka svojim malým rozmerom a účinnosti obzvlášť vhodné na rekonštrukcie.
VÝKON
KOMERČNÉ

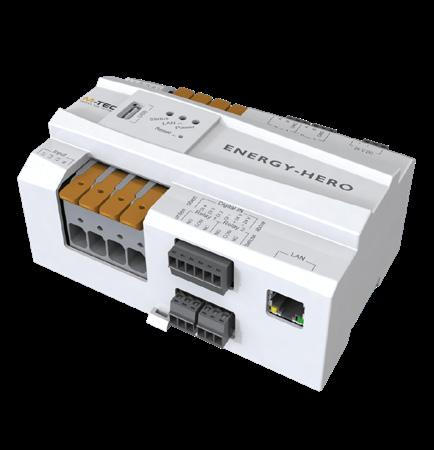

ENERGY-HERO® PRIAMY MERAČ S INTEGROVANÝM
MANAŽMENTOM
ENERGIE
• Riešenie 2 v 1
• Trojfázové napájanie do 65 A
• Rýchle pripojenie bez použitia náradia zjednodušuje inštaláciu
• Komunikačný talent s možnosťami pripojenia XXL
• Licencie na všetky produkty M-TEC v cene
Majte prehľad o všetkých spotrebiteľoch pomocou jediného merača.
FUNKCIA VLASTNÉHO NAPÁJANIA:
Energy-Hero® možno prevádzkovať bez externého napájania, čo zvyšuje spoľahlivosť a nezávislosť systému.
RIEŠENIE 2 V 1
Spája funkcie merača energie a systému riadenia energie (EMS) v jednom zariadení.
Tým sa šetria náklady a priestor.
Kompatibilný so všetkými výrobkami M-TEC a s vybranými zariadeniami dostupnými na trhu.
ENERGY-HERO KOMPLEXNÉ RIEŠENIE PRE KOMPLEXNÝ
ENERGETICKÝ MANAŽMENT
Energy-Hero® predstavuje novú generáciu komplexného energetického manažmentu. Inovatívny systém umožňuje maximalizovať mieru vlastnej spotreby energie. Je pripravený na budúcnosť bez dodatočných softvérových licencií pre produkty M-TEC.

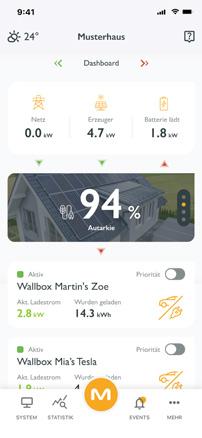

Jednoduché a užívateľsky prívetivé ovládanie prostredníctvom aplikácie E-SMART APP, Energy-Hero® stanovuje nové štandardy v oblasti energetického manažmentu.
TECHNICKÉ ÚDAJE O PRIPOJENIACH
• Systém klietkových svoriek od spoločnosti Wago
• Rozhrania USB
• 2 rozhrania RS485
• 2 bezpotenciálové spínacie kontakty
• 4 digitálne vstupy
• Ethernet (LAN)
• Modbus-TCP/RTU
PROFESIONÁLNY TIP
STIAHNITE SI TECHNICKÉ INFORMÁCIE
• 4-pólové pripojenie (L1, L2, L3, N)
• 8 deliacich jednotiek
• Prierez prípojky 0,75 až 16 mm2
• Menovité napätie 230/400 VAC
• Rozmery v mm (Š x V x H) 142 x 91 x 62 x 62
• Montáž na DIN lištu
PERFEKTNÉ RIEŠENIE PRE PROFESIONÁLOV
• Technológia Push-in na pripojenie bez použitia náradia
• Možnosť aktualizácie online a offline
• Cloudové vyhodnocovanie údajov o spotrebe
• riešenie 2 v 1: merač energie a systém riadenia energie (EMS) v jednom zariadení.
ENERGY-WIZARD
1-FÁZOVÝ A 3-FÁZOVÝ FV INVERTER
OD 3,6 DO 25 KW
• 3.6 až 6 kW (1-fázový) a 5 až 25 kW (3-fázový)
• Až 3 MPPT s 30 A
• Integrovaný displej na jednoduché a rýchle uvedenie do prevádzky
• Až 110 % výkonu pre vyššie výnosy (model: 1-fázový)
MINIMÁLNA SPOTREBA MENEJ AKO 1 W V POHOTOVOSTNOM REŽIME.
NÍZKA HLUČNOSŤ
S VYSOKOU ÚČINNOSŤOU
Vysoká účinnosť až 98,6 % s veľmi nízkou prevádzkovou hlučnosťou.
VŽDY VŠETKO NA OČIACH
Vzdialený prístup cez APP a webové rozhranie
SPRIEVODCA ENERGIOU: VÝKONNÝ MENIČ V MNOHÝCH VÝKONOVÝCH
ROZSAHOCH
Vďaka svojim kompaktným rozmerom a elegantnému dizajnu sa ENERGY-WIZARD dokonale začlení do každého prostredia. Možno ho samozrejme kombinovať so ZARIADENÍM M-TEC ENERGY-BUTLER.
TECHNICKÉ ÚDAJE
Modell
3.6 - 6 kW 5 - 10 kW 12 - 25 kW
Rozmery v mm (Š x V x H) 358 x 300 x 158 465 x 335 x 200
Hmotnosť v kg 9.8 19 - 24
Typ chladenia PASSIV PASSIV INTELIGENTNÝ VENTILÁTOR
Certifikáty CE, IT, VDE, ES CE, AT, VDE, IT
max. Príkon FV kW 3.6 - 6 5 - 10 12 - 25
Počet sledovacích zariadení MPP 2 3
Vstup na MPPT 1/1 1/1/1 1/1/2
Prevádzkový rozsah MPPT 50 - 550 160 - 950
Nominálne prevádzkové napätie MPPT 360 620
*Požadované príslušenstvo: Záznamník údajov
PROFESIONÁLNY TIP
STIAHNITE SI TECHNICKÉ INFORMÁCIE
PERFEKTNÉ RIEŠENIE PRE PROFESIONÁLOV
• Uvedenie do prevádzky v priebehu niekoľkých minút
• Monitorovanie všetkých fotovoltaických systémov
• Maximálna flexibilita pri plánovaní FV vďaka vysokým vstupným prúdom (až do 30 A)
• Jednoduchá integrácia do systému SmartHome
• Systémy možno pripojiť do siete prostredníctvom Modbus TCP + RTU
ENERGY-BUTLER
MULTIFUNKČNÉ ÚLOŽNÉ RIEŠENIE TYPU "VŠETKO V JEDNOM
• Veľmi vysoká kapacita nabíjania a vybíjania
• Plnohodnotná prevádzka núdzového napájania vrátane dobíjania fotovoltaickými článkami
• Ostrov a čierny štart schopný
• Rýchla a jednoduchá inštalácia
• Bezpečná a výkonná technológia buniek LFP
1-FÁZOVÝ ROZTOK
K dispozícii aj s jednofázovým hybridným meničom vo veľkostiach 3, 4,2 a 6 kW. Ideálne pre systémy mimo siete, ako sú horské chaty alebo lesné chaty.
PROFESIONÁLNY TIP
FLEXIBILNÝ SYSTÉM
SKLADOVANIA ELEKTRICKEJ ENERGIE
Integrovaný hybridný menič vo veľkostiach 6, 8, 10, 10, 12, 15 a 20 kW, ako aj stohovateľné batériové moduly od 7,7 kWh do 30,7 kWh
ZÁRUKA10 rokov
ROZŠÍRITEĽNOSŤ
Až 10x kaskádovo až do celkovej kapacity 307 kWh
PERFEKTNÉ RIEŠENIE PRE PROFESIONÁLOV
• Jednoduchá montáž vďaka modulárnej konštrukcii
• Plug & Play: Menič je už integrovaný
• Inteligentné prepojenie s tepelnými čerpadlami a všetkými ostatnými produktmi E-SMART, ako sú nabíjacie stanice, vykurovacie telesá a externé FV meniče
STIAHNITE SI TECHNICKÉ INFORMÁCIE
INTEGROVANÉ NÚDZOVÉ ZÁLOHOVANIE NEZÁVISLÉ OD SIETE
V prípade úplného výpadku elektrickej siete je ostrovne kompatibilný ENERGY-BUTLER vhodný ako bezpečná záloha.
ENERGY-BUTLER: VYUŽÍVAJTE VLASTNÚ PRODUKCIU ENERGIE PO CELÝ DEŇ
Modulárna koncepcia ENERGY-BUTLER je vhodná nielen pre rodinné domy, ale dá sa rozšíriť aj pre firmy alebo pre viacpodlažné obytné budovy do 307 kWh. Integrovaný menič šetrí čas pri inštalácii a miesto v technickej miestnosti.
Maximálny využiteľný jednosmerný vstupný výkon kWp 9
Max. Výstupný výkon striedavého prúdu kW
Max. Jednosmerné vstupné napätie* V 950 V
Rozsah napätia MPPT* V
Min. jednosmerné štartovacie napätie V 135
Max. Rovnosmerné štartovacie napätie* V 950
Pripojenia sledovača MPP / reťazca na MPPT 2/1 2/2
Menovitý prúd MPPT 15 A 30 A
Max. DC nabíjací a vybíjací prúd
Max.Výkonnabíjaniaavybíjaniajednosmernýmprúdom
Čas núdzového prepínania prúdu
Rozmery bez batérie v mm (ŠxHxV)
Menovité napätie
Rozmery v mm (698 x 356 x H)
vrátane BMS a meniča
v kg

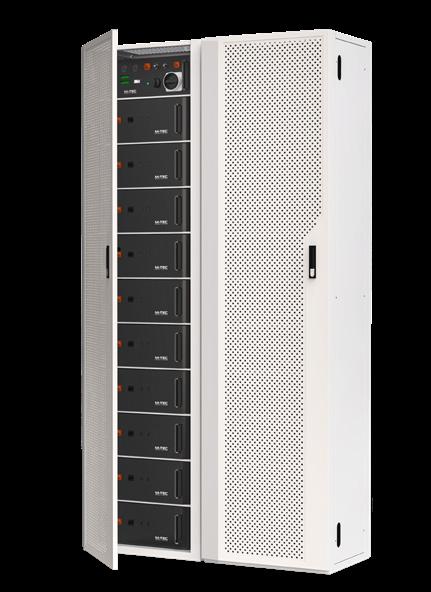

ENERGY-BLOCK-HYBRID
VÝKONNÉ MULTIFUNKČNÉ ÚLOŽNÉ RIEŠENIE 38 KWH AŽ 1,8 MWK
• Veľmi vysoká kapacita nabíjania a vybíjania
• Plnohodnotná prevádzka núdzového napájania vrátane dobíjania fotovoltaickými článkami
• Ostrov a čierny štart schopný
• Rýchla a jednoduchá inštalácia
• Bezpečná a výkonná technológia buniek LFP
• Maximálna bezpečnosť vďaka dokonalej ochrane kontaktov
• 10-ročná záruka
• KASKÁDOVATEĽNÉ
Model ECO: 10x
Model VÝKON: 25x
PROFESIONÁLNY TIP
PERFEKTNÉ RIEŠENIE PRE PROFESIONÁLOV
• Rýchla a jednoduchá inštalácia
• Bezplatné monitorovanie všetkých systémov
• Maximálna flexibilita pri plánovaní FV vďaka vysokým vstupným prúdom (4x 30 A)
• Riešenie núdzového napájania vďaka integrovanému dvojitému odpojeniu od siete
• Jednoduchá integrácia do systémov Smart
Home prostredníctvom Modbus TCP + RTU
STIAHNITE SI TECHNICKÉ INFORMÁCIE
Meniče do 50 kW
TECHNICKÉ ÚDAJE:
ENERGETICKÝ BLOK SPOJENÝ SO STRIEDAVÝM PRÚDOM
• Menič 50 alebo 80 kW
• Kapacita zásobníka od 61,4 do 80,6 kWH
• Môže sa kaskádovať až 25x
SILNÝ PARTNER PRE SPOLOČNOSTI
3G100
3G100
3G100 50 80
Rozmery v mm (Š x V x H) 800 x 620 x 300 673 x 692 x 484
Hmotnosť v kg 72 69
Núdzová záloha áno Nie
Čas prepnutia msec 20 -
Ostrov a čierny štart schopný áno Nie
Dobíjanie fotovoltaických článkov v režime núdzového napájania áno nie je k dispozícii
Pripojenie PV DC
Počet sledovacích zariadení MPP 4
Vstup MPPT 2 / 2 / 2 / 2
Max. Vstupný prúd na MPPT A 30 / 30 / 30 / 30
max. Príkon FV kWp 45,0 60,0 75,0 nie je k dispozícii
Prevádzkový rozsah MPPT V
- 850
MPPT Nominálne prevádzkové napätie V 620
Min. počiatočné napätie MPP V 200
Max. Počiatočné napätie MPP V 850
Pripojenie batérie DC
Podporovaná batéria
Batterystorage commercial (10 - 19 modulov)
Prevádzkový rozsah V 135 -
Max. Nabíjací/vybíjací prúd A
Max. Nabíjací/vybíjací výkon
TECHNICKÉ ÚDAJE BATÉRIOVÉ
ÚLOŽISKO
úložná kapacita*
Počet batériových modulov
Stojany na batérie 1
Rozmery v mm (bez WR) (BxHxT)
Hmotnosť v kg (bez WR)
Batéria LFP (lítium-eisenfosfát)
Certifikáty UN38.3, IEC62619:2022
Max. Nabíjací a vybíjací prúd 100 / 100 Hĺbka vyprázdnenia % 90
Maximálna využiteľná kapacita zásobníka kWh
Menovité napätie V
Batterystorage commercial (16 - 21 modulov)
ENERGY-CHARGER
ROBUSTNÁ NABÍJACIA STANICA
PRE 11 KW ALEBO 22 KW
• Integrovaný prepínač fáz 1p - 3p na optimalizované nabíjanie pomocou fotovoltaických článkov*
• Integrované monitorovanie zvyškového prúdu Typ A vyvinuté, navrhnuté a vyrobené v Rakúsku
• Jednoduchá inštalácia a konfigurácia
• Jednoduché prepojenie so systémom riadenia energie na digitálne ovládanie
• Nízka údržba
CERTIFIKÁT CLIMATE PARTNERVYROBENÉ V RAKÚSKU:
Energy-Charger je jedným z Energy-Charger je jedným z najudržateľnejších wallboxov na trhu. Modulárna konštrukcia zaručuje budúcu bezpečnosť: modernizácia alebo akékoľvek opravy sa dajú vykonať mimoriadne nekomplikovaným spôsobom.
*Tento prechod je možný len s aktualizáciou softvéru v Q1/25
TVRDÁ ŠKRUPINA. MÄKKÉ JADRO.
Efektívna inštalácia, robustné komponenty a elegantný dizajn. Sofistikované, jednoduché ovládanie a rozhranie, ktoré nielen dobre vyzerá, ale sa aj ľahko používa.
ENERGY-CHARGER: RIEŠENIE PRE POHODLIE, BEZPEČNOSŤ A UDRŽATEĽNOSŤ PRI NABÍJANÍ
ZARIADENIE ENERGY-CHARGER sa ľahko inštaluje a obsluhuje. Oba modely je možné pripojiť priamo k systému riadenia energie M-TEC E-SMART** prostredníctvom siete. Ekologické riešenie nabíjania elektrických vozidiel, optimalizované pomocou funkcií, ako je integrované prepínanie fáz a voliteľne s právom merania a kalibrácie.
TECHNICKÉ ÚDAJE
Model 11 KW
VÝKON
Aplikácia Pre rodinné a viacrodinné domy
Rozmery v mm (V x Š x H) 476 x 221 x 142
Výkon kW 11
Typ RCD A + DCL
Káble 6 m kábel typu 2 (EN 62196-1, VDE-AR-E 2623-2-2)
22 KW
KOMERČNÉ
K dispozícii od Q1.2025
Pre nabíjanie v komerčnom sektore
22
Typ A + DCL
Komunikácia Bluetooth, WLAN, Ethernet 2 x bezpotenciálový vstup (X1 + X2), 1 x bezpotenciálový výstup (X3) RS485, Modbus TCP/RTU, OCPP, Rest API
Merač energie Integrovaný merač energie
Kalibrované meranie NIE ÁNO
Prepínanie fáz Integrované, 1p - 3p pre nabíjanie optimalizované pre FV
Operácia RFID a dotykové tlačidlo
**Možné len so zariadením E-Smart od Q1/25
PROFESIONÁLNY TIP
STIAHNITE SI TECHNICKÉ INFORMÁCIE
PERFEKTNÉ RIEŠENIE PRE PROFESIONÁLOV
• Modulárna koncepcia a 3-bodová montáž
• Integrované monitorovanie zvyškového prúdu Typ A
• Jednoduchá realizácia opráv a modernizácií
ENERGY-HEATER USE PREBYTOČNÁ FOTOVOLTAICKÁ
ELEKTRINA NA VYKUROVANIE ALEBO OHREV TEPLEJ VODY
• Plynulá regulácia výkonu vykurovacích telies do 9 kW
• Jednoduchý ohrev teplej vody pomocou prebytku fotovoltaiky
• Jednoduchá inštalácia vďaka technológii Plug & Play
• Dá sa kombinovať so všetkými výrobkami M-TEC a mnohými výrobkami tretích strán prostredníctvom systému riadenia energie E-Smart
ELEGANTNÝ DIZAJN A NÍZKA HLUČNOSŤ:
ENERGY-HEATER zaujme svojím kompaktným dizajnom a nízkou prevádzkovou hlučnosťou vďaka pasívnemu chladeniu.
CERTIFIKÁTY
CE, EN 61000-6-2, EN 61000-6-3, EN 61000-3-2, EN 61000-3-3-3, EN 300 328, EN 62311
1-FÁZOVÉ A 3-FÁZOVÉ
Možnosť pripojenia 1-fázových a 3-fázových vykurovacích telies.
To znamená, že s OHRIEVAČOM
ENERGY-HEATER je možné integrovať všetky štandardné vykurovacie prvky.
EFEKTÍVNE A JEDNODUCHÉ: VYUŽITE PREBYTOK FOTOVOLTAIKY
Efektívny a úsporný systém ohrevu vody. Týmto spôsobom maximálne využijete prebytočnú energiu.
ENERGY-HEATER: OPTIMALIZÁCIA VLASTNEJ SPOTREBY PROSTREDNÍCTVOM INTELIGENTNÉHO OVLÁDANIA
ELEKTRICKÉHO PRÚDU
Vďaka regulačnému rozsahu od 0 do 9 kW možno na vykurovanie a prípravu teplej vody využiť vysoké solárne zisky. Ako samostatné zariadenie alebo v spojení s tepelným čerpadlom možno voľnú slnečnú energiu premeniť na teplo. Tým sa šetria peniaze a chráni životné prostredie.
TECHNICKÉ ÚDAJE
Rozmery v mm (Š x V x H)
338 x 258 x 90
Hmotnosť v kg 4.0
Typ chladenia pasívne
Inštalácia
Montáž na stenu
Pripojenie k sieti VSTUP STRIEDAVÉHO PRÚDU VÝSTUP STRIEDAVÉHO PRÚDU
Menovitý príkon kW 9.0
9.0 (L1: 0-3 kW, L2 + L3: 3,0 kW)
Max. Vstupný prúd 13.0 A 13.0 A
Frekvencia siete 50 / 60 Hz
Prevádzkové napätie 1P, 230V AC / 3P, 400V AC
Pripojenie k sieti 3L*/N/PE(max. 4mm², F)
*Možné je jednofázové alebo trojfázové pripojenie, musí byť prítomný nulový vodič.
PROFESIONÁLNY TIP
STIAHNITE SI TECHNICKÉ INFORMÁCIE
50 / 60 Hz
3L*/N/PE(max. 4mm², F)
PERFEKTNÉ RIEŠENIE PRE PROFESIONÁLOV
• Vzdialená údržba prostredníctvom webového rozhrania
• Serverové riešenie pre prehľad vzdialenej údržby
• Integrácia do systémov tretích strán prostredníctvom Modbus TCP
• Uvedenie do prevádzky v priebehu niekoľkých minút
TEPELNÉ ČERPADLO
NAJVYŠŠIA
KVALITA A SPOĽAHLIVOSŤ TEPELNÝCH
ČERPADIEL
So znalosťami a skúsenosťami z viac ako 50 rokov a 30 000 systémov využívame prírodné zdroje pre budovy. Hospodárne a bezpečne, 365 dní v roku. Ako priekopník vo výrobe tepelných čerpadiel sú naše riešenia zárukou najvyššej kvality, čo potvrdzujú aj nezávislé skúšobné ústavy.
M-TEC znamená
• Najvyššia účinnosť
• Vhodnosť pre nové a staré budovy
• Rôzne modely a výkonnostné triedy
• Odolné výrobky s vysokou kvalitou
• Prevádzka s nízkou hlučnosťou
• Kvalita služieb, školenia a marketingová podpora
• Udržateľná výroba výrobkov
• Tepelné čerpadlá M-TEC sa vyrábajú v Hornom Rakúsku zo 100 % obnoviteľnej energie
3VNE 1VÝROBCA 1SYSTÉM 1SLUŽBA
ECO VÝKON KOMERČNÉ
ROZMANITOSŤ MODELOV PRE VŠETKY POŽIADAVKY
Tepelné čerpadlá M-TEC možno dokonale prispôsobiť technickým požiadavkám, a to nielen z hľadiska výkonu, ale aj konfigurácie.
M-TEC ponúka kompletný modulárny systém prepojených tepelných
čerpadiel od ECO až po COMMERCIAL.
STIAHNITE SI TECHNICKÉ INFORMÁCIE
TECHNOLÓGIA M-TEC TECHNOLOGY:
ČI UŽ IDE O ZEM, VZDUCH ALEBO (PODZEMNÚ) VODU - EFEKTÍVNE A UDRŽATEĽNÉ VYUŽÍVANIE PRÍRODNÝCH ZDROJOV
NOVÁ TECHNOLÓGIA VSTREKOVANIA: Vzhľadom na neustále sa meniace parametre invertorového tepelného čerpadla je potrebné venovať osobitnú pozornosť kontrole prehrievania. Regulácia na základe modelu je výsledkom dlhoročných skúseností. Proaktívne reaguje na budúce zmeny otáčok, čím maximalizuje účinnosť tepelného čerpadla.
INTELIGENTNÉ RIADENIE VÝKONU: M-TEC Power Inverter je inováciou v technológii tepelných čerpadiel. Princíp je jednoduchý: invertor prispôsobuje použitú energiu aktuálnej potrebe vašej budovy. Tým sa zvyšuje účinnosť približne o 20 % a predlžuje sa životnosť kompresora výrazným znížením počtu zapínacích cyklov.
INTEGRÁCIA EXTERNÝCH SYSTÉMOV: Inteligentné riadenie tepelného čerpadla M-TEC umožňuje integráciu fotovoltaických systémov, solárnych systémov a systémov riadenia budov. To znamená, že vyrobená elektrická energia sa môže použiť na vykurovanie priestorov a prípravu teplej vody. Až keď je zásobník teplej vody nabitý a dom je príjemne teplý, elektrina sa dodáva do siete. Možná je aj integrácia systémov akumulátorov a komunikácia s elektronickými nabíjacími stanicami.
MOŽNO KASKÁDOVAŤ AŽ 12-KRÁT NA VIAC AKO 600 KW: počas odberových špičiek systém zapína ďalšie zariadenia. Toto flexibilné nastavenie výkonu zlepšuje ročný koeficient výkonu, a tým aj účinnosť celého systému. Vďaka tomu sú tepelné čerpadlá M-TEC najlepšou voľbou aj pri vysokých vykurovacích výkonoch.
www.mtec-systems.sk
ZDROJE ENERGIE
VYUŽÍVAJTE PRÍRODNÉ ZDROJE S RIEŠENIAMI OD SPOLOČNOSTI M-TEC.
Sonda s hlbokým vrtom so soľankou: Pri geotermálnych sondách cirkuluje studenovzdorná kvapalina, soľanka, v uzavretom okruhu cez plastové potrubie. Geotermálna sonda si vyžaduje len malú plochu pozemku. Keďže teplota je z hĺbky 10 metrov takmer konštantná počas celého roka, a teda nezávislá od sezónnych výkyvov, geotermálna sonda je účinná najmä v zime, keď sú teploty nízke. V lete sú ideálne na chladenie. Potrebná dĺžka sondy, a teda aj hĺbka vrtu, závisí od potreby tepla budovy a tepelnej vodivosti podložia. V prípade priemernej novostavby rodinného domu je hĺbka približne 120 metrov.
PRIAME ODPAROVANIE Z PLOŠNÝCH KOLEKTOROV: Ploché kolektory pracujú s horizontálnym potrubným systémom v zemi, ktorý je uložený v závitoch v hĺbke približne 1,3 metra, podobne ako pri podlahovom vykurovaní. Potrebná plocha kolektora závisí od potreby tepla budovy a tepelnej vodivosti pôdy. V prípade priemernej novostavby rodinného domu je to približne jedenapolnásobok vykurovacej plochy. Technológia priameho odparovania je o 20 % účinnejšia ako bežné plošné kolektory.
KOŠE NA Z ZEMNÉ TEPLO: Koše na zemné teplo sú novou metódou získavania geotermálnej energie na účely vykurovania a chladenia. Sú alternatívou k hĺbkovým vrtom pre menšie vykurovacie kapacity alebo v prípadoch, keď nie je možné získať úradné povolenie na hĺbkové vrty. V spojení s naším tepelným čerpadlom WPS26 sú potrebné len 3 geotermálne koše, a teda plocha záhrady len približne 130m2
Spoločnosť M-TEC ako vývojár, výrobca a servisný partner ponúka komplexný modulárny systém pre obnoviteľné zdroje energie. V kombinácii s vlastným systémom riadenia energie vrátane aplikácie majú profesionálni partneri prístup k inteligentne prepojenému balíku produktov vrátane softvérových riešení.
Riešenia, ktoré využívajú skúsenosti a odborné znalosti z približne 50 rokov vývoja.
PODZEMNÁ VODA: Ak je podzemná voda k dispozícii v dostatočnom množstve a hĺbke, je výborným zdrojom tepla, pretože jej teplota sa neustále pohybuje medzi 7 a 12 °C. Konštantná teplota podzemnej vody znamená, že maximálnu účinnosť možno dosiahnuť aj pri veľmi nízkych vonkajších teplotách. Dve potrebné studne zaberajú málo miesta, a preto sú ideálne pre malé objekty. Tento systém sa môže používať nielen na vykurovanie, ale aj na chladenie. Tým sa zabezpečí príjemná klíma v interiéri aj v lete.
VZDUCH AKO ZDROJ TEPLA: Tepelné čerpadlá využívajúce vzduch získavajú energiu na vykurovanie budovy z okolitého vzduchu. Používajú sa najmä vtedy, keď nie je možné alebo ekonomicky výhodné použiť tepelné čerpadlá so zemným zdrojom . Účinnosť vzduchového tepelného čerpadla závisí vo veľkej miere od teploty okolia (čím vyššia, tým lepšia).
SYSTÉM PVT: Pri fotovoltaických tepelných kolektoroch (PVT) sú fotovoltaické moduly a solárne tepelné kolektory spojené v jednom puzdre. Prvé z nich premieňajú slnečné žiarenie na elektrickú energiu, zatiaľ čo druhé využívajú vzniknuté odpadové teplo ako zdroj tepla pre tepelné čerpadlo. Tento zdroj tepla sa často používa v kombinácii s inými zdrojmi tepla, ako je geotermálne alebo vzduchové teplo. V teplejších oblastiach bez snehu sa často používa aj ako jediný zdroj tepla. Pre tieto systémy bol vyvinutý nový systém riadenia zdrojov, ktorý vždy vyberá najlepší/najteplejší zdroj tepla, a tým optimalizuje ročnú účinnosť systému.
ZEM A PODZEMNÁ VODA
MODELY S NAJVYŠŠOU ÚČINNOSŤOU 4-70 KW
Testovaná ročná účinnosť 6,0
PLNÝ VÝKON ZO ZEME ALEBO PODZEMNEJ VODY
Tepelné čerpadlo zaručuje maximálnu účinnosť a možno ho kaskádovať až 12-krát. To umožňuje dosiahnuť výkon až 840 kW.
PROFESIONÁLNY TIP
PERFEKTNÉ RIEŠENIE PRE PROFESIONÁLOV
• Vzdialená údržba prostredníctvom webového rozhrania
• Serverové riešenie pre prehľad vzdialenej údržby
• Integrácia systémov tretích strán prostredníctvom Modbus TCP
• Uvedenie do prevádzky v priebehu niekoľkých minút
WPS 412-V2 A WPS618-V2
Osvedčená koncepcia WPS je teraz k dispozícii aj s ďalšími integrovanými funkciami, ako sú dve obehové čerpadlá, trojcestný ventil na teplú vodu, expanzná nádoba na soľanku, elektrické vykurovacie teleso s výkonom 8,8 kW, merač tepla (senzor Vortex) a bezpečnostný termostat.
ČERPADLÁ MAJÚ INTEGROVANÝ SYSTÉM RIADENIA ENERGIE
TEPELNÉ ČERPADLO GEOTHERMAL A TEPELNÉ ČERPADLO ZEM VODA: VŠETKY TEPELNÉ
S testovanou ročnou účinnosťou 6,0 patrí geotermálne tepelné čerpadlo M-TEC a tepelné čerpadlo zem voda k najlepším vo svojej triede. Geotermálna energia, dodávateľ energie pre celé generácie.
TECHNICKÉ ÚDAJE PRIAMEHO ODPAROVAČA
Modely
Rozsah výkonu kW 3 - 13 5 - 20
Energetická
Rozmery mm (V x D x Š)
TECHNICKÉ ÚDAJE GEOTERMÁLNEJ ENERGIE
• Možnosť vykurovania a chladenia
• Integrácia fotovoltaiky
• Ovládanie prostredníctvom smartfónu
Rozsah výkonu kW 3 - 11
Energetická
Rozmery mm (V x D x Š)
TECHNICKÉ ÚDAJE PODZEMNÁ VODA
Rozsah výkonu kW 3 - 12 5 - 19 13 - 49 13 - 70
Energetická trieda
ZEMNÝ ZDROJ A PVT
NAJMENŠIE MODULAČNÉ TEPELNÉ ČERPADLO SO SOĽANKOU
• Optimalizované pre geotermálne a PVT systémy
• Regulácia pre zdrojové zmiešavače do -15 °C
• Možno integrovať niekoľko zdrojov, ako je PVT a geotermálny vrt
• Najnovšia kontrola prehriatia
• Optimalizácia fotovoltaickej vlastnej spotreby a systémy tretích strán môžu byť integrované
• Rozhranie LAN na vzdialenú údržbu
• Aktívna regenerácia zdrojov
VYKUROVANIE CHLADENIE
Toto jedinečné tepelné čerpadlo môže chladiť aktívne a voliteľne aj pasívne.
ZEMNÉ A PVT TEPELNÉ ČERPADLO: VŠETKY INOVÁCIE Z VÝVOJA
TEPELNÝCH ČERPADIEL M-TEC SA ZMESTILI DO IBA 0,25 M3
Náklady na vykurovanie sa tak môžu znížiť až o 50 %. S testovanou ročnou účinnosťou 5,81 patrí geotermálne tepelné čerpadlo M-TEC k najlepším vo svojej triede.
TECHNICKÉ ÚDAJE
Modely
Rozsah výkonu kW
Energetická trieda
Rozmery mm (V x D x Š)
Úroveň akustického výkonu
PROFESIONÁLNY TIP
STIAHNITE SI TECHNICKÉ INFORMÁCIE VÝKON
• Možnosť vykurovania a chladenia
• Integrácia fotovoltaiky
• Ovládanie prostredníctvom smartfónu
PERFEKTNÉ RIEŠENIE PRE PROFESIONÁLOV
• 2 obehové čerpadlá
• Trojcestný ventil teplej vody
• Zdrojový mixér
• 1 elektrické vykurovacie teleso
• Vrátane bezpečnostného termostatu
• Flexibilná správa zdrojov
VZDUCH
KOMPAKTNÉ TEPELNÉ ČERPADLO
2-31 KW S MAXIMÁLNOU ÚČINNOSŤOU
• Testovaná ročná účinnosť až do 5,5
• Špičková účinnosť vďaka propánovej technológii
• Inovatívna riadiaca technológia
• Rýchla a jednoduchá inštalácia
• Nie je potrebná žiadna technická miestnosť
• Minimálne emisie hluku
• Modulačná, plynulá prevádzka
ELEGANTNÝ DIZAJN
Dokonalý vizuálny dizajn Na vonkajšiu inštaláciu.
ECO VÝKON
VYKUROVANIE CHLADENIE
UDRŽATEĽNÉ A VYROBENÉ V RAKÚSKU.
KOMERČNÉ
KEĎ SA CHYSTAJÚ VEĽKÉ VECI
Teraz je možné všetky tepelné čerpadlá M-TEC kaskádovať až do dvanástich zariadení. To znamená, že je možné využiť výkonový rozsah od 2 do viac ako 370 kW.
KOMPAKTNÉ VZDUCHOVÉ TEPELNÉ ČERPADLO: TICHÁ PREVÁDZKA S TICHÝM REŽIMOM, VHODNÉ AJ DO HUSTO ZASTAVANÝCH PRIESTOROV
Vďaka konštrukcii a technológii sú vzduchové tepelné čerpadlá M-TEC dokonalým zdrojom tepla aj pri nízkych teplotách a v lete zabezpečujú príjemnú klímu v interiéri.
TECHNICKÉ ÚDAJE
Rozsah výkonu kW
Chladivo
Energetická trieda
Rozmery mm (V x D x Š)
Nominácia. Hluk podľa normy EN12102*
* Nominácia. Hladina akustického výkonu podľa normy EN12102
• Možnosť vykurovania a chladenia
• Integrácia fotovoltaiky
• Ovládanie prostredníctvom smartfónu
PROFESIONÁLNY TIP
STIAHNITE SI TECHNICKÉ INFORMÁCIE
PERFEKTNÉ RIEŠENIE PRE PROFESIONÁLOV
• Vzdialená údržba prostredníctvom webového rozhrania
• Serverové riešenie pre prehľad vzdialenej údržby
• Integrácia do systémov tretích strán prostredníctvom Modbus TCP
• Uvedenie do prevádzky v priebehu niekoľkých minút
VZDUCH
SPLIT 2-17 KW MODELY PRE FLEXIBILNÚ INŠTALÁCIU
STIAHNITE SI TECHNICKÉ INFORMÁCIE
Modulovaná, plynulá prevádzka pre potvrdenú ročnú účinnosť 4,59 a minimalizované emisie hluku.
Delené tepelné čerpadlo so vzduchovým zdrojom si vyžaduje málo miesta na inštaláciu.
V delenej verzii je výparník umiestnený vonku a tepelné čerpadlo vo vnútri budovy. K dispozícii sú veľkosti s moduláciou od 4 do 11 kW a od 6 do 17 kW.
TECHNICKÉ ÚDAJE DELENÉ MODELY
Modely WPL412 WPL618
Rozsah výkonu kW 2 - 12 4 - 17
Energetická trieda A+++ A+++ Rozmery mm (V x D x Š) 1300 x 600 x 650 1300 x 600 x 650 Úroveň akustického výkonu* 45 dB(A) 46 dB(A)
SCOP EN14825 4,59 (35°C) 4,55 (35°C)
* Nominácia. Hladina akustického
POSILŇOVAČ TEPELNÉ ČERPADLO S VÝKONOM
5 KW PRE TEPLÚ VODU
Posilňovacie tepelné čerpadlo pracuje v kombinácii s každým tepelným čerpadlom M-TEC a zabezpečuje hygienickú prípravu teplej vody ohrevom vyrovnávacieho zásobníka s modulom čerstvej vody alebo samostatného zásobníka na 65 °C.
Chladivo propán s hmotnosťou menšou ako 150 g, a preto môže byť inštalované v budove.
POSILŇOVACIE TEPELNÉ ČERPADLO: VÝROBA TEPLA NA VYKUROVANIE
PRIESTOROV A PRÍPRAVU TEPLEJ VODY
Posilňovacie tepelné čerpadlo M-TEC zabezpečuje dosiahnutie predpísaných teplôt teplej úžitkovej vody bez bežného generátora tepla alebo elektrickej tyče. Prietoková teplota 75 °C zabraňuje šíreniu legionelly.
TECHNICKÉ ÚDAJE TEPELNÉHO ČERPADLA
Modely HW5 Booster
Výkon kW 5.1
Rozmery mm (V x D x Š) 710 x 600 x 580 Úroveň akustického výkonu* 56 dB(A)
COP podľa normy EN14511 6.7 (W20/W45)
* Nominácia. Hladina akustického výkonu podľa normy EN12102
