PORTFOLIO
LES MAISONS DE LA CLAIRIÈRE
Skateboard et arts p.3
Danse et création p.10
Résidence bigénérationnelle p.16
Résidences et maison de la culture p.20
Médiathèque p.24
L’ÉCLATÉ
ATELIER :
SESSION :
TUTEUR :
ÉQUIPE :
DURÉE :
TYPE :
LIEU :
ARC6701 - Projet complet
M1 - Automne 2024
Alexis Charbonneau
Individuel
14 semaines
Requalification patrimoniale
Parc Angrignon, Montréal, QC.
Thomas est un artiste graffeur, mais ses parents le considèrent plutôt comme un «bum». Bien qu’ils aient eux-mêmes été rebelles dans leur jeune temps, ils tentent de le remettre sur le droit chemin. Cependant, l’amour de Thomas pour l’art urbain est trop fort, et, chaque nuit, il crée dans l’ombre avec son aérosol.
Un soir, il se rend au parc Angrignon, où il a l’habitude de peindre. À son arrivée, il découvre que l’endroit a changé : un nouveau skatepark est animé, et l’ancien Fort Angrignon a été métamorphosé. Perturbé et cherchant son mur, il fait le tour du lieu. Il s’arrête un moment dans un amphithéâtre extérieur où un chansonnier se produit, avant de continuer sa recherche.
À l’arrière du bâtiment, il constate que son mur de pierre a disparu, remplacé par des ouvertures. À l’intérieur, skateurs, artistes et spectateurs se mélangent. Thomas observe plus loin un groupe qui recouvre un mur de graffitis et se laisse envahir par l’atmosphère vibrante du lieu. Il entre ensuite dans le bâtiment, puis découvre une grande exposition d’art urbain à juste à côté d’une seconde salle de spectacle. Les œuvres ornent les murs et les rampes du skatepark. Dans le foyer, un groupe d’artistes et de spectateurs admire une jeune artiste peignant une murale. L’énergie est palpable : les skateurs s’élancent dans tous les coins, et l’art est omniprésent, accessible à tous.
Thomas rêverait que ses parents découvrent ce lieu et comprennent son art. Il espère qu’un jour, il pourra peindre une murale ici et les rendre fiers.
et art urbain

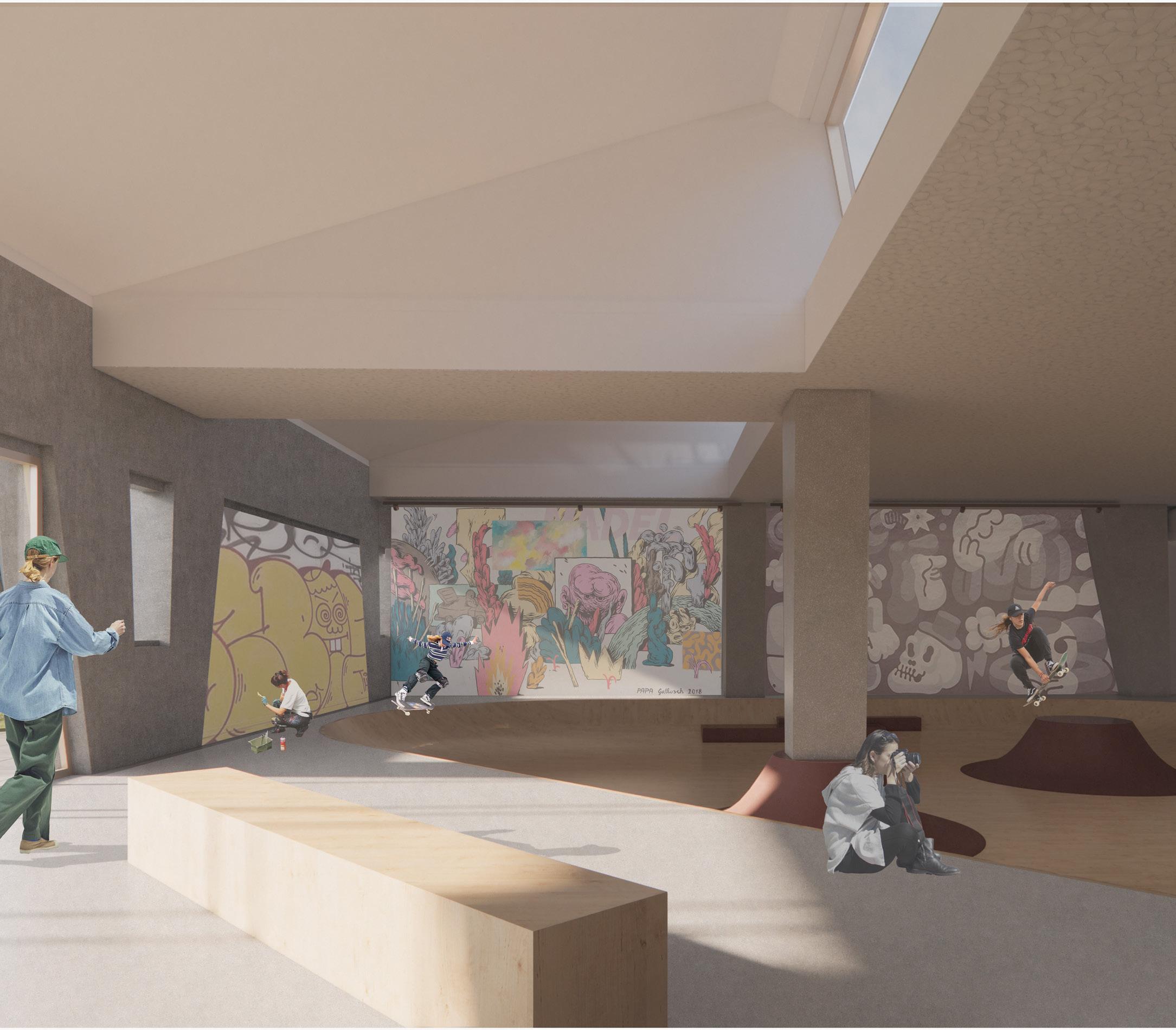

Le skatepark intérieur sert à la fois de lieu de rencontre pour la communauté de planchistes montréalaise, mais aussi de salle d’exposition d’art urbain. Cette dernière s’étend des murs intérieurs, jusqu’aux murs extérieurs, tous pouvant être peints par des artistes de tout genre. Lors d’expositions plus officielles, les différentes rampes et pentes peuvent être utilisées à titre de podiums pour exposer des objets divers.
Relation entre culture et communauté

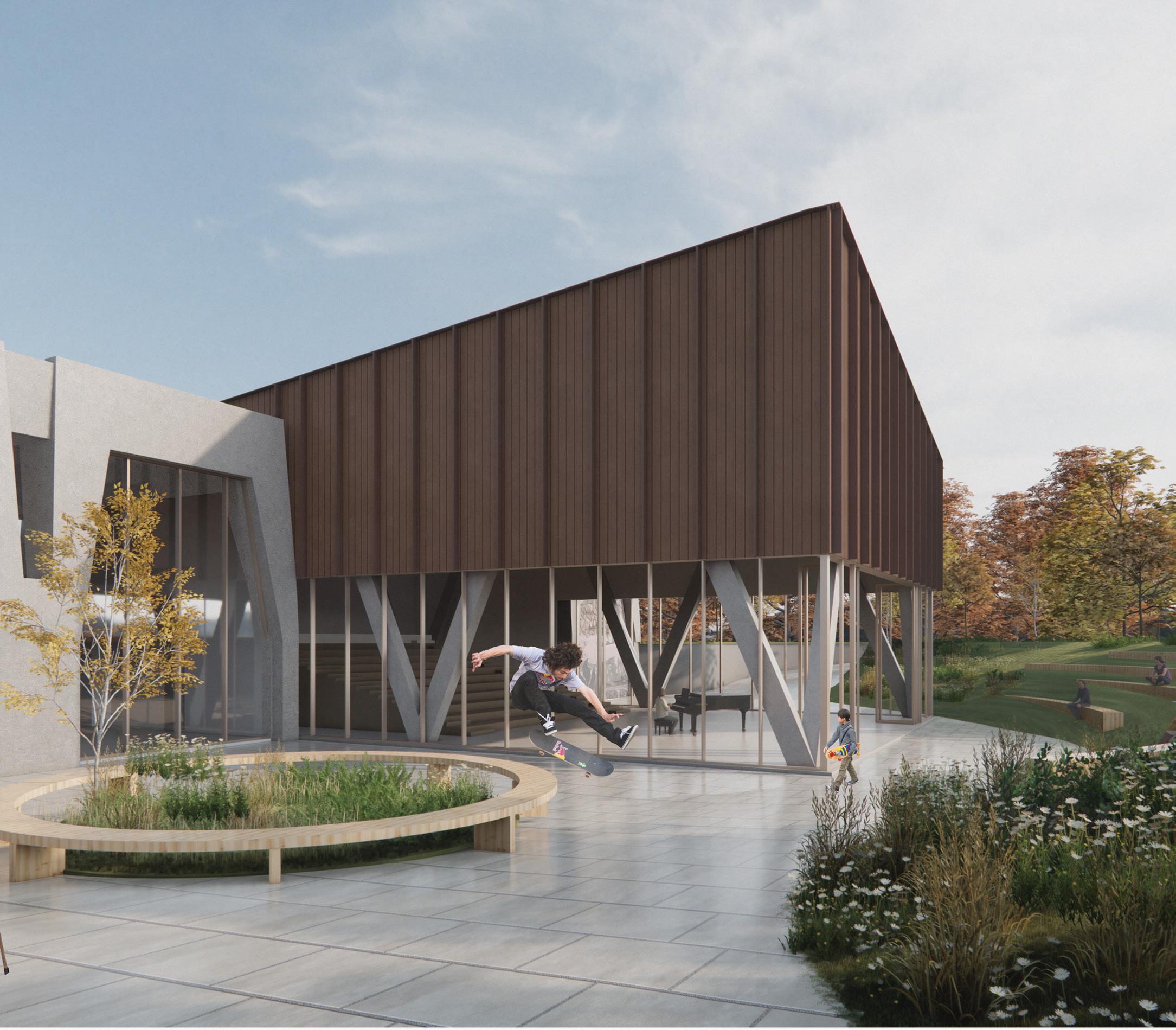

Le studio de performance s’étend vers la place publique de façon à clairement marquer l’entrée principale, tout en invitant les passants à se poser et observer ce qui se passe à l’intérieur de la salle. Puis, tant à l’intérieur qu’à l’extérieur, il est possible de skater et de s’imprégner de l’art urbain.
Panneaux de CLT inclinés (diaphragmes)
Poutres de bois
Colonnes de béton inclinées
Axe de renfort d’acier

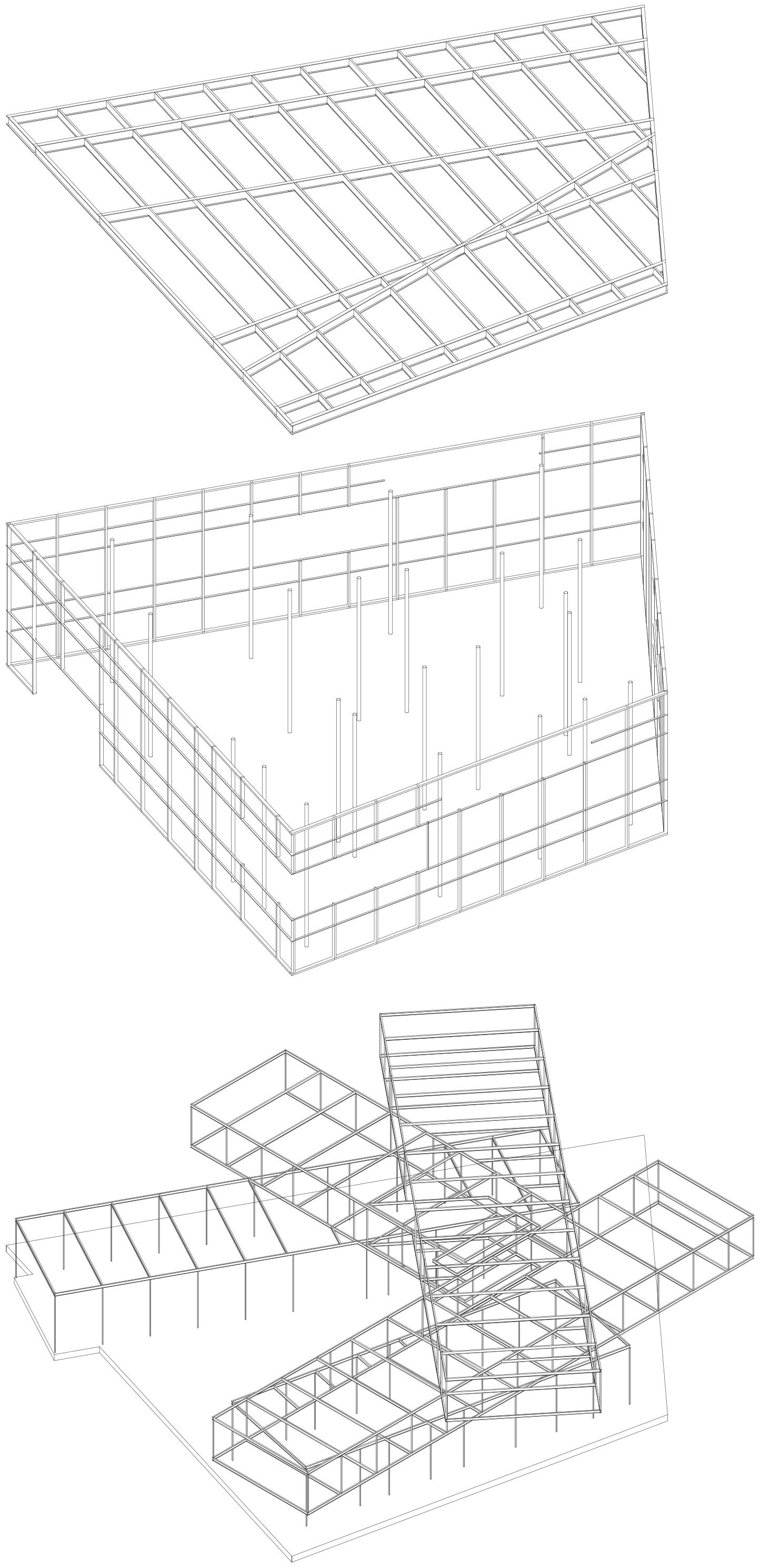

Axonométrie structurale
Les deux annexes sont soutenues par une structure hybride de bois et de béton. En partie basse, des colonnes de béton angulaires reprennent le langage des portiques de béton existant. Puis, en partie haute, un origami de panneaux de CLT inclinés supporte la toiture, tout en agissant en tant que diaphragme. Enfin, la jonction entre

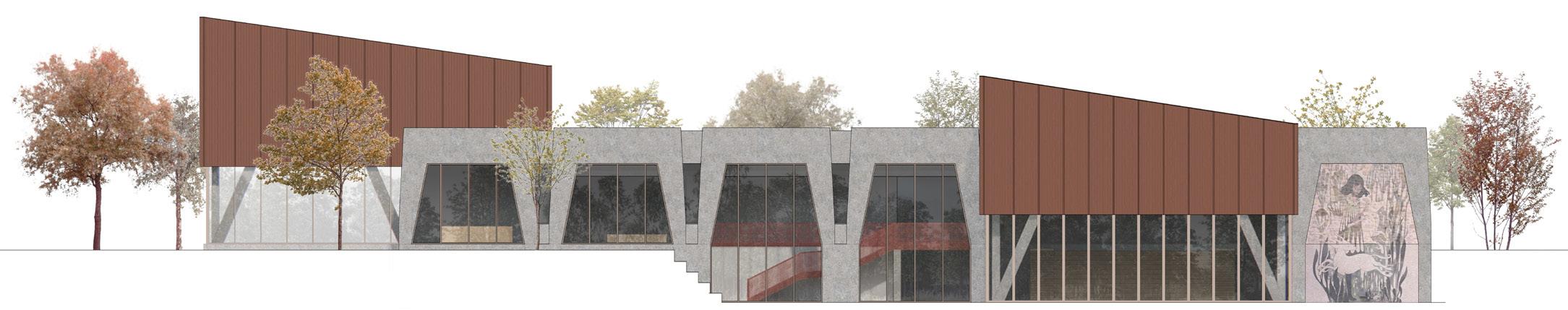

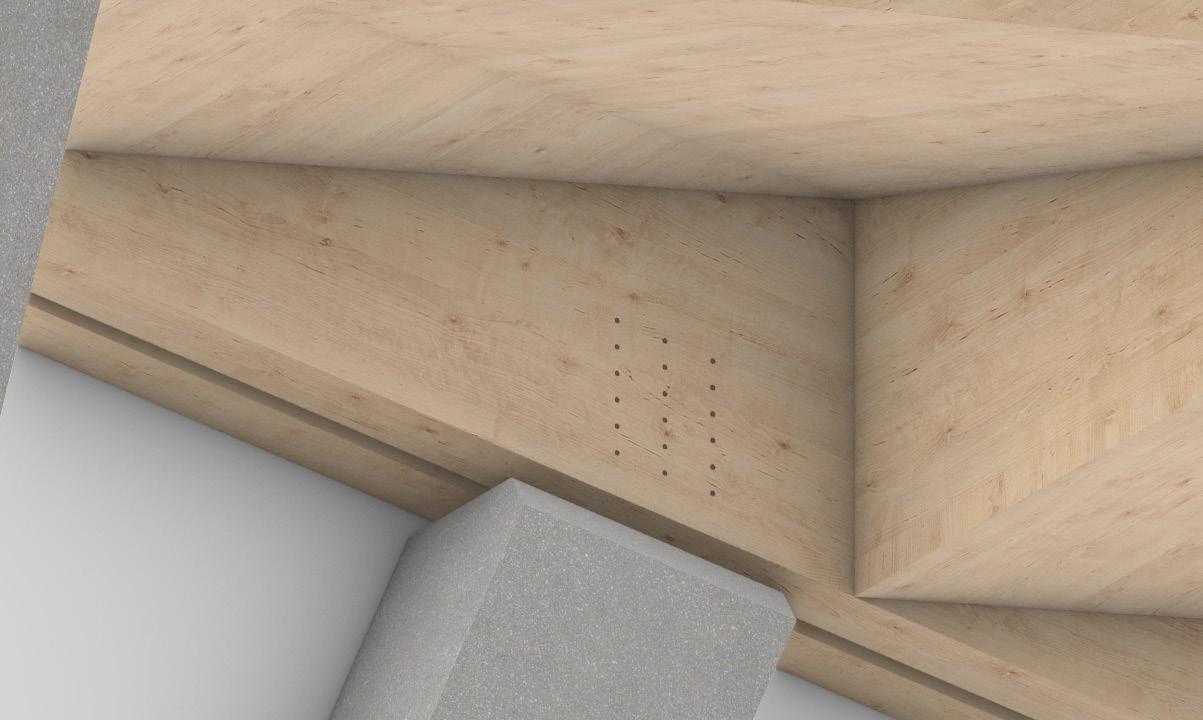

Jonction béton/bois et élévation sud-ouest
ces deux éléments se fait en délicatesse et en légèreté par un silence entre le béton et le bois. Une mince plaque d’acier, insérée au cœur des poutres de lamellé-collé, reprend les efforts de tension et permet la fixation de plusieurs goujons auto-perceurs, renforçant ainsi la finesse de la connexion.
- Galets de rivière 1/2’’-3/4’’ sur 102mm
- Membrane filtrante
- Paneau drainant
- Toile géotextile
- Membrane anti-racines
- Polyisocyanurate 304mm (2x152mm)
- Membrane pare-air / pare-vapeur
- Pontage de CLT 100mm
- Poutres de CLT 1500mm de profondeur
- Platelage de CLT 78mm
- Sedum
- Substrat végétal sur 152mm
- Membrane filtrante
- Paneau drainant
- Toile géotextile
- Membrane anti-racines
- Polyisocyanurate 304mm (2x152mm)
- Membrane pare-air / pare-vapeur
- Pontage de CLT 100mm
- Poutres de CLT 1500mm de profondeur
- Platelage de CLT 78mm
- Lames extérieures de cèdre teint verticales 38x140mm @ 1200mm
- Bardage de cèdre teint à lames verticales 19mm
- Fourrures d’acier horizontales @ 406mm
- Fourrures d’acier verticales @ 406mm
- Isolant rigide 152mm
- Attaches thermiques ACS 152mm @ 406mm
- Membrane pare-air / pare-vapeur
- Panneau de gypse extérieur 13mm
- Montants métalliques 152mm @ 406mm
- Panneau de gypse intérieur 16mm
- Fourrures horizontales
- Panneaux accoustiques 16mm
- Chape de béton 75mm
- Système de chauffage hydronique - 19mm de diamètre
- Dalle de béton 125mm
- Membrane pare-vapeur
- Isolant rigide 76mm
- Gravier 3/4’’ sur 609mm
- Pavés de béton préfabriqués 100mm
- Lit de pose en sable de béton 25mm
- Gravier 1/2’’ sur 152mm
- Gravier 3/4’’-1’’ sur 152mm
- Toile géotextile sur sol compacté
Détail de parapet
1. Drain linéaire préfabriqué
2. Pliage d'acier inoxidable 4.5mm
3. Système de porte accordéon
4. Cornière d'acier 102x102mm 10mm ép.
5. Dalle préfabriquée amovible 50mm ép. sur panneau d'acier
6. Gaine de ventillation
7. Piédestal
8. Isolant rigide 25mm
9. Membrane d'étanchéité
10. Isolant rigide 76mm
11. Panneau drainant
12. Isolant rigide 50mm
13. Membrane bitumineuse
14. Liaison d'armature
15. Mur de fondation 2400mm de profondeur
16. Semelle de fondation 370mm
17. Gravier 3/4''
18. Drain français
1. Plaque de finition en acier peint
2. Solin à pente de 6%
3. Bloc de bois biseauté 22mm
4. Isolant semi-rigide de laine de roche à pente de 6%
5. Panneau de béton léger 13mm
6. Isolant rigide 25mm
7. Isolant semi-rigide de laine de roche 152mm
8. Panneau de contreplaqué 16mm
9. Montants métalliques 152mm @ 400 c/c
10. Isolant de polyuréthane giclé au pourtour du drain
11. Drain
12. Membrane de renfort
13. Cornière de retenue en aluminium 152mm
14. Poutre de lamellé-collé 250x1500mm de profondeur
15. Goujons auto-perceurs 203mm
16. Plaque d'acier 22mm
17. Colonne de béton angulaire 400x600mm
Détail de fondation
1. Drain linéaire préfabriqué
2. Pliage d’acier inoxidable 4.5mm
3. Système de porte accordéon
4. Cornière d’acier 102x102mm 10mm ép.
5. Dalle préfabriquée amovible 50mm ép. sur panneau d’acier
6. Gaine de ventillation
7. Piédestal
8. Isolant rigide 25mm
9. Membrane d’étanchéité
10. Isolant rigide 76mm
11. Panneau drainant
12. Isolant rigide 50mm
13. Membrane bitumineuse
14. Liaison d’armature
15. Mur de fondation 2400mm de profondeur
16. Semelle de fondation 370mm
17. Gravier 3/4’’
18. Drain français

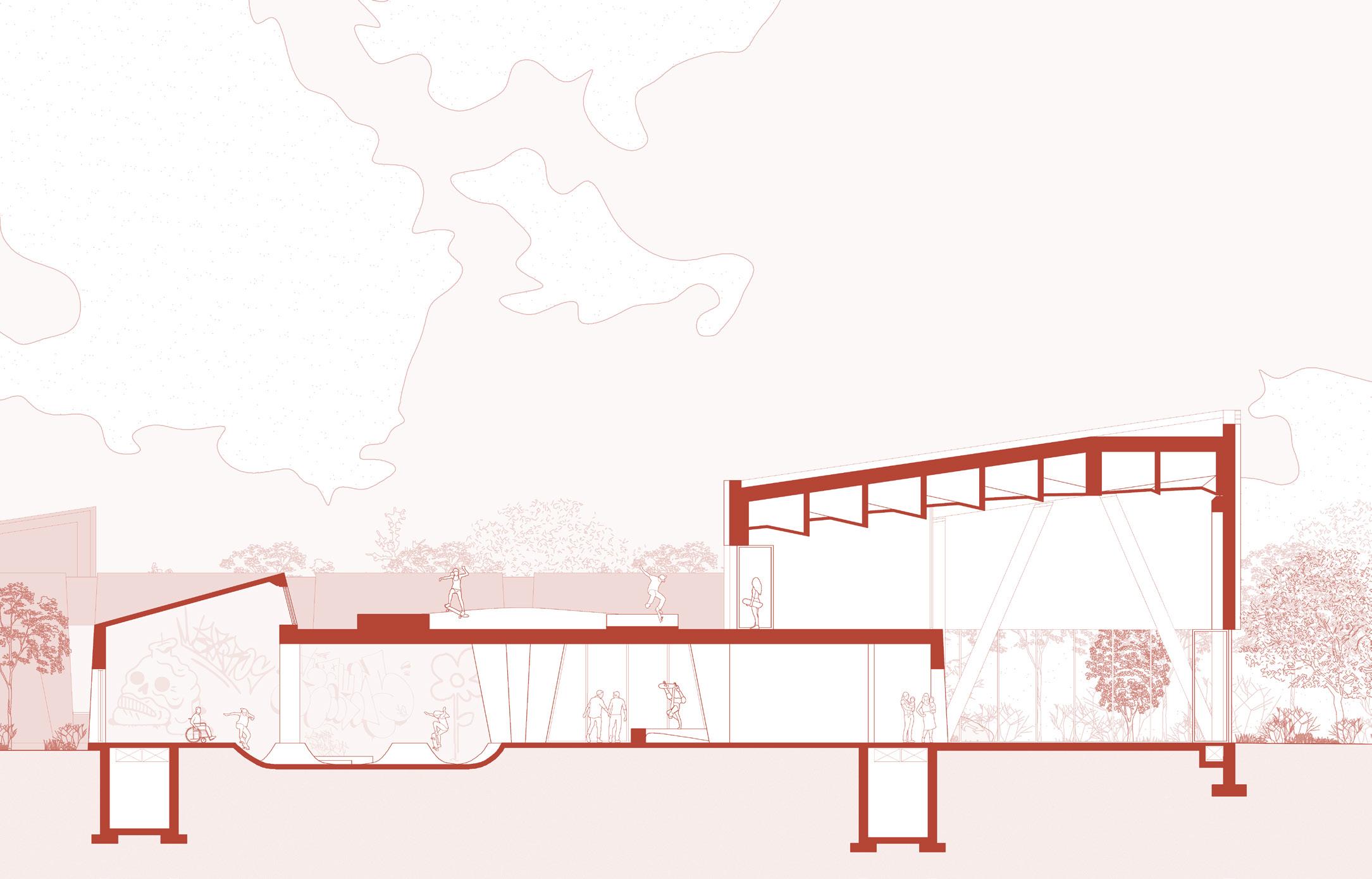

La salle de diffusion se projette vers l’amphithéâtre extérieur, créant une salle à double face. Les portes accordéon et le revêtement de sol continu permettent la tenue de spectacles en plein air, favorisant ainsi l’accessibilité à la culture. Les gradins rétractables ainsi que le système de rideaux sur rails pouvant transformer la salle en boite noire offrent une grande adaptabilité à l’espace.
PÔLE
ATELIER :
SESSION :
TUTEUR :
ÉQUIPE :
DURÉE :
TYPE :
LIEU :
ARC3017 - A - Projet d’architecture 1
B3 - Automne 2023
Georges Adamczyk
Individuel
11 semaines
Nouveau bâtiment
Plateau Mont-Royal, Montréal, QC.
Le vide, par son absence de matière, laisse place à l’imagination et à la créativité. Point d’ancrage de ce projet, il agit comme un pôle d’attraction et d’émission. Il attire l’esprit créateur en quête de sensations et émet en retour des ondes créatives. Ces dernières poussent à la conception, à l’inventivité et inspirent celui qui se laisse transporter par les vagues.
Le pôle induit également une connexion spirituelle et visuelle entre les espaces et les différentes disciplines. Il permet à l’usager d’être le témoin d’une multitude de formes d’art et, surtout, de s’en imprégner. Le pôle climatique frais encourage d’ailleurs l’utilisateur à participer, à partager son art, à produire de l’énergie, puis à se poser et à cogiter. Le vide offre donc un voyage perceptif à travers le processus créatif bouillonnant de l’artiste.
Enfin, ces intentions se traduisent ici par un pôle culturel où cohabitent la danse, l’architecture, le design et les arts visuels.

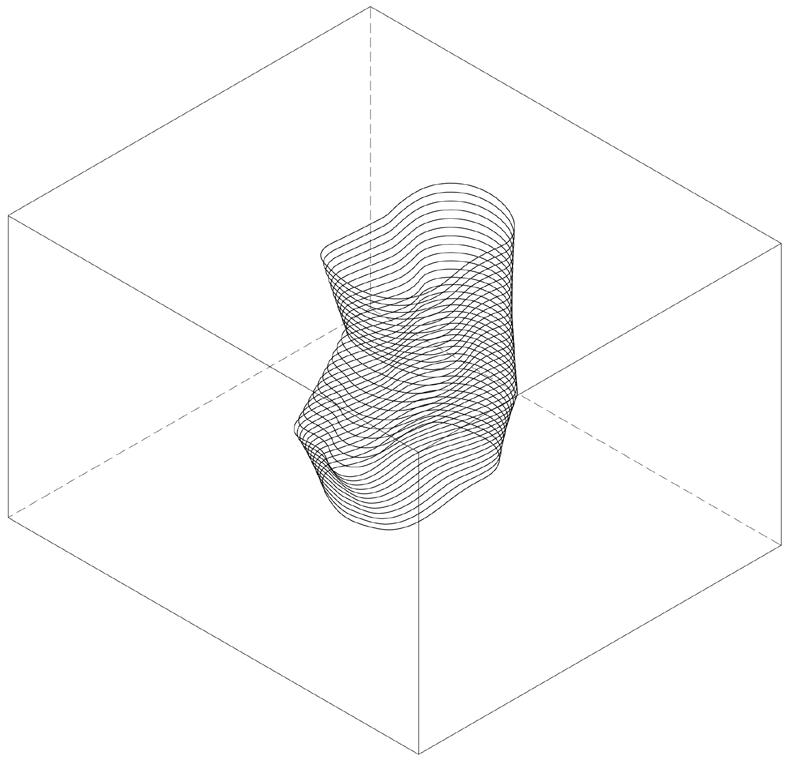

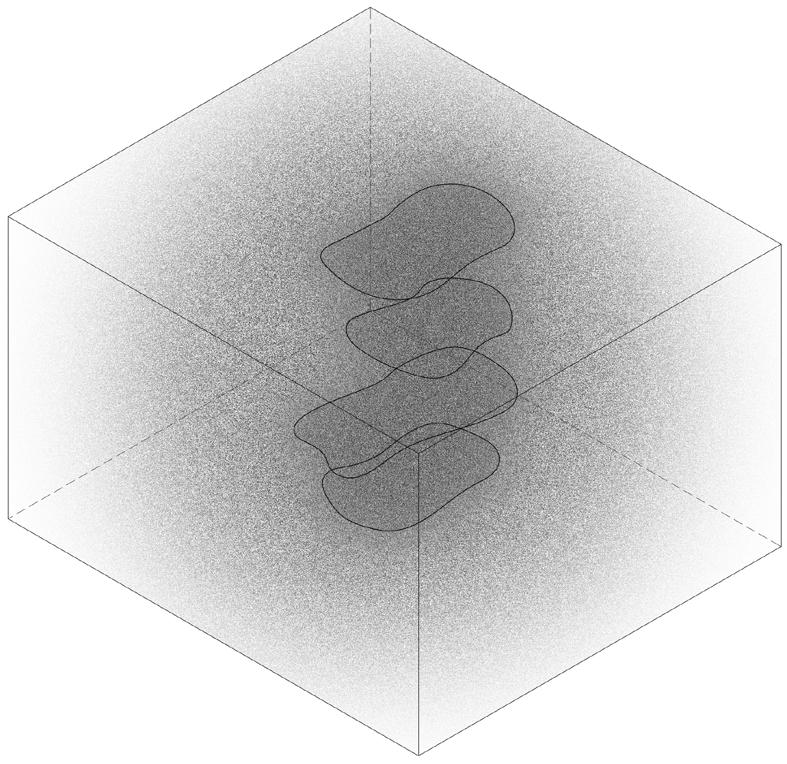

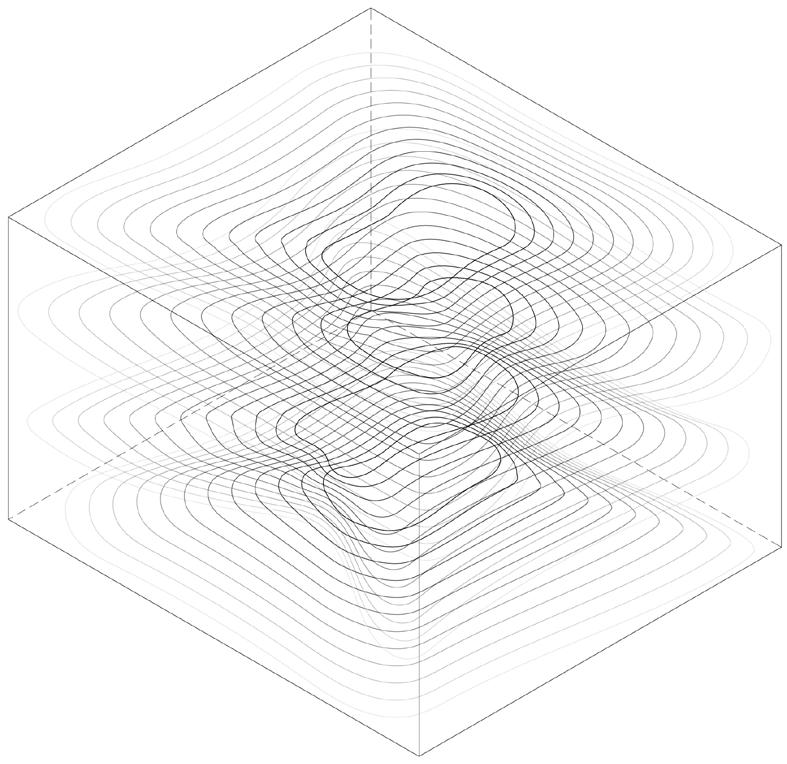

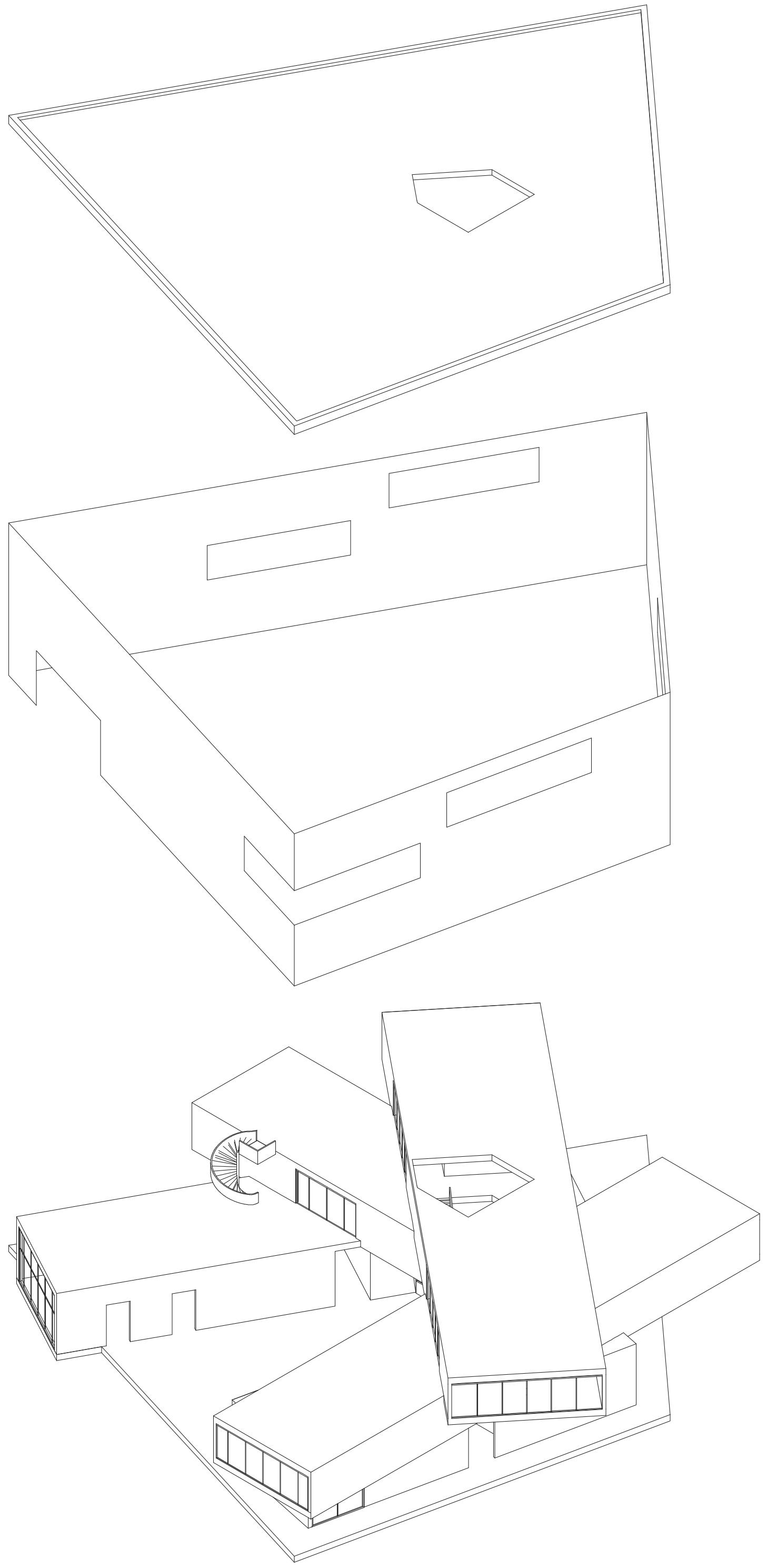

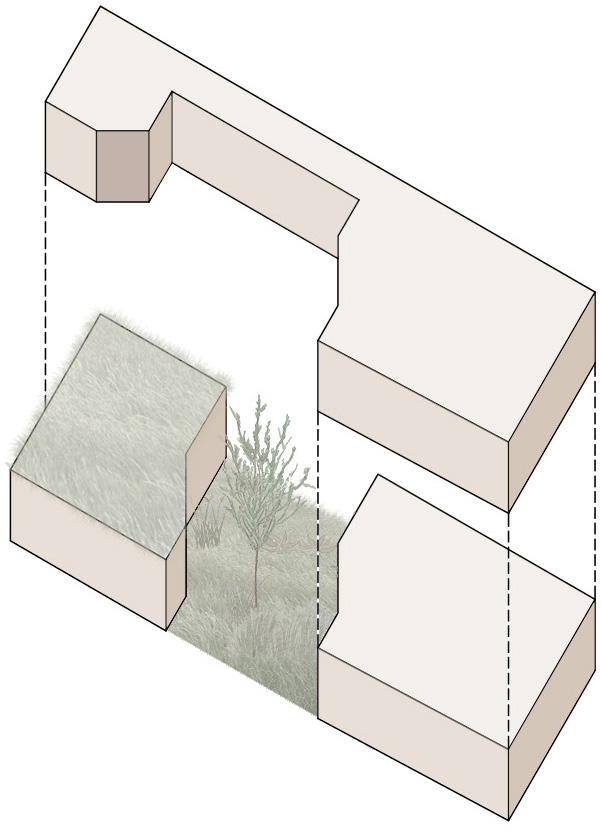

a. Un grand vide est créé au coeur d’un prisme orthogonal.
b. Le vide agit en tant que pôle énergétique. C’est autour de ce dernier que s’organisent les programmes ayant le plus grand potentiel créatif.
c. Enfin, le vide est un pôle climatique. Au centre, on retrouve des espaces frais, qui incitent l’usager à créer, à produire leur propre énergie en pratiquant leur art.

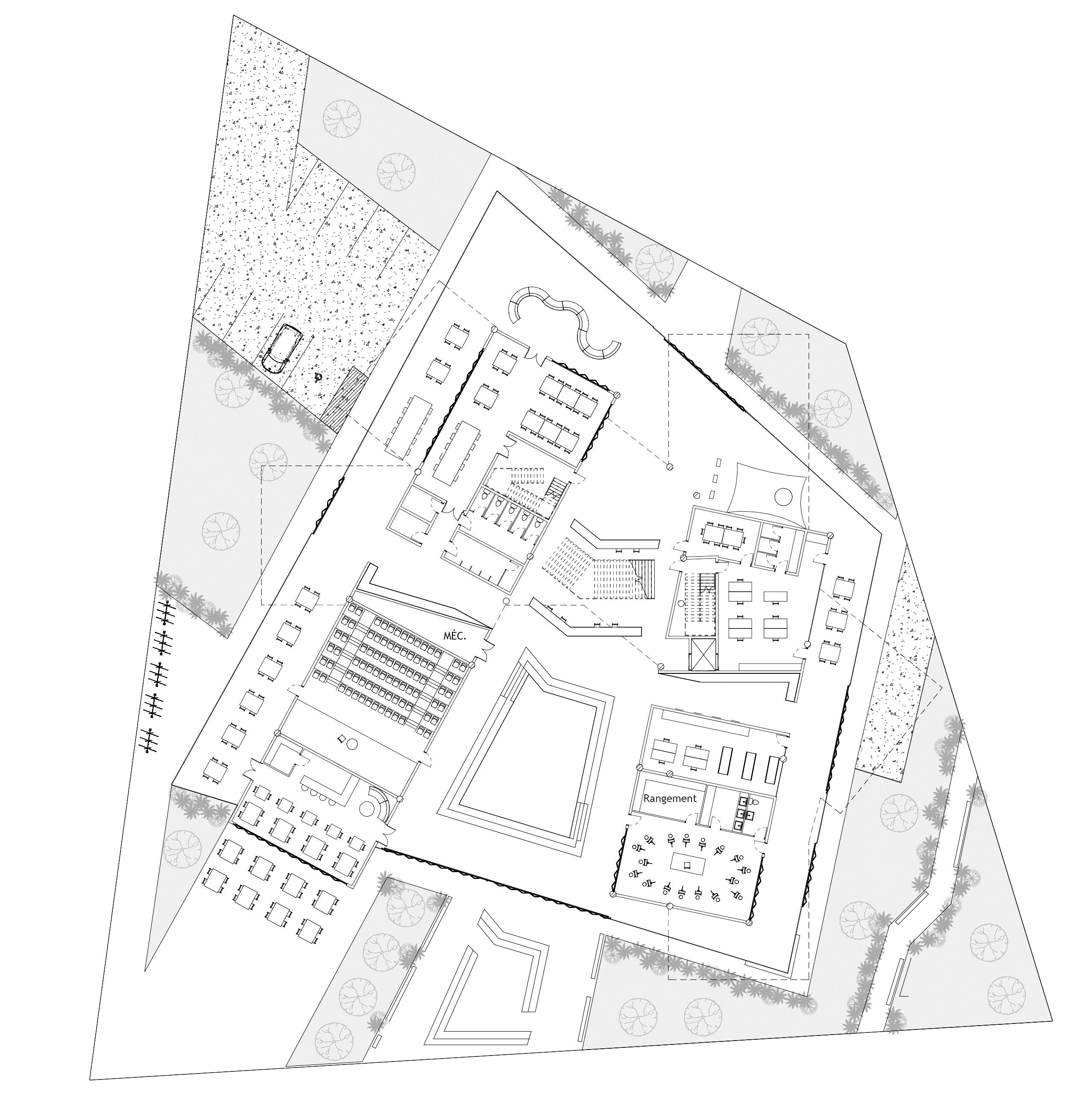

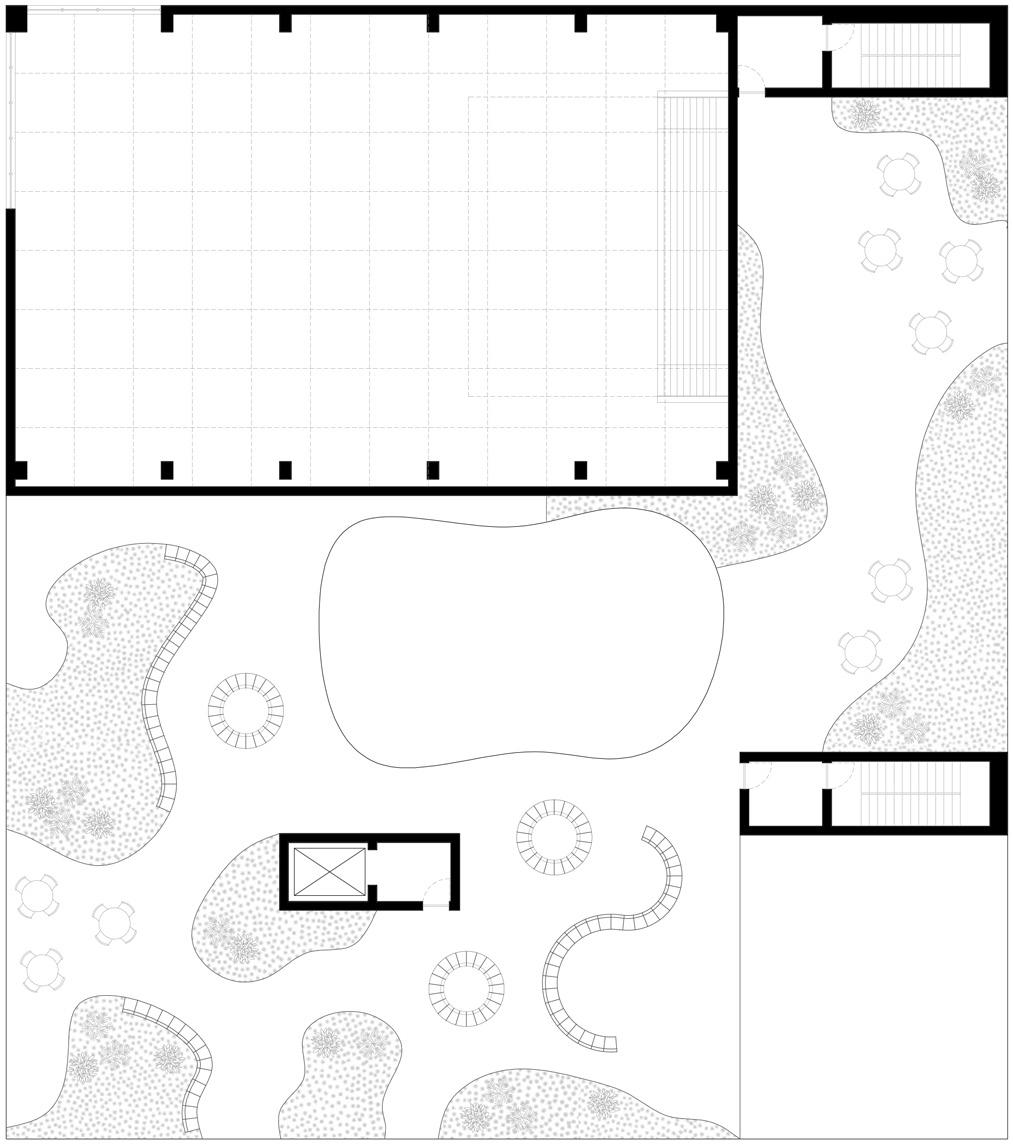

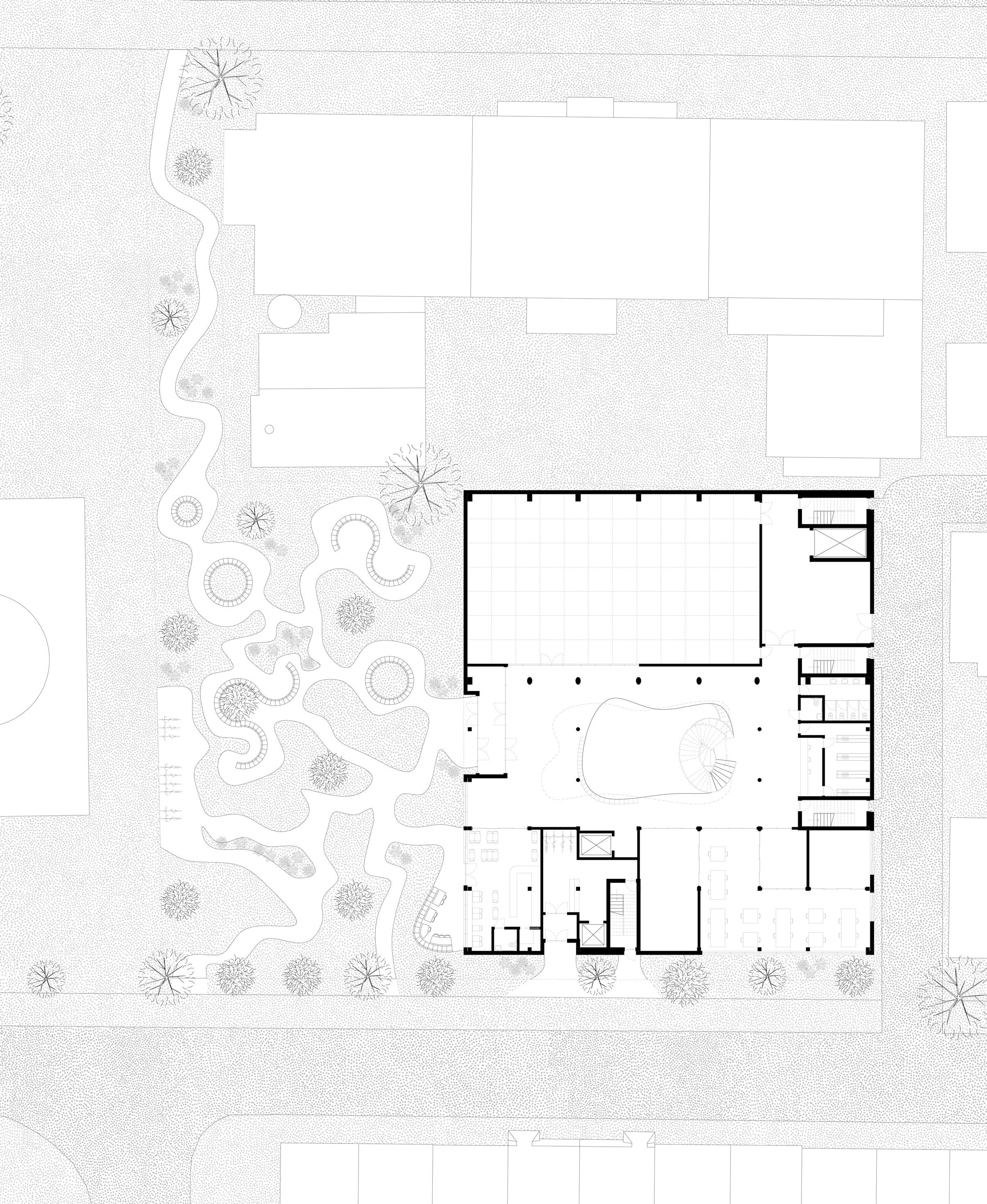

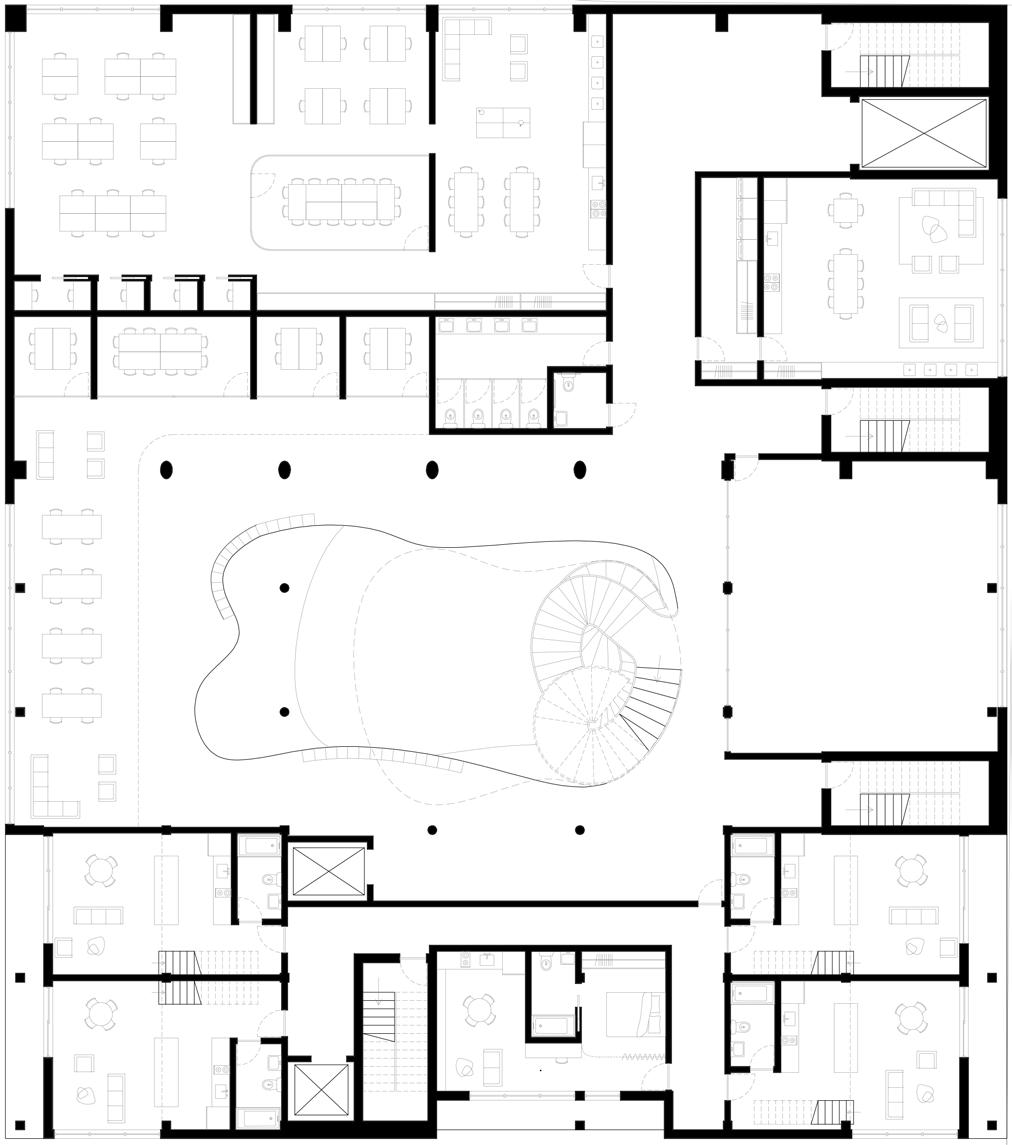

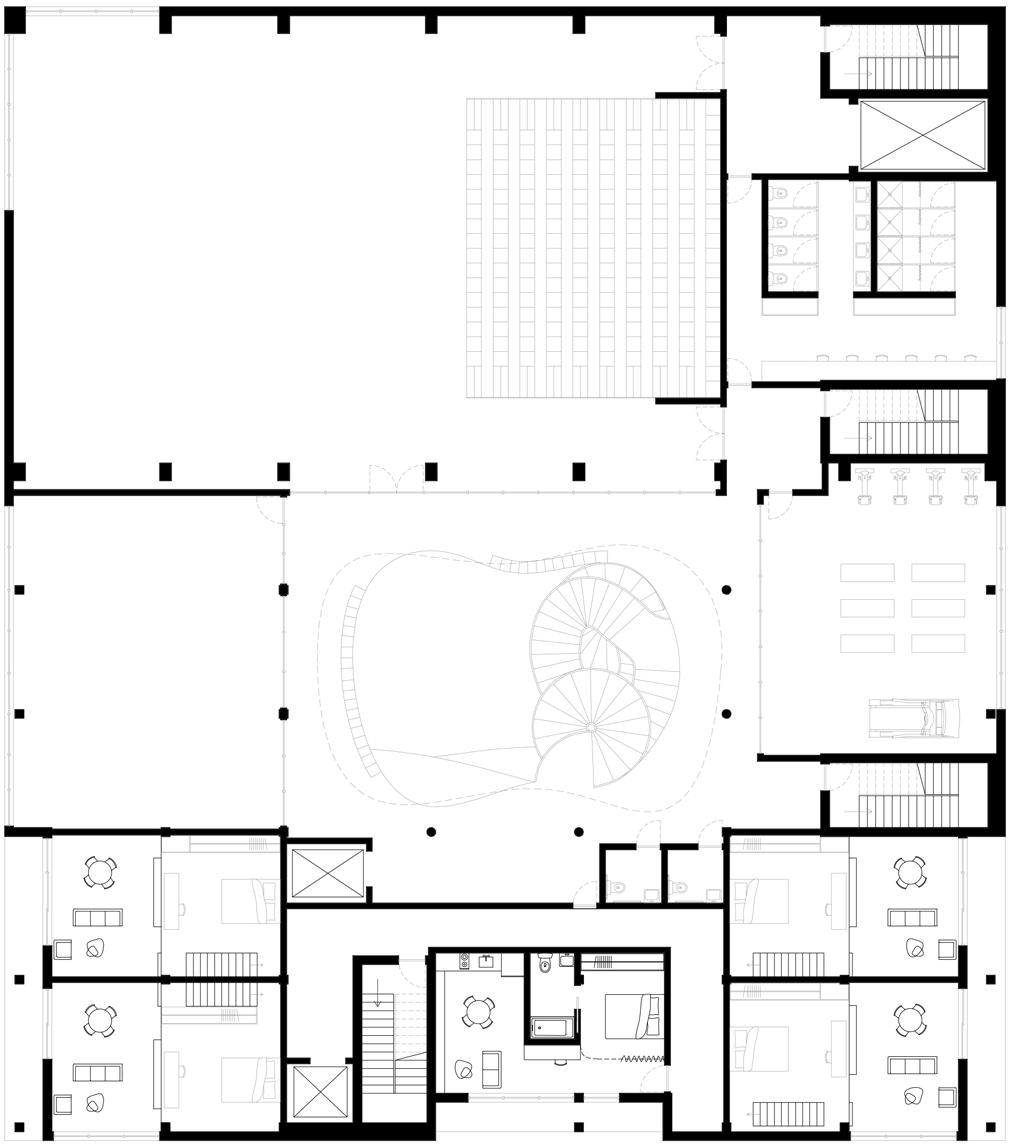

1. Foyer
2. Studio de représentation
3. Studio 02
4. Studio 03
5. Plateau extérieur
6. Salle d’entrainement
7. Espace de repos pour danseurs
8. Vestiaire / loges
9. Salle d’exposition 02
10. Espace de cotravail en design
11. Résidences d’artistes
12. Administration
13. Terrasse
14. Salle technique / réception
15. Entreposage

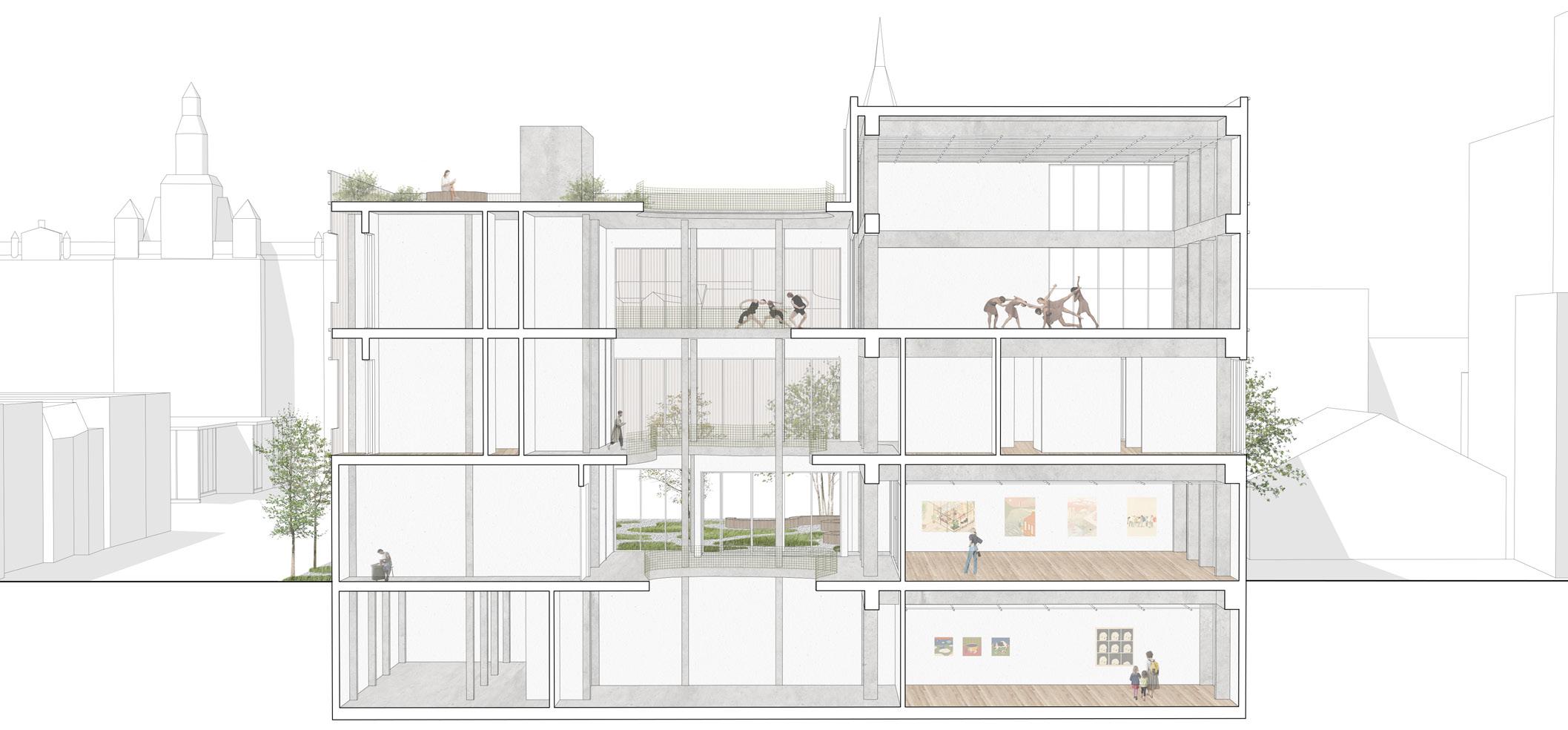

La forme du vide diffère à chaque étage. Tout d’abord, il est percé dans le but de forcer un contact visuel entre les différentes disciplines artistiques. Puis, sa forme organique à l’apparence aléatoire organise la circulation dans le foyer. Elle incite à la pause, à l’échange et à l’observation.

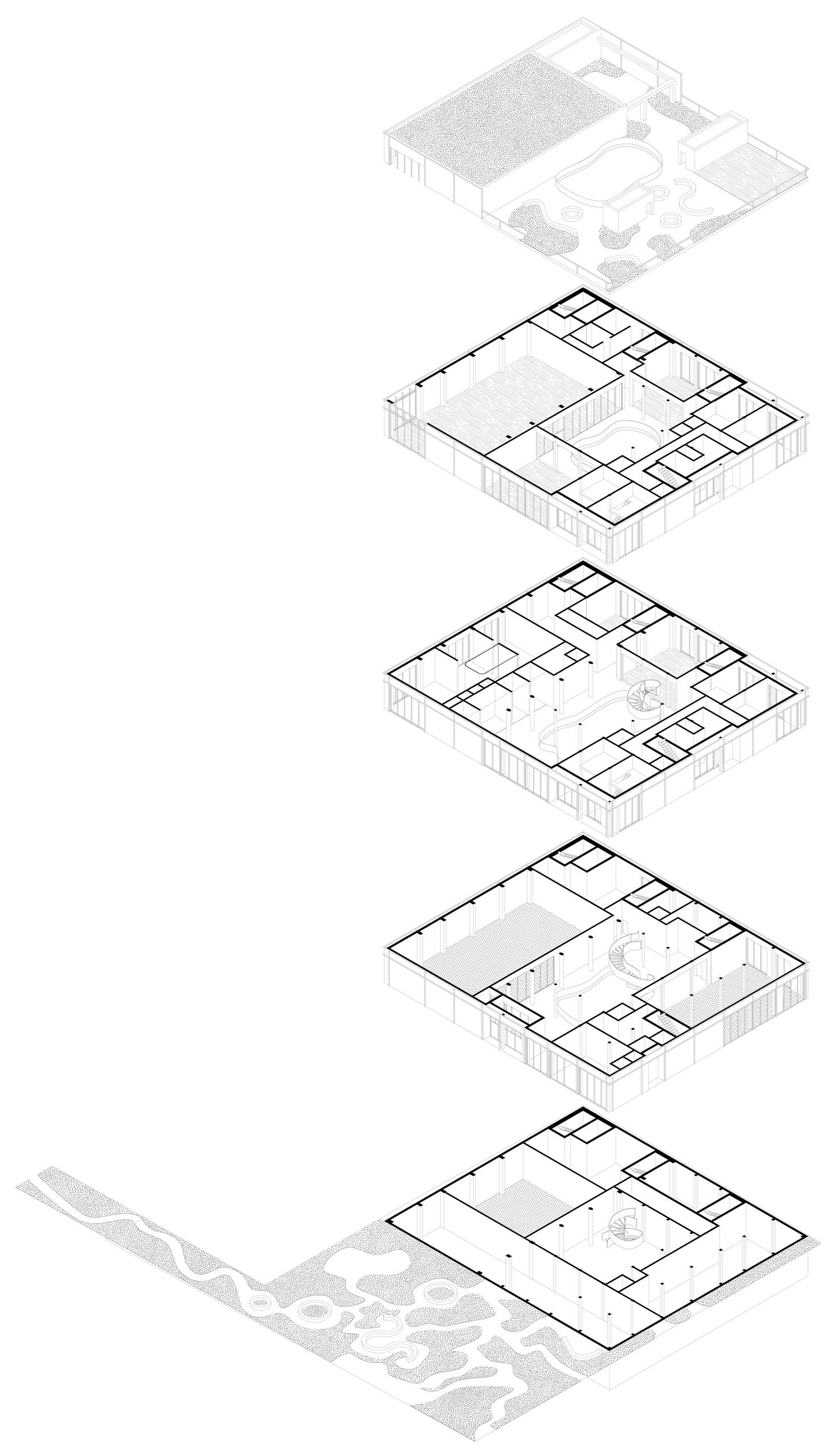

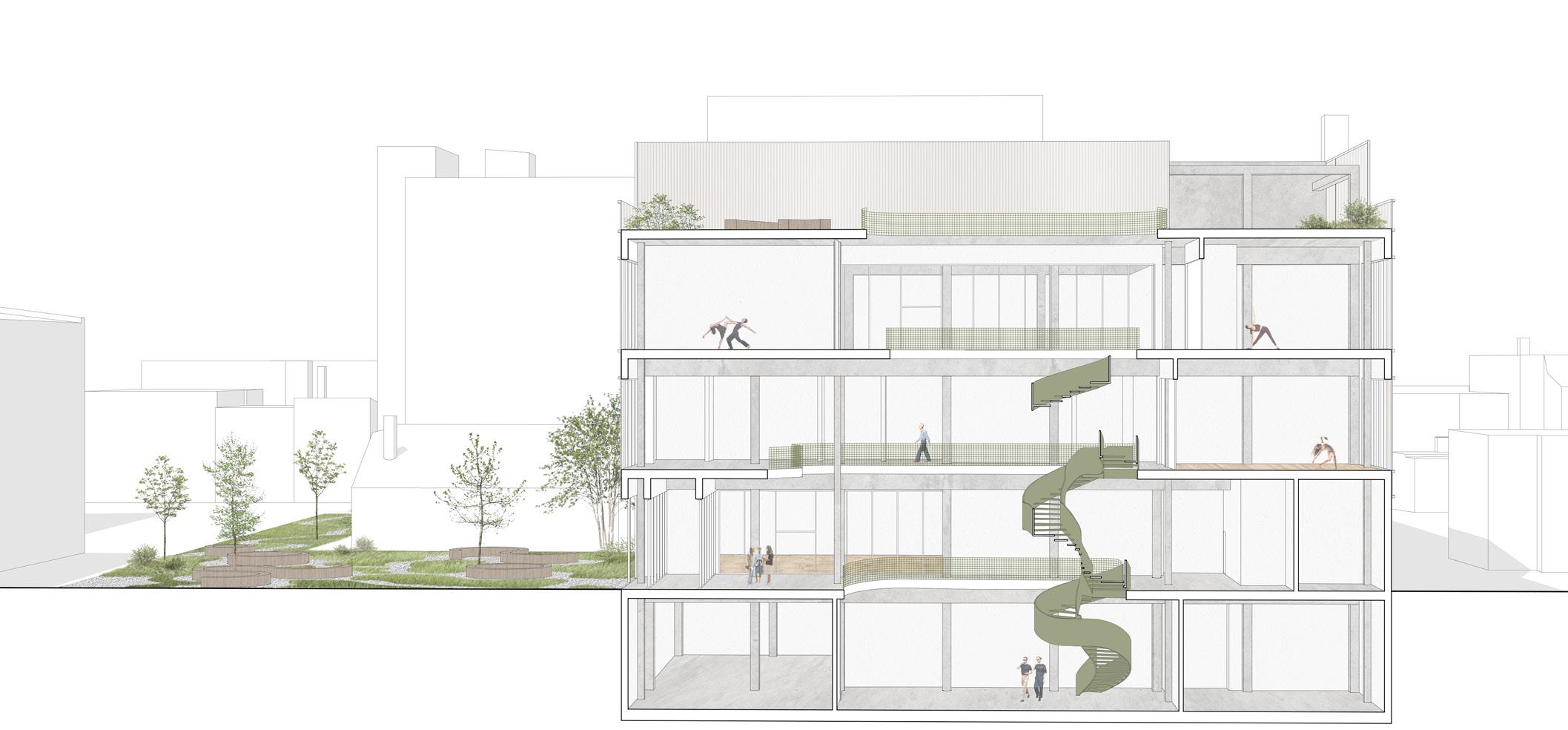

Vue axonométrique
Élévation ouest

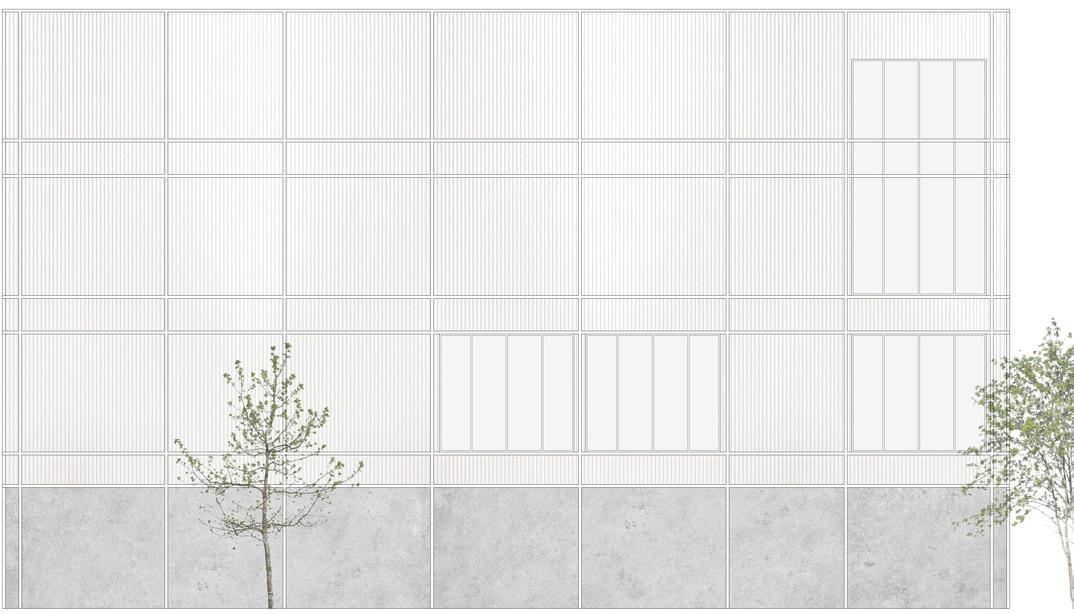

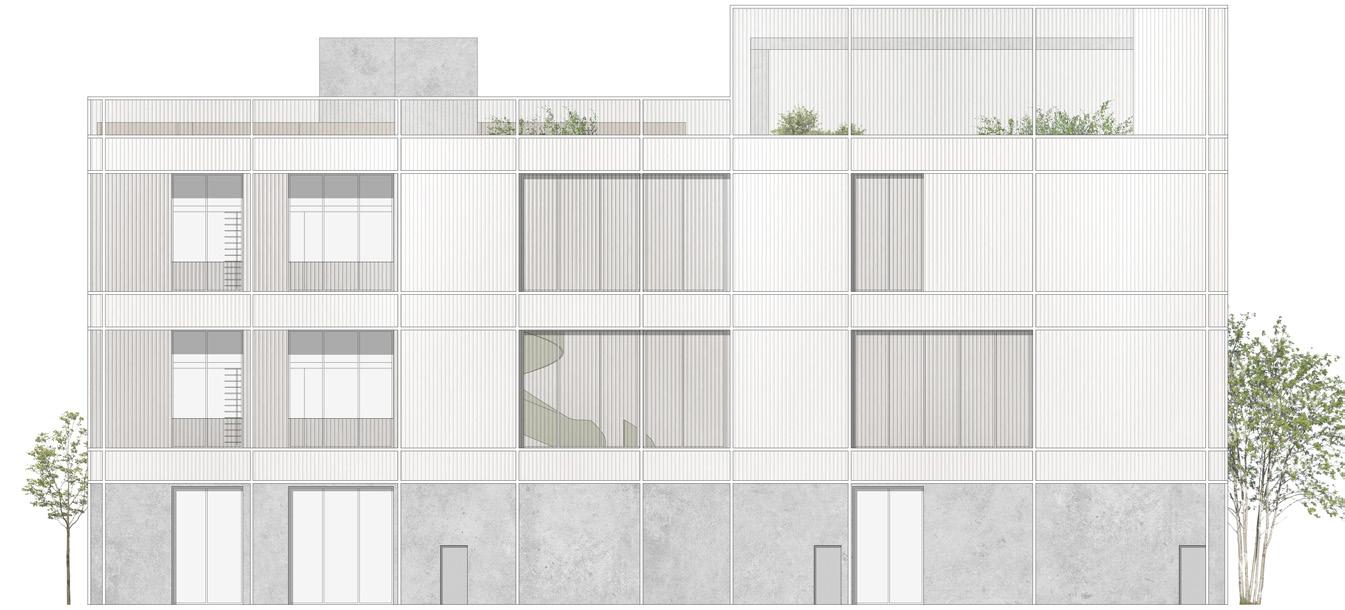

Élévation nord

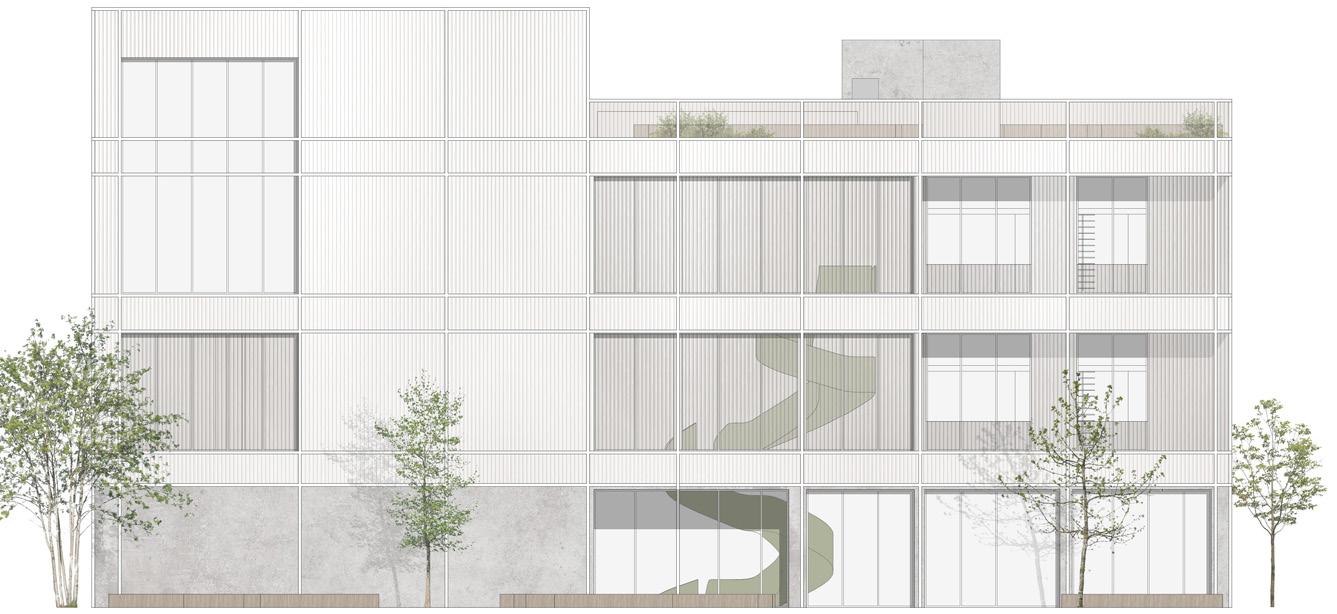

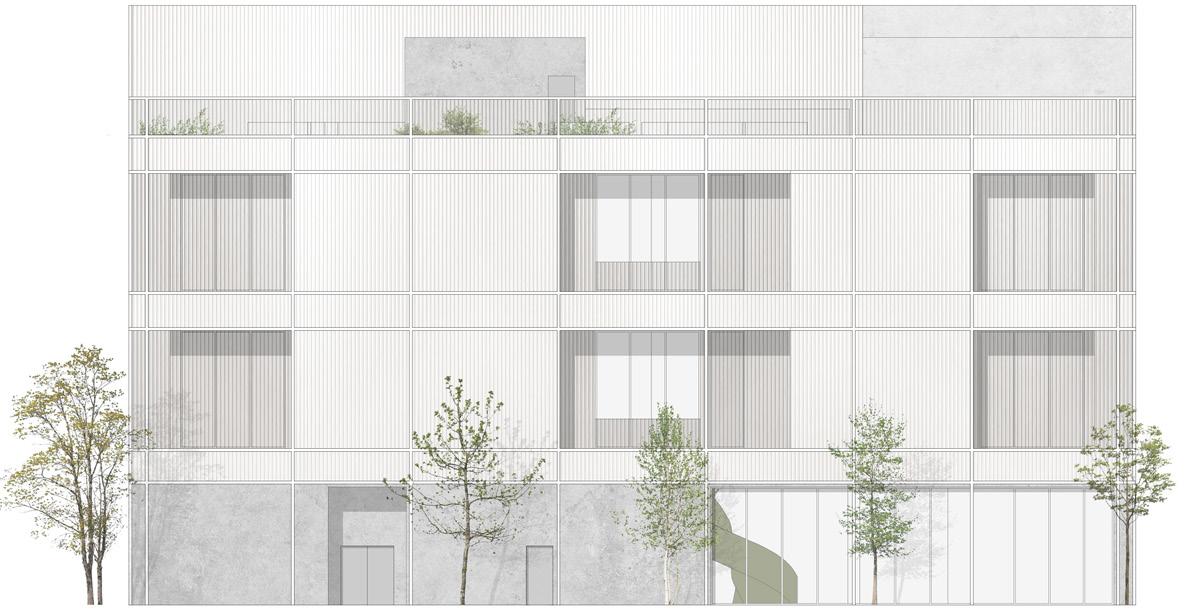

Élévation est
Élévation sud

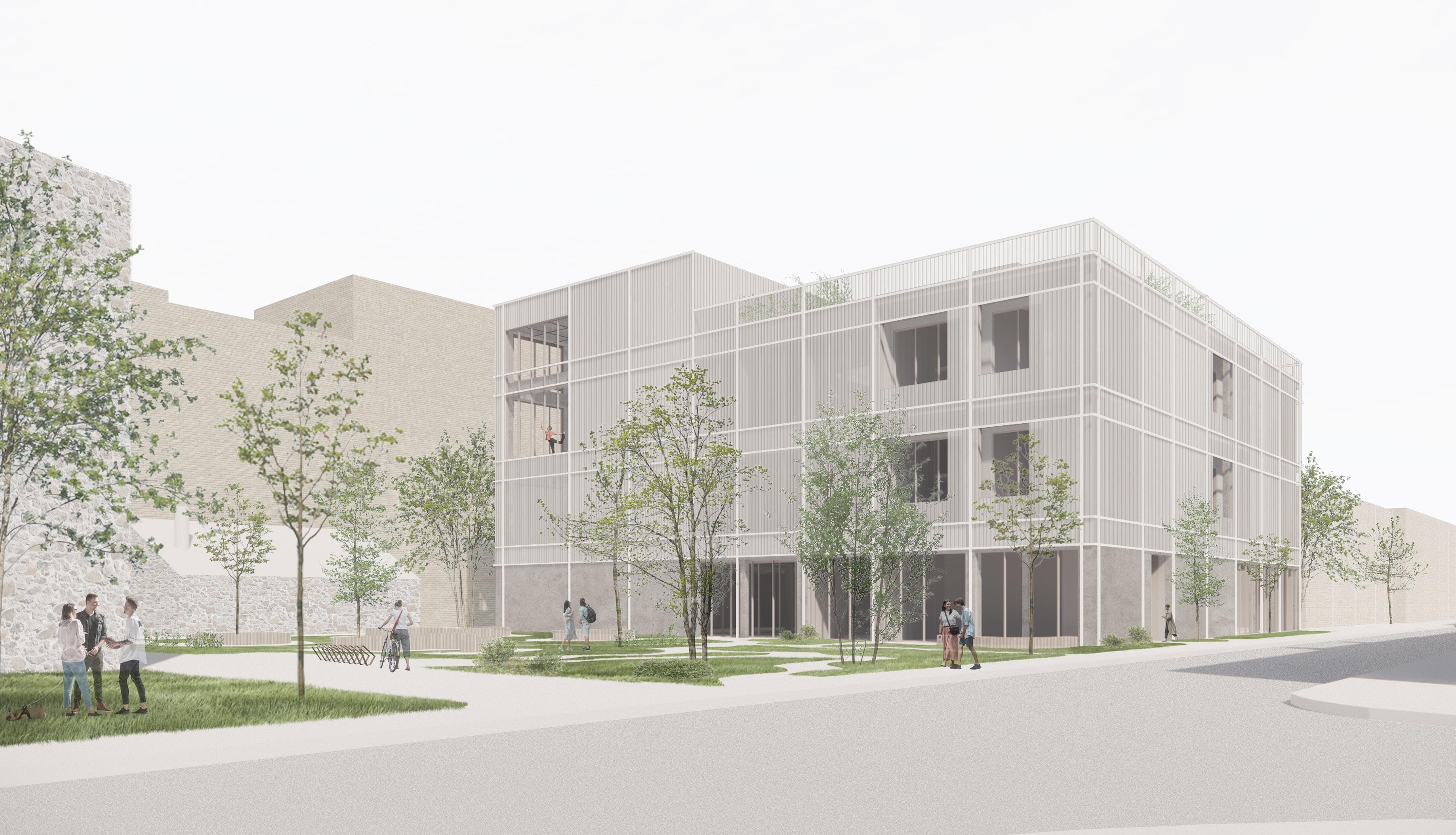

En façade, on retrouve un revêtement à double couche de polycarbonate. Ce dernier filtre la lumière et les regards. Il apporte différentes atmosphères à travers la journée et il préserve l’intimité des danseurs qui s’exercent. De nuit, il transforme le pôle en émetteur de lumière.
Duplex Beaumont
ATELIER :
SESSION :
TUTEUR :
ÉQUIPE :
DURÉE :
TYPE :
LIEU :
ARC2011 - G - Atelier d’architecture 3
B2 - Automne 2022
Lea Zeppetelli
Individuel
4 semaines
Nouveau bâtiment
Marconi-Alexandra, Montréal, QC.
À une époque où les ainés ont du mal à avoir accès à des soins de qualité et se retrouvent souvent isolés, le duplex multigénérationnel gagne en popularité en augmentant la proximité entre les membres d’une famille, mais aussi en permettant à la population vieillissante de vivre dignement, dans le confort de leur chez-soi, aussi longtemps que possible. Le duplex présenté ici, implanté dans le quartier hétéroclite Marconi-Alexandra, s’adresse donc à une famille de quatre ainsi qu’un couple d’ainés.

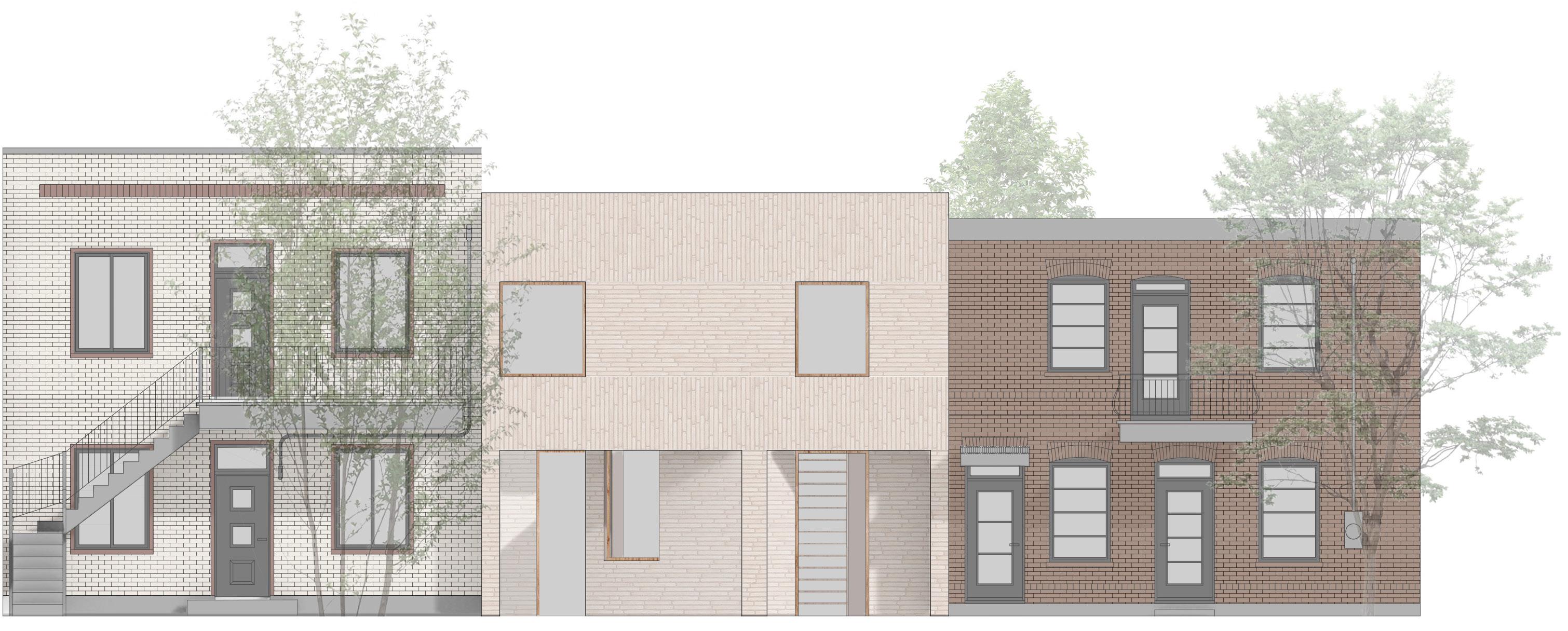

Le volume, initialement rectangulaire et plein, est fissuré afin de séparer les deux habitations. Puis, la faille est pansée par un grand espace vert, rassembleur, qui agit en tant que lien entre les deux demeures.
L’habitation des ainés est reculée au fond du lot et ne comporte qu’un étage afin de permettre une plus grande durée d’occupation.

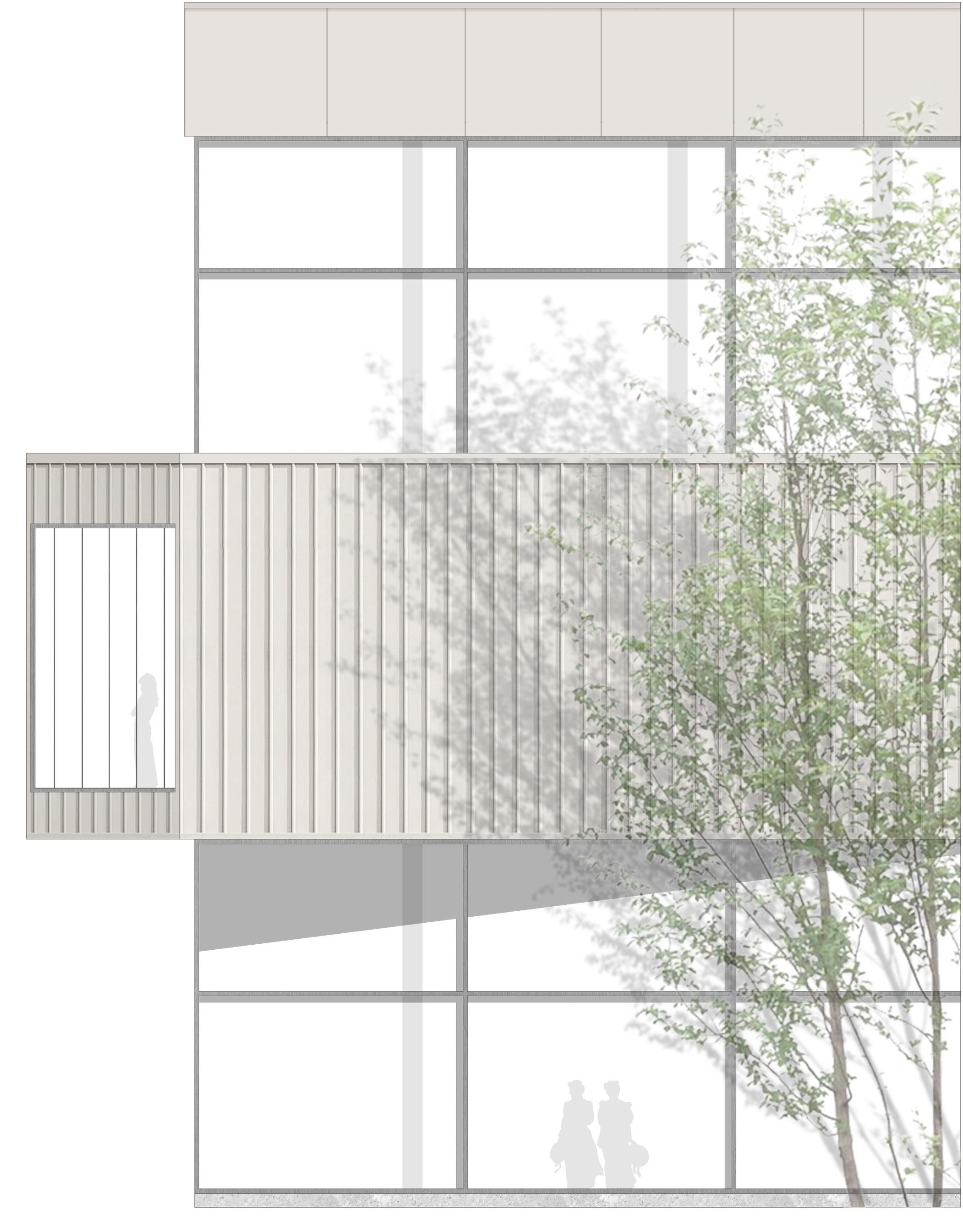

L’habitation familiale quant à elle s’implante principalement à l’avant du site, mais s’étire jusqu’à la demeure arrière par une passerelle, permettant ainsi un lien supplémentaire, autant physique que métaphorique, entre les deux familles.

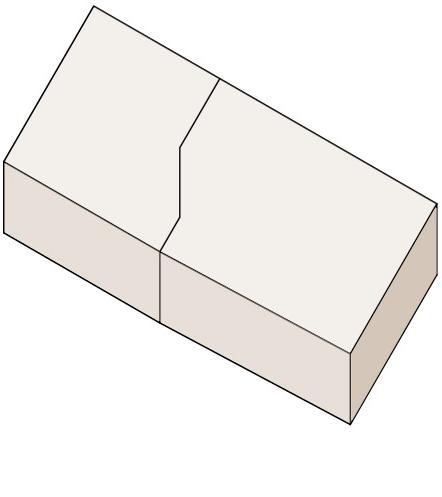

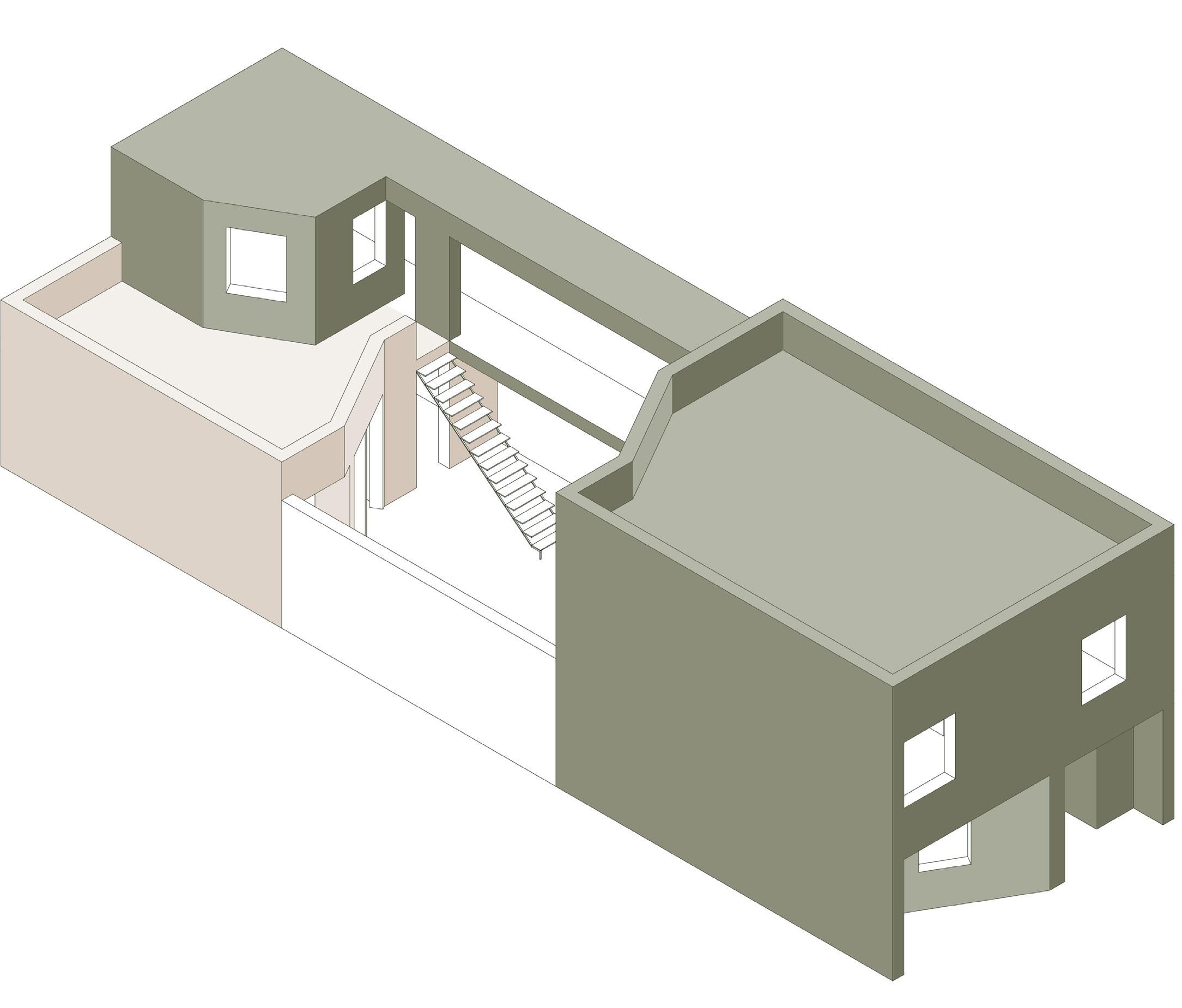

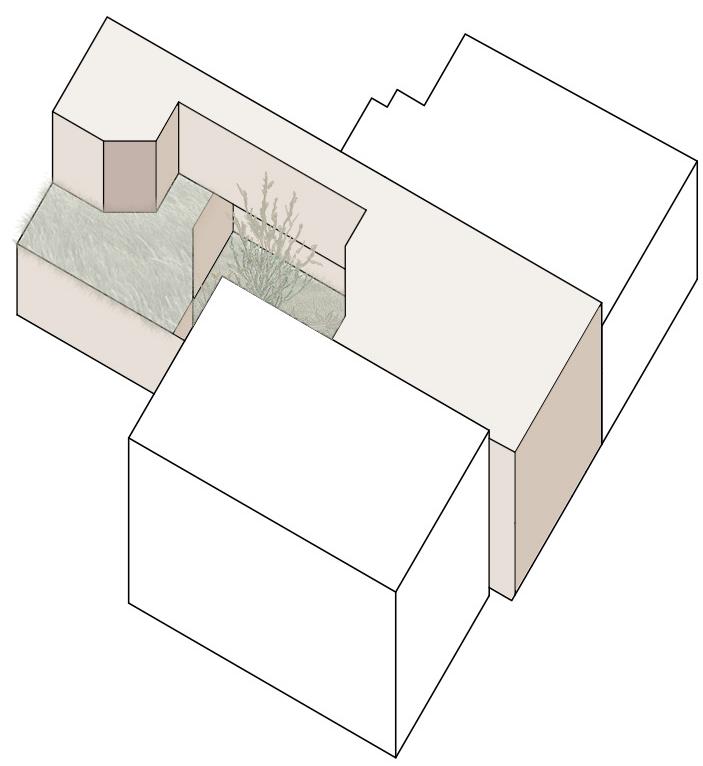

Phases conceptuelles
1. Logement pour aînés
2. Logement pour petite famille

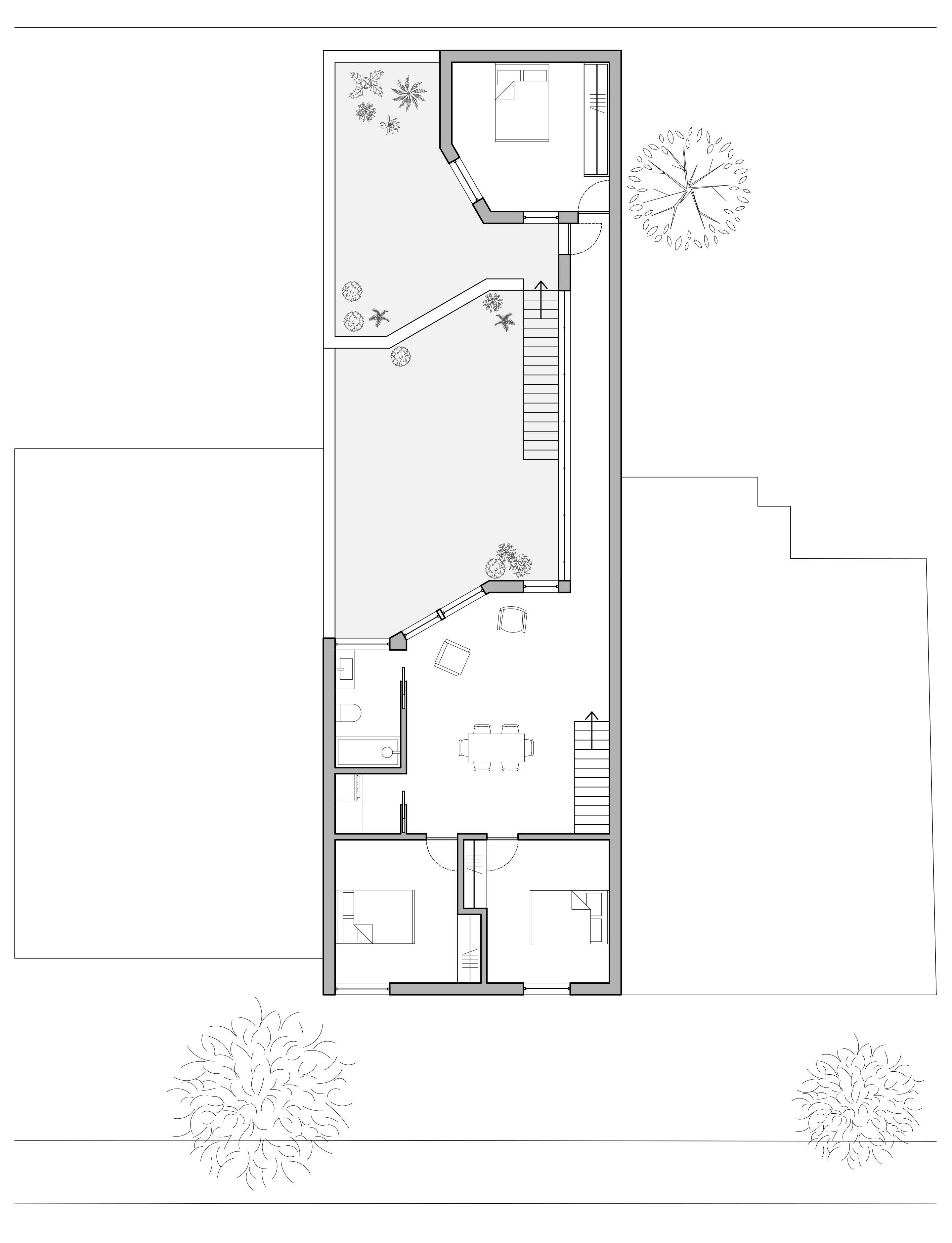

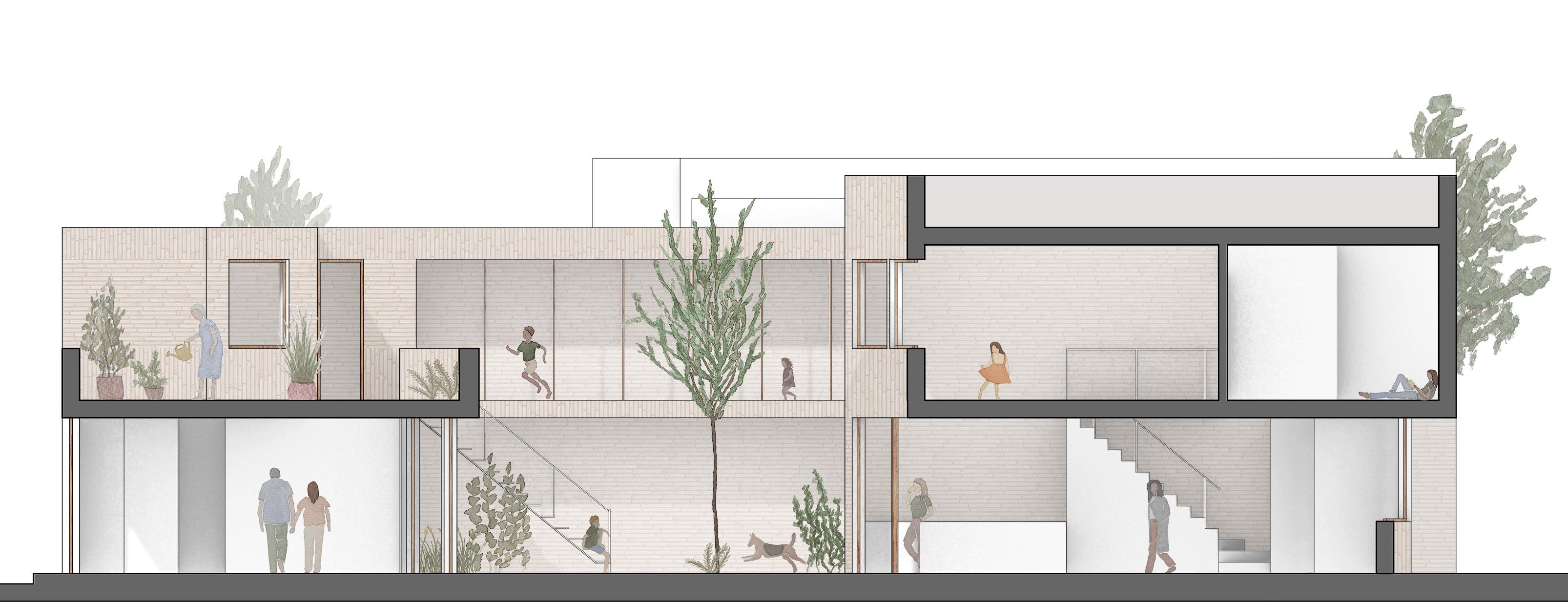

La cour intérieure est vue comme un élément rassembleur qui permet des échanges entre les membres de la famille. Elle permet aussi de créer un écran d’intimité et un espace tampon entre les deux résidences. À plus long terme, la résidence arrière pourrait aussi loger un jeune couple d’étudiants ou de professionnels.
LES MAISONS DE LA CLAIRIÈRE
COURS :
SESSION :
ENSEIGNANT :
ÉQUIPE :
DURÉE :
TYPE :
LIEU :
ARC3018 - Atelier de conservation
B3- Hiver 2024
Claudine Déom et Gyslaine De Grandpré
En collaboration avec Maude Lavigne et Renaud Côté-Giguère
6 semaines
Requalification patrimoniale
Couvent des Soeurs missionnaires du Christ-Roi, Laval, Qc.
Le projet Les Maisons de la Clairière tire son nom de la caractéristique distinctive du site : une zone dégagée de végétation au cœur même de l’emplacement. C’est précisément à cet endroit que l’on retrouve les trois bâtiments existants du couvent des sœurs missionnaires de Laval, en plus d’une nouvelle branche qui y est ajoutée. Le caractère paisible et naturel du lieu nous a fortement inspirés à développer un programme qui ferait bénéficier les personnes âgées ainsi que les personnes autistes de ce havre de paix. D’ailleurs, ce sont aussi deux groupes qui profitent grandement de la mixité sociale.
Le programme se décline en trois phases. Dans un premier temps, une résidence pour personnes âgées est aménagée à même l’ancien couvent. Ce choix permet un réemploi du bâtiment sans modifications majeures. Puis, dans un second temps, une branche est ajoutée à l’arrière du bâtiment. Cette dernière est composée de trois maisons adaptées pouvant chacune accueillir 4 personnes autistes. Enfin, la chapelle du couvent ainsi que l’ancienne maison qui le compose seront transformées en maison de la culture, lieu de rencontre entre les deux groupes et le reste de la communauté.

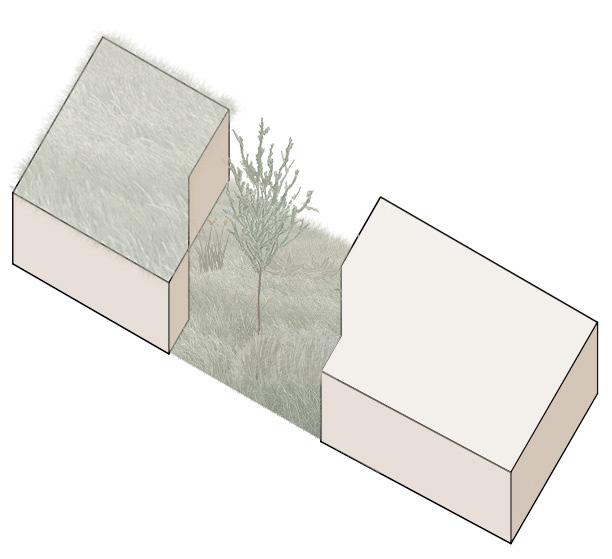

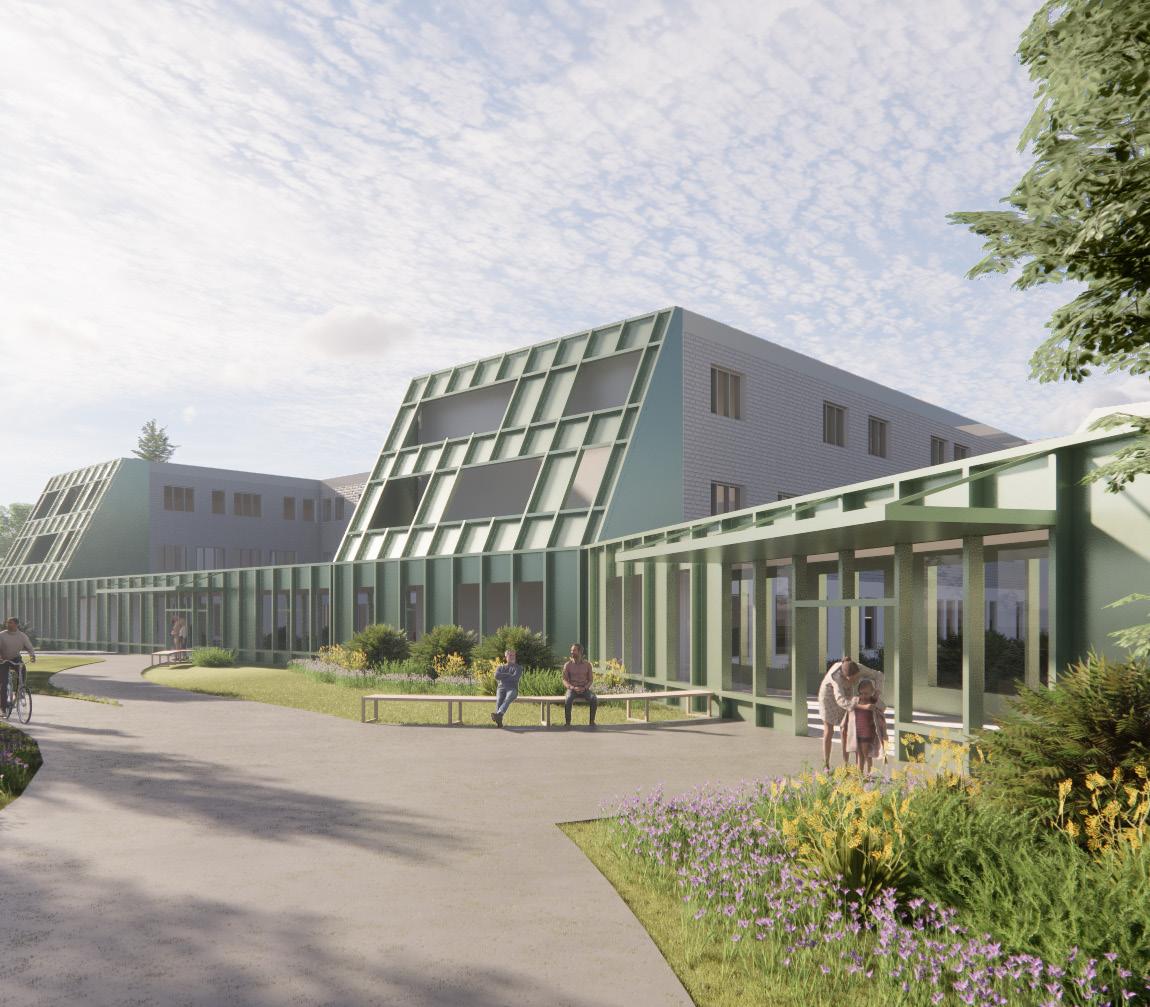

Site naturel, bâtiment existant et intervention
Pour poursuivre la mission des sœurs qui habitaient le couvent, l’ensemble sera consacré à la communauté ainsi qu’à des populations plus vulnérables. De plus, la disposition de l’extension se fait en continuité avec les différentes phases de construction du couvent. Enfin, la nouvelle branche permet l’ajout progressif de maison alternative. Ces dernières sont situées à l’endroit le plus calme du site, délicatement déposées à travers la riche végétation.
Jardin et maisons alternatives

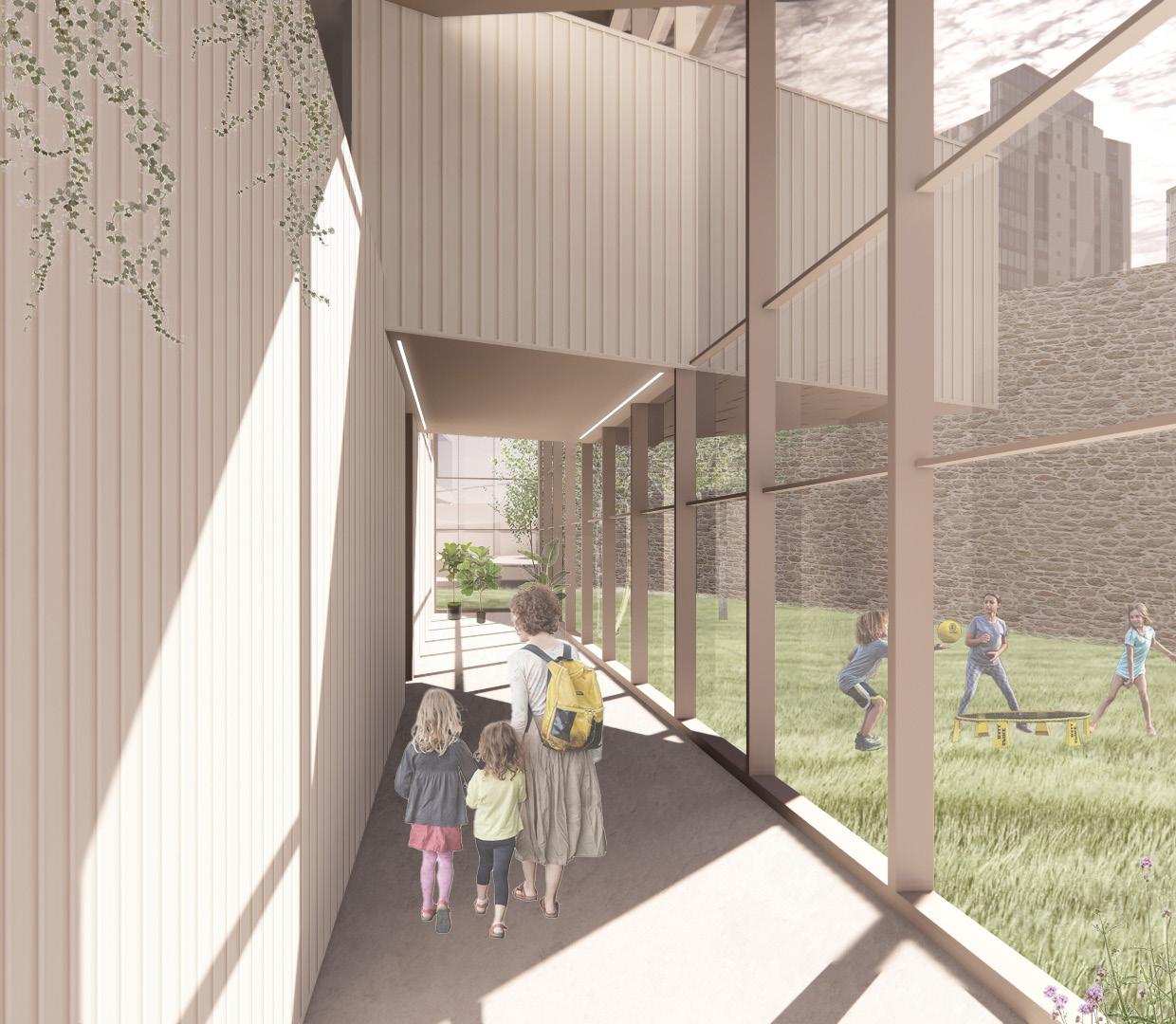

Cour intérieure
La cour intérieure, fermée par la nouvelle branche, est un lieu paisible pour tous les habitants. D’une part elle crée un pont entre l’ancien et le nouveau, mais elle permet aussi de créer un espace tampon entre le commun et le privé. Dans cet ordre d’idées, toutes les chambres ont une vue sur la cour, de même qu’une grande partie des espaces pouvant être partagée entre les communautés.

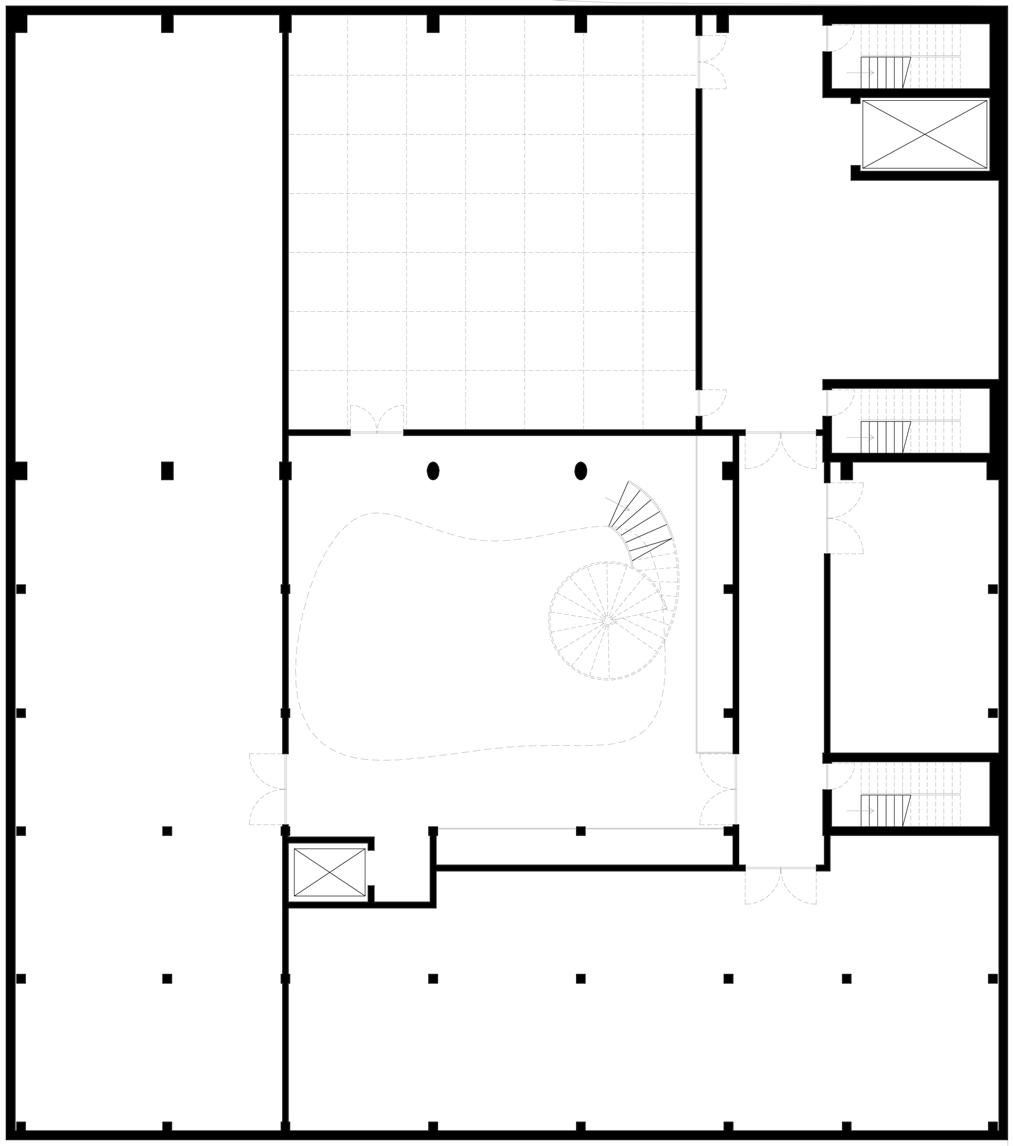

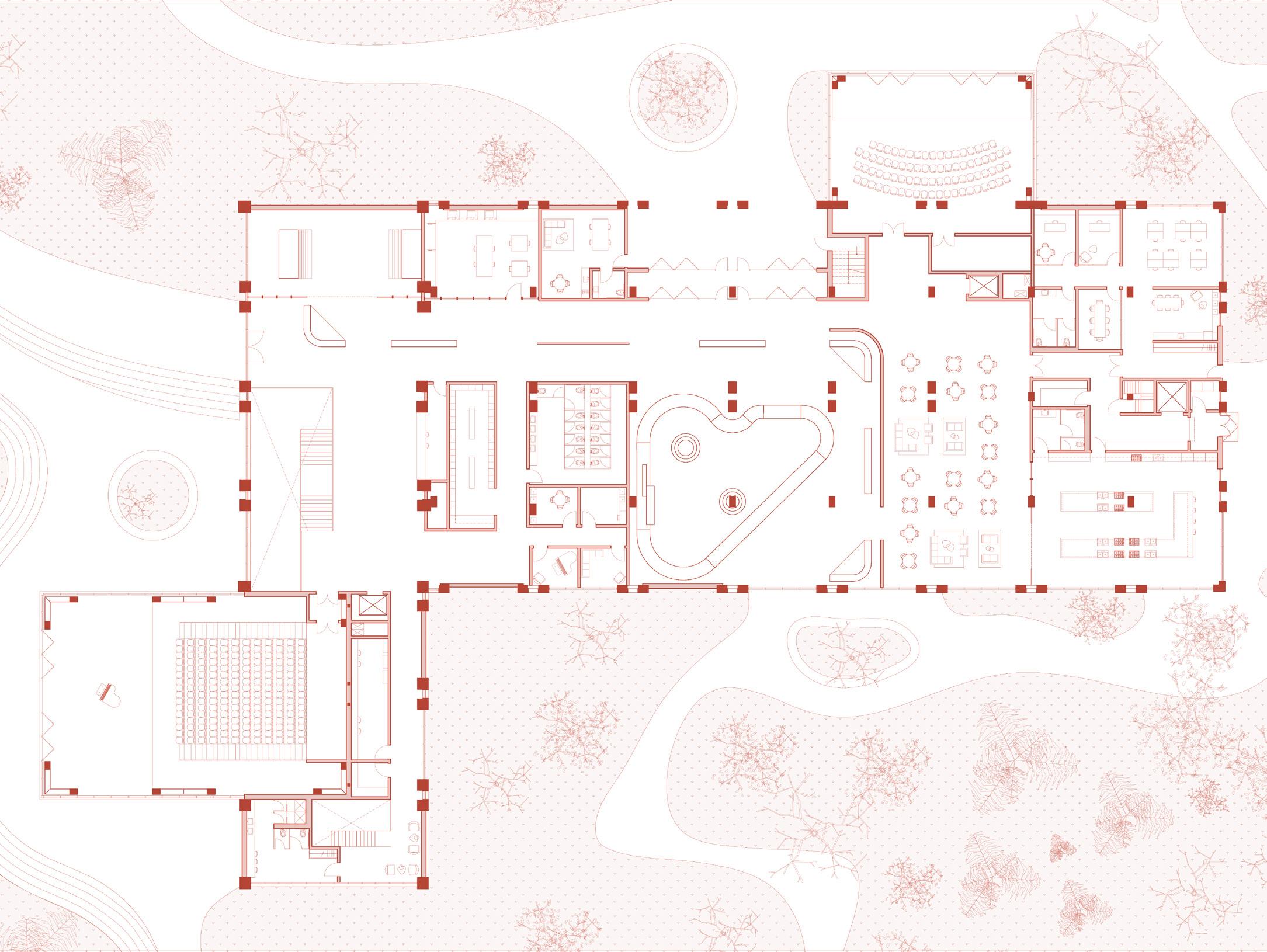

Niveau 1
Niveau 2

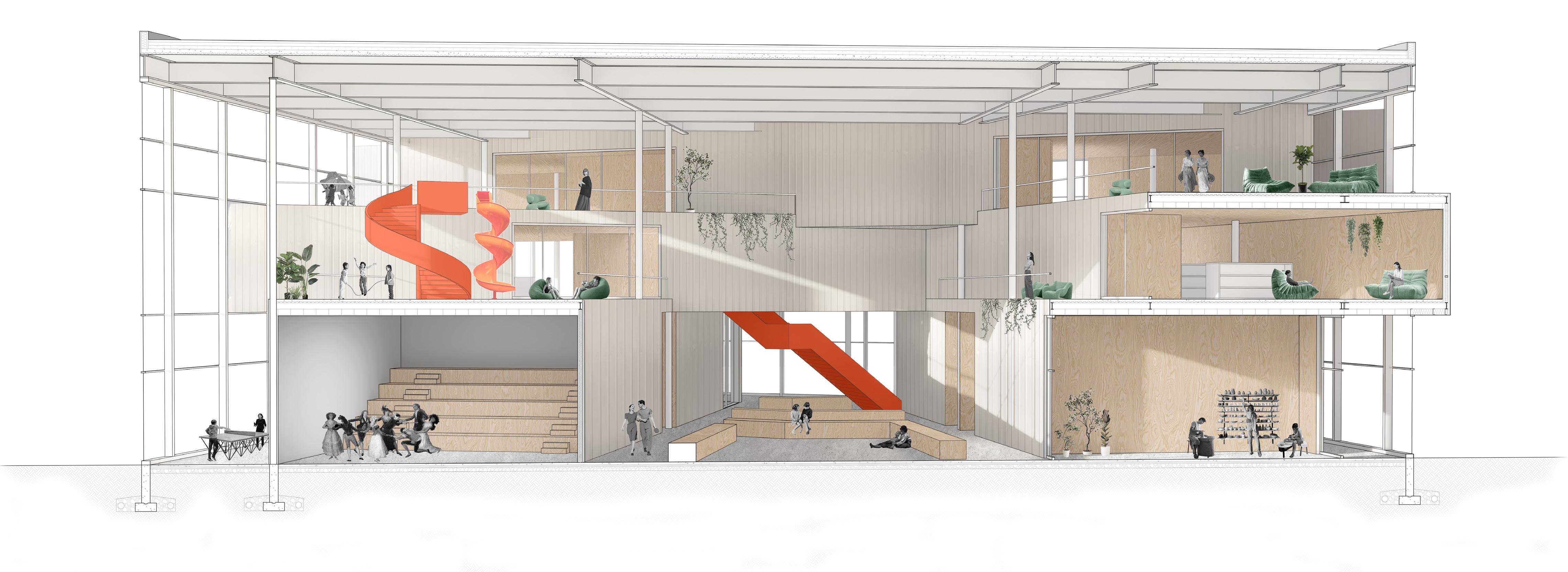

Relation intérieure / extérieure

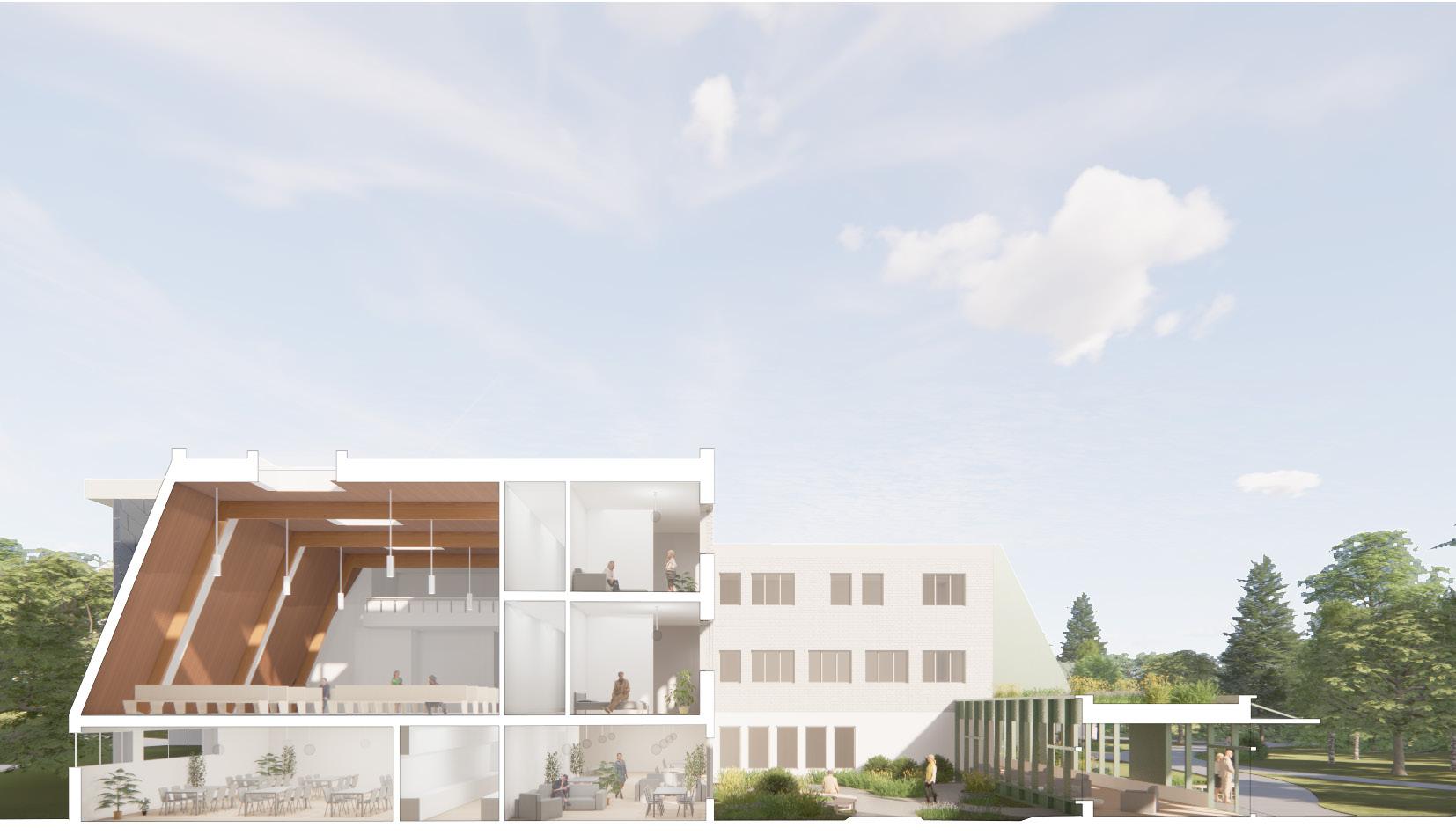

La chapelle existante est transformée en salle de concert. L’intégration de la maison de la culture au reste du programme est une façon d’apporter la culture directement aux ainés et aux personnes autistes, deux groupes pour qui il peut être plus complexe d’accéder à des bibliothèques, des galeries d’art ou des salles de spectacle. Ainsi, les concerts de guitare sont aussi accessibles que la cuisine commune ou le jardin.
Bloc-à-bloc
ATELIER :
SESSION :
TUTEUR :
ÉQUIPE :
DURÉE :
TYPE :
LIEU :
ARC2012 - D- Atelier d’architecture 4
B2 - Hiver 2023
Guillaume Pelletier
En collaboration avec Sophie Ethier
14 semaines
Nouveau bâtiment
Bassin Peel, Montréal, QC.

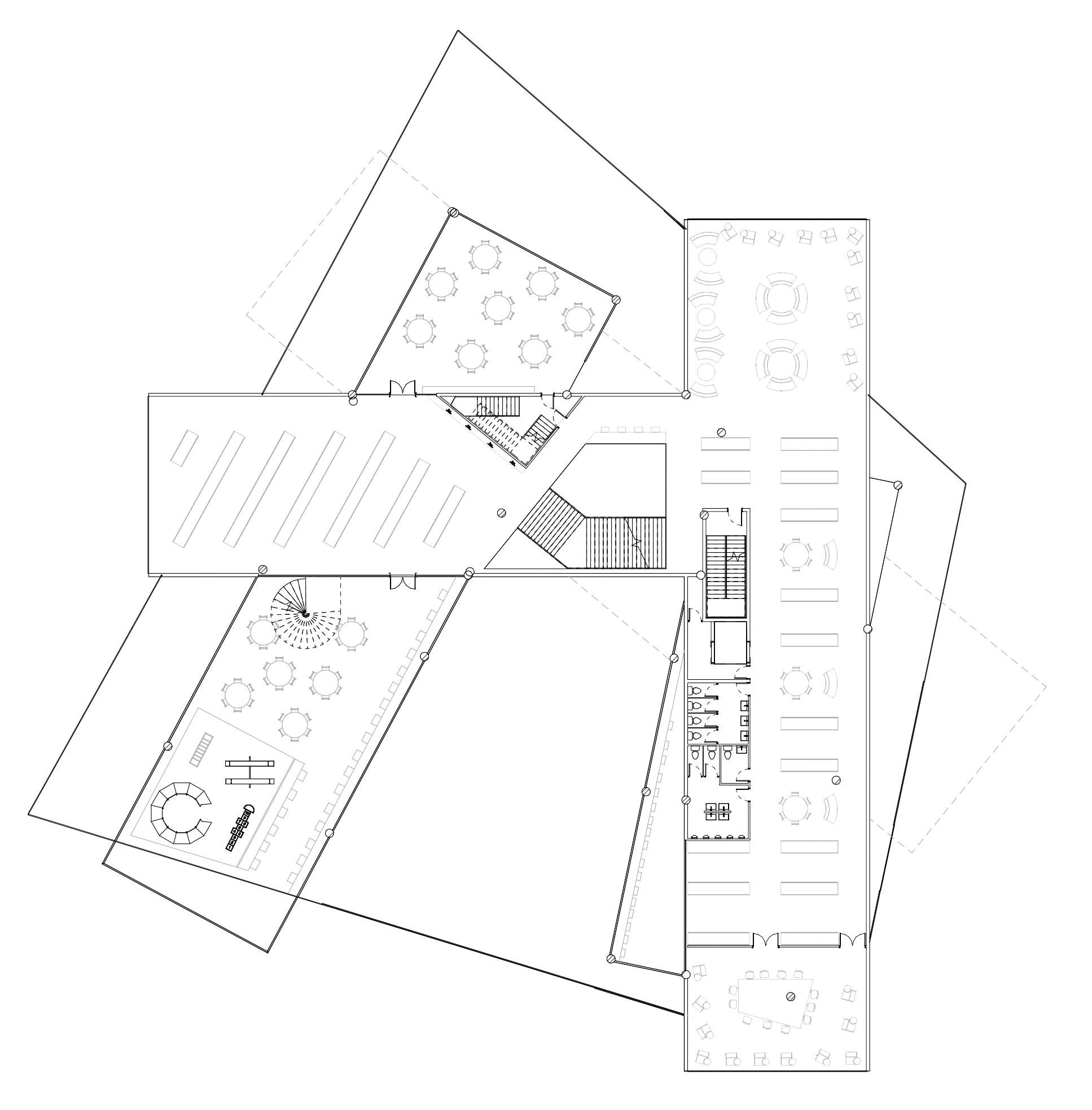

Inspiré d’une émission jeunesse québécoise, Bloc-à-Bloc est une médiathèque qui stimule l’imaginaire et rappelle les jeux de construction ludiques des enfants. Le cœur du projet est composé d’une empilade de blocs, tous orientés en fonction des vues uniques que le site du Bassin Peel peut offrir. L’empilade est ensuite recouverte d’une grande structure semi-transparente qui crée une large zone tampon à l’extérieur des blocs. Les nombreuses terrasses créées par l’empilade peuvent donc être utilisées tout au long de l’année, peu importe la température.
Cette zone ambiguë entre l’intérieur et l’extérieur propose une solution à la question du climat québécois. Avec sa ventilation naturelle et son système de verre performant, elle permet une grande variété d’ambiances et de climats qui viennent qualifier les différents programmes que l’on retrouve dans la médiathèque.
Bloc-à-Bloc est pensé comme un troisième lieu, là où il est possible d’apprendre, de découvrir, et surtout de s’amuser.

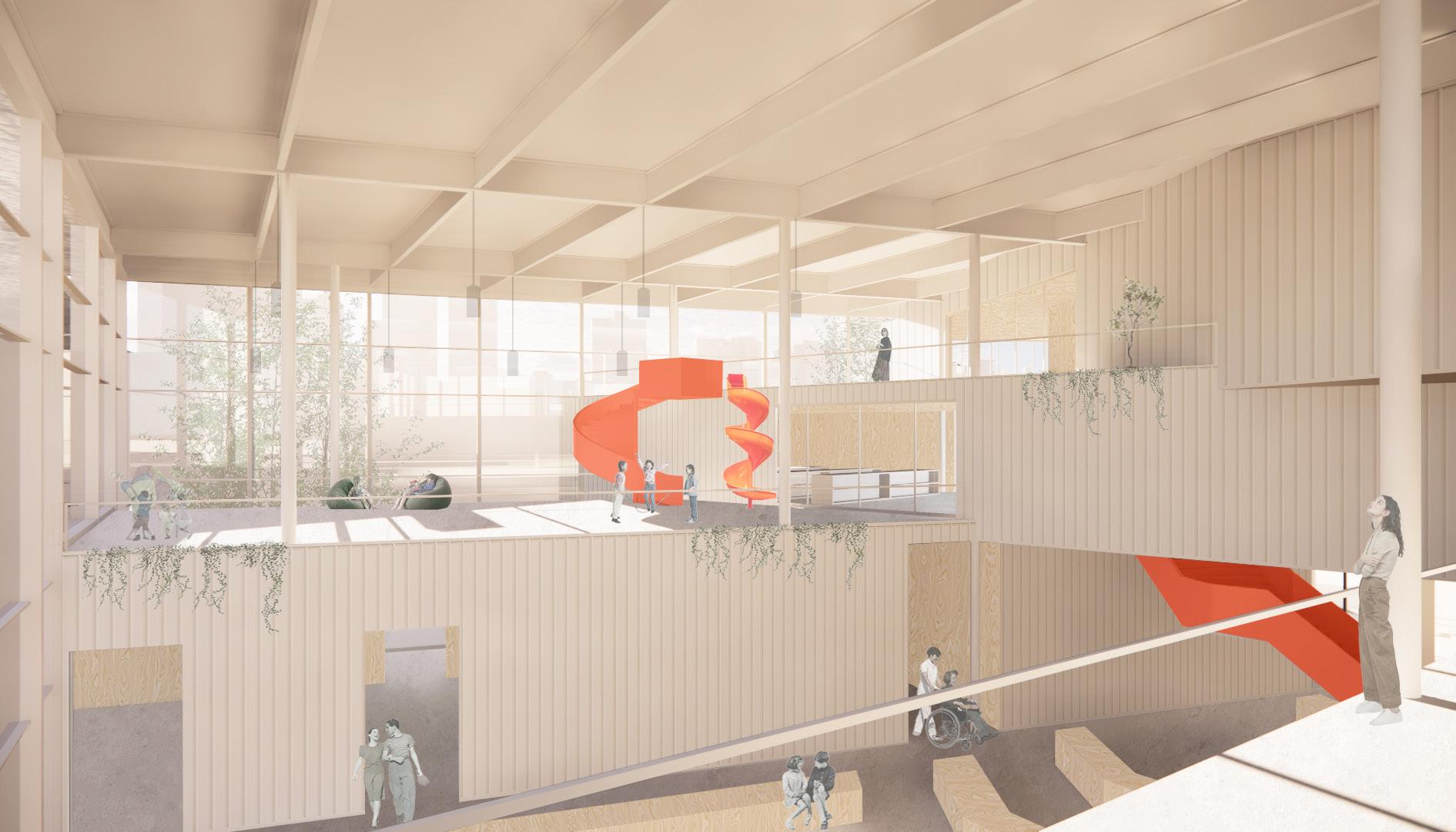

Les terrasses permettent un contact entre les différents programmes et les différents groupes qui habiteront les lieux. Elles accentuent l’aspect ludique de l’espace et placent l’usager à mi-chemin entre l’intérieur et l’extérieur.
Vue des interstices
Structure / enveloppe
Le bâtiment est supporté par une structure d’acier selon deux systèmes distincts. Les blocs intérieurs ont une structure autonome et le système d’enveloppe est supporté par un ensemble de colonnes traversantes placées selon la trame des blocs.
1. Mur rideau triple virtage
2. Membrane 5 plis
3. Isolant rigide 25 mm
5. Drain de toiture
Jonction porte-à-faux inférieur 03 02
4. Isolant rigire - pente de 2%
6. Solin - pente de 6%
7. Isolant rigide - pente de 6%
8. Isolant rigide 152 mm
Jonction porte-à-faux supérieur
9. Platelage d’acier 50 mm
10. Poutre profilée en w 300 mm
11. Colombage métallique 102 mm
12. Ancrage de plafond suspendu 25 mm
13. Revêtement de contreplaqué 31 mm
14. Revêtement d’acier vertical 38 mm
15. Fourrure métallique horizontale 22 mm @ 406 mm
16. Fourrure métallique verticale 22 mm @ 406 mm
17. Attache thermique acs 152 mm @ 406 mm
18. Membrane pare-air/vapeur
19. Panneau de placoplatre extérieur 13 mm
1. Dalle de béton 76 mm
2. Platelage d’acier 50 mm
3. Revêtement de contreplaqué 31 mm
4. Fourrure métallique horizontale 22 mm @ 406 mm
5. Panneau de placoplatre extérieur 13 mm
6. Membrane pare-air/vapeur
7. Isolant rigide 152 mm
8. Attache thermique acs 152 mm @ 406 mm
9. Fourrure métallique verticale 22 mm @ 406 mm
10. Revêtement d’acier 38 mm
11. Colombage métallique 102 mm
12. Équerre de renfort d’acier 126 mm
13. Poutre profilée en w 300 mm
14. Solin - pente de 2%
15. Mur rideau triple virtage
