Caderno de Projeto Institucional

rama INTERIORES

Projeto Projeto iinstitucional nstitucional

SALA DOS PROFESSORES DO DESIGN

IFSUL CAMPUS PELOTAS

DESIGNERS RESPONSÁVEIS:

MARIANA DA SILVA LOPES

RAFAELA MORAES DA SILVA

PROJETO DE INTERIORES II - 07/2023

PROFESSORES:

GUSTAVO BROD E LESSANDRO ROSA

Quem somos? Quem somos?

O Escritório de design de interiores RAMA é comprometido em criar soluções inovadoras e com personalidade para ambientes. A equipe é empenhada em criar espaços que ofereçam conforto, praticidade e uma experiência única aos seus usuários. Com uma abordagem criativa e atenta aos detalhes, buscamos entender profundamente as necessidades e desejos dos clientes, traduzindo-os em projetos que refletem suas personalidades e estilo de vida.

Mariana da Silva Lopes

Rafaela Moraes da Silva

problema de projeto problema de projeto

O projeto consiste no design de interiores para a Sala dos Professores de Design, com foco no aproveitamento de espaço, conforto e identidade visual, otimizando o layout para atender ao fluxo de pessoas, criando áreas de trabalho eficientes e espaços de convivência acolhedores. O objetivo é criar um espaço funcional, agradável e característico, através da incorporação de elementos visuais que reflitam a identidade dos cursos de Design.

localização localização

A Coordenadoria do Design está situada no Instituto Federal Sul-Rio Grandense - Campus Pelotas, no prédio ela fica localizada no segundo andar à direita da entrada principal. É importante notar que a sala possui janelas localizadas na orientação sul, que servem como fonte de iluminação natural.

Endereço: Praça 20 de Setembro, 455 - Centro, Pelotas

levantamento levantamento

levantamento levantamento

usuários usuários

PROFESSORES

Os professores dos cursos de Design de Interiores, Design Gráfico e Bacharel em Design, que utilizam a sala, possuem um perfil diversificado e têm diferentes necessidades ao longo do dia, portanto, não contando os momentos de reuniões, não há grande fluxo. Costumam trabalhar na mesa de reuniões, até mesmo para trabalhos individuais, que demandam maior foco e concentração, já que o espaço designado para os usuários que desejam maior privacidade é desconfortável, pois carece de ventilação e luz natural adequada. Durante os períodos vagos alguns professores utilizam a sala para descansar, fazer refeições na mesa ou em banquetas na copa. Além disso, a sala é utilizada como um local para armazenar materiais de aula e trabalhos dos alunos, exigindo soluções de armazenamento eficientes e organizadas.

COORDENADORES

Os coordenadores possuem uma rotina semelhante à dos professores e utilizam espaços similares dentro da sala. No entanto, eles possuem uma sala exclusiva para eles, mas que não recebe adequada ventilação e luz natural, tornando-a desconfortável para uso diário. Em função disso, essa sala é utilizada principalmente como espaço de armazenamento para arquivos, documentos antigos e trabalhos de alunos.

usuários usuários

BOLSISTAS

Os bolsistas também desempenham um papel relevante na dinâmica do ambiente. Eles circulam no espaço e, durante o expediente, armazenam seus pertences no local. Alguns destes usuários utilizam a copa para fazer suas refeições, seja almoçando no local ou apenas aquecendo sua comida.

SECRETÁRIA DE COORDENAÇÃO

A secretária de coordenação trabalha na parte administrativa. Sua estação de trabalho está localizada na recepção, onde ocorre um grande fluxo de pessoas entrando e saindo da sala. Essa movimentação constante é um desafio para a realização de tarefas que exigem foco e atenção. Além dos encargos administrativos, ela também realiza atendimentos ao público quando os bolsistas não estão disponíveis.

SERVIDORA DA LIMPEZA

É responsável por realizar a limpeza diária do ambiente, que acontece pela manhã. Além disso, ela ocasionalmente reorganiza o layout da sala, buscando otimizar o espaço e deixá-lo da melhor forma possível. Também cuida das plantas existentes na sala e tem dificuldade em manter a copa limpa, pois, além de ser pequena, o revestimento branco suja facilmente.

usos e necessidades usos e necessidades

REUNIÃO

As reuniões acontecem semanalmente na sala, onde é necessário acomodar de 20 a 30 pessoas, permitindo que todos participem das discussões. O layout do espaço deve favorecer a comunicação e interação entre os participantes. Além disso, é importante garantir o conforto dos assentos, com cadeiras ergonômicas que proporcionem suporte adequado.

TRABALHO INDIVIDUAL

O espaço de trabalho individual deve ser projetado de forma a proporcionar conforto aos usuários durante períodos de trabalho. Além disso, é importante garantir uma iluminação adequada, combinando luz natural e artificial ajustável, para promover a concentração e reduzir a fadiga visual. A privacidade também é essencial, permitindo que os usuários se concentrem em suas tarefas.

MOBILIÁRIO: Mesa; Cadeiras; Sofá; Poltronas; Banco.

MOBILIÁRIO: Mesa; Cadeira.

usos e necessidades usos e necessidades

RECEPÇÃO

A recepção é apertada e com uma distribuição que permite visualizar a parte interna da sala dos professores a partir da porta de entrada, precisa ser projetada de forma a preservar a privacidade desse ambiente. É ideal uma solução que impeça essa visibilidade direta, garantindo um espaço mais reservado. Além disso, é importante criar um ambiente confortável e propício para a concentração da secretária, mas que também possibilite auxiliar os bolsistas no atendimento ao público. Um equilíbrio entre privacidade e colaboração deve ser alcançado.

ESCANINHOS

Muitos professores utilizam os escaninhos para guardar pertences, materiais de aula e trabalhos de alunos. No entanto, os escaninhos ocupam um espaço considerável na sala, e não são ofertados a todos os professores e funcionários.

MOBILIÁRIO: Mesa e cadeira bolsista; Mesa com local para armazenamento e cadeira secretária; Armário.

MOBILIÁRIO: Comportar mais de 20 armários.

usos e necessidades usos e necessidades

LAZER

Atualmente, o espaço de lazer está localizado muito próximo à mesa de reuniões, o que causa um conflito entre os dois espaços. Para melhorar a funcionalidade e proporcionar uma sensação mais acolhedora, é necessário delimitar melhor o local. Além disso, o uso de cores e elementos decorativos adequados contribuirá para tornar o ambiente de lazer mais agradável e convidativo, criando uma atmosfera propícia para o descanso.

COPA

A nova copa deve ser projetada com a finalidade de oferecer um espaço mais amplo e com maior capacidade de armazenamento. Além disso, é essencial designar áreas específicas para a realização de refeições, proporcionando um local adequado e confortável para os usuários. Essas medidas contribuirão para a funcionalidade, organização e comodidade da copa.

MOBILIÁRIO: Sofá; Poltronas; Tapete; Mesa de canto.

MOBILIÁRIO: Armários para armazenamento; Geladeira ou frigobar; Micro-ondas; Carrinho de café; Mesa e cadeiras.

análise de similares análise de similares

ARMAZENAMENTO CIRCULAÇÃO

moodboard moodboard rama

rama INTERIORES

Anteprojeto Anteprojeto

planta de demolição planta de demolição

Janelas a remover

Divisórias a remover

Portas a remover

sem escala

planta de construção planta de construção

Portas de vidro - correr

Gesso

Divisórias de vidro

Porta de vidro

sem escala

planta de setorização planta de setorização

sem escala

sem escala

rama INTERIORES

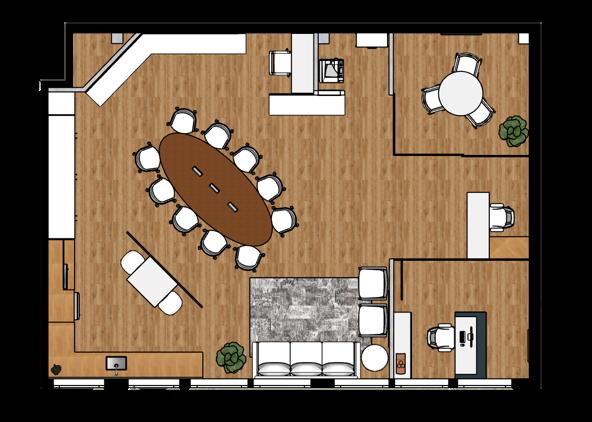

layout layout

sem escala

volumetria volumetria

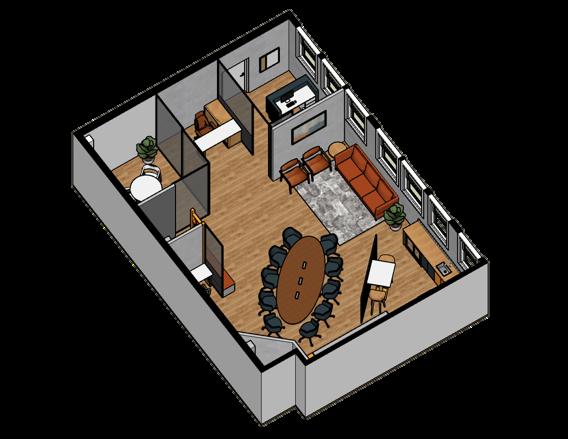

planta perspectivada planta perspectivada

sem escala

planta baixa cotada planta baixa cotada

sem escala

pERSPECTIVAS pERSPECTIVAS

Cortes longitudinais Cortes longitudinais

Corte AA - sem escala

Corte BB - sem escala

RECEPÇÃO

vistas vistas

Vista A - sem escala

Vista B - sem escala

RECEPÇÃO

Perspectivas Perspectivas

sem escala

sem escala

SECRETARIA

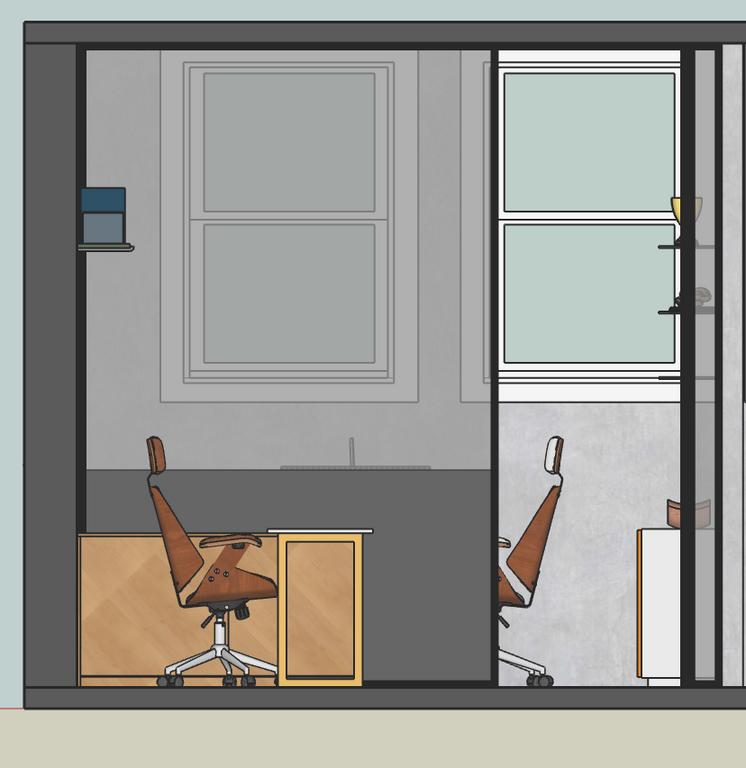

vistas vistas

Vista C - sem escala

Vista D - sem escala

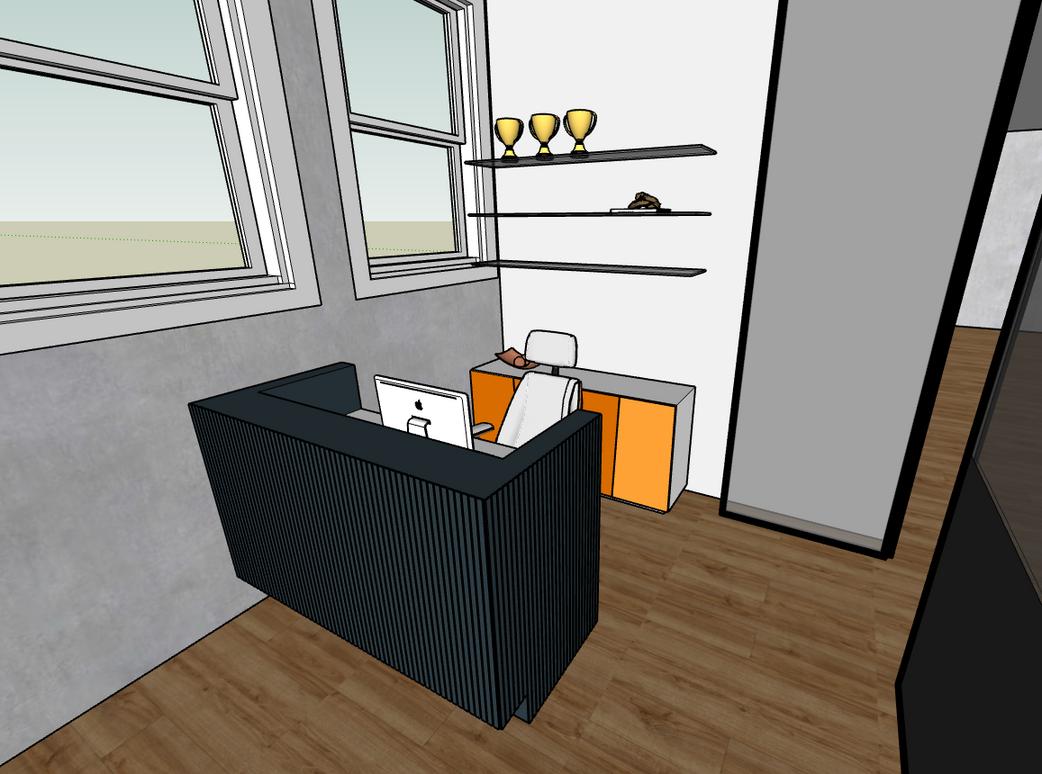

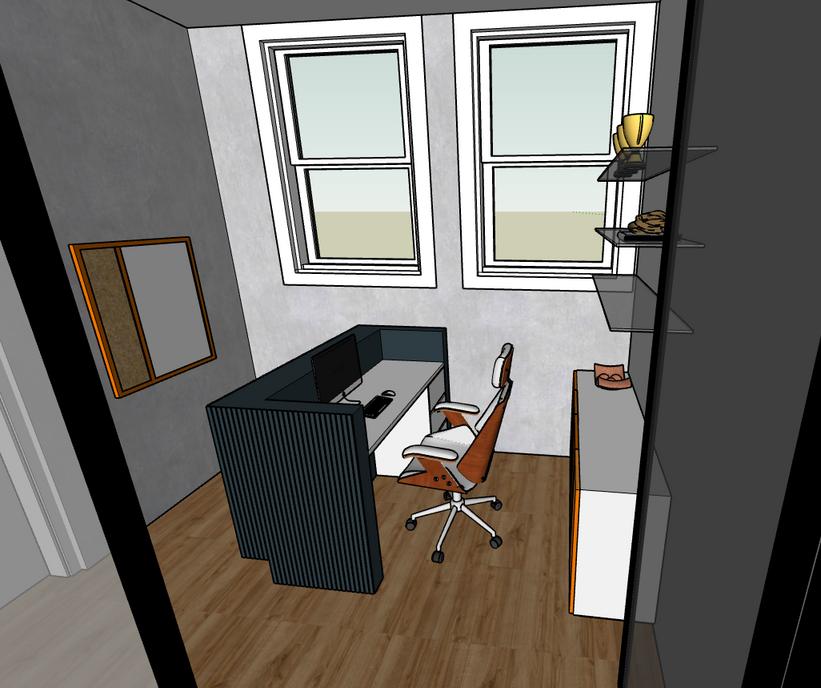

perspectivas perspectivas

SECRETARIA

sem escala

sem escala

vistas vistas

PEQUENAS REUNIÕES TRABALHO INDIVIDUAL

Vista E - sem escala

Vista F - sem escala

perspectivas perspectivas

PEQUENAS REUNIÕES TRABALHO INDIVIDUAL

sem escala sem escala

sem escala

vistas vistas

XEROX ESCANINHO

Vista G - sem escala

Vista H - sem escala

Vista I - sem escala

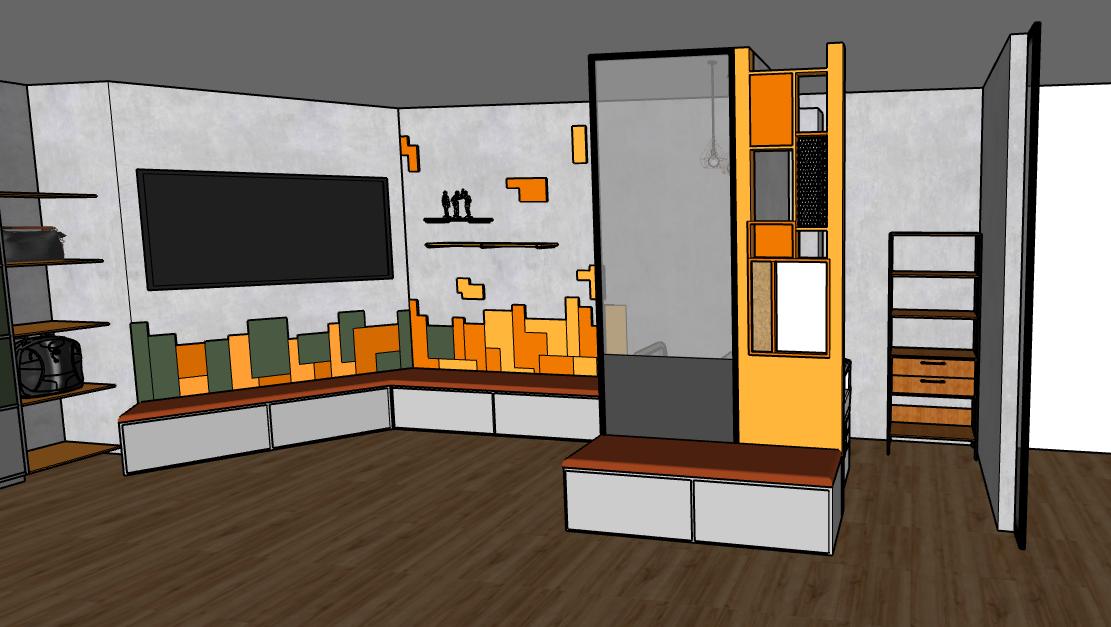

perspectivas perspectivas

LAZER

vistas vistas

Vista J - sem escala

Vista K - sem escala

LAZER

perspectiva perspectiva

sem escala

vistas vistas

Vista L - sem escala

Vista M - sem escala

sem escala

sem escala

perspectivas perspectivas rama

TELEVISÃO

vistas vistas

Vista N - sem escala

Vista O - sem escala

perspectivas perspectivas

ANTES X DEPOIS ANTES X DEPOIS

ANTES X DEPOIS ANTES X DEPOIS

(1) Estante com prateleiras e gavetas - L=0,74m P=0,32m

A=1,85m / MDF laminado e metal

(1) Cadeira com rodízios e braços - L=0,53m P=0,64m

A=0,86m / madeira

envernizada, palha indiana e estofado

(3) Cadeira - L=0,56m

P=0,56m A=0,75m / madeira maciça lyptus e estofado

Mobiliário Mobiliário rama

(1) Mesa redonda com base de cone - D=0,90m A=0,75m / lâmina de madeira cor castanho, MDF laqueado na cor Branco e vidro de 4mm

(2) Poltrona - L=0,57m

P=0,75m A=0,73m / madeira maciça imbuia e estofado em couro

Mobiliário Mobiliário

(1) Cadeira de escritório com rodízios e braços -

L=0,63m P=0,61m

A=1,16m / compensado laminado, aço e estofado em PU sintético marrom

(1) Sofá 3 lugares - L=2,20m

P=0,90m A=0,88m / estofado em couro

(1) Mesa de apoio -

D=0,35m A=0,32m / madeira maciça pinus

(1) Cadeira de escritório com rodízios e braços -

L=0,63m P=0,61m

A=1,16m / compensado laminado, aço e estofado em PU sintético branco

Mobiliário Mobiliário

(10) Cadeira com rodízios e braços

- L=0,57m P=0,62m A=0,79m / aço e estofado em algodão azul

(2) Banqueta - L=0,43m P=0,43m A=0,90m / madeira maciça pinus e polipropileno branco

Painel Mentha - Square

Piso laminado

Eucafloor Gran

Elegancepadrão Belmonte

MDF laminado Duratex

- Riviera 25mm e 15mm

Materiais e reves Materiais e reves rama

MDP + Fórmica - Canyon

Materiais e revestimento Materiais e revestimento

MDF laminado Duratex

Sirena 18mm

MDF laminado Duratex

Ocre Solar 18mm

MDF laminado Lacca -

Laranja 18mm

Materiais e revestimento Materiais e revestimento

MDF laminado Duratex

Verde floresta 18mm

MDF laminado Fibraplac

Cinza calcário 15mm e 18mm

eças estofadas com tecido de godão tricoline nas cores: verde, ranja e amarelo

Materiais e revestimento Materiais e revestimento

Tinta Acabamento de Seda Coralbranco gelo

Cimento queimado

Suvinil - dia de chuva

Carrinho de café Carrinho de café

O Carrinho de Café será projetado com o objetivo de facilitar o transporte de utensílios para o serviço de café em apresentações realizadas em outras salas do campus, bem como nas reuniões semanais da coordenadoria do Design. Ele contará com portas de correr para fácil acesso aos utensílios e equipamentos, rodízios para facilitar a mobilidade e uma lixeira embutida para descarte adequado dos resíduos. O carrinho será funcional, prático e contribuirá para a eficiência e comodidade no fornecimento de café durante as diferentes atividades.

- MDF cru 15mm

- Palha indiana

- Trilho 85cm

-

4 rodízios 75mm

- Revestimento - fórmica

- Vidro

- Metalon - 28,6mm de diâmetro e 2mm de espessura

- Lixeira com corrediças

Carrinho de café Carrinho de café

Carrinho de café Carrinho de café

rama INTERIORES
