CADERNO PROJETUAL
BANGALÔS - POUSADA SER TÃO SERTÃO
MATERIAIS, SISTEMAS CONSTRUTIVOS E BIOCONSTRUÇÃO PROF: ANDRÉ MORAES
POR: ANNE CAROLINE, EDUARDA QUIRINO E LUANA COELHO
SUMÁRIO 02 PERSPECTIVAS 06 IMPLANTAÇÃO 07 PLANTA BAIXA 08 PLANTA BAIXA GERAL E CORTES 10 ELEVAÇÕES 12 MATERIALIDADE
02
PERSPECTIVAS
03
04
05
BANGALÔS IMPLANTAÇÃO
IMPLANTAÇÃO- BANGALÔ
A implantação foi na parte sudeste do terreno, devido ao fato de ser área privilegiada, tendo em vista que é o sentido predominante dos ventos e por ser um bloco térreo não barraria totalmente a circulação dos ventos para os outros blocos da pousada.
Outro ponto pensado foi a piscina privativa dos bangalôs serem voltadas para área de preservação natural (na face leste do terreno)
A desvantagem da implantação foi a fachada frontal voltada para o Oeste (maior incidência solar), a solução para esse problema foi a escolha da materialidade e uma circulação frontal com um telhado formando um beiral extenso.
06
DESENHOS TÉCNICOS
PLANTA BAIXA - BANGALÔ ESCALA: 1/75 PLANTA BAIXA
2 65 VARANDA 2 0 0 1 5 4 4 0 1 . 3 5 5 . 7 0 . 2 0 1 . 4 0 . 9 5 1 . 5 0 . 9 5 . 5 0 2 65 1 60 .20 1 20 1.40 20 .20 1 50 20 A=7,20m2 QUARTO
JARDIM
1 00 20 4 . 7 0 . 2 0 7 . 0 5 20 20 1 80 3.70 07
A=16,43m2 BWC A=12,76m2
A=1,22m2
ESCALA: 1/200
ESCALA: 1/200
VARANDA A=720m² VARANDA A=720m² VARANDA A=720m² 2 7 0 2 2 5 4 5 - 0 -74 -72 CORTE BB ESCALA: 1/200
CORTE AA
PLANTA BAIXA- CONJUNTO
08

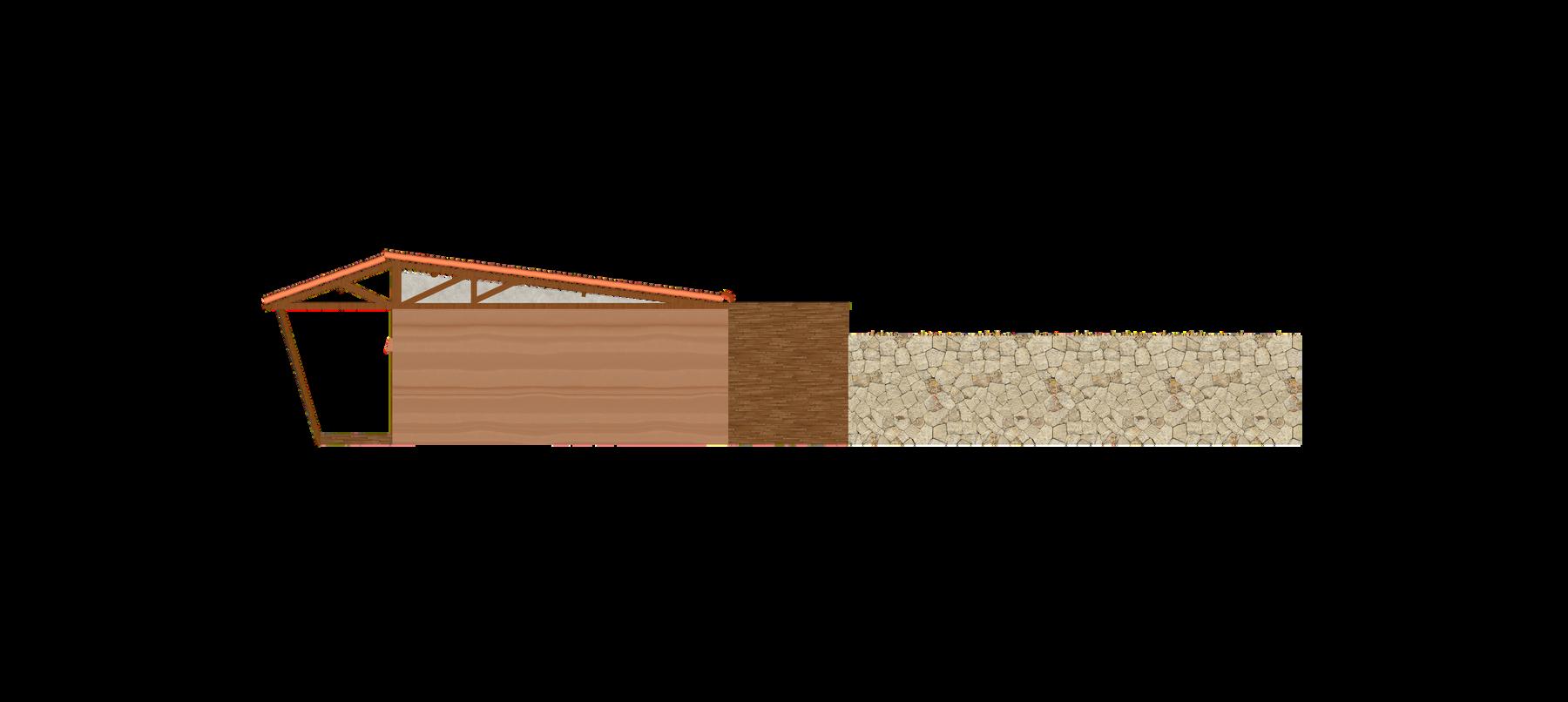

B TELHA CERÂMICA ITALIANA TELHA CERÂMICA ITALIANA 2 1 0 6 0 2 1 0 2 . 3 3 i=10% i=20% -170 -170 07 09
SEMESCALA

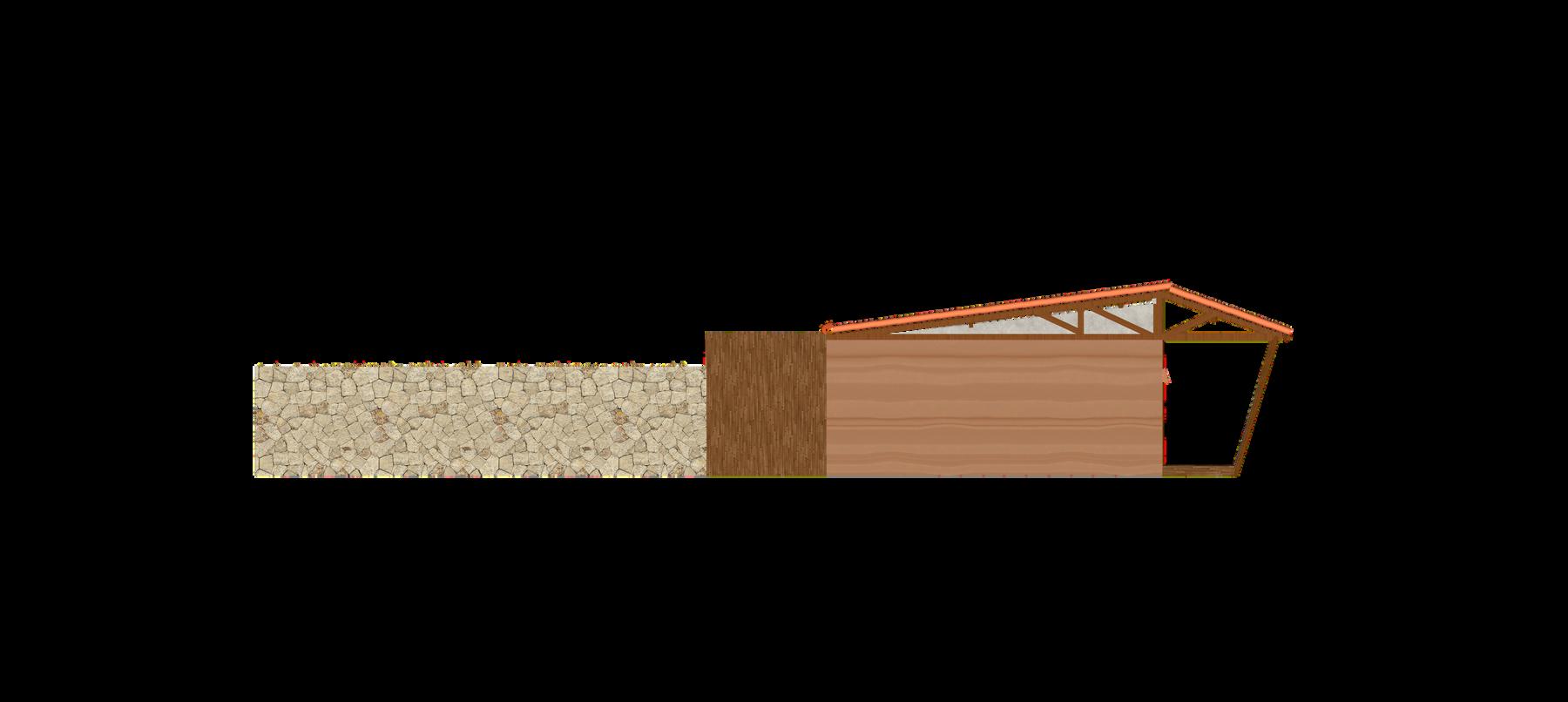

ELEVAÇÃO LATERAL DIREITA

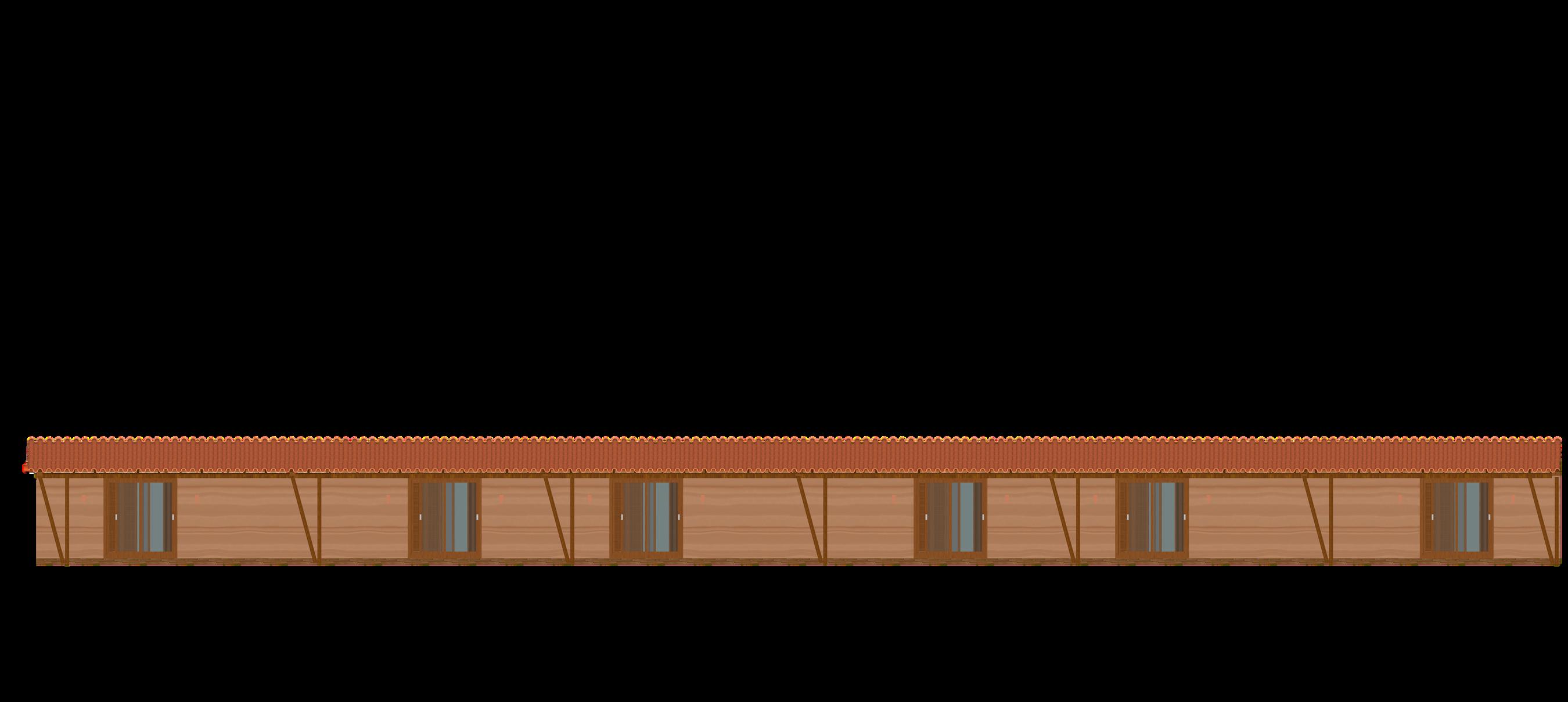

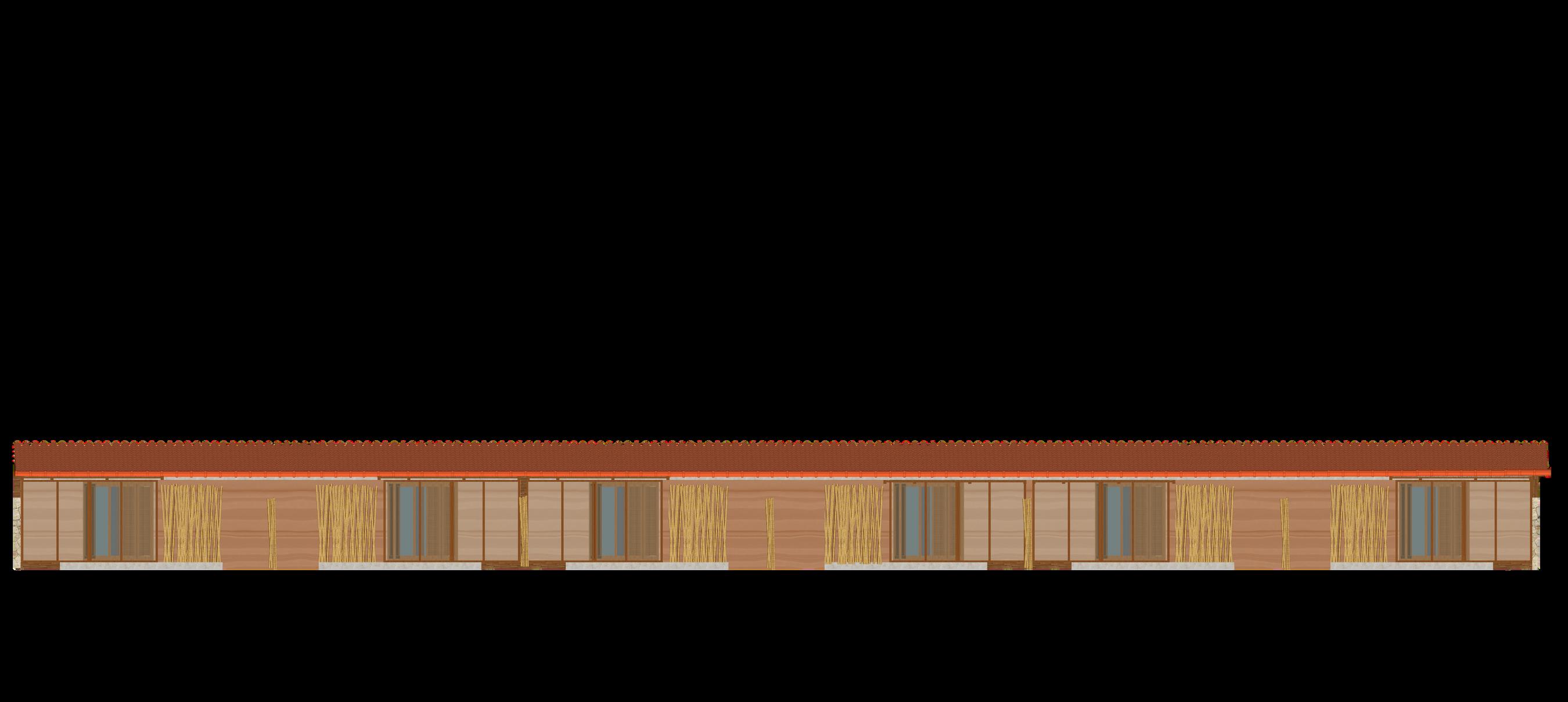

ELEVAÇÃO POSTERIOR
10
SEMESCALA SEMESCALA
ELEVAÇÃO LATERAL ESQUERDA SEMESCALA
11

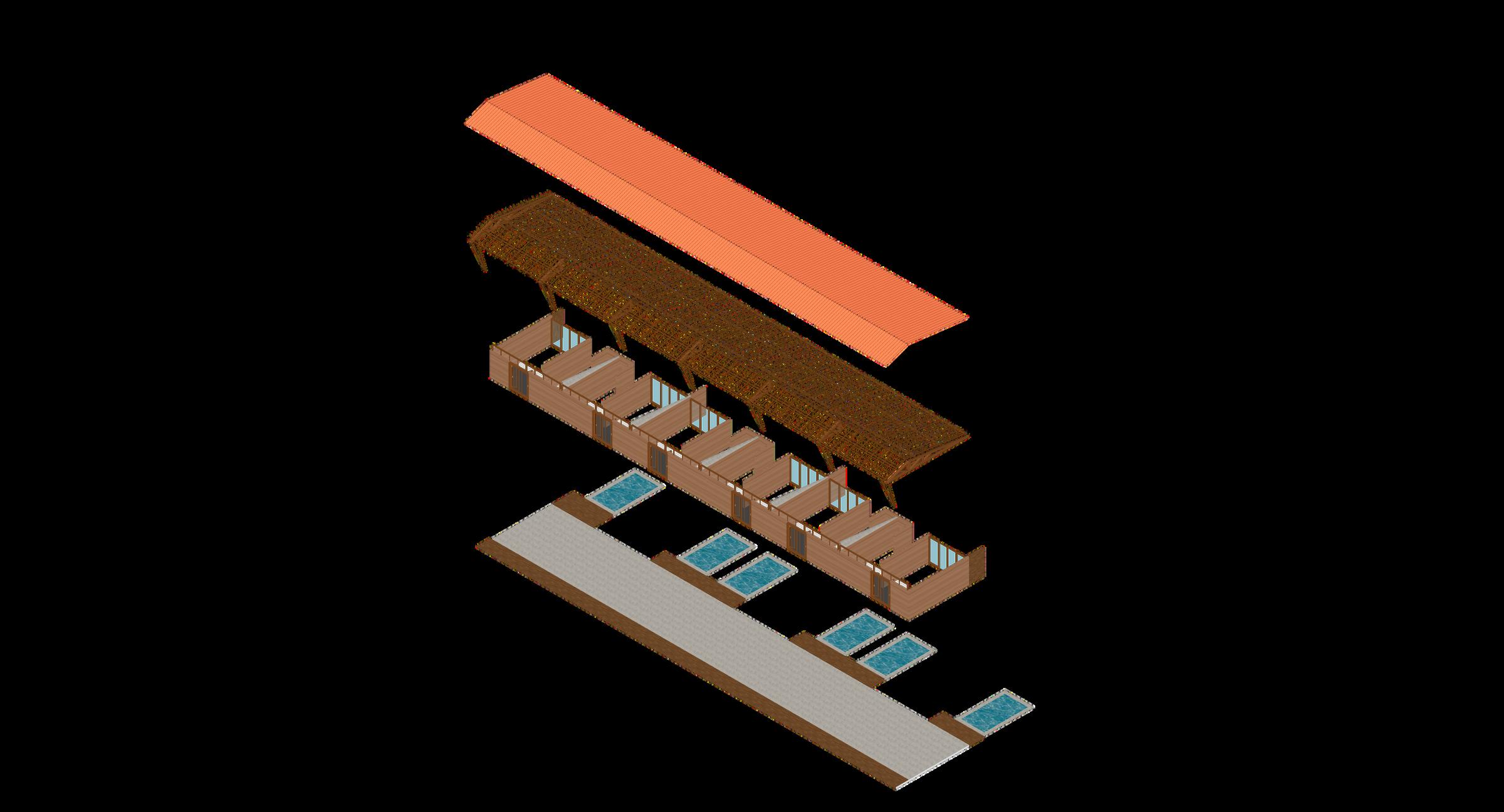

MATERIALIDADE
CONCRETO
12
BEIRAL: 1,2m
PILARES DE SUSTENTAÇÃO
TESOURA
ESQUADRIAS DE MADEIRA E VIDRO
TAIPA DE PILÃO
