Projektnr.: L-300 med udragende og asfalt

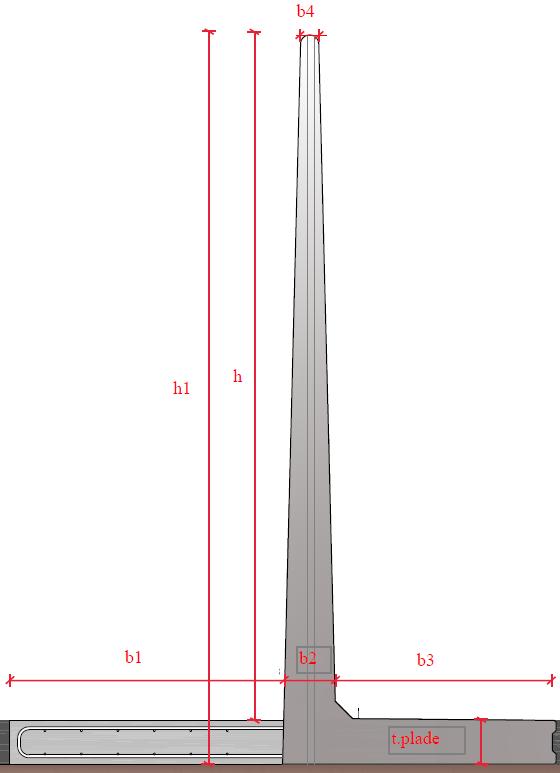

Geometri:
Total højde af elementh1 =3,000m
Tykkelse af vandret del af elementt.plade =0,250m
Netto højde af element: h = h1-t.pladeh =2,750m
Bredde af påstøbt venstre ende af bundpladeb1 =0,725m
Bredde af lodret del af element i bundb2 =0,270m
Bredde af højre del af bundpladeb3 =1,230m
Bredde af lodret del af L-element i topb4 =0,100m
Total bredde af element: b.tot = b1+b2+b3b.tot =2,225m
Projektnr.: L-300 med udragende og asfalt
Forudsætninger:
Element dimensioneres for ensidigt ensilagetryk.
Mht glidning regnes element fastholdt via trækforbindelse under belægning eller lignende
Iht SBI-anvisning 176 skal regnes på to tilfælde:

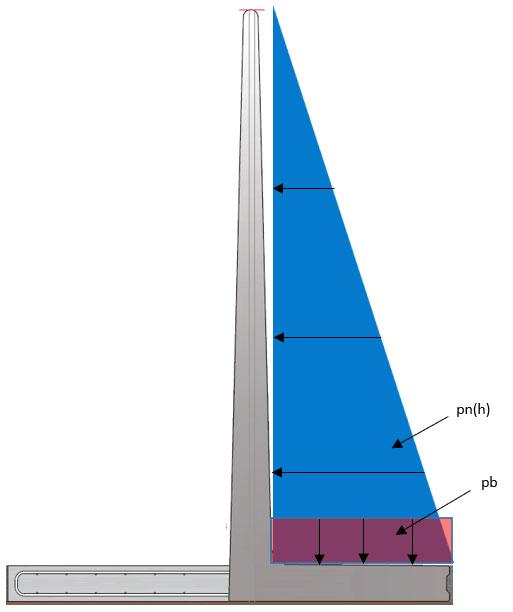

Tilfælde A: uvejret (dvs ikke tørret) afgrøde, der ikke komprimeres med køretøj.

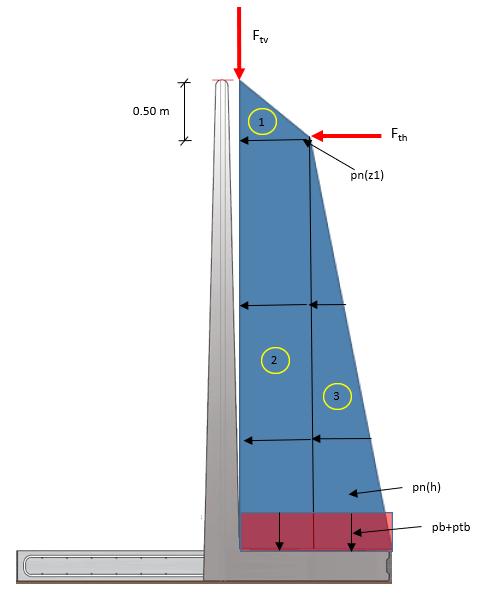

Tilfælde B: forvejret (dvs tørret) afgrøde inklusive bidrag fra komprimeringskøretøj
Tilfælde hvor uvejret afgrøde komprimeres, kan antages at være dækket, når støttevæggene er dimensioneret for ovennævnte lasttilfælde A og B

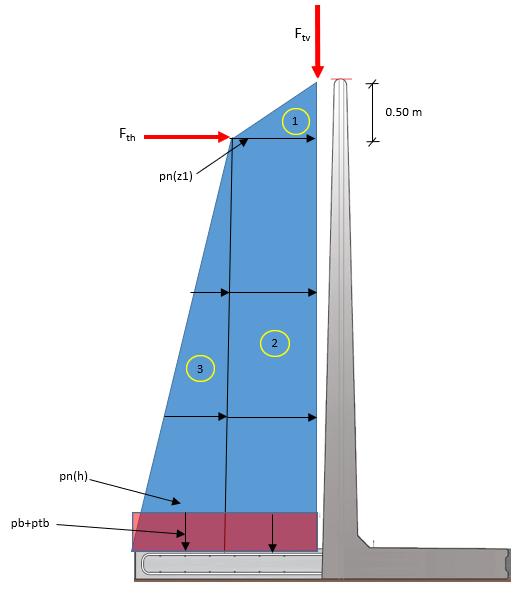

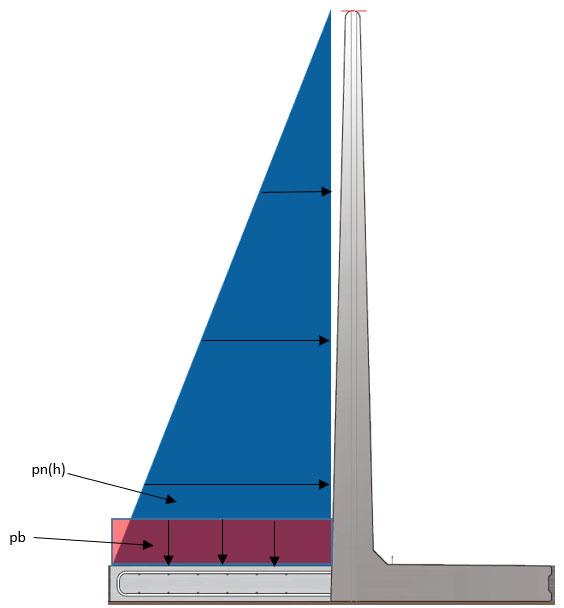

Tilfælde A & B regnes for begge retninger (dvs både højre og venstre)
For tilfælde A regnes med følgende partialkoefficienter på laste:
Tilfælde A1: 1.15 på vandret last fra ensilage og 1.00 på øvrige laste
Tilfælde A2: 1.30 på al last fra ensilage og 0.85 på øvrige laste
For tilfælde B regnes med følgende partialkoefficienter på laste:
Tilfælde B1: 1.15 på vandret last fra ensilage, 1.30 på vandret last fra køretøj, 1.00 på øvrige laste
Tilfælde B2: 1.30 på al last fra ensilage & køretøj, 0.85 på øvrige laste
Som en tilnærmelse regnes lodret del af L-element at have lige (90 grader) lodret vinkel med bund
Materialeparametre:
Generelt:
Karakteristisk betontrykstyrkefck =35,0MPa
Karakteristisk armeringstrækstyrkefyk =550,0MPa
Elasticitetsmodul for armeringEs =200000MPa
Middeltrækstyrke, beton: fctm = 0.30*fck 2/3 fctm =3,2MPa
Effektivitetsfaktor for forskydning: v = 0.7-fck/200
v =0,53
Forhold mellem armering & betonen E-modul, kvasi-permanent oo =23
Partialkoefficient for armeringstrækstyrke s = 1,20
Regningsmæssig armeringstrækstyrke: fyd = fyk/ s fyd =458,3MPa
Betonbrudtøjning cu3 =0,35%
Armeringsflydetøjning: yd = fyd/Es yd =0,23%
Balanceret armeringsgrad: bal = 0.8* cu3/(cu3+yd) bal =0,483
Forhold mellem armering & betonen E-modul, kvasi-permanent oo =23
Tilladelig revnevidde(aggressiv miljø)wk.max =0,30mm
Tilladelig lodret spænding under element til =250kN/m2
Element:
Partialkoefficient for betons trykstyrke c1 = 1,40
Regningsmæssig betontrykstyrke: fcd1 = fck/ c1 fcd1 =25,0MPa
Dæklag på armeringc1 =35mm
Vandret påstøbt pladedel:
Partialkoefficient for betons trykstyrke c2 = 1,45
Regningsmæssig betontrykstyrke: fcd2 = fck/ c2 fcd2 =24,1MPa
Dæklag på armeringc2 =35mm
Projektnr.: L-300 med udragende og asfalt
Lodret last & placering af tyngdepunkter:
Lodret last:
Egenlast lodret del af L-element: gk1 = 0.5*(b2+b4)*h*25*1.0gk1 =12,7kN/m
Egenlast vandret del b1: gk2 = b1*t.plade*25*1.0gk2 =4,5kN/m
Egenlast vandret del b2+b3: gk3 = (b2+b3)*t.plade*25*1.0gk3 =9,4kN/m
Totale egenlast element: gk.ele = gk1+gk2+gk3gk.ele =26,6kN/m
Egenlast komprimeringskøretøjGt =120kN
Akselafstand på komprimeringskøretøja =3,00m
Medvirkende væglængde for optagelse af komprimeringslastb.komp =2,40m
Egenlast uvejret ensilage gu = 10,0kN/m3
Egenlast forvejret ensilage gf = 7,5kN/m3
Tyngdepunkter målt ifht nedre, venstre punkt af konstruktion:
Tyngdepunkt af gk1: tgp.gk1 = b1+0.5*b2tgp.gk1 =0,860m
Tyngdepunkt af gk2: tgp.gk2 = 0.5*b1tgp.gk2 =0,363m
Tyngdepunkt af gk3: tgp.gk3 = b1+0.5*(b2+b3)tgp.gk3 =1,475m
Tyngdepunkt af gk.ele: (gk1*tgp.gk1+gk2*tgp.gk2+gk3*tgp.gk3)/gk.ele =0,992m
Tyngdepunkter af Gt, g u & gf beregnes separat i specifikke lasttilfælde
Placering af vandrette snit i lodret elementdel:
Projektnr.: L-300 med udragende og asfalt
Resultater fra beregninger på efterfølgende sider:
Generelt:
Kontrol af om element er stabilt: Element er stabilt
Maksimal lodret spænding under element:
Udnyttelsesgrad: . = max/til
Påstøbt, vandret pladedel i venstre underside af element:
Udnyttelsesgrad forskydning: .V = VSd/VRd
Udnyttelsesgrad momentoptagelse: .M = MSd/MRd
Udnyttelsesgrad revnevidde: .wk = wk/wk.max
Vandret pladedel i højre underside af element:
Udnyttelsesgrad forskydning: .V = VSd/VRd
Udnyttelsesgrad momentoptagelse: .M = MSd/MRd
Udnyttelsesgrad revnevidde: .wk = wk/wk.max
Lodret vægdel (maksimale udnyttelser for snit A-A t.om. Snit F-F):
Snit A-A:
Maksimal udnyttelsesgrad forskydning
max =248,2kN/m2
= 99% OK
.V = 37% OK
.M = 44% OK
.wk = 46% OK
.V = 44% OK
.M = 77% OK
.wk = 91% OK
.VA-A = 37% OK
Maksimal udnyttelsesgrad momentoptagelse .MA-A = 83% OK
Maksimal udnyttelsesgrad revnevidde .wkA-A = 91% OK
Snit B-B:
Maksimal udnyttelsesgrad forskydning
.VB-B = 30% OK
Maksimal udnyttelsesgrad momentoptagelse .MB-B= 82% OK
Maksimal udnyttelsesgrad revnevidde .wkB-B= 98% OK
Snit C-C:
Maksimal udnyttelsesgrad forskydning
Maksimal udnyttelsesgrad momentoptagelse
Maksimal udnyttelsesgrad revnevidde
Snit D-D:
Maksimal udnyttelsesgrad forskydning
Maksimal udnyttelsesgrad momentoptagelse
.VC-C = 28% OK
.MC-C = 72% OK
.wkC-C = 90% OK
.VD-D = 25% OK
.MD-D= 61% OK
Maksimal udnyttelsesgrad revnevidde .wkD-D = 82% OK
Snit E-E:
Maksimal udnyttelsesgrad forskydning .VE-E = 23% OK
Maksimal udnyttelsesgrad momentoptagelse
.ME-E= 41% OK
Maksimal udnyttelsesgrad revnevidde .wkE-E = 62% OK
Snit F-F:
Maksimal udnyttelsesgrad forskydning
Maksimal udnyttelsesgrad momentoptagelse
.VF-F = 4% OK
.MF-F= 23% OK
Maksimal udnyttelsesgrad revnevidde .wkF-F = 8% OK
ingeniørvirksomhed.
Projektnr.: L-300 med udragende og asfalt
Dimensionering af samling mellem påstøbt, vandret pladedel & element:
Beregningsprincip:
Til optagelse af forskydning i støbeskel anvendes dén del af netarmering der er i trykzone, mens dén del af netarmering der er i trækzone anvendes til momentoptagelse
Forskydning i støbeskel:
Valgt armering på tværs af støbeskel: ø16pr.275mm
Armeringsareal på tværs af støbeskelAs =731mm2/m
Friktionskoefficient (glat støbeskel)
Armeringsforhold: = As/(t.plade*1.0)
Bæreevne af støbeskel: Rd = **fyd
Maksimal bæreevne af støbeskel: Rd,max = 0.5* v*fcd2
Resulterende bæreevne af støbeskel: Rd = MIN (Rd & Rd,max)
= 0,50
= 0,003
Rd =0,67MPa
Rd,max =6,34MPa
Rd =0,67MPa
Maksimal forskydning i snit mellem påstøbning og elementVSd =61,2kN/m
Forskydningsbæreevne: VRd = Rd*t.pladeVRd =167,5kN/m
Udnyttelsesgrad: .V = VSd/VRd
Momentoptagelse:
.V = 37% OK
Valgt armering til optagelse af momentø16pr.275mm
Armeringsareal til optagelse af momentAs =731mm2/m
Effektiv højde: d = t.plade-c2-0.5*ød =207mm
Armeringsgrad: = As*fyd/(1000*d*fcd2)
Hjælpefaktor: = *(1-0.5* )
= 0,067 OK
= 0,065
Maksimal moment i snit mellem påstøbning og elementMSd =29,8kNm/m
Momentbæreevne: MRd = *1000*d2*fcd2
Udnyttelsesgrad: .M = MSd/MRd
Revnevidder:
MRd =67,0kNm/m
.M = 44% OK
Kvasi-permanent momentMk =19,2kNm/m
Højde af trykzone: Ac*0.5*x = *As*(d-x) hvoraf findes følgende 2.gradsligning:
500*x2+*As*x-*As*d = 0 => 500 *x2 + 16816*x -3480828= 0
Disk. d =7,24E+09 => x1 =-102& x2 =68x =68mm
Transformeret inertimoment: It = 1000*x3/3+*As*(d-x)2 It =4,30E+08mm4/m
Armeringsspænding: s = *(Mk/It)*(d-x) s = 143MPa
Effektivt trækpåvirket betonareal omkring armeringen bestemmes med den effektive højde:
hc.ef = MIN(2.5*(t.plade-d) & (t.plade-x)/3 & t.plade/2)hc.ef =61mm
Effek. trækpåvirket betonareal omk. Arm.: Ac.eff = 1000*hc.efAc.eff =60567mm2/m
Tøjningsdifferens #1: #1 = s/Es-(0.4/Es)*(Ac.eff/As+)*fctm #1 =0,003%
Tøjningsdifferens #2: #2 = 0.6* s/Es #2 =0,043%
Tøjningsdifferens: sm -cm = MAKS(#1 & #2)
sm -cm =0,043%
Maksimal revneafstand: sr,max = 29*c21/3+0.17*Ac.eff*ø/Assr,max =320mm
Revnevidder: wk = sr,max*(sm -cm)wk =0,14mm
Udnyttelsesgrad: .wk = wk/wk.max .wk = 46% OK
ingeniørvirksomhed. www.vsp.dk
Projektnr.: L-300 med udragende og asfalt
Dimensionering af samling mellem vandret & lodret del af element: Samme materialeparametre og armering som i påstøbt vandret pladedel. Hermed findes følgende:
Forskydning i snit mellem lodret del & vandret del:
Hjælpefaktor k: k = 1+(200/d) 0.5, dog max 2.0 k =1,98
Armeringsforhold: = As/(d*1.0) = 0,004
Regningsmæssig bæreevne: vRd,c = (0.18/1.40)*k*(100* *fck)1/3 vRd,c =0,59MPa
Dog som minimum: vRd,c,min = (0.051/1.40)*k 1.5*fck0.5 vRd,c,min =0,60MPa
Resulterende bæreevne: vRd,c = MAX(vRd,c & vRd,c,min)vRd,c =0,60MPa
Maksimal forskydning i snit mellem lodret del & vandret delVSd =55,0kN/m
Forskydningsbæreevne: VRd = v Rd,c*dVRd =124,6kN/m
Udnyttelsesgrad: .V = VSd/VRd
Momentoptagelse i snit mellem lodret del & vandret del:
.V = 44% OK
Maksimal moment i snit mellem vandret og lodret delMSd =51,8kNm/m
Momentbæreevne: MRd = MRd fra beregning af støbeskelMRd =67,0kNm/m
Udnyttelsesgrad: .M = MSd/MRd
Revnevidder:
.M = 77% OK
Generelt som for beregning af påstøbt pladedel, men med følgende ændringer:
Kvasi-permanent momentMk =38,2kNm/m
Armeringsspænding: s = *(Mk/It)*(d-x)
s = 284MPa
Tøjningsdifferens #1: #1 = s/Es-(0.4/Es)*(Ac.eff/As+)*fctm #1 =0,074%
Tøjningsdifferens #2: #2 = 0.6* s/Es #2 =0,085%
Tøjningsdifferens: sm -cm = MAKS(#1 & #2)
sm -cm =0,085%
Maksimal revneafstand: sr,max = 29*c1/3+0.17*Ac.eff*ø/Assr,max =320mm
Revnevidder: wk = sr,max*(sm -cm)wk =0,27mm
Udnyttelsesgrad: .wk = wk/wk.max
.wk = 91% OK
Projektnr.: L-300 med udragende og asfalt
Dimensionering af lodret del af element:
Beregningsprincip:

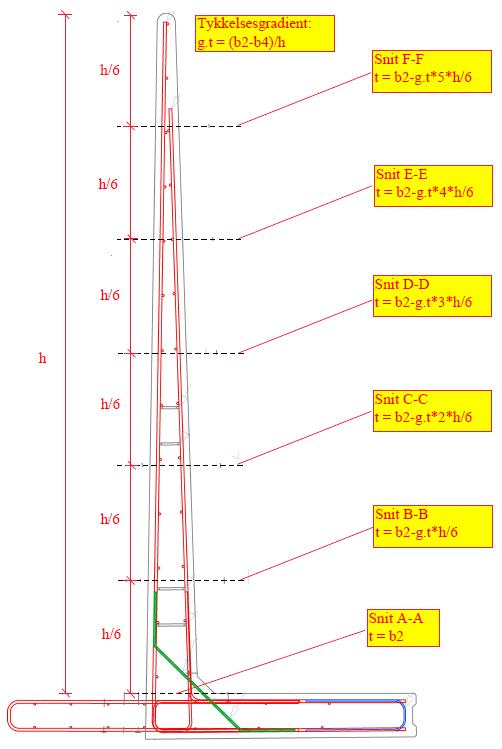

Der regnes på en række vandrette snit i den lodrette del af elementet: Tykkelsesgradient:
Projektnr.: L-300 med udragende og asfalt
Dimensionering af lodret del af element….fortsat:
Snit A-A:
Fuldt forankret armering:
Fuldt forankret armering i snit:15stk ø12pr.2400mm
Armeringsareal pr. løbende meterAs =707mm2/m
Momentoptagelse:
Tykkelse af snit: t = b2t =270mm
Effektiv højde: d = t (snit A-A)-c1-0.5*ød =229mm
Armeringsgrad: = As*fyd/(1000*d*fcd1)
Hjælpefaktor: = *(1-0.5* )
= 0,057 OK
= 0,055
Maksimalt moment i snit A-AMSd =60,1kNm/m
Momentbæreevne: MRd = *1000*d2*fcd1 MRd =72,1kNm/m
Udnyttelsesgrad: .M = MSd/MRd
Forskydningsoptagelse:
.M = 83% OK
Hjælpefaktor k: k = 1+(200/d) 0.5, dog max 2.0 k =1,93
Armeringsforhold: = As/(d*1.0)
= 0,003
Regningsmæssig bæreevne: vRd,c = (0.18/1.40)*k*(100* *fck)1/3 vRd,c =0,55MPa
Dog som minimum: vRd,c,min = (0.051/1.40)*k 1.5*fck0.5 vRd,c,min =0,58MPa
Resulterende bæreevne: vRd,c = MAX(vRd,c & vRd,c,min)vRd,c =0,58MPa
Maksimal forskydning i snit A-AVSd =49,2kN/m
Forskydningsbæreevne: VRd = v Rd,c*dVRd =132,8kN/m
Udnyttelsesgrad: .V = VSd/VRd
Revnevidder:
.V = 37% OK
Kvasi-permanent momentMk =46,2kNm/m
Højde af trykzone: Ac*0.5*x = *As*(d-x) hvoraf findes følgende 2.gradsligning:
500*x2+*As*x-*As*d = 0 => 500 *x2 + 16257*x -3722913= 0
Disk. d =7,71E+09 => x1 =-104& x2 =72x =72mm
Transformeret inertimoment: It = 1000*x3/3+*As*(d-x)2 It =5,25E+08mm4/m
Armeringsspænding: s = *(Mk/It)*(d-x) s = 319MPa
Effektivt trækpåvirket betonareal omkring armeringen bestemmes med den effektive højde: hc.ef = MIN(2.5*(h-d) & (h-x)/3 & h/2)hc.ef =66mm
Effek. trækpåvirket betonareal omk. Arm.: Ac.eff = 1000*hc.efAc.eff =66150mm2/m
Tøjningsdifferens #1: #1 = s/Es-(0.4/Es)*(Ac.eff/As+)*fctm #1 =0,085%
Tøjningsdifferens #2: #2 = 0.6* s/Es #2 =0,096%
Tøjningsdifferens: sm -cm = MAKS(#1 & #2) sm -cm =0,096%
Maksimal revneafstand: sr,max = 29*c11/3+0.17*Ac.eff*ø/Assr,max =286mm
Revnevidder: wk = sr,max*(sm -cm)wk =0,27mm
Udnyttelsesgrad: .wk = wk/wk.max
.wk = 91% OK
Projektnr.: L-300 med udragende og asfalt
Dimensionering af lodret del af element….fortsat:
Snit B-B:
Fuldt forankret armering:
Fuldt forankret armering i snit:12stk ø12pr.2400mm
Armeringsareal pr. løbende meterAs =565mm2/m
Momentoptagelse:
Tykkelse af snit: t = b2-g.t*h/6t =242mm
Effektiv højde: d = t (snit B-B)-c1-0.5*ød =201mm
Armeringsgrad: = As*fyd/(1000*d*fcd1)
Hjælpefaktor: = *(1-0.5* )
= 0,052 OK
= 0,050
Maksimalt moment i snit B-BMSd =41,5kNm/m
Momentbæreevne: MRd = *1000*d2*fcd1 MRd =50,7kNm/m
Udnyttelsesgrad: .M = MSd/MRd
Forskydningsoptagelse:
.M = 82% OK
Hjælpefaktor k: k = 1+(200/d) 0.5, dog max 2.0 k =2,00
Armeringsforhold: = As/(d*1.0)
= 0,003
Regningsmæssig bæreevne: vRd,c = (0.18/1.40)*k*(100* *fck)1/3 vRd,c =0,55MPa
Dog som minimum: vRd,c,min = (0.051/1.40)*k 1.5*fck0.5 vRd,c,min =0,61MPa
Resulterende bæreevne: vRd,c = MAX(vRd,c & vRd,c,min)vRd,c =0,61MPa
Maksimal forskydning i snit B-BVSd =36,6kN/m
Forskydningsbæreevne: VRd = v Rd,c*dVRd =122,2kN/m
Udnyttelsesgrad: .V = VSd/VRd .V = 30% OK
Revnevidder:
Kvasi-permanent momentMk =31,9kNm/m
Højde af trykzone: Ac*0.5*x = *As*(d-x) hvoraf findes følgende 2.gradsligning:
500*x2+*As*x-*As*d = 0 => 500 *x2 + 13006*x -2609833= 0
Disk. d =5,39E+09 => x1 =-86& x2 =60x =60mm
Transformeret inertimoment: It = 1000*x3/3+*As*(d-x)2 It =3,29E+08mm4/m
Armeringsspænding: s = *(Mk/It)*(d-x) s = 313MPa
Effektivt trækpåvirket betonareal omkring armeringen bestemmes med den effektive højde:
hc.ef = MIN(2.5*(h-d) & (h-x)/3 & h/2)hc.ef =60mm
Effek. trækpåvirket betonareal omk. Arm.: Ac.eff = 1000*hc.efAc.eff =60421mm2/m
Tøjningsdifferens #1: #1 = s/Es-(0.4/Es)*(Ac.eff/As+)*fctm #1 =0,073%
Tøjningsdifferens #2: #2 = 0.6* s/Es #2 =0,094%
Tøjningsdifferens: sm -cm = MAKS(#1 & #2) sm -cm =0,094%
Maksimal revneafstand: sr,max = 29*c11/3+0.17*Ac.eff*ø/Assr,max =313mm
Revnevidder: wk = sr,max*(sm -cm)wk =0,29mm
Udnyttelsesgrad: .wk = wk/wk.max .wk = 98% OK
Projektnr.: L-300 med udragende og asfalt
Dimensionering af lodret del af element….fortsat:
Snit C-C:
Fuldt forankret armering:
Fuldt forankret armering i snit:8stk ø12pr.2400mm
Armeringsareal pr. løbende meterAs =377mm2/m
Delvist forankret armering:
Delvist forankret armering i snit:4stk ø12pr.2400mm
Forankringsforhold lb/ø =39
Fuld forankringslængde: lb = ø*lb/ølb =468mm
Effektiv forankringslængde: L.ef = 1500-2*626L.ef =248mm
Armeringsareal pr. løbende meterAs2 =188mm2/m
Effektivt armeringsareal pr. løbende meter: As2.ef = L.ef*As2/lb =100mm2/m
Total effektiv armering:
Effektivt armeringsareal pr. løbende meter: As = As1+As2.efAs =477mm2/m
Momentoptagelse:
Tykkelse af snit: t = b2-g.t*2*h/6t =213mm
Effektiv højde: d = t (snit C-C)-c1-0.5*ød =172mm
Armeringsgrad: = As*fyd/(1000*d*fcd1)
Hjælpefaktor: = *(1-0.5* )
= 0,051 OK
= 0,049
Maksimalt moment i snit C-CMSd =26,5kNm/m
Momentbæreevne: MRd = *1000*d2*fcd1 MRd =36,7kNm/m
Udnyttelsesgrad: .M = MSd/MRd
Forskydningsoptagelse:
.M = 72% OK
Hjælpefaktor k: k = 1+(200/d) 0.5, dog max 2.0 k =2,00
Armeringsforhold: = As/(d*1.0)
= 0,003
Regningsmæssig bæreevne: vRd,c = (0.18/1.40)*k*(100* *fck)1/3 vRd,c =0,55MPa
Dog som minimum: vRd,c,min = (0.051/1.40)*k 1.5*fck0.5 vRd,c,min =0,61MPa
Resulterende bæreevne: vRd,c = MAX(vRd,c & vRd,c,min)vRd,c =0,61MPa
Maksimal forskydning i snit C-CVSd =29,0kN/m
Forskydningsbæreevne: VRd = v Rd,c*dVRd =105,0kN/m
Udnyttelsesgrad: .V = VSd/VRd .V = 28% OK
Revnevidder:
Kvasi-permanent momentMk =20,4kNm/m
Højde af trykzone: Ac*0.5*x = *As*(d-x) hvoraf findes følgende 2.gradsligning:
500*x2+*As*x-*As*d = 0 => 500 *x2 + 10968*x -1890128= 0
Disk. d =3,90E+09 => x1 =-73& x2 =51x =51mm
Transformeret inertimoment: It = 1000*x3/3+*As*(d-x)2 It =2,06E+08mm4/m
Armeringsspænding: s = *(Mk/It)*(d-x) s = 276MPa
Effektivt trækpåvirket betonareal omkring armeringen bestemmes med den effektive højde: hc.ef = MIN(2.5*(h-d) & (h-x)/3 & h/2)hc.ef =54mm
Effek. trækpåvirket betonareal omk. Arm.: Ac.eff = 1000*hc.efAc.eff =53949mm2/m
Tøjningsdifferens #1: #1 = s/Es-(0.4/Es)*(Ac.eff/As+)*fctm #1 =0,050%
Tøjningsdifferens #2: #2 = 0.6* s/Es #2 =0,083%
Tøjningsdifferens: sm -cm = MAKS(#1 & #2) sm -cm =0,083%
Maksimal revneafstand: sr,max = 29*c11/3+0.17*Ac.eff*ø/Assr,max =326mm
Revnevidder: wk = sr,max*(sm -cm)wk =0,27mm
Udnyttelsesgrad: .wk = wk/wk.max .wk = 90% OK
Projektnr.: L-300 med udragende og asfalt
Dimensionering af lodret del af element….fortsat:
Snit D-D:
Fuldt forankret armering:
Fuldt forankret armering i snit:8stk ø12pr.2400mm
Armeringsareal pr. løbende meterAs =377mm2/m
Momentoptagelse:
Tykkelse af snit: t = b2-g.t*3*h/6t =185mm
Effektiv højde: d = t (snit D-D)-c1-0.5*ød =144mm
Armeringsgrad: = As*fyd/(1000*d*fcd1)
Hjælpefaktor: = *(1-0.5* )
= 0,048 OK
= 0,047
Maksimalt moment i snit D-DMSd =14,8kNm/m
Momentbæreevne: MRd = *1000*d2*fcd1 MRd =24,3kNm/m
Udnyttelsesgrad: .M = MSd/MRd
Forskydningsoptagelse:
.M = 61% OK
Hjælpefaktor k: k = 1+(200/d) 0.5, dog max 2.0 k =2,00
Armeringsforhold: = As/(d*1.0)
= 0,003
Regningsmæssig bæreevne: vRd,c = (0.18/1.40)*k*(100* *fck)1/3 vRd,c =0,54MPa
Dog som minimum: vRd,c,min = (0.051/1.40)*k 1.5*fck0.5 vRd,c,min =0,61MPa
Resulterende bæreevne: vRd,c = MAX(vRd,c & vRd,c,min)vRd,c =0,61MPa
Maksimal forskydning i snit D-DVSd =22,2kN/m
Forskydningsbæreevne: VRd = v Rd,c*dVRd =87,8kN/m
Udnyttelsesgrad: .V = VSd/VRd .V = 25% OK
Revnevidder:
Kvasi-permanent momentMk =11,4kNm/m
Højde af trykzone: Ac*0.5*x = *As*(d-x) hvoraf findes følgende 2.gradsligning:
500*x2+*As*x-*As*d = 0 => 500 *x2 + 8671*x -1248558= 0
Disk. d =2,57E+09 => x1 =-59& x2 =42x =42mm
Transformeret inertimoment: It = 1000*x3/3+*As*(d-x)2 It =1,15E+08mm4/m
Armeringsspænding: s = *(Mk/It)*(d-x) s = 232MPa
Effektivt trækpåvirket betonareal omkring armeringen bestemmes med den effektive højde: hc.ef = MIN(2.5*(h-d) & (h-x)/3 & h/2)hc.ef =48mm
Effek. trækpåvirket betonareal omk. Arm.: Ac.eff = 1000*hc.efAc.eff =47651mm2/m
Tøjningsdifferens #1: #1 = s/Es-(0.4/Es)*(Ac.eff/As+)*fctm #1 =0,020%
Tøjningsdifferens #2: #2 = 0.6* s/Es #2 =0,070%
Tøjningsdifferens: sm -cm = MAKS(#1 & #2) sm -cm =0,070%
Maksimal revneafstand: sr,max = 29*c11/3+0.17*Ac.eff*ø/Assr,max =353mm
Revnevidder: wk = sr,max*(sm -cm)wk =0,25mm
Udnyttelsesgrad: .wk = wk/wk.max .wk = 82% OK
ingeniørvirksomhed.
Projektnr.: L-300 med udragende og asfalt
Dimensionering af lodret del af element….fortsat:
Snit E-E:
Fuldt forankret armering:
Fuldt forankret armering i snit:6stk ø12pr.2400mm
Armeringsareal pr. løbende meterAs =283mm2/m
Momentoptagelse:
Tykkelse af snit: t = b2-g.t*4*h/6t =157mm
Effektiv højde: d = t (snit E-E)-c1-0.5*ød =116mm
Armeringsgrad: = As*fyd/(1000*d*fcd1)
Hjælpefaktor: = *(1-0.5* )
= 0,045 OK
= 0,044
Maksimalt moment i snit E-EMSd =6,1kNm/m
Momentbæreevne: MRd = *1000*d2*fcd1 MRd =14,7kNm/m
Udnyttelsesgrad: .M = MSd/MRd
Forskydningsoptagelse:
.M = 41% OK
Hjælpefaktor k: k = 1+(200/d) 0.5, dog max 2.0 k =2,00
Armeringsforhold: = As/(d*1.0)
= 0,002
Regningsmæssig bæreevne: vRd,c = (0.18/1.40)*k*(100* *fck)1/3 vRd,c =0,53MPa
Dog som minimum: vRd,c,min = (0.051/1.40)*k 1.5*fck0.5 vRd,c,min =0,61MPa
Resulterende bæreevne: vRd,c = MAX(vRd,c & vRd,c,min)vRd,c =0,61MPa
Maksimal forskydning i snit E-EVSd =16,0kN/m
Forskydningsbæreevne: VRd = v Rd,c*dVRd =70,5kN/m
Udnyttelsesgrad: .V = VSd/VRd .V = 23% OK
Revnevidder:
Kvasi-permanent momentMk =4,7kNm/m
Højde af trykzone: Ac*0.5*x = *As*(d-x) hvoraf findes følgende 2.gradsligning:
500*x2+*As*x-*As*d = 0 => 500 *x2 + 6503*x -752169= 0
Disk. d =1,55E+09 => x1 =-46& x2 =33x =33mm
Transformeret inertimoment: It = 1000*x3/3+*As*(d-x)2 It =5,64E+07mm4/m
Armeringsspænding: s = *(Mk/It)*(d-x) s = 158MPa
Effektivt trækpåvirket betonareal omkring armeringen bestemmes med den effektive højde: hc.ef = MIN(2.5*(h-d) & (h-x)/3 & h/2)hc.ef =41mm
Effek. trækpåvirket betonareal omk. Arm.: Ac.eff = 1000*hc.efAc.eff =41281mm2/m
Tøjningsdifferens #1: #1 = s/Es-(0.4/Es)*(Ac.eff/As+)*fctm #1 =-0,030%
Tøjningsdifferens #2: #2 = 0.6* s/Es #2 =0,047%
Tøjningsdifferens: sm -cm = MAKS(#1 & #2) sm -cm =0,047%
Maksimal revneafstand: sr,max = 29*c11/3+0.17*Ac.eff*ø/Assr,max =393mm
Revnevidder: wk = sr,max*(sm -cm)wk =0,19mm
Udnyttelsesgrad: .wk = wk/wk.max .wk = 62% OK
Projektnr.: L-300 med udragende og asfalt
Dimensionering af lodret del af element….fortsat:
Snit F-F:
Delvist forankret armering:
Delvist forankret armering i snit:4stk ø12pr.2400mm
Forankringsforhold lb/ø =39
Fuld forankringslængde: lb = ø*lb/ølb =468mm
Effektiv forankringslængde: L.ef = 3225-5*626L.ef =95mm
Armeringsareal pr. løbende meterAs =188mm2/m
Effektivt armeringsareal pr. løbende meter: As = L.ef*As2/lb As =38mm2/m
Momentoptagelse:
Tykkelse af snit: t = b2-g.t*5*h/6t =128mm
Effektiv højde: d = t (snit F-F)-c1-0.5*ød =93mm
Armeringsgrad: = As*fyd/(1000*d*fcd1)
Hjælpefaktor: = *(1-0.5* )
= 0,008 OK
= 0,007
Maksimalt moment i snit F-FMSd =0,4kNm/m
Momentbæreevne: MRd = *1000*d2*fcd1 MRd =1,6kNm/m
Udnyttelsesgrad: .M = MSd/MRd
Forskydningsoptagelse:
.M = 23% OK
Hjælpefaktor k: k = 1+(200/d) 0.5, dog max 2.0 k =2,00
Armeringsforhold: = As/(d*1.0)
= 0,000
Regningsmæssig bæreevne: vRd,c = (0.18/1.40)*k*(100* *fck)1/3 vRd,c =0,29MPa
Dog som minimum: vRd,c,min = (0.051/1.40)*k 1.5*fck0.5 vRd,c,min =0,61MPa
Resulterende bæreevne: vRd,c = MAX(vRd,c & vRd,c,min)vRd,c =0,61MPa
Maksimal forskydning i snit F-FVSd =2,4kN/m
Forskydningsbæreevne: VRd = v Rd,c*dVRd =56,9kN/m
Udnyttelsesgrad: .V = VSd/VRd .V = 4% OK
Revnevidder:
Kvasi-permanent momentMk =0,3kNm/m
Højde af trykzone: Ac*0.5*x = *As*(d-x) hvoraf findes følgende 2.gradsligning:
500*x2+*As*x-*As*d = 0 => 500 *x2 + 880*x -82135= 0
Disk. d =1,65E+08 => x1 =-14& x2 =12x =12mm
Transformeret inertimoment: It = 1000*x3/3+*As*(d-x)2 It =6,40E+06mm4/m
Armeringsspænding: s = *(Mk/It)*(d-x) s = 85MPa
Effektivt trækpåvirket betonareal omkring armeringen bestemmes med den effektive højde: hc.ef = MIN(2.5*(h-d) & (h-x)/3 & h/2)hc.ef =39mm
Effek. trækpåvirket betonareal omk. Arm.: Ac.eff = 1000*hc.efAc.eff =38789mm2/m
Tøjningsdifferens #1: #1 = s/Es-(0.4/Es)*(Ac.eff/As+)*fctm #1 =-0,623%
Tøjningsdifferens #2: #2 = 0.6* s/Es #2 =0,025%
Tøjningsdifferens: sm -cm = MAKS(#1 & #2) sm -cm =0,025%
Maksimal revneafstand: sr,max = 29*c11/3+0.17*Ac.eff*ø/Assr,max =95mm
Revnevidder: wk = sr,max*(sm -cm)wk =0,02mm
Udnyttelsesgrad: .wk = wk/wk.max .wk = 8% OK
Projektnr.: L-300 med udragende og asfalt
Tilfælde A, retning højre:
Vandret fladelast ved bund: pn(h) = g u * hpn(h) =27,5kN/m2
Lodret fladelast på vandret del b1 fra ensilage: pb = g u * hpb =27,5kN/m2
Lodret linielast fra ensilage: gk4 = b1*pbgk4 =19,9kN/m
Tyngdepunkt af gk4: tgp.gk4 = 0.5*b1tgp.gk4 =0,363m
Tilfælde A1: faktor 1.15 på vandret last fra ensilage, 1.00 på øvrige laste:
Total lodret linielast: n = 1.00*(gk.ele+gk4)n =46,6kN/m
Tyngdepunkt af n: tgp.n = (gk.ele*tgp.ele+gk4*tgp.gk4)/ntgp.n =0,722m
Vandret lastresultant: vd = 1.15*(0.5*h*pn(h))vd =43,5kN/m
Afstand fra u.k. element til vd: tgp.vd = t.plade+h/3tgp.vd =1,167m
Væltende moment fra vd: m.vd = vd*tgp.vdm.vd =50,7kNm/m
Excentricitet fra m.vd: e.vd = m.vd/ne.vd =1,090m
Placering af n: x.n = tgp.n+e.vdx.n =1,812m
Effektiv trykzone under element: tz = 2*(b.tot-x.n)tz =0,826m
Spænding under effektiv trykzone: = n/tz = 56,4kN/m2
Tilfælde A2: 1.30 på al last fra ensilage og 0.85 på øvrige laste
Total lodret linielast: n = 1.00*gk.ele+1.30*gk4n =52,5kN/m
Tyngdepunkt af n: tgp.n = (1.00*gk.ele*tgp.ele+1.30*gk4*tgp.gk4)/n =0,681m
Vandret lastresultant: vd = 1.30*(0.5*h*pn(h))vd =49,2kN/m
Afstand fra u.k. element til vd: tgp.vd = t.plade+h/3tgp.vd =1,167m
Væltende moment fra vd: m.vd = vd*tgp.vdm.vd =57,3kNm/m
Excentricitet fra m.vd: e.vd = m.vd/ne.vd =1,091m
Placering af n: x.n = tgp.n+e.vdx.n =1,773m
Effektiv trykzone under element: tz = 2*(b.tot-x.n)tz =0,904m
Spænding under effektiv trykzone: = n/tz = 58,1kN/m2
Projektnr.: L-300 med udragende og asfalt
Tilfælde A, retning højre….fortsat: Snitkræfter i lodret del af element:
Forskydningskraftkurvelodretdel,lasttilfældeA1[kNm/m]
Momentkurvelodretdel,lasttilfældeA1[kNm/m]
Projektnr.: L-300 med udragende og asfalt
Tilfælde A, retning højre….fortsat: Snitkræfter i lodret del af element:
Projektnr.: L-300 med udragende og asfalt
Tilfælde A, retning højre….fortsat:
Snitkræfter i vandret, venstre, påstøbt del af element ved overgang til lodret del af element:
Karakteristisk forskydning fra egenlast: V.gk = gk2V.gk =4,5kN/m
Karakteristisk forskydning fra ensilage: V.ek = gk4V.ek =19,9kN/m
Karakteristisk moment fra egenlast: M.gk = gk2*0.5*b1M.gk =1,6kN/m
Karakteristisk moment fra ensilage: M.ek = gk4*0.5*b1M.ek =7,2kN/m
Tilfælde A1: faktor 1.15 på vandret last fra ensilage, 1.00 på øvrige laste:
Overlap mellem plade og effektiv trykzone: L = tz-b2-b3L =0,000m *
Forskydning: VSd = 1.00*(V.gk+V.ek)-L* VSd =24,5kN/m
Moment: MSd = 1.00*(M.gk+M.ek)-0.5*L 2* MSd =8,9kNm/m
Tilfælde A2: 1.30 på al last fra ensilage og 0.85 på øvrige laste
Overlap mellem plade og effektiv trykzone: L = tz-b2-b3L =0,000m *
Forskydning: VSd = 0.85*V.gk+1.30*V.ek-L* VSd =29,8kN/m
Moment: MSd = 0.85*M.gk+1.30*M.ek-0.5*L 2* MSd =10,8kNm/m
Anvendelsesgrænse: 1.00 på al last:
Lodret last & tyngdepunkt af denne som for beregning af tilfælde A1.
Væltende moment: m.vk = m.vd fra A1/1.15m.vk =44,1kNm/m
Excentricitet fra m.vk: e.vk = m.vk/ne.vk =0,947m
Placering af n: x.n = tgp.n+e.vdx.n =1,670m
Effektiv trykzone under element: tz = 2*(b.tot-x.n)tz =1,110m
Spænding under effektiv trykzone: = n/tz = 41,9kN/m2
Overlap mellem plade og effektiv trykzone: L = tz-b2-b3L =0,000m *
Moment: MSk = 1.00*(M.gk+M.ek-0.5*L 2* MSk =8,9kNm/m
* Hvis der ikke er noget overlap sættes L = 0
Snitkræfter i vandret, højre del af element ved overgang til lodret del af element:
Karakteristisk forskydning fra egenlast: V.gk = b3*t.plade*25*1.0 =7,7kN/m
Karakteristisk moment fra egenlast: M.gk = V.gk*0.5*b3M.gk =4,7kN/m
Tilfælde A1: faktor 1.15 på vandret last fra ensilage, 1.00 på øvrige laste:
Udbredelse af effektiv trykzone: L = MIN(tz & b3)L =0,826m
Afstand fra lodret snit til start effektiv trykzone: a1 = b3-La1 =0,404m
Forskydning: VSd = L* -1.00*V.gk
VSd =38,9kN/m
Moment: MSd = L* *(a1+0.5*L)-1.00*M.gk MSd =33,3kNm/m
Tilfælde A2: 1.30 på al last fra ensilage og 0.85 på øvrige laste
Udbredelse af effektiv trykzone: L = MIN(tz & b3)L =0,904m
Afstand fra lodret snit til start effektiv trykzone: a1 = b3-La1 =0,326m
Forskydning: VSd = L* -0.85*V.gk
Moment: MSd = L* *(a1+0.5*L)-0.85*M.gk
Anvendelsesgrænse: 1.00 på al last:
VSd =46,0kN/m
MSd =36,9kNm/m
Udbredelse af effektiv trykzone: L = MIN(tz & b3)L =1,110m
Afstand fra lodret snit til start effektiv trykzone: a1 = b3-La1 =0,120m
Moment: MSk = L* *(a1+0.5*L)-1.00*M.gk
MSk =26,7kNm/m
Projektnr.: L-300 med udragende og asfalt
Tilfælde A, retning venstre:
Vandret fladelast ved bund: pn(h) = g u * hpn(h) =27,5kN/m2
Lodret fladelast på vandret del b3 fra ensilage: pb = g u * hpb =27,5kN/m2
Lodret linielast fra ensilage: gk4 = b3*pbgk4 =33,8kN/m
Tyngdepunkt af gk4: tgp.gk4 = b1+b2+0.5*b3tgp.gk4 =1,610m
Tilfælde A1: faktor 1.15 på vandret last fra ensilage, 1.00 på øvrige laste:
Total lodret linielast: n = 1.00*(gk.ele+gk4)n =60,5kN/m
Tyngdepunkt af n: tgp.n = (gk.ele*tgp.ele+gk4*tgp.gk4)/ntgp.n =1,338m
Vandret lastresultant: vd = 1.15*(0.5*h*pn(h))vd =43,5kN/m
Afstand fra u.k. element til vd: tgp.vd = t.plade+h/3tgp.vd =1,167m
Væltende moment fra vd: m.vd = vd*tgp.vdm.vd =50,7kNm/m
Excentricitet fra m.vd: e.vd = m.vd/ne.vd =0,839m
Placering af n: x.n = tgp.n-e.vdx.n =0,499m
Effektiv trykzone under element: tz = 2*x.ntz =0,997m
Spænding under effektiv trykzone: = n/tz = 60,6kN/m2
Tilfælde A2: 1.30 på al last fra ensilage og 0.85 på øvrige laste
Total lodret linielast: n = 1.00*gk.ele+1.30*gk4n =70,6kN/m
Tyngdepunkt af n: tgp.n = (1.00*gk.ele*tgp.ele+1.30*gk4*tgp.gk4)/n =1,377m
Vandret lastresultant: vd = 1.30*(0.5*h*pn(h))vd =49,2kN/m
Afstand fra u.k. element til vd: tgp.vd = t.plade+h/3tgp.vd =1,167m
Væltende moment fra vd: m.vd = vd*tgp.vdm.vd =57,3kNm/m
Excentricitet fra m.vd: e.vd = m.vd/ne.vd =0,812m
Placering af n: x.n = tgp.n-e.vdx.n =0,565m
Effektiv trykzone under element: tz = 2*x.ntz =1,129m
Spænding under effektiv trykzone: = n/tz = 62,5kN/m2
Projektnr.: L-300 med udragende og asfalt
Tilfælde A, retning venstre….fortsat:
Snitkræfter i lodret del af element:
Samme som for tilfælde A, retning højre.
Se snitkraftkurver på forgående sider
Snitkræfter i vandret, venstre, påstøbt del af element ved overgang til lodret del af element:
Karakteristisk forskydning fra egenlast: V.gk = gk24,5kN/m
Karakteristisk moment fra egenlast: M.gk = V.gk*0.5*b1M.gk =1,6kN/m
Tilfælde A1: faktor 1.15 på vandret last fra ensilage, 1.00 på øvrige laste:
Udbredelse af effektiv trykzone: L = MIN(tz & b1)L =0,725m
Afstand fra lodret snit til start effektiv trykzone: a1 = b1-La1 =0,000m
Forskydning: VSd = L* -1.00*V.gk
Moment: MSd = L* *(a1+0.5*L)-1.00*M.gk
Tilfælde A2: 1.30 på al last fra ensilage og 0.85 på øvrige laste
VSd =39,4kN/m
MSd =14,3kNm/m
Udbredelse af effektiv trykzone: L = MIN(tz & b1)L =0,725m
Afstand fra lodret snit til start effektiv trykzone: a1 = b1-La1 =0,000m
Forskydning: VSd = L* -0.85*V.gk
Moment: MSd = L* *(a1+0.5*L)-0.85*M.gk
Anvendelsesgrænse: 1.00 på al last:
Lodret last & tyngdepunkt af denne som for beregning af tilfælde A1.
VSd =41,5kN/m
MSd =15,0kNm/m
Væltende moment: m.vk = m.vd fra A1/1.15m.vk =44,1kNm/m
Excentricitet fra m.vk: e.vk = m.vk/ne.vk =0,730m
Placering af n: x.n = tgp.n-e.vdx.n =0,608m
Effektiv trykzone under element: tz = 2x.ntz =1,216m
Spænding under effektiv trykzone: = n/tz = 49,7kN/m2
Udbredelse af effektiv trykzone: L = MIN(tz & b1)L =0,725m
Afstand fra lodret snit til start effektiv trykzone: a1 = b1-La1 =0,000
Moment: MSk = L* *(a1+0.5*L)-1.00*M.gk
MSk =11,4kNm/m
Snitkræfter i vandret, højre del af element ved overgang til lodret del af element:
Karakteristisk forskydning fra egenlast: V.gk = b3*t.plade*25*1.0 =7,7kN/m
Karakteristisk forskydning fra ensilage: V.ek = gk4V.ek =33,8kN/m
Karakteristisk moment fra egenlast: M.gk = V.gk*0.5*b3M.gk =4,7kN/m
Karakteristisk moment fra ensilage: M.ek = gk4*0.5*b3M.ek =20,8kN/m
Tilfælde A1: faktor 1.15 på vandret last fra ensilage, 1.00 på øvrige laste:
Overlap mellem plade og effektiv trykzone: L = tz-b1-b2L =0,002m *
Forskydning: VSd = 1.00*(V.gk+V.ek)-L* VSd =41,4kN/m
Moment: MSd = 1.00*(M.gk+M.ek)-0.5*L 2* MSd =25,5kNm/m
Tilfælde A2: 1.30 på al last fra ensilage og 0.85 på øvrige laste
Overlap mellem plade og effektiv trykzone: L = tz-b1-b2L =0,134m *
Forskydning: VSd = 0.85*V.gk+1.30*V.ek-L*
Moment: MSd = 0.85*M.gk+1.30*M.ek-0.5*L 2*
Anvendelsesgrænse: 1.00 på al last:
VSd =42,1kN/m
MSd =30,5kNm/m
Overlap mellem plade og effektiv trykzone: L = tz-b1-b2L =0,221m *
Moment: MSk = 1.00*(M.gk+M.ek)-0.5*L 2*
* Hvis der ikke er noget overlap sættes L = 0
MSk =24,3kNm/m
Projektnr.: L-300 med udragende og asfalt
Tilfælde B, retning højre:
Ensilagebidrag til karakteristisk last:
Vandret fladelast i dybden z1: pn(z1) = (7/3)*g f*0.50pn(z1) =8,75kN/m2
Vandret fladelast ved bund: pn(h) = pn(z1)+(1/3)*g f*(h-z1)pn(h) =14,38kN/m2
Lodret fladelast på vandret del b1: pb = g f * hpb =20,63kN/m2
Vandret resultant for område 1: N1 = 0.5*0.50*pn(z1)N1 =2,2kN/m
Vandret resultant for område 2: N2 = (h-0.50)*pn(z1)N2 =19,7kN/m
Vandret resultant for område 3: N3 = 0.5*(h-0.50)*(pn(h)-pn(z1)) =6,3kN/m
Lodret linielast fra ensilage: gk4 = b1*pbgk4 =15,0kN/m
Afstand fra u.k. element til N1: a.N1 = h1-(2/3)*0.50a.N1 =2,67m
Afstand fra u.k. element til N2: a.N2 = t.plade+0.5*(h-0.50)a.N2 =1,38m
Afstand fra u.k. element til N3: a.N3 = t.plade+(1/3)*(h-0.50)a.N3 =1,00m
Tyngdepunkt af gk4: tgp.gk4 = 0.5*b1tgp.gk4 =0,36m
3.0 m element ensilagetryk 12 t
Projektnr.: L-300 med udragende og asfalt
Tilfælde B, retning højre….fortsat:
Komprimeringskøretøjets bidrag til karakteristisk last:
Forudsat afstand mellem enkeltkræfters angrebspunktera =3,00m
Vandret punktlast i dybden z1: F th = (1/8)*GtFth =15kN
Lodret punktlast: Ftv = (0.3/8)*(1+2*h/(h+a)-a/(3*h+2*a))*GtFtv =7,9kN
Lodret fladelast på vandret del b1: ptb = (Gt*0.9*a 2/(h+a)2)/a2 ptb =3,27kN/m2
Afstand fra u.k. element til Fth: a.Fth = h1-0.50a.Fth =2,500m
Lodret linielast fra komprimeringskøretøj: gk5 = b1*ptbgk5 =2,4kN/m
Tyngdepunkt af gk5: tgp.gk5 = 0.5*b1tgp.gk5 =0,36m
B1: 1.15 på vandret last fra ensilage, 1.30 på vandret last fra køretøj, 1.00 på øvrige laste:
Total lodret linielast: n = 1.00*(gk.ele+gk4+gk5+F tv/b.komp)n =47,2kN/m
Tgp. af n: tgp.n = (gk.ele*tgp.ele+gk4*tgp.gk4+gk5*tgp.gk5+F tv*b1/b.komp)/n = 0,743m
Vandret lastresultant: vd = 1.15*(N1+N2+N3)+1.30*F th/b.kompvd =40,6kN/m
Afstand fra u.k. element til vd:
a.vd = (1.15*(N1*a.N1+N2*a.N2+N3*a.N3)+1.30*F th*a.Fth/b.komp)/vd =1,613m
Væltende moment fra vd: m.vd = vd*a.vdm.vd =65,4kNm/m
Excentricitet fra m.vd: e.vd = m.vd/ne.vd =1,386m
Placering af n: x.n = tgp.n+e.vdx.n =2,128m
Effektiv trykzone under element: tz = 2*(b.tot-x.n)tz =0,194m
Spænding under effektiv trykzone: = n/tz = 243,7kN/m2
B2: 1.30 på al last fra ensilage og køretøj, 0.85 på øvrige laste:
Total lodret linielast: n = 0.85*gk.ele+1.30*(gk4+gk5+F tv/b.komp)n =49,4kN/m
Tgp. af n: tgp.n = (0.85*gk.ele*tgp.ele+1.30*(gk4*tgp.gk4+gk5*tgp.gk5+F tv*b1/b.komp))/n = 0,682m
Vandret lastresultant: vd = 1.30*(N1+N2+N3+F th/b.komp)vd =44,8kN/m
Afstand fra u.k. element til vd:
a.vd = 1.30*(N1*a.N1+N2*a.N2+N3*a.N3+F th*a.Fth/b.komp)/vd =1,592m
Væltende moment fra vd: m.vd = vd*a.vdm.vd =71,3kNm/m
Excentricitet fra m.vd: e.vd = m.vd/ne.vd =1,443m
Placering af n: x.n = tgp.n+e.vdx.n =2,125m
Effektiv trykzone under element: tz = 2*(b.tot-x.n)tz =0,199m
Spænding under effektiv trykzone: = n/tz = 248,2kN/m2
Anvendelsesgrænse: 1.00 på al last:
Total lodret linielast: n = 1.00*(gk.ele+gk4+gk5+F tv/b.komp)n =47,2kN/m
Tgp. af n: tgp.n = (gk.ele*tgp.ele+gk4*tgp.gk4+gk5*tgp.gk5+F tv*b1/b.komp)/n = 0,743m
Vandret lastresultant: vk = 1.00*(N1+N2+N3+F th/b.komp)vk =34,5kN/m
Afstand fra u.k. element til vd:
a.vk =(N1*a.N1+N2*a.N2+N3*a.N3+F th*a.Fth/b.komp)/vk a.vk =1,592m
Væltende moment fra vk: m.vk = vk*a.vkm.vk =54,9kNm/m
Excentricitet fra m.vk: e.vk = m.vk/ne.vk =1,162m
Placering af n: x.n = tgp.n+e.vkx.n =1,904m
Effektiv trykzone under element: tz = 2*(b.tot-x.n)tz =0,642m
Spænding under effektiv trykzone: = n/tz = 73,6kN/m2
Projektnr.: L-300 med udragende og asfalt
Tilfælde B, retning højre….fortsat:
Forskydningskraftkurvelodretdel,lasttilfældeB1[kNm/m]
Momentkurvelodretdel,lasttilfældeB1[kNm/m]
Projektnr.:
Tilfælde B, retning højre….fortsat:
Forskydningskraftkurvelodretdel,lasttilfældeB2[kNm/m]
Momentkurvelodretdel,lasttilfældeB2[kNm/m]
Projektnr.: L-300 med udragende og asfalt
Tilfælde B, retning højre….fortsat:
Snitkræfter i vandret, venstre, påstøbt del af element ved overgang til lodret del af element:
Karakteristisk forskydning fra egenlast: V.gk = gk2V.gk =4,5kN/m
Karakteristisk forskydning fra ensilage: V.ek = gk4V.ek =15,0kN/m
Karakteristisk forskydning fra køretøj: V.kk = gk5+Ftv/1.0V.kk =10,2kN/m
Karakteristisk moment fra egenlast: M.gk = gk2*0.5*b1M.gk =1,6kN/m
Karakteristisk moment fra ensilage: M.ek = gk4*0.5*b1M.ek =5,4kN/m
Karakteristisk moment fra køretøj: M.kk = gk5*0.5*b1M.kk =0,9kN/m
B1: 1.15 på vandret last fra ensilage, 1.30 på vandret last fra køretøj, 1.00 på øvrige laste:
Overlap mellem plade og effektiv trykzone: L = tz-b2-b3L =0,000m *
Forskydning: VSd = 1.00*(V.gk+V.ek+V.kk)-L* VSd =29,7kN/m
Moment: MSd = 1.00*(M.gk+M.ek+M.kk)-0.5*L 2* MSd =7,9kNm/m
B2: 1.30 på al last fra ensilage og køretøj, 0.85 på øvrige laste:
Overlap mellem plade og effektiv trykzone: L = tz-b2-b3L =0,000m *
Forskydning: VSd = 0.85*V.gk+1.30*(V.ek+V.kk)-L* VSd =36,6kN/m
Moment: MSd = 0.85*M.gk+1.30*(M.ek+M.kk)-0.5*L 2* MSd =9,6kNm/m
Anvendelsesgrænse: 1.00 på al last:
Overlap mellem plade og effektiv trykzone: L = tz-b2-b3L =0,000m *
Moment: MSk = 1.00*(M.gk+M.ek+M.kk)-0.5*L 2* MSk =7,9kNm/m
* Hvis der ikke er noget overlap sættes L = 0
Snitkræfter i vandret, højre del af element ved overgang til lodret del af element:
Karakteristisk forskydning fra egenlast: V.gk = b3*t.plade*25*1.0 =7,7kN/m
Karakteristisk moment fra egenlast: M.gk = V.gk*0.5*b3M.gk =4,7kN/m
B1: 1.15 på vandret last fra ensilage, 1.30 på vandret last fra køretøj, 1.00 på øvrige laste:
Udbredelse af effektiv trykzone: L = MIN(tz & b3)L =0,194m
Afstand fra lodret snit til start effektiv trykzone: a1 = b3-La1 =1,036m
Forskydning: VSd = L* -1.00*V.gk VSd =39,5kN/m
Moment: MSd = L* *(a1+0.5*L)-1.00*M.gk MSd =48,8kNm/m
B2: 1.30 på al last fra ensilage og køretøj, 0.85 på øvrige laste:
Udbredelse af effektiv trykzone: L = MIN(tz & b3)L =0,199m
Afstand fra lodret snit til start effektiv trykzone: a1 = b3-La1 =1,031m
Forskydning: VSd = L* -0.85*V.gk VSd =42,9kN/m
Moment: MSd = L* *(a1+0.5*L)-0.85*M.gk MSd =51,8kNm/m
Anvendelsesgrænse: 1.00 på al last:
Udbredelse af effektiv trykzone: L = MIN(tz & b3)L =0,642m
Afstand fra lodret snit til start effektiv trykzone: a1 = b3-La1 =0,588m
Moment: MSk = L* *(a1+0.5*L)-1.00*M.gk MSk =38,2kNm/m
Projektnr.: L-300 med udragende og asfalt
Tilfælde B, retning venstre:
Ensilagebidrag til karakteristisk last:
Vandret fladelast i dybden z1: pn(z1) = (7/3)*g f*0.50pn(z1) =8,75kN/m2
Vandret fladelast ved bund: pn(h) = pn(z1)+(1/3)*g f*(h-z1)pn(h) =14,4kN/m2
Lodret fladelast på vandret del b1: pb = g f * hpb =20,6kN/m2
Vandret resultant for område 1: N1 = 0.5*0.50*pn(z1)N1 =2,2kN/m
Vandret resultant for område 2: N2 = (h-0.50)*pn(z1)N2 =19,7kN/m
Vandret resultant for område 3: N3 = 0.5*(h-0.50)*(pn(h)-pn(z1)) =6,3kN/m
Lodret linielast fra ensilage: gk4 = b3*pbgk4 =25,4kN/m
Afstand fra u.k. element til N1: a.N1 = h1-(2/3)*0.50a.N1 =2,67m
Afstand fra u.k. element til N2: a.N2 = t.plade+0.5*(h-0.50)a.N2 =1,38m
Afstand fra u.k. element til N3: a.N3 = t.plade+(1/3)*(h-0.50)a.N3 =1,00m
Tyngdepunkt af gk4: tgp.gk4 = b1+b2+0.5*b3tgp.gk4 =1,61m
Projektnr.: L-300 med udragende og asfalt
Tilfælde B, retning venstre….fortsat:
Komprimeringskøretøjets bidrag til karakteristisk last:
Forudsat afstand mellem enkeltkræfters angrebspunktera =3,00m
Vandret punktlast i dybden z1: F th = (1/8)*GtFth =15kN
Lodret punktlast: Ftv = (0.3/8)*(1+2*h/(h+a)-a/(3*h+2*a))*GtFtv =7,9kN
Lodret fladelast på vandret del b3: ptb = (Gt*0.9*a 2/(h+a)2)/a2 ptb =3,27kN/m2
Afstand fra u.k. element til Fth: a.Fth = h1-0.50a.Fth =2,50m
Lodret linielast fra komprimeringskøretøj: gk5 = b3*ptbgk5 =4,0kN/m
Tyngdepunkt af gk5: tgp.gk5 = b1+b2+0.5*b3tgp.gk5 =1,61m
B1: 1.15 på vandret last fra ensilage, 1.30 på vandret last fra køretøj, 1.00 på øvrige laste:
Total lodret linielast: n = 1.00*(gk.ele+gk4+gk5+F tv/b.komp)n =59,3kN/m
Tgp.af n: tgp.n = (gk.ele*tgp.ele+gk4*tgp.gk4+gk5*tgp.gk5+F tv*(b1+b2)/b.komp)/n = 1,298m
Vandret lastresultant: vd = 1.15*(N1+N2+N3)+1.30*F th/b.kompvd =40,6kN/m
Afstand fra u.k. element til vd:
a.vd = (1.15*(N1*a.N1+N2*a.N2+N3*a.N3)+1.30*F th*a.Fth/b.komp)/vd =1,613m
Væltende moment fra vd: m.vd = vd*a.vdm.vd =65,4kNm/m
Excentricitet fra m.vd: e.vd = m.vd/ne.vd =1,104m
Placering af n: x.n = tgp.n-e.vdx.n =0,195m
Effektiv trykzone under element: tz = 2*x.ntz =0,390m
Spænding under effektiv trykzone: = n/tz = 152,2kN/m2
B2: 1.30 på al last fra ensilage og køretøj, 0.85 på øvrige laste:
Total lodret linielast: n = 0.85*gk.ele+1.30*(gk4+gk5+F tv/b.komp)n =65,1kN/m
Tgp.af n:tgp.n =(0.85*gk.ele*tgp.ele+1.30*(gk4*tgp.gk4+gk5*tgp.gk5+F tv*(b1+b2)/b.komp))/n = 1,355m
Vandret lastresultant: vd = 1.30*(N1+N2+N3+F th/b.komp)vd =44,8kN/m
Afstand fra u.k. element til vd:
a.vd = 1.30*(N1*a.N1+N2*a.N2+N3*a.N3+F th*a.Fth/b.komp)/vd a.vd =1,592m
Væltende moment fra vd: m.vd = vd*a.vdm.vd =71,3kNm/m
Excentricitet fra m.vd: e.vd = m.vd/ne.vd =1,096m
Placering af n: x.n = tgp.n-e.vdx.n =0,259m
Effektiv trykzone under element: tz = 2*x.ntz =0,518m
Spænding under effektiv trykzone: = n/tz = 125,5kN/m2
Anvendelsesgrænse: 1.00 på al last:
Total lodret linielast: n = 1.00*(gk.ele+gk4+gk5+F tv/b.komp)n =59,3kN/m
Tgp.af n: tgp.n = (gk.ele*tgp.ele+gk4*tgp.gk4+gk5*tgp.gk5+F tv*(b1+b2)/b.komp)/n = 1,298m
Vandret lastresultant: vk = 1.00*(N1+N2+N3+F th/b.komp)vk =34,5kN/m
Afstand fra u.k. element til vk:
a.vk = (N1*a.N1+N2*a.N2+N3*a.N3+F th*a.Fth/b.komp)/vk a.vk =1,592m
Væltende moment fra vk: m.vk = vk*a.vkm.vk =54,9kNm/m
Excentricitet fra m.vk: e.vk = m.vk/ne.vk =0,925m
Placering af n: x.n = tgp.n-e.vkx.n =0,373m
Effektiv trykzone under element: tz = 2*x.ntz =0,746m
Spænding under effektiv trykzone: = n/tz = 79,4kN/m2
Projektnr.: L-300 med udragende og asfalt
Tilfælde B, retning venstre….fortsat:
Snitkræfter i lodret del af element:
Samme som for tilfælde B, retning højre.
Se snitkraftkurver på forgående sider
Snitkræfter i vandret, venstre, påstøbt del af element ved overgang til lodret del af element:
Karakteristisk forskydning fra egenlast: V.gk = gk24,5kN/m
Karakteristisk moment fra egenlast: M.gk = V.gk*0.5*b1M.gk =1,6kN/m
B1: 1.15 på vandret last fra ensilage, 1.30 på vandret last fra køretøj, 1.00 på øvrige laste:
Udbredelse af effektiv trykzone: L = MIN(tz & b1)L =0,390m
Afstand fra lodret snit til start effektiv trykzone: a1 = b1-La1 =0,335m
Forskydning: VSd = L* -1.00*V.gk VSd =54,8kN/m
Moment: MSd = L* *(a1+0.5*L)-1.00*M.gk MSd =29,8kNm/m
B2: 1.30 på al last fra ensilage og køretøj, 0.85 på øvrige laste:
Udbredelse af effektiv trykzone: L = MIN(tz & b1)L =0,518m
Afstand fra lodret snit til start effektiv trykzone: a1 = b1-La1 =0,207m
Forskydning: VSd = L* -0.85*V.gk
Moment: MSd = L* *(a1+0.5*L)-0.85*M.gk
Anvendelsesgrænse: 1.00 på al last:
VSd =61,2kN/m
MSd =28,9kNm/m
Udbredelse af effektiv trykzone: L = MIN(tz & b1)L =0,725m
Afstand fra lodret snit til start effektiv trykzone: a1 = b1-La1 =0,000m
Moment: MSk = L* *(a1+0.5*L)-1.00*M.gk
MSk =19,2kNm/m
Snitkræfter i vandret, højre del af element ved overgang til lodret del af element:
Karakteristisk forskydning fra egenlast: V.gk = b3*t.plade*25*1.0 =7,7kN/m
Karakteristisk forskydning fra ensilage: V.ek = gk4V.ek =25,4kN/m
Karakteristisk forskydning fra køretøj: V.kk = gk5+Ftv/1.0V.kk =11,9kN/m
Karakteristisk moment fra egenlast: M.gk = V.gk*0.5*b3M.gk =4,7kN/m
Karakteristisk moment fra ensilage: M.ek = gk4*0.5*b3M.ek =15,6kN/m
Karakteristisk moment fra køretøj: M.kk = gk5*0.5*b3M.kk =2,5kN/m
B1: 1.15 på vandret last fra ensilage, 1.30 på vandret last fra køretøj, 1.00 på øvrige laste:
Overlap mellem plade og effektiv trykzone: L = tz-b1-b2L =0,000m *
Forskydning: VSd = 1.00*(V.gk+V.ek+V.kk)-L* VSd =44,9kN/m
Moment: MSd = 1.00*(M.gk+M.ek+M.kk)-0.5*L 2* MSd =22,8kNm/m
B2: 1.30 på al last fra ensilage og køretøj, 0.85 på øvrige laste:
Overlap mellem plade og effektiv trykzone: L = tz-b1-b2L =0,000m *
Forskydning: VSd = 0.85*V.gk+1.30*(V.ek+V.kk)-L* VSd =55,0kN/m
Moment: MSd = 0.85*M.gk+1.30*(M.ek+M.kk)-0.5*L 2* MSd =27,5kNm/m
Anvendelsesgrænse: 1.00 på al last:
Overlap mellem plade og effektiv trykzone: L = tz-b1-b2L =0,000m *
Moment: MSk = 1.00*(M.gk+M.ek+M.kk)-0.5*L 2* MSk =22,8kNm/m
* Hvis der ikke er noget overlap sættes L = 0
