LS-Elementer Produktkatalog

DET SIMPLE GJORT

HELT ENKELT

NS Give Elementer L­støttevægge er udviklet på baggrund af mange års erfaring med produktion og montage af LS­elementer.

L­støttevægge er designet i et simpelt, enkelt og ikke mindst, robust design. Med tosidet lodrette og formglatte overflader, i en række af forskellige standard højder. Alle højder bygges simpelt og enkelt sammen uden forskel i overgang imellem højder ift. normale L­støttevægge.

Vores L­støttevægge anvendes til alt fra støttevægge i haven, genbrugsstationer, læsseramper til industribyggeri, kornhaller, parkanlæg og som udligning af niveauforskelle. Med standard hjørne­ og vinkel løsninger, er det nærmest

kun fantasien der sætter grænser for sammenbygning af højder og vinkler og dermed anvendelsesmulighederne for L­støttevægge.

I denne brochure kan du finde de tekniske og designmæssige specifikationer for L­støttevægge. Under hver højde finder du vejledning for udførsel af montageunderlag og principskitser for disse.

Vi hjælper gerne med yderlig information, hjælp til skitseforslag eller generel udførsel for brugen af vores L­støttevægge. Du kan via vores konsulenter og tegnestue rekvirere alle vore standardmodeller på L­støttevægge som Revit eller dwg. filer.

Mere end 55 år med betonelementer til industri, detail, landbrug og boliger

Vores medarbejdere er vores vigtigste resource ­ og det har de været i flere generationer.

Give Elementer er certificeret af Bureau

Veritas Certification A/S

LS-150

LS­150 ­ Støttevæg

LS­150 ­ Indvendigt hjørne

LS­150 ­ Udvendigt hjørne

LS­150 ­ Indvendigt hjørne 22,5°

LS­150 ­ Udvendigt hjørne 22,5°

LS­150 ­ Indvendigt hjørne 15°

LS­150 ­ Udvendigt hjørne 15°

LS-200

LS­200 ­ Støttevæg

LS­200 ­ Indvendigt hjørne

LS­200 ­ Udvendigt hjørne

LS­200 ­ Indvendigt hjørne 22,5°

LS­200 ­ Udvendigt hjørne 22,5°

LS­200 ­ Indvendigt hjørne 15°

LS­200 ­ Udvendigt hjørne 15°

LS-250

LS­250 ­ Støttevæg

LS­250 ­ Indvendigt hjørne

LS­250 ­ Udvendigt hjørne

LS­250 ­ Indvendigt hjørne 22,5°

LS­250 ­ Udvendigt hjørne 22,5°

LS­250 ­ Indvendigt hjørne 15°

LS­250 ­ Udvendigt hjørne 15°

LS-300

LS­300 ­ Støttevæg

LS­300 ­ Indvendigt hjørne

LS­300 ­ Udvendigt hjørne

LS­300 ­ Indvendigt hjørne 22,5°

LS­300

VEJLEDNINGER

Ved dette symbol henviser vi til vores vejledninger for hvert produkt. Vejledningerne beskriver det korrektur underlag og optimal støtte til elementerne.

NS Give Elementer A/S, har siden 2008 været en selvstændig del af Give Elementfabrik A/S, som er etableret i 1964. NS Give Elementer A/S beskæftiger pt. 25 mand fordelt i produktion og administration. Fabrikken har egen salgs­ og montageafdeling samt tegnestue. Størrelsen af vores virksomhed bevirker, at der ikke er langt fra salg til tegnestue, til produktion til montage.

Vi råder i dag over ca. 4.000 m2 produktion og ca. 490 m2 administrationsbygninger.

Vores kerneprodukter er L­støttevægge til industri, LS­elementer og en række standardprodukter som kanalvægge, gang­ og lejeplader til landbrug.

Herudover råder vi over vægproduktion af massiv­vægge samt formglatte isolerede og u­isolerede facadeelementer. Vores vægproduktion, anvendes typisk som skillevægge, brandsektionsvægge, lejlighedsskel, m.m. som hovedsageligt henvender sig til industri, dambrugssektoren og landbrug.

Alle vores produkter er støbt i beton med reduceret cementindhold og vi er dermed et solidt skridt på vejen imod bæredygtig betonproduktion med reduceret CO2 aftryk.

Vores produkter leveres hovedsageligt i Danmark, med export til Norge, Sverige og Tyskland.

er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

INDVENDIGE HJØRNE

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Indvendigt højre hjørne

LS-150 × 240

Vægt pr. stk. 2440 kg

Vægt pr. lbm. 1016 kg

Indvendigt venstre hjørne

LS-150 × 240

Vægt pr. stk. 2440 kg

Vægt pr. lbm. 1016 kg

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Udvendigt højre hjørne LS-150 × 240

Vægt pr. stk. 2255 kg

Vægt pr. lbm. 940 kg

Udvendigt venstre hjørne LS-150 × 240

Vægt pr. stk. 2255 kg

Vægt pr. lbm. 940 kg

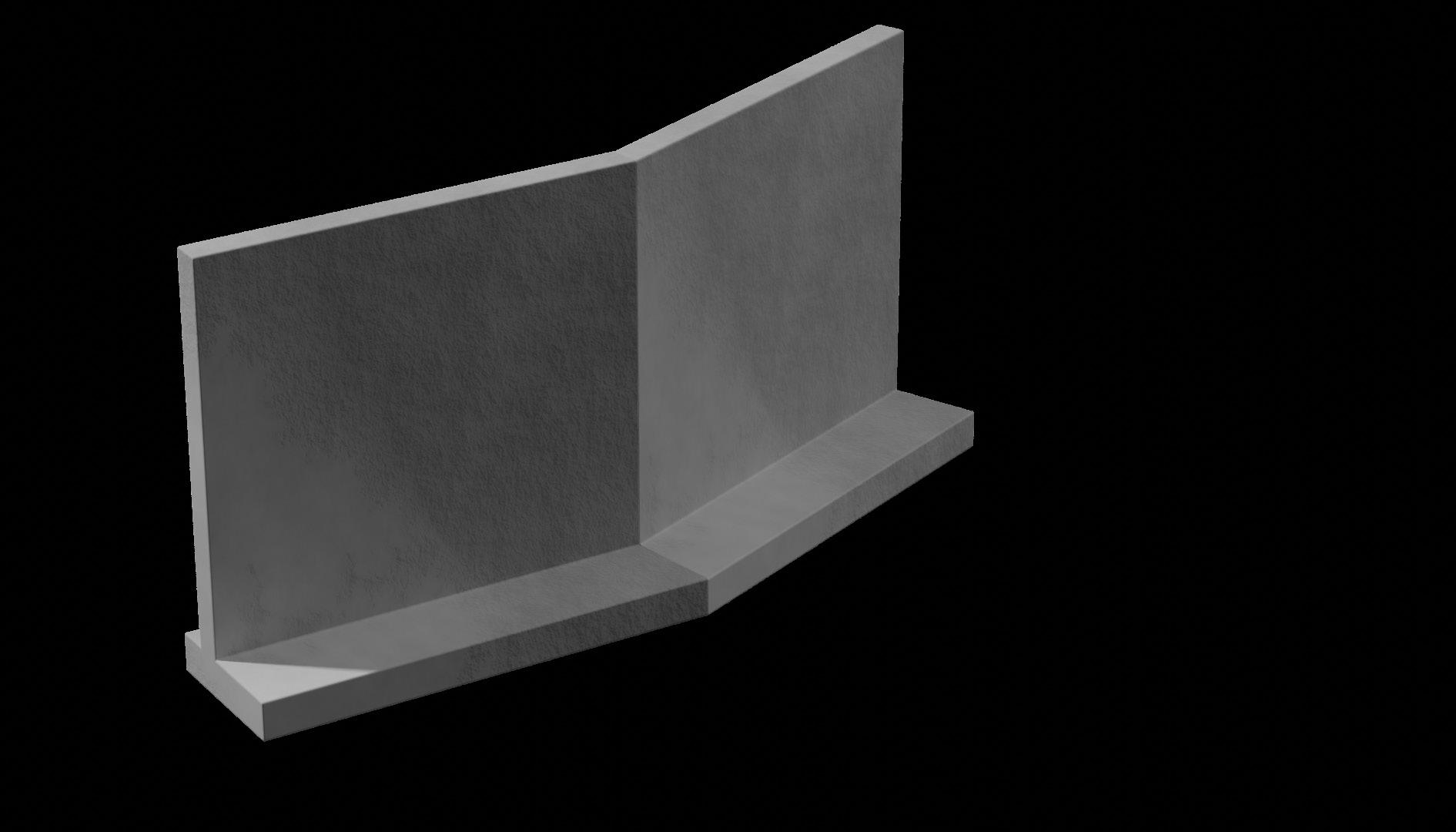

INDVENDIGT HJØRNE 22,5°

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Indvendigt højre hjørne 22,5°

LS-150 × 240

Vægt pr. stk.

2235 kg

Vægt pr. lbm.

945 kg

Indvendigt venstre hjørne 22,5°

LS-150 × 240

Vægt pr. stk.

2235 kg

Vægt pr. lbm.

945 kg

LS­150

UDVENDIGT HJØRNE 22,5°

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Udvendigt højre hjørne 22,5°

LS-150 × 240

Vægt pr. stk. 2335 kg

Vægt pr. lbm. 985 kg

Udvendigt venstre hjørne 22,5°

LS-150 × 240

Vægt pr. stk. 2235 kg

Vægt pr. lbm. 985 kg

INDVENDIGT HJØRNE 15°

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Indvendigt højre hjørne 15°

LS-150 × 240

Vægt pr. stk. 2330 kg

Vægt pr. lbm. 985 kg

Indvendigt venstre hjørne 15°

LS-150 × 240

Vægt pr. stk. 2330 kg

Vægt pr. lbm. 985 kg

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Udvendigt højre hjørne 15°

LS-150 × 240

Vægt pr. stk. 2385 kg

Vægt pr. lbm. 1005 kg

Udvendigt venstre hjørne 15°

LS-150 × 240

Vægt pr. stk. 2385 kg

Vægt pr. lbm. 1005 kg

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

L-200 Støttevæg

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Udvendigt højre hjørne LS-200 × 240

Vægt pr. stk. 2805 kg

Vægt pr. lbm. 1168 kg

Udvendigt venstre hjørne LS-200 × 240

Vægt pr. stk. 2805 kg

Vægt pr. lbm. 1168 kg

INDVENDIGT HJØRNE 22,5°

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Indvendigt højre hjørne 22,5°

LS-200 × 240

Vægt pr. stk.

2720 kg

Vægt pr. lbm.

1148 kg

Indvendigt venstre hjørne 22,5°

LS-200 × 240

Vægt pr. stk.

2720 kg

Vægt pr. lbm.

1148 kg

UDVENDIGT HJØRNE 22,5°

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Udvendigt højre hjørne 22,5°

LS-200 × 240

Vægt pr. stk. 2850 kg

Vægt pr. lbm. 1205 kg

Udvendigt venstre hjørne 22,5°

LS-200 × 240

Vægt pr. stk. 2850 kg

Vægt pr. lbm. 1205 kg

INDVENDIGT HJØRNE 15°

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Indvendigt højre hjørne 15°

LS-200 × 240

Vægt pr. stk. 2830 kg

Vægt pr. lbm. 1194 kg

Indvendigt Venstre hjørne 15°

LS-200 × 240

Vægt pr. stk. 2830 kg

Vægt pr. lbm. 1194 kg

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Udvendigt højre hjørne 15°

LS-200 × 240

Vægt pr. stk. 2920 kg

Vægt pr. lbm. 1232 kg

Udvendigt Venstre hjørne 15°

LS-200 × 240

Vægt pr. stk. 2920 kg

Vægt pr. lbm. 1232 kg

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Indvendigt højre hjørne

LS-250 × 240

Vægt pr. stk. 3740 kg

Vægt pr. lbm. 1558 kg

Indvendigt venstre hjørne

LS-250 × 240

Vægt pr. stk. 3740 kg

Vægt pr. lbm. 1558 kg

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Udvendigt højre hjørne LS-250 × 240

Vægt pr. stk. 3410 kg

Vægt pr. lbm. 1420 kg

Udvendigt venstre hjørne LS-250 × 240

Vægt pr. stk. 3410 kg

Vægt pr. lbm. 1420 kg

INDVENDIGT HJØRNE 22,5°

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Indvendigt højre hjørne 22,5°

LS-250 × 240

Vægt pr. stk.

3280 kg

Vægt pr. lbm.

1384 kg

Indvendigt venstre hjørne 22,5°

LS-250 × 240

Vægt pr. stk.

3280 kg

Vægt pr. lbm.

1384 kg

LS­250 STØTTEVÆG

UDVENDIGT HJØRNE 22,5°

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Udvendigt højre hjørne 22,5°

LS-250 × 240

Vægt pr. stk. 3545 kg

Vægt pr. lbm. 1495 kg

Udvendigt venstre hjørne 22,5°

LS-250 × 240

Vægt pr. stk. 3545 kg

Vægt pr. lbm. 1495 kg

INDVENDIGT HJØRNE 15°

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Indvendigt højre hjørne 15°

LS-250 × 240

Vægt pr. stk. 3470 kg

Vægt pr. lbm. 1465 kg

Indvendigt Venstre hjørne 15°

LS-250 × 240

Vægt pr. stk. 3470 kg

Vægt pr. lbm. 1465 kg

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Udvendigt højre hjørne 15°

LS-250 × 240

Vægt pr. stk. 3635 kg

Vægt pr. lbm. 1535 kg

Udvendigt Venstre hjørne 15°

LS-250 × 240

Vægt pr. stk. 3635 kg

Vægt pr. lbm. 1535 kg

er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

INDVENDIGT HJØRNE.

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Indvendigt højre hjørne LS-300 × 240

Vægt pr. stk. 4605 kg

Vægt pr. lbm. 1920 kg

Indvendigt venstre hjørne LS-300 × 240

Vægt pr. stk.

4605 kg

Vægt pr. lbm. 1920 kg

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Udvendigt højre hjørne LS-300 × 240

Vægt pr. stk. 3975 kg

Vægt pr. lbm. 1655 kg

Udvendigt venstre hjørne LS-300 × 240

Vægt pr. stk. 3975 kg

Vægt pr. lbm. 1655 kg

INDVENDIGT HJØRNE 22,5°

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Indvendigt højre hjørne 22,5°

LS-300 × 240

Vægt pr. stk. 3840 kg

Vægt pr. lbm.

1620 kg

Indvendigt venstre hjørne 22,5°

LS-300 × 240

Vægt pr. stk. 3840 kg

Vægt pr. lbm.

1620 kg

LS­300 STØTTEVÆG

UDVENDIGT HJØRNE 22,5°

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Udvendigt højre hjørne 22,5° LS-300 × 240 Vægt pr. stk. 4310 kg Vægt pr. lbm. 1820 kg

Udvendigt venstre hjørne 22,5°

LS-300 × 240

Vægt pr. stk. 4310 kg

Vægt pr. lbm. 1820 kg

INDVENDIGT HJØRNE 15°

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Indvendigt højre hjørne 15°

LS-300 × 240

Vægt pr. stk. 4130 kg

Vægt pr. lbm. 1742 kg

Indvendigt Venstre hjørne 15°

LS-300 × 240

Vægt pr. stk. 4130 kg

Vægt pr. lbm. 1742 kg

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Udvendigt højre hjørne 15°

× 240

LS-300 × 240 Vægt pr. stk. 4440 kg Vægt pr. lbm. 1875 kg

Udvendigt Venstre hjørne 15°

LS-150 × 240 støttevæg Fladelast 2,5 kN/m2

Vejledning for montage underlag: Betonfundamenter

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk = 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv. Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

i Husk sikring

Underlag fundamenter

LS­Støttevægge monteres på fundamenter som eks. plade eller stribe fundament.

Fundamenter dimensioneres af købers rådgiver.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament / underlag, så støttemur ikke vælter eller glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Fladelast 2,5 kN/m2

LS-150 × 240 støttevæg Fladelast 2,5 kN/m2

Vejledning for montage underlag: Sand og stabilgrus

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk = 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv. Dæklag: 35 mm.

Støttemurene er beregnet for aktivt jordtryk.

i Husk sikring

Underlag sand og stabilgrus

Støttemuren kan, placeres direkte på sand med φk = 35 grader og på stabilgrus med φk = 40 grader.

Viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montagefundament.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament / underlag, sa støttemur ikke vælter eller glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Fladelast 2,5 kN/m2

LS-150 × 240 støttevæg Fladelast 5 kN/m2

Vejledning for montage underlag: Betonfundamenter

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag stættemuren. Opfyldning bag muren er forudsat at va:re sandfyld med friktionskoefficienten φk = 35 grader.

Pra:fabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv. Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

i Husk sikring

Underlag fundamenter

LS­Støttevægge monteres pa fundamenter som eks. plade eller stribe fundament.

Fundamenter dimensioneres af købers rådgiver.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament/underlag, så støttemur ikke vælter eller glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifikt.

Fladelast 5 kN/m2

LS-150 × 240 støttevæg Fladelast 5 kN/m2

Vejledning for montage underlag:

Stabilgrus

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm.

Støttemurene er beregnet for aktivt jordtryk.

Underlag stabilgrus

i Husk sikring

Støttemuren kan placeres direkte på stabilgrus med φk = 40 grader

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montagefundament.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament/underlag, så støttemur ikke vælter eller glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifikt.

Fladelast 5 kN/m2

LS-150 × 240 støttevæg

Fladelast 5 kN/m2

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Vejledning for montage underlag: Sand Underlag sand

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

i Husk sikring

Støttemuren kan, placeres direkte på sand med φk = 35 grader

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montage fundament.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament I underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Fladelast 5 kN/m2

LS-150 × 240 støttevæg

Fladelast

2,5 kN/m2 + personbil

Vejledning for montage underlag: Betonfundamenter

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm.

Støttemurene er beregnet for aktivt jordtryk.

Underlag betonfundament

LS­Støttevægge monteres på fundamenter som eks. plade eller stribefundament. Fundamenter dimensioneres af købers rådgiver.

Husk sikring

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament/underlag, så støttemur ikke vælter eller glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifikt.

Køretøjerne skal overholde en mindsteafstand på 0,5 m til murens bagkant.

Fladelast 2,5 kN/m2 + personbil

LS-150 × 240 støttevæg

Fladelast 2,5 kN/m2 + personbil

Vejledning for montage underlag: Sand og stabilgrus

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm.

Støttemurene er beregnet for aktivt jordtryk.

i Husk sikring

Underlag sand og stabilgrus

Støttemuren kan, placeres direkte på sand med φk = 35 grader og på stabilgrus med φk = 40 grader.

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montage fundament.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament I underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Fladelast 2,5 kN/m2 + personbil

Køretøjerne skal overholde en mindsteafstand på 0,5 m til murens bagkant.

LS-150 × 240 støttevæg Lastbil

Vejledning for montage underlag: Betonfundamenter

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke φk= 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

Der regnes med en trykfordeling 1 på 2. Ved en støttemur på 3 m i højden skønnes lasten fra de 4 aksler på trailere at være farligst.

Afstanden mellem akslerne sættes til 1,3 m. Af hensyn til beregningsprogrammet fordeles lasten fra de 4 aksler på 2 aksler hver med 15 t på hver aksel med en akselafstand på 2,6 m. Karakteristisk hjultryk på Oж= 75 kN.

Underlag betonfundament

LS­Støttevægge monteres på fundamenter som eks. plade eller stribefundament. Fundamenter dimensioneres af købers rådgiver.

Husk sikring

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament/underlag, så støttemur ikke vælter eller glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifikt.

Køretøjerne skal overholde en mindsteafstand på 1,0 m til murens bagkant.

LS-200 × 240 støttevæg

Fladelast 2,5 kN/m2

Vejledning for montage underlag: Betonfundamenter

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm.

Støttemurene er beregnet for aktivt jordtryk.

i Husk sikring

Underlag fundamenter

L­Støttevægge monteres på fundamenter som eks. plade eller stribefundament. Fundamenter dimensioneres af købers rådgiver.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament I underlag, så støttemur ikke glider. Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Fladelast 2,5 kN/m2

LS-200 × 240 støttevæg Fladelast 2,5 kN/m2

Vejledning for montage underlag:

Stabilgrus

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm.

Støttemurene er beregnet for aktivt jordtryk.

Underlag fundamenter

Støttemuren kan placeres direkte på stabilgrus med φk = 40 grader

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Husk sikring

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montagefundament.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament/underlag, så støttemur ikke vælter eller glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifikt.

Fladelast 2,5 kN/m2

LS-200 × 240 støttevæg Fladelast 2,5 kN/m2

Vejledning for montage underlag: Sand

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

Underlag sand

i Husk sikring

Støttemuren kan, placeres direkte på sand med φk = 35 grader

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montage fundament. Det skal sikres at støttemurselementer reaktioner kan overføres til fundament I underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Fladelast 2,5 kN/m2

LS-200 × 240 støttevæg Fladelast 5 kN/m2

Vejledning for montage underlag: Betonfundamenter

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

Underlag fundamenter

L­Støttevægge monteres på fundamenter som eks. plade eller stribefundament.

Fundamenter dimensioneres af købers rådgiver.

Husk sikring

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament/underlag, så støttemur ikke vælter eller glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifikt.

Fladelast 5 kN/m2

LS-200 × 240 støttevæg Fladelast 5 kN/m2

Vejledning for montage underlag:

Stabilgrus

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

Underlag sand

i Husk sikring

Støttemuren kan, placeres direkte på sand med φk = 40 grader

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montage fundament.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament I underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Fladelast 5 kN/m2

LS-200 × 240 støttevæg Fladelast 5 kN/m2

Vejledning for montage underlag: Sand

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

Underlag fundamenter

Støttemuren kan placeres direkte på stabilgrus med φk = 35 grader

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Husk sikring

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montage fundament.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament I underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Fladelast 5 kN/m2

LS-200 × 240 støttevæg Fladelast 2,5 kN/m2 + personbil

Vejledning for montage underlag: Betonfundament

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm.

Støttemurene er beregnet for aktivt jordtryk.

Underlag fundament

i Husk sikring

L­Støttevægge monteres på fundamenter som eks. plade eller stribefundament. Fundamenter dimensioneres af købers rådgiver.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament I underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Køretøjerne skal overholde en mindsteafstand på 0,5 m til murens bagkant.

Fladelast 2,5 kN/m2 + personbil

LS-200 × 240 støttevæg

Fladelast 2,5 kN/m2 + personbil

Vejledning for montage underlag: Stabilgrus

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

Underlag stabilgrus

Støttemuren kan placeres direkte på stabilgrus med φk = 40 grader

Viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Husk

sikring

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montage fundament.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament I underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Køretøjerne skal overholde en mindsteafstand på 0,5 m til murens bagkant.

Fladelast 2,5 kN/m2 + personbil

LS-200 × 240 støttevæg Fladelast 2,5 kN/m2

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Vejledning for montage underlag: Sand Underlag sand

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm.

Støttemurene er beregnet for aktivt jordtryk.

i Husk sikring

Støttemuren kan placeres direkte på stabilgrus med φk = 35 grader

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montage fundament. Det skal sikres at støttemurselementer reaktioner kan overføres til fundament I underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Fladelast 2,5 kN/m2 + personbil

Køretøjerne skal overholde en mindsteafstand på 0,5 m til murens bagkant.

LS-200 × 240 støttevæg Lastbil

Vejledning for montage underlag: Betonfundament

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke φk= 35 M Pa, aggressiv.

Dæklag: 35 mm Støttemurene er beregnet for aktivt jordtryk.

Der regnes med en trykfordeling 1 på 2. Ved en støttemur på 3 m i højden skønnes lasten fra de 4 aksler på trailere at være farligst.

Afstanden mellem akslerne sættes til 1,3 m. Af hensyn til beregningsprogrammet fordeles lasten fra de 4 aksler på 2 aksler hver med 15 t på hver aksel med en akselafstand på 2,6 m. Karakteristisk hjultryk på Oж= 75 kN.

Underlag betonelementer

L­Støttevægge monteres på fundamenter som eks. plade eller stribefundament. Fundamenter dimensioneres af købers rådgiver.

Husk sikring

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament/underlag, så støttemur ikke vælter eller glider. Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifikt.

Køretøjerne skal overholde en mindsteafstand på 1,0 m til murens bagkant.

LS-250 × 240 støttevæg Fladelast 2,5 kN/m2

Vejledning for montage underlag: Betonfundamenter

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm.

Støttemurene er beregnet for aktivt jordtryk.

i Husk sikring

Underlag fundamenter

L­Støttevægge monteres på fundamenter som eks. plade eller stribefundament. Fundamenter dimensioneres af købers rådgiver.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament I underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Fladelast 2,5 kN/m2

LS-250 × 240 støttevæg Fladelast 2,5 kN/m2

Vejledning for montage underlag:

Stabilgrus

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm.

Støttemurene er beregnet for aktivt jordtryk.

Underlag fundamenter

Støttemuren kan placeres direkte på stabilgrus med φk = 40 grader

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Husk sikring

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montagefundament.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament/underlag, så støttemur ikke vælter eller glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifikt.

Fladelast 2,5 kN/m2

LS-250 × 240 støttevæg Fladelast 2,5 kN/m2

Vejledning for montage underlag:

Sand

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

Underlag sand

i Husk sikring

Støttemuren kan, placeres direkte på sand med φk = 35 grader

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montage fundament. Det skal sikres at støttemurselementer reaktioner kan overføres til fundament I underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Fladelast 2,5 kN/m2

LS-250

× 240 støttevæg Fladelast 5 kN/m2

Vejledning for montage underlag: Betonfundamenter

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

Underlag fundamenter

L­Støttevægge monteres på fundamenter som eks. plade eller stribefundament.

Fundamenter dimensioneres af købers rådgiver.

Husk sikring

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament/underlag, så støttemur ikke vælter eller glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifikt.

Fladelast 5 kN/m2

LS-250 × 240 støttevæg Fladelast 5 kN/m2

Vejledning for montage underlag: Sand-Stabilgrus

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

Underlag sand

i Husk sikring

Støttemuren kan, placeres direkte på sand med φk = 35 grader og stabilgrus med φk = 40 grader.

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montage fundament. Det skal sikres at støttemurselementer reaktioner kan overføres til fundament I underlag, så støttemur ikke glider. Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Opfyldning forside min. 500 mm

Fladelast 5 kN/m2

LS-250 × 240 støttevæg Fladelast 2,5 kN/m2 + personbil

Vejledning for montage underlag: Betonfundamenter

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

Underlag fundamenter

L­Støttevægge monteres på fundementer som eks. plade eller stribe­fundament. Fundamenter dimensioneres af købers rådgiver.

Husk sikring

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament I underlag, så støttemur ikke glider. Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Køretøjerne skal overholde en mindsteafstand på 0,5 m til murens bagkant.

Fladelast 2,5 kN/m2 + personbil

LS-250 × 240 støttevæg

Fladelast 2,5 kN/m2 + personbil

Vejledning for montage underlag: Stabilgrus

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm.

Støttemurene er beregnet for aktivt jordtryk.

Underlag stabilgrus

i Husk sikring

Støttemuren kan, placeres direkte på stabilgrus med φk = 40 grader.

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montage fundament.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament I underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Fladelast 2,5 kN/m2 + personbil

Køretøjerne skal overholde en mindsteafstand på 0,5 m til murens bagkant.

LS-250 × 240 støttevæg

Fladelast 2,5 kN/m2 + personbil

Vejledning for montage underlag: Sand

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

Underlag sand

Støttemuren kan placeres direkte på sand med φk = 35 grader

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Husk sikring

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montage fundament.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament I underlag, så støttemur ikke glider. Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Fladelast 2,5 kN/m2

Køretøjerne skal overholde en mindsteafstand på 0,5 m til murens bagkant.

+ personbil

LS-250 × 240 støttevæg Lastbil

Vejledning for montage underlag: Betonfundament

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke φk= 35 M Pa, aggressiv.

Dæklag: 35 mm Støttemurene er beregnet for aktivt jordtryk.

Der regnes med en trykfordeling 1 på 2. Ved en støttemur på 2,5 m i højden skønnes lasten fra de 4 aksler på trailere at være farligst.

Afstanden mellem akslerne sættes til 1,3 m. Af hensyn til beregningsprogrammet fordeles lasten fra de 4 aksler på 2 aksler hver med 15 t på hver aksel med en akselafstand på 2,6 m. Karakteristisk hjultryk på Oж= 75 kN.

Underlag betonfundament

L­Støttevægge monteres på fundamenter som eks. plade eller stribefundament. Fundamenter dimensioneres af købers rådgiver.

Husk sikring

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament/underlag, så støttemur ikke vælter eller glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifikt.

Køretøjerne skal overholde en mindsteafstand på 1,0 m til murens bagkant.

LS-300 × 240 støttevæg Fladelast 2,5 kN/m2

Vejledning for montage underlag: Betonfundamenter

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm.

Støttemurene er beregnet for aktivt jordtryk.

i Husk sikring

Underlag fundamenter

L­Støttevægge monteres på fundamenter som eks. plade eller stribefundament. Fundamenter dimensioneres af købers rådgiver.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament I underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Fladelast 2,5 kN/m2

LS-300 × 240 støttevæg Fladelast 2,5 kN/m2

Vejledning for montage underlag: Stabilgrus

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm.

Støttemurene er beregnet for aktivt jordtryk.

Underlag stabilgrus

Støttemuren kan placeres direkte på stabilgrus med φk = 40 grader

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Husk sikring

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montagefundament.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament/underlag, så støttemur ikke vælter eller glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifikt.

Fladelast 2,5 kN/m2

LS-300 × 240 støttevæg

Fladelast 2,5 kN/m2

Vejledning for montage underlag:

Sand

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

Underlag sand

i Husk sikring

Støttemuren kan, placeres direkte på sand med φk = 35 grader

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montage fundament.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament I underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Fladelast 2,5 kN/m2

LS-300

× 240 støttevæg Fladelast 5 kN/m2

Vejledning for montage underlag: Betonfundamenter

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

Underlag fundamenter

L­Støttevægge monteres på fundamenter som eks. plade eller stribefundament.

Fundamenter dimensioneres af købers rådgiver.

Husk sikring

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament/underlag, så støttemur ikke vælter eller glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifikt.

Fladelast 5 kN/m2

LS-300 × 240 støttevæg Fladelast 5 kN/m2

Vejledning for montage underlag: Stabilgrus

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

Underlag stabilgrus

i Husk sikring

Støttemuren kan, placeres direkte på stabilgrus med φk = 40 grader

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montage fundament.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament I underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Fladelast 5 kN/m2

LS-300 × 240 støttevæg Fladelast 5 kN/m2

Vejledning for montage underlag: Sand

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

Underlag sand

Støttemuren kan placeres direkte på sand med φk = 35 grader

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Husk sikring

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montage fundament.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament I underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Fladelast 5 kN/m2

LS-300 × 240 støttevæg

Fladelast 2,5 kN/m2 + personbil

Vejledning for montage underlag: Betonfundament

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm.

Støttemurene er beregnet for aktivt jordtryk.

Underlag fundament

i Husk sikring

L­Støttevægge monteres på fundamenter som eks. plade eller stribefundament. Fundamenter dimensioneres af købers rådgiver.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament I underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Fladelast 2,5 kN/m2 + personbil

Køretøjerne skal overholde en mindsteafstand på 0,5 m til murens bagkant.

LS-300 × 240 støttevæg

Fladelast 2,5 kN/m2 + personbil

Vejledning for montage underlag: Stabilgrus

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

Underlag stabilgrus

Støttemuren kan placeres direkte på stabilgrus med φk = 40 grader

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Husk sikring

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montage fundament. Det skal sikres at støttemurselementer reaktioner kan overføres til fundament I underlag, så støttemur ikke glider. Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Fladelast 2,5 kN/m2 + personbil

Køretøjerne skal overholde en mindsteafstand på 0,5 m til murens bagkant.

LS-300 × 240 støttevæg

Fladelast 2,5 kN/m2 + personbil

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Vejledning for montage underlag: Sand Underlag

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm.

Støttemurene er beregnet for aktivt jordtryk.

sand

i Husk sikring

Støttemuren kan placeres direkte på sand med φk = 35 grader

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montage fundament.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament I underlag, så støttemur ikke glider Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Fladelast 2,5 kN/m2 + personbil

Køretøjerne skal overholde en mindsteafstand på 0,5 m til murens bagkant.

LS-300 × 240 støttevæg Lastbil

Vejledning for montage underlag: Betonfundament

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud i betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke φk= 35 M Pa, aggressiv.

Underlag betonfundament

L­Støttevægge monteres på fundamenter som eks. plade eller stribefundament. Fundamenter dimensioneres af købers rådgiver.

Husk sikring

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament/underlag, så støttemur ikke vælter eller glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifikt.

Køretøjerne skal overholde en mindsteafstand på 1,0 m til murens bagkant.

Dæklag: 35 mm Støttemurene er beregnet for aktivt jordtryk.

Der regnes med en trykfordeling 1 på 2. Ved en støttemur på 3 m i højden skønnes lasten fra de 4 aksler på trailere at være farligst.

Afstanden mellem akslerne sættes til 1,3 m. Af hensyn til beregningsprogrammet fordeles lasten fra de 4 aksler på 2 aksler hver med 15 t på hver aksel med en akselafstand på 2,6 m. Karakteristisk hjultryk på Oж= 75 kN.
