EDIFICIO HÍBRIDO EN EL CENTRO HISTÓRICO DE LIMA
MODELADO BIM-ESTRUCTURAS
LA MÁQUINA DE PAULET
EDIFICIO HÍBRIDO EN EL CHL
Este es un proyecto académico realizado en el Cnetro Histórico de Lima, apegandonos bastante al reglamento y las normas exigentes de la zona
El proyecto desarrolla usos mixtos de vivienda taller y comercio esto debido al carácter comercial del lugar.

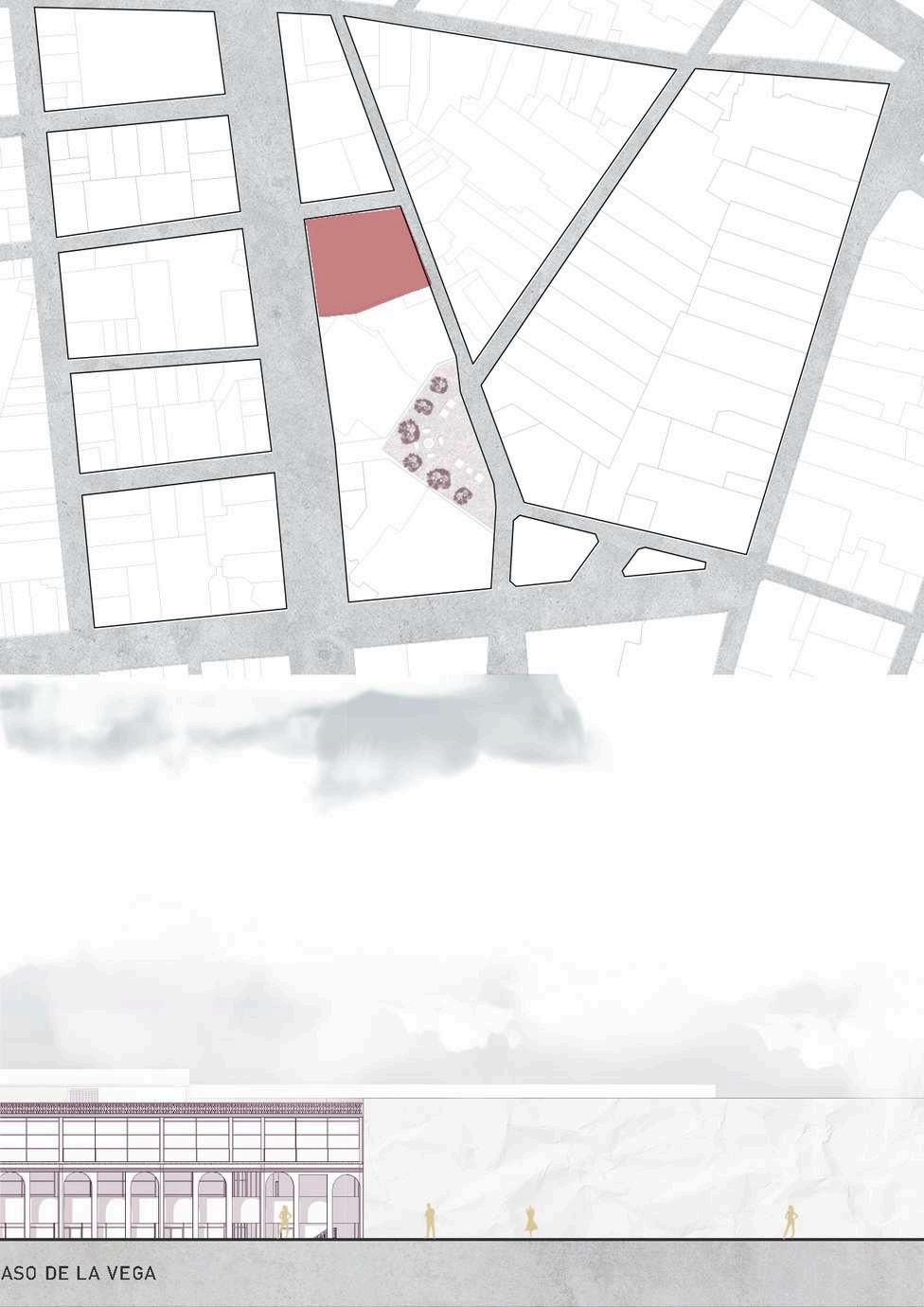

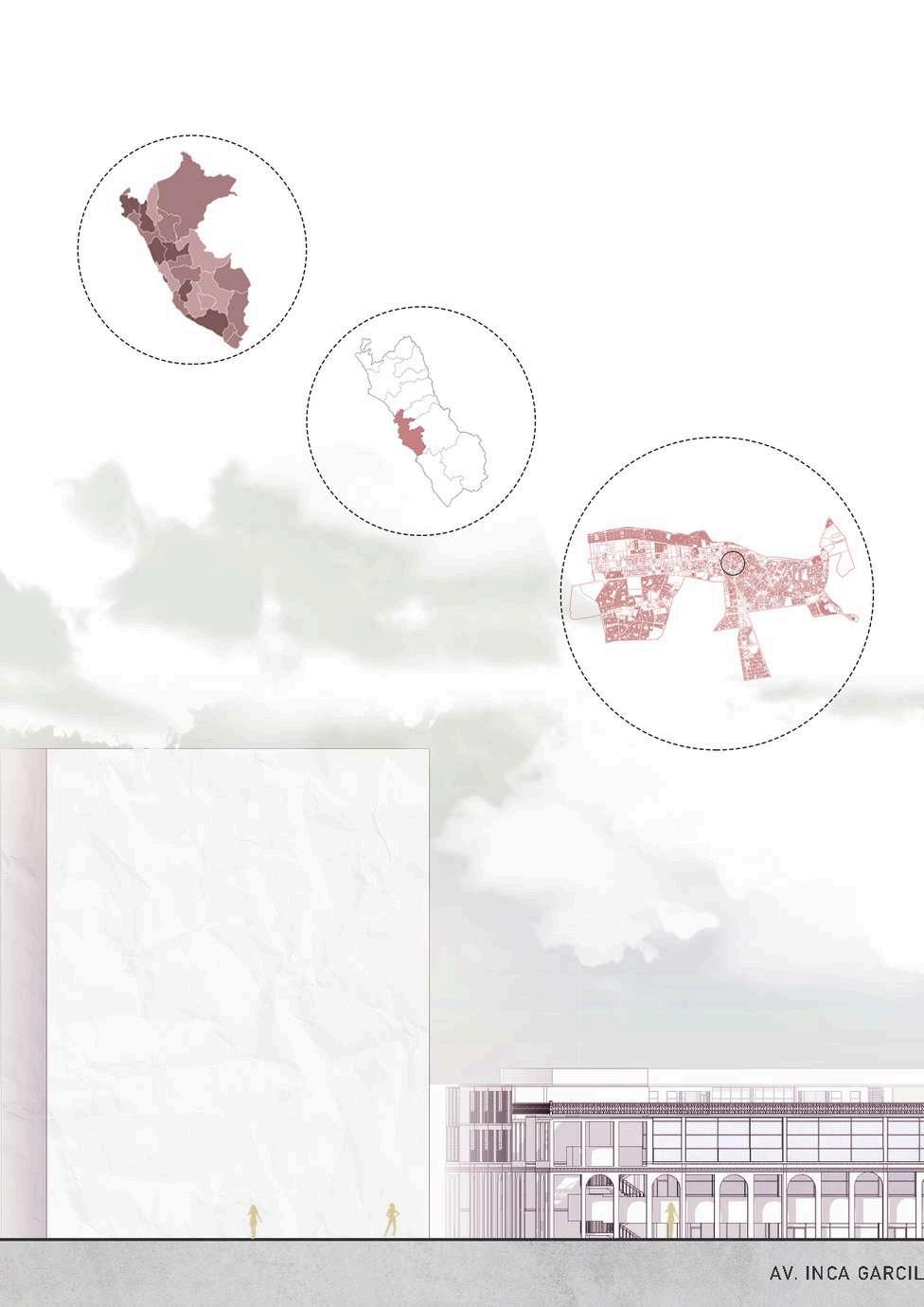

UBICACIÓN DEL PROYECTO
LIMA, PERÚ
LIMA METROPOLITANA, LIMA
DISTRITO CERCADO DE LIMA
ARQUITECTURA DEL ENTORNO
IGLESIA LA RECOLETA
MUNICIPAL SAN IGNACIO MERINO monumento histórico
PINACOTECA
PLAZA FRANCIA

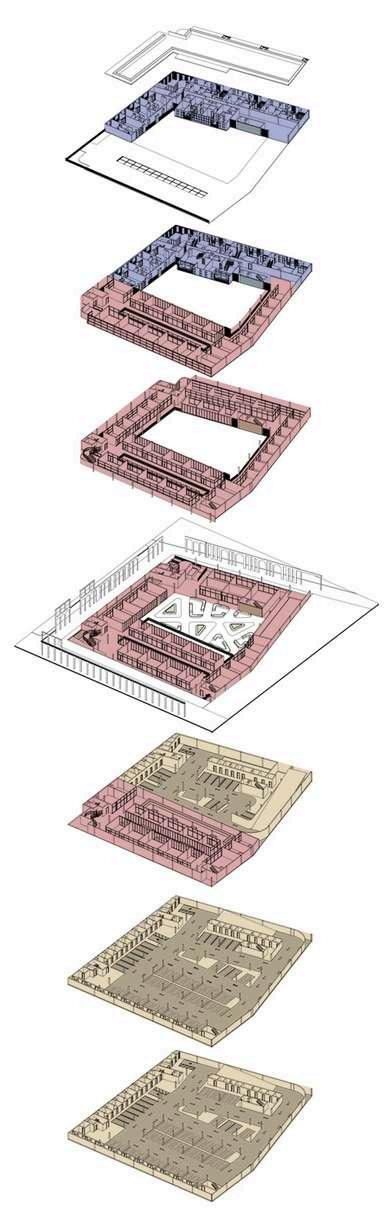

ISOMETRÍA EXPLOTADA
NIVEL 4
NIVEL 3
NIVEL 2
NIVEL 1
SÓTANO 1
SÓTANO 2
SÓTANO 3 vivienda comercio y vivienda comercio comercio comercio y estacionamiento estacionamiento estacionamiento
NIVEL A +8.45 m
En este nivel se continua con el desarrollo de los segundos pisos de las viviendas tipo duplex y 2 unidades de vivienda para los flat.
Vievienda duplex tipo 1
Vievienda duplex tipo 2
NIVEL A +5.60 m
Vievienda flat tipo 1
En este nivel se tienen 2 usos, comercio y vivienda.
Vievienda duplex tipo 1
Vievienda duplex tipo 2
NIVEL A +2.15 m
Vievienda flat tipo 1
Modulos de comercio
Se ubican módulos de comercio.
Módulos de comercio
NIVEL A -1 30 m
En este nivel se ubican ubicamos los módulos de comercio, así como el patio central y el tragaluz para iluminación y ventilación del nivel inferior.
Módulos de comercio
NIVEL A -4.75 m
En este nivel se divide en 2 partes. Parte comercial y primer nivel de estacionamientos.
Módulos de comercio
NIVEL A -7.30 m
Estacionamientos y depósitos
En este nivel se ubican los estacionamientos de carácter pùblico en conjunto con los depòsitos
NIVEL A -9.85 m
En este nivel se ubican los estacionamientos de carácter pùblico en conjunto con los depòsitos.

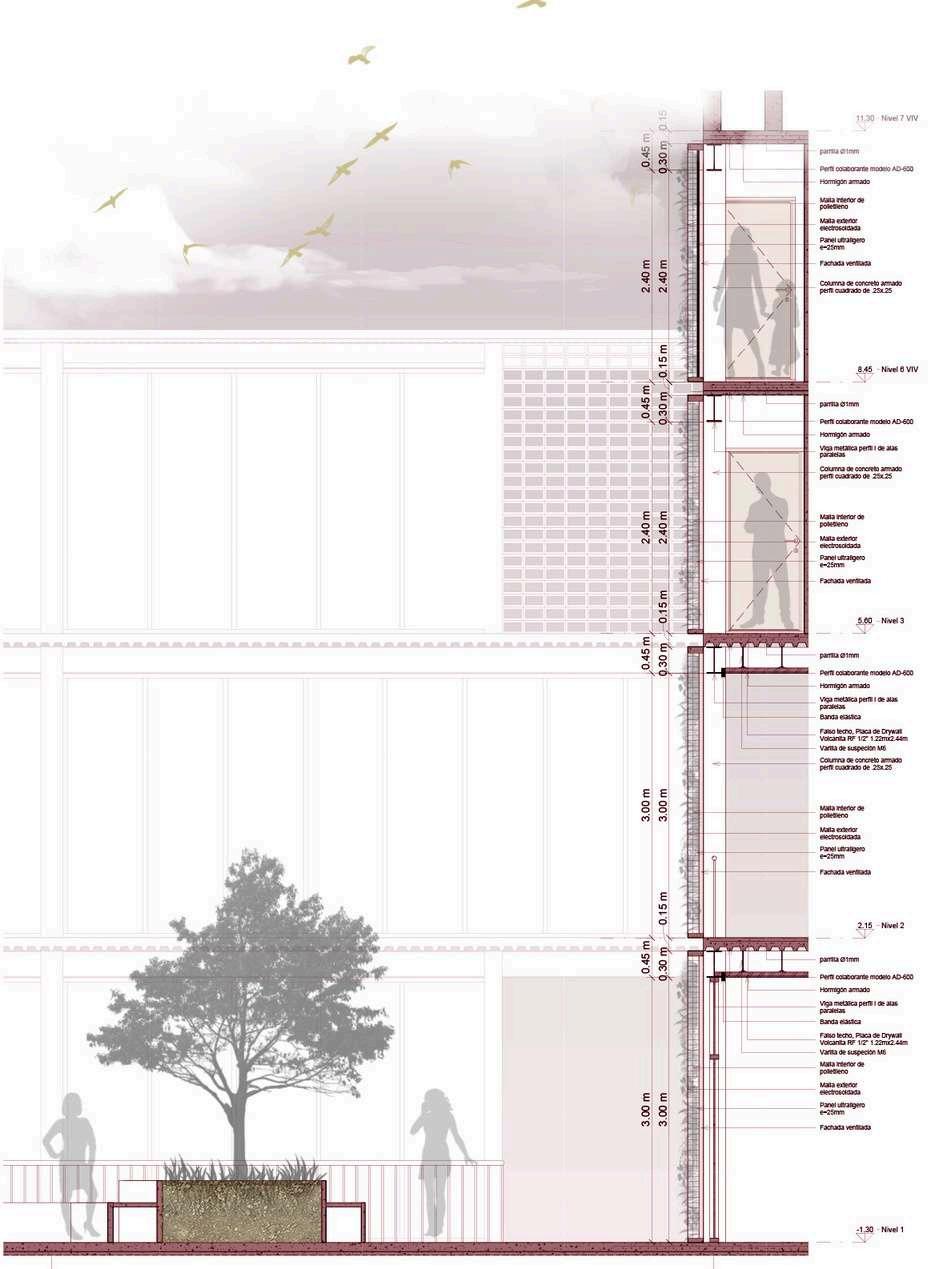

CORTE FACHADA INTERNA

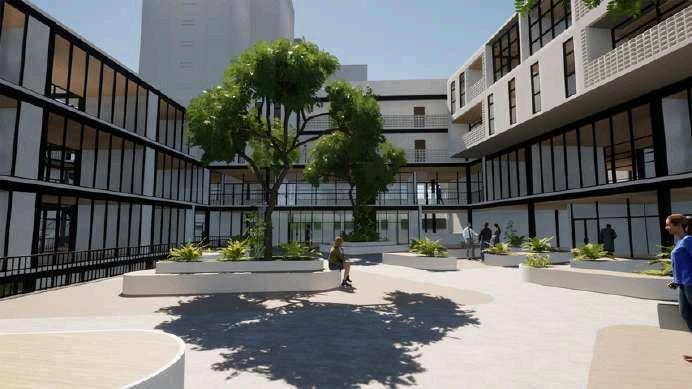

RENDER 1 PATIO INTERNO
RENDER 2 PATIO INTERNO
RENDER ISOMÉTRICO 1
RENDER ISOMÉTRICO 2

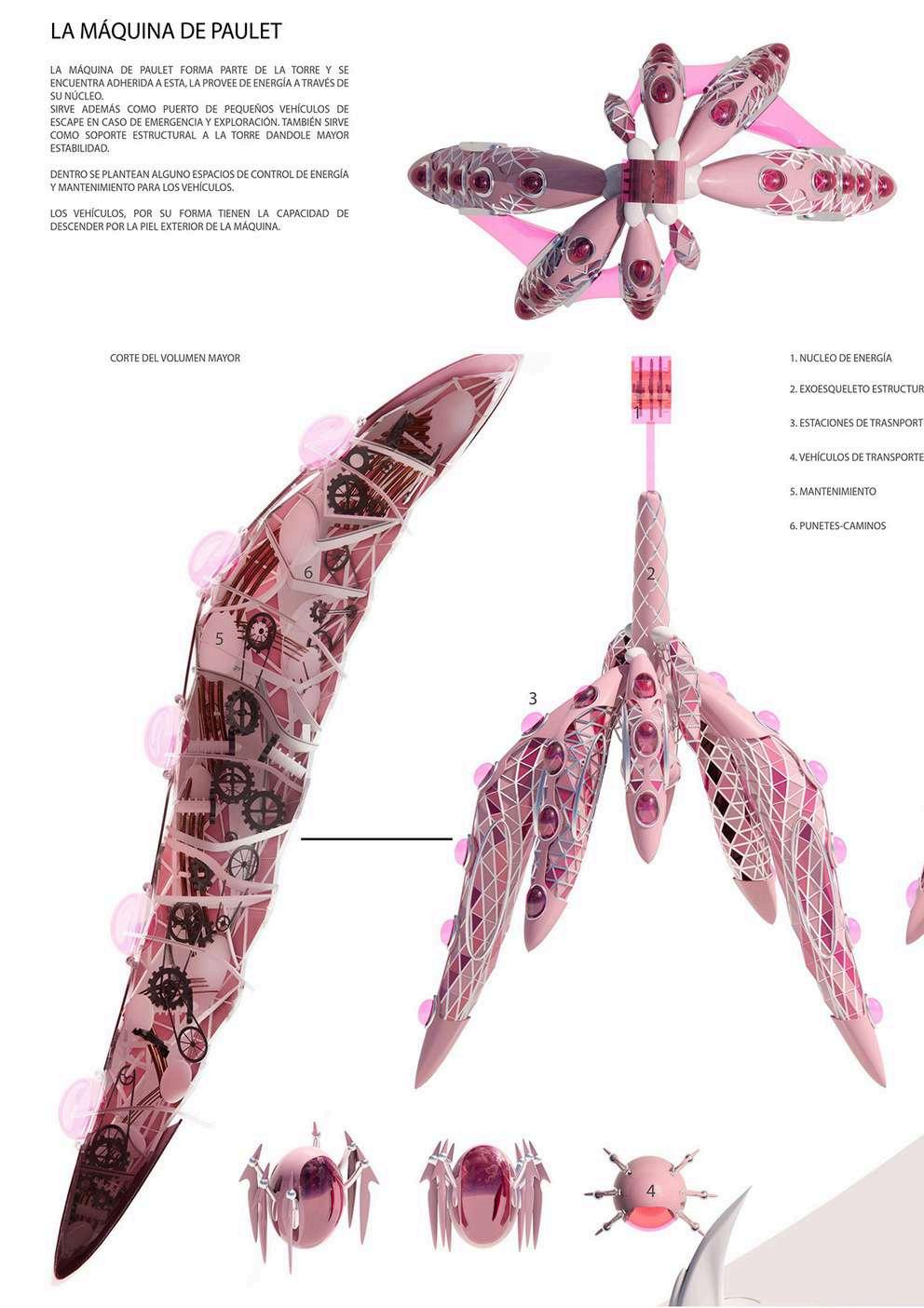

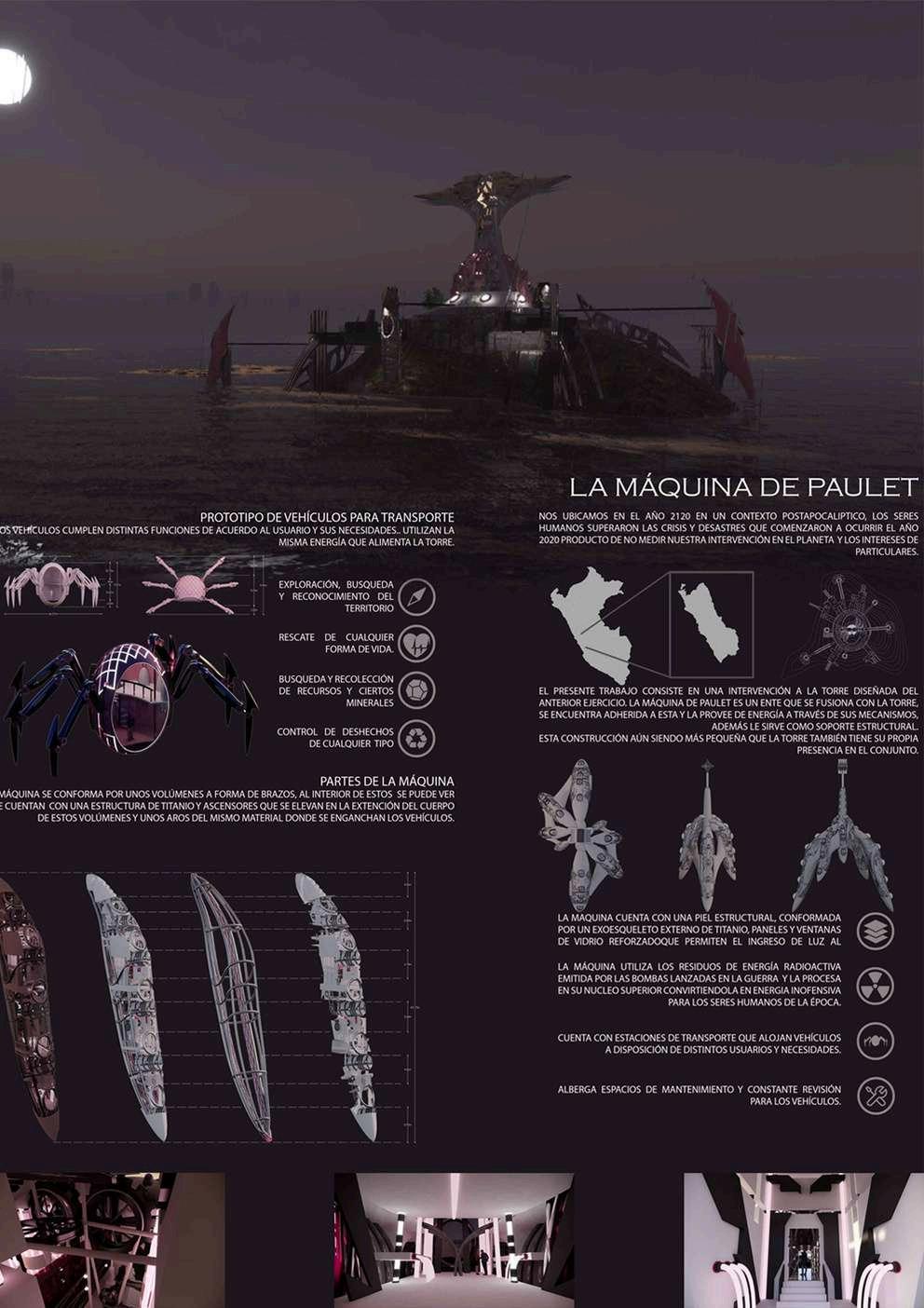

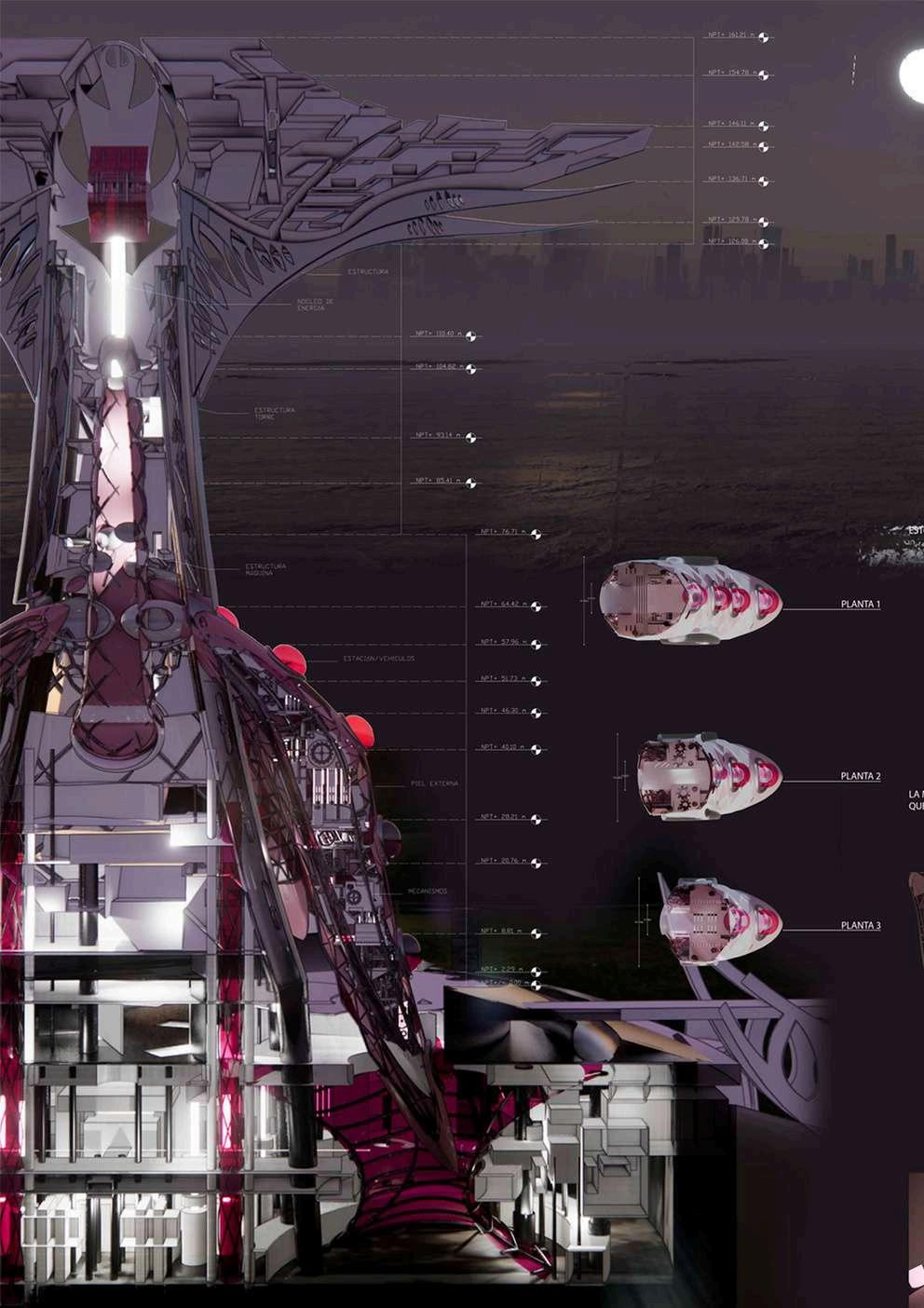

LA MÁQUINA DE PAULET
Este proyecto fue realizado en el nivel 5 de taller, la temática del taller fue Metáfora. Nos ubicamos en un contexto apocalíptico, 100 años en el futuro en el que el nivel del mar ha aumentado y lo único que se ve en los alrededores en donde se suponía se encontraba de la ciudad de Lima es el cerro San Cristobal. Este trabajo es un proecto especulativo fantásctico en el que se dió la oportunidad de “soñar e imaginar” como sería un futuro en el que la ciudad de Lima no existiese más y en cambio se desarrollara esta nueva arquitectura para los humanos que sobrevivieron la catástrofe.

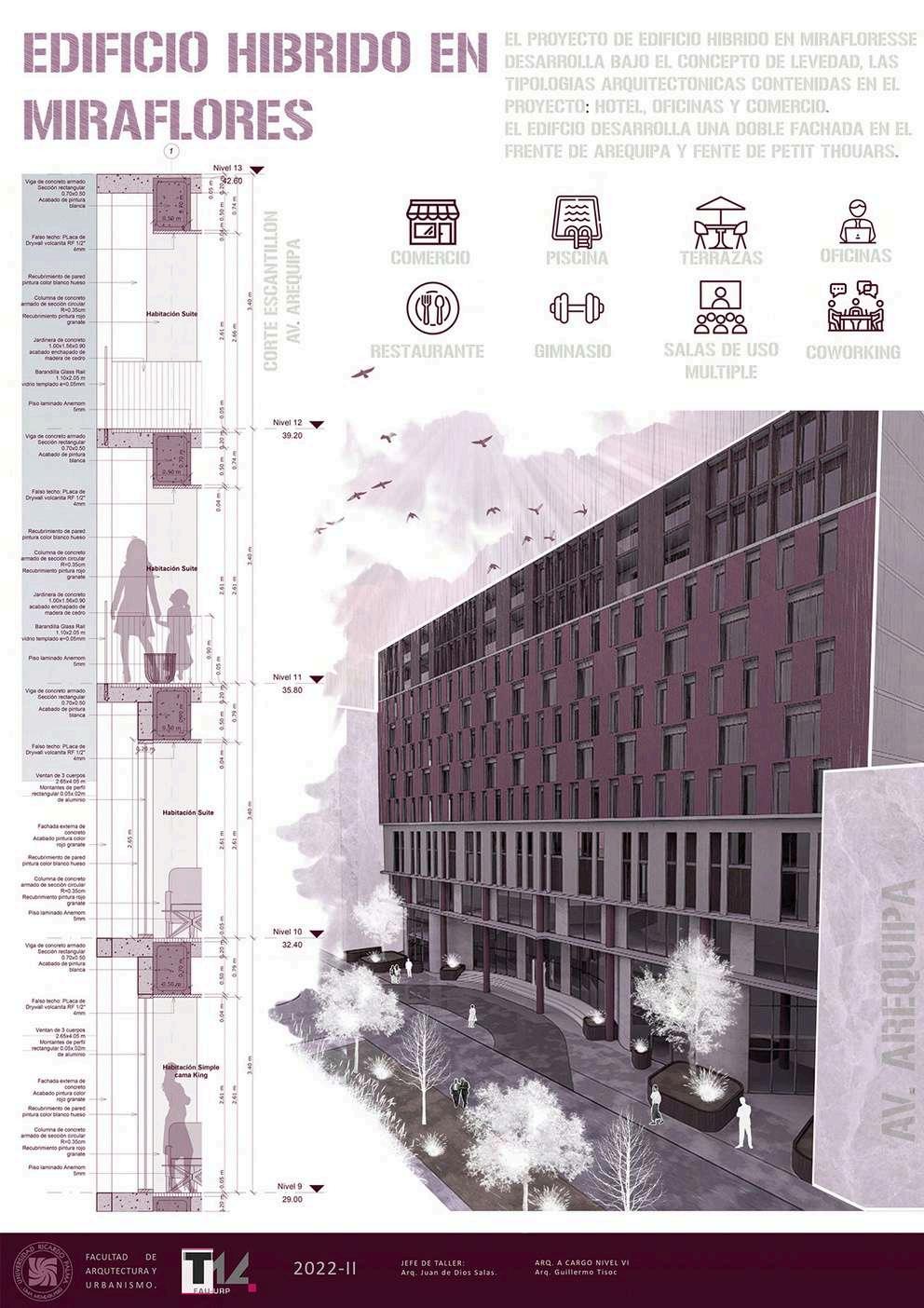

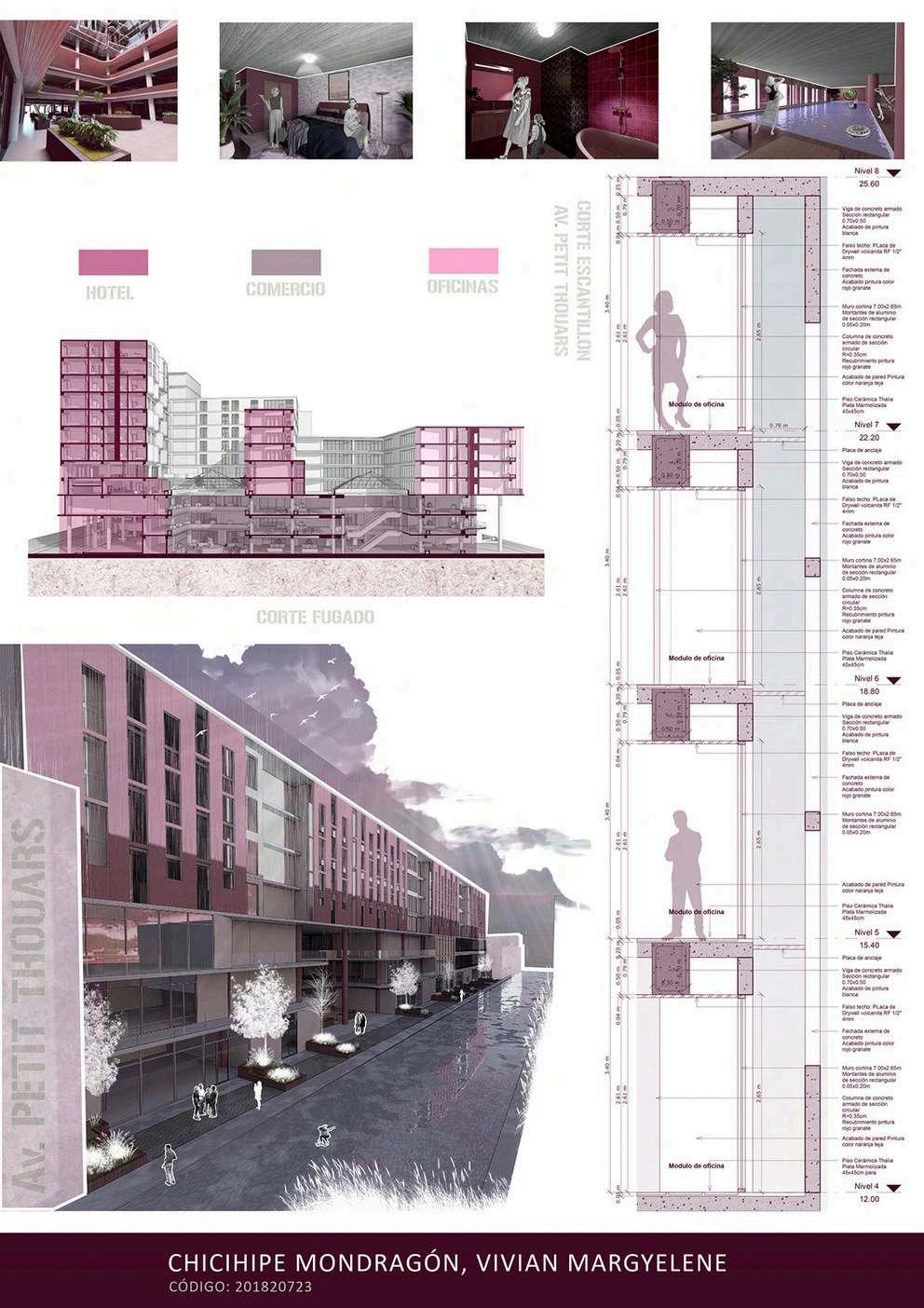

EDIFICIO HÍBRIDO EN MIRAFLORES
Este proyecto fue realizado en el nivel 9 de taller. El encargo fue desarrollar un proyecto de arquitectura híbrido que contenga distintas tipologías que se encuentren definidas por el entorno en el que este se emplaza. Por ello se empezó planteando un zócalo comercial, en respuesta al carácter comercial de la zona, uso de hotel hacia la fachada de una de las avenidas que delimitan el terreno y oficinas en la opuesta. Fue un desafío debido a que las distintas tipologías tienen sus propias normas dentro del reglamento.

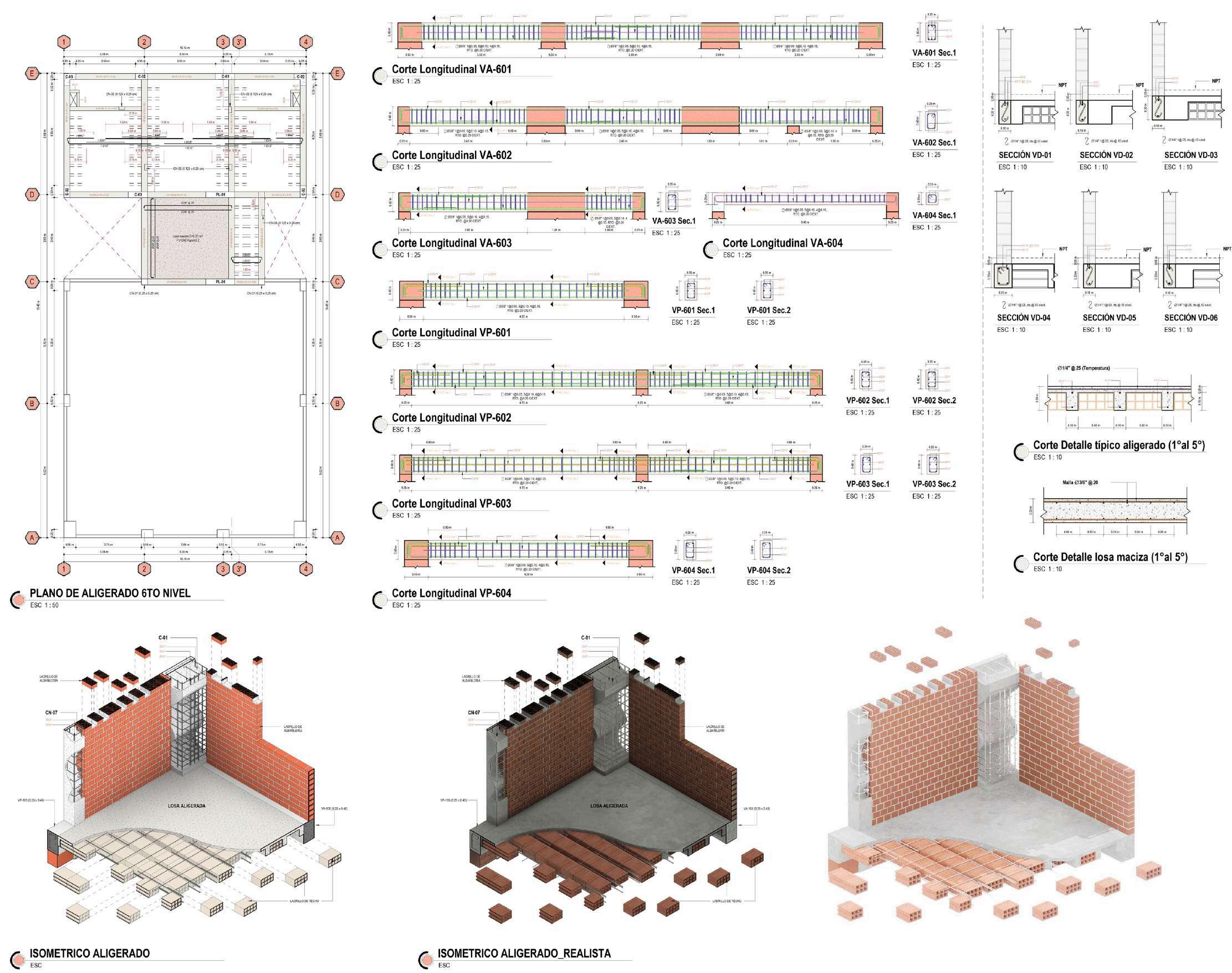

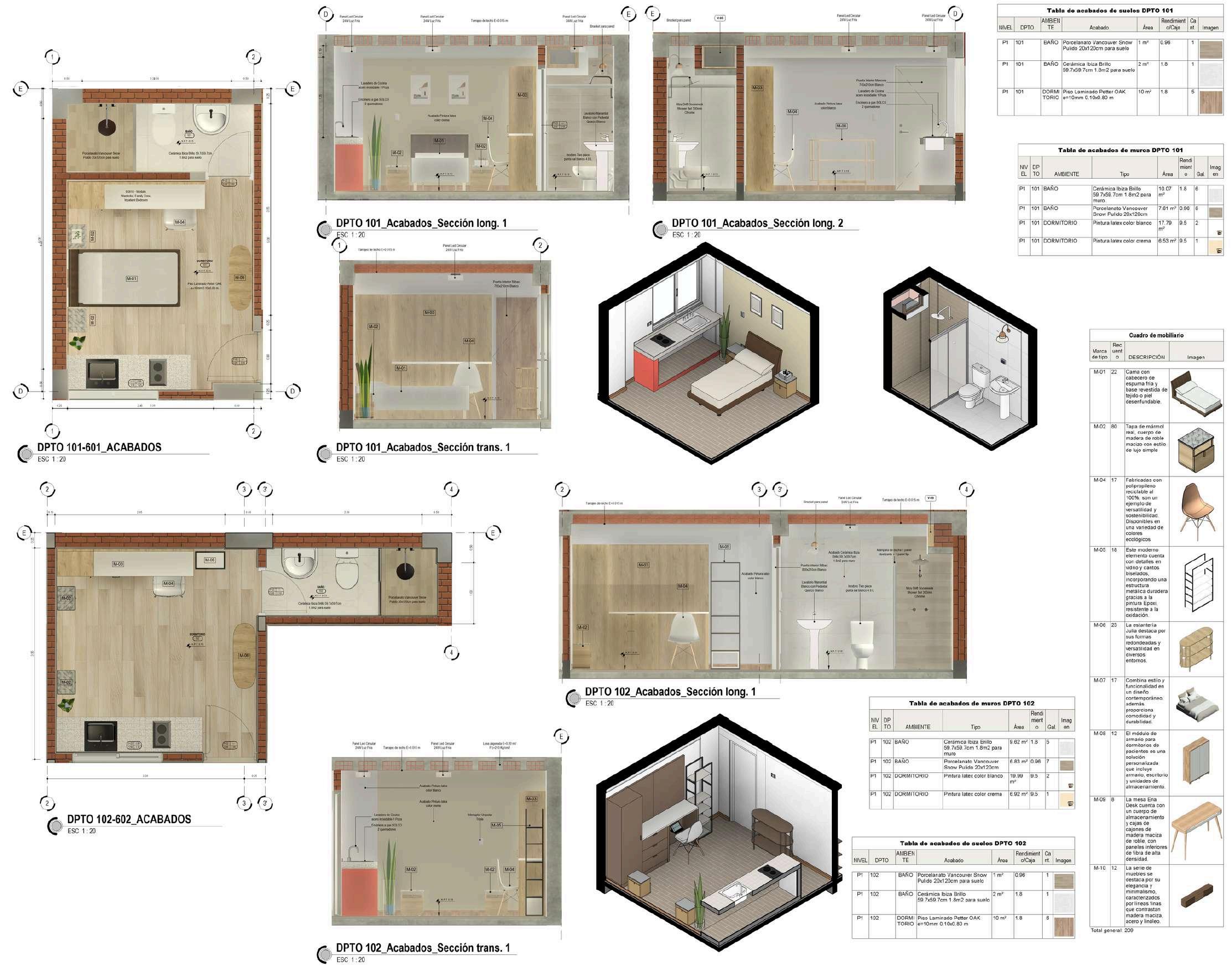

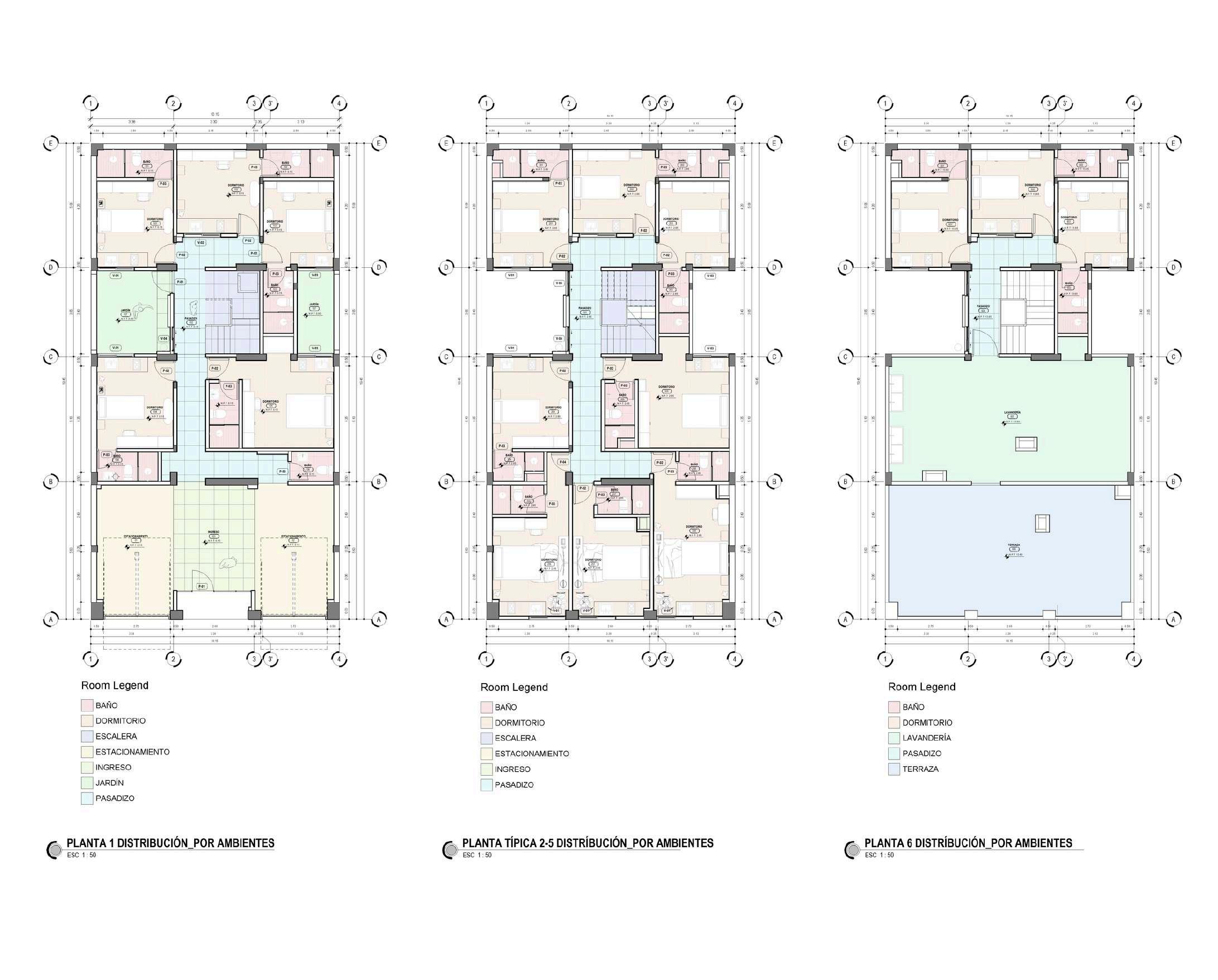

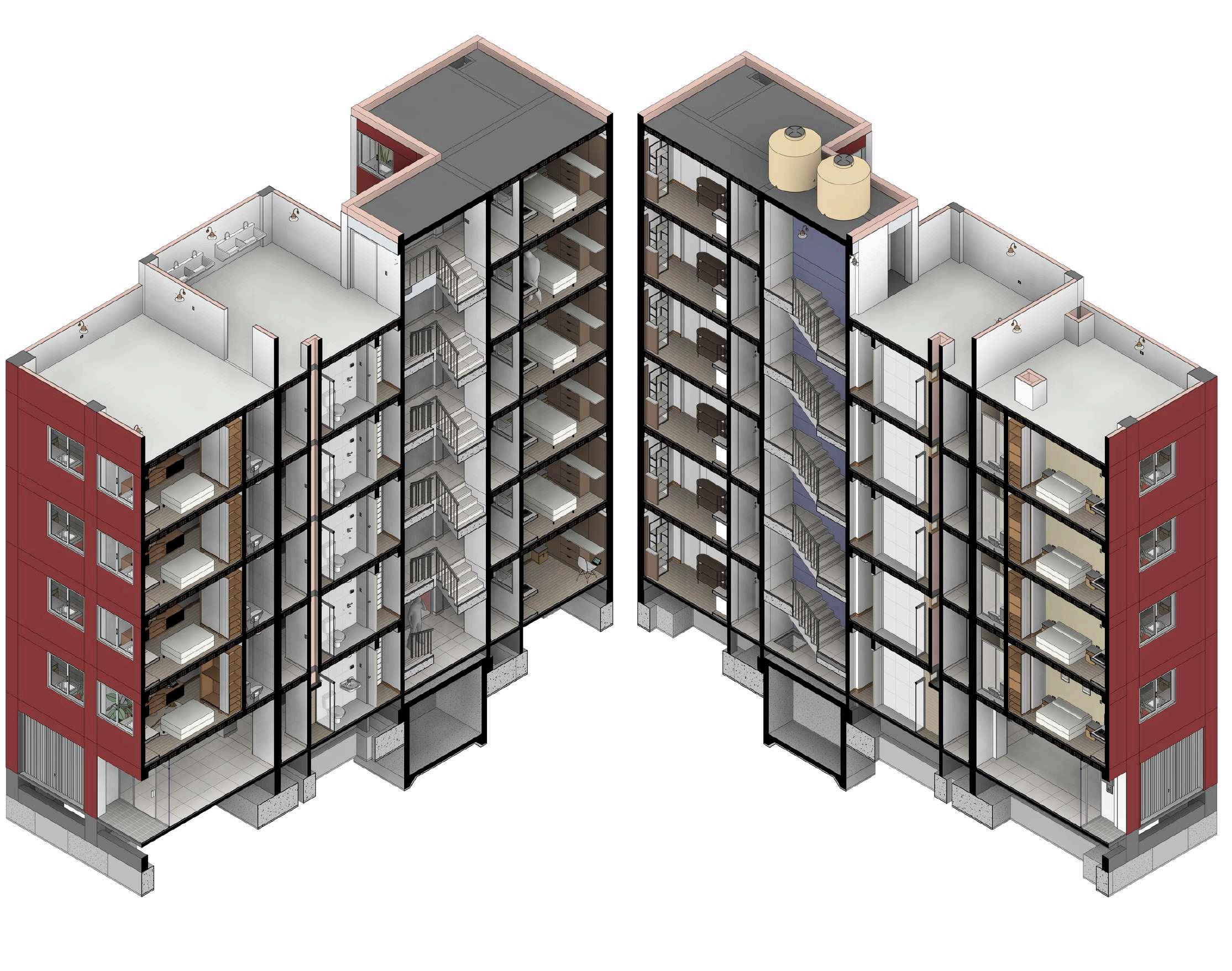

MODELADO BIM
REVIT

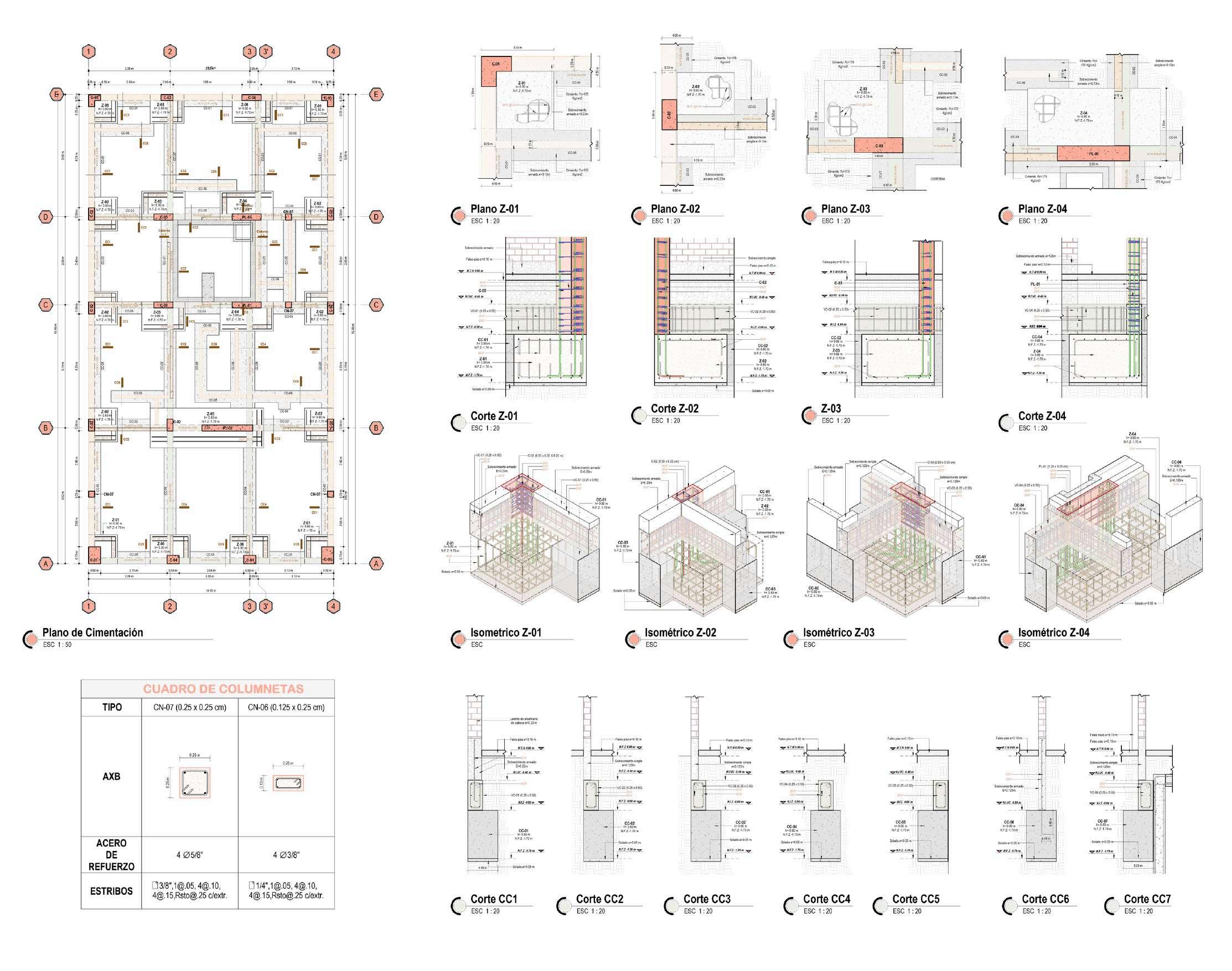

ESTRUCTURAS
Esta es una muestra de la entrega de la primera parte de un curso de modelado BIM que actualmente se esta llevando en curso.
