SOMMAIRE
01 L’HORIZON
URBAIN
: HÔTEL D’AFFAIRES :
02
La TBOURIDA: Centre équestre
03 04
L’Aqueduc Revitalisé : Proposition d’une reconversion de l’aqueduc de Bardo:
Pavillon tenségrité : Pavillon.
L’HORIZON URBAIN : 01
HÔTEL D’AFFAIRES :
- Catégorie :
- Année :
- Situation :
Projet multi-phases - Individuel.
3 éme année, S7, Septembre 2022.
Centre ville-Tunis, Tunisie.
Ce projet propose une conception d’un hôtel quatre étoiles en plein centre de Tunis, conçu pour accueillir les voyageurs d’affaires. Avec un emplacement stratégique, l’objectif est de créer un espace confortable et sophistiqué, répondant aux exigences des clients professionnels.
L’objectif de cet exercice est de conduire le projet jusqu’aux les différents phases d’élaboration d’un projet. Lors de la phase APS, nous effectuerons une analyse de site et étudierons les contraintes du cahier des charges ainsi que les potentiels du terrain. La phase APD approfondira les études techniques du projet, en se concentrant sur le concept choisi, notamment le système structurel adéquat et la sécurité incendie. Enfin, l’étape d’exécution inclura les éléments architecturaux détaillés.

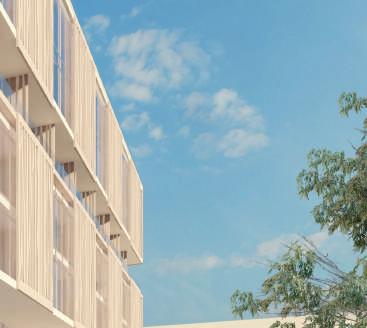

Le concept du projet repose sur une intégration harmonieuse et dynamique dans son environnement urbain stratégique, situé face à Central Park à Tunis, avec une vue imprenable sur l’Africa. L’hôtel, s’élevant sur 7 étages, se distingue par ses volumes décalés qui sortent alternativement de la façade, créant un mouvement visuel fluide et sculptural. Cette disposition innovante permet non seulement de briser la monotonie verticale, mais aussi d’encadrer des perspectives uniques sur l’urbain, offrant ainsi à chaque étage une vue distincte et privilégiée sur la ville.
Implantation du projet dans son environement
L’entrée du projet est mise en valeur par la soustraction d’un volume rectangulaire. Le mouvement de chaque volume crée des terrasses végétalisées communes, tout en offrant la possibilité d’intégrer des balcons dans les chambres de l’hôtel.

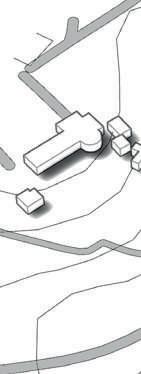

Illustration du volumetrie conceptuelle
Situation du projet - Centre de Tunis

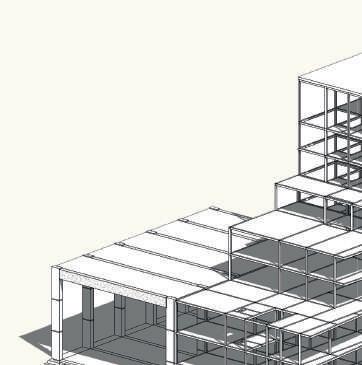

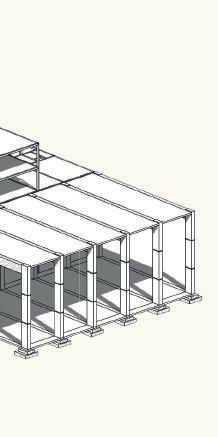

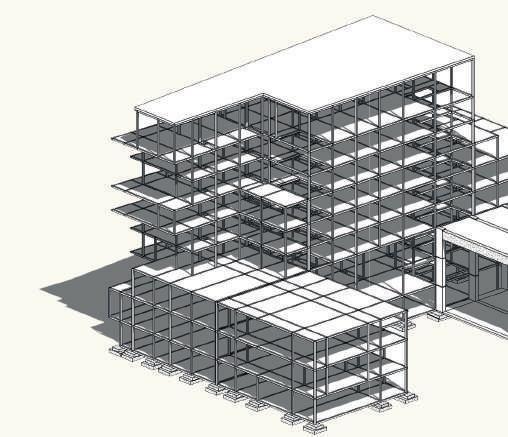

La maquette structurelle permet de maîtriser et valider notre choix de conception initiale. En reproduisant fidèlement les volumes et les dynamiques architecturales envisagées, cette maquette nous offre une vision concrète de la faisabilité du concept. Elle facilite l’évaluation des aspects techniques et structurels, garantissant ainsi que notre approche répond aux exigences pratiques et constructives du projet.
Maquette structurelle

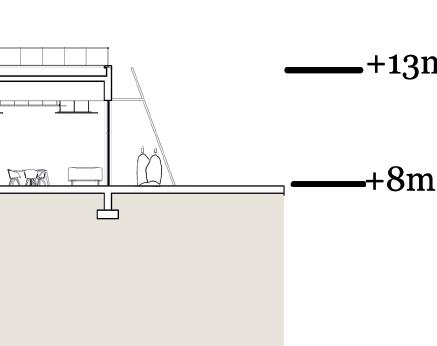

Coupe A-A
Le projet a été conçu pour capturer et encadrer des vues spécifiques et dynamiques sur l’environnement urbain, créant ainsi une connexion visuelle unique avec la ville. Chaque élément architectural est pensé pour maximiser ces perspectives, tout en garantissant un confort et une fonctionnalité optimale pour les clients d’affaires.
L’objectif est de combiner une esthétique architecturale distinctive avec des aménagements qui répondent aux exigences élevées des voyageurs professionnels, assurant ainsi un séjour à la fois inspirant et pratique.
Plan maçonnerie Plan aménagement Plan Climatisation Plan Carrelage
Détail escalier

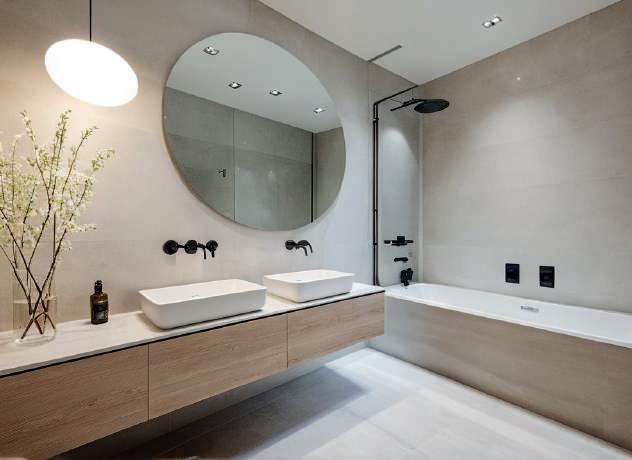

Détail sanitaire
Coupe AA
Coupe BB
Plan maçonnerie - restau
Plan faux plafond - restau
Plan climatisation - restau
La TBOURIDA: 02
Centre équestre :
- Catégorie :
- Année :
- Situation :
Projet fin d’étude - Individuel.
5 éme année, S10, Janvier 2024.
Village Moulay Abdellah Amghar - Maroc.
La Tbourida, cette pratique équestre emblématique du Maroc, est profondément enracinée dans l’histoire et la culture du pays, façonnée par des siècles d’évolution. Elle trouve sa genèse dans l’histoire millénaire du Maroc, où les chevaux occupent une place prépondérante. Cet impressionnant spectacle équestre attire un public varié, rassemblant des spectateurs de tous horizons à travers le royaume, des villes animées de Tanger et Marrakech aux paisibles oasis de Fès et Ouarzazate. Au fil des siècles, les Marocains ont développé un lien intime avec le cheval, le considérant bien plus qu’un simple animal, mais comme un partenaire précieux dans diverses activités, symbole de prestige et de fierté.
L’inscription de la Tbourida sur la liste représentative du patrimoine culturel immatériel de l’humanité par l’UNESCO en 2021 a marqué une reconnaissance internationale de son importance, soulignant son caractère exceptionnel en tant qu’expression vivante de l’identité marocaine.
Ce pour objectif d’explorer la pratique de la Tbourida dans toute sa diversité, en examinant les différentes méthodes d’expression qui lui sont associées. En se concentrant spécifiquement sur le contexte du Moussem de Moulay Abdellah, ce travail propose un centre équestre novateur qui vise à garantir la préservation et la transmission de cet art équestre emblématique aux générations futures, tout en assurant le bon déroulement de ce festival annuel.
Il s’agit d’un patrimoine culturel immatériel de l’humanité dont Le Maroc est tenu de soumettre un rapport à l’UNESCO tous les six ans pour faire état de la situation de la Tbourida et des mesures prises pour sa sauvegarde et sa transmission aux nouvelles générations.
La
Compétitions,
Entité permanente
Installations éphémères du Moussem

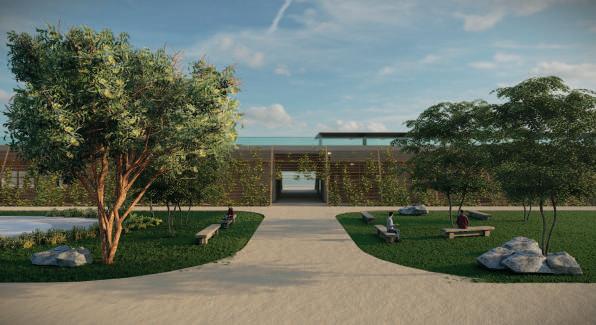

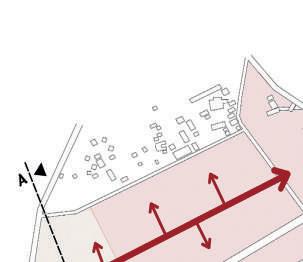

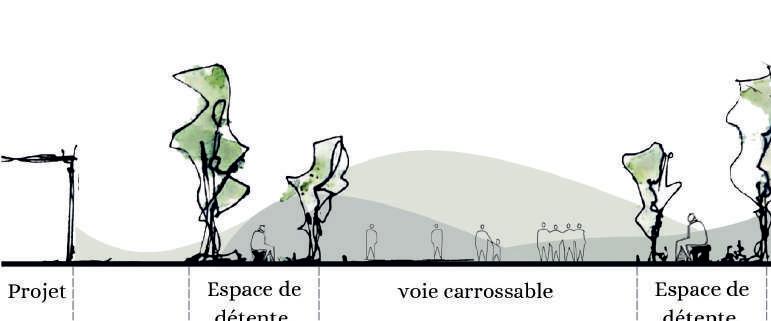

1. Une voie principale carrossable, piétonne et accessible aux véhicules en cas d’urgence, large et accueillante, offre une sensation d’espace et de bienvenue dès l’entrée, favorisant une circulation fluide et confortable. Les zones de détente adjacentes, dotées de bancs et d’espaces verts, invitent à la relaxation et à la contemplation.
2. L’écurie est adossée à un plan d’eau serein qui donne une touche naturelle à l’espace, aménagé pour servir de douche extérieure, offrant un moyen pratique de nettoyer les chevaux après l’exercice ou les activités équestres. Une ambiance naturelle, calme et fonctionnelle crée un cadre idéal pour les soins et le bien-être des animaux.
3. Le grand manège constitue l’élément le plus remarquable et visible du projet, jouant un rôle central dans le déroulement de divers scénarios (entrainement..)

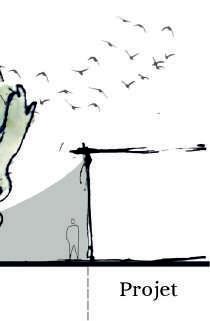

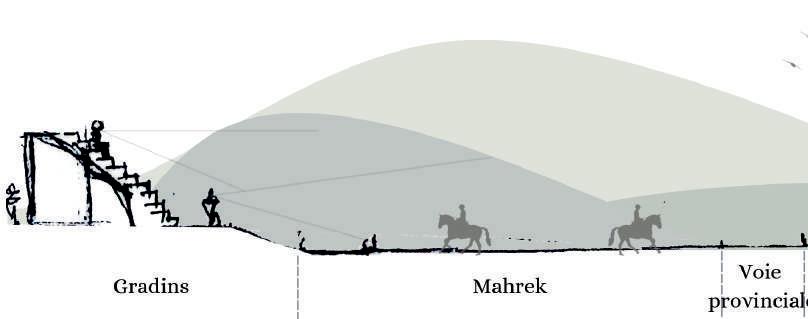

Esquisses de projet :
1. Accés principal :
2. Ecurie :
3. Mahrek principal :

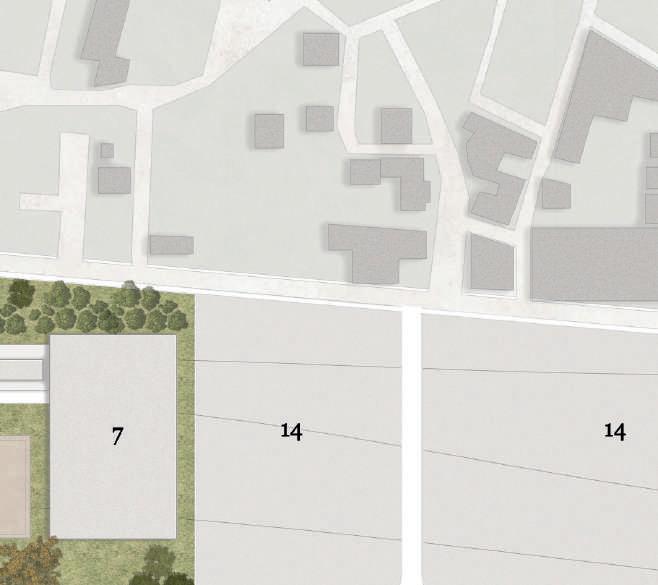

formation de la Tbourida Entité permanente
Moussem...
1. Logement des étudiants.
2. Formation des arts de la Tbourida.
3. Ecurie.
4. Espace des cavaliers/étudiants.
5. Zone de service et de toilettage.
6. Paddock.
7. Piste d’entrainement couverte.
8. Piste d’entrainement découverte.
9. Piste de saute d’obstacle.

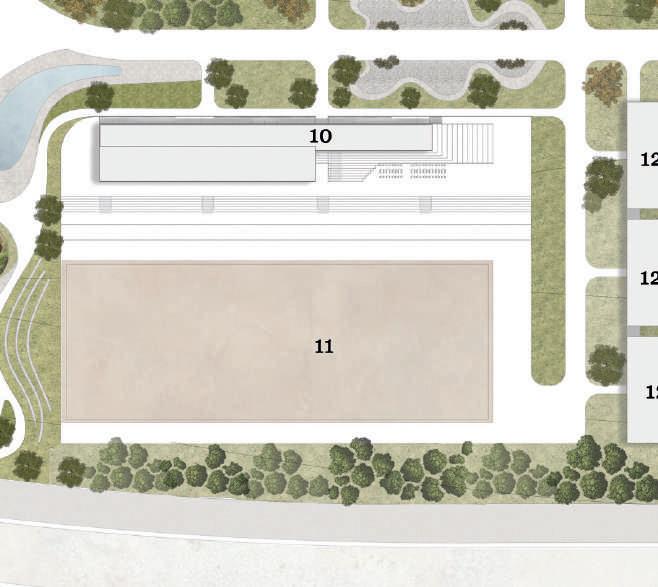

10. Batiment principal.
11. Le Mahrek.

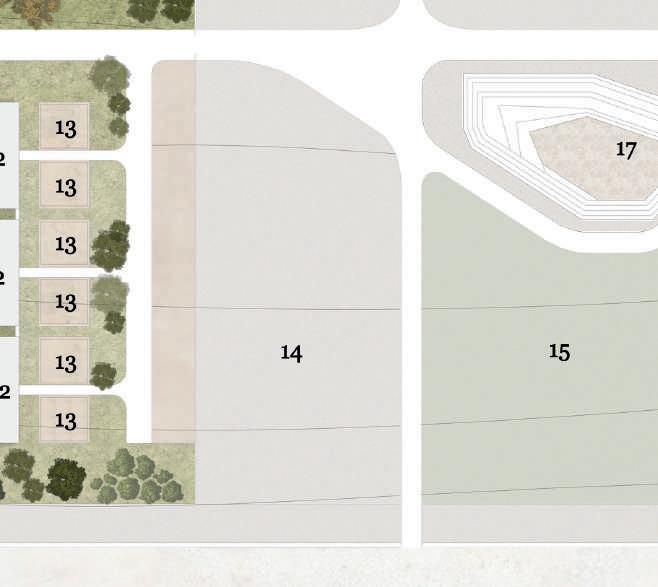

12. Pavillon écurie éphèmere.
13. paddocks.

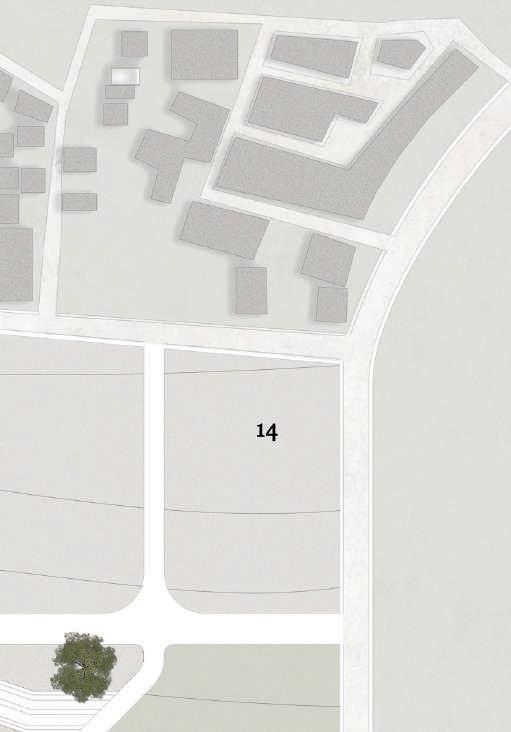

14. Zone réservé pour le commerce pendant le Moussem.
15. Zone réservée pour la restauration et la consommation éphèmeres.
16. Zone réservée pour une cafeteria et un manège de jeux des enfants
17. Une scène des performances artistiques pendat le Moussem.
18. Zone réservée pour les tentes des cavaliers.

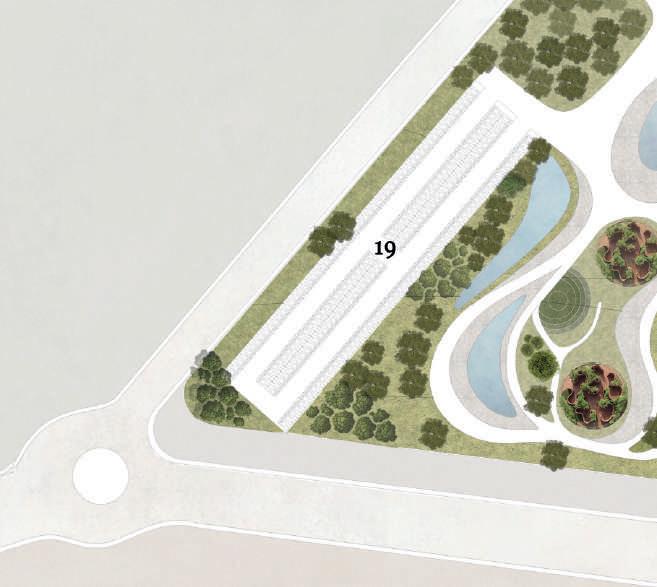

19. Parking.
1. Batiment principal :
Plan batiment principal :

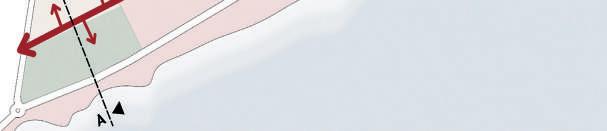

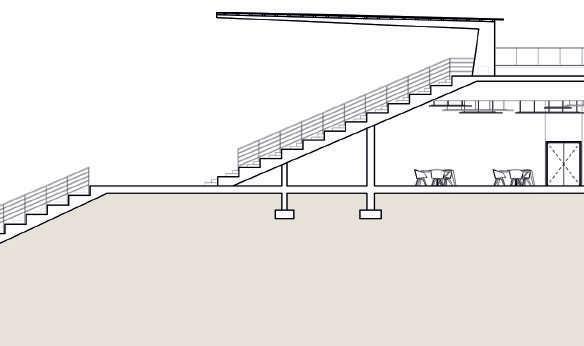

Coupe A-A :
Façade principale :
L’idée consiste à positionner un volume central (bâtiment principal) orienté vers le grand Mahrek de la Tbourida, servant ainsi de point de transition entre les différentes entités du projet.
Le bâtiment principal est entouré d’un escalier, off rant aux visiteurs un accès à une terrasse panoramique.
Cette terrasse permet de profiter d’une vue d’ensemble sur le projet, tout en mettant en valeur le paysage environnant, notamment l’océan Atlantique.
2. Ecurie :

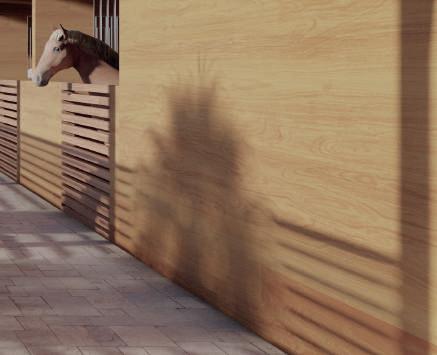

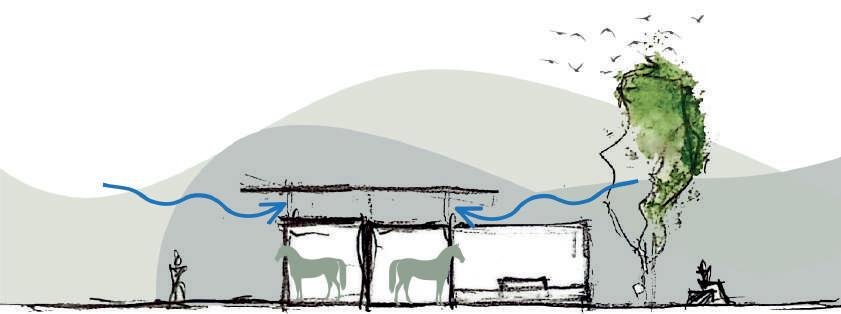

L’écurie est dédié au logement et aux soins des chevaux utilisés dans le cadre de la formation. Il comprend des boxes individuels de 4m x 4m minimum, avec une hauteur de 3,8 mètres et une double accessibilité pour une circulation fluide. L’écurie est équipée de zones de services et de toilettage. Un espace bien ventilé, bien éclairé et équipé de systèmes de drainage dans les couloirs de circulation pour assurer le confort et la santé des chevaux.

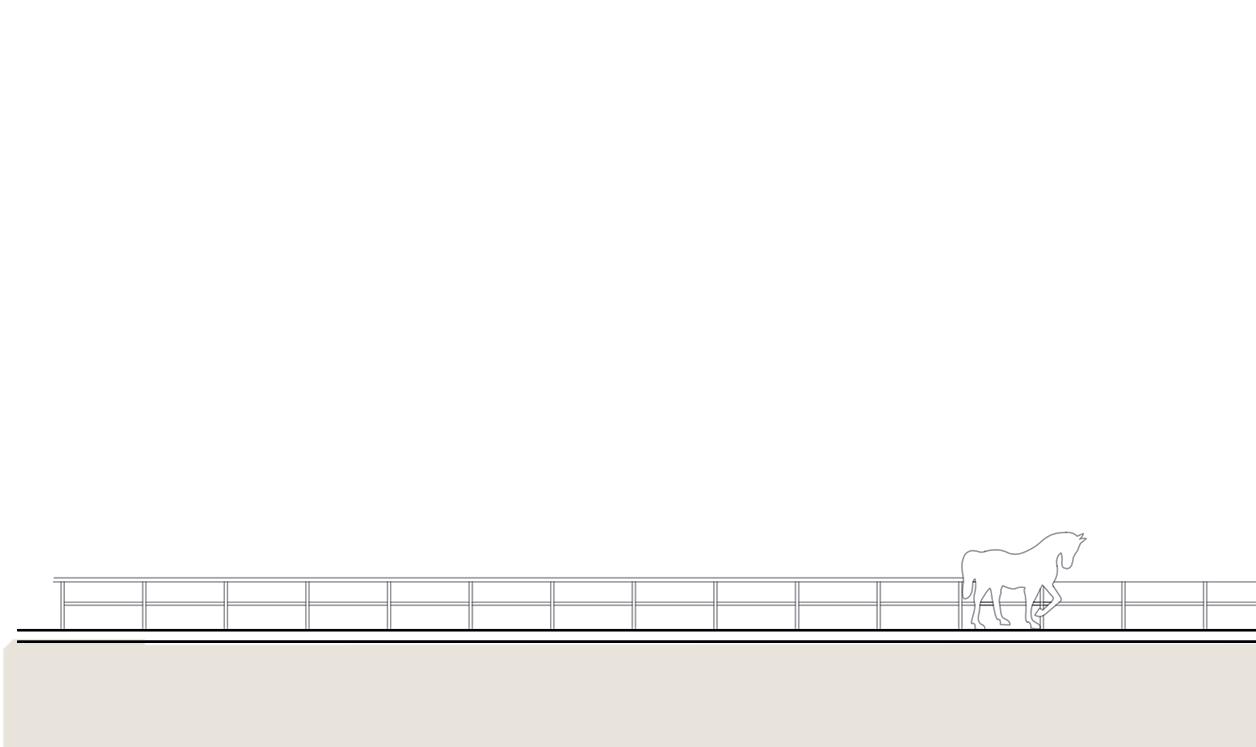

Façade principale nord
Coupe B-B
Coupe C-C
Mur de séparation des boxes
Plan d’un box

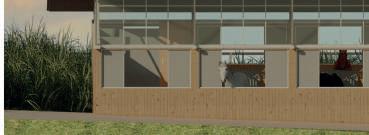

Façade intérieur box Façade extérieur box
Plan modél pavillon d’écurie :
L’AQUEDUC REVITALISÉ : 03
Proposition d’une reconversion de l’aqueduc de Bardo:
- Catégorie :
- Année :
- Situation :
Projet d’atelier patrimoine -Groupe de 3.
4 éme année, S7, Octobre 2022.
Bardo - Tunisie.

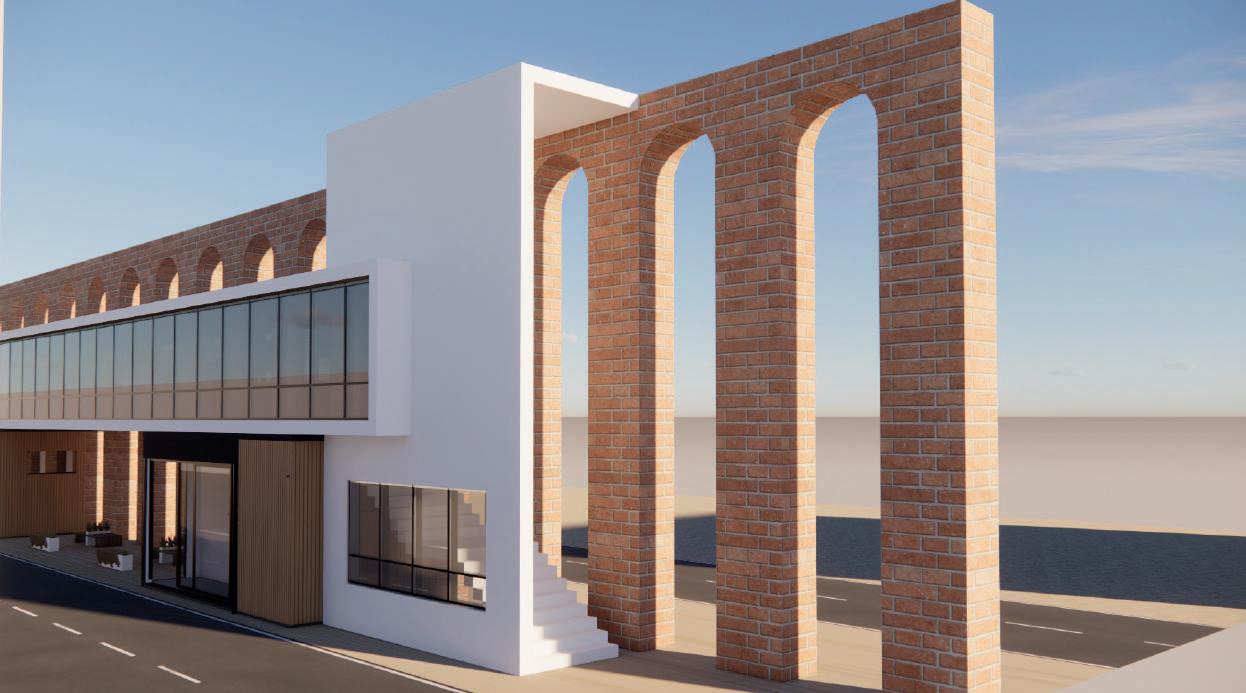

Ce projet propose une reconversion de l’ancien aqueduc de Bardo à Tunis ambitionne de revitaliser cette structure historique, actuellement en déclin, en la transformant en un espace vibrant et dynamique dédié à l’exposition et au commerce de l’artisanat local. Cette initiative vise non seulement à préserver et à mettre en valeur ce monument emblématique, mais aussi à lui insuffler une nouvelle dynamique.
La restauration de l’aqueduc garantira la sauvegarde de sa structure tout en le métamorphosant en un lieu attractif. Les arches et galeries seront réutilisées pour créer des espaces où les artisans locaux pourront exposer leurs créations, allant des textiles traditionnels aux bijoux et œuvres d’art. Des boutiques et des stands seront aménagés au sein de l’aqueduc, offrant ainsi une nouvelle opportunité aux commerçants locaux de promouvoir et vendre leurs produits. En plus de soutenir l’économie locale, ce projet offrira aux visiteurs une expérience enrichissante, mêlant culture et commerce dans un cadre historique unique.

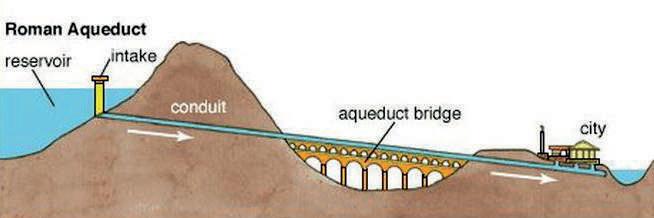

L’aqueduc de Bardo, une structure historique qui faisait partie de l’ancien système d’aqueducs romains, conçu pour transporter l’eau depuis les sources de Zaghouan jusqu’à Carthage. Cet aqueduc est un vestige important du passé romain de la région, illustrant l’ingéniosité des ingénieurs romains en matière de gestion de l’eau.

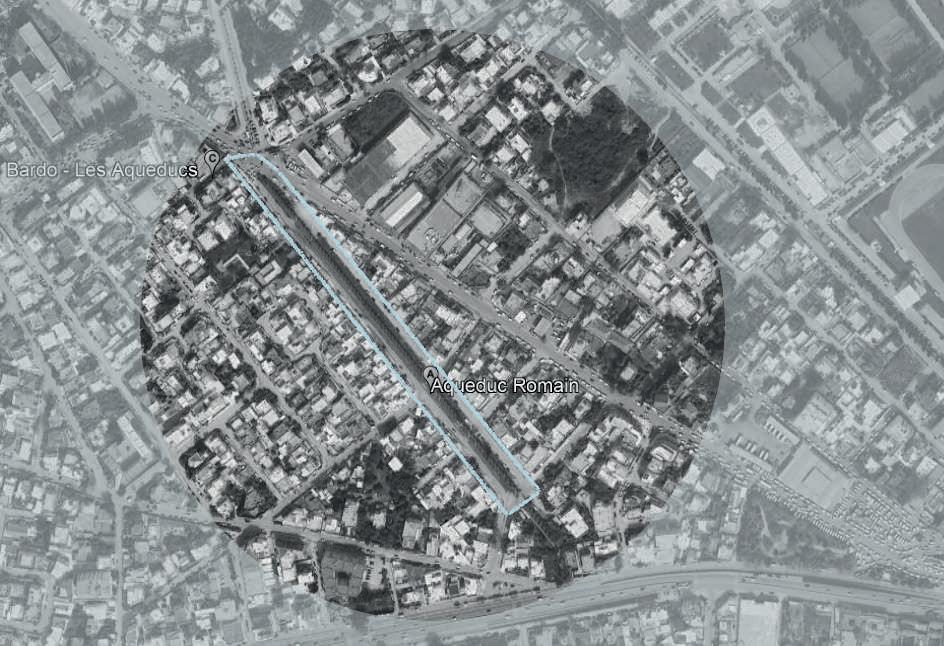

Situation de l’aqueduc - Bardo en Tunisie:

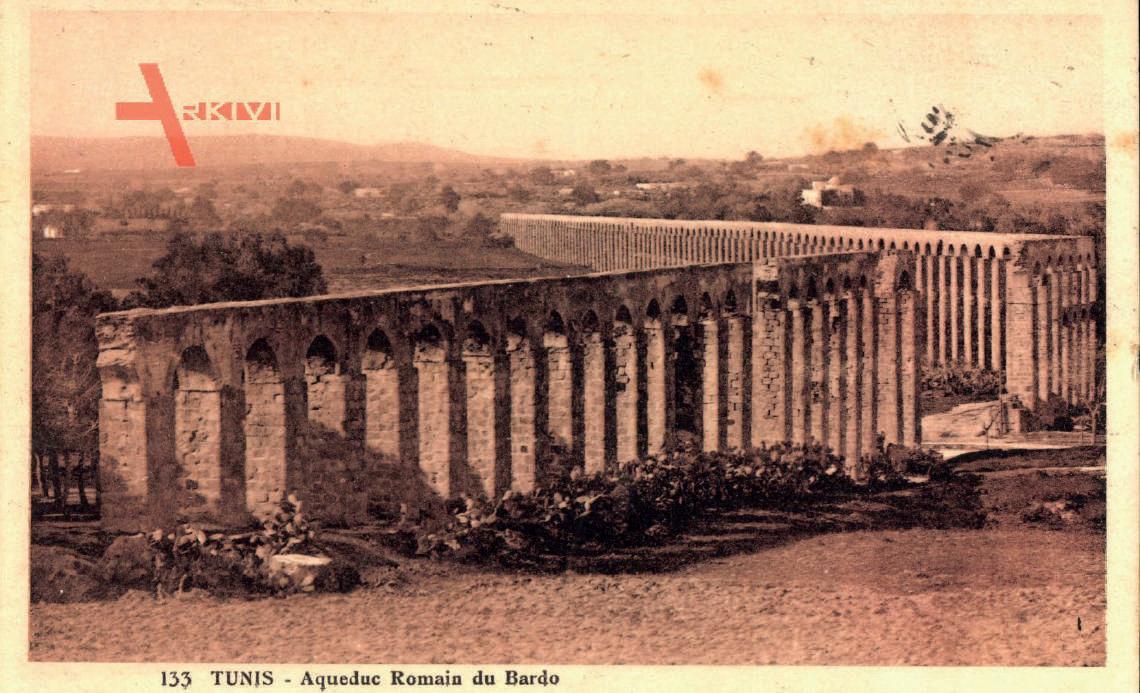

Etat encienne de l’aqueduc :
Etat actuelle de l’aqueduc : en dégradation :
Plan masse de l’aqueduc :
Coupe sur les boutiques de commerce :
L’aqueduc de Bardo Escalier

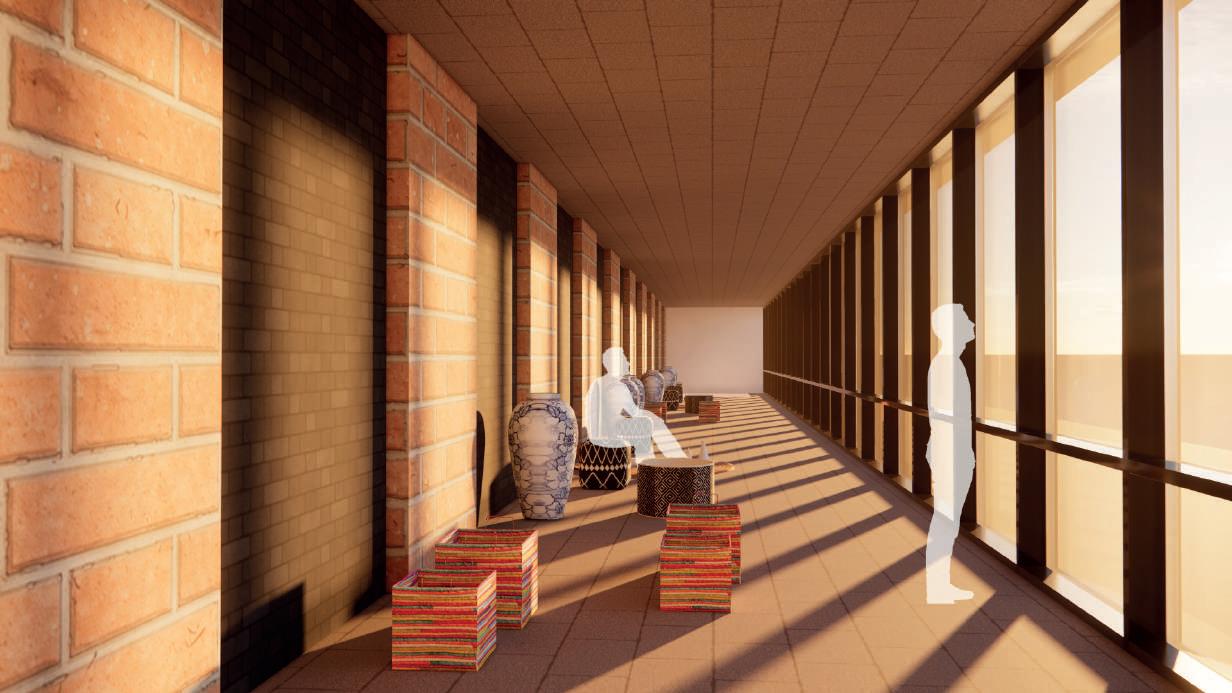

Salle d’exposition

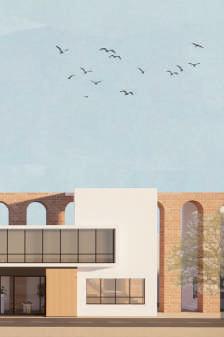

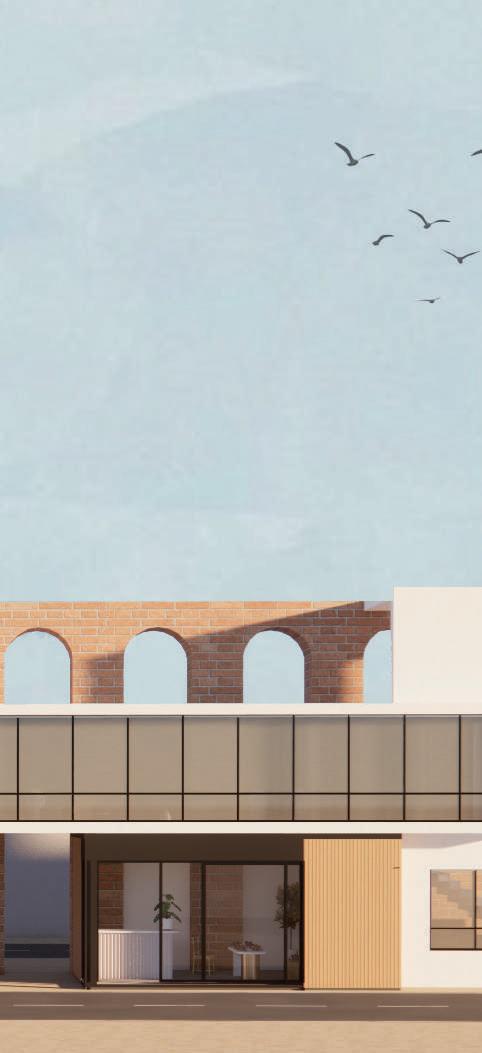

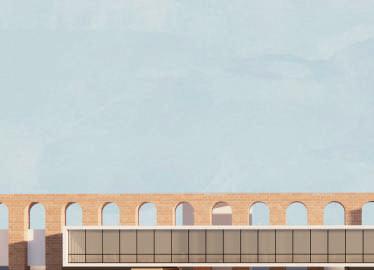

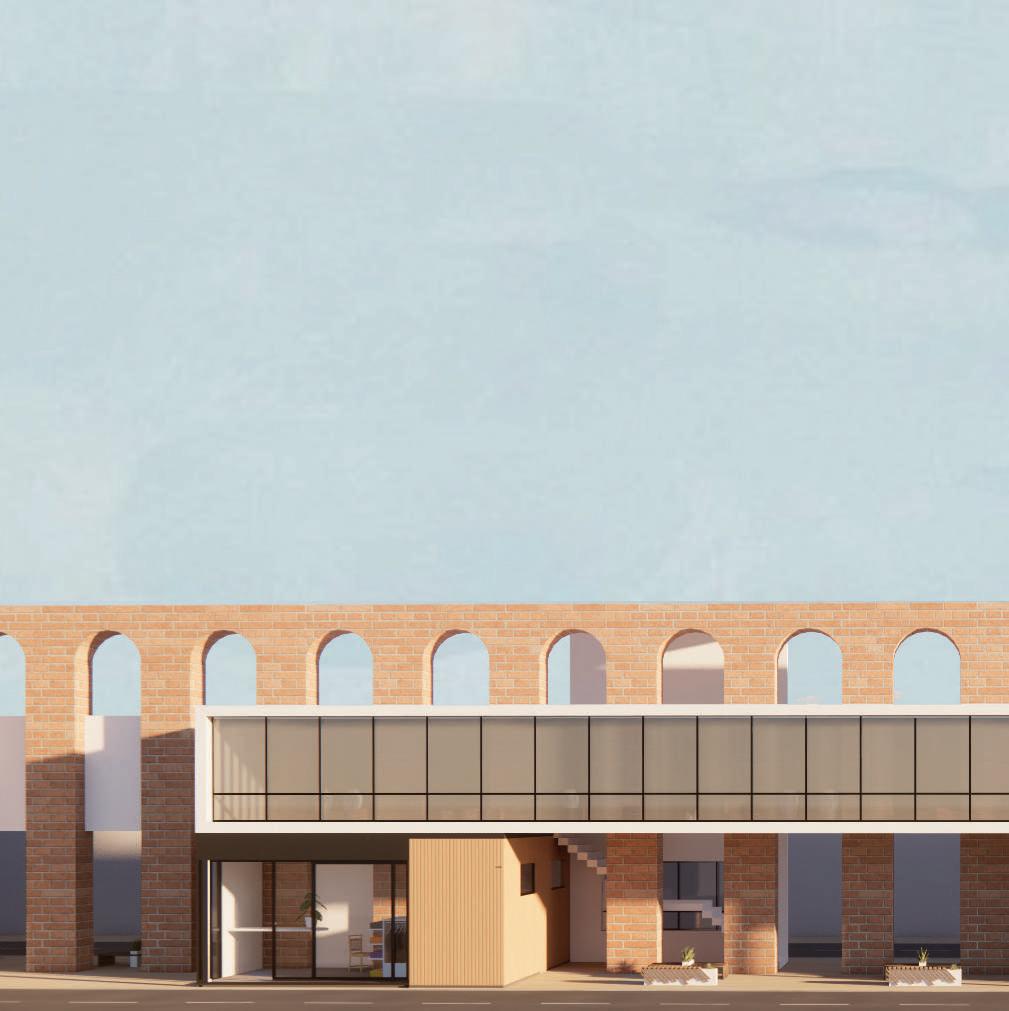

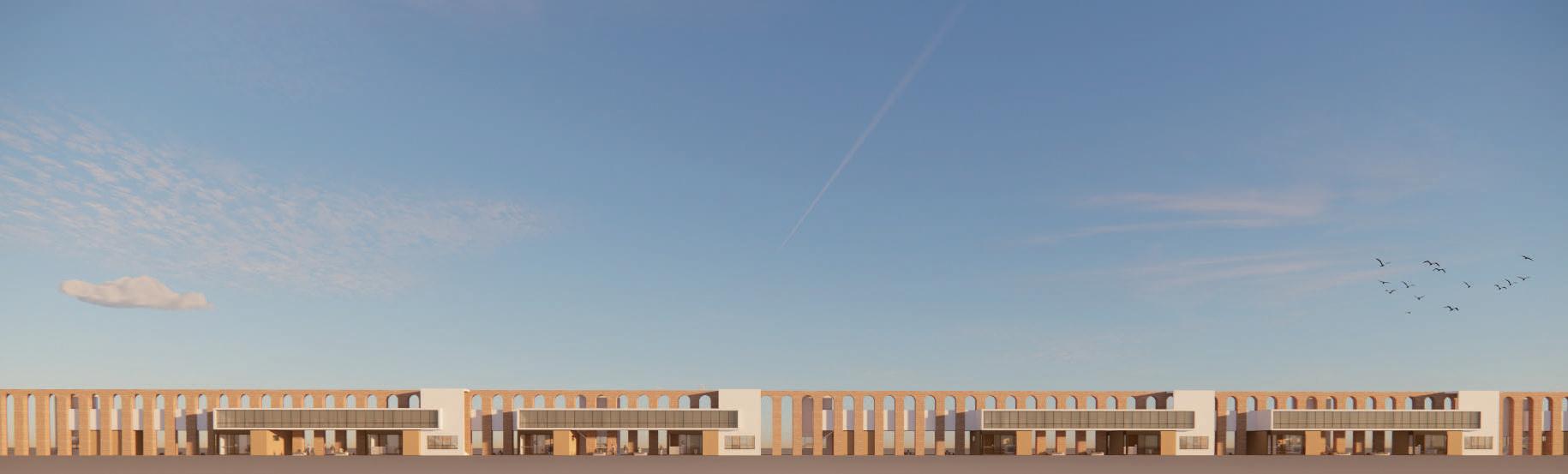

Façade principal de l’aqueduc :
Commerce
L’aqueduc de Bardo Escalier
Salle d’exposition
Commerce

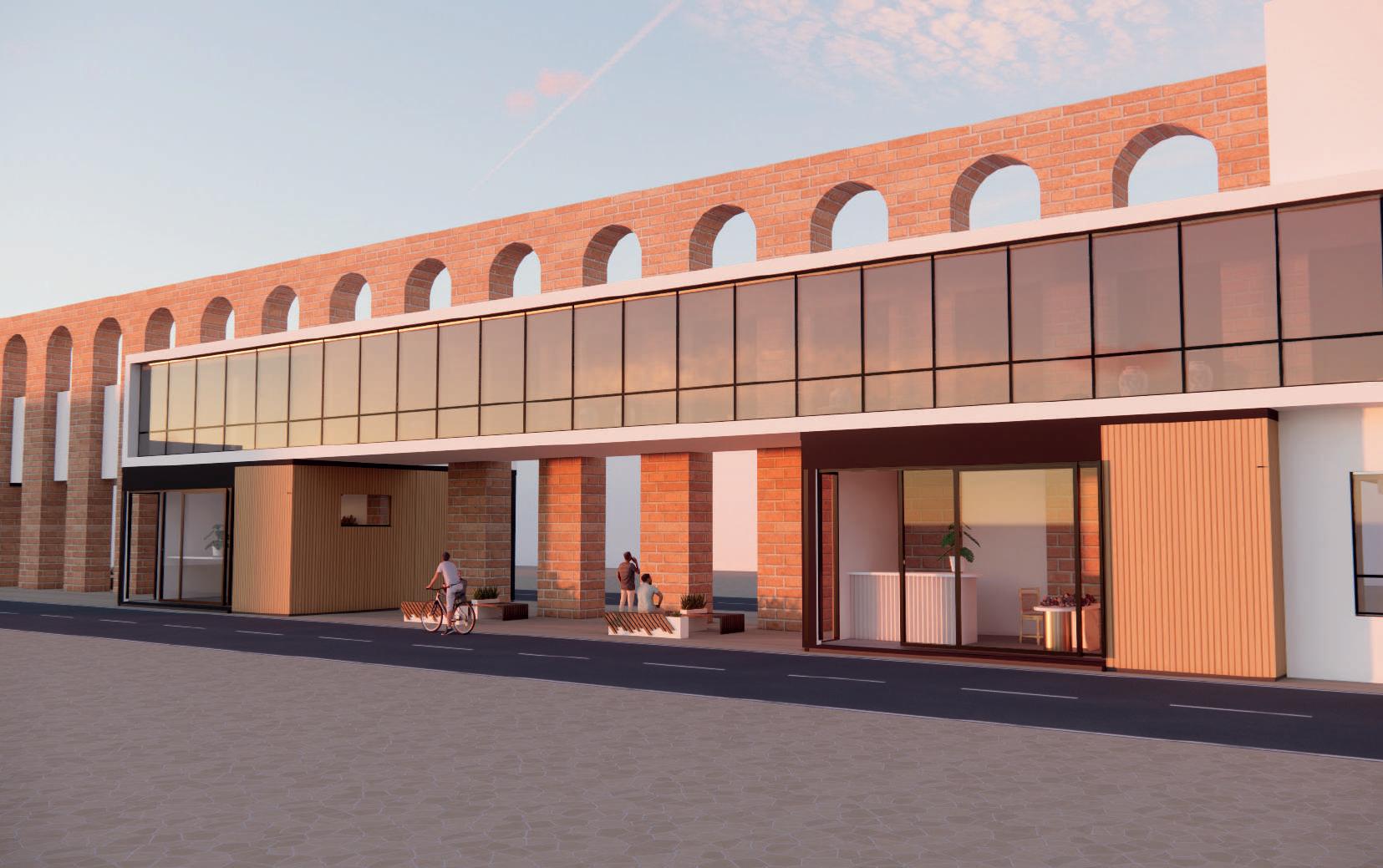

L’idée consiste a crée un parcours au long de l’aqueduc ,qui commence par un escalier qui raméne au bloc de la salle d’exposition.
La realisation de se parcours a pour objectif de rendre l’aqueduc plus dynamique et le rendre un lieu de visite par les habitants de bardo.
Une parois monumentales est rajoutés en face des escaliers pour créer des éléments d’appel.
PAVILLON TENSÉGRITÉ : 04
Pavillon.
- Catégorie :
- Année :
- Situation :
Projet séminaire de structure.
3 éme année, S6, Mars 2022.
Park Belvédère - Tunisie.

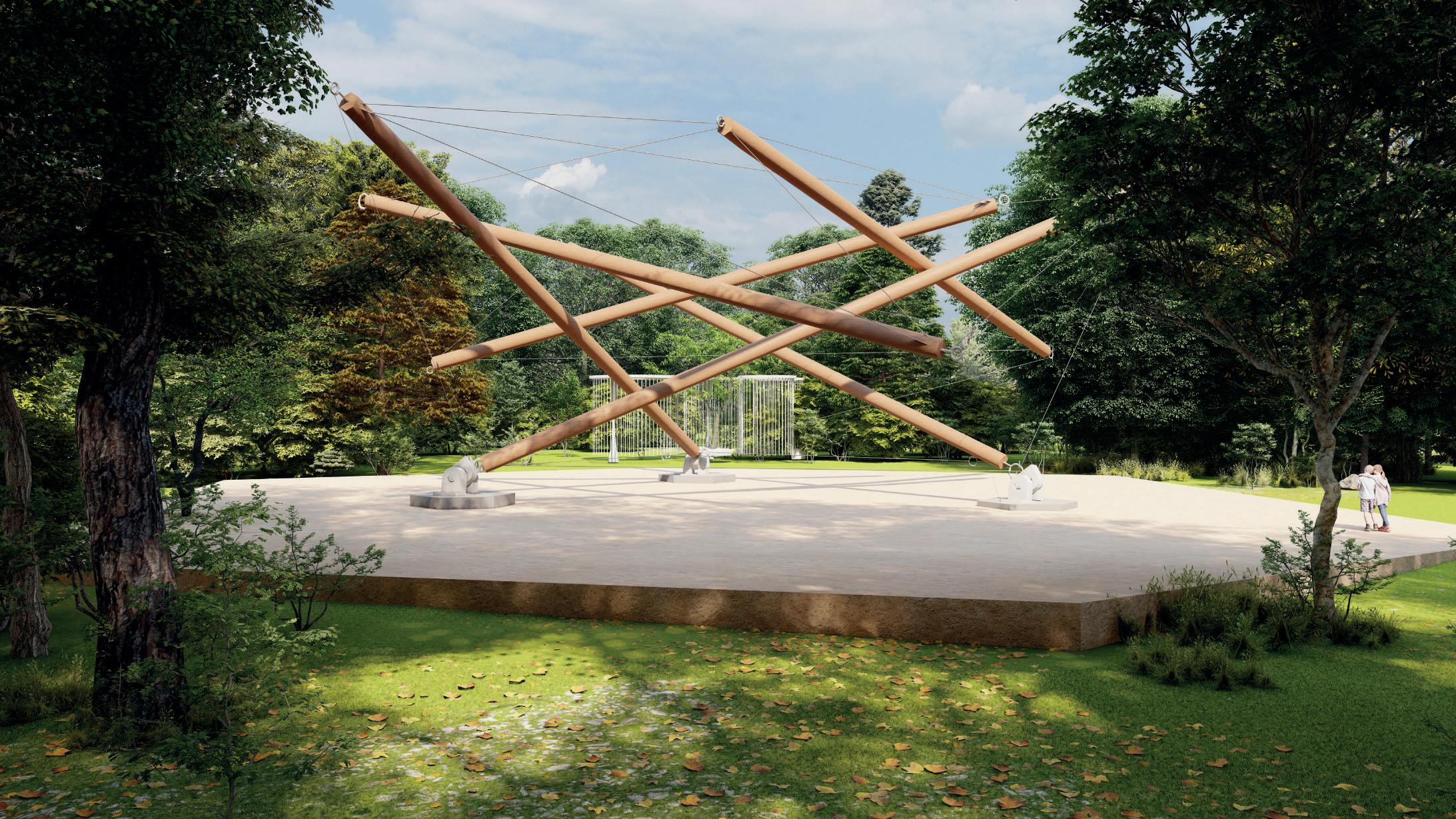

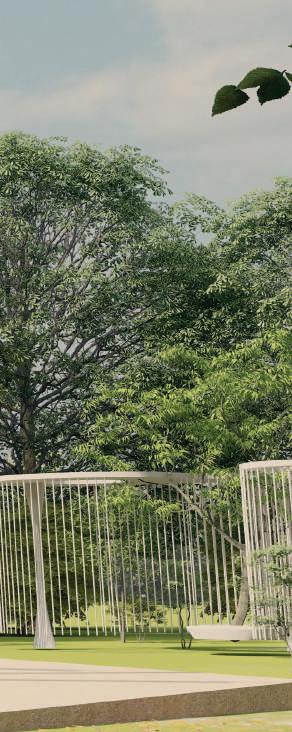

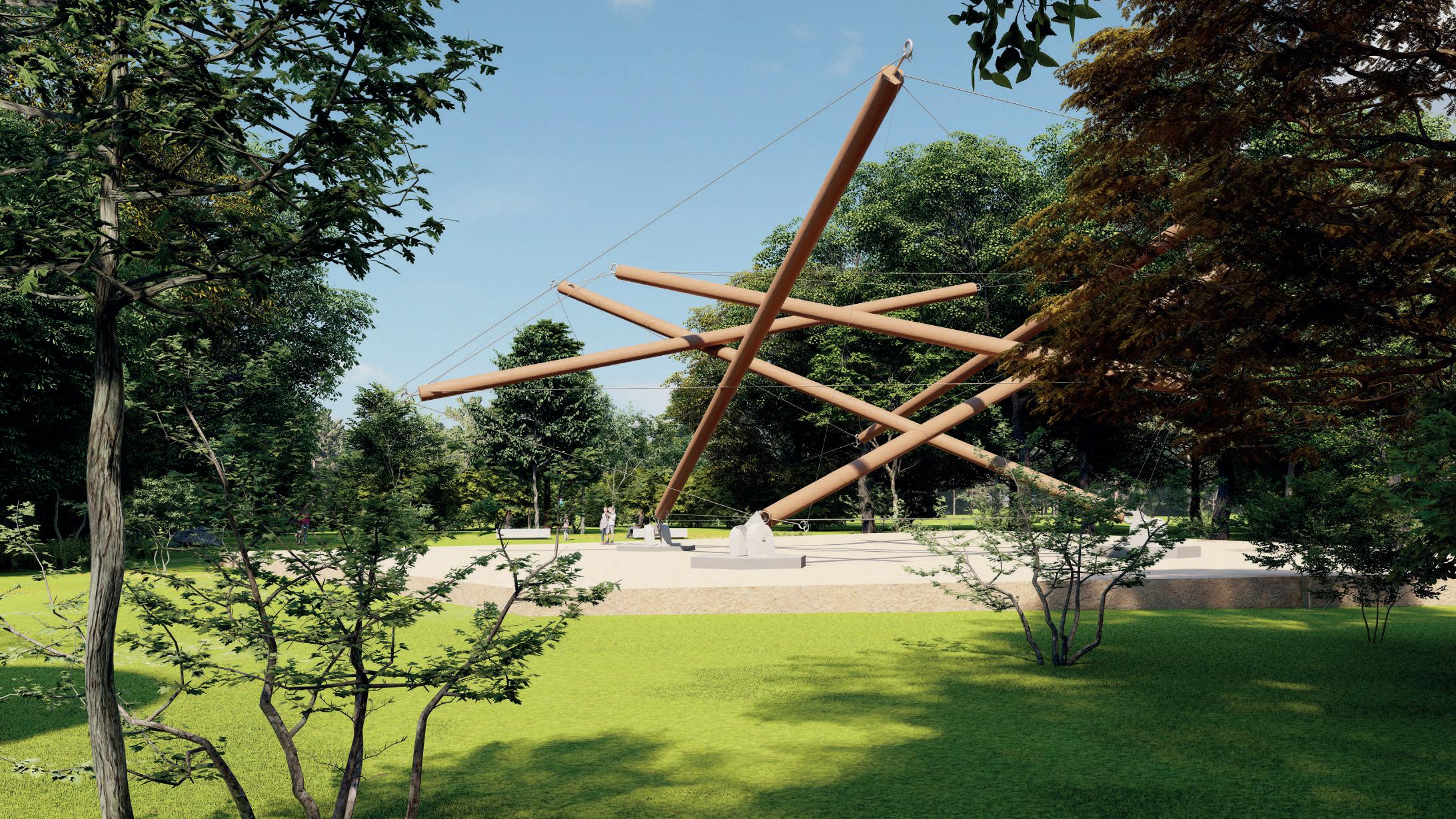

La conception du pavillon dans le parc du Belvédère s’inspire de l’exceptionnel potentiel paysager et forestier de ce site emblématique. Niché au cœur du parc, le pavillon est conçu autour du principe de la tensegrité, où l’équilibre harmonieux entre les forces de tension et de compression crée une structure légère et aérienne. Ce système permet d’intégrer le pavillon de manière subtile et respectueuse dans l’environnement naturel, donnant l’impression que la structure flotte parmi les arbres. Le design met en valeur la beauté du cadre forestier tout en offrant aux visiteurs un espace de contemplation qui semble en suspension, en parfaite symbiose avec le paysage environnant.
Le principe de la structure en tensegrité dans l’architecture repose sur l’équilibre entre tension et compression, créant des systèmes structurels stables et légers. Dans une structure de tensegrité, les éléments en compression ne se touchent pas directement mais sont suspendus et maintenus en place par un réseau de câbles en tension. Cette interaction permet de répartir les forces de manière équilibrée, résultant en une structure autoportante qui semble flotter dans l’espace.
L’utilisation de la tensegrité dans l’architecture permet de créer des formes innovantes et des espaces ouverts, tout en minimisant le matériau utilisé et en maximisant la résistance. Elle symbolise l’harmonie entre les forces opposées, off rant des possibilités de conception à la fois esthétiques et fonctionnelles.

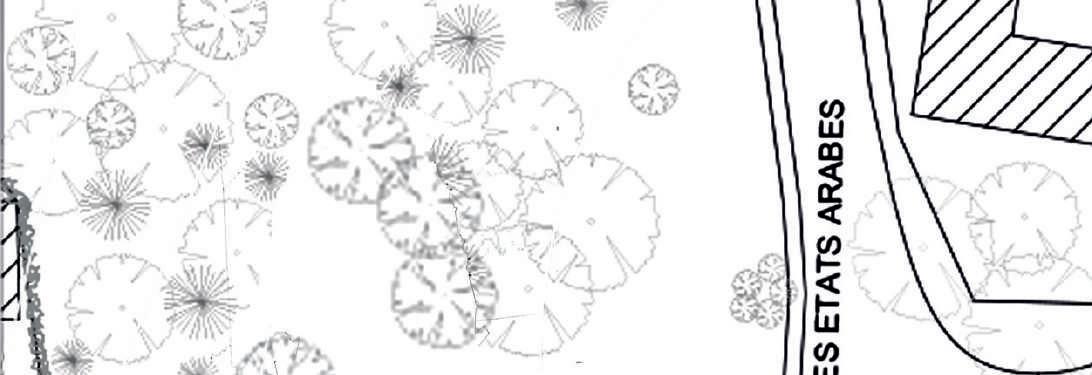

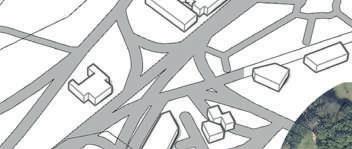

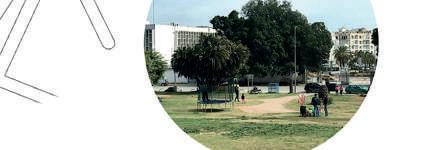

Situation du terrain d’étude
Accés du terrain d’étude

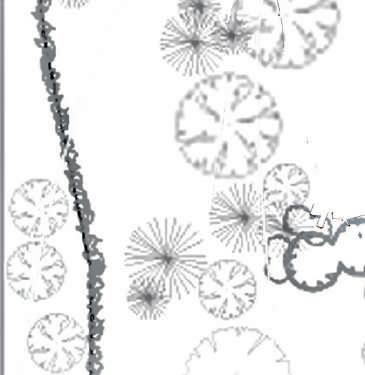

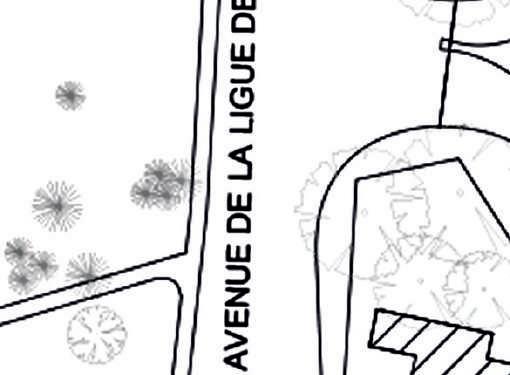

Terrain d’implantation du pavillon : Plan masse du pavillon :
Chaque câble en tension est solidement fixé à des ancrages discrets mais robustes, qui sont profondément intégrés dans le sol.
Ces ancrages répartissent les forces de manière équilibrée, assurant que la structure reste en suspension sans compromettre son intégrité.
Les jonctions, réalisées avec des connecteurs spécialisés, permettent un ajustement fin des tensions, maintenant ainsi la forme dynamique du pavillon tout en répondant aux contraintes structurelles.

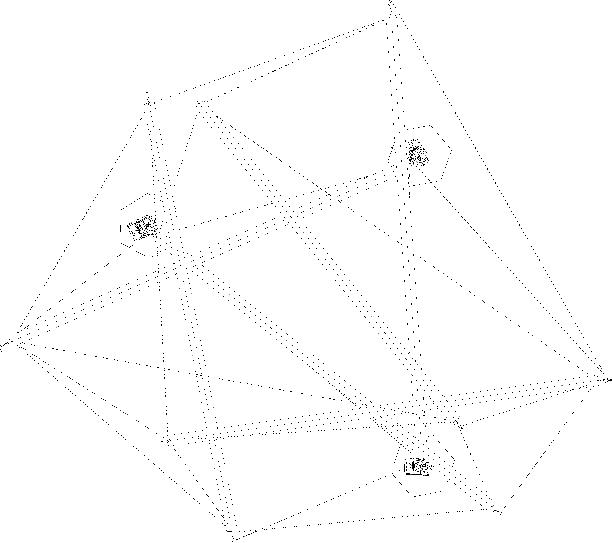

Plan du pavillon :

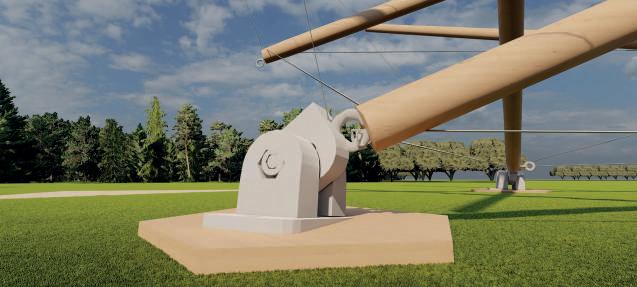

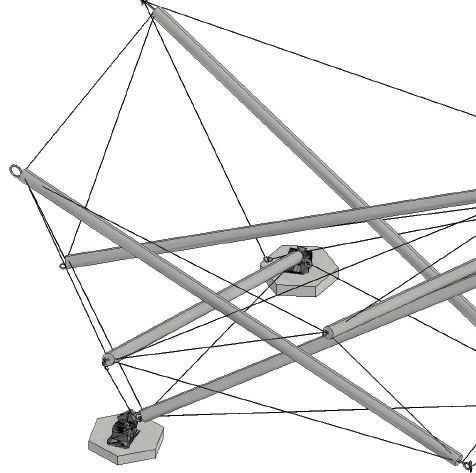

Détail d’encrage au sol :

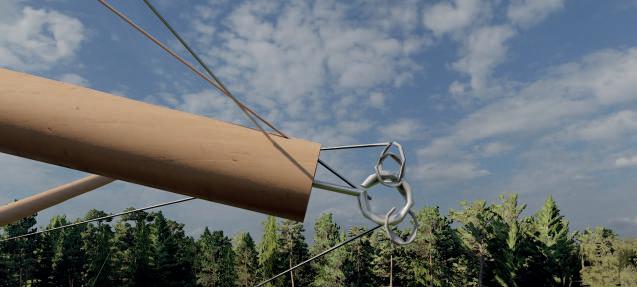

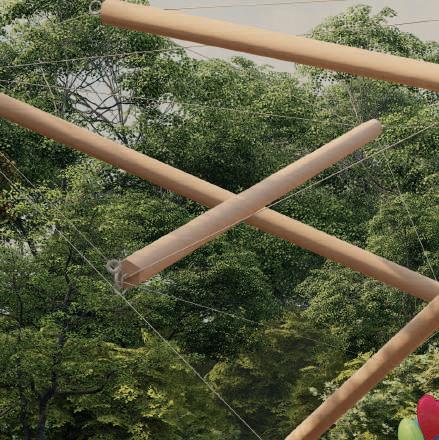

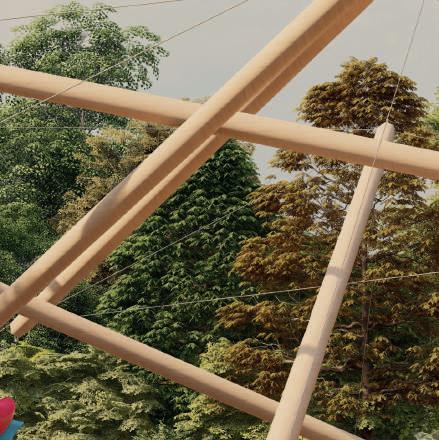

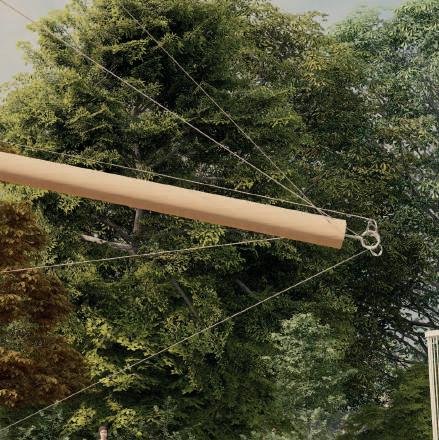

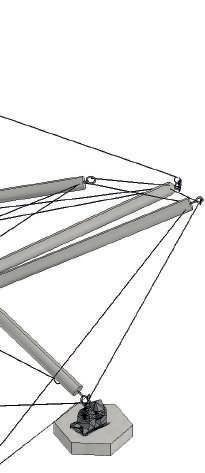

Détail de jonction entre les barres et les cables :

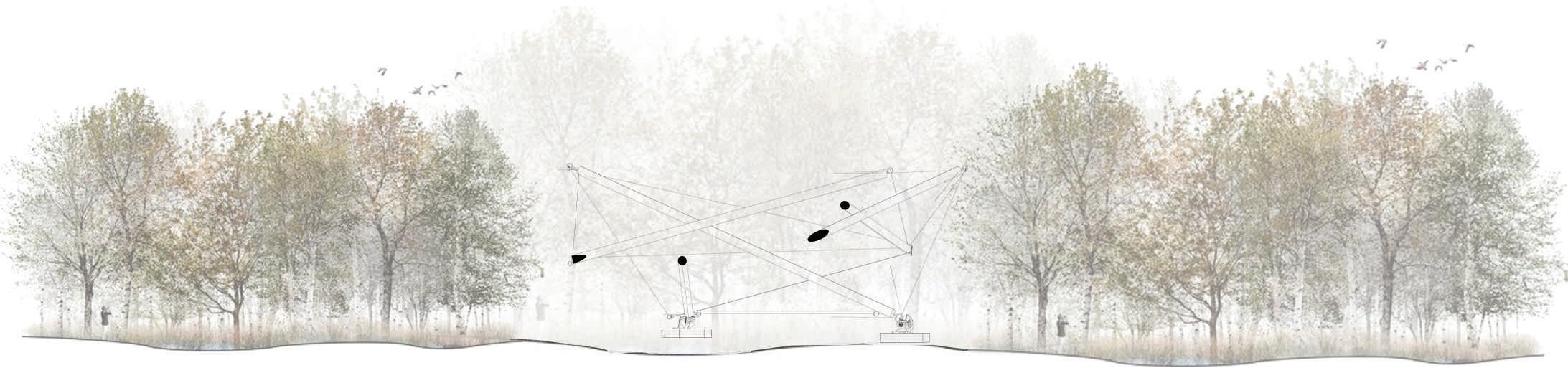

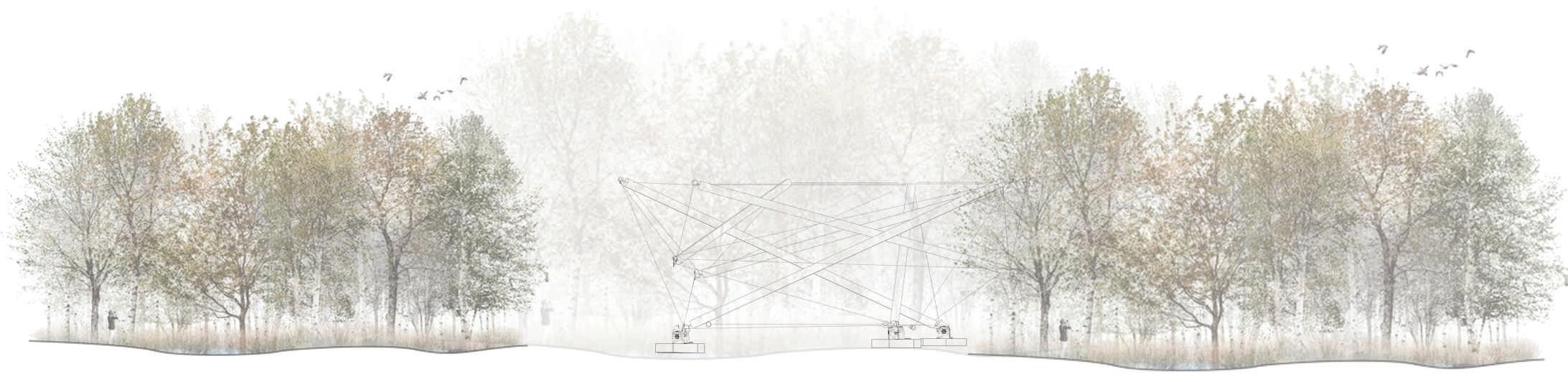

Façade du pavillon :
Coupe du pavillon :
