FIAMMASTORE CARRY-BIKE COMFORT

2024

TECH INFO CATALOGUE TECHNIQUE ﬁammaexpert.com

TECH INFO 2024

Fiammastore Mini-vans et fourgons

Stores : présentation générale

Stores avec treuil pour installation sur la paroi

Stores avec treuil pour installation sur le toit

Stores manuels

Accessoires pour stores

Adaptateurs

Parois latérales et frontales : présentation générale

125

Parois frontales

126

Parois latérales

133

Auvents : présentation générale

137

Auvents

143

Auvents avec fermetures éclair (store+auvent)

155

Auvents pour le toit

158

Solettes

160

Protection anti-vent

161

Accessoires pour parois et auvents

162

Carry-Bike Carry-Bike : présentation générale

168

Carry-Bike pour Camping-car

176

Carry-Bike pour Caravane

188

Carry-Bike pour Mini-vans et fourgons

196

Carry-Bike pour SUV

226

Carry-Bike pour Garage

228

Porte-moto

234

Accessoires pour Carry-Bike

236

Comfort Lanterneaux : présentation générale

248

Lanterneaux

251

LED

270

Pompes à eau : présentation générale

275

Pompes à eau

276

Réservoirs portables d’eau

281

Dispositifs de mise à niveau

285

Chandelles

287

Marchepieds portables

287

Sacs de rangement pliants

288

Galeries : présentation générale

290

Galeries

290

Échelles : présentation générale

295

Échelles

295

Coffres de toit

301

Blocs de sécurité

301

Poignées de sécurité

304

Accessoires pour la soute

306

Bâches pour véhicules

309

Accessoires variés

311

Toilettes portables

313

FIAMMA • Tech Info

fiammastore

mi n i -va n s e t fo ur go ns

modèles et dimensions Plus bas, dans le tableau « Mini-vans et fourgons », vous trouverez les modèles des véhicules et les dimensions correspondantes afin de pouvoir identifier, pour chaque modèle, l’adaptateur, le store, le porte-vélos et l’échelle de toit les plus adaptés.

CITROËN CITROËN C25 ≥ 1981 ≤ 1994 H2 - 2415 mm

L - 4756 mm

H1 - 2100 mm

véhicules équivalents : Fiat Ducato I série / Peugeot J5

CITROËN SPACETOURER / CAMPSTER ≥ 2016

L - 4959 mm

L - 4956 mm

H - 1895 mm

H - 1890 mm

CITROËN JUMPY III gén. ≥ 2016

véhicules équivalents : Citroën Jumpy III gén. Peugeot Expert III gén. - Peugeot Traveller Toyota ProAce II - Toyota ProAce Verso Opel Vivaro C -Opel Zafira Life 2019 & Vauxhall Vivaro Life 2019

véhicules équivalents : Citroën Spacetourer Peugeot Expert III gén. - Peugeot Traveller Toyota ProAce II - Toyota ProAce Verso Opel Vivaro C -Opel Zafira Life 2019 & Vauxhall Vivaro Life 2019

CITROËN JUMPER I série ≥ 1994 ≤ 2006 L2 - 5099 mm

L3 - 5599 mm

H2 - 2152 mm

H1 - 2102 mm

L1 - 4680 mm

véhicules équivalents : Fiat Ducato II série - Peugeot Boxer I série

FIAMMA • Tech Info

fiammastore

mi n i -va n s e t fo urgo ns

CITROËN CITROËN JUMPER II - III série ≥ 2006 L2 - 5413 mm

L3 - 5998 mm

L4 - 6363 mm

H3 - 2764 mm

H2 - 2524 mm

H1 - 2254 mm

L1 - 4963 mm

same vehicles: Fiat Ducato III / IV série - Peugeot Boxer II / III série

DODGE DODGE SPRINTER ≥ 2006 ≤ 2018 L2 - 5910 mm

L3 - 6945 mm

L4 - 7345 mm

H3 - 26903050 mm

H2 - 2440 2560 mm

L1 - 5245 mm

véhicules équivalents : Mercedes Sprinter II série - Freightliner Sprinter - VW Crafter I gén. les valeurs de la hauteur par rapport au sol sont sujettes à une tolérance de +/- 50 mm

DODGE SPRINTER ≥ 2018 L2 - 5932 mm

L3 - 6967 mm

L4 - 7367 mm

H3 - 28253001 mm

H2 - 26102640 mm

L1 - 5267 mm

véhicules équivalents : Mercedes Sprinter III série - Freightliner Sprinter les valeurs de la hauteur par rapport au sol sont sujettes à une tolérance de +/- 50 mm

FIAMMA • Tech Info

fiammastore

mi n i -va n s e t fo ur go ns

FIAT FIAT DUCATO I série ≥ 1981 ≤ 1994 H2 - 2415 mm

L - 4756 mm

H1 - 2100 mm

véhicules équivalents : Citroën C25 - Peugeot J5

FIAT DUCATO II série ≥ 1994 ≤ 2006 L2 - 5099 mm

L3 - 5599 mm

H2 - 2152 mm

H1 - 2102 mm

L1 - 4680 mm

véhicules équivalents : Citroën Jumper I série - Peugeot Boxer I série

FIAT DUCATO III IV série ≥ 2006 L2 - 5413 mm

L3 - 5998 mm

L4 - 6363 mm

H3 - 2764 mm

H2 - 2524 mm

H1 - 2254 mm

L1 - 4963 mm

véhicules équivalents : Citroën Jumper II / III série - Peugeot Boxer II / III série

FIAMMA • Tech Info

fiammastore

mi n i -va n s e t fo ur go ns

FIAT FIAT DUCATO III IV série ≥ 2006 - toit relevable L3 - 5598 mm

L4 - 6363 mm

H2 - 2524 mm

L2 - 5413 mm

véhicules équivalents : HymerCar Lift Roof / Possl Lift Roof

FIAT TALENTO ≥ 2014 L2 - 5399 mm

H1 - 1971 mm

L1 - 4999 mm

véhicules équivalents : Nissan NV 300 - Renault Trafic III série - Opel Vivaro / Vauxhall Vivaro B

FORD FORD TRANSIT CUSTOM NUGGET ≥ 2015

FORD CUSTOM ≥ 2012 L2 - 5339 mm

L2 - 5339 mm

H1 - 2060 mm

H2 - 2800 mm

L1 - 4972 mm

H1 - 2020 mm

L1 - 4972 mm

FORD TRANSIT CUSTOM NUGGET PLUS ≥ 2012

véhicules équivalents : Transit Custom - Tournero Custom

FORD CAP LAND - CAP FUN ≥ 2015 ≤ 2018 L2 - 5339 mm

L2 - 5339 mm H1 - 2020 mm

L1 - 4972 mm H1 - 2020 mm

H1 - 2020 mm

FORD CAP LAND - CAP LIFE ≥ 2019

FORD CAP COAST ≥ 2018

FIAMMA • Tech Info

fiammastore

mi n i -va n s e t fo ur go ns

FORD FORD ECONOVAN / FREDA ≥ 1999 ≤ 2005

FORD TRANSIT MK3 ≥ 1987 ≤ 1991

H1 - 1552 mm H2 - 1822 mm

H véhicules équivalents : Mazda Bongo IV série Nissan Vanette - Mitsubishi Delica IV série

L2 - 5403 mm H1 - 1650 mm

L1 - 4616 mm

FORD TRANSIT MK4 ≥ 1991 ≤ 1994 L2 - 5403 mm

H3 - 2603 mm

H2 - 2130 mm

H1 - 2012 mm

L1 - 4642 mm

FORD TRANSIT MK5 ≥ 1994 ≤ 2000

H3 - 2602 mm

H2 - 2136 mm

H1 - 1962 mm

L1 - 4650 mm

FIAMMA • Tech Info

L2 - 5372 mm

L3 - 5970 mm

fiammastore

mi n i -va n s e t fo ur go ns

FORD FORD TRANSIT MK6 ≥ 2000 ≤ 2006 L2 - 5203 mm

L3 - 6403 mm

H3 - 2624 mm

H3 - 2600 mm H2 - 2385 mm H1 - 1970 mm

L1 - 4825 mm

FORD TRANSIT MK7 ≥ 2006 ≤ 2014 L2 - 5220 mm

L3 - 6404 mm

H3 - 2624 mm

H3 - 2600 mm H2 - 2380 mm H1 - 1980 mm

L1 - 4864 mm

FORD TRANSIT MK8 ≥ 2014 L3 - 5981 mm

L4 - 6704 mm

H3 2665-2790 mm

H2 2426-2543 mm

L2 - 5531 mm

FIAMMA • Tech Info

fiammastore

mi n i -va n s e t fo ur go ns

FREIGHTLINER FREIGHTLINER SPRINTER ≥ 2006 ≤ 2018 L2 - 5910 mm

L3 - 6945 mm

L4 - 7345 mm

H3 2690- 3050 mm

H2 2440-2560 mm

L1 - 5245 mm

véhicules équivalents : Mercedes Sprinter II série - Dodge Sprinter - VW Crafter I série les valeurs de la hauteur par rapport au sol sont sujettes à une tolérance de +/- 50 mm

FREIGHTLINER SPRINTER ≥ 2018 L2 - 5932 mm

L3 - 6967 mm

L4 - 7367 mm

H3 H2 2825-3001 mm 2610-2640 mm

L1 - 5267 mm

véhicules équivalents : Mercedes Sprinter III série - Dodge Sprinter les valeurs de la hauteur par rapport au sol sont sujettes à une tolérance de +/- 50 mm

ISUZU

COMO II série ≥ 2012

H1 -1990 mm

L2 - 5230 mm

véhicules équivalents : Nissan NV 350 Nissan Impendulo - Mitsubishi Fuso Canter Van

IVECO IVECO DAILY IV série ≥ 2006 ≤ 2014

H2 - 2760 mm

L1 - 5077 mm

FIAMMA • Tech Info

L2 - 5477 mm

L3 - 5977 mm

L4 - 7012 mm

fiammastore

mi n i -va n s e t fo ur go ns

MAN

MAN TGE ≥ 2017 L4 - 6836 mm

L5 - 7391 mm

H4 2798-2835 mm

H3 2590-2640 mm

L3 - 5986 mm

véhicules équivalents : VW Crafter II gén. les valeurs de la hauteur par rapport au sol sont sujettes à une tolérance de +/- 50 mm

MAZDA

MAZDA BONGO IV série ≥ 1999≤ 2005 L

véhicules équivalents : Ford Freda Mitsubishi Delica IV - Nissan Vanette Ford Econovan (AUS)

MERCEDES MERCEDES SPRINTER I série ≥ 1995≤ 2006 L2 - 5399 mm

H2 - 2465 mm

L1 - 4999 mm

véhicules équivalents : Mercedes Benz T1N (marché japonais)

MERCEDES SPRINTER II série ≥ 2006 ≤ 2018 L2 - 5910 mm

L3 - 6945 mm

L4 - 7345 mm

H3 H2 2690-3050 mm 2440-2560 mm

L1 - 5245 mm

véhicules équivalents : Freightliner Sprinter - Dodge Sprinter - VW Crafter I série les valeurs de la hauteur par rapport au sol sont sujettes à une tolérance de +/- 50 mm

FIAMMA • Tech Info

fiammastore

mi n i -va n s e t fo ur go ns

MERCEDES MERCEDES SPRINTER III série ≥ 2018 L2 - 5932 mm

L3 - 6967 mm

L4 - 7367 mm

H3 H2 2825-3001 mm 2610-2640 mm

L1 - 5267 mm

véhicules équivalents : Freightliner Sprinter - Dodge Sprinter les valeurs de la hauteur par rapport au sol sont sujettes à une tolérance de +/- 50 mm

MERCEDES VIANO VITO I série ≥ 1996 ≤ 2003 L1 - 4660 mm - Marco Polo

H1 - 1890 mm

L1 - 4660 mm

MERCEDES VIANO VITO II série ≥ 2003 ≤ 2013 L2 - 4993 / 5008 mm

H1 - 1903 mm

L1 - 4748 mm

H1 - 1903 mm

L2 - 4993 mm - Marco Polo

FIAMMA • Tech Info

L3 - 5223 mm

fiammastore

mi n i -va n s e t fo ur go ns

MERCEDES MERCEDES V CLASS VITO III série ≥ 2014 L2 - 5140 mm

L3 - 5370 mm

H1 - 1890 /1910 mm

L1 - 4895 mm

H1 - 1990 mm

l2 - 5140 mm - marco polo - jules verne

MITSUBISHI MITSUBISHI DELICA IV ≥ 1999 ≤ 2005

MITSUBISHI DELICA V ≥ 2007

MITSUBISHI FUSO CANTER VAN ≥ 2012

L - 4729 mm H1 - 1990 mm

L2 - 5230 mm

H - 1871 mm

véhicules équivalents : Ford Freda Mazda Bongo IV - Nissan Vanette Ford Econovan (AUS)

véhicules équivalents : Nissan Evalia Nissan NV 200

véhicules équivalents : Nissan NV 350 Nissan Impendulo - Isuzu Como

NISSAN NISSAN VANETTE ≥ 1999 ≤ 2005

NISSAN INTERSTAR ≥ 1998 ≤ 2011

véhicules équivalents : Ford Freda Mazda Bongo IV- Mitsubishi Delica IV Ford Econovan (AUS)

L2 - 5399 mm

L3 - 5899 mm

H2 - 2486 mm

véhicules équivalents : Opel Movano / Vauxhall Movano I série Renault Master II série

FIAMMA • Tech Info

fiammastore

mi n i -va n s e t fo ur go ns

NISSAN NISSAN NV 200 ≥ 2009

NISSAN EVALIA ≥ 2010

L2 - 5230 mm

H1 - 1860 mm

H1 - 1990 mm

L1 - 4400 mm

H1 - 1860 mm

L1 - 4400 mm

NISSAN IMPENDULO ≥ 2012

véhicules équivalents : Nissan Evalia Mitsubishi Delica

véhicules équivalents : Nissan NV 200 Mitsubishi Delica V

NISSAN NV 400 ≥ 2011

NISSAN PRIMASTAR I II série ≥ 2001 ≤ 2014

L3 - 6198 mm

H2 - 2464 mm

véhicules équivalents : Renault Master III série - Opel Movano / Vauxhall Movano II série

L2 - 5182 mm

H1 -1955/1963 mm

L1 - 4782 mm

H2 - 2502 mm

L2 - 5548 mm

véhicules équivalents : Nissan NV 350 Isuzu Como - Mitsubishi Fuso Canter Van

véhicules équivalents : Renault Trafic II série - Opel Vivaro / Vauxhall Vivaro A

NISSAN NV 350 ≥ 2012

NISSAN NV 300 ≥ 2014 L1 - 4999 mm

L2 - 5399 mm

H1 - 1971 mm

H1 - 1990 mm

L2 - 5230 mm

véhicules équivalents : Nissan Impendulo Isuzu Como - Mitsubishi Fuso Canter Van

véhicules équivalents : Fiat Talento - Renault Trafic III série - Opel Vivaro / Vauxhall Vivaro B

OPEL OPEL / VAUXHALL MOVANO I série ≥ 1998 ≤ 2010 L3 - 5899 mm

véhicules équivalents : Nissan Interstar - Renault Master II série

L2 - 5548 mm

L3 - 6198 mm

H2 - 2502 mm

H2 - 2486 mm

L2 - 5399 mm

OPEL / VAUXHALL MOVANO II série ≥ 2011

FIAMMA • Tech Info

véhicules équivalents : Nissan NV 400 - Renault Master III série

fiammastore

mi n i -va n s e t fo ur go ns

OPEL OPEL / VAUXHALL VIVARO A ≥ 2001 ≤ 2014

OPEL / VAUXHALL VIVARO B ≥ 2014 ≤ 2018

L1 - 4782 mm

L1 - 4998 mm

L2 - 5398 mm

H1 -1959 mm

H1 - 1971 mm

L2 - 5182 mm

H2 - 2497 mm

véhicules équivalents : Nissan NV 300 - Renault Trafic III série Fiat Talento

véhicules équivalents : Nissan Primastar I II série / Renault Trafic II série

OPEL MOVANO III série ≥ 2022 L2 - 5413 mm

L3 - 5998 mm

L4 - 6363 mm

H3 - 2764 mm

H2 - 2524 mm

H1 - 2254 mm

L1 - 4963 mm

véhicules équivalents : Fiat Ducato III-IV série / Citroën Jumper II-III série / Peugeot Boxer II-III série

OPEL VIVARO C ≥ 2019

L - 4956 mm

L - 4959 mm

H1890/1930 mm

H1881/1940 mm

OPEL ZAFIRA LIFE ≥ 2019 & VAUXHALL VIVARO LIFE ≥ 2019

véhicules équivalents : Citroën Jumpy III gén. Citroën Spacetourer - Peugeot Expert III gén. Peugeot Traveller - Toyota ProAce II Toyota ProAce Verso - Opel Vivaro C

véhicules équivalents : Citroën Jumpy III gén. Citroën Spacetourer - Peugeot Expert III gén. - Peugeot Traveller Toyota ProAce II - Toyota ProAce Verso Opel Zafira Life 2019 & Vauxhall Vivaro Life 2019

FIAMMA • Tech Info

fiammastore

mi n i -va n s e t fo ur go ns

PEUGEOT PEUGEOT J5 ≥ 1981 ≤ 1994 H2 - 2415 mm

L - 4756 mm

H1 - 2100 mm

véhicules équivalents : Citroën C25 - Fiat Ducato I séries

PEUGEOT BOXER I série ≥ 1994 ≤ 2006 L2 - 5099 mm

L3 - 5599 mm

H2 - 2152 mm

H1 - 2102 mm

L1 - 4680 mm

véhicules équivalents : Citroën Jumper I série - Fiat Ducato II série

PEUGEOT BOXER II III série ≥ 2006 L2 - 5413 mm

L3 - 5998 mm

L4 - 6363 mm

H3 - 2764 mm

H2 - 2524 mm

H1 - 2254 mm

L1 - 4963 mm

véhicules équivalents : Citroën Jumper II / III série - Fiat Ducato III / IV série

PEUGEOT TRAVELLER ≥ 2016

H - 1881/1980 mm

L - 4959 mm

véhicules équivalents : Citroën Jumpy III gén. - Citroën SpacetourerPeugeot Expert III gén. - Toyota ProAce II - Toyota ProAce Verso Opel Vivaro C - Opel Zafira Life 2019 & Vauxhall Vivaro Life 2019

FIAMMA • Tech Info

fiammastore

mi n i -va n s e t fo ur go ns

PEUGEOT L - 4959 mm

L - 4959 mm H - 1881/1940 mm

CAMPÉRÊVE CAP ROAD

H - 1881/1940 mm

PEUGEOT EXPERT III Gén. ≥ 2016

véhicules équivalents : Citroën Jumpy III gén. - Citroën Spacetourer Peugeot Traveller - Toyota ProAce II - Toyota ProAce Verso Opel Vivaro C - Opel Zafira Life 2019 & Vauxhall Vivaro Life 2019

RENAULT RENAULT MASTER II série ≥ 1997 ≤ 2009 L3 - 5899 mm

L2 - 5548 mm

L3 - 6198 mm

H2 -2486 mm

H2 - 2502 mm

L2 - 5399 mm

RENAULT MASTER III série ≥ 2010

véhicules équivalents : Nissan Interstar Opel Movano / Vauxhall Movano I série

véhicules équivalents : Nissan NV 400 Opel Movano / Vauxhall Movano II série

RENAULT TRAFIC I série ≥ 1981 ≤ 2001

L2 - 5182 mm

H2 - 2457mm

H2 - 2464 mm

L2 - 4834 mm

L1 - 4782 mm H1 - 1955/1969 mm

L2 - 4434 mm

H1 - 2056 mm

L1 - 4337 mm

RENAULT TRAFIC II série ≥ 2001 ≤ 2014

véhicules équivalents : Nissan Primastar I II série Opel Vivaro / Vauxhall Vivaro A

DREAMER MIRANDE S CAMPEREVE MIRANDE S ≥ 2015 - rapido autocaravan

RENAULT TRAFIC III série ≥ 2014 L1 - 4999 mm

L2 - 5399 mm

véhicules équivalents : Fiat Talento - Nissan NV 300 - Opel Vivaro / Vauxhall Vivaro B

H1 - 2000 mm

H1 -1971 mm

L1 - 4999 mm

FIAMMA • Tech Info

fiammastore

mi n i -va n s e t fo ur go ns

TOYOTA TOYOTA PRO ACE VERSO ≥ 2016

L - 4959 mm

L - 4959 mm H - 1899 mm

H - 1899/1940 mm

TOYOTA PRO ACE II ≥ 2016

véhicules équivalents : Citroën Jumpy III gén. Citroën Spacetourer Peugeot Traveller - Peugeot Expert III gén. Toyota ProAce II - Opel Vivaro C Opel Zafira Life 2019 & Vauxhall Vivaro Life 2019

véhicules équivalents : Citroën Jumpy III gén. Citroën Spacetourer Peugeot Traveller - Peugeot Expert III gén. Toyota ProAce Verso - Opel Vivaro C Opel Zafira Life 2019 & Vauxhall Vivaro Life 2019

VOLKSWAGEN VW CRAFTER I Gén. ≥ 2006 ≤ 2016 L2 - 5910 mm

L3 - 6945 mm

L4 - 7345 mm

H3 2690-3050 mm

H2 2440-2560 mm

L1 - 5245 mm

véhicules équivalents : Mercedes Sprinter II série - Dodge Sprinter - Freightliner Sprinter les valeurs de la hauteur par rapport au sol sont sujettes à une tolérance de +/- 50 mm

VW CRAFTER II Gén. ≥ 2017 L4 - 6836 mm

L5 - 7391 mm

H4 2798-2835 mm

H3 2590-2640 mm

L3 - 5986 mm

véhicules équivalents : MAN TGE les valeurs de la hauteur par rapport au sol sont sujettes à une tolérance de +/- 50 mm

FIAMMA • Tech Info

fiammastore

mi n i -va n s e t fo ur go ns

VOLKSWAGEN VW CADDY MAXI ≥ 2016 ≤ 2020

H1 - 1826 mm

L2 - 4878 mm

VW TRANSPORTER T2 ≥ 1967 ≤ 1979

VW TRANSPORTER T25 - T3 ≥ 1979 ≤ 1990 L1 - 4570 mm H1 - 1965 mm

H1 - 1960 mm

L1 - 4505 mm

véhicules équivalents : VW T2 Westfalia

véhicules équivalents : VW T25 Multivan - VW T25 Caravelle - VW T25 Westfalia

VW TRANSPORTER T4 ≥ 1990 ≤ 2003 L2 - 5107 mm

H1 - 1940 mm

L1 - 4707 mm

véhicules équivalents : VW T4

VW TRANSPORTER T5 ≥ 2003 ≤ 2014 L2 - 5292 mm

L1 - 4904 mm

L2 - 5304 mm

H1- 1990 mm

H1 - 1990 mm

L1 - 4892 mm

VW TRANSPORTER T6 ≥ 2014

véhicules équivalents : VW T5 Caravelle - VW T5 Multivan VW T5 California

véhicules équivalents : VW T6 Caravelle - VW T6 Multivan VW T6 California

FIAMMA • Tech Info

fiammastore

mi n i -va n s e t fo ur go ns

mini-van et fourgons Le tableau suivant vous permettra d’identifier, pour chaque modèle de véhicule, l’adaptateur, le store, le porte-vélos et l’échelle de toit le plus adaptés. Pour les véhicules équipés avec barres de toit, merci d’utiliser le tableau de la page à coté ; merci de vérifier l’hauteur d’installation du store. Marque

Modèle

CAMPÉRÊVE [PEUGEOT]

Cap Road [Expert III gén.]

Véhicules équivalents

Hauteur Longueur De À H L l’année ≥ l’année ≤ H1

4959 mm

2016

Informations PSA Uniquement sur les autocaravanes Rapido Campérêve Cap Road

C25

Fiat Ducato I série / Peugeot J5 / Iveco 35C13 City (Fiat New Daily) / Renault Master >03/1998

H1 / H2

1981

1994

Jumper I série

Fiat Ducato II série / Peugeot Boxer I série

L1 / L2

1994

2006

Seulement sur barres de toit Galeries / roof rail

Jumper I série

Fiat Ducato II série / Peugeot Boxer I série

L2 / L3

1994

2006

Mod. X230 / X244

Jumper II-III série

Fiat Ducato III-IV série / Peugeot Boxer II-III série / Opel Movano III série

L2 / L3

2006

Seulement sur Roof Rail ALU-LINE Style

Jumper II-III série

Fiat Ducato III-IV série / Peugeot Boxer II-III série / Opel Movano III série

L2 / L3

2006

Mod. X250 / X290

Jumper II-III série

Fiat Ducato III-IV série / Peugeot Boxer II-III série / Opel Movano III série

2006

Mod. X250 / X290

Jumper II-III série

Fiat Ducato III-IV série / Peugeot Boxer II-III série / Opel Movano III série

L2 / L3 / L4

2006

Seulement sur barres Smart Clamp Thule

CITROËN

FIAMMA • Tech Info

fiammastore

mi n i -va n s e t fo ur go ns

Guide de sélection

Pour les véhicules équipés de barres de toit / galeries Adaptateurs F45 98655-310

Adaptateurs

F40

Adaptateurs

F43

Adaptateurs

F45

98655-286 98655-017

Adaptateurs F35Pro

98655-770

F45

98655-310

Adaptateurs

F80s / F65

98655-142

Adaptateurs

F35Pro

Porte-vélos

D.B. 98655Z151 *

250 / 270

02096-28- [PSA] 02096-28A [PSA D.B.]

F35Pro

Max 350

D.B. 98655-310 / 2x D.B. 98655-770

D.B. 98655-310 98655-142

98655-680

L2 - 300 L3 - 350

98655-625

L2 - 300 L3 - 350

98655-373 98655-693

L2 - 290 L3 - 340

Échelles

02096-16[200 D]

02096-16(<1999) [200 D] 02093A65A (>2000) [200 DJ Ducato < 2006]

Seulement F80s Adaptateurs + Rain Guard Slim + Cover 98655Z149 * ◊ D.B. 98655Z150 * ◊ Seulement F80s 98655Z139 *

98655-755

L2 - 300 L3 - 375

Seulement F80s Store D.B. + Adaptateurs D.B. + Rain Guard Slim + Cover L2 - 07831N02R * ◊ L3 - 07831P02R * ◊

L2 - 320 L3 - 370

02096-26A [ DJ D.B.] ** + 08754-01A [Kit Bars DJ Ducato ≥ 06 D.B.] **

F80s/F65s 98655Z101 * D.B. 98655Z102 * • Seulement F80s Adaptateurs + Rain Guard Slim + Cover 98655Z148 * ◊

2x 98655-755

400

Solo F80s 98655Z139 *∆ Seulement F80s Store D.B. + Adaptateurs D.B. + Rain Guard Slim + Cover L4 - 07831Q02R * ◊ F80s/F65L 98655-904 * Solo F80s 98655Z097 *

02096-35A [ Frame D.B.] ** + 08753-01[Kit Frame Ducato] **

02426A09A [Deluxe DJ Ducato D.B.] **

400

L2 - 320 L3 - 370 L4 - 400

◊ Ne convient pas aux véhicules avec lanterneau panoramique frontal • Avant l'installation, merci de vérifier la compatibilité avec le lanterneau panoramique frontal

∆ Compatible avec les véhicules disposant de lanterneau panoramique frontal

P.W. = Polar White - Tit. =Titanium - D.B. = Deep Black - D.D. = Deux portes * Pour conduite à gauche et à droite ** La version en aluminium anodisé est également disponible

FIAMMA • Tech Info

fiammastore

Marque

mi n i -va n s e t fo ur go ns

Hauteur Longueur De À H L l’année ≥ l’année ≤

Modèle

Véhicules équivalents

Informations

Jumper II-III série

Fiat Ducato III-IV série / Peugeot Boxer II-III série / Opel Movano III série

L2 / L3

2006

Avec Roof Rack sur le toit

Jumper II-III série

Fiat Ducato III-IV série / Peugeot Boxer II-III série / Opel Movano III série

L3 / L4

2006

Mod. X250 / X290

L2 / L3 / L4

2006

Tetto a soffietto

4956 mm

2016

PSA Modèles avec toit relevable compatibles seulement avec F35 et sans et F45 rail latèral

CITROËN HymerCar Lift Roof / Possl Lift Roof / Fiat Ducato III-IV série / Peugeot Boxer II-III série / Opel Movano III série Opel Vivaro C / Opel Zafira Life 2019 & Jumpy III gén. / Vauxhall Vivaro Life 2019 / Peugeot Spacetourer / Traveller / Peugeot Expert III gén. / Toyota Campster ProAce II / Toyota ProAce Verso Jumper II-III série

DODGE

Sprinter

Mercedes Sprinter II série / Freightliner Sprinter / VW Crafter I gén.

L1 / L2 / L3

2006

2018

seulement avec Rail sur le toit (optional)

Sprinter

Mercedes Sprinter II série / Freightliner Sprinter / VW Crafter I gén.

L1 / L2 / L3

2006

2018

sans rail de toit

Sprinter

Mercedes Sprinter II série / Freightliner Sprinter / VW Crafter I gén.

2006

2018

Sprinter

Mercedes Sprinter III série / Freightliner Sprinter

L2 / L3 / L4

2018

seulement avec Rail sur le toit (optional)

Sprinter

Mercedes Sprinter III série / Freightliner Sprinter

L2 / L3 / L4

2018

sans rail de toit

Sprinter

Mercedes Sprinter III série / Freightliner Sprinter

L1 / L2 / L3 / L4

2018

Ducato I série

Citroën C25 / Peugeot J5 / Iveco 35C13 City (Fiat New Daily) / Renault Master >03/1998

H1 / H2

1981

1994

Ducato II série

Citroën Jumper I série / Peugeot Boxer I série

L1 / L2

1994

2006

Seulement sur barres de toit Galeries / roof rail

Ducato II série

Citroën Jumper I série / Peugeot Boxer I série

L2 / L3

1994

2006

Mod. X230 / X244

Ducato III-IV série

Citroën Jumper II-III série / Peugeot Boxer II-III série / Opel Movano III série

L2 / L3

2006

FIAT

FIAMMA • Tech Info

Seulement sur Roof Rail ALU-LINE Style

fiammastore

Adaptateurs

F40

mi n i -va n s e t fo ur go ns

Adaptateurs

F43

Adaptateurs

F45

98655-485

INCLUS dans le store

98655Z110

270

98655A090 *

270

F45

Adaptateurs

F80s / F65

Adaptateurs

F35Pro

L2 - 300 L3 - 350

L3 - 375 L4 - 400

D.B. 98655Z028

L2 - 300 L3 - 350 / 375 L4 - 400

INCLUS dans le store

P.W. 06280F01R * D.B. 06759F01R *

98655-656

Porte-vélos

02096-26A [ DJ D.B.] + 08754-01A [Kit Bars DJ Ducato ≥ 06 D.B.] **

L3 - 370 L4 - 400

02096-35A [ Frame D.B.] + 08753-01- [Kit Frame Ducato] **

D.B. 98655Z095 *

98655-772 98655-746 RIGHT HD 98655-889

250 / 270

Échelles 02426A09A [Deluxe DJ Ducato D.B.] ** 02426-17A [Deluxe DJ Ducato H3] 02426A17A [Deluxe DJ Ducato H3 D.B.] 02426A09A [Deluxe DJ Ducato D.B.] **

02096-28- [PSA] 02096-28A [PSA D.B.]

L1 - 290 / 320 L2 - 370 L3 - 400 L1 290/320 L2 - 370 L3 - 400

02426-22A 02096-26A [ DJ [Deluxe DJ D.B.] ** D.B.] ** + + 08754-02A [Kit 08772-03A Bars DJ Sprinter [Kit Bars Delu≥ 06 / Crafter ≥ xe Sprinter ≥ 06 ≤ 16 D.B.] ** 06 / Crafter ≥ 06 ≤ 16 D.B.] **

L2 - 320 L3 - 400 L4 - 450

02096-26A 02426-22A [ DJ D.B.] [Deluxe DJ + 08754-02A [Kit D.B.] ** Bars DJ Sprinter + 08772-03A ≥ 06 / Crafter ≥ [Kit Bars De06 ≤ 16 D.B.] ** luxe Sprinter ≥ 06 / Crafter ≥ 02096-35A 06 ≤ 16 D.B.] ** [ Frame D.B.] + 08753-02- [Kit Frame Sprinter] **

98655-591 98655-772

98655-746 RIGHT HD 98655-889

L2 - 320 L3 - 400 L4 - 450

98655-591

98655-286 98655-017

02096-16[200 D]

Max 350

D.B. 98655-310 / 2x D.B. 98655-770

98655-680

98655-625

D.B. 98655-310 / 98655-142 L2 - 300 L3 - 350

98655-373 98655-693

L2 - 300 L3 - 350

L2 - 290 L3 - 340

02096-16(<1999) [200 D] 02093A65A (>2000) [200 DJ Ducato < 2006] 02096-26A [ DJ D.B.] ** + 08754-01A [Kit Bars DJ Ducato ≥ 06 D.B.] ** 02096-35 [ Frame D.B.] ** + 08753-01[Kit Frame Ducato] **

02426A09A [Deluxe DJ Ducato D.B.] **

◊ Ne convient pas aux véhicules avec lanterneau panoramique frontal • Avant l'installation, merci de vérifier la compatibilité avec le lanterneau panoramique frontal

∆ Compatible avec les véhicules disposant de lanterneau panoramique frontal

P.W. = Polar White - Tit. =Titanium - D.B. = Deep Black - D.D. = Deux portes * Pour conduite à gauche et à droite ** La version en aluminium anodisé est également disponible

FIAMMA • Tech Info

fiammastore

Marque

mi n i -va n s e t fo ur go ns

Hauteur Longueur De À H L l’année ≥ l’année ≤

Modèle

Véhicules équivalents

Informations

Ducato III-IV série

Citroën Jumper II-III série / Peugeot Boxer II-III série / Opel Movano III série

L2 / L3

2006

Mod. X250 / X290

Ducato III-IV série

Citroën Jumper II-III série / Peugeot Boxer II-III série / Opel Movano III série

2006

Mod. X250 / X290

Ducato III-IV série

Citroën Jumper II-III série / Peugeot Boxer II-III série / Opel Movano III série

L2 / L3 / L4

2006

Seulement sur barres Smart Clamp Thule

Ducato III-IV série

Citroën Jumper II-III série / Peugeot Boxer II-III série / Opel Movano III série

L2 / L3

2006

Avec Roof Rack sur le toit

Ducato III-IV série

Citroën Jumper II-III série / Peugeot Boxer II-III série / Opel Movano III série

L3 / L4

2006

Mod. X250 / X290

Ducato III-IV série

HymerCar Lift Roof / Possl Lift Roof / Citroën Jumper II-III série / Peugeot Boxer II-III série / Opel Movano III série

L2 / L3 / L4

2006

Toit relevable

Talento

Nissan NV 300 / Renault Trafic III série / Opel Vivaro B / Vauxhall Vivaro B

L1 / L2

2014

FIAT

FIAMMA • Tech Info

fiammastore

Adaptateurs

F40

mi n i -va n s e t fo ur go ns

Adaptateurs

F43

Adaptateurs

F45

Adaptateurs

F80s / F65

Adaptateurs

F35Pro

Porte-vélos

Échelles

Seulement F80s Adaptateurs + Rain Guard Slim + Cover 98655Z149 * ◊ D.B. 98655Z150 * ◊

98655-755

L2 - 300 L3 - 375

Seulement F80s 98655Z139 *∆ Seulement F80s Store D.B. + Adaptateurs D.B. + Rain Guard Slim + Cover L2 - 07831N02R * ◊ L3 - 07831P02R *◊ F80s/F65s 98655Z101 * D.B. 98655Z102 * •

L2 - 320 L3 - 370

02096-26A [ DJ D.B.] ** + 08754-01A [Kit Bars DJ Ducato ≥ 06 D.B.] **

Seulement F80s Adaptateurs + Rain Guard Slim + Cover 98655Z148 *◊

02096-35 [ Frame D.B.] ** + 08753-01- [Kit Frame Ducato] **

Solo F80s 98655Z139 *∆ 2x 98655-755

400

Seulement F80s Store D.B. + Adaptateurs D.B. + Rain Guard Slim + Cover L4 - 07831Q02R *◊ F80s/F65L 98655-904 *

98655-485

L2 - 300 L3 - 350

INCLUS dans le store

L3 - 375 L4 - 400

D.B. 98655Z028

L1 98655Z087 * L2 98655Z088 *

270

D.B. 98655A021

L2 270

98655Z021

400

Seulement F80s 98655Z097 *

L2 - 320 L3 - 370 L4 - 400

98655-656

L3 - 370 L4 - 400

02426A17A [Deluxe DJ Ducato H3 D.B.] ** 02096-26A [ DJ D.B.] + 08754-01A [Kit Bars DJ Ducato ≥ 06 D.B.] **

L2 - 300 L3 - 350 / 375 L4 - 400

L1 - 230 L2 - 260

02426A09A [Deluxe DJ Ducato D.B.] **

02096-35A [ Frame D.B.] + 08753-01[Kit Frame Ducato] **

98655Z020

L1 -220 L2 250 / 270

02426-09A [Deluxe DJ Ducato] 02426A09A [Deluxe DJ Ducato D.B.]

02096-72[Vivaro - Trafic -Talento] D.D.02096-74[Vivaro - Trafic -Talento D]

◊ Ne convient pas aux véhicules avec lanterneau panoramique frontal • Avant l'installation, merci de vérifier la compatibilité avec le lanterneau panoramique frontal

∆ Compatible avec les véhicules disposant de lanterneau panoramique frontal

P.W. = Polar White - Tit. =Titanium - D.B. = Deep Black - D.D. = Deux portes * Pour conduite à gauche et à droite ** La version en aluminium anodisé est également disponible

FIAMMA • Tech Info

fiammastore

Marque

mi n i -va n s e t fo ur go ns

Modèle

Véhicules équivalents

Cap Coast (Ford Custom) Cap Land / Cap Fun (Ford Custom) Cap Land / Cap Life (Ford Custom)

Hauteur Longueur De À H L l’année ≥ l’année ≤

Informations uniquement sur les autocaravanes Rapido (Dreamer et Campereve) avec toit relevable

2018

2015

2019

uniquement sur les autocaravanes Rapido (Dreamer et Campereve) avec toit relevable

Modèles avec toit relevable compatibles seulement avec F35 et F45

2018

uniquement sur les autocaravanes Rapido (Dreamer et Campereve) avec toit relevable

Custom

Transit Custom / Tourneo Custom

L1 / L2

2012

Econovan (AUS) / Freda

Mazda Bongo IV série / Nissan Vanette/ Mitsubishi Delica IV série

1999

2005

Seulement sur rail d'écoluement latéral

Transit

1987

2014

MK3-MK4-MK5-MK6-MK7

Transit

1987

2014

MK3-MK4-MK5-MK6-MK7

Transit

1987

2014

MK3-MK4-MK5-MK6-MK7

Transit

L3 / L4

2014

MK8

Transit

L2 / L3

2014

MK8

Transit Custom Nugget

2015

Toit relevable

H1 Rialzato

2012

Westfalia toit haut

FORD

Transit Custom Nugget / Transit Custom Nugget Plus

Sprinter

Mercedes Sprinter II série / Dodge Sprinter / VW Crafter I gén.

L1 / L2 / L3

2006

2018

seulement avec Rail sur le toit (optional)

Sprinter

Mercedes Sprinter II série / Dodge Sprinter / VW Crafter I gén.

L1 / L2 / L3

2006

2018

sans rail de toit

FREIGHTLINER

FIAMMA • Tech Info

fiammastore

Adaptateurs

F40

L1 98655Z044 RIGHT HD L1 98655Z046 L2 98655Z045 *

L1 / L2 270

mi n i -va n s e t fo ur go ns

Adaptateurs

F43

L1 / L2 D.B. 98655Z169 RIGHT HD L1 / L2 - D.B. 98655Z170

F43

L1 270 L2 300

Adaptateurs

F45

L1 / L2 D.B. 98655Z169 RIGHT HD L1 / L2 - D.B. 98655Z170

F45

Adaptateurs

F80s / F65

Adaptateurs

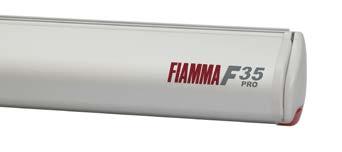

F35Pro

D.B. 98655Z027

220

D.B. 98655Z035

250

D.B. 98655Z027

250

L1 / L2 D.B. 98655Z169

L1 - 260 L2 - 300

RIGHT HD L1 / L2 - D.B. 98655Z170

D.B. 98655-035 98655-017

F35Pro

L1 250 / 270 L2 300

Porte-vélos

Échelles

02096-06A [Ford Custom D.B.]

98655Z115 D.D. 02096-16[200D] 02093A60A (>2000<2011) [Ford Transit]

98655-017 Seulement sur rail d'écoluement latéral

D.D. 02096-16[200 D]

98655-741 Vérifier l’espace au-dessus du hayon 98655-741 Vérifier l’espace au-dessus du hayon L3 / L4 98655Z176 RIGHT HD L3 / L498655Z177

D.B. 98655Z114

98655Z023

270

D.B. 98655Z114

98655Z023

D.D. 02096-16[200 D]

L3 - 350 L4 - 450

L3 - 98655Z145 L4 - 98655Z108 RIGHT HD L3 - 98655Z163 L4 - 98655Z164 L2 - 98655Z166 L3 - 98655Z167

L3 - 320 L4 - 400 L2 - 290 L3 - 320

02096-26A [ DJ D.B.] + 08754-04A [Kit Bars DJ Transit ≥ 14 D.B.] **

260

02096-06A [Ford Custom D.B.]

260

02096-07A [Ford Transit Custom Nugget / Nugget Plus D.B.]

98655-772 98655-746 RIGHT HD 98655-889

L1 - 290 / 320 L2 - 370 L3 - 400 L1 290/320 L2 - 370 L3 - 400

02426-22A [Deluxe DJ D.B.] + 08772-02A [ Kit Bars Deluxe Transit ≥ 14 D.B.] **

02426-22A 02096-26A [Deluxe DJ [ DJ D.B.] ** D.B.] ** + 08754-02A [Kit + 08772-03A Bars DJ Sprinter [Kit Bars Delu≥ 06 / Crafter xe Sprinter ≥ ≥ 06 ≤ 16 D.B.] ** 06 / Crafter ≥ 06 ≤ 16 D.B.] **

◊ Ne convient pas aux véhicules avec lanterneau panoramique frontal • Avant l'installation, merci de vérifier la compatibilité avec le lanterneau panoramique frontal

∆ Compatible avec les véhicules disposant de lanterneau panoramique frontal

P.W. = Polar White - Tit. =Titanium - D.B. = Deep Black - D.D. = Deux portes * Pour conduite à gauche et à droite ** La version en aluminium anodisé est également disponible

FIAMMA • Tech Info

fiammastore

Marque

mi n i -va n s e t fo ur go ns

Hauteur Longueur De À H L l’année ≥ l’année ≤

Modèle

Véhicules équivalents

Informations

Sprinter

Mercedes Sprinter II série / Dodge Sprinter / VW Crafter I gén.

2006

Sprinter

Mercedes Sprinter III série / Dodge Sprinter

L2 / L3 / L4

2018

seulement avec Rail sur le toit (optional)

Sprinter

Mercedes Sprinter III série / Dodge Sprinter

L2 / L3 / L4

2018

sans rail de toit

Sprinter

Mercedes Sprinter III série / Dodge Sprinter

L1 / L2 / L3 / L4

2018

ISUZU

Como II série

Nissan NV 350 / Nissan Impendulo / Mitsubishi Fuso Canter Van

2012

IVECO

Daily IV série

L2 / L3

2006

2018

FREIGHTLINER

MAN

MAZDA

MERCEDES

2014

TGE

VW Crafter II gén.

L3 / L4

2017

seulement avec Rail sur le toit

TGE

VW Crafter II gén.

L3 / L4

2017

sans rail de toit

TGE

VW Crafter II gén.

Bongo IV série

Ford Freda / Ford Econovan (AUS) / Mitsubishi Delica IV série / Nissan Vanette

1999

2005

Seulement sur rail d'écoluement latéral

Sprinter I série

Mercedes Benz T1N (Marché japonais)

1995

2006

Seulement sur rail d'écoluement latéral

Sprinter II série

Dodge Sprinter / Freightliner Sprinter / VW Crafter I gén.

L1 / L2 / L3

2006

2018

seulement avec Rail sur le toit (optional)

Sprinter II série

Dodge Sprinter / Freightliner Sprinter / VW Crafter I gén.

L1 / L2 / L3

2006

2018

sans rail de toit

Sprinter II série

Dodge Sprinter / Freightliner Sprinter / VW Crafter I gén.

2006

2018

Sprinter III série

Dodge Sprinter / Freightliner Sprinter

L2 / L3 / L4

2018

FIAMMA • Tech Info

2017

seulement avec Rail sur le toit (optional)

fiammastore

Adaptateurs

F40

mi n i -va n s e t fo ur go ns

Adaptateurs

F43

Adaptateurs

F45

Adaptateurs

F80s / F65

Adaptateurs

F35Pro

Porte-vélos

Échelles

98655-591

98655-772

98655-746 RIGHT HD 98655-889

L2 - 320 L3 - 400 L4 - 450

02096-26A [ DJ D.B.] ** + 08754-02A [Kit Bars DJ Sprinter ≥ 06 / Crafter ≥ 06 ≤ 16 D.B.] **

L2 - 320 L3 - 400 L4 - 450

02096-35A [ Frame D.B.] ** + 08753-02- [Kit Frame Sprinter] **

02426-22A [Deluxe DJ D.B.] ** + 08772-03A [Kit Bars Deluxe Sprinter ≥ 06 / Crafter ≥ 06 ≤ 16 D.B.] **

98655-591 RIGHT HD 98655Z041

270

98655-318

98655-733

L2 - 320 L3 - 370

98655Z036

L3 - 320 L4 - 400

D.B. 98655Z043 RIGHT HD D.B. 98655Z058

L3 - 320 L4 - 400

D.B. 98655-035 98655-017 98655-017

02096-26A [ DJ D.B.] ** + 08754-03A [Kit Bars DJ Crafter ≥ 17 D.B.] ** 02096-35A [Frame D.B.] ** + 08753-03- Kit Frame Crafter ≥ 17] **

02426-22A [Deluxe DJ D.B.] ** + 08772-01A [Kit Bars Deluxe Crafter ≥ 17 D.B.] **

98655Z115 Max 350

98655-772 98655-746 RIGHT HD 98655-889

L1 - 290 / 320 L2 - 370 L3 - 400 L1 290/320 L2 - 370 L3 - 400

02093A65A [200 DJ Ducato < 2006] 02096-26A [ DJ D.B.] ** + 08754-02A [Kit Bars DJ Sprinter ≥ 06 / Crafter ≥ 06 ≤ 16 D.B.] **

02426-22A [Deluxe DJ D.B.] ** + 08772-03A [Kit Bars Deluxe Sprinter ≥ 06 / Crafter ≥ 06 ≤ 16 D.B.] **

98655-591

98655-772

L2 - 320 L3 - 400 L4 - 450

02096-26A [ DJ D.B.] ** + 08754-02A [Kit Bars DJ Sprinter ≥ 06 / Crafter ≥ 06 ≤ 16 D.B.] ** 02096-35A [ Frame D.B.] ** + 08753-02- [Kit Frame Sprinter] **

02426-22A [Deluxe DJ D.B.] ** + 08772-03A [Kit Bars Deluxe Sprinter ≥ 06 / Crafter ≥ 06 ≤ 16 D.B.] **

◊ Ne convient pas aux véhicules avec lanterneau panoramique frontal • Avant l'installation, merci de vérifier la compatibilité avec le lanterneau panoramique frontal

∆ Compatible avec les véhicules disposant de lanterneau panoramique frontal

P.W. = Polar White - Tit. =Titanium - D.B. = Deep Black - D.D. = Deux portes * Pour conduite à gauche et à droite ** La version en aluminium anodisé est également disponible

FIAMMA • Tech Info

fiammastore

Marque

MERCEDES

mi n i -va n s e t fo ur go ns

Véhicules équivalents

Sprinter III série

Dodge Sprinter / Freightliner Sprinter

L2 / L3 / L4

2018

Sprinter III série

Dodge Sprinter / Freightliner Sprinter

L1 / L2 / L3 / L4

2018

2014

W447

2014

Westfalia Rapido autocaravan

2014

Uniquement toit ouverture manuelle

1996

2003

W638

1996

2003

Uniquement toit ouverture manuelle

2003

2013

W639

2003

2013

Uniquement toit ouverture manuelle

2005

Seulement sur rail d'écoluement latéral

V Class Vito III série - Long V Class Vito III série Jules Verne V Class Vito III série Marco Polo Viano Vito I série Viano Vito I série Marco Polo Viano Vito II série

Viano Vito II série Marco Polo

MITSUBISHI

Hauteur Longueur De À H L l’année ≥ l’année ≤

Modèle

Delica IV série

Ford Freda / Ford Econovan (AUS)/ Mazda Bongo IV série / Nissan Vanette

1999

Delica V série

Nissan Evalia / Nissan NV 200

2007

Fuso Canter Van

Nissan NV 350 / Nissan Impendulo / Isuzu Como II série

2012

Evalia

Nissan NV 200 / Mitsubishi Delica V série

2010

Impendulo

Nissan NV 350 / Isuzu Como II série / Mitsubishi Fuso Canter Van

2012

Interstar

Opel Movano / Valuxhall Movano I série / Renault Master II série

L2 / L3

1998

NV 200

Nissan Evalia / Mitsubishi Delica V série

2009

NV 300

Fiat Talento / Renault Trafic III série / Opel Vivaro / Vauxhall Vivaro B

L1 / L2

2014

NV 350

Nissan Impendulo / Isuzu Como II série / Mitsubishi Fuso Canter Van

2012

L2 / L3

2011

NISSAN

NV 400

Renault Master III série / Opel Movano / Vauxhall Movano II série

FIAMMA • Tech Info

Informations

sans rail de toit

2011

fiammastore

Adaptateurs

F40

mi n i -va n s e t fo ur go ns

Adaptateurs

F43

Adaptateurs

F45

Adaptateurs

F80s / F65

98655-746 RIGHT HD 98655-889

F80s / F65

Adaptateurs

F35Pro

L2 - 320 L3 - 400 L4 - 450

270

D.B. 98655Z022

270

D.B. 98655-284 Seulement sur barres de toit

D.B. 98655Z022

260

D.B. 98655-284 Seulement sur barres de toit

D.B. 98655-035 98655-017

RIGHT HD 98655Z041

02096-26A [ DJ D.B.] ** + 08754-02A [Kit Bars DJ Sprinter ≥ 06 / Crafter ≥ 06 ≤ 16 D.B.] **

02426-22A [Deluxe DJ D.B.] ** + 08772-03A [Kit Bars Deluxe Sprinter ≥ 06 / Crafter ≥ 06 ≤ 16 D.B.] **

D.B. 98655-887

250 / 270

D.B. 98655Z034

250 /270

D.B. 98655Z022

250 / 270

D.B. 98655682

220

D.B. 98655-682

220

D.B. 98655-887

250 / 270

D.B. 98655-887

250 / 270

02096-14[Mercedes V Class Premium] 02095A15A [Mercedes V Class Premium Lift E-Bike]

02096-02[Mercedes Vito]

02093B75A [Mercedes Viano]

98655Z115 D.B. 98655Z026

220

D.B. 98655Z026

220

D.B. 98655Z026

220

98655Z020

L1 -220 L2 250 / 270

270

270 98655-681

L1 98655Z175

Échelles

02096-35A [ Frame D.B.] ** + 08753-02- [Kit Frame Sprinter] **

98655-591 98655Z078

Porte-vélos

L2 - 300 L3 - 350

98655-468

L2 - 290 L3 - 340

210

L1 98655Z087 * L2 98655Z088 *

270

RIGHT HD 98655Z041

270

D.B. 98655A021

L2 270

98655Z021

L1 - 230 L2 - 260

98655-881 *

02096-72[Vivaro - Trafic -Talento] D.D.02096-74[Vivaro - Trafic -Talento D]

L2 - 320 L3 - 370

◊ Ne convient pas aux véhicules avec lanterneau panoramique frontal • Avant l'installation, merci de vérifier la compatibilité avec le lanterneau panoramique frontal

∆ Compatible avec les véhicules disposant de lanterneau panoramique frontal

P.W. = Polar White - Tit. =Titanium - D.B. = Deep Black - D.D. = Deux portes * Pour conduite à gauche et à droite ** La version en aluminium anodisé est également disponible

FIAMMA • Tech Info

fiammastore

Marque

mi n i -va n s e t fo ur go ns

Hauteur Longueur De À H L l’année ≥ l’année ≤

Modèle

Véhicules équivalents

Primastar I-II série

Renault Trafic II série / Opel Vivaro A / Valuxhall Vivaro A

L1 / L2

2001

2014

Primastar I-II série

Renault Trafic II série / Opel Vivaro A / Valuxhall Vivaro A

2001

2014

1999

2005

L2 / L3 / L4

2022

Nissan Interstar / Renault Master II série

L2 / L3

1998

2010

Nissan NV 400 / Renault Master III série

L2 / L3

2011

2021

Movano III série

Ducato III-IV série / Citroën Jumper II-III série / Peugeot Boxer II-III série

L2 / L3

2022

Movano III série

Ducato III-IV série / Citroën Jumper II-III série / Peugeot Boxer II-III série

2022

Movano III série

Ducato III-IV série / Citroën Jumper II-III série / Peugeot Boxer II-III série

L3 / L4

2022

Informations

NISSAN

Vanette

Movano III série

OPEL

Movano I série Movano II série

Ford Freda / Mazda Bongo IV série / Mitsubishi Delica IV série / Ford Econovan (AUS)

HymerCar Lift Roof / Possl Lift Roof / Fiat Ducato III-IV série / Citroën Jumper II-III série / Peugeot Boxer II-III série

OPEL / VAUXHALL

FIAMMA • Tech Info

Vérifier l’espace au-dessus du hayon

Seulement sur rail d'écoluement latéral

Toit relevable

fiammastore

Adaptateurs

F40

mi n i -va n s e t fo ur go ns

Adaptateurs

F43

D.B. 98655A854

F43

L2 270

Adaptateurs

F45

98655-854

L1 - 230 L2 - 260

98655-741

260

Adaptateurs

F80s / F65

98655-681

L2 - 300 L3 - 350 / 375 L4 - 400

L1 220 L2 250

02096-72[Vivaro - Trafic -Talento] D.D.02096-74[Vivaro - Trafic -Talento D]

L2 - 300 L3 - 350

02096-35A [ Frame D.B.] ** + 08753-01- [Kit Frame Ducato] ** 98655-468

Échelles

L2 - 300 L3 - 375

Seulement F80s Store D.B. + Adaptateurs D.B. + Rain Guard Slim + Cover L2 - 07831N02R *◊ L3 - 07831P02R * ◊

L2 - 320 L3 - 370

F80s/F65s 98655Z101 * D.B. 98655Z102 * • Seulement F80s Adaptateurs + Rain Guard Slim + Cover 98655Z148 *◊ 400

Seulement F80s Store D.B. + Adaptateurs D.B. + Rain Guard Slim + Cover L4 - 07831Q02R * ◊

400

F80s/F65L 98655-904 * L3 - 375 L4 - 400

98655-656

02426-09A [Deluxe DJ Ducato] 02426A09A [Deluxe DJ Ducato D.B.]

L2 - 290 L3 - 340 L2 - 320 L3 - 370

Solo F80s 98655Z139 *∆

INCLUS dans le store

Porte-vélos

02096-26A [ DJ D.B.] ** + 08754-01A [Kit Bars DJ Ducato ≥ 06 D.B.] **

Seulement F80s Adaptateurs + Rain Guard Slim + Cover 98655Z149 * ◊ D.B. 98655Z150 *◊

2x 98655-755

F35Pro

98655Z115

98655-881 *

98655-755

F35Pro

98655-893

D.B. 98655-035 98655-017

D.B. 98655Z028

Adaptateurs

L3 - 370 L4 - 400

02096-26A [ DJ D.B.] ** + 08754-01A [Kit Bars DJ Ducato ≥ 06 D.B.] ** 02096-35A [Frame D.B.] ** + 08753-01- [Kit Frame Ducato] **

02096-26A [ DJ D.B.] ** + 08754-01A [Kit Bars DJ Ducato ≥ 06 D.B.] ** 02096-35A [ Frame D.B.] ** + 08753-01- [Kit Frame Ducato] **

◊ Ne convient pas aux véhicules avec lanterneau panoramique frontal • Avant l'installation, merci de vérifier la compatibilité avec le lanterneau panoramique frontal

∆ Compatible avec les véhicules disposant de lanterneau panoramique frontal

P.W. = Polar White - Tit. =Titanium - D.B. = Deep Black - D.D. = Deux portes * Pour conduite à gauche et à droite ** La version en aluminium anodisé est également disponible

FIAMMA • Tech Info

fiammastore

Marque

OPEL / VAUXHALL

mi n i -va n s e t fo ur go ns

Hauteur Longueur De À H L l’année ≥ l’année ≤

Modèle

Véhicules équivalents

Vivaro A

Nissan Primastar I-II série / Renault Trafic II série

L1 / L2

2001

2014

Vivaro A

Nissan Primastar I-II série / Renault Trafic II série

2001

2014

Vivaro B

Nissan NV 300 / Renault Trafic III série / Fiat Talento

L1 / L2

2014

2018

Vivaro C

Citroën Jumpy III gén. / Citroën Spacetourer / Citroën Campster / Opel Zafira Life 2019 & Vauxhall Vivaro Life 2019 / Peugeot Expert III gén. / Peugeot Traveller / Toyota ProAce II / Toyota ProAce Verso

4959 mm

Zafira Life Citroën Jumpy III gén. / Citroën Spacetou2019 & rer / Citroën Campster / Peugeot Expert Vauxhall III gén. / Peugeot Traveller / Toyota ProAVivaro Life 2019 ce II / Toyota ProAce Verso / Opel Vivaro C

Informations

Vérifier l’espace au-dessus du hayon

2019

PSA Modèles avec toit relevable compatibles seulement avec F35 et sans et F45 rail latèral

4956 mm

2019

PSA Modèles avec toit relevable compatibles seulement avec F35 et sans et F45 rail latèral

Boxer I série

Fiat Ducato II série / Citroën Jumper I série

L1 / L2

1994

2006

Seulement sur barres de toit Galeries / roof rail

Boxer I série

Fiat Ducato II série / Citroën Jumper I série

L2 / L3

1994

2006

Mod. X230 / X244

Boxer II-III série

Fiat Ducato III-IV série / Citroën Jumper II-III série / Opel Movano III série

L2 / L3

2006

Seulement sur Roof Rail ALU-LINE Style

Boxer II-III série

Fiat Ducato III-IV série / Citroën Jumper II-III série / Opel Movano III série

L2 / L3

2006

Mod. X250 / X290

PEUGEOT

FIAMMA • Tech Info

fiammastore

Adaptateurs

F40

mi n i -va n s e t fo ur go ns

Adaptateurs

F43

D.B. 98655A854

L1 98655Z087 * L2 98655Z088 *

98655Z110

270

D.B. 98655A021

98655A090 *

F43

L2 270

Adaptateurs

F45

98655-854

L1 - 230 L2 - 260

98655-741

260

Adaptateurs

F80s / F65

Adaptateurs

F35Pro

Porte-vélos

98655-893

L1 220 L2 250

02096-72[Vivaro - Trafic -Talento] D.D.02096-74[Vivaro - Trafic -Talento D]

F35Pro

L2 270

98655Z021

L1 - 230 L2 - 260

98655Z020

L1 -220 L2 250 / 270

270

INCLUS dans le store

P.W. 06280F01R * D.B. 06759F01R *

D.B. 98655Z095 *

250/ 270

INCLUS dans le store

P.W. 06280F01R * D.B. 06759F01R *

D.B. 98655Z095 *

250/ 270

270

D.B. 98655-310 2x D.B. 98655-770

98655-680

98655-625

02096-28- [PSA] 02096-28A [PSA D.B.]

D.B. 98655-310 98655-142 L2 - 300 L3 - 350

98655-373 98655-693

L2 - 290 L3 - 340

L2 - 300 L3 - 350

02096-35A [Frame D.B.] ** + 08753-01- [Kit Frame Ducato] **

Solo F80s 98655Z139 *∆ L2 - 300 L3 - 375

02096-16(<1999) [200 D] 02093A65A (>2000) [200 DJ Ducato < 2006] 02096-26A [ DJ D.B.] ** + 08754-01A [Kit Bars DJ Ducato ≥ 06 D.B.] **

Seulement F80s Adaptateurs + Rain Guard Slim + Cover 98655Z149 *◊ D.B. 98655Z150 * ◊

98655-755

Échelles

Seulement F80s Store D.B. + Adaptateurs D.B. + Rain Guard Slim + Cover L2 - 07831N02R * ◊ L3 - 07831P02R * ◊

L2 - 320 L3 - 370

02096-26A [ DJ D.B.] ** + 08754-01A [Kit Bars DJ Ducato ≥ 06 D.B.] ** 02096-35A [Frame D.B.] ** + 08753-01- [Kit Frame Ducato] **

02426A09A [Deluxe DJ Ducato D.B.] **

F80s/F65s 98655Z101 * D.B. 98655Z102 * • ◊ Ne convient pas aux véhicules avec lanterneau panoramique frontal • Avant l'installation, merci de vérifier la compatibilité avec le lanterneau panoramique frontal

∆ Compatible avec les véhicules disposant de lanterneau panoramique frontal

P.W. = Polar White - Tit. =Titanium - D.B. = Deep Black - D.D. = Deux portes * Pour conduite à gauche et à droite ** La version en aluminium anodisé est également disponible

FIAMMA • Tech Info

fiammastore

Marque

mi n i -va n s e t fo ur go ns

Modèle

Véhicules équivalents

Boxer II-III série

Fiat Ducato III-IV série / Citroën Jumper II-III série / Opel Movano III série

Boxer II-III série Boxer II-III série PEUGEOT

Fiat Ducato III-IV série / Citroën Jumper II-III série / Opel Movano III série Fiat Ducato III-IV série / Citroën Jumper II-III série / Opel Movano III série

2006

Mod. X250 / X290

L2 / L3 / L4

2006

Seulement sur barres Smart Clamp Thule

L2 / L3

2006

Avec Roof Rack sur le toit

Fiat Ducato III-IV série / Citroën Jumper II-III série / Opel Movano III série

L3 / L4

2006

Mod. X250 / X290

Boxer II-III série

HymerCar Lift Roof / Possl Lift Roof / Fiat Ducato III-IV série / Citroën Jumper II-III série / Opel Movano III série

L2 / L3 / L4

2006

Toit relevable

4959 mm

2016

PSA Modèles avec toit relevable compatibles seulement avec F35 et sans et F45 rail latèral

H1 / H2

1981

4959 mm

2016

L2 / L3

1997

L2 / L3

2010

Trafic I série

L1 / L2

1981

2001

Trafic I série

1981

2001

L1 / L2

2001

2014

Master II série Master III série

Trafic II série

Informations

Boxer II-III série

Citroën Jumpy III gén. / Citroën Spacetourer / Opel Vivaro C / Opel Zafira Life 2019 Expert III gén. & Vauxhall Vivaro Life 2019 / Peugeot Traveller / Toyota ProAce II / Toyota ProAce Verso / Citroën C25 / Fiat Ducato I série / Iveco J5 35C13 City (Fiat New Daily) / Renault Master >03/1998 Citroën Jumpy III gén. / Citroën Spacetourer / Citroën Campster / Peugeot Expert III gén. Traveller / Toyota ProAce II / Toyota ProAce Verso / Opel Vivaro C / Opel Zafira Life 2019

RENAULT

Hauteur Longueur De À H L l’année ≥ l’année ≤

Nissan Interstar / Opel Movano / Vauxhall Movano I série Nissan NV 400 / Opel Movano / Vauxhall Movano II série

Nissan Primastar I-II série / Opel Vivaro A / Vauxhall Vivaro A

FIAMMA • Tech Info

1994 PSA Modèles avec toit relevable compatibles seulement avec F35 et sans et F45 rail latèral 2009

Seulement sur rail d'écoluement latéral Vérifier l’espace au-dessus du hayon

fiammastore

Adaptateurs

F40

mi n i -va n s e t fo ur go ns

Adaptateurs

F43

Adaptateurs

F45

Adaptateurs

F80s / F65

Adaptateurs

F35Pro

Porte-vélos

Échelles

Seulement F80s Adaptateurs + Rain Guard Slim + Cover 98655Z148 *◊ Seulement F80s 98655Z139 *∆ 2x 98655-755

400

Seulement F80s Store D.B. + Adaptateurs D.B. + Rain Guard Slim + Cover L4 - 07831Q02R * ◊ F80s/F65L 98655-904 *

98655-485

L2 - 300 L3 - 350

INCLUS dans le store

L3 - 375 L4 - 400

D.B. 98655Z028

98655Z110

270

98655A090 *

270

98655Z097 *

L2 - 320 L3 - 370 L4 - 400

98655-656

L3 - 370 L4 - 400

L2 270

L2 - 300 L3 - 350 / 375 L4 - 400

INCLUS dans le store

P.W. 06280F01R * D.B. 06759F01R *

98655-286 98655-017

Max 350

INCLUS dans le store

P.W. 06280F01R * D.B. 06759F01R *

98655-681

L2 - 300 L3 - 350

98655-017

Max 350

98655-741

Max 350

98655-854

02096-35A [Frame D.B.] ** + 08753-01- [Kit Frame Ducato]

02096-26A [ DJ D.B.] ** + 08754-01A [Kit Bars DJ Ducato ≥ 06 D.B.] ** 02096-35A [ Frame D.B.] ** + 08753-01- [Kit Frame Ducato] ** D.B. 98655Z095 *

250 270

02426A17A [Deluxe DJ Ducato H3 D.B.] **

02426A09A [Deluxe DJ Ducato D.B.] **

02096-28- [PSA] 02096-28A [PSA D.B.] 02096-16[200 D]

98655-468 98655-881 *

D.B. 98655A854

02096-26A [ DJ D.B.] 02426A09A + 08754-01A [Kit [Deluxe DJ Bars DJ Ducato ≥ Ducato D.B.] 06 D.B.] **

400

L1 - 230 L2 - 260

D.B. 98655Z095 *

250 270

02096-28- [PSA] 02096-28A [PSA D.B.]

98655-893

L1 220 L2 250

02096-72Vivaro - Trafic -Talento] D.D.02096-74[Vivaro - Trafic -Talento D]

L2 - 290 L3 - 340 L2 - 320 L3 - 370

◊ Ne convient pas aux véhicules avec lanterneau panoramique frontal • Avant l'installation, merci de vérifier la compatibilité avec le lanterneau panoramique frontal

∆ Compatible avec les véhicules disposant de lanterneau panoramique frontal

P.W. = Polar White - Tit. =Titanium - D.B. = Deep Black - D.D. = Deux portes * Pour conduite à gauche et à droite ** La version en aluminium anodisé est également disponible

FIAMMA • Tech Info

fiammastore

Marque

RENAULT

TOYOTA

mi n i -va n s e t fo ur go ns

Hauteur Longueur De À H L l’année ≥ l’année ≤

Modèle

Véhicules équivalents

Trafic II série

Nissan Primastar I-II série / Opel Vivaro A / Vauxhall Vivaro A

2001

Trafic III série

Nissan NV 300 / Opel Vivaro / Vauxhall Vivaro B / Fiat Talento

L1 / L2

2014

Trafic III série

Dreamer MIRANDE S Campereve MIRANDE S

2015

Seulement sur Autocaravanes Rapido avec toit relevable d'origin

4959 mm

2016

PSA Modèles avec toit relevable compatibles seulement avec F35 et sans et F45 rail latèral

4959 mm

2016

PSA Modèles avec toit relevable compatibles seulement avec F35 et sans et F45 rail latèral

Caddy Maxi

2016

2020

Caddy Maxi

2016

2020

Toit relevable

Citroën Jumpy III gén. / Citroën Spacetourer / Citroën Campster / Peugeot Expert ProAce II III gén. / Peugeot Traveller / Toyota ProAce Verso / Opel Vivaro C / Opel Zafira Life 2019 Citroën Jumpy III gén. / Citroën Spacetourer / Citroën Campster / Peugeot Expert ProAce Verso III gén. / Peugeot Traveller / Toyota ProAce II / Opel Vivaro C / Opel Zafira Life 2019

2014

Vérifier l’espace au-dessus du hayon

Crafter I gén.

Dodge Sprinter / Freightliner Sprinter / Mercedes Sprinter II série

L2 / L3 / L4

2006

2016

seulement avec Rail sur le toit (optional)

Crafter I gén.

Mercedes Sprinter II série / Dodge Sprinter / Freightliner Sprinter

L2 / L3 / L4

2006

2016

sans rail de toit

Crafter I gén.

Dodge Sprinter / Freightliner Sprinter / Mercedes Sprinter II série

2006

2016

Crafter II gén.

MAN TGE

L3 / L4

2017

seulement avec Rail sur le toit

Crafter II gén.

MAN TGE

L3 / L4

2017

Sans rail de toit . Également sur Westfalia Sven Hedin sans roof rail

Crafter II gén.

MAN TGE

2017

T2 Transporter

VW T2 Westfalia

1967

1979

T2 Bay Baywindow

T25 / T3 Transporter

VW T25 Multivan / VW T25 Caravelle / VW T25 Westfalia

1979

1990

T25 = T3 Aussi pour models avec toit relevable

T4 Transporter

VW T4

L1 / L2

1990

2003

Aussi pour models avec toit relevable

L1 / L2

1990

2003

Seulement avec Kit Brandrup / Reimo Multirail

T4 Transporter

Informations

FIAMMA • Tech Info

fiammastore

Adaptateurs

F40

L1 98655Z087 * L2 98655Z088 *

98655Z110

F40

270

mi n i -va n s e t fo ur go ns

Adaptateurs

F43

D.B. 98655A021

98655A090 *

F43

L2 270

Adaptateurs

F45

98655-741

260

F45

98655Z021

Adaptateurs

F80s / F65

L1 - 230 L2 - 260

Adaptateurs

F35Pro

98655Z020

L1 -220 L2 250 / 270

98655Z020

220

270

INCLUS dans le store

P.W. 06280F01R * D.B. 06759F01R *

D.B. 98655Z095 *

250 / 270

270

INCLUS dans le store

P.W. 06280F01R * D.B. 06759F01R *

D.B. 98655Z095 *

250 / 270

D.B. 98655Z096 *

220

98655-772

98655-746 RIGHT HD 98655-889

L2 - 290 / 320 L3 - 370 L4 - 400

D.B. 98655Z109 *

Porte-vélos

Échelles

02096-72[Vivaro - Trafic -Talento] D.D.02096-74[Vivaro - Trafic -Talento D]

02096-28- [PSA] 02096-28A [PSA D.B.]

02096-24[VW Caddy]

220 02426-22A [Deluxe DJ 02096-26 D.B.] ** [DJ D.B.] ** + 08772-03A + 08754-02A [Kit [Kit Bars DeBars DJ Sprinter luxe Sprinter ≥ 06 / Crafter ≥ 06 / Crafter ≥ 06 ≤ 16 D.B.] ** ≥ 06 ≤ 16 D.B.] **

L2 - 290 / 320 L3 - 370 L4 - 400

98655-591

98655Z036

D.B. 98655Z043 RIGHT HD D.B. 98655Z058

02096-26A [DJ D.B.] ** + 08754-03A [Kit Bars DJ Crafter ≥ 17 D.B.] **

L3 - 320 L4 - 400

02096-35A [Frame D.B.] ** + 08753-03- Kit Frame Crafter ≥ 17] **

L3 - 320 L4 - 400

02426-22A [Deluxe DJ D.B.] ** + 08772-01A [Kit Bars Deluxe Crafter ≥ 17 D.B.] **

02093B63A [VW T2] D.B. 98655-035

270

D.B. 98655-292

L1 270 L2 300

98655Z011

L1 270 L2 300

D.B. 98655-035 D.B. 98655-292

98655Z011

260

L1 - 260 L2 - 300

98655Z115

270

D.B. 98655-111

L1 250 / 270 L2 300

98655Z011

L1 250 / 270 L2 300

02094-19A [VW T3 (T25)]

02094-18A [VW T4] D.D. 02096-22[VW T4 D]

◊ Ne convient pas aux véhicules avec lanterneau panoramique frontal • Avant l'installation, merci de vérifier la compatibilité avec le lanterneau panoramique frontal

∆ Compatible avec les véhicules disposant de lanterneau panoramique frontal

P.W. = Polar White - Tit. =Titanium - D.B. = Deep Black - D.D. = Deux portes * Pour conduite à gauche et à droite ** La version en aluminium anodisé est également disponible

FIAMMA • Tech Info

fiammastore

Marque

mi n i -va n s e t fo ur go ns

Modèle

Véhicules équivalents

T5 California

Hauteur Longueur De À H L l’année ≥ l’année ≤

2003

2014

Informations

T5 Transporter

VW T5 Caravelle / VW T5 Multivan

L1 / L2

2003

2014

SANS rail “C” sur le toit

T5 Transporter

VW T5 Caravelle / VW T5 Multivan

2003

2014

AVEC rail “C” sur le toit

T5 Transporter

VW T5 Caravelle / VW T5 Multivan

2003

2014

AVEC rail “C” sur le toit

T5 Transporter

VW T5 Caravelle / VW T5 Multivan

2003

2014

avec Top-Rail Brandrup & Canalina Vamoose Aussi pour models avec toit relevable

T5 Transporter

VW T5 Caravelle / VW T5 Multivan

2003

2014

avec Multirail Reimo e Multirail Reimo avec toit relevable

T5 Transporter

Avec toit relevable (NON pour la version California) VW T5 Caravelle / VW T5 Multivan

L1 / L2

2003

2014

AVEC/SANS rail “C” sur le toit envisage de forer

T6 California

FIAMMA • Tech Info

2014

fiammastore

Adaptateurs

F40

mi n i -va n s e t fo ur go ns

Adaptateurs

F43

98655A712

L1 / L2 98655Z152 RIGHT HD L1 / L2 98655Z153

L1 / L2 270

L1 - D.B. 98655A647 RIGHT HD L1 - D.B. 98655A648

F43

270

L1 270

Adaptateurs

F45

INCLUS dans le store

270

RIGHT HD 98655A739

270

98655A686 98655Z165 *

270

RIGHT HD L1 - 98655648 L1 - D.B. 98655H648

INCLUS dans le store

300

INCLUS dans le store

D.B. 98655Z147 *

270

D.B. 98655Z147 *

D.B. 98655Z156 *

270

D.B. 98655Z156 *

RIGHT HD 98655A739

L1 / L2 - D.B. 98655A159 RIGHT HD L1 / L2 - D.B. 98655A160

98655A712

L1 270 L2 300

270

Adaptateurs

F80s / F65

P.W. 06280E01R Tit. 06290E01R D.B. 06759E01R

L1 98655-647 L1 - D.B. 98655H647

98655A686 98655Z165 *

F45

L1 / L2 - D.B. 98655Z159 RIGHT HD L1 / L2 - D.B. 98655Z160

INCLUS dans le store

F80s / F65

Adaptateurs

F35Pro

98655-748

270

F35Pro

L1 98655Z004 L1 - 260

RIGHT HD L1 98655Z005

98655-747

270

Tit.06290R01R D.B. 06759R01R 98655-747

300

260

D.B. 98655Z154 *

270

260

D.B. 98655Z155 *

270

RIGHT HD Tit.06291R01R D.B. 07129R01R

Échelles

L1 270

Tit. 06290D01R D.B. 06759D01R RIGHT HD Tit. 06291D01R D.B. 07129D01R

Porte-vélos

02096-17[VW T5] 02096-71A [VW T5 Pro D.B.] D.D. 02096-79[VW T5 / T6 D] D.D. 02096-79A [VW T5 / T6 D D.B.]

L1 - 260 L2 - 300

P.W. 06280E01R Tit. 06290E01R D.B. 06759E01R

02096-20[VW T6] 02094C08A [VW T6 Pro D.B.] 98655-748

270

D.D. 02096-79[VW T5 / T6 D] D.D. 02096-79A [VW T5 / T6 D D.B.]

◊ Ne convient pas aux véhicules avec lanterneau panoramique frontal • Avant l'installation, merci de vérifier la compatibilité avec le lanterneau panoramique frontal

∆ Compatible avec les véhicules disposant de lanterneau panoramique frontal

P.W. = Polar White - Tit. =Titanium - D.B. = Deep Black - D.D. = Deux portes * Pour conduite à gauche et à droite ** La version en aluminium anodisé est également disponible

FIAMMA • Tech Info

fiammastore

Marque

Hauteur Longueur De À H L l’année ≥ l’année ≤

Modèle

Véhicules équivalents

T6 Transporter

VW T6 Caravelle / VW T6 Multivan

L1 / L2

2014

SANS rail “C” sur le toit

T6 Transporter

VW T6 Caravelle / VW T6 Multivan

2014

AVEC rail “C” sur le toit

T6 Transporter

Informations

Avec toit relevable (NON pour la version California) VW T6 Caravelle / VW T6 Multivan

L1 / L2

2014

AVEC/SANS rail “C” sur le toit envisage de forer

T6 Transporter

VW T6 Caravelle / VW T6 Multivan

2014

AVEC rail “C” sur le toit

2014

avec Top-Rail Brandrup & Canalina Vamoose

T6 Transporter

VW T6 Caravelle / VW T6 Multivan

T6 Transporter

VW T6 Caravelle / VW T6 Multivan

2014

avec Multirail Reimo e Multirail Reimo avec toit relevable

T6 Transporter

Kepler One / Kepler Six / Kepler Sixty

2014

Seulement sur Kepler Westfalia Rapido autocaravan

Aussi pour models avec toit relevable

FIAMMA • Tech Info

fiammastore

Adaptateurs

F40

L1 / L2 98655Z152 RIGHT HD L1 / L2 98655Z153

F40

L1 / L2 270

Adaptateurs

F43

L1 - D.B. 98655A647 RIGHT HD L1 - D.B. 98655A648

F43

L1 270

Adaptateurs

F45

270

RIGHT HD 98655A739

L1 / L2 - D.B. 98655A159 RIGHT HD L1 / L2 - D.B. 98655A160

270

L1 270 L2 300

RIGHT HD L1 - 98655648 L1 - D.B. 98655H648

INCLUS dans le store

L1 / L2 - D.B. 98655Z159 RIGHT HD L1 / L2 - D.B. 98655Z160

270

F80s / F65

Adaptateurs

F35Pro

L1 98655Z004 L1 - 260

RIGHT HD L1 98655Z005

F35Pro

RIGHT HD 98655A739

300

D.B. 98655Z147 *

270

D.B. 98655Z147 *

D.B. 98655Z156 *

270

D.B. 98655Z156 *

INCLUS dans le store

Porte-vélos

Échelles

L1 270

Tit. 06290D01R D.B. 06759D01R RIGHT HD Tit. 06291D01R D.B. 07129D01R

98655-747

270

02096-20[VW T6] 02094C08A [VW T6 Pro D.B.]

L1 - 260 L2 - 300

D.D. 02096-79[VW T5 / T6 D] D.D. 02096-79A [VW T5 / T6 D D.B.]

Tit.06290R01R D.B. 06759R01R

98655A686 98655Z165 *

Adaptateurs

F80s / F65

L1 98655-647 L1 - D.B. 98655H647

98655A686 98655Z165 *

F45

98655-747

300

260

D.B. 98655Z154 *

270

260

D.B. 98655Z155 *

270

D.B. 98655Z033

250

RIGHT HD Tit.06291R01R D.B. 07129R01R

◊ Ne convient pas aux véhicules avec lanterneau panoramique frontal • Avant l'installation, merci de vérifier la compatibilité avec le lanterneau panoramique frontal

∆ Compatible avec les véhicules disposant de lanterneau panoramique frontal

P.W. = Polar White - Tit. =Titanium - D.B. = Deep Black - D.D. = Deux portes * Pour conduite à gauche et à droite ** La version en aluminium anodisé est également disponible

FIAMMA • Tech Info

fiammastore

s to r e s | l e s ca r a c t ér is t iq u es ex c l u s iv es f ia m ma

auto-lock e dual security Le store Fiamma a une ouverture silencieuse et ultra-rapide grâce au mécanisme de sécurité autobloquant Auto-Lock, homologué TÜV : une véritable avancée technologique par rapport au mécanisme à crochet. Sécurité garantie grâce au dispositif Dual Security des stores Fiamma. Il s’agit d’un dispositif permettant de contrôler la fermeture du bandeau frontal par l’intermédiaire des deux languettes en plastique présentes à l’intérieur des embouts latéraux.

presto fix Une plus grande longévité pour une fermeture toujours parfaite. Le Fiammastore est le seul store doté d’un système de réglage exclusif et breveté garantissant une fermeture parfaite et sécurisée du bandeau frontal garanti à l’épreuve du temps.

one way roll Le dispositif breveté One Way Roll est un mécanisme intelligent évitant à la toile de s’enrouler sur le rouleau dans le mauvais sens.

dual shock-absorber Il s’agit d’un amortisseur spécialement conçu pour protéger aussi bien la paroi que le store du camping-car en cas de mauvais temps. Fixation par double boulon breveté Double-Block pour une plus grande stabilité et un meilleur réglage.

extra-strong arms Bras articulés très robustes équipés d’un double câble de 3,5 mm de diamètre. Ils ont résisté à plus de 10.000 cycles d’ouverture/ fermeture. Le double câble permet aux bras de supporter une tension de la toile jusqu’à 32kg.

double guide Tous les stores Fiamma disposent désormais au moins d’un double rail sur le bandeau frontal permettant ainsi l’installation de deux façades. Par exemple Privacy Room et Sun View XL, Blocker et Tie Down S, Sun View XL et Awning Hangers.

secure lock Le système télescopique et son dispositif de blocage manuel des pieds de support permet le réglage de la hauteur du bandeau frontal. Le système Secure Lock permet d’éviter une éventuelle chute du bandeau frontal. Double option de montage des supports pour une plus grande résistance au vent : sur la paroi et au sol.

7 44

FIAMMA • Tech Info

000000 xxxxxx xxx

fiammastore

s to r e s | co n s e i l s d ’ ins ta l l a t io n / a v er t is s em ent s

contrôles préliminaires • L’installation doit être réalisée par des personnes dûment qualifiées. • Le non-respect de ces conseils d’installation ou d’utilisation mais aussi des normes relatives au code de la route du pays dans lequel vous circulez peuvent causer de graves dommages qui ne pourront aucunement engager la responsabilité du fabricant. • Avant de procéder au montage, assurez-vous de la compatibilité du produit devant être installé sur le véhicule. • Il est obligatoire de vérifier que la paroi/le toit du véhicule est suﬃsamment solide ou qu’elle/il est adapté/e pour garantir la résistance des points de fixation. Dans le cas contraire, la bonne tenue et la capacité maximale de chargement ne seront plus respectées et il faudra renforcer la paroi ou le hayon.

comment choisir le bon store installation

installation sur la paroi

installation sur le toit

installation sur le rail

C’est le montage le plus commun et grâce à une vaste gamme d’adaptateurs, l’installation est possible sur la plupart des véhicules.

Il s’installe en utilisant des adaptateurs spécifiques sur le toit et s’intègre idéalement avec l’esthétique des véhicules, pour un résultat encore plus compact.

Il s’installe facilement sans ajout d’adaptateur car il utilise le rail de la caravane, ce qui permet un montage et un démontage extrêmement rapides.

type de véhicule

adaptateurs Pour choisir le bon adaptateurs, voir page 20 / 97.

avertissements • Si le store dépasse du véhicule de plus de 100 mm, la présence du store doit être reportée sur la carte grise du véhicule (DIN 75303 - 2019). • Pour les véhicules dont le hayon est à ﬂeur du toit, il est recommandé d’ouvrir et de fermer le hayon avec l’auvent fermé. • Pour toute communication avec Fiamma, mentionnez systématiquement les données reportées sur la plaquette.

DUALSHOCK-ABSORB ER PATENT

PENDING

≤ 12/2021

≥ 01/2022

AWNING MODEL S/N : 9000000

CANOPY COLOUR

xxxxxx xxx

DUALSHOCK-A BSORBER PATENT

PENDING

barcode

product CODE product NAME

alphanumeric code DUALSHOC K-ABSORBER PATENT

PENDING

FIAMMA • Tech Info

fiammastore

s to r e s | co n s e i l s d ’ ins ta l l a t io n / a v er t is s em ent s

soin et entretien • Replier le store seulement s’il est sec et si possible propre. • L’humidité restante peut provoquer des taches. Si vous êtes cependant obligé de fermer le store alors que la toile est encore humide, déployez-le ensuite pour le faire sécher dans les 12 heures qui suivent. • La saleté est généralement superficielle et peut être éliminée à l’eau à l’aide d’un chiffon ou d’une brosse. Quand le tissu est très sale, ajoutez à l’eau un détergent neutre (savon de Marseille). • N’utilisez jamais de produits chimiques agressifs ni d’appareils à haute pression pour le nettoyage. • Nous vous conseillons de ne pas utiliser votre store en cas de températures inférieures à 0°C. • Le lavage du boîtier externe du store ne doit pas se faire avec des détergents agressifs qui pourraient altérer les finitions en surface ou les matériaux mêmes.

en cas de pluie

nettoyage H2O

attention 0° C

installation sur kit de fixation • Pour fixer la patte, nous vous conseillons de vous tenir aux instructions de montage spécifiques pour chaque modèle. • Les stores doivent être montés sur les étriers de manière à ce que les inscriptions “SUPPORT” du store se trouvent au même niveau des étriers : condition importante et fondamentale pour les deux étriers situés aux extrémités (qui se trouvent au même niveau du point de fixation des bras sur le boîtier du store). • Condition importante mais non fondamentale pour l’étrier/les étriers du centre car ils ont un rôle de simple support. • Les étriers doivent toujours bien être alignés entre eux pour éviter d’éventuels problèmes par la suite. Dans le cas contraire, donner éventuellement plus d’épaisseur à l’aide d’entretoises qui permettront d’obtenir un bon alignement. • L’installation du store peut se faire seulement quand les étriers sont parfaitement alignés contre le toit du véhicule.

important

Pour l’installation des adaptateurs, il est recommandé d’utiliser la partie plate du toit de façon à ce que les adaptateurs soient parfaitement alignés.

FIAMMA • Tech Info

Maintenir une distance minimale par rapport aux feux d’encombrement et grilles d’aération. Contrôler que la porte d’entrée s’ouvre facilement quand le store est complètement déployé.

fiammastore

s to r e s | co n s e i l s d ’ ins ta l l a t io n / a v er t is s em ent s

fermeture – blocage des pieds de store Lors de la fermeture du store, veuillez accrocher correctement les pieds du store à la barre de charge. Cette opération permet la fermeture adéquate du store.

accessoires de mise en tension Pour une bonne mise en tension du store, il est possible d’utiliser des accessoires de mise en tension.

fixation à la paroi du véhicule Possibilité de fixer les pieds du store à la paroi du véhicule grâce à des crochets spéciaux.

FIAMMA • Tech Info

fiammastore

s to r e s | ca r a cté r i s t iq u es

composition de la toile

toile soudée Hermétiquement soudée à la barre de charge pour une parfaite étanchéité revêtement anti-griffes vinyle imprimé adhésif

tissu très haute résistance adhésif

vinyle imprimé

revêtement anti-griffes

crank handle Manivelle en aluminium pour une ouverture pratique et en toute simplicité du store.

ANNEAU VISIBLE pour faciliter l’accrochage de la manivelle

FIAMMA • Tech Info

CRANK HANDLE

fiammastore

s to r e s | r é g l a g e s va r iés

réglage du bras du store Réglage du bras du store dans l’hypothèse où il devait s’abaisser.

Pour toute modification faite référence à la vis supérieure dans l’image.

N’intervenez jamais sur la vis ci-dessous

Visser/dévisser l’écrou pour régler le bras.

S’assurer que le bandeau frontal du store s’abaisse horizontalement lors de l’ouverture du store.

FIAMMA • Tech Info

fiammastore

s to r e s | r é g l a g e s va r iés

réglage rouleau presto fix Il est possible que, au fil du temps, la toile puisse s’affaisser légèrement sur les côtés empêchant une parfaite fermeture du store. Dans ce cas, en intervenant correctement sur l’embout de réglage du rouleau PRESTO FIX, il est possible de récupérer le jeu de la toile pour obtenir ainsi une parfaite fermeture. Un léger réglage est recommandé. Le Presto Fix n’est pas prévu sur les stores FIAMMA ZIP.

Le store ne feme pas biendu côté opposé à celui du treuil.

À l’aide d’un tournevis, agir sur le bouton de réglage (bague) (A).

Dérouler entièrement le store.

(A) BAGUE

(B) COLLET

Le Presto Fix se trouve toujours du côté opposé au treuil

Principe de fonctionnement. En tournant la bague (A) dans le sens des aguilles d’une montre, le collet (B) s’élargit progressivement : le réglage peut être effectué par les différents crans du bouchon (C). (B) COLLET

5 (C) BOUCHON

FIAMMA • Tech Info

Le store se referme correctement.

Deep Black

En option

Polar White Titanium Deep Black

Moteur

Boîtier

Pattes de fixation

De série

Standard + Optional

Royal Grey

Optional

11,5 29,5 kg

Poids

Toile

19,0 21,5 kg

100 - 250

Avancée

Royal Grey Royal Blue Sahara Evergreen Bordeaux

225-250

190 - 450

270-300

F43van

Longueur

4x4

Mini-van

Fourgon

Caravane

Camping-car

Installation

F45s

De série

Royal Grey Royal Blue Sahara Evergreen Bordeaux

Polar White Titanium Deep Black

En option

39,0 46,5 kg

250

450 - 550

F45L

De série

Royal Grey

Polar White

De série

33,5 39,5 kg

250

350 - 450

F45eagle

En option

Light Grey

Silver Black

16,5 19,5 kg

145 - 176

220 - 260

Compass

De série

Royal Grey

Polar White Deep Black

7,3 10,0 kg

100

200 - 280

SlideOut

En option

Royal Grey Royal Blue

Polar White Titanium Deep Black

En option

27,0 36,5 kg

200 - 250

290 - 450

F80s

En option

Royal Grey Royal Blue

Polar White Titanium Deep Black

43,8 54,5 kg

275

450-600

F80L

Royal Grey

En option

En option pour version standard. De série pour version Ducato

Deep Black

19,0 kg

225

270

F40van

Royal Grey

Polar White Titanium

De série

30,0 37,5 kg

250

320 - 400

F65eagle

Royal Grey Royal Blue

Grey Black

6,0 16,9 kg

180 - 250

190 - 550

CaravanStore / XL

En option

Royal Grey Royal Blue

Titanium Deep Black

8,5 13,0 kg

180 - 225

180 - 300

F35pro

fiammastore s to r e s | s o l uti o n s d e m o nta ge

FIAMMA • Tech Info

02757

02543

02757

04334

04631

04334

04364

04335

F45 Plus

F45 Plus L

F45 Plus s

F1 ZIP

F1 - Titanium

F1 - Titanium - Left

F1 L

04861

04860

04861

04631

05001

04639

04638

F45i L (07)

F45i L (07) - Left

F45i L ZIP

Fiesta Electric

Fiesta Manual

04860

F45i L (06)

2003 / 2007

2004 / 2007

2003

2007

> 9303000 - A05 - 700045

> 9351500 - A00 - 700045

> 9300119 - A00 - 700045

> 9503800 - A00 - 700045

> 9452000 - A00 - 700045

> 9434600 - A00 - 700045

> 9343000 - A00 - 700045

> 9409100 - A00 - 700045

> 9340500 - A00 - 700045

> 9294000 - A00 - 700045

> 9300000 - A00 - 700045

> 9300119 - A00 - 700045

> 9337500 - A00 - 700045

05731 05731 05731 05760 06280 06281 06290 06291 06759 07129 06463 06530 06532 06531 07250 07252 06902 07158

F45 Ti L - Titanium (011) F45 Ti L ZIP (08) F45 Ti L ZIP (09) F45 Ti L ZIP (011) F45 Ti Professional F45s - Polar White F45s - Left - Polar White F45s - Titanium F45s - Left - Titanium F45s - Deep Black F45s - Left - Deep Black F45s ZIP F45 L - Polar White F45 L - Titanium F45 L ZIP F70 - Polar White F70 - Titanium Slide Out - Polar White Slide Out - Deep Black

> 2014

> 2015

> 2016

> 2012

> 2011

> 2014

> 2012

> 2011

> 2010

2007 / 2008

2011

2009 / 2010

2008

2011 / 2012

2011

2007 / 2010

2008 / 2011

2007 / 2011

2010 / 2011

2007 / 2011

2007 / 2009

> 9362700 - A01 - 701732

> 9367000 - A01 - 701732

> 9673400 - A00 - 701732

> 9495000 - A00 - 701732

> 9488800 - A00 - 701732

> 9487000 - A00 - 701732

> 9435500 - A00 - 701732

> 9576400 - A00 - 701732

> 9583100 - A00 - 701732

> 9435900 - A00 - 701732

> 9465700 - A00 - 701732

> 9425500 - A00 - 701732

> 9541000 - A00 - 700045

> 9435371 - A00 - 701732

> 9347533 - A00 - 701732

> 9552195 - A00 - 700045

> 9435371 - A00 - 701732

> 9955000 - A00 - 700045 > 9347533 - A00 - 701732

> 9550000 - A00 - 700045 > 9347533 - A00 - 701732

> 9552195 - A00 - 700045 > 9347533 - A00 - 701732

> 9541000 - A00 - 700045 > 9347533 - A00 - 701732

> 9388443 - A00 - 701732

> 9541000 - A00 - 700045 > 9347533 - A00 - 701732

Numéro de série

2007

2006

2005 / 2006

2003 / 2005

2005

2003 / 2006

2002 / 2003

2003 / 2004

2003 / 2007

05710 05530

F45 Ti L - Polar White (011)

05530

05710

05730

05681

05680

05724

05521

05520

F45 Ti L - Titanium

F45 Ti L - Polar White

F45 Ti ZIP (08)

F45 Ti - Left - Polar White

F45 Ti - Polar White

F45 Ti - Deep Black

F45 Ti - Left - Titanium

F45 Ti - Titanium

05724

Année

Année de production

F45i L (06) - Left

04861

05000

04860

F45i L (04)

F45i L (04) - ext. 280

04642

F45i L

F45i L (04) - Left

04631

04640

F45i (04)

04641

F45i - Left

> 9495000 - A00 - 700045 > 9294000 - A00 - 700045

2002 / 2007

> 9260000 - A00 - 700045

2006 / 2007

2002

> 9503800 - A00 - 700045

> 9438700 - A00 - 700045

> 9350000 - A00 - 700045

> 9300119 - A00 - 700045

> 9207000 - A00 - 700045

> 9350000 - A00 - 700045

> 9300119 - A00 - 700045

> 9260000 - A00 - 700045

> 9207000 - A00 - 700045

> 9187000 - A00 - 702004

> 9175000 - A00 - 700045

F45 Ti - Antracite

Référence

F45i ZIP

05520

04640

F45i

05001

F1 L ZIP

2007

2005 / 2006

2004 / 2005

2003 / 2005

2001 / 2002

2004 / 2006

2003 / 2006

2002

2001 / 2002

2000 / 2002

2000 / 2003

2000 / 2002

> 9175000 - A00 - 700045

Modèle

Modèle et code

F1 Ti - Titanium

05002

05003

F1 L - Titanium (07) - Left

F1 L - Titanium (06) - Left

F1 L - Titanium (07)

05002

05003

F1 L - Titanium (06)

04335

03083

F55 ZIP

04365

03118

F55pro

2000 / 2002

Numéro de série

F1 L - Titanium - Left

03083

Année

Type de store

F1 L - Titanium

03086

F50 ZIP

Référence

Stores avec installation sur la paroi

F50pro

Modèle

Stores avec installation sur la paroi

fiammastore s to r e s | ta bl e a u d es m o d èl es et a nnée d e p r o d u c t io n

Utilisation

Les tableaux suivants vous permettront d’identifier votre modèle de store, l’année relative de production et le numéro de série correspondant. Pour Fiamma, ces données sont fondamentales pour la recherche des pièces détachées adaptées. Tableaux referées aux stores ≤ 12/2021. Numéro de série

05587

04420

05430

05529

05513

04420

05529

05810

05811

05812

05810

05811

05812

05810

F65 - Antracite

F65 - Polar White

F65 - Polar White - Right

F65 - Titanium

F65 - Titanium - Right

F65 - Polar White (09)

F65 - Titanium (09)

F65s - Polar White

F65s - Titanium

F65s - Deep Black

F65s - Polar White (011)

F65s - Titanium (011)

F65s - Deep Black (011)

F65s - Polar White (015)

06860

06858

06860

F65L - Polar White (013)

F65L - Titanium (013)

F65L - Polar White (015)

F65L - Titanium (015)

07717

07830

07832

07831

07503

F80s - Titanium

F80s - Deep Black

F40van

> 9423500 - A03 - 701732 > 9389320 - A03 - 701991

> 2017

> 9423500 - A03 - 701732

> 9405500 - A03 - 701732

> 2018

> 9386900 - A03 - 701732

> 9368000 - A03 - 701732

> 9345000 - A03 - 701732

> 9353121 - A03 - 701732

CaravanStore (02)

05518 07261 07260

F35 Pro L Compass - Black Compass - Silver

06762

F35 Pro - Titanium (014)

06458

06762

F35 Pro - Titanium (013) F35 Pro - Deep Black (014)

06458

F35 Pro - Deep Black (013)

05235

F35 Pro (05) F35 Pro (07)

03051 05235

F35 Pro

05785

05236

35 ZIP (07) W35

05236

35 ZIP (05)

07760

CvStore XL - Black (018) 07740

06771

CaravanStore ZIP XL (018)

06101

06771

CaravanStore ZIP (014)

CaravanStore ZIP Light

06771

CaravanStore ZIP (013)

CvStore XL - Grey Polar (018)

05539

05237

CaravanStore ZIP (05) CaravanStore ZIP (07)

06760 04858

06760

CaravanStore (013) CaravanStore ZIP (04)

05540

CaravanStore (07) CaravanStore (014)

05238

04857

03464

CaravanStore (05)

CaravanStore (04)

FIAMMA • Tech Info

> 2015

2006 / 2007

> 2014

2012 / 2013

2006 / 2012

2005 / 2006

2000 / 2004

2008 / 2012

2006 / 2007

2004 / 2005

2010 / 2011

> 2017

2014 / 2017

2012 / 2013

2006 / 2012

2004 / 2006

2003 / 2004

> 2014

2012 / 2013

2006 / 2012

2005 / 2006

2003 / 2005

2002 / 2003

> 9636000 - A02 - 701991

> 9303800 - A01 - 700045

> 9360568 - A01 - 701991

> 9357850 - A01 - 701991

> 9357850 - A01 - 701991 > 9583557 - A01 - 701732

> 9303800 - A01 - 700045 > 9350034 - A01 - 701732 > 9351471 - A01 - 701991

> 9302390 - A01 - 700045

> 63000 - A01 - 700045

> 9308000 - A01 - 700045 > 9350034 - A01 - 701732

> 9303800 - A01 - 700045

> 9302200 - A01 - 700045

> 9523300 - A02 - 701732

> 9667900 - A02 - 701991

> 9654930 - A02 - 701991

> 9601210 - A02 - 701991

> 9580700 - A02 - 701991

> 9389000 - A02 - 700045 > 9455499 - A02 - 701991

> 9351100 - A02 - 700045

> 9318000 - A02 - 700045

> 9601210 - A02 - 701991

> 9580700 - A02 - 701991

> 9389000 - A02 - 700045 > 9455499 - A02 - 701991

> 9355500 - A02 - 700045

> 9318000 - A02 - 700045

> 371690 - A02 - 700045

> 155000 - A02 - 700045

F80s - Polar White

F65L - Titanium (018)

2016 / 2017

2015 / 2018

2013

2014

> 9364100 - A03 - 701732

> 9336519 - A03 - 701732

> 9318000 - A03 - 701732

> 9324118 - A03 - 701732

> 9307000 - A03 - 701732

> 9307300 - A03 - 701732

> 9313000 - A03 - 701732 > 9313932 - A03 - 700045

> 9301700 - A03 - 701732

2000 / 2002

> 63000 - A01 - 700045 > 155000 - A01 - 700045

Année de production

F65L - Deep Black (018)

07715

07716

F65L - Polar White (018)

07568

06858

F65L - Titanium

F65L - Deep Black (015)

06858

06860

F65L - Polar White

2015 / 2018

2012 / 2014

2008 / 2011

2010 / 2012

2010 / 2013

2006 / 2012

2006 / 2013

2006 / 2010

2006 / 2009

2007 / 2009

2005

03464

CaravanStore (99)

> 9300125 - A03 - 701732

2000 / 2001

Numéro de série

05811

04420

F65 Top (05)

2004

F25

Année

Modèle et code

05812

04420

F65 Top (04)

2001 / 2006

03586 03464

F15

Référence

> 5800 - A03 - 700045 > 9305030 - A03 - 701732

Modèle

> 5000 - A03 - 700045

Numéro de série

F65s - Deep Black (015)

04420

F65 Top

2000 / 2003

Année

Type de store

F65s - Titanium (015)

03744

F60 Top

Référence

Stores manuels

Modèle

Stores avec installation sur le toit

fiammastore s to r e s | ta bl e a u d es m o d èl es et a nnée d e p r o d u c t io n

Utilisation

fiammastore

s to r e s | mo n ta g e s u r l a pa r o i

F45s informations générales • Longueur : 185-448 cm • Avancée : 100-250 cm • Longueur de la toile : 169-431 cm 85 mm A

finitions pour la toile :

Polar White

Royal Grey Royal Blue Sahara Evergreen Bordeaux

Titanium

Deep Black

136 mm

finitions pour le boîtier :

caractéristiques techniques • Équipement standard livré de série et plus de 90 adaptateurs spécifiques pour un montage sur véhicules de forme “non standard” • Versions sans adaptateurs de série disponibles (pages 56-57) • Perfect Closing : ouverture et fermeture silencieuse et rapide grâce au mécanisme de sécurité Auto-Lock et une fermeture impeccable grâce aux indicateurs visuels Dual Security • Support de rouleau : tension de toile parfaite • Articulation de pied renforcée • Illumination LED : un grand choix de modèles et de solutions d’éclairage à LED pour les bras, les tendeurs de store, le bandeau frontal et pour le boîtier (p. 270) • Kit Moteur : le Kit Moteur qui vous permet de motoriser votre store ; disponible comme accessoire • Double Guide : double rail sur le bandeau frontal (ø 7 mm) pour l’installation de deux façades ou d’autres accessoires • Sur demande disponible la version “gauche” avec treuil installé sur le côté gauche, boîtier Polar White et toile Royal Grey • Version ZIP (300-350) avec fermeture éclaire sur la toile pour association avec l’auvent Fiamma ZIP (page 155) Hauteur maximale conseillée pour installer le store si l’on utilise les pieds d’appui au sol. Une fois qu’on a dépassé cette hauteur, utiliser les fixations sur la paroi. Si nécessaire, se munir de la manivelle Crank Handle Telescopic. Stores

H max

F45s 190

F45s 230

2,6 m

F45s 260

2,4 m

F45s 300

2,9 m

F45s 325

2,9 m

F45s 350

3,4 m

F45s 375

3,4 m

F45s 400

3,4 m

F45s 425

3,4 m

F45s 450

3,4 m

avantages • Store avec manivelle, actionnement par treuil. Moteur en option • Anneau visible pour faciliter l’accrochage de la manivelle • Installation sur la paroi avec pattes standard livrées de série

accessoires

• Motor Kit F45s • Privacy Room • Privacy Room Light • Privacy Room Ultra Light • Blocker Pro / Blocker • Sun View XL • Shade Sun View

h MAX

FIAMMA • Tech Info

• Side Block

• Side W Pro • Side W Pro Shade • Sun View Side • Patio-Mat • Rafter (pour stores de 300 à 400 cm) • Rafter Pro

• Magicrafter / Pro • Kit Awning Pegs • Kit Awning Plate • Tie Down / S • Spoiler S • Kit Awning Hangers

• Kit Rain Guard • Kit Awning Arms Led • Kit Awning Led • Rafter Led • Led Awning Case • Crank Handle Telescopic

fiammastore

installation avec pattes standard

Y compris pour : F45s 190/230

F45s 190/230

M6 M6x50 M5

2x (120 mm)

M5x12

Y compris pour : F45s 260/300/325/350/375/400/425 ZIP 300/350

F45s 260/300/325 - ZIP 300

M6x50 M5 M5x12

1x (80 mm)

2x (120 mm)

Y compris pour : F45s 450

M6x50

F45s 350/375/400/425 - ZIP 350

F45s 450

M6 M5 M5x12

2x (400 mm)

1x (120 mm)

En cas d’impossibilité d’installation de l’étrier central (présence de meuble, cabine de douche etc.) ce dernier pourra être installé en position décentrée par rapport au milieu du store de MAX 10-15 cm.

FIAMMA • Tech Info

fiammastore

s to r e s | mo n ta g e s u r l a pa r o i

Longueur du store A

Longueur de la toile B

Avancée C

Surface d’ombre

Poids

F45s 190 Polar White*

185 cm

169 cm

100 cm

1,7 m²

11,5 kg

F45s 230 Polar White

231 cm

214 cm

150 cm

3,2 m²

16,5 kg

Description

F45s 260 Polar White

F45s 300 Polar White

F45s 350 Polar White

F45s 375 Polar White

F45s 400 Polar White**

F45s 425 Polar White**

F45s 450 Polar White**

263 cm

247 cm

308 cm

292 cm

348 cm

331 cm

375 cm

357 cm

398 cm

381 cm

423 cm

405 cm

448 cm

431 cm

200 cm

250 cm

4,9 m²

7,3 m²

8,3 m²

8,9 m²

9,5 m²

10,1 m²

10,8 m²

19,5 kg

23,0 kg

25,0 kg

26,0 kg

27,0 kg

28,2 kg

29,5 kg

Couleurs toile

Référence

EAN Code

Royal Grey

06280M01R

8004815354572

Royal Blue

06280M01Q

8004815355142

Royal Grey

06280P01R

8004815354954

Royal Blue

06280P01Q

8004815390952

Royal Grey

06280H01R

8004815352073

Royal Blue

06280H01Q

8004815351946

Sahara

06280H01S

8004815300555

Evergreen

06280H01E

8004815303082

Bordeaux

06280H01D

8004815302825

Royal Grey

06280A01R

8004815351717

Royal Blue

06280A01Q

8004815350437

Sahara

06280A01S

8004815286354

Evergreen

06280A01E

8004815286330 8004815286323

Bordeaux

06280A01D

Royal Grey

06280B01R

8004815351878

Royal Blue

06280B01Q

8004815351953 8004815286354

Sahara

06280B01S

Evergreen

06280B01E

8004815286415

Bordeaux

06280B01D

8004815286408

Royal Grey

06280S01R

8004815383527

Royal Blue

06280S01Q

8004815390891

Royal Grey

06280C01R

8004815350444

Royal Blue

06280C01Q

8004815351960

Sahara

06280C01S

8004815286439

Evergreen

06280C01E

8004815286491

Bordeaux

06280C01D

8004815286484

Royal Grey

06280Q01R

8004815370626

Royal Blue

06280Q01Q

8004815390921

Royal Grey

06280G01R

8004815349172

Royal Blue

06280G01Q

8004815351977

Sahara

06280G01S

8004815286590

Evergreen

06280G01E

8004815286576

Bordeaux

06280G01D

8004815302825

* Store pour porte d’entrée, se pose sans pieds. ** 1 tendeur de toile Rafter en aluminium anodisé livré d’origine. disponibles sur demande les stores avec toile Sahara, Evergreen, Bordeaux et sous quantité minimale à commander Sur demande disponible la version “gauche” avec treuil installé sur le côté gauche, boîtier Polar White et toile Royal Grey.

versions sans adaptateurs de série

Description

Longueur du store A

Longueur de la toile B

Avancée C

Surface d’ombre

Poids

Couleurs toile

Référence

EAN Code

F45s 260 Polar White

263 cm

247 cm

200 cm

4,9 m²

19,5 kg

Royal Grey

06280H33R

8004815438357

F45s 300 Polar White

308 cm

292 cm

250 cm

7,3 m²

23,0 kg

Royal Grey

06280A33R

8004815438364

F45s 350 Polar White

348 cm

331 cm

250 cm

8,3 m²

25,0 kg

Royal Grey

06280B33R

8004815438371

F45s 400 Polar White**

398 cm

381 cm

250 cm

9,5 m²

27,0 kg

Royal Grey

06280C33R

8004815438388

F45s 425 Polar White**

423 cm

405 cm

250 cm

10,1 m²

28,2 kg

Royal Grey

06280Q33R

8004815438401

F45s 450 Polar White**

448 cm

431 cm

250 cm

10,8 m²

29,5 kg

Royal Grey

06280G33R

8004815438395

** 1 tendeur de toile Rafter en aluminium anodisé livré d’origine.

FIAMMA • Tech Info

fiammastore

Description F45s 190 Titanium* F45s 230 Titanium F45s 260 Titanium F45s 300 Titanium F45s 350 Titanium F45s 375 Titanium F45s 400 Titanium** F45s 425 Titanium**

s to r e s | mo n ta g e s u r l a pa r o i

Longueur Longueur du store A de la toile B 185 cm

169 cm

231 cm

214 cm

263 cm

247 cm

308 cm

292 cm

348 cm

331 cm

375 cm

357 cm

398 cm

381 cm

423 cm

405 cm

Avancée C

Surface d’ombre

Poids

100 cm

1,7 m²

11,5 kg

150 cm 200 cm 250 cm 250 cm 250 cm 250 cm 250 cm

3,2 m² 4,9 m² 7,3 m² 8,3 m² 8,9 m² 9,5 m² 10,1 m²

16,5 kg 19,5 kg 23,0 kg 25,0 kg 26,0 kg 27,0 kg 28,2 kg

Couleurs toile

Référence

EAN Code

Royal Grey

06290M01R

8004815391287

Royal Blue

06290M01Q

8004815391270

Royal Grey

06290P01R

8004815391294

Royal Blue

06290P01Q

8004815391300

Royal Grey

06290H01R

8004815355036

Royal Blue

06290H01Q

8004815355159

Royal Grey

06290A01R

8004815353544

Royal Blue

06290A01Q

8004815356408

Royal Grey

06290B01R

8004815355074

Royal Blue

06290B01Q

8004815355166

Royal Grey

06290S01R

8004815391256

Royal Blue

06290S01Q

8004815391249

Royal Grey

06290C01R

8004815354602

Royal Blue

06290C01Q

8004815355173

Royal Grey

06290Q01R

8004815383510

Royal Blue

06290Q01Q

8004815391676

Royal Grey

06290G01R

8004815354626

F45s 450 Titanium**

448 cm

431 cm

250 cm

10,8 m²

29,5 kg

Royal Blue

06290G01Q

8004815355180

F45s 190 Deep Black*

185 cm

169 cm

100 cm

1,7 m²

11,5 kg

Royal Grey

06759M01R

8004815381844

F45s 230 Deep Black

231 cm

214 cm

150 cm

3,2 m²

16,5 kg

Royal Grey

06759P01R

8004815381905

F45s 260 Deep Black

263 cm

247 cm

200 cm

4,9 m²

19,5 kg

Royal Grey

06759H01R

8004815354701

F45s 300 Deep Black

308 cm

292 cm

250 cm

7,3 m²

23,0 kg

Royal Grey

06759A01R

8004815354725

F45s 325 Deep Black

323 cm

307 cm

250 cm

7,7 m²

23,0 kg

Royal Grey

348 cm

331 cm

250 cm

8,3 m²

25,0 kg

Royal Grey

06759U01R

8004815417383

F45s 350 Deep Black

06759B01R

8004815355104

F45s 375 Deep Black

375 cm

357 cm

250 cm

8,9 m²

26,0 kg

Royal Grey

06759S01R

8004815391614

F45s 400 Deep Black**

398 cm

381 cm

250 cm

9,5 m²

27,0 kg

Royal Grey

06759C01R

8004815350451

F45s 425 Deep Black**

423 cm

405 cm

250 cm

10,1 m²

28,2 kg

Royal Grey

06759Q01R

8004815391638

F45s 450 Deep Black**

448 cm

431 cm

250 cm

10,8 m²

29,5 kg

Royal Grey

06759G01R

8004815391621

versions sans adaptateurs de série

Description F45s 260 Deep Black F45s 300 Deep Black

Longueur du store A

Longueur de la toile B

Avancée C

Surface d’ombre 4,9 m²

19,5 kg

Royal Grey

06759H33R

8004815446161

308 cm

292 cm

250 cm

7,3 m²

23,0 kg

Royal Grey

06759A33R

8004815446178

263 cm

247 cm

200 cm

Poids

Couleurs toile

Référence

EAN Code

F45s 350 Deep Black

348 cm

331 cm

250 cm

8,3 m²

25,0 kg

Royal Grey

06759B33R

8004815458867

F45s 400 Deep Black**

398 cm

381 cm

250 cm

9,5 m²

27,0 kg

Royal Grey

06759C33R

8004815458874

F45s 425 Deep Black**

423 cm

405 cm

250 cm

10,1 m²

28,2 kg

Royal Grey

06759Q33R

8004815458881

F45s 450 Deep Black**

448 cm

431 cm

250 cm

10,8 m²

29,5 kg

Royal Grey

06759G33R

8004815458898

Remplacement des bras

Remplacement de la toile

Installation

FIAMMA • Tech Info

fiammastore

s to r e s | mo n ta g e s u r l a pa r o i

F45s VW T5/T6 informations générales • Longueur : 263-308 cm • Avancée : 200 cm • Longueur de la toile : 247-292 cm 85 mm

Polar White Titanium

finitions pour la toile : Royal Grey

Deep Black

136 mm

finitions pour le boîtier :

caractéristiques techniques • Étriers de montage : store pour la paroi F45s de 260 à 300, version spéciale pour VW T5/T6/T6.1 déjà équipée de série avec ses étriers de montage spécifiques • Perfect Closing : ouverture et fermeture silencieuse et rapide grâce au mécanisme de sécurité Auto-Lock et une fermeture impeccable grâce aux indicateurs visuels Dual Security • Support de rouleau : tension de toile parfaite • Articulation de pied renforcée • Illumination LED : un grand choix de modèles et de solutions d’éclairage à LED pour les bras, les tendeurs de store, le bandeau frontal et pour le boîtier (p. 270) • Double Guide : double rail sur le bandeau frontal (ø 7 mm) pour l’installation de deux façades ou d’autres accessoires • Boitier pré-percé pour faciliter le montage sur le véhicule avec les supports livrés en standard

avantages • Installation sur la paroi avec étriers spécifiques inclus • Spécifique pour les Mini-van VW T5/T6/T6.1 • Longueurs de 260 à 300 • Trois finitions de boîtier et de toile Royal Grey

accessoires

• Privacy Room • Privacy Room Light • Privacy Room Ultra Light • Blocker Pro / Blocker • Sun View XL • Side Block

FIAMMA • Tech Info

• Side W Pro • Sun View Side • Shade Sun View • Patio-Mat / Light • Rafter • Kit Awning Hangers

• Kit Awning Plate • Kit Awning Pegs • Kit Rain Guard Van • Kit Rain Guard California • Tie Down

• Tie Down S • Awning Arms Led • Kit Awning Led • Rafter Led Van • Crank Handle Standard

fiammastore

s to r e s | mo n ta g e s u r l a pa r o i

quelle est votre version de vw ? Le tableau suivant vous aidera à choisir le store adapté à votre VW en fonction de la longueur du véhicule et du type de rail monté côté conducteur. Étriers page 20.

Empattement court Right*

VW T5/T6/T6.1 sans profil en C VW T5/T6/T6.1 avec profil en C

VW T5/T6/T6.1 California VW T5/T6/T6.1 avec Multirail Reimo VW T5/T6/T6.1 avec Top-rail Brandrup Profil en C Volkswagen

Empattement long Right*

Longueur du véhicule 4892 mm Empattement 3000 mm

Longueur du véhicule 5292 mm Empattement 3400 mm

Store

F45s 260 standard

Étriers

98655-647

Store

Titanium 06290D01R Deep Black 06759D01R

Titanium 06290R01R Deep Black 06759R01R

Étriers

Inclus avec le store

Store

Polar White 06280E01R Titanium 06290E01R Deep Black 06759E01R

Étriers

Inclus avec le store

Store

F45s 260 standard

Étriers

98655Z156

Store

F45s 260 standard

Étriers

98655Z147

Right* = store à installer sur le côté droit (Right), conçu pour les véhicules avec conduite à gauche

Kit VW T5/T6 California inclus avec le F45s California

Kit VW T5/T6 Multivan Comfortline Transporter inclus avec le F45s Multivan Transporter

Description

Longueur du store A

Longueur de la toile B

Avancée C

Surface d’ombre

Poids

Référence

EAN Code

F45s 260 VW T5/T6 California Polar White

263 cm

247 cm

200 cm

4,94 m2

19,5 kg

06280E01R

8004815383503

F45s 260 VW T5/T6 M / T Titanium

263 cm

247 cm

200 cm

4,94 m

19,5 kg

06290D01R

8004815355043

F45s 260 VW T5/T6 California Titanium

263 cm

247 cm

200 cm

4,94 m2

19,5 kg

06290E01R

8004815355050

F45s 300 VW T5/T6 M / T Titanium*

308 cm

292 cm

200 cm

5,84 m²

22,0 kg

06290R01R

8004815355067

F45s 260 VW T5/T6 M / T Deep Black

263 cm

247 cm

200 cm

4,94 m2

19,5 kg

06759D01R

8004815354749

F45s 260 VW T5/T6 California Deep Black

263 cm

247 cm

200 cm

4,94 m2

19,5 kg

06759E01R

8004815354763

F45s 300 VW T5/T6 M / T Deep Black*

308 cm

292 cm

200 cm

5,84 m²

22,0 kg

06759R01R

8004815355098

M: Multivan T: Transporter C: California * = Empattement long Les F45s Titanium 260 et 300 VW T5/T6 Multivan, Transporter et California sont fournis d’origine avec leur kit de fixation (2 étriers), installation sans perçage Coloris de la toile : Royal Grey

Installation

FIAMMA • Tech Info

fiammastore

s to r e s | mo n ta g e s u r l a pa r o i

F45s PSA informations générales • Longueur : 263 cm • Avancée : 200 cm • Longueur de la toile : 247 cm 85 mm

finitions pour la toile :

Polar White

Royal Grey

Deep Black

136 mm

finitions pour le boîtier :

caractéristiques techniques • Étriers de montage : store pour la paroi F45s de 260, version spéciale pour PSA déjà équipée de série avec ses étriers de montage spécifiques • Perfect Closing : ouverture et fermeture silencieuse et rapide grâce au mécanisme de sécurité Auto-Lock et une fermeture impeccable grâce aux indicateurs visuels Dual Security • Support de rouleau : tension de toile parfaite • Articulation de pied renforcée • Illumination LED : un grand choix de modèles et de solutions d’éclairage à LED pour les bras, les tendeurs de store, le bandeau frontal et pour le boîtier (p. 270) • Double Guide : double rail sur le bandeau frontal (ø 7 mm) pour l’installation de deux façades ou d’autres accessoires

avantages • Installation sur la paroi avec étriers spécifi ques inclus • Spécifique pour les Mini-van PSA • Deux finitions de boîtier et de toile Royal Grey

Description

Longueur du store A

Longueur de la toile B

Avancée C

Surface d’ombre

Poids

Référence

EAN Code

F45s 260 PSA Polar White

263 cm

247 cm

200 cm

4,9 m²

19,5 kg

06280F01R

8004815406165

F45s 260 PSA Deep Black

263 cm

247 cm

200 cm

4,9 m²

19,5 kg

06759F01R

8004815406172

Le F45s PSA est fourni d’origine avec leur kit de fixation (2 étriers).

accessoires

• Privacy Room Light Van • Privacy Room Ultra Light Van • Blocker • Blocker Pro • Sun View XL

FIAMMA • Tech Info

• Side W Pro • Side Block • Shade Sun View • Patio-Mat / Light • Rafter Pro

• Kit Awning Plate • Kit Awning Pegs • Kit Rain Guard Van • Tie Down • Tie Down S

• Awning Arms Led • Kit Awning Led • Rafter Led Van • Crank Handle Standard

fiammastore

s to r e s | mo n ta g e s u r l a pa r o i

qu’avez-vous comme mini-van psa ? Le tableau suivant vous indique précisément pour quelles marques de véhicules, modèles, hauteurs, longueur et année de production le store PSA a été conçu. Marque

Citroën

Opel / Vauxhall

Peugeot

Modèle

Année

Hauteur - H1

Longueur - L

Jumpy III gén.

> 2016

1895 mm

4959 mm

Spacetourer

> 2016

1890 mm

4956 mm

Vivaro C

> 2019

1881/1940 mm

4959 mm

Zafira Life 2019 Vivaro Life 2019

> 2019

1890/1930 mm

4956 mm

Expert III gén.

> 2016

1881/1980 mm

4959 mm

Traveller

> 2016

1881/1940 mm

4959 mm

ProAce II

> 2016

1899/1940 mm

4959 mm

ProAce Verso

> 2016

1899 mm

4959 mm

Toyota

Store

F45s PSA

Étriers

inclus avec le store F45s PSA

Store

F45s PSA

Étriers

inclus avec le store F45s PSA

Store

F45s PSA

Étriers

inclus avec le store F45s PSA

Store

F45s PSA

Étriers

inclus avec le store F45s PSA

Store

F45s PSA

Étriers

inclus avec le store F45s PSA

Store

F45s PSA

Étriers

inclus avec le store F45s PSA

Store

F45s PSA

Étriers

inclus avec le store F45s PSA

Store

F45s PSA

Étriers

inclus avec le store F45s PSA

installation avec pattes standard

Installation

FIAMMA • Tech Info

fiammastore

s to r e s | mo n ta g e s u r l a pa r o i

F43van informations générales • Longueur : 270-310 cm • Avancée : 225-250 cm • Longueur de la toile : 257-287 cm

finitions pour le boîtier :

81 mm 81 mm

finitions pour la toile :

130 mm

Royal Grey 130 mm

Deep Black

B C

caractéristiques techniques • Actionnement par treuil avec fixation magnétique à l’intérieur du cache, grande commodité de la position si l’on considère la hauteur du montage du store sur vans • Ouverture du store avec inclinaison négative pour optimiser et profiter l’espace disponible sur toute la hauteur (max 2,20 m) • Conçu pour permettre de poser des LED dans le boîtier, fermeture du bandeau • frontal encastrable. • Une fois installé, sa forme compacte permettra une réduction de la hauteur maximale par rapport au sol facilitant de ce fait l’entrée dans les différents parkings • Triple rail: 2 rail dans le bandeau frontal, caché - 1 rail dans le boîtier • Pied de store télescopique et équipé d’une articulation de pied renforcée Set ecure Lock pour régler la hauteur du bandeau frontal • En option, kits de fixation spécifiques au véhicule treuil avec fixation magnétique

avantages • Treuil avec fixation magnétique • Spécifique pour les Mini-van • Forme compacte • Ouverture avec inclinaison négative

Description

Longueur du store A

F43van 270 Deep Black

270 cm

F43van 300 Deep Black

310 cm

Avancée C

Surface d’ombre

Poids

Référence

EAN Code

257 cm

225 cm

6,9 m²

19,0 kg

08833A01R

8004815452568

287 cm

250 cm

8,9 m²

21,5 kg

08833B01R

8004815452575

accessoires

• Room Van Premium • Blocker Pro 260 Van • Blocker • Sun View XL 100/260 • Side Block

Longueur de la toile B

• Shade Sun View • Rafter Led Van • Tie Down • Patio-Mat / Light • Kit Led Strip Awning F43van

FIAMMA • Tech Info

• Kit Awning Pegs • Kit Awning Plate • Kit Awning Hangers • Kit Rain Guard

fiammastore

s to r e s | mo n ta g e s u r l a pa r o i

installation du support L’auvent F43van est livré de série avec les supports correspondants (en jaune). Les supports optionnels spécifiques au véhicule (en rouge) correspondent au support standard de l’auvent.

Adaptateur spécifique Kit Ford Custom Lift Roof Adaptateur standard F43van vendu avec le store

rail

prédisposition led

FIAMMA • Tech Info

fiammastore

s to r e s | mo n ta g e s u r l a pa r o i

F45L informations générales • Longueur : 452-552 cm • Avancée : 250 cm • Longueur de la toile : 435-535 cm 97 mm

finitions pour la toile :

Polar White

Royal Grey

Titanium

Royal Blue

Deep Black

Sahara

Evergreen

161 mm

finitions pour le boîtier :

Bordeaux

caractéristiques techniques • Pattes de montage : équipement standard livré de série et plus de 90 adaptateurs spécifiques pour un montage sur véhicules de forme “non standard” • Perfect Closing : ouverture et fermeture silencieuse et rapide grâce au mécanisme de sécurité Auto-Lock et une fermeture impeccable grâce aux indicateurs visuels Dual Security • Support de rouleau : tension de toile parfaite, articulation de pied renforcée • Illumination LED : un grand choix de modèles et de solutions d’éclairage à LED pour les bras, les tendeurs de store, le bandeau frontal et pour le boîtier (p. 270) • Kit Moteur : le Kit Moteur qui vous permet de motoriser votre store ; disponible comme accessoire • Double Guide : double rail sur le bandeau frontal (ø 7 mm) pour l’installation de deux façades ou d’autres accessoires • Version ZIP (400-450) avec fermeture éclaire sur la toile pour association avec l’auvent Fiamma ZIP (page 155) Description

F45L 450 Polar White

F45L 500 Polar White

F45L 550 Polar White

Longueur Longueur du store A de la toile B

452 cm

502 cm

552 cm

435 cm

485 cm

535 cm

Avancée C

250 cm

Surface d’ombre

10,9 m²

12 m²

13,3 m²

Poids

39,0 kg

42,5 kg

46,5 kg

F45L 450 Titanium

452 cm

435 cm

250 cm

10,9 m²

39,0 kg

F45L 500 Titanium

502 cm

485 cm

250 cm

12 m²

42,5 kg

F45L 550 Titanium

552 cm

535 cm

250 cm

13,3 m²

46,5 kg

F45L 450 Deep Black

452 cm

435 cm

250 cm

10,9 m²

39,0 kg

F45L 500 Deep Black

502 cm

485 cm

250 cm

12 m²

42,5 kg

F45L 550 Deep Black

552 cm

535 cm

250 cm

13,3 m²

46,5 kg

Couleurs toile

avantages • Store à treuil pouvant être motorisé • Anneau visible pour faciliter l’accrochage de la manivelle • Installation sur la paroi avec pattes standard incluses • De structure robuste et renforcée

Référence

EAN Code

Royal Grey

06530-01R

8004815350468

Royal Blue

06530-01Q

8004815354893

Sahara

06530-01S

8004815305406

Evergreen

06530-01E

8004815311827

Bordeaux

06530-01D

8004815302108

Royal Grey

06530A01R

8004815354787

Royal Blue

06530A01Q

8004815355197

Sahara

06530A01S

8004815304287

Evergreen

06530A01E

8004815311834

Bordeaux

06530A01D

8004815302115

Royal Grey

06530B01R

8004815354800

Royal Blue

06530B01Q

8004815355203

Sahara

06530B01S

8004815309497

Evergreen

06530B01E

8004815303662

Bordeaux

06530B01D

8004815302122

Royal Grey

06532-01R

8004815355111

Royal Blue

06532-01Q

8004815355210

Royal Grey

06532A01R

8004815355128

Royal Blue

06532A01Q

8004815355227

Royal Grey

06532B01R

8004815355135

Royal Blue

06532B01Q

8004815355234

Royal Grey

06533-01R

8004815431785

Royal Grey

06533A01R

8004815431792

Royal Grey

06533B01R

8004815431808

1 Rafter tendeur de toile en aluminium anodisé livré de série.

FIAMMA • Tech Info

fiammastore

s to r e s | mo n ta g e s u r l a pa r o i

installation avec pattes standard Y compris pour : F45L 450/500-ZIP 400/450

M6x50

F45L 450/500-ZIP 400/450

F45L 550

M6 M5

2x (400 mm)

M5x12

M6x50 M5 M5x12

1x (120 mm)

Y compris pour : F45L 550

M6x50

M6 M5 M5x12

4x (400 mm) En cas d’impossibilité d’installation de l’étrier central (présence de meuble, cabine de douche etc.) ce dernier pourra être installé en position décentrée par rapport au milieu du store de MAX 10-15 cm.

Hauteur maximale conseillée pour installer le store si l’on utilise les pieds d’appui au sol. Une fois qu’on a dépassé cette hauteur, utiliser les fixations sur la paroi.

H max

Stores

h MAX

F45L 450

3,4 m

F45L 500

3,4 m

F45L 550

3,4 m

accessoires

• Motor Kit F45L • Privacy Room • Privacy Room Ultra Light • Blocker Pro • Sun View XL • Shade Sun View • Side W Pro / Pro Shade • Side Block

• Sun View Side • Patio-Mat / Light • Rafter Pro • Magicrafter Pro (seulement pour store de 450 cm) • Kit Awning Pegs • Kit Awning Plate • Tie Down / S

• Spoiler S • Kit Awning Hangers • Kit Repair Plus • Kit Rain Guard • Awning Arms Led • Kit Awning Led • Rafter Led • Led Awning Case

Installation

FIAMMA • Tech Info

fiammastore

s to r e s | mo n ta g e s u r l a pa r o i

F45eagle informations générales • Longueur : 366-466 cm • Avancée : 250 cm • Longueur de la toile : 335-435 cm

101 mm

97 mm

10,1 cm

Polar White

Royal Grey

165 mm

finitions pour la toile :

16,5 cm

finitions pour le boîtier :

161 mm

Stores

C C

Moteur

caractéristiques techniques • MotorKit : la motorisation électrique de série à 12V permet un ouverture et fermeture électrique, mais la fermeture manuelle est toutefois toujours possible en cas d’urgence. Moteur compact de petite taille, simplicité de construction, fiabilité et excellentes performances • Control system pour Motor Kit avec commande électrique pour la paroi • Les bras autoportants sont encore plus robustes grâce au bloc très solide en duraluminium Double Block qui rend superﬂue l’utilisation des pieds d’appui au sol • Wind-Detection System : détecteur de vent. Il se déclenche automatiquement et met en marche le moteur ainsi que la rétractation du store en cas de vent fort • Articulation robuste, inclinaison réglable de 5° à 17°. Angle d’inclinaison fixé d’origine à 10° • Livré de série avec Adapter sur toute la longueur, vis passantes livrées avec rehausses et plaquettes internes • Illumination LED : un grand choix de modèles et de solutions d’éclairage à LED pour les bras, les tendeurs de store, le bandeau frontal et pour le boîtier (p. 270)

avantages • Store motorisé sans pied de support équipé de détecteur de vent • Bras autoportants et réglage de l’inclination • Equipé avec dispositifs de sécurité électriques pour prévenir dommages au moteur/circuit

wind-detection system

control system pour motor kit avec commande électrique pour la paroi

Description

Longueur Longueur du store A de la toile B

Avancée C

Surface d’ombre

Poids

Couleurs toile

Référence

EAN Code

F45eagle 350

366 cm

335 cm

250 cm

8,3 m²

33,5 kg

Royal Grey

08590-01R

8004815421250

F45eagle 400

416 cm

385 cm

250 cm

9,6 m²

36,5 kg

Royal Grey

08590A01R

8004815421267

F45eagle 450

466 cm

435 cm

250 cm

11 m²

39,5 kg

Royal Grey

08590B01R

8004815421274

Important : vérifier qu’il est possible de monter le store F45eagle avec ses étriers sur toute la longueur du camping-car N’étant pas doté de pieds d’appui au sol, il est nécessaire que la structure du véhicule résiste au poids et à la tension du store ouvert. Fiamma décline toute responsabilité en cas d’endommagement des parois du véhicule ou d’infiltrations d’eau dérivant d’une mauvaise installation ou d’une installation sur des parois pas suﬃsamment résistantes.

accessoires

• Patio Mat / Light • Kit Rain Guard • Awning Arms Led

• Kit Awning Led • Led Awning Case • Shade Sun View

FIAMMA • Tech Info

Installation

fiammastore

s to r e s | mo n ta g e s u r l a pa r o i

SlideOut informations générales • Longueur : 168-278 cm • Avancée : 100 cm • Longueur de la toile : 162-272 cm C

78 mm

finitions pour la toile :

Polar White Deep Black

Royal Grey

B 96 mm

finitions pour le boîtier :

caractéristiques techniques • Conçu spécialement pour parois arrière ou pour la paroi des extensions pop-up • La toile du store s’enroule automatiquement et se déploie jusqu’à un mètre pour protéger le camping-car du soleil et garantir une plus grande résistance aux intempéries

ouverture du store

avantages • Store pour les parois mobiles • Installation sur la paroi avec pattes standard livrées de série

Description

Longueur Longueur du store A de la toile B

Avancée C

Surface d’ombre

Poids

Couleurs toile

Référence

EAN Code

SlideOut 200 Polar White

198 cm

192 cm

100 cm

1,9 m²

7,3 kg

Royal Grey

06902B01R

8004815355791

SlideOut 280 Polar White

278 cm

272 cm

100 cm

2,7 m²

10,0 kg

Royal Grey

06902D01R

8004815355807

SlideOut 200 Deep Black

198 cm

192 cm

100 cm

1,9 m²

7,3 kg

Royal Grey

07158B01R

8004815350512

SlideOut 280 Deep Black

278 cm

272 cm

100 cm

2,7 m²

10,0 kg

Royal Grey

07158D01R

8004815355937

Store livré avec étriers de fixation, sans bras ni pieds d’appui au sol. Destiné exclusivement aux parois mobiles.

Installation

FIAMMA • Tech Info

fiammastore

s to r e s | mo n ta g e s u r l a pa r o i

F80s informations générales • Longueur : 290-450 cm • Avancée : 200-250 cm • Longueur de la toile : 278-431 cm

153 mm

finitions pour la toile :

Polar White Titanium

Royal Grey Royal Blue

95 mm

finitions pour le boîtier :

113 mm

B C

Deep Black caractéristiques techniques

• Section compacte. Ligne plus compacte à parité de résistance tant pour le boîtier que pour le bandeau frontal : l’incidence sur l’aérodynamisme du véhicule est limitée due à une section réduite de 20% par rapport au F65s • Double prédisposition LED pour boîtier + bandeau frontal : à l’intérieur du boîtier et du bandeau frontal, présence d’emplacements pour l’ajout en option du kit d’éclairage sur toute la longueur LED Strip Awning (bande adhésive de 5 m) (p. 270) • Triple rail : le triple rail sur le bandeau frontal (ø 7 mm) permet de monter deux parois frontales et d’autres accessoires (par ex. Kit Awning Hangers) • Adaptateurs : le store est livré sans adaptateurs pour permettre de choisir les plus adaptés à chaque véhicule. Plus de 40 kits différents pour une adaptation à chaque profil. Le store F80s se monte également sur les adaptateurs des stores F65s/L • Motor Kit : le store peut être équipé avec le Motor Kit F80s Compact (avec interrupteur), Motor Kit F80s Plus (avec télécommande) ou Motor Kit F80s Advanced (gestion via l’application Fiamma) • Forme aérodynamique et compacte, produit très robuste • Possibilité de réglage de l’inclination du bandeau frontal

led boîtier et bandeau frontal Utilisation des LED même quand le store est complètement fermé

FIAMMA • Tech Info

F80s sur ducato Le store F80s permet d’ouvrir la porte latérale du Ducato même quand le store est déployé

fiammastore

s to r e s | mo n ta g e s u r l a pa r o i

réglage de l’inclination du bandeau frontal L’inclinaison du store a été préréglée en usine : si le bandeau frontal devait être trop haut et qu’il devenait diﬃcile de manœuvrer les bras du store, il est possible de baisser le bandeau frontal en retirant la rondelle (voir schéma). Déployer complètement le store mais avec grande précaution puisqu’au cours de cette opération les bras sont en tension. Ne pas intervenir sur les vis du dessous (A). Il est recommandé de conserver la rondelle pour de futures utilisations.

MAX

droite et gauche 2

(A)

Hauteur maximale conseillée pour installer le store si l’on utilise les pieds d’appui au sol. Une fois qu’on a dépassé cette hauteur, utiliser les fixations sur la paroi.

Stores

h MAX

F80s 290

2,4 m

F80s 320-340

2,8 m

F80s 370-400-425-450

3,4 m

FIAMMA • Tech Info

fiammastore

s to r e s | mo n ta ge s u r l a pa r o i

Pour les longueurs 370 et 400 avec installation sur Ducato H2 avec Kit 98655Z101, il est nécessaire d’ajouter le Kit Rain Guard F80/F65 de 50 cm réf. 98655Z019. Description

Longueur du store A

Longueur de la toile B

Avancée C

Surface d’ombre

Poids

F80s 290 Polar White

290 cm

278 cm

200 cm

5,6 m²

27,0 kg

F80s 320 Polar White

320 cm

308 cm

250 cm

7,7 m²

29,0 kg

F80s 340 Polar White

340 cm

328 cm

250 cm

8,2 m²

30,0 kg

F80s 370 Polar White

370 cm

358 cm

250 cm

9,0 m²

32,0 kg

F80s 400* Polar White

400 cm

388 cm

250 cm

9,7 m²

34,0 kg

F80s 425* Polar White

425 cm

412 cm

250 cm

10,3 m²

35,0 kg

F80s 450* Polar White

450 cm

431 cm

250 cm

10,8 m²

36,5 kg

F80s 290 Titanium

290 cm

278 cm

200 cm

5,6 m²

27,0 kg

F80s 320 Titanium

320 cm

308 cm

250 cm

7,7 m²

29,0 kg

F80s 340 Titanium

340 cm

328 cm

250 cm

8,2 m²

30,0 kg

F80s 370 Titanium

370 cm

358 cm

250 cm

9,0 m²

32,0 kg

F80s 400* Titanium

400 cm

388 cm

250 cm

9,7 m²

34,0 kg

F80s 425* Titanium

425 cm

412 cm

250 cm

10,3 m²

35,0 kg

F80s 450* Titanium

450 cm

431 cm

250 cm

10,8 m²

36,5 kg

F80s 290 Deep Black

290 cm

278 cm

200 cm

5,6 m²

27,0 kg

F80s 320 Deep Black

320 cm

308 cm

F80s 340 Deep Black

340 cm

F80s 400* Deep Black

400 cm

388 cm

F80s 450* Deep Black

450 cm

431 cm

F80s 370 Deep Black

F80s 425* Deep Black

370 cm 425 cm

Remplacer la toile

358 cm 412 cm

7,7 m²

250 cm

30,0 kg

9,7 m²

34,0 kg

10,8 m²

36,5 kg

10,3 m²

250 cm

Remplacer le support de fixation des pieds

8,2 m²

9,0 m²

250 cm

29,0 kg

Remplacer le pied de support

32,0 kg 35,0 kg

Royal Grey

Référence

EAN Code

07830A01R

8004815377618

Royal Blue

07830A01Q

8004815390082

07830B01R

8004815386610

Royal Blue

07830B01Q

8004815390099

07830C01R

8004815386627

Royal Blue

07830C01Q

8004815390105

07830D01R

8004815379902

Royal Blue

07830D01Q

8004815390112

07830E01R

8004815386634

07830E01Q

8004815390129

Royal Grey Royal Grey Royal Grey Royal Grey Royal Blue

Royal Grey

07830F01R

8004815386641

Royal Blue

07830F01Q

8004815390136

07830G01R

8004815386658

Royal Blue

07830G01Q

8004815390143

Royal Grey Royal Grey

07832A01R

8004815377632

Royal Blue

07832A01Q

8004815390228

07832B01R

8004815386719

Royal Blue

07832B01Q

8004815390235

07832C01R

8004815386726

Royal Blue

07832C01Q

8004815390242

07832D01R

8004815386733

Royal Blue

07832D01Q

8004815390259

07832E01R

8004815386740

Royal Blue

07832E01Q

8004815390266

07832F01R

8004815386757

Royal Blue

07832F01Q

8004815390273

07832G01R

8004815386764

Royal Blue

07832G01Q

8004815390280

Royal Grey Royal Grey Royal Grey Royal Grey Royal Grey Royal Grey Royal Grey

Royal Grey Royal Grey

Royal Grey

07831A01R

8004815377625

07831B01R

8004815386665

07831C01R

8004815386672

07831D01R

8004815386207

Royal Grey

07831E01R

8004815386689

07831F01R

8004815386696

Royal Grey

07831G01R

8004815386702

Royal Grey

* 1 Rafter tendeur de toile en aluminium inclus.

accessoires

• Motor Kit F80s • Kit Telescopic Rafter Arm F80s • Privacy Room / P. R. Light • Privacy Ultra Light • Blocker / Pro • Sun View XL • Shade Sun View • Side W Pro / Shade / Block • Sun View Side • Patio-Mat / Light

328 cm

250 cm

Couleurs toile

FIAMMA • Tech Info

• Rafter / Pro • Rafter LED • Magicrafter / Pro • Kit Awning Pegs / Plate • Kit Awning Hangers • Tie Down / S • Kit Rain Guard • Awning Arms Led • Kit Awning LED • Kit Led Strip Awning

Installation

fiammastore

s to r e s | mo n ta g e s u r l a pa r o i

F80s Ducato

Kit Rain Guard Slim

153 mm

Kit Cover F80s Ducato

113 mm

• Longueur : 320, 370 et 400 cm • Avancée : 250 cm • Longueur de la toile : 308 et 358 cm

95 mm

informations générales

finitions pour le boîtier : Deep Black

B C

finitions pour la toile : Royal Grey

caractéristiques techniques • Étriers de montage : store pour le toit F80s 320, 370 et 400, version spéciale pour Fiat Ducato déjà équipée de série avec ses étriers de montage spécifiques avec finition noir • Le Kit Rain Guard Slim, joint d’étanchéité évitant l’écoulement de l’eau le long des parois du véhicule • Le Kit Cover, caches pour une meilleure intégration du store à la ligne du véhicule • Double prédisposition LED pour boîtier + bandeau frontal : à l’intérieur du boîtier et du bandeau frontal, présence d’emplacements pour l’ajout en option du kit d’éclairage sur toute la longueur LED Strip Awning (bande adhésive de 5 m) (p. 270) • Triple rail : le triple rail sur le bandeau frontal (ø 7 mm) permet de monter deux parois frontales et d’autres accessoires (par ex. Kit Awning Hangers) • Motor Kit : le store peut être équipé avec le Motor Kit F80s Compact (avec interrupteur), Motor Kit F80s Plus (avec télécommande) ou Motor Kit F80s Advanced (gestion via l’application Fiamma)

Marque

Modèle

Fiat

Ducato III-IV série

Citroën

Jumper II-III série

Peugeot

Boxer II-III série

Description

Longueur du store A

Longueur de la toile B

Avancée C

F80s Ducato 320 Deep Black

320 cm

308 cm

250 cm

F80s Ducato 370 Deep Black

F80s Ducato 400 Deep Black

370 cm

400 cm

358 cm

250 cm

Année

Hauteur - H2

Longueur - L2

Longueur - L3

Longueur - L4

≥ 2016

2425 mm

5413 mm

5998 mm

6363 mm

Surface d’ombre

Poids

Couleurs toile

Référence

EAN Code

7,7 m²

29,0 kg

Royal Grey

07831N02R

8004815438326

07831P02R

8004815438333

07831Q02R

8004815438319

9,0 m²

32,0 kg

Royal Grey

accessoires

• Motor Kit F80s • Privacy Room / P. R. Light • Privacy Ultra Light • Blocker / Pro • Sun View XL • Shade Sun View • Side W Pro / Shade / Block • Sun View Side • Patio-Mat / Light

• Rafter / Pro • Rafter LED • Magicrafter / Pro • Kit Awning Pegs / Plate • Kit Awning Hangers • Tie Down / S • Awning Arms Led • Kit Awning LED • Kit Led Strip Awning

Installation Kit

Installation F80s

FIAMMA • Tech Info

fiammastore

s to r e s | mo n ta g e s u r l e t o it

F80L informations générales • Longueur : 454-579 cm • Avancée : 275 cm • Longueur de la toile : 438-580 cm

Royal Grey

Titanium

124 mm

Polar White

157 mm

finitions pour la toile : Royal Blue

Deep Black

104 mm

finitions pour le boîtier :

B C

caractéristiques techniques • Bras avec plus grand diamètre pour plus de robustesse et avancée de 275 cm • Rain Guard : joint d’étanchéité livré de série • Double prédisposition LED pour boîtier + bandeau frontal : à l’intérieur du boîtier et du bandeau frontal, présence d’emplacements pour l’ajout en option du kit d’éclairage sur toute la longueur LED Strip Awning (bande adhésive de 5 m) (p. 270) • Triple rail : le triple rail sur le bandeau frontal (ø 7 mm) permet de monter deux parois frontales et d’autres accessoires (par ex. Kit Awning Hangers) • Adaptateurs : le store est livré sans adaptateurs pour permettre de choisir les plus adaptés à chaque véhicule. Le store F80L se monte également sur les adaptateurs des stores F65L • Embouts en plastique et caches en aluminium verni • Forme aérodynamique et compacte, produit très robuste • Possibilité de réglage de l’inclination du bandeau frontal

Description

Longueur du store A

Longueur de la toile B

Avancée C

Surface d’ombre

Poids

F80L 450 Polar White *

454 cm

438 cm

275 cm

12 m²

43,8 kg

F80L 500 Polar White *

497 cm

480 cm

275 cm

13,2 m²

46,5 kg

F80L 550 Polar White **

547 cm

530 cm

275 cm

14,6 m²

50,0 kg

F80L 600 Polar White **

597 cm

580 cm

275 cm

16 m²

54,5 kg

F80L 450 Titanium *

454 cm

438 cm

275 cm

12 m²

43,8 kg

F80L 500 Titanium *

497 cm

480 cm

275 cm

13,2 m²

46,5 kg

F80L 550 Titanium **

547 cm

530 cm

275 cm

14,6 m²

50,0 kg

Couleurs toile

Référence

EAN Code

Royal Grey

07840G01R

8004815411084 8004815422790

Royal Blue

07840G01Q

Royal Grey

07840H01R

8004815417178

Royal Blue

07840H01Q

8004815422806

Royal Grey

07840L01R

8004815417185

Royal Blue

07840L01Q

8004815422813

Royal Grey

07840M01R

8004815417192 8004815422820

Royal Blue

07840M01Q

Royal Grey

07842G01R

8004815422714

Royal Blue

07842G01Q

8004815422776

Royal Grey

07842H01R

8004815422721

Royal Blue

07842H01Q

8004815422783

Royal Grey

07842L01R

8004815422738

Royal Blue

07842L01Q

8004815422769

Royal Grey

07842M01R

8004815422745 8004815422752

F80L 600 Titanium **

597 cm

580 cm

275 cm

16 m²

54,5 kg

Royal Blue

07842M01Q

F80L 450 Deep Black *

454 cm

438 cm

275 cm

12 m²

43,8 kg

Royal Grey

07841G01R

8004815422851

F80L 500 Deep Black *

497 cm

480 cm

275 cm

13,2 m²

46,5 kg

Royal Grey

07841H01R

8004815422868

F80L 550 Deep Black **

547 cm

530 cm

275 cm

14,6 m²

50,0 kg

Royal Grey

07841L01R

8004815422875

F80L 600 Deep Black **

597 cm

580 cm

275 cm

16 m²

54,5 kg

Royal Grey

07841M01R

8004815422882

* 1 Rafter tendeur de toile en aluminium inclus ** 2 Rafter tendeur de toile en aluminium inclus

FIAMMA • Tech Info

fiammastore

s to r e s | mo n ta g e s u r l e t o it

réglage de l’inclination du bandeau frontal L’inclinaison du store a été préréglée en usine : si le bandeau frontal devait être trop haut et qu’il devenait diﬃcile de manœuvrer les bras du store, il est possible de baisser le bandeau frontal en retirant la plaquette de réglage (voir schéma). Déployer complètement le store mais avec grande précaution puisqu’au cours de cette opération les bras sont en tension. Il est recommandé de conserver la plaquette de réglage pour de futures utilisations.

MAX

droite et gauche

Hauteur maximale conseillée pour installer le store si l’on utilise les pieds d’appui au sol. Une fois qu’on a dépassé cette hauteur, utiliser les fixations sur la paroi.

Stores

h MAX

F80L 450

3,4 m

F80L 500

3,4 m

F80L 550

3,4 m

F80L 600

3,4 m

avantages • Longueur de 450 à 600 • Avancée 275 cm • Conçu pour recevoir deux bandeaux LED

accessoires

• Kit Telescopic Rafter Arm F80s • Privacy Room • Blocker / Pro • Sun View XL • Shade Sun View • Side W Pro

• Sun View Side • Patio-Mat / Light • Rafter • Magicrafter Pro (450cm) • Kit Awning Pegs / Plate • Kit Awning Hangers

• Tie Down / S • Kit Rain Guard • Awning Arms Led • Kit Awning LED • Kit LED Strip Awning

Installation F80L

FIAMMA • Tech Info

fiammastore

s to r e s | mo n ta g e s u r l e t o it

F65eagle informations générales • Longueur : 320-420 cm • Avancée : 250 cm • Longueur de la toile : 285-380 cm 183 mm

Polar White Titanium

finitions pour la toile : Royal Grey

165 mm

finitions pour le boîtier :

B C

caractéristiques techniques • Motor Kit : la motorisation électrique de série à 12V permet un ouverture et fermeture électrique, mais la fermeture manuelle est toutefois toujours possible en cas d’urgence. Moteur compact de petite taille, simplicité de construction, fiabilité et excellentes performances • Control System pour Motor Kit avec panneau de commande à paroi • Couvercle renforcé : le profil double paroi avec renfort interne garantit une résistance élevée aux torsions latérales auxquelles le store est soumis • Bandeau frontal compact et multifonctionnel : pour une union réussie avec les véhicules et pour une robustesse accrue • Support de rouleau : tension de toile parfaite • Support Double Block : permet de régler l’angle d’inclinaison de 5° à 17° et renforce les bras autoportants rendant ainsi superﬂue l’utilisation de pieds d’appui au sol • Illumination LED : rail sur le bandeau frontal pour le kit d’éclairage à LED sur toute la longueur. Possibilité d’ajouter les LED même sur les bras du store (p. 270) • Se monte exclusivement sur des adaptateurs. Étriers de montage à acheter séparément : Réf. 98655-776, 98655-936, 98655-768, 98655Z010 • Wind Detection System : dispositif innovateur de détection du vent. Il se déclenche automatiquement et met en marche le moteur 12V commandant ainsi la rétractation du store en cas de vent fort pour le protéger des rafales

wind-detection system

avantages • Store motorisé 12V sans pied de support équipé de détecteur de vent • La version Ducato est livrée de série avec adaptateur sur toute la longueur • Bras autoportants et réglage de l’inclination • Equipé avec dispositifs de sécurité électriques pour prévenir dommages au moteur/ circuit

accessoires

• Patio Mat / Light • Kit Rain Guard • Awning Arms Led

FIAMMA • Tech Info

• Kit Led Strip Awning • Shade Sun View

fiammastore

s to r e s | mo n ta g e s u r l e t o it

F65eagle ducato Version spéciale du store F65eagle conçue pour une installation sur le toit des fourgons Fiat Ducato, Citroën Jumper et Peugeot Boxer. La version F65eagle Ducato est destinée exclusivement à une installation sur les véhicules Fiat Ducato, Citroën Jumper et Peugeot Boxer, version H2, produits après 2006, dans les longueurs L2, L3 et L4. Le store est livré de série avec un gros étrier pour la fixation sur le véhicule. Avec la version Ducato, l’adaptateur sur toute la longueur de série.

control system pour motor kit avec panneau de commande à paroi

Description

Longueur du store A

Longueur de la toile B

Avancée C

Surface d’ombre

Poids

Couleurs toile

Référence

EAN Code

F65eagle 400 Polar White

420 cm

380 cm

250 cm

9,5 m²

37,5 kg

Royal Grey

08540C01R

8004815419073

F65eagle 400 Titanium

420 cm

380 cm

250 cm

9,5 m²

37,5 kg

Royal Grey

08542C01R

8004815419097

F65eagle Ducato 319 Polar White

320 cm

285 cm

250 cm

7,2 m²

30,0 kg

Royal Grey

08540F01R

8004815422165

F65eagle Ducato 369 Polar White

370 cm

335 cm

250 cm

8,3 m²

34,0 kg

Royal Grey

08540G01R

8004815422172

F65eagle Ducato 399 Polar White

405 cm

369 cm

250 cm

9,2 m²

37,0 kg

Royal Grey

08540H01R

8004815422189

Important : vérifier qu’il est possible de monter le store F65eagle avec ses étriers sur toute la longueur du camping-car N’étant pas doté de pieds d’appui au sol, il est nécessaire que la structure du véhicule résiste au poids et à la tension du store ouvert. Fiamma décline toute responsabilité en cas d’endommagement des parois du véhicule ou d’infiltrations d’eau dérivant d’une mauvaise installation ou d’une installation sur des parois pas suﬃsamment résistantes.

Installation

Installation F65eagle Ducato

FIAMMA • Tech Info

fiammastore

s to r e s | mo n ta g e s u r l e t o it

F40van informations générales • Longueur : 210-270 cm • Avancée : 150-225 cm • Longueur de la toile : 199-257 cm A

Royal Grey

152 mm B

76 mm

68 mm

Deep Black

finitions pour la toile : 89 mm

finitions pour le boîtier :

caractéristiques techniques • Montage rapide : facilité et rapidité de montage et démontage des pattes d’installation surbaissées et rétractables • Bras renforcés de diamètre réduit (Arms Reverse System) : le bras du store se déploie avec un angle d’inclinaison de zéro degré et peut monter vers le haut de 5° pour tirer le meilleur parti de l’espace disponible en hauteur sous le store et pour n’entraver ni l’ouverture ni la fermeture de la porte latérale quand le store est déployé. Pieds de store avec 4 orifices permettant d’augmenter l’inclination du bandeau frontal vers le bas et faire s’écouler l’eau de pluie. • Finitions de style automobile • Compact et intégré : de diamètre réduit, le boîtier garantit un encombrement minimum et rend le store plus aérodynamique et compact, il permet ainsi d’accéder plus facilement dans de nombreux garages souterrains • Pieds d’appui Flat : ouverture rapide et précise grâce à ses positions préréglées en usine • Rail frontal : (ø 7 mm) permet l’installation de parois frontales et d’autres accessoire • Ne convient pas aux véhicules à toit relevable

MAX

avantages • Installation sur le toit avec pattes surbaissées encombrement minimal, porte-à-faux réduit, extra compact • Finitions de style automobile • Tension de toile parfaite grâce au déroulement horizontal supérieur • Ouverture avec inclinaison négative

Room Van Premium :

fermeture adaptée au F40van. S’installe facilement sans aucun piquet mais très simplement grâce aux rails de série intégrés, fixation sur les bras.

accessoires

• Room Van Premium • Sun View XL 260 • Tie Down • Patio-Mat / Light • Rafter Led Van

• Kit Awning Pegs • Kit Awning Plate • Kit Awning Hangers • Kit Rain Guard

FIAMMA • Tech Info

h 190 Room Van Premium

fiammastore

s to r e s | mo n ta g e s u r l e t o it

installation - pour mini-vans vw T5/T6 (empattement court) Installation possible sur VW T5 et T6 ayant empattement court (L1 H1). Installation non compatible sur les véhicules avec toit relevable ni sur Volkswagen California. Si le véhicule est équipé de profil en C, il faudra retirer le rail et placer les adaptateurs aux endroits prévus à cet effet. Kit d’installation (Kit VW T5/T6 pour F40van, Réf. 98655Z152) optionnel, installation simplifiée sans perçage grâce aux étriers intégrés au toit du véhicule.

pattes surbaissées (vw T5/T6)

Le store F40 VAN est équipé avec boitier pré-percé pour permettre l’insertion de la vis de sécurité (avec écrou) Types de véhicules et Adaptateur Marque

Modèle

Véhicules équivalents

Hauteur H

Empattement L

De À l’année ≥ l’année ≤

Ford

Custom

Transit Custom / Tourneo Custom

2012

98655Z044 98655Z046*

Ford

Custom

Transit Custom / Tourneo Custom

2012

98655Z045

2014

Information

Adaptateur F40

Mercedes

V Class Vito III série - Long

Nissan

NV 350

Nissan Impendulo / Isuzu Como II série / Mitsubishi Fuso Canter Van

2012

98655Z041*

Renault

Trafic III série

Nissan NV 300 / Opel Vivaro / Vauxhall Vivaro / Fiat Talento

2014

98655Z087

Renault

Trafic III série

Nissan NV 300 / Opel Vivaro / Vauxhall Vivaro / Fiat Talento

2014

98655Z088

Transporter T5

VW T5 Caravelle / VW T5 Multivan

2003

Transporter T6

VW T6 Caravelle / VW T6 Multivan

2014

W447

2014

98655Z078

sans profil en C sur le toit

98655Z152 98655Z153*

sans profil en C sur le toit

98655Z152 98655Z153*

* pour conduite à droite Longueur du store A

Longueur de la toile B

F40van 210

210 cm

F40van 270

270 cm

Description

Avancée C

Surface d’ombre

Poids

Couleurs toile

Référence

199 cm

150 cm

257 cm

225 cm

2,9 m²

17,0 kg

Royal Grey

07503Q01R

8004815452513

5,8 m²

19,0 kg

Royal Grey

07503H01R

8004815349141

EAN Code

Kit d’installation disponible en option.

Remplacement de la toile

Remplacement des bras

Installation

FIAMMA • Tech Info

fiammastore

s to r e s | mo n ta g e s u r l e r a il

CaravanStore / XL informations générales • Longueur : 193-547 cm • Avancée : 180-250 cm • Longueur de la toile : 162-515 cm

coleur de l’éetui :

finitions pour la toile :

Gris

A C

Royal Grey

150 mm

Royal Blue

caractéristiques techniques • Installation sur le rail • Étui renforcé : le store est logé dans un étui souple en tissu anti-déchirures, doté d’une fermeture éclair pratique et robuste autolubrifiante. • Pieds intégrés : tous les tubes sont de série et contenus à l’intérieur du rouleau. Montage et démontage ultra rapides parce que les tubes sont articulés et télescopiques. • Support paroi : kit en caoutchouc pour garantir une meilleure protection de la paroi du véhicule • Tube d’enroulement : renforcé pour contenir l’ensemble rafter-pieds de store, réalisé pour supporter la nouvelle avancée XL. Ce dispositif permet l’enroulement de la toile dans les deux sens tout en garantissant une grande facilité de manoeuvre • Version ZIP avec fermeture éclair sur le toile pour association à le Caravanstore ZIP XL (page 156)

85 mm

Support paroi

reglage facile Dispositif de réglage de la tension des bras/rafter pour une plus grande précision d’ajustement de la force de tension de la toile

PUSH

accessoires

• Privacy Room CS Light • Blocker • Blocker Pro • Sun View XL

FIAMMA • Tech Info

• Shade Sun View • Sun View Side • Side W Pro • Side W CS

• Rafter CaravanStore / XL • Rafter Led Caravanstore • Kit Awning Hangers • Kit Awning Pegs

• Kit Awning Plate • Tie Down S CS • Patio-Mat / Light

fiammastore

s to r e s | mo n ta g e s u r l e r a il

ouverture partielle du caravanstore La possibilité d’ouverture partielle du CaravanStore existe pour les mesures de 360 à 550. ATTENTION ! L’ouverture partielle du store est possible seulement avec la modalité de fixation des pieds d’appui sur la paroi. La toile doit toujours se présenter enroulée vers le haut. Effectuer l’opération à deux.

CS XL

Description

Longueur Longueur Avancée du store A de la toile B C

Hauteur max du sol D

Surface d’ombre

Poids

CStore 190

193 cm

195 cm 195 cm

2,9 m2

6,0 kg

162 cm

180 cm

CStore 225

235 cm

202 cm

225 cm

4,5 m2

7,5 kg

CStore 255

264 cm

232 cm

225 cm

5,2 m2

8,5 kg

CStore XL 280

286 cm

254 cm

250 cm

225 cm

6,4 m2

10,1 kg

CStore XL 310

316 cm

284 cm

250 cm

225 cm

7,1 m2

11,2 kg

CStore XL 360

366 cm

334 cm

250 cm

225 cm

8,4 m2

12,3 kg

CStore XL 410*

415 cm

384 cm

250 cm

225 cm

9,6 m2

13,5 kg

CStore XL 440**

448 cm

414 cm

250 cm

225 cm

10,4 m2

14,6 kg

CStore XL 500***

497 cm

465 cm

250 cm

225 cm

11,6 m2

15,8 kg

CStore XL 550***

547 cm

515 cm

250 cm

225 cm

12,9 m2

16,9 kg

Couleurs toile

Couleur étui

Référence

EAN Code

Royal Grey

gris

06760-01R

8004815353803

Royal Blue

gris

06760-01Q

8004815353797

Royal Grey

gris

06760A01R

8004815353902

Royal Blue

gris

06760A01Q

8004815353896

Royal Grey

gris

06760B01R

8004815353919

Royal Blue

gris

06760B01Q

8004815353926

Royal Grey

gris

07740C01R

8004815367725

Royal Blue

gris

07740C01Q

8004815367718

Royal Grey

gris

07740D01R

8004815367749

Royal Blue

gris

07740D01Q

8004815367732

Royal Grey

gris

07740E01R

8004815367763

Royal Blue

gris

07740E01Q

8004815367756

Royal Grey

gris

07740F01R

8004815367787 8004815367770

Royal Blue

gris

07740F01Q

Royal Grey

gris

07740G01R

8004815367800

Royal Blue

gris

07740G01Q

8004815367794

Royal Grey

gris

07740H01R

8004815367824

Royal Blue

gris

07740H01Q

8004815367817

Royal Grey

gris

07740L01R

8004815367848

Royal Blue

gris

07740L01Q

8004815367831

* 1 Tendeur de toile Rafter CaravanStore livrés d’origine ** 1 Tendeur de toile Rafter CaravanStore et 1 CaravanStore Support Leg livrés d’origine *** 2 Tendeurs de toile Rafter CaravanStore livrés d’origine

Remplacement de la toile

Remplacement du bouchon rouleau

Remplacement des rivets SNIP SNAP

CStore 190 - 225 - 255

Installation

FIAMMA • Tech Info

fiammastore

s to r e s | mo n ta g e s u r l e r a il

F35pro informations générales • Longueur : 183-303 cm • Avancée : 180-225 cm • Longueur de la toile : 162-282 cm 80 mm

A C

Titanium

Deep Black

finitions pour la toile : Royal Grey Royal Blue

95 mm

finitions pour le boîtier :

caractéristiques techniques • Boîtier solide : le store est logé dans un boîtier en aluminium anodisé ultra-léger, Titanium ou Deep Black • Pieds intégrés : tous les tubes sont contenus dans l’étui, pratiques à sortir et à ranger car articulés et télescopiques • Rouleau : permet l’enroulement de la toile dans les deux sens garantissant une très grande facilité d’utilisation • Installation rapide : avec pattes de montage en option se fixant ou sur les parois ou sur les barres de toit. Mettre ou enlever le store des barres de toit sera très facile grâce à un kit de montage en option (sans perçage). Le store peut même être fixé par emboîtement directement dans le rail de la caravane sans utilisation d’étriers supplémentaires. Blocage par vis de sécurité

possibilité de montage

avantages • Store manuel, léger et pratique à utiliser • Installation sur la paroi ou sur les barres de toit avec de pattes de montage spécifiques ou sur le rail

restauration de l’ouverture

La réinitialisation permet d’augmenter le degré de sortie de la goupille

accessoires

• Privacy Room CS Light • Blocker Pro • Blocker • Sun View XL

FIAMMA • Tech Info

• Shade Sun View • Side W Pro • Side W CS/F35 • Sun View Side

• Patio-Mat / Light • Rafter Caravanstore • Tie Down CS • Kit Awning Hangers

• Kit Awning Pegs • Kit Awning Plate • Safety Strip

fiammastore

s to r e s | mo n ta g e s u r l e r a il

ouverture rapide

APPUYER

Description F35pro 180 Titanium

Longueur Longueur du store A de la toile B 183 cm

162 cm

Avancée C 180 cm

Hauteur max Surface du sol D d’ombre 195 cm

2,9 m2

Poids 8,5 kg

F35pro 220 Titanium

223 cm

202 cm

225 cm

4,5 m2

10,5 kg

F35pro 250 Titanium

253 cm

232 cm

225 cm

5,2 m2

11,5 kg

F35pro 270 Titanium

273 cm

254 cm

225 cm

5,7 m2

F35pro 300 Titanium

303 cm

288 cm

225 cm

235 cm

6,4 m2

F35pro 180 Deep Black

183 cm

162 cm

180 cm

195 cm

2,9 m

F35pro 220 Deep Black

223 cm

202 cm

225 cm

4,5 m2

13,0 kg 14,0 kg

Couleurs toile

Référence

EAN Code

Royal Grey

06762-01R

8004815354336

Royal Blue

06762-01Q

8004815354251

Royal Grey

06762A01R

8004815354268

Royal Blue

06762A01Q

8004815354343

Royal Grey

06762B01R

8004815354350

Royal Blue

06762B01Q

8004815354275

Royal Grey

06762C01R

8004815354367

Royal Blue

06762C01Q

8004815350499

Royal Grey

06762D01R

8004815350505

Royal Blue

06762D01Q

8004815354282

8,5 kg

Royal Grey

06458-01R

8004815422837

10,5 kg

Royal Grey

06458A01R

8004815363130

F35pro 250 Deep Black

253 cm

232 cm

225 cm

5,2 m

11,5 kg

Royal Grey

06458B01R

8004815350925

F35pro 270 Deep Black

273 cm

254 cm

225 cm

5,7 m2

13,0 kg

Royal Grey

06458C01R

8004815354640

F35pro 300 Deep Black

303 cm

288 cm

225 cm

235 cm

6,4 m2

14,0 kg

Royal Grey

06458D01R

8004815422844

Installation

FIAMMA • Tech Info

fiammastore

s to r e s | mo n ta g e s u r l a pa r o i

Compass B

informations générales • Longueur : 183-303 cm • Avancée : 180-225 cm • Longueur de la toile : 162-282 cm

91 mm

étui :

Silver Noir

Gris clair

162 mm

finitions pour la toile :

C E

21 mm

caractéristiques techniques • Ouverture en éclipse : le déploiement du store, par actionnement manuel, se fait tout autour du véhicule sur 270° garantissant ainsi rapidement une grande surface d’ombre aussi bien sur l’avant que sur l’arrière du véhicule • Support vertical : pour une tension parfaite de la toile • Étui : en tissu (polyester pour la version noire et PVC pour la version argent) de haute qualité, extrêmement résistant et anti-UV, avec fermetures Éclair • Toile : la toile est unie à l’étui grâce à une fermeture Éclair. En cas de besoin la toile peut être enlevée. En polyester gris clair, résistante à l’épreuve du temps, imperméable, anti-salissures et ne se froisse pas • Bonne résistance à la torsion : sa robuste structure de support en aluminium dans la partie postérieure de l’étui garantit une très bonne résistance à la torsion et permet de monter les pattes d’installation Fiamma spécifiques • Pieds intégrés : pas besoin de les démonter pour remettre le store dans son étui. Temps d’ouverture et fermeture réduits au minimum

avantages • Store manuel • Grande surface d’ombre, le double comparé aux stores à ouverture traditionnelle

une seule personne pour ouvrir et fermer le store en toute autonomie Les bras avec pieds d’appui intégrés ainsi que la légèreté de sa structure et de sa toile font que les opérations d’ouverture/ fermeture sont extrêmement simples et rapides. Une seule personne suﬃt pour ouvrir et fermer le store.

accessoires

• Patio-Mat / Light • Kit Awning Peg

FIAMMA • Tech Info

• Kit Awning Plate

fiammastore

s to r e s | mo n ta g e s u r l a pa r o i

attention Pour des raisons de sécurité, lors de l’ouverture complète du store, le hayon ne pourra être que partiellement ouvert (si le hayon dispose d’une charnière vers le haut).

A= ≤ 60 cm. B= ≥ 100 cm.

L’installation de ce store est compatible seulement avec un rail présent sur la gauche du véhicule.

Description

Avancée Hauteur Longueur Longueur Avancée Longueur Longueur postérieure min support B support B latérale C toile E toile F D du sol

Surface d’ombre

Poids

Référence

EAN Code

Compass 220 Silver

220 cm

214 cm

148 cm

145 cm

300 cm

336 cm

7,2 m2

16,5 kg

07260A01J

8004815335922

Compass 260 Silver

260 cm

254 cm

176 cm

173 cm

358 cm

370 cm

9,9 m2

19,5 kg

07260B01J

8004815335939

Compass 220 Black

220 cm

214 cm

148 cm

145 cm

300 cm

336 cm

7,2 m2

16,5 kg

07261A01J

8004815335946

Compass 260 Black

260 cm

254 cm

176 cm

173 cm

358 cm

370 cm

9,9 m2

19,5 kg

07261B01J

8004815335953

200 cm

Kit pattes de fixation en option. Étui : noir ou argent - Toile : Light Grey

Installation

FIAMMA • Tech Info

fiammastore

s to r e s | a cce s s o i res

Motor Kit Compact / Advanced F45s informations générales

130 mm

• 12V • Convient pour F45s • Poids : 1,9 -2 kg • Manivelle livrée d’origine pour ouverture manuelle d’urgence • Intensité du bruit : < 57dB* • Fusible de protection de série de : 5A (pour éviter d’endommager le moteur/circuit) • Compatible avec les stores F45s de n’importe quelle longueur

F45s

Motor Kit Compact F45s F45s + Motor Kit

couleurs : Polar White Titanium

Motor Kit Advanced F45ss

Deep Black motor kit advanced F45s motor kit compact F45s Complet avec commande à paroi Control System, qui permet d’actionner le moteur.

Grâce à l’application Fiamma (sur Android ou iOS), depuis son propre dispositif, il est possible de commander l’ouverture et la fermeture du store F45s, les LED (allumage, extinction/intensité). Équipé aussi du boîtier de commande sur la paroi Control System.

EXTEND RETRACT

gestion avec l’application fiamma

control system

EXTEND

Ouverture / fermeture du store

Allumage, extinction / intensité des LED

RETRACT

Description Motor Kit Compact F45s Motor Kit Compact F45s - RHD Motor Kit Advanced F45s

Couleur

Poids

Polar White Titanium

1,9 kg

Deep Black Polar White

1,9 kg

Polar White Titanium Deep Black

2,0 kg

Référence

EAN Code

08319-01P

8004815418687

08319-01T

8004815411909

08319-01H

8004815418694

08319A01P

8004815422516

08455-01P

8004815439019

08455-01T

8004815439026

08455-01H

8004815439033

La motorisation n’est pas recommandée pour le Fiamma ZIP *mesure réalisée à 1 mètre de distance

FIAMMA • Tech Info

Motor Kit Compact F45s

Installation Motor Kit Compact

Installation Motor Kit Advanced

fiammastore

s to r e s | a cce s s o i r es

Motor Kit Compact / Advanced F45L 130 mm

informations générales • 12V • Convient pour F45L • Poids : 1,9 -2 kg • Manivelle livrée d’origine pour ouverture manuelle d’urgence • Intensité du bruit : < 57dB* • Fusible de protection de série de : 5A (pour éviter d’endommager le moteur/circuit) • Compatible avec les stores F45L de n’importe quelle longueur

F45L Motor Kit Compact F45L

F45L + Motor Kit

couleurs : Polar White Titanium

Motor Kit Advanced F45L

Deep Black motor kit advanced F45L motor kit compact F45L Complet avec commande à paroi Control System, qui permet d’actionner le moteur.

Grâce à l’application Fiamma (sur Android ou iOS), depuis son propre dispositif, il est possible de commander l’ouverture et la fermeture du store F45L, les LED (allumage, extinction/intensité). Équipé aussi du boîtier de commande sur la paroi Control System.

EXTEND RETRACT

gestion avec l’application fiamma

EXTEND

control system

Ouverture / fermeture du store

Allumage, extinction / intensité des LED

RETRACT

Description Motor Kit Compact F45L Motor Kit Advanced F45L

Couleur

Poids

Référence

EAN Code

08318-01P

8004815418670

1,9 kg

08318-01T

8004815411886

08318-01H

8004815423858

Polar White Titanium Deep Black Polar White Titanium Deep Black

2,0 kg

08451-01P

8004815423872

08451-01T

8004815423889

08451-01H

8004815452223

Motor Kit Compact F45L

Installation Motor Kit Compact

Installation Motor Kit Advanced

La motorisation n’est pas recommandée pour le Fiamma ZIP *mesure réalisée à 1 mètre de distance

FIAMMA • Tech Info

fiammastore

s to r e s | a cce s s o i r es

Motor Kit Compact / Plus / Advanced F80s informations générales • 12V • Versions Compact, Plus et Advanced • Poids : 1,9 -2 kg • Manivelle livrée d’origine pour ouverture manuelle d’urgence • Intensité du bruit : < 57dB* • Fusible de protection de série de : 4A (pour éviter d’endommager le moteur/circuit) • Compatible avec le store F80s de n’importe quelle longueur

120 mm

F80s + Motor Kit Motor Kit Compact F80s

F80s 50 mm

Motor Kit Plus F80s

*mesure réalisée à 1 mètre de distance

couleurs : Polar White Titanium

Deep Black Motor Kit Advanced F80s

motor kit compact F80s Complet avec commande à paroi Control System, qui permet d’actionner le moteur. control system

EXTEND RETRACT

motor kit plus F80s

+/-

Avec télécommande à infrarouges et interrupteur sur la paroi du Kit Moteur. L’unité de commande permet à la toile de se mettre automatiquement en tension durant l’ouverture mais aussi durant les opérations de fermeture grâce au dispositif “one touch”.

sensor EXTEND RETRACT control system

FIAMMA • Tech Info

fiammastore

s to r e s | a cce s s o i r es

motor kit advanced F80s Grâce à l’application Fiamma (sur Android ou iOS), depuis son propre dispositif, il est possible de commander l’ouverture et la fermeture du store F80s, les LED (allumage, extinction/intensité). Équipé aussi du boîtier de commande sur la paroi Control System.

gestion avec l’application fiamma Ouverture / fermeture du store

Allumage, extinction / intensité des LED

control system EXTEND RETRACT

kit upgrade advanced Disponibilité du Kit Upgrade pour Motor Kit Plus pour la transformation en Motor Kit Advanced. kit upgrade advanced

Description

Couleur

Poids

Polar White Motor Kit Compact F80s

Motor Kit Plus F80s

Motor Kit Advanced F80s

Titanium

1,9 kg

EAN Code

07929-01-

8004815382216

07929-01T

8004815382223

Deep Black

07929-01H

8004815382230

Polar White

07929-02-

8004815389857

Titanium

2,0 kg

07929-02T

8004815389864

Deep Black

07929-02H

8004815389871

Polar White

08320-01-

8004815411916

Titanium

2,0 kg

Deep Black Kit Upgrade Advanced F80s

Référence

Motor Kit Compact / Plus F80s

0,1 kg

08320-01T

8004815411923

08320-01H

8004815411930

98655Z111

8004815411978

Installation Motor Kit Compact

Installation Motor Kit Plus

Installation Motor Kit Advanced

FIAMMA • Tech Info

fiammastore

s to r e s | a cce s s o i res

Motor Kit Compact / Advanced F80L 120 mm

informations générales • 12V • Convient pour F80L • Poids : 1,9 -2 kg • Manivelle livrée d’origine pour ouverture manuelle d’urgence • Intensité du bruit : < 57dB* • Fusible de protection de série de : 6,3 A (pour éviter d’endommager le moteur/circuit) • Compatible avec les stores F80L de n’importe quelle longueur

F80L + Motor Kit Motor Kit Compact F80L

F80L 50 mm

*mesure réalisée à 1 mètre de distance

Motor Kit Advanced F80L

couleurs : Polar White Titanium

Deep Black motor kit advanced F80L motor kit compact F80L Complet avec commande à paroi Control System, qui permet d’actionner le moteur.

Grâce à l’application Fiamma (sur Android ou iOS), depuis son propre dispositif, il est possible de commander l’ouverture et la fermeture du store F80L, les LED (allumage, extinction/intensité). Équipé aussi du boîtier de commande sur la paroi Control System.

EXTEND RETRACT

gestion avec l’application fiamma Ouverture / fermeture du store

Allumage, extinction / intensité des LED

control system

EXTEND RETRACT

Motor Kit Compact F80L

Description Motor Kit Compact F80L Motor Kit Advanced F80L

Couleur

Poids

Polar White Titanium

1,9 kg

Référence

EAN Code

07930-01P

8004815423681

07930-01T

8004815382254

Deep Black

07930-01H

8004815382247

Polar White

08452-01P

8004815423896

08452-01T

8004815423902

08452-01H

8004815423919

Titanium Deep Black

FIAMMA • Tech Info

2,0 kg

Installation Motor Kit Compact

Installation Motor Kit Advanced

fiammastore

s to r e s | a cce s s o i r es

Motor Kit Compact F65L

130 mm

informations générales • 12V • Convient pour F65s - F65L • Poids : 2,0 kg • Manivelle livrée d’origine pour ouverture manuelle d’urgence • Intensité du bruit : < 57dB* • Fusible de protection de série de : 5A (pour éviter d’endommager le moteur/circuit) • Compatible avec les stores F65L de n’importe quelle longueur

F65L

F65L + Motor Kit Compact

*mesure réalisée à 1 mètre de distance

couleurs : Polar White Titanium Deep Black

motor kit compact F65L

EXTEND RETRACT

Description Motor Kit Compact F65L

Couleur

Poids

Référence

EAN Code

08448-01P

8004815423766

2,0 kg

08448-01T

8004815423780

08448-01H

8004815423773

Polar White Titanium Deep Black

Installation

FIAMMA • Tech Info

fiammastore

s to r e s | a cce s s o i r es

rafter Rafter de série avec F45

rafter f70

rafter caravanstore / xl Rafter de série avec : CS XL 410 et 440 cm CS ZIP 440 cm Side, Side W et Side W Pro CS / XL

rafter pro

rafter led rafter led caravanstore

rafter led van caravanstore support leg

Description

Longueur

Rafter F45 / F80 / F65

145-250 cm

Rafter F70

145-250 cm

Rafter Pro

145-250 cm

Rafter CaravanStore / XL

150-250 cm

Rafter Led

145-250 cm

Rafter Led CaravanStore

150-250 cm

Rafter Led Van

130-220 cm

CaravanStore Support Leg

150-250 cm

F45s

F43van

F45L

•

• **

F70

•

F65s

F65L

F80s

F80L

•

F35pro

F40van

•

• **

CS/XL

• •

•

• Compatible Description

Poids

Référence

EAN Code

Rafter F45 / F80 / F65 Rafter F70

0,8 kg

98655A007

8004815386320

0,8 kg

98655A005

8004815382780

Rafter Pro

0,8 kg

98655A002

8004815346386

Rafter CaravanStore / XL

0,6 kg

03888-02-

8004815242749

Rafter Led

1,6 kg

98655A850

8004815447861

Rafter Led CaravanStore

1,4 kg

98655A902

8004815447878

Rafter Led Van

1,3 kg

98655A134

8004815453503

CaravanStore Support Leg

1,7 kg

03732C01-

8004815180485

Installation Rafter LED CS

Installation Rafter LED

Installation Rafter CS / XL

Installation CS Support Leg

FIAMMA • Tech Info

* F45s 260 ** F43van 270

Rafter LED - Rafter LED CaravanStore Rafter LED Van

Installation Rafter Pro

Installation Rafter

Installation Rafter LED F40van

fiammastore

s to r e s | a cce s s o i r es

kit telescopic rafter arm Support de bras télescopique : accessoire en option compatible avec une installation sur les stores F80s (à partir de la longueur 320)* et F80L** pour garantir une plus grande stabilité. Évite que les bras du store ne se referment, quelles que soient les conditions météorologiques*, garantissant ainsi une plus grande stabilité en cas de fortes sollicitations. Les stores F80s/L disposeront de bras conçus pour recevoir ce nouvel accessoire. caractéristiques techniques • Intégré dans les bras du store, à utiliser au besoin • Simple et facile à utiliser, se décroche d’un simple clic

* s’assurer que le store soit équipé de bras conçus pour monter l’accessoire. ** il est toutefois recommandé de l’utiliser de manière consciencieuse, en évitant de s’exposer au risque d’événements climatiques pour lesquels une alerte météo aurait été émise par les autorités compétentes.

Description

Poids

Référence

EAN Code

Kit Telescopic Rafter Arm F80s

0,2 kg cad.

08832-01-

8004815452551

Kit Telescopic Rafter Arm F80L

0,26 kg cad.

08834-01-

8004815452599

Description

Longueur du store

F45s

Magicrafter

250-400 cm

Magicrafter Pro

350-450 cm

Description

Poids

magicrafter

magicrafter pro

• • Référence

F45L

F65s

F65L

F80s

•

• •

EAN Code

Magicrafter

0,8 kg

98655-716

8004815202682

Magicrafter Pro

0,8 kg

98655-847

8004815268688

F80L

F70

•

• •

Installation Magicrafter

F35pro

CS/XL

• Compatible Installation Magicrafter Pro

FIAMMA • Tech Info

fiammastore

s to r e s | a cce s s o i r es

kit awning pegs

Kit de piquets à visser au sol, très résistants. L’idéal pour stores, auvents et tapis de sol. Robustes et faciles à utiliser. En plastique anti-UV, ultra résistant. S’enfoncent dans le terrain par vissage manuel grâce à la clé de série conçue à cet effet ou bien en utilisant une visseuse électrique. • 1 poignée • 2 Awning Plate • 1 trousse pratique et robuste avec fermeture éclair • 2 crochets en acier

• 8 piquets Awning Peg de 20 cm de longueur • 8 piquets Awning Peg S de 14 cm de longueur • 8 crochets

kit awning plate

Coupelles idéales pour la fixation des pieds du store au sol pour plus de résistance en cas de vent. • Couleur: gris • Dimensions : 20x20 cm • Jeu de 2 pièces

• 8 piquets • 2 Awning Plates

Description

Poids

Référence

EAN Code

Kit Awning Pegs

0,6 kg

98655-880

8004815280970

Kit Awning Plate

0,3 kg

98655-724

8004815205270

tie down

Fiamma

• •

Thule / Omnistor

Dometic

•

• Compatible

Kit de fixation très utile en cas de vent, pour fixer tout type de stores au sol. Il s’adapte à tous les stores jusqu’à 600 cm. • 1 sangle de 11 m réglable, jaune ou noire • 2 piquets • 1 ressort de tension F45s

F45L

F65s

•

F80L / F65L

•

F80s

•

F40 van

•

F70

F35pro

•

CS/XL

• Compatible

tie down s

Kit de fixation pour une fixation facile mais stable au bandeau frontal des stores F45s/L, F80s, F65s/L, F35 Pro et Caravanstore mais également aux côtés du Privacy Room. • 2 sangles noires ou jaunes réglables de 300 cm • 2 piquets • 2 ressorts de tension • 2 crochets frontaux (pour F45, F80, F65 avec double rail sur le bandeau frontal ou Caravanstore/F35 F45s

F45L

F65s

•

F80L / F65L

•

F80s

•

F40 van

F70

F35pro

•

CS/XL

• • Compatible

Description

Couleur

Poids

Référence

EAN Code

Tie Down Yellow

jaune

1,2 kg

98655-128

8004815148171

Tie Down Black

noir

1,2 kg

98655-129

8004815148188

Tie Down S Yellow

jaune

1,2 kg

98655-567

8004815294496

Tie Down S Black

noir

1,2 kg

98655-133

8004815250300

Tie Down S CaravanStore Black

noir

1,2 kg

98655-638

8004815311735

FIAMMA • Tech Info

fiammastore

s to r e s | a cce s s o i r es

patio mat / patio mat light Le tapis de sol, complément idéal pour auvent et store. En polypropylène respirant, ignifuge et résistant aux rayons UV. Disponible aussi dans sa version Light se caractérisant par un tissu plus léger, sans bordure et livré de série avec son sac de rangement. Œillets pour piquets

Description

Dimensions

Longueur du store

Surface

Poids

Référence

EAN Code

Patio-Mat 260

2,6 x 2,5m

260-280

6,5m2

2,5kg

08756-01-

8004815437879

Patio-Mat 290

2,9 x 2,5m

300-310

7,25m2

3,2kg

07681-01-

8004815365219

Patio-Mat 340

3,4 x 2,5m

350-360

8,50m2

3,5kg

07682-01-

8004815365226

Patio-Mat 390

3,9 x 2,5m

400-410

9,75m2

3,8kg

07683-01-

8004815365233

Patio-Mat 440

4,4 x 2,5m

440-450

11,25m2

4,2kg

07684-01-

8004815365240

Patio-Mat 490

4,9 x 2,5m

490-500

12,25m2

4,6kg

07701-01-

8004815365141

Patio-Mat 540

5,4 x 2,5 m

500-550

13,50 m

90 x 35 x 16cm

Patio-Mat Light 290

2,9 x 2,5m

300-310

7,25m2

Patio-Bag*

5,1 kg

08757-01-

8004815450748

0,2kg

08206-01-

8004815404000

2,2kg

08839-01-

8004815452940

8004815452964

Patio-Mat Light 340

3,4 x 2,5m

350-360

8,50m

2,6kg

08840-01-

Patio-Mat Light 390

3,9 x 2,5m

400-410

9,75m2

2,9kg

08841-01-

8004815452988

Patio-Mat Light 440

4,4 x 2,5m

440-450

11,25m2

3,3kg

08842-01-

8004815453008

* disponible en option pour la version Patio Mat

kit awning hangers

Jeu de 6 clips à faire coulisser sur le rail frontal du store pour suspendre de petits objets légers. • 6 crochets pour le rail frontal • 6 crochets métalliques Compatibles même avec les stores d’autres marques ayant pour œillet ø 7

spoiler s

Description

Poids

Référence

EAN Code

Kit Awning Hangers

0,8 kg

98655-743

8004815220174

Déﬂecteur au design exclusif pour les stores Fiamma ou autres marques, pour diminuer la résistance au vent. Il améliore l’esthétique du véhicule en s’intégrant au store. Se monte aussi bien à droite qu’à gauche. Réalisé en matière thermoformée ABS-PLUS, résistant aux UV. Il se colle aux parois avec le mastic SIKA 225. Coloris : blanc (Polar White).

Description

Dimensions

Poids

Référence

EAN Code

Spoiler S

16 x 15,5 cm

0,1 kg

05150-01A

8004815190705

FIAMMA • Tech Info

fiammastore

s to r e s | a cce s s o i r es

crank handle Manivelle en aluminium ultra légère.

Short

510 mm

Standard

1230 mm

Telescopic

min 1540 mm - max 2400 mm

Description

Poids

Référence

EAN Code

F45s VW T5/T6

F45s PSA

•

Crank Handle Short

0,3 kg

01756B01A

8004815015114

Crank Handle Standard

0,4 kg

04660-01-

8004815161330

Crank Handle Telescopic

0,7 kg

03878C01-

8004815223441

safety strip

kit repair plus

F70

F40van

F80L / F65L

F80s

• •

•

• • • Standard / Compatible

Description

Longueur

Poids

Référence

EAN Code

Safety Strip

39 cm

0,1 kg

98655Z006

8004815330040

• 3x bandes de PVC transparentes et adhésives Pour une réparation « do it yourself » au cas où la toile serait déchirée.

Kit Repair Plus

FIAMMA • Tech Info

•

F45L

Pour le store F35pro. Pour une plus grande sécurité de la fermeture de la barre de charge, indiquée tout particulièrement pour les stores les plus grands.

Description

F45s

Dimensions

Poids

Référence

EAN Code

8x15 cm

0,1 kg

98655-466

8004815168209

fiammastore

s to r e s | a cce s s o i r es

rain guard s

rain guard lower

rain guard m

rain guard l

4 cm

1,1 cm 8 cm

kit rain guard california

kit rain guard van

kit rain guard F80/F65*

2,5 cm

8,2 cm

3 cm

Nettoyer et enlever toute trace de graisse avant d’appliquer le joint d’étanchéité Description

Longueur joint

Poids

Référence

EAN Code

Convient pour

S’achète au mètre

0,35 kg/m

06299-01-

8004815282998

550 cm

1,9 kg

98655Z017

8004815346287

S’achète au mètre

0,25 kg/m

Pour stores F45s/L et F70 montés en porte-à-faux et éloignés de la paroi.

03910-01-

8004815076566

550 cm

0,8 kg

98655Z014

8004815346256

S’achète au mètre

0,25 kg/m

03477-01-

8004815041250

550 cm

1,4 kg

98655Z015

8004815346263

S’achète au mètre

0,30 kg/m

04629-01-

8004815160142

Kit Rain Guard L 550

550 cm

3,1 kg

98655Z016

8004815346270

Kit Rain Guard California

200 cm

0,70 kg

98655-663

Kit Rain Guard Van

300 cm

0,80 kg

98655-947

8004815323158

Kit Rain Guard F80/F65

450 cm

98655-020

8004815256593

98655Z019

8004815347925

F80s - F65s - F65L En matériel EPDM

Installation Kit Rain Guard Van

Installation Kit Rain Guard California

Rain Guard Lower Kit Rain Guard Lower 550 Rain Guard S Kit Rain Guard S 550 Rain Guard M Kit Rain Guard M 550 Rain Guard L

Kit Rain Guard F80/F65 50

50 cm

1,10 kg

0,10 kg

Réf. 98655Z101, 98655Z102: adaptateurs livrés avec joint d’étanchéité de 300 cm. Pour l’installation du store F80s 370 utiliser le Kit Rain Guard F80 50 en option Réf. 98655-904 Adaptateurs livrés avec Kit Rain Guard F80/F65

8004815319304

Pour tous les stores de toutes les années avec étrier AS 120 sur parois plates Pour tous les stores de toutes les années éloignés de la paroi jusqu’à 4 cm, ou sur parois inclinées Pour tous les stores de toutes les années éloignés de la paroi jusqu’à 9 cm, ou sur parois inclinées F45s - F35Pro sur VW California F45s - F35Pro sur mini-van en porte-à-faux éloignés de la paroi

FIAMMA • Tech Info

fiammastore

s to r e s | a cce s s o i res

kit rain guard slim F80s ducato

kit cover F80s ducato

kit cover vw caddy maxi

kit rain guard + cover F40 van - vw T5/T6

kit rain guard + cover F40 van - ford custom

kit rain guard + cover F40 van - mercedes v class

Nettoyer et enlever toute trace de graisse avant d’appliquer le joint d’étanchéité Description

Longueur joint

Poids

Référence

EAN Code

En combinaison avec adaptateur :

Convient pour

Kit Rain Guard Slim F80s Ducato ***

450 cm

0,31 kg

98655Z137

8004815433161

98655Z093 98655Z103 98655Z104

F80s Ducato

Kit Cover F80s Ducato ***

0,50 kg

98655Z118

8004815420796

98655Z093 98655Z103 98655Z104

F80s Ducato

Kit Cover VW Caddy Maxi

0,30 kg

98655z094

8004815401399

98655Z109

VW Caddy Maxi Lift Roof

Kit Rain Guard F40van VW T5/T6 *

2x100 cm

0,80 kg

98655Z039

8004815367169

98655Z152 98655Z153 ** 98655Z041 **

F40van

Kit Rain Guard F40van Ford Custom L1 *

2x100 cm

0,80 kg

98655Z052

8004815388898

98655Z044

F40van - Ford Custom L1

Kit Rain Guard F40van Ford Custom L1 * **

2x100 cm

0,80 kg

98655Z047

8004815382773

98655Z046

F40van - Ford Custom L1 **

Kit Rain Guard F40van Ford Custom L2 *

2x110 cm

0,80 kg

98655Z054

8004815388911

98655Z045

F40van - Ford Custom L2

Kit Rain Guard F40van Ford Custom L2 * **

2x110 cm

0,80 kg

98655Z053

8004815388904

98655Z045

F40van - Ford Custom L2 **

Kit Rain Guard F40van Mercedes V Class *

2x110 cm

0,80 kg

98655Z077

8004815401221

98655Z078

F40van - Mercedes V Class

* Les kits Rain Guard F40 sont complets avec boîtier pour mieux intégrer le support et le store au véhicule ** Pour véhicules avec conduite à droite *** Standard pour les supports 98655Z148, 98655Z149, 98655Z150

Installation Kit Rain Guard Slim F80s Ducato

Installation Kit Cover F80s Ducato

FIAMMA • Tech Info

Installatione Kit Cover VW Caddy Maxi

Installation Kit Rain Guard F40Van T5/T6

Installatione Kit Rain Guard F40Van Ford Custom L2

Installation Kit Rain Guard F40Van Ford Custom L1

Installation Kit Rain Guard F40Van Mercedes V Class

fiammastore

a da p ta te ur s | co ns eil s d ’ ins ta l l a t io n / a v er t is s em ent s

contrôles préliminaires • Il est recommandé de lire attentivement les instructions de montage avant de procéder à l’installation. • Si vous souhaitez installer une fermeture ou une paroi latérale, vérifiez que les pattes soient bien positionnées et tenez compte des portes, fenêtres et hayon qui devront être ouverts. • Avant de procéder au montage, assurez-vous de la compatibilité du produit devant être installé sur le véhicule. • Il est obligatoire de vérifier que la paroi/le toit du véhicule est suﬃsamment solide ou qu’elle/il est adapté/e pour garantir la résistance des points de fixation. Dans le cas contraire, la bonne tenue et la capacité maximale de chargement ne seront plus respectées et il faudra renforcer la paroi ou le hayon. L’installation du store peut se faire seulement quand les étriers sont parfaitement alignés contre le toit du véhicule. • Les stores doivent être montés sur les étriers de manière à ce que les inscriptions “SUPPORT” du store se trouvent au même niveau des étriers.

comment choisir le bon adaptateurs type de véhicule

informations sur le véhicule

marque du véhicule

modèle et année

type d’installation

installation sur la paroi

installation sur le toit

avertissements • Avant de procéder à l’installation, enlever la graisse présente sur les adaptateurs à l’aide d’un produit adapté. • Nettoyer la section de paroi où le montage se fera en utilisant un produit non agressif et adapté aux supports concernés. • Passer au papier abrasif la surface concernée pour faciliter l’adhérence du silicone. • Utiliser un silicone adapté aux matériaux concernés et qui évitera d’éventuelles infiltrations d’eau dans les orifices pratiqués au cours du montage. • Utiliser une base Primer spécifique et adaptée au mastic utilisé.

avertissements

Pour l’installation des adaptateurs, il est recommandé d’utiliser la partie plate du toit de façon à ce que les adaptateurs soient parfaitement alignés.

Maintenir une distance minimale par rapport aux feux d’encombrement et grilles d’aération. Contrôler que la porte d’entrée s’ouvre facilement quand le store est complètement déployé.

FIAMMA • Tech Info

fiammastore

a da p ta te ur s | co ns eil s d ’ ins ta l l a t io n / a v er t is s em ent s

Finition standard

La finition classique en aluminium des étriers Fiamma

Finition noire

Finition noire pour rendre les étriers moins visibles sur le profil du véhicule

installation sur kit de fixation • Pour fixer la patte, nous vous conseillons de vous tenir aux instructions de montage spécifiques pour chaque modèle. • Les stores doivent être montés sur les étriers de manière à ce que les inscriptions “SUPPORT” du store se trouvent au même niveau des étriers : condition importante et fondamentale pour les deux étriers situés aux extrémités (qui se trouvent au même niveau du point de fixation du bras sur le boîtier du store). • Condition importante mais non fondamentale pour l’étrier/les étriers du milieu dont la fonction est de simple support. Les étriers doivent toujours être alignés entre eux pour éviter d’éventuels problèmes. Dans le cas contraire, donner éventuellement plus d’épaisseur à l’aide d’entretoises garantissant leur bon alignement. • L’installation du store pourra se faire seulement une fois que les étriers seront parfaitement alignés contre le toit du véhicule. Exemple T OR

T OR

installation sur adaptateur • Vérifier que l’adaptateur soit monté de manière linéaire et ne présente pas de courbure ou de déformations à cause du véhicule. Dans ces cas-là, donner l’épaisseur nécessaire pour garantir le bon alignement de l’étrier. • L’installation du store pourra se faire seulement une fois que les étriers seront parfaitement alignés contre le toit du véhicule. T OR

Exemple T OR

T OR

FIAMMA • Tech Info

fiammastore

a da p ta te ur s | co ns eil s d ’ ins ta l l a t io n / a v er t is s em ent s

installation sur kit de fixation L’installation du store pourra se faire seulement une fois que les étriers seront parfaitement alignés contre le toit du véhicule.

Si la paroi du véhicule n’est pas parfaitement linéaire, utiliser des rehausseurs pour une bonne qualité d’installation.

store

À utiliser si nécessaire

FIAMMA • Tech Info

fiammastore

a da p ta te ur s | co ns eil s d ’ ins ta l l a t io n / a v er t is s em ent s

installation sur adaptateur L’installation du store pourra se faire seulement une fois que les étriers seront parfaitement alignés contre le toit du véhicule.

Si la paroi du véhicule n’est pas parfaitement linéaire, utiliser des rehausseurs pour une bonne qualité d’installation.

store

100

FIAMMA • Tech Info

À utiliser si nécessaire

fiammastore

a da p ta te ur s | i n d ex

F45 Adapter AS

103

Adapter D

103

Adapter T / U / B / C

104

Arca

103

Bailey MK 1

107

Bailey MK 2

107

Bürstner

103

Challenger Chausson

103

Combi Rail Bracket (Rail Brandrup - Vamoose)

109

Dethleffs Globebus

105

Eriba Touring

107

Eura Mobil Karmann

105

Fiat Ducato - Renault Master

108

Fiat Ducato H2 - Citroën Jumper H2 - Peugeot Boxer H2 ( ≥ 1994 ≤ 2006) Fiat Ducato H2 - Citroën Jumper H2 - Peugeot Boxer H2 ( ≥ 2006)

Rapido Serie 7-8

106

Rapido Serie 9

106

Rapido Serie 9dF - 9M - 10

106

Renault Master H2 - Opel Movano H2 - Nissan Interstar H2

108

Renault Trafic - Opel Vivaro - Nissan NV 300 - Fiat Talento

108

Renault Trafic - Opel Vivaro - Nissan Primastar

111

V Class Marco Polo

111

Voyageur

105

VW T3

111

VW T4 Brandrup

110

VW T4 - VW T4 Lift Roof

110

VW T5 / T6 Lift Roof

110

VW T5 / T6 Multivan Transporter

110

VW T5 / T6 Multirail Reimo

110

Wingamm Oasi

105

108 108

Fiat Ducato H2 Lift Roof - Hymercar / Pössl Lift Roof

F43van

108

Fiat Ducato H2 Roof Rail - Alu-Line Style

Combi Rail Bracket (Rail Brandrup - Vamoose)

109

108

Fiat Ducato with Roof Rack

111

108

Ford Custom Lift Roof

Fiberglass Roof

Ford Transit Nugget High Roof

112

107

Fleurette

112

103

Ford Custom Nugget Lift Roof

Ford Custom Lift Roof

112

111

High Roof Adapter Westfalia

Ford Custom Nugget High Roof

Kit Auto

112

Ford Custom Nugget Lift Roof

112

Kit Roof Rail

Ford Transit

Mercedes Vito

112

107

Ford Transit L3 H3

107

High Roof Adapter Westfalia

112

Hymer / Van B2

104

Hymer ≥ 2016

106

Hymer S

105

Hymer S-E Klasse

105

Hymercamp

106

Kit AS

103

Kit Auto

112

Kit Caravan

107

Kit Multi

107

Kit Roof Adapter

103

Kit Roof Rail

112

Kit S

103

Kit Van

108

Kit Wall Adapter

104

Laika Ecovip - Bürstner - Hobby / Adapter Laika Ecovip

104

Laika Ecovip 07

PSA

111

Renault Trafic - Opel Vivaro - Nissan Primastar

108

Renault Trafic - Opel Vivaro - Nissan NV300 Fiat Talento

108

V Class Marco Polo

111

VW T3

111

VW T4 - Brandrup

110

VW T4 / Lift Roof

110

VW T5 / T6 California

110

VW T5 / T6 Multivan Transporter

110

VW T5 / T6 Lift Roof

110

VW T5 / T6 Multirail Reimo / Multivan with Rail

110

F40van Adapter PSA

119

Ford Custom L1 / Ford Custom L2

120

Mercedes V Class

119

104

Nissan NV 350

120

Laika Rexosline - Ecovip 07 - Kreos 09

105

NV 200

120

Laika X

104

Renault Trafic L1 / Renault Trafic L2

119

107

VW T5 / T6 Rail

119

VW T5 / T6

119

Mercedes Sprinter H3 - Sprinter H3 Westfalia - VW Crafter H3 Mercedes Vito

112

Pilote Explorateur

105

Rail

103

Rapido Serie S6 > 2024

106

Rapido Serie 6

106

Toutes les références des adaptateurs reportées dans les pages suivantes sont adaptées à des véhicules avec conduite à gauche, sauf indication contraire. ( conduite à droite conduite à droite et à gauche).

FIAMMA • Tech Info

101

fiammastore

a da p ta te ur s | i n d ex

F80/65 Adapter Caravan Roof

115

Adria Caravan

115

Arca Mobilvetta K-Yacht

113

Autocruise

114

Bailey

115

Caravan Standard

115

Carthago Chic Rapido i80 - i90

113

Carthago Malibu

114

Fiat Ducato / Citroën Jumper / Peugeot Boxer - H2 L2/L3 ( ≥ 2006) Fiat Ducato / Citroën Jumper / Peugeot Boxer - H2 L4 ( ≥ 2006 - Low profile) Fiat Ducato / Citroën Jumper / Peugeot Boxer - H2 L4 ( ≥ 2006) Fiat Ducato / Citroën Jumper / Peugeot Boxer - H2 ( ≥ 1994 ≤ 2006 - Low profile) Fiat Ducato / Citroën Jumper / Peugeot Boxer - H2 ( ≥ 1994 ≤ 2006) Fiat Ducato / Citroën Jumper / Peugeot Boxer - H3

Fiat Ducato / Citroën Jumper / Peugeot Boxer - Low profile (L2/L3 - ≥ 2006)

VW Crafter - Roof Rail

119

VW Crafter H3

119

F35pro Brandrup VW T4

121

Campérêve Cap Road

120

Class V Marco Polo

122

Combi Rail Bracket (Rail Brandrup - Vamoose)

120

Eriba Touring

123

Ford Custom Lift Roof

123

Ford Custom Cap Coast / Capland / Caplife

123

Ford Custom Capland / Capfun

123

118

Kit Auto

123

118

Kit Standard

123

Mercedes Viano / Marco Polo / Vito / V Class

122

Mercedes Vito / Vito Marco Polo

122

117 117 117

117 117

Mercedes Vito Jules Verne

122

Fiat Ducato H2 Skyroof

117

122

Ford Transit H3

Nissan NV200

116

PSA

122

Ford Transit Van H2 L2

117

123

Giottiline - Fendt

Rail

113

Hobby Caravan

116

Renault Trafic / Opel Vivaro / Fiat Talento / Nissan Primastar

122

Hobby Easy / Ontour / Adria Adora

115

122

Hobby Excellent

115

Renault Trafic / Opel Vivaro / Fiat Talento / / Rapido Mirande S

Hobby Premium

VW Caddy Maxi

120

116

Hobby Premium & Ontour

VW Caddy Maxi Lift Roof

120

116

Hymer

121

114

VW T3 / T3 Lift Roof

Iveco Daily H2

VW T4 Lift Roof

121

118

Kit Caravan Roof

121

115

VW T5 / T6 California

Kit Caravan Standard

VW T5 / T6 Multirail Reimo

121

115

Kit Fixing Bar

121

116

VW T5 / T6 Multivan Transporter

Kit Standard

VW T5 / T6 Multivan Transporter (Roof Rail)

121

115

Laika Kreos 2005

121

113

VW T6 Kepler

Laika Kreos 21

113

Laika Ecovip / Rexosline / Kreos >09 <21

113

Laika Rexosline / Kreos 09

113

LMC - TEC

114

LMC Adapter Caravan Roof

115

Mercedes Sprinter - Roof Rail

118

Mercedes Sprinter / VW Crafter High Roof

188

Rapido C55i C86i

114

Rapido C Line

114

Rapido Distinction

114

Renault Master H2

118

Renault Master H2 - ≥ 2010

118

Smart Clamp Ducato

117

Sprinter F65eagle

118

Standard F65eagle 400

113

102

FIAMMA • Tech Info

CaravanStore Hobby CaravanStore

124

Compass Kit Auto Kit Roof Rail

124

Renault Trafic VW T5/T6 Transporter / Multivan Compass

fiammastore

a da p ta te ur s | mo nta ge s u r l a pa r o i

rail 24 mm

F45

12 mm

92 mm

Rail

139 mm

120 mm

25 mm

adapter as / kit s / kit as

Qté / Long.

Référence

1 x 300 cm

02361-01A

1 x 400 cm

02361-01C

kit challenger chausson

27 mm

92 mm

Référence

Adapter AS 300

1 x 300 cm

98655-503

Adapter AS 350

1 x 350 cm

98655-504

Adapter AS 400

1 x 400 cm

98655-505

34 mm

Adapter AS 450

1 x 450 cm

98655-928

Qté / Long.

Référence

Kit S 120

1 x 12 cm

98655-392

Kit S 400

1 x 40 cm

98655-258

98655-381

2 x 8 cm 1 x 40 cm

Kit AS 110 (standard de 190 à 230 cm)

2 x 12 cm

98655Z007

Kit AS 120 (standard de 260 à 400 cm)

2 x 12 cm 1 x 8 cm

98655-391

Kit AS 400 (standard de 450 à 500 cm)

2 x 40 cm 1 x 12 cm

98655-390

Kit AS 400 L (standard dans le 550 cm)

4 x 40 cm

98655-393

139 mm

Kit Challenger Chausson

kit roof adapter

157 mm

137 mm

106 mm

Kit Roof Adapter

Référence

3 x 8 cm

98655-316

92 mm

120 mm

kit fleurette

Qté / Long.

18 mm

Adapter D

Qté / Long.

Référence

1 x 8 cm

98655-021

1 x 12 cm

98655-022

34 mm

kit bürstner

adapter arca

Référence

1 x 8 cm 2 x 12 cm

98655-082

119 mm

156 mm

123 mm 51 mm

17 mm

Kit Fleurette

Qté / Long.

96 mm

Kit Bürstner

•

étriers avec finition noire

51 mm

Qté / Long.

Référence

2 x 12 cm 1 x 8 cm

98655-749

138 mm

114 mm

195 mm 115 mm

139 mm

adapter d

Eden Allegro

120 mm

Qté / Long.

pour conduite à droite

Adapter Arca pour conduite à gauche et à droite

Qté / Long.

Référence

1 x 400 cm

98655-852

FIAMMA • Tech Info

103

fiammastore

a da p ta te ur s | mo nta ge s u r l a pa r o i

adapter t / u / b / c

152 mm

28 mm

Adapter T

28 mm

Qté

Référence

1 pc

02437-01-

Adapter U

Qté

Référence

1 pc

02437A01-

205 mm

Qté

Référence

1 pc

02096-01-

Adapter C

108 mm

Qté

Référence

1 pc

02097-01-

kit wall adapter

kit / adapter hymer / van b2

245 mm 95 mm

157 mm

138 mm

119 mm

42 mm

*Hymermobile B Classic B Klasse Starline

48 mm

144 mm

96 mm 77 mm

2 x 8cm - 2 x 35cm

98655-243

1 x 350cm

98655-244

1 x 400cm

98655-245

1 x 450cm

98655-246

Adapter Hymer / Van B2*

Kit Wall Adapter

kit laika x

98655-318

109 mm 176 mm

kit laika ecovip - bürstner - hobby / adapter laika ecovip

Kit Laika X

43 mm

91 mm

Qté / Long.

Référence

3 x 15 cm

98655-761

kit laika ecovip 07 231 mm

4 mm

138 mm

119 mm

3 x 8 cm

124 mm

Référence

24 mm

Kit Hymer / Van B2

Qté / Long.

139 mm

Adapter B

27 mm

45 mm

105 mm

134 mm

96 mm 94 mm

Qté / Long.

Référence

Kit Laika Ecovip Bürstner - Hobby

3 x 15 cm 1 x 12 cm

98655-357

Adapter Laika Ecovip

1 x 390 cm

98655-469

104

FIAMMA • Tech Info

139 mm

Pour stores à partir de 4 m

163 mm

•

étriers avec finition noire

Kit Laika Ecovip 07

pour conduite à droite

Qté / Long.

Référence

3 x 15 cm

98655-467

pour conduite à gauche et à droite

fiammastore

a da p ta te ur s | mo nta ge s u r l a pa r o i

7 mm

kit laika rexosline - ecovip 07 - kreos 09

adapter eura mobil karmann 126 mm

94 mm

53 mm

219 mm

Kit Laika Rexosline Ecovip 07 - Kreos 09

Qté / Long.

Référence

3 x 15 cm

98655-418 Adapter Eura Mobil Karmann

kit voyageurC

138 mm

118 mm

139 mm

134 mm

48 mm

152 mm

Qté / Long.

Référence

1 x 350 cm

98655-764

1 x 400 cm

98655-765

1 x 450 cm

98655-766

kit pilote explorateur

27 mm

161 mm

108 mm

138 mm

119 mm

152 mm

46 mm

96 mm

28 mm

Kit Voyageur

94 mm

Qté / Long.

Référence

3 x 8 cm 3 x 8 cm

02097-01- (1 pc) + 02437A01- (pc)

Kit Pilote Explorateur

Qté / Long.

Référence

3 x 15 cm

98655-729

adapter hymer s-e klasse

kit dethleffs globebus

124 mm

102 mm 92 mm

141 mm

Hymermobile S Klasse 650, 740, 820 Esterel ≥ 2007

139 mm

120 mm

57 mm

95 mm

35 mm

Kit Dethleffs Globebus

kit hymer s

Qté / Long.

Référence

3 x 12 cm

98655-730

Adapter Hymer S-E Klasse

Qté / Long.

Référence

1 x 400 cm

98655-249

1 x 450 cm

98655-250

adapter wingamm oasi

27 mm 108 mm

124 mm

≥ 2006 141 mm

152 mm

57 mm

U 28 mm

91 mm

Kit Hymer S

•

étriers avec finition noire

Qté / Long.

Référence

Qté / Long.

Référence

3 x 8 cm 3 x 8 cm

02097-01- (pc) + 02437A01- (pc)

1 x 230 cm

98655-929

1 x 300 cm

98655-930

1 x 350 cm

98655-931

pour conduite à droite

Adapter Wingamm Oasi

pour conduite à gauche et à droite

FIAMMA • Tech Info

105

fiammastore

a da p ta te ur s | mo nta ge s u r l a pa r o i

kit / adapter hymercamp

adapter rapido serie 7 - 8

115 mm

Fiat 860F Fiat Garage 860F, 870F, 890F

138 mm

63 mm

19 mm

39 mm

Référence

3 x 12 cm

98655-278

Qté / Long.

Référence

1 x 300 cm

98655-277

1 x 350 cm

98655-276

1 x 400 cm

98655-274

1 x 450 cm

98655-275

1 x 500 cm

98655-273

Kit Rapido Serie 7-8

Qté / Long.

Référence

2 x 8cm - 1 x 100 cm

9865-222

adapter rapido serie S6 ≥ 2024 13 mm

kit / adapter hymer ≥ 2016

Kit Hymer ≥ 2016

Adapter Hymer ≥ 2016

99 mm

Qté / Long.

Référence

3 x 12cm

98655Z059

Qté / Long.

Référence

1 x 300 cm

98655Z060

1 x 350 cm

98655Z061

1 x 400 cm

98655Z062

1 x 450 cm

98655Z063

1 x 500 cm

98655Z064

adapter rapido serie 9dF - 9M - 10

Référence

Adapter Rapido Serie S6 606F ≥ 2024

1 x 400 cm

98655Z173

Adapter Rapido Serie S6 686F ≥ 2024

1 x 450 cm

98655Z187

Adapter Rapido Serie S6 666F-696F ≥ 2024

1 x 500 cm

98655Z174

adapter rapido serie 6

51 mm

Adapter Rapido Serie 6

106

1 x 350 cm

98655-895

1 x 400 cm

98655-896

115 mm

119 mm

26 mm 19 mm

Qté / Long.

Référence

1 x 350 cm

98655-916

1 x 400 cm

98655-917

1 x 450 cm

98655-918

FIAMMA • Tech Info

Référence

139 mm

39 mm

Adapter Rapido Serie 9dF - 9M - 10

Qté / Long.

kit rapido serie 9

108 mm

≥ 2011

119 mm

33 mm

Qté / Long.

20 mm

119 mm 139 mm

115 mm

139 mm

Adapter Hymercamp*

Qté / Long.

144 mm

Kit Hymercamp

107 mm

136 mm

* Hymercamp Swing Starline Hobby Van Caravan Hobby 09

119 mm

13 mm

136 mm

26 mm

107 mm

•

étriers avec finition noire

107 mm

Qté / Long.

Référence

Kit Rapido Serie 9

2 x 8 cm - 2 x 12 cm

98655-223

pour conduite à droite

pour conduite à gauche et à droite

fiammastore

a da p ta te ur s | mo nta ge s u r l a pa r o i

119 mm

≥ 2014 230 mm 240 mm

≤ 06/2013

168 mm

139 mm

kit bailey mk 2

190 mm

28 mm

kit eriba touring

96 mm 101 mm

32 mm

Référence

3 x 8 cm

98655-283

Kit Bailey MK 2

Qté / Long.

Référence

3 x 15 cm

98655-946

kit bailey mk 1 28 mm

kit caravan

16 mm

Kit Eriba Touring

Qté / Long.

114 mm

174 mm

119 mm

35 mm

Kit Caravan

kit ford transit

106 mm

Qté / Long.

Référence

3 x 13 cm

98655-252

Kit Bailey MK 1

Qté / Long.

Référence

3 x 15 cm

98655-879

22 mm

kit fiberglass roof

138 mm

119 mm

H2 ≤ 2014 H3 ≥ 2014

139 mm

142 mm

126 mm

≥ 2011 ≤ 2013

119 mm 44 mm

kit ford transit H3

2 x 40 cm

98655-741

92 mm 135 mm

L3 / L4 144 mm

Kit Fiberglass Roof

Qté / Long.

Référence

2 x 25 cm 1 x 8 cm

98655Z176

kit multi

98655Z177

•

étriers avec finition noire

142 mm

Qté / Long.

Référence

1 x 8 cm

98655-011

pour conduite à droite

98655-744

80 mm

VW Crafter I gen. ≥ 2006 ≤ 2016

162 mm

Kit Multi

2 x 40 cm

172 mm

Mercedes / Dodge / Freightliner Sprinter ≥ 2006

126 mm

Le seul étrier modulaire pouvant compenser la courbure du toit du fourgon. Renault Master 98, Fiat Ducato, Citroën Jumper, Peugeot Boxer

Référence

kit mercedes sprinter H3 - sprinter H3 westfalia - vw crafter H3 H3

216 mm

Qté / Long.

110 mm

Kit Ford Transit H3

138 mm

Référence

139 mm

Kit Ford Transit

Qté / Long.

172 mm

97 mm

Kit Mercedes Sprinter H3 Sprinter H3 Westfalia VW Crafter H3 pour conduite à gauche et à droite

109 mm

Qté / Long.

Référence

3 x 8 cm

98655-591

FIAMMA • Tech Info

107

fiammastore

a da p ta te ur s | mo nta ge s u r l a pa r o i

kit fiat ducato H2 - citroën jumper H2 peugeot boxer H2

kit fiat ducato - renault master 121 mm

Fiat Ducato Peugeot J5 Citroën C25 ≥ 1981 ≤ 1994 Référence

2 x 8 cm

98655-680

kit fiat ducato H2 - citroën jumper H2 peugeot boxer H2

118 mm 198 mm

Kit Fiat Ducato H2 Citroën Jumper H2 Peugeot Boxer H2

Qté / Long.

Référence

2 x 8 cm

98655-755

98655-286

kit renault master H2 opel movano H2 - nissan interstar H2 H2 - L2/L3

125 mm 205 mm

Qté / Long.

Référence

3 x 8 cm

98655-681

Kit Renault Master H2 Opel Movano H2 Nissan Interstar H2

162 mm

216 mm

70 mm

155 mm

Citroën Jumper Peugeot Boxer ≥ 2006

130 mm

140 mm

113 mm

97 mm

≥ 2006 H2 - L2/L3

Citroën Jumper Peugeot Boxer ≥ 2006

198 mm

2 x 14 cm

kit fiat ducato H2 roof rail - alu-line style

kit fiat ducato with roof rack ≥ 2006 H2 - L2/L3

Référence

Kit Fiat Ducato Renault Master

Renault Master ≥ 1997 ≤ 2009 Opel Movano ≥ 1998 ≤ 2010 Nissan Interstar ≥ 1998 ≤ 2011

157 mm

143 mm

160 mm

≥ 2006 H2 - L2/L3 H2 - L4 (2x)

Qté / Long.

156 mm

Qté / Long.

42 mm

137 mm

198 mm

152 mm

118 mm

Kit Fiat Ducato H2 Citroën Jumper H2 Peugeot Boxer H2

173 mm

Iveco 35C13 City (Fiat New Daily) Renault Master ≥ 03/1998

157 mm

143 mm

≥ 1994 ≤ 2006 H2 - L2/L3

160 mm

H1/H2

92 mm

130 mm

Référence

3 x 12 cm

98655-485

139 mm

108 mm

Pour stores jusqu'à 3,50 m de longueur Etriers A et B A livrés d’origine avec le kit.

Toit relevable 80 mm 186 mm

Qté / Long. Kit Fiat Ducato H2 Lift Roof- Hymercar Pössl Lift Roof

108

Référence

3 x 12 cm

FIAMMA • Tech Info

98655Z028

•

Référence

3 x 12 cm

98655-625

kit van

• kit fiat ducato h2 lift roof hymercar / pössl lift roof ≥ 2006 H2 - L2/L3/L4

Kit Fiat Ducato H2 Roof Rail Alu-line Style

Qté / Long.

étriers avec finition noire

203 mm

Kit Fiat Ducato with Roof Rack

Qté / Long.

B 36 mm

Ford Transit ≤ 2014 - H2 Mercedes Sprinter 208 D KB

H1-H2 Peugeot J5 Citroën C25 Fiat Ducato ≤ 1994

Qté / Long.

Référence

Kit Van

2 x 8 cm

98655-017

pour conduite à droite

pour conduite à gauche et à droite

fiammastore

a da p ta te ur s | mo nta ge s u r l a pa r o i

F45s pour mini-vans / F43van

Les stores F45s 260 et 300 et le store F43van, seront équipés de série des adaptateurs standard suivants (en jaune). Les adaptateurs spécifiques destinés à certains véhicules (en rouge) n’auront plus l’adaptateur standard (de série avec le store). Adaptateur spécifique Kit Ford Custom Lift Roof

F45 Kit Combi Rail Bracket (Rail Brandrup - Vamoose)

Adaptateur standard F45s vendu avec le store

Kit VW T5 / T6 California Kit VW T5 / T6 Multivan Transporter Kit VW T5 / T6 Multivan Transporter Kit VW T5 / T6 Multivan Transporter RHD Kit VW T5 / T6 Multivan Transporter RHD Kit VW T5/T6 Multivan with Rail Kit VW T5/T6 Multivan with Rail - RHD Kit VW T5/T6 Lift Roof Kit VW T5/T6 Lift Roof Kit VW T5/T6 Lift Roof - RHD

F45s

Kit VW T5/T6 Lift Roof - RHD Kit VW T5 / T6 Multirail Reimo Kit Brandrup VW T4

Adaptateur spécifique Kit Ford Custom Lift Roof

Kit VW T4 / Lift Roof Kit VW T3

Adaptateur standard F43van vendu avec le store

Kit PSA Kit Ford Custom Lift Roof Kit Ford Custom Lift Roof - RHD Kit V Class Marco Polo Kit Renault Trafic - Opel Vivaro - Nissan Primastar Kit Renault Trafic - Opel Vivaro - Nissan Primastar Kit Renault Trafic - Opel Vivaro - Nissan NV300 - Fiat Talento Kit Renault Trafic - Opel Vivaro - Nissan NV300 - Fiat Talento

F43van

Kit Ford Transit Nugget High Roof Kit Ford Custom Nugget Lift Roof Kit Auto Kit Roof Rail

• kit combi rail bracket

Kit High Roof Adapter Westfalia

•

étriers avec finition noire

Référence Deep Black

98655Z147

98655A712

98655-647

98655H647

98655A647

98655-648

98655H648

98655A648

98655A686

98655A739

98655Z159

98655A159

98655Z160

98655A160 98655Z156

98655Z011

98655-292

98655-035

98655A090

98655Z169

98655Z170

98655Z022

98655-854

98655A854

98655Z021

98655A021

98655Z023

98655Z114

98655-310

98655-770

98655-317

98655-284

80 mm 145 mm

149 mm

Qté / Long. Kit Combi Rail Bracket (Rail Brandrup - Vamoose)

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Référence Alu

132 mm

VW T5 / T6 Transporter / Caravelle / Multivan Compatibles aussi REIMO avec véhicules avec toit relevable

100 mm

138 mm

≥ 2003 H1 - L1

100 mm

Kit Mercedes Vito

F43

2 x 8 cm

Référence

98655Z147

pour conduite à droite

pour conduite à gauche et à droite

FIAMMA • Tech Info

109

fiammastore

a da p ta te ur s | mo nta ge s u r l a pa r o i

• kit VW T5 / T6 lift roof

kit vw T5 / T6 multivan transporter 205 mm

142 mm

111 mm

161 mm

76 mm

78 mm 144 mm 203 mm

F45s

Qté / Long.

Référence 98655-647

Kit VW T5 / T6 Multivan Transporter

• 98655H647

2 x 21,5 cm

* *

Qté / Long.

Kit VW T5 / T6 Multivan Transporter

2 x 21,5 cm

F43van

Qté / Long.

Kit VW T5/T6 Lift Roof

2 x 21,5 cm

98655Z159

98655Z160 Référence 98655A159

98655A160

173 mm

Référence

• 98655A647

• 98655A648

139 mm

94 mm

F43van

Qté / Long.

Référence

Kit VW T5/T6 California

2 x 12 cm

98655A712

• kit vw T5 / T6 multivan with rail 209 mm

133 mm

94 mm

108 mm

Kit VW T5/T6 Lift Roof

Référence

• kit vw T5 / T6 california

• kit vw T5 / T6 multirail reimo

177 mm

129 mm

Compatibles aussi avec véhicules avec toit relevable

173 mm

Qté / Long.

2 x 8 cm

1 x 12 cm 1 x 21,5 cm

kit vw T4 brandrup ≥ 1990 ≤ 2003 H1 - L1/L2 Reimo Multirail

57 mm

Référence 98655A686

98655A739

220 mm

185 mm

116 mm

122 mm

179 mm 199 mm

Kit VW T5/T6 Multivan with Rail

240 mm

126 mm

130 mm

Qté / Long.

98655Z156

kit vw T4 - vw T4 lift roof

Aussi pour models avec toit relevable

F43van

220 mm

Kit VW T5 / T6 Multirail Reimo

Référence

171 mm

VW T5 / T6 Transporter / Caravelle / Multivan

Qté / Long.

129 mm

F43van

F45s

98655-648

• 98655H648

≥ 1990 ≤ 2003 H1 - L1/L2

150 mm

120 mm

Sans rail “C” sur le toit

≥ 2003 H1 - L1

136 mm

VW T5 / T6 Transporter / Caravelle / Multivan

H1 L1 / L2

162 mm

≥ 2003 H1 - L1

134 mm

112 mm

161 mm

51 mm

51 mm 97 mm

Kit VW T4 - VW T4 Lift Roof

110

Qté / Long.

Référence

2 x 14 cm

98655-292

FIAMMA • Tech Info

•

étriers avec finition noire

Qté / Long.

Référence

2 x 8 cm

98655Z011

Kit Brandrup VW T4

pour conduite à droite

pour conduite à gauche et à droite

fiammastore

a da p ta te ur s | mo nta ge s u r l a pa r o i

• kit vw T3

• kit psa

Aussi pour modèles avec toit relevable

228 mm

≥ 1979 ≤ 1990 H1

243 mm

109 mm

39 mm

Référence

2 x 8 cm

98655-035

Référence

Kit PSA

2 x 20 cm

98655A090

174 mm

≥ 2014 H1 - L2 Pas adapté au Marco Polo avec toit ouvrant à commande électrique

Attention : pour toute manœuvre d’ouverture / fermeture du store, la porte coulissante doit être fermée.

156 mm

193 mm

148 mm

88 mm

150 mm 118 mm

140 mm 84 mm 136 mm

Qté / Long.

160 mm

170 mm

207 mm

Qté / Long.

kit v class marco polo

• kit ford custom lift roof H1 L1 / L2

F43van

224 mm

Kit VW T3

Qté / Long.

Référence 98655Z169

Kit V Class Marco Polo

kit renault trafic - opel vivaro nissan primastar 99 mm

113 mm

≥ 2014 H1 - L1/L2

168 mm

102 mm

Qté / Long.

Référence

Kit Renault Trafic Opel Vivaro - Nissan Primastar

2 x 16 cm

98655-854

F43van

Qté / Long.

Kit Renault Trafic Opel Vivaro - Nissan Primastar

2 x 16 cm

étriers avec finition noire

1 x 12 cm 1 x 13 cm

98655Z022

Opel Vivaro B Vauxhall Vivaro B ≥ 2014 ≤ 2018

168 mm

92 mm 174 mm

128 mm

F45s

•

Référence

kit renault trafic - opel vivaro nissan nv300 - fiat talento

173 mm

≥ 2001 ≤ 2014 H1 - L1/L2

Qté / Long.

114 mm

98655Z170

107 mm

2 x 12 cm

Kit Ford Custom Lift Roof

F45s

Qté / Long.

Référence

Kit Renault Trafic Opel Vivaro - Nissan NV300 - Fiat Talento

2 x 16 cm

98655Z021

Référence

F43van

Qté / Long.

Référence

98655A854

Kit Renault Trafic Opel Vivaro - Nissan NV300 - Fiat Talento

2 x 16 cm

98655A021

pour conduite à droite

pour conduite à gauche et à droite

FIAMMA • Tech Info

111

fiammastore

a da p ta te ur s | mo nta ge s u r l e t o it

kit ford custom nugget high roof

• kit ford custom nugget lift roof 178 mm

17 mm

174 mm

98 mm

217 mm

163 mm

130 mm

231 mm

158 mm

Toit haut

Toit relevable

218 mm

≥ 2015 H1 - L1

177 mm

≥ 2015 H2 - L2

144 mm

142 mm

94 mm

kit auto

2 x 12 cm

98655Z023

98655Z114

kit roof rail

195 mm 115 mm

137 mm

156 mm

Largeur max du Rail 5,5cm 233 mm 294 mm

Min. 2 Kits pour installer un store

191 mm

137 mm

142 mm

115 mm

Kit Auto

2 x 8 cm

Kit Ford Custom Nugget Lift Roof

161 mm

Kit Ford Custom Nugget - High Roof

Référence

15 mm

Qté / Long.

Référence

2 x 8 cm

98655-310

Qté / Long.

Référence

1 x 12 cm

98655-770

Kit Roof Rail

41 mm

kit mercedes vito 119 mm

≥ 1996 ≤ 2003 H1 - L1 210 mm

129 mm

119 mm 139 mm

kit high roof adapter westfalia

94 mm

32 mm 88 mm

92 mm

Kit High Roof Adapter Westfalia

Qté / Long.

Référence

2 x 12 cm

98655-317

90 mm

Qté / Long.

Référence

2 x 14 cm

98655-284

Kit Mercedes Vito

112

FIAMMA • Tech Info

•

étriers avec finition noire

pour conduite à droite

pour conduite à gauche et à droite

fiammastore

a da p ta te ur s | mo nta ge s u r l e t o it

F80 / F65

kit laika kreos 2005 177 mm 114 mm

89 mm

≥ 2005 47 mm

102 mm

kit standard

50 mm

131 mm 190 mm

Qté / Long.

Référence

3 x 20 cm

98655-855

Kit Standard

Kit Laika Kreos 05

3 x 15 cm

98655-698

80 mm

210 mm

113 mm

90 mm

≥ 2021

63 mm

38 mm

195 mm 151 mm

Référence

3 x 15 cm

98655-725

57 mm

38 mm

139 mm

1 x 500 cm

98655Z168

Kit Laika Rexosline / Kreos 09

4 x 15 cm

98655-419

202 mm

Qté / Long.

Référence

3 x 15 cm

98655Z079

115 mm 175 mm 47 mm

102 mm

138 mm

adapter carthago chic rapido i80 - i90 ≤ 2014

adapter standard F65eagle 400

98655Z119

102 mm

Adapter Laika Ecovip / Rexosline / Kreos >09 <21

Kit Arca Mobilvetta K-Yacht

116 mm

Référence

4 x 15 cm

57 mm

Qté / Long.

Référence

kit arca mobilvetta k-yacht

109 mm

kit / adapter laika ecovip / rexosline / kreos 197 mm

Kit Laika Kreos 21

Qté / Long.

100,5 mm

Qté / Long. Kit Giottiline - Fendt

131 mm 190 mm

Adapter Standard F65eagle 400

•

Référence

kit laika kreos > 2021

kit giottiline - fendt Pour Genetics / Graal

Qté / Long.

étriers avec finition noire

Qté / Long.

Référence

1 x 400 cm

98655-969

pour conduite à droite

Adapter Carthago Chic Rapido i80 - i90

pour conduite à gauche et à droite

Qté / Long.

Référence

1 x 340 cm

98655Z135

1 x 400 cm

98655-736

1 x 450 cm

98655-737

1 x 490 cm

98655-738

1 x 550 cm

98655Z130

FIAMMA • Tech Info

113

fiammastore

a da p ta te ur s | mo nta ge s u r l e t o it m

132 mm

49 mm

89 mm

93 mm

214 mm

139

30 m

adapter lmc - tec

adapter rapido distinction

175 mm

114 mm

Adapter Rapido Distinction

Qté / Long.

Référence

Qté / Long.

Référence

1 x 400 cm

98655Z080

1 x 290 cm

98655-773

1 x 450 cm

98655Z081

1 x 340 cm

98655-774

1 x 490 cm

98655Z082

1 x 370 cm

98655-775

1 x 600 cm

98655Z125

1 x 400 cm

98655-776

1 x 450 cm

98655Z126

1 x 500 cm

98655Z127

1 x 550 cm

98655Z128

1 x 600 cm

98655Z129

Adapter LMC - TEC

adapter carthago malibu

60 mm 189 mm

Adapter Rapido C Line

Référence

340 cm - C56

98655Z120

400 cm - C50

98655Z121

425 cm - C55

98655Z122

116 mm 173 mm

450 cm - C86

98655Z123

Qté / Long.

Référence

1 x 340 cm

98655Z083

1 x 400 cm

98655Z084

1 x 450 cm

98655Z085

1 x 490 cm

98655Z086

adapter rapido C55i C86i

Adapter Carthago Malibu

Adapter Rapido C55i C86i

Qté / Long.

Référence

1 x 500 cm

98655Z138

175 mm

Adapter Hymer

131 mm

114

131 mm 175 mm

47 mm

102 mm

kit autocruise

102 mm

189 mm

adapter hymer

60 mm

47 mm

137 mm

124 mm

157 mm

Kit Autocruise

125 mm

Qté / Long.

70 mm

Rapido C86, C56, C55, C50

127 mm

adapter rapido c line

Qté / Long.

Référence

1 x 290 cm

98655-932

1 x 320 cm

98655-933

1 x 340 cm

98655-934

1 x 370 cm

98655-935

1 x 400 cm

98655-936

1 x 450 cm

98655-937

Qté / Long.

Référence

1 x 490 cm

98655-938

3 x 15 cm

98655-420

1 x 550 cm

98655Z132

1 x 600 cm

98655Z133

FIAMMA • Tech Info

•

étriers avec finition noire

pour conduite à droite

pour conduite à gauche et à droite

fiammastore

a da p ta te ur s | mo nta ge s u r l e t o it

127 mm

61 mm

Dethleffs Fendt LMC Trigano

135 mm

kit / adapter caravan roof

38 mm

113 mm

kit caravan standard

130 mm 187 mm

Kit Caravan Standard

162 mm 195 mm

Qté / Long.

Référence

Qté / Long.

Référence

2 x 50 cm - 2 x 30 cm

98655-657

1 x 290 cm

98655Z067

1 x 320 cm

98655Z068

1 x 340 cm

98655Z069

1 x 370 cm

98655Z070

1 x 400 cm

98655Z071

1 x 425 cm

98655Z072

1 x 450 cm

98655Z073

1 x 500 cm

98655Z074

1 x 550 cm

98655Z075

1 x 600 cm

98655Z076

Qté / Long.

Référence

3 x 100 cm

98655Z066

kit lmc adapter caravan roof Kit composé de 4 plaquettes, vis et écrous rendant possible l’installation du store F80s sur les caravanes LMC à l’aide de l’Adaptateur ou Kit Caravan Roof

Kit LMC Adapter Caravan Roof

Kits et adaptateurs équipés de carter en aluminium en standard

Quantity

Référence

4 plates, screws & nuts

98655Z100

Adapter Caravan Roof

Kit Caravan Roof

adapter / kit adria caravan

84 mm

≥ 2015 47 mm

102 mm

kit bailey

140 mm

174 mm

131 mm 190 mm

Kit Bailey

116 mm

* sans perçage

Qté / Long.

Référence

3 x 25 cm

98655-939

kit hobby easy / ontour / adria adora

Qté / Long.

Référence

2 x 50 cm + 2 x 27 cm

98655Z140

Adapter Adria Caravan 450 *

450 cm

98655Z141

Adapter Adria Caravan 500 *

500 cm

98655Z142

Adapter Adria Caravan 550 *

550 cm

98655Z143

Adapter Adria Caravan 600 *

600 cm

98655Z144

Kit Adria Caravan

119 mm

116 mm 173 mm

Kit Hobby Easy / Ontour / Adria Adora

•

étriers avec finition noire

Qté / Long.

Référence

2 x 50 cm - 2 x 30 cm

98655-949

138 mm 188 mm

Kit Hobby Excellent

pour conduite à droite

44 mm

125 mm 70 mm

kit hobby excellent

pour conduite à gauche et à droite

Qté / Long.

Référence

2 x 50 cm 2 x 30c m

98655-662

FIAMMA • Tech Info

115

fiammastore

s ta g g io t etstuor l e t o it a daffe p ta |temo urn s ta | mo ntaage

kit hobby caravan

125 mm

165 mm

≥ 2014

208 mm

90 mm

38 mm

113 mm

adapter caravan standard

130 mm 187 mm 176 mm

Adapter Caravan Standard 320

1 x 320 cm

98655Z178

Adapter Caravan Standard 340

1 x 340cm

98655Z179

Adapter Caravan Standard 370

1 x 370 cm

98655Z180

Adapter Caravan Standard 400

1 x 400 cm

98655Z181

Adapter Caravan Standard 425

1 x 42 5cm

98655Z182

Adapter Caravan Standard 450

1 x 450 cm

98655Z183

Adapter Caravan Standard 500

1 x 500 cm

98655Z184

Adapter Caravan Standard 550

1 x 550 cm

98655Z185

Adapter Caravan Standard 600

1 x 600 cm

98655Z186

Kit Hobby Caravan

kit fixing bar A utiliser seulement avec Fixing Bar Pro L (98655-295)

98655Z065

190 mm

Qté / Long.

Référence

3 x 20 cm

98655-384

Kit Fixing Bar

119 mm

44 mm

kit hobby premium

62 mm

137 mm

2 x 27 cm - 2 x 60 cm

131 mm

kit hobby premium & ontour ≥ 2012

102 mm

Référence

47 mm

Qté / Long.

138 mm 188 mm

Qté / Long.

Référence

2 x 50 cm - 2 x 30 cm

98655-628

163 mm 195 mm

Kit Hobby Premium & Ontour

Qté / Long.

Référence

2 x 25 cm 2 x 50 cm

98655Z089

Kit Hobby Premium

MK8

131 mm 192 mm

138 mm 188 mm

Kit Hobby Caravan

Qté / Long.

Référence

2 x 50 cm - 2 x 30 cm

98655-921

Adapter Ford Transit L3 H3

Adapter Ford Transit L4 H3

116

Vérifier la position de l’antenne sur le véhicule avant de procéder à l’achat et à l’installation

49 mm

≥ 2009

≥ 2014 H3 - L4

44 mm

119 mm

kit hobby caravan

124 mm

adapter ford transit H3

FIAMMA • Tech Info

•

étriers avec finition noire

pour conduite à droite

Qté / Long.

Référence

1 x 320 cm

98655Z145

1 x 320 cm 1 x 400 cm 1 x 400 cm

* *

98655Z163 98655Z108 98655Z164

pour conduite à gauche et à droite

fiammastore

s ta g g inotaage t etstuor l e t o it a daffe p ta |temo urn s ta | mo

208 mm

Kit Ducato H2 Skyroof

Adapteur nécessaire en cas de véhicule équipé avec lanterneau panoramique couvercle frontal ouvrable

Qté / Long.

Référence

3 x 35 cm

98655Z139

52 mm

Qté / Long.

Référence

Adapter Ford Transit Van - H2 L2

1 x 290 cm

98655Z166

Adapter Ford Transit Van - H2 L3

1 x 340 cm

Qté / Long.

Référence

2 x 26 cm 1 x 12 cm

98655Z148

182 mm

98655Z167

Kit Fiat Ducato / Citroën Jumper / Peugeot Boxer

Qté / Long.

Référence

1 x 20 cm 1 x 15 cm 1 x 12 cm

98655Z101

39 mm

182 mm

de série avec Kit Rain Guard Slim 450 cm et Kit Cover

48 mm

115 mm

fiat ducato / citroën jumper / ** kit peugeot boxer Adaptateurs livrés

Kit Fiat Ducato / Citroën Jumper / Peugeot Boxer Low Profile

•

étriers avec finition noire

166 mm

N’est pas compatible avec les véhicules disposant de lanterneau panoramique frontal

Qté / Long.

Référence

1 x 20 cm 1 x 15 cm 1 x 12 cm

98655Z149

•*

98655Z150

pour conduite à droite

Adaptateurs livrés de série avec Kit Rain Guard 400 cm

123 mm

Kit Fiat Ducato / Jumper / Boxer - H2

Qté / Long.

Référence

2 x 26 cm 1 x 12 cm

98655-904

kit fiat ducato / citroën jumper / peugeot boxer - H3 ≥ 2006 H3 - L3 / L4

115 mm

98655Z097

78 mm

2 x 20 cm 2 x 12 cm

72 mm

Référence

≥ 2006 H2 - L4 Pour F80s et F65s

127 mm

Qté / Long.

108,5 mm

98655Z102

Avant l'installation, merci de vérifier la compatibilité avec le lanterneau panoramique frontal

200 mm

≥ 2006 H2 - L2 / L3 Support à profil bas seulement pour F80s

•

fiat ducato / citroën jumper / ** kit peugeot boxer - H2

140 mm

Kit Smart Clamp Ducato

Avant l'installation, merci de vérifier la compatibilité avec le lanterneau panoramique frontal Adaptateurs livrés de série avec Kit Rain Guard 300 cm

123 mm

** kit smart clamp ducato 109 mm

117 mm

≥ 2006 H2 - L2 / L3 Pour F80s et F65s

127 mm

125 mm

166 mm

fiat ducato / citroën jumper / ** kit peugeot boxer - H2 169 mm 231 mm

≥ 2006 H2 - L2 / L3 / L4 F80s

N’est pas compatible avec les véhicules disposant de lanterneau panoramique frontal

108,5 mm

Kit Fiat Ducato / Citroën Jumper / Peugeot Boxer Low Profile

adapter ford transit van H2 H2

115 mm

≥ 2006 H2 - L4 Support à profil bas seulement pour F80s

Adaptateurs livrés de série avec Kit Rain Guard Slim 450 cm et Kit Cover

48 mm

144 mm

fiat ducato / citroën jumper / ** kit peugeot boxer - H2

72 mm

113 mm

43 mm

** kit ducato H2 skyroof

127 mm 191 mm

Kit Fiat Ducato / Citroën Jumper / Peugeot Boxer - H3 pour conduite à gauche et à droite

Qté / Long.

Référence

1 x 20 cm 1 x 25 cm 1 x 35 cm

98655-656

FIAMMA • Tech Info

117

fiammastore

a da p ta te ur s | mo nta ge s u r l e t o it

kit fiat ducato / citroën jumper / peugeot boxer H2 - ≤ 06

127 mm

Qté / Long.

Référence

2 x 20 cm

98655-373

122 mm

Kit Fiat Ducato / Citroën Jumper / Peugeot Boxer - H2 - ≤ 2006

59 mm

Qté / Long.

Référence

2 x 20 cm

98655-693

190 mm

Kit Mercedes Sprinter with Roof Rail

98655-772

≥2016 H2 - L1/L2/ L3/L4 Mercedes Sprinter/ Dodge Sprinter/ Freightliner Sprinter

190 mm

Qté / Long.

Référence

1 x 12 cm 1 x 53 cm 1 x 60 cm

98655-746

98655-889

119 mm

110 mm

≥ 2006 ≤ 2014 H2 - L2/L3 130 mm

45 mm

VW Crafter ≥ 2006 ≤ 2016

2 x 40 cm 1 x 12 cm

kit iveco daily H2

61 mm

126 mm

136 mm

Sprinter ≥ 2006

Référence

130 mm

Kit Mercedes Sprinter / VW Crafter High Roof

adapter sprinter F65eagle

Qté / Long.

kit mercedes sprinter / vw crafter high roof ≥2006 ≤ 2016 H2 - L1/L2/L3/L4 Mercedes Sprinter/ VW Crafter/ Dodge Sprinter/ Freightliner Sprinter

38 mm

≥ 1994 ≤ 2006 H2 - L2 / L3 Adaptateur pr ofil bas

112 mm

kit fiat ducato / citroën jumper / peugeot boxer H2 - ≤ 06

130 mm

126 mm

Kit Fiat Ducato / Citroën Jumper / Peugeot Boxer - H2 - ≤ 2006

58 mm

52 mm

≥ 2006 ≤ 2016 H2 -L1/L2/L3 Mercedes Sprinter/ VW Crafter/ Freightliner Sprinter/Dodge Sprinter

61 mm

121 mm

≥ 2016 H2 -L1/L2/ L3/L4 Mercedes Sprinter/ Freightliner Sprinter/ Dodge Sprinter

110 mm

Avec galerie 127 mm 73 mm

≥ 1994 ≤ 2006 H2 - L2 / L3 Adaptateur profil haut

kit mercedes sprinter - roof rail

190 mm

130 mm

Qté / Long.

98655-768

1 x 400 cm

98655Z010

Kit Renault Master H2

118

≥ 2010 H2 - L2 / L3 Aussi pour Opel Movano et Nissan NV400

57 mm

122 mm

Qté / Long.

Référence

2 x 29c m 1 x 12 cm

98655-468

FIAMMA • Tech Info

2 x 15cm 1 x 20cm

98655-733

•

étriers avec finition noire

Kit Renault Master ≥ 2010

pour conduite à droite

56 mm

112 mm 38 mm

Aussi pour Opel Movano ≥ 1998 ≤ 2010 Nissan Interstar ≥ 1998 ≤ 2011

Référence

** kit renault master H2 ≥ 2010

kit renault master H2 ≥ 1997 ≤ 2009 H2 - L2 / L3

Kit Iveco Daily H2

Qté / Long.

109 mm

Adapter Sprinter F65eagle

60 mm

Référence

195 mm

58 mm

Qté / Long.

Référence

1 x 12 cm 1 x 44 cm 1 x 64 cm

98655-881

pour conduite à gauche et à droite

fiammastore

a da p ta te ur s | mo nta ge s u r l e t o it

131 mm

≥ 2017 H3 - L3/L4

59 mm

108 mm

• kit vw crafter H3

kit vw crafter - roof rail

≥ 2017 126 mm

121 mm

Man Tge

105 mm 69 mm

Man Tge Sans Roof Rail

Pour VW Crafter L4/H3 choisir le store F80s 400 cm de longueur

Avec galerie 121 mm 176 mm

Kit VW Crafter with Roof Rail

Qté / Long.

Référence

1 x 20 cm 1 x 30 cm 1 x 40 cm

98655Z036

Kit VW Crafter H3

F40van

104 mm 156 mm

Référence

1 x 260 cm

98655Z110

•kit mercedes v class

157 mm

Qté / Long.

147 mm

≥ 2014 H1 - L2

157 mm

Qté / Long.

Référence

1 x 39 cm - 1 x 22 cm

98655Z078

98655Z087

2x 20 cm

105 mm

Référence

Kit VW T5 / T6

98655Z165

pour conduite à droite

Nissan NV 300 / Fiat Talento ≥ 2014

Référence

98655Z088

149 mm

54 mm

44 mm

VW T5 / T6 Transporter / Caravelle / Multivan Qté / Long.

2 x 26 cm

Kit Renault Trafic L2

≥ 2003 H1 - L1/L2

90 mm

Qté / Long.

L1 / L2

146 mm

Référence

Opel VivaroVauxhall Vivaro B ≥ 2014 ≤ 2018

99 mm

•kit vw T5 / T6

étriers avec finition noire

2 x 26 cm

Kit Renault Trafic L1

• kit VW T5 / T6 rail

•

98655Z058

Opel VivaroVauxhall Vivaro B ≥ 2014 ≤ 2018

100 mm

148 mm

Kit VW T6

Nissan NV 300 / Fiat Talento ≥ 2014

65 mm

≥ 2014 H1 - L1

102 mm

Kit Mercedes V Class

98655Z043

•kit renault trafic L2

105 mm

≥ 2014 H1 - L2

2 x 20 cm 1 x 32 cm

96 mm

Adapter PSA

Qté / Long.

115 mm 105 mm

Citroën Jumpy III gen. / Spacetourer Peugeot Traveller Peugeot Expert III gen. Toyota ProAce II / Toyota ProAce Verso ≥ 2016

105 mm

Opel Vivaro C Opel Zafira Life Vauxhall Vivaro Life ≥ 2019

Référence

70 mm

111 mm

H1 L = 4956/9 mm

Qté / Long.

•kit renault trafic L1

64 mm

•adapter psa

Pour VW Crafter L3/H3 choisir le store F80s 320 cm de longueur

pour conduite à gauche et à droite

85 mm

Qté / Long.

Référence

1 x 20 cm 1 x 25 cm

98655Z152

98655Z153

FIAMMA • Tech Info

119

fiammastore

a da p ta te ur s | mo nta ge s u r l e t o it

≥ 2012 H1 - L1

≥ 2012 H1 - L2

117 mm 155 mm

1 x 45,5 cm 1 x 20 cm

98655Z044

Nissan Impendulo / Isuzu Como / Mitsubishi Fuso Canter Van ≥ 2012

57 mm

85 mm 149 mm

Qté / Long.

Référence

1 x 20 cm - 1 x 25 cm

•kit campérêve cap road

Référence

2 x 25 cm 1 x 10 cm

98655Z175

Kit NV200

183 mm

98655Z151

109 mm

≥ 2016 H1 - L1

Qté / Long. 2 x 8 cm

Kit VW Caddy Maxi

Référence

98655Z096

•kit vw caddy maxi lift roof 103 mm

≥ 2016 H1 - L1

56 mm

46 mm

136 mm

Qté / Long.

120

Référence

96 mm

Uniquement sur Rapido Autocaravan Campérêve Cap Road basé sur Peugeot Expert III gen.

•kit combi rail bracket

Kit Combi Rail Bracket (Rail Brandrup - Vamoose)

Qté / Long.

101 mm

2 x 12 cm

Kit Campérêve Cap Road

98655Z045

77 mm

•kit vw caddy maxi

Qté / Long.

Compatibles aussi pour véhicules avec toit relevable

Uniquement pour F40van 210

80 mm

≥ 2016 H1 L= 4959 mm

• kit NV200

98655Z041

F35pro

100 mm

1 x 22,5 cm - 1 x 20 cm

Kit Ford Custom L2

Référence

155 mm

102 mm

98655Z046

Qté / Long.

114 mm

Référence

106 mm

Qté / Long.

•kit nissan NV350

Kit Nissan NV350

129 mm

129 mm 117 mm 155 mm

Kit Ford Custom L1

≥2012 H1 - L2

120 mm 86 mm

•kit ford custom L2

120 mm 86 mm

•kit ford custom L1

Référence

2 x 8 cm

FIAMMA • Tech Info

•

98655Z154

étriers avec finition noire

Qté / Long. 2 x 12 cm

Kit VW Caddy Maxi Lift Roof

pour conduite à droite

Référence

98655Z109

pour conduite à gauche et à droite

fiammastore

a da p ta te ur s | mo nta ge s u r l e t o it

170 mm

105 mm

≥ 2014 H1- L2

87 mm

100 mm

Compatibles aussi pour véhicules avec toit relevable

•kit vw T6 kepler 63 mm

103 mm

•kit vw T5 / T6 multirail reimo

83 mm 164 mm

Kit VW T5 / T6 Multivan Transporter

≥ 2003 H1 - L1/L2

Référence 98655Z004

2 x 21,5 cm

98655Z005

kit vw T5 / T6 california

≥ 1990 ≤ 2003 H1 - L1/L2

132 mm

78 mm

106 mm

Kit VW T5 / T6 Multivan/ Transporter

Qté / Long.

Référence

2 x 12 cm

98655-747

kit brandrup vw T4

154 mm

≥ 2003 H1 - L1

130 mm

Reimo Multirail

220 mm

130 mm

Qté / Long.

Installation sur rail. Pour la version Transporter, ce rail en aluminium est en option : contactez votre concessionnaire VW

193 mm

VW T5 / T6 Transporter / Caravelle / Multivan

87 mm

98655Z033

kit vw T5 / T6 multivan transporter

SANS rail “C” sur le toit

120 mm

2 x 10 cm

98655Z155

kit vw T5 / T6 multivan transporter ≥ 2003 H1 - L1

Kit VW T6 Kepler

Référence

132 mm

2 x 8 cm

Qté / Long.

151 mm

Kit VW T5 / T6 Multirail Reimo

Référence

82 mm

Qté / Long.

51 mm

95 mm

57 mm

Kit VW T5 / T6 California

Qté / Long.

Référence

2 x 12 cm

98655-748

Kit Brandrup VW T4

Qté / Long.

Référence

2 x 8 cm

98655Z011

•kit vw T3 / T3 lift roof

•kit vw t4 / vw t4 lift roof 42 mm

Aussi pour modèles avec toit relevable

Kit VW T4 Lift Roof

•

étriers avec finition noire

162 mm

203 mm

≥ 1979 ≤ 1990 H1

92 mm

≥ 1990 ≤ 2003 H1 - L1/L2

40 mm 86 mm

82 mm

Qté / Long.

Référence

2 x 8 cm

98655-111

pour conduite à droite

Kit VW T3/T3 Lift Roof

pour conduite à gauche et à droite

Aussi pour modèles avec toit relevable

Qté / Long.

Référence

2 x 8 cm

98655Z115

FIAMMA • Tech Info

121

fiammastore

a da p ta te ur s | mo nta ge s u r l e t o it

•kit mercedes viano / marco polo /

kit class v marco polo

124 mm 107 mm

Référence

1 x 12 cm 1 x 13 cm

98655Z022

•kit mercedes vito jules verne

Qté / Long.

Référence

2 x 12 cm

98655Z034

Kit Nissan NV200

Référence

2 x 12 cm

98655-893

134 mm

111 mm

Référence

2 x 8 cm

98655-682

Kit Mercedes Vito / Vito Marco Polo

≥ 2014 H1 - L1/L2 Renault Trafic/ Nissan Nv300/ Fiat Talento

106 mm 89 mm

Référence

2 x 12 cm

98655Z020

Kit Renault Trafic / Opel Vivaro / Fiat Talento / NV300 / Rapido Mirande S

H1 L = 4956/9 mm Opel Vivaro C Opel Zafira Life Vauxhall Vivaro Life ≥ 2019 Qté / Long.

Référence

3 x 8 cm

98655Z026

FIAMMA • Tech Info

•

étriers avec finition noire

≥ 2015 H1 - L1 Renault Trafic Dreamer Mirande S/ Campereve Mirande S

Qté / Long.

Citroën Jumpy III gen. / Spacetourer Peugeot Traveller Peugeot Expert III gen. Toyota ProAce II / Toyota ProAce Verso ≥ 2016 67 mm 158 mm

Aussi pour models avec toit relevable

Qté / Long. 2 x 20 cm

Kit PSA

122

86 mm

•kit psa

124 mm

80 mm

92 mm

Nissan NV 200 ≥ 2009 Nissan Evalia ≥ 2010 Mitsubishi Delica V ≥ 2007

Qté / Long.

73 mm

106 mm

64 mm

Qté / Long.

43 mm

H1 - L1

98655-887

156 mm

≥ 2014 ≤ 2018 H1 - L1/L2 Operl/ Vauxhall Vivaro B

159 mm

•kit nissan nv200

2 x 13 cm

kit renault trafic / opel vivaro / fiat talento / nv300 / rapido mirande s

88 mm

Kit Renault Trafic / Opel Vivaro / Fiat Talento / Nissan Primastar

Référence

75 mm

87 mm

82 mm

140 mm

Marco Polo: seulement avec toit ouvrant à commande manuelle

kit renault trafic / opel vivaro / fiat talento / nissan primastar ≥ 2001 ≤ 2014 H1 - L1/L2

Qté / Long. Kit Mercedes Viano Marco Polo / Vito / V Class

≥1996 ≤ 2003 H1 - L1

113 mm

Kit Mercedes Vito Jules Verne

69 mm

•kit mercedes vito / vito marco polo

154 mm

≥ 2014 H1 - L2

121 mm

62 mm

Kit Class V Marco Polo

Qté / Long.

H1 - L2 Viano Vito II: ≥ 2003 ≤ 2013 Viano Vito II Marco Polo: ≥ 2003 ≤ 2013 seulement avec toit ouvrant à commande manuelle V Class Vito III - Long: ≥ 2014

119 mm

Pas adapté au Marco Polo avec toit ouvrant à commande électrique

112 mm

206 mm

151 mm

≥ 2014 H1 -L2

vito / v class

pour conduite à droite

Référence

98655Z095

pour conduite à gauche et à droite

fiammastore

a da p ta te ur s | mo nta ge s u r l a pa r o i / l e r a il

•kit ford custom capland / capfun

Attention : pour toute manœuvre d’ouverture / fermeture du store, la porte coulissante doit être fermée

110 mm

95 mm

52 mm 129 mm

Qté / Long. Kit Ford Custom Lift Roof

Kit Ford Custom Cap Land / Cap Fun

Référence

2 x 12 cm

98655Z035

•kit standard

176 mm

Installation sur la galerie de toit

56 mm

108 mm

H1 - L2 Cap Land / Cap Life ≥ 2019

Qté / Long.

Kit Ford Custom Cap Coast / Cap Land /Cap Life

168 mm 64 mm

/caplife

78 mm

Référence

98655Z170

•kit ford custom cap coast / capland 101 mm

Qté / Long.

98655Z169 2 x 12 cm

Kit Ford Custom Lift Roof - RHD

Référence

2 x 12 cm

98655Z027

Kit Standard

Qté / Long.

Référence

2 x 8 cm

98655-142

kit eriba touring

rail

110 mm

24 mm

81 mm

230 mm

H1 - L1 Cap Coast ≥ 2018

96 mm

≥ 2015 ≤ 2018 H1 - L2

55 mm

138 mm

H1 L1 / L2

174 mm

• kit ford custom lift roof

12 mm

32 mm 89 mm

kit auto

Référence

1 x 300 cm

02361-01A

1 x 400 cm

02361-01C

Kit Eriba Touring

Qté / Long.

Référence

2 x 8 cm

98655Z009

184 mm

137 mm

Rail

Qté / Long.

Installation sur la galerie de toit 115 mm

Kit Auto

•

étriers avec finition noire

Qté / Long.

Référence

2 x 8 cm

98655-310

pour conduite à droite

pour conduite à gauche et à droite

FIAMMA • Tech Info

123

fiammastore

Compass

Qté / Long.

Référence

1 x 20cm - 1 x 25cm

98655Z018

Kit Roof Rail

Qté / Long. Kit Renault Trafic ≥ 2001 ≤ 2015

2 x 16cm

Kit Renault Trafic ≥ 2015

Référence 98655Z031 98655Z032

kit auto

200 mm

192 mm

115 mm

137 mm

176 mm

Largeur max du Rail 5,5 cm Min. 2 Kits pour installer un store

112 mm 183 mm

161 mm

kit roof rail

112 mm

30 mm

Kit VW T5/T6 Trasnporter / Multivan Compass

118 mm

134 mm 120 mm

kit renault trafic

192 mm

142 mm

kit vw T5 / T6 transporter / multivan compass

233 mm 302 mm

Qté / Long.

Référence

1 x 12cm

98655-770

Qté / Long.

Référence

2 x 8cm

98655-310

Kit Auto

CaravanStore

kit hobby caravanstore Kit supplémentaire pour l’installation du CaravanStore sur les caravanes Hobby 2009, série 6

Référence Kit Hobby CaravanStore

124

98655-034

FIAMMA • Tech Info

•

étriers avec finition noire

pour conduite à droite

pour conduite à gauche et à droite

fiammastore

pa r o i s fr o n ta l e s e t l a t ér a l es - c o ns eil s d ’ ins ta l l a t io n

contrôles préliminaires • Les instructions de montage sont fournies avec l’article mais sont également disponibles sur notre site Internet www.fiamma.com (à la page de l’article correspondant “télécharger / Instructions de montage ”). • Contrôler le contenu du colis et vérifier qu’aucune pièce n’ait été cassée ou déformée durant le transport. • L’article doit être installé en respectant les instructions de montage et l’article ne doit subir aucune modification d’aucune sorte. • Pour éviter de tacher la toile, vérifier qu’il n’y ait pas d’arbre à proximité pouvant la salir avec la résine sécrétée.

comment choisir la bonne paroi type de véhicule

type de paroi

Parois frontales

Parois latérales

protection

Protège contre le soleil

Protège contre la pluie

Protège contre le vent

soin et entretien • Ranger l’auvent Privacy seulement s’il est sec et, si possible, propre. • L’humidité restante peut provoquer des taches. Si l’auvent devait être replié encore humide, il est nécessaire de le rouvrir pour le faire sécher avant 12h au plus tard. • La saleté est généralement superficielle et peut être éliminée à l’eau à l’aide d’un chiffon ou d’une brosse • Quand le tissu est très sale, ajouter à l’eau un détergent neutre (savon de Marseille). Rincer soigneusement les éventuels résidus de détergent présents sur le tissu. Ne jamais utiliser de produits chimiques agressifs ni d’appareils à haute pression pour le nettoyage. • Fenêtres en PVC transparent : utiliser des détergents sans alcool ni solvant. Procéder au lavage à l’eau claire à l’aide d’un chiffon doux.

nettoyage

H2O

FIAMMA • Tech Info

125

fiammastore

pa r o i s fr o n ta l e s

Blocker Pro informations générales • Longueur : ± 100 - ± 513 cm • Longueur du store : 250-550 • Couleurs : gris et gris foncé avec avec grande baie vitrée Crystal. • Convient pour : F45s/L - F43van - F70 - F80s/L- F65s/L - F40van - CaravanStore/XL - F35Pro • Compatible avec tout type de sorte doté de rail sur la barre de charge

2000 mm

caractéristiques techniques • Fermeture latérale en tissu vinyle traité anti-moisissures, résistant aux rayons UV, lavable et facile à monter • Grande baie vitrée Crystal et rallonge grise descendant jusqu’au sol • Livré d’origine avec : rafter en aluminium, cordes et piquets

profil pour la fixation d’un rideau

Le tableau ci-dessous indique le nombre de rideaux Curtains Kit (en option-2 rideaux pour chaque Kit) nécessaires pour chaque Blocker Pro.

L’intérieur de la façade est équipé de série d’un proﬁl permettant l’insertion des rideaux (disponibles en option).

Curtains Kit - Référence 08761-01Description

Référence

Curtains Kit

Nombre de rideaux nécessaire

Blocker Pro 100

07971-12-

Blocker Pro 250

07971-01-

Blocker Pro 260 Van

07971A01-

Blocker Pro 280

07971-02-

Blocker Pro 300

07971-03-

Blocker Pro 325

07971-13-

3 3

Blocker Pro 350

07971-04-

Blocker Pro 375

07971-05-

Blocker Pro 400

07971-06-

Blocker Pro 425

07971-07-

Blocker Pro 440

07971-08-

Blocker Pro 450

07971-09-

Blocker Pro 500

07971-10-

Blocker Pro 550

07971-11-

Description Blocker Pro 100* Blocker Pro 250 Blocker Pro 260 ** Blocker Pro 280 Blocker Pro 300 Blocker Pro 325 Blocker Pro 350 Blocker Pro 375 Blocker Pro 400 Blocker Pro 425 Blocker Pro 440 Blocker Pro 450 Blocker Pro 500

Pratique, rapide et sûr.

F45s F43van F45L F70 F80s F65s F65L F80L F40van

• • • • • • • • •

•

Blocker Pro 550

126

système de fixation du panneau au pied profil

FIAMMA • Tech Info

•

• • •

•

• • • • • • •

• • • • •

CS F35 / XL pro

• • • • •

•

• • •

• • • • •

Longueur Longueur minimale du Poids A store B

Référence

EAN Code

± 100 cm

250 cm

1,2 kg

07971-12-

8004815402709

± 235 cm

250 cm

2,7 kg

07971-01-

8004815384548

± 250 cm

260 cm

2,7 kg

07971A01-

8004815384555

± 255 cm

270 cm

3,0 kg

07971-02-

8004815384562

± 285 cm

300 cm

3,2 kg

07971-03-

8004815384579

± 310 cm

325 cm

3,4 kg

07971-13-

8004815422363

± 335 cm

340 cm

3,8 kg

07971-04-

8004815384586

± 360 cm

370 cm

4,1 kg

07971-05-

8004815384593

± 385 cm

400 cm

4,5 kg

07971-06-

8004815384609

± 410 cm

425 cm

4,7 kg

07971-07-

8004815384616

± 415 cm

440 cm

4,9 kg

07971-08-

8004815384623

± 435 cm

450 cm

5,0 kg

07971-09-

8004815384630

± 463 cm

500 cm

5,5 kg

07971-10-

8004815384647

± 513 cm

550 cm

6,0 kg

07971-11-

8004815384654

• Compatible avec *Blocker Pro 100 ne dispose pas de baie Crystal ** S’adapte aussi au store Omnistor 5102. Sur la F40van S/N < 9453261 - A03 -701991 utiliser le kit 08322-01Pour stores avec longueur de 600 cm, merci d’utiliser un panneau de 500 cm et un panneau de 100 cm

fiammastore

pa r o i s fr o n ta l e s

Blocker Pro exemple

Blocker Pro 100

Blocker Pro

crée une sorte de passage/porte

propositions de configurations blocker pro avec blocker pro 100

blocker pro

Les dessins suivants sont destinés à vous proposer des conﬁgurations possibles entre les Blocker Pro et le Blocker Pro 100. Conﬁgurations possibles en fonction de la longueur du store.

Blocker Pro

blocker pro + 1 blocker pro 100

Blocker Pro

Blocker Pro 100

FIAMMA • Tech Info

127

fiammastore

pa r o i s fr o n ta l e s

blocker pro + 2 blocker pro 100

Blocker Pro 100

Blocker Pro

blocker pro + blocker pro 100 + ouverture

Blocker Pro

Ouverture

Blocker Pro 100

blocker pro + 2 blocker pro 100 + ouverture

Blocker Pro 100

128

Ouverture

Blocker Pro

FIAMMA • Tech Info

Blocker Pro 100

fiammastore

pa r o i s fr o n ta l e s

Blocker B

informations générales

1400 m m

• Longueur : ± 253 - ± 438 cm • Longueur du store : 260-450 • Couleurs : gris et gris foncé • Compatible avec : F45s/L - F43van - F70 - F80s/L - F65s/L - CaravanStore/XL F35pro • Compatible avec tout type de sorte doté de rail sur la barre de charge

caractéristiques techniques • Paroi frontale en tissu vinyle traité anti-moisissures, résistant aux rayons UV, lavable et facile à monter • Protège du soleil et de la pluie • Livré d’origine avec piquets et cordes

Description Blocker 260* Blocker 300 Blocker 325 Blocker 350 Blocker 400 Blocker 450

F45s F43van F45L

• • • • • •

F70

• •

F80s F80L F65s F65L F40van

• • • • • •

• •

• • • • •

•

• •

CS / XL

F35 pro

• • • • • •

• •

Longueur Longueur minimale du Poids A store B

Référence

± 253 cm

260 cm

2,3 kg

07972-04-

8004815402716

± 285 cm

300 cm

2,6 kg

07972-01-

8004815384661

EAN Code

± 310 cm

325 cm

2,7 kg

07972-06-

8004815422370

± 335 cm

340 cm

2,9 kg

07972-02-

8004815384678

± 385 cm

400 cm

3,3 kg

07972-03-

8004815384685

± 438 cm

450 cm

4 kg

07972-05-

8004815402723

• compatible avec *Sur la F40van S/N < 9453261 - A03 -701991 utiliser le kit 08322-01Pour stores avec longueur de 600 cm, merci d’utiliser un panneau de 500 cm et un panneau de 100 cm

FIAMMA • Tech Info

129

fiammastore

pa r o i s fr o n ta l e s

Shade Sun View informations générales

230 mm

• Longueur : ± 600 cm • Longueur du store : 190-600 • Matériel : semi-transparent • Compatible avec : F45s/L - F43van - F70 - F80s/L - F65s/L - CaravanStore/XL - F35pro • Compatible avec tout type de sorte doté de rail sur la barre de charge

caractéristiques techniques • Réalisée en matériel semi-transparent • Protège du soleil en augmentant la surface d’ombre

Peut facilement être raccourci pour s’adapter aux dimensions du store.

Description

F45s F45L

F43van

F70

F65s F65L

F80s F80L

F40van

Shade Sun View

•

CaravanLongueur F35 pro Store / XL A

•

± 600 cm

Longueur minimale du store B

Poids

Référence

EAN Code

190 cm

0,5 kg

07758-01-

8004815368777

• compatible avec

130

FIAMMA • Tech Info

fiammastore

pa r o i s fr o n ta l e s

Sun View XL

informations générales 1900 m

• Longueur : ± 100 - ± 513 cm • Longueur du store : 250-550 • Matériel : semi-transparent • Compatible avec : F45/L - F43van - F70 - F80s/L - F65s/L - CaravanStore/XL - F35pro • Compatible avec tout type de sorte doté de rail sur la barre de charge

caractéristiques techniques • Tissu à maille résistant, de faible élasticité permettant une mise en tension uniforme de la paroi • Lavable, ignifugé et traité avec protection anti UV • Laisse légèrement passer l’air et protège du soleil tout en permettant une bonne vision de l’intérieur vers l’extérieur • Enroulable, ﬁxations pratiques • Livré d’origine avec piquets et cordes

Description Sun View XL 100* Sun View XL 260* Sun View XL 300 Sun View XL 325 Sun View XL 350 Sun View XL 375 Sun View XL 400 Sun View XL 425 Sun View XL 450 Sun View XL 500 Sun View XL 550

F45s

• • • • • • • • •

F43 van

• • •

F45L

F70

•

• • • •

•

F80s F80L F65s F65L

• • • • • • • • •

•

• • • • • •

• • •

•

• •

F40 van

CS / XL

F35 pro

Longueur Longueur minimale du Poids A store B

• •

•

• • •

± 100 cm

250 cm

± 250 cm

250 cm

± 285 cm

300 cm

± 310 cm

• • • • • • • • •

Référence

EAN Code

0,9 kg

08184-01-

8004815402501

1,9 kg

08184-02-

8004815402518

2,1 kg

08184-03-

8004815402525

325 cm

2,2 kg

08185A01-

8004815422417

± 335 cm

340 cm

2,3 kg

08184-04-

8004815402532

± 360 cm

370 cm

2,4 kg

08184-05-

8004815402549

± 385 cm

400 cm

2,5 kg

08184-06-

8004815402556

± 410 cm

425 cm

2,6 kg

08184-07-

8004815402563

± 435 cm

450 cm

2,7 kg

08184-08-

8004815402570

± 465 cm

500 cm

2,9 kg

08184-09-

8004815402587

± 513 cm

550 cm

3,1 kg

08184-10-

8004815402594

• compatible avec *Sur la F40van S/N < 9453261 - A03 -701991 utiliser le kit 08322-01Pour stores avec longueur de 600 cm, merci d’utiliser un panneau de 500 cm et un panneau de 100 cm.

exemple

Sun View XL

Sun View XL 100 crée une sorte de passage/porte Installation

FIAMMA • Tech Info

131

fiammastore

pa r o i s fr o n ta l e s

propositions de configurations sun view xl avec sun view xl 100 Les dessins suivants sont destinés à vous proposer des conﬁgurations possibles entre les Sun View XL et le Sun View XL 100. Conﬁgurations possibles en fonction de la longueur du store.

sun view xl

sun view xl + 2 sun view xl 100

Sun View XL

Sun View XL 100

sun view xl + sun view xl 100

Sun View XL

Sun View XL 100

sun view xl + sun view xl 100 + ouverture

Sun View XL

132

FIAMMA • Tech Info

Ouverture

Sun View XL 100

Sun View XL

Sun View XL 100

fiammastore

pa r o i s fr o n ta l e s

Side W Pro informations générales

2000 mm

• Extension du store : 200-275 cm • Hauteur du sol : 180-330 cm • Couleurs : gris et gris foncé avec grande baie vitrée Crystal • Compatible avec : F45s/L - F70 - F80s/L - F65s/L - F40van - CaravanStore/XL - F35pro • Compatible aussi avec : F50Pro - F55Pro - F45i - F45iL - F45Ti - F45TiL- F65Top - F65

caractéristiques techniques • Fermeture latérale en vinyle, traitée anti-moisissures, anti UV et lavable • Grande baie vitrée Crystal et rallonge grise descendant jusqu’au sol • Peut se monter aussi bien sur le côté droit que sur le côté gauche • Livré d’origine avec rafter en aluminium et cordes et piquets

Description

système de fixation du panneau au pied profil Pratique, rapide et sûr.

Longueur Hauteur du sol B A

Poids

Référence

EAN Code

3* - 4b - 5 - 6 - 7 - 8

230 cm

225-280 cm

4,2 kg

07973-01-

8004815384715

Kit standard

Kit en option

Side W Pro F45 / F80s

1 - 2 - 4a

Side W Pro XXL F45 / F80s

1 - 2 - 4a

3* - 4b - 5 - 6 - 7 - 8

230 cm

280-330 cm

4,5 kg

07973B01-

8004815384739

Side W Pro XL F80L

250 cm

245-280 cm

4,75 kg

07974A01-

8004815422394

Side W Pro XXL F80L

245 cm

281-310 cm

4,85 kg

07974B01-

8004815422400

Side W Pro Van F45*

190 cm

180-200 cm

3,4 kg

07973A01-

8004815384722

Side W Pro F65 / F80 Ducato

3* - 4b

230 cm

225-280 cm

4,2 kg

07974-01-

8004815384746

Side W Pro F40van

210 cm

180-210 cm

3,5 kg

07979-01-

8004815384845

Side W Pro CaravanStore / F35

210 cm

240-260 cm

4,5 kg

07977-01-

8004815384777

Side W Pro CaravanStore XL

240 cm

240-260 cm

4,8 kg

07977B01-

8004815384791

Side W Pro F35 Van

210 cm

180-220 cm

4,2 kg

07977A01-

8004815384784

* S’adapte aussi au store Omnistor 5102

Vériﬁer la hauteur du sol B à laquelle le store est installé

Description Kit

Nombre

98655-563 - F50Pro / F55Pro / F45 i / F45iL / F45Ti / F45

98655-564 - F45TiL / F45L

* 98655-073 - F65 Top / F65 / F65s / F65L (Optional ≥ 2023 - Standard ≤ 2022)

98661-023 - F80s (Standard pour Side W Pro ≥ 2023)

98661-017 - F80s (En option pour Side W Pro ≤ 2022)

98661-001 - F70

98655-311 - Omnistor - Thule 5002/5003

98655-079 - Tristor

98655-927 - Omnistor - Thule 4900 / 5200 / Tristor2

98661-019 - F80L

Installation F45s VW T5/T6 F45Ti VW T5/T6

Installation F80L

Installation

FIAMMA • Tech Info

133

fiammastore

pa r o i s fr o n ta l e s

Side W Pro Shade informations générales

2000 mm

• Extension du store : 230 cm • Hauteur du sol : 225-280 cm • Couleurs : gris et gris foncé avec grande baie vitrée Crystal • Compatible avec : F45s - F45L - F70 - F80s - F65s - F65L caractéristiques techniques

• Fermeture latérale en vinyle,traitée anti-moisissures, anti UV et lavable • Grande baie vitrée Crystal et rallonge grise descendant jusqu’au sol • Peut se monter aussi bien sur le côté droit que sur le côté gauche • Livré d’origine avec rafter en aluminium et cordes et piquets

Description

Longueur Hauteur du sol B A

Poids

3 - 4b - 5 - 6 - 7 - 8

230 cm

225-280 cm

5,3 kg

07975-01-

8004815384753

3 - 4b - 5 - 6 - 7 - 8

230 cm

225-280 cm

5,3 kg

07976-01-

8004815384760

Installation

Kit standard

Kit en option

Side W Pro Shade F45 / F80 right

1 - 2 - 4a

Side W Pro Shade F45 / F80 left

1 - 2 - 4a

Description Kit 98655-563 - F50Pro / F55Pro / F45 i / F45iL / F45Ti / F45 98655-564 - F45TiL / F45L

Référence

Nombre

Description Kit

Nombre

98661-001 - F70

98655-311 - Omnistor - Thule 5002/5003

98655-073 - F65 Top / F65 / F65s / F65L

98661-023 - F80s (Standard per Side W Pro ≥ 2023)

98661-017 - F80s (Optional per Side W Pro ≤ 2022)

98655-079 - Tristor

EAN Code

98655-927 - Omnistor - Thule 4900 / 5200 / Tristor

2000 mm

informations générales

Side W CaravanStore • Extension du store : 225-250 cm • Hauteur du sol : 240-260 cm • Couleurs : gris et gris foncé avec grande baie vitrée Crystal • Compatible avec : CaravanStore/XL - F35pro

caractéristiques techniques • Fermeture latérale en vinyle,traitée anti-moisissures, anti UV et lavable • Grande baie vitrée Crystal • Peut se monter aussi bien sur le côté droit que sur le côté gauche • Livré d’origine avec rafter en aluminium et piquets pour une ﬁxation sûre Description

CaravanStore / Longueur F35 pro XL A

Side W CaravanStore / F35 Side W CaravanStore XL

134

FIAMMA • Tech Info

• •

•

Installation

Hauteur du sol B

Poids

210 cm

240-260 cm

240 cm

240-260 cm

Référence

EAN Code

3,9 kg

07978-01-

8004815384807

4,2 kg

07978A01-

8004815384814

• Compatible avec

fiammastore

pa r o i s l a té r a l e s

Side Block • Longueur : 230 / 240 cm • Hauteur du sol : 220-260 cm / 240-260 cm • Matériel : vinyle gris et gris foncé • Compatible avec : F45s/L - F70 - F80s - F65s/L - CaravanStore XL

2000 mm

informations générales

caractéristiques techniques • Fermeture latérale en vinyle, traitée anti-moisissures, anti UV et lavable • Peut se monter aussi bien sur le côté droit que sur le côté gauche • Livrée avec rafter en aluminium et piquets et sangles d’ancrage

Description Side Block F45 /F80 Side Block CaravanStore

Kit standard

Kit en option

1-2-4

3-5

Description Kit

Longueur A

Hauteur du sol B

Poids

Référence

EAN Code

230 cm

220-260 cm

3,3 kg

08835-01-

8004815452810

240 cm

240-260 cm

3,3 kg

08836-01-

8004815452827

Nombre

98655-563 - F50Pro / F55Pro / F45 i / F45iL / F45Ti / F45

98655-564 - F45TiL / F45L

98655-073 - F65 Top / F65 / F65s / F65L

98661-023 - F80s

98661-001 - F70

FIAMMA • Tech Info

135

fiammastore

pa r o i s l a té r a l e s

Sun View Side

informations générales

2000 mm

• Longueur : 210-250 cm • Hauteur du sol : 180-310 cm • Matériel : semi-transparent • Compatible avec : F45/L - F70 - F80s/L - F65s/L - CaravanStore/XL - F35pro

caractéristiques techniques • Réalisée en matériel semi-transparent • Peut se monter aussi bien sur le côté droit que sur le côté gauche • Laisse passer la lumière • Laisse légèrement passer l’air et protège du soleil tout en permettant une bonne vision de l’intérieur vers l’extérieur • Livré d’origine avec rafter en aluminium et cordes et piquets

Description Sun View Side F45 / F80s

Kit standard

Kit en option

Longueur A

Hauteur du sol B

Poids

Référence

EAN Code 8004815402679

1 - 2 - 4a

3 - 4b - 5 - 6 - 7 - 8

230 cm

220-260 cm

1,4 kg

08185-01-

Sun View Side F80L

250 cm

245-310 cm

1,65 kg

08185A01-

8004815422417

Sun View Side CaravanStore/F35

210 cm

180-260 cm

1,3 kg

08186-01-

8004815402686

Sun View Side CaravanStore XL

240 cm

180-260 cm

1,7 kg

08186A01-

8004815402693

Description Kit

Nombre

98655-563 - F50Pro / F55Pro / F45 i / F45iL / F45Ti / F45

98655-564 - F45TiL / F45L

98655-073 - F65 Top / F65 / F65s / F65L

98661-023 - F80s (Standard pour Side W Pro ≥ 2023)

98661-017 - F80s (En option pour Side W Pro ≤ 2022)

98661-001 - F70

98655-311 - Omnistor - Thule 5002/5003

98655-079 - Tristor

98655-927 - Omnistor - Thule 4900 / 5200 / Tristor

98661-019 - F80L

Installation CStore/XL/F35pro

136

FIAMMA • Tech Info

Installation F45/F70/F65/F80

fiammastore

a uv e n ts | co n s e i l s d ’ ins ta l l a t io n

contrôles préliminaires • Les instructions de montage sont fournies avec l’article mais sont également disponibles sur notre site Internet www.fiamma.com (à la page de l’article correspondant “télécharger / Instructions de montage ”). • Contrôler le contenu du colis et vérifier qu’aucune pièce n’ait été cassée ou déformée durant le transport. • L’article doit être installé en respectant les instructions de montage et l’article ne doit subir aucune modification d’aucune sorte. • Vérifier la propreté des surfaces du véhicule concernées par l’installation. Sable, poussière ou saleté peuvent endommager le véhicule. En cas d’arrêt prolongé, nettoyer de temps en temps l’auvent. • Pour éviter de tacher la toile, vérifier qu’il n’y ait pas d’arbre à proximité pouvant la salir avec la résine sécrétée.

comment choisir le bon auvent type de véhicule

installation facile

min

10 min

min

saison conseillée

adapté

inadapté

avantages • Coutures rabattues très résistantes (coutures utilisées à l’ordinaire pour les jeans) protège l’auvent Privacy contre les inﬁltrations d’eau en cas de pluie (1). • Il est possible de positionner la porte sur le côté gauche ou sur le côté droit de la façade grâce à la fermeture Éclair interchangeable (2). • Jonction rapide et pratique entre la façade et le côté grâce à la fermeture Éclair (3).

FIAMMA • Tech Info

137

fiammastore

a uv e n ts | co n s e i l s d ’ ins ta l l a t io n

installation • Pour une installation plus facile, il est recommandé d’eﬀectuer le montage à 2. • Ouvrir le store au maximum de 1 mètre et déployer les pieds d’appui. • Suivre les instructions de montage selon votre modèle d’auvent. • Avant de ﬁxer les piquets et les chevilles, fermer les fenêtres en les bloquant avec le Velcro présent vers le bas. Maintenir un angle de 45° lors du vissage des piquets et des chevilles dans le sol.

OPTION 2

OPTION 1

OUT

soin et entretien • La présence de condensation à l’intérieur de l’auvent est due à une différence de température entre l’intérieur et l’extérieur. Peut être réduite en créant une bonne ventilation. • Ranger l’auvent Privacy seulement s’il est sec et, si possible, propre. • L’humidité restante peut provoquer des taches. Si l’auvent devait être replié encore humide, il est nécessaire de le rouvrir pour le faire sécher 12h au plus tard. • La saleté est généralement superficielle et peut être éliminée à l’eau à l’aide d’un chiffon ou d’une brosse. Quand le tissu est très sale, jouter à l’eau un détergent neutre (savon de Marseille). Rincer soigneusement les éventuels résidus de détergent présents sur le tissu. Ne jamais utiliser de produits chimiques agressifs ni d’appareils à haute pression pour le nettoyage. • Fenêtres en PVC transparent : utiliser des détergents sans alcool ni solvant. Procéder au lavage à l’eau claire à l’aide d’un chiffon doux. • Fermetures éclair au fil des utilisations et du temps, elles sont susceptibles de s’user. Les ouvrir et les fermer délicatement et lentement sans tirer dessus, évitant ainsi d’exercer une pression excessive durant les opérations de fixation au sol. Les entretenir à l’aide d’un spray lubrifiant pour fermetures éclair. • Rideaux : lavage à 30° C avec lessive pour linge délicat. Accessoires de mise en tension, crochets et œillets sont sujets à une usure normale. Leur durée de vie dépendra des sollicitations auxquelles ils seront soumis.

consignes de sécurité • En cas de pluie, il est recommandé de baisser un pied du store pour que l’eau puisse s’écouler de l’autre côté.

• Pour toute communication avec Fiamma, mentionnez systématiquement les données reportées sur la plaquette cousue sur chaque paroi de l’auvent Privacy.

item identiﬁcation number

138

FIAMMA • Tech Info

•

• •

• • •*

2013 / 2019

> 2011

> 2024

> 2012

> 2017

> 2019

> 2022

> 2016

> 2005

> 2017

F65L / F65L 2017

F45s

F43van

F45L

F40van

F80s

F80L

F70

F35pro

CaravanStore

CaravanStore XL

FIAMMA • Tech Info

• * (**)

•

Room Van Premium

Auvents

* F70 avec kit optionnel Réf. 98661-002 (**) seulement pour longueur 400

•

CaravanStore ZIP XL

•

Fiamma ZIP

•

Privacy Room CS Light /XL

Les modèles de stores suivants ne sont pas compatibles avec les auvents Privacy : Automatic Box /Electra - F45 Classic - F45 Deluxe S / Deluxe L - F45 Elegance XL S / XL L - F45 Plus / Plus L - F60 - F35pro < 2004 - CaravanStore <2004

•

2009 / 2018

F65s

•

2008 / 2011

F45 Ti / F45 Ti L

•

2007 / 2008

F1 Ti

•

2000 / 2006

F65 Top

•

Privacy Room Ultra Light

•

2003 / 2007

F45i / F45i L

Privacy Room Light

•

2001 / 2006

F1 / F1 L on base F45i/iL

Privacy Room

•

1996 / 2002

Année

F50 Pro / F55 Pro

Modèle

Stores Fiamma

fiammastore a uv e n ts | co mpa ti b il it é a v ec s t o r es f ia m ma

139

140

FIAMMA • Tech Info

CaravanStore ZIP XL

Fiamma ZIP

•

10 min.

15 min.

•

Privacy Room CS Light Privacy Room CS Light XL

•

5 min.

15 min.

•

15 min.

Room Van Premium

•

Privacy Ultra Light

•

5 min.

•

Privacy Room Light

•

Temps de montage

•

Privacy Room

Adaptabilité aux véhicules

180-210cm

Polyester Ripstop

Vinyle

240-260 cm

225-280 cm

180-260 cm

180-280cm

Polyester Ripstop

Polyester

180-280cm

Hauteur de montage

Polyester

Vinyle

Tissu

Mega Bag Light de série

Mega Bag de série

Avec store d’occultation et moustiquaire Avec store d’occultation et moustiquaire Avec store d’occultation et moustiquaire

Avec Crystal enroulable et store d’occultation Avec Crystal enroulable et moustiquaire

Avec Crystal enroulable et moustiquaire

Fast Clip CS

Rapid Set + Poles Light Rapid Set CS ZIP XÒ + Poles Light

Avec Crystal enroulable et moustiquaire

Bag Room Van de série

Avec store d’occultation et moustiquaire

Fenêtre fixe Paroi frontale amovible

Rafter (livré de série)

Mega Bag de série

Mega Bag o Mega Bag Light de série

Mega Bag Light de série

Avec store d’occultation et moustiquaire

Avec Crystal enroulable et moustiquaire

Fast Clip Light

Mega Bag de série

Avec Crystal enroulable et moustiquaire

Sac

Fast Clip + Poles Light

Fenêtres laterales

Fenêtre frontale

Structure

Caractéristiques

En option

De série

En option

Rideaux de série pour toutes les fenêtres de l’auvent Rideaux de série pour toutes les fenêtres de l’auvent

En option

Rideaux standard pour fenêtres avant

En option

Rideaux de série pour toutes les fenêtres de l’auvent Rideaux standard pour fenêtres avant

Jupe latérale

Rideaux

fiammastore a uv e n ts | a da p ta b il it é v éh ic u l e / s t o r e

fiammastore

a uv e n ts | fa s t cl i p

montage du fast clip • Privacy Room • Privacy Room Light • Privacy Room CS Light / XL

fast clip A

Gauche

Droite

Fast Clip : léger pour un montage rapide, il permet une installation très simple de l’auvent Privacy

Gauche

C B

Droite

Gauche

Droite

FIAMMA • Tech Info

141

fiammastore

a uv e n ts | fa s t cl i p

montage kit d’installation • Les Kit s’installent uniquement lors du premier montage. • Il n’est pas nécessaire d’enlever ces éléments au cours des opérations de fermeture du store. • Enlever ces éléments seulement pour le store F70.

Exemple

Voir page 166 pour les kits d’installation disponibles.

142

FIAMMA • Tech Info

fiammastore

a uv e n ts p o ur s to r e à t r eu il

Privacy Room informations générales • Longueur du store : 260-550 (F45), 300-450 (F65/F80s), 450-600 (F80L) • Hauteur de montage : 180-280 cm • Couleurs : blanc, gris clair et gris foncé • Compatible avec : F45s - F45L - F70 - F80s - F65s - F65L • Compatible aussi avec : F45i - F45iL - F45Ti - F45TiL- F65Top - F65

caractéristiques techniques • Les côtés s’unissent rapidement à la toile grâce au dispositif breveté Fast Clip • Le modèle pour les F80/F65 convient pour les stores de toit F80s, F65s et F65L seulement s’ils sont montés sur Fiat Ducato, Citroën Jumper et Peugeot Boxer (après 06/2006) et caravanes • Compatible avec stores Omnistor 5200, 5002, 5003, 4900 et Tristor2 • Les trois fenêtres (les latérales comme la frontale) disposent de la baie Crystal enroulable, elles sont également équipées de moustiquaire et de rideaux de série. Les panneaux supplémentaires disposent de la baie Crystal ﬁxe et des rideaux de série. Toutes sont équipées d’une grande épaisseur de Velcro pour une fermeture plus sûre de la fenêtre • Dispositif Fast Clip avec fermeture à levier pour une ﬁxation rapide et sûre à la toile du store • Tissu en vinyle, résistant aux UV et imperméable, traité anti-moisissures et lavable • La paroi frontale est composée d’éléments interchangeables : la porte et la fenêtre peuvent être placées sur le côté gauche et très facilement déplacées sur le côté droit • Polyvalent : modules de base (Van [S], Medium [M], Large [L], [XL] et [XXL]) et une vaste gamme de parois supplémentaires

livré d’origine avec: • 1 façade avec fenêtre enroulable équipée de moustiquaire et 1 porte plaçable à droite comme à gauche • 2 côtés avec fenêtres enroulables et dotées de moustiquaire et 1 kit rideaux pour toutes les fenêtres de l’auvent Privacy • 1 système de ﬁxation Rapid Set (2+2 mâts en aluminium) • 1 kit piquets pour une ﬁxation sûre • 1 Bag dim. 140x27x40 cm pour ranger l’auvent et l’ensemble des tubes

min

PR - F45

PR - F45s Mini-van

PR - F80 Ducato

Installation Van 260

Installation F45

Installation F80L

Installation F65-F80

accessoires

• Tie Down S • Curtains Kit Smoke • Moskito Net Door • Pack Organizer • Pack Organizer Privacy

• Privacy Kit Rail • Skirting Motorhome • Skirting Caravan • Skirting Ducato • Skirting VW T5/T6

• Rain Caps F45 • Door Pole • Kit Magic Privacy Front (pour store de 260 à 360 et 450 cm) • Kit Magic Privacy Side

FIAMMA • Tech Info

143

fiammastore

a uv e n ts p o ur s to r e à t r eu il

Privacy Room F45 AA

C CC

B B

Module de base [S], [M], [L]

Module de base

Poids

P Q

U W

Référence

EAN code

Description

G I O

I W Longueur store A

Avancée C

Module de base B

200 cm

Van[S] 180-220 cm

Composition

P. Room Van 260 - Van P. Room 300 Medium P. Room 300 Large

23,7 kg

[S] 08366-01-

8004815413880

Privacy Room Van 260*

260

24,4 kg

[M] 08366A01-

8004815413903

Privacy Room Van 300**

300

24,7 kg

[L] 08366B01-

8004815413910

P. Room 300 Medium***

300

[M]

P. Room 325 Medium

325

[M] + T

Module de base

Poids

Référence

EAN code

Van 40 cm

0,4 kg

G 08367-01-

8004815413897

25 cm

0,3 kg

T 08364N01-

8004815422424

50 cm

0,6 kg

I 08364B01-

8004815413767

75 cm

0,7 kg

O 08364D01-

8004815413781

100 cm

0,9 kg

P 08364E01-

8004815413798

125 cm

1,2 kg

Q 08364F01-

8004815413804

150 cm

1,4 kg

U 08364H01-

8004815413828

200 cm

1,9 kg

W 08364M01-

8004815413842

P. Room 350 Medium

350

P. Room 375 Medium

375

P. Room 400 Medium

400

250 cm

Medium [M] 225-250 cm

[S] [S] + G

[M] + I [M] + O [M] + P

P. Room 425 Medium

425

[M] + Q

P. Room 450 Medium

450

[M] + U

P. Room 300 Large***

300

[L]

P. Room 325 Large

325

[L] + T

P. Room 350 Large

350

[L] + I

P. Room 375 Large

375

Large [L] 251-280 cm

[L] + O [L] + P

P. Room 400 Large

400

P. Room 425 Large

425

P. Room 450 Large

450

[L] + U

P. Room 500 Large

500

[L] + W

P. Room 550 Large

550

[L] + I + W

250 cm

[L] + Q

* Ne convient pas pour le store Thule 5102. Convient pour store Thule 4900 - 2.60m ext. 200 avec kit 98655-901. Posisiblité de fermer le store avec les supports installés. ** Pour le store F45s 300 VW T5/T6 empattement long ajouter le Panneau Frontal Van 40 et le Privacy Room Van 260. *** L’ auvent Privacy Room 300 n’est pas compatible avec les stores de 290 cm.

UNIQUEMENT POUR F45

144

FIAMMA • Tech Info

fiammastore

a uv e n ts p o ur s to r e à t r eu il

Privacy Room F65 / F80s A

Module de base [S], [M], [L]

Module de base

Poids

Référence

EAN code

P. Room 300 Ducato >06 *

23,2 kg

08760-01-

[S]

8004815437848

P. Room 300 Ducato >06/06

P. Room 300 / H: 245-280 **

23,2 kg

[M]

8004815414153

P. Room 300 H3 ***

24 kg

P. Room 370 Ducato >06/06

370

P. Room 400 Ducato >06/06

400

P. Room 425 Ducato >06/06

425

[S] + Q

N P

08368B01[L] 08760A01-

8004815414146

Q U Description

Longueur store A

Avancée C

Module de base B

Composition

300

[S]

P. Room 320 Ducato >06/06

320

[S] + F

P. Room 340 Ducato >06/06

340 250 cm

Van [S] 245 cm

[S] + H [S] + N [S] + P

Module de base

Poids

Référence

EAN code

P. Room 450 Ducato >06/06

450

20 cm

0,3 kg

F 08364-01-

[S] + U

8004815413743

P. Room 300 / H: 245-280

300

[M]

40 cm

0,6 kg

H 08364A01-

8004815413750

P. Room 320 / H: 245-280

320

70 cm

0,7 kg

N 08364C01-

8004815413774

P. Room 340 / H: 245-280

340

100 cm

0,9 kg

P 08364E01-

8004815413798

P. Room 370 / H: 245-280

370

125 cm

1,2 kg

Q 08364F01-

8004815413804

P. Room 400 / H: 245-280

400

150 cm

1,4 kg

U 08364H01-

8004815413828

P. Room 425 / H: 245-280

425

[M] + Q

[S] et [L] : auvent livré de série avec son jeu d’aimants (2 jeux de 6 aimants) qui, une fois placés dans les poches latérales des côtés, garantissent une adhérence parfaite au véhicule Ducato. ** Modèle conseillé pour les véhicules avec paroi droite, hauteur depuis le sol : 245-280 cm. *** Conçu pour Mercedes Sprinter, VW Crafter, Fiat Ducato, Citroën Jumper et Peugeot Boxer H3, livré d’origine avec tubes en aluminium Fast Clip Light

250 cm

Medium [M] 245-280 cm

[M] + F [M] + H [M] + N [M] + P

P. Room 450 / H: 245-280

450

[M] + U

P. Room 300 H3

300

[L]

P. Room 320 H3

320

[L] + F

P. Room 340 H3

340

P. Room 370 H3

370

P. Room 400 H3

400

250 cm

Large [L] 280 cm

[L] + H [L] + N [L] + P

P. Room 425 H3

425

[L] + Q

P. Room 450 H3

450

[L] + U

Kit 98655-899 disponible en option pour l’auvent F65s

0 -9 kit magnet pour privacy room 300 ducato / 300 ducato H3

12x

MAGNETIC FIELD

Left and right panel

0 -9 NO PACEMAKERS

FIAMMA • Tech Info

145

fiammastore

a uv e n ts p o ur s to re à t r eu il

Privacy Room F80L A

Module de base [XL], [XXL]

Module de base

Poids

Référence

EAN code

P. Room 300 - F80L / H: 245-280

24,2 kg

08370-01-

[XL]

8004815414160

P. Room 300 - F80L / H: 281-310

25,8 kg

[XXL] 08370A01-

8004815414177

Module de base

Poids

Référence

EAN code

50 cm

0,7 kg

I 08364B01-

8004815413767

100 cm

0,9 kg

P 08364E01-

8004815413798

150 cm

1,4 kg

U 08364H01-

8004815413828

200 cm

1,9 kg

W 08364M01-

8004815413842

W P

W I

Longueur store A

Description P. Room 450 / H: 245-280

450

P. Room 500 / H: 245-280

500

P. Room 550 / H: 245-280

550

P. Room 600 / H: 245-280

600

P. Room 450 / H: 281-310

450

P. Room 500 / H: 281-310

500

P. Room 550 / H: 281-310

550

P. Room 600 / H: 281-310

600

Avancée C

Module de base B

275 cm

[XL] 245280 cm

275 cm

[XXL] 281-310 cm

Composition

[XL] + U [XL] + W [XL] + W + I [XL] + W + P [XXL] + U [XXL] + W [XXL] + W + I [XXL] + W + P

Sun View XL

Organizer

146

FIAMMA • Tech Info

fiammastore

a uv e n ts p o ur s to r e à t r eu il et ma nu el

Privacy Room Light informations générales • Longueur du store : 260-425 • Hauteur de montage : 180-280 cm • Couleur : gris clair • Compatible avec : F45s - F45L - F70 - F80s F45Ti / TiL, F45i und F45iL Omnistor 5002, 5003, 4900 et Tristor2

caractéristiques techniques • Toutes les fenêtres disposent d’une moustiquaire incorporée, la façade avec baie Crystal enroulable et les fenêtres latérales avec rideau occultant enroulable • Dispositif Fast Clip Light avec fermeture à levier pour une ﬁxation rapide et sûre à la toile du store • Réalisé en polyester léger mais très résistant • La paroi frontale est composée d’éléments interchangeables : la porte et la fenêtre peuvent être placées sur le côté gauche et très facilement déplacées sur le côté droit • 3 hauteurs disponibles : Van [S], Medium [M] et Large [L]

livré d’origine avec: • 1 façade, équipée d’une fenêtre ouvrable et moustiquaire • 2 parois latérales équipées de store d’occultation ouvrable avec moustiquaire incorporée • 1 kit rideaux pour la/les fenêtre/s de la façade • 1 système de ﬁxation Fast Clip Light (2 mâts en aluminium) • 1 Kit piquets pour un arrimage sécurisé • Sangles élastiques munies de dispositif de ﬁxation rapide • 1 Bag Light dim. 140x25x25 cm, pour ranger l’auvent et l’ensemble des tubes

min

auvent léger et compact pour des vacances actives • Version plus légère du très célèbre auvent Privacy Room Fiamma, en polyester, plié il prend peu de place. L’idéal pour la saison estivale ou les demi-saisons. Fenêtre ouvrable et moustiquaire sur la façade, store d’occultation ouvrable • avec moustiquaire incorporée pour une bonne ventilation sur les parois latérales.

accessoires

• Tie Down S • Curtains Kit Smoke • Rain Caps F45s

• Skirting Motorhome • Skirting Caravan • Kit Poles Light

• Door Pole • Kit Magic Privacy Front (pour stores de 260 à 360 et 450 cm)

FIAMMA • Tech Info

147

fiammastore

a uv e n ts p o ur s to r e à t r eu il et ma nu el

Privacy Room F45s / F45L A

Module de base [S], [M], [L]

Poids

Référence

EAN code

25 cm

0,4 kg

Z 08766A01-

8004815438203

40 cm

0,5 kg

X 08838-01-

8004815452933

50 cm

0,6 kg

I 08766B01-

8004815438210

75 cm

0,7 kg

O 08766C01-

8004815438227

Module de base

Poids

Référence

EAN code

100 cm

0,8 kg

P 08766D01-

8004815438234

P. Room Van 260 -

12 kg

[S] 08765-01-

8004815438166

125 cm

0,9 kg

Q 08766E01-

8004815438241

P. Room 300 - Medium

14,4 kg

[M] 08765A01-

8004815438173

150 cm

1,1 kg

T 08766H01-

8004815452902

P. Room 300 - Large

14,7 kg

[L] 08765B01-

8004815438180

200 cm

1,4 kg

K 08766L01-

8004815452919

Description

O P

Panneau frontal

Longueur store A

Avancée C

Module de base B

Composition

Van [S] 180-220 cm

[S] +

Privacy Room Van 260*

260

200 cm

Privacy Room Van 300

260

200 cm

P. Room 300 Medium**

300

[M]

P. Room 325 Medium

325

[M] + Z

P. Room 350 Medium

350

[M] + I

P. Room 375 Medium

375

P. Room 400 Medium

400

P. Room 425 Medium

425

P. Room 450 Medium

450

[M] + T

250 cm

Medium [M] 225-250 cm

[S]

[M] + O [M] + P [M] + Q

P. Room 500 Medium

500

[M] + K

P. Room 550 Medium

550

[M] + K + I

P. Room 300 Large

300

[L]

P. Room 325 Large

325

[L] + Z

P. Room 350 Large

350

[L] + I

P. Room 375 Large

375 250 cm

Large [L] 251-280 cm

[L] + O [L] + P

P. Room 400 Large

400

P. Room 425 Large

425

P. Room 450 Large

450

[L] + T

P. Room 500 Large

500

[L] + K

P. Room 550 Large

550

[L] + K + I

[L] + Q

*Ne convient pas pour le store Thule 5102. Convient pour store Thule 4900 - 2.60m ext. 200 avec kit 98655-901. Posisiblité de fermer le store avec les supports installés. **L’ auvent Privacy Room Light 300 n’est pas compatible avec les stores de 290 cm.

Installation PR Light

148

FIAMMA • Tech Info

fiammastore

a uv e n ts p o ur s to r e à t r eu il et ma nu el

Privacy Room F80s AA

B B

Module de base [S], [M], [L]

H N

Q T

Panneau frontal

Poids

20 cm

Référence

EAN code

0,3 kg

F 08766-01-

8004815438197 8004815455354

40 cm

0,5 kg

H 08766M01-

Module de base

Poids

Référence

EAN code

70 cm

0,7 kg

N 08766N01-

8004815455361

P. R. Light Ducato 300 H2

14,6 kg

[S] 08837-01-

8004815452872

100 cm

0,8 kg

P 08766D01-

8004815438234

P. R. Light 300 - h 245-280 cm **

14,8 kg

[M] 08837B01-

8004815452896

125 cm

0,9kg

Q 08766E01-

8004815438241

P. R. Light 300 H3 ***

145,3 kg

[L] 08837A01-

8004815452889

150 cm

1,1 kg

T 08766H01-

8004815452902

Description P.R. Light Ducato 300 H2

Longueur store A

Avancée C

Module de base B

Composition

300

[S]

P.R. Light Ducato 320 H2

320

[S] + F

P.R. Light Ducato 340 H2

340

P.R. Light Ducato 370 H2

370

P.R. Light Ducato 400 H2

400

P.R. Light Ducato 425 H2

425

250 cm

Van [S] 245 cm

Composition

300

[L] [L] + F

P.R. Light 320 H3

320 340

[S] + N

P.R. Light 370 H3

370

P.R. Light 400 H3

400

[S] + Q

P.R. Light 425 H3

425

[L] + Q

P.R. Light 450 H3

450

[L] + T

[S] + P

P.R. Light Ducato 450 H2

450

[S] + T

300

[M]

P.R. Light 320 - h 245-280 cm

320

[M] + F

P.R. Light 340 - h 245-280 cm

340

P.R. Light 370 - h 245-280 cm

370

P.R. Light 400 - h 245-280 cm

400

Medium [M] 245-280 cm

P.R. Light 300 H3

Longueur Avancée Module store A C de base B

P.R. Light 340 H3

[S] + H

P.R. Light 300 - h 245-280 cm

250 cm

Description

[M] + H [M] + N [M] + P

P.R. Light 425 - h 245-280 cm

425

[M] + Q

P.R. Light 450 - h 245-280 cm

450

[M] + T

250 cm

Large [L] 280 cm

[L] + H [L] + N [L] + P

0 -9 kit magnet pour privacy room 300 ducato / 300 ducato H3

12x

MAGNETIC FIELD

Left and right panel

0 -9 NO PACEMAKERS

FIAMMA • Tech Info

149

fiammastore

a uv e n ts p o ur s to r e à t r eu il

Privacy Room CS Light informations générales • Longueur du store : 250-440 • Hauteur du sol : 180-260 cm • Couleur : gris clair • Compatible avec : F35pro - CaravanStore

caractéristiques techniques • Toutes les fenêtres disposent d’une moustiquaire incorporée, la façade avec baie Crystal enroulable et les fenêtres latérales avec rideau occultant enroulable. • Fast Clip CS : deux tubes en aluminium garantissant une parfaite tenue et utilisant des fermetures à levier intérieures • Réalisé en polyester léger mais très résistant • La paroi frontale est composée d’éléments interchangeables : la porte et la fenêtre peuvent être placées sur le côté gauche et très facilement déplacées sur le côté droit

min

livré d’origine avec: • 1 façade, équipée d’une fenêtre ouvrable et moustiquaire • 2 parois latérales équipées de store d’occultation ouvrable avec moustiquaire incorporée • 1 kit rideaux pour la/les fenêtre/s de la façade • 1 système de ﬁxation Fast Clip CS (2 mâts en aluminium) • Jeu de piquets et élastiques • 1 Bag Light dim. 140x25x25 cm, pour ranger l’auvent et l’ensemble des tubes A

Module de base [D]

Module de base

Poids

Référence

EAN code

P. R. CS Light 250 Van

Description

8,7 kg

Longueur store A

08764A01-

8004815438128

250

P. R. CS Light 270 Van

9,1 kg

P. R.CS Light 250 Van

08764A02-

8004815438135

270

P. R. CS Light 280

11,6 kg

08764-01-

8004815438104

P. R. CS Light 270 Van

P. R. CS Light 310

11,8 kg

[D] 08764-02-

8004815438111

P. R. CS Light 280

280

P. R. CS Light 310

310 360

Panneau frontal

Poids

Référence

EAN code

P. R. CS Light 360

50 cm

0,6 kg

I 08766B01-

8004815438210

P. R. CS Light 410

410

100 cm

0,8 kg

P 08766D01-

8004815438234

P. R. CS Light 440

440

130 cm

1,0 kg

R 08766F01-

8004815438258

B 180-220 cm

150

• Curtains Kit Dark Grey • Kit Poles Light

FIAMMA • Tech Info

225 cm

240-260 cm

[D] 225 cm

[D] [D] + I

[D] + P [D] + R

Pour le store F35pro 270 monté sur caravane, choisir l’article 08764-01- ; Pour le store F35pro 300 monté sur caravane, choisir l’article 08764-02- avec le kit adaptateur 98655-925

accessoires • Tie Down S • Door Pole

Composition

Installation PR CS Light Van +

• Skirting Caravan • Skirting VW T5/T6

Installation PR CS Light

fiammastore

a uv e n ts p o ur s to r e ma nu el

Privacy Room CS Light XL informations générales • Longueur du store : 280-550 • Hauteur du sol : 240-260 cm • Couleur : gris clair • Compatible avec : CaravanStore XL

caractéristiques techniques • Toutes les fenêtres disposent d’une moustiquaire incorporée, la façade avec baie Crystal enroulable et les fenêtres latérales avec rideau occultant enroulable • Fast Clip CS : deux tubes en aluminium garantissant une parfaite tenue et utilisant des fermetures à levier intérieures • Réalisé en polyester léger mais très résistant • La paroi frontale est composée d’éléments interchangeables : la porte et la fenêtre peuvent être placées sur le côté gauche et très facilement déplacées sur le côté droit

livré d’origine avec: • 1 façade, équipée d’une fenêtre ouvrable et moustiquaire • 2 parois latérales équipées de store d’occultation ouvrable avec moustiquaire incorporée • 1 kit rideaux pour la/les fenêtre/s de la façade • 1 système de ﬁxation Fast Clip CS (2 mâts en aluminium) • Jeu de piquets et élastiques • 1 Mega Bag Light dim. 140x25x25 cm, pour ranger l’auvent et l’ensemble des tubes

min

Module de base [E]

Module de base

Poids

Référence

EAN code

P. R. CS Light XL 280

12,1 kg

08764B01-

8004815438142

P. R. CS Light XL 310

12,3 kg

[E] 08764B02-

8004815438159

Description

Longueur store A

Composition

250 cm

P. Room CS Light XL 280

280

P. Room CS Light XL 310

310

P. Room CS Light XL 360

360

P. Room CS Light XL 410

410

P. Room CS Light XL 440

440

P. Room CS Light XL 500

500

[E] + V

P. Room CS Light XL 550

550

[E] + F + V + F

[E] 240260 cm

F Panneau frontal

V F Poids

Référence

EAN code

20 cm

0,3 kg

F 08766-01-

8004815438197

50 cm

0,6 kg

I 08766B01-

8004815438210

100 cm

0,8 kg

P 08766D01-

8004815438234

130 cm

1,0 kg

R 08766F01-

8004815438258

190 cm

1,2 kg

V 08766G01-

8004815438265

[E] + I [E] 250 cm

[E] + P [E] + R

Installation +

accessoires

• Tie Down S • Door Pole

• Curtains Kit Dark Grey • Kit Poles Light

• Skirting Caravan • Skirting VW T5/T6

FIAMMA • Tech Info

151

fiammastore

a uv e n ts p o ur s to r e à t r eu il

Privacy Ultra Light informations générales • Longueur du store : 260-450 • Hauteur du sol : 180-280 cm • Couleur : gris clair et gris foncé • Compatible avec : F45s - F45L - F70 - F65s - F80s - F65L

caractéristiques techniques • Réalisé en tissu Ripstop, un tissu léger et résistant aux déchirures et aux accrocs • Le double toit, le premier constitué par la toile du store et le second par le toit en Ripstop de l’auvent, crée ainsi une chambre à air avec aération permanente qui vous permettra de tirer le meilleur parti d’un auvent Privacy plus frais • Façade amovible et dotée de fenêtre Crystal et porte • Parois latérales enroulables dotés de moustiquaire • Il est possible d’ouvrir complètement les côtés pour augmenter la surface d’ombre

livré d’origine avec: • 1 auvent Privacy Ultra Light complet composé d’un toit, de côtés et d’une façade tout-en-un • 1 kit 2 rideaux pour la fenêtre de la façade • 1 kit d’installation pour stores Fiamma • 1 kit tendeurs de toile transversaux de support • 1 kit piquets et élastiques • 1 sac de rangement (Bag dim. 140x27x40 cm pour les modèles 400 et 450, Bag Light dim. 140x25x25 cm pour les Van 260, 300 et 350)

152

FIAMMA • Tech Info

fiammastore

a uv e n ts p o ur s to r e à t r eu il

Patio Mat

Sun View Side

Sun View XL Dans ces conﬁgurations, il est nécessaire d’enlever les supports du boîtier de l’auvent Privacy Room Ultra Light avant de fermer le store.

Ouverture

P. Ultra Light Van 260 P. Ultra Light 300

P. Ultra Light 300

Description Privacy Ultra Light Van 260*

P. Ultra Light 400

P. Ultra Light 450

Longueur store A

Poids

Référence

EAN code

260

180-220 cm

200 cm

12,3 kg

07350A01-

8004815338817

Privacy Ultra Light 300**

300 / 320

14,2 kg

07350-01-

8004815338794

Privacy Ultra Light 350 ***

350 / 370

15,4 kg

07350-02-

8004815338824

Privacy Ultra Light 400 ****

400

16,6 kg

07350-03-

8004815338831

17,8 kg

07350-04-

8004815338848

Privacy Ultra Light 450 ****

230-280 cm

450

250 cm

*Convient pour store Thule 4900 - 2.60m ext. 200 avec kit 98655-901. Posisiblité de fermer le store avec les supports installés. ** L’ auvent Privacy Room 300 n’est pas compatible avec les stores de 290 cm. *** Convient à l'auvent Thule 6300. **** Convient à l'auvent Thule 6200.

min

l’auvent privacy frais et léger qui se monte en un instant En une seule pièce, c’est notre solution de fermeture la plus facile et la plus rapide à installer. Particulièrement adapté à une utilisation durant la saison chaude.

Installation

accessoires • Tie Down S • Door Pole F45 • Curtains Kit Dark Grey

• Kit Poles • Skirting Motorhome • Skirting Caravan

• Skirting VW T5/T6 • Skirting Ducato

FIAMMA • Tech Info

153

fiammastore

a uv e n ts p o ur s to r e à t r eu il

Room Van Premium informations générales • Longueur du store : 270-300 • Hauteur du sol : 180-210 cm • Couleur : gris clair et gris foncé • Compatible avec : F40van

caractéristiques techniques • Toit incorporé et ventilé • Tissu Ripstop, légèreté et bonne résistance à la déchirure et à la rayure • Porte d’entrée frontale enroulable, façade avec baie Crystal et rideau d’occultation enroulable, parois latérales dotées de moustiquaire et de rideaux d’occultation enroulables • Possibilité de ﬁxation aux pieds du store

avantages • Absence de tubes, montage extrêmement rapide avec ﬁxation directe au boîtier et au bandeau frontal du store • Toit, côtés et façade tout-en-un • Possibilité d’augmenter la surface d’ombre en ouvrant la paroi frontale à l’aide du Kit Poles (piquets en option 06537-01) • Compact. Une fois replié, il ne prendra que très peu de place dans son sac de rangement livré de série

installation du bandeau frontal dans le rail interne

min

Room Van Premium

Description Room Van Premium 270 Room Van Premium 300

F40van

F43van

Longueur store A

Poids

Référence

EAN code

•

• •

270

180-210 cm

225 cm

5,4 kg

08870-01-

8004815455514

300

180-210 cm

225 cm

5,8 kg

08210-02-

8004815453107

Ne convient pas pour l’auvent Thule 4900 - 2.60m ext.200

Installation +

accessoires

• Kit Poles • Skirting VW T5/T6

154

FIAMMA • Tech Info

fiammastore

a uv e n ts a v e c fe r m et u r es éc l a ir

Fiamma ZIP

STORES

97 mm

136 mm

informations générales

161 mm

85 mm

• Longueur du store : 300-450 • Hauteur du sol : 225-280 cm • Couleur : gris clair et gris foncé

Fiamma ZIP S

Fiamma ZIP L

caractéristiques techniques • Le Fiamma ZIP se compose d’un store sur la base du F45s/L et d’un auvent Privacy • Tissu en vinyle pour pour l’auvent. Store avec boîtier Polar White et toile Royal Grey ou Royal Blue • La toile a un dispositif de fermeture Éclair ZIP pour un montage facile et rapide • Trois fenêtres Crystal (une frontale et deux latérales) ouvrables et dotées de moustiquaire. Grande épaisseur de Velcro pour une fermeture plus sûre de la fenêtre • La paroi frontale est composée d’éléments interchangeables : la porte et la fenêtre peuvent être placées sur le côté gauche et très facilement déplacées sur le côté droit

10 min

livré d’origine avec: • 1 store (sur la base du F45s/L) • 3 pattes d’installation (kit AS) • 1 façade avec porte et fenêtre enroulables et moustiquaire • 2 panneaux latéraux avec fenêtres enroulables et moustiquaire • 1 kit rideaux pour toutes les fenêtres de l’auvent

• 1 kit rideaux pour toutes les fenêtres de l’auvent • 1 système de ﬁxation Rapid Set (2+2 mâts en aluminium) • 1 tendeur de toile Rafter • 1 jupe de protection coupe-vent Skirting • Cordes élastiques pour un arrimage sécurisé • 1 sac Mega Bag, dim. 140x27x40 cm fermeture éclair zip

Module de base [M], [L]

Privacy ZIP Module de base

Poids

Référence

EAN code

Fiamma ZIP 300 M

21 kg

[M] 08365-01-

8004815413866

Fiamma ZIP 300 L

21,3 kg

[L] 08365A01-

8004815413873

Description

Poids

F45s ZIP 300

23,5 kg

F45s ZIP 350

25,5 kg

F45L ZIP 400

36,5 kg

F45L ZIP 450

40 kg

Store ZIP

EAN code

[D] 06463A01R

Poids

Référence

EAN code

50 cm

0,6 kg

I 08364B01-

8004815413767

100 cm

0,9 kg

P 08364E01-

8004815413798

150 cm

1,4 kg

U 08364H01-

8004815413828

Description (A)

Poids

8004815355746

Fiamma ZIP S 300 Medium

44,5 kg

[D] 06463A01Q

8004815355944

[E] 06463B01R

Fiamma ZIP S 350 Medium

47,2 kg

8004815355753

[E] 06463B01Q

Fiamma ZIP L 400 Medium

58,4 kg

8004815355951

[F] 06531-01R

8004815355760

Fiamma ZIP L 450 Medium

62,4 kg

[F] 06531-01Q

8004815350475

Fiamma ZIP S 300 Large

44,8 kg

Fiamma ZIP S 350 Large

47,5 kg

[G] 06531A01R

8004815349165

[G] 06531A01Q

8004815355968

R=Royal Grey, Q=Royal Blue

Panneau frontal

Fiamma ZIP L 400 Large

58,7 kg

Fiamma ZIP L 450 Large

62,7 kg

[M] Medium 225-250 cm 250 cm [L] Large 251-280 cm

Store ZIP

Privacy ZIP

[D] +

[M]

[E] +

[M] + I

[F] +

[M] + P

[G] +

[M] + U

[D] +

[L]

[E] +

[L] + I

[L] + P

[F] +

[L] + U

[G] +

1 Rafter livré de série

Installation (Store F45s)

accessoires

• Tie Down S / Door Pole • Kit Magic Privacy Front / Side • Curtains Kit Dark Grey • Moskito Net Door

Installation (Store F45L)

Installation (Auvent)

• Pack Organizer / Privacy • Privacy Kit Rail • Skirting Ducato / Caravan • Rain Caps F45

FIAMMA • Tech Info

155

fiammastore

a uv e n ts a v e c fe r m et u r es éc l a ir

informations générales • Longueur du store : 280-550 • Hauteur du sol : 240-260 cm • Couleur : gris clair et gris foncé

150 mm

CaravanStore ZIP XL

85 mm

caractéristiques techniques • Le CaravanStore ZIP se compose d’un store sur la base du Fiamma CaravanStore XL et d’un auvent Privacy • La toile a un dispositif de fermeture Éclair ZIP pour un montage facile et rapide • Trois fenêtres Crystal (une frontale et deux latérales) ouvrables et dotées de moustiquaire. Grande épaisseur de Velcro pour une fermeture plus sûre de la fenêtre • Rapid Set CS, CaravanStore Support Leg (à partir de la longueur 360) et Rafter CaravanStore (pour la longueur 440) • Tissu en vinyle • La paroi frontale est composée d’éléments interchangeables : la porte et la fenêtre peuvent être placées sur le côté gauche et très facilement déplacées sur le côté droit • Dispositif Flexyblock renforçant la tension du tendeur de toile pour compenser l’augmentation de l’avancée • Renforcement du mécanisme d’entraînement à l’intérieur du rouleau • Rouleau renforcé pour accueillir le système tendeur-pieds • Côtés plus longs et fenêtres de plus grandes dimensions

livré d’origine avec: • 1 store (modèle CaravanStore XL) • 1 façade avec une porte enroulable et une fenêtre enroulable et équipée de moustiquaire • 2 côtés latéraux avec fenêtres ouvrables, enroulables et équipées de moustiquaire • 1 kit rideaux pour toutes les fenêtres de l’auvent • 1 système de ﬁxation Rapid Set CS (2+2 mâts en aluminium) • 1 kit cordes élastiques pour un arrimage sécurisé • 1 Bag, dim. 140x27x40 cm

fermeture éclair zip

156

FIAMMA • Tech Info

10 min

fiammastore

a uv e n ts a v e c fe r m et u r es éc l a ir

flexyblock

90°

Module de base [D], [E]

F V F

Privacy Cstore ZIP Module de base

Poids

Référence

EAN code

CStore ZIP XL 280

21 kg

[D] 08363-01-

8004815413729

CaStore ZIP XL 310

21,3 kg

[E] 08363-02-

8004815413736

Description

Poids

CS ZIP XL 280

10,1 kg

CS ZIP XL 310

11,2 kg

EAN code

CS ZIP XL 360

12,3 kg

CS ZIP XL 410

13,5 kg

Privacy CStore ZIP Panneau frontal

Poids

Référence

20 cm

0,3 kg

F 08364-01-

8004815413743

50 cm

0,6 kg

I 08364B01-

8004815413767

100 cm

0,9 kg

P 08364E01-

8004815413798

130 cm

1,3 kg

R 08364G01-

8004815413811

190 cm

1,8 kg

V 08364L01-

8004815413835

CS ZIP XL 440

14,6 kg

CS ZIP XL 500

15,8 kg

CS ZIP XL 550

Description (A)

Poids

Store ZIP

31,1 kg

[G]

[D]

[H]

[E]

CaravanStore ZIP XL 360*

34,3 kg

[L]

[E] + I

CaravanStore ZIP XL 410*

35,7 kg

[M]

[E] + P

260-240 cm

250 cm

CaravanStore ZIP XL 440**

37,2 kg

[N]

CaravanStore ZIP XL 500***

38,9 kg

[Q]

CaravanStore ZIP XL 550 ***

40,7 kg

[S]

accessoires

• Tie Down S CaravanStore • Door Pole • Kit Magic Privacy Side • Kit Magic Privacy Front • Curtains Kit Dark Grey

• Moskito Net Door • Pack Organizer • Pack Organizer Privacy • Skirting Caravan

8004815368098 8004815368081

[L] 06771E02R

8004815368111A

[L] 06771E02Q

8004815368104

[M] 06771F02R

8004815349158

[M] 06771F02Q

8004815358082

[N] 06771G02R

8004815358129

[N] 06771G02Q

8004815358099

[Q] 06771H02R

8004815358136

[Q] 06771H02Q

8004815358105

[S] 06771L02R

8004815358143

[S] 06771L02Q

8004815358112

Privacy ZIP

32,5 kg

8004815368074 8004815368067

[H] 06771D02R

Store ZIP

CaravanStore ZIP XL 280

[G] 06771C02R [G] 06771C02Q [H] 06771D02Q

16,9 kg

CaravanStore ZIP XL 310

EAN code

[E] + R [E] + V [E] + F (x2) + V

* CaravanStore Support Leg de série. ** Rafter CaravanStore et CaravanStore Support Leg livrés de série. *** 2 CaravanStore Support Leg livrés de série.

Installation (Store)

Installation (Auvent)

FIAMMA • Tech Info

157

a uv e n ts - p o ur l e t o it

fiammastore

Moonlight Tent informations générales • Compatible avec les barres de toit homologuées pour charge >75kg et largeur utile >78cm • Couleurs : noir, gris, proﬁlé de base rouge • Compatible avec les stores pour la paroi

caractéristiques techniques • Version 140 homologuée pour 2 personnes, version 180 pour 3 personnes • Moustiquaires et stores d’occultation ouvrables sur les 4 côtés, couverture de toit de tente anti-pluie avec ses fenêtres • Couverture de tente de toit anti-pluie: grandes dimensions pour plus de protection • Fermetures à glissière YKK • Livré avec échelle en aluminium de 2,30 m (charge max 150 kg) et housse de protection imperméable • Bande LED pour l’intérieur avec intensité lumineuse réglable • Tissu: Tente : 200g/m2, Poly-cotton Canvas, Couverture : Oxford 210D, Bâche de protection : Oxford 700D • Matelas: épaisseur 5 cm composé de 2 types de mousse de densité diﬀérente • Base de la tente: en panneaux alvéolaires en aluminium

min

livré d’origine avec: • 1x bande LED avec intensité lumineuse réglable • 2 organiseurs externes pour ranger les accessoires et 2 poches cousues à l'intérieur de la tente • 1x échelle

700 mm min.

* échelle incluse Dimensions tente ouverte

Dimensions fermée

Dimensions intérieures

Moonlight Tent 140

140 x 240 x 120 cm

148 x 130 x 27 cm

139 x 238 x 120 cm

54 cm

500 kg

2 max

08890-01-

8004815456283

Moonlight Tent 180

180 x 240 x 120 cm

184 x 130 x 27 cm

179 x 238 x 120 cm

62 cm

500 kg

3 max

08891-01-

8004815456306

Description

700 mm min.

Poids *

Charge max N° Référence supportée personnes

EAN code

≥ 780 mm

MAX 88 mm

158

FIAMMA • Tech Info

min 17 mm maz 46 mm

ROOF RAIL

fiammastore

a uv e n ts - p o ur l e t o it

ouverture de l'auvent de toit

Max

75° h max 2250 mm

Max

75°

INSIDE FRONT LED BAR

h 2

Max

75°

USB CABLE ORGANIZER

Max

75°

h max h max 2250 mm 2250 mm

privacy moonlight tent +

optional Vestiaire polyvalent pour plus d'intimité, en complément de l'auvent Moonlight. • Convient pour : mini-vans et 4x4 • Matériau : Oxford - 210D et PVC • Couleurs : nuances de gris et noir

Description

Hauteur du sol

Poids

Référence

EAN code

Privacy Moonlight Tent 140

H= 180-220 cm

4,7 kg

08892-01-

8004815456375

Privacy Moonlight Tent 180

H= 180-220 cm

5,0 kg

08893-01-

8004815456382

FIAMMA • Tech Info

159

fiammastore

s o l e tte s a r r i è r e

Rear Door Cover Ducato informations générales • Compatible avec : Fiat Ducato, Citroën Jumper Peugeot Boxer H2 après 06/2006 Mercedes Sprinter H2 de 2006 à 2008 • Couleur : gris clair

caractéristiques techniques • Installation rapide, muni de bandes latérales et fermeture frontale pour une plus grande intimité. La paroi frontale est enroulable • Le double rail se ﬁxe à la gouttière du Ducato, le rafter en aluminium bloque l’ouverture des deux portes arrière mettant ainsi la toile en tension livré d’origine avec: • 1 solette avec bandes latérales et frontale • 1 double rail en pvc renforcé • 1 Rafter pour plus de stabilité • 1 jeu de sangles pour mise en tension • 1 jeu de piquets

Installation +

Description

Poids

Référence

EAN Code

Rear Door Cover Ducato

3,3 kg

06357-01-

8004815283933

accessoires

• Rear Skirting Ducato

Rear Door Cover VW T5/T6 informations générales • Compatible avec : VW T5/T6 • Couleur : gris clair caractéristiques techniques • Se monte sur tous les véhicules avec hayon arrière • Montage très rapide sur hayons standards mais aussi sur hayons déjà équipés de porte-vélos (sans les vélos) +

livré d’origine avec: • 1 solette complète pour le hayon arrière avec porte enroulable ou • extensible et moustiquaire • 1 kit de tubes en aluminium d’appui au sol • 1 jeu de sangles pour mise en tension • 1 jeu de piquets • 1 Bag Light Description

Poids

Référence

EAN Code

Rear Door Cover VW T5/T6

9,4 kg

06539-01-

8004815295073

160

FIAMMA • Tech Info

accessoires

• Rear Skirting VW T5/T6

Installation

fiammastore

p r o te cti o n co up e -v ent

Skirting Jupe latérale pour fermer le bas de caisse et se protéger du vent.

skirting motorhome

skirting caravan

skirting ducato

rear skirting ducato

skirting vw T5/T6

rear skirting vw T5/T6

Description

Véhicule

Dimensions

Poids

Référence

EAN Code

Motorhome

550x60h cm

1,7 kg

98655-090

8004815071172

Skirting Caravan*

Caravan

450x60h cm

1,8 kg

98655-084

8004815241339

Skirting VW T5/T6

VW T5/T6

250x42h cm

0,7 kg

98655-387

8004815283117

Skirting Ducato

Ducato

497x45h cm

1,4 kg

98655-405

8004815283926

Rear Skirting Ducato

Ducato

1,7 kg

06469-01-

8004815294298

Rear Skirting VW T5/T6

VW T5/T6

1,1 kg

06538-01-

8004815295028

Skirting Motorhome*

Description

*Peut facilement être raccourci pour s’adapter aux dimensions du véhicule.

Adaptation possible empattement 3450, longueur véhicule 5416 mm, (L2)

Skirting Ducato

4035, longueur véhicule 5998 mm, (L3) 4035, longueur véhicule 6363 mm, (L4)

Skirting Motorhome - Boutons automatiques

Skirting Caravan - Détail rail standard

Skirting Ducato - VW T5/T6 – détail des sangles élastiques et aimants.

FIAMMA • Tech Info

161

fiammastore

a cce s s o i r e s p o ur a u v ent s

kit magic privacy A Support anti-vent

B Door pole Kit Magic Privacy Front pour les auvents de 400 à 450 pour auvent de 280 à 440 (CaravanStore)

Kit Magic Privacy Front pour auvent de 260 à 375

Kit Magic Privacy Front pour auvent 500 et 550 (CaravanStore)

Kit Magic Privacy Front pour auvent 500 et 550

(••)

A (••)

Kit Magic Privacy Side

(••)

Kit Magic Privacy Side (CaravanStore)

A (••)

Description

Kit Magic Privacy Front pour auvent de 260 à 375

06856-01-

Kit Magic Privacy Front pour auvent de 280 à 360 (CaravanStore)

06856-02-

Kit Magic Privacy Front pour auvent de 400 à 450

06856-02-

Kit Magic Privacy Front pour auvent 410 et 440 (CaravanStore)

06856-02-

Kit Magic Privacy Front pour auvent 500 et 550

1+•

06856-03-

Kit Magic Privacy Front pour auvent 500 et 550 (CaravanStore)

Kit Magic Privacy Side

06856-04-

Kit Magic Privacy Side (CaravanStore)

Description

Poids

1 + 2x •

•

06856-0306856-04-

Référence

EAN Code

Kit Magic Privacy Front Short

2,0 kg

06856-01-

8004815310950

Kit Magic Privacy Front Medium

2,7 kg

06856-02-

8004815310967

Kit Magic Privacy Front Large

3,0 kg

06856-03-

8004815310974

Kit Magic Privacy Side

1,1 kg

06856-04-

8004815310981

162

FIAMMA • Tech Info

• Door Pole en option, vendu séparément

ne convient pas aux stores F80s et F80L

Installation Kit Magic Privacy

fiammastore

a cce s s o i r e s p o ur a u v ent s

Installation Door Pole F45/CS

door pole

F45

F45L

F65

Installation Door Pole F65

F80s/L

Installation Door Pole F80s/L Description

Poids

Référence

EAN Code

Door Pole F45 - CaravanStore

0,8 kg

05161-02-

8004815243685

Door Pole F65

0,8 kg

05161-08-

8004815323837

Door Pole F80s / F80L

0,8 kg

05161-09-

8004815437893

Description

Livré d’origine

Door Pole F45 - CaravanStore

avec Privacy Room ≥ 450

Door Pole F65

F45s

F45L

•

Door Pole F80s / F80L

F65s

F65L

•

F70

F80s/L

F35pro

CS/XL

•

• Livré d’origine

• En option

kit poles light

Installation

PRIVACY ROOM LIGHT Description

Poids

Référence

EAN Code

Kit Poles Light

2,0 kg

06020-01-

8004815260453

Privacy Room

Privacy Room Light

•

PRIVACY ROOM CS LIGHT Privacy Ultra Light

Room Van

PR CS Light/ Fiamma Zip CS ZIP XL XL

•

• En option

kit poles

Description

Poids

Référence

EAN Code

Kit Poles

0,7 kg

06537-01-

8004815294977

Privacy Room

Privacy Room Light

Privacy Ultra Light

•

Room Van

•

PR CS Light/ Fiamma Zip CS ZIP XL XL

• En option

FIAMMA • Tech Info

163

fiammastore

a cce s s o i r e s p o ur a u v ent s

privacy rail kit

• 4x rails • Pour installer les articles de la gamme Organizer (S, L, Shoes) à l’intérieur de l’auvent Privacy ou pour l’installation d’une paroi supplémentaire sur le bandeau frontal d’un auvent Privacy Ultra Light si ce dernier a été monté sur des stores non équipés d’un deuxième rail sur le bandeau frontal

Description

Longueur

Poids

Référence

EAN Code

Privacy Rail Kit

100 cm

2,0 kg

07364-01-

8004815339593

mega bag

Pour le rangement la Privacy Room, ou pour les parois frontaux et latéraux. Mega Bag Elite Dimensions : 150x35x35 cm, muni de roues, avec poches ﬁlet intérieures avec bordure élastique et plaque de renfort sur le fond et sur les 2 côtés pour le protéger.

Mega Bag Elite

Facilité de transport

Mega Bag Smart L Dimensions : 195x25x25 cm, version plus longue du sac permettant de transporter même les skis, avec crochets en Velcro intérieurs pour une meilleure attache et trous cloutés pour faciliter l’écoulement de petites quantités d’eau. Poches intérieures et plaque de renfort sur le fond. Version de sac de rangement comme alternative aux sacs actuels livrés de série avec les Privacy Fiamma. Utile pour ranger parois et auvent. Mega Bag : 140x27x40 cm Mega Bag Light : 140x25x25 cm

Mega Bag Smart L Poches intérieures

Description

Dimensions

Poids

Référence

EAN Code

Description

Dimensions

Poids

Référence

Mega Bag Elite

150x35x35 cm

1,2 kg

08373-01-

8004815414689

Mega Bag

140x27x40 cm

1,1 kg

08843-01-

Mega Bag Smart L

195x25x25 cm

1,0 kg

08374A01-

8004815422578

Mega Bag Light

140x25x25 cm 0,6 kg

08844-01-

pack organizer privacy

Le range-tout pour optimiser l’espace à l’intérieur de l’auvent.

164

Description

Poids

Référence

Pack Organizer Privacy

0,4kg

07366-01- 8004815339616

FIAMMA • Tech Info

EAN Code

EAN Code 8004815453039

curtains kit dark grey Description

Poids Référence

EAN Code

Curtains Kit Dark Grey - 2 pcs

2,7 kg

Curtains Kit Dark Grey - 6 pcs

3,0 kg 08761A01- 8004815437916

08761-01- 8004815437909

fiammastore

a cce s s o i r e s p o ur a u v ent s

rain caps Jeu de 2 joints d’étanchéité pour éviter toute inﬁ ltration d’eau dans le Privacy en cas de pluie. À poser sur les embouts de store.

Description

Poids

Référence

EAN Code

Rain Caps F45s

0,10 kg

06893-01-

8004815314798

Rain Caps F45L

0,20 kg

06893A01-

8004815315559

kit adapter front F40 blocker

Kit adaptateur pour parois frontales sur store F40van - S/N < 9453261 - A03 -701991.

Description

Poids

Référence

EAN Code

Kit Adapter Front F40 Blocker

0,10 kg

08322-01-

8004815412296

patio mat

Le tapis de sol, complément idéal pour auvent et store. En polypropylène respirant, ignifuge et résistant aux rayons UV. Disponible aussi dans sa version Light se caractérisant par un tissu plus léger, sans bordure et livré de série avec son sac de rangement. Œillets pour piquets

Description

Dimensions

Longueur du store

Surface

Poids

Référence

EAN Code

2,5 kg

08756-01-

8004815437879

3,2 kg

07681-01-

8004815365219 8004815365226

Patio-Mat 260

2,6 x 2,5 m

260-280

6,5 m

Patio-Mat 290

2,9 x 2,5 m

300-310

7,25 m2

Patio-Mat 340

3,4 x 2,5 m

350-360

8,50 m

3,5 kg

07682-01-

Patio-Mat 390

3,9 x 2,5 m

400-410

9,75 m2

3,8 kg

07683-01-

8004815365233

Patio-Mat 440

4,4 x 2,5 m

440-450

11,25 m2

4,2 kg

07684-01-

8004815365240

Patio-Mat 490

4,9 x 2,5 m

490-500

12,25 m2

4,6 kg

07701-01-

8004815365141

Patio-Mat 540

5,4 x 2,5 m

500-550

13,50 m2

5,1 kg

08757-01-

8004815450748

90 x 35 x 16 cm

0,2 kg

08206-01-

8004815404000

Patio-Mat Light 290

2,9 x 2,5 m

Patio-Mat Light 340

3,4 x 2,5 m

Patio-Mat Light 390 Patio-Mat Light 440

Patio-Bag*

300-310

7,25 m

2,2 kg

08839-01-

8004815452940

350-360

8,50 m2

2,6 kg

08840-01-

8004815452964

3,9 x 2,5 m

400-410

9,75 m2

2,9 kg

08841-01-

8004815452988

4,4 x 2,5 m

440-450

11,25 m

3,3 kg

08842-01-

8004815453008

* disponible en option pour la version Patio Mat

pièces détachées side w / pro - sun view side F45 / F65 - 98660-009

caravanstore / F35pro - 98660-095

FIAMMA • Tech Info

165

fiammastore

a cce s s o i r e s p o ur a u v ent s | k it

kit side Kit Side F70

Kit Side F80s

Kit Side F80L

Kit Rafter Side F45 Ti / F45s

Kit Side Omnistor 5002

Kit Side Omnistor 5003

Description

Side W Pro / Shade F45 / F80s

Side W Pro XXL F45 / F80s

Kit Side F70

•

Kit Side F80s

•

Side W Pro XL F80L

Side W Pro XXL F80L

Kit Side F65s / F65L

Kit Rafter Side F45 TiL / F45L

Kit Side Tristor

Kit Side Omnistor 4900 / 5200 / Tristor 2

Side W Pro Van F45

Side W Pro F65 / F80 Ducato

Sun View Side F45 / F80s

Sun View Side F80L

• • •

Kit Side F80L

•

Kit Side F65s / F65L

•

Rafter Side F45 TiL / F45L

•

Kit Rafter Side F45 Ti / F45s

•

Kit Side Omnistor 5002 /5003

•

Kit Side Tristor

•

Kit Side Omnistor 4900 / 5200 / Tristor 2

•

• • Standard

Standard

Optional / Pièce de rechange

Description

Poids

Référence

EAN Code

Référence

EAN Code

Kit Side F70

0,1 kg

98661-001

8004815345938

Kit Side F80s

0,1 kg

98661-023

8004815447410

98661-017

8004815407438

Kit Side F80L

0,1 kg

98661-019

8004815424435

Kit Side F65s / F65L

0,1 kg

98655-073

8004815206307

Standard Description

Poids

Optional / Pièce de rechange

Référence

EAN Code

Référence

EAN Code

Rafter Side F45 TiL / F45L

0,1 kg

98655-564

8004815292607

98660-071

8004815349899

Kit Rafter Side F45 Ti / F45s

0,1 kg

98660-563

8004815292553

98660-070

8004815349882

Kit Side Omnistor 5002 /5003

0,1 kg

98655-311

8004815208400

Kit Side Tristor

0,1 kg

98655-079

8004815256456

Kit Side Omnistor 4900 / 5200 / Tristor 2

0,1 kg

98655-927

8004815303594

166

FIAMMA • Tech Info

• Optional

fiammastore

a cce s s o i r e s p o ur a u v ent s | k it

kit privacy Kit Privacy F80s

Kit Fast Clip F80L

Kit Privacy F45 TiL / F45L

Kit Privacy F45 Ti / F45s

Description

Privacy Room F45

Privacy Room Van 260

Kit Privacy F65 / F65s / F65L

Kit Privacy Omnistor 4900 / Tristor 2 / 5002 / 5003 / 5200

Kit Privacy F45 Ti 250 / 300

Privacy Room F80s - F65s - F65L

Privacy Room F80L

Privacy Room Light

Privacy Room Light Van

•

Kit Privacy F80s

•

Kit Fast Clip F80L

•

Kit Privacy F65 / F65s / F65L Kit Privacy F45 TiL / F45L

•

Kit Privacy F45 Ti / F45s

•

Kit Privacy F45 Ti 250 / 300

•

Kit Privacy Omnistor 4900 / Tristor 2 / 5002 / 5003 / 5200

•

• • Livré d’origine

Description

Poids

Référence

EAN Code

Kit Privacy F80s

0,2 kg

98661-018

8004815384838

Kit Fast Clip F80L

0,2 kg

98660-140

8004815423568

Kit Privacy F65 / F65s / F65L

0,2 kg

98655-899

8004815291372

Kit Privacy F45 TiL / F45L

0,2 kg

98660-073

8004815351915

Kit Privacy F45 Ti / F45s

0,2 kg

98660-072

8004815351908

Kit Privacy F45 Ti 250 / 300

0,2 kg

98655-900

8004815291419

Kit Privacy Omnistor 4900 / Tristor 2 / 5002 / 5003 / 5200

0,2 kg

98655-901

8004815291440

FIAMMA • Tech Info

• En option

167

comfort

314

FIAMMA • Tech Info

comfort

314

FIAMMA • Tech Info

comfort

314

FIAMMA • Tech Info

Copyright Fiamma 01/2024. Droits d’auteurs réservés. Imprimé en Italie. Toutes les illustrations et le contenu spécifique de ce catalogue sont basés sur les informations les plus récentes disponibles au moment de la publication. Fiamma se réserve le droit de faire des modifications à n’importe quel moment sans préavis en ce qui concerne prix, matériaux, modèles et en cas d’arrêt de production des modèles. Fiamma ne peut être tenue responsable d’éventuelles erreurs d’imprimerie ou inexactitudes relatives au contenu même du catalogue. Les couleurs de nos articles peuvent différer à cause des procédés d’impression du catalogue.

TECH INFO - CATALOGUE TECHNIQUE 2024

ﬁammaexpert.com

FR - 037

Fiamma SpA - Italy Via S. Rocco, 56 21010 Cardano al Campo (VA)
