Mueble Organizador de Espacio - Grupo 1 by Daiana Maione

Planta elegida Planta intervenida Corte D-D Corte E-E (cableado) Panel central divisor Cielo raso Módulo A Módulo B Módulo C Módulo D Módulo E Módulo F Módulo G Módulo H Renders 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 ÍNDICE

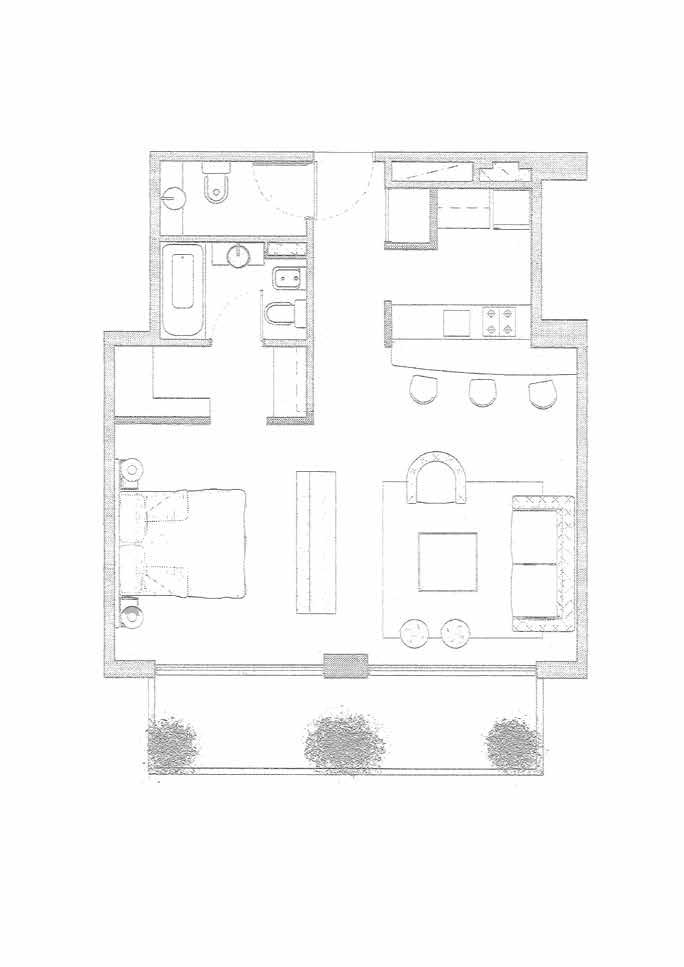

Planta elegida

Área a intervenir

Mueble organizador:

Principalmente el mueble, debe dividir el living del dormitorio, y contener de ambos lados funciones especificas. Se extiende la

C A

1,0 0

GSEducationalVersio n

E E

2,7 0 Lado A Lado B

0,7 2 0,7 2 ±0,0 0 02

B D D C A A B PLANTA

3,1 4 4,1 8

GSEducationalVersion 03

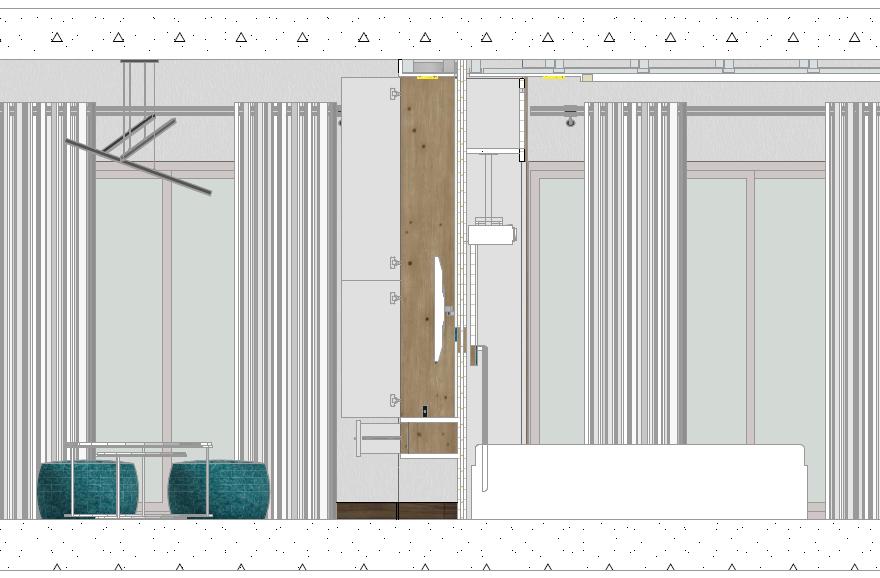

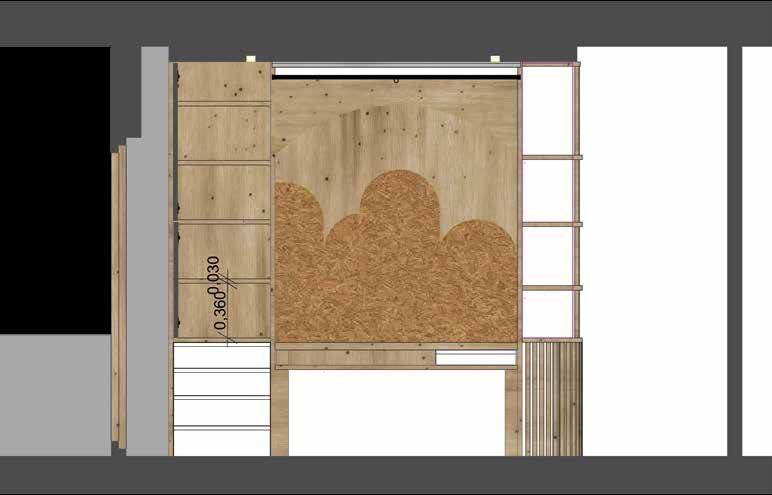

CORTE D-D

Pase de cables

La conexión eléctrica, fibra óptica y TV vienen por pared y entran al bastidor, se comunican a los artefactos mediante huecos realizados en las placas de madera.

CONEXIÓN

ENTRADA DE CABLES

CONEXIÓN A DISPOSITIVOS

GSEducationalVersion

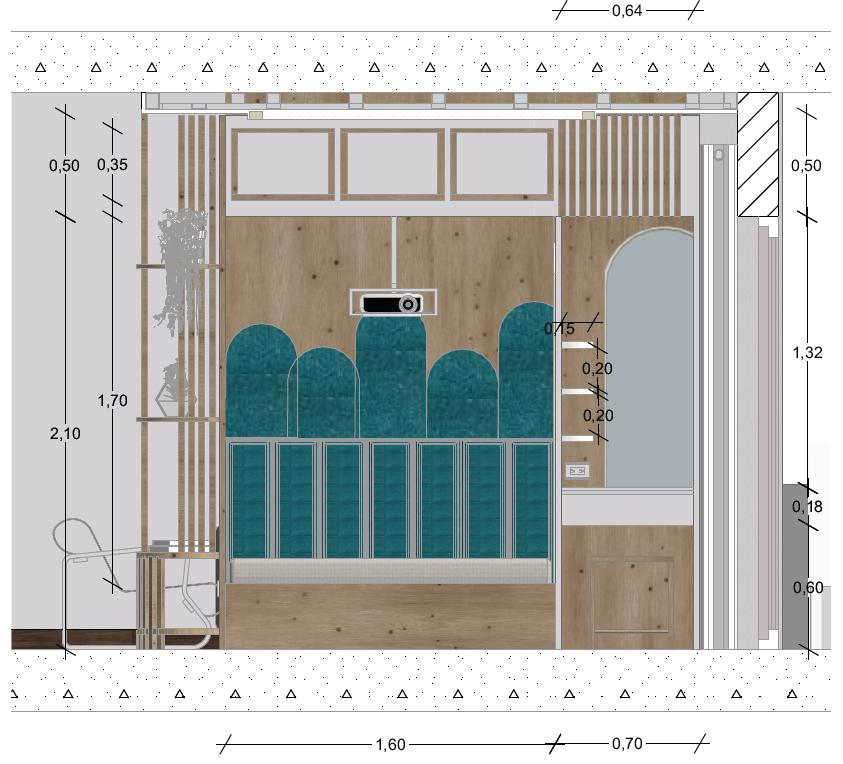

CORTE E-E

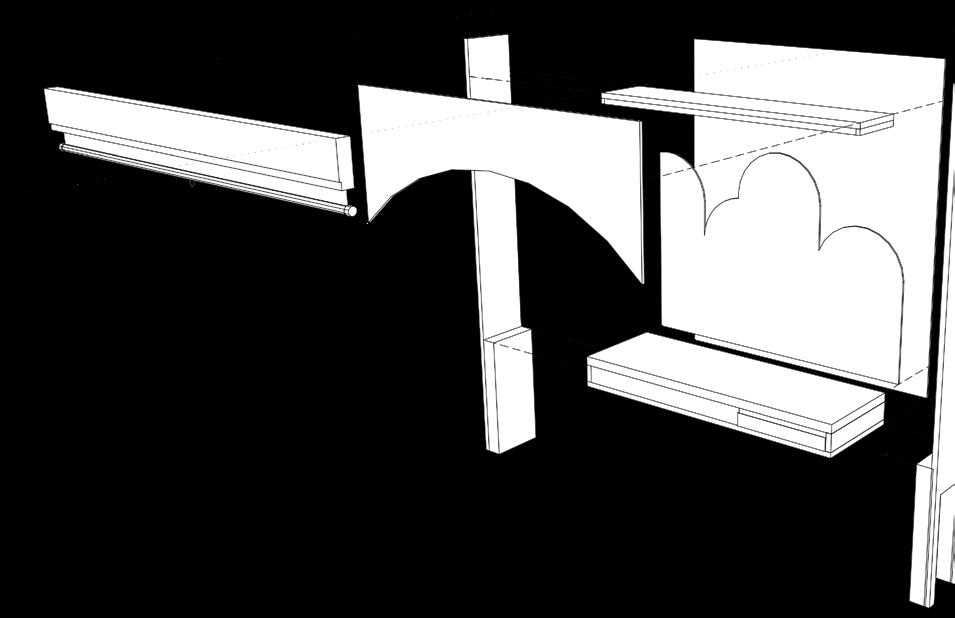

PANEL DIVISOR EN DOS MÓDULOS

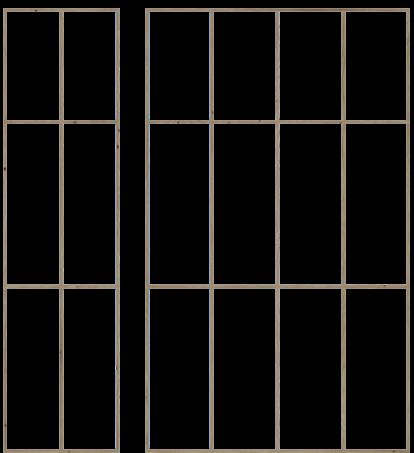

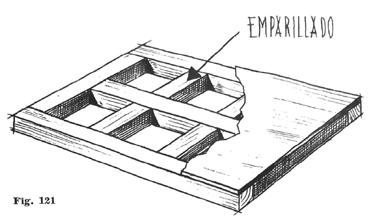

Partiendo de la medida de fenólico del mercado, utilizamos la técnica de basti dor tipo emparrillado para poder atorni llar los fenolicos y llegar a la medida seada. De este modo tambien se aligera la estructura evitando utilizar tableros macizos.

Confeccionado en clavaderas alfajias de pino de 20mm x 20mm atornilladas.

1 2 4 GSEduca ionalVers o

1 2 3 4 5

BASTIDOR DE MADERA ENCHAPADO DE MADERA PARAÍSO: 1.22mts 2.44mts 1. 1.

2. 3. FENÓLICO

del bastiatornidealigera tableros alfajias atornilladas.

FIJACIÓN

Fijado a pared, techo y piso existentes mediante tarugo fischer y tornillos

1 - 0.26 x 0.70 mts. 2 - 0.70 x 2.44 mts. 3 - 1.22 x 1.48 mts. 4 - 0.38 x 1.48 mts. 5 - 1.22 x 1.58 mts.

Recorte y utilización de placas para un solo lado a modo de demostración. Método de fijación al bastidor mediante tornillos.

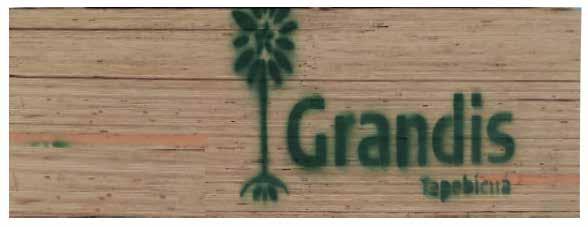

PARAÍSO: 1. 2. 3. FENÓLICO TAPEBICUA GRANDIS EUCALIPTUS RECORTE PLACAS DE 1.22 X 2.44MTS x 18mm.

RENDER

ENCUENTRO ENTRE PANEL CENTRAL DE MUEBLE Y 06

AUMENTADO

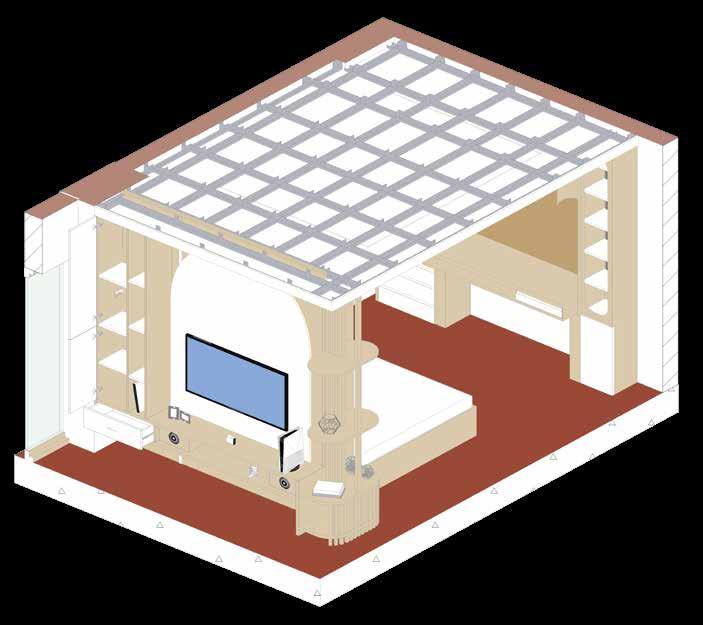

Y EL CIELO RASO DE DURLOCK PLACA DURLOCK 20mm FENÓLICO 18MM BASTIDOR 20MM TORNILLO T2 AGUJA 6X1 N 900 PERFIL SOLERA 35MMX70MM C B A PERFIL BUÑA PERIMETRAL Z A (mm 20 20 17 2,60 0,40 B (mm C (mm Largo (m) Peso (kg) PERFIL BUÑA Z

Lado B Living Módulo A

Referencia Panel trasero Panel lateral Estante Estante interno Panel lateral Puerta Puerta Estante Panel lateral Cajón* Bisagra Cazoleta

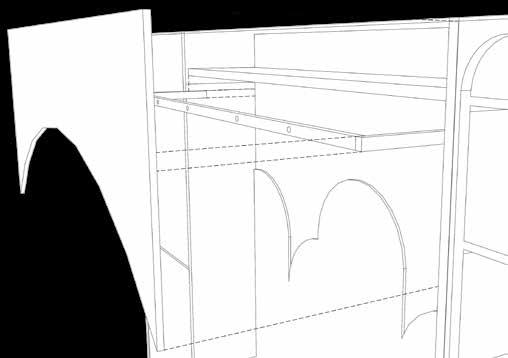

10 9 7 8 8 6 5 4 4 4 3 3 3 2 2 1 Módulo A Detalle cajón 1.

N° 1 2 3 4 5 6 Referencia

N° 1 2 3 4 5 6 7 8 9 10 11

11 4 6 5 3 3 2 1

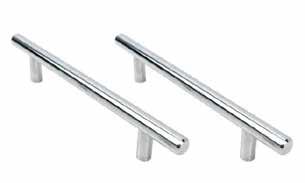

Tirador

Tirador Panel frontal Panel lateral Panel trasero Panel inferior Corredera Telescópica

trasero lateral interno lateral lateral

Espesor 2cm 2cm 2cm 2cm 2cm 2cm 2cm 3cm 2cm3cm

Cant. 1 2 3 3 1 1 1 2 1 1 4

Altura/Prof. 2,70mts 2,00mts 0,19mts 0,34mts 2,23mts 1,19mts 0,80mts 0,34mts 0,18mts 0,36mts 0,05mts

Ancho

0,70mts 0,34mts 0,34mts 0,32mts 0,34mts 0,35mts 0,35mts 2,27mts 0,34mts 0,65mts 0,10mts

Anclaje

Atornillado en bastidor Atornillado a panel trasero Atornillado a paneles laterales Atornillado a paneles laterales Atornillado a panel trasero Bisagra Cazoleta Bisagra Cazoleta Atornillado a panel trasero Atornillado a panel inf. y sup. Correderas telescópicas Atornilladas a puerta y panel Lateral

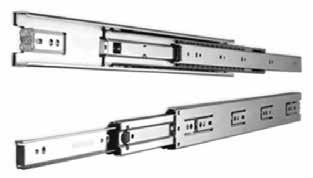

6. Corredera telescópica

11. Bisagra Cazoleta

Referencia frontal lateral trasero inferior Corredera Telescópica

Espesor2cm 2cm 2cm 2cm -

Cant. 3 1 2 1 1 2

Altura/Prof. 0,02mts 0,21mts 0,17mts 0,16mts 2,23mts 0,02mts

Ancho 0,10mts 0,65mts 0,34mts 0,63mts 0,34mts 0,30mts

Anclaje

Atornillado a panel frontal Atornillado a paneles laterales Atornillado a paneles laterales Atornillado a paneles laterales Atornillado a panel trasero Atornillado a paneles laterales

Lado B Living Módulo B

Módulo

Referencia

Panel trasero Panel tapizado Estante Panel frontal Panel lateral Panel lateral Parlante*

Espesor 2cm 2cm 3cm 2cm 2cm 2cm -

Cant. 1 1 2 3 2 1 2

Altura/Prof. 2,70mts 2,02mts 0,34mts 0,34mts 2,23mts 0,60mts -

Ancho 1,60mts 1,59mts 2,27mts 0,32mts 0,34mts 0,72mts -

Anclaje

Atornillado Atornillado Atornillado Atornillado Atornillado Atornillado

5 5 4 4 3 3 2

6 7

B ° 1 2 3 4 5

Atornillado en bastidor

Atornillado a panel trasero

Atornillado a paneles laterales

Atornillado a panel inf. y sup.

Atornillado a paneles laterales

Sistema de audio Incorporado

Altavoz pasivo versátil, de alto rendimiento, de rango completo y montaje empotrado, diseñado para música funcional y reproducción de voz en una amplia gama de aplicaciones instaladas. Alta salida y patrón cónico de 125° con un rango de frecuencia de hasta 70 Hz. Conexión bluetooth y auxiliar 3.5mm. Conexión oculta por bastidor.

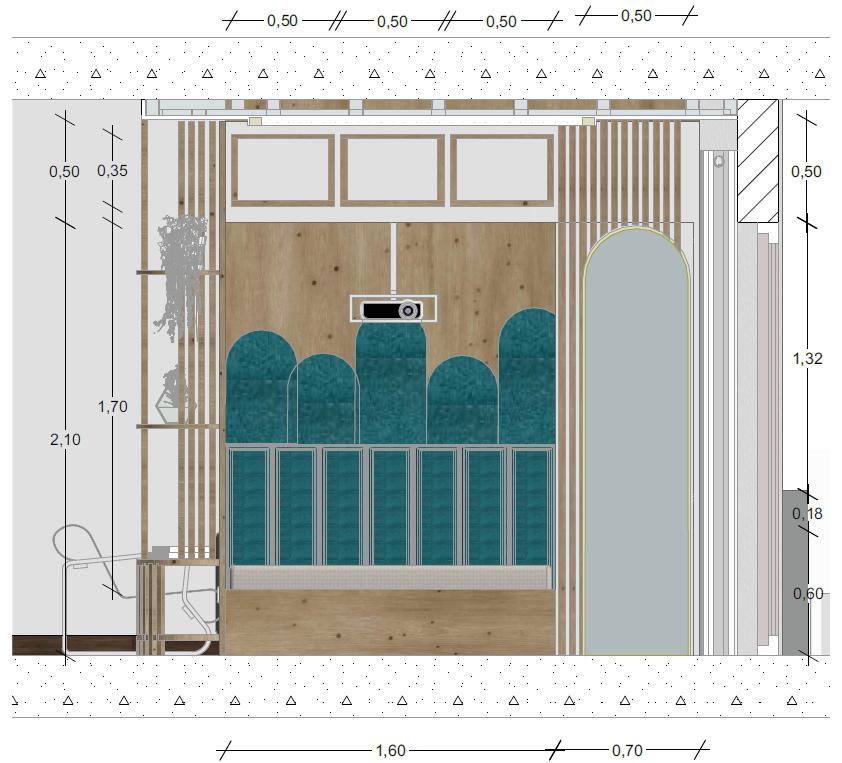

CORTE A-A

Lado A Pasillo Módulo C

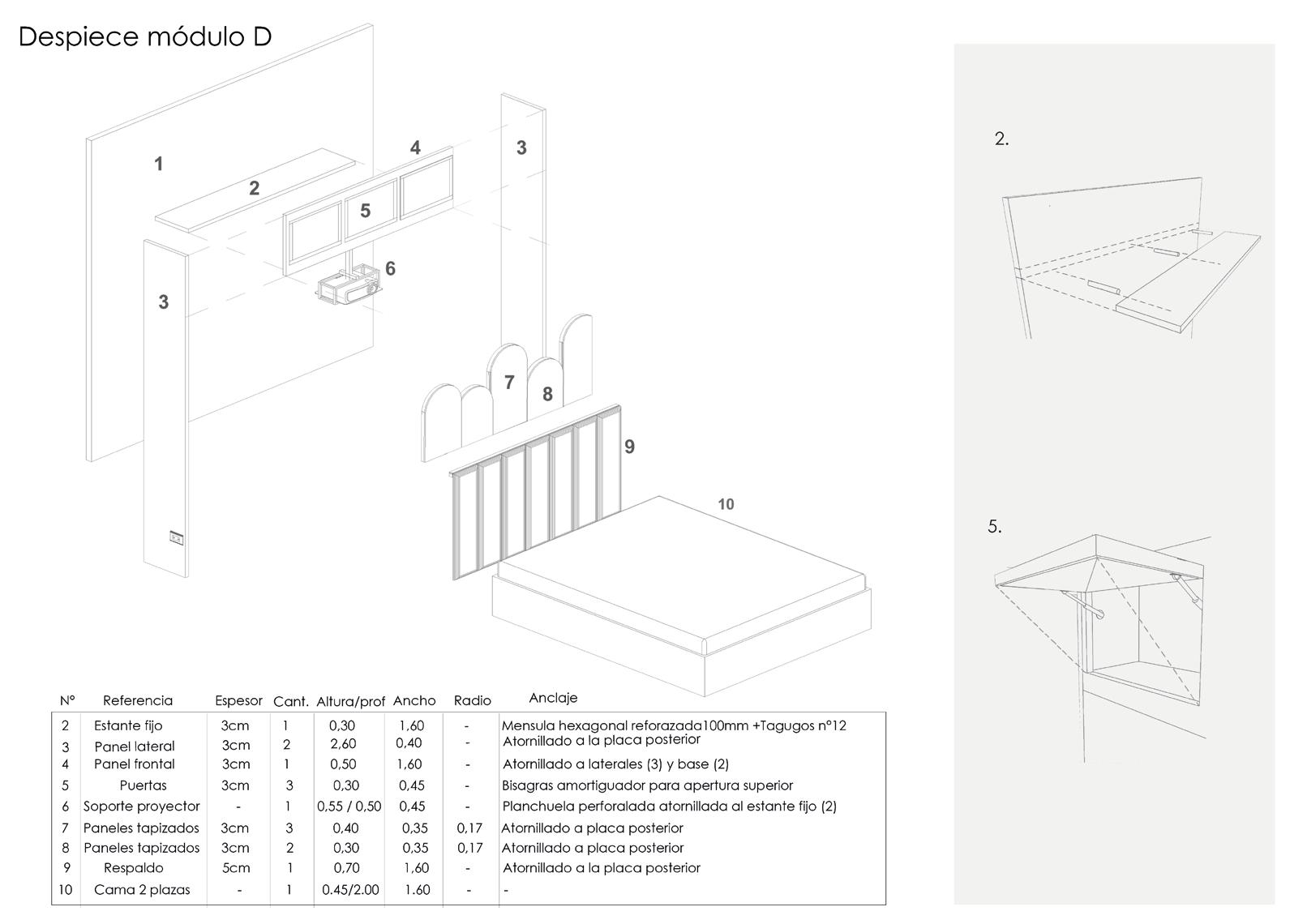

Lado A Dormitorio Módulo D

Lado A Dormitorio Módulo E

CORTE B-B

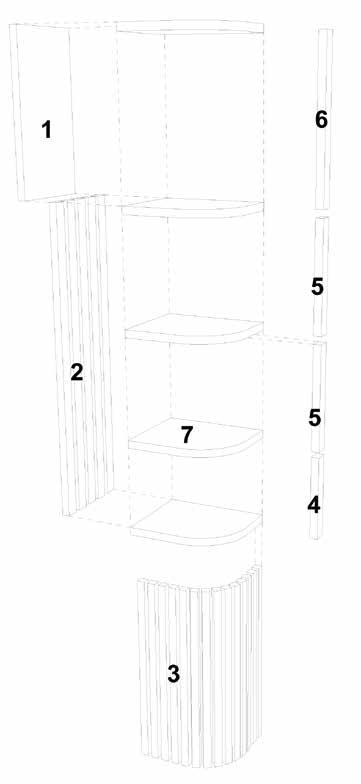

Lado A Escritorio Módulo F

Referencia

Panel fijo Varilla de madera Varilla de madera Varilla de madera Varilla de madera Varilla de madera Estantes

Espesor 3cm 3cm 3cm 3cm 3cm 3cm 3cm

Altura/Prof. 0,62mts 1,02mts 0,75mts 0,31mts 0,41mts 0,59mts 0,33mts

Radio

Módulo

N° 1 2 3 4 5 6 7

Cant. 1 5 14 1 2 1 5

Ancho 0,33mts 0,05mts 0,03mts 0,05mts 0,05mts 0,05mts 0,40mts 0,19

Despiece módulo F

Radio

Anclaje

Atornillado

Tarugos estriados de madera de Ø8x30 encolados Tarugos estriados de madera de Ø8x30 encolados Tarugos estriados de madera de Ø8x30 encolados Tarugos estriados de madera de Ø8x30 encolados Tarugos estriados de madera de Ø8x30 encolados Tarugos estriados de madera de Ø8x30 y atornillado

---0,19

Lado A Escritorio Módulo G

Referencia

Panel trasero Panel de corcho Tablón de madera Arco de madera Tabla superior Tabla inferior Paneles laterales

Panel frontal cajón Apoyo de escritorio Panel lateral

Espesor

1cm 1cm 3cm 3cm 5cm 3cm 2cm 2cm 9cm 3cm

Cant. 1 1 1 1 1 1 3 1 1 1

10 3 4 5 6 8 9

Altura/Prof. 1,85mts 1,14mts 1,06mts 1,06mts 0,53mts 0,53mts 0,53mts 0,53mts 0,75mts 2,06mts

Ancho 1,06mts 1,06mts 1,06mts 1,06mts 1,06mts 1,06mts 0,03mts 0,02mts 0,33mts 0,33mts

Radio-0,8---

2

Anclaje

Atornillado

Atornillado Atornillado Atornillado

Tarugos estriados Atornillado

Parte sup. Cajón con Atornillado Atornillado Atornillado

N° 1 2 3 4 5 6 7 8 9 10

Módulo G

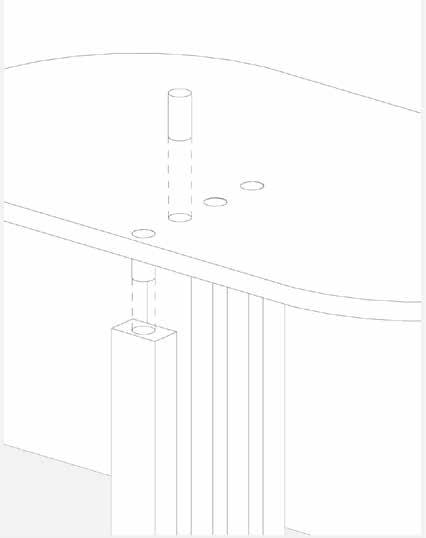

Unión del 3 y 4

Unión del escritorio

Atornillado al contorno del módulo

Atornillado al panel trasero

Atornillado al soporte (ver en el detalle)

Atornillado a los laterales y soporte de luz estriados de madera de Ø8x30 encolados

Atornillado al lateral del escritorio sup. tarugos estriados de madera de Ø8x30 encolado parte inf. atornillado. con corredera telescópica 0,2mtsx0,30mts

Atornillado

Atornillado al lateral del módulo y al escritorio Atornillado

1 7

Detalles constructivos

Lado A Escritorio Módulo H

Cant.

4 1

Anclaje Bisagra cazoleta

Bisagra

cazoleta

listones/topes Atornillado Atornillado / Atornillado / Atornillado / Atornillado Atornillado Atornillado Atornillado

Módulo H

1 2 3 4 5 6 7 8 9 10 11

1 2 8 9

3 10 11 4 5 6

N°

Referencia Puerta Batiente Puerta Batiente Estantes Estante Panel frontal cajón Panel frontal cajón Panel frontal cajón Panel lateral cajón Panel lateral Panel trasero Panel trasero 1

Espesor 3cm 3cm 3cm 3cm 2cm 2cm 2cm 3cm 3cm 1cm 1cm 1 1 2 2 1 1 1

Altura/Prof. 1,04mts 0,76mts 0,03mts 0,33mts 0,17mts 0,18mts 0,02mts 0,75mts 2,06mts 1,85mts 0,75mts

Ancho 0,64mts 0,64mts 0,64mts 0,64mts 0,64mts 0,64mts 0,64mts 0,64mts 0,33mts 0,64mts 0,64mts

Con

Detalles constructivos

cazoleta (0,5mtsx0,10mts) atornillado/ tirador 0,2mtsx0,10 atornillado cazoleta (0,5mtsx0,10mts) atornillado/ tirador 0,2mtsx0,10 atornillado listones/topes atornillados

tirador bisel / corredera telescópica (0,2mtsx0,30mts) atornillada tirador bisel / corredera telescópica (0,2mtsx0,30mts) atornillada tirador bisel / corredera telescópica (0,2mtsx0,30mts) atornillada

CORTE C-C
