磁芯选型

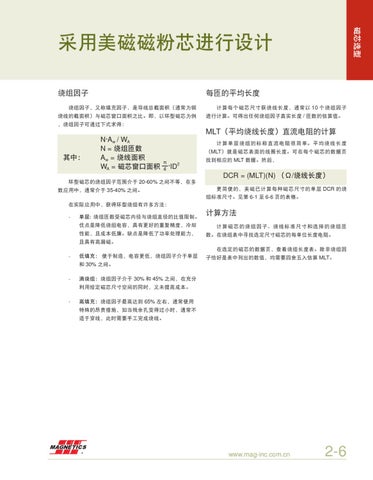

采用美磁磁粉芯进行设计 绕组因子
每匝的平均长度
绕组因子，又称填充因子，是导线总截面积（通常为铜 绕线的截面积）与磁芯窗口面积之比。即，以环型磁芯为例 ，绕组因子可通过下式求得：
其中：
N·Aw / WA N = 绕组匝数 Aw = 绕线面积 π WA = 磁芯窗口面积 4 ·ID2
环型磁芯的绕组因子范围介于 20-60% 之间不等，在多 数应用中，通常介于 35-40% 之间。
计算每个磁芯尺寸获绕线长度，通常以 10 个绕组因子 进行计算。可得出任何绕组因子真实长度 / 匝数的估算值。
MLT（平均绕线长度）直流电阻的计算 计算单层绕组的标称直流电阻很简单。平均绕线长度 （MLT）就是磁芯表面的线圈长度。可在每个磁芯的数据页 找到相应的 MLT 数据。然后，
DCR = (MLT)(N) （Ω/绕线长度） 更简便的，美磁已计算每种磁芯尺寸的单层 DCR 的绕 组标准尺寸。见第 6-1 至 6-6 页的表格。
在实际应用中，获得环型绕组有许多方法： -
单层：绕组匝数受磁芯内径与绕组直径的比值限制。 优点是降低绕组电容，具有更好的重复精度，冷却 性能，且成本低廉。缺点是降低了功率处理能力，
计算方法 计算磁芯的绕组因子、绕线标准尺寸和选择的绕组匝 数。在绕组表中寻找选定尺寸磁芯的每单位长度电阻。
且具有高漏磁。 在选定的磁芯的数据页，查看绕组长度表。除非绕组因 -
低填充： 便于制造，电容更低，绕组因子介于单层 和 30% 之间。
-
子恰好是表中列出的数值，均需要四舍五入估算 MLT。
满绕组：绕组因子介于 30% 和 45% 之间，在充分 利用给定磁芯尺寸空间的同时，又未提高成本。
-
高填充：绕组因子最高达到 65% 左右，通常使用 特殊的昂贵措施，如当残余孔变得过小时，通常不 适于穿线，此时需要手工完成绕线。
