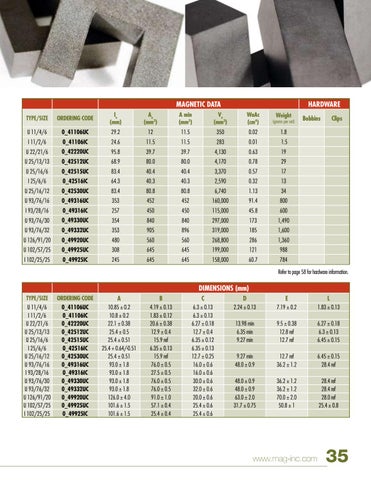

MAGNETIC DATA
HARDWARE
TYPE/SIZE
ORDERING CODE
Ie (mm)
Ae (mm2)
A min (mm2)
Ve (mm3)
WaAc (cm4)
(grams per set)
U 11/4/6
0_41106UC
29.2
12
11.5
350
0.02
1.8
I 11/2/6
0_41106IC
24.6
11.5
11.5
283
0.01
1.5
U 22/21/6
0_42220UC
95.8
39.7
39.7
4,130
0.63
19
U 25/13/13
0_42512UC
68.9
80.0
80.0
4,170
0.78
29
U 25/16/6
0_42515UC
83.4
40.4
40.4
3,370
0.57
17
I 25/6/6
0_42516IC
64.3
40.3
40.3
2,590
0.32
13
U 25/16/12
0_42530UC
83.4
80.8
80.8
6,740
1.13
34
U 93/76/16
0_49316UC
353
452
452
160,000
91.4
800
I 93/28/16
0_49316IC
257
450
450
115,000
45.8
600
U 93/76/30
0_49330UC
354
840
840
297,000
173
1,490
U 93/76/32
0_49332UC
353
905
896
319,000
185
1,600
U 126/91/20
0_49920UC
480
560
560
268,800
286
1,360
U 102/57/25
0_49925UC
308
645
645
199,000
121
988
I 102/25/25
0_49925IC
245
645
645
158,000
60.7
784
Weight
Bobbins
Clips
Refer to page 58 for hardware information.
DIMENSIONS (mm) TYPE/SIZE U 11/4/6 I 11/2/6 U 22/21/6 U 25/13/13 U 25/16/6 I 25/6/6 U 25/16/12 U 93/76/16 I 93/28/16 U 93/76/30 U 93/76/32 U 126/91/20 U 102/57/25 I 102/25/25
ORDERING CODE
A
B
C
D
E
L
0_41106UC 0_41106IC 0_42220UC 0_42512UC 0_42515UC 0_42516IC 0_42530UC 0_49316UC 0_49316IC 0_49330UC 0_49332UC 0_49920UC 0_49925UC 0_49925IC
10.85 ± 0.2 10.8 ± 0.2 22.1 ± 0.38 25.4 ± 0.5 25.4 ± 0.51 25.4 + 0.64/-0.51 25.4 ± 0.51 93.0 ± 1.8 93.0 ± 1.8 93.0 ± 1.8 93.0 ± 1.8 126.0 ± 4.0 101.6 ± 1.5 101.6 ± 1.5
4.19 ± 0.13 1.83 ± 0.12 20.6 ± 0.38 12.9 ± 0.4 15.9 ref 6.35 ± 0.13 15.9 ref 76.0 ± 0.5 27.5 ± 0.5 76.0 ± 0.5 76.0 ± 0.5 91.0 ± 1.0 57.1 ± 0.4 25.4 ± 0.4
6.3 ± 0.13 6.3 ± 0.13 6.27 ± 0.18 12.7 ± 0.4 6.35 ± 0.12 6.35 ± 0.13 12.7 ± 0.25 16.0 ± 0.6 16.0 ± 0.6 30.0 ± 0.6 32.0 ± 0.6 20.0 ± 0.6 25.4 ± 0.6 25.4 ± 0.6
2.24 ± 0.13
7.19 ± 0.2
1.83 ± 0.13
13.98 min 6.35 min 9.27 min
9.5 ± 0.38 12.8 ref 12.7 ref
6.27 ± 0.18 6.3 ± 0.13 6.45 ± 0.15
9.27 min 48.0 ± 0.9
12.7 ref 36.2 ± 1.2
6.45 ± 0.15 28.4 ref
48.0 ± 0.9 48.0 ± 0.9 63.0 ± 2.0 31.7 ± 0.75
36.2 ± 1.2 36.2 ± 1.2 70.0 ± 2.0 50.8 ± 1
28.4 ref 28.4 ref 28.0 ref 25.4 ± 0.8
www.mag-inc.com
35
