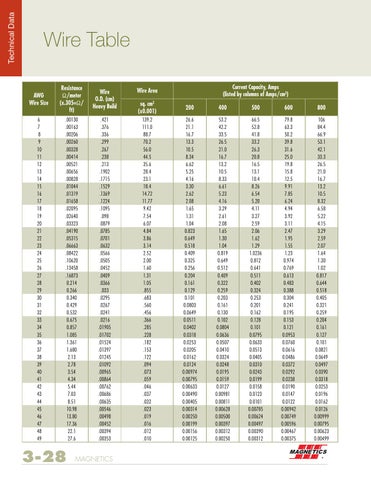

Technical Data
Wire Table Current Capacity, Amps (listed by columns of Amps/cm2)
AWG Wire Size
Resistance 1/meter (x.305=1/ ft)
Wire O.D. (cm) Heavy Build
Wire Area sq. cm2 (x0.001)
200
400
500
600
800
6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49
.00130 .00163 .00206 .00260 .00328 .00414 .00521 .00656 .00828 .01044 .01319 .01658 .02095 .02640 .03323 .04190 .05315 .06663 .08422 .10620 .13458 .16873 0.214 0.266 0.340 0.429 0.532 0.675 0.857 1.085 1.361 1.680 2.13 2.78 3.54 4.34 5.44 7.03 8.51 10.98 13.80 17.36 22.1 27.6
.421 .376 .336 .299 .267 .238 .213 .1902 .1715 .1529 .1369 .1224 .1095 .098 .0879 .0785 .0701 .0632 .0566 .0505 .0452 .0409 .0366 .033 .0295 .0267 .0241 .0216 .01905 .01702 .01524 .01397 .01245 .01092 .00965 .00864 .00762 .00686 .00635 .00546 .00498 .00452 .00394 .00353
139.2 111.0 88.7 70.2 56.0 44.5 35.6 28.4 23.1 18.4 14.72 11.77 9.42 7.54 6.07 4.84 3.86 3.14 2.52 2.00 1.60 1.31 1.05 .855 .683 .560 .456 .366 .285 .228 .182 .153 .122 .094 .073 .059 .046 .037 .032 .023 .019 .016 .012 .010
26.6 21.1 16.7 13.3 10.5 8.34 6.62 5.25 4.16 3.30 2.62 2.08 1.65 1.31 1.04 0.823 0.649 0.518 0.409 0.325 0.256 0.204 0.161 0.129 0.101 0.0803 0.0649 0.0511 0.0402 0.0318 0.0253 0.0205 0.0162 0.0124 0.00974 0.00795 0.00633 0.00490 0.00405 0.00314 0.00250 0.00199 0.00156 0.00125
53.2 42.2 33.5 26.5 21.0 16.7 13.2 10.5 8.33 6.61 5.23 4.16 3.29 2.61 2.08 1.65 1.30 1.04 0.819 0.649 0.512 0.409 0.322 0.259 0.203 0.161 0.130 0.102 0.0804 0.0636 0.0507 0.0410 0.0324 0.0248 0.0195 0.0159 0.0127 0.00981 0.00811 0.00628 0.00500 0.00397 0.00312 0.00250
66.5 52.8 41.8 33.2 26.3 20.8 16.5 13.1 10.4 8.26 6.54 5.20 4.11 3.27 2.59 2.06 1.62 1.29 1.0236 0.812 0.641 0.511 0.402 0.324 0.253 0.201 0.162 0.128 0.101 0.0795 0.0633 0.0513 0.0405 0.0310 0.0243 0.0199 0.0158 0.0123 0.0101 0.00785 0.00624 0.00497 0.00390 0.00312
79.8 63.3 50.2 39.8 31.6 25.0 19.8 15.8 12.5 9.91 7.85 6.24 4.94 3.92 3.11 2.47 1.95 1.55 1.23 0.974 0.769 0.613 0.483 0.388 0.304 0.241 0.195 0.153 0.121 0.0953 0.0760 0.0616 0.0486 0.0372 0.0292 0.0238 0.0190 0.0147 0.0122 0.00942 0.00749 0.00596 0.00467 0.00375
106 84.4 66.9 53.1 42.1 33.3 26.5 21.0 16.7 13.2 10.5 8.32 6.58 5.22 4.15 3.29 2.59 2.07 1.64 1.30 1.02 0.817 0.644 0.518 0.405 0.321 0.259 0.204 0.161 0.127 0.101 0.0821 0.0649 0.0497 0.0390 0.0318 0.0253 0.0196 0.0162 0.0126 0.00999 0.00795 0.00623 0.00499
3-28
MAGNETICS
