ROZDZIAŁ 1. Rys historyczny rozwoju narzędzi ściernych
Rozwój stosowania ska jako narz dzi ciernych mia zwi zek z pocz tkami rozwoju metalurgii, który mia miejsce ok. 2000 r. p.n.e. Z Egiptu pochodz informacje o u ywaniu takich narz dzi do szlifowania metali. Znaleziono tam stalowy sztylet wraz z kamieniem do jego ostrzenia datowany na ok. 1500 r. p.n.e.
Ostrzenie stalowych narz dzi i broni mia o miejsce w czasach biblijnych i dlatego interesuj cym jest zacytowanie w tku biblijnego z okresu ok. 1000 r. p.n.e. Przysz y król Izraela Dawid ukrywa si przed królem Saulem w ród Filistynów. Nauczy si tam sztuki obróbki elaza i jego ostrzenia, poniewa Filistyni mieli w tym zakresie du e do wiadczenie. Wed ug I Ksi gi Samuela 13: „Wszyscy Izraelici chodzili do Filistynów ostrzy swój lemiesz, topór, siekier lub motyk . Potem p acili za ostrzenie lemiesza i topora dwie trzecie sykla, a jedn trzeci sykla za siekier lub motyk ”.
Interesuj ce s pocz tki historii narz dzi ciernych spojonych, a szczególnie ciernic, czy innych narz dzi w postaci bry (segmenty, ose ki itp.). Pierwsze ciernice, czyli ko a z centralnym otworem pojawi y si w Egipcie i Mezopotamii ok. 2000 r. p.n.e. Chi czycy wpadli na ten pomys ok. 1500 r. p.n.e. [1.4].

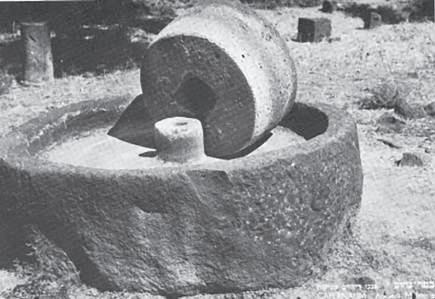

O stosowaniu ciernic z naturalnego piaskowca w rejonie Bliskiego Wschodu wiadcz kamienie szlifierskie znalezione w ruinach wi tyni w Kafarnaum nad jeziorem Galilejskim, miejscu pierwszego nauczania Jezusa Chrystusa (rys. 1.3).
Surowe kamienie szlifierskie by y stopniowo udoskonalane przez kolejne stulecia i by y g ównym narz dziem do obróbki ciernej a do wprowadzenia w XIX wieku nowoczesnych ciernic.
Od staro ytno ci a do XIX wieku do ró nych operacji obróbki stosowano takie naturalne minera y jak piasek kwarcowy, pumeks, krzemie , granat, korund naturalny (szmergiel) i diament. Stosowano te rozkruszone skorupy limaka i ma y morskich. Pierwsze informacje o wi zaniu tych materia ów ziarnistych lakierem lub szelakiem w ko a cierne pochodz z 1825 r. z Indii. Takie narz dzia pojawi y si te w Europie i w USA wraz z powstaniem w 1880 r. producenta takich narz dzi Waltham Emery Wheel Company [1.3].
5.3. Asortyment nasypowych narzędzi ściernych
Pod o e poliestrowe ma nominaln grubo w przedziale od 24,5 do 76,2 m i wytrzyma o ci na rozci ganie 0,18 MPa [5.44]. Na foli poliestrow pokryt warstw spoiwa ywicznego wprowadzane s konwencjonalne ziarna cierne, czyli elektrokorund i w glik krzemu, a ponadto ziarna i mikroziarna diamentowe o uziarnieniu od 0,1 do 60 m. Wytwarzane s równie folie polerskie z tlenkiem ceru i krzemionk .
Folie polerskie s najcz ciej barwione na okre lone kolory, zale nie od uziarnienia znajduj cego si na nich cierniwa. Zakres uziarnienia poszczególnych folii i przyk ad stosowanych kolorów zamieszczono na rys. 5.41.
Wielko
Rys. 5.41. Uziarnienie folii polerskich z nasypem ró nych materia ów ciernych i polerskich oraz stosowane kolory folii [5.43]
Ziarna cierne nanoszone s na folie poliestrowe, podobnie jak w przypadku innych nasypowych narz dzi ciernych, metod grawitacyjn lub metod elektrostatyczn . Firma 3M na przyk ad rozró nia oznakowanie folii ciernych w zale no ci od metody nanoszenia warstwy cierniwa. Folie nanoszone metod elektrostatyczn oznaczane s symbolem IMFF (Imperial Microfinishing Film), folie nanoszone grawitacyjnie symbolem ILF (Imperial Lapping Film), a gdy cierniwem jest diament to IDLF (Imperial Diamond Lapping Film) [5.10].
