6.1.1. Struktura budowy programu NC
Program NC składa się z trzech podstawowych części składowych: początku programu, sekwencji bloków zawierających informacje dotyczące obróbki oraz polecenia końca programu. Przykładowy układ takiego programu podano w tabeli 6.1 [6.2].
Ze względu na potrzebę zautomatyzowania programowania obrabiarek NC warto w sekwencji bloków zawierających informacje dotyczące obróbki wyróżnić jeszcze powtarzające się fazy, takie jak: pobranie narzędzia, pierwszy dojazd narzędzia, parametry pracy (włączenie obrotów, chłodziwa itd.), ruchy robocze (skrawanie) i pomocnicze (wycofania i dojazdy) oraz odjazd narzędzia na pozycję „bezpieczną” (np. zmiana pozycji stołu).
Główny program sterujący składa się z bloków o ustalonej strukturze (tab. 6.2), w których rozróżnia się numer bloku programu, słowa programu i przeważnie niewidoczny znak końca bloku opisywany akronimem LF (line feed – zmiana wiersza). Na słowo programu składa się adres oraz liczba, których znaczenie przedstawiono w tabeli 6.3 [6.2].
TABELA 6.1.
Struktura budowy programu NC [6.2]
% NAZWA (LUB NUMER) PROGRAMU (PROGRAM NAME – TEST)
(DATE= 02-01-24 TIME= 11:13) (NC FILE ….\TEST.NC)
N100 G21
N110 G0 G17 G40 G49 G80 G90
N120 T1 M6
N130 G0 G90 G54 X-10. Y65. S10790 M3
N140 G43 H1 Z25....
początek programu z komentarzem (napisy ujęte w nawiasy) ułatwiającym jego obsługę
sekwencja bloków programu
N.... M30 % polecenie końca programu
TABELA 6.2.
Struktura bloku programu NC [6.2]
N110 G0 G90 G54 X-10. Y65. S10790 M3 LF numer bloku programu NC słowo słowo słowo słowo słowo słowo słowo znak końca bloku (zwykle jest niewidoczny)
TABELA 6.3.
Struktura słowa programu [6.2]
Przykład Adres Liczba Znaczenie
N110 N 110 numer bloku NC
G0 G 0 dla adresu G liczba 0 jest kodem oznaczającym ruch szybki
CD. TAB. 6.3
PrzykładAdresLiczba
G90G 90programowanie absolutne
6.1. Struktura programów sterujących
Znaczenie
G54G 54numer układu współrzędnych (bazy) dla adresu F liczba 0.2 określa posuw w mm/obr
X-10.X–10.0dla adresu X liczba -10.0 ma znaczenie wartości (przesunięcia lub współrzędnej aktywnego układu współrzędnych)
Y65.Y65.0dla adresu Y liczba 65.0 ma znaczenie wartości (przesunięcia lub współrzędnej aktywnego układu współrzędnych)
S10790S10790dla adresu S liczba 10790 określa prędkość obrotową wrzeciona w obr/min
M3 M 3włączenie obrotów (kierunek w prawo)
6.1.2. Definicje słów programu sterującego
Należy podkreślić, że znaczenie słów programu może zależeć od ukła du sterowania –na przykład Heidenhain, Sinumerik, Fanuc, Okuma, Mazak.
W tabelach 6.4–6.7 podano kolejno: funkcje przygotowawcze układów NC i CNC dla toczenia, podstawowe funkcje pomocnicze dla tych układów, funkcje pomocnicze dla frezowania oraz znaki adresowe stosowane w programowaniu obrabiarek CNC.
Są to tylko wybrane elementy programu, kolejne są szczegółowo opisywane przez producentów układów sterowania i maszyn.
TABELA 6.4.
Przykładowe funkcje przygotowawcze układów CNC dla toczenia [6.3]
Grupa poleceńG – kodNazwa funkcji i jej zapis Prezentacja graficzna
Ruchy narzędziaG00 ruch szybki
G00 Xx Zz
(uwaga: ruch może odbywać się nie zawsze po najkrótszej drodze (!), zależy to od konfiguracji i możliwości układu sterowania)
G01 interpolacja liniowa z posuwem roboczym
G01 Xx Zz
G02 interpolacja kołowa zgodna z ruchem wskazówek zegara:
a) metoda IJK
G02 Xx Zz Ii Kk
b) metoda R
G02 Xx Zz Rr
11.4. Przykłady programowania operacji frezowania 285
11.4.2. Wykorzystanie geometrii 3D

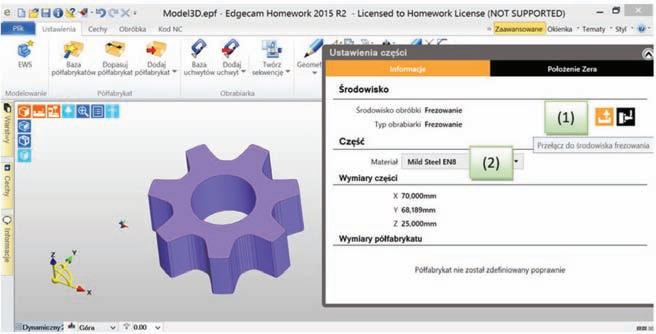

Wykorzystanie geometrii 3D pozwala na programowanie obróbki bardziej złożonych komponentów mechanicznych, chociaż sam sposób pracy w programie jest podobny jak dla geometrii 2D, z możliwością korzystania z większej liczby funkcji. Zostanie to pokazane również na przykładzie koła zębatego o zarysie kołowym [11.3]. Po otworzeniu w programie EDGECAM modelu 3D obrabianego przedmiotu w uniwersalnym formacie wymiany danych SAT należy wybrać środowisko frezowania (1) i grupę materiałową (2) – rysunek 11.13.
RYS. 11.13.
Wczytanie modelu części i ustalenie środowiska frezowania

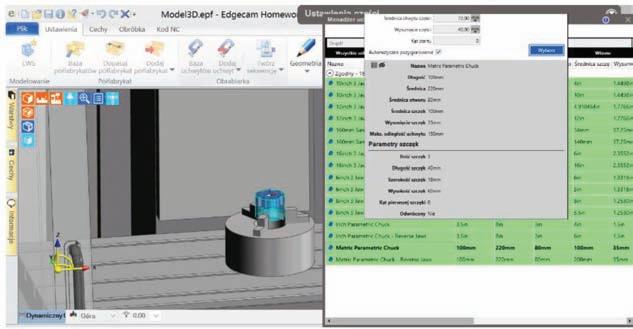

Po utworzeniu półfabrykatu (rys. 11.5) i nowej sekwencji frezowania (rys. 11.6) z bazy uchwytów należy wybrać odpowiedni uchwyt (rys. 11.14).
RYS. 11.14.
Wybór uchwytu obróbkowego
2.3. Sposoby wprowadzania danych/programu sterującego do układu CNC
W celu omówienia różnych wariantów pracy na obrabiarkach CNC wytypowano frezarkę CNC Picomax 56 TOP firmy Fehlmann wyposażoną w oryginalny program obsługi na bazie funkcji TOP (Touch or Program), przystosowaną do wykonywania narzędzi i form oraz prototypów, pokazaną na rysunku 2.5a. Obrabiarka jest wyposażona w trzyosiowy układ sterowania Heidenhain TCN 620 z ekranem dotykowym i graficznym wsparciem cykli obróbkowych oraz dwa elektroniczne kółka ręczne do takich operacji jak: frezowanie, wiercenie, wytaczanie i nacinanie gwintów (przez wytaczanie i frezowanie jak na rys. 2.5b). Dodatkowy stół obrotowy rozszerza sterowanie do czterech osi (rys. 2.5c).

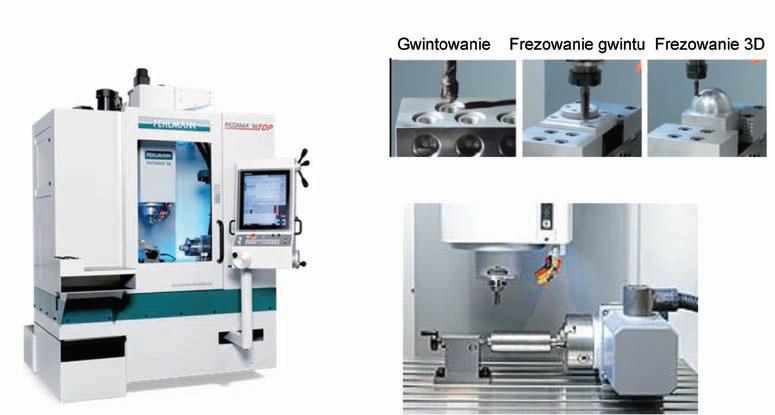

RYS. 2.5.
