INTEGRANTES:
DE LA CADENA FATIMA
DOMPER SHAPIAMA ASTRID
ISLA MORALES LUIS
SUPERFICIE 22,131 47 KM2
CLIMA: 5° C A 18°C - TEMPERATURA ANUAL
ALTITUD: 1,950 Y LOS 4,500 M S N M
LALITUD: -12° 38'
LONGITUD: -74° 16'
POBLACIÓN 59 435 RURAL 77 540
Humedad(%) Precipit.(mm) VIento(km/h) Radiación(UV)
MES MENOS FRÍO - ENERO
MES MAS FRÍO - JULIO
MES MENOS HUMEDAD - SETIEMBRE
MES MAS HUMEDAD - ENERO
MES MÁS RADIACIÓN - NOVIEMNRE
MES MENOS RADIACIÓN - FEBRERO
MES MENOS VIENTO - JULIO
MES MAS VIENTO - ENERO
WARA
AQSU
ALQAY WALLAS
LUYKUS UNKU
LLICLLA
PULLU
WALI Y UKUWALI
KUTILLA
SUPERFICIE 22,131 47 KM2
CLIMA: 5° C A 18°C - TEMPERATURA ANUAL
ALTITUD: 1,950 Y LOS 4,500 M S N M
LALITUD: -12° 38'
LONGITUD: 74° 16
POBLACIÓN 59 435 RURAL 77 540
CUADRO DE GIVONI - ESTR. Y PRO.
PROBABILIDAD DE PRECIPIATCIÓN: 70%
HUMEDAD 62%
VIENTO : A 13 KM/H
CLIMA JUEVES CHAPORRONES DISPERSOS
CUADRO DE TEMPERATURA Y HUMEDAD RELATIVA
SE NECESITA:
GANANCIAS INTERNAS CALEFACCIÓN PASIVA, ACTIVA Y
CONVENCIONAL
ACUMULADORES
DEPARTAMENTO DE
UBICACIÓN DEL TERRENO :
EL TERRENO CUENTA CON UN ARÉA DE 600M2,UBICADO ENTRE EL MALECON HUAYNA CAPAC Y VIRGEN DE CANDELARIA PRESENTA LAS SIGUIENTES
COORDENADAS 12° 47' ,03 24" AL SUR 74° 58' 17 24"AL OESTE CON UNA ELE VACIÓN DE 3678M Y UNA ALTURA DEL OJO DE 3.98K
-
SUPERFICIE : 22,131.47 KM2
CLIMA: 5° C A 18°C - TEMPERATURA ANUAL
ZONA CLIMATICA
HUANCAVELICA
ALTITUD: 1,950 Y LOS 4,500 M S N M
CONTINENTAL FRIO
CONTINENTAL MUY
FRIO
LALITUD: -12° 38'
LONGITUD: -74° 16'
POBLACIÓN: 59,435
RURAL:77,540
SE NECESITA:
CAPTACION SOLAR
GANANCIAS INTERNAS
PROTECCION DE VIENTOS
INERCIA TERMICA
CONTROL DE RADIACION MODERADA
SE DEBE EVITAR:
VENTILACION DIURNA (REGULADA).
VENTILACION NOCTURNA.
GRÁFICO PSICOMETRICO DE
SEGUN CUADRO DE GIVONNI
SE NECESITA:
GANANCIAS INTERNAS
CALEFACCIÓN PASIVA, ACTIVA.
proyeccion polar equidistante LATITUD: -12.30°
DIAGRAMA RUTA DEL SOL 21 DE JUNIO-10AM
SOLSTICIO DE INVIERNO
DIA JULIANO
DECLINACION APROX
SALIDA DE SOL
PUESTA DE SOL
21 DE MAR / SET -10AM
EQUINOCCION DE OTOÑO
EQUINOCCIO DE PRIMAVERA
21 DE DICIEMBRE-10AM
SOLSTICIO DE VERANO
INCIDENCIA SOLAR EN LA SUPERFICIE B
21 DE JUNIO SOLSTICIO DE INVIERNO 11 HRS DE SOL
21 DE DICIEMBRE
SOLSTICIO DE VERANO
2 HRS DE SOL
INCIDENCIA SOLAR EN LA SUPERFICIE C
21 DE JUNIO SOLSTICIO DE INVIERNO 5 HRS DE SOL
21 DE DICIEMBRE
SOLSTICIO DE VERANO
7 HRS DE SOL
INCIDENCIA SOLAR EN LA SUPERFICIE D
21 DE JUNIO SOLSTICIO DE INVIERNO 0 HRS DE SOL
21 DE DICIEMBRE
SOLSTICIO DE VERANO
12 HRS DE SOL
CORTE ACIMUTAL 21 DE JUNIO 10 AM
CORTE ACIMUTAL 21 DE DICIEMBRE 10 AM
CORTE ACIMUTAL 21 DE SETIEMBRE / 21 DE MARZO 10 AM
ES UN SISTEMA PASIVO DE RECOLECCION DE ENERGIA SOLAR DE FORMA INDIRECTA.QUE
TRABAJA BAJO LOS PRINCIPIOS BASICOS DE ALMACENAAMIENTO Y RESTITUCION DE LA ENERGIA.
ENTRE SUS VENTAJAS ESTA:
BAJO COSTO FACILIDADES DE CONSTRUCCION
CREA TEMPERATURAS INTERIORES MAS ESTABLES PARA EL CONFORT TERMINCO.
¿CON QUÉ MATERIALES SE CONSTRUYE EL MURO TROMBE? PARA ELLO SE DEBE EMPLEAR UN MURO CORTINA DE VIDRIO, QUE EN MUCHAS OCASIONES SE HACE CON CRISTAL DOBLE O TRIPLE, DE MODO QUE ASEGURE UN GRAN AISLAMIENTO ADEMÁS, ESTOS CRISTALES PUEDEN TENER UNA FUNCIÓN ADICIONAL COMO CELDAS FOTOVOLTAICAS QUE NOS PROPORCIONEN ELECTRICIDAD.
PARA ENTENDER EL FUNCIONAMIENTO DEL MURO TROMBE, PRIMERO DEBES CONOCER EN QUÉ CONSISTE:
LA FACHADA ES UNA COMBINACIÓN DE DOBLE HOJA FORMADA POR UNA
SUPERFICIE ACRISTALADA EXTERIOR Y UN PARAMENTO OPACO INTERIOR, SEPARADOS POR UNA CÁMARA DE AIRE NO VENTILADA
LA SUPERFICIE EN CONTACTO CON EL EXTERIOR ES NORMALMENTE UN VIDRIO DOBLE LA EFICIENCIA AUMENTA SI ES BAJO EMISIVO Y LA INSTALACIÓN SE REALIZA ESTANCA AL AIRE.
LA HOJA INTERIOR ESTÁ COMPUESTA POR UNA PARED OPACA DE MATERIAL MASIVO
ENTRE AMBAS HOJAS EXISTE UNA CÁMARA DE AIRE NO VENTILADA ENTRE 2 A 5 CENTÍMETROS.
ES UN MATERIAL QUE CONSISTE EN NUMEROSOS Y EXTREMADAMENTE FINAS FIBRAS DE VIDRIO
SE UTILIZA COMUNMENTE COMO MATERIAL AISLANTE
TERMICAS:
LAS FIBRAS DE VIDRIO SON UTILES AISLANTES TERMIICOS DEBIDO A SU ALTA PROPORCION DE SUPERFICIE RESPECTO AL PESO UNA CONDUCTIVIDAD TERMICA DEL ORDEN DE 0 5 W(M K)
TENSION:
LAS FIBRAS RECIEN HECHAS MAS DELGADAS, SON LAS MAS FUERTES DEBIDO A
QUE SON MAS DUCTILES
DEBIDO A QUE EL VIDRIO PRESENTA UNA ESTRUCTURA AMORFA, SUS PROPIEDADES SON ISOTROPICAS
.
RESPETUOSO CON EL MEDIO AMBIENTE, RENTABLE Y TECNOLOGÍA DE CONSTRUCCIÓN.
IGNÍFUGO.
RESISTENTE A LAS CEPAS
RESISTENTE AL FUEGO
GFRC NO REQUIERE NINGÚN REFUERZO ADICIONAL
50–70 % MÁS LIGERO QUE EL HORMIGÓN TRADICIONAL
PROPORCIONADA UN AMBIENTE DE CONFORT
MINIMIZA LOS DECIBELES
ES UN AISLANTE ACUSTICO
muros interiores con lana de vidrio y drywall
concreto reforzado con lana de vidrio.

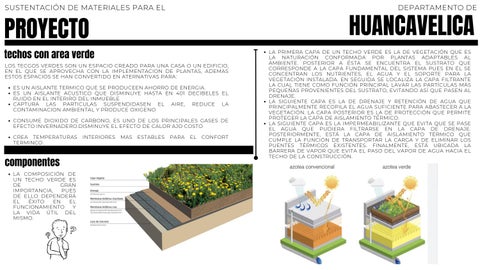

LOS TECGOS VERDES SON UN ESPACIO CREADO PARA UNA CASA O UN EDIFICIO, EN EL QUE SE APROVECHA CON LA IMPLEMENTACION DE PLANTAS, ADEMAS
ESTOS ESPACIOS SE HAN CONVERTIDO EN ATERNATIVAS PARA:
ES UN AISLANTE TERMICO QUE SE PRODUCEEN AHORRO DE ENERGIA. ES UN AISLANTE ACUSTICO QUE DISMINUYE HASTA EN 401 DECIBELES EL RUIDO EN EL INTERIRO DEL INMUEBLE
CAPTURA LAS PARTICULAS SUSPENDIDASEN EL AIRE, REDUCE LA CONTAMINACION AMBIENTAL Y PRODUCE OXIGENO
CONSUME DIOXIDO DE CARBONO, ES UNO DE LOS PRINCIPALES GASES DE EFECTO INVERNADERO.DISMINUYE EL EFECTO DE CALOR AJO COSTO
CREA TEMPERATURAS INTERIORES MAS ESTABLES PARA EL CONFORT TERMINCO.
LA PRIMERA CAPA DE UN TECHO VERDE ES LA DE VEGETACIÓN QUE ES
LA NATURACIÓN CONFORMADA POR PLANTAS ADAPTABLES AL AMBIENTE POSTERIOR A ÉSTA SE ENCUENTRA EL SUSTRATO QUE CORRESPONDE A LA CAPA FUNDAMENTAL DEL SISTEMA PUES EN ÉL SE CONCENTRAN LOS NUTRIENTES, EL AGUA Y EL SOPORTE PARA LA VEGETACIÓN INSTALADA EN SEGUIDA SE LOCALIZA LA CAPA FILTRANTE LA CUAL TIENE COMO FUNCIÓN PRINCIPAL LAVAR LAS PARTÍCULAS MÁS PEQUEÑAS PROVENIENTES DEL SUSTRATO, EVITANDO ASÍ QUE PASEN AL DRENAJE.
LA SIGUIENTE CAPA ES LA DE DRENAJE Y RETENCIÓN DE AGUA QUE PRINCIPALMENTE RECOPILA EL AGUA SUFICIENTE PARA ABASTECER A LA VEGETACIÓN. LA CAPA POSTERIOR ES LA DE PROTECCIÓN QUE PERMITE PROTEGER LA CAPA DE AISLAMIENTO TÉRMICO.
LA SIGUIENTE CAPA ES LA IMPERMEABILIZANTE QUE EVITA QUE SE PASE EL AGUA QUE PUDIERA FILTRARSE EN LA CAPA DE DRENAJE.
POSTERIORMENTE, ESTÁ LA CAPA DE AISLAMIENTO TÉRMICO QUE CUMPLE LA FUNCIÓN DE TRANSPORTAR LA CARGA Y DE ELIMINAR LOS PUENTES TÉRMICOS EXISTENTES. FINALMENTE, ESTÁ UBICADA LA BARRERA DE VAPOR QUE EVITA EL PASO DEL VAPOR DE AGUA HACIA EL TECHO DE LA CONSTRUCCIÓN.
LA COMPOSICIÓN DE UN TECHO VERDE ES DE GRAN
IMPORTANCIA, PUES DE ELLO DEPENDERÁ EL ÉXITO EN EL FUNCIONAMIENTO Y LA VIDA ÚTIL DEL MISMO
DE MATERIALES PARA EL
REGULADOR DE LAS TEMPERATURAS
INTERIORES DE ESPACIOS HABITABLES EN CLIMAS SEMIFRIOS
SE COLOCARAN DOS VIDRIOS CON UN ESPACIO DE AIRE QUE AISLARA EL SONIDO
ESTE SISTEMA TAMBIEN PERMITE RETENER
LA MADERA ES UN MATERIAL RENOVABLE, RECICLABLE Y BIODEGRADABLE
SU ESPESOR MANTENDRA EL CALOR
OBTENIDO DURANTE EL DIA PARA EMITIRLO
DURANTE LA NOCHE
MAYOR TIEMPO EL CALOR DENTRO DE LA EDIFICACION
LA MADERA ES UN BUEN AISLANTE TÉRMICO.
PROPORCIONA MAYOR COMPACIDAD POR EL ESPESOR QUE ESTE TIENE.
TECHO DE MADERA
TECHO A DOS AGUAS
TECHO VERDE
CORTE A-A
VIDRIO 8MM
VIDRIO 8MM
EFECTO INVERNADERO EN CUBIERTA
ADOBE E: 0.40M
RETENCION DE CALOR
AISLANTE TERMICO
CORTE B-B
DOBLE VIDRIO
TECHO DE MADERA
RETENCION DE CALOR
AISLANTE TERMICO
