C L A S E
D I S E Ñ O
A S I S T I D O P O R
C O M P U T A D O R A
CONFIGURACIÓN DE BLOQUE
Mgtr.Arq. Luis Fernando Ruano Paz
de BLOQUE

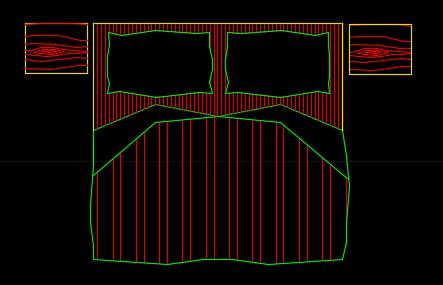

1. Seleccionar bloque de archivo compartido
2. Control “C” y luego Control “V” en nuevo archivo

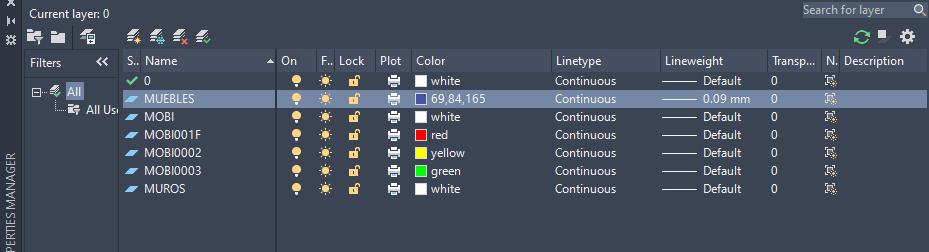

3. Layer properties > New layer > Name= MUEBLES
4. Editar color y Lineweight
Configuración de BLOQUE

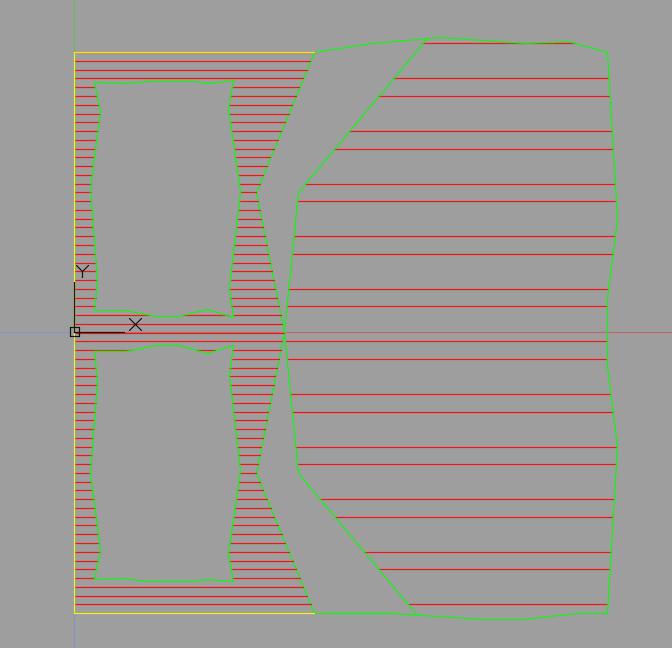

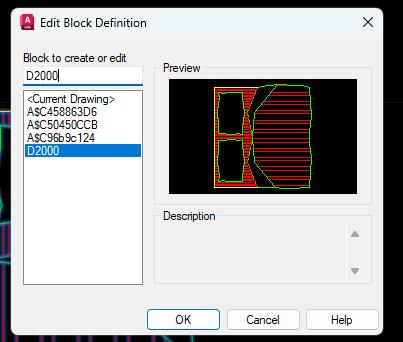

1. Seleccionar nuevamente el bloque
2.
Doble click sobre el
3.Ok
4.Se abre block editor
de BLOQUE

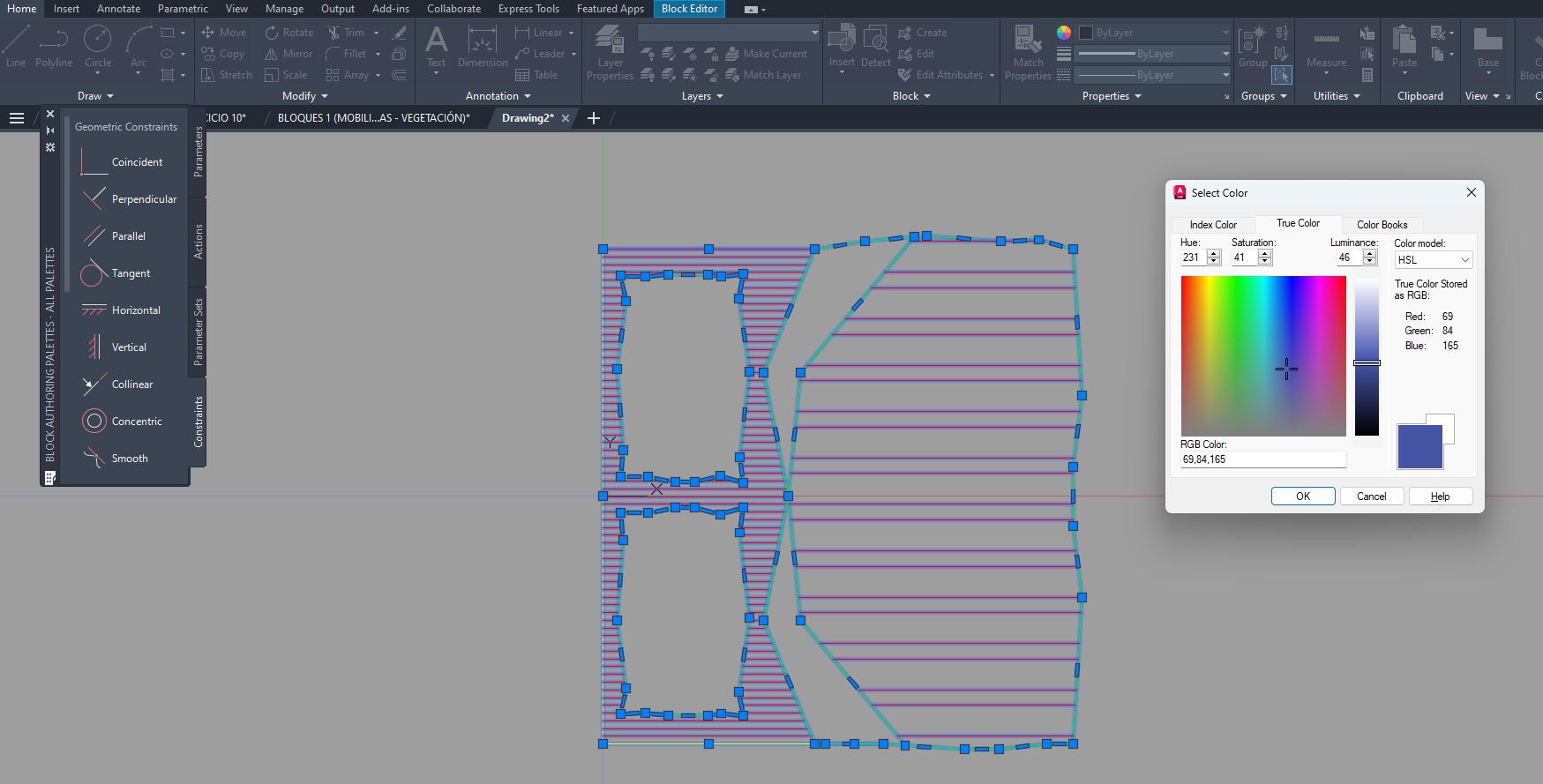

1. Seleccionar TODO el bloque
2. Ir a HOME > a PROPERTIES
3. TRUE COLOR > 69,84,165
4. Ok
de BLOQUE

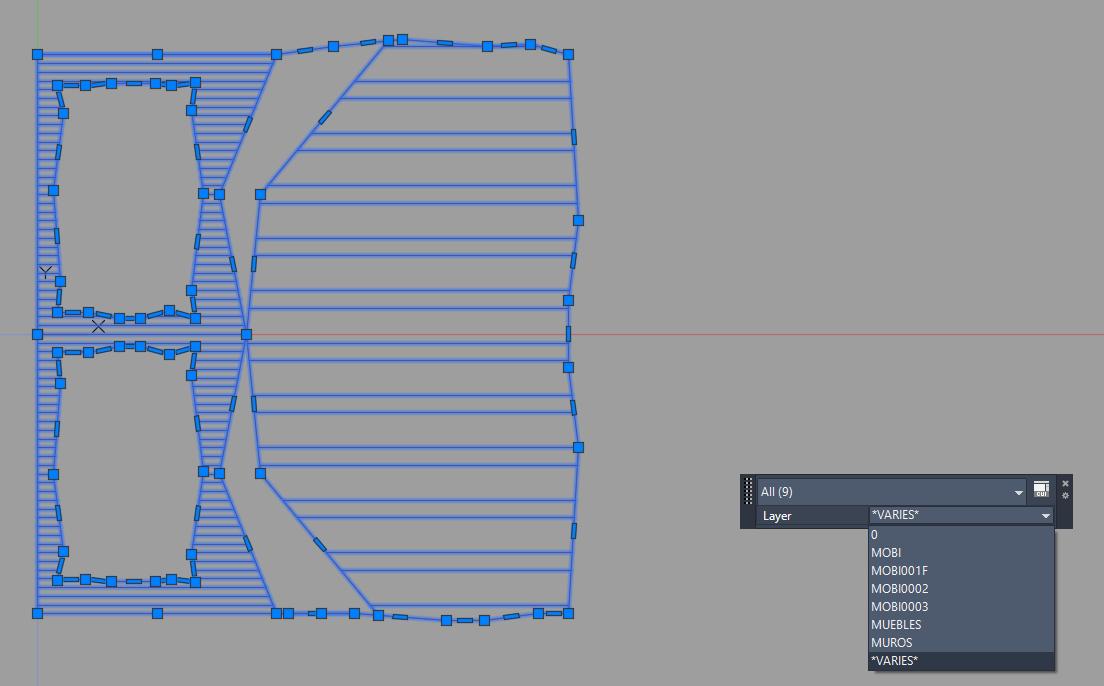

1. Seleccionar nuevamente TODO el bloque con su nuevo color
2. En la ventana de “Block Reference” cambiar el Layer
a MUEBLES
3. Close block editor
4. Save de changes
Configuración de BLOQUE

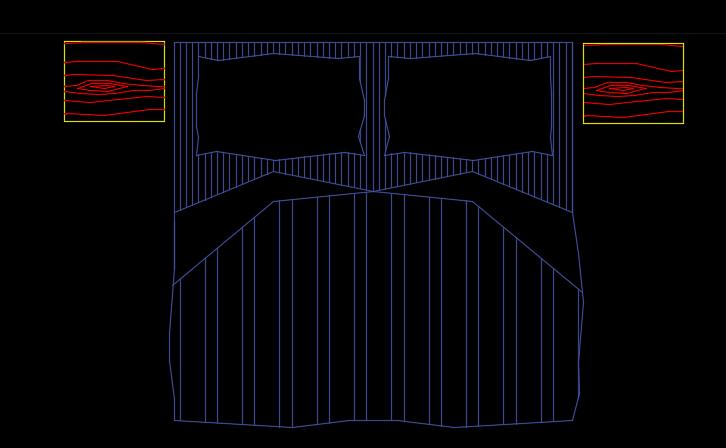

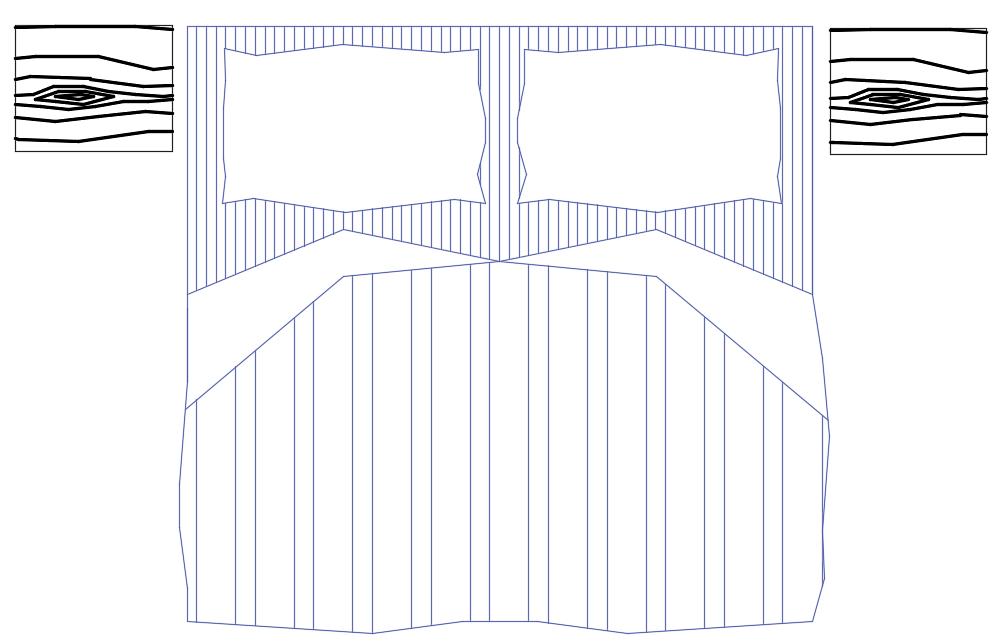

1. Verificar en print preview que los grosores de las líneas sean iguales
Puede ser que algún bloque esté conformado por 2 bloques. Por lo que a cada uno se le hará el mismo procedimiento anterior, (es el caso de la mesita de noche).
