PORTAFOLIO ARQUITECTURA
Luis Alejandro Chávez-2025
CONTENIDOS
01 02 03 04 05 06
Pabellón de luz
CUT - Ciudad Universitaria
Intervención en la FA
Facultad Arquitectura-UNAM
Co-Living
Roma Sur - CDMX
Parque lineal Pailte
Misantla - Veracruz
Dibujo técnico
Fotografías
Archivo propio

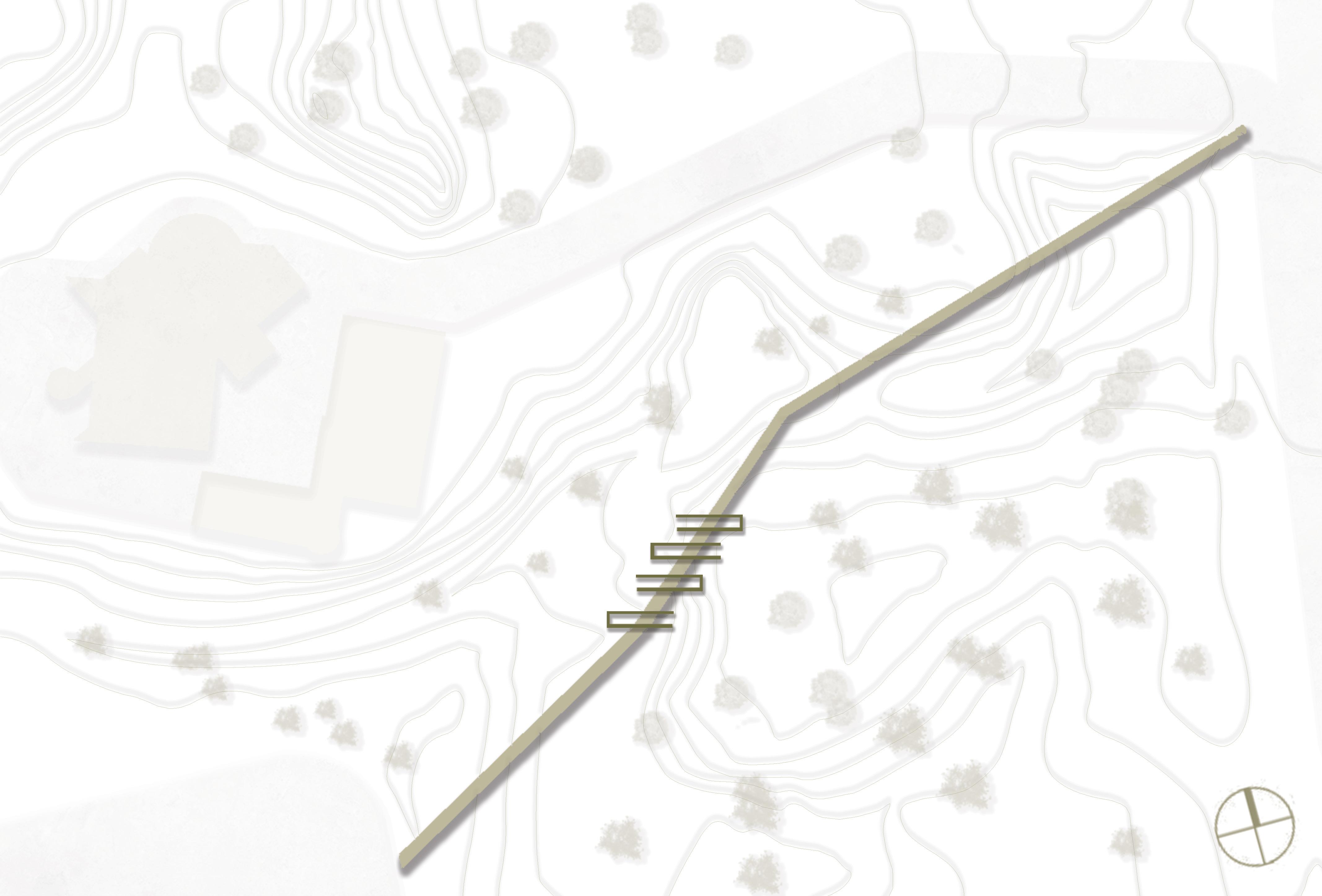

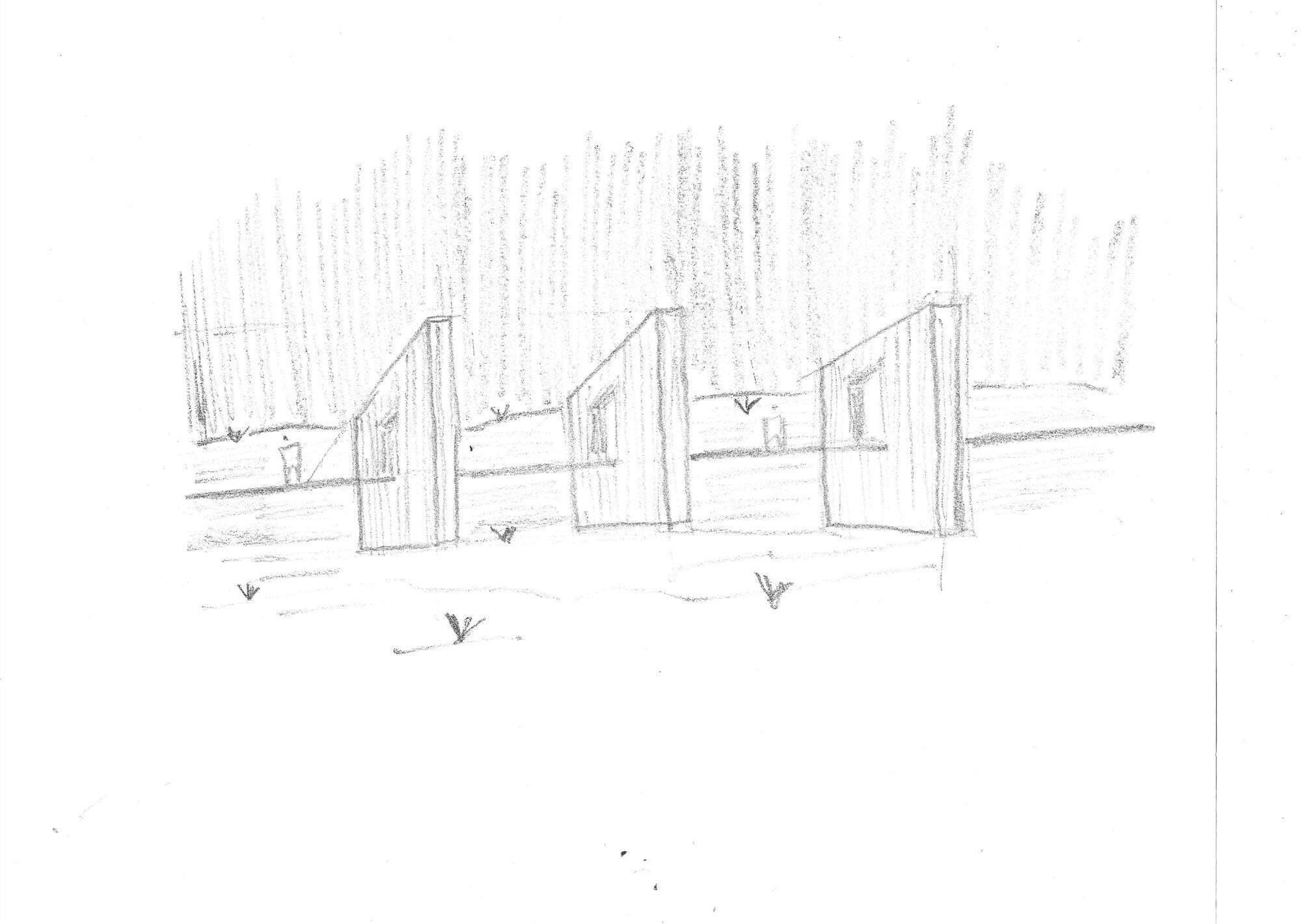

Pabellón de luz
Año: 2020
Tipología: Equipamiento
Ubicación: Ciudad Universitaria
Metros cuadrados: 1500m2
Descripción del proyecto:
El contexto del Centro Cultural Universitario tienen una carácterística muy especial ya que su topografía y material son de roca volcánica, generando así un espacio accidentado y con vegetación y clima carácterístico de la zona.
La premisa del proyecto es generar un espacio de ócio y descanso para las personas y que al mismo generar un espacio escultórico.
Para esto se generan un espacio conectadopor un puente, de esta forma se intervinie lo menos posible sobre el terreno y generando un hito para el usuario.
Dentro de cada elemento se plantean escaleras que permiten subir y tener un espacio de contemplación.

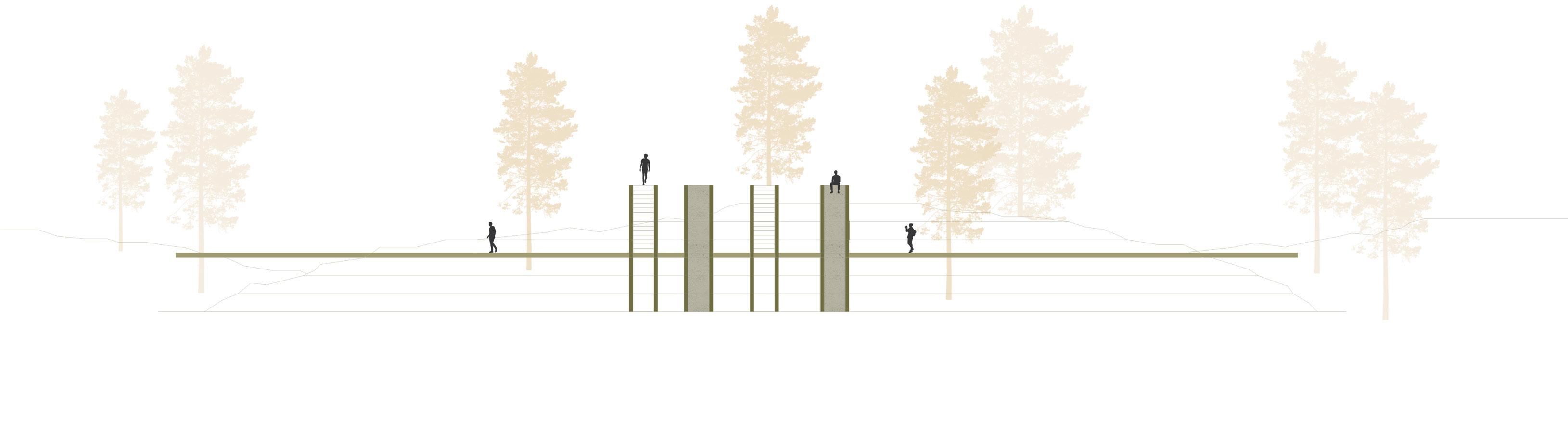

Corte transversal
Terreno natural
Pabellón

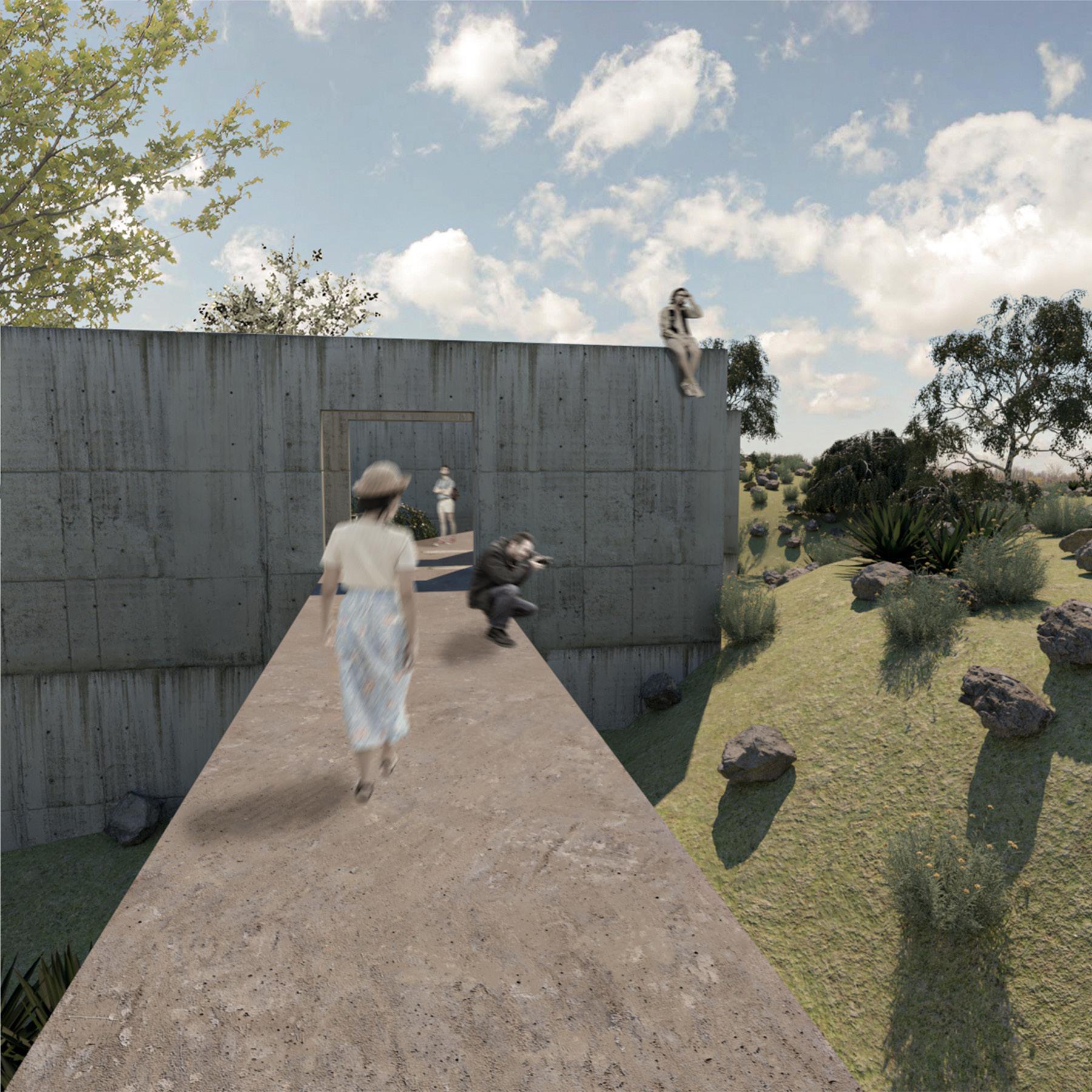

Imágen objetivo
02
Intervención
Año: 2020
Tipología: Equipamiento
Ubicación: Ciudad Universitaria
Metros cuadrados: 1500m2
Descripción del proyecto:
A partir de la pandemia, se modificó la dinámica del aprendizaje en la arquitectura, ya que se surgió la demanda de nuevos espacios y configuraciones para las clases debido a las restricciones sanitarias.
A partir de esta premisa y tomando en cuenta que el campus central es patrimonio de la humanidad se pensó en una intervención que genere nuevos espacios de enseñanza, convivencia y descanso para la comunidad.

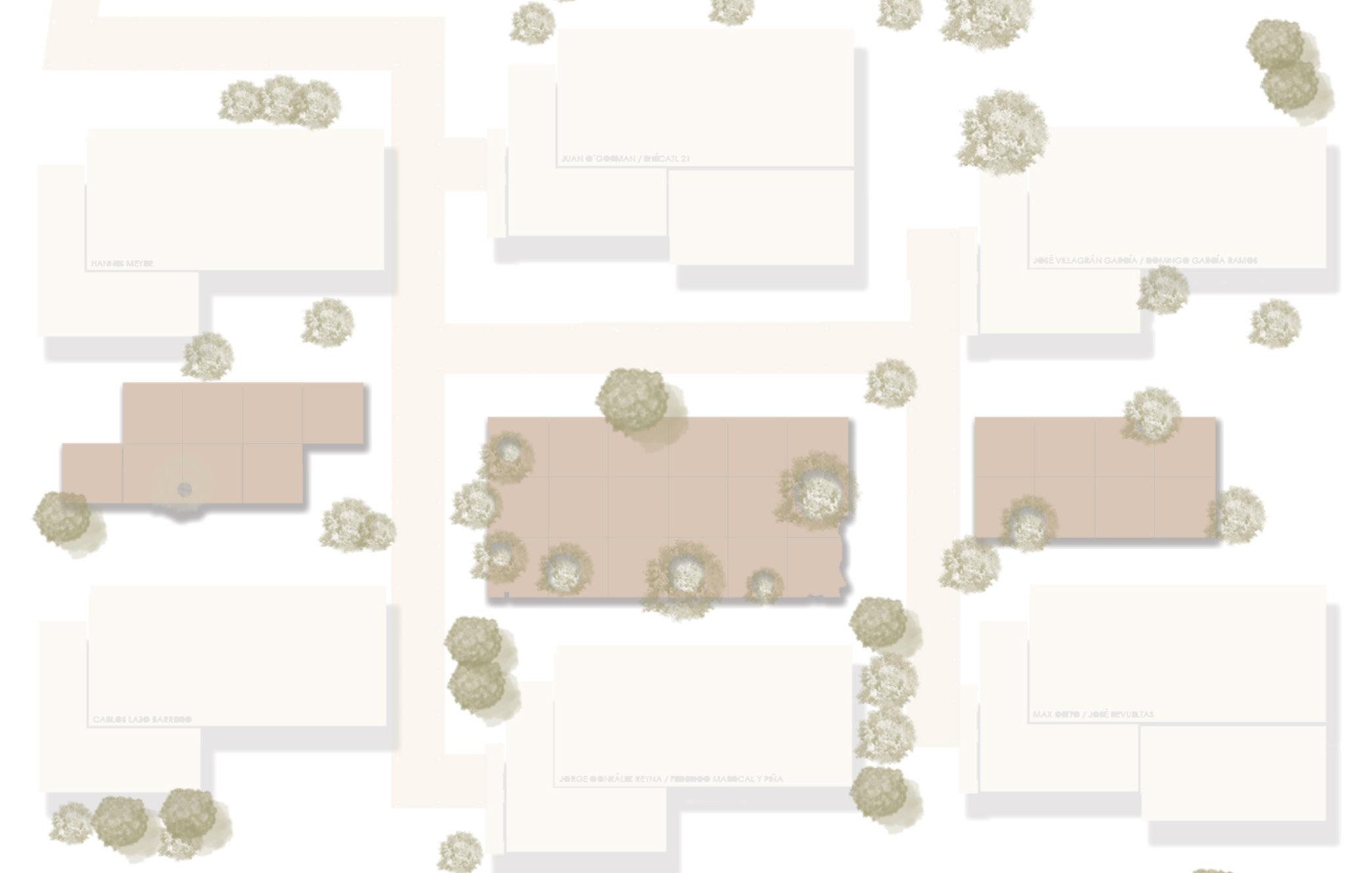

1.- Talleres 2.- Aulas al aire libre

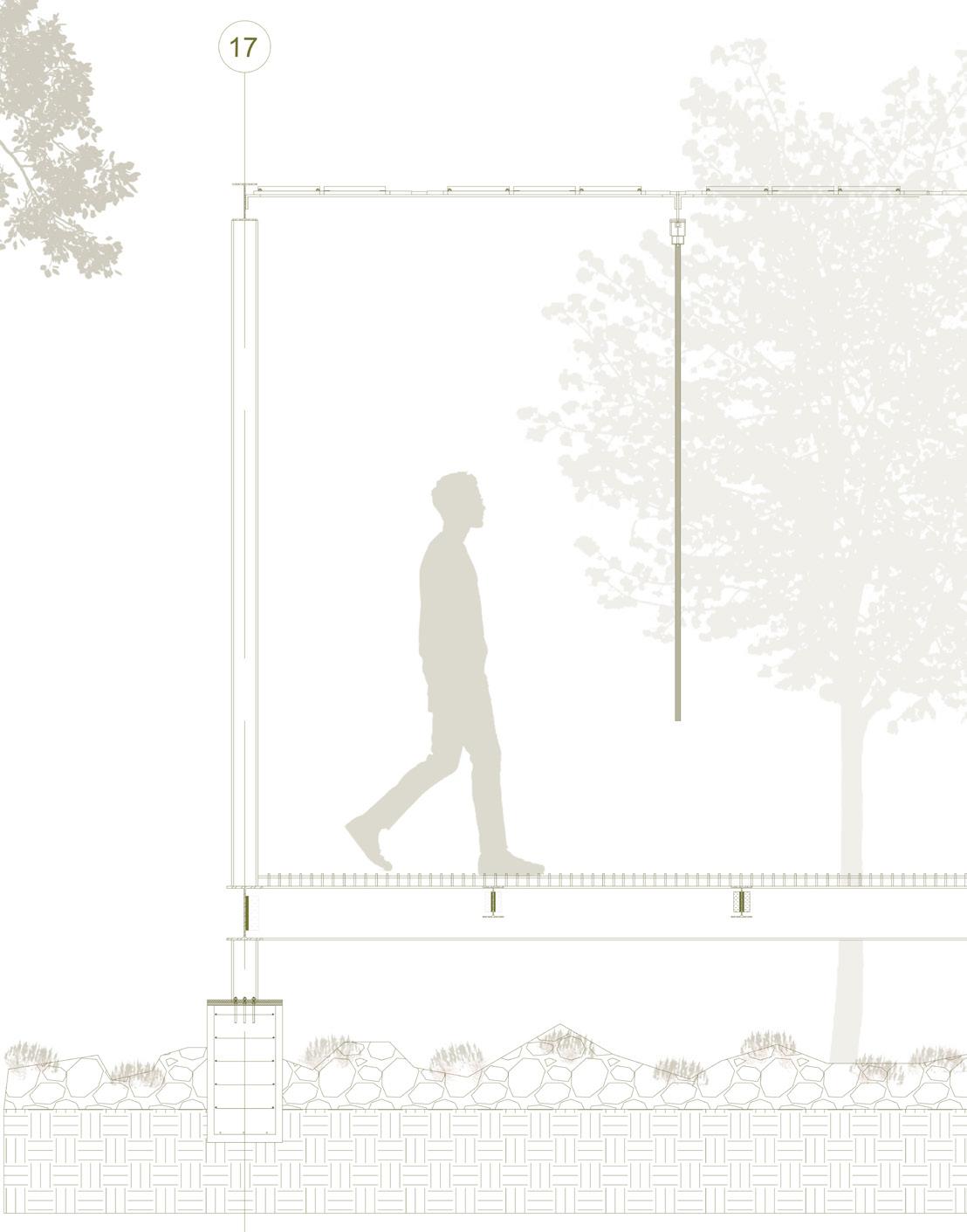

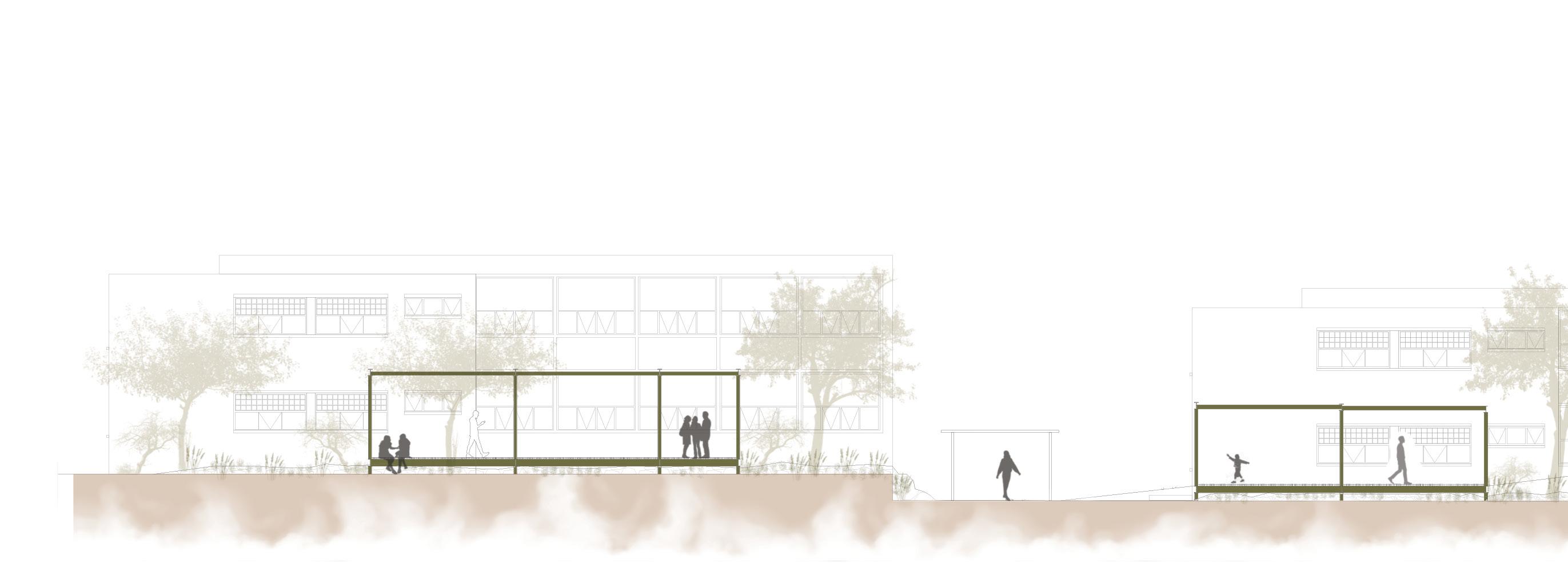

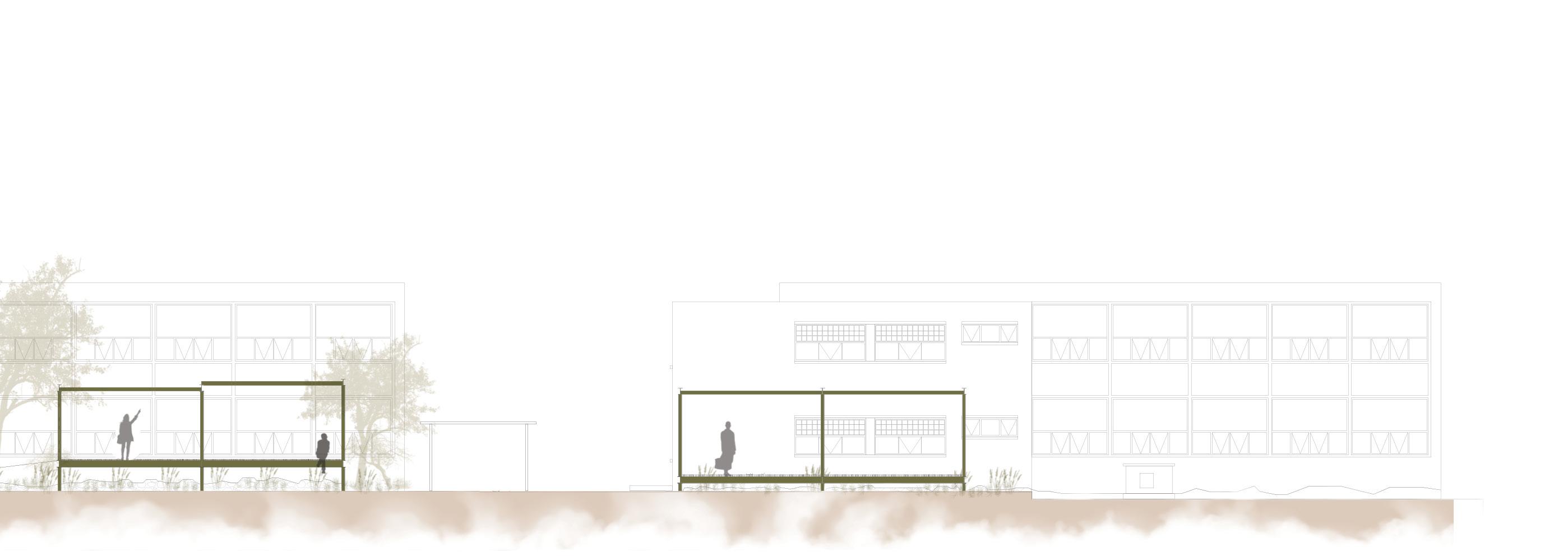

Corte longitudinal 1
10. Placa de acero corten de 46x62cm de 2mm de espesor fijado con barrenos a perfil tubular.
9. Perfil LM (Ángulo L) de 60mm x 4mm soldado a estructura de acero.
8. Perfil tubular cuadrado 3/4” con solapamiento para viga de acero de alma abierta .
7. Placa de policarbonato transparente de 120x240 y 15mm de ancho.
6. Rejilla Irving IS-05 de 4.8 x 38.1 mm de 90x120cm.
5. Columna IPR de 254mm x 73kg/m.
4. Viga primaria IR 254mm x 32.8kg/m.
3. Anclaje con placa de acero de 1/2”, varillas ahogadas en dado y mortero tipo grout de 1cm.
2. Dado de concreto armado fc:250kg/cm2.
1. Terreno natural.
7. Columna IPR de 254mm x 73kg/m
6. Tuerca de fijación
5. Placa base de acero de 1/2”
4. Mortero grout para nivelación
3. Anclas con varillas del #6 soldadas a placa base.
2. Dado de concreto armado
1. Terreno natural

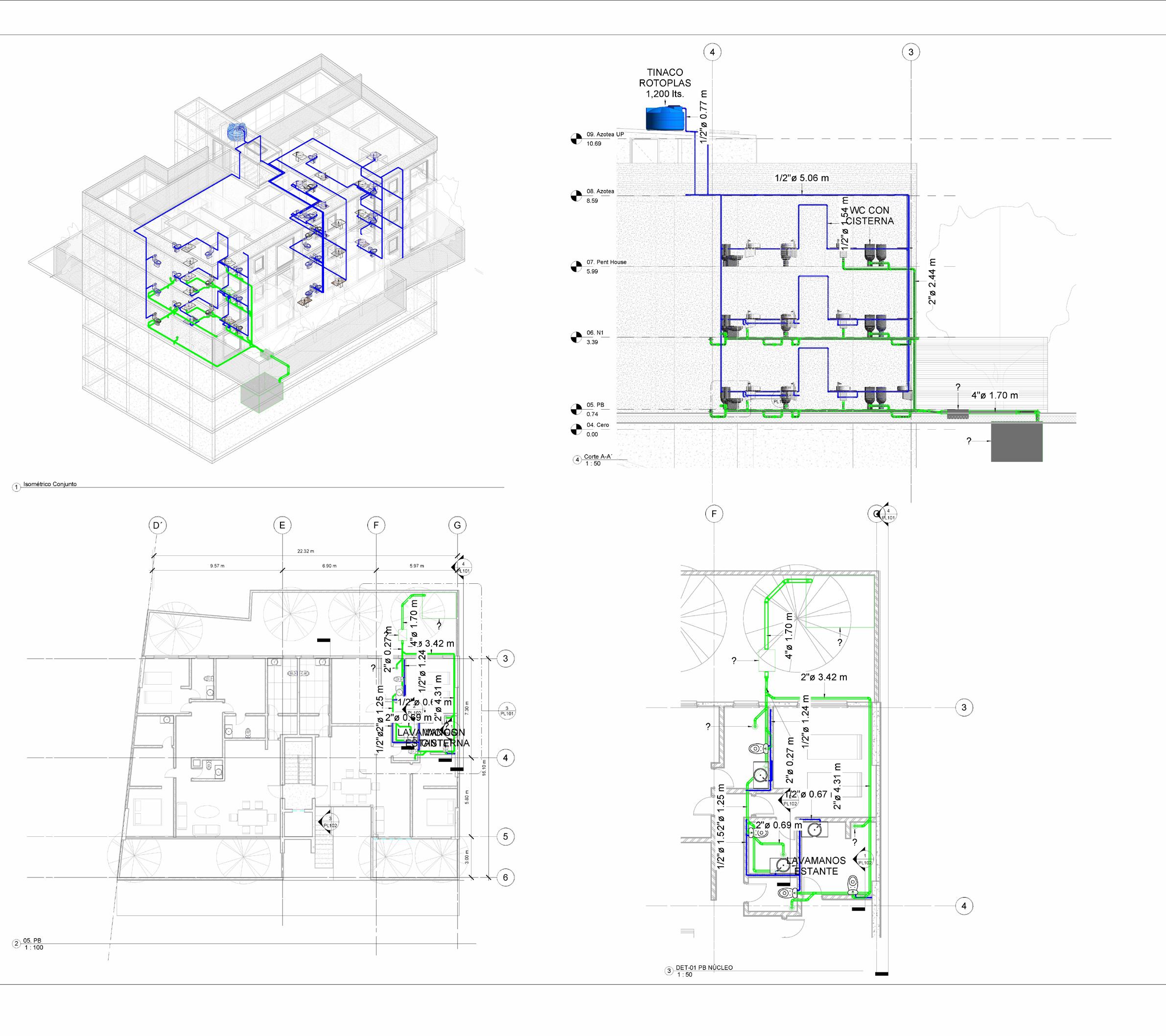

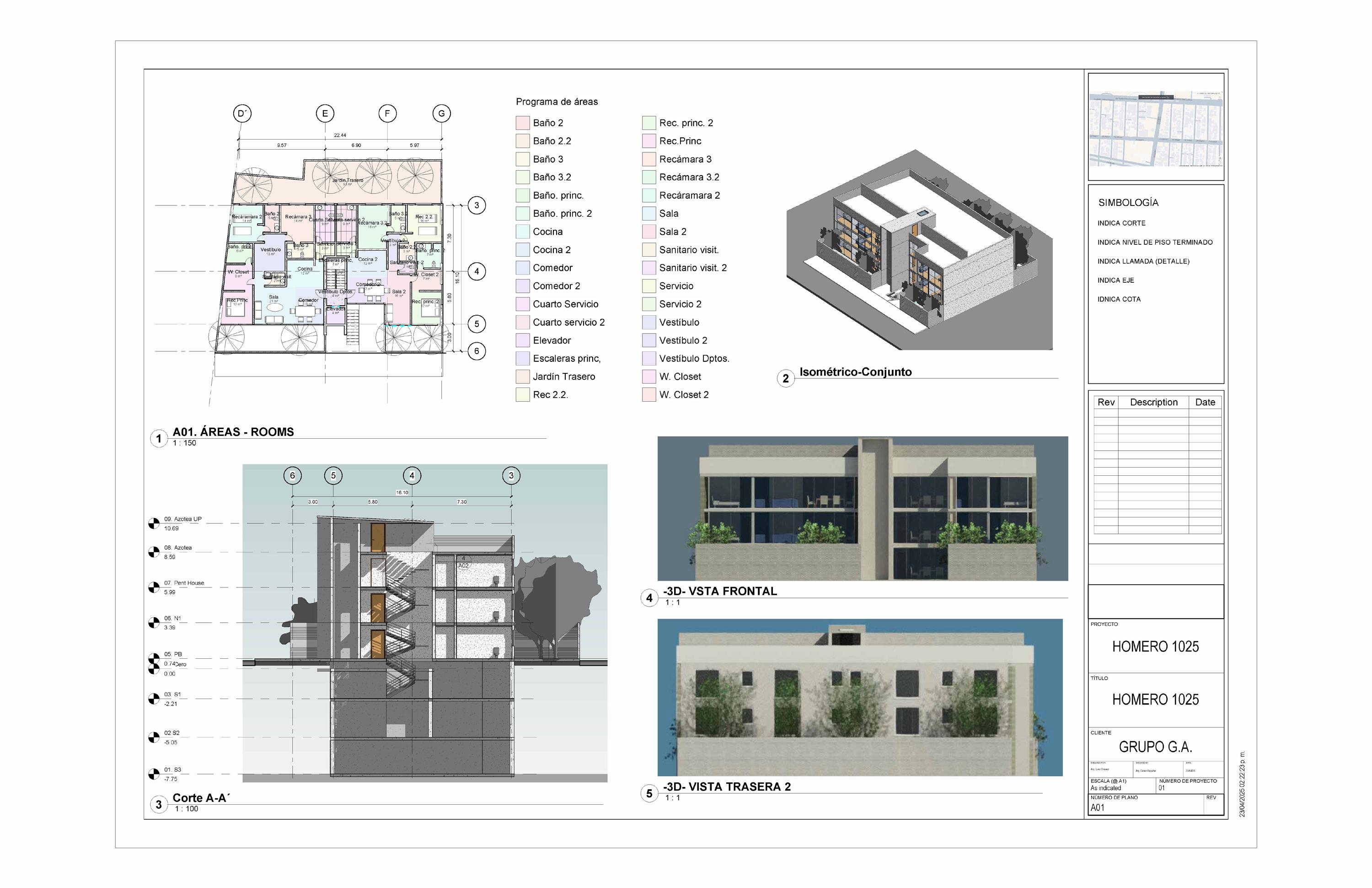

Co-Living
Roma Sur 2021
Año: 2021
Tipología: Vivienda/Comercio
Ubicación: Roma Sur, CDMX
Metros cuadrados: 1500m2
Descripción del proyecto:
En los últimos años ha surgido una problemática en temas de vivienda en la CDMX, principalmente a la centralización de servicios e infraestructura.
La propuesta responde a dicha problemática planteando espacios de vivienda accesible en renta para diferentes niveles económicos, con un programa arquitectónico para diferentes necesidades, de esta forma contar con vivienda cerca de una zona conectada a espacios con diversidad cultural y de los centros económicos.

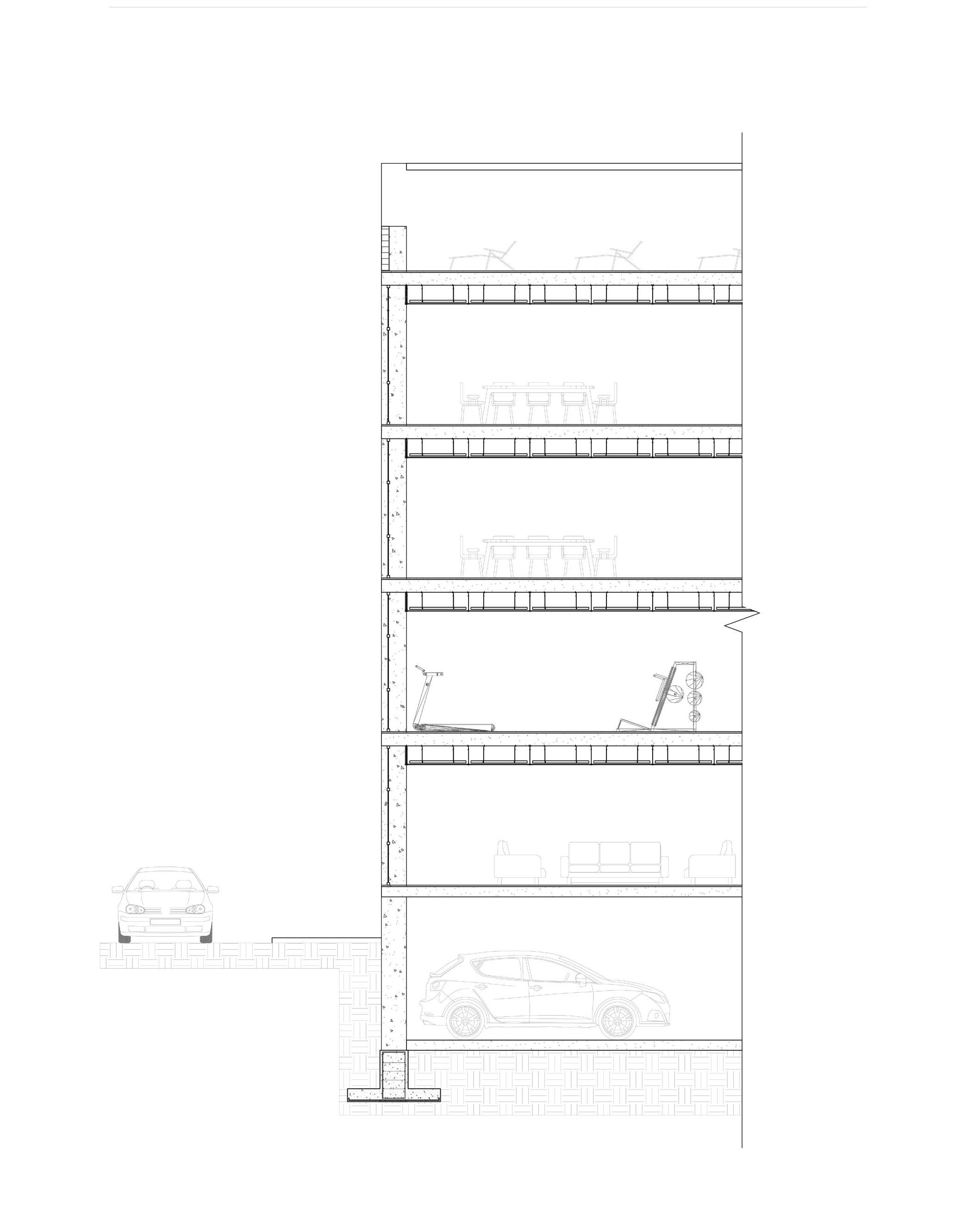

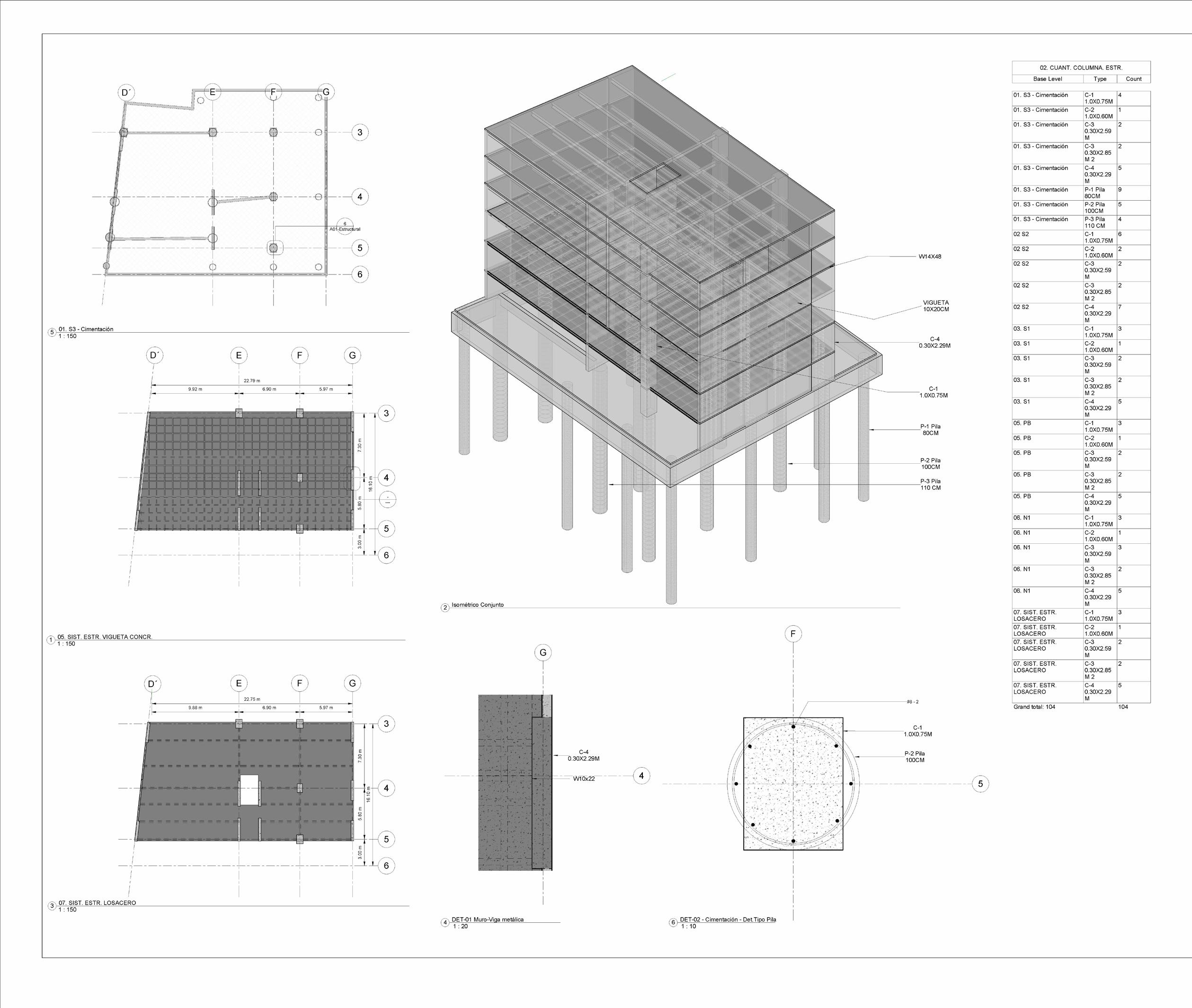

Relación estructura - arquitectura
AZOTEA
Terraza al aire libre
Terraza semi-cubierta
2,3 y 4to NIVEL
5 unidades de cohousing
7 unidades de coliving Sala de estar Comedor/Cocina
1er NIVEL
Comedor Coworking Lavandería Salón de juegos Cocina comunitaria
P.B.
Comercio para renta Gimnasio
Jardín de uso comaprtido
10 cajones de estacionamiento
10 cajones de bicicletas
7 para motos
SÓTANO

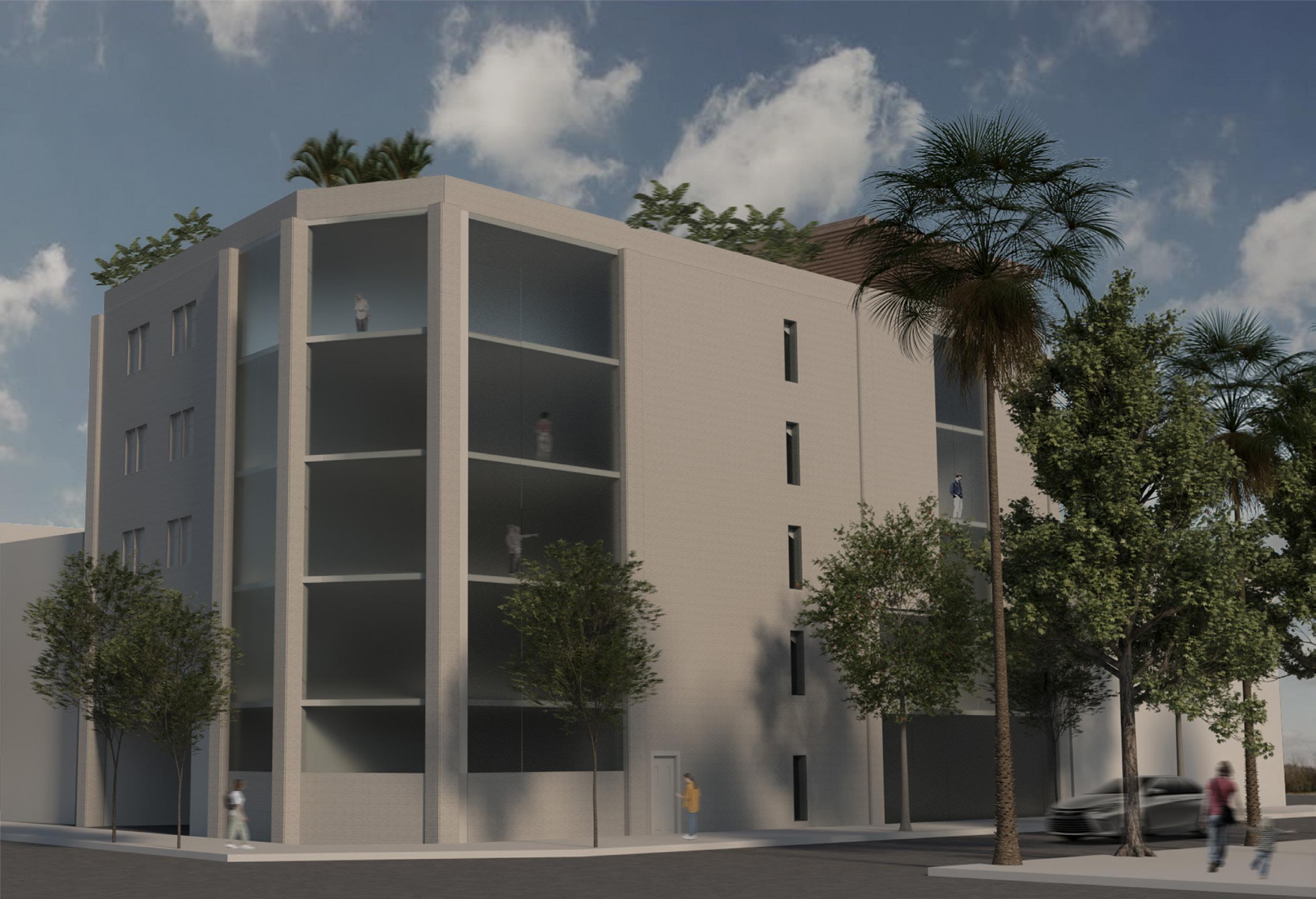

objetivo
Imágen
Pergolado de madera CLT.
Pretil de tabique rojo. 90cms de altura.
Panel de cristal de 8mm colocado en marco de aluminio.
Falso plafón modular de fibra mineral fijado con bastidor metálico.
Columna de concreto armado de 50x60cm.
Entrepiso de losa de concreto armado 20cm espesor.
Lobby
Losa de cimentación de concreto armado de 30cms de espesor.
Zapata y dado de concreto armado.
Estacionamiento
Gimnasio
Comedor
Comedor
Terraza

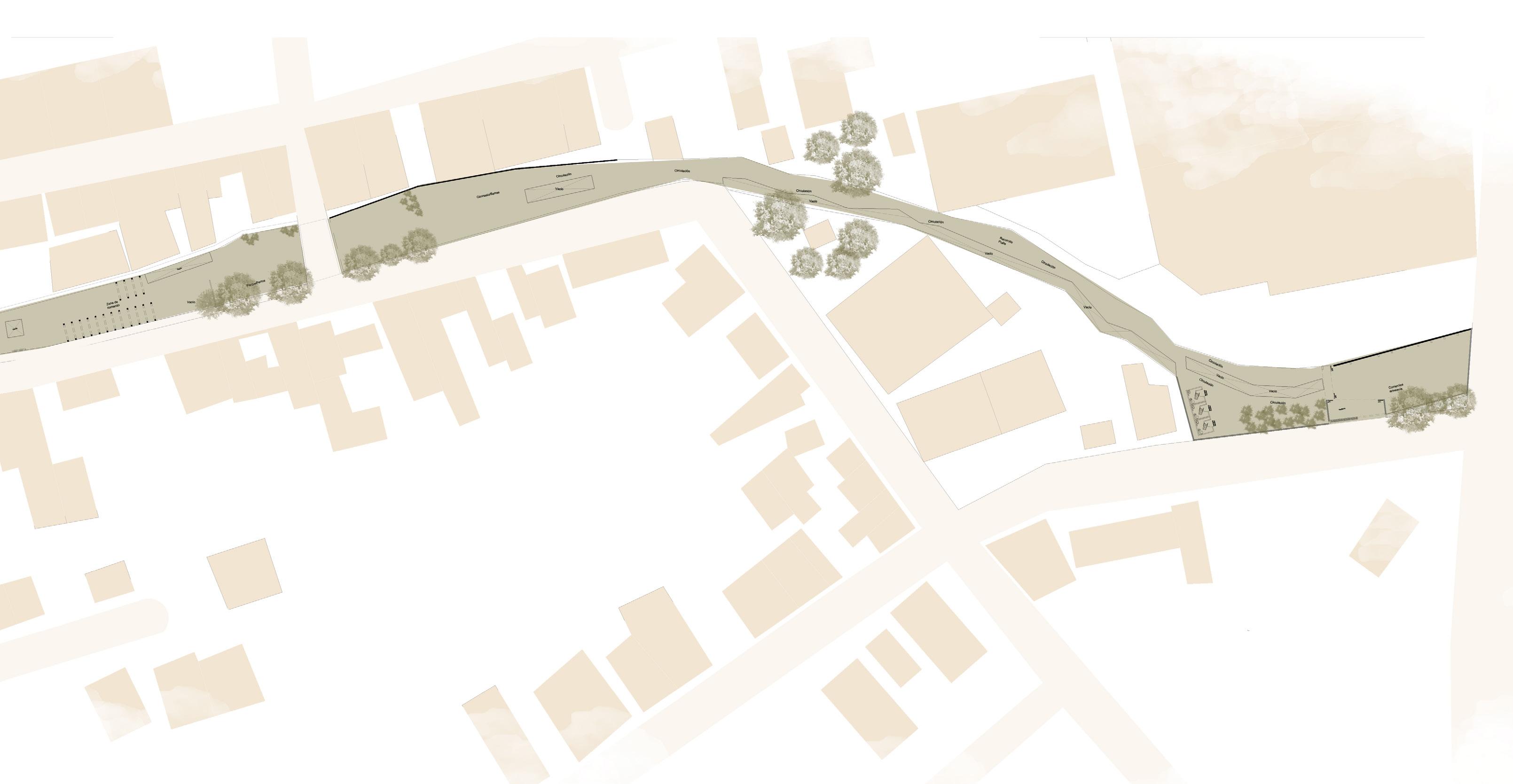

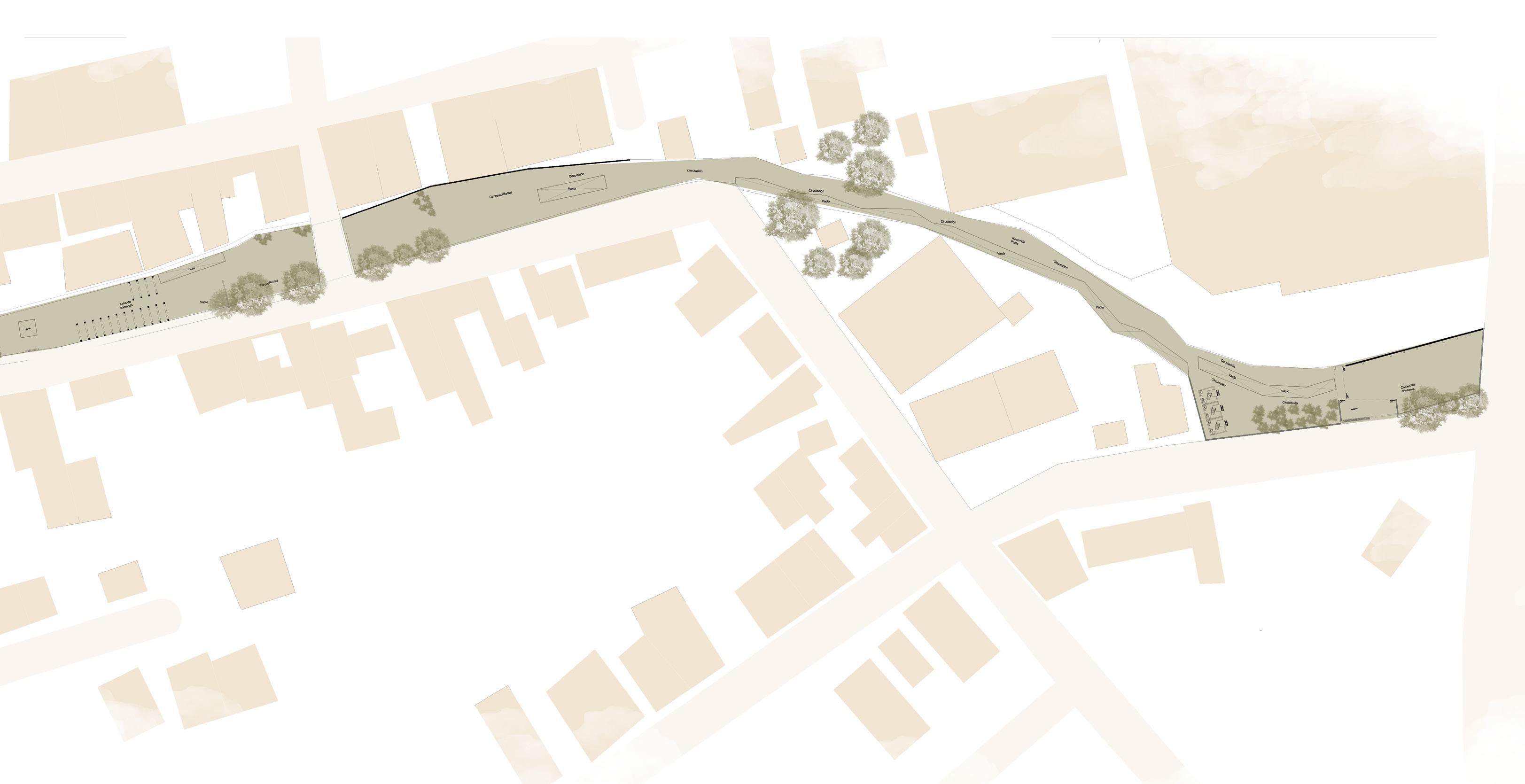

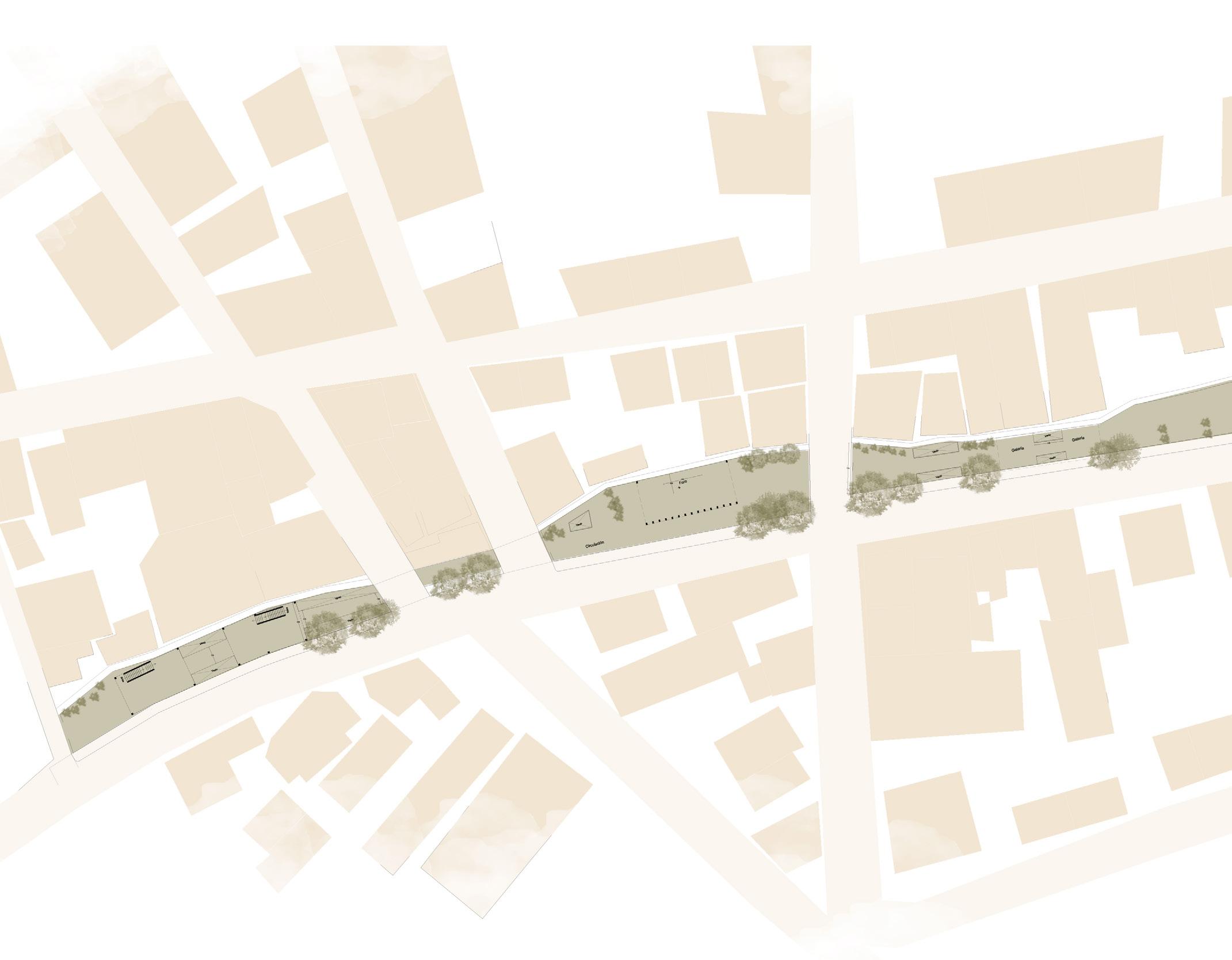

Parque Lineal Pailte
Misantla, Veracruz. 2022-2023
Descripción del proyecto:
Como proyecto de tesis se genera una conexión con la comunidad del municipio de Misantla para hacer un estudio de la zona e identificar las problemáticas de la comunidad. Pricipalmente se encontró en la zona urbana la falta de espacios públicos y áreas verdes y un cuerpo de agua natural que sufre de contaminación. Debido a esto se propone generar un parque lineal sobre el arroyo con vacíos a lo largo del mismo proyecto y de esta manera no darle la espalda a este elemento natural y por el contrario, tratarlo, rehabilitarlo y hacerlo como parte del atractivo de la propuesta.
Casa de cultura
Carretera Naonilco Misantla
Pozito del Zotuco
Parque Misantla
Conecta con Iglesia Auditorio Municipal
1. Talleres 2. Zona de descanso 3. Foro 4. Galería 5. Plaza escultórica 6. Zona de comida
7. Parque para perros 8. Juegos infantiles 9. Gimnasio al aire libre 10. Paseo Pailte 11. Zona de comercio artesanal 12. Sanitarios

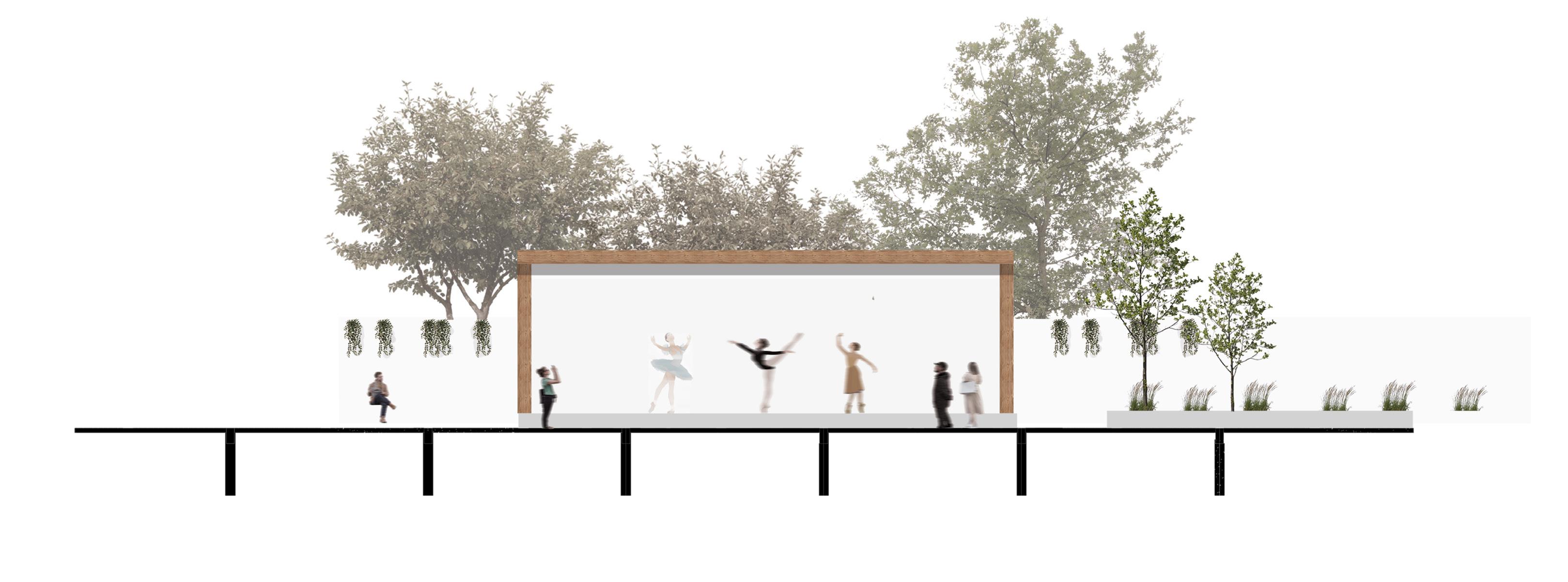

Imágen conceptual - Foro al aire libre

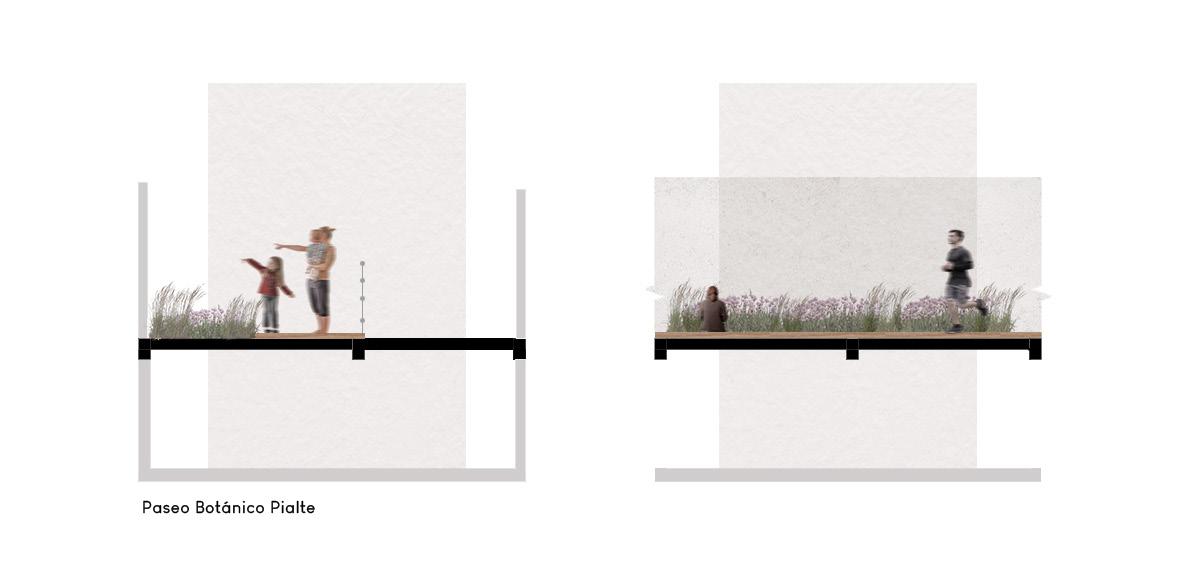

Imágen conceptual - Jardín Botánico
También como parte conceptual del proyecto se propone un jardín botánico, esto para poder responder a la problemática de falta de áreas verdes en la zona.
Se plantean espacios para diferentes actividades culturales para la comunidad.

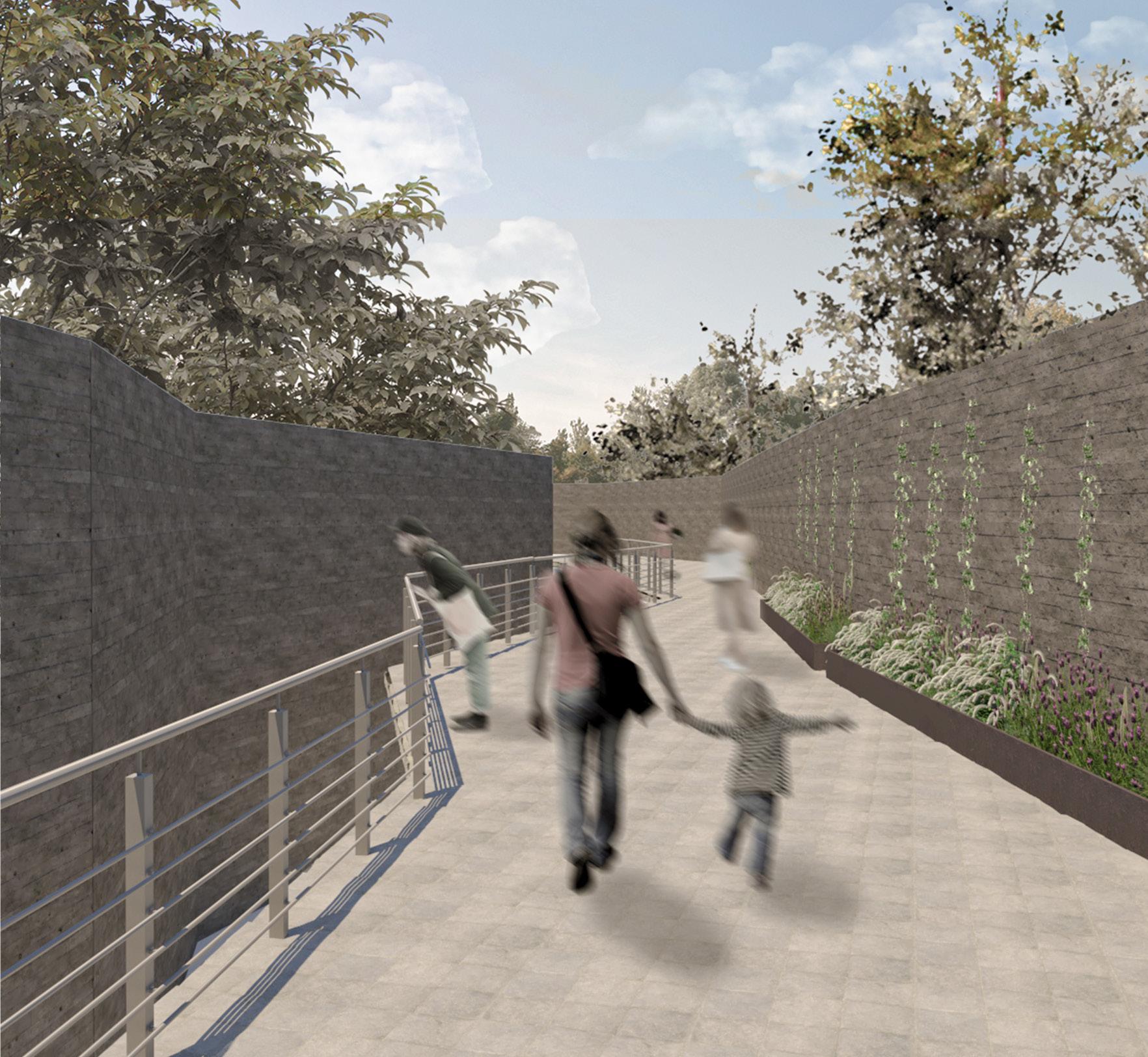

Imágen objetivo
Superestructura de perfiles metálicos y losas ligeras
Vacíos en losa para dar jerarquía a Arroyo Pailte
Entrepiso de losa maciza y losa prefabricada alveolada
Sistema de marcos rígidos apoyado sobre muros de contención
Banqueta hecha a base de pidera de río
Cause de Arroyo Pailte
Premisa sistema estructural - Marcos de concreto armado

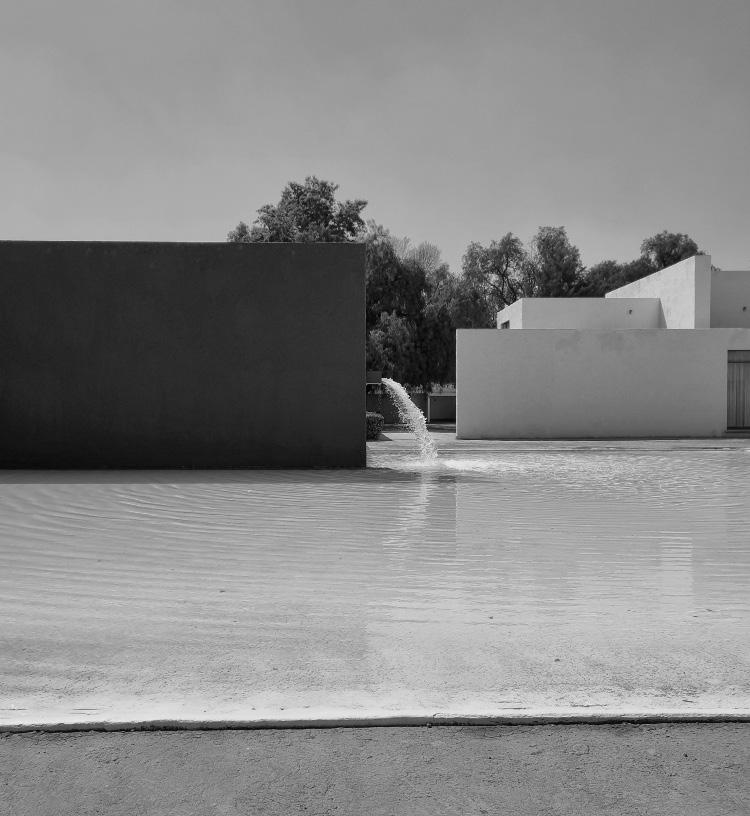

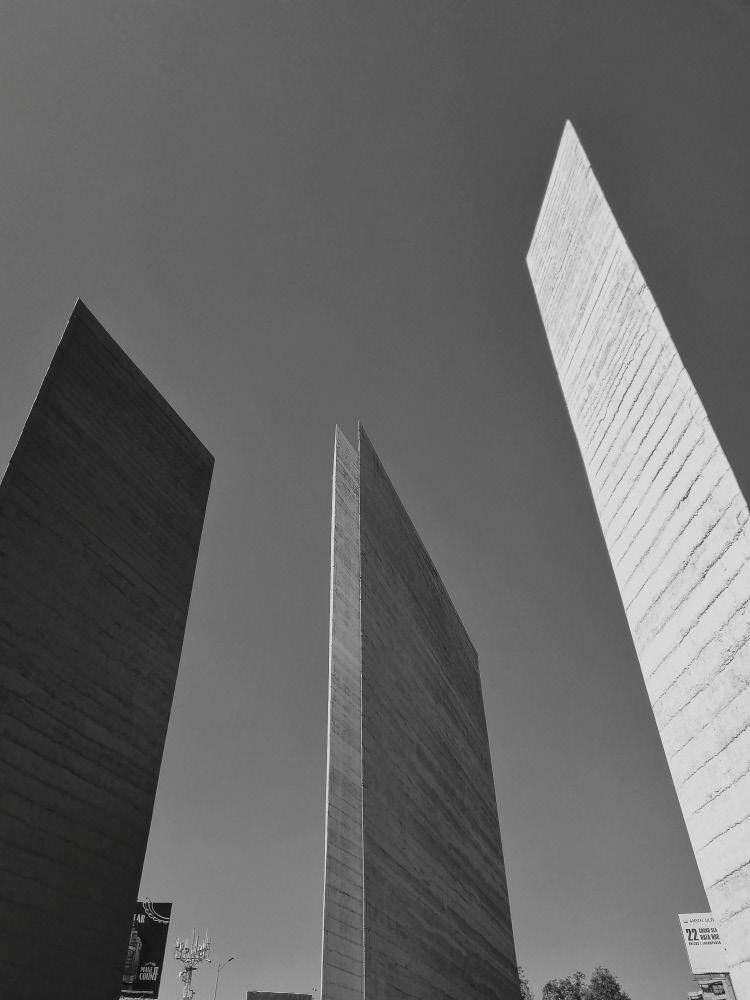

Torres de satélite (Autoría propia)

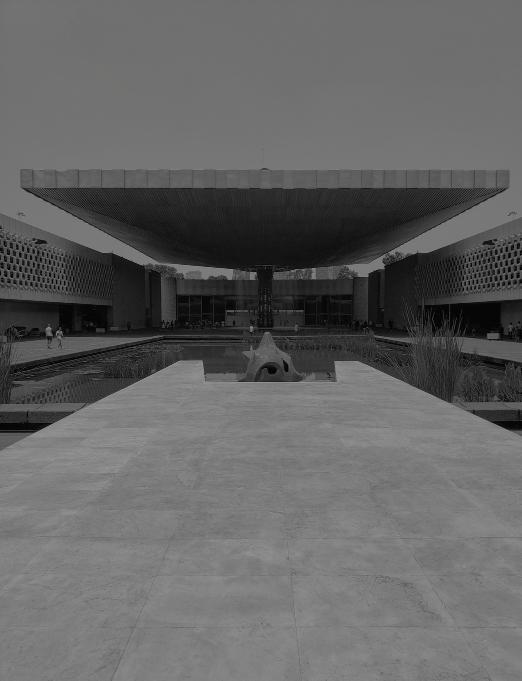

Explanada Museo Nacional de Antropología (Autoría propia)

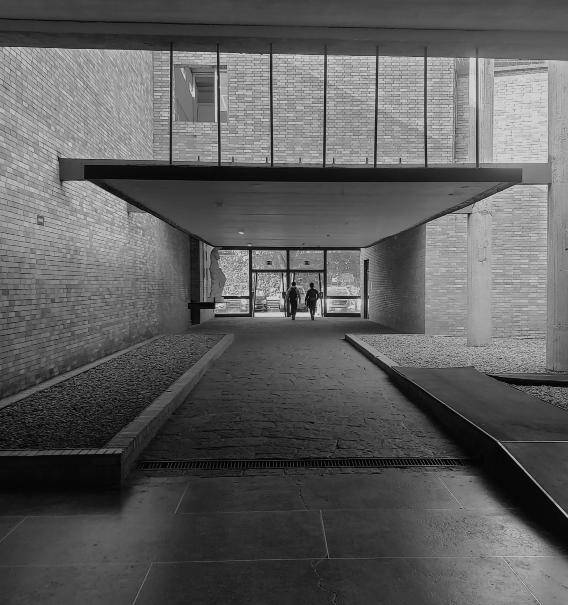

Lobby Facultad Arquitectura CU (Autoría propia)
Cuadra San Cristóbal (Autoría propia)

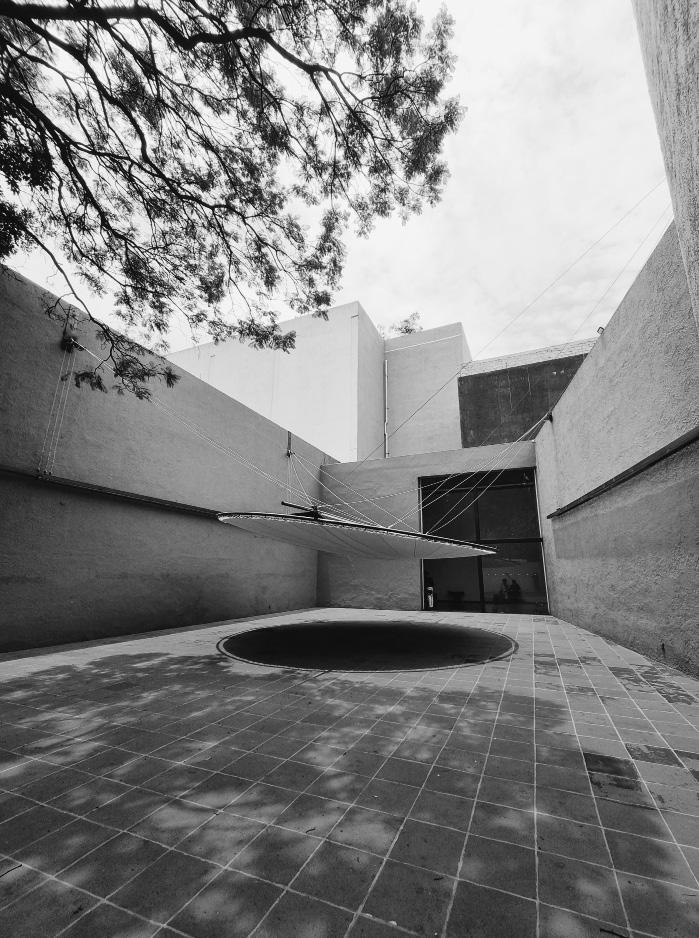

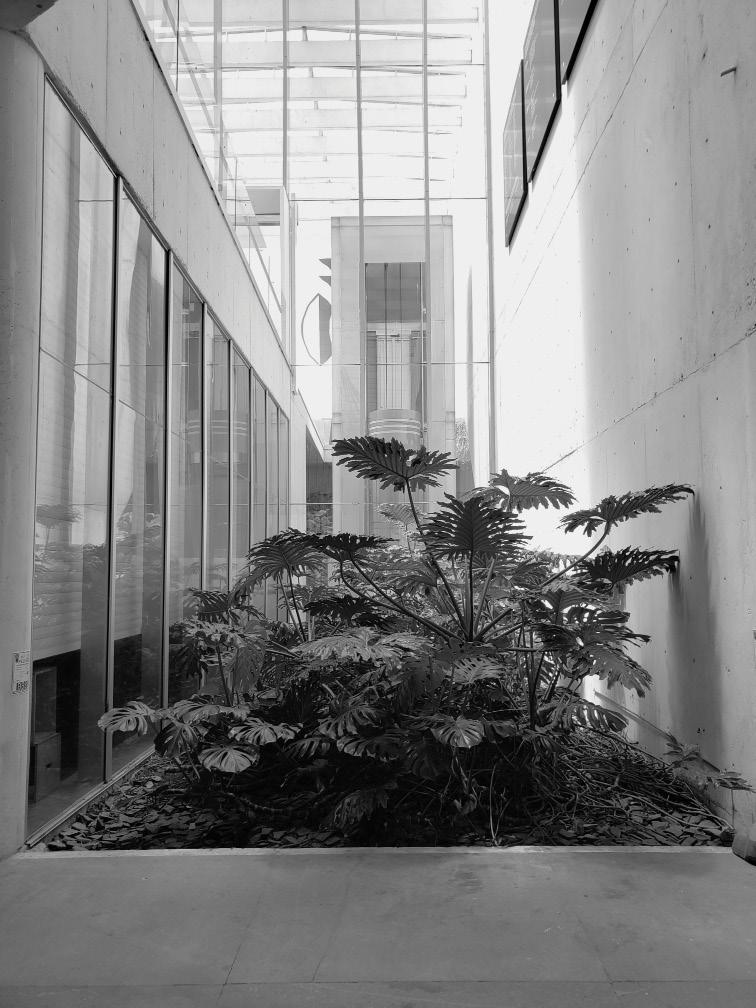

Jardinera interior MUAC (Autoría propia)
Museo del ECO (Autoría propia)
