Projeto de estudo, realizado no 6 período, do curso Arquitetura e Urbanismo na Universidade Cátolica de Pernambuco- UNICAP. Desenvolvido pelas alu nas Luana Nascimento e Maria Carolina Torres, na disciplina de Atelier de Projeto VI, com a orientação dos professores Dyego Digiandomenico Múcio Vasconcelos. Este portifólio apresenta uma narrativa do projeto que tem como local de in serção o bairro São José, Recife. A proposta tem como objetivo de desenvolver uma edificação de maior complexidade com diversas atividades inclusas, ge rando uma maior vitalidade e integração social.
SUMÁRIO 01.................. 02.................. 02.................. 03.................. 04.................. 05.................. 05.................. 06.................. 07.................. 08.................. 09.................. CAPA
03 MEMORIAL DESCRITIVO 04 PRANCHA DE SITUAÇÃO 08 DIAGRAMAS 10 DIAGRAMA DE MASSA 11 12 DIAGRAMA+GRID ESTRUTURAL PLANTA DE LOCAÇÃO E COBERTA
10.................. 11.................. 12.................. 13.................. 14.................. 15.................. 17.................. 18.................. 19.................. 20.................. 21.................. 19 CORTE DETALHADO 12 21 PERSPECTIVA DO ACESSO VISTA SUPERIOR DO SÍTIO
SUMÁRIO APRESENTAÇÃO MEMORIAL DESCRITIVO MAQUETE FÍSICA CONTEXTO HISTÓRICO CONCEITO GERAL CONTEXTO DO SÍTIO PLANTA DE SITUAÇÃO PROGRAMA+ SECÇÃO BOLHA
MASSA+ CIRCULAÇÃO ESTRUTURA PLANTA DE LOCAÇÃO E COBERTA PLANTA BAIXA - TÉRREO PLANTA BAIXA - 1 PAVIMENTO PLANTA BAIXA - 3 PAVIMENTO CORTE AA CORTE BB CORTE DETALHADO PERSPECTIVA VISTA SUPERIOR DO SÍTIO
MEMORIAL DESCRITIVO
O projeto Sesc Imperial, localizado no Bairro São José, local de grande importancia histórica e social na cidade do Recife, se encontra entre a Rua Imperial e a Travessa da Bela. Ao fundo nota-se os trilhos ferroviários e as paradas de ônibus, ocasionando alta movimentação na área.
A criação do Sesc representa uma proposta de edificação complexa para usufruto público, suprindo toda as necessidades através de uma análi se social e econômica. Diante disso, para atender a demanda e para um bom funcionamento, o projeto visa conectar os diferentes programas de modo dinâmico e adaptável, separados entre os seguintes setores: saúde, comercial, cultural, esporte, administração, educação e lazer.
A concepção da proposta consiste em dois grandes blocos que são conectados por passarelas, objetivando um trajeto natural e fluido. Além disso, entre os blocos encontra-se um gran de jardim orgânico, tendo sido propositalmente inserido para proporcionar permeabilidade e integração com a natureza. Diante da análise, seu partido foi tomando forma através da ma lha estrutural, tendo como objetivo gerar cheios e vazios, com as principais materialidades sendo metálica e concreto. Por fim foi desenvolvido a mesclagem entre vedações de paredes e brizes, pro vocando um ritmo na edificação.
CONTEXTO HISTÓRICO
São José é um bairro da cidade do Recife, em Pernambuco. É constituído de edificações antigas, configurando parte do Recife antigo, é considerado o sexto bairro mais populoso da cidade de Manaus. O bairro nasceu na década de 1970 e as moradias de fato surgiram em 1980.

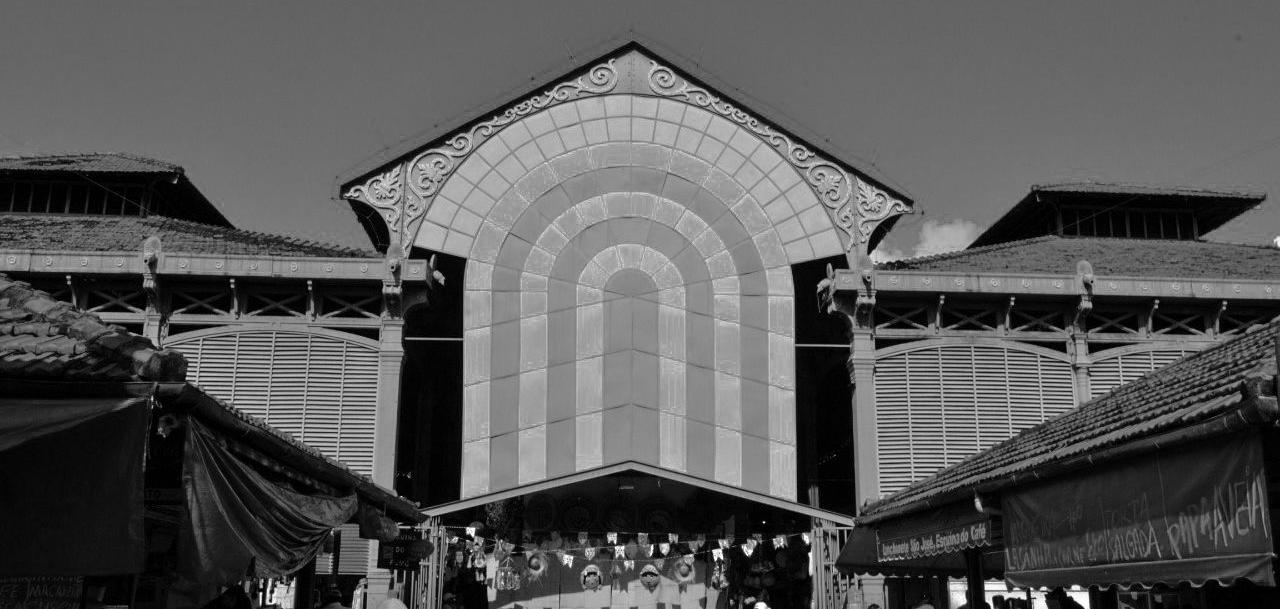

Boa parte de sua arquitetura se dá por meio de edificações comer ciais e religiosas; pode-se dizer que as que mais marcam um ponto forte nisto sejam o Cais José Estelita, o Mercado de São José , o Forte das 5 Pontas, a Igreja Matriz de São José, a Basílica de Nossa Senhora da Penha, a Igreja de Nossa Senhora do Terço e a Estação Central / Museu do Trem. O bairro de São José, no centro do Recife, ocupa uma área de 3,26 quilômetros quadrados e era habitado por 8.688 pessoas em 2010, de acordo com o último censo do IBGE. Mas, números dizem pouco sobre um dos bairros mais antigos da cidade, com memórias preservadas em cada beco e esquina.
PERNAMBUCO RECIFE SÃO JOSÉ

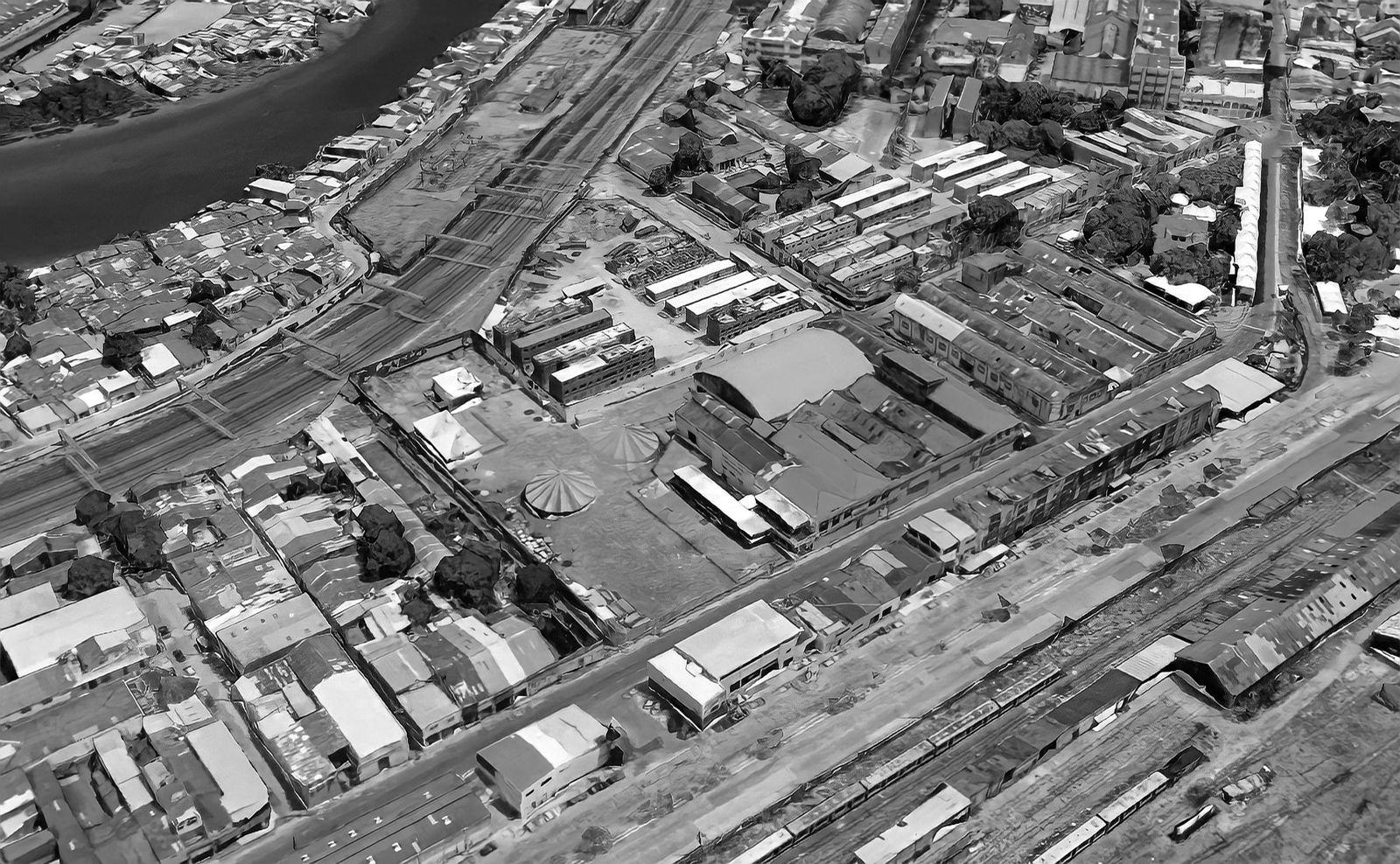

O sítio de intervenção escolhido se encontra no bairro São José, possui uma área de aproximadamente 10 mil m² e esta conectado diretamento ao sul com a Rua Imperial, ao Norte com a linha de metrô da estação Recife e ao Nordeste um conjuto habitacional.
Ao analisar o terreno, podemos observar os aspectos bioclimáti cos, o estudo da insolação em que o sol nasce proximo ao conjun to habitacional e em relação a ventilação, nota-se predominancia ao leste e suldoeste. Diante da análise, o objetivo é delinear um melhor conforto ambiental e qualidade de vida.
Assim como é valido citar sobre o estudo feito de acordo com a conectividade relacionada ao sítio, com 25% corresponde as vias de eixo urbano, 23% vias de micro-locais e com o maior valor percentual e mais da metade dos eixos são de vias locais. Con cluindo que a conectividade do terreno se torna média pelo fato de seu maior fluxo esta na direção do próprio bairro.
RIO TEJIPIÓ N RuaImperial Travessa do Gusmão Travessa da Bela AvenidaSulGov.CidSampaio PraçaSérgioLoreto VENTOS PREDOMINANTES AO LESTE ÁREA VERDE ÁREA VERDE Av.RioCapibaribe Limites Ruídos NOVO RECIFE CONTEXTO DO SITÍO
RIO CAPIBARIBE
RIO CAPIBARIBE
RIO TEJIPIÓ N 0 25 50 75
ESPORTES SAÚDE COMERCIAL CULTURAL LAZER ADM LOGISTICA EDUCAÇÃO P O L I Q U A D R A S P I S C I N A G I N Á S I O R E C E P Ç Ã O C A S A M A Q U I N A A L M O X A R I F A D O S E G U R A N Ç A E S T A C I O N A M E N T O F R A L D Á R I O B W C / V E S T I Á R I O B I C I C L E T Á R I O A D M I N I S T R A Ç Ã O S A L A M U L T I U S O C O W O R K I N G B I B L I O T E C A A U D I T O R I O B R I N Q U E D O T E C A L O J A S C O M E D O R I A C O Z I N H A I N D U S. E X P O S I Ç Ã O L A B O L A T Ó R I O T E A T R O / A U D I T Ó R I O D A N Ç A + M Ú S I C A O D O N T O L O G I A T E R A P I A F I S I O T E R A P I A C O N V I V Ê N C I A B R I N Q U E D O T E C A F R A L D Á R I O C O N V I V Ê N C I A R E C E P Ç Ã O P O L I Q U A D R A S P I S C I N A G I N Á S I O C A S A M A Q U I N A A L M O X A R I F A D O S E G U R A N Ç A F R A L D Á R I O B W C / V E S T I Á R I O T E A T R O / A U D I T Ó R I O B W C / V E S T I Á R I O C O N V I V Ê N C I A D A N Ç A + M Ú S I C A C O M E D O R I A C O Z I N H A I N D U S. E X P O S I Ç Ã O R E C E P Ç Ã O L O J A S O D O N T O L O G I A T E R A P I A F I S I O T E R A P I A C O N V I V Ê N C I A S A L A M U L T I U S O C O W O R K I N G B I B L I O T E C A A U D I T O R I O R E C E P Ç Ã O E S T A C I O N A M E N T O B I C I C L E T Á R I O L A B O L A T Ó R I O C O N V I V Ê N C I A ESPORTES EDUCAÇÃO ADM LOGISTICA COMERCIAL SAÚDE CULTURA LAZER SECÇÃO PROGRAMA DO PROJETO TEATRO EXPOSIÇÃO CONVIVÊNCIA KIDS CAFÉ PISCINA DE LAZER ACADEMIA CONVIVÊNCIA BWC/ VESTIARIO COMEDORIA BIBLIOTECA TERAPIAF ISIO SALA MULTIUSO SALA DE DANÇA SALA MULTIUSO CO-WORKING CAFÉ CONVIVÊNCIA COZINHA ELEVADOR ELEVADOR RECEPÇÃO FISIO RECEPÇÃO CONVIVÊNCIA CENTRO DE MÚSICA PISCINA ESPORTIVA BWC/ VESTIARIO ELEVADOR
ESTACIONAMENTO TERAPIA ODONTO FISIO. POLIQUADRAS PISCINA GINÁSIO BICICLET RECEPÇÃO SALA DE SEGURANÇA SALA MULTIUSO BIBLIOTECA CO- WORKING COMEDORIA COZINHA INDUSTRIAL TEATRO/ AUDITÓRIO LABORATORIO DANÇA + MÚSICA BWC ALMOXARIFADO SALA DE MAQUINA ADM CAFÉ BWC/ VESTIÁRIO FRALDÁRIO RECEPÇÃO BWC/ VESTIÁRIO FRALDÁRIO ODONTO Menor fluxo Maior fluxo Proximidade ACADEMIA SALA DE BRINQUEDO CONVIVÊNCIA CONVIVÊNCIA CONVIVÊNCIA EXPOSIÇÃO LOJAS BWC/ VESTIÁRIO FRALDÁRIO ADM DIAGRAMA DE BOLHA C O N E X Ã O I N T E G R A Ç Ã O M U L T I U S O A C O L H I M E N T O A S S E S S I B I L I D A D E P E R M E A B I L I D A D E C O N F O R T O M A L H A E S T R U T U R A L CONCEITO AJUSTE
BLOCO INICIAL
DIVISÃO DOS MODULOS E PAVIMENTOS
DIAGRAMA DE MASSA + CIRCULAÇÃO
A estrutura se formou a partir da malha estrutural, esta última apre sentando vãos de 8 e 10 metros e pilares de 50x50cm. No tocante ao pé direito, todos os pavimentos apresentam uma altura de 5 metros, gerando sensações de acolhimento e conforto.
Dessa forma, a materialidade se constitui pelo encaixe de vigas e pilares metálicos, os quais juntos garantem sustentação para o piso e o teto de concreto.
Por fim, o programa se adapta através da estrutura, utilizando a dinâmica de cheios e vazios, com sacadas de 3 metros e pé direito duplo, além de intercalar as vedações entre brizes de madeira e guarda-corpo metalico.
DIAGRAMA ESTRUTURAL GRID ESTRUTURAL
AJUSTE
N 0 10 20 30 40 50 55 PLANTA BAIXA LOCAÇÃO E COBERTA LEGENDA: 1- Guarita 2- Estacionamento 3- Ginásio 4- Piscina 5- Quadra esportiva 1 2 3 4 5 A A B B
0 10 20 30 40 50 55 N PLANTA BAIXA TÉRREO LEGENDA: 1- Guarita 2- Estacionamento 3- Ginásio 4- Bicicletário 5- Circulação Vertical 6- Área de concivência 7- Recepção 8- Teatro 9- Bwc 10- Camarim 11- Comedoria 12- Cozinha 13- Quadra esportiva 1 2 4 3 5 6 7 8 9 10 5 11 12 9 13 4 A A B B
N 0 10 20 30 40 50 55 PLANTA BAIXA 1º PAVIMENTO 3 LEGENDA: 1- Guarita 2- Estacionamento 3- Ginásio 4- Circulação Vertical 5- Exposição 6- Café 7- Bwc 8- Área de concivência 9- Recepção 10- Odonto 11- Espaço mulher 12- Fisioterapia 13- Terapia 14- Quadra esportiva 1 2 5 6 8 7 9 12 7 14 4 4 10 11 13 A A B B
N 0 10 20 30 40 50 55 PLANTA BAIXA 3º PAVIMENTO LEGENDA: 1- Guarita 2- Estacionamento 3- Ginásio 4- Circulação Vertical 5- Piscina 6- Bwc 7- Área de concivência 8- Sala de Jogos 9- Sala de Música 10- Sala de Dança 11- Quadra esportiva 3 4 6 7 4 8 9 10 7 11 2 1 5 6 A A B B
0 5 10 15 20 25 N FACHADA
0 5 10 15 20 25 N 5.00 m 0.00 m 5.00 m 10.00 m 15.00 m 20.00 m CORTE AA’
CORTE BB’ 0 5 10 15 20 25 N 0.00 m 5.00 m 10.00 m 15.00 m 20.00 m 25.00 m 30.00 m 35.00 m
CORTE DETALHADO
PERFIL I LAJE STEEL DECK BRIZE DE MADEIRA
GUARDA CORPO
METÁLICO PERFIL I
A ESTRUTURA
EM CONCRETO
VIGA METÁLICA
CONTRAPISO
PILAR
CONEXÃO ENTRE
ALVENARIA
