Portfolio Louis Dupin-Teissier

portfolio

SÉLECTION DE PROJETS ÉTUDIANTS

LDUPINTEISSIER@GMAIL.COM

louis dupin-teissier 4254 rue Garnier (514)-814-7248

Travailler au pied du promontoire

VERS LA CRÉATION D’UN LIEU POUR LA COMMUNAUTÉ DU VIEUX QUÉBEC

Architecture, Payasage, Intégration en milieu urbain

Comment créer un lieu, architecture et paysage, qui bonifie le cadre de vie du Vieux-Québec en tirant parti des nouveaux paradigmes du monde du travail ?

Le projet propose de créer un lieu, un pôle numérique, regroupant des entreprises technologiques autour d’espace de travail informel et d’équipements spécialisés ouvert au public au sein d’un bâtiment pensé comme un ensemble à la manière d’une bibliothèque.

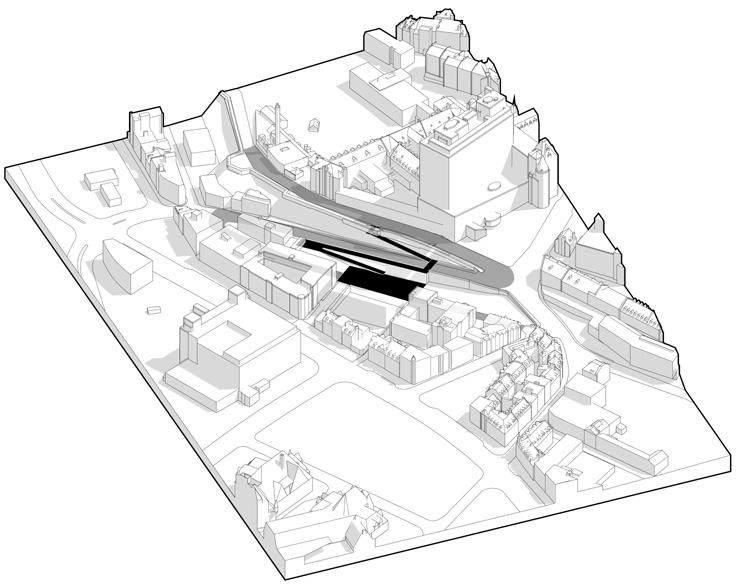

Le site d’implantation se situe dans l’ancien centre historique des affaires du VieuxQuébec. Ramener des entreprises dans ce secteur est un geste éminemment symbolique, mais aussi un geste qui s’inscrit dans un dynamisme déjà à l’œuvre dans le secteur. L’emploi à Québec est marqué par l’essor très net du secteur des nouvelles technologies qui se développe de SaintRoch jusqu’à notre site d’implantation. L’axe, de la gare à notre site, des quais à l’hôtel-Dieu est appelé à se développer et notre projet constitue l’articulation, la rotule communautaire de ce plan d’ensemble. Le renouveau de l’ancien centre historique des affaires du vieux Québec — ou simplement de l’Hôtel-Dieu — passe par la requalification de la cote Dinan . En proposant un pôle et son parvis, le projet s’insère dans cette logique et répond au nécessaire développement d’un centre urbain historique en valorisant sa valeur universelle exceptionnelle. Il est le nouveau lieu commun de ce centre en devenir.

PERTE DE LISIBILITÉ

Le projet fait des RDC un espace totalement public, et les fait dialoguer directement avec le contexte. Le projet propose un RDC sur trois niveaux qui offre en tout temps un accès extérieur au niveau de la rue, et affirme ainsi que le cheminement piéton est une caractéristique essentielle du Vieux-Québec. Plus encore, il utilise cette contrainte comme une opportunité pour créer des espaces en doubles hauteurs où les circulations sont mises en scène.

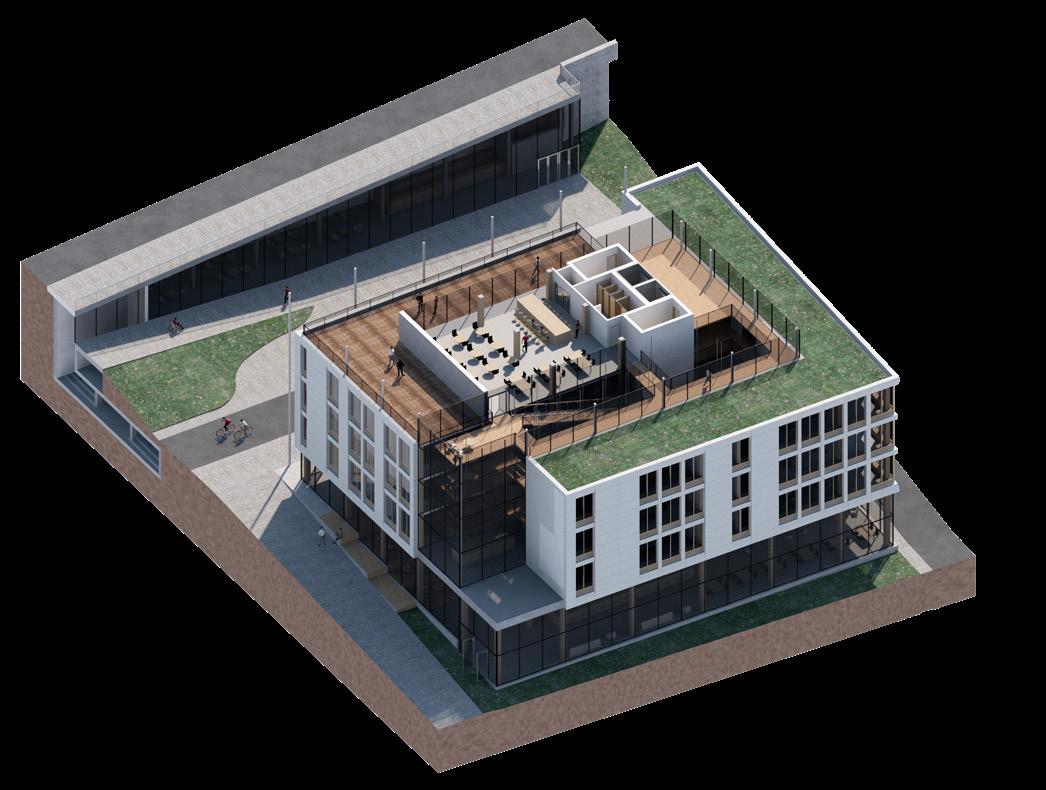

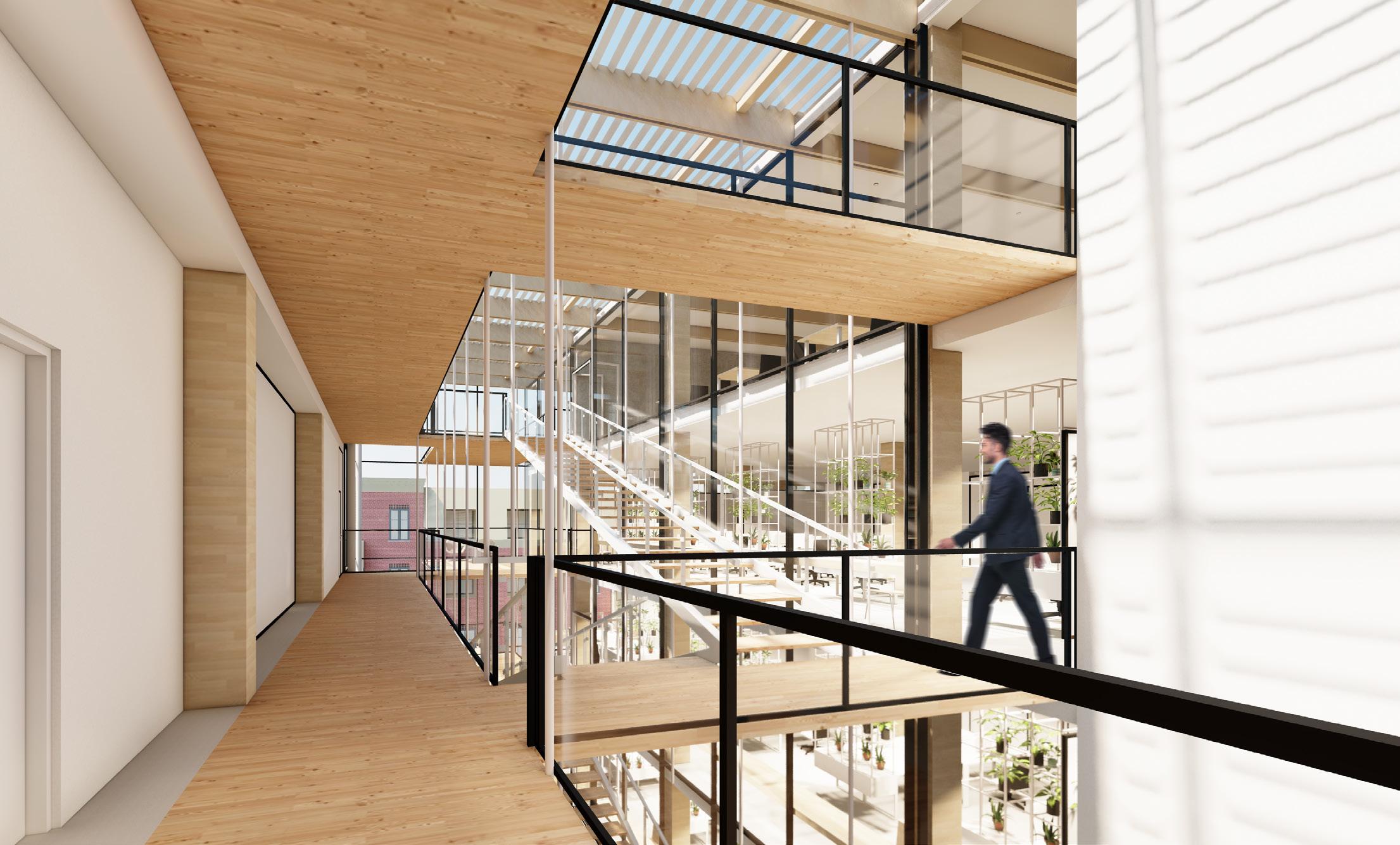

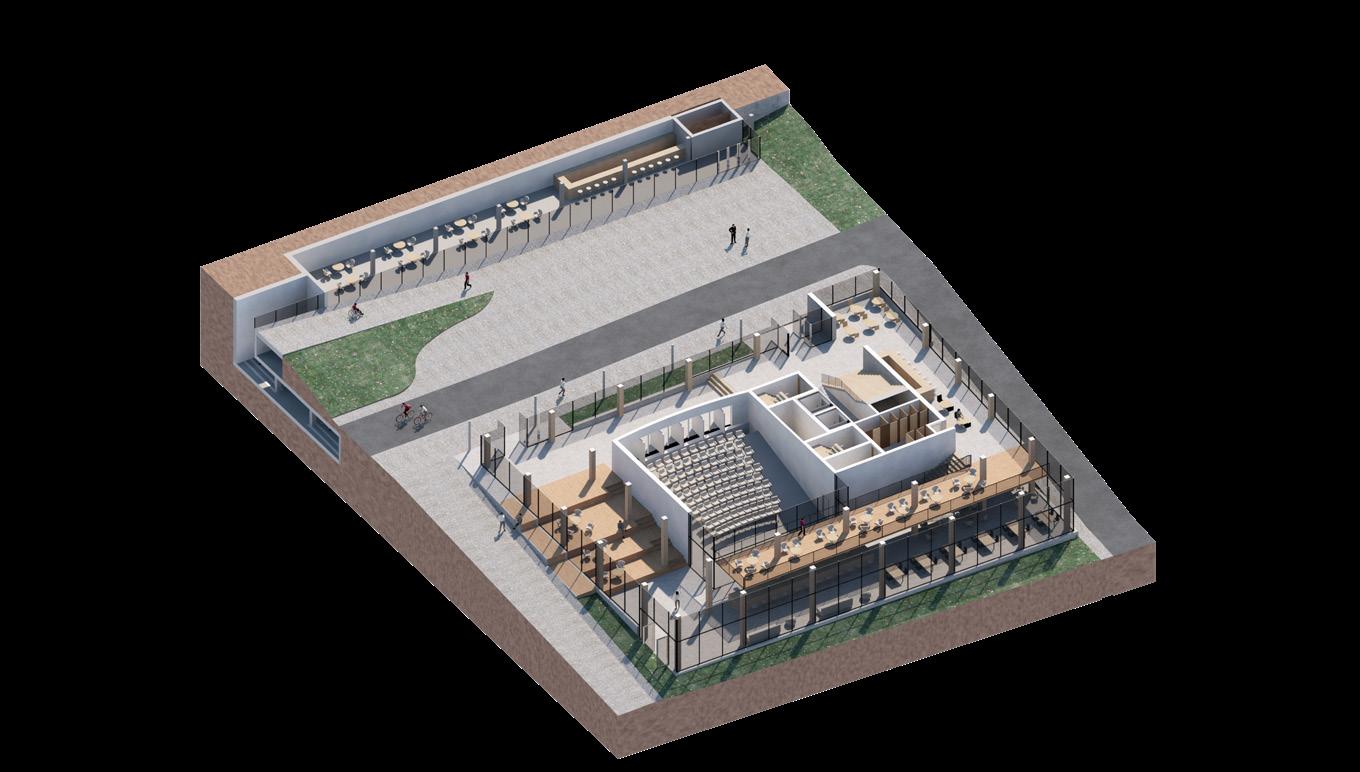

axonométrie des étages L’atrium : connecter le privé au partagé

Continuité du projet sur la ruelle

Le parcours romantique au coeur du projet

Un pavillon qui anime la place

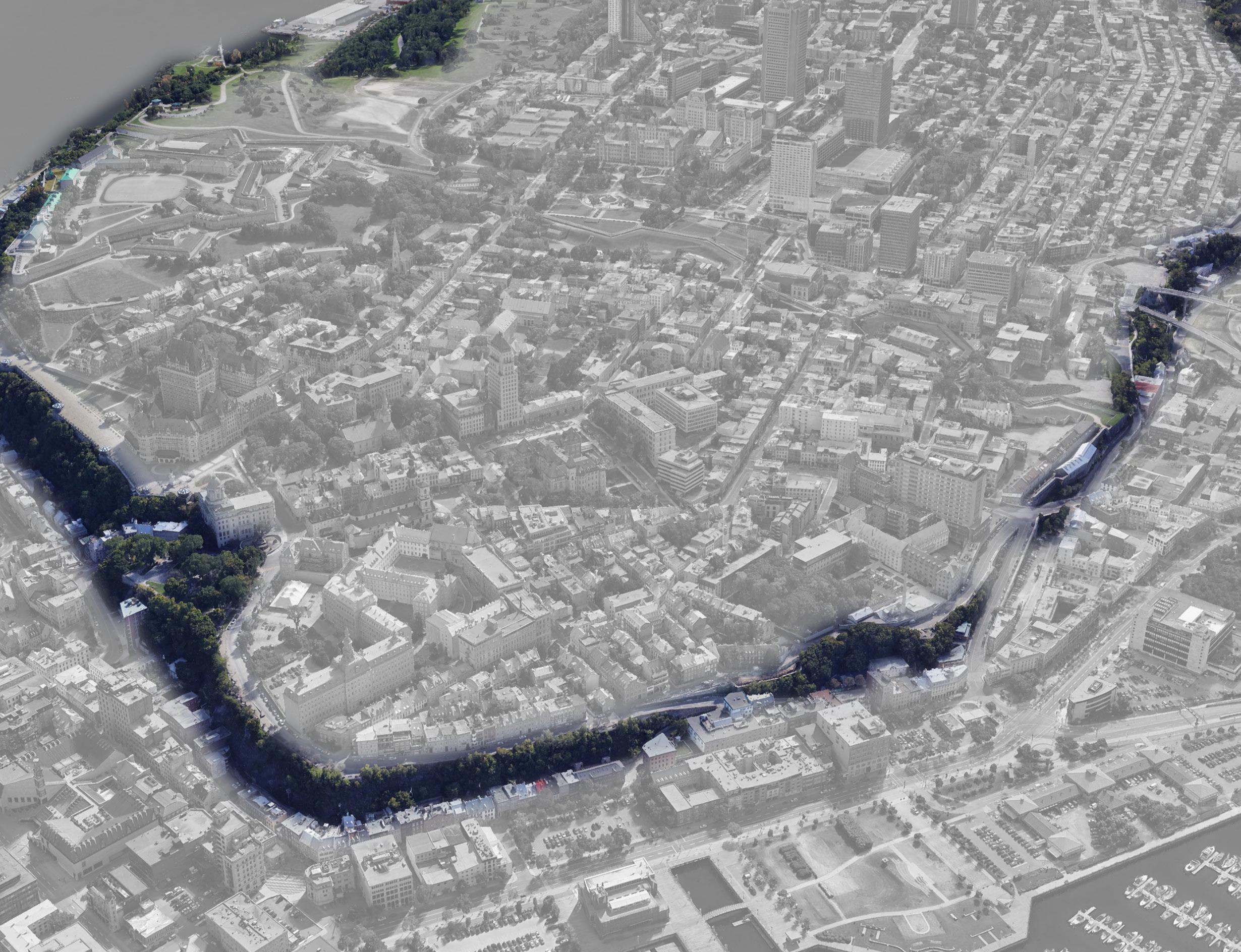

Le promontoire se définit comme un ‘Z’ : le projet crée un parcours romantique qui se superpose à l’existant (2nd ‘Z’)

Pour redéfinir le promontoire 3 séquences paysagères ont été créées : le parc, la place, la butte paysagère et la montée sur la rue Saint-Vallier.

Le travail a été effectué en adoptant le même langage que le promontoire adopte actuellement : une construction en strate paysagère horizontale vient complémenter la structure existante.

Pavillon E : l’effervescence au bout du quai

ÉQUIPEMENT PUBLIC

PISCINE + SALLES COMMUNAUTAIRES

PARC ARTHUR THERRIEN, VERDUN.

AUTOMNE 2018

Le projet s’implante le long de l’auditorium de Verdun et réalise la jonction entre la rue et le fleuve. Les éléments programmatiques communautaires sont orientés au sud de manière à catalyser la vie publique sur la nouvelle esplanade. En effet, l’implantation se base sur l’idée suivante : « la plage », ce nouvel accès public au Saint-Laurent, est déjà un espace communautaire. C’est un espace qui graduellement, palier par palier, décent jusqu’au fleuve. Le projet se veut donc une continuité directe de ce geste en offrant une esplanade communautaire au projet de la plage.

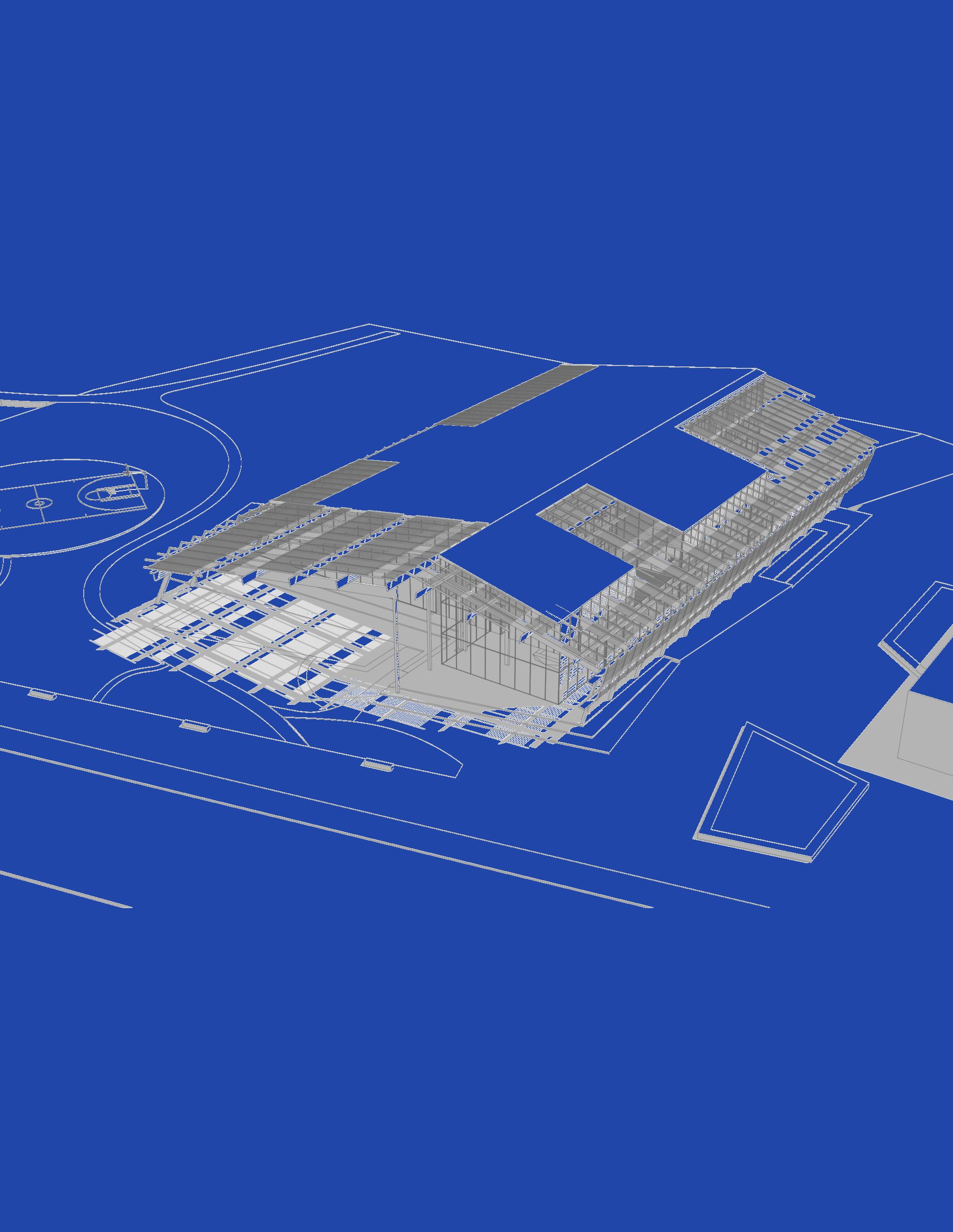

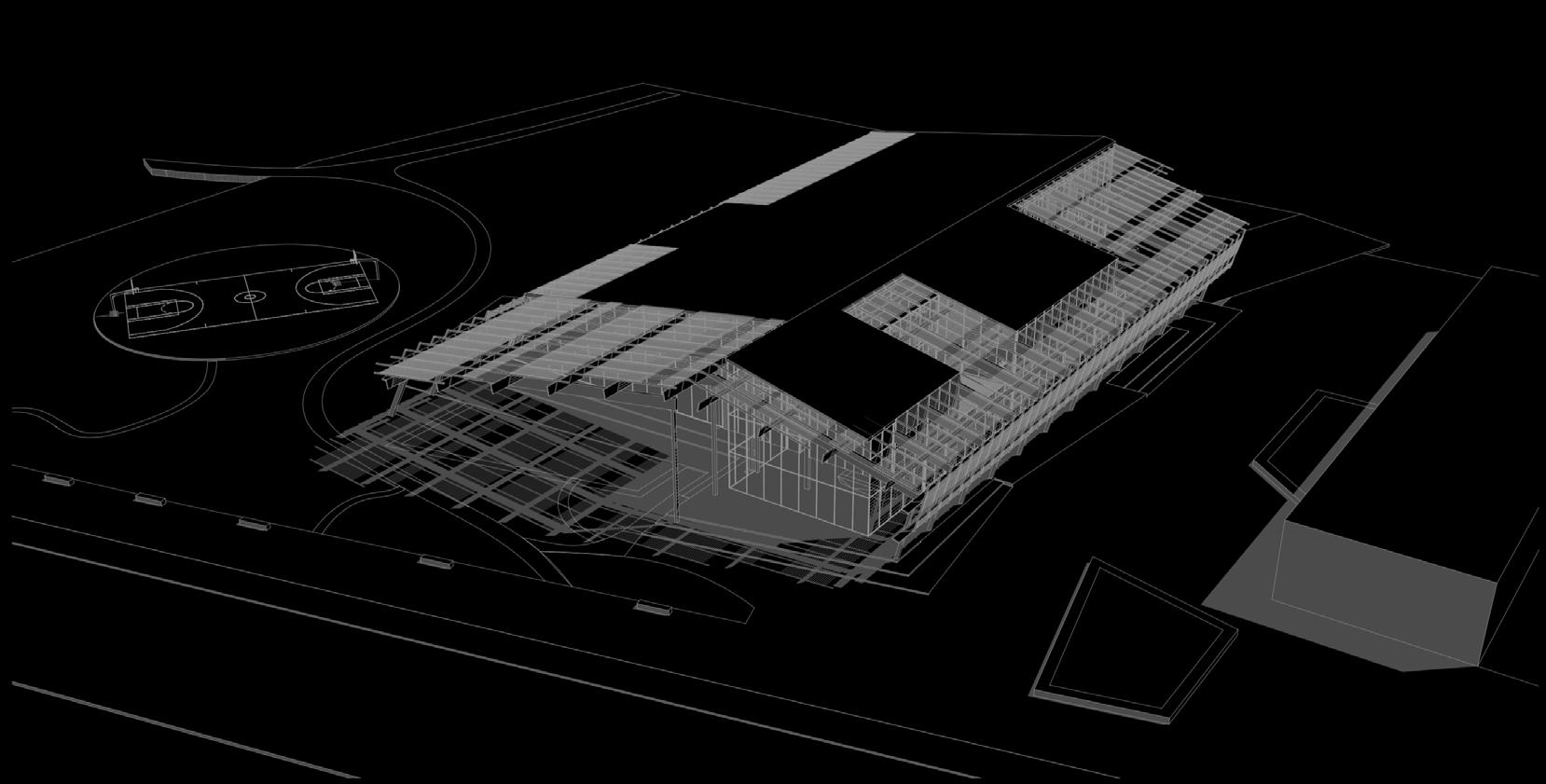

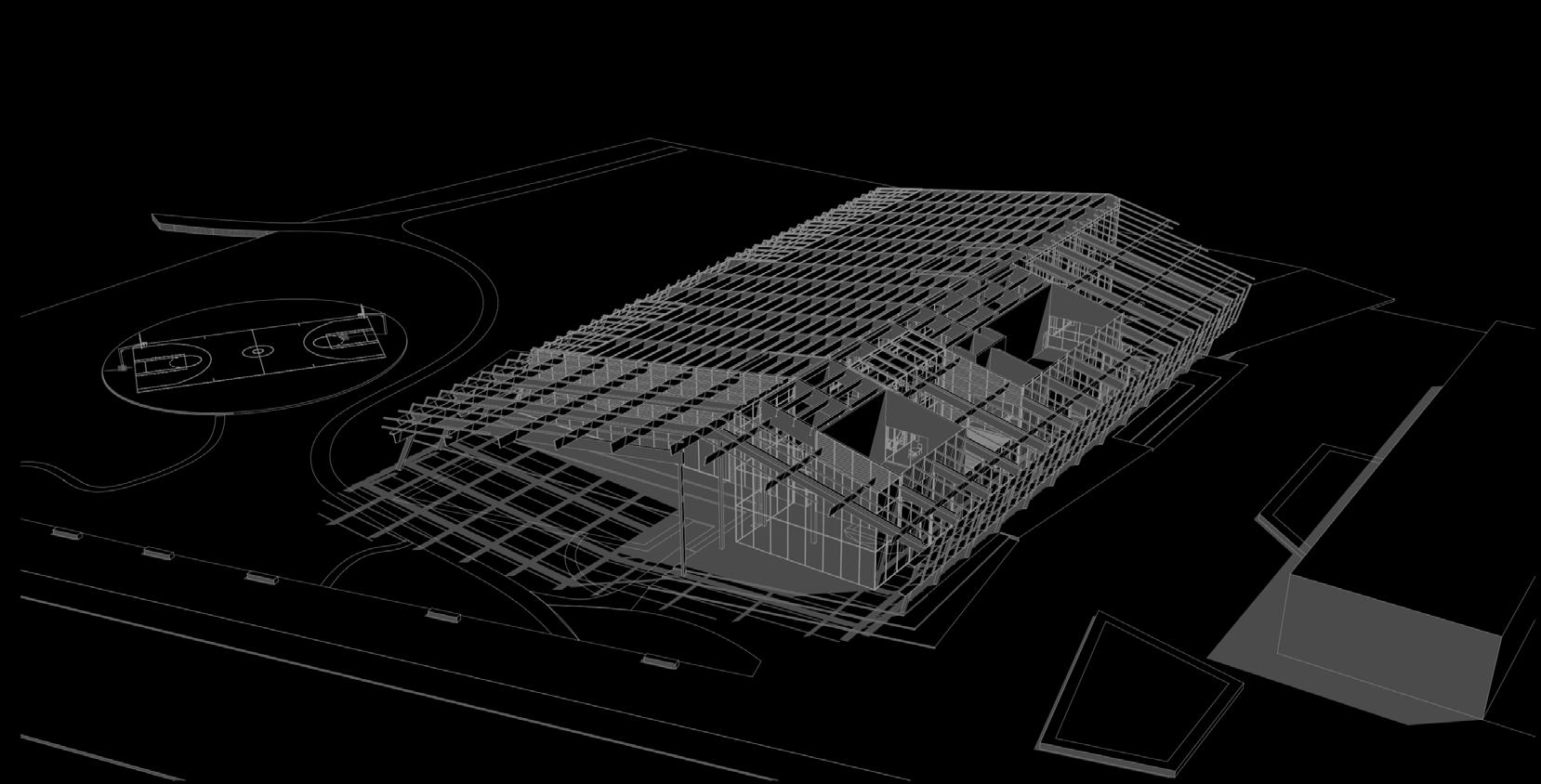

Le projet met en scène la trame structurelle qui reste continuellement visible. Cette rigidité dans la trame n’est nécessaire que pour mieux être à même de mettre en scène la poésie de la déconstruction formelle. Celle-ci s’opère par un véritable grugeage pour donner lieu à des événements : les deux terrasses supérieures, les puits de lumière, la colonnade, les gradins face à la plage, et enfin la zone ludique semi-couverte à l’avant du projet. Cette déconstruction atteint son paroxysme aux extrémités du projet où structures et végétation viennent s’amalgamer. Cette trame est donc le support d’une forme qui participe à la définition d’une alternance entre des espaces intérieurs ou extérieurs.

L’enveloppe du projet est constituée de pierre minérale claire (terracotta) qui est insérée de manière tramée et visible. Il s’agit encore une fois de penser le projet par couche et dans le respect d’une lisibilité tant structurelle que conceptuelle. Tout comme dans le traitement de la résille ou dans la déconstruction progressive de la structure, cette dissociation constante des éléments permet, l’avènement d’un jeu d’ombre est de lumière. En effet, une des matières essentielles du projet, son enveloppe, c’est la lumière elle-même. Le projet ne pourrait être perçu un instant comme monolithique. Il s’efforce de dissocier au sein d’une forme unie, pour être à même de tailler la lumière.

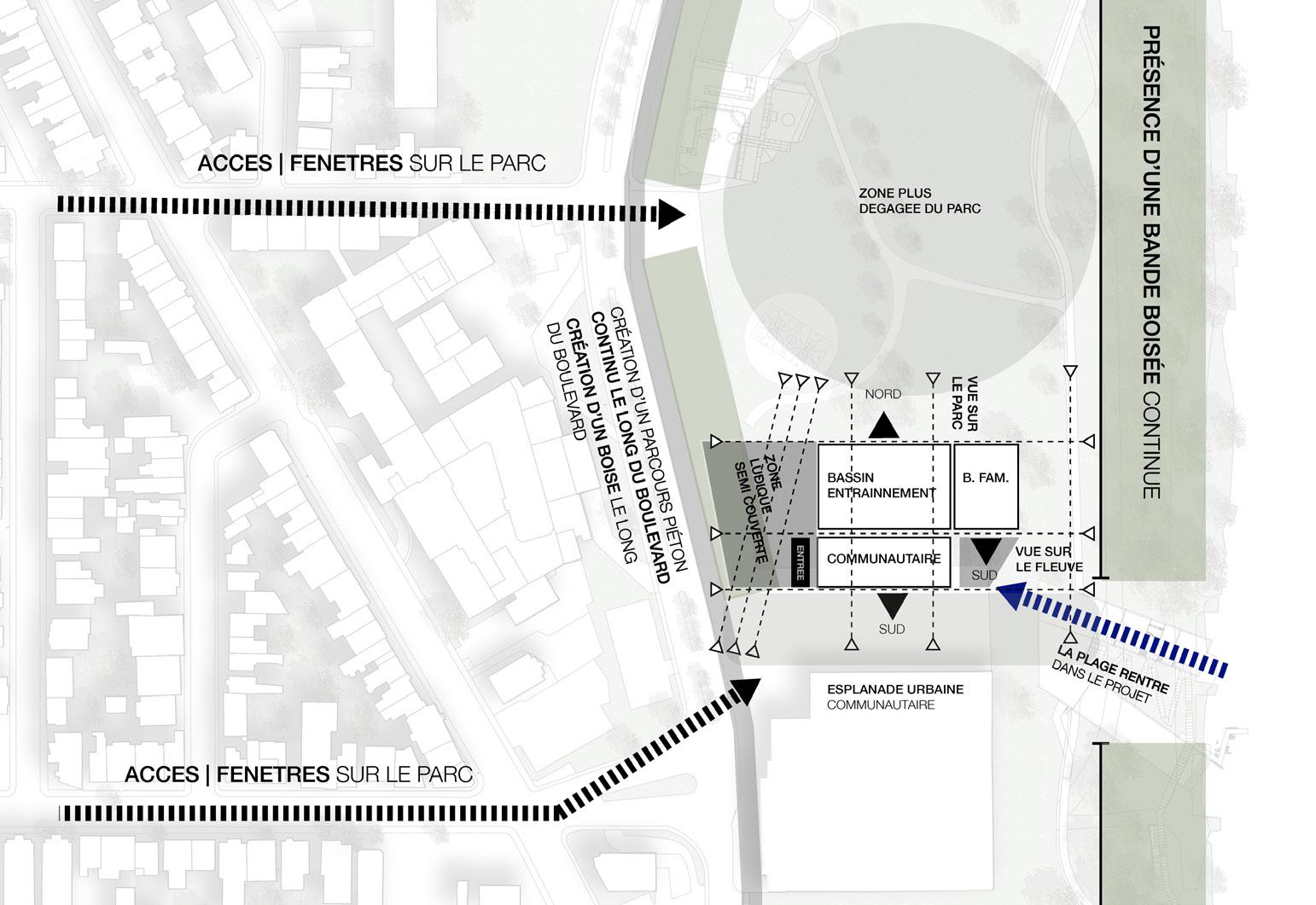

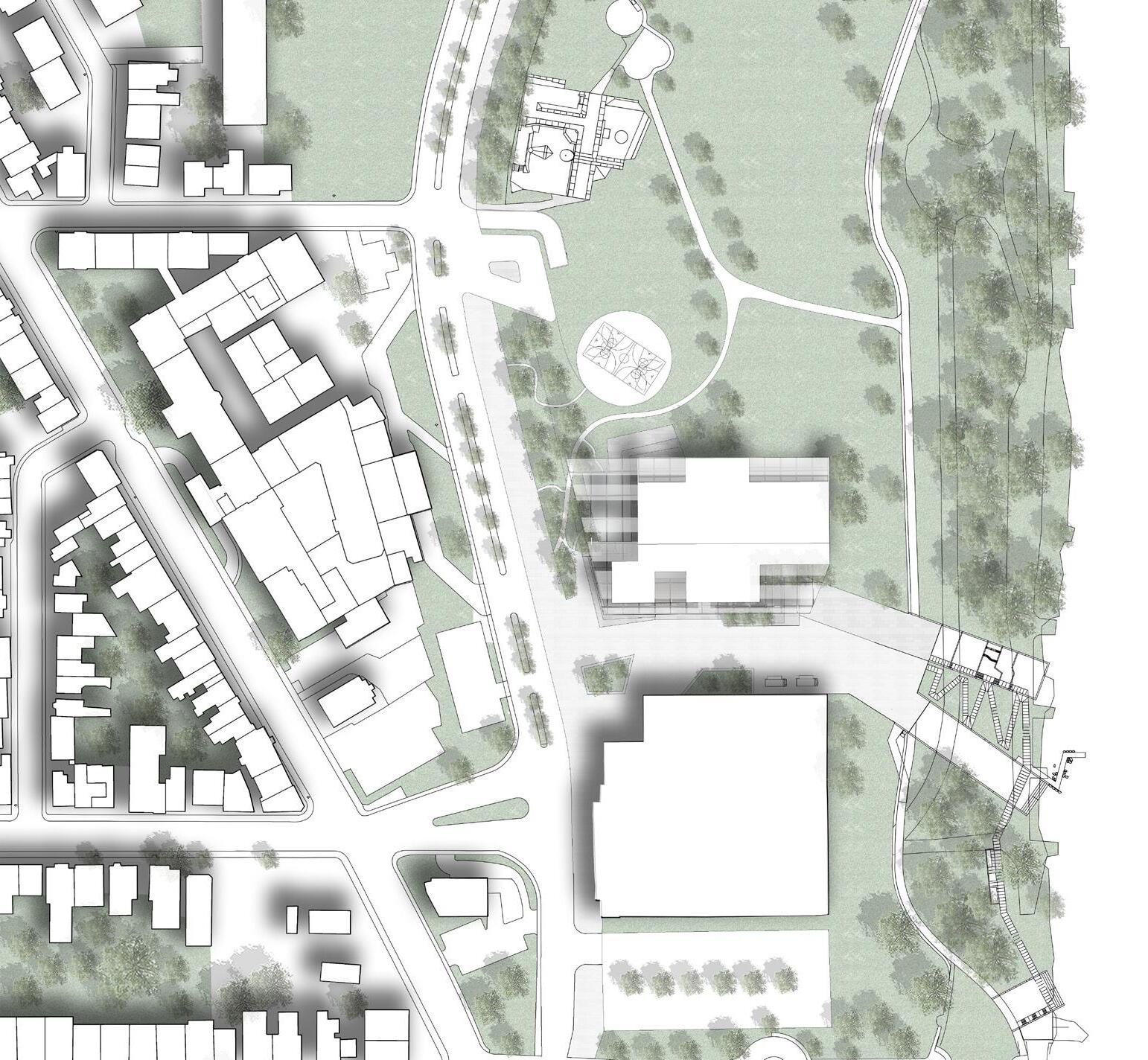

L’implantation du projet est le dernier geste d’une lecture plus grande du site : la volonté de recréer un large parcours piéton le long du boulevard Gaétan Laberge et de mettre en scène la découverte du parc par la création d’un boisé le long de ce même parcours piéton. Le projet vient donc parachever la définition d’un espace ouvert et central au cœur du parc : défini par le boisée le long de l’eau, puis par l’ensemble panoptique des structures de loisirs que ce projet parachève, couplés à la toile de fond montréalaise et au nouveau boisé.

CONTEXTE

ÉQUIPEMENT PUBLIC

PARC ARTHUR THERRIEN

PISCINE + SALLES COMMUNAUTAIRES

PROJET RÉALISÉ SEUL- M1.

PROFESSEUR / EUGENIO CARELLI

L’atelier ARC 6701, aussi appelé « projet complet » fait appel à toutes les échelles du projet d’architecture. Le projet est ainsi développé du geste urbain vers le détail technique tout au long de la session grâce au couplage du cours de construction ARC 6711 avec l’atelier. De plus, pour mener à bien le projet, des équipes d’ingénieurs dans les domaines de la structure, de la mécanique du bâtiment, ou encore de la gestion mécanique des piscines ont été consultées régulièrement pendant le processus de conception afin d’obtenir un projet qui soit le plus complet possible.

LE PROJET NE VEUT PAS SE DÉFINIR EN TANT QUE BÂTIMENT, MAIS PLUTÔT EN TANT QUE STRUCTURE DE LOISIR DANS UN PARC. C’EST POURQUOI DU FLEUVE JUSQU’À LA RUE, IL JOUE DE LA MISE EN SCÈNE DE SA DÉCONSTRUCTION. IL SE VEUT À L’INTERSECTION DU PARC ET DE LA VILLE, OÙ

LE PARC PRENANT LE DESSUS SUR LA VILLE VIENT DÉBORDER DANS LE PROJET PAR UN AMALGAME DE VÉGÉTATION

PASSANT ET TRAVERSANT ENTRE LES TRAMES RÉVÉLÉES DE CE NOUVEL ÉQUIPEMENT.

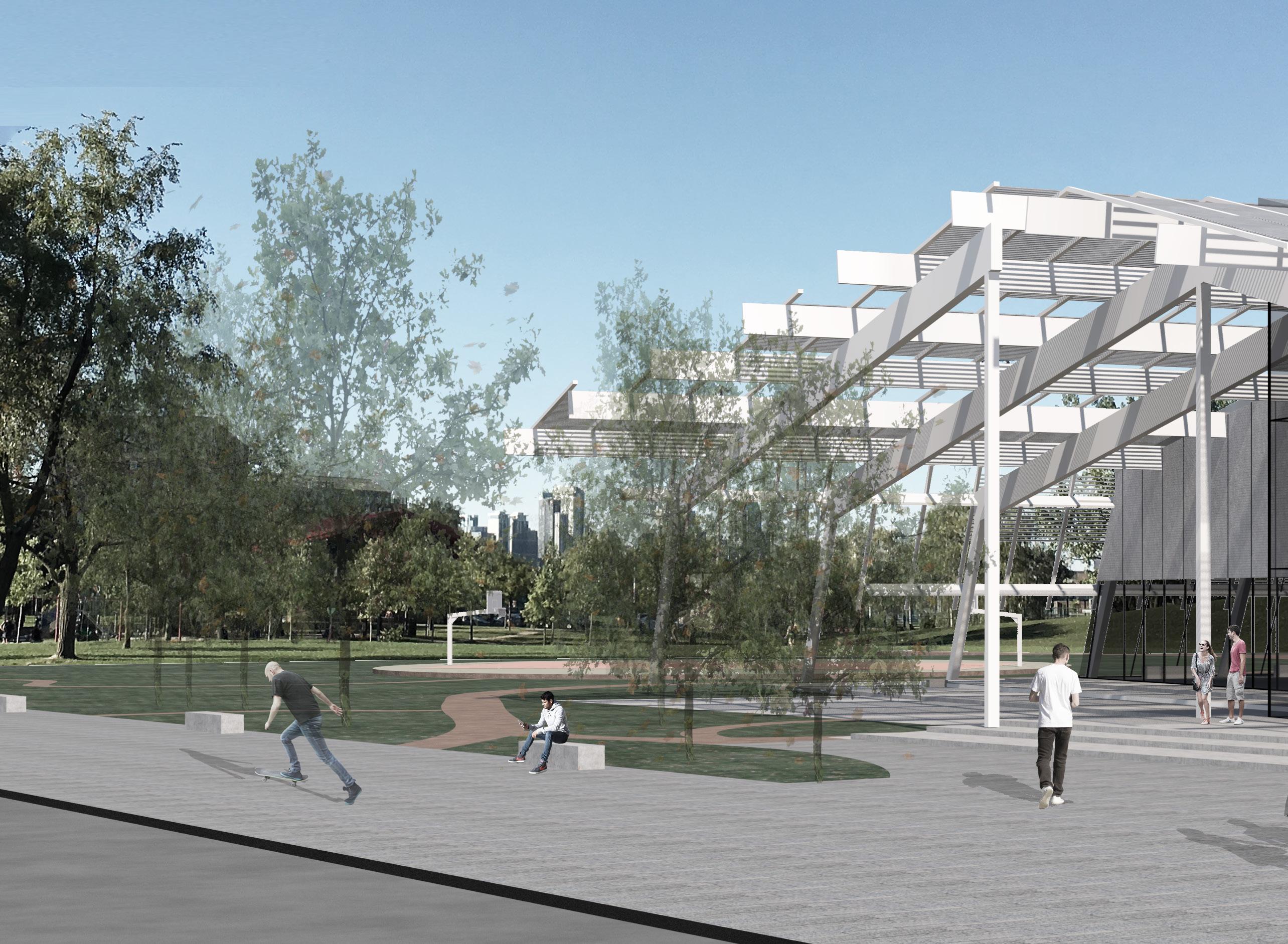

Perspective extérieure sur la zone ludique semi-couverte vers le parc avec vue sur le centre-ville

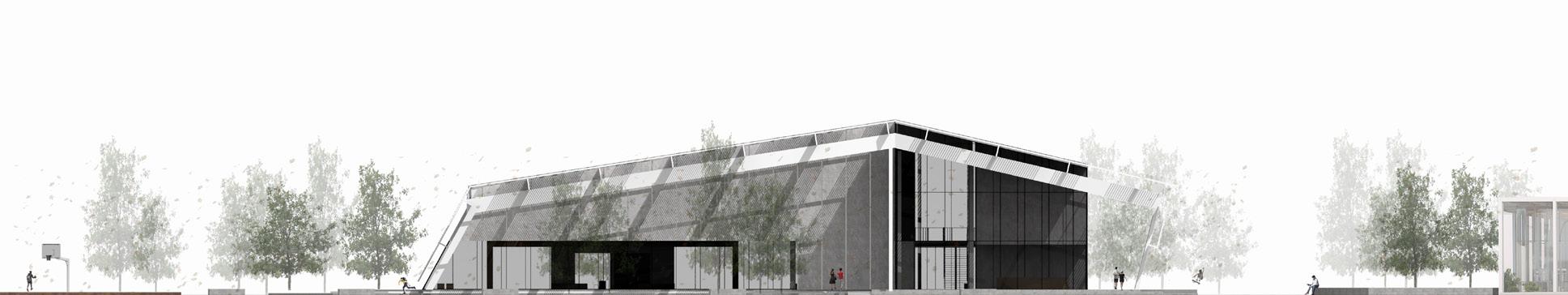

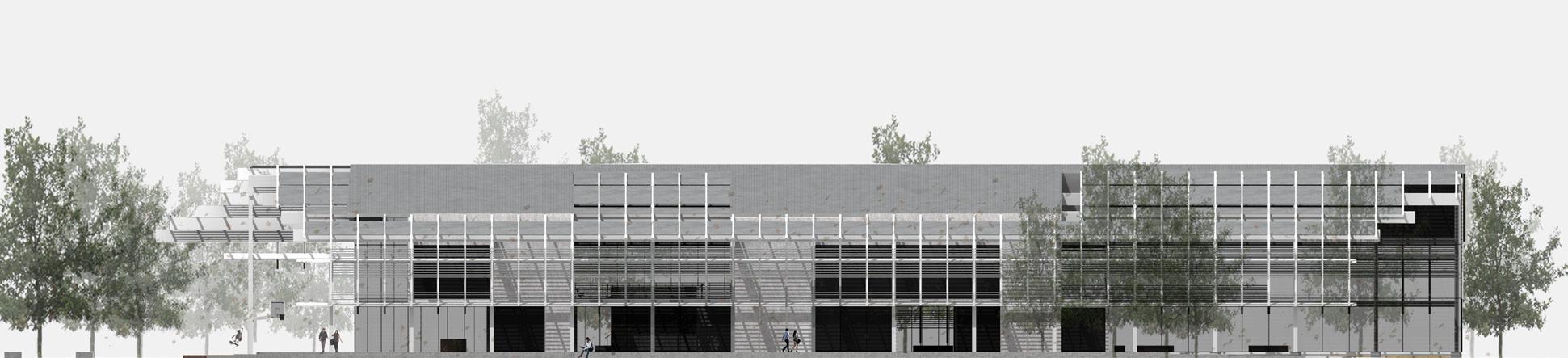

Perspective extérieure depuis le boulevard Gaétan Laberge

Salle mécanique de traitement de l’eau

Salle mécanique de ventilation

Exprime la continuité du soulèvement de la plage

La colonnade est le catalyseur de vitalité de l’esplanade urbaine. Elle agit comme l’extension des salles communautaires.

Espace extérieur en lien avec la façade aveugle de l’auditorium définie par la tension entre les gradins paysagers et le foyer principal du projet. (il est destiné à y faire des projections et des événements artistiques)

COUPE PERSPECTIVE DE PRINCIPE

1.

2.

3.

4.

5.

PLAN DU RDC

1 : 600e

Accueil du complexe

Fonctions aquatiques (suite)

13.

PLAN DU 1ER ÉTAGE

1 : 600e

Fonctions aquatiques

19. Gradins en zone humide

20. Administration club

21.

Fonctions communautaires

Fonctions aquatiques

Fonctions communautaires

22. Salle polyvalente n° 2

23. Salle

24.

n° 3

4

25. Cuisine communautaire

26. Terrasse

27.

28. Toilettes

échelle

échelle

Gym

polyvalente

Salle polyvalente n°

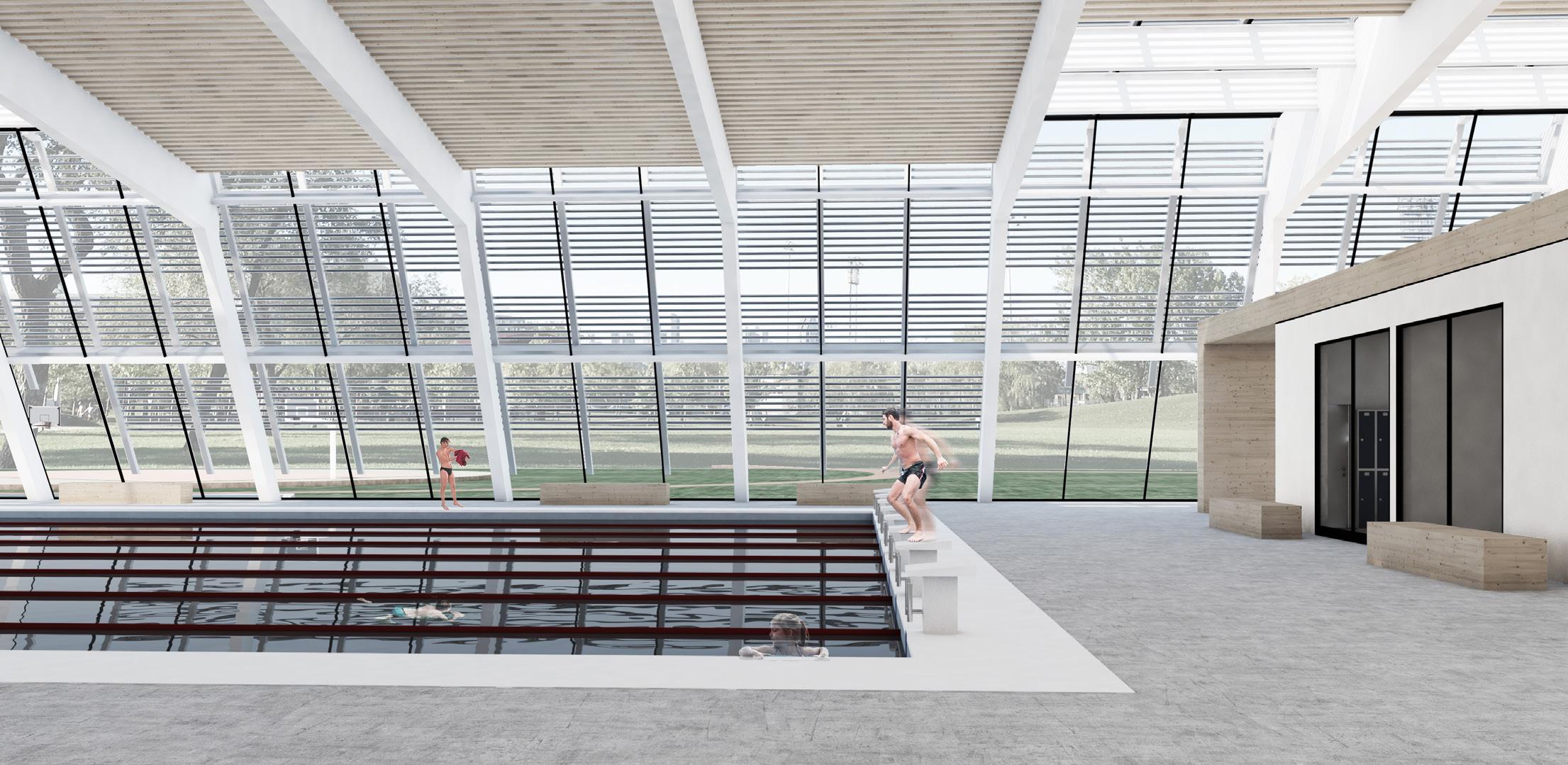

Atrium central avec vue sur les bassins

1. Hall d’accueil et présentoir

2. Accès au bassin

3. Foyer principal

4. Bar

5. Toilettes

6. Vestiaire polyvalent n° 1

7. Vestiaire polyvalent n° 2

8. Vestiaire mixte | famille

9. Espace premiers soins

10. Rangement

11. Bureau de maitre nageur

12. zone de mise à disposition des éléments aquatiques

Bassin d’entrainement, 2 couloirs

14. Bassin des familles

15. Bassin de compétition, 25 m 8 couloirs

16. Douches avec visuel sur les bassins

17. Salle de réunion

18. salle polyvalente n° 1

D3 | Retournement de la dalle pour accroche de la passerelle. 1 20e

D4 |

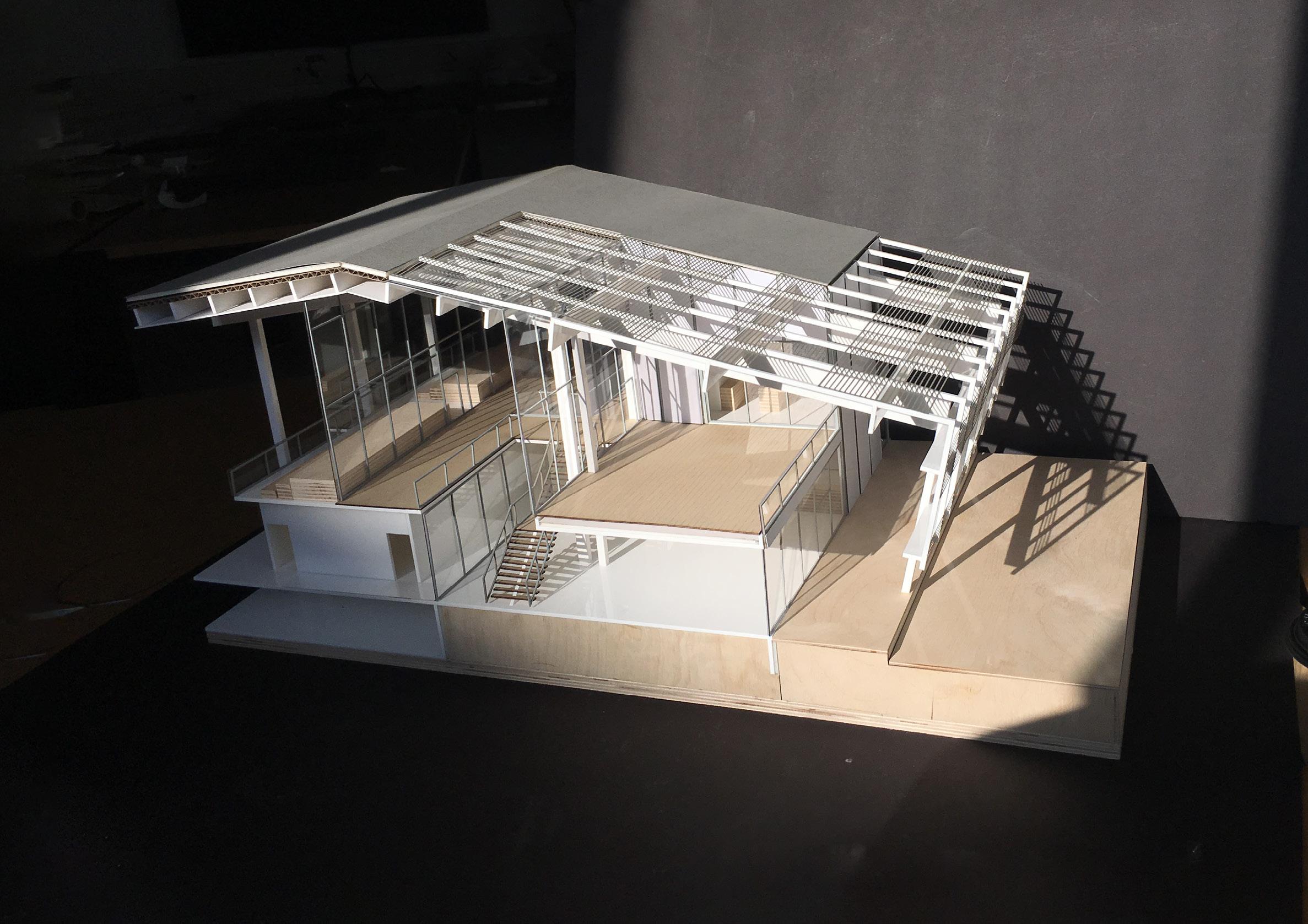

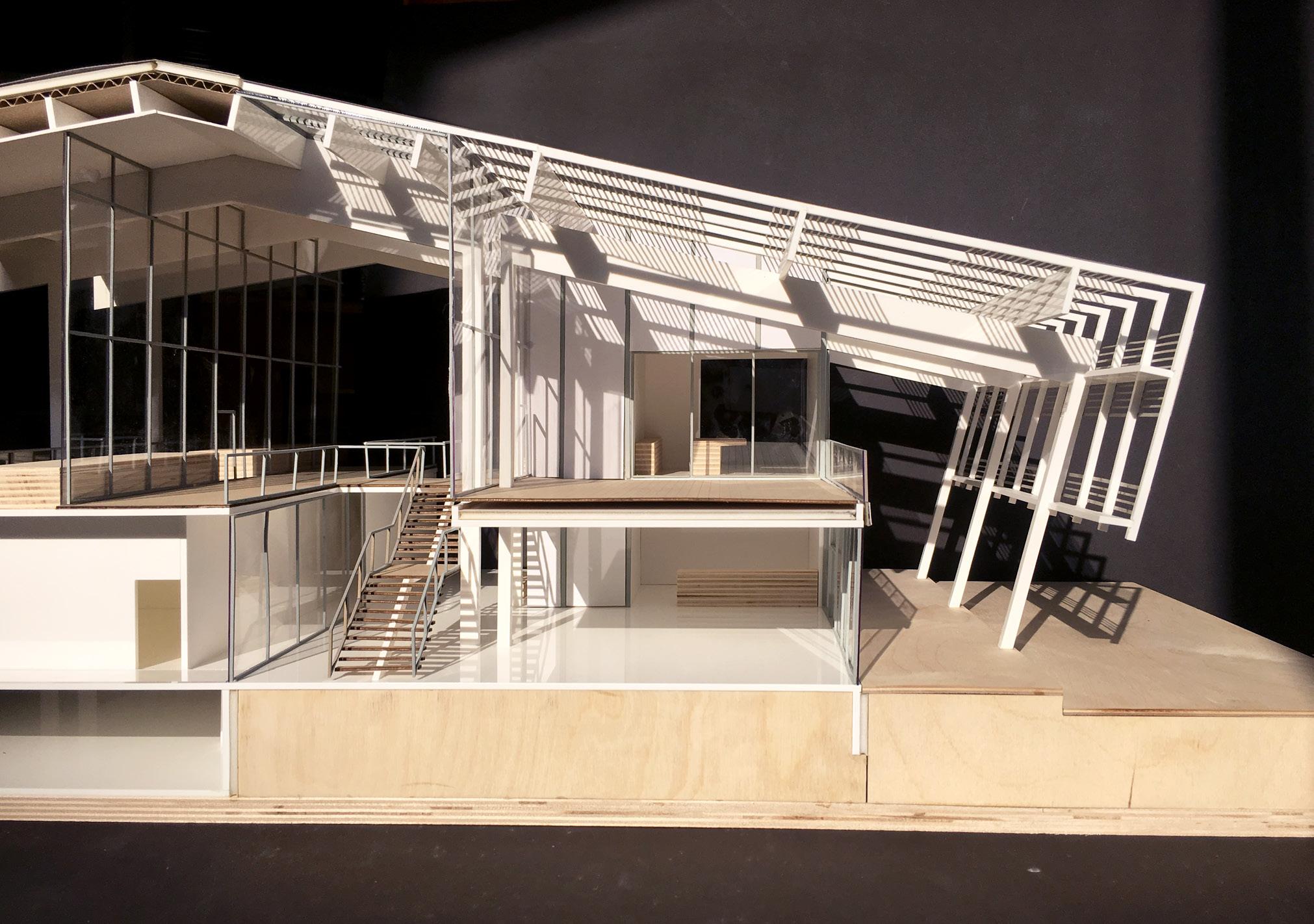

Photographie maquette 1 : 50e

Poste de santé de Kunturo

MÉDICAL HUMANITAIRE

LIVRAISON JANVIER 2019

VILLAGE DE KUNTUTRO, RWANDA.

BUDGET : 40 000 $ CAD - ÉTÉ 2018.

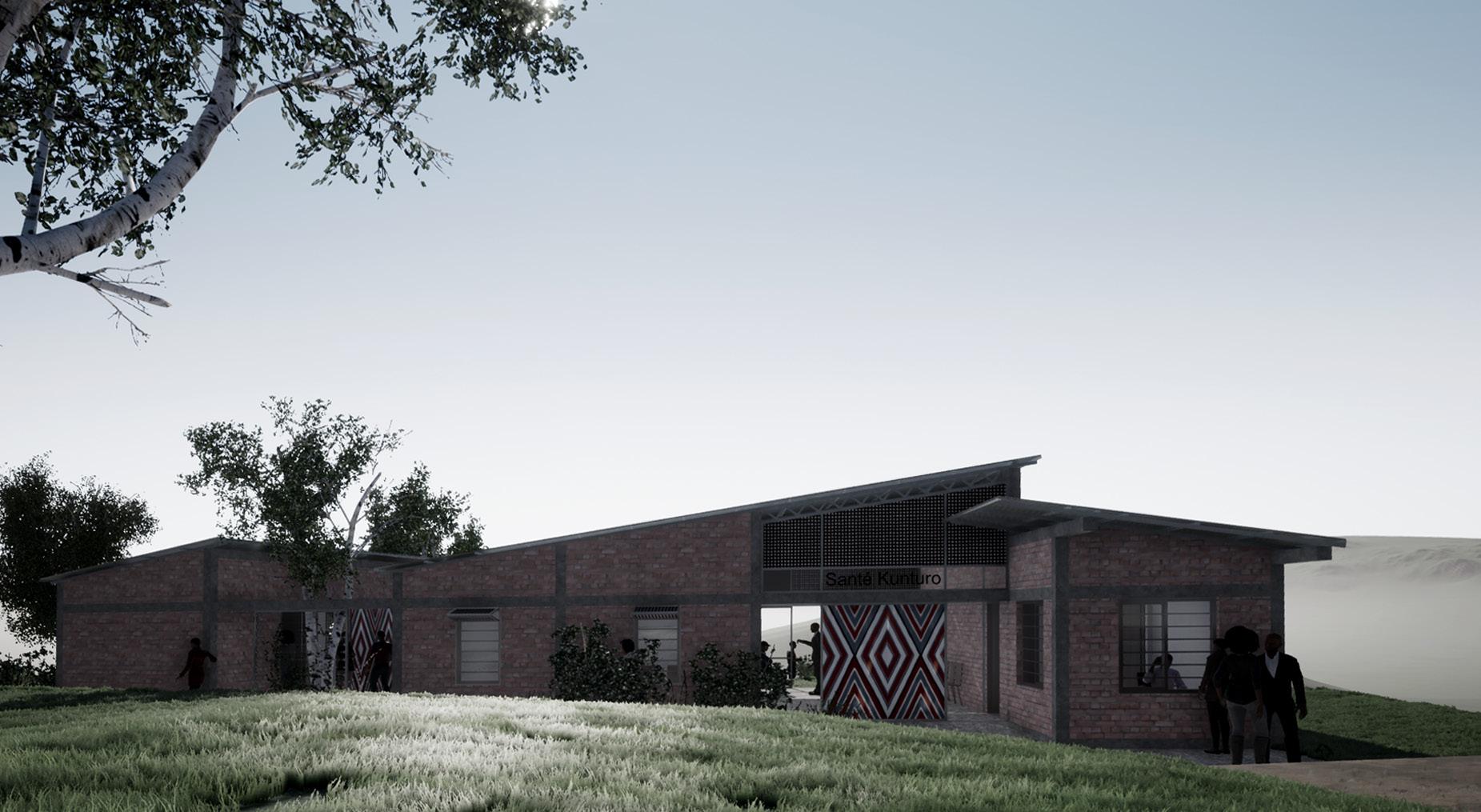

Le projet se situe à flanc de montagne dans le village de Kunturo au Rwanda. Jusqu’à son ouverture en janvier dernier, aucun poste de santé n’était disponible à moins de 8 kilomètres. Il a pour ambition de pallier un problème de santé publique majeur au Rwanda : le taux élevé de mortalité des femmes à l’accouchement. L’idée était donc d’offrir au plus vite à cette communauté et aux habitants des environs (10 000 personnes) l’accès à un centre de soins et une pharmacie d’une part, mais aussi l’accès à une maternité. Le projet a été porté et financé par des ingénieurs de l’association « Précis » de L’ÉTS à Montréal qui ont assuré sa réalisation sur place. ASFQ a été mandaté afin de prendre contact avec l’ensemble des acteurs locaux : communauté locale, personne-ressource au ministère de la Santé, etc., à dessein de réaliser dans un premier temps une large étude de contexte. Par la suite, le design a été élaboré en tenant compte de contraintes budgétaires extrêmement strictes : 40 000 $ CAD. Le projet est aux normes du ministère de la Santé du Rwanda qui y a d’ores et déjà installé son personnel. Le défi autour de ce projet a été de proposer un bâtiment qui malgré les contraintes offre aux patients un poste de Santé avec de larges vues sur les montagnes environnantes dans l’idée qu’il devienne plus qu’un poste de santé, mais un lieu pour la communauté.

CONTEXTE

Les ingénieurs du précis-ÉTS ont mandaté Architecture Sans Frontières Québec pour une mission complète de design. Celle-ci comprenant entre autres une étude de contexte. Par la suite, ils ont participé à la construction du projet de septembre 2018 à janvier 2019.

VIDÉO DISPONIBLE — cliquer | flasher le code

MÉDICAL HUMANITAIRE

POSTE DE SANTÉ DE KUNTURO

ÉQUIPE ARCHITECTURE ASFQ : LESLIE CASAS (BÉNÉVOLE), LOUIS DUPIN (BÉNÉVOLE), DIANE

THODE (CHARGÉE DE PROJET ASFQ)

ASFQ - 16 SEMAINES - ÉTÉ 2018, LIVRÉ 01.2019

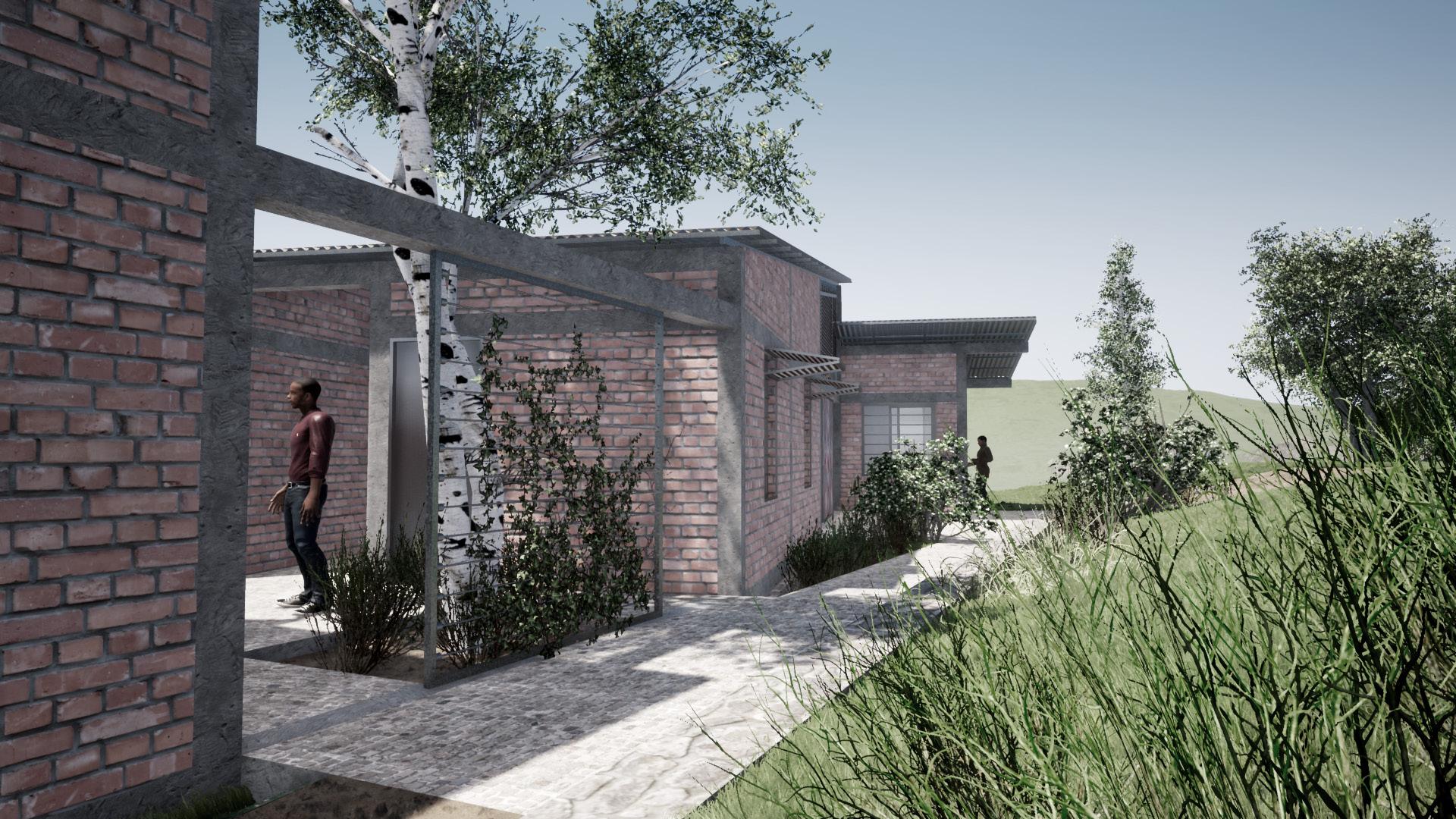

Perspective rampe d’accès vers future PHASE 2

Coupe longitudinale

STABILISATION LATÉRALE DES TUBES 40X60 À L'AIDE DU REMPLISSAGE EN BRIQUE

POUTRE DE TRANSFERT EN BÉTON ARMÉ 200X200MM

GOUTIÈRE EN ACIER 200X200MM X 1 5MM D'ÉPAISSEUR

POUTRE DE LINTEAU EN BÉTON ARMÉ 200X200MM

FENÊTRE OUVRANTE DANS CADRE D'ACIER

JONCTION VARIABLE VOIR

DÉTAILS A-505

POUTRE DE FONDATION EN BÉTON ARMÉ 200X200MM

DALLE DE PROPRÉTÉ 10MM

FONDA

CIMEN

PAVÉ BRIQUE TEL QU

POUSS GRAVIE

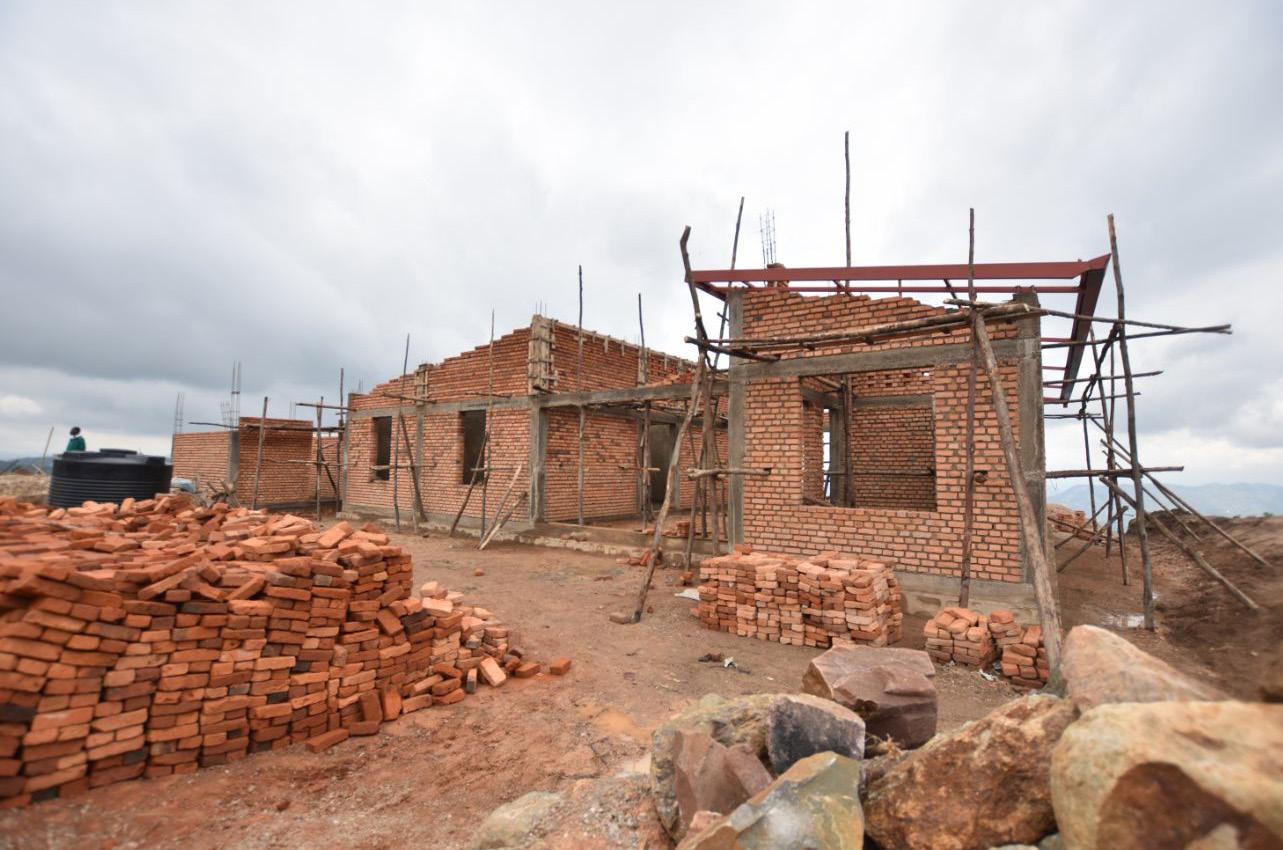

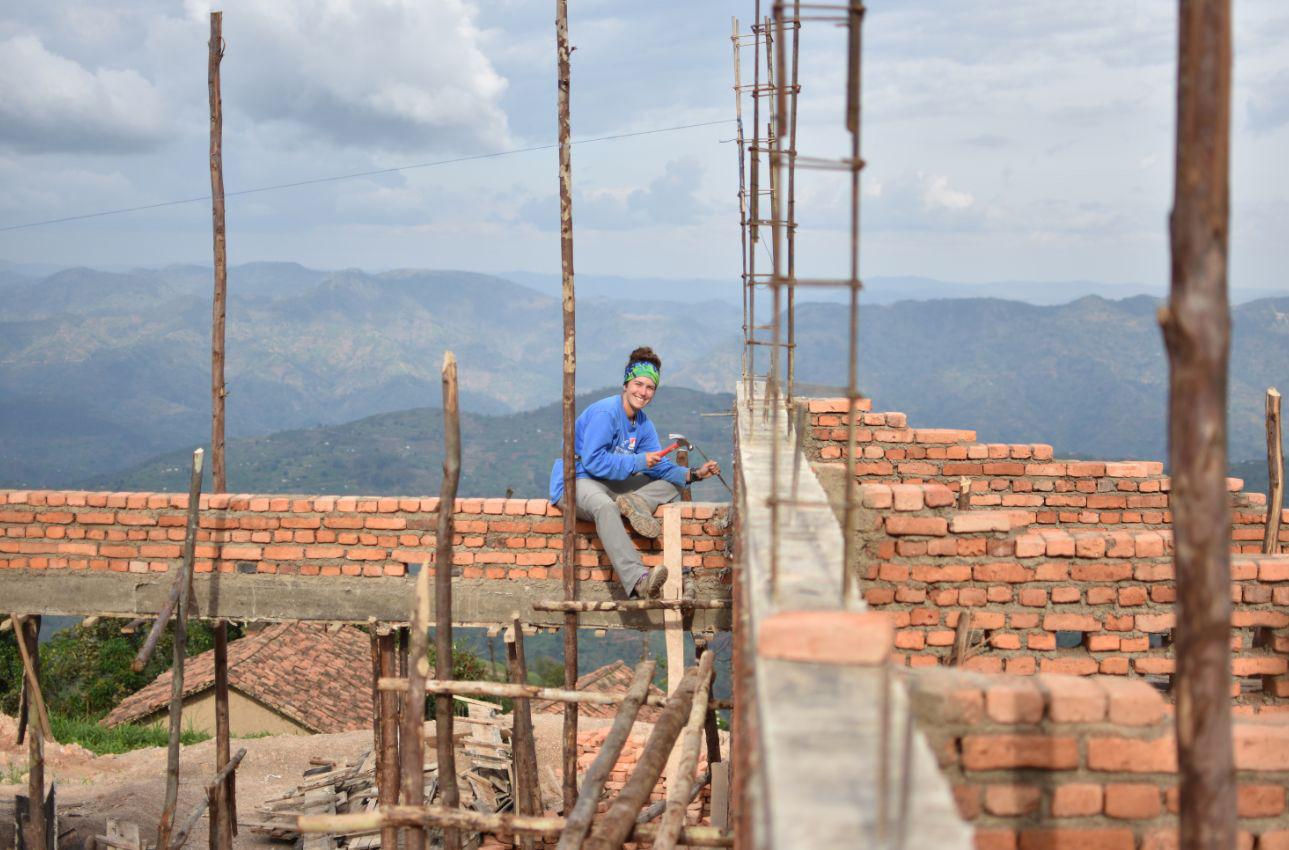

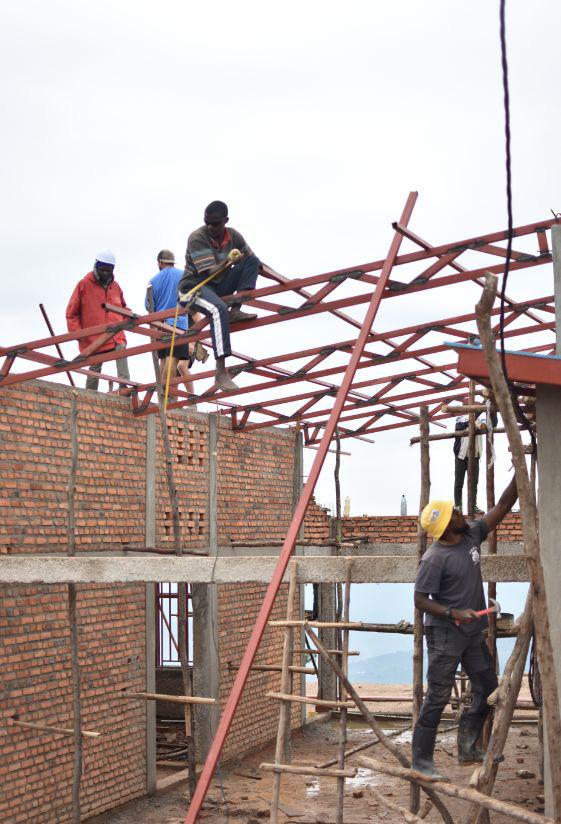

Photographie du chantier © Precis

Photographie du chantier © Precis

Photographie du chantier © Precis

Errance positive

PAVILLON D’EXPOSITION + PATINOIRE QUARTIER DES SPECTACLES DE MONTRÉAL

EXTRAIT

2017

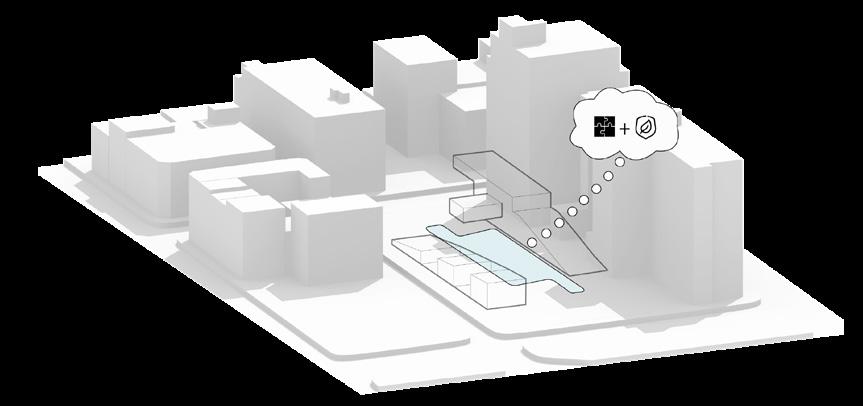

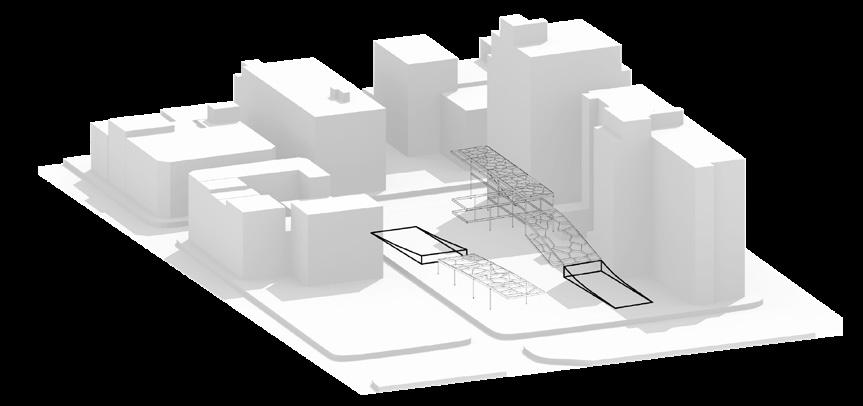

Le projet se compose de deux bandes programmatiques de part et d’autre dans la longueur de la parcelle. Dans une volonté de continuité, ces bandes ont été composées comme de véritables soulèvements de l’espace public extérieur. Elles restent donc dans leurs plus grandes parties accessibles au public. Nous avons tramé nos bandes programmatiques d’un motif de « voronoï ». À l’extérieur, cela crée un jeu de niche en escalier provoquant tant le parcours architectural que la pose ludique. À l’intérieur, nous avons utilisé ce motif comme structure de toit du bâtiment. L’ambition du projet est d’être un espace de convivialité où les échanges et les rencontres sont facilités. Cette volonté se retrouve tant dans le mixte programmatique proposé — café réparations pour vélos (été) et patins (hiver), restaurants, espaces d’expositions, complexe de conférence, espaces de travail communautaire, fab lab, bar et boite de nuit — que dans la fluidité des circulations qui dirigent le projet. Les circulations sont magnifiées tant à l’extérieur où l’enlacement des passerelles enjambe l’espace public, qu’à l’intérieur où elles sont littéralement suspendues au toit du soulèvement.

CONTEXTE

Le projet résulte d’une collaboration architectes-ingénieurs inscrite dans une démarche de développement durable. Il prend place sur l’esplanade Clark entre le parterre du quartier des spectacles et la rue Sainte-Catherine. Il résulte d’une commande du propriétaire du terrain et de la ville pour parachever les espaces publics du quartier des spectacles. Il s’agit de doter le centre-ville d’un pavillon d’exposition, d’une petite salle de conférence, mais aussi d’une patinoire en hiver.

VIDÉO DISPONIBLE — cliquer | flasher le code

ÉQUIPEMENT PUBLIC — ESPL. CLARK.

PAVILLON D’EXPOSITION + PATINOIRE

projet de fin baccalauréat 2017

ARCHITECTURE : CONSTANCE PICARD + LOUIS

DUPIN-TEISSIER

INGÉNIEUR : JEAN-PHILIPPE BISSON, GABRIEL

SYLVAIN, SARA TAHA, JULIEN BERGERON

PROFESSEUR / GILES PRUD’HOMME

UDEM AMÉNAGEMENT / POLYTECH-

NIQUE ARC3018D – ING4901 12 SEMAINES

SOULEVER

Aire publique ouverte — jeu topographique voronoi

semble du complexe 24.

23. monte-charge

fé-réparation 22 Accès zone de stockage pour l’en -

Café réparation vélos (été) patins (hiver)

Restaurant

10. Complexe Desjardins E SPLANADE URBAINE + PATINOIRE EN HIVER E SPLANADE URBAINE + PATINOIRE EN HIVER

9. DU COMPLEXE Z ONE LIVRAISON Z ONE BIXI +

Maison Symphonique V ÉLO T ERRASSE T ERRASSE

8. SPVM — Service de police de la ville

7. Parterre du Quartier des spectacles

6. Arrêt de bus

5. Marius café

4. Maison du développement durable

3. Jardin de la maison du dev. durable

2. Café du Nouveau Monde

Vue depuis le bar du 3e niveau vers le jeu topographique en voronoi sur le toit du bâtiment qui le relie directement à la rue.

Vue depuis le bar du 3e niveau vers le jeu topographique en voronoi sur le toit du bâtiment qui le relie directement à la rue.

Centre culturel

SALLE POLYVALENTE — ESPACE D’EXPOSITION - BIBLIOTHÈQUEÉCOLE DE MUSIQUE GARE DE VILLEURBANNE, LYON 2016

Le projet prend place entre trois lieux : une place entourée de café, un parvis en pente qui mène à son entrée, et un parc qui lui fait face de l’autre côté de la voie ferrée. Le concept qui a mené à son élaboration est de jouer sur un double langage : masse et légèreté, transparence et opacité. L’idée est d’utiliser les différents programmes qui le composent pour mettre en scène les circulations autour de ces concepts afin d’enrichir l’expérience de l’utilisateur et de tirer parti du site. Le programme du centre culturel est composé d’une salle de spectacle polyvalente (gradins rétractables), d’une école de musique, d’une bibliothèque, d’archives, et d’une salle d’exposition. Les archives ont été semi-enterrée dans le sol, au niveau de la place en avant sur le parvis. Opaque et lourde elles veulent exprimer l’idée de la masse que l’on aurait jetée à la jonction de ces lieux en opposition à la bibliothèque en porte à faux, avec la résille translucide qui laisse entrevoir des formes se mouvoir. Entre les deux, une circulation totalement vitrée sur un patio arboré donne à la bibliothèque l’impression de flotter. De même, le parcours d’exposition se veut construit en palier autour de ce patio menant à la place. L’idée est de mettre en scène la culture sur la place afin de n’être pas sourd à sa présence. Cette notion de parcours architectural est rendue possible par un réel travail d’insertion topographique dans le site, et magnifier par la découverte du hall et du foyer intérieur pris au cœur de ce parcours architectural qui par la structure et la toiture donne au foyer et à l’accueil une véritable qualité lumineuse et spatiale.

CONTEXTE

Le projet se situe dans le quartier de Grand-Clément de Villeurbanne (France) et plus précisément à proximité de l’ancienne gare dans une zone industrielle en reconversion qui a fait au préalable l’objet d’un projet urbain de recalcification. Le centre culturel a été travaillé dans son contexte au 1:1000, jusqu’à sa tectonique la plus précise au 1:10. Il a fait l’objet d’une présentation en jury où les maquettes aux 1:1000, 1:500, 1:200, 1:50 et 1:20 reprenaient la synthèse de ce processus.

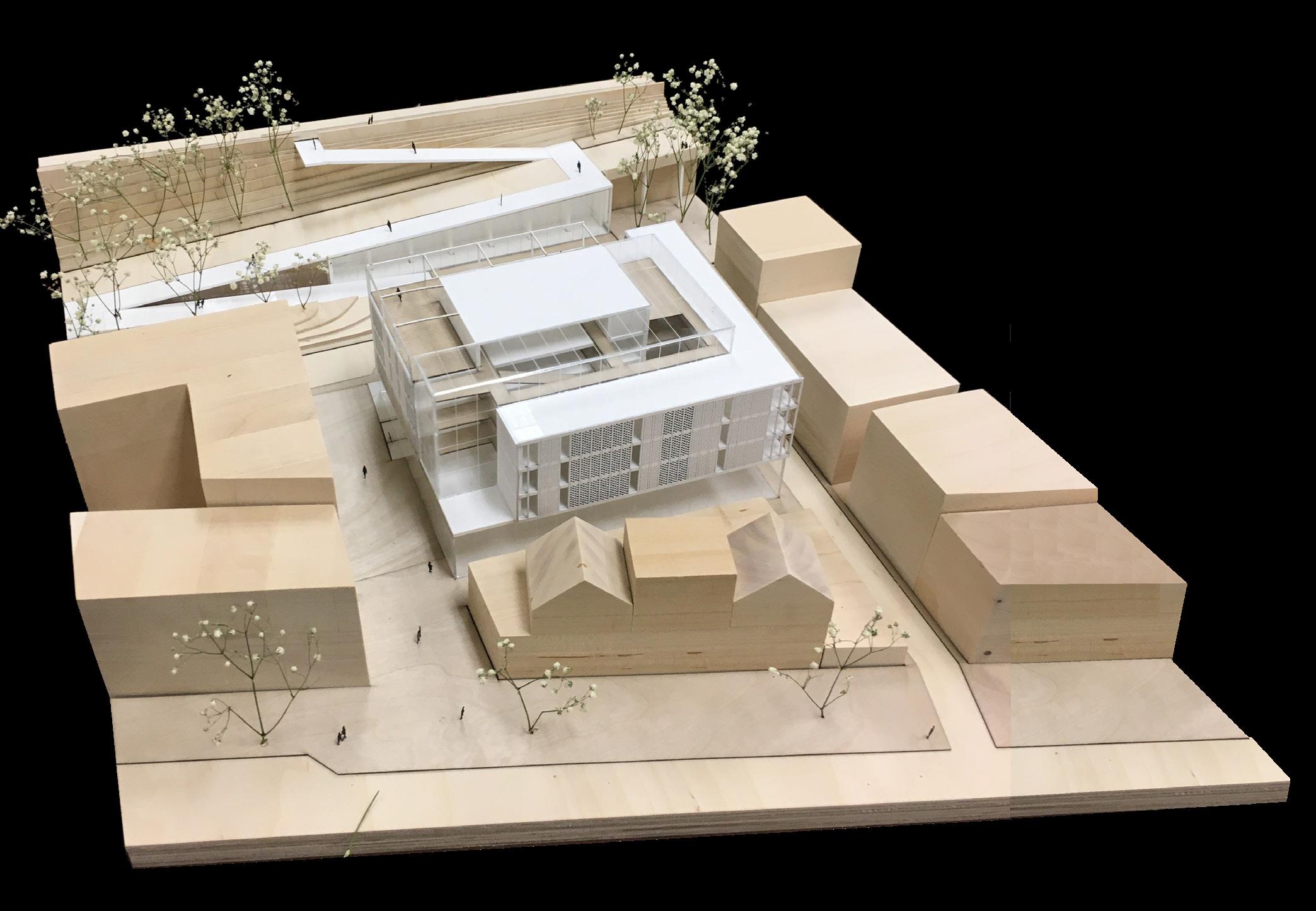

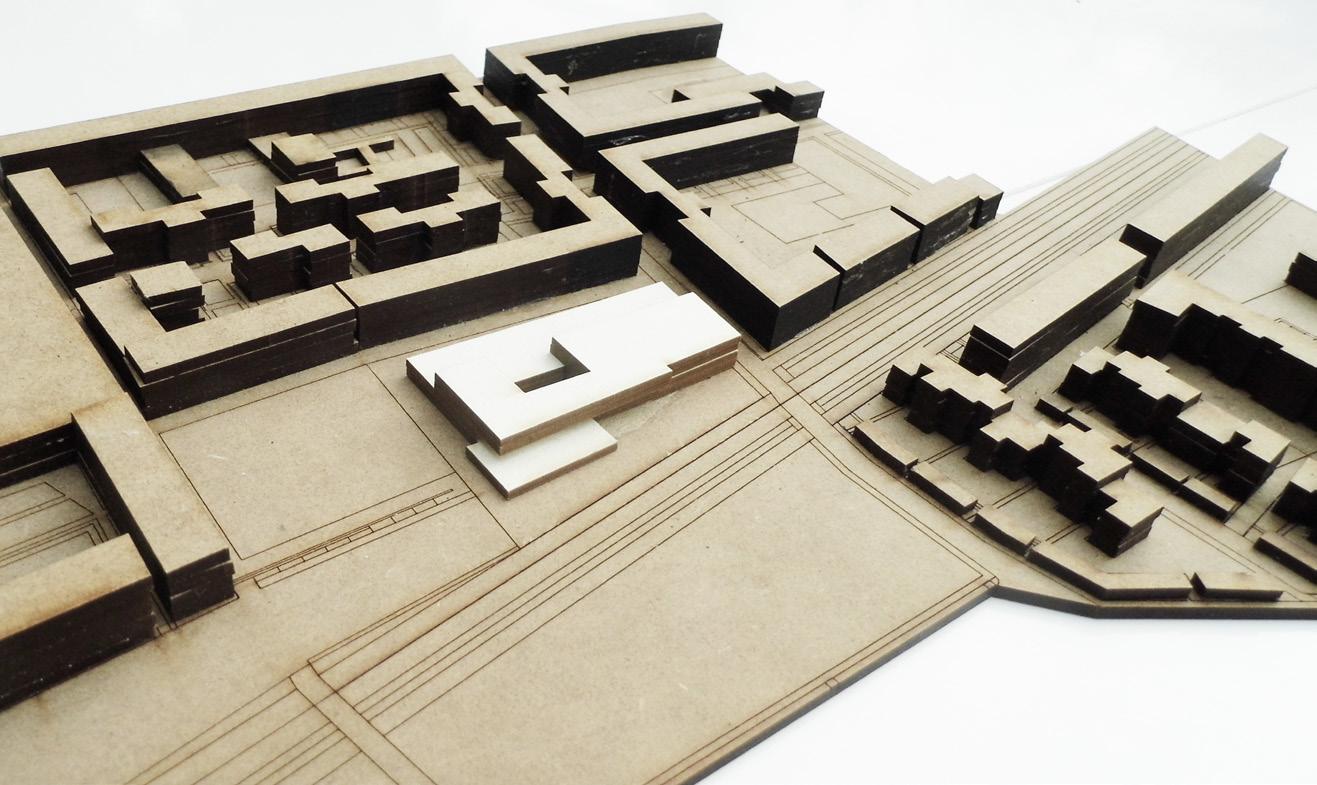

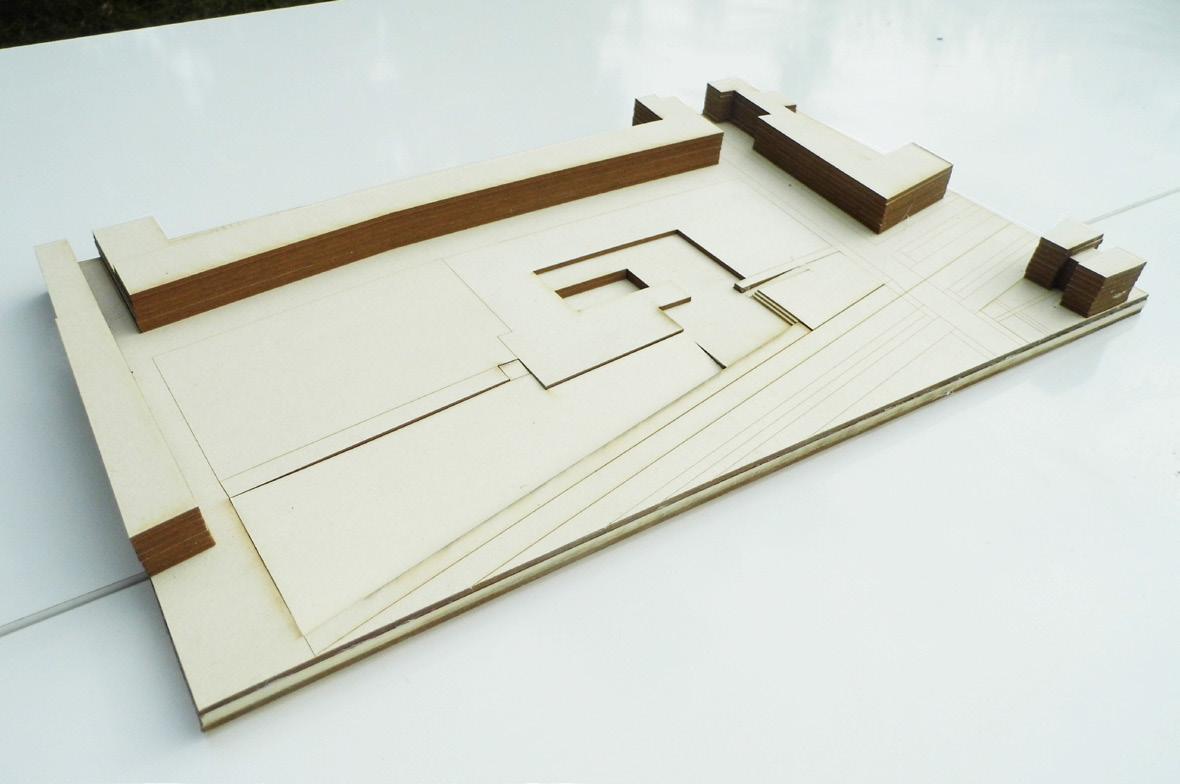

maquette d’implantation urbaine a : la place / b : le parvis / c : le parc à l’échelle 1:1000

maquette volumétrique à l’échelle 1:500

maquette volumétrique terrassement à l’échelle 1:500

Perspective extérieure Vue depuis le parvis vers la place, entrée secondaire du centre culturel

Premier étage

Bibliothèque

1. Bureau des bibliothécaires

2. Accueil de la bibliothèque

3. Espace adulte

4. Espace enfants

5. Salle des contes

6. Salle de lecture

7. Vide sur hall

8. Accès haut salle de spectacle

9. Toilettes

Rez-de-chaussée

Accueil du centre culturel

1. Hall d’accueil

2. Rampe d’accès handicapé

3. Bureau d’accueil

4. Foyer

5. Circulation verticale

6. Début du parcours d’exposition

7. Rampe handicapée

8. Fin du parcours d’exposition

9. Café/boutique du centre culturel donnant sur la terrasse et la place

10. Accès place et terrasse

11. Cuisine

12 Toilettes hommes & femmes

École de musique

13. Salle des professeurs et bureaux du directeur

14-15. Petite salle de cours

16-19. Moyenne salle de cours

20. Grande salle de représentation et sa dépendance

Salle polyvalente

21. Scène de la salle

22. Stockage en arrière-scène

23. Accès livraisons

24. loges femmes

25. Loges hommes

26. Costumes

Premier sous-sol

Archives :

1. Accueil des archives

2. Espace de détente

3. Espace de consultation des archives

4. Bureau des archivistes

5. Archives

6. Patio

Salle de spectacle :

7. stock sous scène

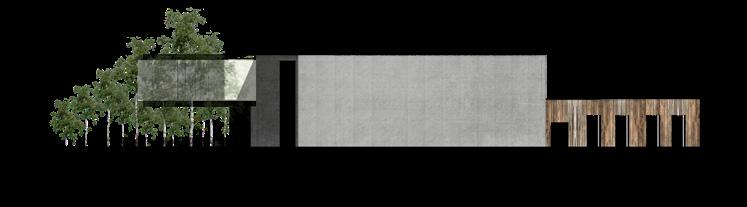

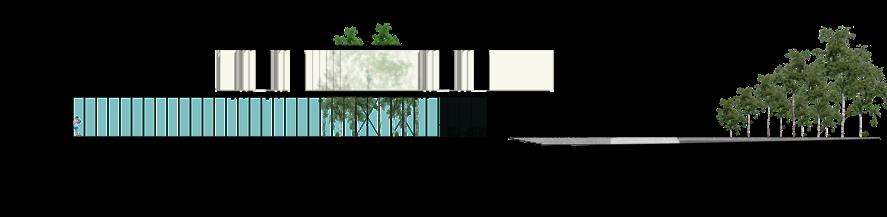

Élévation façade est

Élévation façade ouest

COUPE transversale AA

Élévation façade sud

Élévation façade nord

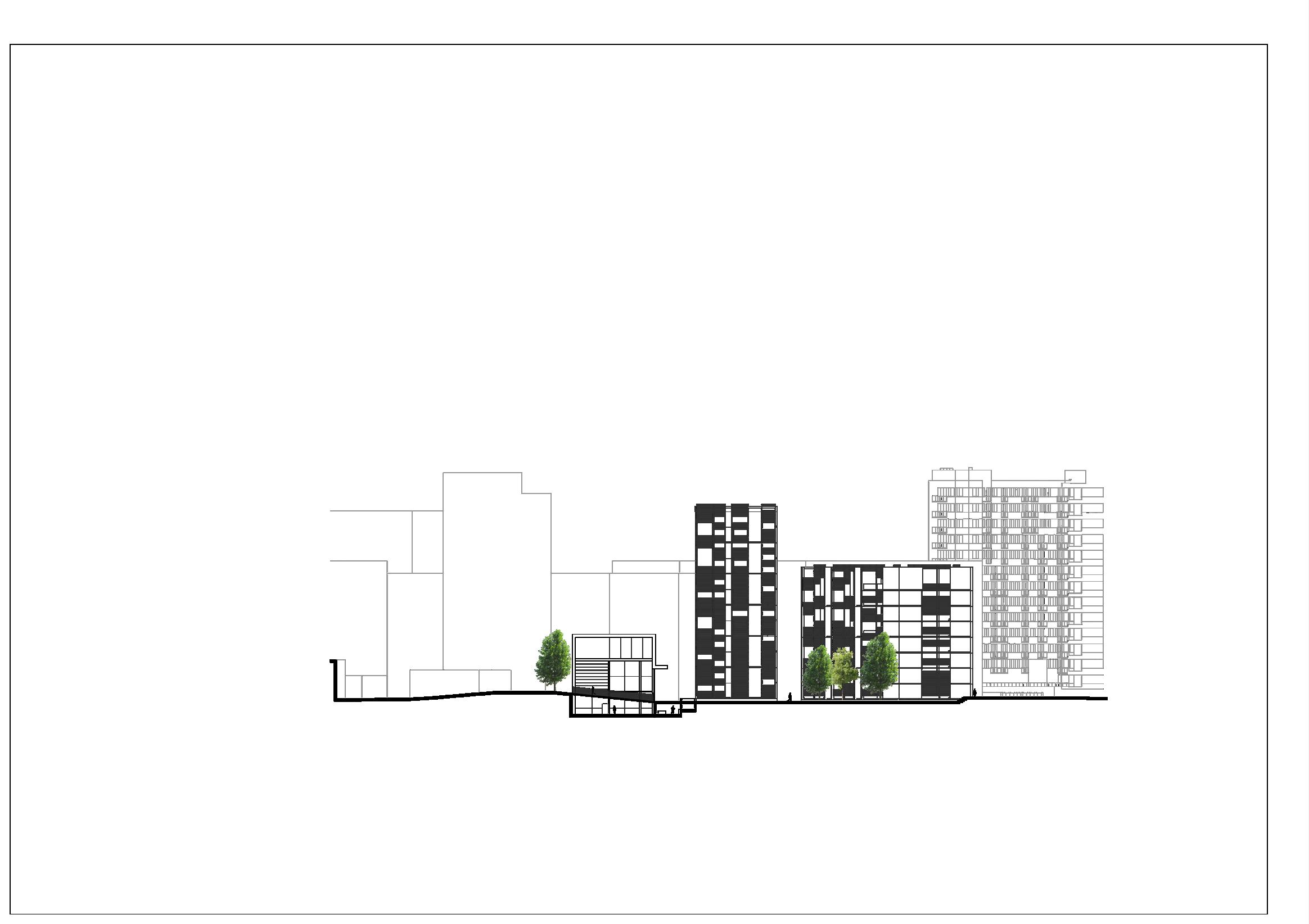

COUPE longitudinale BB

Cisaillement

ÉQUIPEMENTS PUBLICS + RÉSIDENTIEL QUARTIER DE GRIFFINTOWN, TOUR D’AIGUILLAGE, PROMENADE SMITH, MONTRÉAL.

2016

Le projet se situe sur une parcelle triangulaire entre le boulevard Wellington, la rue Murray, et la promenade Smith à Montréal.

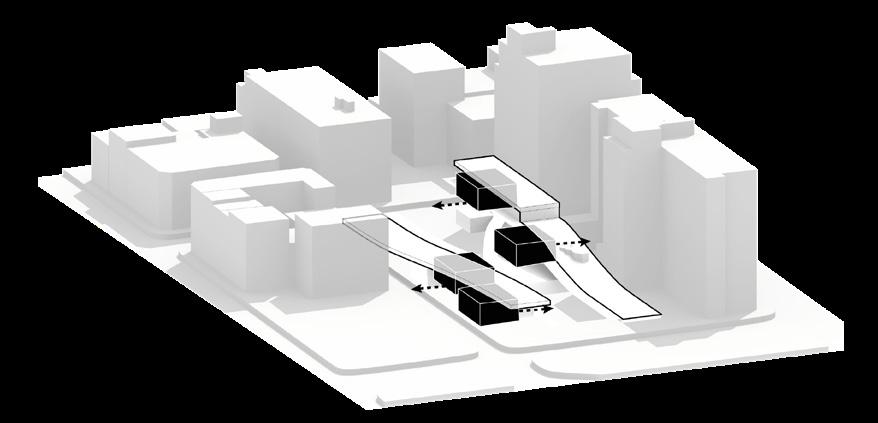

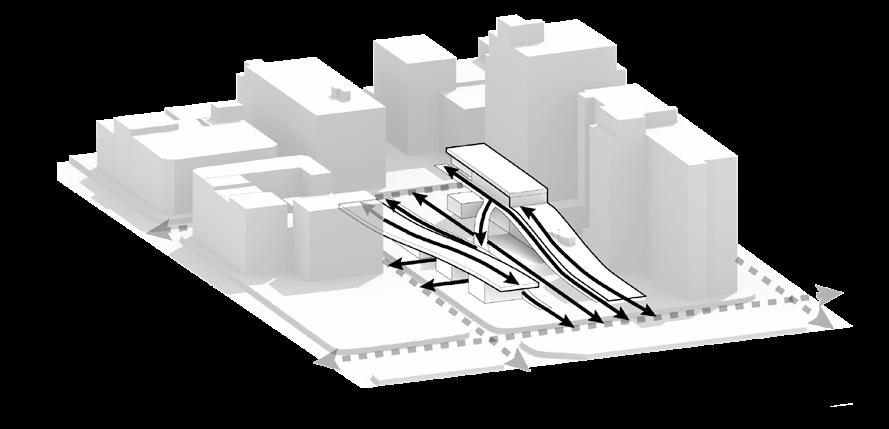

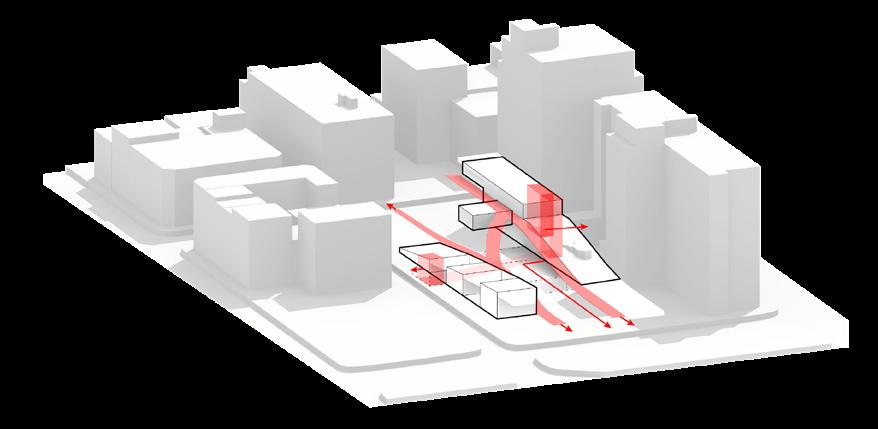

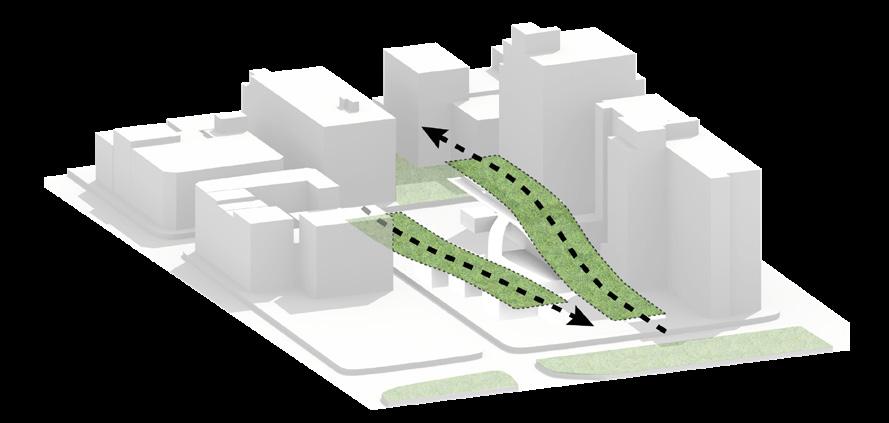

Nous avons commencé par analyser les circulations autour du site, et cela dans les 3 dimensions pour mettre en évidence le potentiel de cette parcelle à l’interstice de ces flux.

Nous sommes partis de l’idée du mouvement, de la vitesse et de sa décomposition pour construire notre projet. Nous avons décidé de créer un axe fort : de l’angle Wellington vers l’ancien pont et la promenade Smith pour faire rentrer ce mouvement dans le site. Le premier de ces flux autour du site est l’eau elle-même. C’est pourquoi nous avons littéralement prolongé le canal dans notre axe fort et fait renter l’eau au cœur du projet. Nous avons alors tiré parti de la topographie du site pour créer un réseau de parcours autour et dans cet axe.

L’idée était de provoquer la rencontre, d’amener le visiteur dans le site. Notre parti pris a donc été de conserver les vestiges de l’entrée du tunnel pour y recréer notre propre « tunnel ». C’est-à-dire, insérer au bout de ce parvis en pente une forme architecturale traversante qui à son bout remonte vers un belvédère en aplomb sur le canal. Ce questionnement sur les circulations dans le projet nous a menés à introduire l’idée de la priorité des circulations sur le bâti. Ce sont les circulations et ce qu’elles engendrent de contact qui définissent les lieux, et

impactent la forme urbaine. Après le tunnel architectonique, nous avons appliqué cette primauté des circulations au bâti résidentiel. Nous avons exprimé les circulations verticales dans les bâtiments en façade, et nous avons transpercé ces derniers par les circulations au sol. Le projet accentue cet effet par la présence de voiles en acier corten qui traduisent aussi le caractère industriel passé du site.

L’ensemble du projet est accessible aux personnes à mobilité réduite par un jeu de lien entre des circulations en pentes et des plateaux. Les bâtiments communautaires proposent une expérience de traversée autour de lieux de vie communs connectés les uns aux autres. La salle de spectacle en haut du premier bâtiment s’affirme comme signal sur le parvis et le boulevard Wellington. Elle débouche sur une terrasse qui permet l’organisation d’événements avec pour toile de fond l’ancien pont Wellington. L’idée d’ouverture sur la promenade Smith et la place Smith était un élément clef dans l’élaboration du plan masse. Nous voulions pouvoir offrir aux utilisateurs un espace plus large et végétal dans le creux créer par l’ouverture de notre projet. Nous avons choisi d’y installer des jardins communautaires toujours dans cet esprit d’échange et de rencontre, mais aussi en ayant conscience de la présence d’un marché saisonnier qui pourrait trouver dans cette initiative une nouvelle dynamique.

CONTEXTE

MIXTES ÉQUIPEMENTS PUBLICS + RÉSIDENTIELS

BACCALAURÉAT 3

2016

MARIE CHRISTINE SAINT-ARNAUD + LOUIS DUPIN-TEISSIER

PROFESSEUR LOUIS THELLAND

UDEM ARC 3018D —12 SEMAINES

Le projet s’insère dans le quartier de griffintown entre le boulevard Wellington, la rue Murray et la promenade Smith. Il fait face à l’ancien pont Wellington de Montréal, vestige d’une époque industrielle forte du quartier. Actuellement le quartier est en changement constant. En effet, de nombreuses tours de condominium voient le jour avec bien souvent de petits logements. L’idée du projet est d’injecter une diversité par la création de tout type de logements : du 6,5 pièces au 3,5 pièces ; mais aussi de proposer au sein du quartier la création d’une garderie, d’un centre des jeunes, d’un café, d’une salle de spectacle polyvalente, d’une bibliothèque, de bureaux, mais aussi de jardins communautaires.

Un parvis pour Wellington

Vue du parvis devant l’entrée principale du centre communautaire, le long de l’axe principal

Un espace ouvert sur la promenade Smith

Le projet s’ouvre sur le canal et la place Smith, il offre des espaces conviviaux qui enrichissent et dynamisent la place

Un espace ouvert sur la promenade Smith

Le projet s’ouvre sur le canal et la place Smith, il offre des espaces conviviaux qui enrichissent et dynamisent la place

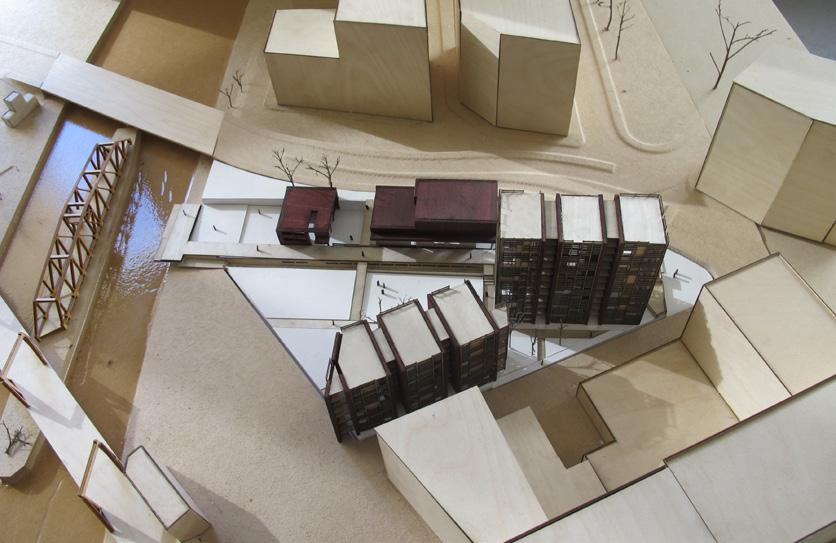

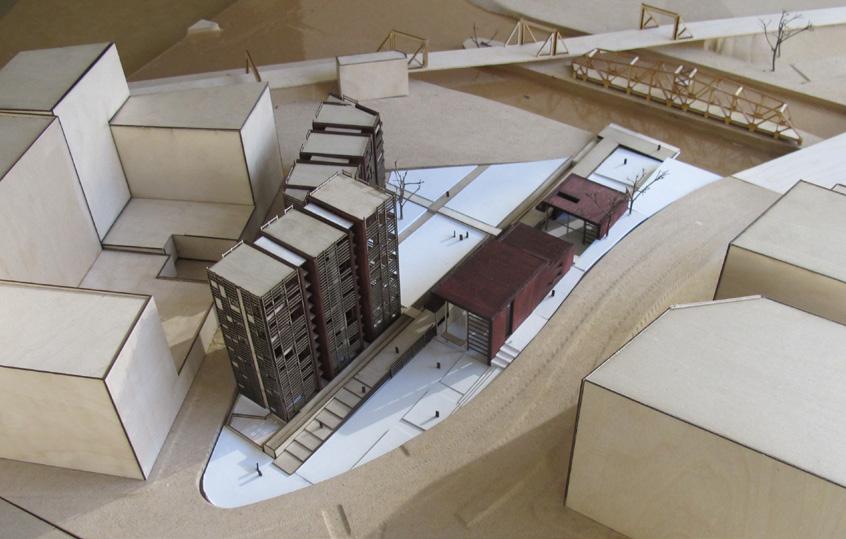

MAQUETTE D’IMPLANTATION URBAINE

Vue aérienne depuis la promenade Smith

MAQUETTE D’IMPLANTATION URBAINE

Vue aérienne depuis le parc du faubourg Saint-Anne

échelle 1:300

échelle 1:300

PLAN Rez-de-chaussée

PROGRAMMATION Bâtiment communautaire

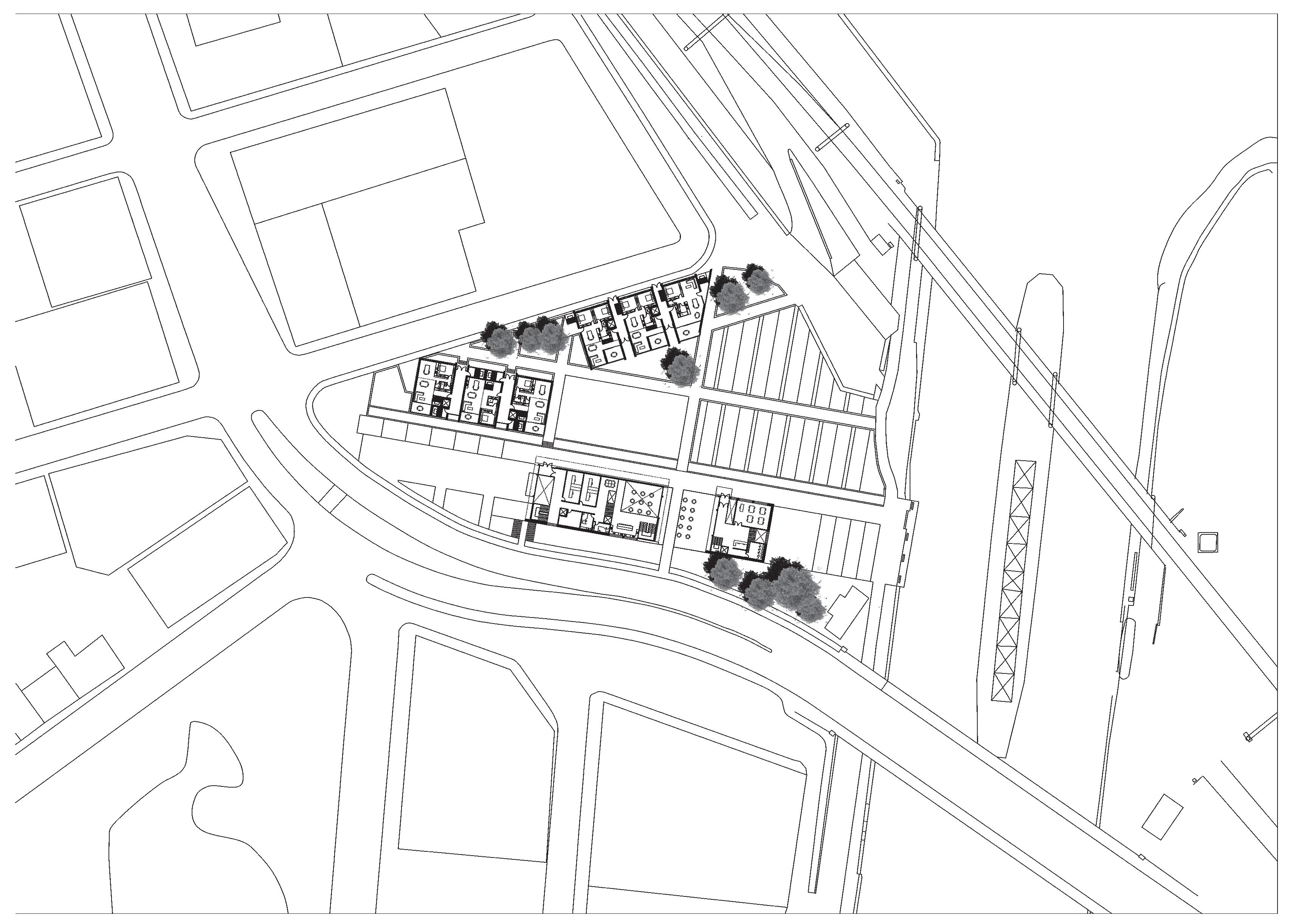

PLAN MASSE

1. Bâtiments communautaires

2. Bâtiments condominium

3. Parvis

4. Gradin

5. Patio

6.

7. Belvédère

8. Jardin communautaire

9. Place

PLAN premier sous sol

10.

11.

10. Promenade Smith

11.

axe principal

12.

PLAN étage 2

1. Hall d’accueil

2. Bibliothèque

3. Café/restaurant

4. Patio principal

5. Garderie

6. Cuisine communautaire

7. Bureaux

8. Espaces jeunes

9. Salle de spectacle polyvalente

Terrasse

Bureaux

PLAN étage 1

PLAN étage 3

Esplanade de jeux de la garderie

Promenade sur la bibliothèque :

Canal et bassin

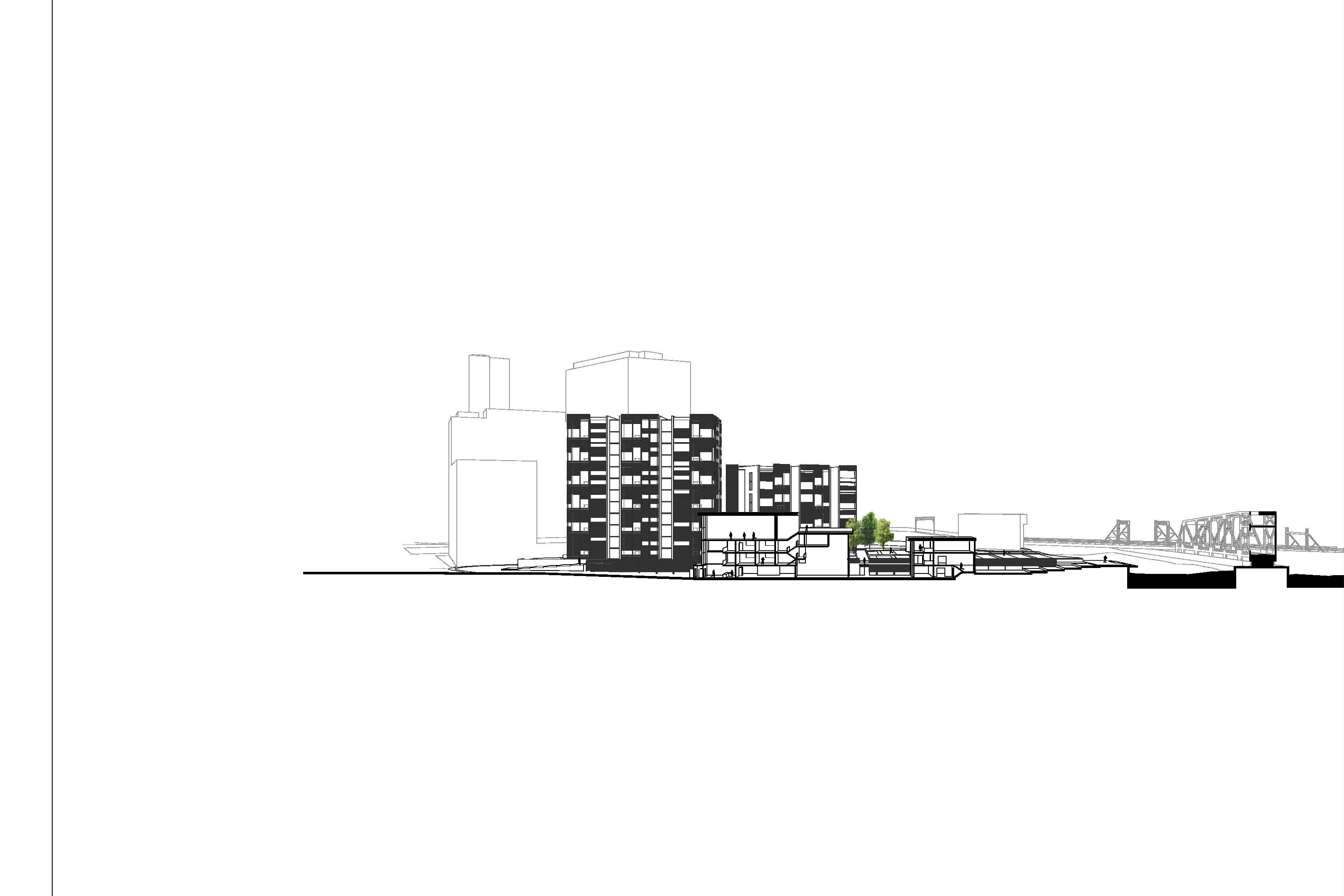

COUPE transversale AA

COUPE longitudinale CC

Politesse urbaine

RÉSIDENTIEL QUARTIER DES PENTES, LYON. 2014

Ce projet s’affirme dans une continuité rigoureuse de par sa stratégie parcellaire. Un travail sur les percées menant vers un cœur d’ilot arboré est un des axes majeurs de réflexion : un parcours fait de passages qui emmène vers un cœur d’ilots arboré dans la préservation pour les habitants d’un terrain apprécié pour l’apport végétal qu’il donne au quartier tout en préservant la primauté au bâti sur rue. Cette pénétration de l’ilot est scénarisée par la découverte progressive d’espaces architecturaux travaillés revisitant des archétypes comme la cour. Cet ensemble se veut unifié par la rigueur de la stratégie urbaine qui reprend les grands axes du quartier et en crée de nouveaux. La scénographie des circulations internes à l’immeuble, dans le quartier, la rue ou dans l’ilot est un des axes de travail particulièrement recherché dans ce projet. Son intégration se veut sobre, et se fait dans une élégante politesse urbaine. Le projet reprend des archétypes de la Croix-Rousse avec lesquels il joue. Il scénarise de la rue à l’appartement la découverte de sa porosité ou de son fonctionnement. Il se veut ouvert sur la ville et sur les autres dans le respect d’une intimité. Que ce soit dans les circulations ou les appartements ce travail se retrouve. Ensemble hétéroclite, il affirme son identité dans une continuité.

CONTEXTE

Le projet se situe dans les pentes de la croix rousse à Lyon. Un quartier hétéroclite, ou une population hypster croise une population bourgeoise bohème, le tout dans un contexte empreint de galerie d’art, de café bike-shop, ou de polaroïd café... L’architecture des pentes de la croix rousse est impressionnante de par sa hauteur et sa densité. Elle mêle un réseau de rues en lacet et d’escaliers piétonniers, mais aussi de passages entre les immeubles appelés « traboules ». Le projet s’installe sur une des rares parcelles encore libres sur les pentes. Le projet consiste à réaliser une résidence étudiante de 40 chambres, mais aussi un ensemble de 40 logements allant du 3,5 pièces au 6,5 pièces. Seuls les logements résidentiels sont présentés dans cet extrait...

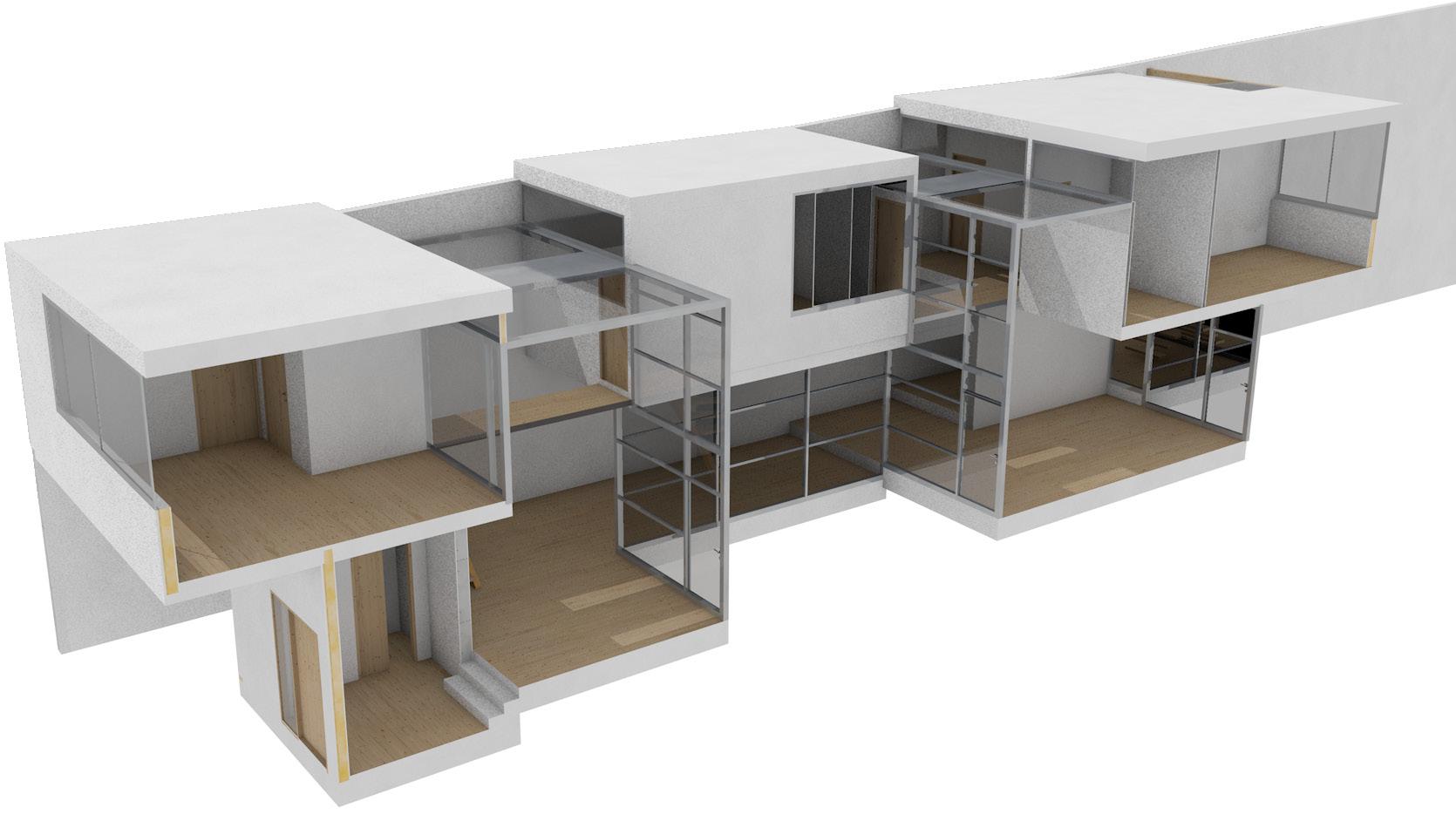

L’appartement : habiter le volume

Vue sur le T4 biorienté en angle — 86 m2. Un escalier en quart de tour s’enroule sur l’angle du salon et vient marquer son usage. Les fenêtres largement dimensionnées pour ne pas dénoter du cadre typique des fenêtres renaissance du quartier des pentes offrent en outre un espace d’assise privilégié.

Insertion urbaine

Le long de la rue du Bon-Pasteur, le projet s’élève pour s’aligner sur les hauteurs de bâti alentour. Les façades ont été travaillées en développé pour que le projet tourne afin de mieux s’insérer dans son contexte.

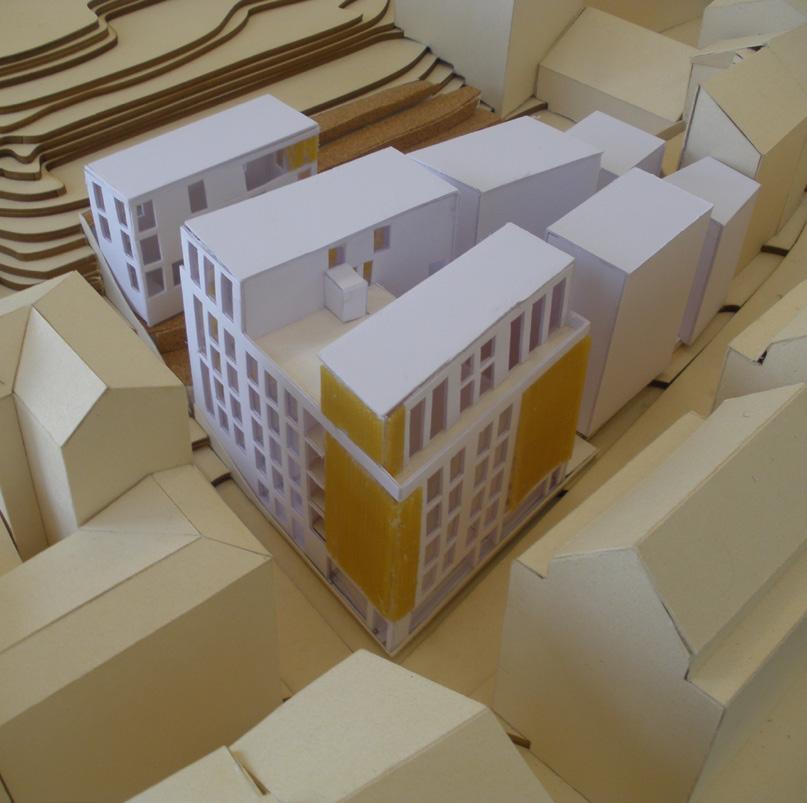

échelle 1:200

Insertion urbaine

Vue aérienne avec prise en compte de la résidence étudiante. Le projet est composé de failles et sous-espaces qui s’ouvrent de plus en plus pour s’aligner aux gabarits des bâtiments de la montée du Lieutenant Allouche, témoignant d’une forme de politesse urbaine.

échelle 1:200

Tenir l’angle de la rue : construire l’urbanité

Vue à l’angle de la rue du bon pasteur et de la montée du lieutenant Allouche. L’angle a été tout particulièrement traité dans une volonté tant d’affirmer le projet, que de préserver l’intimité de la vue.

Des rez-de-chaussée qui jouent avec la pente

L’angle du projet se situe au point le plus bas, de part et d’autre un dénivelé est présent. Les rez-de-chaussée ont donc été conçus pour s’adapter à chaque niveau. cf. plan RDC + coupe.

Référence résille

Détail technique réinterprétation résille (COUPE CC)

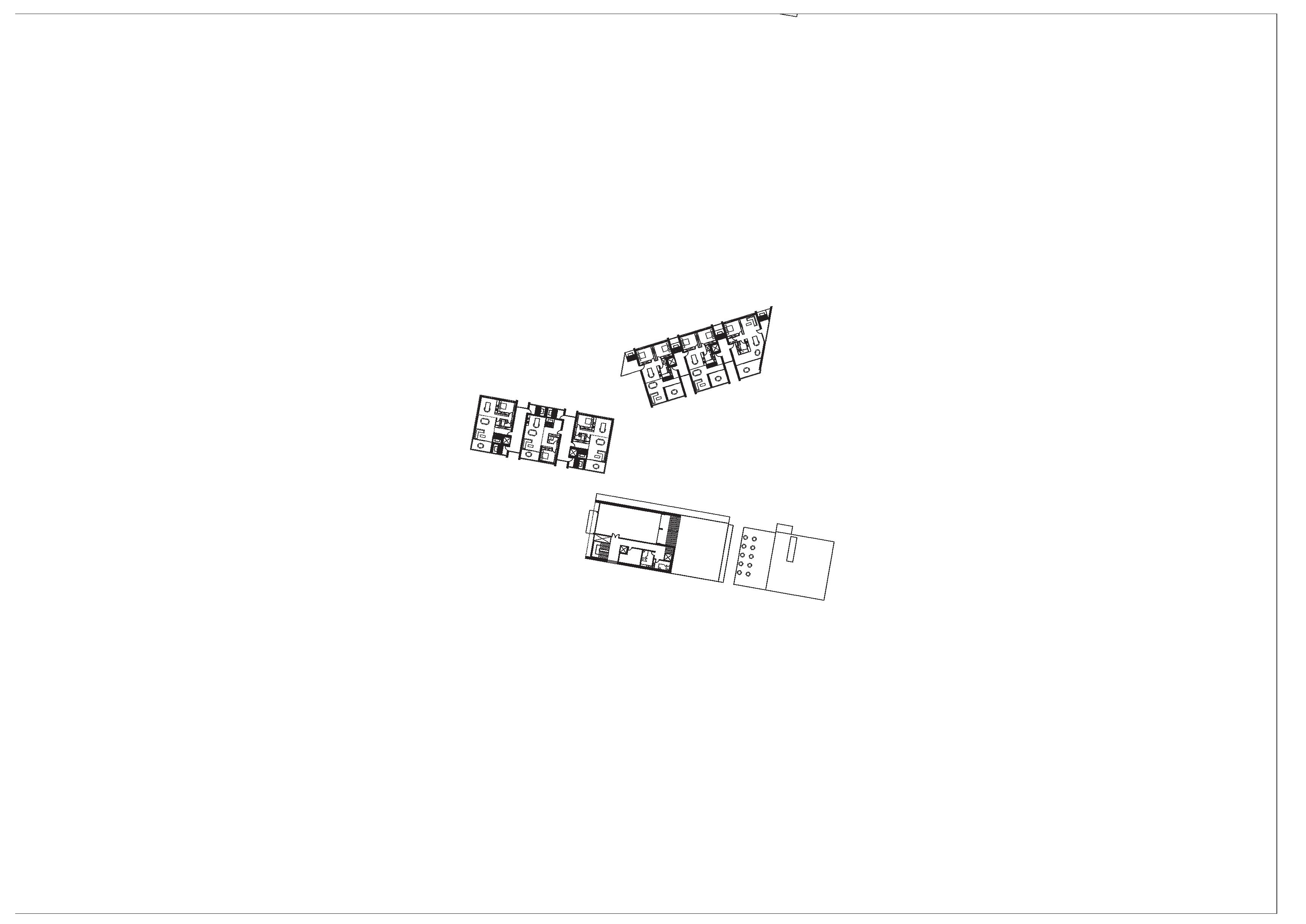

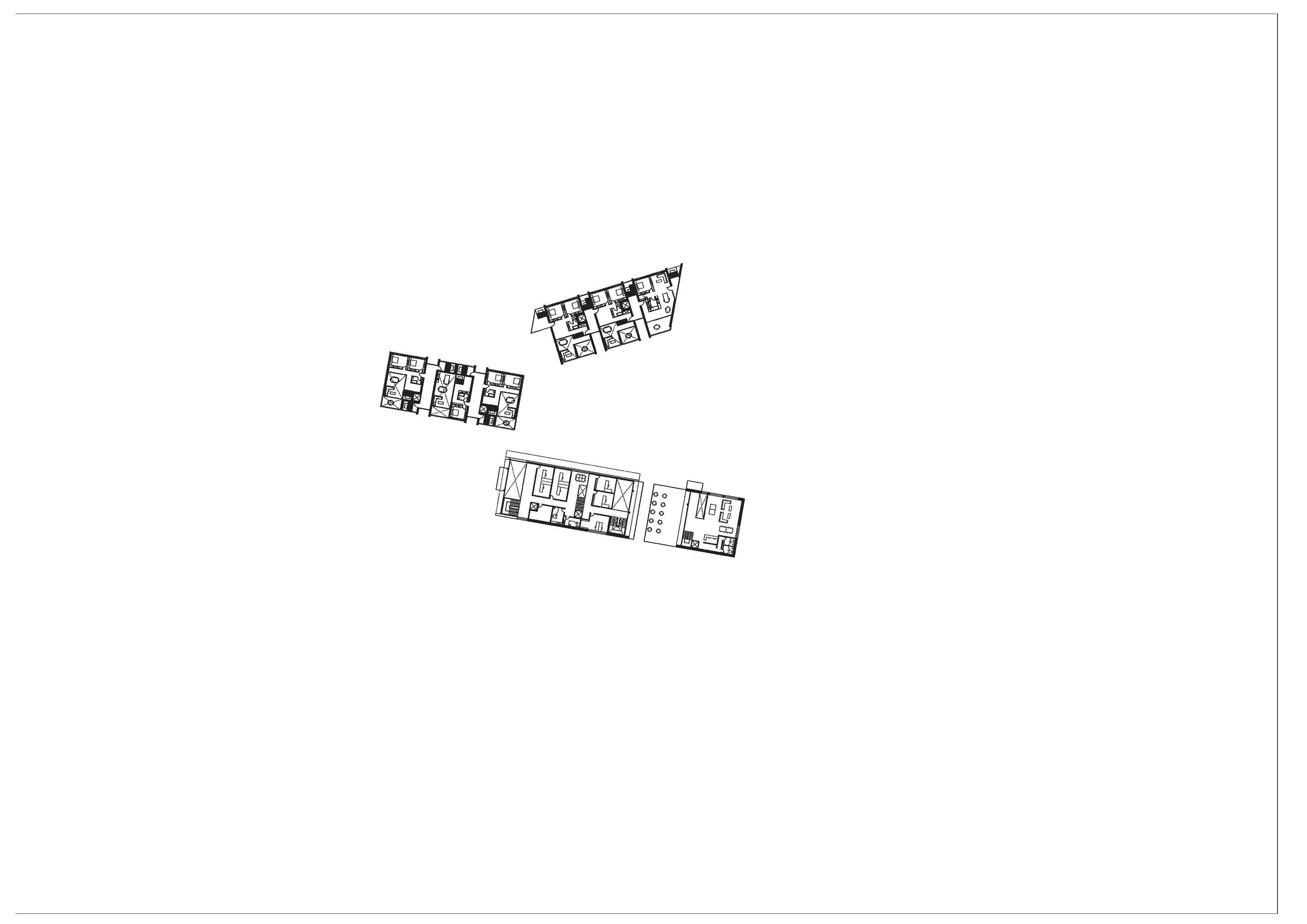

PLAN 2e étage/4e étage

PLAN 6e étage

Détail technique

1. Dalle béton en porte à faux

COUPE transversale BB

2. Isolation extérieure 2* 70min + pare-pluie

3. Bardage en mélèze brossé EDN panneau 3 plis épaisseur 21 min

4. Rupteur de pont thermique

5. Caillebotis en dalle boise rainurées antidérapante épaisseur 40 min posées sur plots

6. Garde-corps en verre, ossature aluminium

7. Habillage filant du nez de dalle

8. Treillage en bois mobile

9. Treillage en bois fixe

10. Vitre en accordéon s’ouvrant vers l’extérieur

Référence résille

1

Zigzag Arquitectura

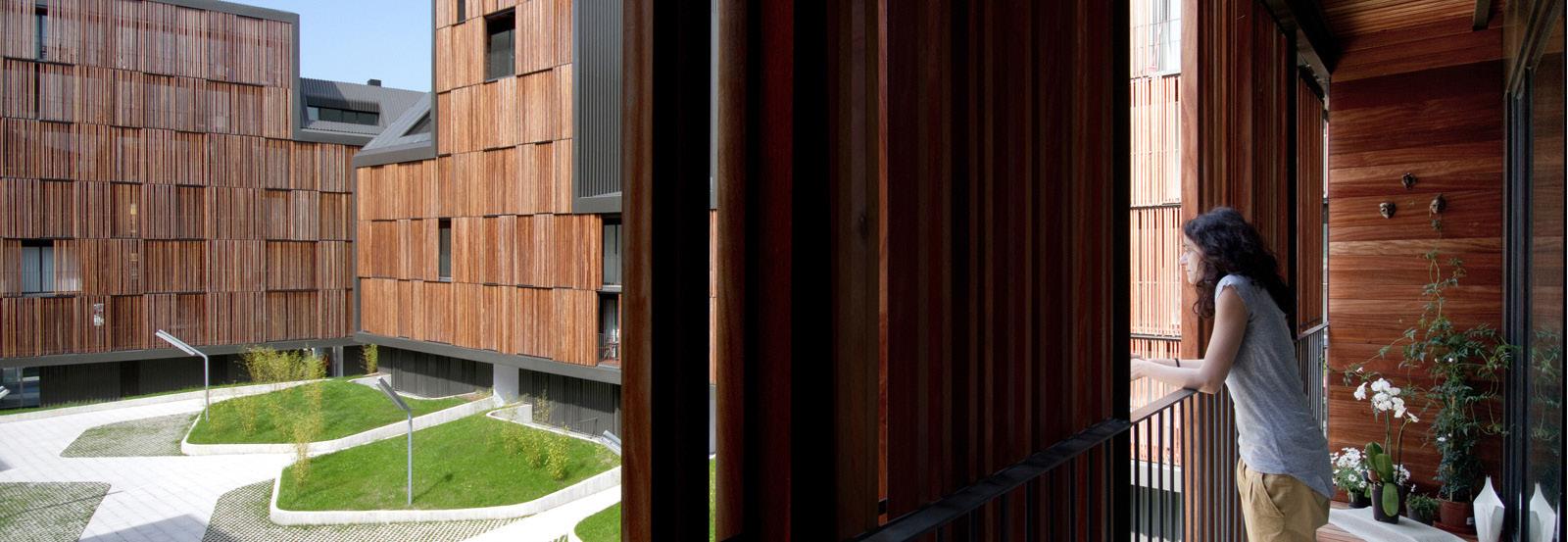

Mieres Social Housing Images : ArchDaily

Dans le projet de Zigzag Arquitectura, les résilles sont fixes. Le projet « politesse urbaine » propose une réelle réinterprétation de ce type de résille en faisant enter un élément mobile couplé à un non-mobile pour donner du rythme en façade et apporter un élément aléatoire. Voir détail technique

PLAN 1er étage/3e étage

PLAN 5e étage

Plan de rez-de-chaussée

1. Rue du Bon Pasteur, Lyon

2. Rue de la Montée du Lieutenant Allouche, Lyon

3. Résidence étudiante

4. Jardin communautaire

5. Faille d’accès principale au projet

5. Montée piétonne vers le plateau de la CroixRousse

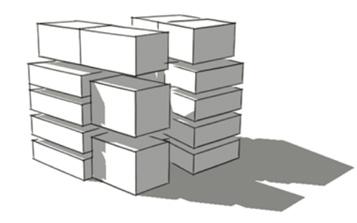

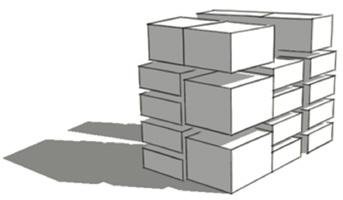

Croquis d’assemblage programmatique

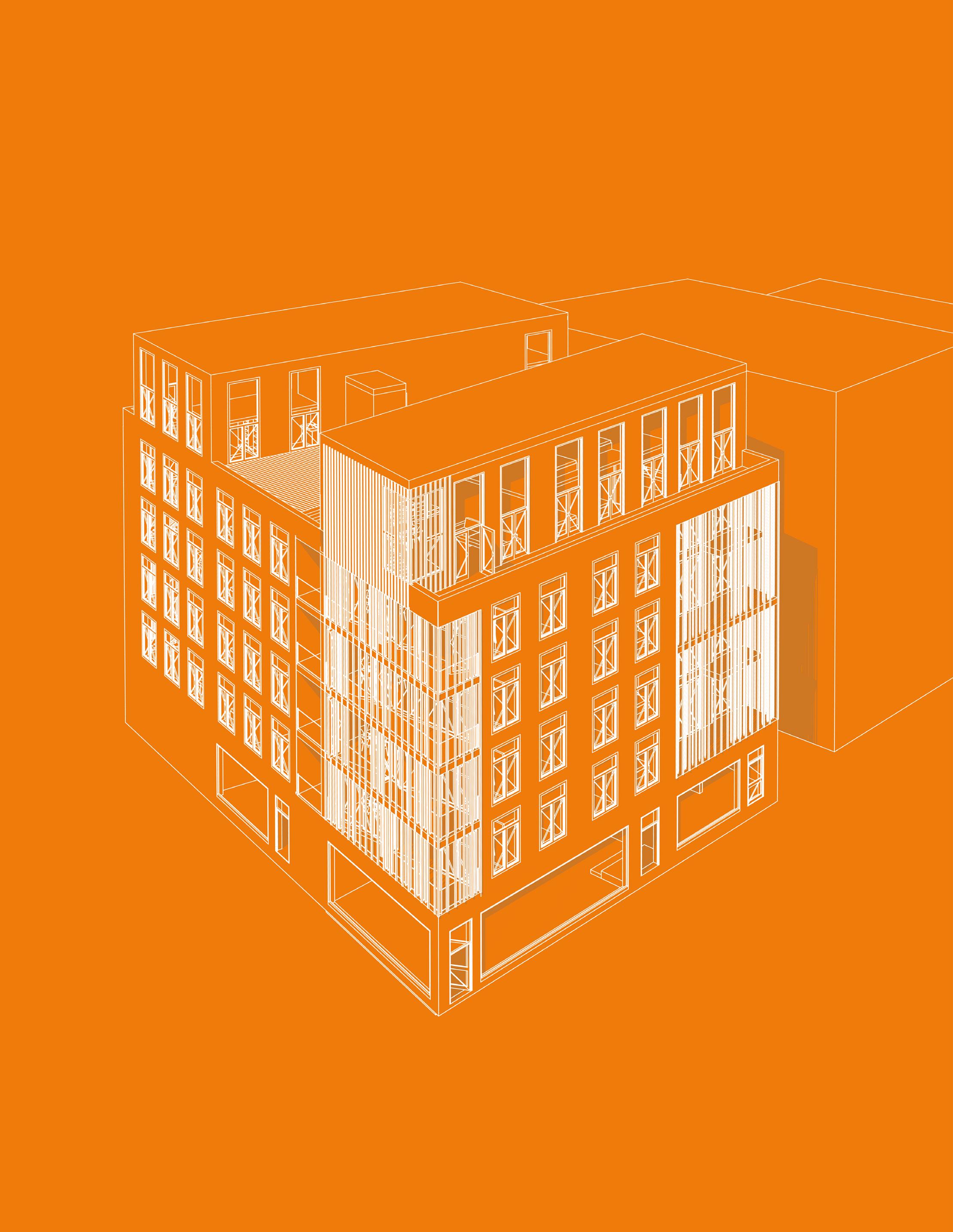

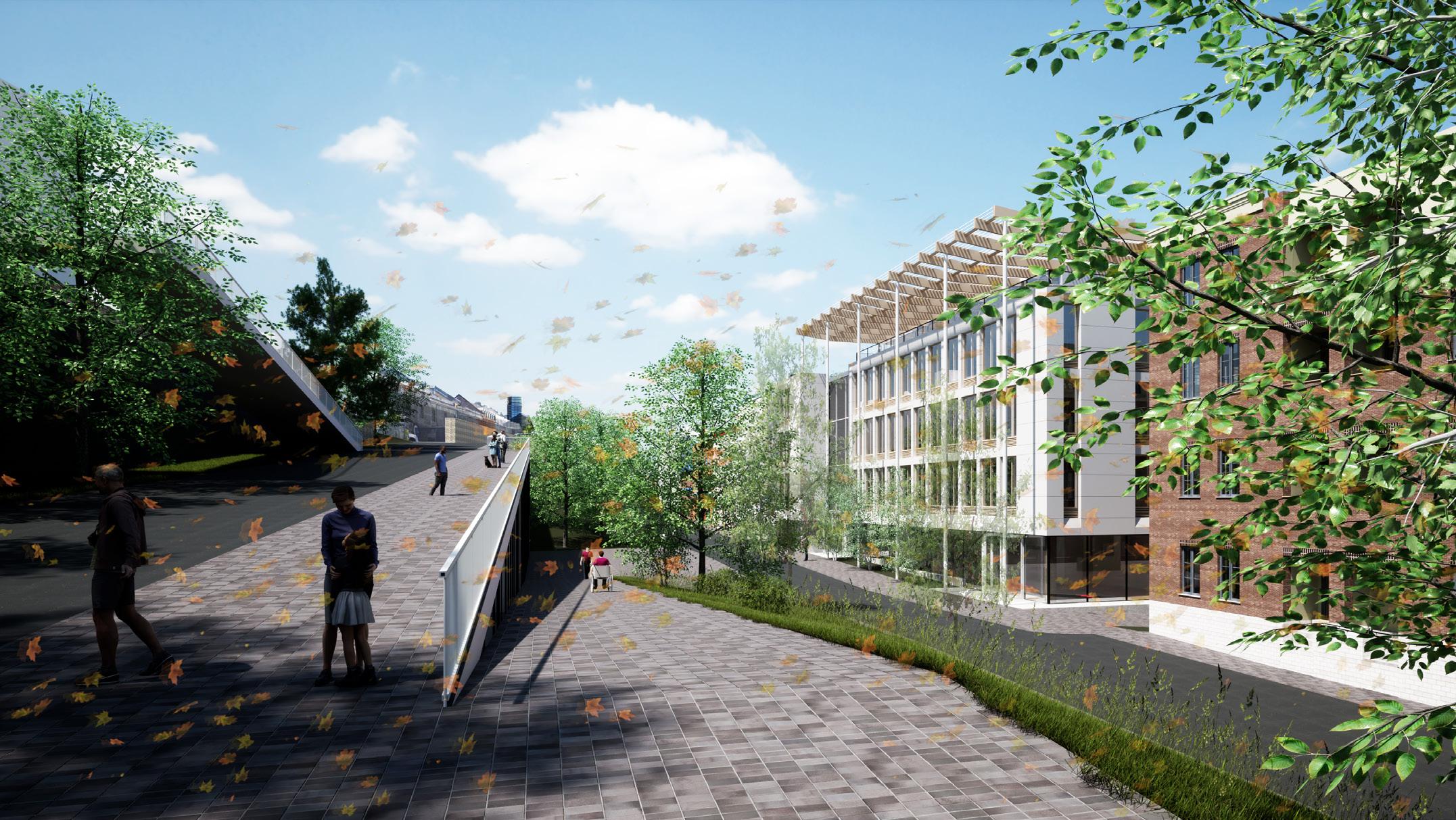

Vue à l’angle de la rue du Bon Pasteur et de la montée du lieutenant Allouche. (droite)

Vue à l’angle de la faille d’accès principale (gauche) sans échelle

PLAN rez-de-chaussée

La maison entre deux murs

RÉSIDENTIEL UNIFAMILIAL + STUDIO VILLE DE LYON

Le programme imposé est la réalisation d’une maison pour un couple et deux enfants. Par ailleurs, la maison doit comprendre un studio de travail pour l’un des membres du couple qui souhaite travailler à domicile. Le concept de cette maison est de prendre parti de la présence de la pente pour découper les espaces tout en garantissant une lumière optimale. Le parti-pris architectural est de faire rentrer la lumière en RDC au moyen de deux doubles-hauteurs successives traversées chacune d’une passerelle pour habiter le volume. Enfin, aucun obstacle ne gêne la perspective du séjour vers le jardin pour magnifier la stratification des espaces. C’est cette stratification des espaces couplée au parcours en S autour de la cour qui définit tour à tour chacun des lieux de la maison. Ces lieux sont agencés du moins intime vers le plus intime. C’est ainsi qu’en rez-de-chaussée le hall se trouve en recul vis-à-vis de la rue permettant la mise en scène de l’entrée dans la maison et la création d’un jardin de devant. Le studio donne quant à lui sur la rue. L’idée consiste à jouer avec la progression, la lumière, au travers des dilatations de l’espace et des variations dans le parcours pour réaliser une maison qui permettent de vire dans des espaces adaptés à leur destination tous en gardant une fluidité globale.

CONTEXTE

Ce projet se situe sur un site extrêmement long et exigu. Il s’agit d’un site de 6 m de large et 40 m de long en pente de 2 m entre le bas et le haut. Il est entouré de murs mitoyens aveugles de 6 m de haut. En bas, le site se raccroche à une rue, en haut, le site se raccroche à une petite ruelle. L’exercice consiste à aménager un espace pour une famille dans ce contexte tout en gérant l’apport de lumière et la pente.

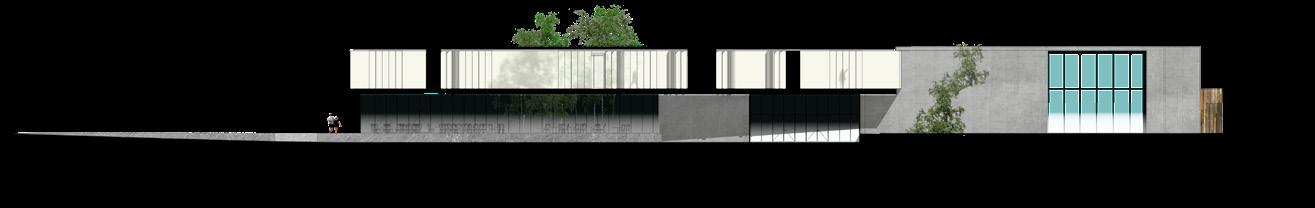

COUPES

PERSPECTIVES

1 4

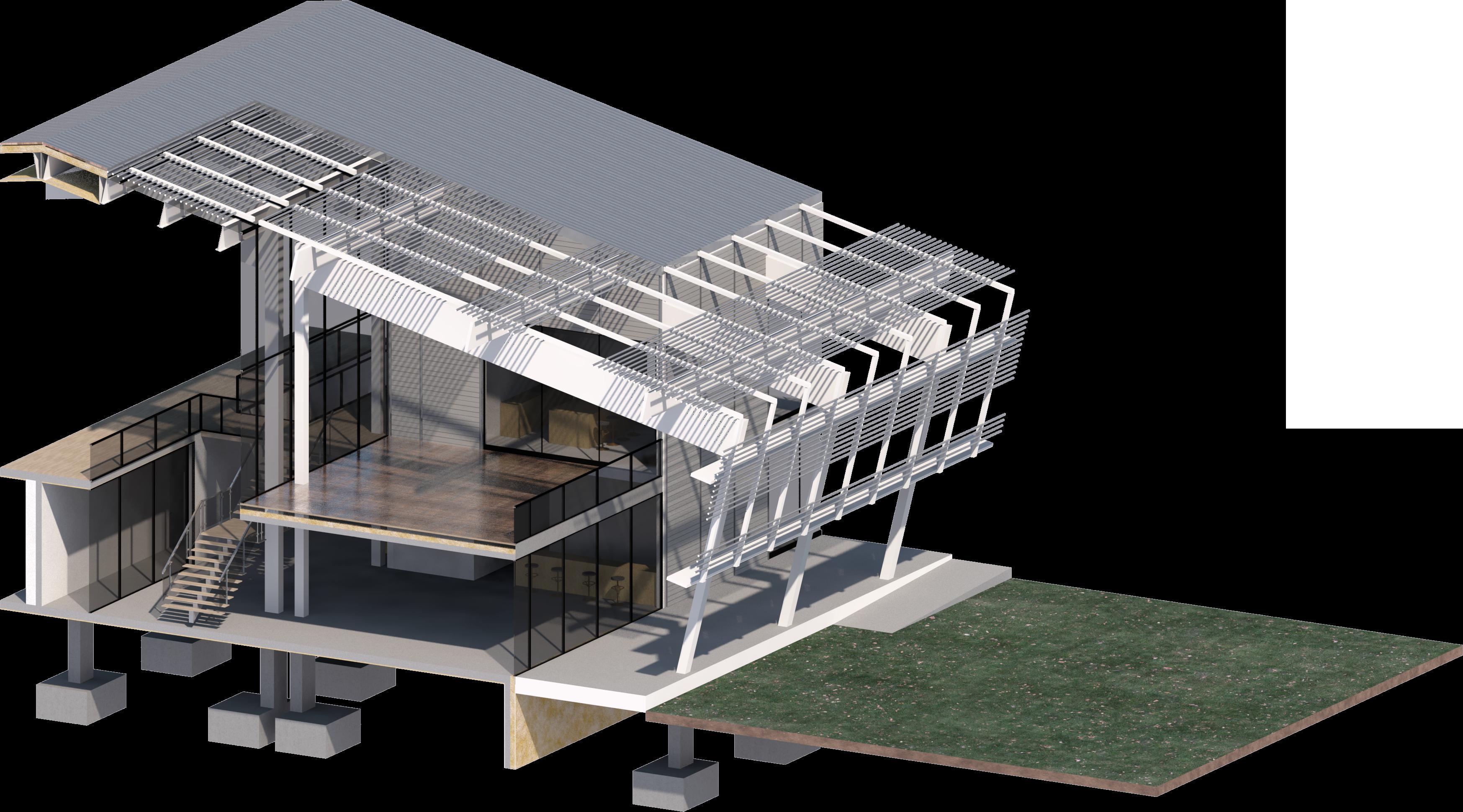

Coupe perspective longitudinale

Vue depuis la cuisine vers la salle à manger/salon.

2

3

Coupe transversale CC Dans le séjour regardant vers le bureau.

Coupe transversale DD Dans le salon/salle à manger regardant vers le jardin.
