CENTRO COMUNITARIO, MEJILLONES, CHILE
ARQUITECTOS: CAW ARQUITECTOS
PRESENTADO POR: HOKER CALDERON Y
LOREY SEQUEDA
DECRIPCION
El Centro Comunitario de Mejillones, Chile, es un espacio vital para la comunidad local. Este lugar funciona como un punto de encuentro multifuncional que promueve la participación, el desarrollo y la cohesión social. Ofrece diversas actividades, programas y servicios que abarcandesdeeducaciónyculturahastaapoyosocialyrecreación.
LOCALIZACION
MEJLLONES
REGIÓN DE ANTOFAGASTA CHILE
ANALISIS
ROSA
DE LOS VIENTOS
DEL SOL
FUNTE GOOGLEMAPS FUNTE SUNEARTHTOOLS FUNTE METEOBLUE FUNTE CANVA
C A R T A S O L A R
CONCLUSION
en la franja horaria del analisis se pudo observar que hay alturas solares elevadas como tambien bajas siendo la mas alta registarada fue de 67.06° y una azimut de 95.84° en el Solsticio de verano
CONCLUSION
La fachada norte en la mañana recibe poco sol.
En la tarde en el solsticio de verano, Equinoccios y el Solsticio de invierno en el noroeste hay mayor incidencia solar de la fachada.
CONCLUSION
La fachada sur recibe poca incidencia solar tantoenlamañanacomoenlatarde
la fachada oriente recibe mayor incidencia solar en el suroeste durantelamañana
CONCLUSION CONCLUSION FUNTE 3DSUN-PATH
lafachadaoccidenterecibemayorincidenciasolarenelnoroeste durantelatarde FUNTE 3DSUN-PATH FUNTE 3DSUN-PATH FUNTE 3DSUN-PATH
C A R T A G I V O N I
ZONADECONFORT
CONFORTABLEPERMITIBLE
CALEFACCIONPORGANANCIASINTERNAS
CALEFACCION POR APROVECHAMIENTO
PASIVODELAENERGIASOLAR
Dado el clima desértico costero, una estrategia bioclimática adecuada paraelCentroComunalMejillonespodríaincluir:
Incorporar elementos de sombreado, como toldos o vegetación, para protegereledificiodelsoldirectoyreducirlacargatérmica.
Implementar sistemas de captación y almacenamiento de agua de lluviaparaunusoeficientedelagua.
La propuesta se centra en abordar dos aspectos clave: la sucesión de envolventes y el clima favorable del lugar. ya que consta de un clima desértico con problemas ambientales de polución, radiación solar y vientos que llevan partículas y polvo, se plantea la estrategia de implementar múltiples capas de envolventes. Estas capas cumplen diversas funciones como desviar y filtrar el viento, proporcionar sombra y crear espacios intermedios protegidos y ventilados. Estos espacios se utilizan para patios y pasillos, aprovechando las condiciones climáticas favorables del desierto costero,contemperaturassuperioresalos15°Cdurantetodoelaño.
2 ¿ E L P R O Y E C T O N C O R P O R A A L G U N A D E E S T A S E S T R A T E G I A S A S U E N V O L V E N T E ? ¿ S E S A S Í C Ó M O L O H A C E ?
1 ¿ C U Á L E S T R A T E G A B I O C L I M Á T I C A E S L A M Á S A D E C U A D A P A R A L A L O C A L I D A D D O N D E E S T Á U B I C A D O E L P R O Y E C T O ?
FUNTE DRAJMARSH
A N A L I S I S C O S N T R U C T I V O Y B I O C L I M A T I C O D E L A S F A C H A D A S
la propuesta plantea la idea de múltiples pieles - envolventes que deflactan y filtran el vientoademásdeotorgarsombra.
Una propiedad clave de esta envolvente es su capacidad para ofrecer un alto nivel de aislamiento térmico, logrado mediante la incorporación de materiales aislantes en las capasinternasyexternasdelaenvolvente.
T I P O D E M A T E R I A L D E L A E N V O L V E N T E O P A C A ( I D E N T I F I C A R P R O P I E D A D E S T É R M I C A S )
En la fachada orientada al este, las ventanas practicables se han ubicado estratégicamente en vanoscontrolados,integradosenunmurodebloques aislados que forma una envolvente cohesiva para el edificio.

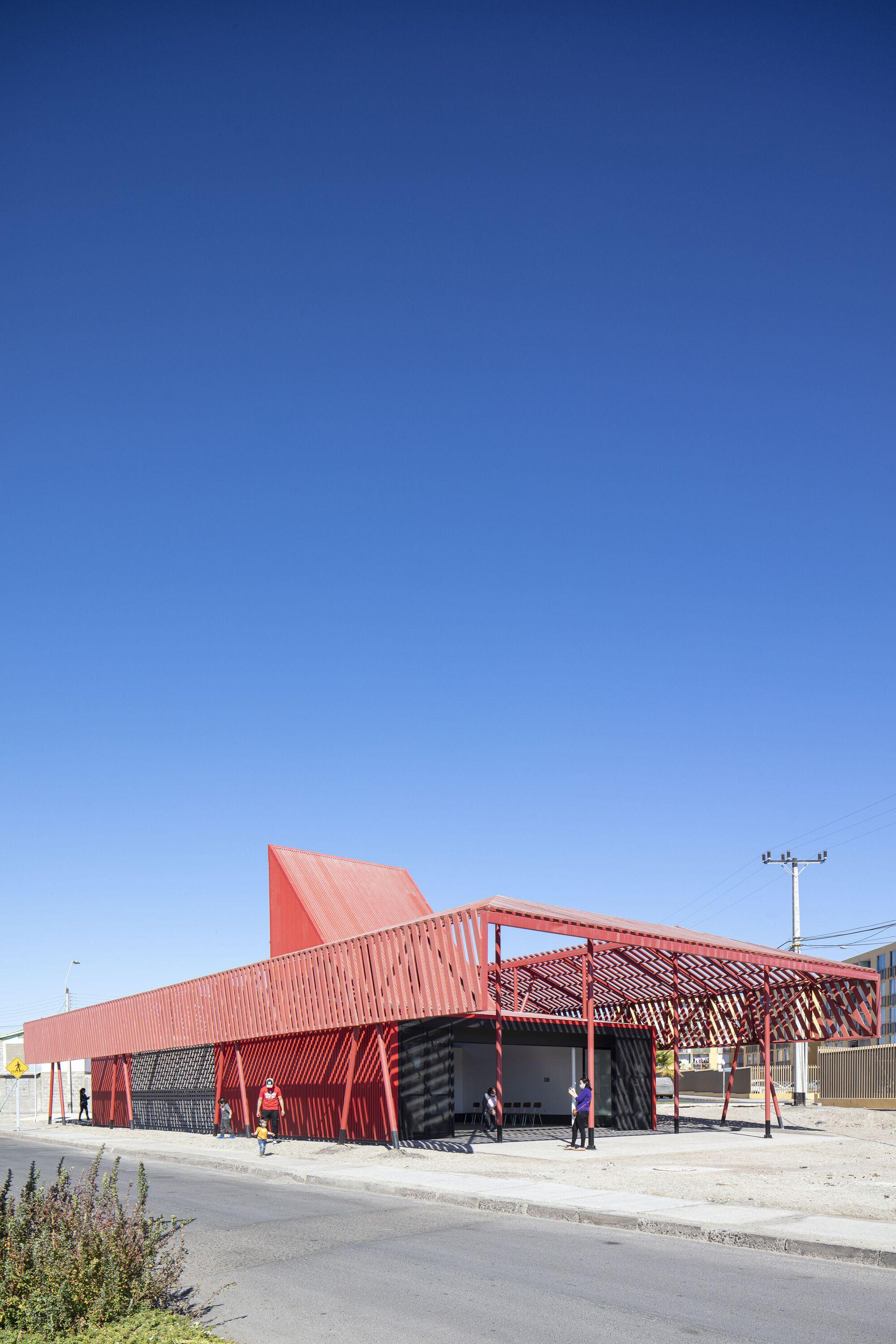

Una característica crucial es la presencia de una pérgola compuesta por un trillaje cubierto con un manto continuo de madera. Esta estructura rodea el edificio y su propósito principal es evitar la incidencia directa de la luz solar sobre la estructura. Esto proporciona múltiples beneficios al mantener una temperatura interior estable y generar áreas de sombratantoenelinteriorcomoenelexterior.
Es importante destacar que esta pérgola, con su diseño de trillaje y manto de madera, crea un patrón de sombras único que añade un carácter distintivo a la estructura. Este enfoque de diseño refleja una planificación reflexiva y estratégica, buscando optimizar la relación entre luz natural y sombra para mejorarelconfort
VANOS
O R I E N T A C I Ó N D E L A S V E N T A N A S Y P R E S E N C I A D E D I S P O S I T I V O S D E C O N T R O L S O L A R - S O M B R A
PERGOLA
Lafachadanortetienediversasfuncionesclaveenelproyecto:
Función climática: Diseñada para proteger el interior del edificio de los elementos climáticos, como el viento y la lluvia. Emplea materiales aislantes paraminimizarlapérdidadecaloreninviernoypropiedadesdesombreadoo reflectantesparareducirlagananciadecalorenverano.
Función energética: Contribuye a la eficiencia energética, usando característicasquereducenlademandadeenergíaparaacondicionamiento térmico. Aprovecha la luz solar para iluminación natural, disminuyendo la necesidaddeiluminaciónartificial.
Función de ventilación: Incorpora aperturas estratégicas para la ventilación natural,promoviendounambienteinteriorsaludablemedianteelintercambio deairefrescoylaeliminacióndelaireviciado.
Función de iluminación: Maximiza la entrada de luz natural al interior del edificio, reduciendo la necesidad de iluminación artificial y mejorando la experienciadelosocupantes.
Además,lafachadanortecumpleconlosrequerimientosdecargaestructural, asegurandolaestabilidadyseguridaddeledificio.Estádiseñadaparasoportar cargasdevientoyresistirmovimientossísmicos.
F U N C I O N E S G E N E R A L E S D E L A F A C H A ( C L I M Á T I C A S , E N E R G É T I C A S , V E N T I L A C I C A R G A S E S T R U C T U R A L E
MUROS CALADOS ALTILLO CARGA ESTRUCTURAL ILUMINACION
Línea Exterior: La línea exterior es la primera capa que está en contacto directo con el entorno exterior. Este diseño, está compuesta por hormigón, material adecuado para proteger el edificio de las condiciones climáticasadversasyproporcionarunabarreracontrala lluviayelviento.
ZonaFuncional:Lazonafuncionaleslacapaintermedia de la fachada. En este diseño, incluye elemento como aislamientotérmico.
Línea Interior: La línea interior es la última capa que separa el interior del edificio del exterior. En este diseño, consiste en paneles de yeso. Su función es proporcionar una barrera final y un acabado estético para el interior deledificio
I N D I C A R S I L A F A C H A D A A N A L I Z A D A P R E S E N T A L A S 3 L Í N E A S D E D E F E N S A E N C A P A S S E P A R A D A S O S I F U N C I O N A N E N U N A M I S M A C A P A ( A . L Í N E A E X T E R I O R / B . Z O N A F U N C I O N A L / C . L Í N E A I N T E R I O R )
Línea exterior de hormigón
Línea interior de yeso
Zona funcional de aislante termico
M A T E R I A L I D A D D E L A S C A P A S ( A . L Í N E A E X T E R I O R / B . Z O N A F U N C I O N A L / C . L Í N E A I N T E R I O R )
estructura
de soporte de la fachada y como se conecta con la estructura portante del edificio
