ARQUITECTURA Y URBANISMO [PUCP]

PORT AFOL IO

LISSETH ARAUJO

ACERCA DE MI

31/07/2001

971 169 238

lisseth.araujo@pucp.edu.pe

Lima, Perú

Mi nombre es Lisseth Araujo y actualmente, estoy cursando la carrera de Arquitectura y Urbanismo en la Universidad Pontificia Universidad Católica del Perú (PUCP). Me destaco por mi habilidad para adaptarme rápidamente a diversas situaciones y por mi enfoque en el trabajo en equipo. Soy una persona responsable y siempre estoy dispuesta a ampliar mis conocimientos.

Busco obtener una experiencia laboral significativa que me permita contribuir de manera constructiva al campo arquitectónico. Estoy comprometida a aplicar mis habilidades y conocimientos en distintas áreas para hacer una diferencia positiva. A continuación, compartiré una selección de mis mejores trabajos realizados durante mi tiempo en la universidad.

HABILIDADES PERSONALES

Buena comunicación

Trabajo en equipo

Resolución de problemas

Creatividad

Responsabilidad

Empatía

LISSETH ARAUJO FORMACIÓN

Agosto 2019 - Actualidad

Pontificia Universidad Católica Del Perú - PUCP

Enero 2021 - Actualidad

Centro de Idiomas PUCP - ICPUCP Inglés intermedio

Enero 2021 - Actualidad

Centro de Idiomas PUCP - ICPUCP Inglés intermedio

PARTICIPACIONES

Comisión de difusión CEFAU PUCP- Área de diseño

Workshop Limapolis 2023: Derecho a la vivienda

Workshop Limapolis 2124: Futuros de la ciudad popular

HABILIDADES PROGRAMAS

AutoCAD

Sketchup

Archicad

Revit

Photoshop

Illustrator

Indesing

Microsoft office

Enscape

CONTENIDO

01 02 03

CENTRO CULTURAL DE ATE

VIVIENDA DE ALTA DENSIDAD CAYMA VIVIENDA COLECTIVA

0405

06 MIRADOR CAMANA MIRADOR PUCALLPA LIMA NORTE

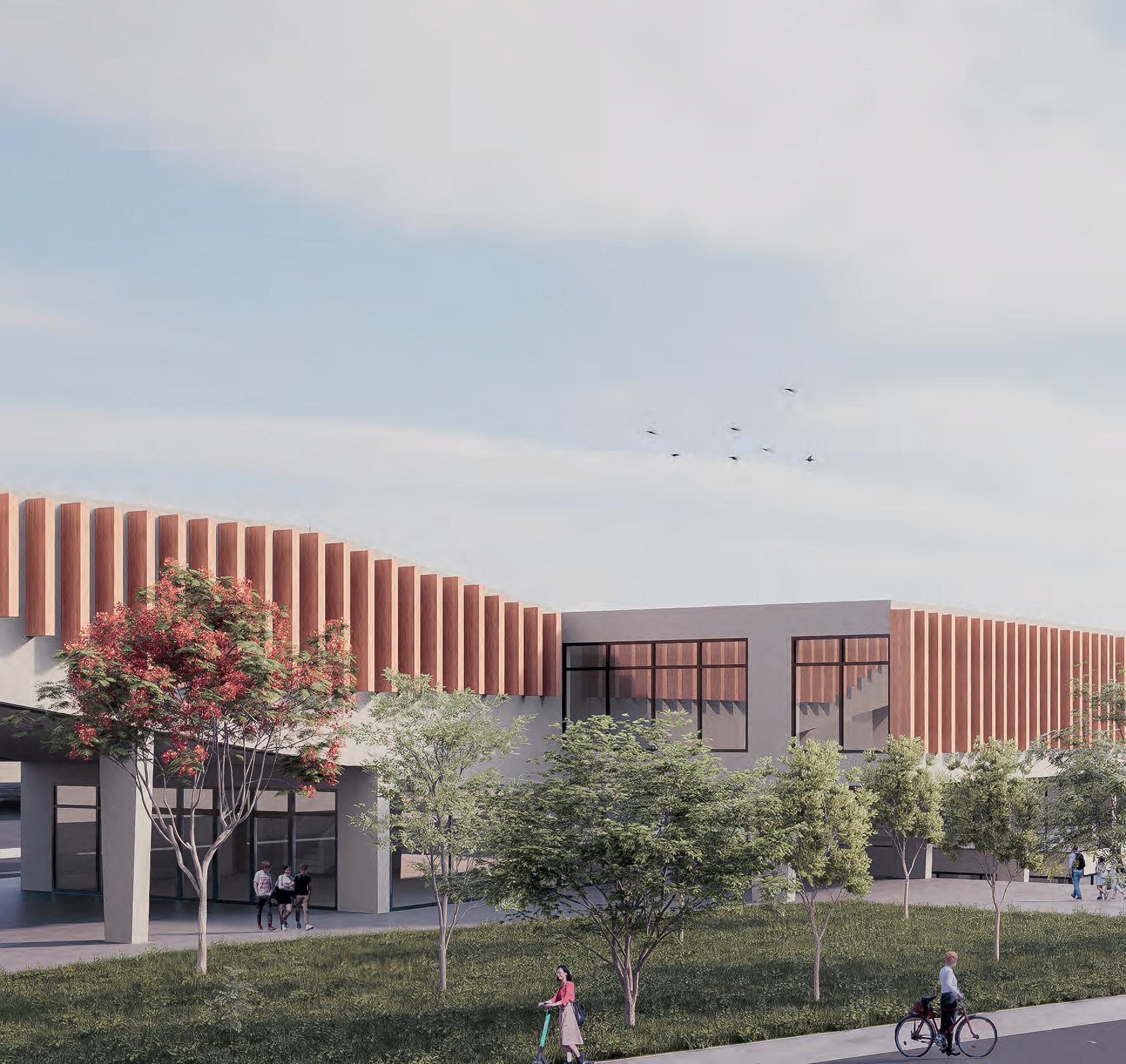

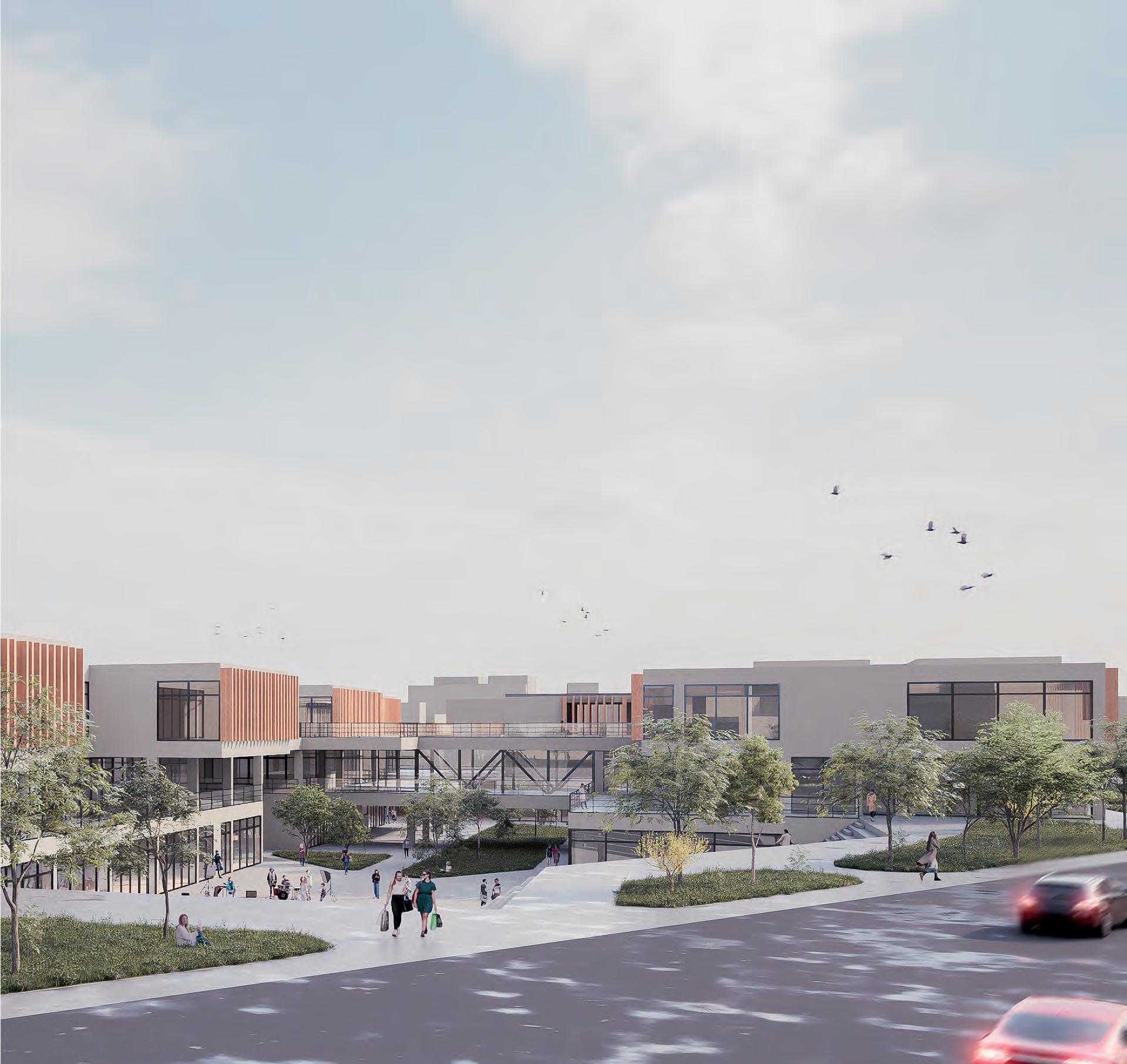

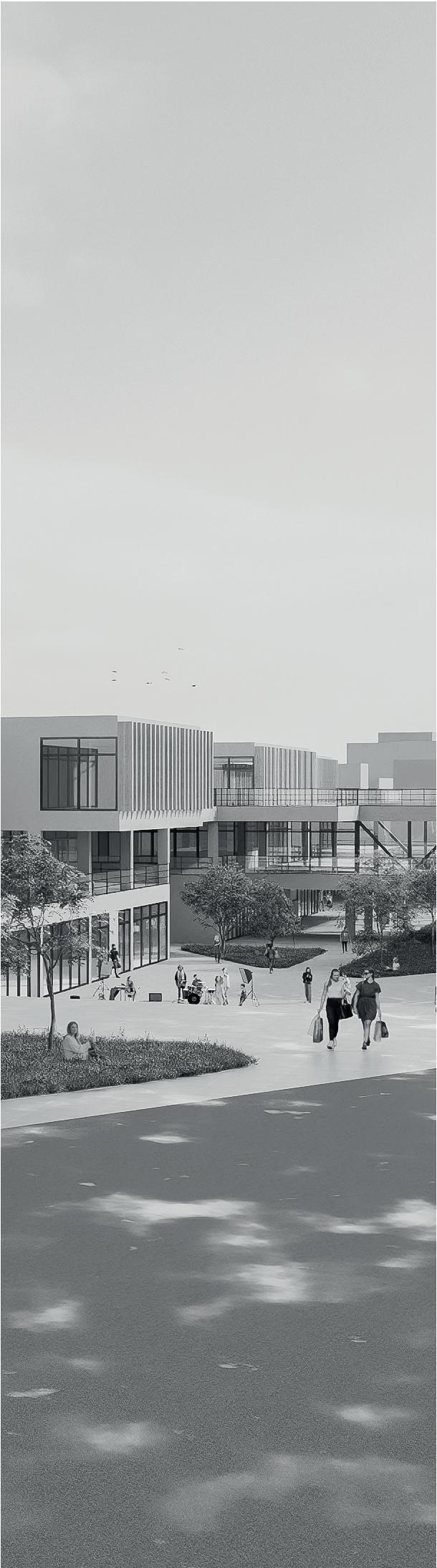

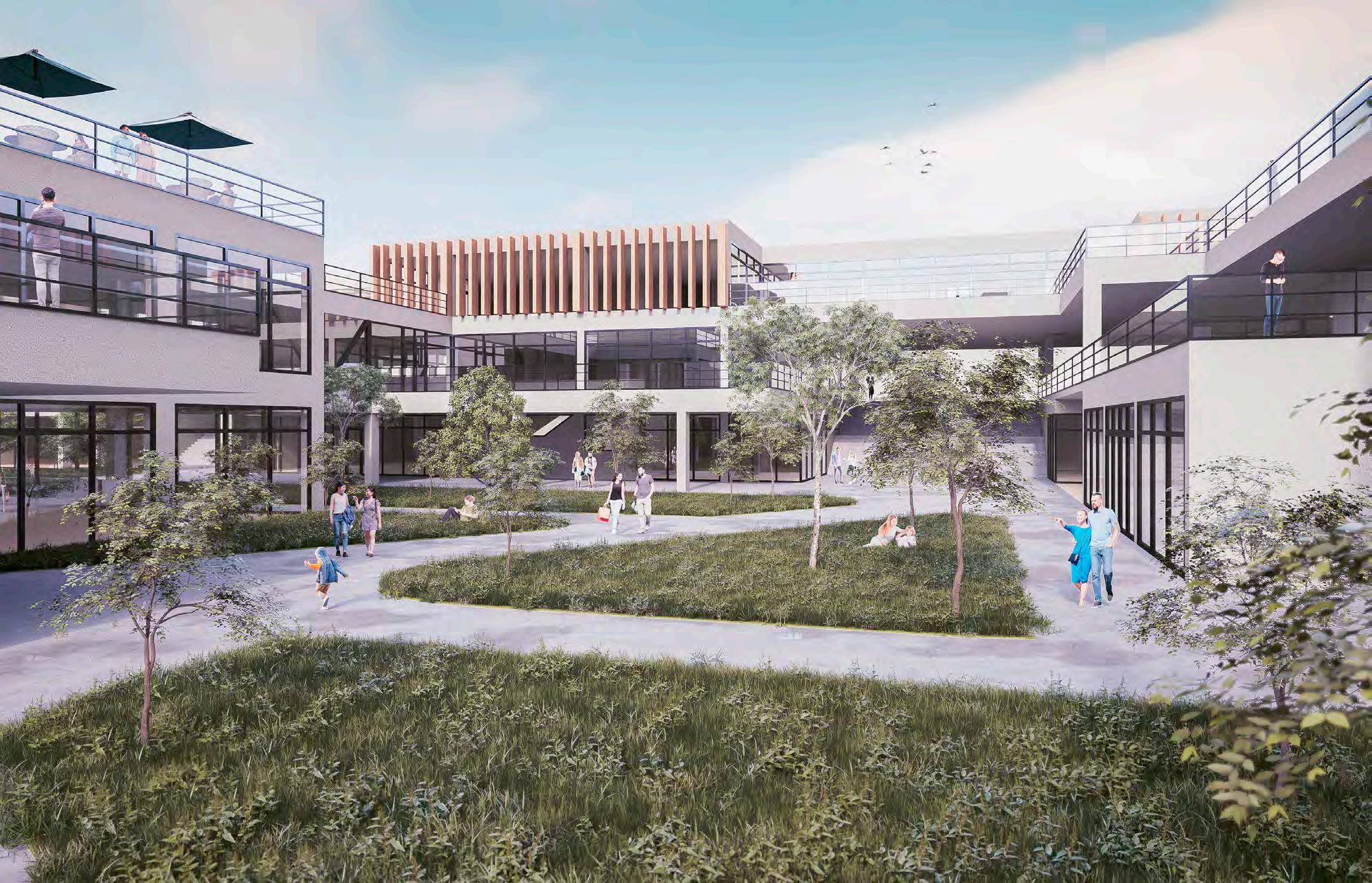

ESTACIÓN CENTRO CULTURAL ATE

AÑO: 2023

CURSO: TALLER 8

DOCENTES:

MANUEL FLORES

GUSTAVO DÍAZ

FREDY MIRANDA

El proyecto se ubica en una estación de la Línea 2 del metro, específicamente en la Municipalidad de Ate, un distrito que se caracteriza por recibir a una significativa población migrante. Esta situación ha propiciado el desarrollo de nuevas dinámicas culturales, destacando los eventos folclóricos, aunque su realización se ve limitada por la escasez de espacios públicos de calidad. Ante esta realidad, se propone un plan urbano integral para transformar la estación en un nuevo centro metropolitano, denominado "Puerta Este de Lima", que albergaría diversas actividades culturales vinculadas a la historia y cultura de Ate. En este marco, se destaca el parque cultural de Ate como el epicentro de la propuesta, concentrando programas culturales como una plaza cívica para eventos, un auditorio de escala metropolitana, talleres de pintura y danza, una biblioteca, y aulas y talleres flexibles para la comunidad. La configuración de estos programas busca crear una espacialidad que abarque desde espacios públicos hasta privados.

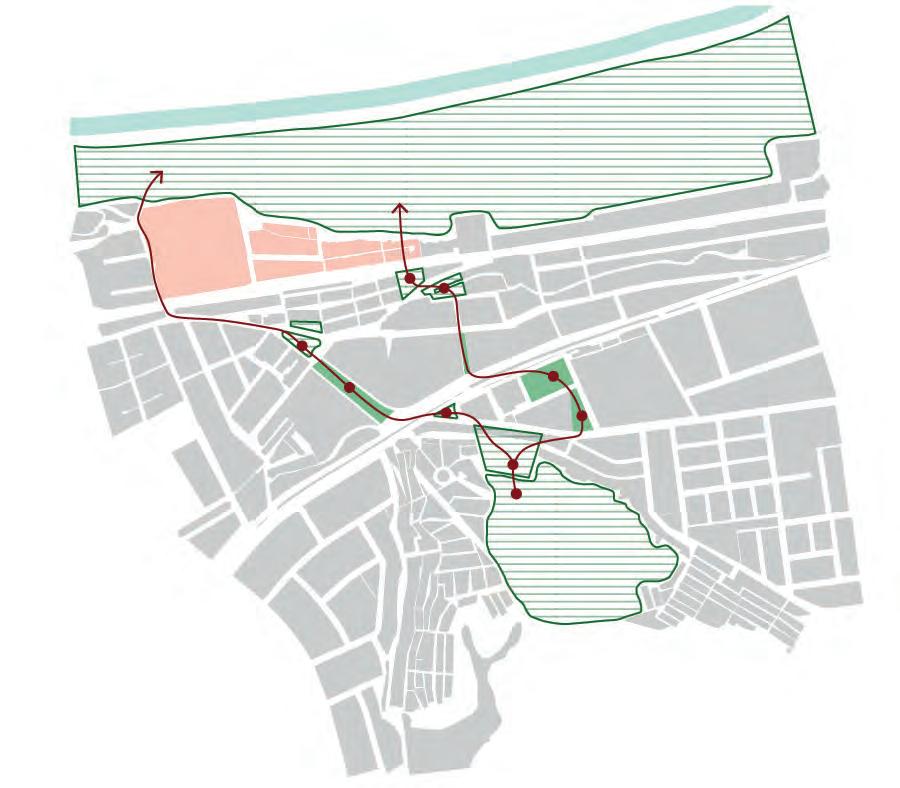

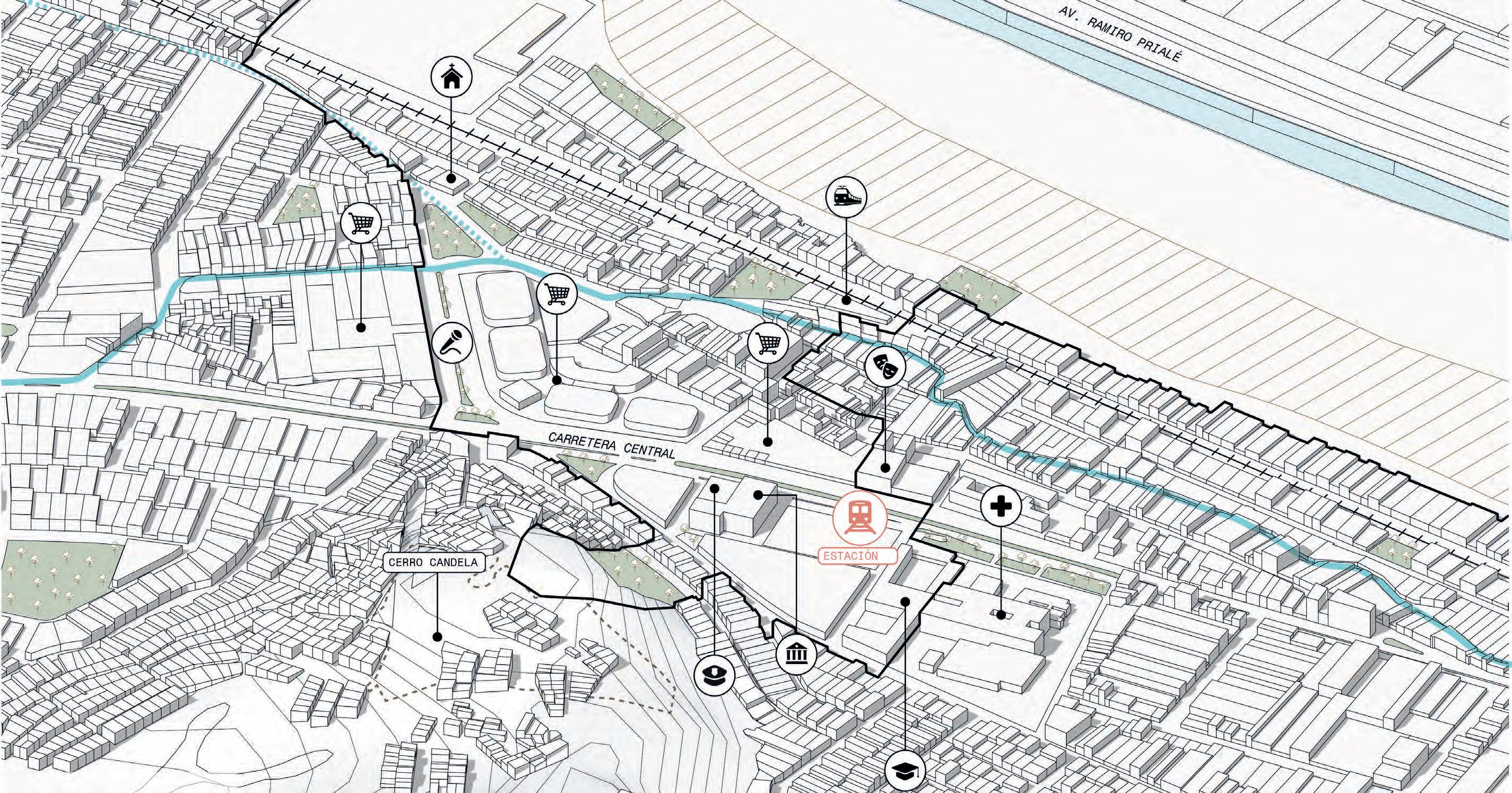

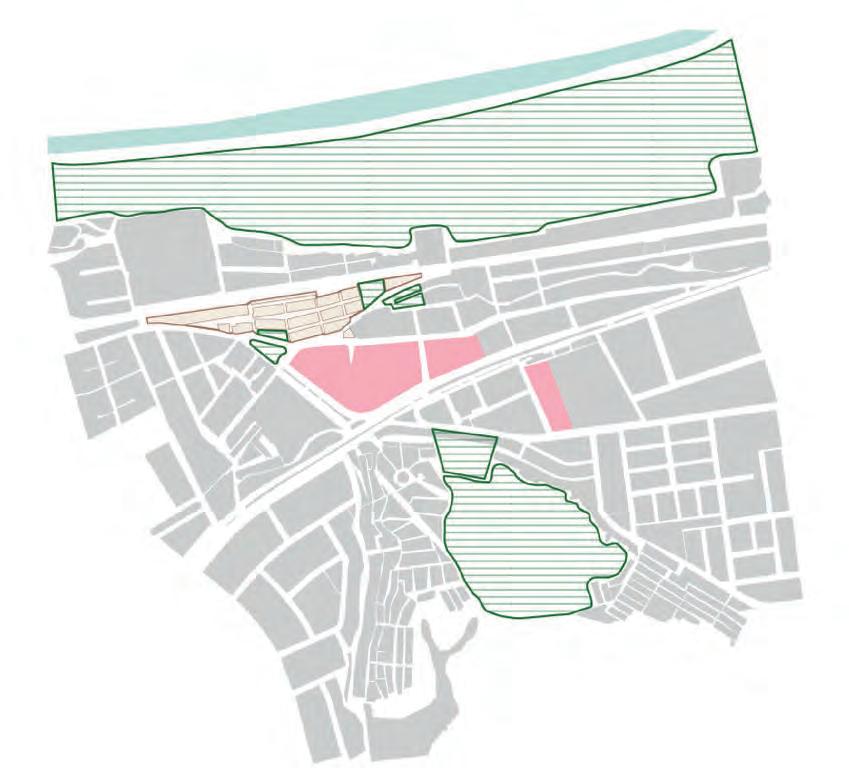

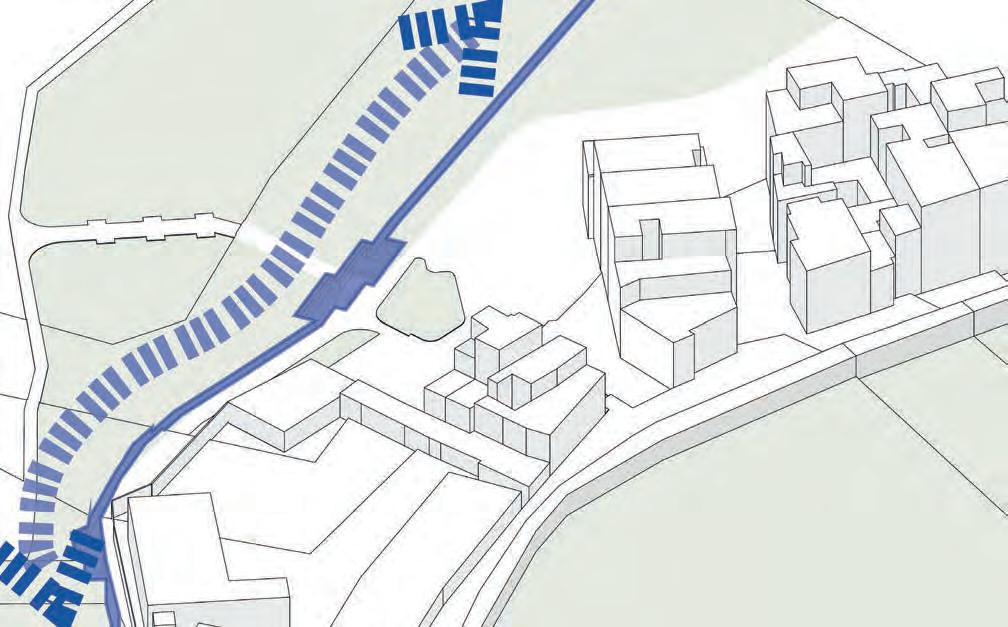

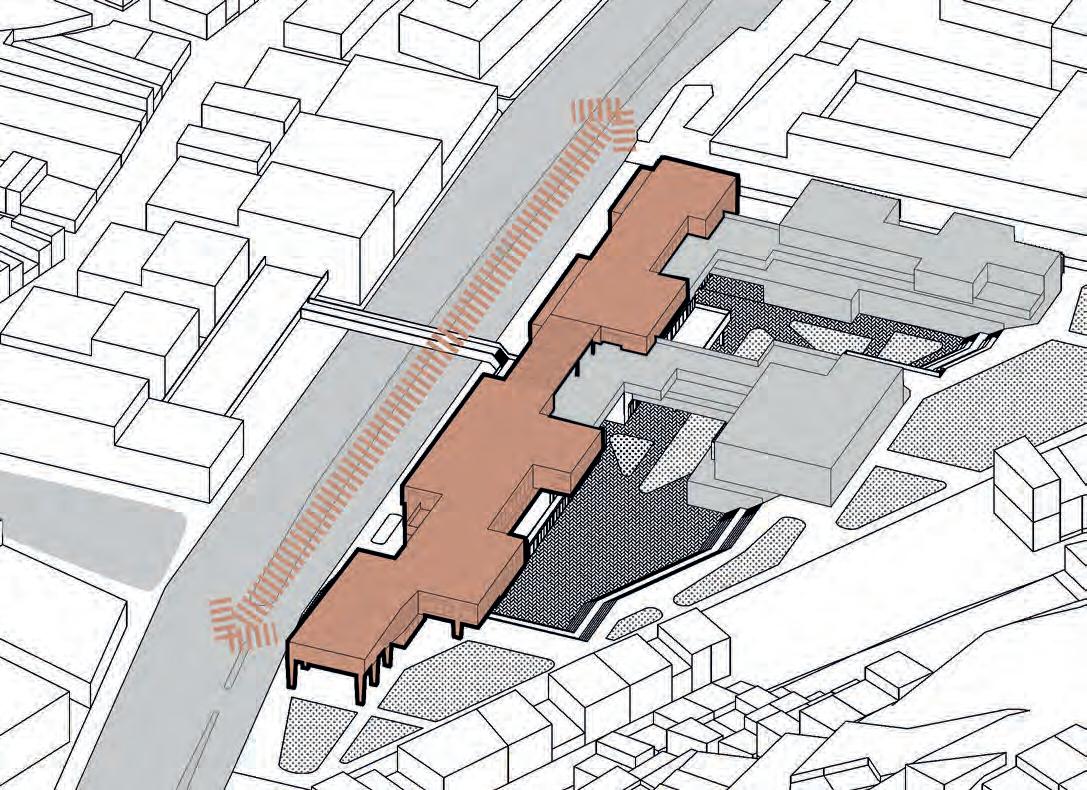

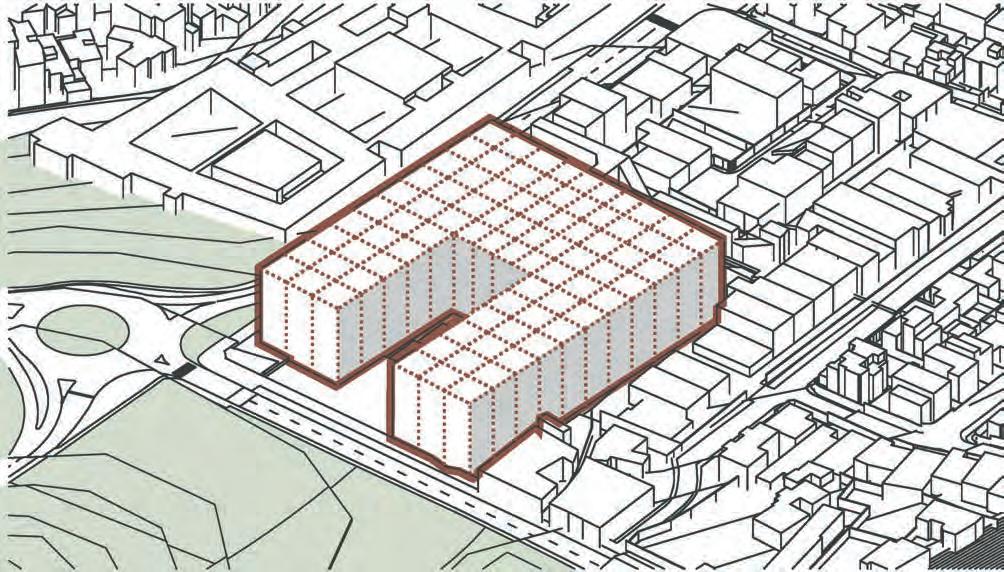

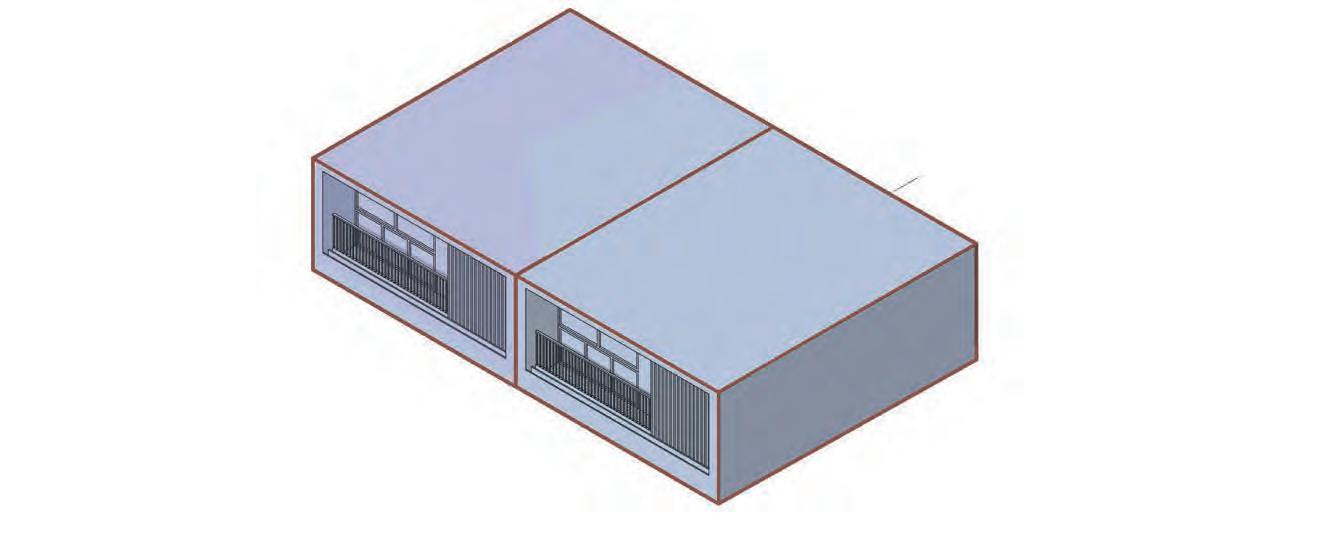

[ISOMETRÍA] [Situación actual del distrito de Ate, escala barrial]

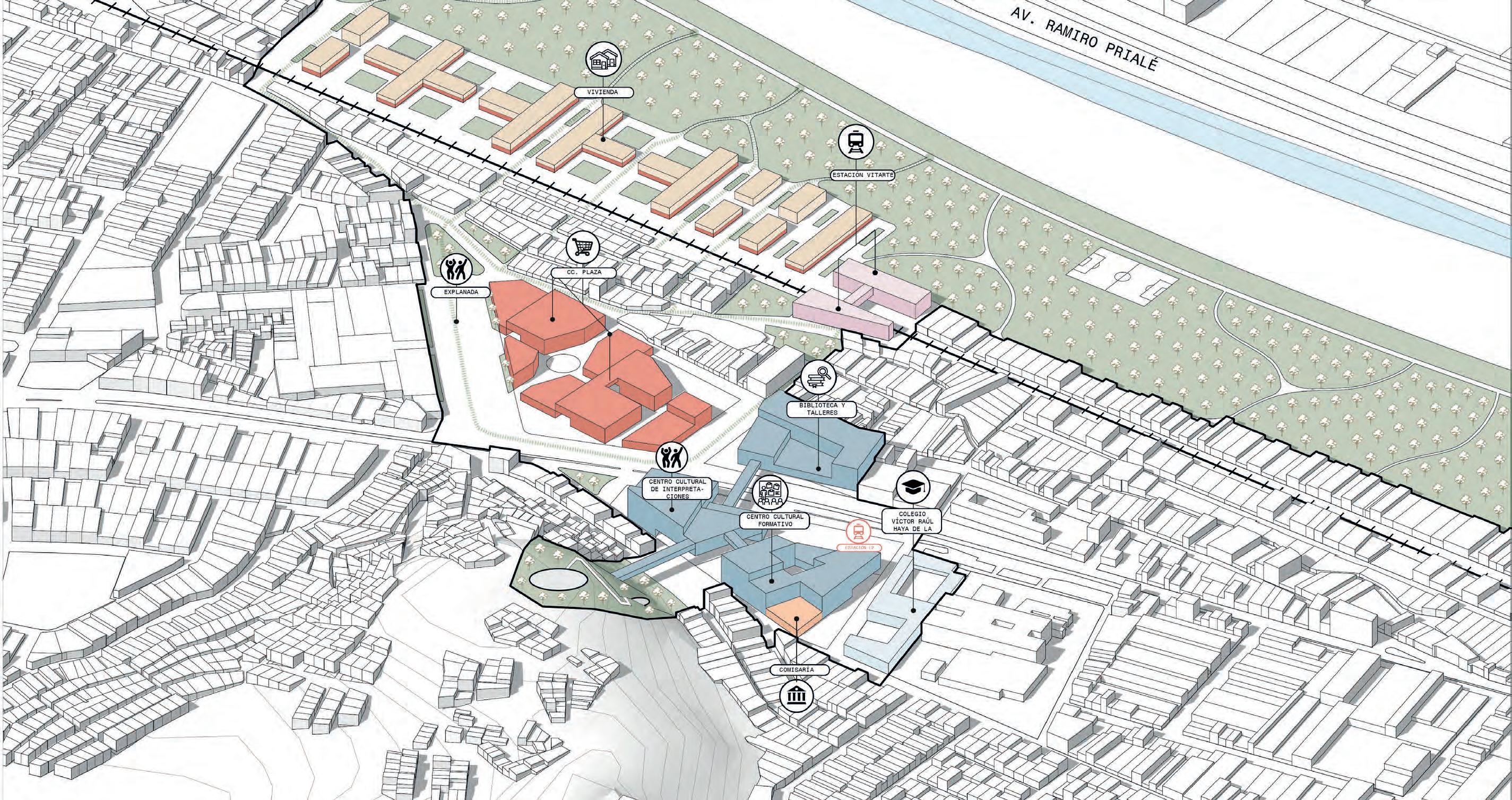

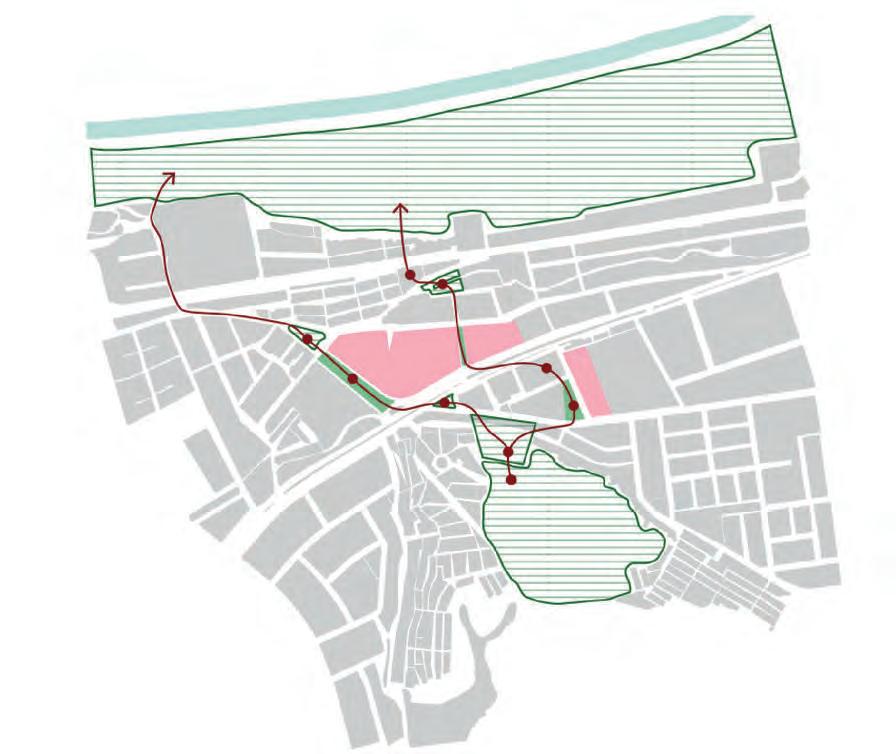

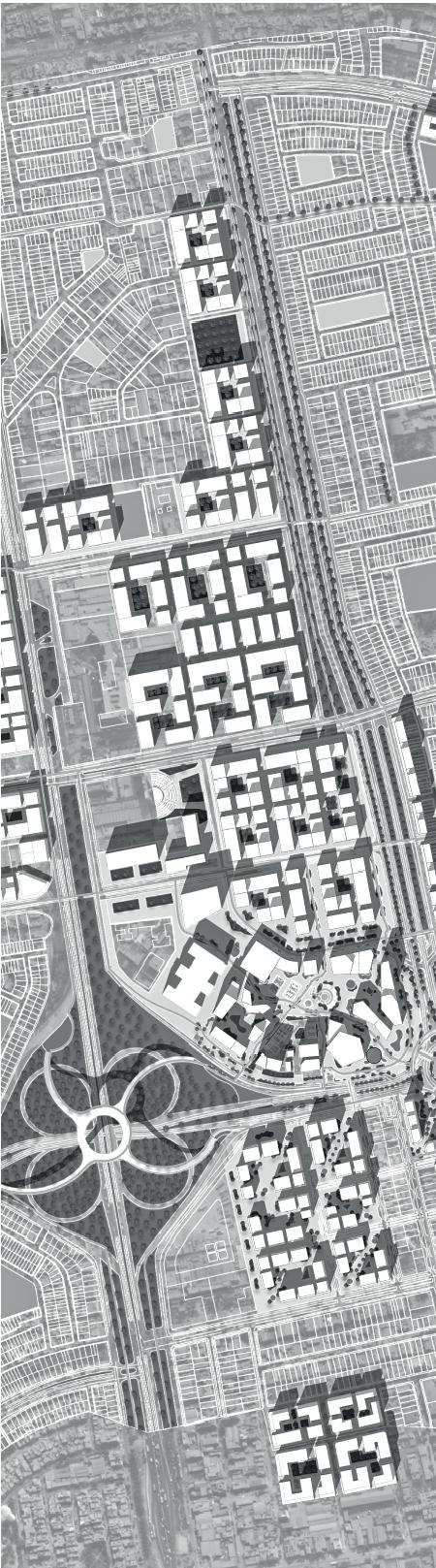

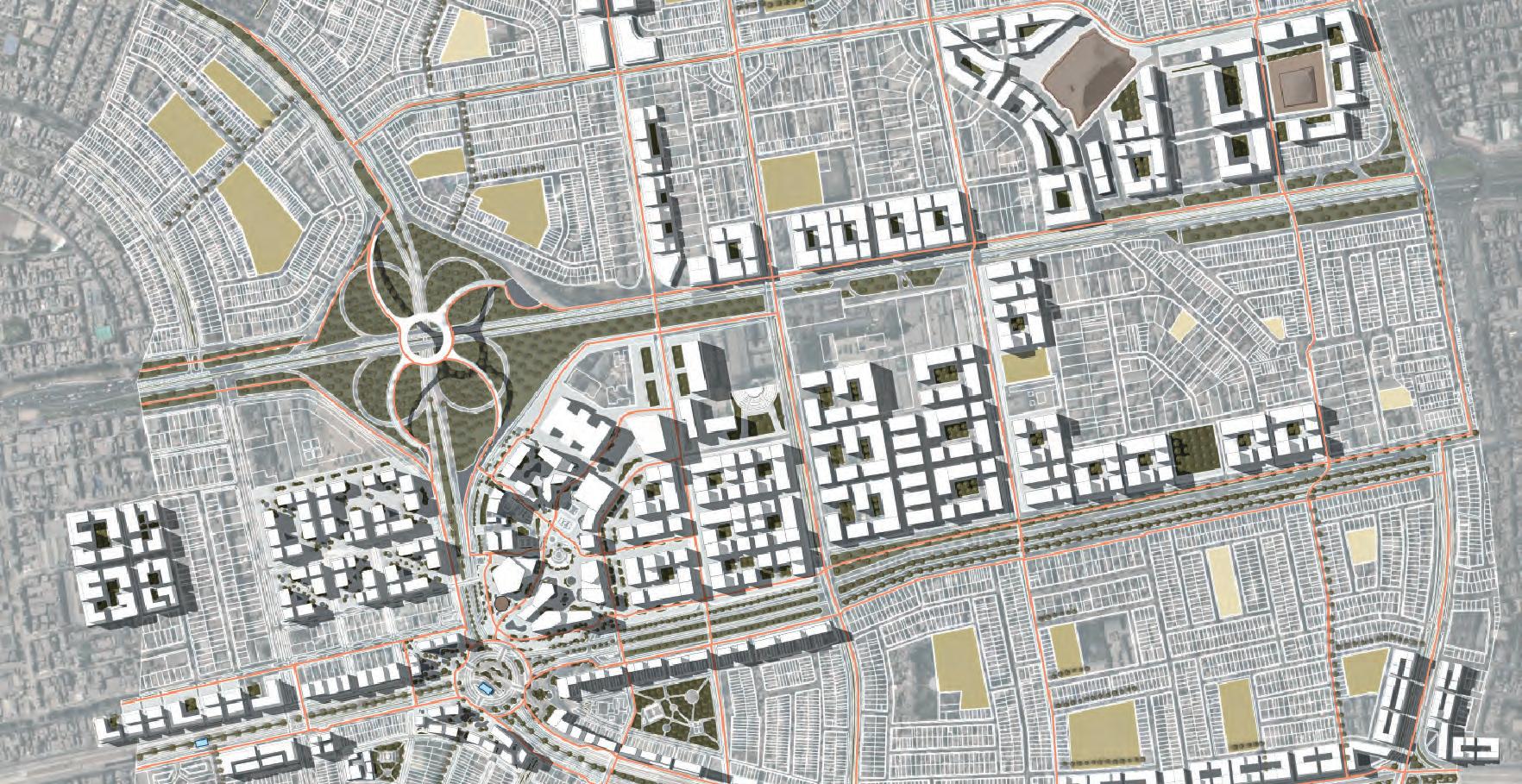

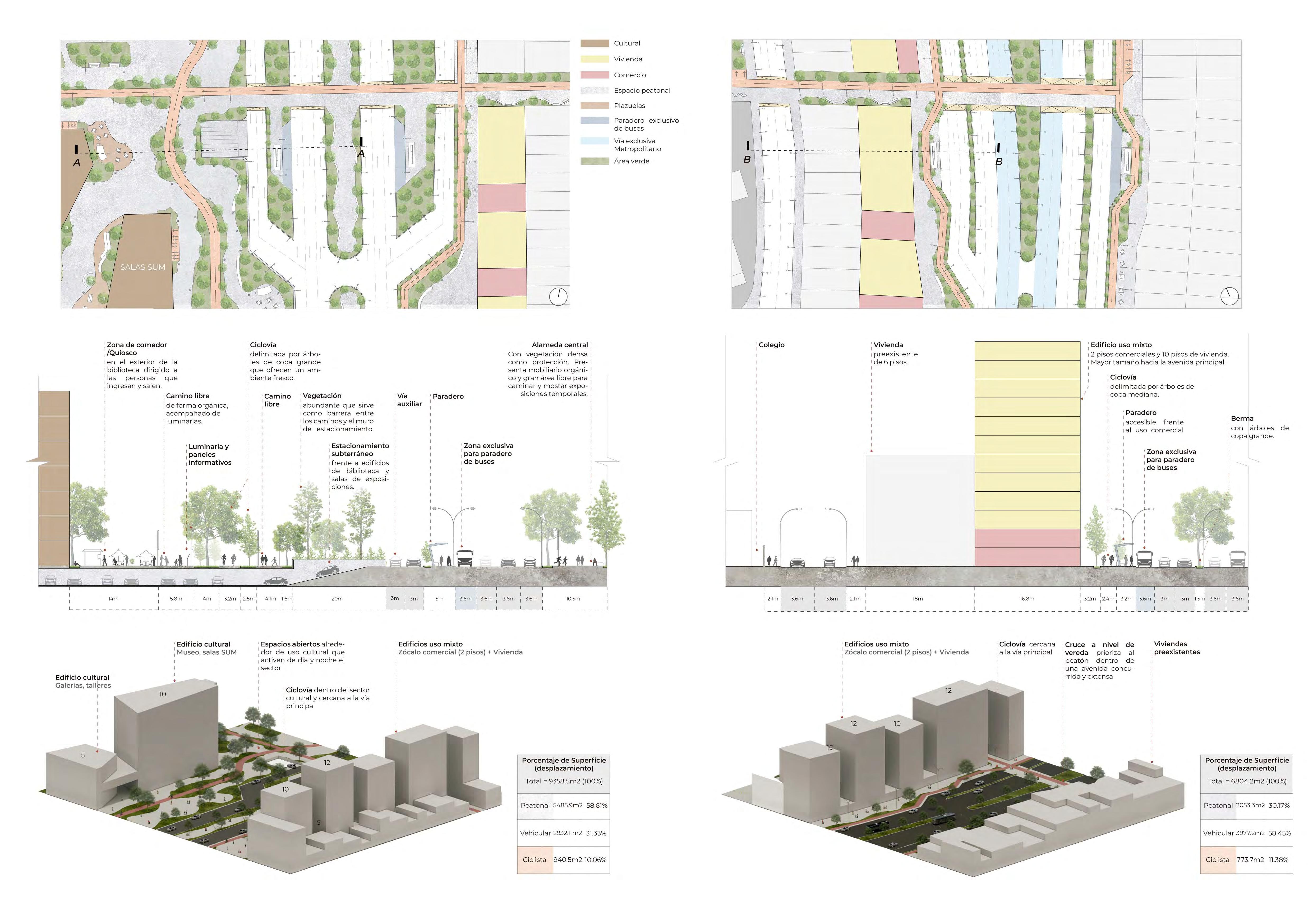

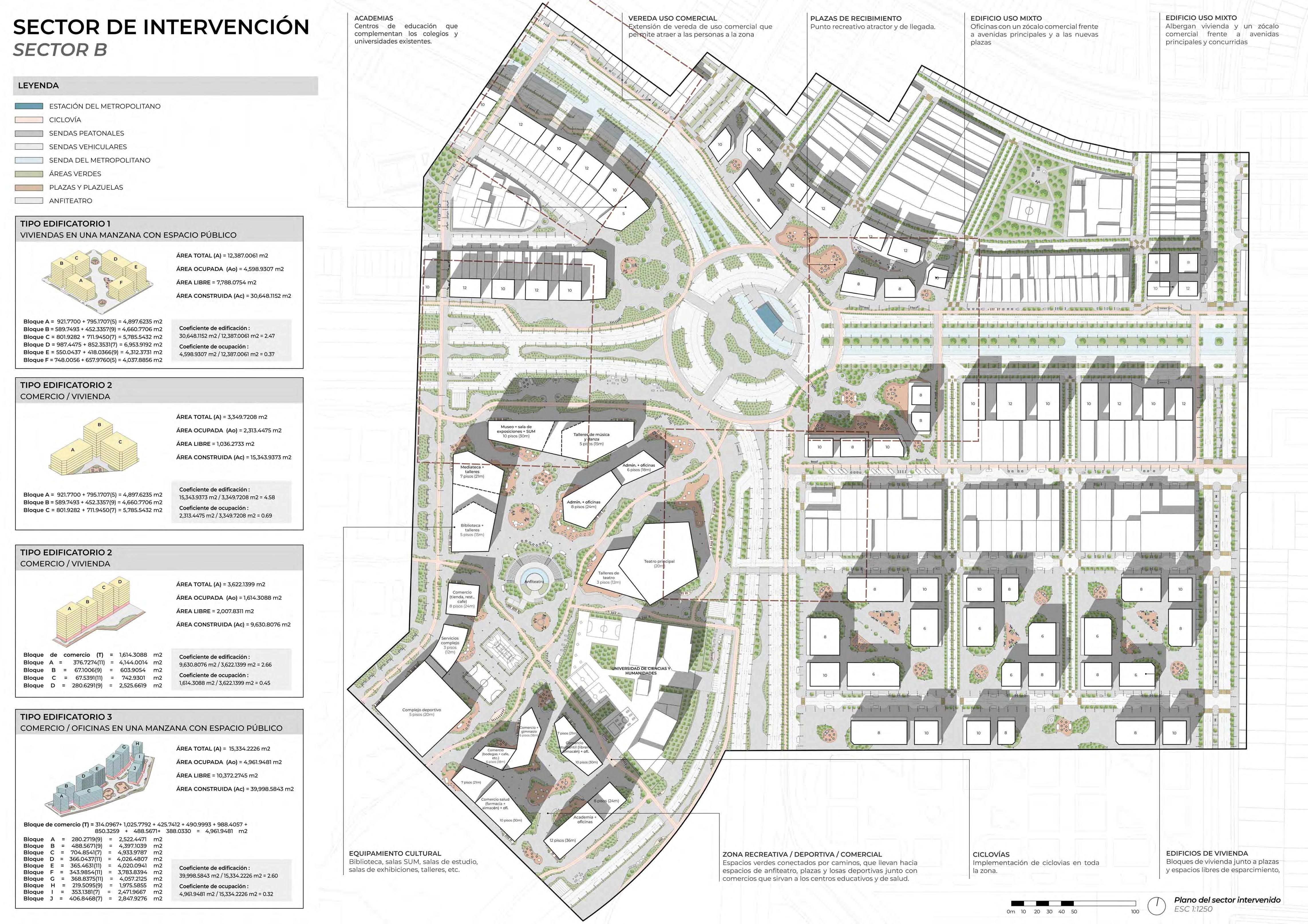

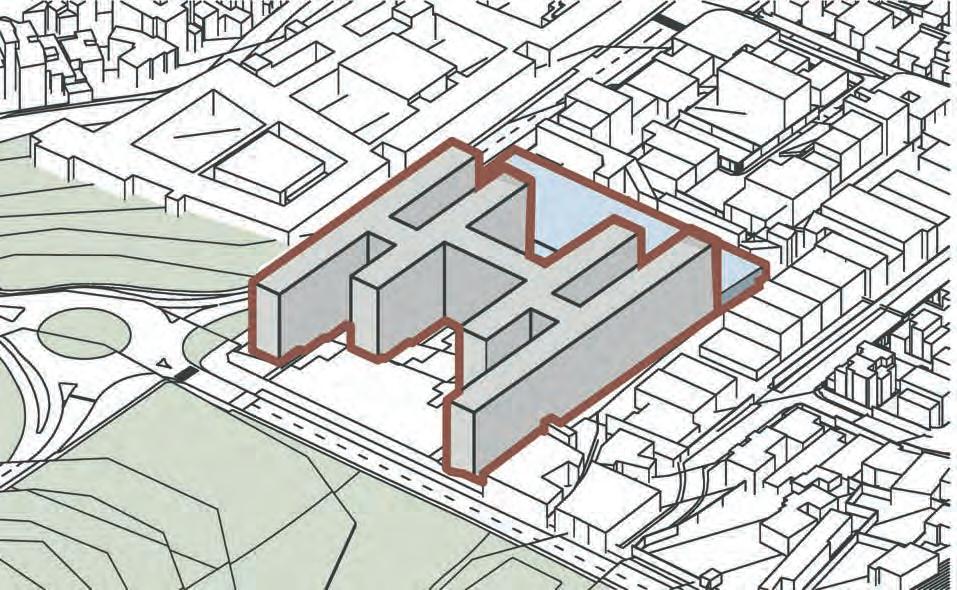

[ISOMETRÍA] [Propuesta de plan integral para el distrito de Ate, escala barrial]

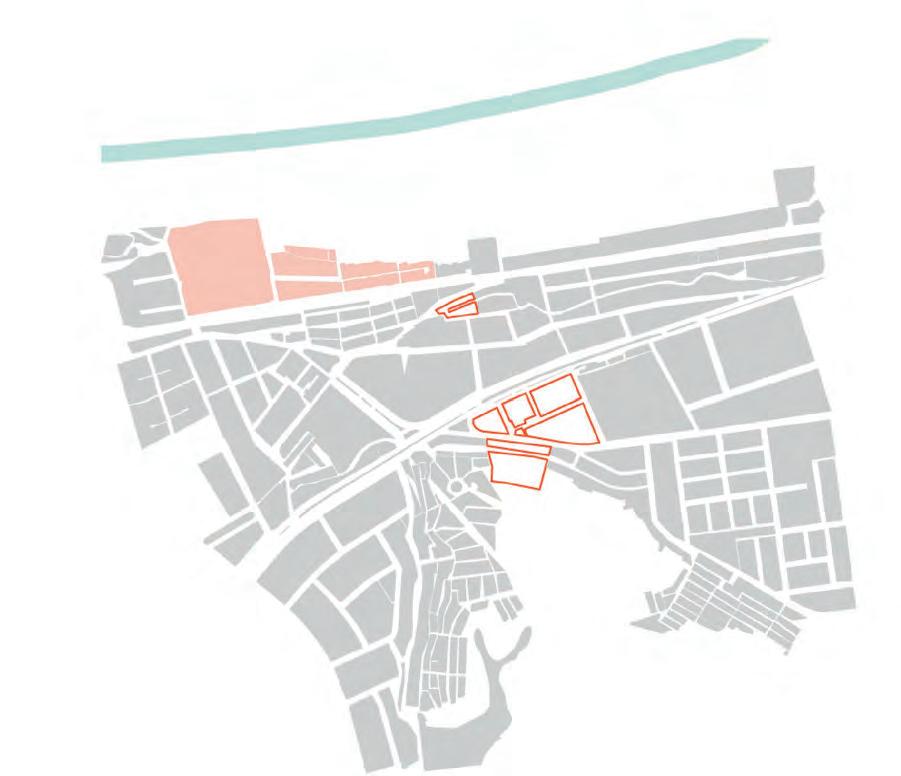

CONTEXTO

ESTRATEGIAS

1 2 3 4

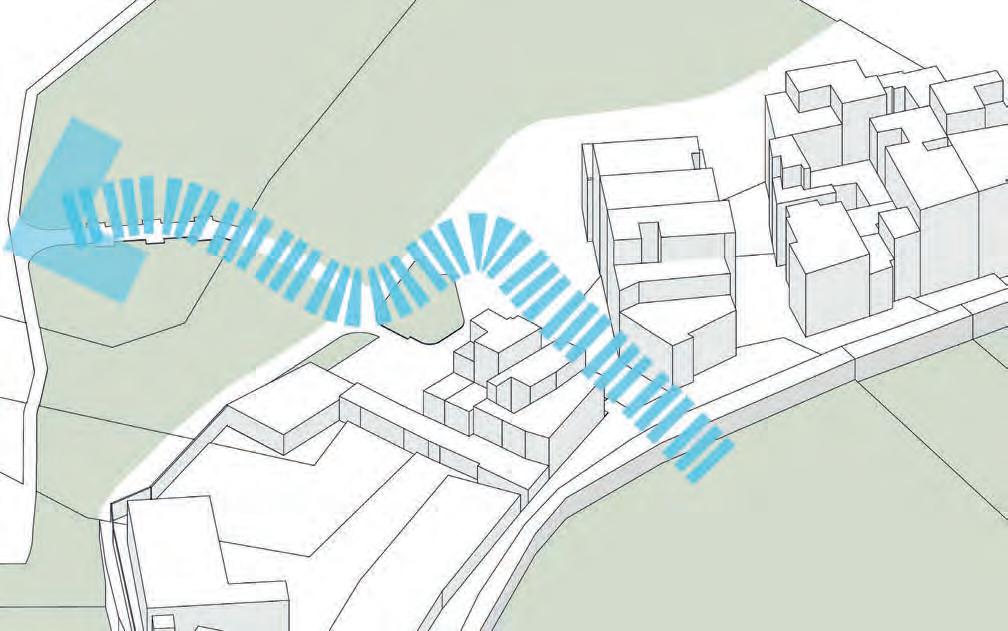

CONECTAR

A través de una secuencias de espacios abiertos, la ladera cerro Candela con la nueva estación de la línea 2 del metro de Lima y, a su vez, con la proxima estación de la línea del Corredor Ferroviario de Ate, terminando el recorrido en el parque ribereño

REVOLORAR

El patrimonio que significa el Barrio Obrero de Ate, junto con sus equipamientos emblemáticos como el Cine Vitarte, la antigua Estación Viatarte y la Capilla Santa Rosa a tráves de su disposición de los espacios abiertos dentro del paseo urbano propuesto.

TRANSFORMAR

Áreas verdes en desuso o espacios descuidados cercanos al Cerro Candela en áreas de esparcimiento para los habitantes del distrito, la Plaza Vitarte y el Mercado ODREPOMM en nuevos equipamientos comerciales que se relacionen con la secuencia de espacios abiertos propuestos y la trama urbana existente.

DENSIFICAR Y REUBICAR

Densificar las viviendas cercanas al río Rimac para brindar una mejor calidad de vida a los habitantes y generar aperturas que permitan la continuidad de la trama urbana ya existente y la llegada del parque ribereño. Reubicar el colegio Domingo Faustino al colegio Victor Raúl Haya de la Torre y la comisaría y municipalidad de Ate dentro del programa del plan intefral.

PROGRAMA

1. EXPOSICIÓN ABIERTA

2. AUDITORIO MULTIUSOS

3. RESTO-BAR

4. CAFÉ

5. LUDOTECA

6. SALA DE ESTAR

7. SALA DE LECTURA ABIERTA

8. CAFÉ LIBRERÍA

9. COMERCIO

10. OFICINAS DE ATENCIÓN DE LA COMISARÍA

11. OFICINAS DE ATENCIÓN DE LA MUNICIPALIDAD

12. SALA DE REVISTAS

13. SALA DE EXPOSICIÓN TEMPORAL

14. VESTÍBULO DE LA ESTACIÓN

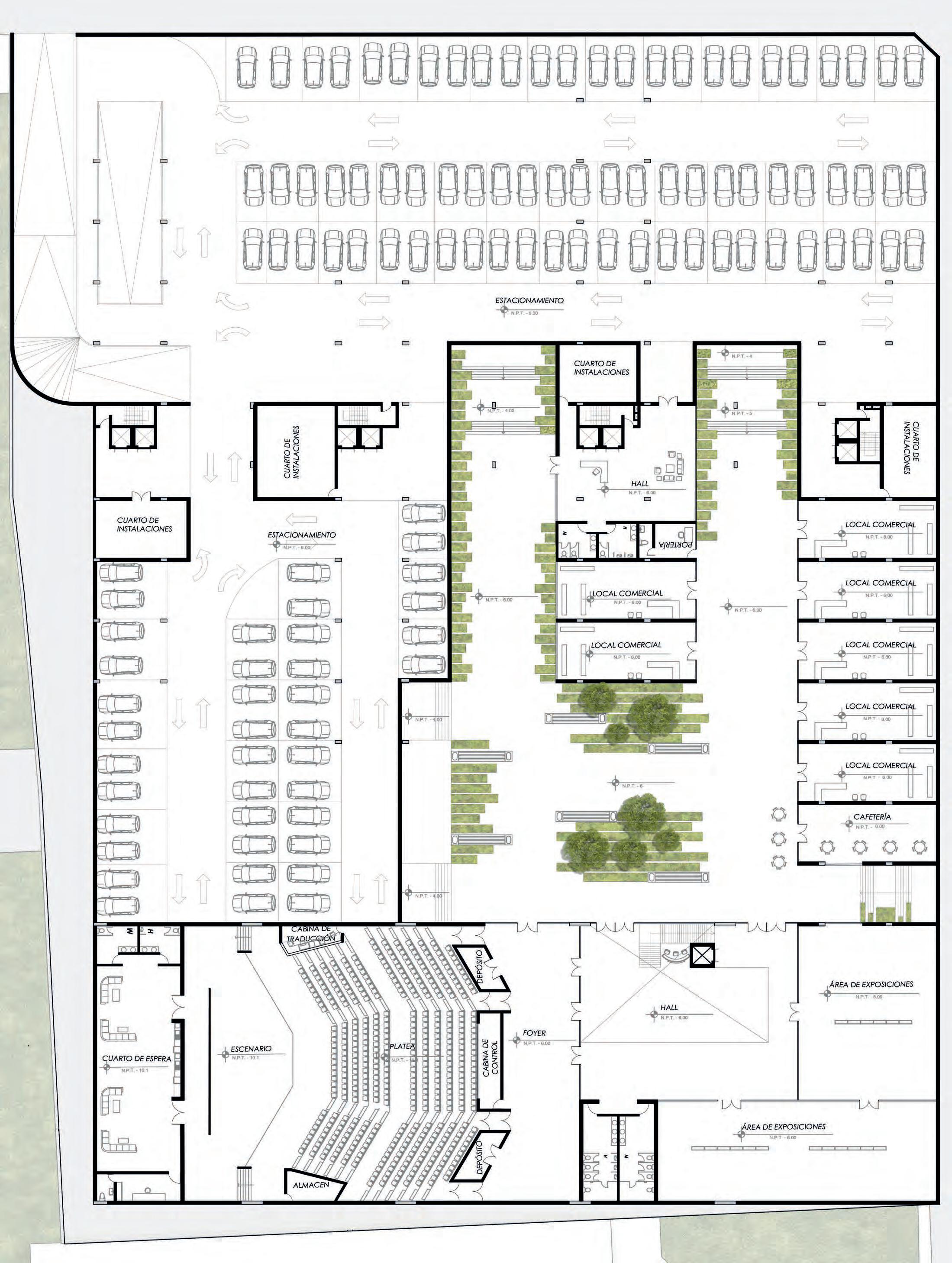

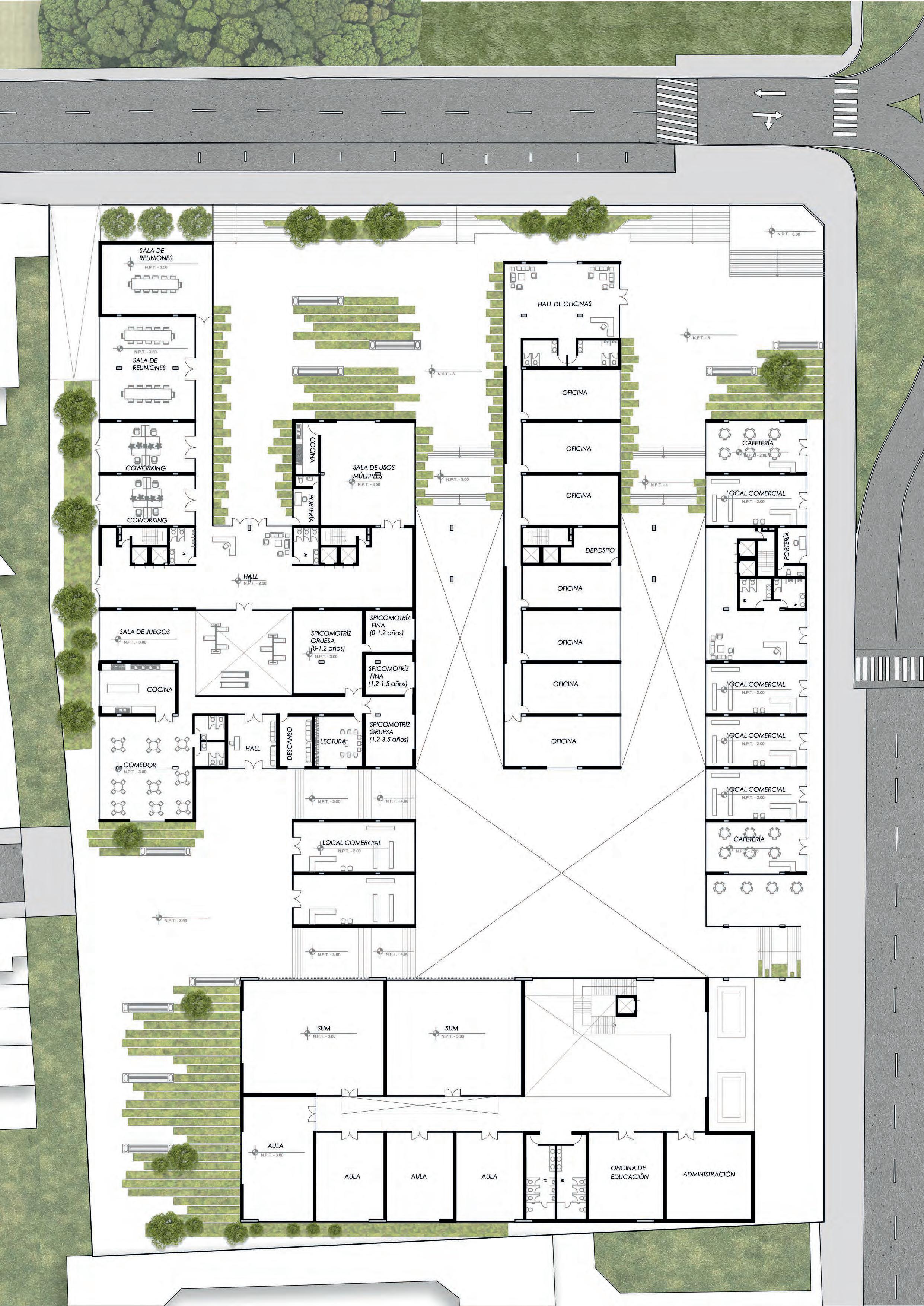

PLANTA -1

1 6

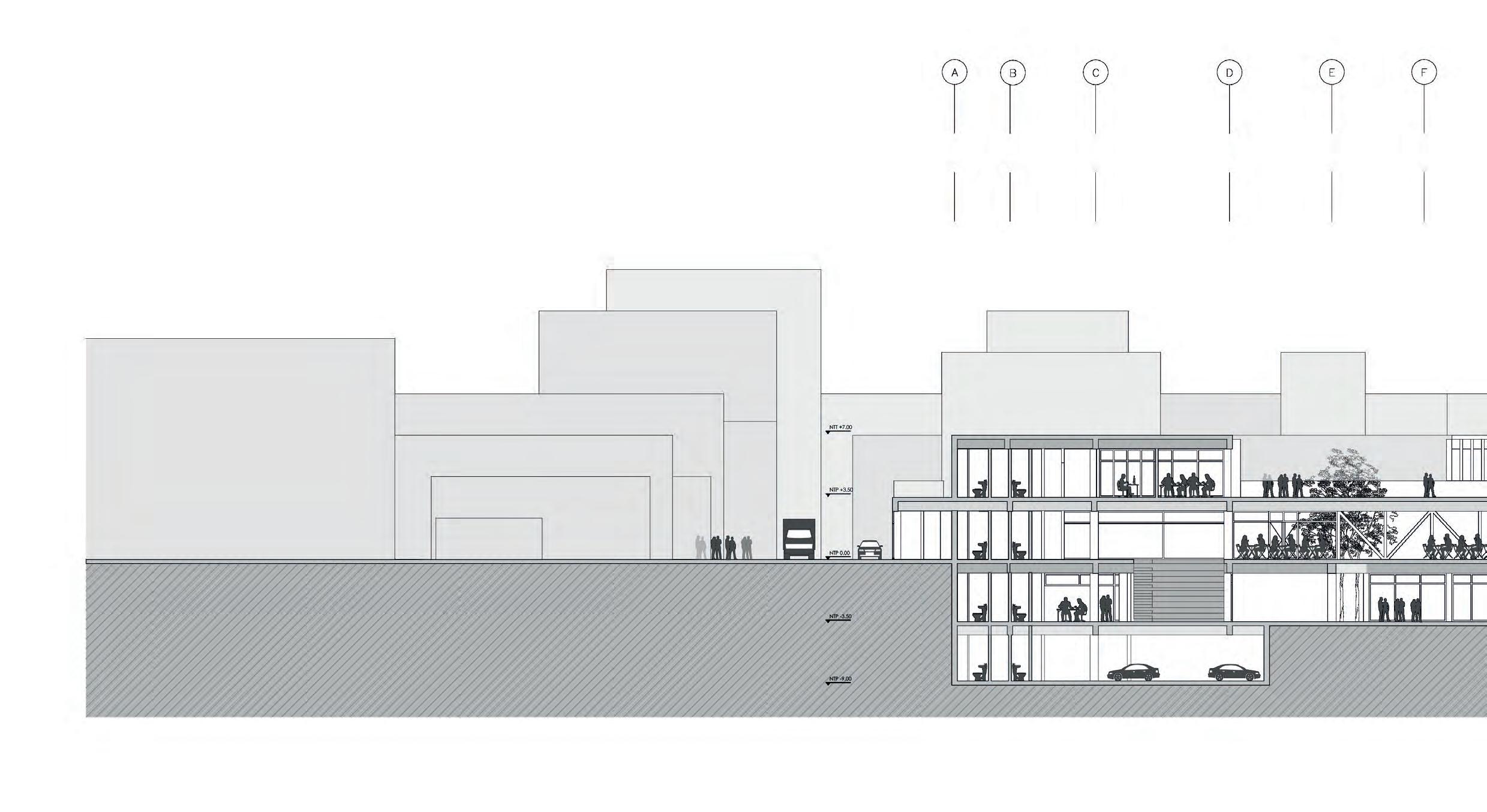

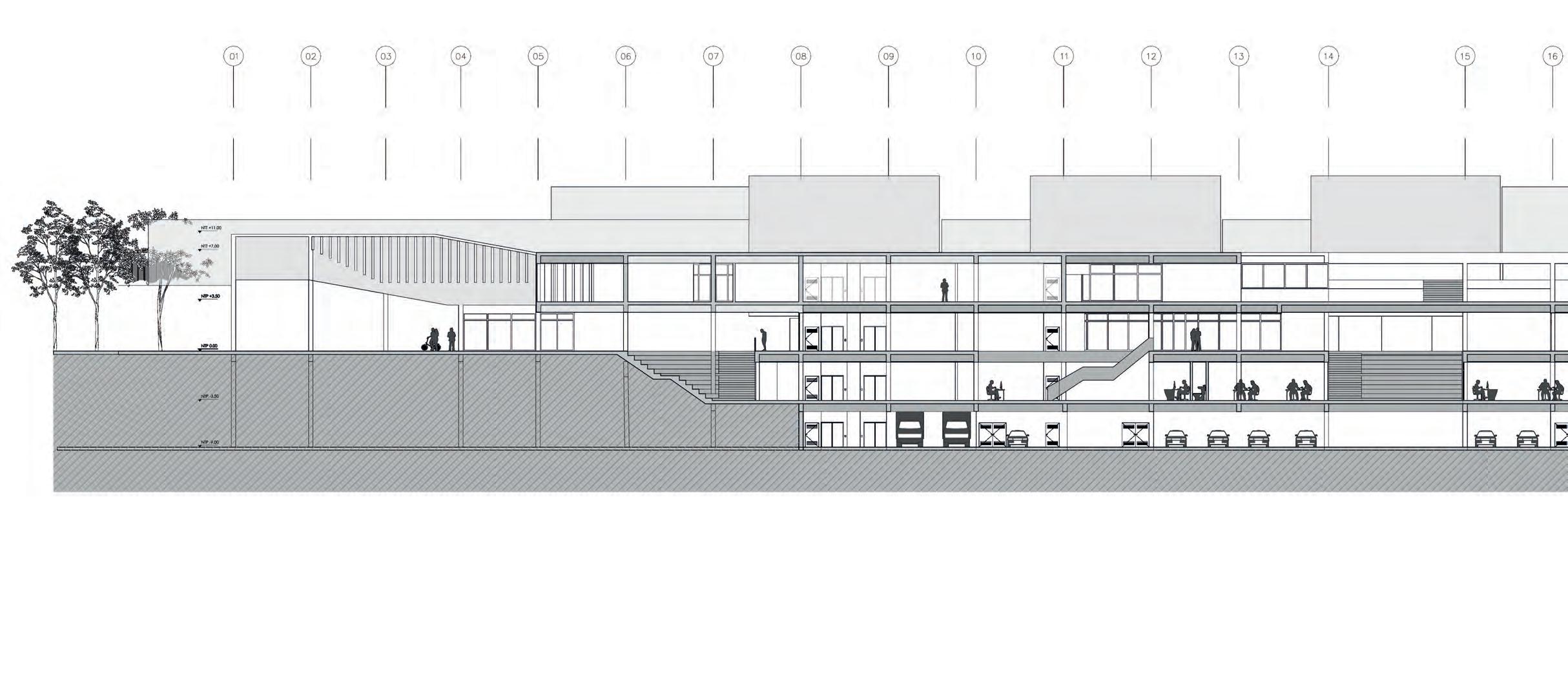

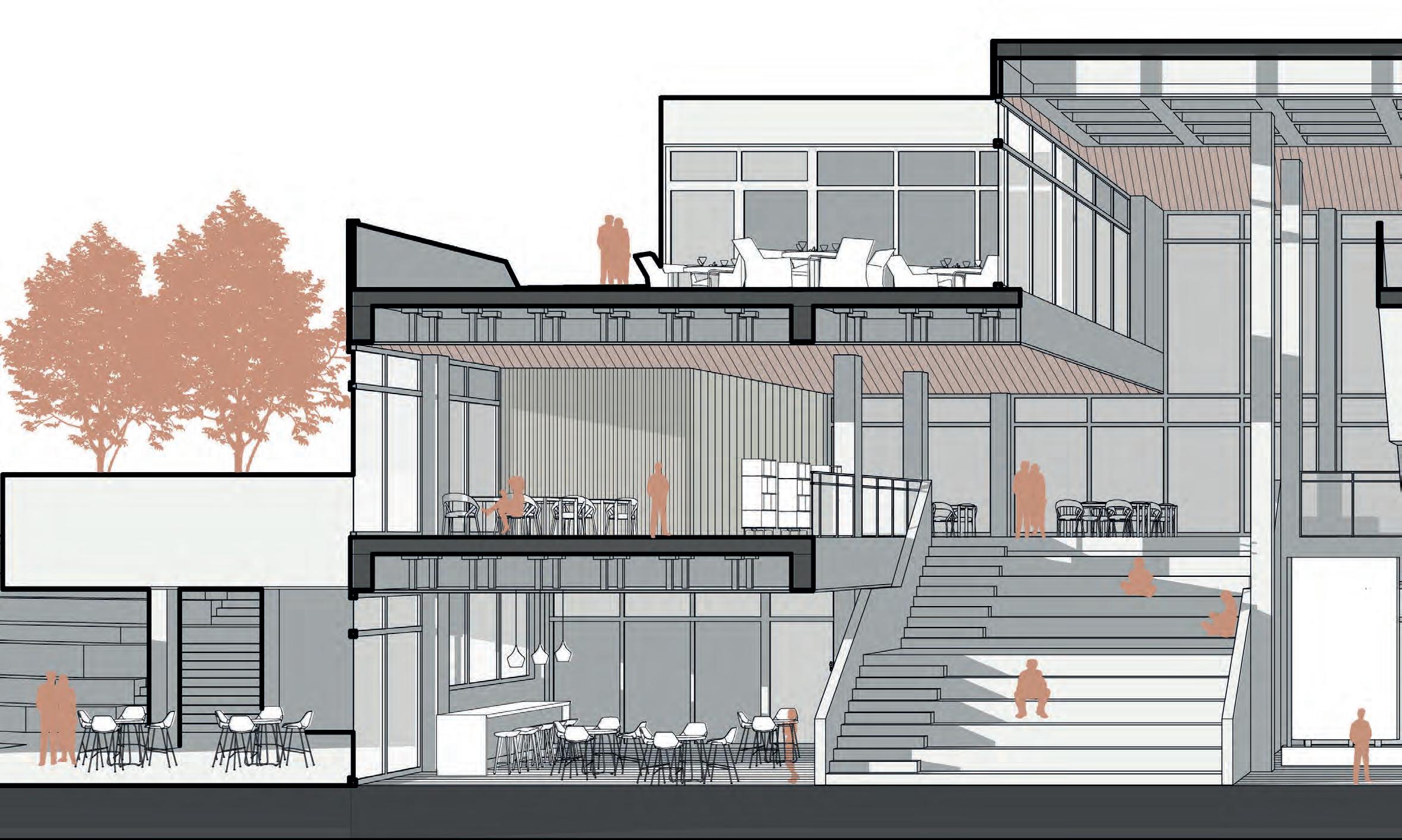

CORTE B-B

2 4 1 7 8 9 9 10 11 12 13 14

5 5 3 4 2 6 5 5 5 7 5 4 8

Carretera Central

Programa lineal hacía la carretera Central

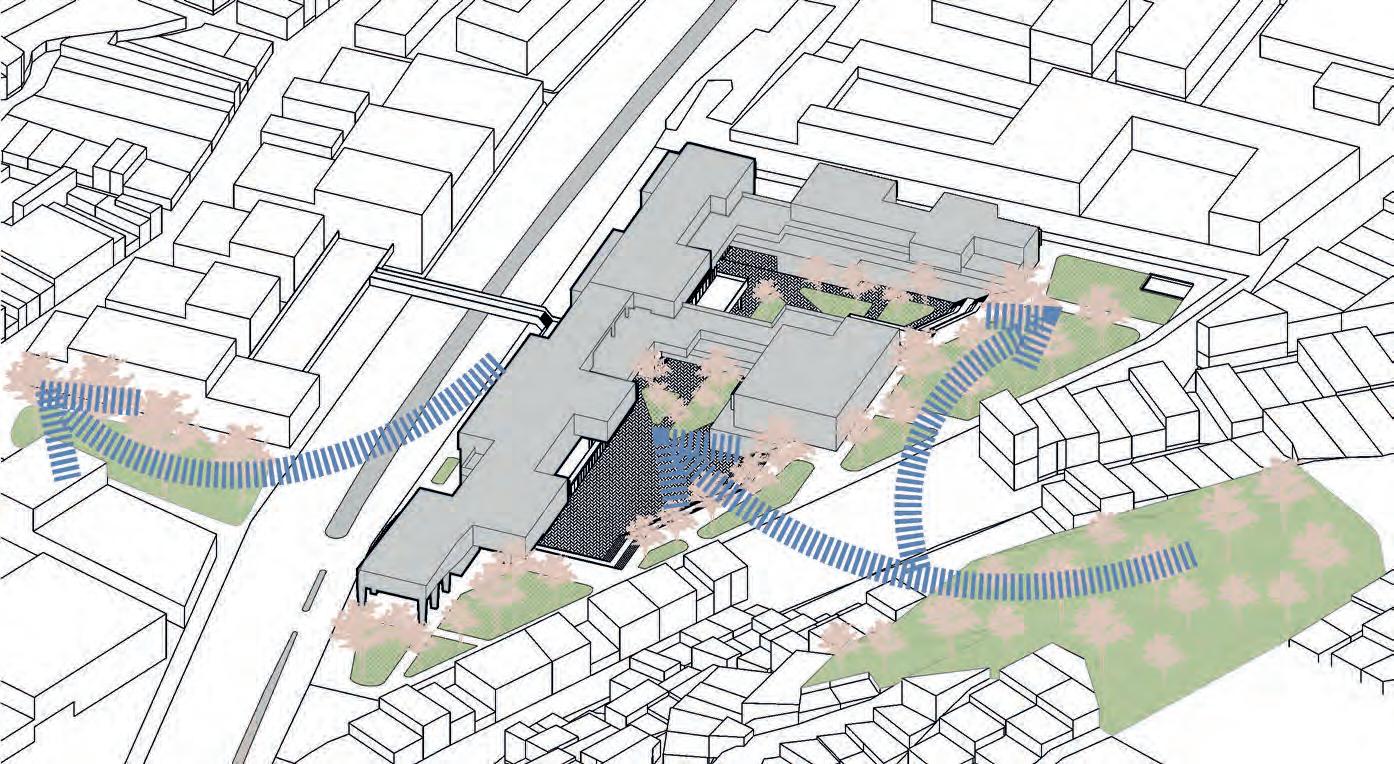

CONECCIÓN VERDE

PERMEABILIDAD Y CONECCIÓN

Vacíos para permitir conecciones visuales. Los módulos se conectan por medio de puentes.

Secuencia espacial de áreas verdes interconectados.

ESPACIOS CÍVICOS

Anfiteatro de uso cívico y plaza hundida. Permiten una relación y conección con el cerro.

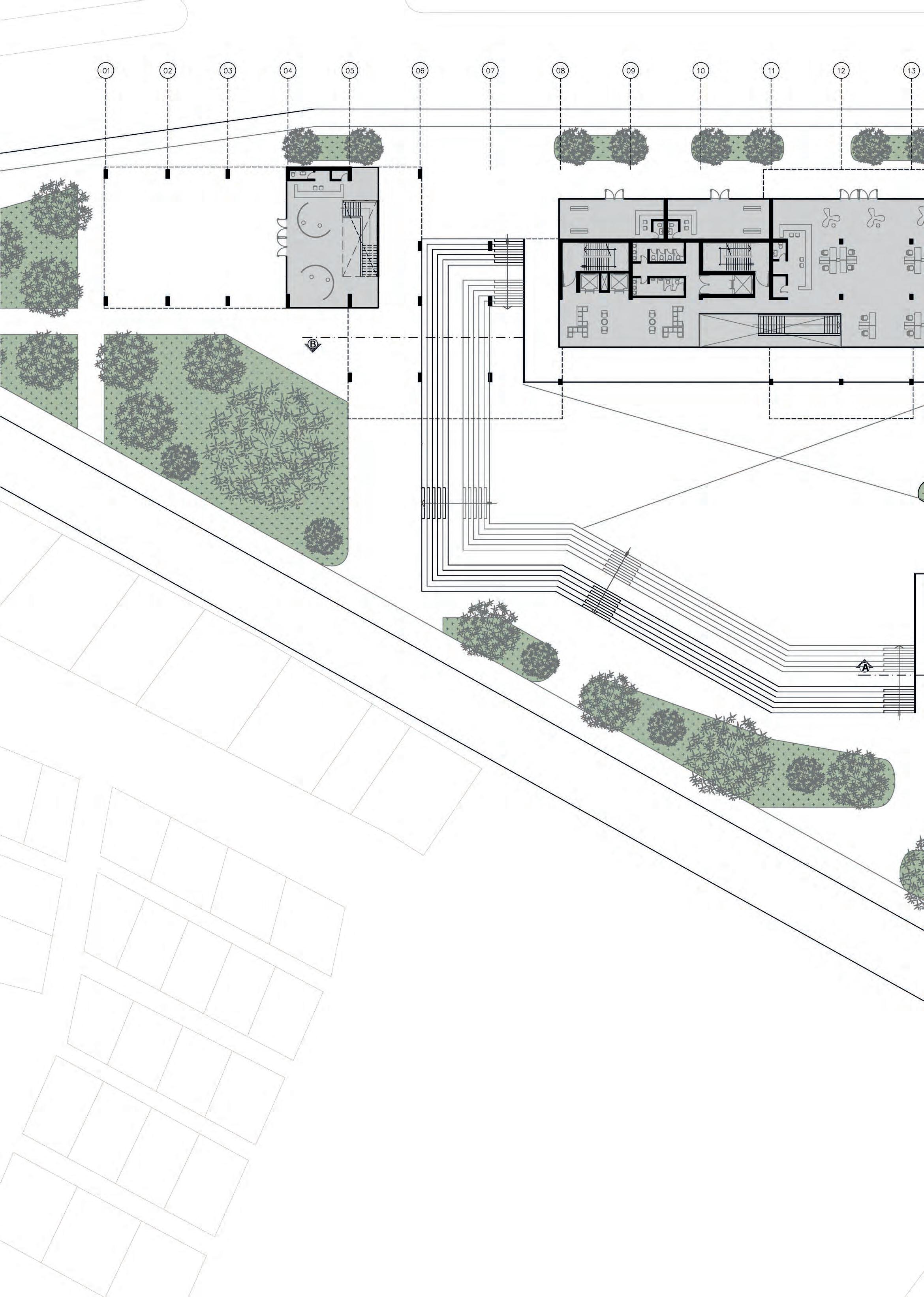

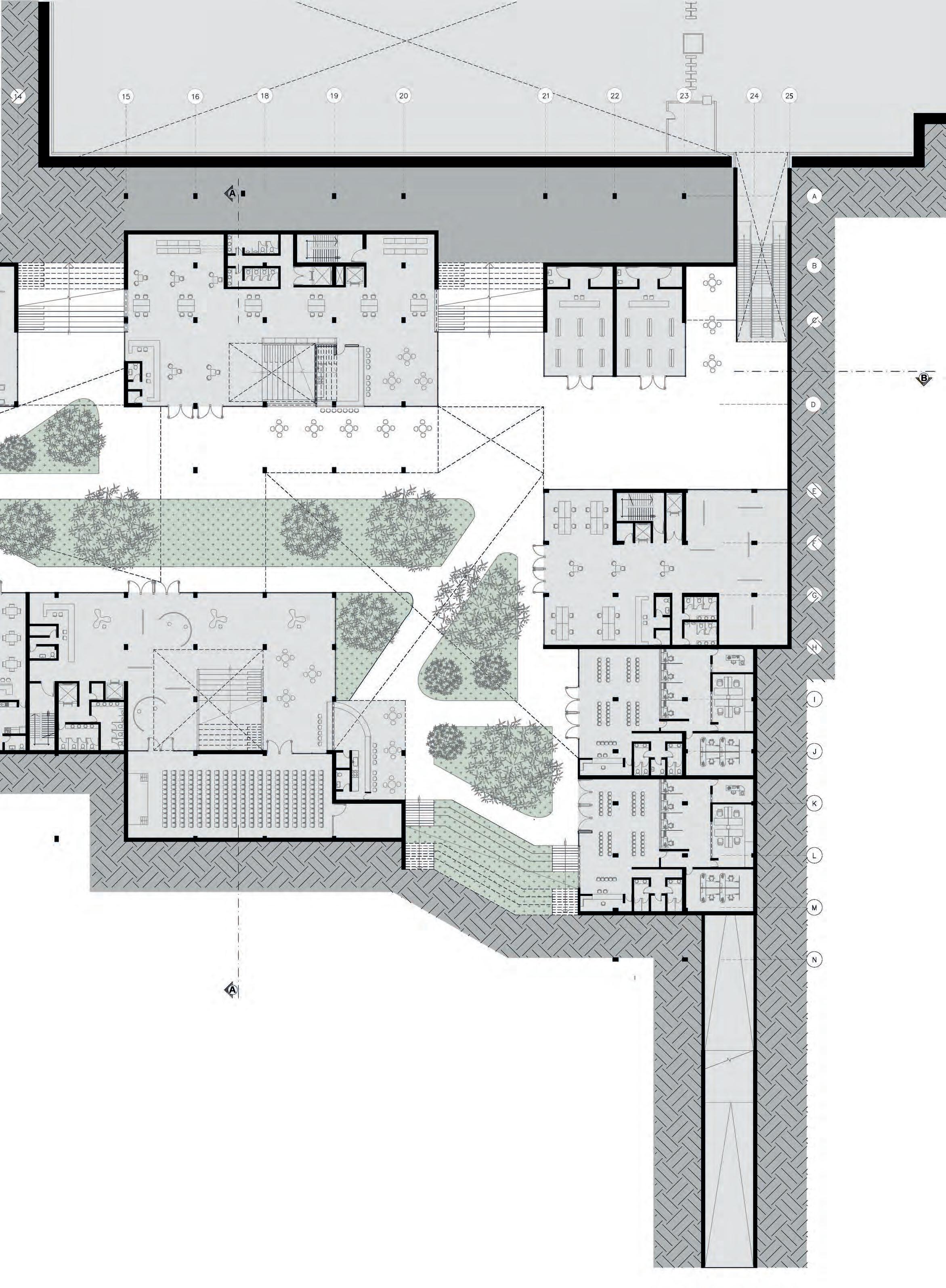

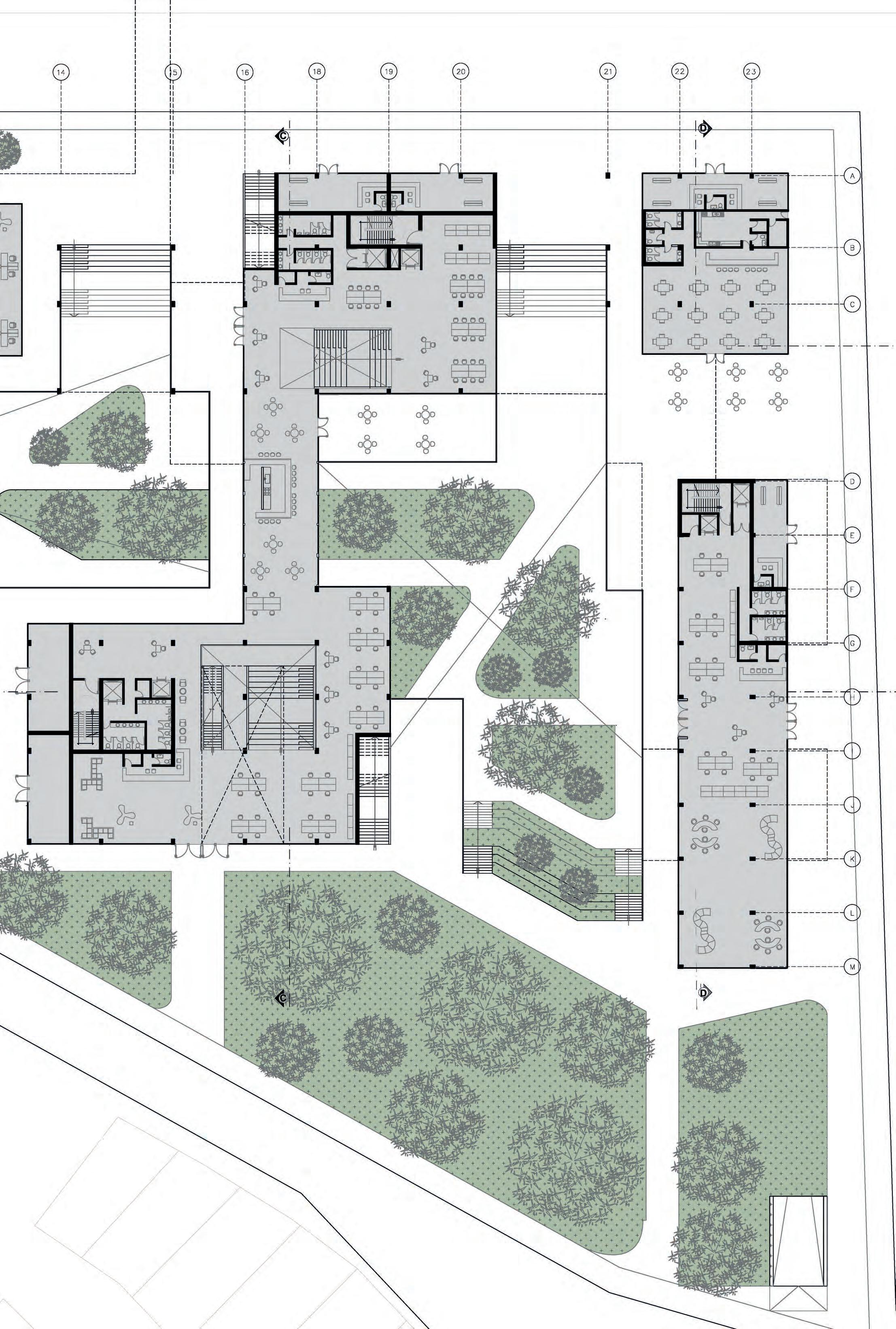

PLANTA 0

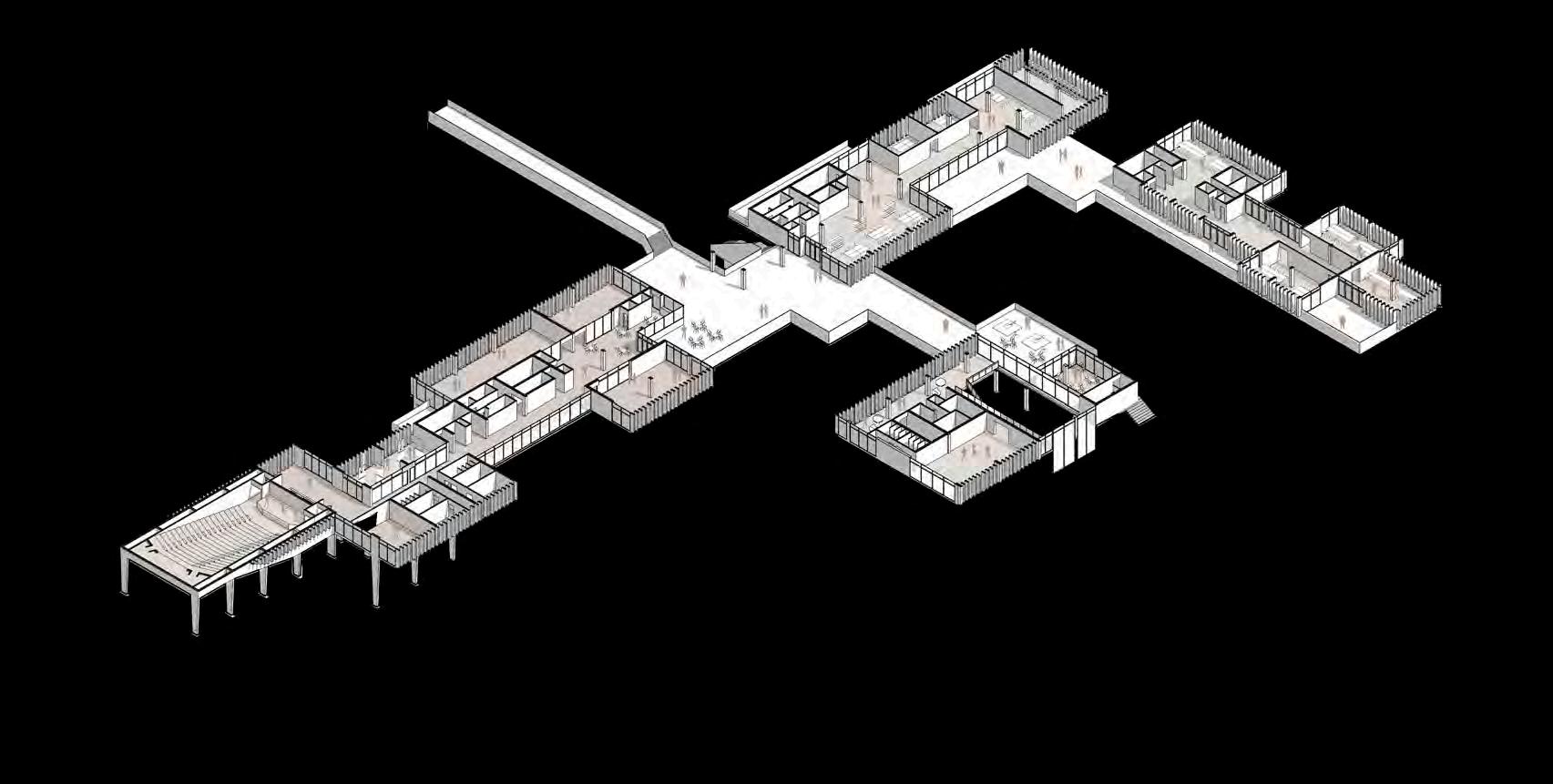

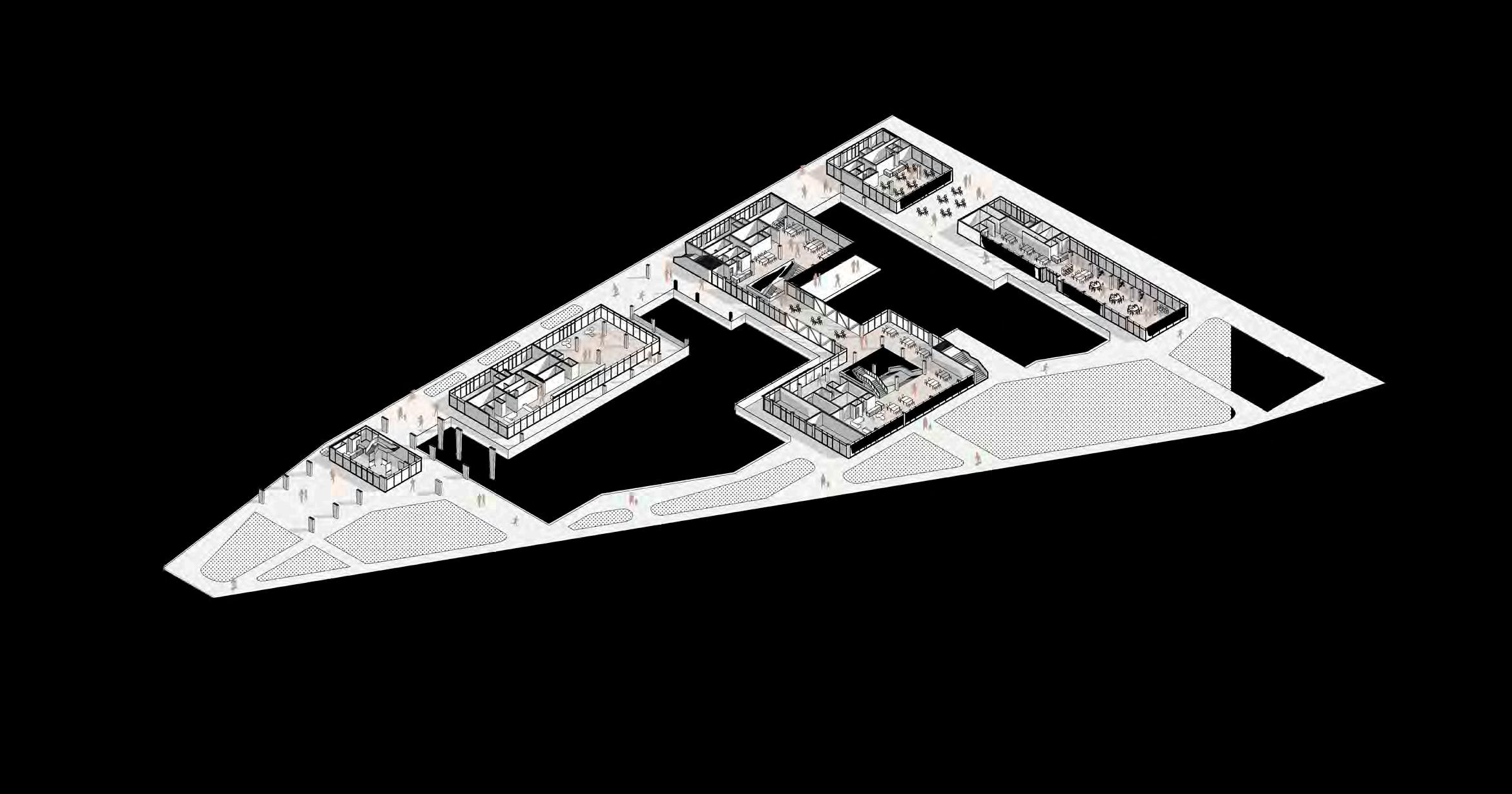

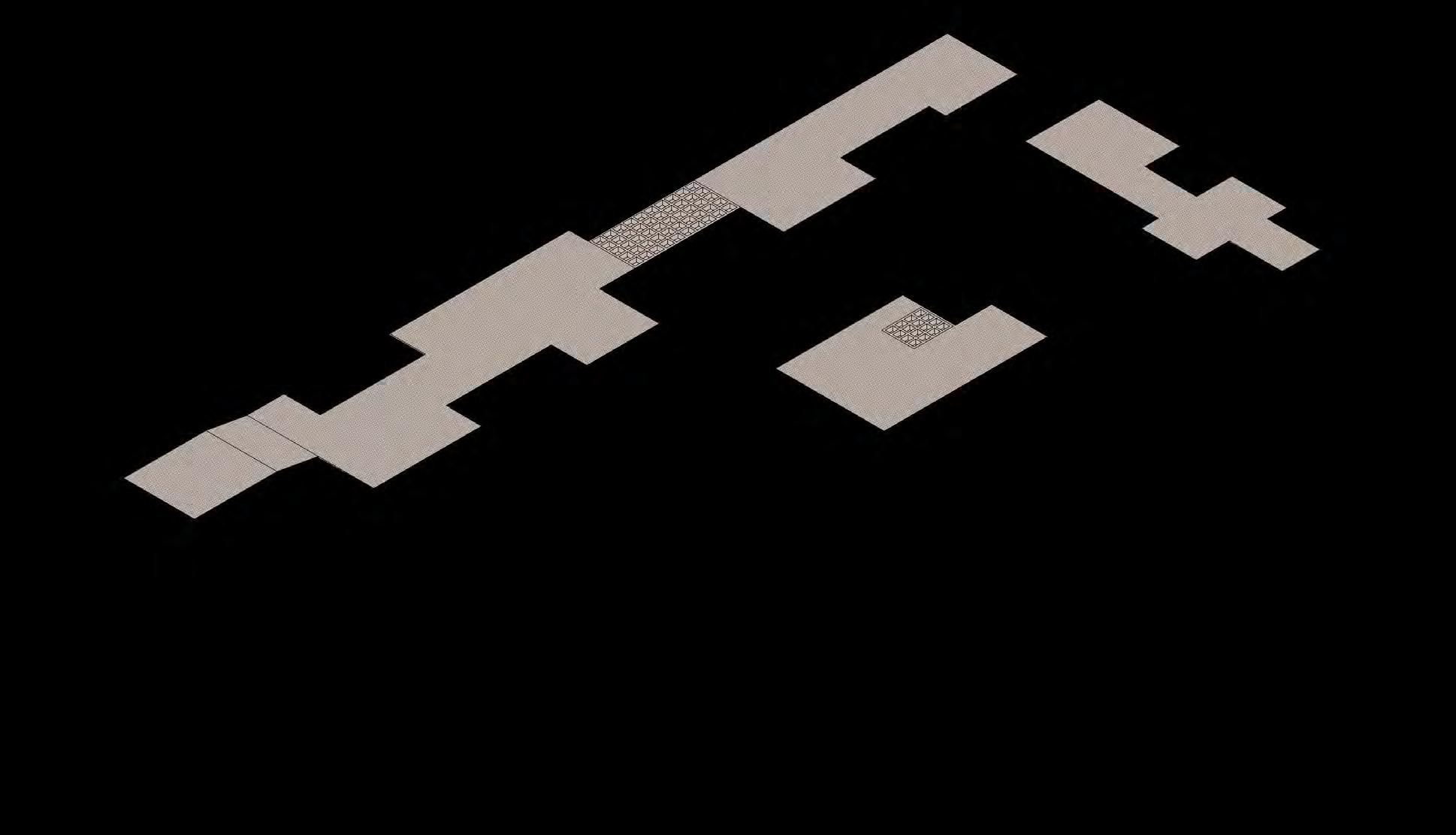

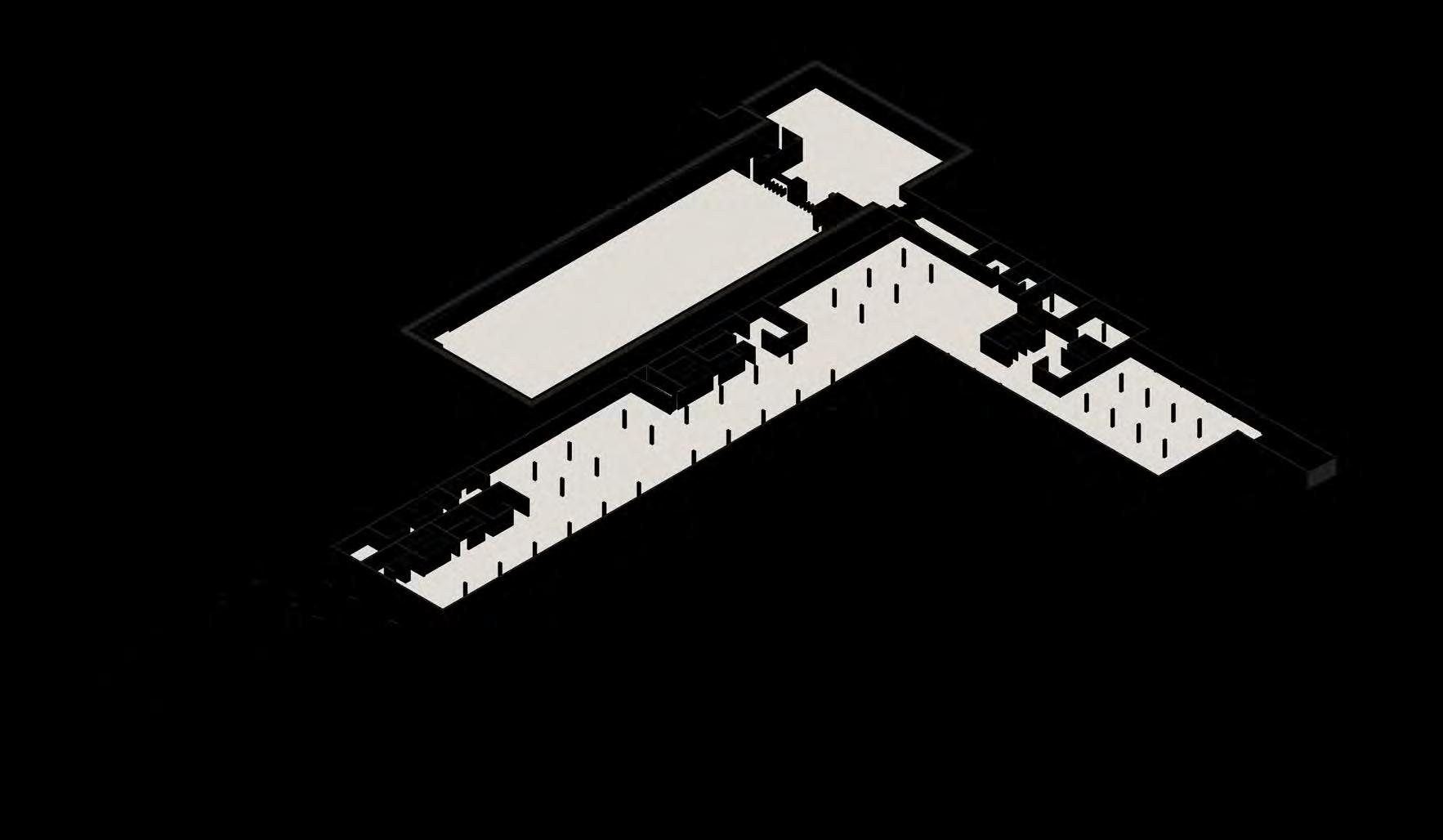

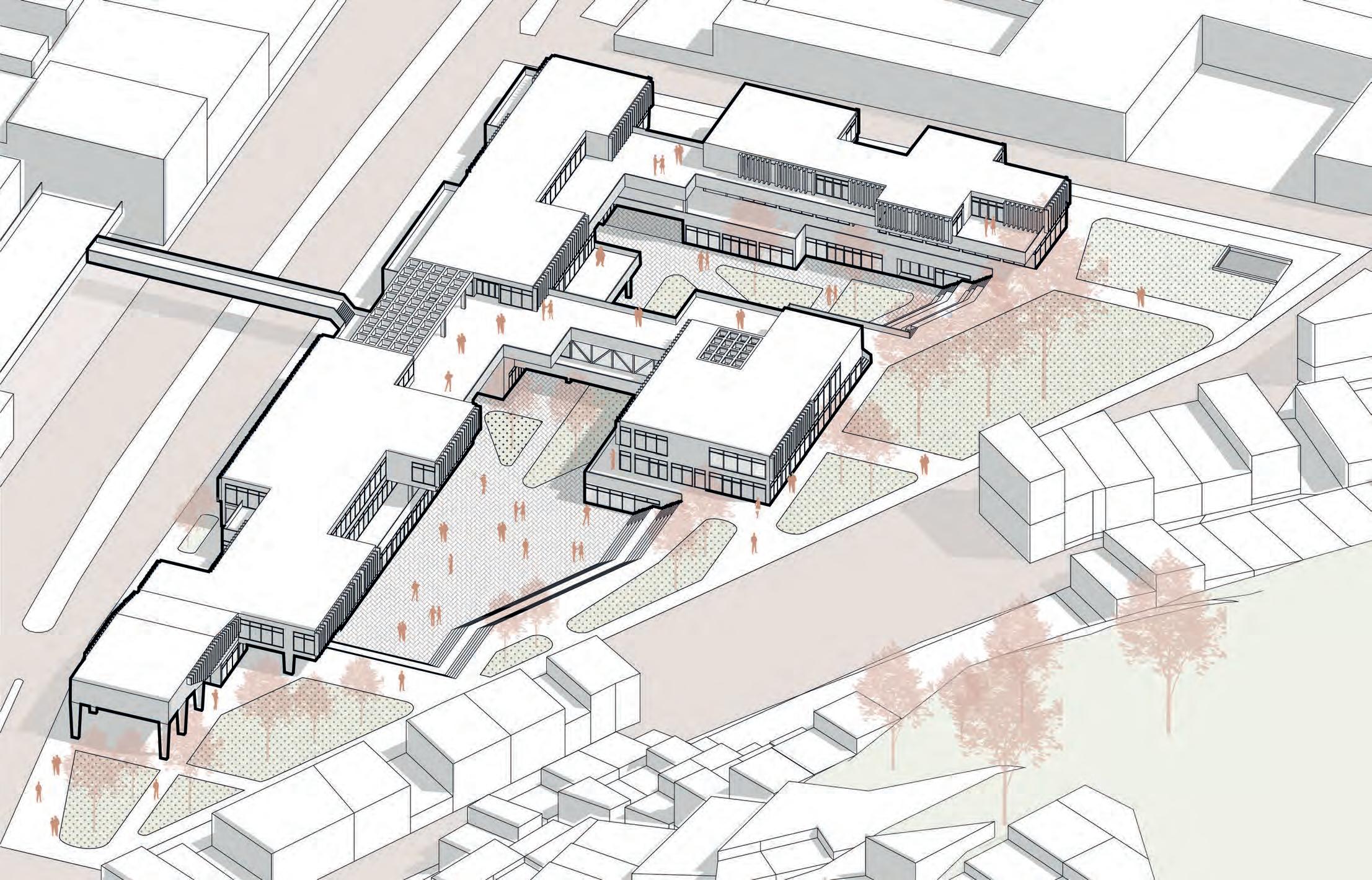

ISOMETRÍA EXPLOTADA

NIVEL 1

NIVEL 1

SALA DE ESTUDIO INDIVUDUAL/ COMPARTIDO

TALLERES

NIVEL 0

NIVEL -1

EXPOSICIÓN ESPECIALIZADA

AUDITORIO

COLECCIÓN DE LIBROS

COLECCIÓN DE LIBROS ESPECIALIZADOS

AULAS-TALLERES

RESTAURANTE HEMEROTECA

JUGERÍA

TALLER DE BAILE

RESTAURANTE HEMEROTECA

COWORKING PÚBLICO

EXPOSICIÓN ABIERTA

SALA DE LECTURA ABIERTA

EXPOSICIÓN ABIERTA

SALA DE LECTURA ABIERTA TALLERES

LUDOTECA

NIVEL -1

EXPOSICIÓN ABIERTA

LUDOTECA

NIVEL -2

SALA DE LECTURA ABIERTA

SALA INTERACTIVA PARA NIÑOS

COMERCIOS BARRIALES

EXPOSICIÓN TEMPORAL OFICINAS DE ATENCIÓN DE LA MUNICIPALIDAD Y COMISARÍA

COMERCIOS BARRIALES

EXPOSICIÓN TEMPORAL

OFICINAS DE ATENCIÓN DE LA MUNICIPALIDAD Y COMISARÍA

AUDITORIO MUNTIFUNCIONAL RESTO-BAR

NIVEL -2

VESTÍBULO DE LA ESTACIÓN

AUDITORIO MUNTIFUNCIONAL RESTO-BAR

ESTACIONAMIENTO

VESTÍBULO DE LA ESTACIÓN

ESTACIONAMIENTO

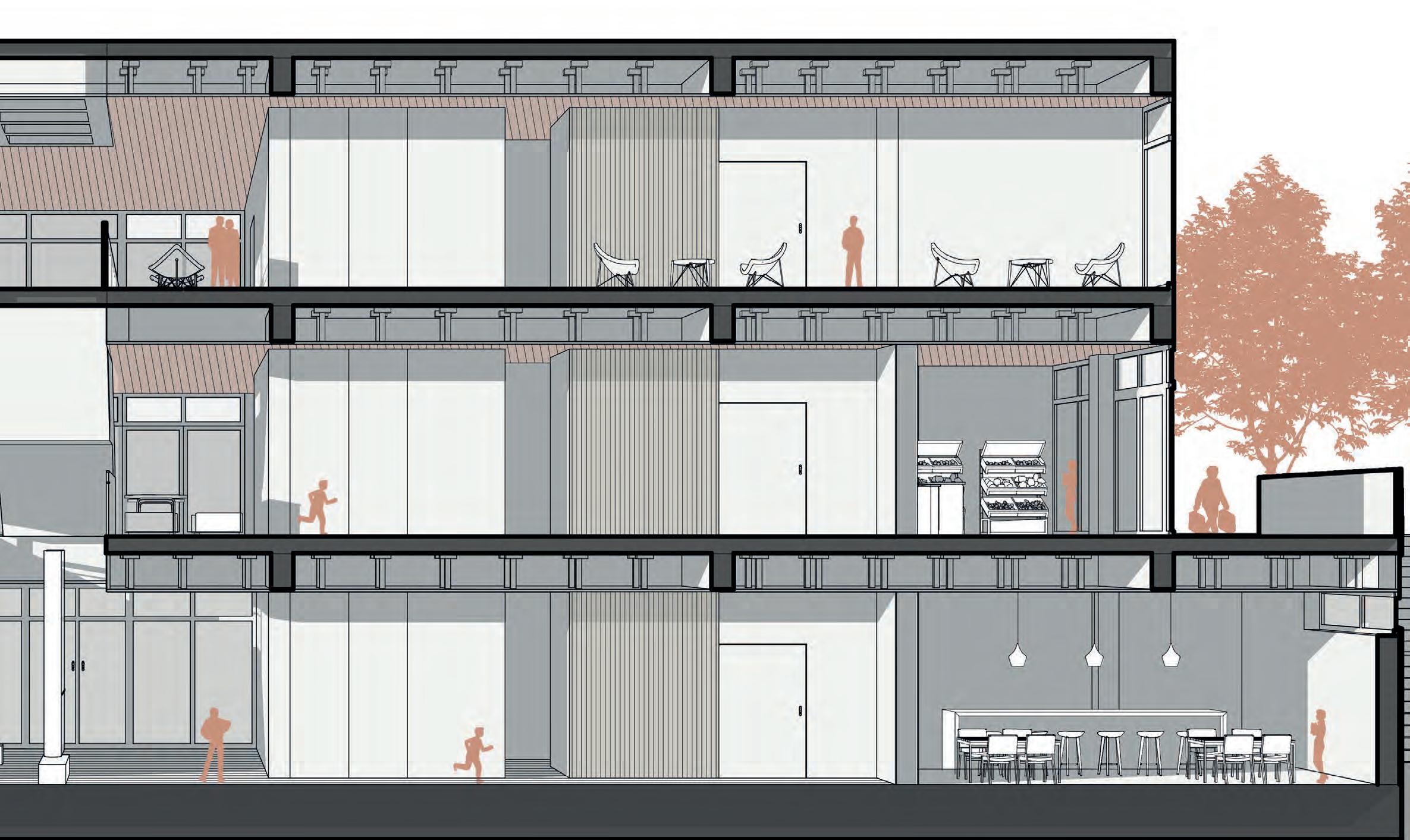

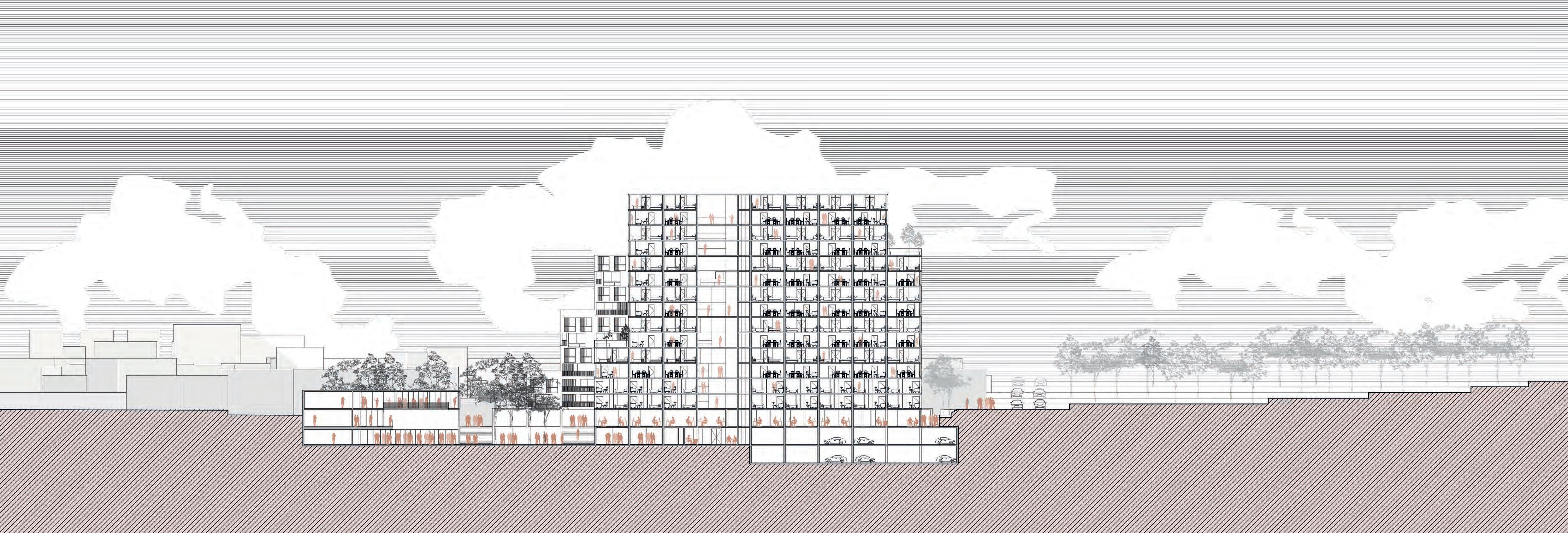

SECCIÓN DE VESTÍBULO

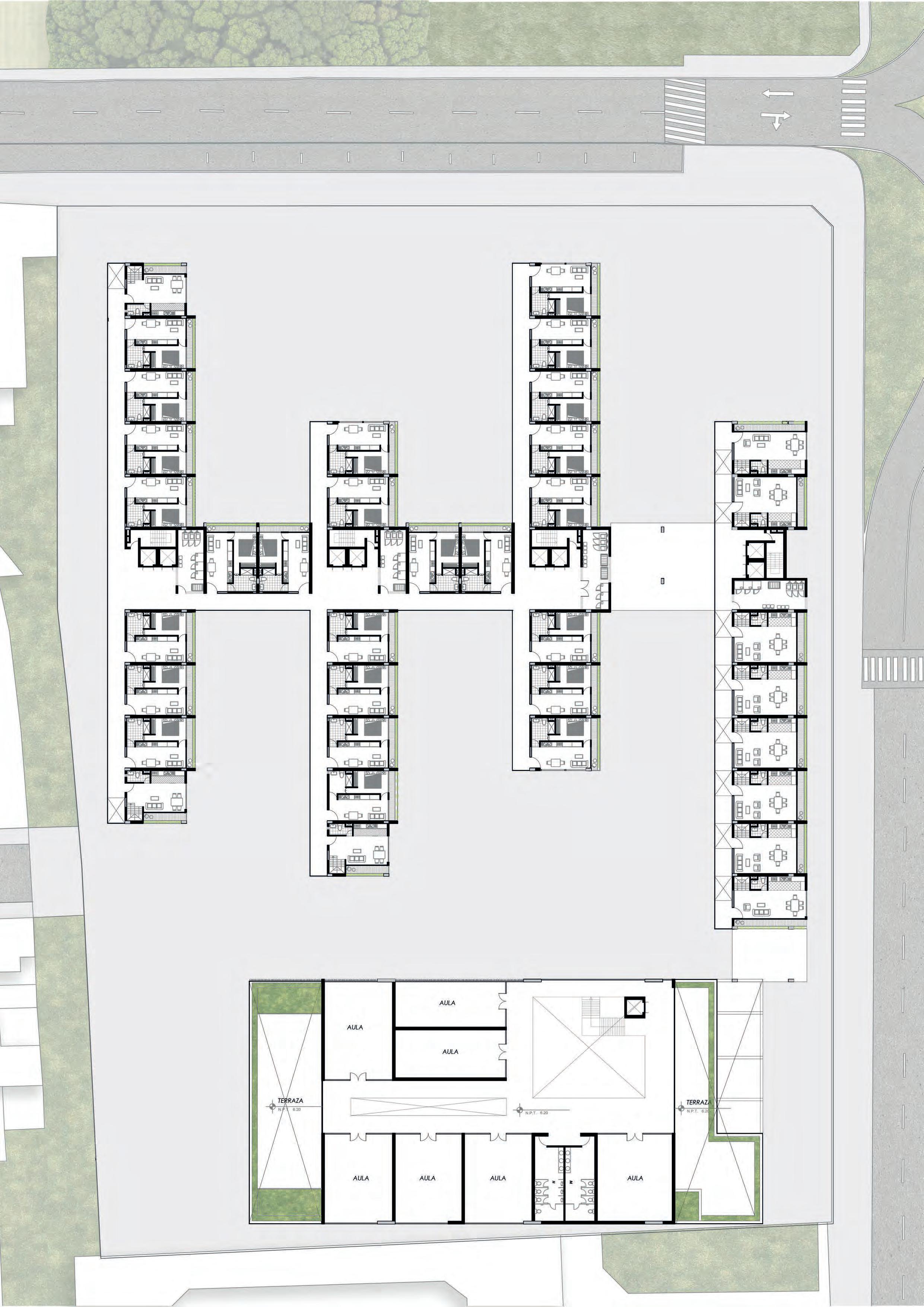

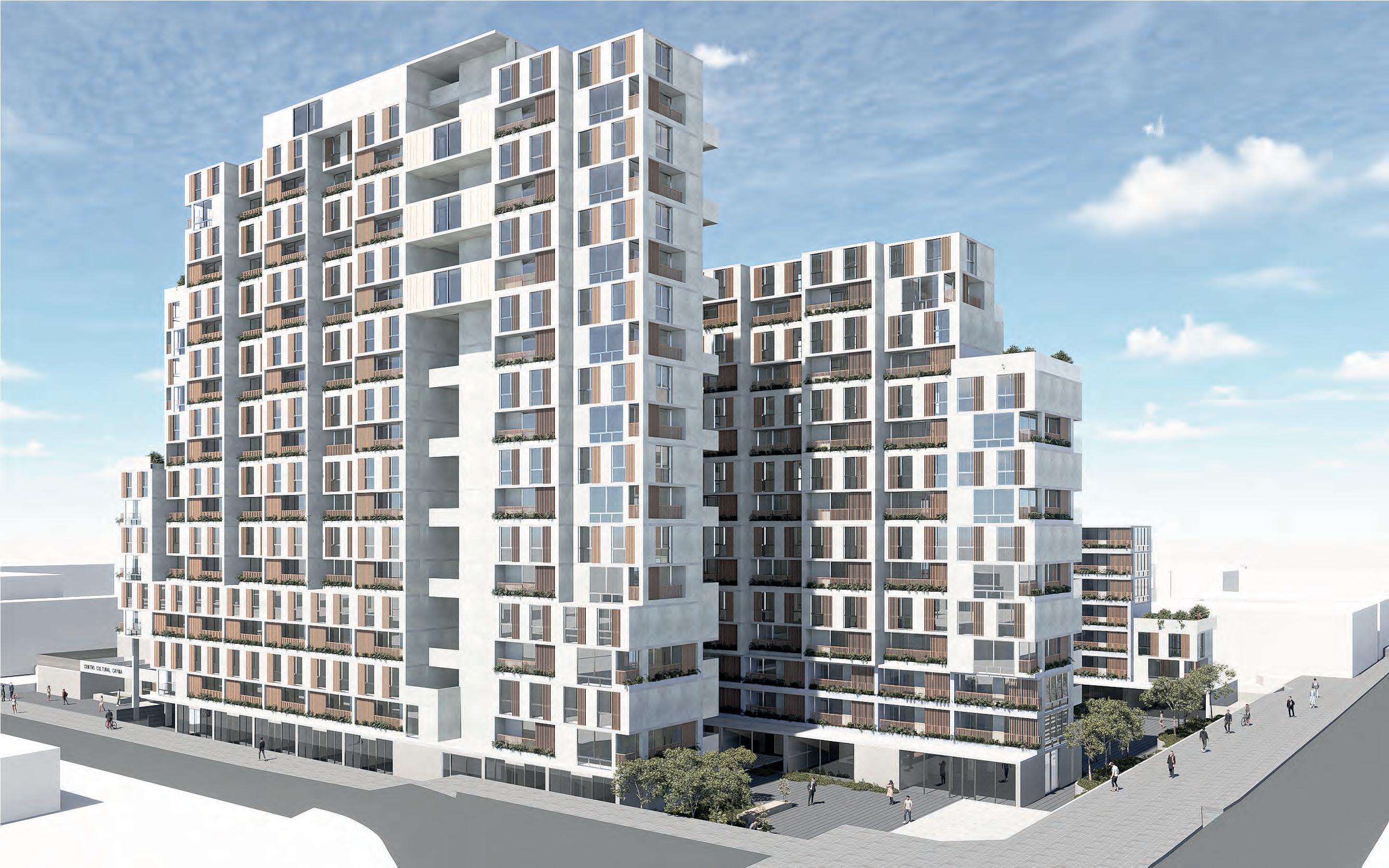

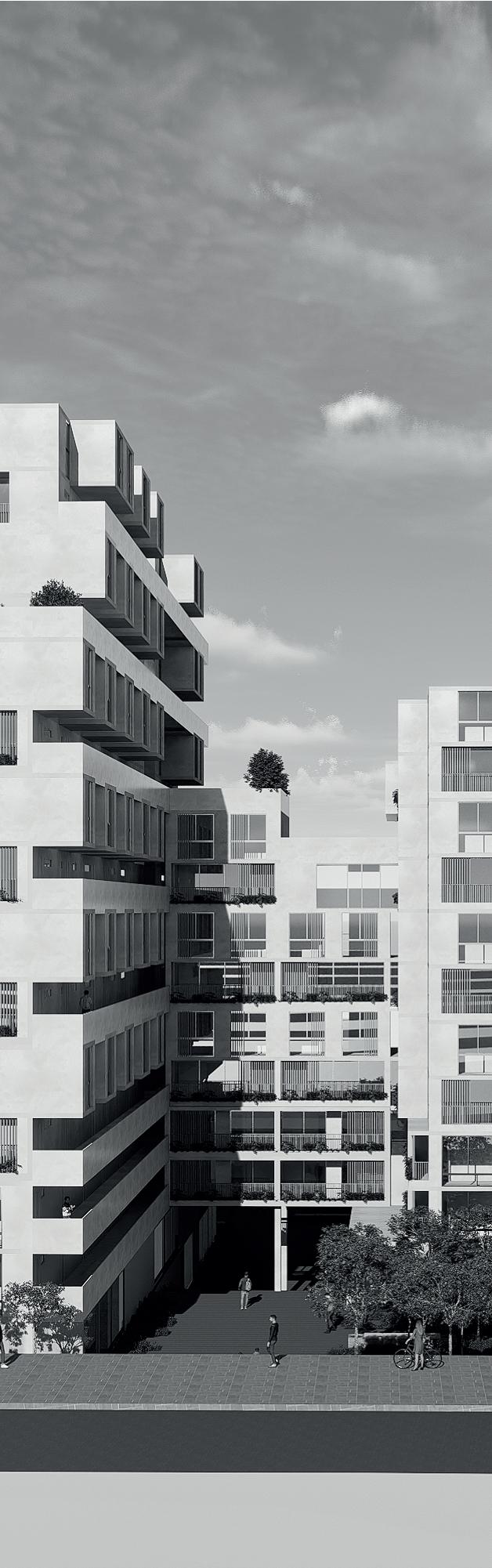

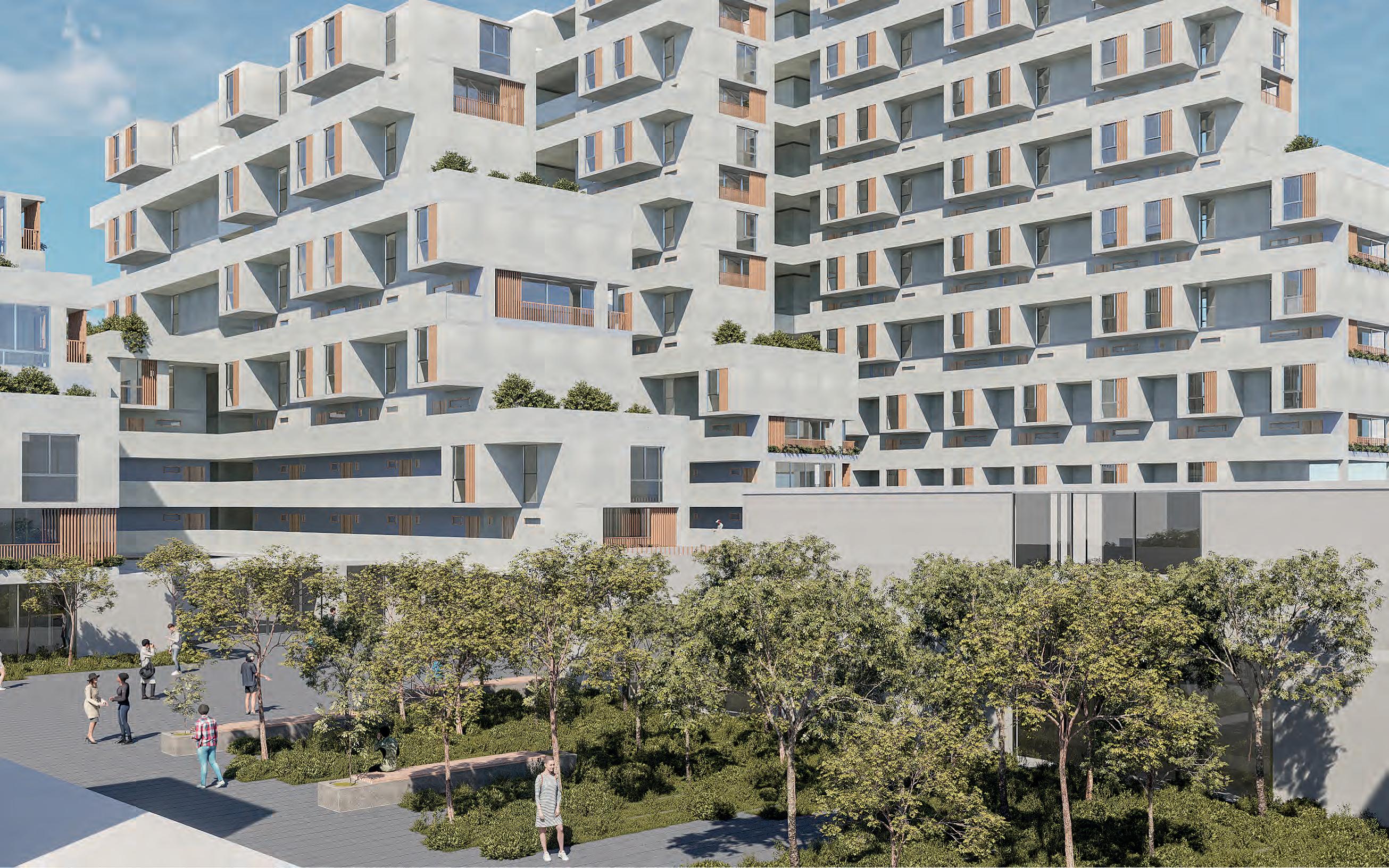

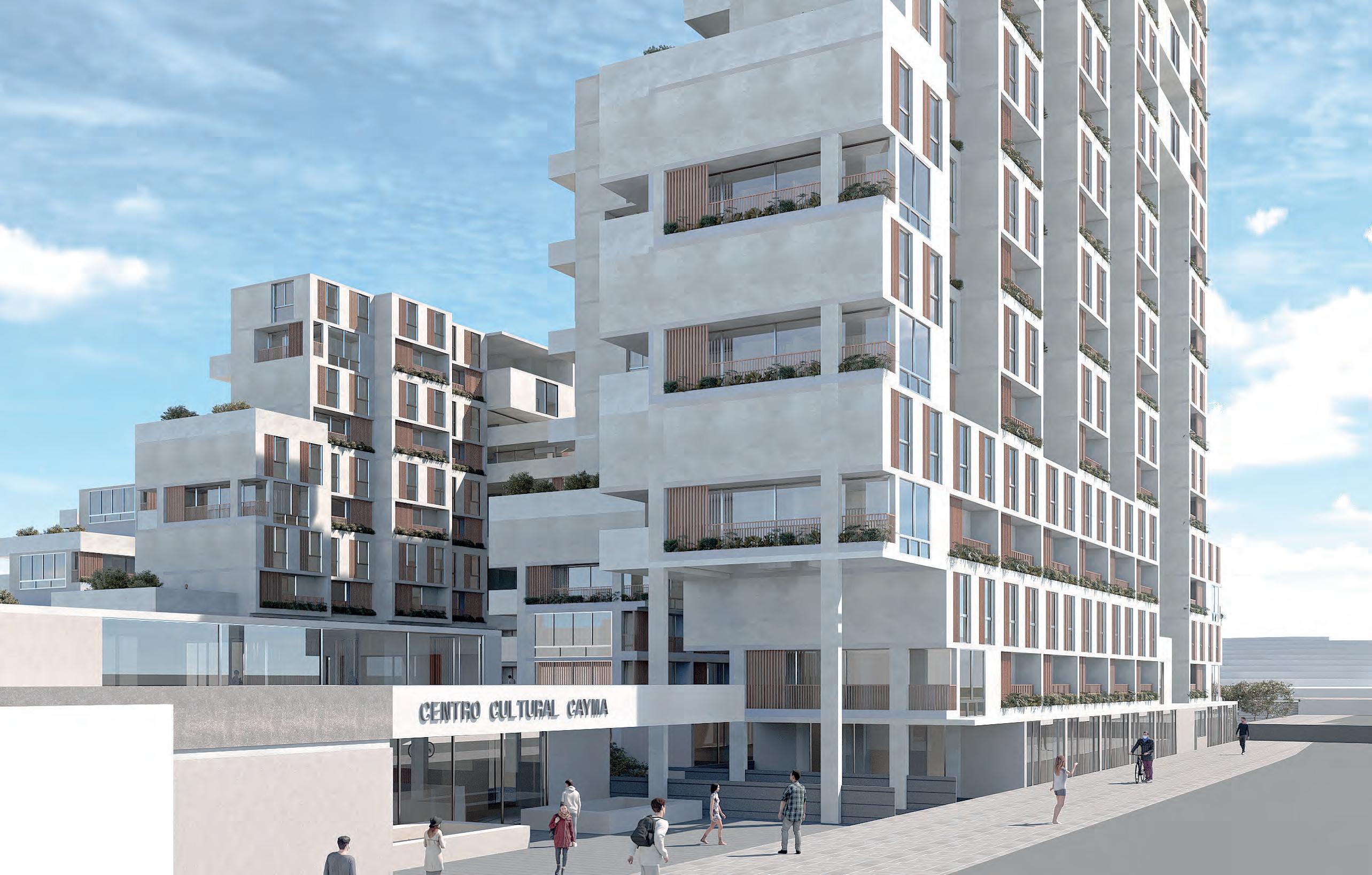

VIVIENDA DE ALTA DENSIDAD

CAYMA-AREQUIPA

AÑO: 2022

CURSO: TALLER 7

DOCENTES:

PEDRO BELAÚNDE

GONZALO DEL CASTILLO ALEJANDRO TORERRO

El proyecto se desarrolla en Cayma, Arequipa, donde actualmente se encuentra situado el colegio San Francisco de Asís. La iniciativa tiene como objetivo principal ofrecer una opción de vivienda de alta densidad que promueva la integración de diversas actividades públicas. Entre estas actividades se incluyen un centro cultural, guarderías, oficinas y locales comerciales, que estarán ubicados en la parte inferior del complejo. Además, el proyecto se enfoca en realzar el valor del paisaje natural circundante, para lograr esto, se han implementado estrategias que permiten la permeabilización del terreno y la creación de espacios públicos. En cuanto a las viviendas, se han diseñado diferentes tipos de unidades, que van desde flats hasta dúplex, con tamaños que oscilan entre los 50 y 100 metros cuadrados. Estas diferentes tipologías están distribuidas de manera coherente dentro de las cuatro torres del complejo, creando un entorno residencial armonioso y funcional.

APERTURA

Permite infiltrar y dar continuida el paisaje en el proyecto

MODULACIÓN Y PERMEABILIDAD

Se modula en múltiplos de 6m.

ASILO LIRA

Programa

Programa privado hacía las campiñas, mientras que el el programa público se posiciona frente al asilo

ESCALONAMIENTO

Para mantener el mismo lenguaje del paisaje urbano.

CAMPIÑAS

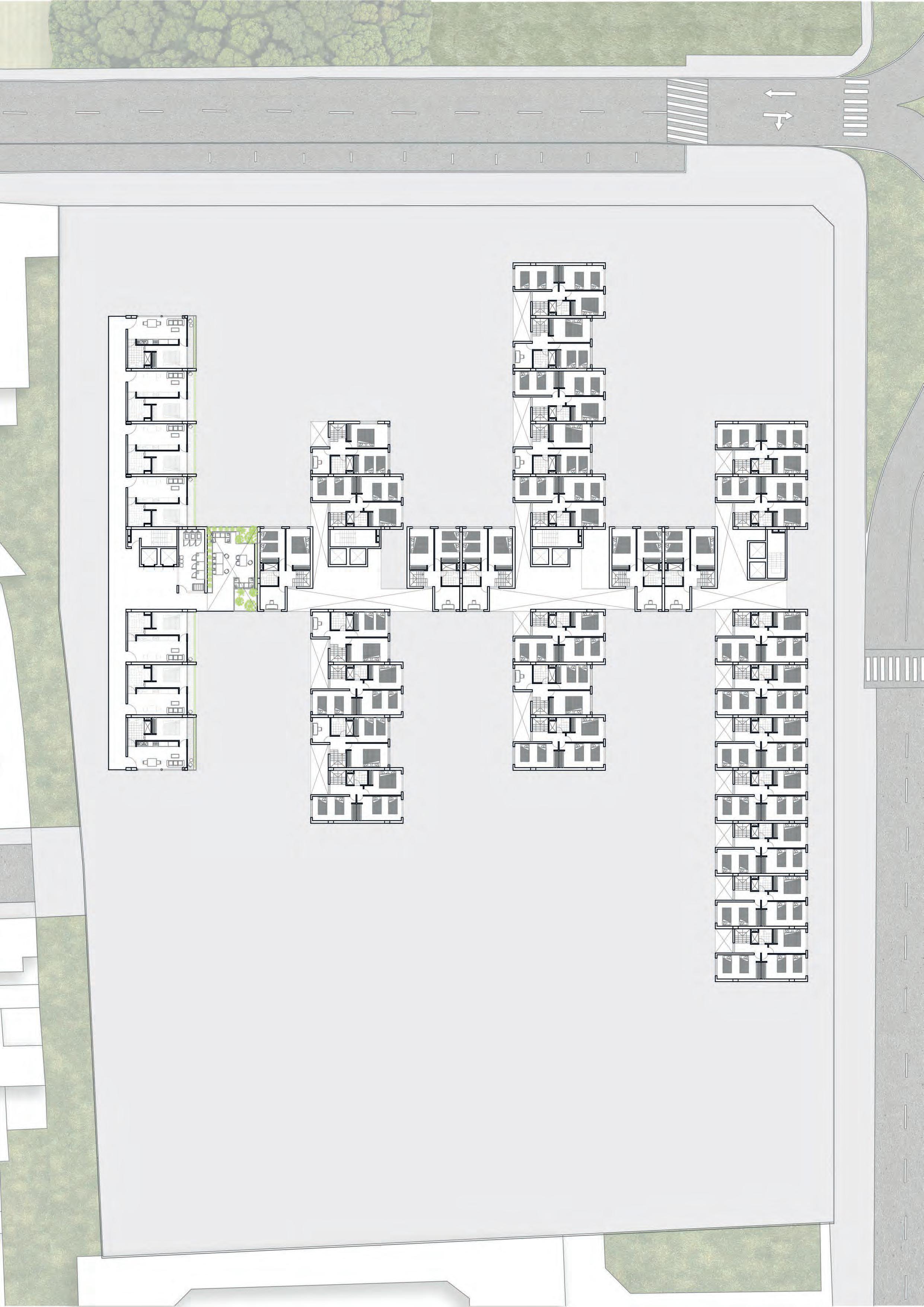

1 2 3 4 5 6 7 8 9 10 11 A B C D E F H I J K L M N O P G PLANTA -1 B B A A

1 2 3 4 5 6 7 8 9 10 11 A B C D E F G H I J K L M N P O PLANTA 0 B B A A

1 2 3 4 5 6 7 8 9 10 11 A B C D E F H I J K L M N P G O

B B A A

PLANTA 1

1 2 3 4 5 6 7 8 9 10 11 A B C D E F H I J K L M N G O PLANTA 2 P B B A A

DÚPLEX TIPO A: 88.2 M2

DÚPLEX TIPO B: 88.2 M2

DÚPLEX TIPO C: 107.1 M2

DÚPLEX TIPO D: 107.1 M2

2 DORMITORIOS 6.30 M2 7M2

DORMITORIOS 6.30 M2 7 M2

VIVIENDA 6.30 M2 9 M2 DÚPLEX, SEGUNDO NIVEL TIPO C y D: DÚPLEX, SEGUNDO NIVEL TIPO C y D:

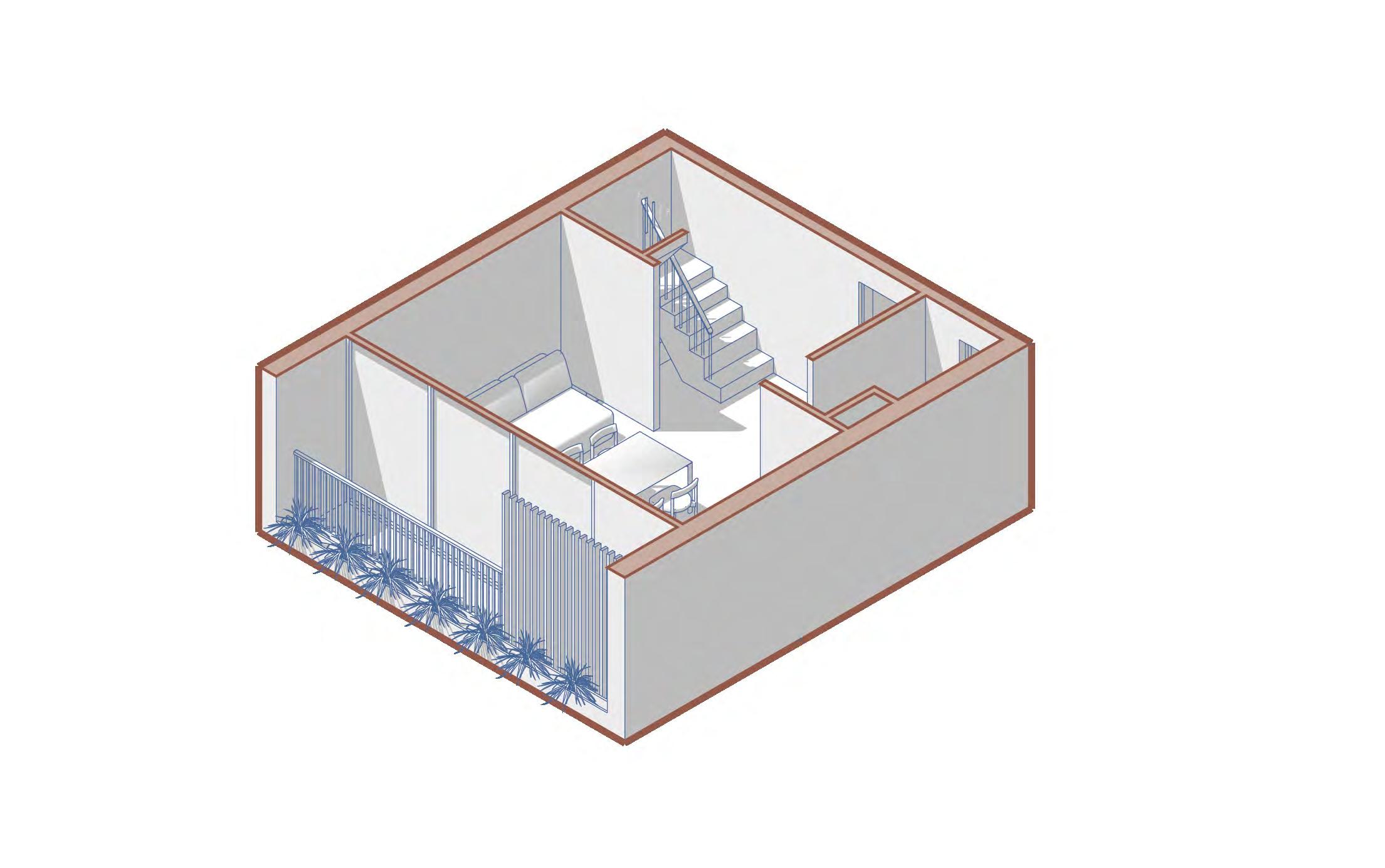

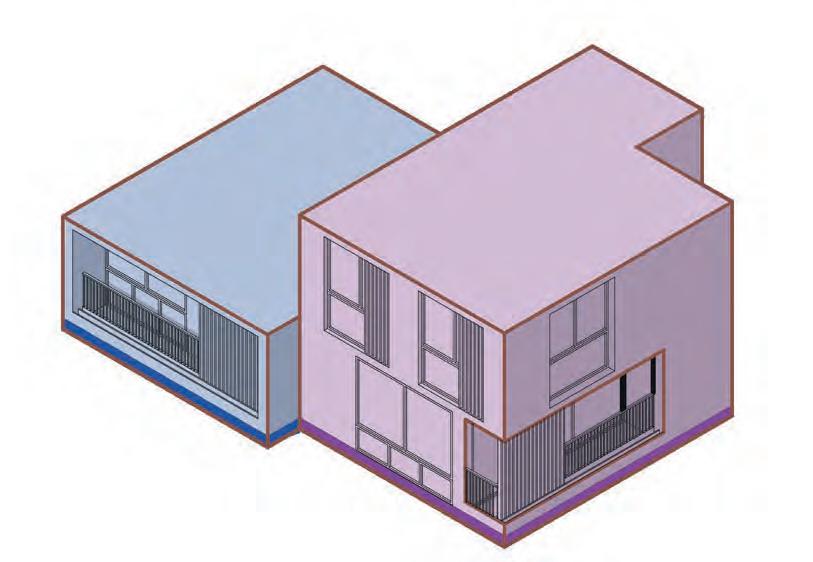

TIPOLOGÍAS DE

6.30 M2

3 DORMITORIOS

DORMITORIOS 6.30 M2 8.5 M2 6.30 M2 10.5 M2

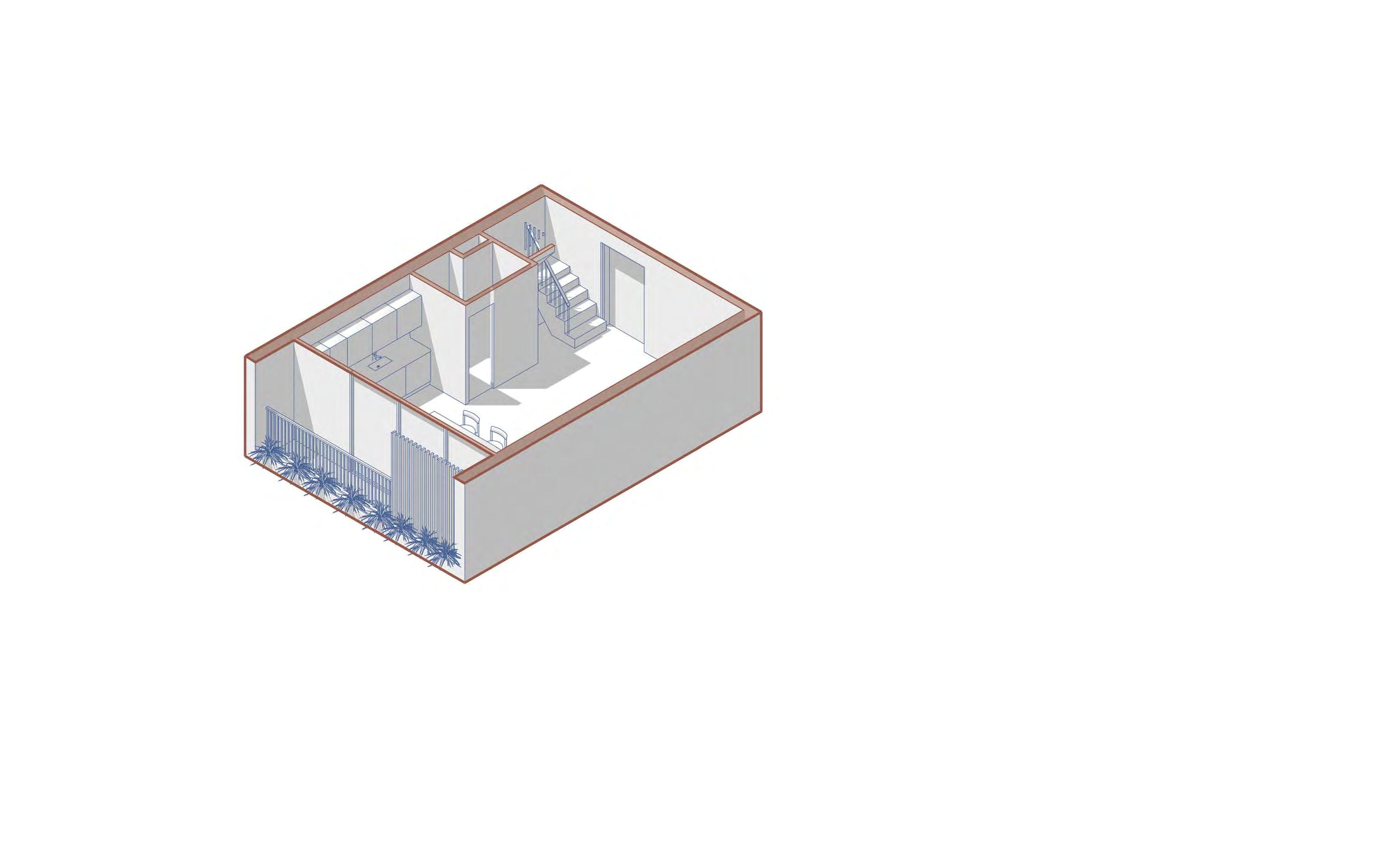

FLAT: 50.4 M2 - 1 DORMITORIO

DÚPLEX

A DÚPLEX

C DÚPLEX

6.30 M2 TIPO TIPO

DÚPLEX

TIPO TIPO

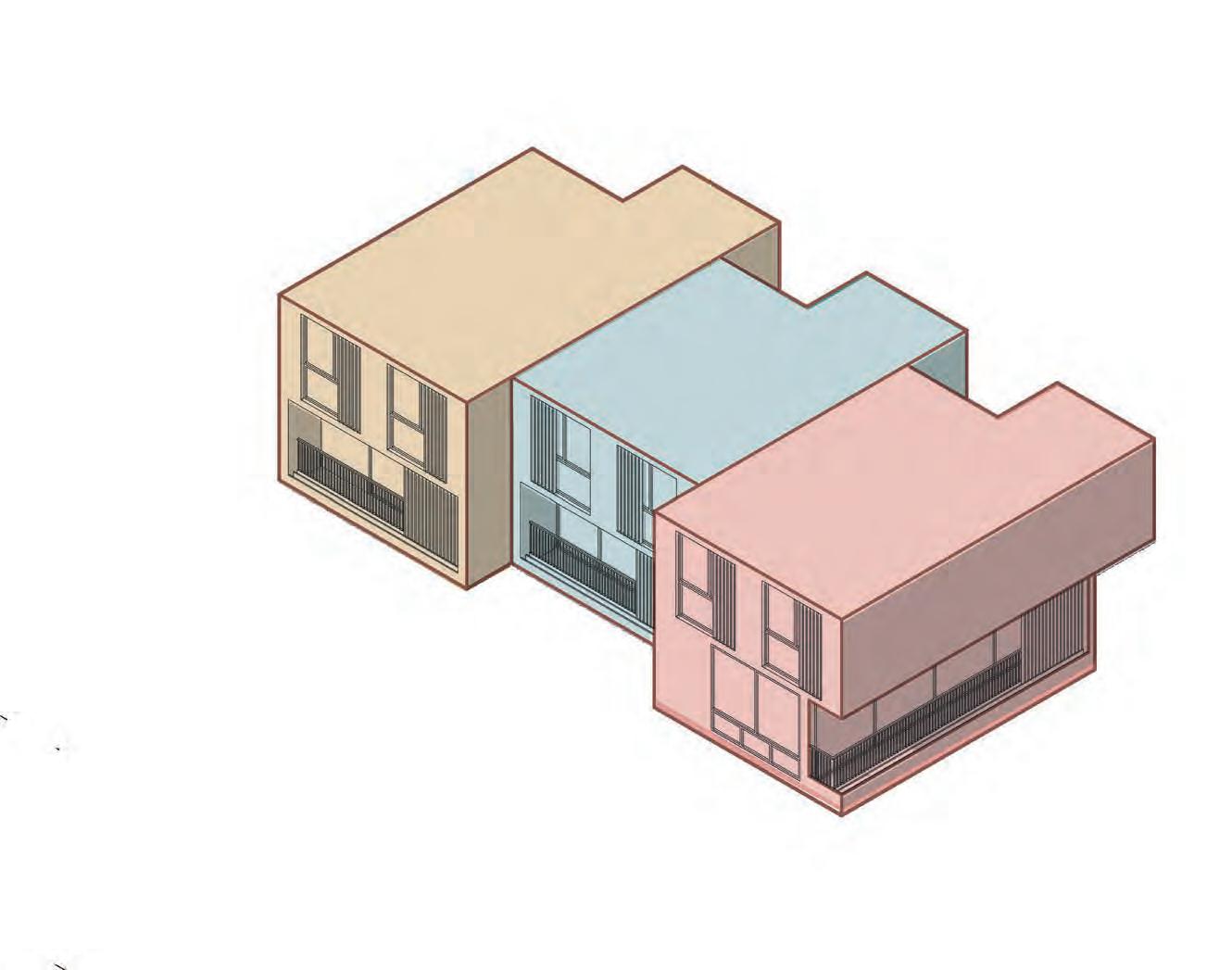

ENGRANAJE

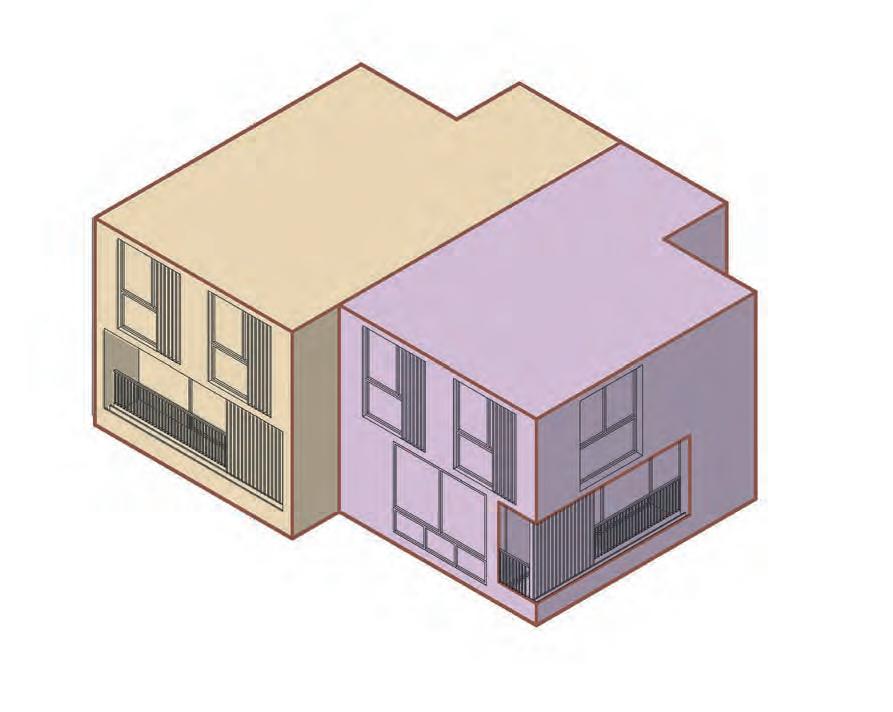

Vivienda flat y dúplex tipo B Vivienda dúplex tipo C y D Vivienda Vivienda dúplex tipo

Vivienda dúplex

Viviendas flat tipo A, B y D Vivienda dúplex tipo B y D tipo A, C Y D

5 6 7 8 9 10 11

E F G H I J K L M N O P NIVEL -1 NIVEL 0 NIVEL +1 NIVEL +2 NIVEL +3 NIVEL +4 NIVEL +5 NIVEL +6 NIVEL +7 NIVEL +8 NIVEL +9 NIVEL +10 NIVEL +11 NIVEL +12 NIVEL +13 NIVEL +14 NIVEL +15 NPT +10.50 NPT +18.00 NPT +20.50 NPT +23.00 NPT +25.50 NPT +28.00 NPT +30.50 NPT +33.00 NPT +35.50 NPT+ 38.00 NPT 00.00 NPT +3.00 NPT +5.50 NPT +8.00 NPT +15.50 NPT +13.00 NPT -3.00 NIVEL -2 NPT -6.00

A B C D E

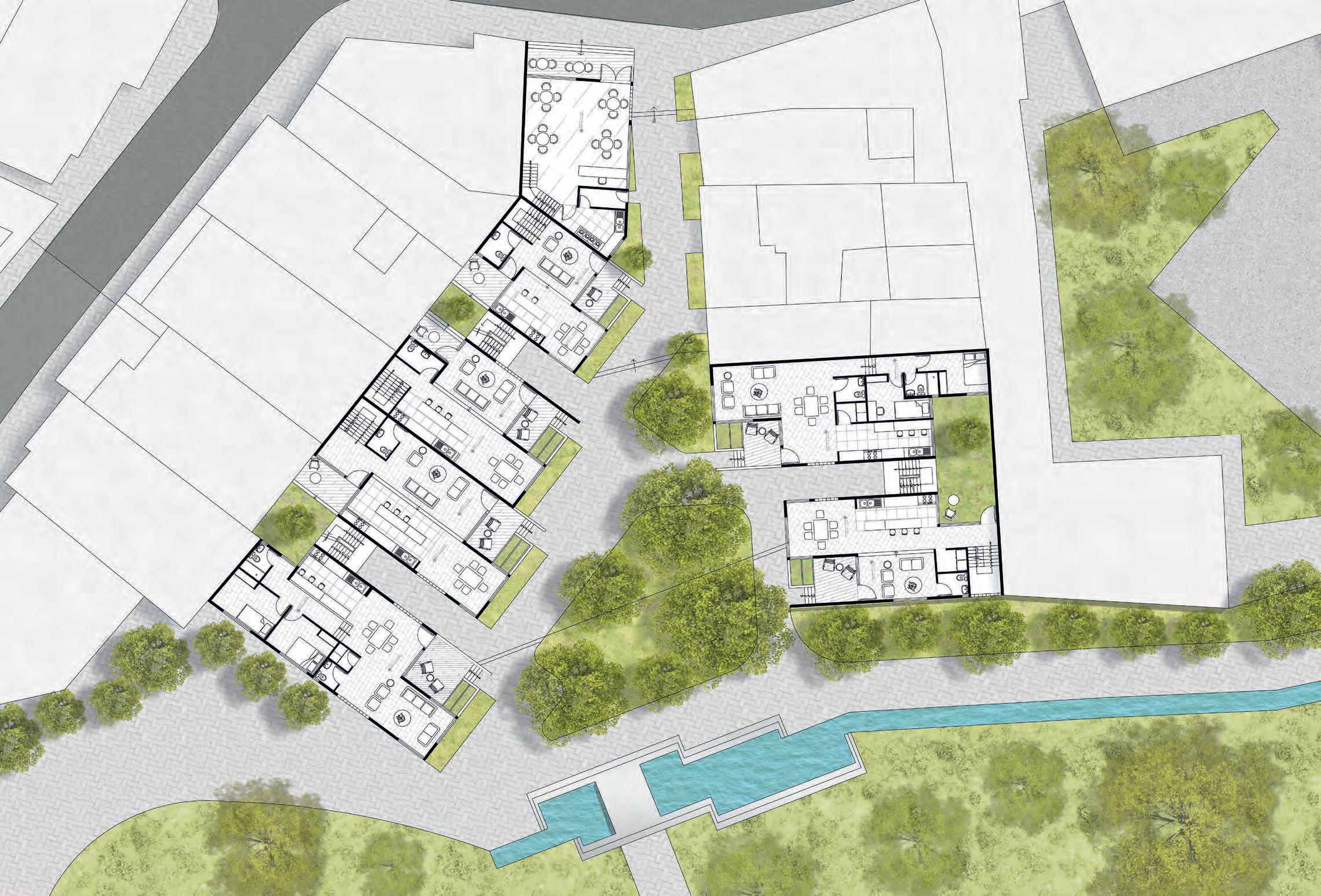

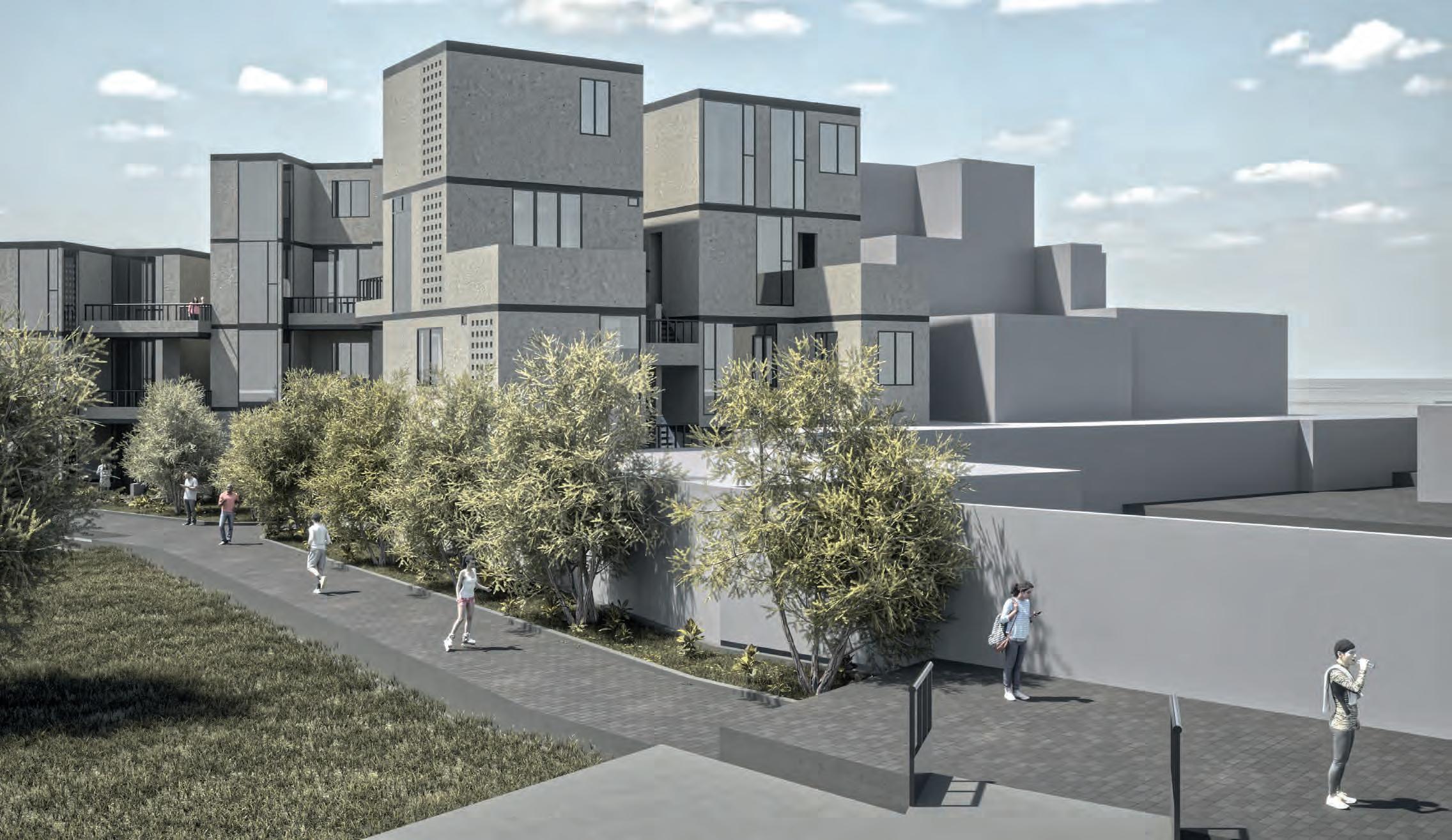

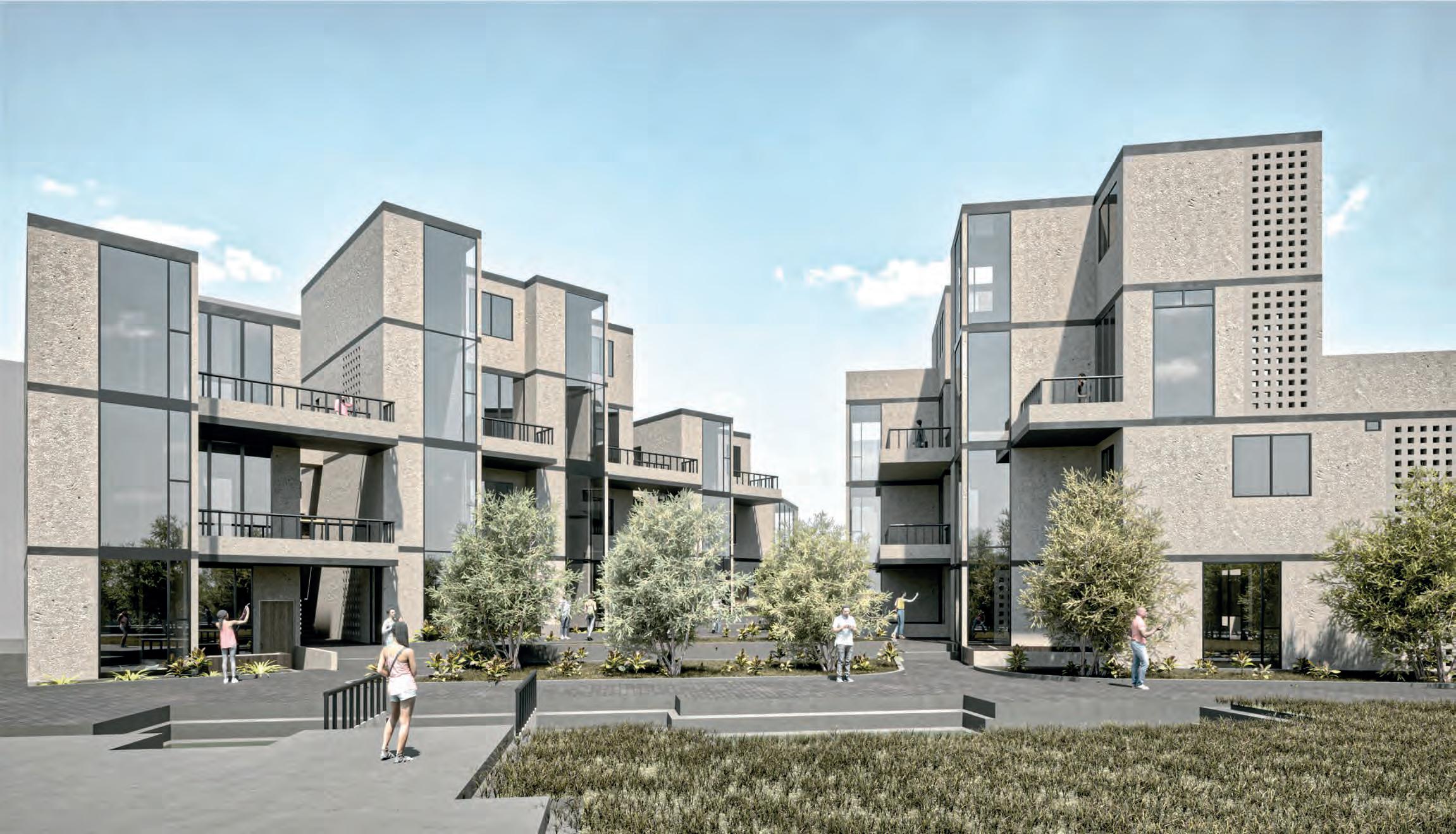

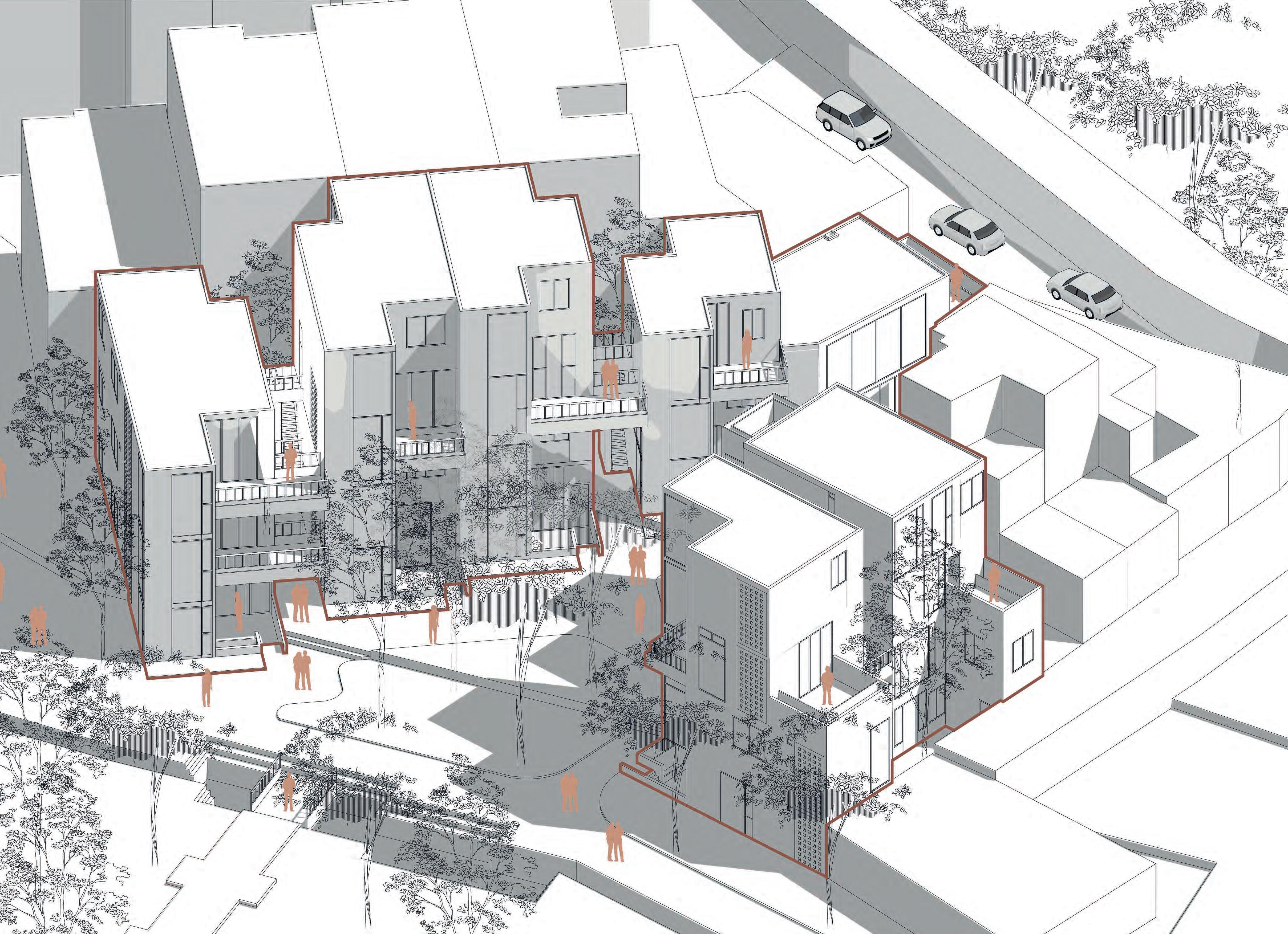

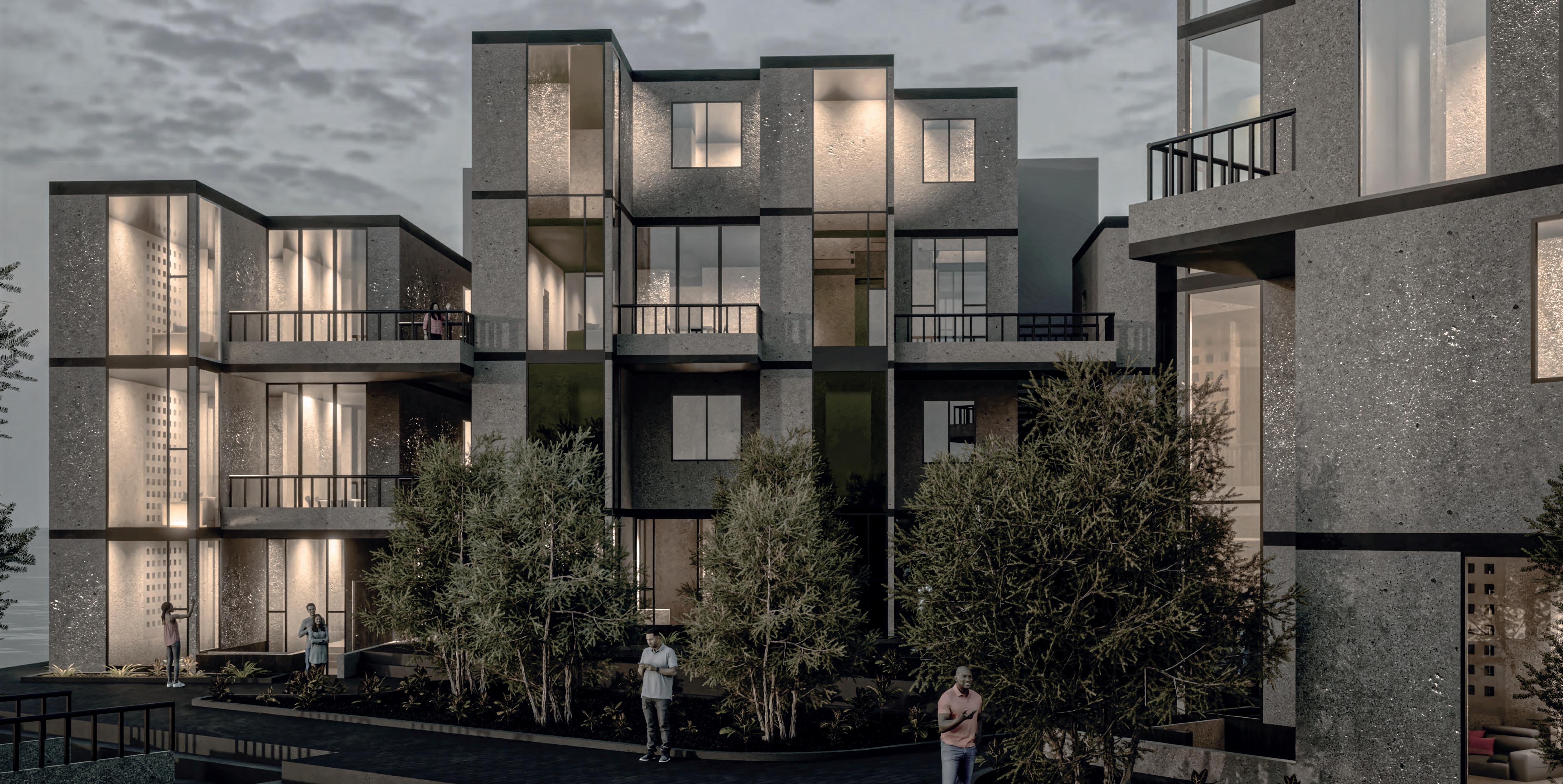

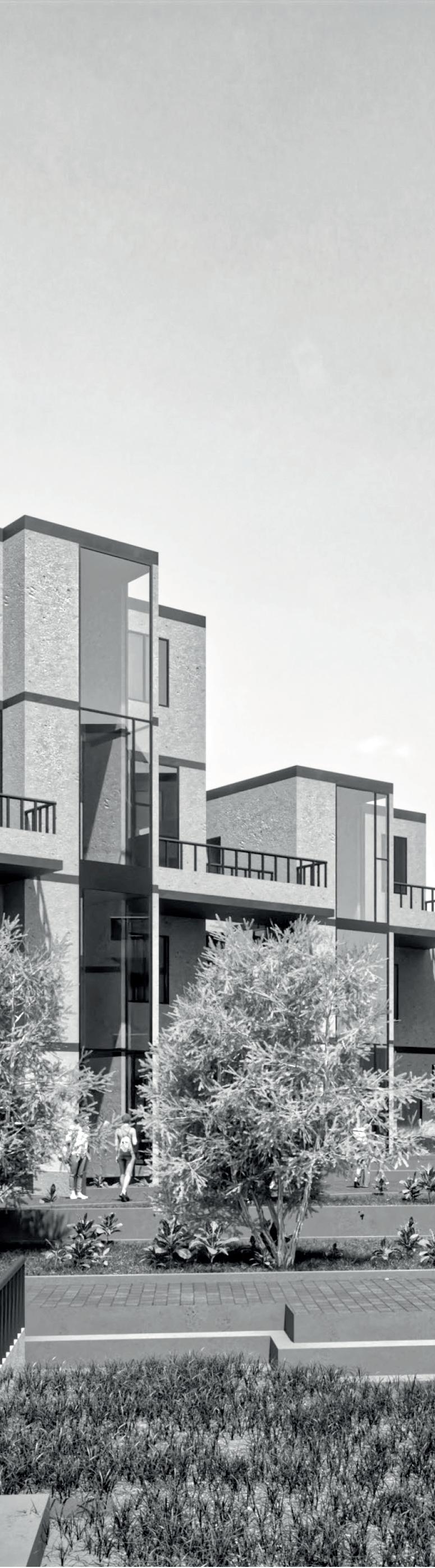

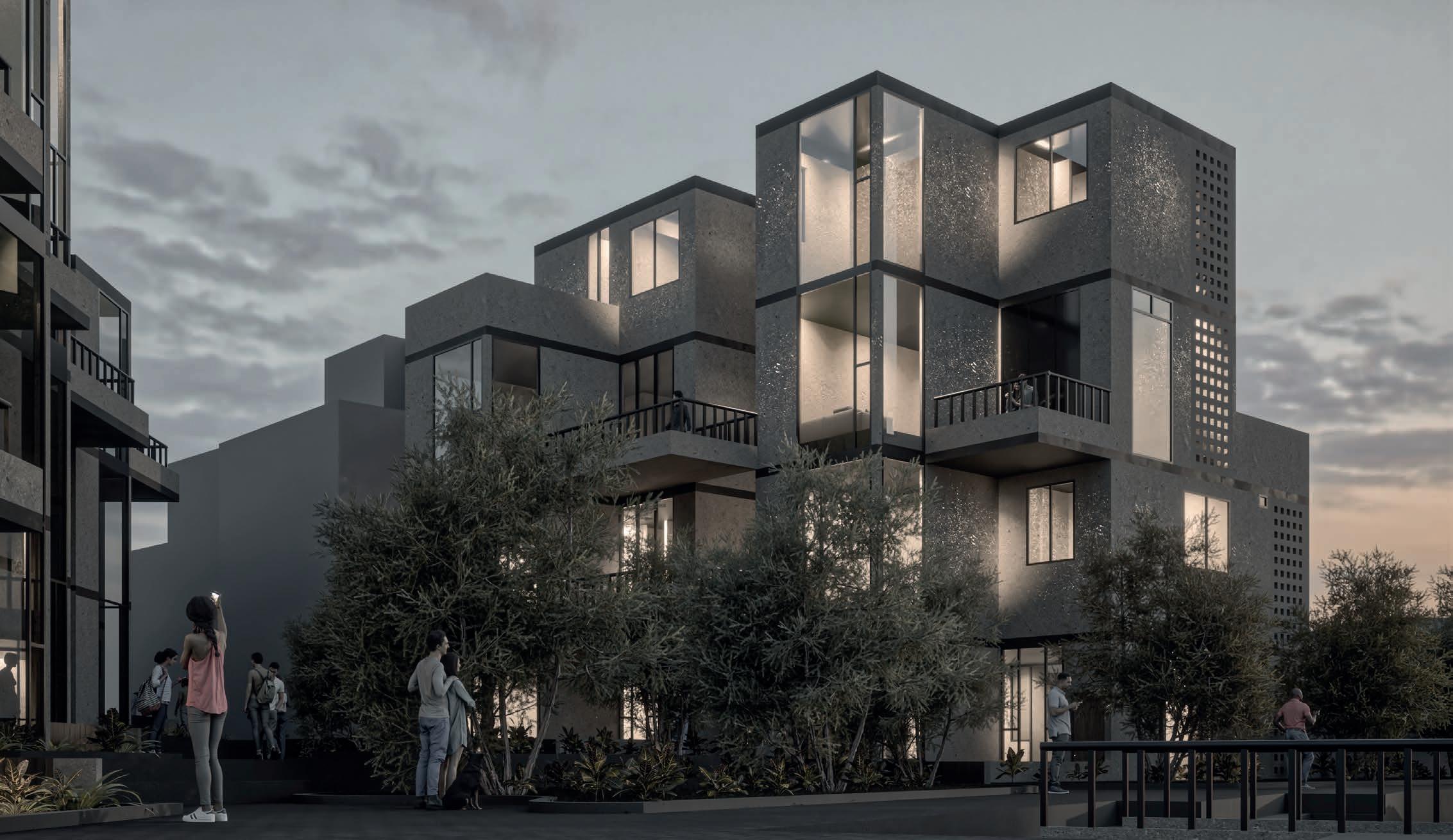

VIVIENDA COLECTIVA: RENOVANDO VIDA EN COMUNIDAD

LA MOLINA

AÑO: 2022

CURSO: TALLER 6

DOCENTES:

ENRIQUE NORMAND

FRANCISCO RODRIGUEZ GONZALO BENAVIDES

El proyecto surge de un interés en crear una comunidad de barrio mediante un conjunto de viviendas multifamiliares en una zona del barrio de Matazango. Además, se pretende resaltar la importancia del canal de Surco, revelándolo en un tramo específico de su curso, para que deje grabado en la memoria colectiva y sea útil. Asimismo, la propuesta del proyecto implica establecer una conexión verde mediante una serie de espacios ajardinados que se extienden entre la calle Camino Real y el parque José Rizal.

COMUNIDAD 03

PARQUE JOSÉ RIZAL

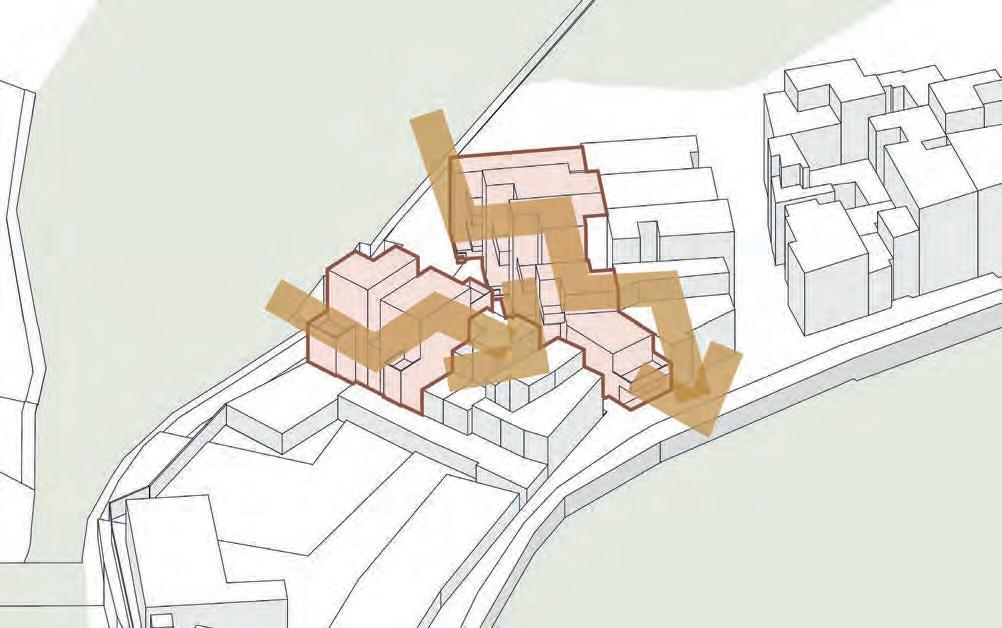

CONEXIÓN VERDE

Se genera una permehabilidad por medio de espacios verdes

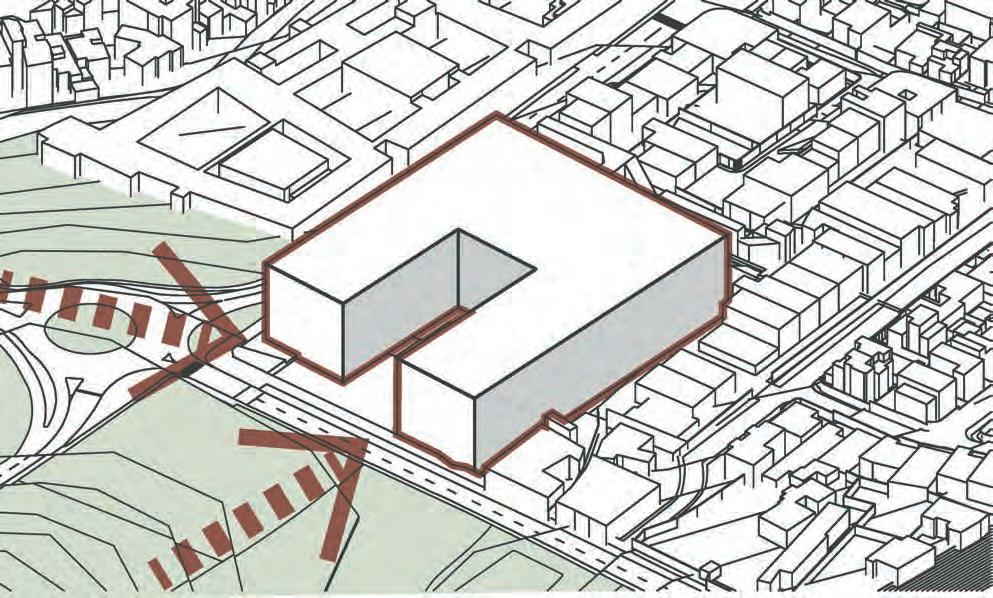

ÁREA DE INTERVENCIÓN

Selección de área debido al potencial de conexión entre el parque rizal y camino real por medio del callejón.

CANAL

Se abre el canal para revalorizarlo

ESCALONAMIENTO

Permite que todas las vivxxiendas tengan visibilidad entre ellas y al parque permitiendo inducir una vida de barrio

CAMINO REAL

C C C C D D D D B B B B A A A A

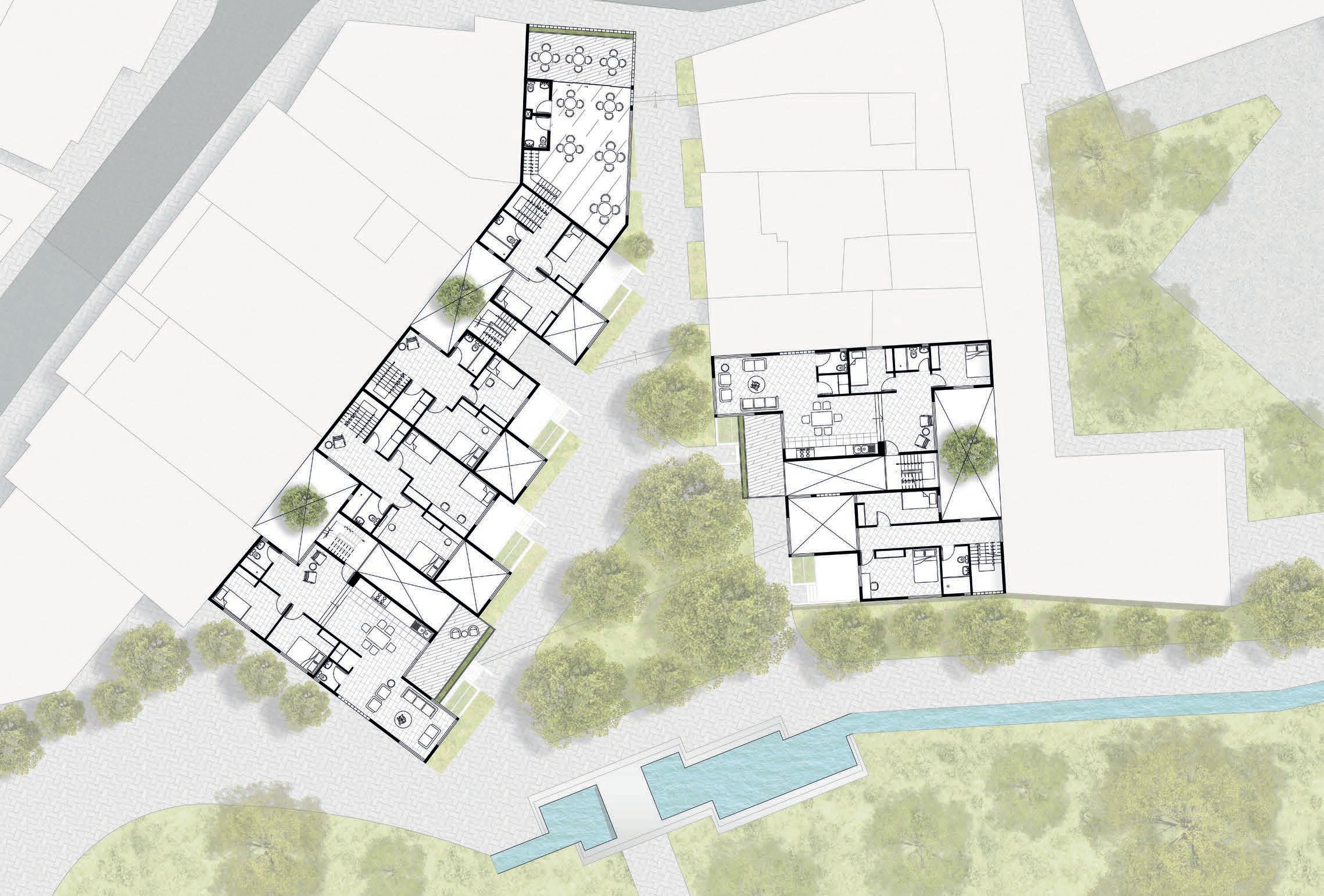

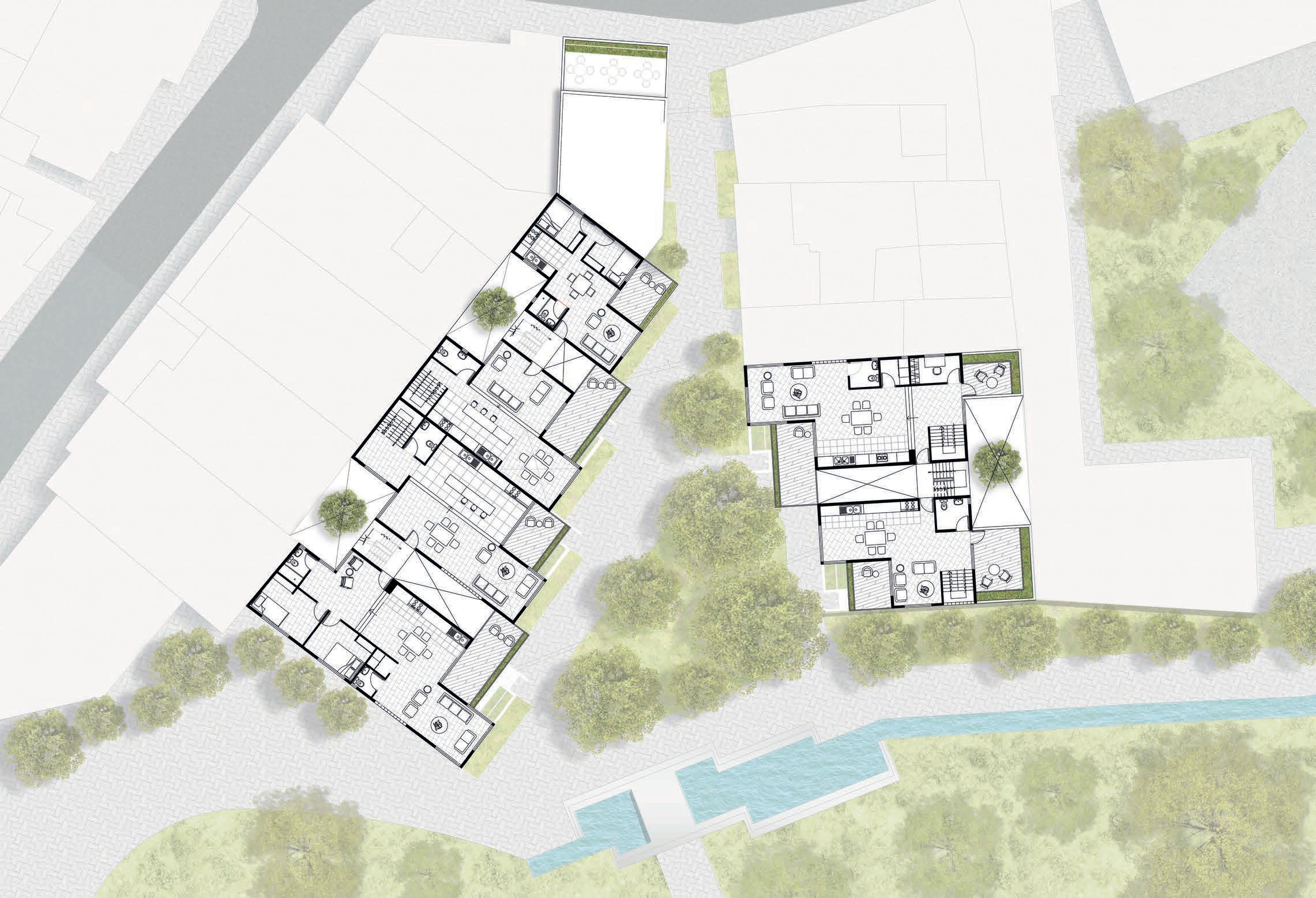

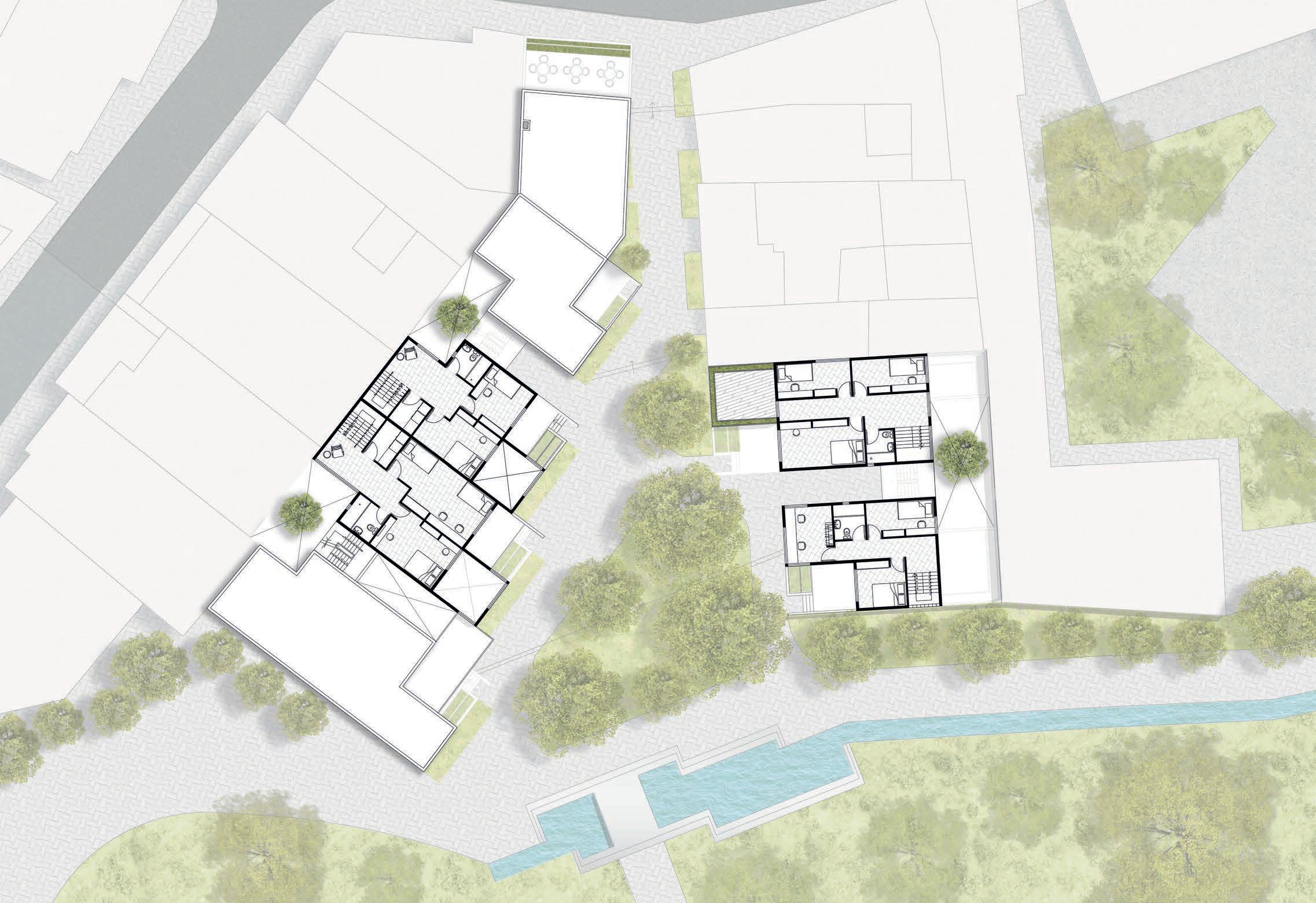

PLANTA 1

PLANTA

C C C C C D D D D B B B B A A A A

PLANTA 4

PLANTA 2

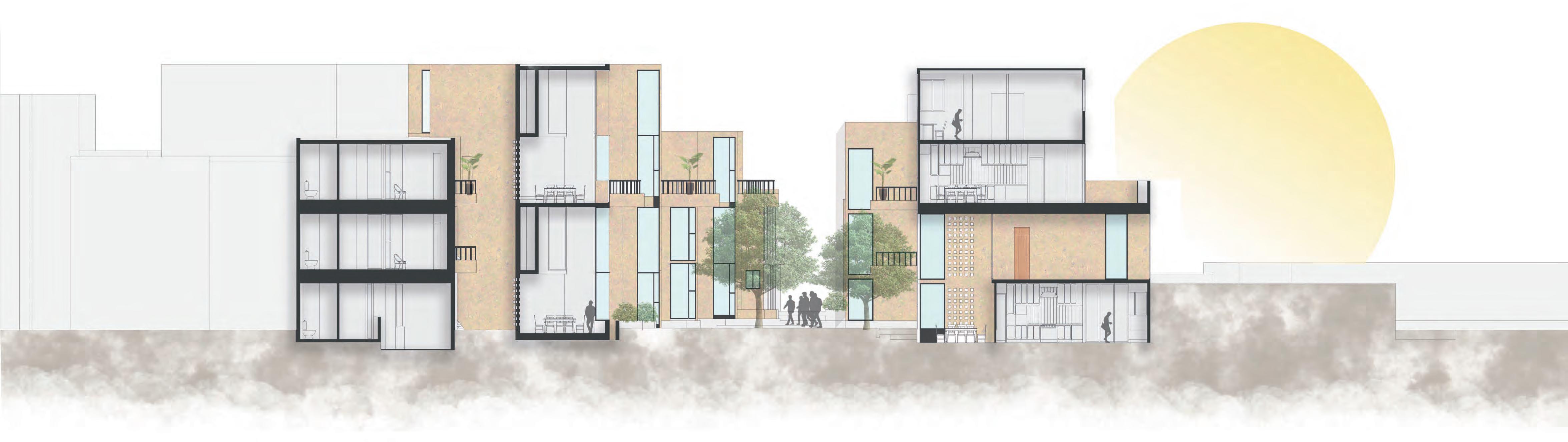

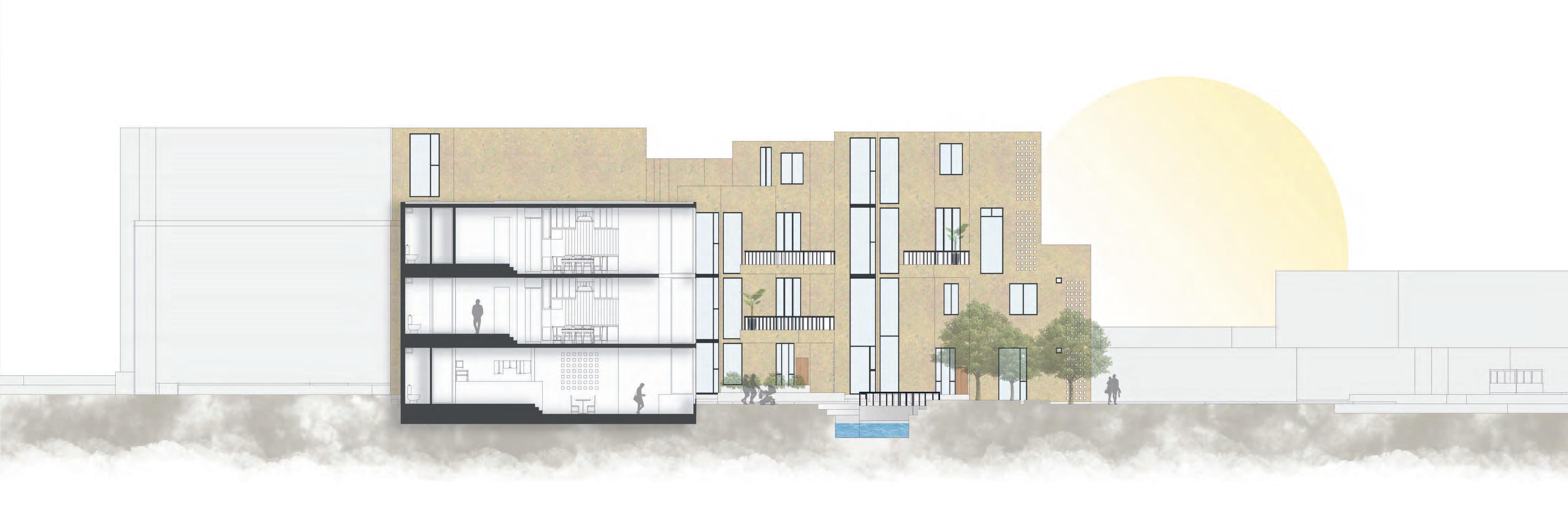

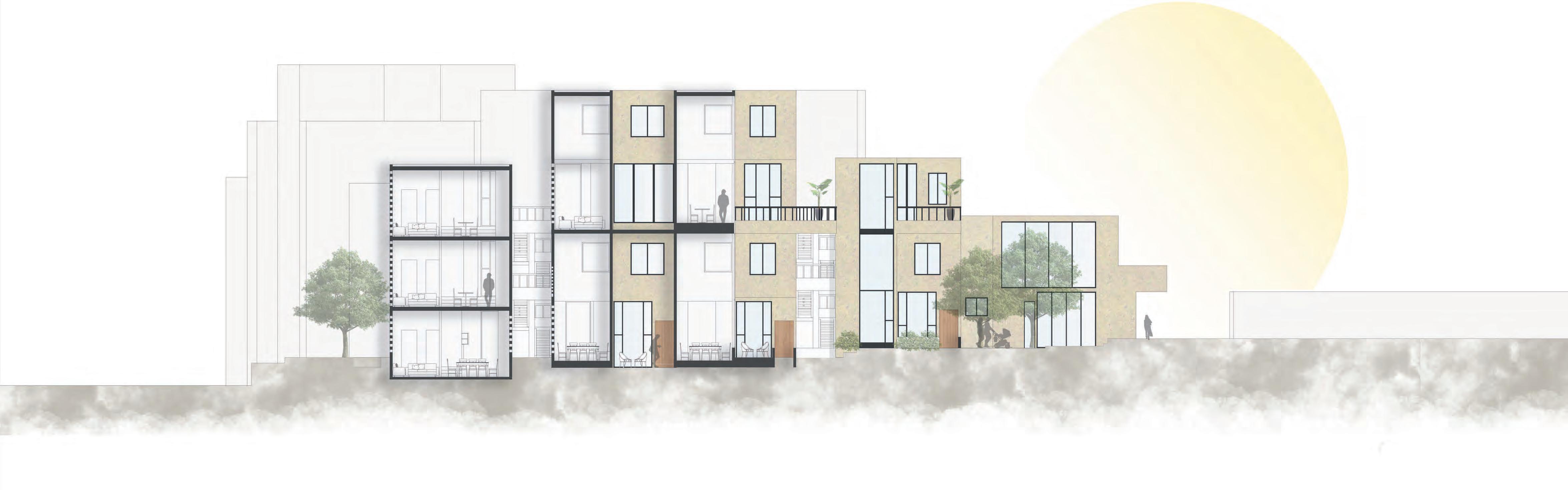

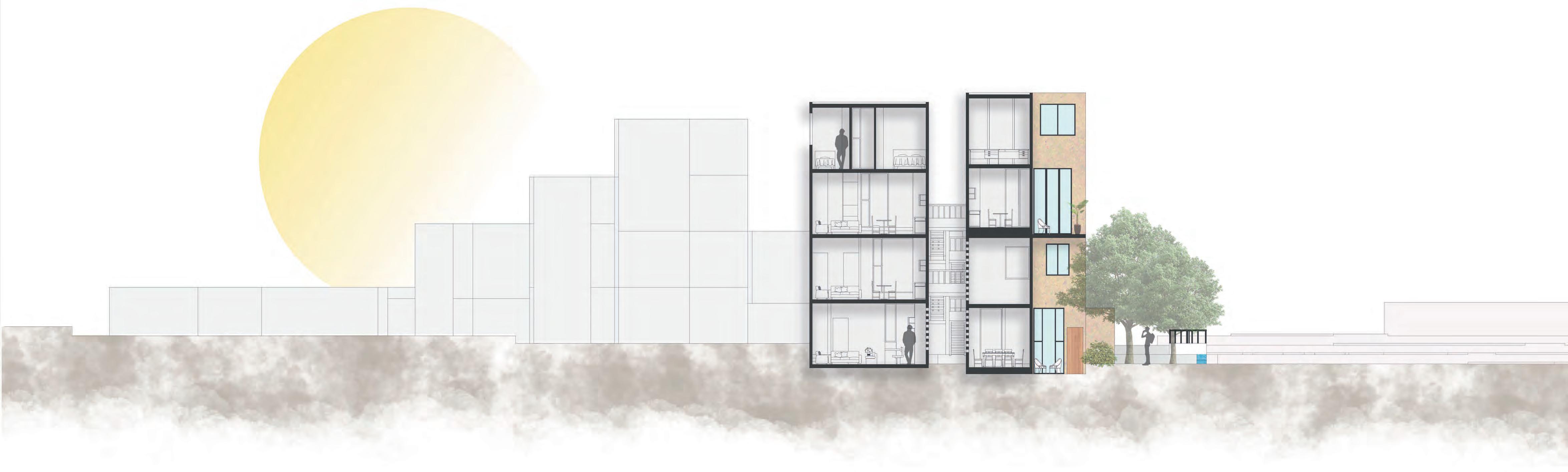

CORTE A-A

CORTE B-B

CORTE C-C

CORTE D-D

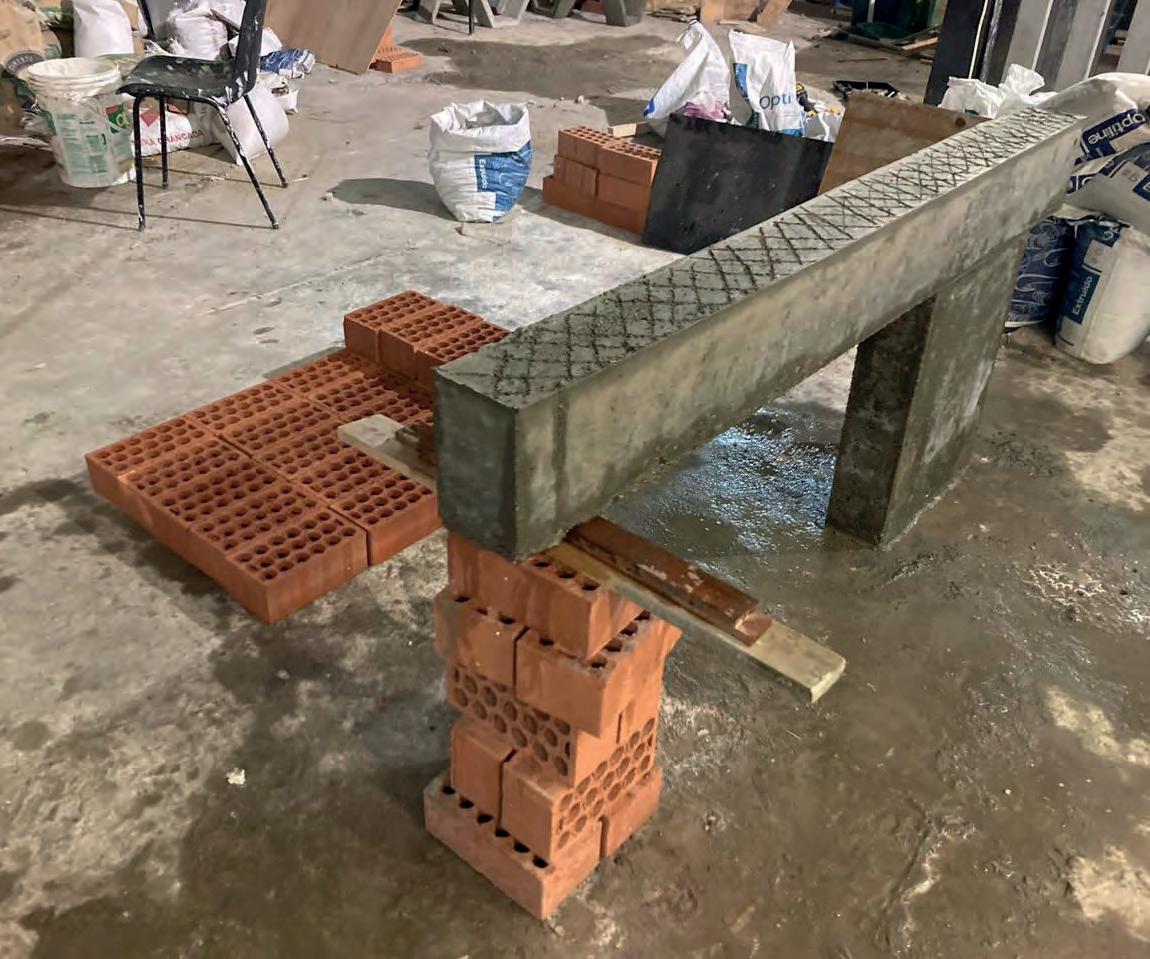

MIRADOR CAMANA

AREQUIPA

AÑO: 2022

CURSO: CONSTRUCCIÓN 2

DOCENTE:

EDWIN GUDIEL

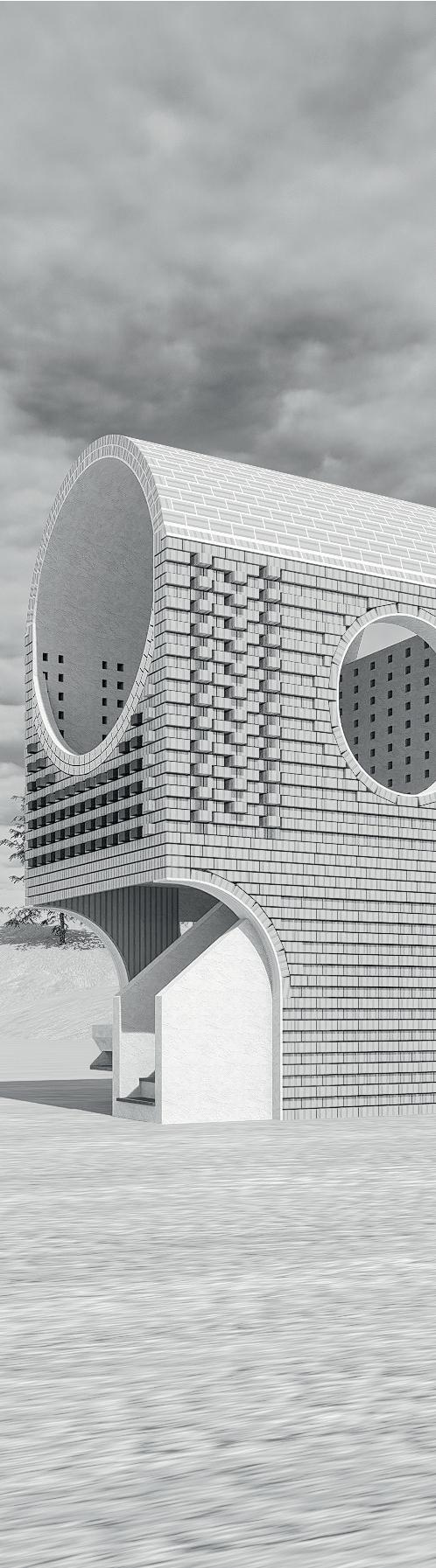

Se está proponiendo el diseño de un módulo arquitectónico en Camaná, Arequipa, el cual se ha concebido considerando diversas estrategias de diseño para asegurar su funcionalidad y eficiencia. Estas estrategias abarcan aspectos como la ubicación del módulo, el clima predominante en la zona, la estructura del edificio, el tipo de cubierta, el pavimento utilizado y los detalles constructivos de cada elemento. Se ha tomado la decisión de emplear tanto concreto como albañilería en la construcción del módulo, con el fin de garantizar su durabilidad y resistencia ante las condiciones ambientales de la región. Además de su función principal como mirador, se ha previsto incluir un área comercial en el primer nivel del módulo. Específicamente, se ha proyectado una tienda de verduras y frutas, lo cual añade un elemento de servicio a la comunidad y complementa la función turística del mirador.

PLANTA 1

N.P.T +0.00m N.P.T +2.60m N.P.T +5.35m N.P.T +6.70m Acabado de piso pulido e: 0.2cm Bandeja de madera e: 4cm Mueble de concreto Losa maciza 15cm Acabado de piso e: 0.2cm Ladrillo King kong 23x12.5x9cm Vano semicircular R: 150cm Vano circular R: 80cm Adoquín impermeabilizado 23x12.5x9cm CORTE 1-1

PLANTA 2

2 N.P.T +0.00m N.P.T +2.60m N.P.T +5.35m N.P.T +6.70m Acabado de piso pulido e: 0.2cm Bandeja de madera e: 0.3cm Mueble de concreto Losa maciza 15cm Acabado de piso e: 0.2cm Tarrajeo e:0.2cm Ladrillo King kong 23x12.5x9cm Vano semicircular R: 80cm Adoquín impermeabilizado 23x12.5x9cm

CORTE 2-2

Placa

Cubierta ext. doble muro de ladrillo

peraltada 27x12.5cm

Viga

de concreto armado 50x12.5cm

peraltada 27x12.5cm

simple 77x16.5x50cm

Viga

Zapata

de concreto armado 50x12.5cm cimbra de madera yeso - cemento 1/2 adoquines de 23x12.5x9 cm viga de concreto Primero, se arma la cimbra y se unen los adoquines con el yeso - cemento. La bóveda arranca de la viga. viga de concreto losa de concreto cimbra de madera adoquines de 23x12.5x9 cm viga de concreto mortero Segundo, después de colocar la primera capa de la bóveda, se añade una capa más de adoquines unidos por mortero y luego se impermeabiliza el exterior. El tarrajeo interior se realiza al finalizar la bóveda viga de concreto losa de concreto

ESTRUCTURA

ISOMETRÍA DE

Placa de concreto armado 50x12.5cm

Viga peraltada 27x12.5

Viga chata 50x15cm

Placa de concreto armado 50x12.5cm

Viga peraltada 27x12.5

Losa maciza 15cm

Cubierta ext. muro de ladrillo

Zapata compuesta 145x77x50cm

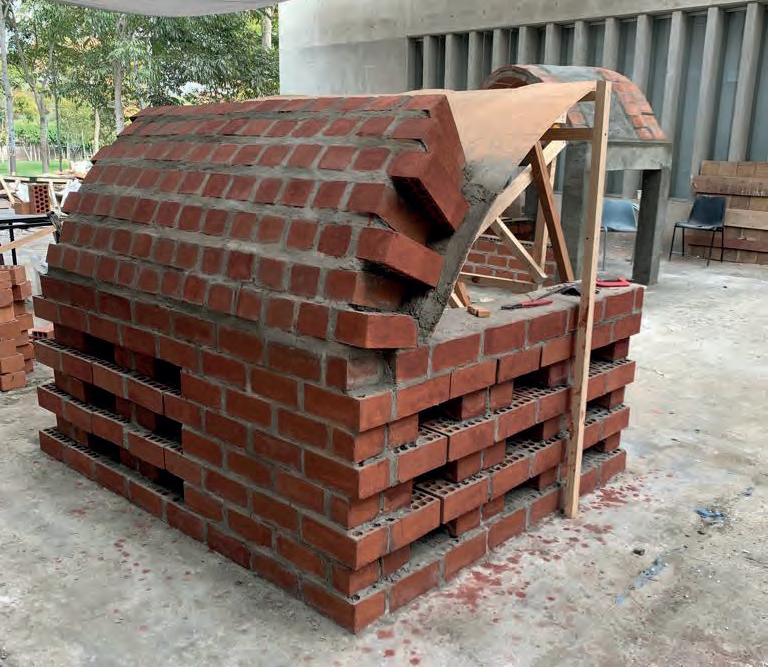

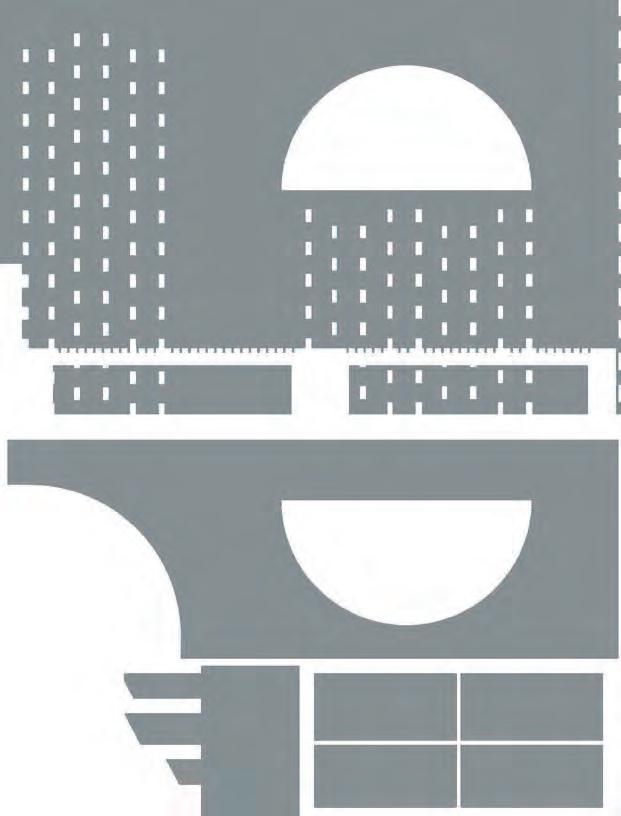

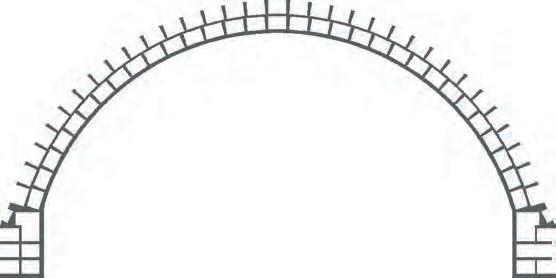

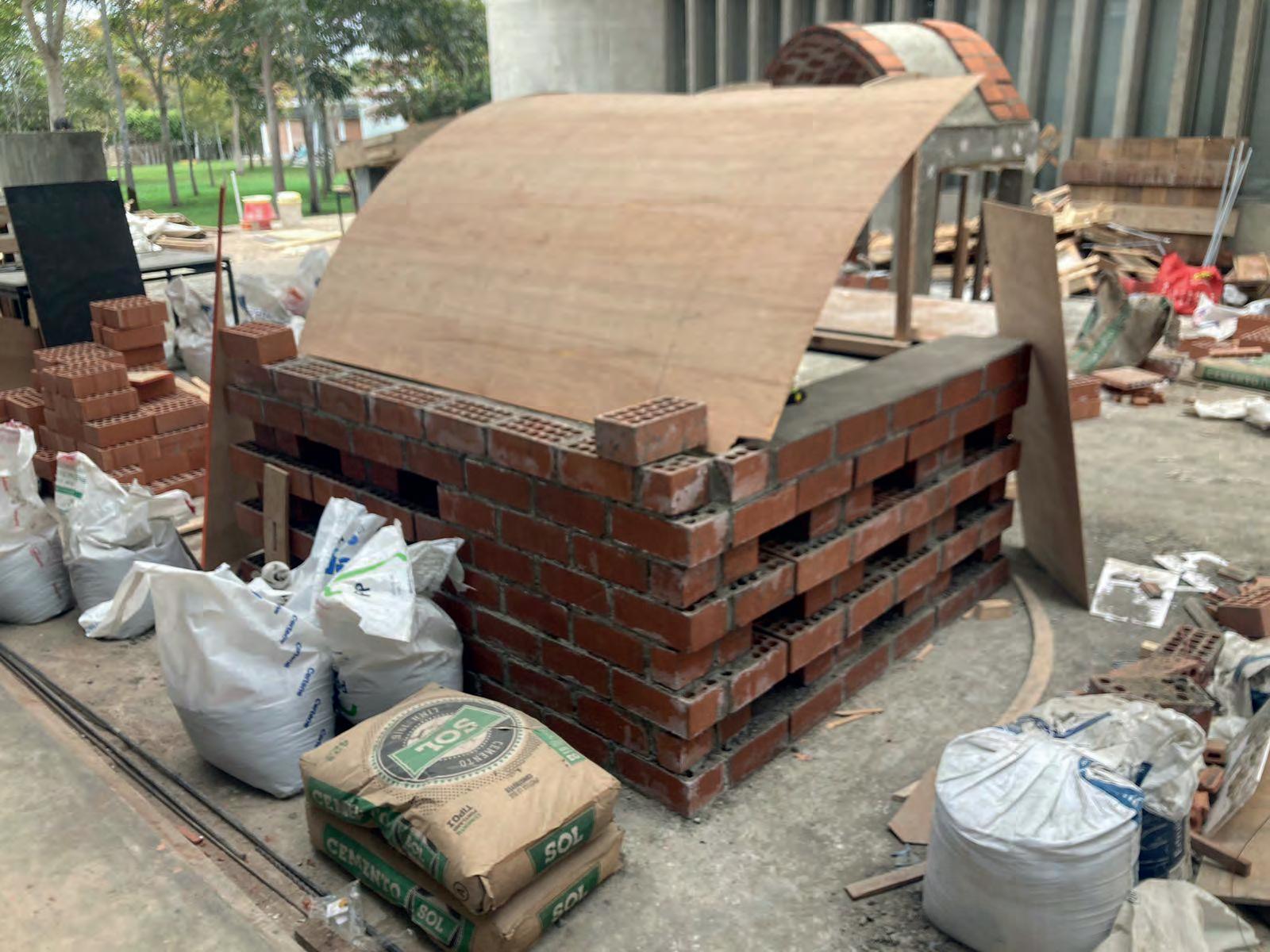

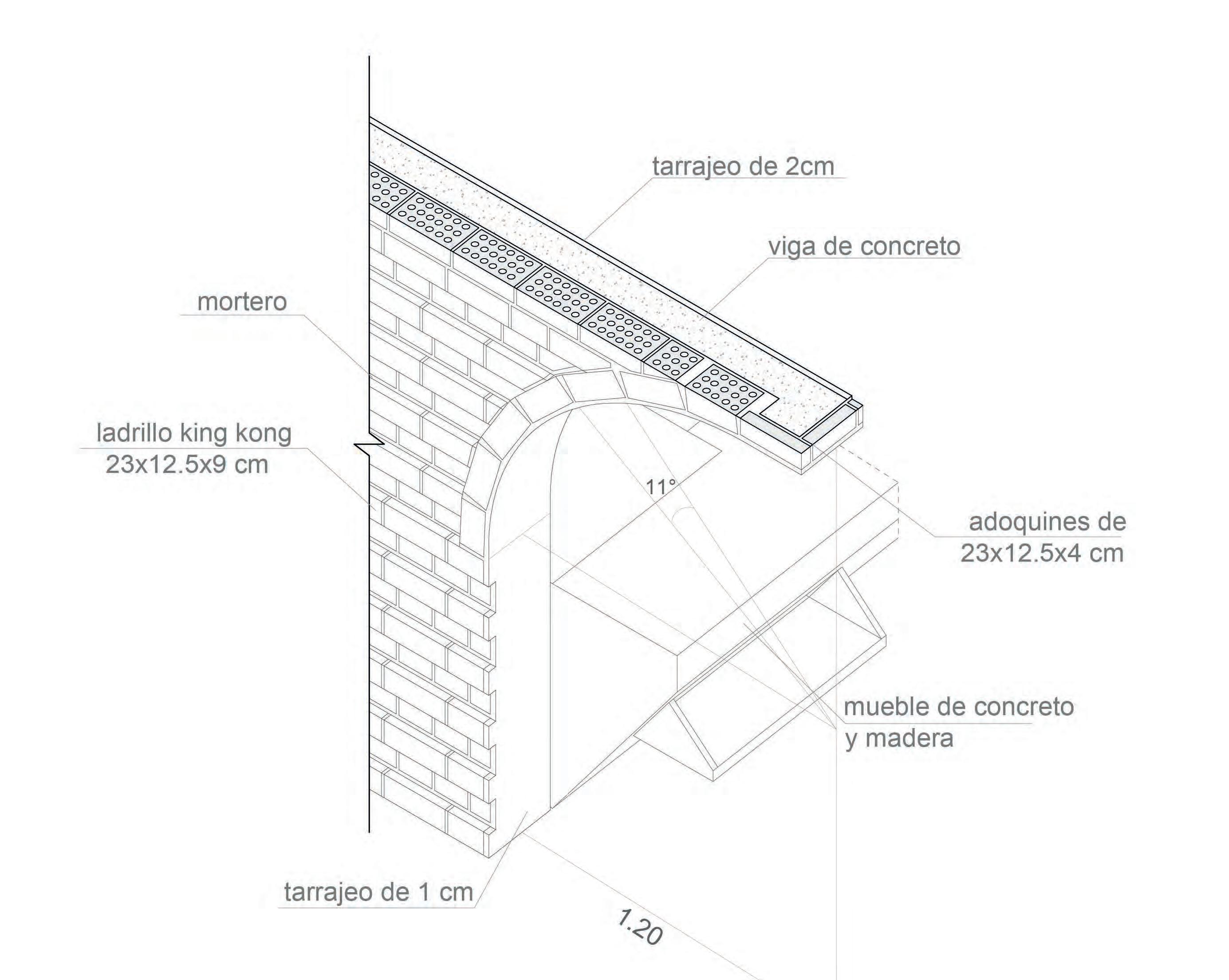

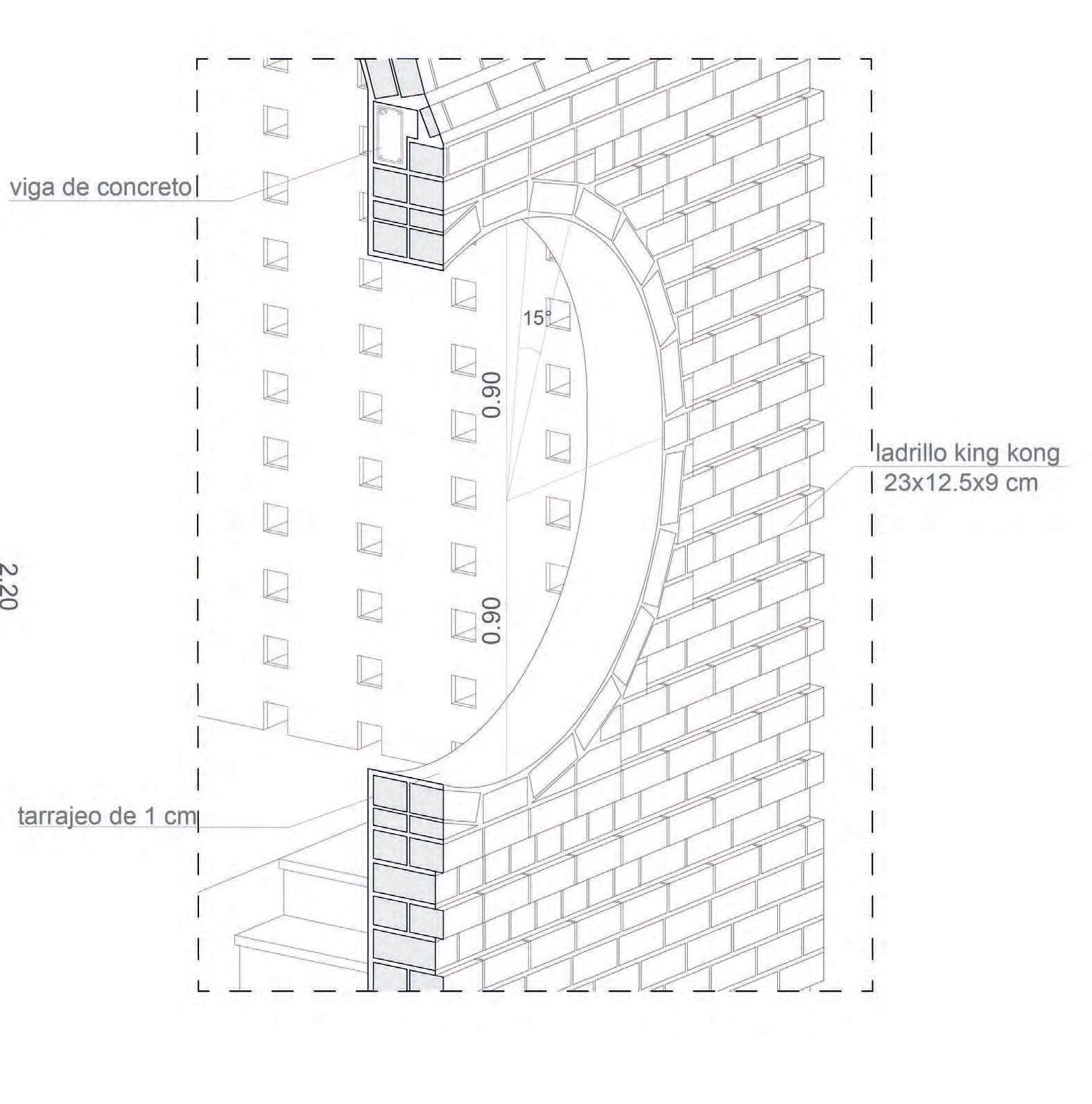

DETALLE DE MEDIO ARCO DETALLE DE VANO CIRCULAR

ACABADO DE ESCALERA

MADERA CAOBA e= 30mm

DETALLE DE ZAPATA

TARRAJEO 0.02 M

MORTERO 1.5 CM

MORTERO 1.0 CM

ACABADO DE

CONCRETO 0.02 M

CONTRAPISO 0.5 M

FALSO PISO 0.10 M

PERNO 1¨

TARUGO DE PLÁSTICO

ESTRIBOS DE 1/4"

VARILLAS DE 1/2"

CONCRETO SIMPLE

CONCRETO CICLÓPEO

CALZOS DE 5 CM

CONCRETO SIMPLE

ACABADO DE CONTRAPASO e= 10mm

DETALLE DE PELDAÑO

ACABADO DE ESCALERA

MADERA CAOBA

e= 30 mm

ACABADO DE PISO

CONTRAPISO

PISO FALSO

ARMADO DE CIMENTACIÓN

DE ESCALERA

DETALLE UNIÓN CON EL SUELO

ARCO DE LADRILLO KING KONG Tarrajeado con cemento

ESTRIBOS e= 6 mm

ARMADO DE ESCALERA VARILLA DE 3/8 ''

ACABADO DE ESCALERA MADERA CAOBA e= 30 mm

ACABADO DE PISO

Piso falso Contrapiso

ARMADO DE CIMENTACIÓN DE ESCALERA

DETALLE DE ESCALERA EN CORTE

SUELO

Tapa de madera que puede ser extraida para poder acceder a todo el mobiliario para atención al cliente.

Mobiliario de concreto con valadizo de madera utilizado en el primer nivel como aparador para atender a los clientes

Mobiliario de concreto y madera que puede ser usado para poner elementos que luego serán usados para la venta.

Isometría del primer nivel, donde se muestra los dos mobiliarios compuestos de concreto armado y madera

PLANTA

VARILLAS DE 3/8

MADERA DE e= 0.2cm

VARILLAS DE 3/8

BLOQUE DE CONCRETO

VARILLAS DE 3/8

CORTE A-A

MADERA DE e= 0.4cm

VARILLA DE MADERA DE e=0.4 cm

VARILLAS DE 3/8

BLOQUE DE CONCRETO

VARILLAS DE 3/8

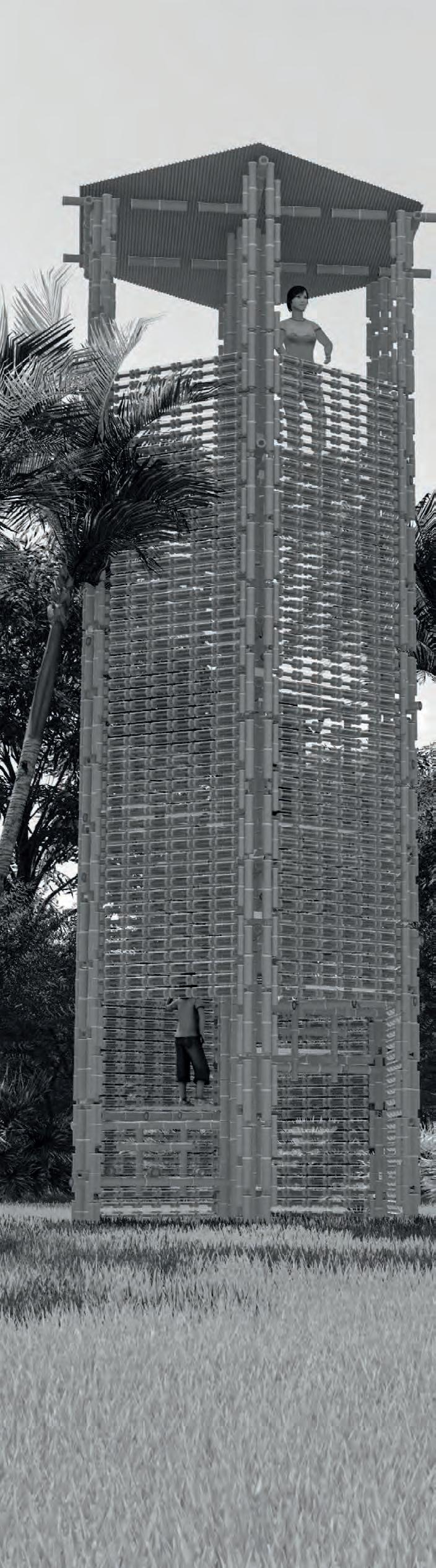

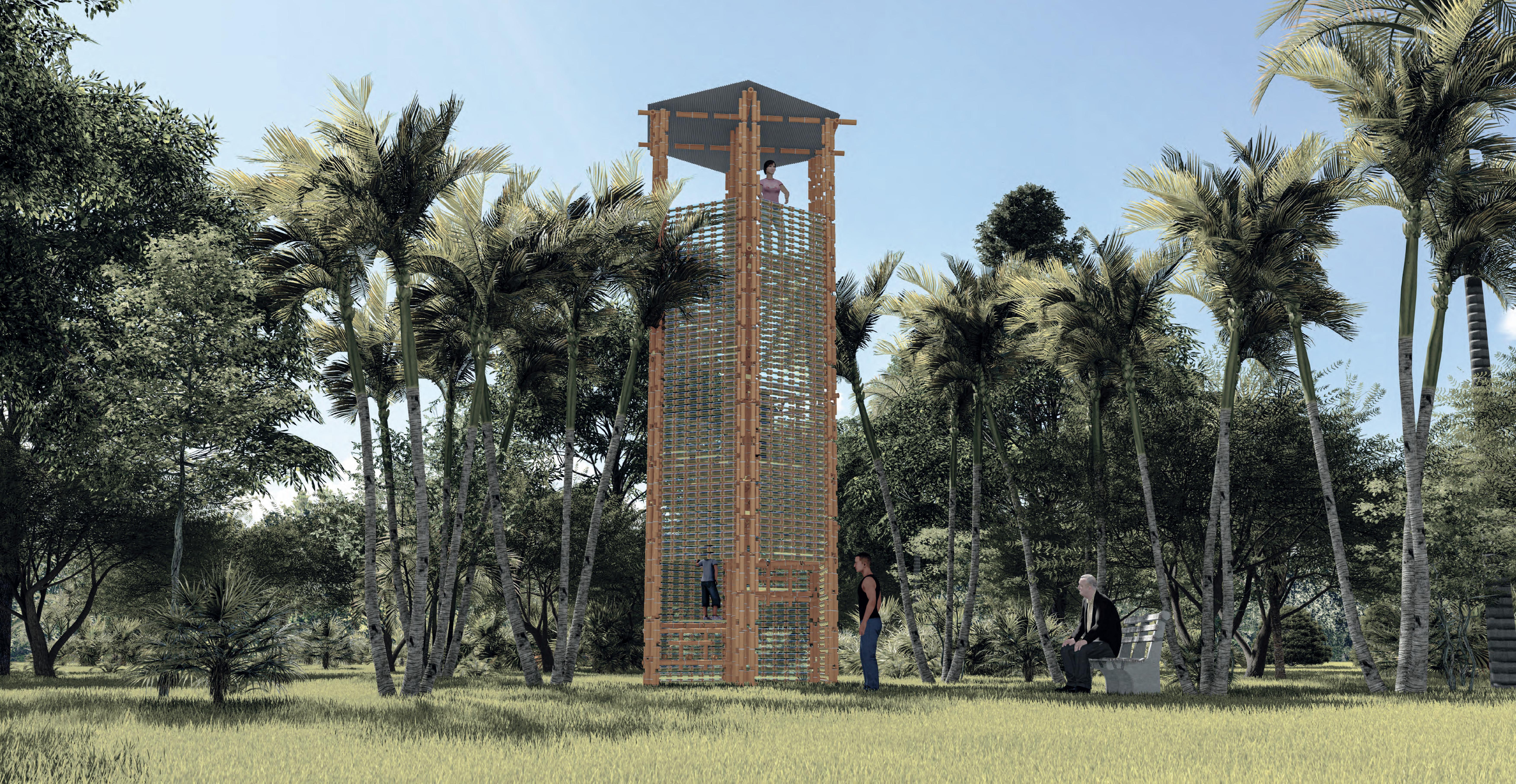

MIRADOR PUCALLPA-UCAYALI

AÑO: 2022

CURSO: CONSTRUCCIÓN 1

DOCENTES: ERIK JAHNSEN

MIGUEL MUÑOZ

Se está proponiendo el diseño de un mirador en la región de Pucallpa, el cual se ha seleccionado con base en la necesidad de aplicar técnicas constructivas que empleen bambú y vidrio en proporciones adecuadas. En este diseño, el bambú se ha utilizado como elemento estructural primordial, mientras que el vidrio se ha empleado principalmente como material de revestimiento y para la creación de losas

Para las envolventes del mirador, se ha optado por utilizar botellas de vidrio, mientras que para las plataformas se ha utilizado vidrio templado de 12 mm de espesor. Además, en cuanto a las uniones estructurales del bambú, se han empleado técnicas como la boca de pez y el pico de flauta, que garantizan una conexión segura y resistente entre los elementos de la estructura. Este enfoque de diseño busca no solo crear un espacio escénico y funcional, sino también promover el uso sostenible de materiales locales y resaltar las técnicas tradicionales de construcción en la región.

PLANTAS

COLUMNA TIPO "A"

VER DETALLE LAMINA L-08

CIMENTACION TIPO "A"

VER DETALLE LAMINA L-08

COLUMNA TIPO "A"

VER DETALLE LAMINA L-08

CIMENTACION TIPO "A"

VER DETALLE LAMINA L-08

COLUMNA TIPO "B"

VER DETALLE LAMINA L-08

CIMENTACION TIPO "B"

VER DETALLE LAMINA L-08

COLUMNA TIPO "A"

VER DETALLE LAMINA L-08

CIMENTACION TIPO "A"

VER DETALLE LAMINA L-08

PLANTA DE CIMENTACIÓN

PROYECCION

MURO DE BOTELLAS T1

VER DETALLE LAMINA L-11

LOSA DE VIDRIO TIPO "A"

VER DETALLE LAMINA L-09

COLUMNA LATERAL

VER DETALLE LAMINA L-

MURO DE BOTELAS T1

VER DETALLE LAMINA L-11

UNION DE COLUMNA "B"

VER DETALLE LAMINA L-09

LOSA DE VIDRIO TIPO "A"

VER DETALLE LAMINA L-09

MURO DE BOTELLAS T1

VER DETALLE LAMINA L-11

COLUMNA TIPO "A"

VER DETALLE LAMINA L-08

CIMENTACION TIPO"A"

VER DETALLE LAMINA L08-

COLUMNA TIPO "A"

VER DETALLE LAMINA L-08

CIMENTACION TIPO"A"

VER DETALLE LAMINA L08-

COLUMNA TIPO "A"

VER DETALLE LAMINA L-08

CIMENTACION TIPO"A"

VER DETALLE LAMINA L08-

LOSA DE VIDRIO TIPO "A"

VER DETALLE LAMINA L-09

MURO DE BOTELLAS T1

VER DETALLE LAMINA L-11

LOSA DE VIDRIO TIPO "A"

VER DETALLE LAMINA L-09

ESCALÓN

VER DETALLE LAMINA L-09

UNION MURO DE BOTELLAS - B1

VER DETALLE LAMINA L-11

MURO DE BOTELLAS T1

VER DETALLE LAMINA L-11

PLANTA 1

VIGA PROYECCION VIGA

A B C D E F A A B B A A B B ES EO ES EO B C D E F R 1.50 A

MURO DE BOTELAS T1

VER DETALLE LAMINA L-11

LOSA DE VIDRIO TIPO "B"

VER DETALLE LAMINA L-12

MURO DE BOTELLAS T1

VER DETALLE LAMINA L-11

PLANTA 2

LOSA DE VIDRIO TIPO "A"

VER DETALLE LAMINA L-09

MURO DE BOTELLAS T1

VER DETALLE LAMINA L-11

LOSA DE VIDRIO TIPO "A"

VER DETALLE LAMINA L-09

MURO DE BOTELLAS T1

VER DETALLE LAMINA L-11

LOSA DE VIDRIO TIPO "A"

VER DETALLE LAMINA L-09

MURO DE BOTELAS T1

VER DETALLE LAMINA L-11

UNION MURO DE BOTELLAS - B1

VER DETALLE LAMINA L-11

MURO DE BOTELLAS T1

VER DETALLE LAMINA L-11

LOSA DE VIDRIO TIPO "A"

VER DETALLE LAMINA L-09

MURO DE BOTELLAS T1

VER DETALLE LAMINA L-11

LOSA DE VIDRIO TIPO "A"

VER DETALLE LAMINA L-09

MURO DE BOTELLAS T1

VER DETALLE LAMINA L-11

LOSA DE VIDRIO TIPO "B"

VER DETALLE LAMINA L-12

UNION MURO DE BOTELLAS - B1

VER DETALLE LAMINA L-11

MURO DE BOTELLAS T1

VER DETALLE LAMINA L-11

PLANTA 3

B C D E F A B C D E F A A B B A A B B ES EO ES EO A

CORTES Y ELEVACIÓN

NIV.

CORTE A-A

CORTE B-B

C D E

+ 6.50m NIV. + 4.50m NIV. + 2.50m

NIV.

6.00m

+ 3.50m

+ 1.00m NIV. ± 0.00m NTT. + 9.00m DETALLE DE TECHO VER DETALLE LAMINA L-13 CIMENTACIÓN TIPO "A" VER DETALLE LAMINA L-08 MURO DE BOTELLAS T1 VER DETALLE LAMINA L-11 MURO DE BOTELLAS T1 VER DETALLE LAMINA L-11 MURO DE BOTELLAS T1 VER DETALLE LAMINA L-11 ESCALÓN VER DETALLE LAMINA L-09 MURO DE BOTELLAS T1 VER DETALLE LAMINA L-11 LOSA DE VIDRIO TIPO "A" VER DETALLE LAMINA L-09 LOSA DE VIDRIO TIPO "B" VER DETALLE LAMINA L-12 LOSA DE VIDRIO TIPO "B" VER DETALLE LAMINA L-12 LOSA DE VIDRIO TIPO "A" VER DETALLE LAMINA L-09 LOSA DE VIDRIO TIPO "A" VER DETALLE LAMINA L-09 CIMENTACIÓN TIPO "A" VER DETALLE LAMINA L-08

A NIV. + 5.00m

+ 3.00m

+ 1.00m

TIPO "B" VER DETALLE LAMINA L-08 MURO DE BOTELLAS T1 VER DETALLE LAMINA L-11

DE BOTELLAS T1 VER DETALLE LAMINA L-11 LOSA DE VIDRIO TIPO "A" VER DETALLE LAMINA L-09 LOSA DE VIDRIO TIPO "B" VER DETALLE LAMINA L-12

CIMENTACIÓN

MURO

DETALLE DE TECHO

VER DETALLE LAMINA L-13

NTT. + 9.00m

MURO DE BOTELLAS T1 VER

LOSA DE VIDRIO TIPO "B" VER DETALLE LAMINA L-12

NIV. + 6.50m

LOSA DE VIDRIO TIPO "B" VER

NIV. + 3.50m

MURO DE BOTELLAS T1 VER DETALLE LAMINA L-11

LOSA DE VIDRIO TIPO "A"

VER DETALLE LAMINA L-09

NIV. + 1.50m

CIMENTACIÓN TIPO "A"

VER DETALLE LAMINA L-08

NIV. ± 0.00m

ELEVACIÓN SUR

B C

DETALLE LAMINA L-11

DETALLE LAMINA L-12

A B C D F R1.53 0.46 0.49 0.25 0.35 0.19 0.3 0.1 0.01 0.4 0.67 BAMBU DE Ø 2" BARNIZADO CON UNA CAPA BARNIZ MARIN ARANDELA DE ACERO Ø 3/8" ESPÁRRAGO DE ACERO INOXIDABLE Ø 3/8" CORTADO A MEDIDA CON 3CM EXTRA EN LOS EXTREMOS BAMBU DE Ø 3" BARNIZADO CON UNA CAPA BARNIZ MARIN BAMBU DE Ø 2" BARNIZADO CON UNA CAPA BARNIZ MARIN PERNO DE ACERO Ø 3/8" BAMBU DE Ø BARNIZADO CON UNA CAPA BARNIZ BAMBU DE Ø 3" BARNIZADO CON UNA CAPA BARNIZ MARIN LOSA TIPO "A" Loza tipo "A" LOSA TIPO "A" LOSA ESPÁRRAGO DE ACERO INOXIDABLE Ø 3/8" CORTADO A MEDIDA VARILLA DE SUJECION DE ACERO INOXIDABLE Ø 1/2" BAMBU DE Ø 3" BARNIZADO CON UNA CAPA BARNIZ MARIN BAMBU DE Ø 3" BARNIZADO CON UNA CAPA BARNIZ MARIN LAMINA DE METAL INOXIDABLE e:10mm. LOSA TIPO "A" LOSA TIPO "B" ESPÁRRAGO DE ACERO INOXIDABLE Ø CORTADO A MEDIDA ARANDELA DE ACERO Ø 3/8" PERNO DE ACERO Ø 3/8" LAMINA DE METAL INOXIDABLE e:10mm. 0.53 0.48 0.4 0.45 0.15 0.3 0.1 0.01 BAMBU DE Ø 3" BARNIZADO CON UNA CAPA BARNIZ MARIN ARANDELA DE ACERO Ø 3/8" ESPÁRRAGO DE ACERO INOXIDABLE Ø 3/8" CORTADO A MEDIDA CON 3CM EXTRA EN LOS EXTREMOS PERNO DE ACERO Ø 3/8" VARILLA DE SUJECION DE ACERO INOXIDABLE Ø 1/2" SOBRECIMIENTO alt: min. 10 cm. CIMIENTO alt: min. 40 cm. ARANDELA DE ACERO Ø 3/8" ESPÁRRAGO DE ACERO INOXIDABLE Ø 3/8" CORTADO A MEDIDA CON 3CM EXTRA EN LOS EXTREMOS PERNO DE ACERO Ø 3/8" VARILLA DE SUJECION DE ACERO INOXIDABLE Ø BAMBU DE Ø 3" BARNIZADO CON UNA CAPA BARNIZ MARIN 0.4 66.33 PLANTA DE CIMENTACIÓN TIPO "A" CORTE ZAPATA TIPO "A" CORTE PLANTA DE CIMENTACIÓN TIPO "B" CORTE ZAPATA TIPO "B" CORTE ZAPATA PLANTA CIMENTACIÓN ISOMETRÍA

DE ZAPATAS

DETALLE

ISOMETRÍA ZAPATA TIPO "A" ISOMETRÍA ZAPATA TIPO "B"

BAMBU DE Ø 3" BARNIZADO CON UNA CAPA BARNIZ MARIN BAMBU DE Ø 3" BARNIZADO CON UNA CAPA BARNIZ MARIN BAMBU DE Ø 2" BARNIZADO CON UNA CAPA BARNIZ MARIN SOBRECIMIENTO alt: 10 cm. ESPÁRRAGO DE ACERO INOXIDABLE Ø 3/8" CORTADO A MEDIDA CON 3CM EXTRA EN LOS EXTREMOS ARANDELA DE ACERO Ø 3/8" ESPÁRRAGO DE ACERO INOXIDABLE Ø 3/8" CORTADO A MEDIDA PERNO DE ACERO Ø 3/8" PERNO DE ACERO Ø 3/8" CIMIENTO alt: 30 cm. 3" MARIN BAMBU DE Ø 2" BARNIZADO CON UNA CAPA BARNIZ MARIN LOSA TIPO "A"

TIPO "A" SOBRECIMIENTO alt: min. 10 cm. CIMIENTO alt: min. 40 cm. CIMIENTO alt: min. 40 cm. LAMINA DE METAL INOXIDABLE e:10mm. VARILLA DE SUJECION DE ACERO INOXIDABLE Ø 1/2" ARANDELA DE ACERO Ø 3/8"

DE ACERO Ø 3/8" Ø 3/8" MEDIDA 3/8" 3/8" e:10mm. VARILLA DE SUJECION DE ACERO INOXIDABLE Ø 1/2" BAMBU DE Ø 3" BARNIZADO CON UNA CAPA BARNIZ MARIN BAMBU DE Ø 2" BARNIZADO CON UNA CAPA BARNIZ MARIN BAMBU DE Ø 3" BARNIZADO CON UNA CAPA BARNIZ MARIN PERNO DE ACERO Ø 3/8" LAMINA DE METAL INOXIDABLE e:10mm. VARILLA DE SUJECION DE ACERO INOXIDABLE Ø 1/2" SOBRECIMIENTO alt: min. 10 cm. LAMINA DE METAL INOXIDABLE e:10mm. Ø 1/2" VARILLA DE SUJECION DE ACERO INOXIDABLE Ø 1/2" ESPÁRRAGO DE ACERO INOXIDABLE Ø 3/8" CORTADO A MEDIDA CON 3CM EXTRA EN LOS EXTREMOS BAMBU DE Ø 3" BARNIZADO CON UNA CAPA BARNIZ MARIN ARANDELA DE ACERO Ø 3/8" PERNO DE ACERO Ø 3/8" LAMINA DE METAL INOXIDABLE e:10mm. BAMBU DE Ø 3" BARNIZADO CON UNA CAPA BARNIZ MARIN ZAPATA TIPO "A" ARMADO DE CIMIENTO TIPO "A" ZAPATA TIPO "B" ARMADO DE CIMIENTO TIPO "B"

LOSA

ARANDELA

A A ARANDELA DE ACERO DE TUERCA DE ACERO DE 3 ARANDELA DE ACERO DE ESPARRAGO NC-2 DE 8 ARANDELA DE ACERO DE 8 ARANDELA DE ACERO DE ESPÀRRAGO NC-2 DE ARANDELA DE ACERO DE ARANDELA DE ACERO DE 3 ESPÀRRAGO NC-2 DE BAMBU DE Ø 3" MARINO BAMBU DE Ø 3" BAMBU DE Ø 3" ARANDELA DE ACERO DE ARANDELA DE ACERO DE ESPÀRRAGO NC-2 DE 8 BAMBU DE Ø 3" ARANDELA DE ACERO DE ARANDELA DE ACERO DE ESPÀRRAGO NC-2 DE BAMBU DE Ø 3" BAMBU DE Ø 2" BAMBU DE Ø 2" MARINO BAMBU DE Ø 3" MARINO BAMBU DE Ø 2" ARANDELA DE ACERO DE 3 ARANDELA DE ACERO DE ESPÀRRAGO NC-2 DE 3 BAMBU DE Ø 3" MARINO BAMBU DE Ø 2" MARINO ARANDELA DE ACERO DE 3 8 ESPÀRRAGO NC-2 DE ARANDELA DE ACERO DE ESPÀRRAGO NC-2 DE BAMBU DE Ø 3" BARNIZADO CON DOS CAPAS DE BARNIZ BAMBU DE Ø 2" BARNIZADO CON DOS CAPAS DE BARNIZ ARANDELA DE ACERO DE 3 ARANDELA DE ACERO DE BAMBU DE Ø 3" MARINO BAMBU DE Ø 2" B B TUERCA DE ACERO DE TUERCA DE ACERO DE 3 TUERCA DE ACERO DE TUERCA DE ACERO DE 8 TUERCA DE ACERO DE 3 TUERCA DE ACERO DE 3 3 TUERCA DE ACERO DE 3 TUERCA DE ACERO DE 3 TUERCA DE ACERO DE 3 TUERCA DE ACERO DE 8 TUERCA DE ACERO DE 3 TUERCA DE ACERO DE 3 TUERCA DE ACERO DE 8 TUERCA DE ACERO DE BAMBU DE Ø 3" BARNIZADO CON DOS CAPAS DE BARNIZ MARINO TIERCA DE ACERO DE 3 8 " CON ARANDELA DE 3 8 BAMBU DE Ø 3" BARNIZADO CON DOS CAPAS DE BARNIZ MARINO BAMBU BARNIZADO DOS MARINO ESPARRAGO NC-2 ESPARRAGO NC-2 DE 3 8 " BAMBU DE Ø 3" BARNIZADO CON DOS CAPAS DE BARNIZ MARINO BAMBU DE Ø 2" BARNIZADO CON DOS CAPAS DE BARNIZ MARINO CORTE DE VIGAS Y VIUETAS ISOMETRIA EXPLOTADA DETALLE DE TECHO

TUERCA DE ACERO DE 3 8 "

CON ARANDELA DE 3 8

BAMBU DE Ø 2"

BARNIZADO CON DOS CAPAS

TUERCA DE ACERO DE 3 8 " ESPARRAGO

ARANDELA DE ACERO DE 3 8

ESPARRAGO NC-2 DE 3 8 "

TUERCA DE ACERO DE 3 8 "

CON ARANDELA DE 3 8

BAMBU DE Ø 3"

BARNIZADO CON DOS CAPAS DE BARNIZ MARINO

TUERCA DE ACERO DE 3 8 "

CON ARANDELA DE 3 8

BAMBU DE Ø 3"

CON DOS CAPAS DE

DETALLE 1 Y 2

ARANDELA DE ACERO DE 3 8 "

TUERCA DE ACERO DE 3 8 "

BAMBU DE Ø 3" BARNIZADO

TUERCA DE ACERO DE 3 8 "

ARANDELA DE ACERO DE 3 8

BAMBU DE Ø 3"

CON DOS CAPAS DE BARNIZ MARINO

ARANDELA DE ACERO DE 3 8 "

TUERCA DE ACERO DE 3 8 "

BAMBU DE Ø 2"

CON DOS CAPAS DE BARNIZ

BAMBU DE Ø 3"

CON DOS CAPAS DE BARNIZ

B-B

DETALLE

BARNIZADO

BARNIZ MARINO

DOS CAPAS DE BARNIZ MARINO

CON

NC-2

DE 3 8 "

BARNIZADO

MARINO

BARNIZADO

DE BARNIZ MARINO TUERCA DE ACERO DE 3 8 " CON ARANDELA DE 3 8 " BAMBU DE Ø 3" BARNIZADO CON DOS CAPAS DE BARNIZ MARINO BAMBU DE Ø 3" BARNIZADO CON DOS CAPAS DE BARNIZ MARINO TUERCA DE ACERO DE 3 8 " CON ARANDELA DE 3 8 " BAMBU DE Ø 3" BARNIZADO CON DOS CAPAS DE BARNIZ MARINO BAMBU DE Ø 3" BARNIZADO CON DOS CAPAS DE BARNIZ MARINO BAMBU DE Ø 2" BARNIZADO CON DOS CAPAS DE BARNIZ MARINO TUERCA DE ACERO DE 3 8 " ARANDELA DE ACERO DE 3 8 " TUERCA DE ACERO DE 3 8 " ARANDELA DE ACERO DE 3 8 " TUERCA DE ACERO DE 3 8 " ESPARRAGO NC-2 DE 3 8 BAMBU DE Ø 3" BARNIZADO CON DOS CAPAS DE BARNIZ MARINO ARANDELA DE ACERO DE 3 8 BAMBU DE Ø 2" BARNIZADO CON DOS CAPAS DE BARNIZ MARINO

4 Y

DETALLE

CORTE

A-A DETALLE 3

LIMA NORTE

AÑO: 2023

CURSO: TALLER DE URBANISMO 2

DOCENTES: Alejandro Gonzáles

Elisabet Olivares

Fiorella Belli

Se analiza el paradigma de ciudad dispersa y fragmentada presente en el Área Metropolitana de Lima y Callao. Se propone la expansión del tramo norte del Metropolitano como una oportunidad para promover un modelo urbano más equitativo, utilizando el enfoque de Desarrollo Orientado al Transporte (DOT).

Se comienza con un análisis integral y diagnóstico urbano que emplea variables e indicadores urbanos para estudiar un sector específico de la ciudad. Se consideran estrategias e intervenciones destinadas a transformar el entramado urbano, como la densificación estratégica para mejorar la distribución de espacios abiertos, diversificar los usos del suelo, agregar equipamientos y conectar los barrios de manera más eficiente.

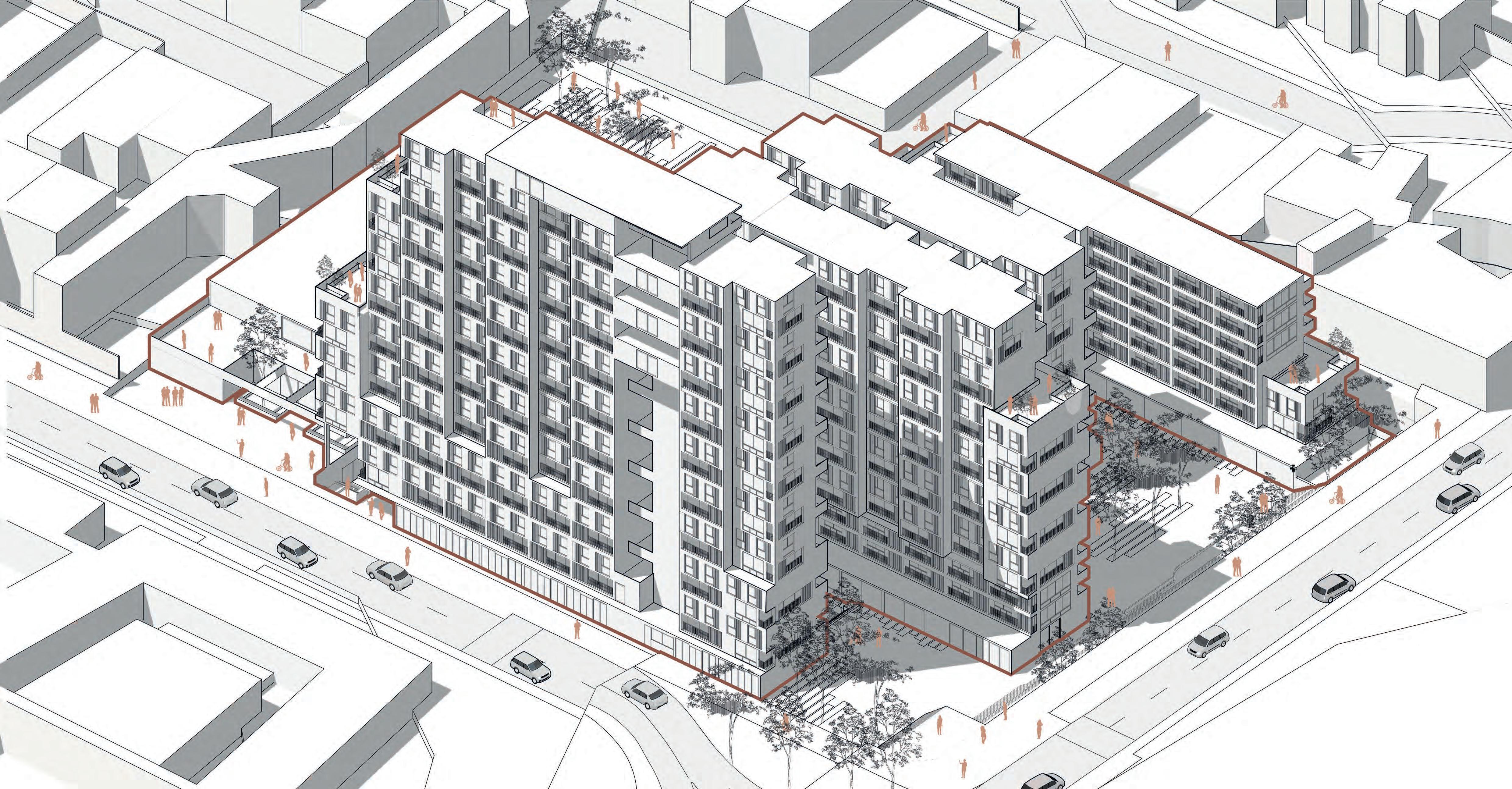

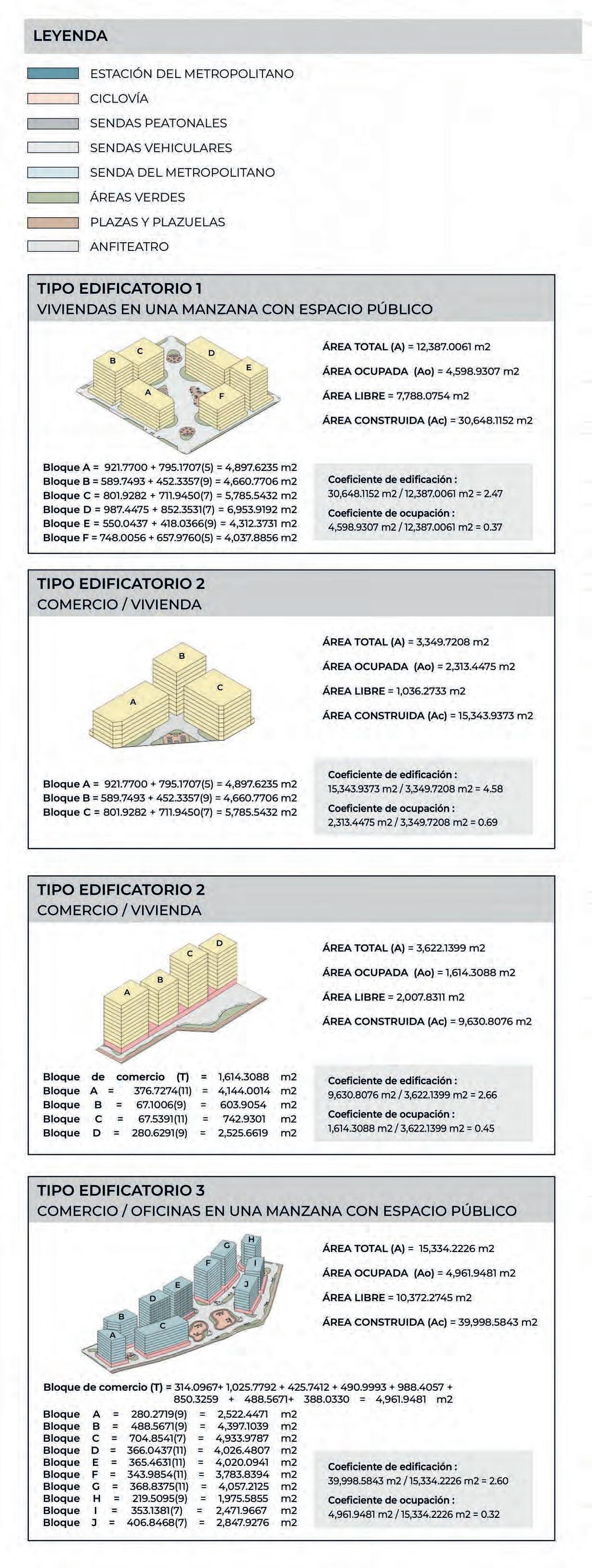

Finalmente, se presenta un proyecto urbano detallado que propone nuevos usos del suelo y diseña diversas tipologías de edificaciones, secciones e intersecciones viales, así como espacios públicos adecuados y accesibles.
