PORTAFOLIO FINAL
Arq. Samuel Vargas Terrones
ANTONELA SERRATO CAMPOS
Un tabique es un elemento vertical no estructural que sirve para dividir ambientes interiores.
Y REVESTIMIENTO DE MUROS (PROPIEDADES Y ESPECIFICACIONES TÉCNICAS)
Tipos de Tabiques por Material (I)
TABIQUES DE LADRILLO
Tipos de Tabiques por Material (II)
TABIQUES DE DRYWALL
Tipos de Tabiques por Material (III)
Tabiques según Función
Divisorios simples
Acústicos
Sanitarios
Ignífugos:
Propiedades Técnicas del Tabique (I)
RESISTENCIA Y ESTABILIDAD
Propiedades Técnicas del Tabique (II) y (III)
AISLAMIENTO Y COMPORTAMIENTO TÉRMICO
REACCIÓN AL FUEGO Y COMPORTAMIENTO SÍSMICO
ESPECIFICACIONES TÉCNICAS MÍNIMAS
PARÁMETROS GENERALES SEGÚN
RNE
ESPESOR MÍNIMO: 9 CM
(INTERIOR)
ALTURA MÁXIMA SIN
REFUERZO: 2.60 M
SOPORTE DE CARGAS: NO
ESTRUCTURAL
REVESTIMIENTO FINAL: PINTURA, CERÁMICA, ETC
NORMAS PERUANAS
PREFABRICADOS (SIP, PANELES LIGEROS)
APLICABLES
NORMATIVAS DEL RNE Y NTP
NTP 399 602: MUROS
DIVISORIOS CON SISTEMAS
LIGEROS
RNE E.070 (ALBAÑILERÍA): PARA LADRILLOS
RNE G.040 (SEGURIDAD):
RESISTENCIA AL FUEGO FICHA TÉCNICA DEL FABRICANTE (DRYWALL)
CLASIFICACIÓN GENERAL DE REVESTIMIENTOS
Propiedades técnicas de los revestimientos
Adherencia al sustrato
Resistencia a impactos, humedad y agentes químicos
Fácil mantenimiento y limpieza
Comportamiento frente al fuego (revestimientos RF)
Estabilidad dimensional frente a cambios térmicos

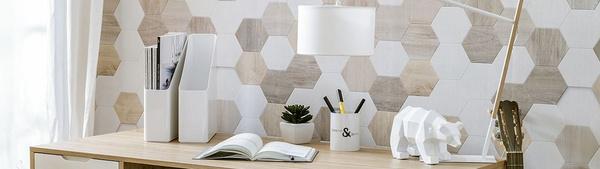

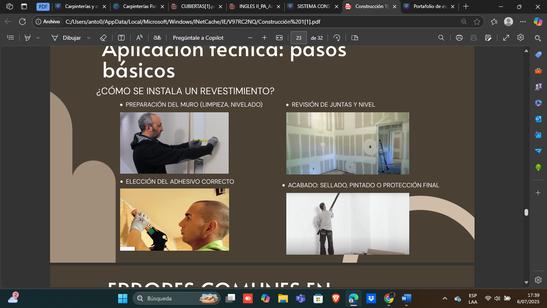

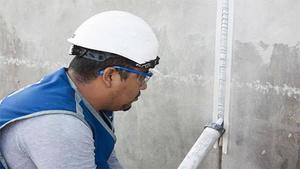

Aplicación técnica: pasos básicos
1. PREPARACIÓN DEL MURO (LIMPIEZA, NIVELADO)
2 REVISIÓN DE JUNTAS Y NIVEL
3. ELECCIÓN DEL ADHESIVO CORRECTO
4 ACABADO: SELLADO, PINTADO
O PROTECCIÓN

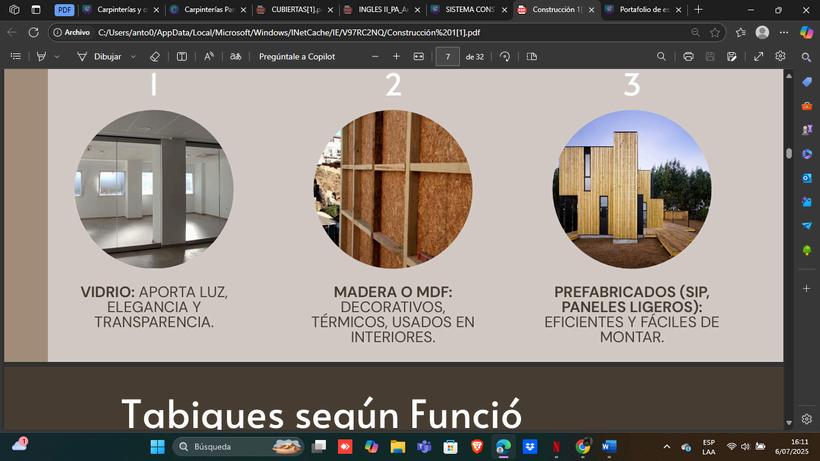

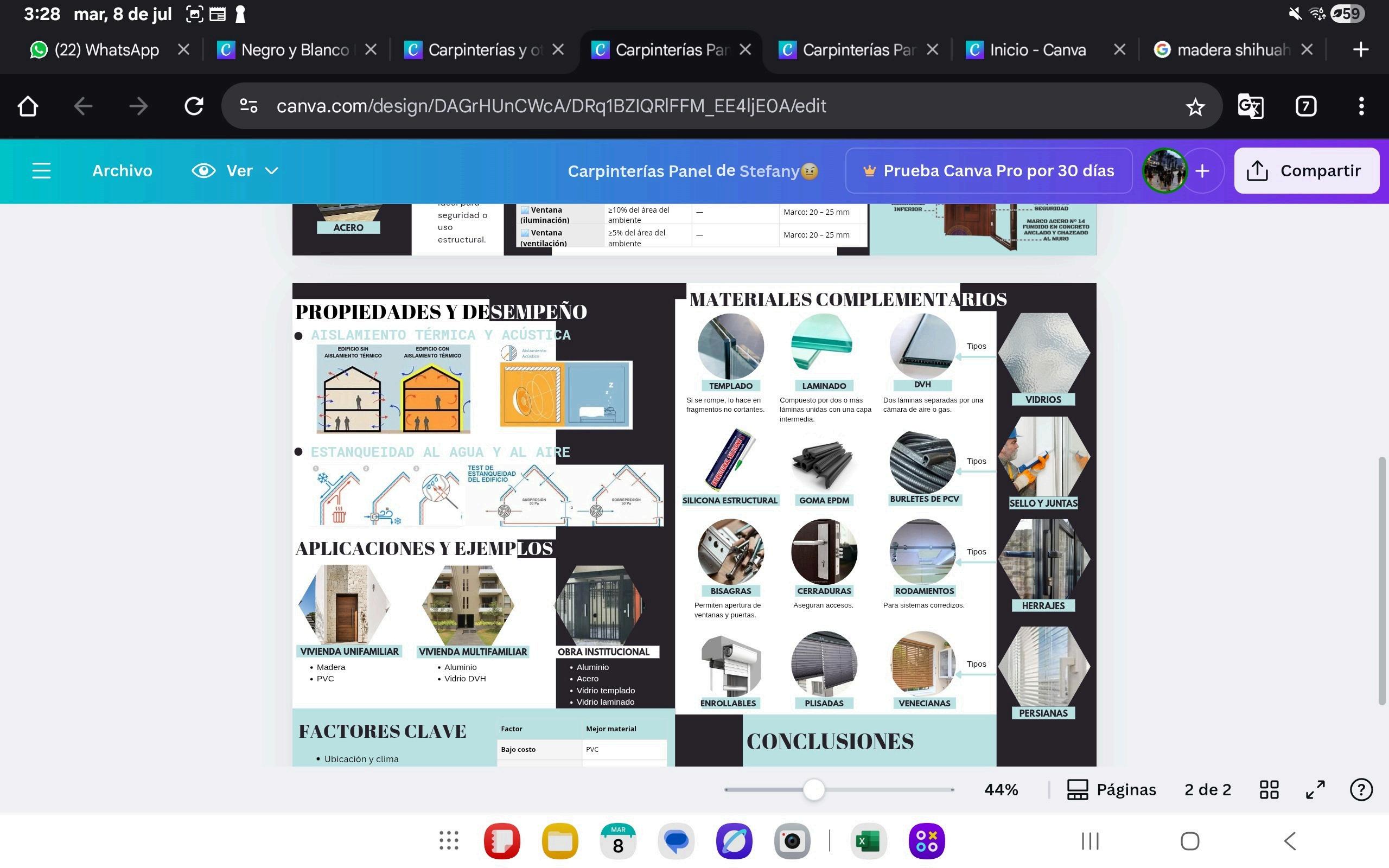

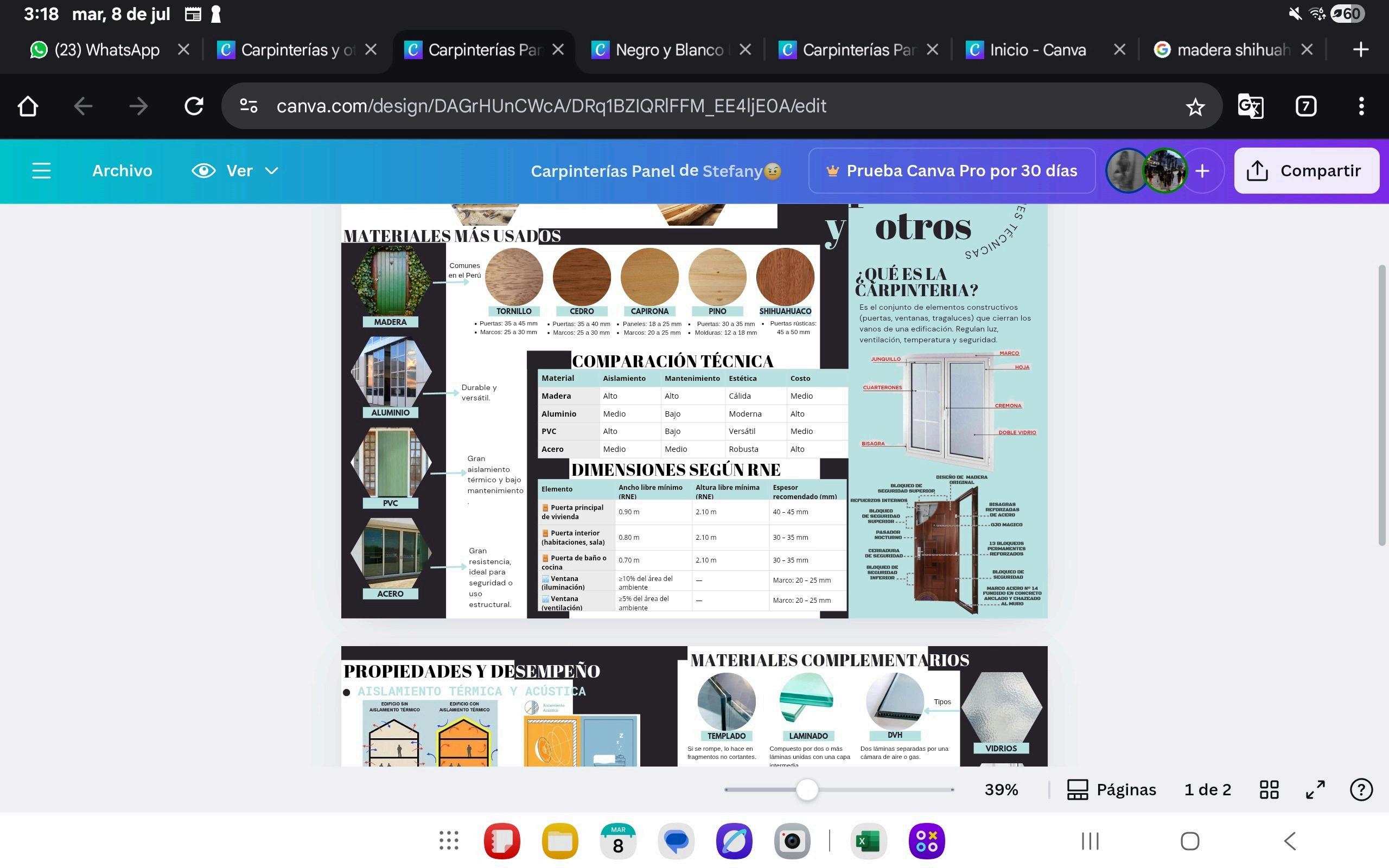

VIDRIO MADERA O MDF
CUBIERTAS PROPIEDADES Y ESPECIFICACIONES TÉCNICAS
Definición
Una cubierta es el elemento superior de una edificación que protege el interior frente al clima (lluvia, sol, viento, nieve)
PROPIEDADES
Peso (carga muerta)

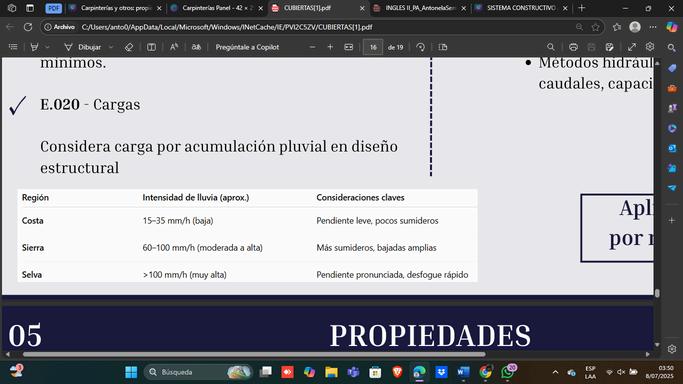

E 020 - Cargas
Las cubiertas deben considerar su peso propio más los acabados.
Ejemplos de cargas muertas de cubierta (Anexo A, tabla A-1):
Losa de concreto aligerado + impermeabilizante: 250–300 kg/m²
Cubierta metálica liviana: 20–40 kg/m²
Teja andina o cerámica: 50–70 kg/m²
NTP
1.NTP 399.613:2001 – Tejas de concreto. Requisitos y métodos de ensayo
Define el peso unitario, resistencia a flexión y absorción de agua
2. NTP 399.612:2001 – Tejas de arcilla cocida.
Establece parámetros para peso, resistencia mecánica e impermeabilidad.
Función
Protección climática
Aislamiento térmico y acústico
Evacuación de aguas pluviales
Seguridad estructural
Función estética y arquitectónica
Funcionalidad adicional
CLASIFICACIÓN
1.SEGÚN SU FORMA
Plana
Curva
Inclinada
A dos aguas
Aislamiento
1. Térmico
NTP 399.056:2007 –
Paneles de poliuretano expandido. Ensayos de conductividad térmica. NTP 399 058:2016 –Lana de vidrio.
Aislamiento térmico y acústico
2. Acústico
Materiales
Lana mineral
Espumas acústicas
Fibra de vidrio rígida
Paneles sandwich (con núcleo aislante)
Resistencia
Ser diseñadas para resistir fuerzas sísmicas horizontales
Estar bien ancladas a la estructura
Evitar elementos pesados mal conectados que puedan caer durante un sismo
2. SEGÚN SU MATERIAL
Teja Andina
Concreto Armado
Calamina
Fibrocemento
Cubierta Vegetal
Policarbonato
3. SEGÚN SU USO
No transitable
A cuatro aguas

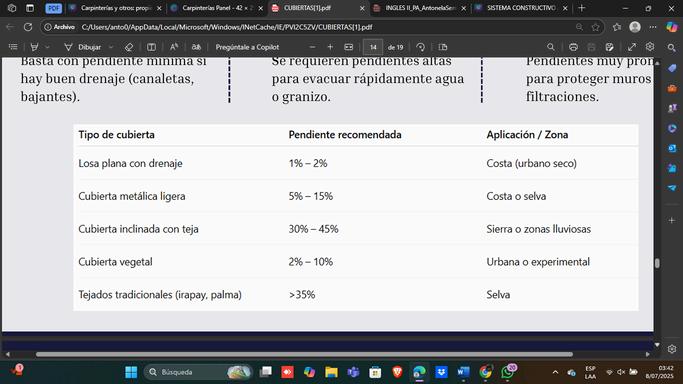

PENDIENTE
IMPERMEABILIDAD
Norma G 040 –Instalaciones Sanitarias, en lo relativo a drenaje de techos
Norma E.050 – Suelos y Cimentaciones, que indica evitar acumulación de agua superficial.
NTP 399.188:2003 –Membranas
Transitable
Técnica
Habitable
DRENAJE PLUVIAL
VENTILACIÓN
SISTEMAS CONSTRUCTIVOS CONVENCIONALES: DE CONCRETO REFORZAD
DEFINICIÓN
Este sistema es ampliamente utilizado en la construcción debido a su resistencia, durabilidad y versatilidad.
PROPIEDADES
Ventajas del sistema
Alta resistencia
Durabilidad
Resistencia al fuego
Versatilidad
Costo-eficiencia
Adaptabilidad:
Sismo resistencia
NTP 239 403 establece requisitos para el almacenamiento y transporte del cemento.
FUNCIONES
ESTRUCTURALES
Soporte de cargas
Resistencia a esfuerzos
Rigidez y estabilidad
Resistencia sísmica
FUNCIONES NO ESTRUCTURALES
Separación de espacios
Aislamiento térmico
Aislamiento acústico
Posibilidad de modificaciones
Durabilidad y bajo mantenimiento
Acabados
Resistencia
El RNE establece los
requisitos mínimos para el diseño estructural, incluyendo la resistencia del concreto a compresión
Desventajas del sistema
Peso
Tiempo de construcción
Requiere mano de obra
especializada
D
urabilidad
Se consideran factores como la exposición a ambientes corrosivos y la vida útil esperada de la estructura para garantizar su durabilidad.
Análisis y diseño
El RNE detalla los métodos de análisis estructural para asegurar
que la estructura pueda resistir las cargas verticales y horizontales, incluyendo sismos.
CONCRETO REFORZADO
Sistema aporticado
Sistema de muros
estructurales
Sistema dual
Mat
eriales
Se especifican los tipos de cemento, agregados, agua y acero que deben utilizarse, así como sus propiedades y métodos de control de calidad.
Construcción
El RNE establece los requisitos para la ejecución de la obra, incluyendo el encofrado, el armado del acero, el vaciado y curado del concreto, y las pruebas de control de calidad.
Muros confinados y armados
La norma E.070 se enfoca en los muros confinados y armados, detallando sus características, espesores, densidad, y disposición en la estructura

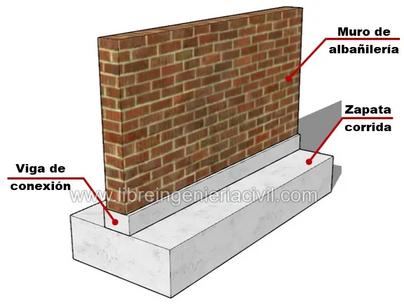

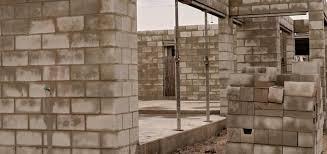

SISTEMAS CONSTRUCTIVOS CONVENCIONALES: DE ALBAÑILERÍA.
TIPO SEGUN FUNCIÓN
ESTRUCTURAL
No reforzada o simple
Confinada
No confinada
Armada
MATERIALES
Ladrillos
Bloques de concreto
Mortero
Refuerzo
DEFINICIÓN
Según el Banco Mundial, la albañilería es clave en la construcción de viviendas sociales en países en desarrollo debido a su costo reducido y accesibilidad.
Herramientas
Manuales Equipos Auxiliares
Cuchara de albañil
Plomadas
Nivel de burbuja
Martillo de albañil
Mezcladora de mortero
Cortadora de ladrillos o bloques
Vibradores
Ventajas y desventajas del sistema
constructivo de albañilería
Ventajas Desventajas
1 D spon bilidad de materiales
2.Costo acces ble
3 Flex b lidad en diseño
4 Buen aislamiento térm co y acústico
5 Durabilidad
6 Resistencia al fuego
7 Sostenib lidad
8 Capac dad estructura en ed ficios ba os
LADRILLOS
1 Hueco
Ladrillo Pandereta
Ladrillo Hueco King Kong
Ladrillo Ticholo
2.Hueco
Ladrillo BTC (Bloque de Tierra Comprimida)
Diseño Constructivo
1 Dimensiones mínimas de muros estructurales

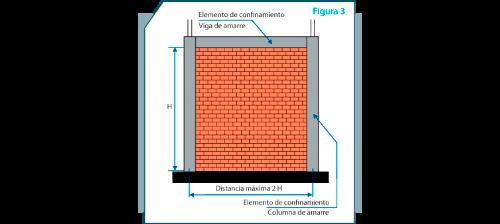

2.Separación máxima entre vigas confinantes
3 Columnas y vigas
Proceso Constructivo
Andamios
Cimbras o encofrados
Carretillas
1.L m taciones sísmicas
2 Mayor peso estructura
3 Consumo de agua
4 Tiempo de construcción prolongado
5 Dificultad para cambios futuros
6 Problemas de humedad
7 Menor adaptabilidad para alturas mayores
1.Replanteo
2.Cimentaciones
3 Levantamiento de muros
4.Acabados

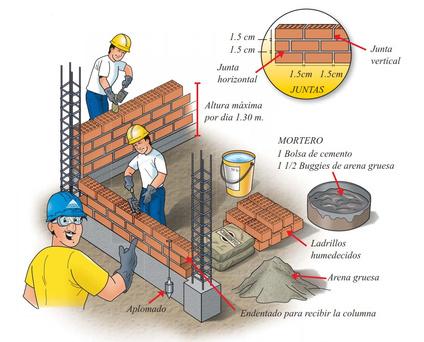

Norma E.070: Albañilería
Define los criterios técnicos para la construcción con ladrillos, bloques de concreto y otros elementos de albañilería
Dimensiones mínimas de muros portantes y no portantes
Refuerzos horizontales (cadenas) y verticales (castillos)
Espesores mínimos de juntas de mortero (1 a 1.5 cm).
Uso obligatorio de albañilería confinada en zonas sísmicas.
Norma E.030: Diseñ Sismorresistente
Establece requisitos para garantiza resistencia de las estructuras frent Limitaciones de altura en edifi construidos con albañilería. (5
Requisitos para el diseño de re estructurales.
Obligación de realizar análisis sísmico en edificaciones de más de un piso.
Norma E.060: Concreto Armado
Regula el uso de concreto armado en elementos de confinamiento (cadenas y columnas)
Propiedades del concreto y del acero utilizados como refuerzo
Procedimientos de curado y mezcla. (7dias)

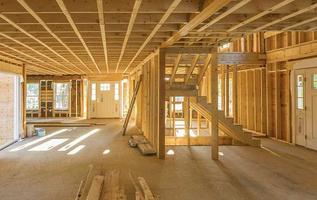

SISTEMAS CONSTRUCTIVOS NO CONVENCIONALES: SISTEMAS PREFABRICADOS
TIPOS DE SISTEMA
PREFABRICADOS

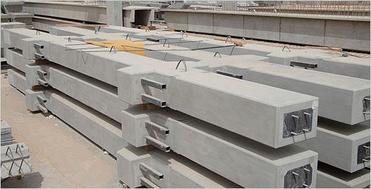

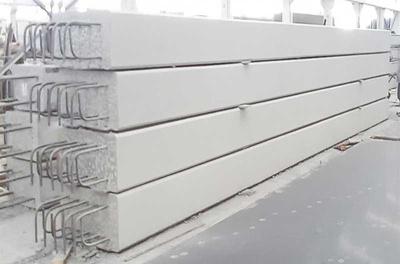

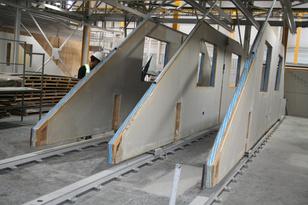

Paneles prefabricados
Estructuras prefabricadas

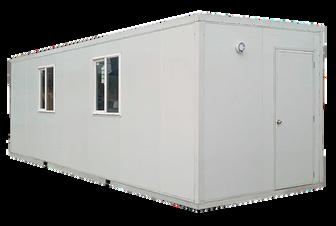

Módulos prefabricados
DEFINICIÓN
Se caracterizan por la fabricación de elementos estructurales o arquitectónicos en una planta industrial, para luego ser transportados e instalados en la obra

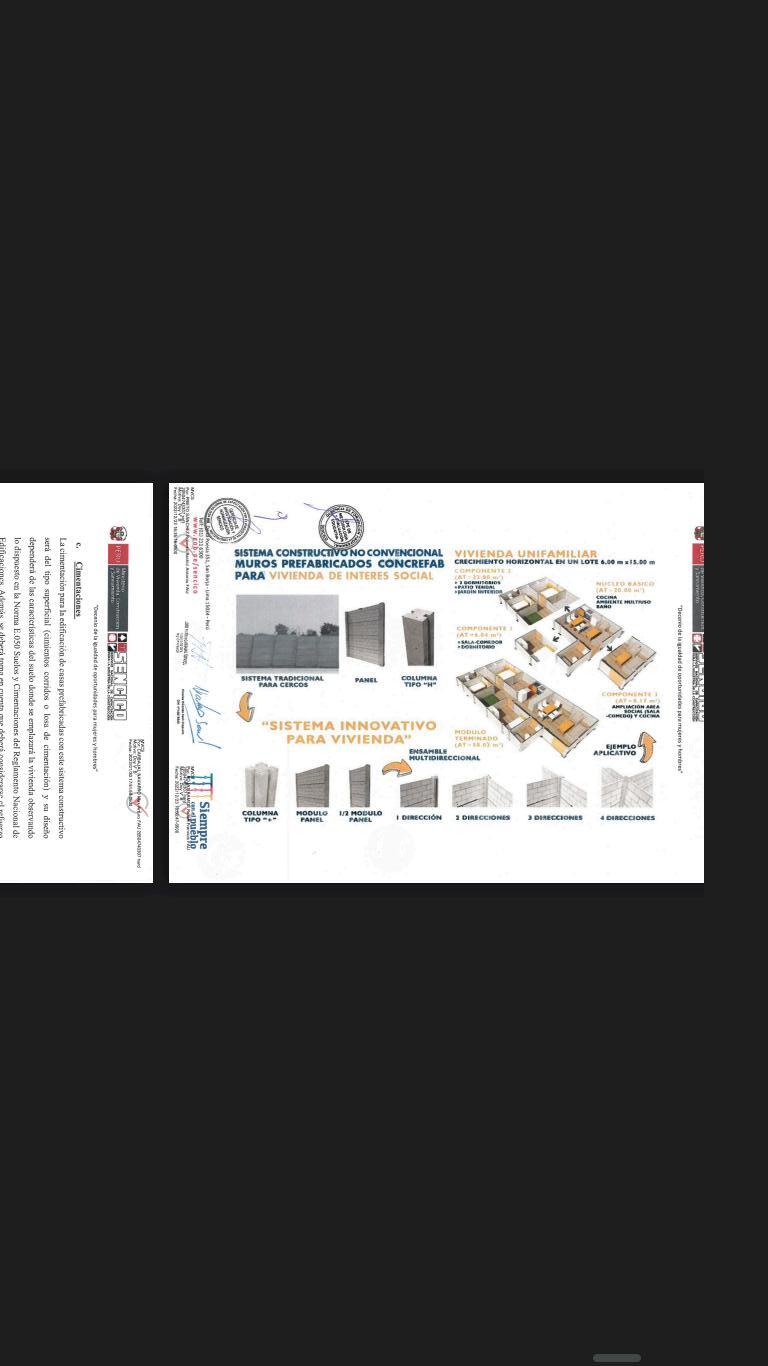

APLICACIÓN DEL SISTEMA

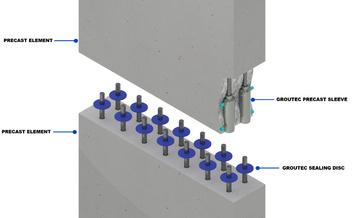

La conexión multidireccional que tienen las columnas y la facilidad de producción de paneles de distinto tamaño permite distribuciones arquitectónicas que satisfacen las necesidades inmediatas y futuras de los usuarios.
CIMENTACIÓN
Las cimentación para la edificación de casas prefabricadas con este sistema constructivo será del tipo superficial (cimientos corridos o losa de cimentación) y su diseño dependerá de las características del suelo donde se
emplazará la vivienda observando lo dispuesto en la Norma E.050 Suelos y Cimentación del Reglamento Nacional de Edificaciones

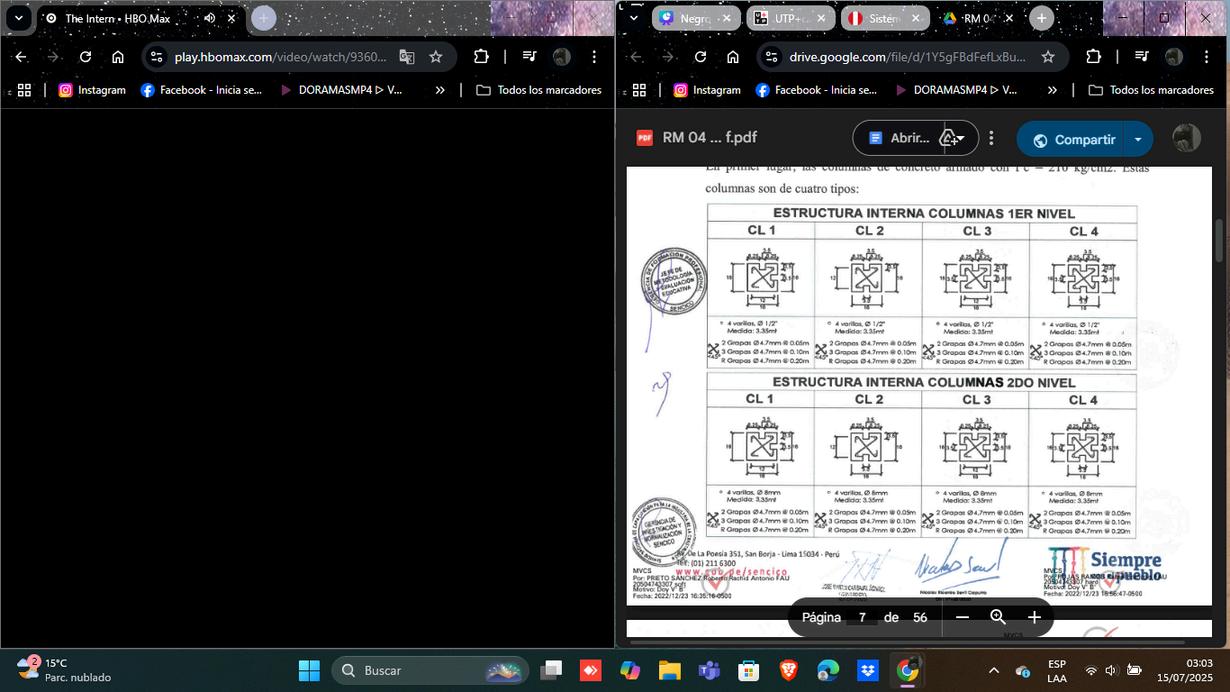

ELEMENTOS VERTICALES
ELEMENTOS
HORIZONTALES
Sobre la estructura de muros y columnas prefabricadas se arma un entrepiso utilizando el
Sistema de Losas Aligeradas con Viguetas
Prefabricadas de Acero Vigacero (Resolución
Ministerial N°269-2014 VIVIENDA) o un sistema de losas aligeradas convencional, debidamente confinada por medio de una viga solera del mismo peralte que la losa aligerada en todo el perímetro de la misma Estos elementos se diseñaran de acuerdo a los cálculos mediante la norma E.030
Diseño Sismorresistente y desarrollados según lo
dispuesto en la Norma E.060 Concreto Armado del RNE
Hormigón Acero Madera
Paneles termoaislantes
Bloques de hormigón celular curado con autoclave (HCCA) MATERIALES
EJEMPLOS DE SISTEMAS PREFABRICADOS
Paneles estructurales termoaislantes Sistema modular NEXCON
Sistema de losas aligeradas ALITEC
PROCESO CONSTRUCTIVO
1 Diseño y planificación
2. Fabricación en planta
3. Transporte y logística

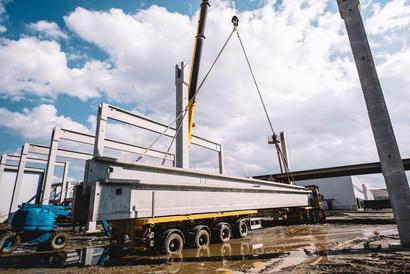

4 Montaje en sitio
5. Instalaciones y acabados
APLICACIONES EN EL PERÚ
En Perú, el SENCICO (Servicio Nacional de Capacitación para la Industria de la Construcción) se encarga de evaluar y aprobar los sistemas constructivos no convencionales, incluyendo los prefabricados Algunos ejemplos de sistemas prefabricados que se utilizan en
Perú son el sistema Llaxta, que utiliza módulos de concreto armado, y el sistema SIDERCASA, que utiliza estructuras metálicas con paneles pintados.
TIPO DE SISTEMA PREFABRICADOS
Sistema panelizados
Sistema modular volumétricos (3D)
Sistemas de elementos estructurales
Sistemas híbridos o mixtos
SISTEMAS PREFABRICADOS
DEFINICIÓN
Los sistemas prefabricados han ganado protagonismo como una opción moderna que permite reducir tiempos de ejecución, controlar mejor los costos y asegurar una alta calidad en su desarrollo.
OTROS MATERIALES
Elegir el material adecuado garantiza que el sistema cumpla con los requisitos técnicos y de seguridad del proyecto.
MATERIAL FUNCIÓNDESTACADA VENTAJASPRINCIPALES
Fibrocemento
Drywall / paneles de yeso
Aluminio compuesto
PVC y vinlos técnicos
Revestimentos fachadas
Murosinteriores
Fachadas y paneles decorativos
Instalaciones internas (bañoscocina)
Resistente a humedad y fuego
Ligero rápidodeinstaar, económico
Ligero duradero, bajo mantenimiento
Fácl limpieza buena impermeabilidad
Consideraciones importantes
Normativa y regulaciones
Diseño compatible
Experiencia del equipo
Proceso del sistema
Modelado de componentes medianteBIMoCAD.
Definición de dimensones materiales, conexiones y tolerancas.
Fabricación en condiciones controladas. Controdecalidadconstante.
Logísticaespecializadaparael trasladosegurodelaspiezas
Ensamblaje rápdo con grúas anclajesosistemas defijación. Integraciónconelrestode laobra.
MATERIALES
Concreto reforzado prefabricado Acero estructural prefabricado
Madera laminada prefabricada
Paneles sip
Sistemas móviles o transportables
CARACTERÍSTICAS
Caracteristica Descripcion
Industrializado
Moduar o por elementos
Transportabe
Lgeroypesado
Precizo
Eficiente
Eementosfabricadosenplantabajocondcionescontroadas
Se puede construir con paneles móduos 3D o componetes estructurales
Las piezas son dseñadas para ser fácimente transportadas e instaladas
Pueden ser materiales livianos ( madera, acero) o pesados ( concreto)
Ensamblajeexactograciasaprocesosmecanizadosydiseñocat
Optimizamateriales,tempoyrecursoshumanos
NORMAS RELEVANTES
Norma E.030
Estanormaestablece osrequisitosparae dseño sismorresistente, incuyendo consideraciones par elementosprefabricados
Norma G.040
}Define términos clave relacionados con construccón incuyendo"elementoprefabricado"
Cemento translúcido
Bioplásticos impresos en 3D

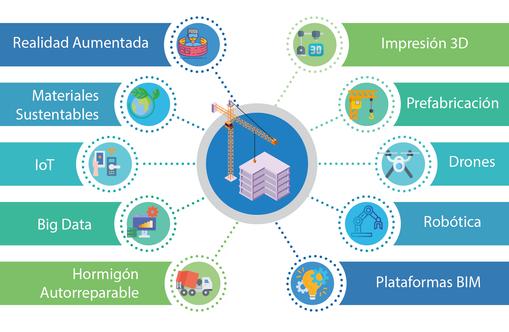

INNOVACIONES EN TECNOLOGÍA CONSTRUCTIVA
Realidad Aumentada
Materiales Sustentables
Inteligencia Artificial (IA) y Aprendizaje
Automático

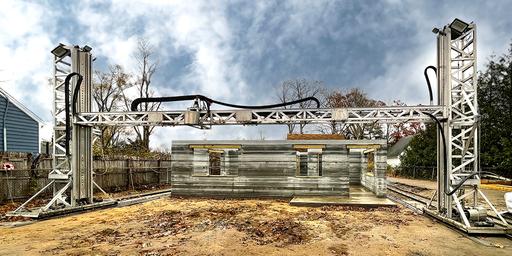

Impresión 3D
Prefabricación
Drones Robotica
Plataformas BIM
Software de Gestión de Proyectos
MATERIALES
Hormigón autorreparable
Aerogel
Madera transparente
Hidrocerámica
DEFINICIÓN
Según el Banco Mundial, la albañilería es clave en la construcción de viviendas sociales en países en desarrollo debido a su costo reducido y accesibilidad.
IMPORTÁNCIA
La selección adecuada de materiales puede determinar la calidad y durabilidad de un edif cio, así como su efic encia energética; en un mundo que demanda soluciones más sosten bles, es esencial considerar cómo los nuevos avances pueden transformar nuestras prácticas constructivas Además, los materiales influyen directamente en los costos y tiempos de construcción; la innovación en este ámbito permite reducir desperdic os y optimizar procesos, lo que se traduce en ahorros significativos, tanto económicos como ambientales.
Ventajas y desventajas del sistema
constructivo de albañilería
Ventajas Desventajas
1. Reducc ón de tiempos de obra
2 Menor impacto amb ental
3 Mayor seguridad para los trabajadores
4 Me ora de la calidad y precisión
5 Aumento de la productiv dad y ef cienc a
6 Reducc ón de costos
7 Mayor flexibi idad y adaptabil dad
8 Me ora de la comun cación y co aboración
9 Mayor sostenibil dad
1 Dependencia de software y tecnología
2 Necesidad de mano de obra cal f cada
3 Pos bles problemas de seguridad y privac dad
4 Limitaciones de diseño y personal zación
5 Costo in cial elevado
6 Pos bles problemas de compat bilidad e integración
7 R esgos de obsolescencia:
PROCEDIMIENTO PARA
IMPLEMENTAR LAS
INNOVACIONES EN TECNOLOGÍA
CONSTRUCTIVA
1 Identificación de necesidades y oportunidades
2 Investigación y desarrollo
3. Pruebas piloto
4. Capacitación y formación
5. Implementación a gran escala
6. Monitoreo y evaluación
7. Adaptación y mejora continua
REGLAMENTO
En Perú, las innovaciones en tecnología constructiva se rigen por la Política Nacional para el Desarrollo de la Ciencia, Tecnología e Innovación Tecnológica (CTI), aprobada por el Decreto Supremo N° 015-2016-PCM según el gobierno peruano Además, la Ley N° 31250, Ley del Sistema Nacional de Ciencia, Tecnología e
Innovación (SINACTI), establece el marco legal para la investigación y desarrollo tecnológico, incluyendo la construcción El Decreto Supremo N° 062-2024-PCM aprueba el reglamento de la
Ley N° 31250, detallando los procedimientos y mecanismos para la implementación de la política de CTI.
Ladrillos que absorben contaminantes
Tejas solares
Hormigón con musgo para fachadas Nanotecnología en ventanas
CONCLUSIONES
En viviendas, los tabiques interiores permiten una distribución flexible de los espacios, ya que no soportan carga estructural. Esto facilita futuras remodelaciones y adaptaciones.
Una cubierta adecuada debe ofrecer impermeabilidad, resistencia mecánica, aislamiento térmico y acústico, y resistencia al fuego, además de soportar cargas como viento, peso propio y, en algunos casos, nieve.
En ventanas y puertas exteriores se requiere mayor resistencia y, preferiblemente, doble vidrio o cristales de seguridad. También deben ayudar a mejorar la eficiencia energética al reducir la pérdida de calor o entrada de frío
Aunque es resistente, el sistema convencional requiere más tiempo de ejecución, mano de obra especializada, encofrados y curado adecuado del concreto, lo que puede aumentar los costos y la duración de la obra.
La seguridad y durabilidad de una vivienda construida con albañilería dependen en gran medida de la correcta colocación de los ladrillos, revoques, y del uso de materiales de buena calidad (mortero, ladrillos, acero de refuerzo).
A diferencia de la construcción convencional, el sistema prefabricado no admite muchas modificaciones en obra, por lo que se necesita una planificación técnica exacta desde el inicio del proyecto.
El sistema prefabricado representa una de las soluciones más eficientes, sostenibles e innovadoras dentro de la arquitectura y la construcción contemporánea. Gracias a sus características como la industrialización, la rapidez de montaje y el control de calidad, permite reducir significativamente los tiempos de obra, los costos operativos y el impacto ambiental, sin sacrificar funcionalidad ni diseño.
Las innovaciones tecnológicas están revolucionando la forma de construir, permitiendo mayor eficiencia, precisión y sostenibilidad en los procesos constructivos, desde el diseño hasta la ejecución y mantenimiento.
