ANALISIS DE CASOS-PARQUE RIO MADRID by LINDA FLOR MOLLE FERNANDEZ

ANALISIS DE CASOS EXITOSOS

PARQUE RIO MADRID

MADRID, ESPAÑA

PAISAJISMO

DOCENTE: ARQ. JHONATAN CRUZADO VILLANUEVA

INTEGRANTES:

Molle Fernández Linda Flor 100%

Crespo Nuñez Elians 100%

Mansilla Guzmán, Kassandra 100%

Perez Carrasco, Nexar 100%

05 I N D I C E 01 ASPECTOS GENERALES 02 ASPECTOS FORMALES 03 04 ASPECTOS BOTANICOS

ASPECTOS DE MIMETIZACION O JERARQUIZACION

ASPECTOS TECNOLOGICOS Y AMBIENTALES

PARQUE RIO MADRID

PORRAS-LACASTA ARQUITECTOS

Es fruto de un proyecto dirigido por los estudios de arquitectura Burgos/Garrido, Porras/La Casta, Rubio/ Álvarez-Sala y West 8, que ganaron el concurso internacional de ideas organizado por el Ayuntamiento de Madrid en 2005 para reurbanizar la zona.

BURGOS & GARRIDO ARQUITECTOS WEST 8 RUBIO & ÁLVAREZ - SALA UNIVERSIDAD CESAR VALLEJO

1 ASPECTOS GENERALES

PARQUE RIO MADRID

UBICACIÓN HISTORIA

Tipo: Parque público

Año de encargo: 2005

Año de finalización: 2011

Promotor: Ayuntamiento de Madrid

Área de Terreno: 120 hectáreas

UNIVERSIDAD CESAR VALLEJO

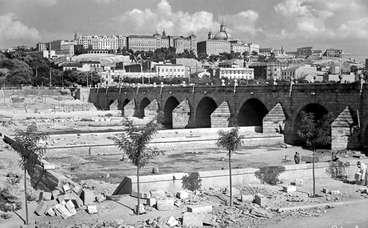

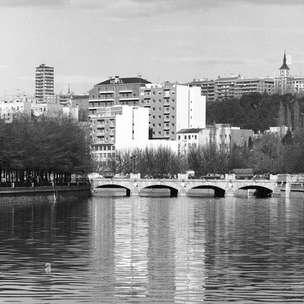

Desde principios del siglo xx, el tejido urbano que bordea el cauce ha experimentado una constante evolución que ha dependido en gran medida de las operaciones realizadas sobre el río.

El cauce fue canalizado y se construyeron presas, cuando todavía sus orillas estaban prácticamente libres de edificaciones.

Partiendo del puente del Rey hacia el sur, en las dos orillas del río, se construyó el arco oeste de la autopista M-30, primer cinturón de circunvalación de la ciudad.

Concurso Internacional de Ideas para la ordenación y urbanización de la zona, organizado por el Ayuntamiento de Madrid.

Urbanización de zonas próximas a las orillas, dejando libre una estrecha franja, rígida y lineal, que se prolonga de norte a sur.

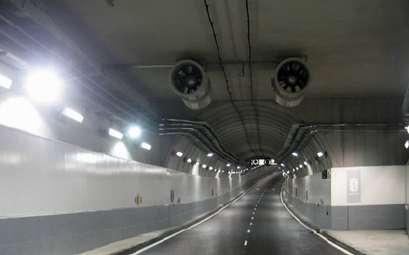

Se llevó a cabo la obra de soterramiento del arco oeste de la M-30 en el ámbito del río.

1950 1914 2003-2007 1970-1980 2005

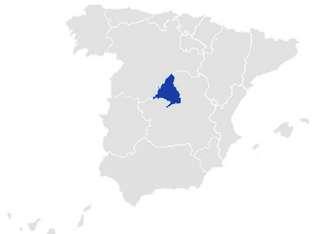

ESPAÑA

MADRID

RÍO MANZANARES

1 ASPECTOS GENERALES

PARQUE RIO MADRID

DESCRIPCIÓN

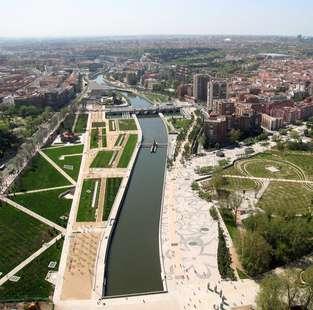

Parque Río Madrid, es el proyecto ganador del concurso.

Fue diseñado por: Burgos/Garrido, Porras/La Casta, Rubio/Álvarez-Sala y West 8.

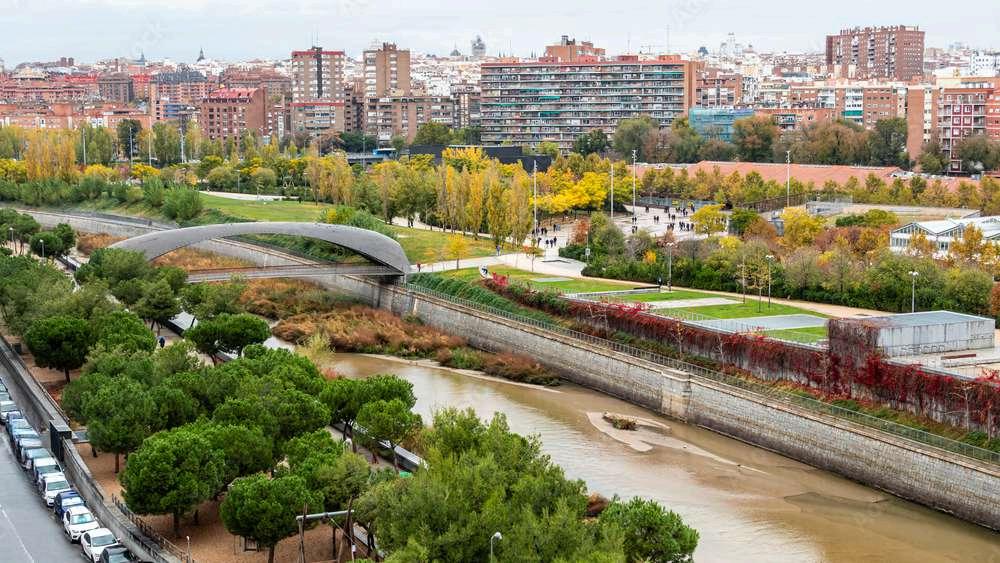

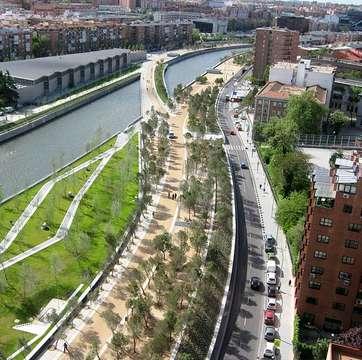

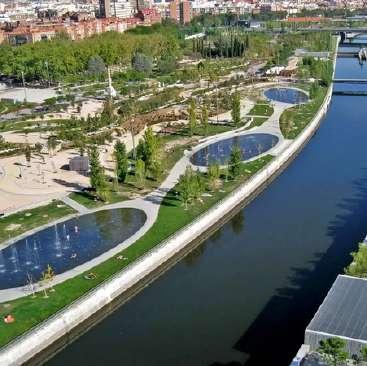

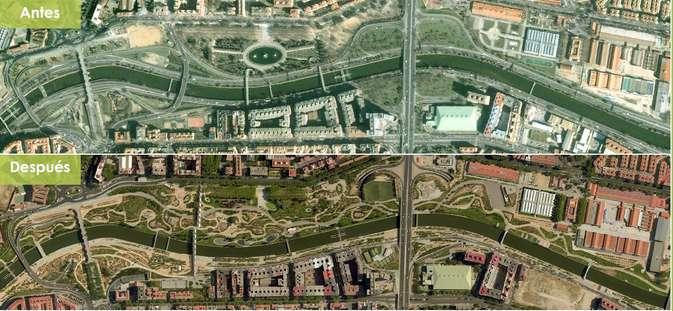

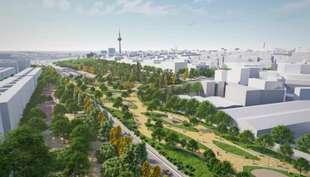

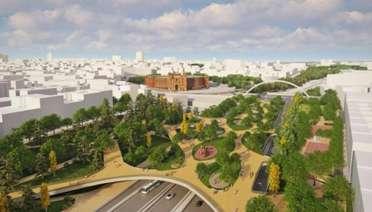

Parque urbano de más de 120 ha que ocupa la superficie liberada por el soterramiento de la autopista.

Recuperar y regenerar los márgenes del río en toda su longitud.

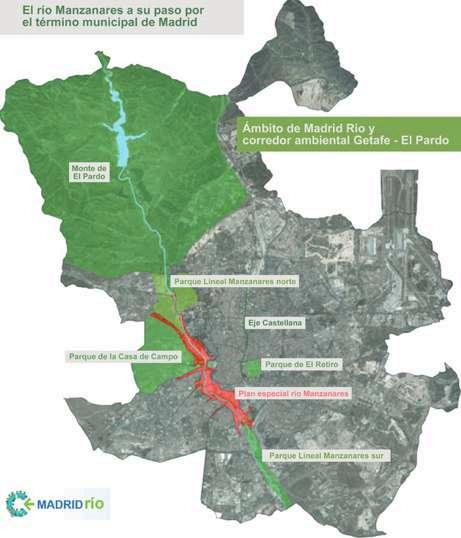

Madrid Río crea un eje medio ambiental desde el Monte del Pardo a Getafe, integrándose con los parques ya existentes, creando así un corredor ecológico.

Monte de El Pardo

Av. de Portug a l

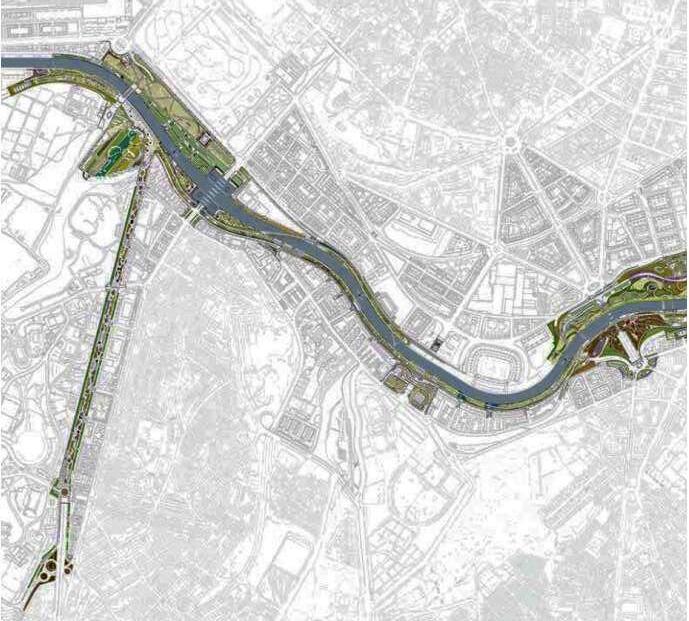

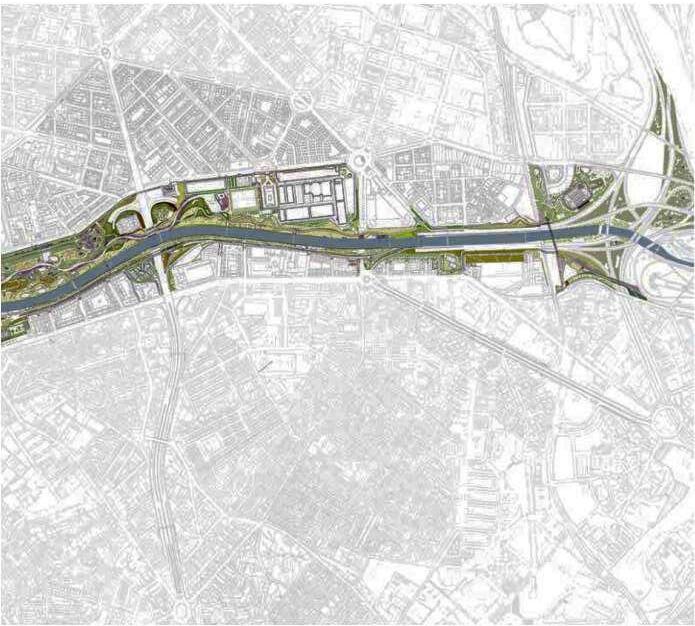

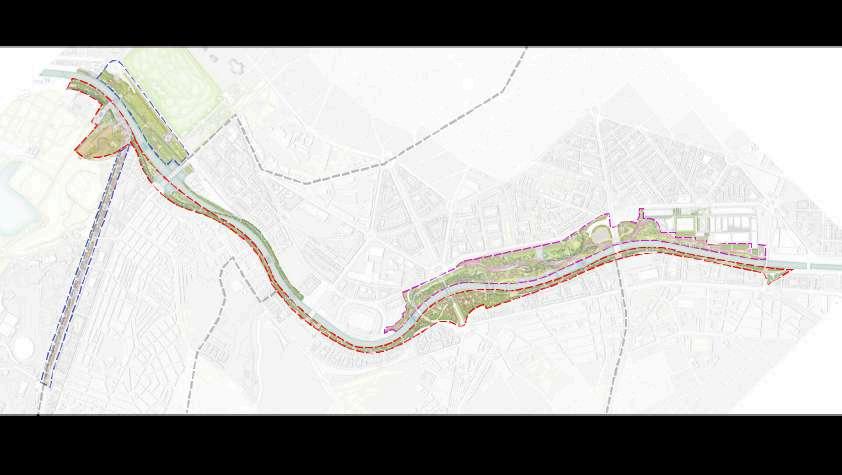

EMPLAZAMIENTO

UNIVERSIDAD CESAR VALLEJO

Parque Enrique Tierno Galván N C S

Parque Lineal Manzanares norte

Parque de la casa de campo

Parque de San Isidro

Parque de El Retiro

Parque Lineal Manzanares Sur

Madrid Río dispone de un total de 33 puentes y pasarelas.

MADRID LA

DEL

PARQUE RÍO

RIBERA

AGUA. ARGANZUELA Y MATADERO

LATINA

MONCLOAARAVACA

USERA

CENTRO

CARABANCHEL

ARGANZUELA

EL SALÓN DE PINOS LA ESCENA MONUMENTAL

2 ASPECTOS FORMALES

PARQUE RIO MADRID

PRINCIPIOS BÁSICOS DE COMPOSICIÓN

ORDEN

ASIMETRIA

SIMETRIA

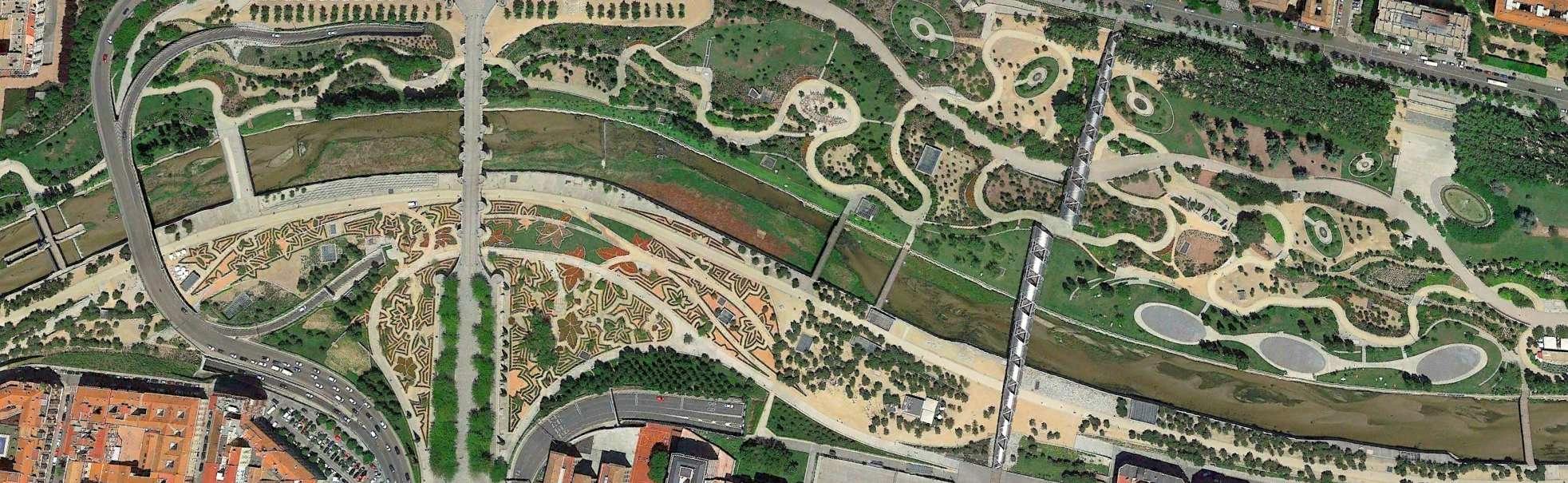

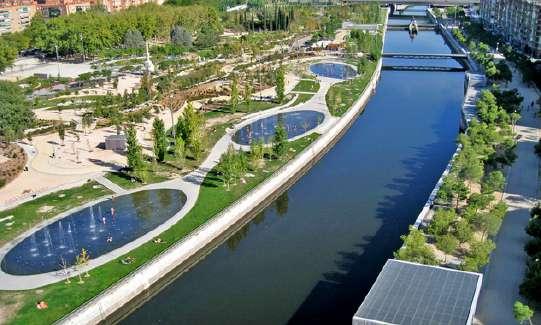

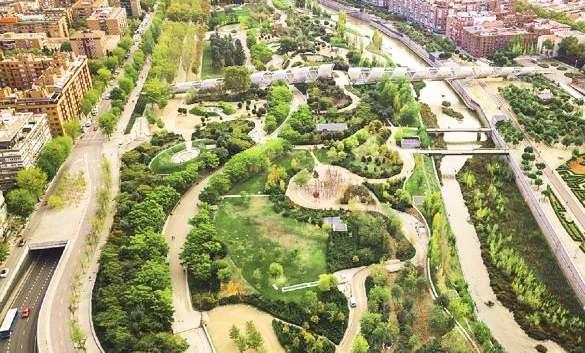

GRAN PARQUE DE LA ARGANZUELA

Se puede observar asimetría en gran parte del parque, gracias a las diferentes formas orgánicas en el diseño. Ya que no tiene orden ni tema visual.

Cuenta con masa, respecto a todos los elementos colocados.

Tiene orden y tema visual geométrico. Incorpora balance simétrico alrededor de varios ejes.

Cuenta con masa, respecto a todos los elementos colocados.

UNIVERSIDAD CESAR VALLEJO

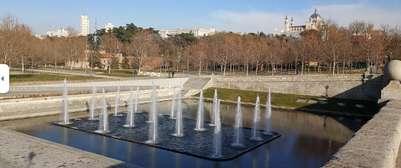

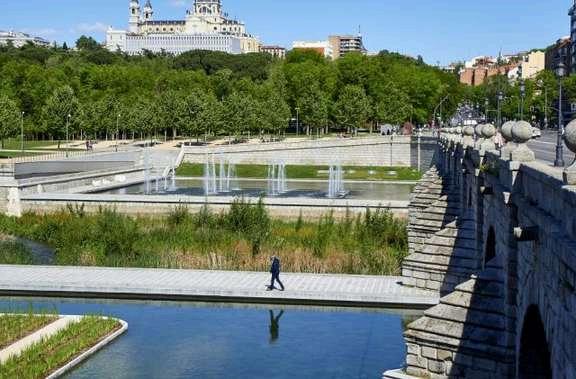

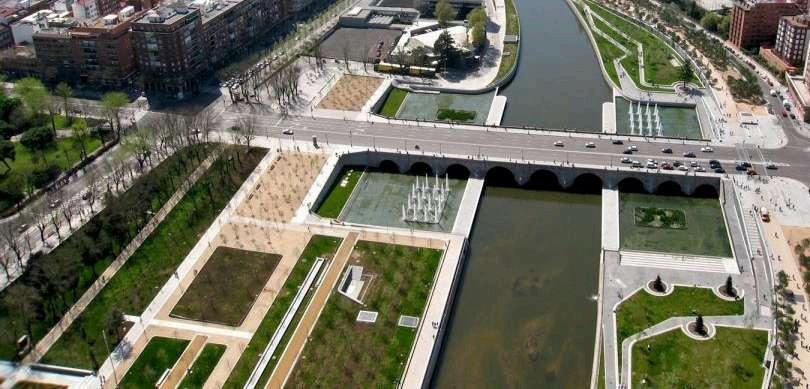

JARDINES PTE.DE SEGOVIA

2 ASPECTOS FORMALES

PARQUE RIO MADRID

PRINCIPIOS BÁSICOS DE COMPOSICIÓN

UNIDAD

JERARQUÍA.REPETICIÓN.INTERCONEXIÓN

UNIVERSIDAD CESAR VALLEJO

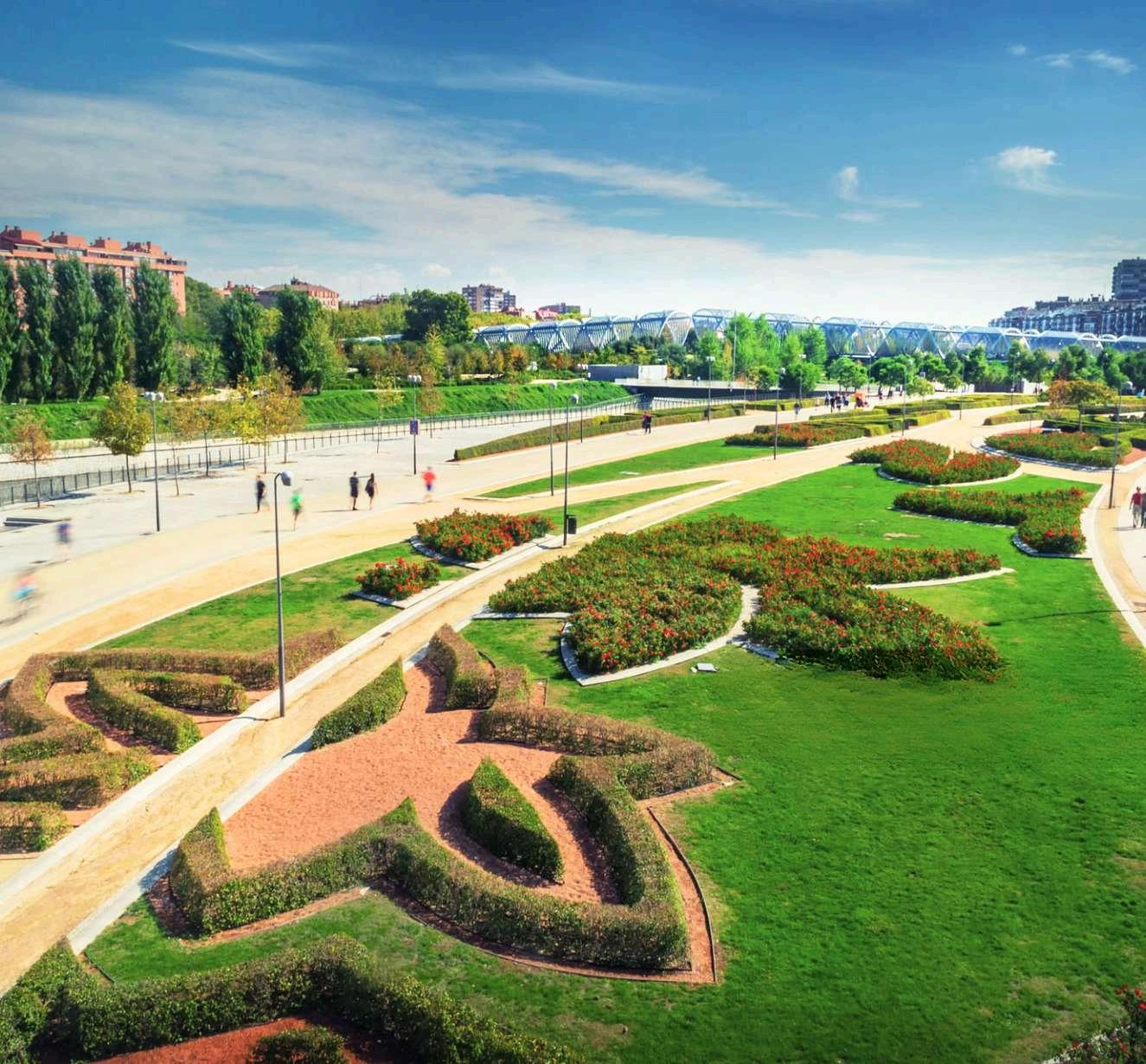

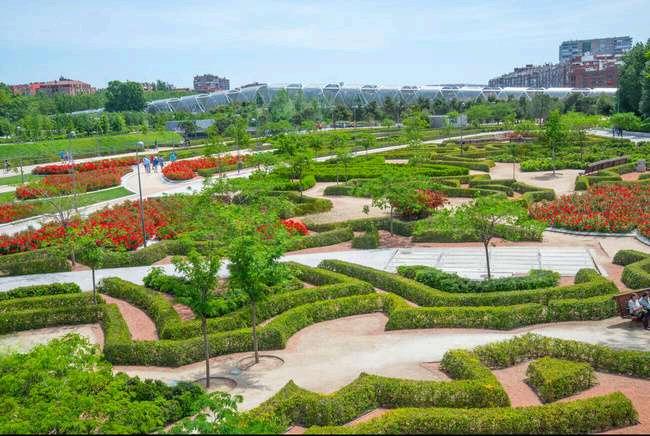

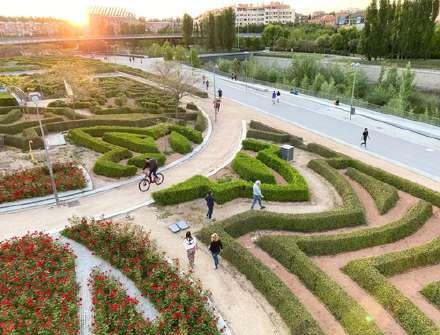

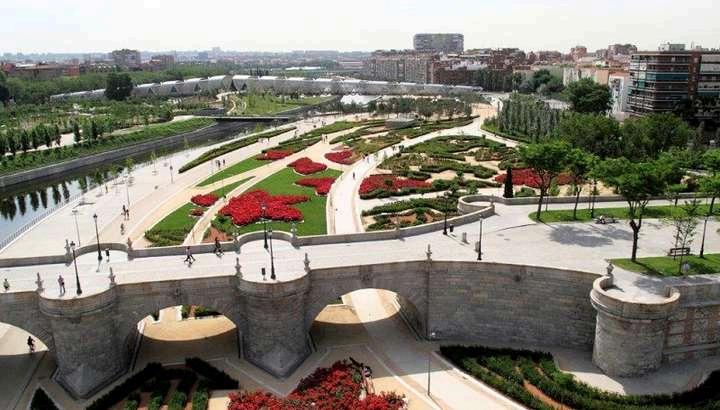

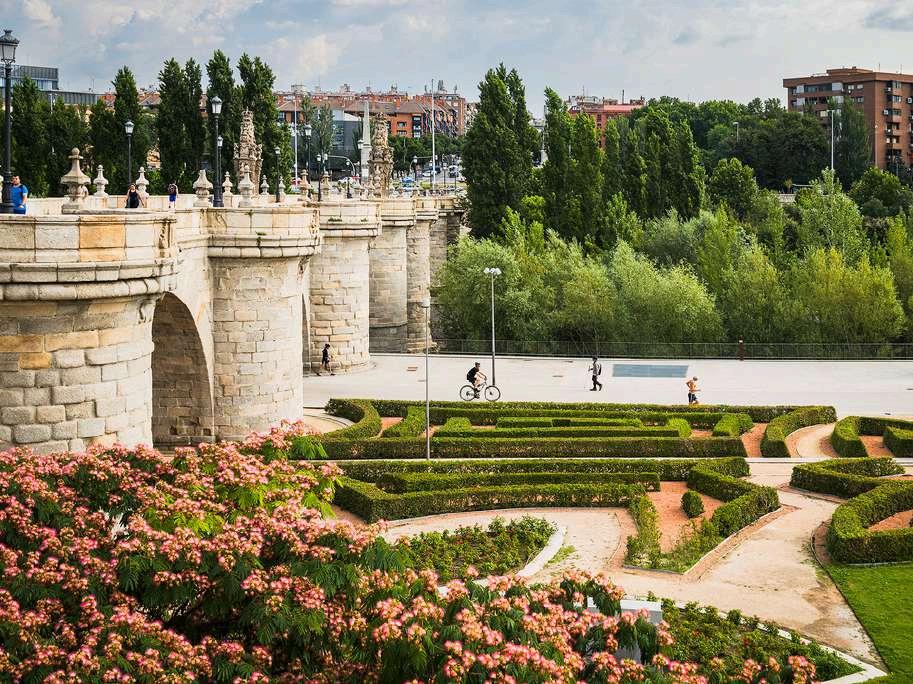

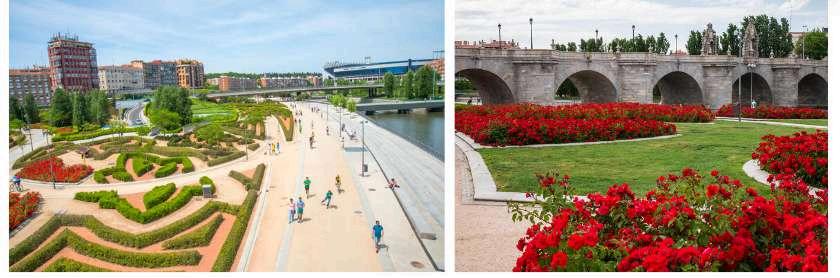

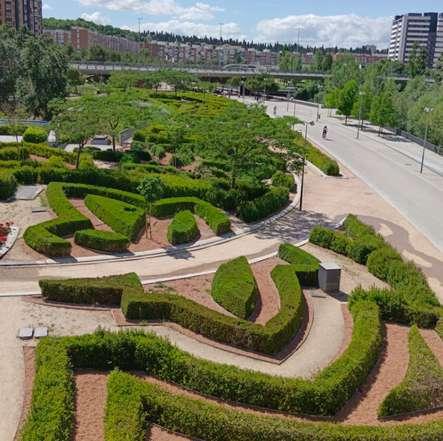

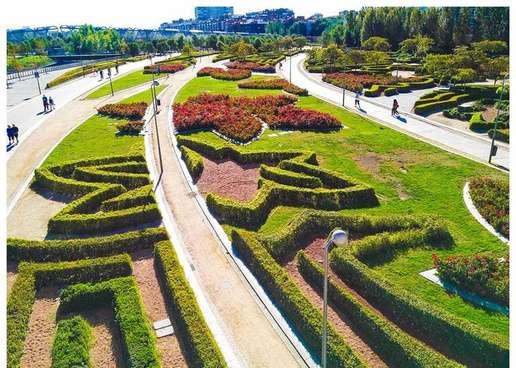

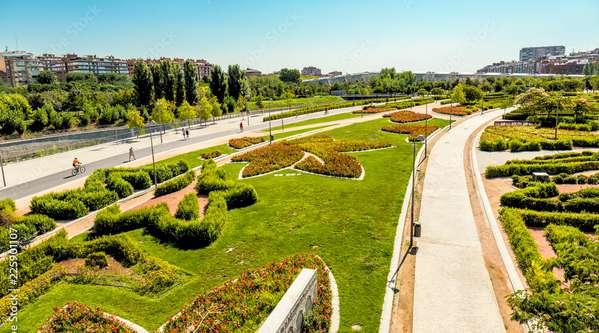

JARDINES DEL PUENTE DE TOLEDO

Esta zona del parque, cuenta con JERARQUIA. respecto al uso del color rojo en las flores, el diseño de la forma de los setos, y a las diferentes texturas de las plantas.

Cuenta con REPETICIÓN, respecto a la forma de flores de los setos bajos los cuales tienen unos elementos y características similares.

Cuenta con interconexión tanto por el empleo de las formas similares y texturas, generando así unidad.

COLOR FORMA TEXTURAS

2 ASPECTOS FORMALES

PARQUE RIO MADRID

PRINCIPIOS BÁSICOS DE COMPOSICIÓN

RITMO TEXTURAS COLORES

VEGETACIÓN

ESPACIOS PÚBLICOS

El parque cuenta con vegetación de diferentes texturas, en este caso diferenciadas por:

TAMAÑO

LAS FORMAS TIPOS DE PLANTAS

En el parque se utilizaron distintos tipos de plantas las cuales cambian de colores con el pasar de las estaciones

Se utilizaron colores cálidos en arbustos y arboles de menor escala, y colores fríos en arboles de mayor escala, ubicados al extremo del parque.

UNIVERSIDAD CESAR VALLEJO

FORMAS

2 ASPECTOS FORMALES

PARQUE RIO MADRID

PRINCIPIOS BÁSICOS DE COMPOSICIÓN

FORMAS

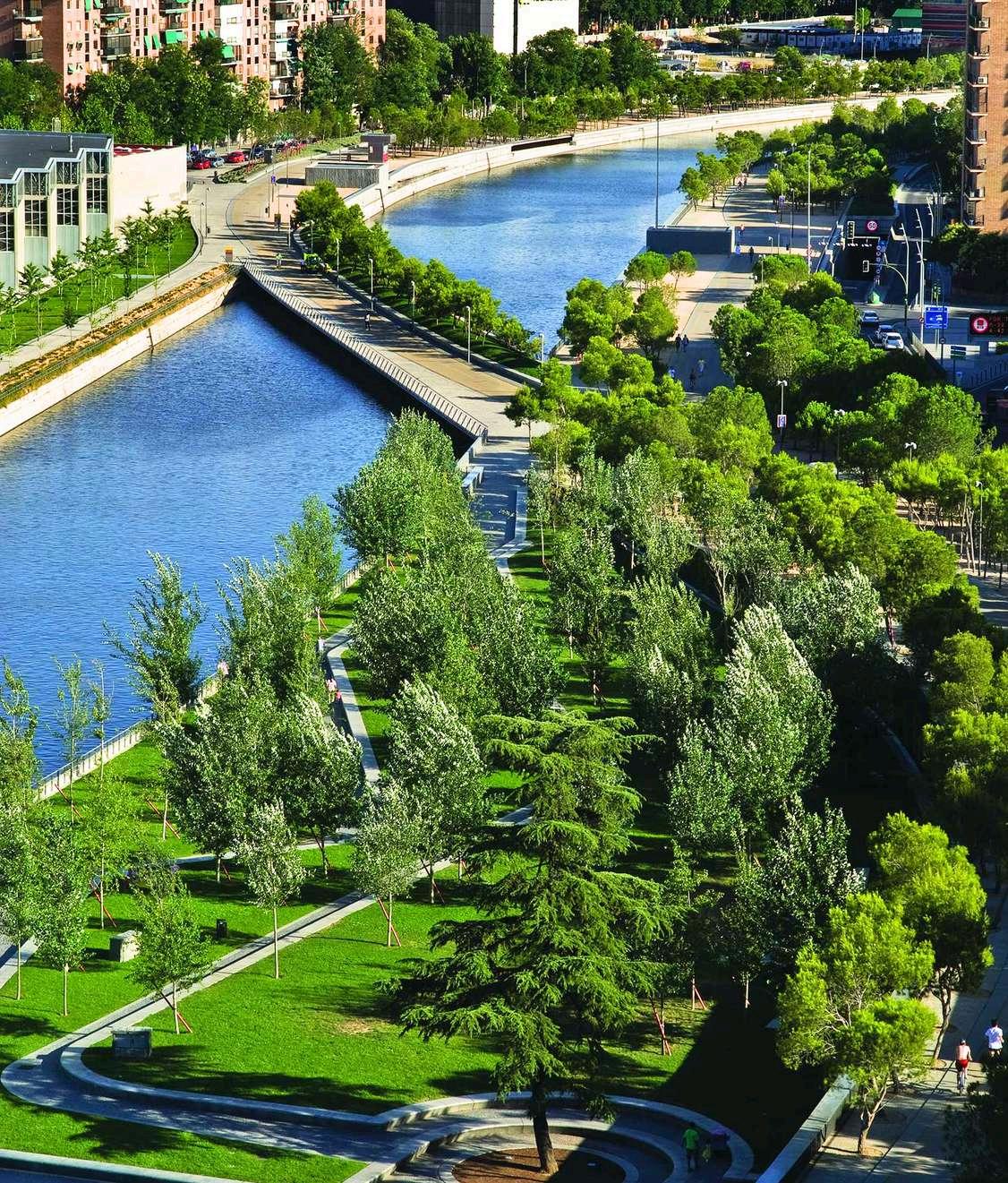

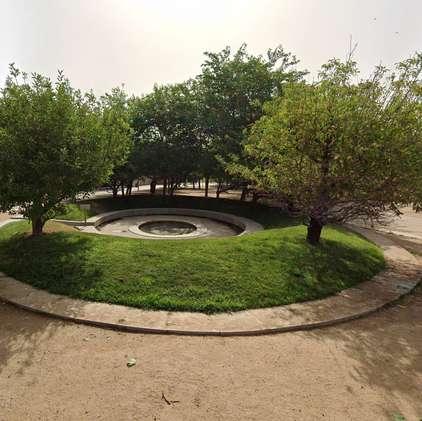

Se observan forma y líneas curvas suaves y orgánicas.

ESPACIOS PÚBLICOS

UNIVERSIDAD CESAR VALLEJO

ESPACIOS CIRCULACIÓN

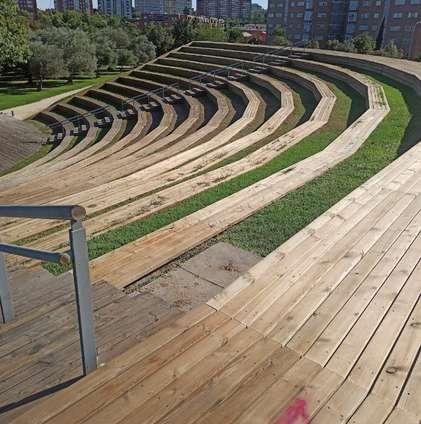

Observamos distintos espacios públicos recreativos.

Boulevard Puentes y pasarelas Plazas.

DISEÑO DE JARDINES CAMINOS

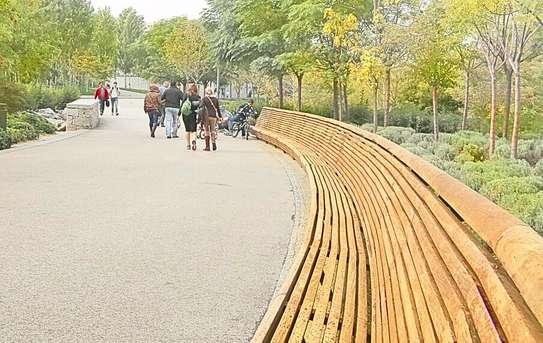

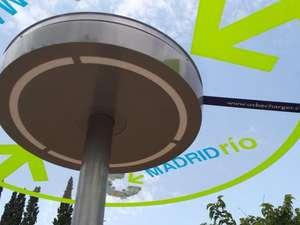

MOBILIARIO

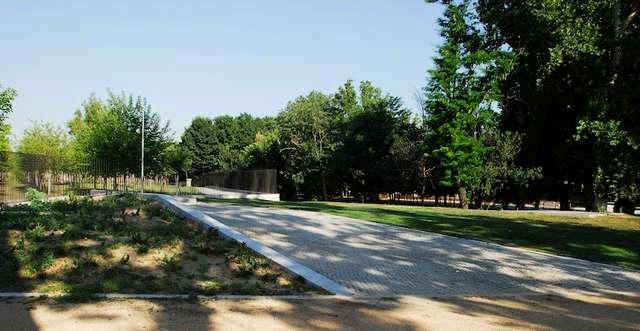

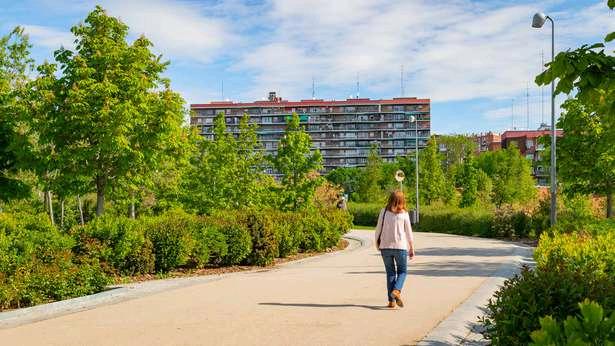

Los caminos de forma orgánica, generan recorridos más dinámicos.

PEATONALES

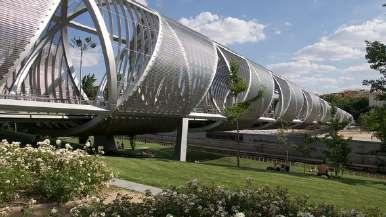

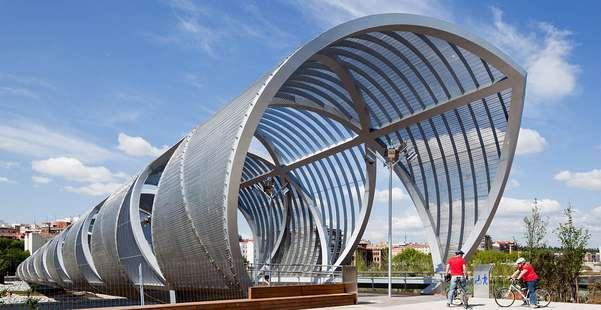

PUENTE DE ARGANZUELA

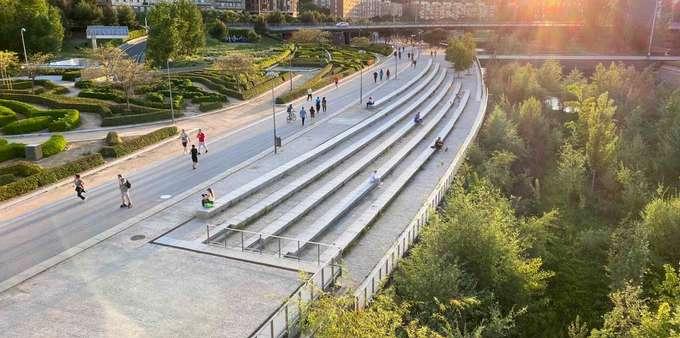

Se observa una escala monumental en algunos espacios como puentes o pasarelas y en las plazas, respecto ala escala humana.

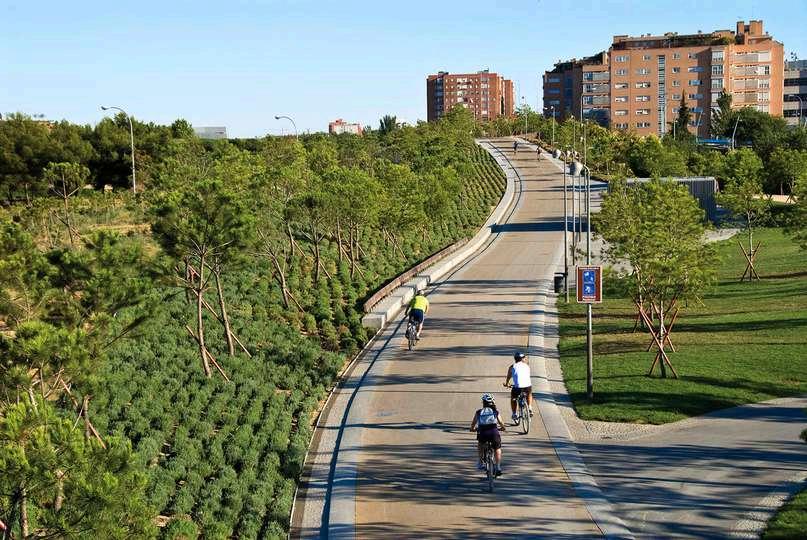

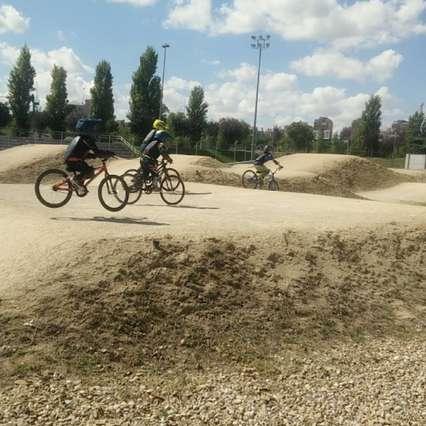

CICLOVIAS CAMINOS PLAYA URBANA

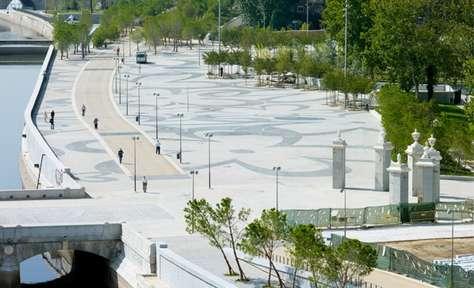

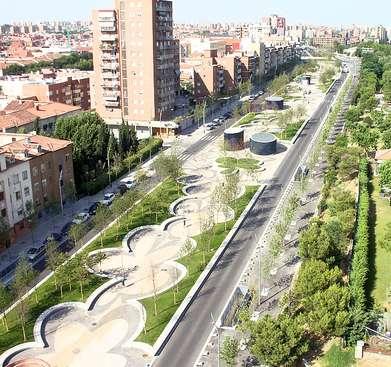

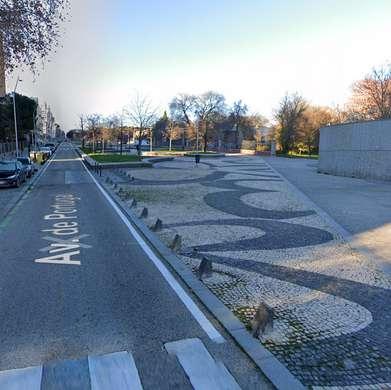

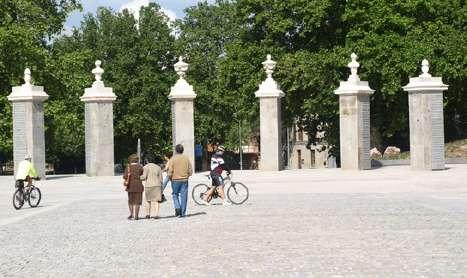

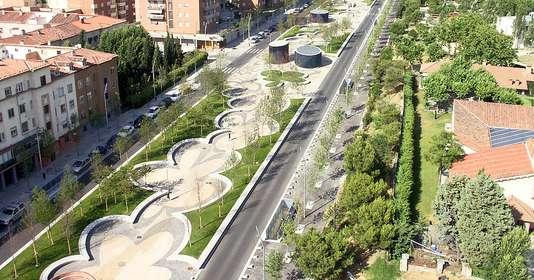

BOULEVARD - AV. PORTUGAL PUERTA DEL RÍO, JUNTO A ALPUENTE DEL REY.

ASPECTOS BOTANICOS

PARQUE RIO MADRID

UNIVERSIDAD CESAR VALLEJO

ROBLE AMERICANO

LLEGA ALCANZAR 25

M DE ALTURA Y 18 M DE ANCHURA.SE

CULTIVO ESTA GENERALIZADO POR

SER UNA ESPECIE DE CRECIMIENTO RAPIDO

CUYA MADERA ES UTILIZADA EN LA CONSTRUCCION DE BARRICAS PARA ALMACENR VINO

CEREZO YOSHINO

ES UNO DE LOS CEREZOS MAS ESPECTACULARES

QUE EXISTEN.ES LA FLOR NACIONAL DE JAPON. LA CAIDA DE SUS PETALOS REPRESENTA A LOS SAMURAIS QUE MUEREN EN LA BATALLA

CEREZO SILVESTRE

ES UNA DE LAS VARIEDADES DE CEREZO DE PRODUCCION MAS TEMPRANA Y MANTIENE SUS

FRUTOS SANOS POR LARGO TIEMPO EN ELA ARBOL. SU FRUTO ES LA CEREZA.

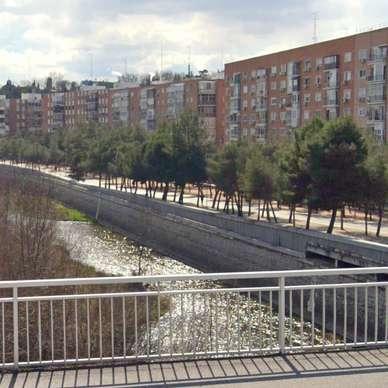

AV. DE PORTUGAL

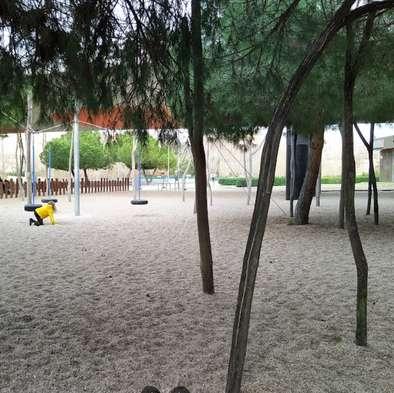

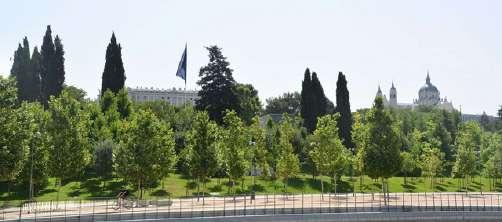

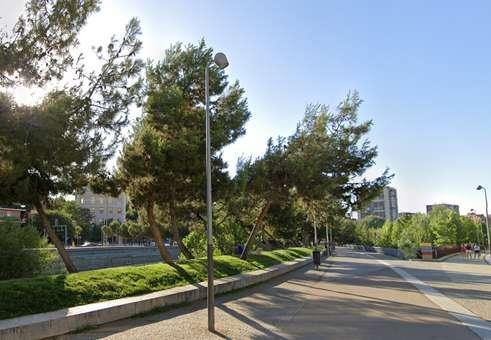

SALÓN DE PINOS

PINUS HALEPENSIS PINUS PIÑONERO

SU RECINA APROVECHA PARA SACAR CIERTAS ESENCIAS EN PERFUMERIA, ES MUY RESISTENTE A L HUMEDAD, SUELE VIVIR ENTRE LOS CIEN AÑOS , LLEGANDO HASTA LOS 250 AÑOS

PINO CARRASCO TIENE UN CRECIMIENTO LONGITUDINAL

RELATIVAMENTE RAPIDO. NO

SUELE VIVIR MAS DE 150-180 AÑOS, LA MADERA ES MUY CLARA, MUY RESINOSA Y ALGO DENSA

ESTE ARBOLADO INCORPORA DE TUTORES DE MADERA DE DIFERENTES COLORES E INCLINACIONES

Av. de Portug a l

3 ASPECTOS BOTANICOS

PARQUE RIO MADRID

ALAMO BLANCO

SU MADERA SE

UTILIZA PARA PASTA

DE PAPEL Y PARA LA FABRICACION DE CERILLAS, POR SU LENTA COMBUSTION

UNIVERSIDAD CESAR VALLEJO

ALAMO TEMBLÓN

TIENE COMO USO CON SUS RAMAS JOVENES

SE HACIAN LOS GARAPITOS , TAMBIEN

SE USABA PARA HACER ENRAMADAS Y PONERLAS EN LA PUERTA O VENTANA.

ROSAL LA SEVILLANA

FLORES COLOR ROJO

INSTENSO, BUEN FOLLAJE

VERDE BRONCEADO, DE FLORACION ABUNDANTE

HASTA EL OTOÑO.

USALAS EN BORDURAS, EN TERMINACIONES DE CANTEROS O AGRUPADAS

PARA DARLE COLOR A TU JARDIN.

FAULKNER

ES MUY USADO EN JARDINERA

PARA HACER RECIPIENTES, GRACIAS A SU FACILIDAD PARA EL RECORTE, TAMBIEN CON LAS HOJAS Y TALLOS SE CONSIGUEN DIVERSOS TINTES

PLATANO DE SOMBRA

EL PLATANO DUEMUY

PROPAGADO POR GRIEGOS Y ROMANOS POR SU SOMBRA . LA CORTEZA Y LAS HOJAS TIENEN PROPIEDADES ASTRINGENTES.

EN LA SUPERFICIE

CASI PLANA QUE

ACOMPAÑA EL PASEO SE DISPONEN TRAMAS ORTOGONALES DE PLATANO DE SOMBRA, DISTRIBUIDOS

SOBRE PRADERAS DE HIERBA, POR HABER SIDO PÑANTADOS EN EL PASADO SOBRE ESTE LUGAR.

JARDINERA

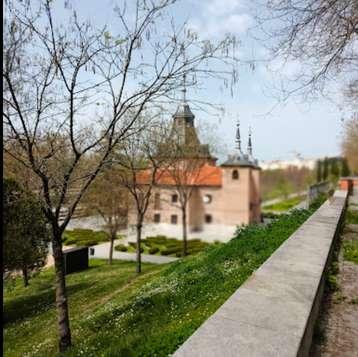

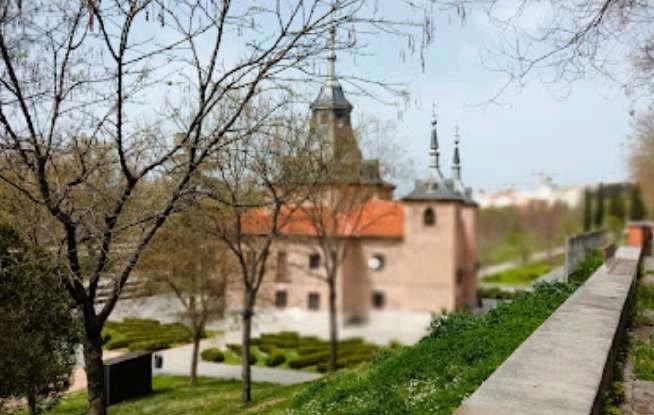

VIRGEN DEL PUERTO

BAJOS PUENTE DE SEGOVIA

ASPECTOS DE MIMETIZACION O JERARQUIZACION

PARQUE RIO MADRID

PUNTOS DE INGRESO

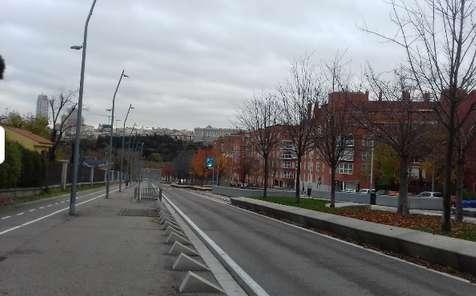

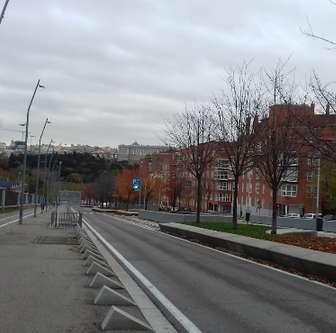

PUENTE DEL REY AV. DE PORTUGAL

SAN VICENTE P.º DE LA FLORIDA, MONCLOA

PUENTE DEL ALCAZAR DE TOLEDO

UNIVERSIDAD CESAR VALLEJO

EL PROYECTO DE MADRID RÍO

SUMA EN TOTAL UNA SUPERFICIE DE MÁS DE 1200000M2 DE ZONAS VERDES, 68.000 M2 DE EQUIPAMIENTOS PARA LOS CIUDADANOS.

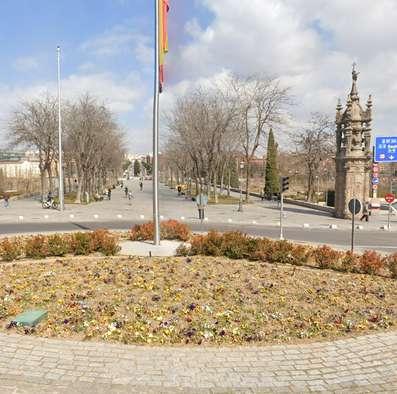

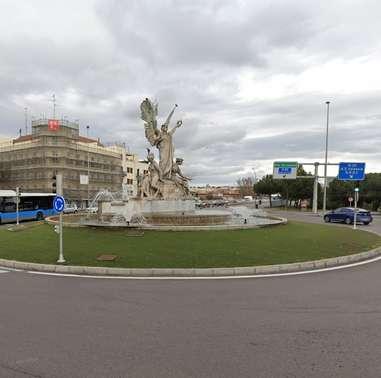

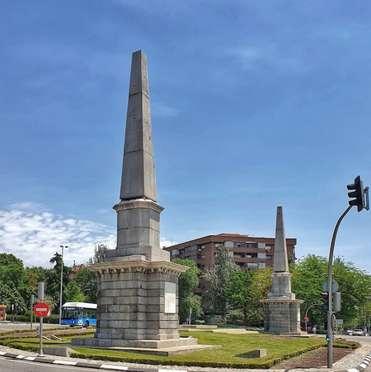

GLORIETA DE LAS PIRÁMIDES

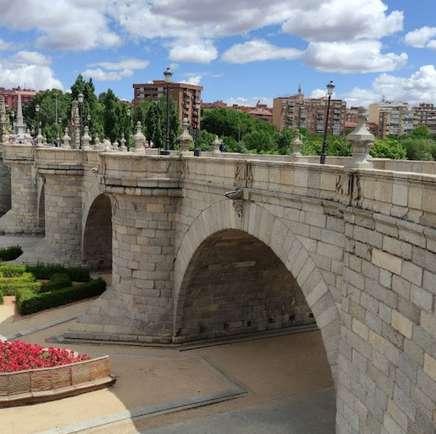

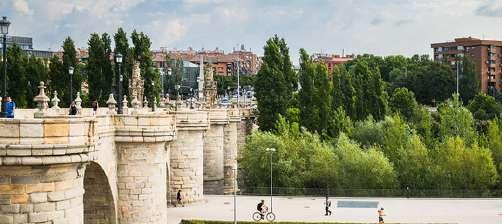

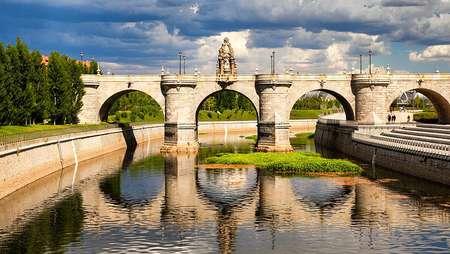

PUENTE DE TOLEDO

CALLE DEL GRAL.

RICARDOS OVALO, BANDERA

ESPAÑOLA MARQUÉS DE VADILLO

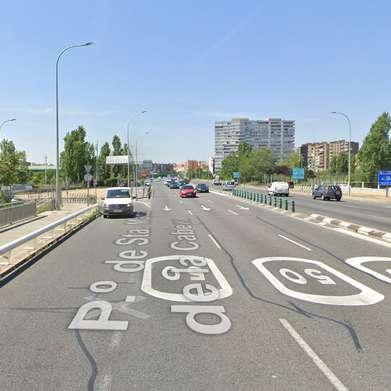

PUENTE DE SANTA MARIA DE LA CABEZA

GLORIETA DE CADIZ CALLE DE ANTHONIO LOPEZ

CALLEDE MARCELO USERA AV. DE LA PAZ AV. DEL MANZANARES

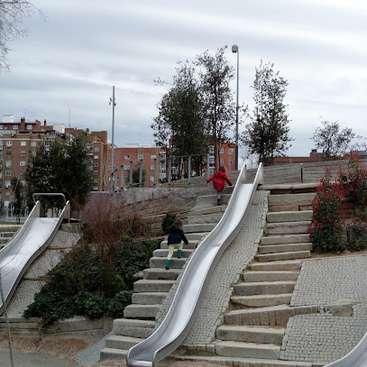

INSTALACIONES DEPORTIVAS, CENTROS DE INTERPRETACIÓN Y CREACIÓN ARTÍSTICA, PLATAFORMAS CULTURALES, UNA PLAYA URBANA, 13 FUENTES ORAMENTALES,17 ÁREAS DE JUEGOS INFANTILES, KIOSKOS, CAFÉS, MÁS DE 33.500 ÁRBOLES PLANTADOS… MADRID VUELVE A PERTENECER AL RÍO Y SU USO VUELVE A SER SOCIAL.
