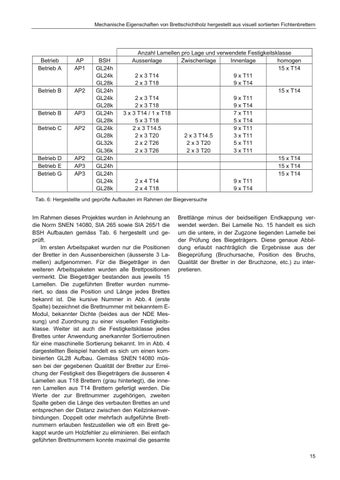

Mechanische Eigenschaften von Brettschichtholz hergestellt aus visuell sortierten Fichtenbrettern
Betrieb Betrieb A
AP AP1
Betrieb B
AP2
Betrieb B
AP3
Betrieb C
AP2
Betrieb D Betrieb E Betrieb G
AP2 AP3 AP3
BSH GL24h GL24k GL28k GL24h GL24k GL28k GL24h GL28k GL24k GL28k GL32k GL36k GL24h GL24h GL24h GL24k GL28k
Anzahl Lamellen pro Lage und verwendete Festigkeitsklasse Aussenlage Zwischenlage Innenlage homogen 15 x T14 2 x 3 T14 9 x T11 2 x 3 T18 9 x T14 15 x T14 2 x 3 T14 9 x T11 2 x 3 T18 9 x T14 3 x 3 T14 / 1 x T18 7 x T11 5 x 3 T18 5 x T14 2 x 3 T14.5 9 x T11 2 x 3 T20 2 x 3 T14.5 3 x T11 2 x 2 T26 2 x 3 T20 5 x T11 2 x 3 T26 2 x 3 T20 3 x T11 15 x T14 15 x T14 15 x T14 2 x 4 T14 9 x T11 2 x 4 T18 9 x T14
Tab. 6: Hergestellte und geprüfte Aufbauten im Rahmen der Biegeversuche
Im Rahmen dieses Projektes wurden in Anlehnung an die Norm SNEN 14080, SIA 265 sowie SIA 265/1 die BSH Aufbauten gemäss Tab. 6 hergestellt und geprüft. Im ersten Arbeitspaket wurden nur die Positionen der Bretter in den Aussenbereichen (äusserste 3 Lamellen) aufgenommen. Für die Biegeträger in den weiteren Arbeitspaketen wurden alle Brettpositionen vermerkt. Die Biegeträger bestanden aus jeweils 15 Lamellen. Die zugeführten Bretter wurden nummeriert, so dass die Position und Länge jedes Brettes bekannt ist. Die kursive Nummer in Abb. 4 (erste Spalte) bezeichnet die Brettnummer mit bekanntem EModul, bekannter Dichte (beides aus der NDE Messung) und Zuordnung zu einer visuellen Festigkeitsklasse. Weiter ist auch die Festigkeitsklasse jedes Brettes unter Anwendung anerkannter Sortierroutinen für eine maschinelle Sortierung bekannt. Im in Abb. 4 dargestellten Beispiel handelt es sich um einen kombinierten GL28 Aufbau. Gemäss SNEN 14080 müssen bei der gegebenen Qualität der Bretter zur Erreichung der Festigkeit des Biegeträgers die äusseren 4 Lamellen aus T18 Brettern (grau hinterlegt), die inneren Lamellen aus T14 Brettern gefertigt werden. Die Werte der zur Brettnummer zugehörigen, zweiten Spalte geben die Länge des verbauten Brettes an und entsprechen der Distanz zwischen den Keilzinkenverbindungen. Doppelt oder mehrfach aufgeführte Brettnummern erlauben festzustellen wie oft ein Brett gekappt wurde um Holzfehler zu eliminieren. Bei einfach geführten Brettnummern konnte maximal die gesamte
Brettlänge minus der beidseitigen Endkappung verwendet werden. Bei Lamelle No. 15 handelt es sich um die untere, in der Zugzone liegenden Lamelle bei der Prüfung des Biegeträgers. Diese genaue Abbildung erlaubt nachträglich die Ergebnisse aus der Biegeprüfung (Bruchursache, Position des Bruchs, Qualität der Bretter in der Bruchzone, etc.) zu interpretieren.
15
