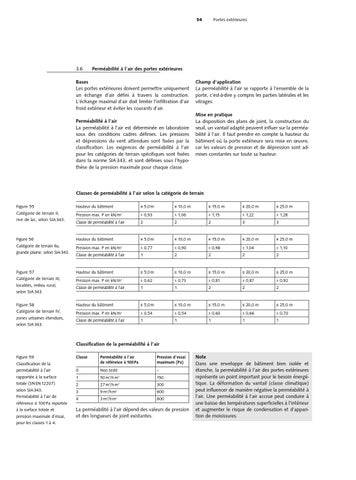

54 Portes extérieures
3.6
Perméabilité à l’air des portes extérieures
Bases Les portes extérieures doivent permettre uniquement un échange d’air défini à travers la construction. L’échange maximal d’air doit limiter l’infiltration d’air froid extérieur et éviter les courants d’air. Perméabilité à l’air La perméabilité à l’air est déterminée en laboratoire sous des conditions cadres définies. Les pressions et dépressions du vent attendues sont fixées par la classification. Les exigences de perméabilité à l’air pour les catégories de terrain spécifiques sont fixées dans la norme SIA 343, et sont définies sous l’hypothèse de la pression maximale pour chaque classe.
Champ d‘application La perméabilité à l’air se rapporte à l’ensemble de la porte, c’est-à-dire y compris les parties latérales et les vitrages. Mise en pratique La disposition des plans de joint, la construction du seuil, un vantail adapté peuvent influer sur la perméabilité à l’air. Il faut prendre en compte la hauteur du bâtiment où la porte extérieure sera mise en œuvre, car les valeurs de pression et de dépression sont admises constantes sur toute sa hauteur.
Classes de perméabilité à l’air selon la catégorie de terrain Figure 55 Catégorie de terrain II, rive de lac, selon SIA 343.
Hauteur du bâtiment
≤ 5,0 m
≤ 10,0 m
≤ 15,0 m
≤ 20,0 m
≤ 25,0 m
Pression max. P en kN/m
± 0,93
± 1,06
± 1,15
± 1,22
± 1,28
Classe de perméabilité à l‘air
2
2
2
3
3
Hauteur du bâtiment
≤ 5,0 m
≤ 10,0 m
≤ 15,0 m
≤ 20,0 m
≤ 25,0 m
2
Figure 56 Catégorie de terrain IIa, grande plaine, selon SIA 343.
Pression max. P en kN/m
± 0,77
± 0,90
± 0,98
± 1,04
± 1,10
Classe de perméabilité à l‘air
1
2
2
2
2
Figure 57 Catégorie de terrain III, localités, milieu rural, selon SIA 343.
Hauteur du bâtiment
≤ 5,0 m
≤ 10,0 m
≤ 15,0 m
≤ 20,0 m
≤ 25,0 m
Pression max. P en kN/m2
± 0,62
± 0,73
± 0,81
± 0,87
± 0,92
Classe de perméabilité à l‘air
1
1
2
2
2
Hauteur du bâtiment
≤ 5,0 m
≤ 10,0 m
≤ 15,0 m
≤ 20,0 m
≤ 25,0 m
Pression max. P en kN/m
± 0,54
± 0,54
± 0,60
± 0,66
± 0,70
Classe de perméabilité à l‘air
1
1
1
1
1
Figure 58 Catégorie de terrain IV, zones urbaines étendues, selon SIA 343.
2
2
Classification de la perméabilité à l’air Figure 59 Classification de la perméabilité à l’air rapportée à la surface totale (SN EN 12207) selon SIA 343. Perméabilité à l’air de référence à 100 Pa reportée à la surface totale et pression maximale d’essai, pour les classes 1 à 4.
Classe
Perméabilité à l’air de référence à 100 Pa
Pression d’essai maximum (Pa)
0
Non testé
–
1
50 m3/h m2
150
2
27 m3/h m2
300
3
9 m3/h m2
600
4
3 m3/h m2
600
La perméabilité à l’air dépend des valeurs de pression et des longueurs de joint existantes.
Note Dans une enveloppe de bâtiment bien isolée et étanche, la perméabilité à l’air des portes extérieures représente un point important pour le besoin énergétique. La déformation du vantail (classe climatique) peut influencer de manière négative la perméabilité à l’air. Une perméabilité à l’air accrue peut conduire à une baisse des températures superficielles à l’intérieur et augmenter le risque de condensation et d’apparition de moisissures.
