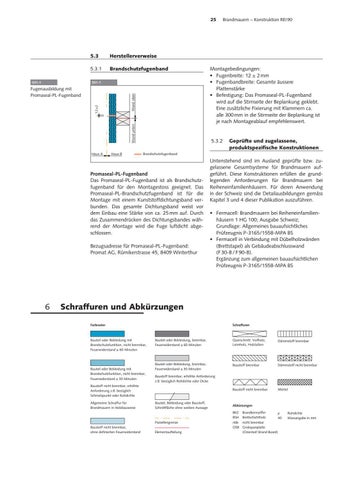

25
531-1
5.3
Herstellerverweise
5.3.1
Brandschutzfugenband
531-1
Wand unten
12±2
Wand oben
Fugenausbildung mit Promaseal-PL-Fugenband
Haus A
Haus B
Montagebedingungen: • Fugenbreite: 12 ± 2 mm • Fugenbandbreite: Gesamte äussere Plattenstärke • Befestigung: Das Promaseal-PL-Fugenband wird auf die Stirnseite der Beplankung geklebt. Eine zusätzliche Fixierung mit Klammern ca. alle 300 mm in die Stirnseite der Beplankung ist je nach Montageablauf empfehlenswert.
5.3.2
Geprüfte und zugelassene, produktspezifische Konstruktionen
Brandschutzfugenband
Promaseal-PL-Fugenband Das Promaseal-PL-Fugenband ist als Brandschutzfugenband für den Montagestoss geeignet. Das Promaseal-PL-Brandschutzfugenband ist für die Montage mit einem Kunststoffdichtungsband verbunden. Das gesamte Dichtungsband weist vor dem Einbau eine Stärke von ca. 25 mm auf. Durch das Zusammendrücken des Dichtungsbandes während der Montage wird die Fuge luftdicht abgeschlossen. Bezugsadresse für Promaseal-PL-Fugenband: Promat AG, Rümikerstrasse 45, 8409 Winterthur
6
Brandmauern – Konstruktion REI 90
Untenstehend sind im Ausland geprüfte bzw. zugelassene Gesamtsysteme für Brandmauern aufgeführt. Diese Konstruktionen erfüllen die grundlegenden Anforderungen für Brandmauern bei Reiheneinfamilienhäusern. Für deren Anwendung in der Schweiz sind die Detailausbildungen gemäss Kapitel 3 und 4 dieser Publikation auszuführen. • Fermacell: Brandmauern bei Reiheneinfamilienhäusern 1 HG 100; Ausgabe Schweiz; Grundlage: Allgemeines bauaufsichtliches Prüfzeugnis P-3165/1558-MPA BS • Fermacell in Verbindung mit Dübelholzwänden (Brettstapel) als Gebäudeabschlusswand (F 30-B / F 90-B). Ergänzung zum allgemeinen bauaufsichtlichen Prüfzeugnis P-3165/1558-MPA BS
Schraffuren und Abkürzungen Farbraster
Bauteil oder Bekleidung mit Brandschutzfunktion, nicht brennbar, Feuerwiderstand ≥ 60 Minuten
Bauteil oder Bekleidung mit Brandschutzfunktion, nicht brennbar, Feuerwiderstand ≥ 30 Minuten
Schraffuren
Bauteil oder Bekleidung, brennbar, Feuerwiderstand ≥ 60 Minuten
Querschnitt: Vollholz, Leimholz, Holzlatten
Dämmstoff brennbar
Bauteil oder Bekleidung, brennbar, Feuerwiderstand ≥ 30 Minuten
Baustoff brennbar
Dämmstoff nicht brennbar
Baustoff nicht brennbar
Mörtel
Baustoff brennbar, erhöhte Anforderung z.B. bezüglich Rohdichte oder Dicke
Baustoff nicht brennbar, erhöhte Anforderung z.B. bezüglich Schmelzpunkt oder Rohdichte Allgemeine Schraffur für Brandmauern in Holzbauweise
Bauteil, Bekleidung oder Baustoff, Schnittfläche ohne weitere Aussage
Parzellengrenze
Baustoff nicht brennbar, ohne definierten Feuerwiderstand
Elementaufteilung
Abkürzungen BKZ BSH nbb OSB
Brandkennziffer ρ Brettschichtholz 40 nicht brennbar Grobspanplatte (Oriented Strand Board)
Rohdichte Massangabe in mm
