Brochure New Products 2023

2 3

SURFACE FACADE LUMINAIRES

Appliques murales

Luminarias de superficie

FLOODLIGHTS, PROJECTORS AND COLUMN PROJECTORS

Projecteurs & Projecteurs sur mât

Proyectores y proyectores de columna

LIGHT COLUMNS

Colonnes lumineuses

Luminarias de columnas ligeras

6 - LISSE 9 - PITTSBURGH

15 - PITTSBURGH

POST TOP LUMINAIRES

Luminarias de Punta de Poste

SOLAR INTEGRATED LUMINAIRES

Luminaires solaires intégrés

Luminarias solares integradas

25 - ARGENTINA

30 - DURHAM

LUMINAIRES

Appliques murales

Luminarias de superficie

LED pixel for media and façade lighting, available with flat, diamond and opal covers to suit each application. RGBW is addressable with DMX for complete control of every media dot.

Píxel LED para iluminación de medios de comunicación y fachadas, disponible con cubiertas planas, de diamante y opalinas para adaptarse a cada aplicación. RGBW es direccionable con DMX para un control completo de cada punto multimedia.

Pixel LED pour l’éclairage des médias et des façades, disponible avec des couvertures plates, diamantées et opales pour s’adapter à chaque application. RGBW est adressable avec DMX pour un contrôle complet de chaque point média.

Luminaire structure

- Aluminum housing and polycarbonate cover

- Cover options: Clear, Opal, Diamond

- Two cable entries for through wiring

- Remote driver is not included

- Uniform light distribution with uninterrupted end-to-end mounting.

- 24 VDC input, DMX512 address with stable signal

Feature symbols

- Boîtier en aluminium et couvercle en polycabonate

- Options de couvercle : Clair, Opale, Diamant

- Deux entrées de câble pour le câblage traversant

- Le pilote à distance n’est pas inclus

- Répartition uniforme de la lumière avec un montage bout à bout ininterrompu.

- Entrée 24 VDC, adresse DMX512 avec signal stable

- Carcasa de aluminio y cubierta de policabonato

- Opciones de cubierta: Transparente, Ópalo, Diamante

- Dos entradas de cable para el cableado

- El controlador remoto no está incluido

- Distribución uniforme de la luz con montaje ininterrumpido de extremo a extremo.

- Entrada de 24 VDC, dirección DMX512 con señal estable

Light symbols

LSS-30002

LSS-30001

LSS-30003

PITTSBURGH

- Extruded aluminium housing

- Thermal heat dissipation body

- Boîtier en aluminium extrudé

- Corps de dissipation thermique

- Carcasa de aluminio extruido

- Cuerpo de disipación térmica

- 3 different sizes

Small: 38 - 80 W

Medium: 76 - 160 W

Large: 108 - 240 W

- CCT: 3000K - 4000K

- Surge protection 10kV

- 3 tailles différentes

Petit : 38 - 80 W

Moyen : 76 - 160 W

Grande : 108 - 240 W

- CCT : 3000K - 4000K

- Protection contre les surtensions 10kV

- 3 tamaños diferentes

Pequeño: 38 - 80 W

Mediana: 76 - 160 W

Grande 108 - 240 W

- CCT: 3000K - 4000K

- Protección contra sobretensiones 10kV

EN

- Various lighting control systems 1-10V, DALI and DMXRDM

Divers systèmes de contrôle de l’éclairage 1-10V, DALI et DMXRDM

Varios sistemas de control de iluminación 1-10V, DALI y DMXRDM

- Modular unitary construction for having small to large family

- Construction unitaire modulaire pour pour une petite ou une grande famille.

- Construcción modular unitaria para tener de pequeña a gran familia

- Sleek luminaie profile with recessed lens for glare control

- Robust surface mounted wall luminaire with high protection rating

- Ideal for light industrial and urban area lighting solutions

- IP66 & IK08 protection

- Accent lighting of tall structures with single source.

- Illuminate triple-height areas with minimal luminaires and full glare cut-off

- Profil élégant de luminaie avec lentille encastrée pour le contrôle de l’éblouissement

- Luminaire mural robuste pour montage en saillie avec robuste à montage en surface avec un indice de protection élevé

- Idéal pour l’industrie légère et les zones urbaines solutions d’éclairage pour l’industrie légère et les zones urbaines

- Protection IP66 et IK08

- Éclairage d’accentuation des structures hautes avec une seule source. source unique.

- Éclairage de zones à triple hauteur avec un minimum de luminaires et une réduction totale de l’éblouissement.

- Elegante perfil luminaie con lente empotrada para controlar el deslumbramiento

- Robusta luminaria de pared de superficie con alto grado de protección

- Ideal para soluciones de iluminación industriales ligeras y urbanas

- Protección IP66 & IK08

- Iluminación de acento de estructuras altas con una sola fuente.

- Ilumina zonas de triple altura con un mínimo de luminarias y un deslumbramiento total

- High-efficiency polycarbonate lens

- High luminous flux rectangular form factor

- Wide variety of beam distributions: VN, N, M, W, VW, and E enables refined lighting solutions

- Lentille en polycarbonate à haut rendement

- Facteur de forme rectangulaire à flux lumineux

élevé

- Grande variété de distributions de faisceaux

: VN, N, M, W, VW, et E permet des solutions d’éclairage raffinées.

- Lente de policarbonato de alta eficiencia

- Factor de forma rectangular de alto flujo

luminoso

- Amplia variedad de distribuciones del haz

: VN, N, M, W, VW, y E permite soluciones de iluminación refinadas

PITTSBURGH

Robust surface mounted wall luminaire with high protection rating, for light industrial and urban area lighting solutions.

Luminaire mural de surface robuste avec un indice de protection élevé, pour les solutions d’éclairage de l’industrie légère et des zones urbaines.

Robusta luminaria de pared de superficie con alto grado de protección, para soluciones de iluminación de zonas industriales ligeras y urbanas.

PITTSBURGH

Luminaire structure

ES FR EN

- Extruded aluminium housing

- Pre-treated before powder coating ensuring high corrosion resistance

- Thermal heat dissipation body

- One IP68 connector supplied with 0.2 m of 3x1.0 sqmm outdoor cable

- Stainless steel fasteners in grade 304 with zinc flake coating (ZFC)

- Durable silicone rubber gasket

- Clear toughened glass

- High-efficiency polycarbonate lens

- Integral control gear

- Surge protection 10kV

- Corps en aluminium extrudé

- Pré-traitée avant revêtement en poudre assurant une résistance élevée à la corrosion

- Corps de dissipation thermique

- Un connecteur IP68 fourni avec 0.2 m de câble extérieur 3x1.0 mm²

- Vis en acier inoxydable 304, Enduit de zinc lamellaire (ZFC)

- Joint en caoutchouc silicone durable

- Verre trempé transparent

- Lentille en polycarbonate à haute efficacité

- Driver incorporé

- Protection contre les surtensions 10kV

- Carcasa de aluminio extruido

- Pretratado antes del recubrimiento en polvo que garantiza una alta resistencia a la corrosión

- Cuerpo de disipación de calor térmico

- Un conector IP68 suministrado con 0,2 m de cable para exteriores de 3x1,0 mm²

- Sujetadores de acero inoxidable grado 304, Recubierto de escamas de zinc (ZFC)

- Junta de goma de silicona duradera

- Vidrio templado transparente

- Lente de policarbonato de alta eficiencia

- Equipo de control integral

- Protección contra sobretensiones 10kV

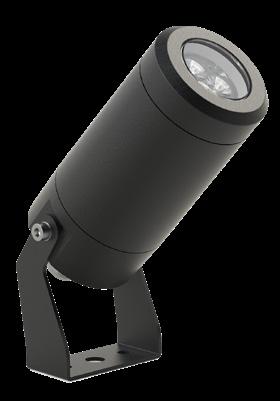

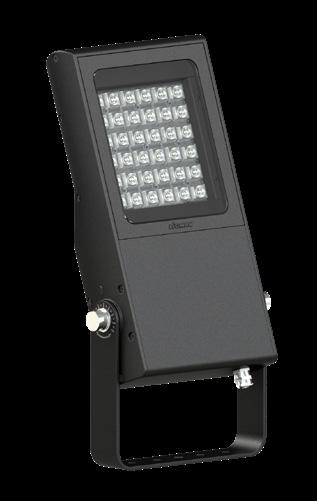

FLOODLIGHTS, PROJECTORS AND COLUMN PROJECTORS

Projecteurs & Projecteurs sur mât

Proyectores proyectores y proyectores de columna

Surface mounted low profile flood light, and area luminaire. Offering a complete range of beam angles and lumen packages to suit the size and needs of each project.

Projecteur à profil bas monté en surface, et luminaire de zone. Offrant une gamme complète d’angles de faisceau et de paquets de lumens pour s’adapter à la taille et aux besoins de chaque projet.

Proyectores de bajo perfil montados en superficie y luminarias de área. Ofrece una gama completa de ángulos de haz y paquetes de lúmenes para adaptarse al tamaño y las necesidades de cada proyecto.

Luminaire structure

- Extruded aluminium housing

- Pre-treated before powder coating ensuring high corrosion resistance

- Galvanized steel arm mounted

- Thermal heat dissipation body

- One IP68 connector supplied with 0.2 m of 3x1.0 sqmm outdoor cable

- Stainless steel fasteners in grade 304 with zinc flake coating (ZFC)

- Durable silicone rubber gasket

- Clear toughened glass

- High-efficiency polycarbonate lens

- Integral control gear

- Surge protection 10kV

Feature symbols

- Corps en aluminium extrudé

- Pré-traitée avant revêtement en poudre assurant une résistance élevée à la corrosion

- Bras monté en acier galvanisé

- Corps de dissipation thermique

- Un connecteur IP68 fourni avec 0.2 m de câble extérieur 3x1.0 mm²

- Vis en acier inoxydable 304, Enduit de zinc lamellaire (ZFC)

- Joint en caoutchouc silicone durable

- Verre trempé transparent

- Lentille en polycarbonate à haute efficacité

- Driver incorporé

- Protection contre les surtensions 10kV

Light symbols

- Carcasa de aluminio extruido

- Pretratado antes del recubrimiento en polvo que garantiza una alta resistencia a la corrosión

- Brazo de acero galvanizado montado

- Cuerpo de disipación de calor térmico

- Un conector IP68 suministrado con 0,2 m de cable para exteriores de 3x1,0 mm²

- Sujetadores de acero inoxidable grado 304, Recubierto de escamas de zinc (ZFC)

- Junta de goma de silicona duradera

- Vidrio templado transparente

- Lente de policarbonato de alta eficiencia

- Equipo de control integral

- Protección contra sobretensiones 10kV

LIGHT COLUMNS

Colonnes lumineuses

Luminarias de columnas ligeras

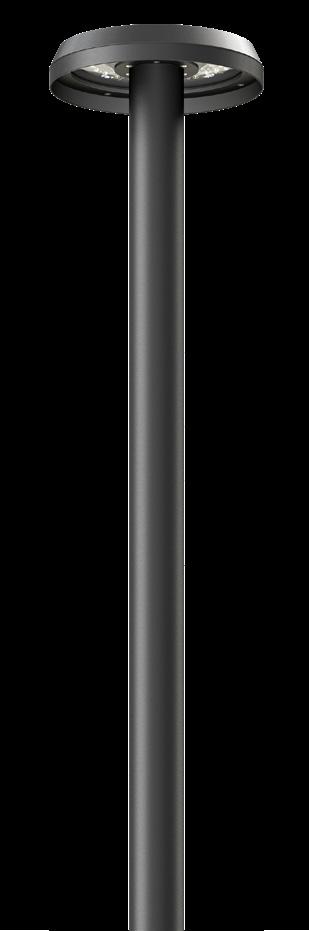

MARVEL Family

MARVEL

Minimalist Light Column. Featuring 360°, 270°, 180°, 90° or 90°x90° beam distribution for uninterrupted public open space and pedestrian lighting.

Colonne lumineuse minimaliste. Avec une distribution du faisceau à 360°, 270°, 180°, 90° ou 90°x90° pour un éclairage ininterrompu des espaces publics et des piétons.

Columna de luz minimalista. Con una distribución del haz de 360°, 270°, 180°, 90° o 90°x90° para una iluminación ininterrumpida de espacios públicos abiertos y peatones.

Luminaire structure

FR EN

- Die-cast aluminium housing

- Extruded aluminium column

- Pre-treated before powder coating ensuring high

corrosion resistance

- Single cable entry

- One IP68 connector supplied with 0.2 m of 3x1.0 sqmm outdoor cable

- Stainless steel fasteners in grade 304 with zinc flake coating (ZFC)

- Durable silicone rubber gasket

- Clear toughened glass

- High-efficiency PMMA lens

- Integral control gear

Feature symbols

- Boîtier en aluminium moulé

- Colonne en aluminium extrudé

- Pré-traitée avant revêtement en poudre assurant une résistance élevée à la corrosion

- Entrée de câble unique

- Un connecteur IP68 fourni avec 0.2 m de câble extérieur 3x1.0 mm²

- Vis en acier inoxydable 304, Enduit de zinc lamellaire (ZFC)

- Joint en caoutchouc silicone durable

- Verre trempé transparent

- Lentille en PMMA à haute efficacité

- Driver incorporé

ES

- Carcasa de aluminio fundido a presión

- Columna de aluminio extruido

- Pretratado antes del recubrimiento en polvo que garantiza una alta resistencia a la corrosión

- Entrada de un solo cable

- Un conector IP68 suministrado con 0,2 m de cable para exteriores de 3x1,0 mm²

- Sujetadores de acero inoxidable grado 304, Recubierto de escamas de zinc (ZFC)

- Junta de goma de silicona duradera

- Vidrio templado transparente

- Lente PMMA de alta eficiencia

- Equipo de control integral

Light symbols

POST TOP LUMINAIRES

Têtes de mât

Luminarias de Punta de Poste

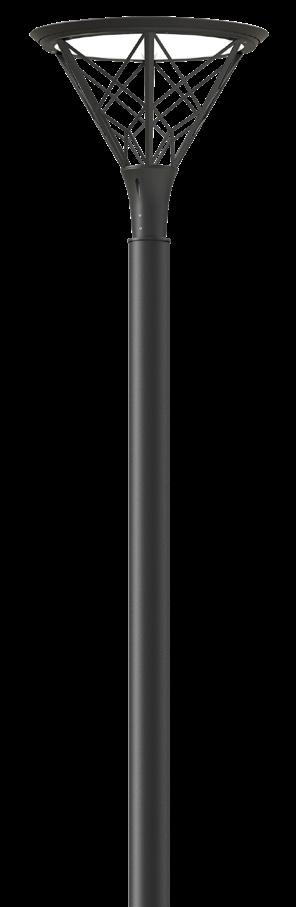

ARGENTINA Family

ARGENTINA 1 ARG-20002

ARGENTINA 1 ARG-20002

ARGENTINA 1 ARG-20001

ARGENTINA 1 ARG-20001

Post-top for ambient public open space illumination. Decorative housing provides unique day-time visual aesthetic, whilst creating play of light and shadow at night.

Post-top pour l’éclairage ambiant des espaces publics ouverts. Le boîtier décoratif offre une esthétique visuelle unique de jour, tout en créant un jeu d’ombres et de lumières de nuit.

Poste para iluminación ambiental de espacios públicos abiertos. La carcasa decorativa proporciona una estética visual única durante el día, a la vez que crea un juego de luces y sombras por la noche.

Luminaire structure

- Die-cast aluminium housing

- Extruded aluminium column

- Pre-treated before powder coating ensuring high corrosion resistance

- One IP68 connector supplied with 0.2 m of 3x1.0 sqmm outdoor cable

- Stainless steel fasteners in grade 304 with zinc flake coating (ZFC)

- Durable silicone rubber gasket

- Opal UV-stabilised polycarbonate diffuser

- Integral control gear

- 1 standard decorative pattern, other patterns upon request

Feature symbols

- Boîtier en aluminium moulé

- Colonne en aluminium extrudé

- Pré-traitée avant revêtement en poudre assurant une résistance élevée à la corrosion

- Un connecteur IP68 fourni avec 0.2 m de câble extérieur 3x1.0 mm²

- Vis en acier inoxydable 304, Enduit de zinc lamellaire (ZFC)

- Joint en caoutchouc silicone durable

- Diffuseur en polycarbonate opale stabilisé aux UV

- Driver incorporé

- 1 motif décoratif standard, autres motifs sur demande

Light symbols

ES

- Carcasa de aluminio fundido a presión

- Columna de aluminio extruido

- Pretratado antes del recubrimiento en polvo que garantiza una alta resistencia a la corrosión

- Un conector IP68 suministrado con 0,2 m de cable para exteriores de 3x1,0 mm²

- Sujetadores de acero inoxidable grado 304, Recubierto de escamas de zinc (ZFC)

- Junta de goma de silicona duradera

- Difusor de policarbonato estabilizado a los rayos

UV opal

- Equipo de control integral

- 1 motivo decorativo estándar, otros motivos bajo pedido

Hamad International Airport, Doha, Qatar

DALI Control System Page 858

5 m - Cylindrical, straight aluminium pole for SYNDY, ANESTI, ARGENTINA Product colour 01 – Black 02 – Dark Grey 03 – White 05 – Matt Silver 06 – Bronze

6 CCT / CRI 8030 – 3000K CRI80 8040 – 4000K CRI80

- Cylindrical, straight aluminium pole for SYNDY, ANESTI, ARGENTINA Accessory

SOLAR INTEGRATED LUMINAIRES

Luminaires solaires intégrés

Luminarias solares integradas

DURHAM

Multifunctional solar-powered urban lighting furniture. Bench integrated photovoltaic panels generate power for the under-bench RGB lighting, as well as USB and wireless charging points.

Mobilier d’éclairage urbain multifonctionnel à énergie solaire. Les panneaux photovoltaïques intégrés au banc produisent de l’énergie pour l’éclairage RVB sous le banc, ainsi que des points de charge USB et sans fil.

Mobiliario de iluminación urbana multifuncional que funciona con energía solar. Los paneles fotovoltaicos integrados en el banco generan energía para la iluminación RGB bajo el banco, así como puntos de carga USB e inalámbricos.

Luminaire structure

- Formed sheet galvanized steel housing

- Pre-treated before powder coating ensuring high corrosion resistance

- Stainless steel fasteners in grade 304 with zinc flake coating (ZFC)

- Durable silicone rubber gasket

- Solar module consists of monocrystalline high-efficiency cells 4x15W

- Lithium Iron Phosphate (LiFePO4 ) battery 2x16.5Ah 12 VDC

- Solar charger controller system 12/24V 20A

- Light source linear RGB 2 sides 6W

- 1 USB Port series 3 for charging 10.5W (5V, 2.1A)

- 1 Wireless charging station 10W (9V 1.1A)

- Clear toughened glass cover for solar panel IK10

- Clear toughened glass cover for wireless charging IK04

Luminaires operation time depends on the weather conditions

Full automatic electronic protection function against short circuit, overcurrent, overload, overvoltage and high temperature

- Standard: Off-grid, 100% solar, not connected to the utility grid. Utility grid connection is available upon request

Without any sun (Autonomy), the battery would last for a maximum of 5 hours

ND: Dusk to Dawn -

Light intensity sensor integrated

- Autonomy and Operation time calculations are done with the following information: Peak Sun-Hour (PSH) is 3 hours. Hours of operation are 12 hours per day. Charging time (Wireless and USB) is 3 hours per day

- Autonomy and Operation time calculations are only indicative and will depend on several variable factors. Please contact the factory to determine the specific calculations for your project.

- Maximum load of 200 kg

- Boitier en acier galvanisé

- Pré-traitée avant revêtement en poudre assurant une résistance élevée à la corrosion

- Vis en acier inoxydable 304, Enduit de zinc lamellaire (ZFC)

- Joint en caoutchouc silicone durable

- Panneau solaire au silicium monocristallin haut rendement 4x15W

- Batterie au lithium fer phosphate (LiFePO4)

2x16.5Ah 12 VDC

- Système de contrôleur de chargeur solaire

12/24V 20A

- Source lumineuse linéaire RGB - 2 faces - 6w

- Port USB de série 3 pour recharge 10,5w (5V2,1A)

- 1 Station de charge sans fil 10w (9V - 1,1A)

- Couvercle en verre trempé transparentPanneau solaire IK10

- Protection rn verre trempé transparent - Charge sans fil IK04

- Le temps de fonctionnement des luminaires dépend des conditions météorologiques

- Fonction de protection électronique entièrement automatique contre les courts-circuits, les surintensités, les surcharges, les surtensions et les températures élevées

- Standard: hors réseau, 100% solaire, non connecté au réseau électrique public. La connexion au réseau électrique public est disponible sur demande

- Sans soleil, l’autonomie de la batterie serait au maximum 5 jours

- ND : du crépuscule à l’aube

- Capteur d’intensité lumineux intégré

- Les calculs d’autonomie et de temps de fonctionnement sont effectués avec les éléments suivants : Peak Sun-hour (PSH) 3 heures - Heures de fonctionnement 12heures/jour - Temps de charge (sans fil et USB) 3 heures/jour.

- Les calculs d’autonomie et de temps de fonctionnement ne sont qu’indicatifs et dépendent de plusieurs facteurs variables. Veuillez contacter l’usine pour déterminer les calculs spécifiques à votre projet.

- Charge maximale 200Kgrs

Feature symbols

- Carcasa de chapa de acero galvanizada

- Pretratado antes del recubrimiento en polvo que garantiza una alta resistencia a la corrosión

- Sujetadores de acero inoxidable grado 304, Recubierto de escamas de zinc (ZFC)

- Junta de goma de silicona duradera

- Panel solar silicio monocristalino de alta eficiencia 4x15W

- Batería de fosfato de litio y hierro (LiFePO4) 2x16.5Ah 12 VDC

- Sistema de controlador de cargado solar 12/24V 20A

- Fuente de luz lineal RGB 2 lados 6W

- 1 Puerto USB serie 3 para carga 10,5W (5V, 2,1A)

- 1 estación de carga inalámbrica de 10W (9V 1,1A)

- Cubierta de vidrio templado transparente panel solar IK10

- Cubierta de vidrio templado transparente carga inalámbrica IK04

- El tiempo de funcionamiento de las luminarias depende de las condiciones meteorológicas

- Función de protección electrónica completamente automática contra cortocircuitos, sobrecorriente, sobrecarga, sobretensión y alta temperatura

- Estándar: Fuera de la red, 100% solar, no conectado a la red pública. La conexión a la red de servicios públicos está disponible a pedido

- Sin sol (autonomía), la batería duraría un máximo de 5 días

- ND: Dusk to Dawn

- Sensor de intensidad luminosa integrado

- Los cálculos de autonomía y tiempo de funcionamiento se realizan con la siguiente información La hora de sol máxima (PSH) es de 3 horas. Las horas de funcionamiento son 12 horas al día. El tiempo de carga (inalámbrica y USB) es de 3 horas al día

- Los cálculos de autonomía y tiempo de funcionamiento son sólo indicativos y dependerán de varios factores variables. Póngase en contacto con la fábrica para determinar los cálculos específicos de su proyecto.

Carga máxima de 200 kg

Light symbols

LIGMAN Lighting Co., Ltd.

17/2 Moo 4, Monthong, Bang Nam Priao, 24150 Chachoengsao

Thailand

Tel: +66 33 026 082

Lighting Experience Center

The LANTERN Building, 2300 Rama 9 Rd, Suan Luang, Suan Luang, 10250 Bangkok Thailand

Tel: +66 2 321 8211

info@ligman.com www.ligman.com

Social

/ligmangroup

For up to date contacts, please visit: www.ligman.com

LIGMAN is continually developing and improving its products. All details presented in this catalogue are correct at the time of printings, including the online version, and are not to be regarded as a form of contract. LIGMAN reserves the right to change any specification without prior notification.

Copyright © Ligman Lighting Co., Ltd.

All rights reserved.

Publication on: 2023/6 FM-MA-16/116

Updated: 20/06/23
