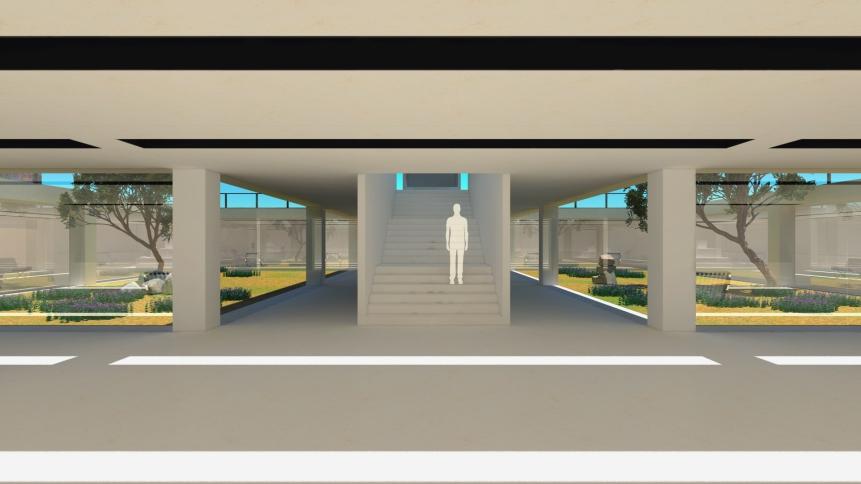

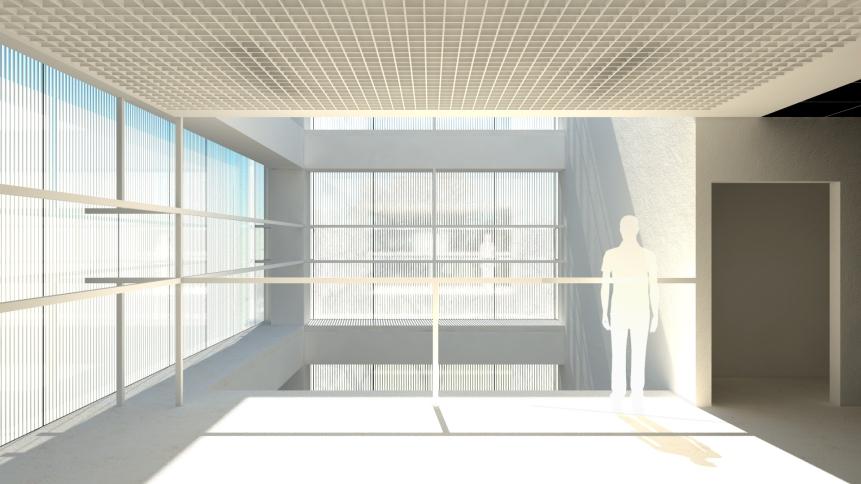

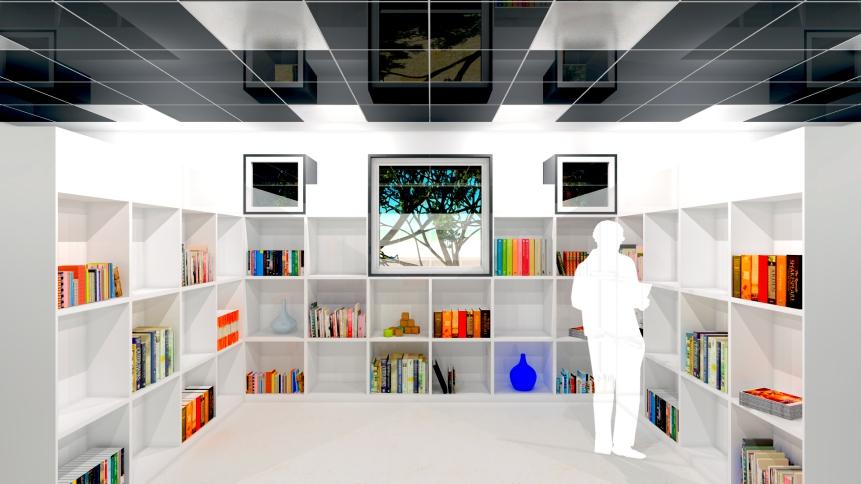

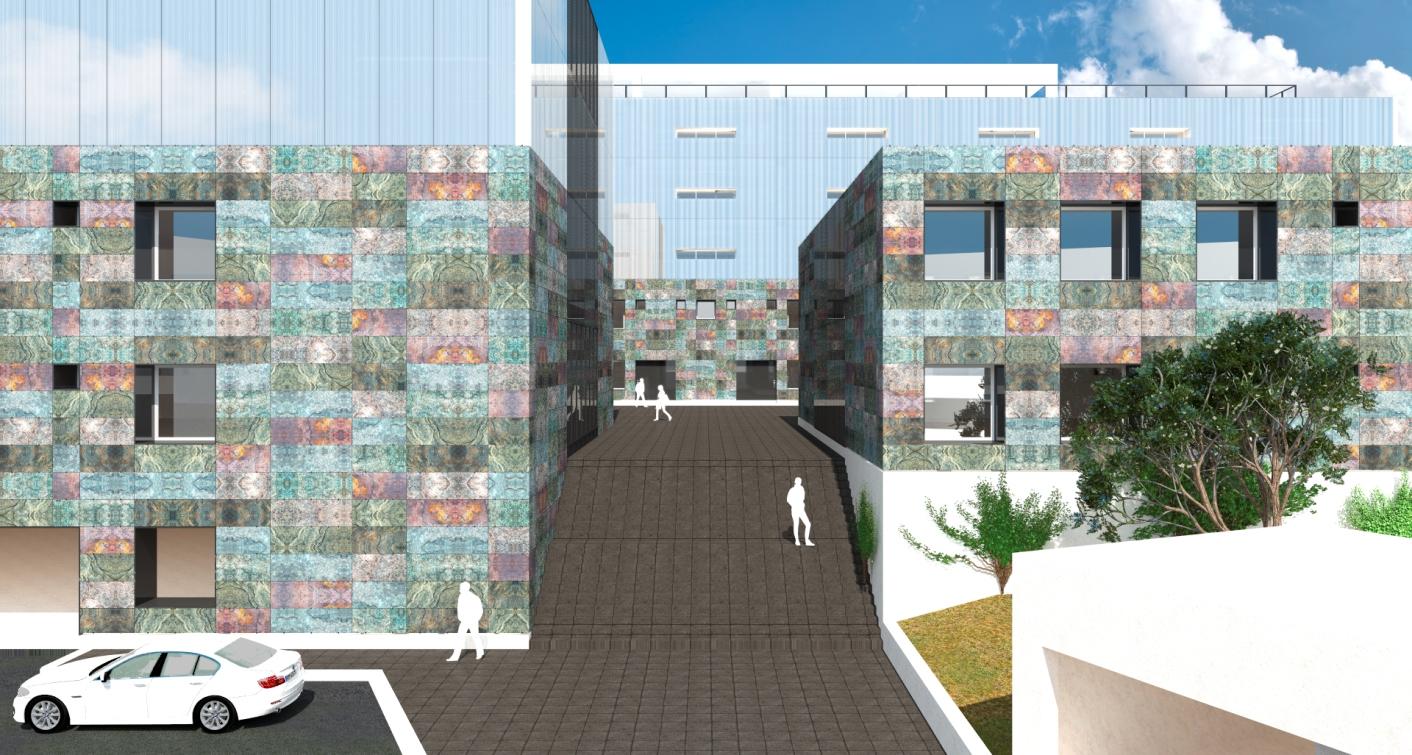

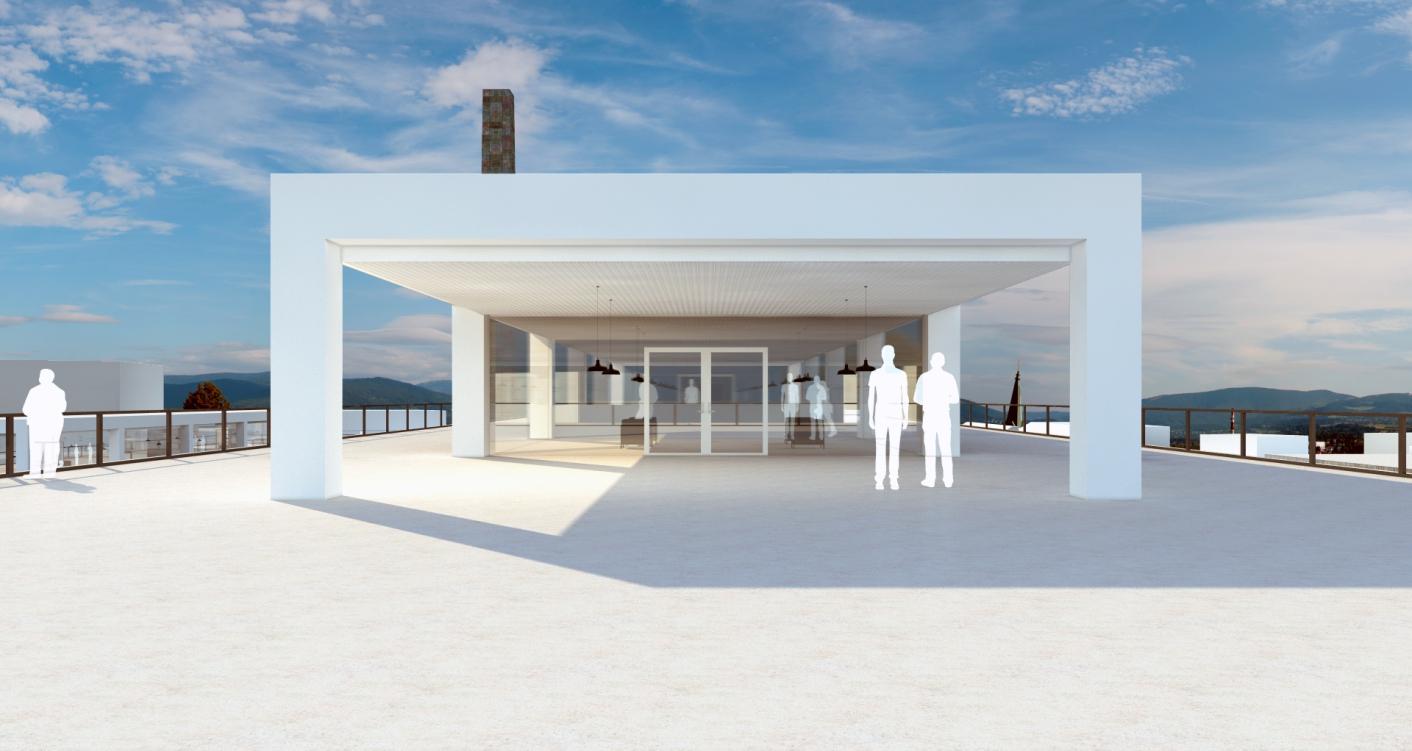

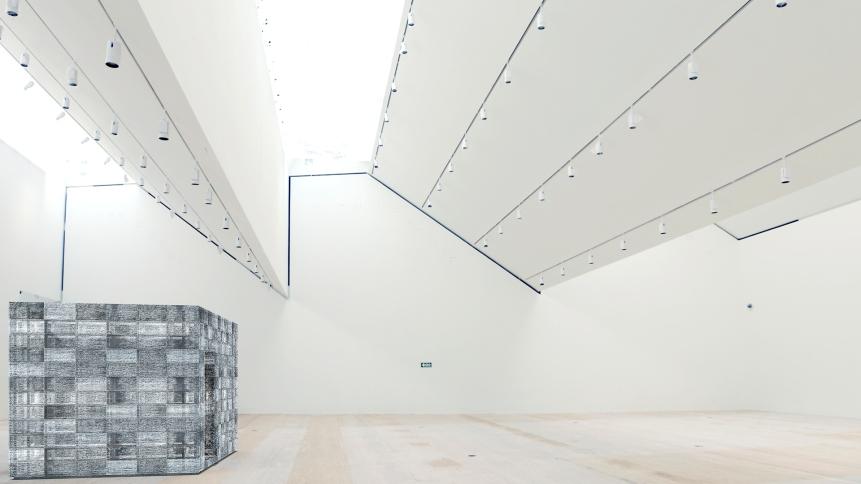

CENTRO DE INVESTIGACIÓN CULTURAL
Centro de Investigación Cultural, fue el proyecto presentado como tesis profesional para obtener el título de Ingeniero Arquitecto. El desarrollo del tema y la culminación del proyecto duró poco más de dos años debido a las complejidades que debieron resolverse como una meta establecida para la realización de un proyecto arquitectónico ejecutivo. Desde los estudios de campo hasta los estudios teóricos y técnicos que se evaluaron en el proceso de diseño, el CIC representó el límite de los conocimientos adquiridos en el trayecto académico realizado en la ESIA.
El proceso de investigación tuvo que desenvolvérse hasta otorgarnos la necesidad que requería una intervención de tipo urbano | arquitectónico y que cumpliera con los requisitos solicitados por la academia de composición para ser entregada como tesis profesional, la cual debería integrar desde estudios socioeconómicos a nivel municipal hasta la presentación de un proyecto arquitectónico integral que sería el resultado de una metodología de carácter cientíco.
El genero de edicio al que corresponde el CIC es un genero ambivalente, se tienen zonas educativas, culturales y comerciales; por denición, este centro de investigación es una unidad cientíca multidisciplinaria dedicada a la investigación especializada en temas de sociedad, cultura y modos de producción artesanal. El conjunto alberga cuatro zonas que se encuentran separadas entre sí por una serie de vestíbulos y escalinatas, esta premisa de diseño permite a las zonas interaccionar y al mismo tiempo las separa, con el n de no interrumpir las actividades de cada una.
Las zonas del complejo son:
- Zona Académica - Zona Cultural
- Zona Comercial - Zona de Servicios Generales
PUEBLA | 2013
PROYECTO PARA TESIS PROFESIONAL
Losa azotea de lámina metálica acanalada calibre 20 de 9.15m. x 0.915m. e=6.35cm. con rme de concreto blanco pulido f'c= 150kg/cm² con espesor de 5.00cm. y juntas de dilatación de poliuretano
@3.05m. en ranuras de 3.00cm. de espesor hechas con disco de diamante; armado con malla electrosoldada 6x6 | 10-10 en hojas de 2.50m. x 6.00m. con sistema de pendientes compuesto por relleno de tepetate, enladrillado, entortado y una capa de sellador impermeable epóxico.
Moldura de acero tipo frontera para losa de 41 x 8'' x 3 16 de longitud variable.
Trabe de acero estructural armada con placa tipo IR con peralte de 61.00cm. y base de 30.50cm. con recubrimiento epóxico retardante para acero color blanco.
Hoja de vidrio templado color transparente con ltros UV de 3.05m. x 3.05m. colocada sobre perlería de aluminio color gris oscuro embutido en la losa y colocado sobre placa de acero adherido a la trabe.
Losa azotea de lámina metálica acanalada calibre 20 de 3.05m. x 0.915m. e=6.35cm. con rme de concreto blanco pulido f'c= 150kg/cm² con espesor de 5.00cm. y juntas de dilatación de poliuretano @3.05m. en ranuras de 3.00cm. de espesor hechas con disco de diamante; armado con malla electrosoldada 6x6 | 10-10 en hojas de 2.50m. x 6.00m. con sistema de pendientes compuesto por relleno de tepetate, enladrillado, entortado y una capa de sellador impermeable epóxico.
Barandal de perles OR de 2'' x 2'' unidos con soldadura y anclados a la moldura, sobre pretil de block.
Moldura en placa metálica de acero inoxidable calibre 12 color gris oscuro.
Cable de acero galvanizado calibre 14 para sistema de suspención. Ángulo de acero para sujeción de muro a trabe de 1'' x 11 2 x 3 16 de longitud variable.
Moldura doble en placa metálica de acero inoxidable calibre 18 color gris oscuro.
Ángulo de acero para reborde de plafond de 21 x 71 4 x 3 16 de longitud variable.
Plafond metálico reticular en módulos de 2'' 2'' con sistema de jación oculto.
Ventana ja con cristal transparente de 6.00mm. sobre perlería de aluminio color gris.
Lámina de acero perforado sujeta a muro y solera color grís oscuro.
Muro de block hueco de concreto 12.00 20.00 x 40.00 juntas de 1.00cm. de espesor
Molduras de policarbonato transparentes en 'U' y 'H' para unión de lámina a bastidor
Ángulo de acero para sujeción de lámina a bastidor de 2'' x 2'' x 3 16 de longitud variable.
Lámina de policarbonato celular color cristal de 8.00mm. de espesor dimensiones variables a módulo.
Bastidor de perles de acero OR de 2'' 2'' unidos con soldadura y anclados a piso y losa.
Moldura doble en placa metálica de acero inoxidable calibre 12 color gris oscuro.
Cable de acero galvanizado calibre 14 para sistema de suspención.
Ángulo de acero para sujeción de muro a trabe de 1'' x 11 2 x 3 16 de longitud variable.
Moldura doble en placa metálica de acero inoxidable calibre 18 color gris oscuro.
Ángulo de acero para reborde de plafond de 21 x 71 4 x 3 16 de longitud variable.
Ventana ja con cristal transparente de 6.00mm. sobre perlería de aluminio color gris. Plafond metálico reticular en módulos de 2'' 2'' con sistema de jación oculto.
Lámina de acero perforado sujeta a muro y solera color grís oscuro.
Muro de block hueco de concreto 12.00 20.00 x 40.00 juntas de 1.00cm. de espesor
Molduras de policarbonato transparentes en 'U' y 'H' para unión de lámina a bastidor
Ángulo de acero para sujeción de lámina a bastidor de 2'' x 2'' x 3 16 de longitud variable.
Lámina de policarbonato celular color cristal de 8.00mm. de espesor dimensiones variables a módulo.
Bastidor de perles de acero OR de 2'' 2'' unidos con soldadura y anclados a piso y losa.
Moldura doble en placa metálica de acero inoxidable calibre 12 color gris oscuro.
Cable de acero galvanizado calibre 14 para sistema de suspención. Ángulo de acero para sujeción de muro a trabe de 1'' x 11 2 x 3 16 de longitud variable.
Moldura doble en placa metálica de acero inoxidable calibre 18 color gris oscuro.
Ángulo de acero para reborde de plafond de 21 x 71 4 x 3 16 de longitud variable.
Plafond metálico reticular en módulos de 2'' 2'' con sistema de jación oculto.
Ventana ja con cristal transparente de 6.00mm. sobre perlería de aluminio color gris.
Lámina de acero perforado sujeta a muro y solera color grís oscuro.
Muro de block hueco de concreto 12.00 20.00 x 40.00 juntas de 1.00cm. de espesor
Lámina de policarbonato celular color cristal de 8.00mm. de espesor dimensiones variables a módulo.
Molduras de policarbonato transparentes en 'U' y 'H' para unión de lámina a bastidor
Ángulo de acero para sujeción de lámina a bastidor de 2'' x 2'' x 3 16 de longitud variable.
Bastidor de perles de acero OR de 2'' 2'' unidos con soldadura y anclados a piso y losa.
Losa de lámina metálica acanalada calibre 20 de 9.15m. x 0.915m. con rme de concreto blanco pulido f'c= 150kg/cm² con espesor de 30.50cm. y juntas de dilatación de poliuretano @3.05m. en ranuras de 3.00cm. de espesor hechas con disco de diamante; armado con malla electrosoldada 6x6 | 10-10 en hojas de 2.50m. 6.00m.
Trabe de acero estructural armada con placa tipo IR con peralte de 61.00cm. y base de 30.50cm. con recubrimiento epóxico retardante para acero color blanco.
Ángulo de acero para reborde de plafond de 2'' x 3'' x 3 16 de longitud variable. Ángulo de acero para sujeción de muro a trabe de 2'' x 2'' x 3 16 de longitud variable.
Placa de piedra laja de dimensiones variadas en módulos de 0.61m. color natural sin pulir
Escuadra metálica de carga 150x65x50x3 para sistema de soporte de perlería @61cm.
Aislante térmico de poliestireno extruido en placas de 1.22m. x 2.44m. y espesor de 3.80cm.
Muro doble de block hueco de concreto 12x20x40 y block sólido de concreto 12x10x40 juntas de 1.00cm. de espesor. Separación de 6.00cm. para cámara de aire.
Losa de lámina metálica acanalada calibre 20 de 9.15m. x 0.915m. con rme de concreto blanco
pulido f'c= 150kg/cm² con espesor de 30.50cm. y juntas de dilatación de poliuretano @3.05m. en ranuras de 3.00cm. de espesor hechas con disco de diamante; armado con malla electrosoldada 6x6 | 10-10 en hojas de 2.50m. 6.00m.
Moldura de acero tipo frontera para losa de 41 x 8'' x 3 16 de longitud variable.
Placa de acero para sujeción de muro a losa de 8'' x 3 16 de longitud variable.
Cable de acero galvanizado calibre 18 para sistema de suspención.
Ángulo de acero para sujeción de muro a trabe de 2'' x 2'' x 3 16 de longitud variable.
Ángulo de acero para reborde de plafond de 2'' x 3'' x 3 16 de longitud variable.
Plafond metálico en placas de 0.61m. x 0.61m. con sistema de suspención oculto.
Recubrimiento de tirol para muros color blanco y espesor de 3.00mm.
Placa de piedra laja de dimensiones variadas en módulos de 0.61m. color natural sin pulir
Escuadra metálica de carga 150x65x50x3 para sistema de soporte de perlería @61cm.
Aislante térmico de poliestireno extruido en placas de 1.22m. x 2.44m. y espesor de 3.80cm.
Muro doble de block hueco de concreto 12x20x40 y block sólido de concreto 12x10x40 juntas de 1.00cm. de espesor. Separación de 6.00cm. para cámara de aire.
Ancla metálica de Ø5.00mm. para refuerzo horizontal @2 juntas o @40.00cm.
Cuneta de concreto hecha en sitio para disposición de aguas pluviales.
Pavimento de terrazo para exteriores, piezas de 0.61m. x 1.22m. color negro semipulido.
Cementante bituminoso para adherencia de pavimento espesor de 2.00cm.
Firme de concreto f'c= 150kg/cm² con malla electrosoldada 6x6 10-10 en hojas de 2.50m. 6.00m.
Doble cadena de concreto armado de 12.00cm. x 20.00cm. f'c= 150kg/cm² con 4Ø3 8 E 6@20cm.
Firme de concreto blanco armado y pulido f'c=150kg/cm² con espesor de 30.50cm. juntas de dilatación de poliuretano @3.05m. en ranuras de 3.00cm. de espesor hechas con disco de diamante; armado con malla electrosoldada 6x6 10-10 en hojas de 2.50m. 6.00m.
Plantilla de concreto f'c= 100kg/cm² con espesor de 10.00cm.
Capa de arena compactada con espesor de 10.00cm. para asentar rme de concreto.
Embasamiento de grava, piedra triturada o similar con espesor de 15.00cm.
Corte por fachada x | x'.
R S 5.490 0.610 Perlería de aluminio vertical 'T' de 2'' x 4'' @61cm. Grapas metálicas continua para sujeción vista. Perlería de aluminio vertical 'T' de 2'' x 4'' @61cm. Grapas metálicas continua para sujeción vista. Junta de poliestireno. Grapas metálicas de arranque para sujeción vista. 0.114 0.610 1.830 0.255 0.610 0.114 0.191 0.610 0.255 1.880 0.114 0.610 0.192 0.915 0.610 1.220 0.114 0.610 0.114 0.610 0.114 0.610 0.192 0.192 0.192 1.089 0.181 1.120 0.355 0.915 0.610 1.220 1.830 0.915 0.305 0.100 0.100 0.150 0.260 0.610 1.035 2.625 1.035 2.745 0.915 2.745 0.915 2.745 0.915 2.745 0.915 2.745 0.655 0.870 3.660 3.780 3.660 3.660 3.660 3.660 1.525 Mirador Vestíbulo Aula Vestíbulo Aula Vestíbulo Aula Biblioteca Biblioteca
0 0.61 1.83 3.66 n.p.t. +25.74m. n.p.t. +22.08m. n.p.t. +18.30m. n.p.t. +14.64m. n.p.t. +10.98m. n.p.t. +7.32m. n.p.t. +3.66m. n.p.t. +3.355m. n.l.b.pl. +6.405m. n.l.b.pl. +10.065m. n.l.b.pl. +13.725m. n.l.b.pl. +17.385m. n.l.b.pl. +21.045m. 0.192 0.255 0.120 0.120 0.540 n.l.b.pl. +24.705m.

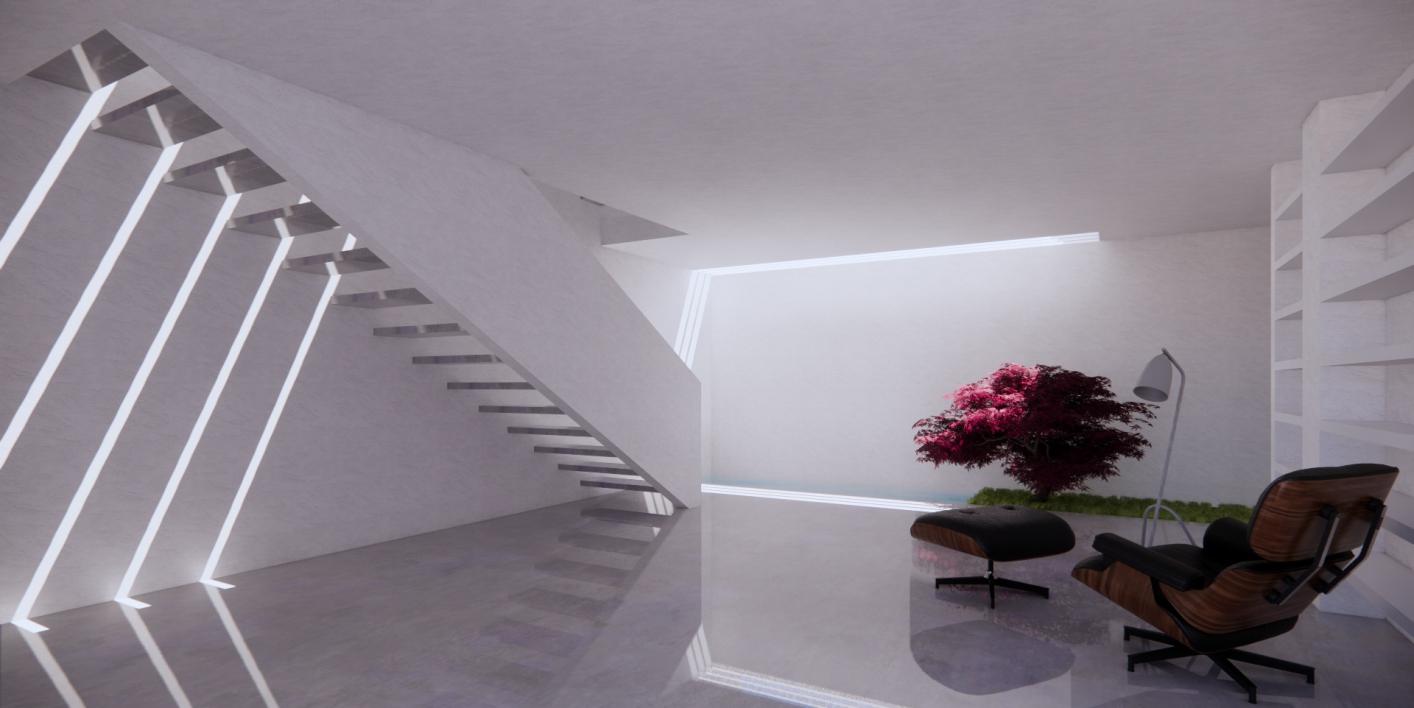

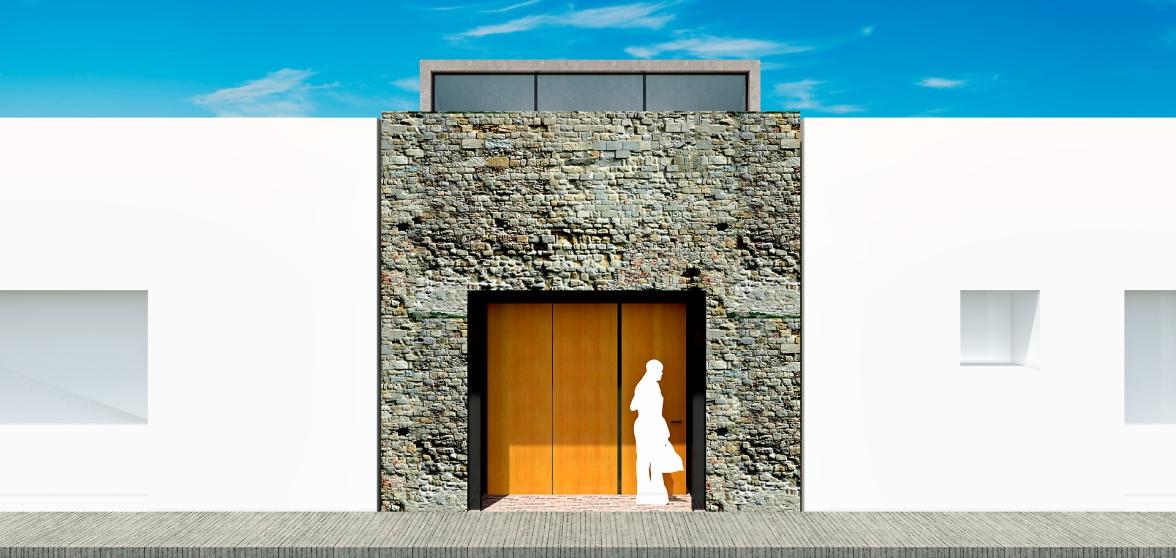

CASA PIEDRA
IZÚCAR DE MATAMOROS, PUEBLA | 2013 | CASA HABITACIÓN COLABORACIÓN | ARQ JUAN LUCERO
La construcción existente no presentaba las condiciones favorables para albergar un espacio habitable y la mejor opción fue demoler más de la mitad de la edicación, dejando únicamente la parte trasera de dos niveles y un muro combinado con un gran vano de acceso justo al frente del predio. La propiedad cuenta 2 únicamente con 46.56m que deberán ser sucientes para cubrir el programa arquitectónico para los 3 habitantes; además, uno de los requisitos por parte de las autoridades municipales era la conservación del muro limosna al frente del predio y conservar la altura de la obra nueva respecto al muro limosna.
La solución al programa arquitectónico fue surgiendo con el proceso de diseño, los primeros esquemas realizados resultaban con deciencia en las áreas de los espacios solicitados; al nal se opto por lo siguiente:
- El área pública que contiene los espacios de cocina, comedor y estancia, deberán estar entre la construcción trasera existente y el muro limosna a una doble altura para permitir albergar las escaleras y los vestíbulos que comuniquen a la zona privada.
- El bloque posterior permanecerá con los dos niveles existentes y serán seccionados en tres bloques, el primero deberá albergar los servicios de baño y lavandería, el segundo será un patio de ventilación e iluminación y el bloque nal contiene las recamaras.
- El muro limosna tendrá una intervención para restauración y conservación, se removerán las capas de pintura y repellado para permitir ver el material aparente del muro; posterior a la limpieza se procederá a reforzar el vano con un marco estructural de acero y por último, se recubrirá el muro con malla de acero estructural y grapas de acero.
02. PRIMEROS
CASA PIEDRA | 2013 CASA AMALIA | 2014
PROYECTOS
ISOMÉTRICO | CASA PIEDRA a | Acceso e | Escaleras v | Vacío 1 | Estancia 2 | Cocina - comedor 3 | Vestíbulo 4 | Baño 5 | Hueco 6 | Recamara principal 7 | Tapanco 8 | Lavandería 9 | Recamara 0 2 5 PLANTA BAJA A a 1 2 3 4 5 6 e A e 7 v 3 8 v 9 PLANTA ALTA 1 2 7 8 4 6 5 9 SECCIÓN A

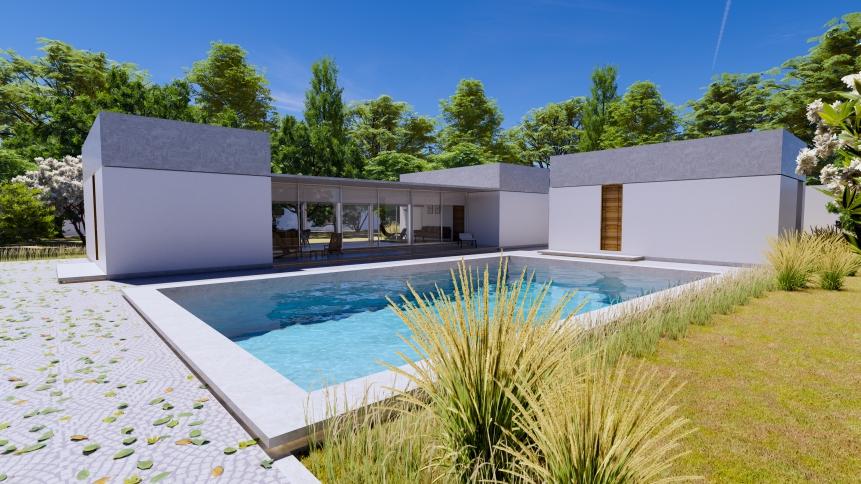

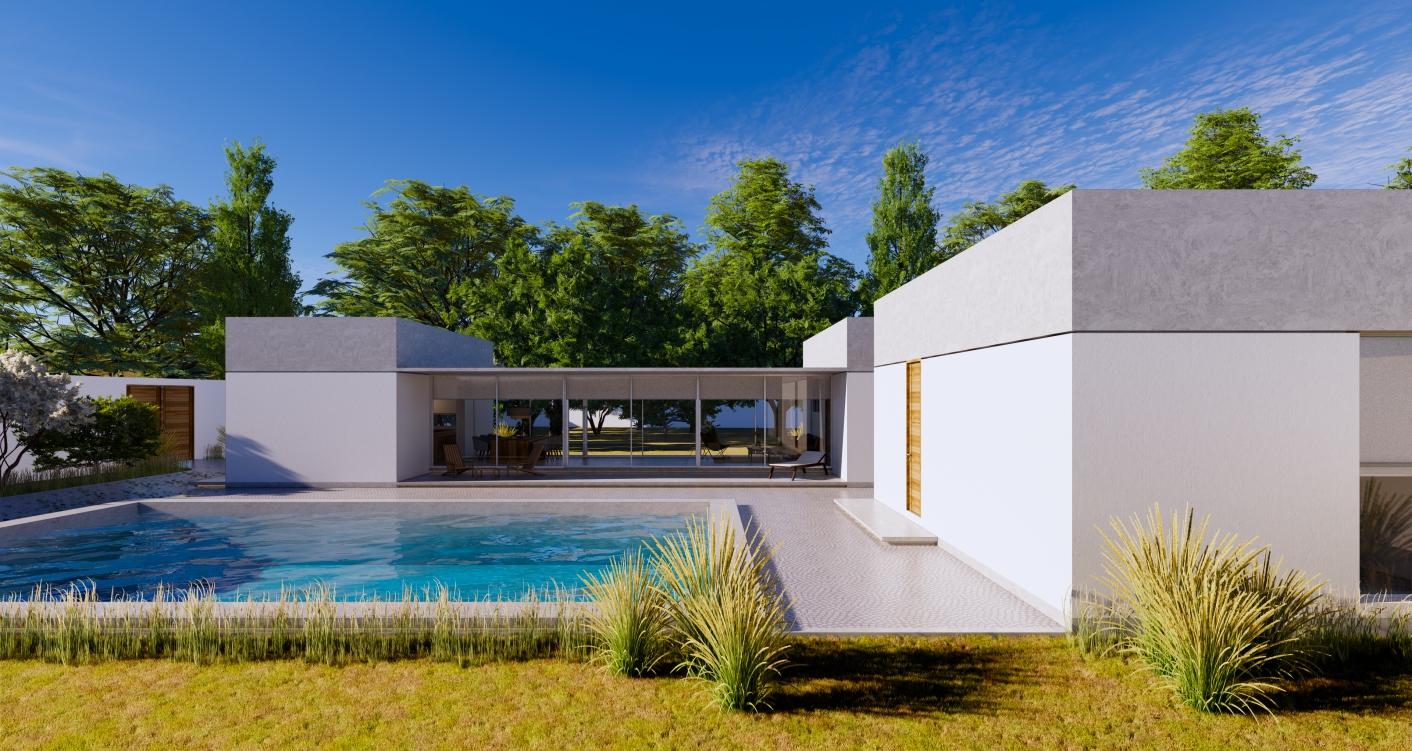

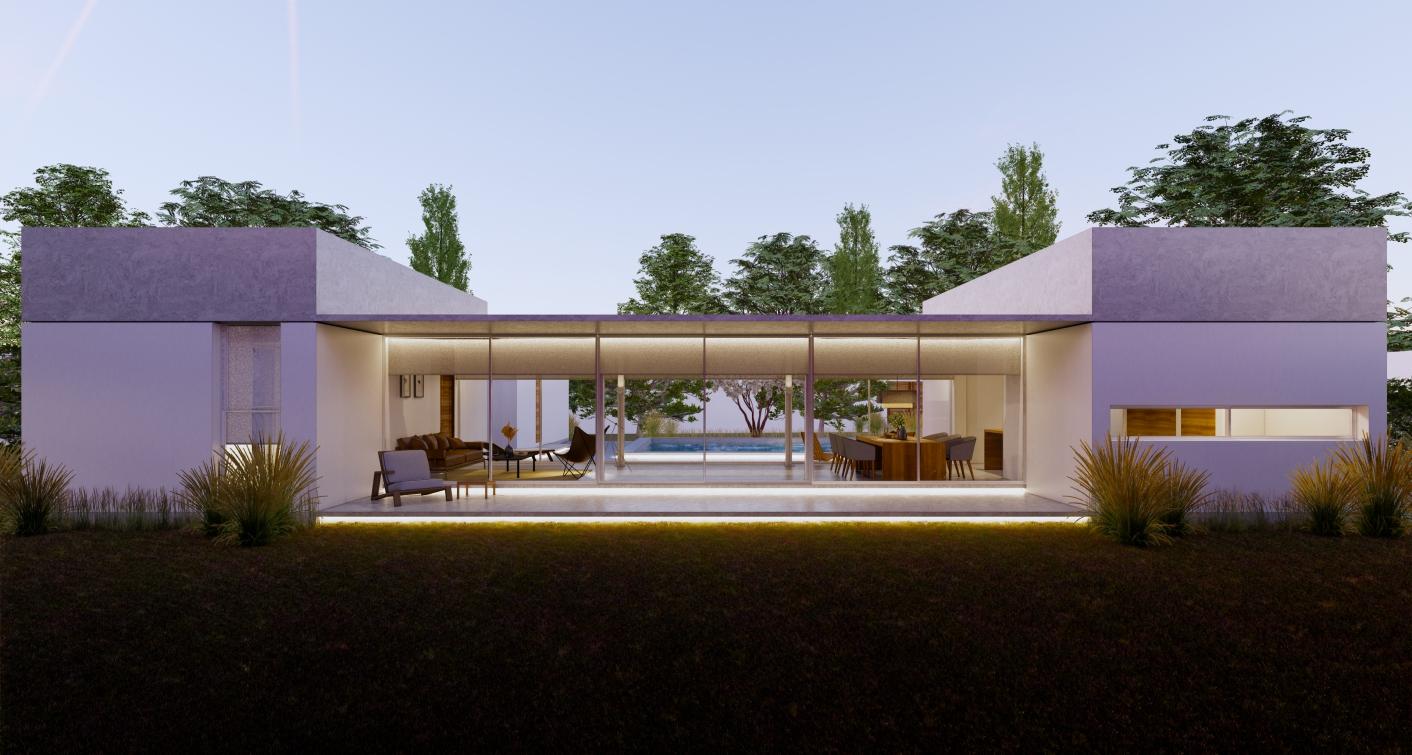

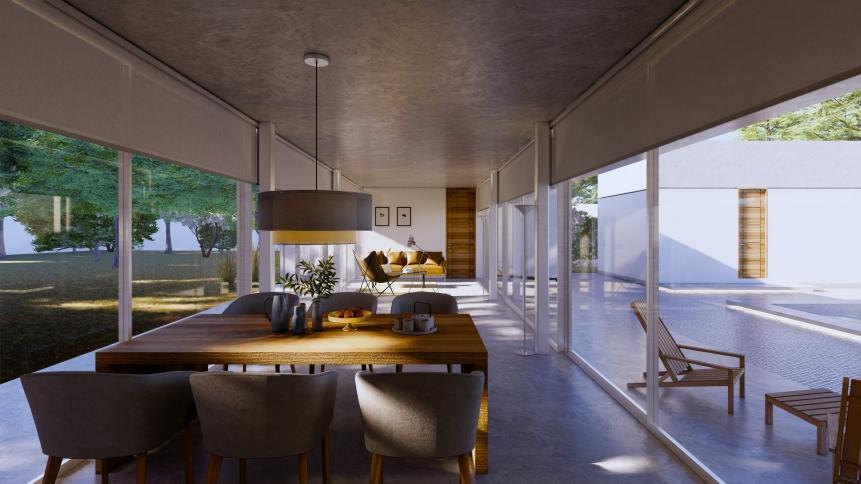

CASA AMALIA
IZÚCAR DE MATAMOROS, PUEBLA | 2014 CASA HABITACIÓN

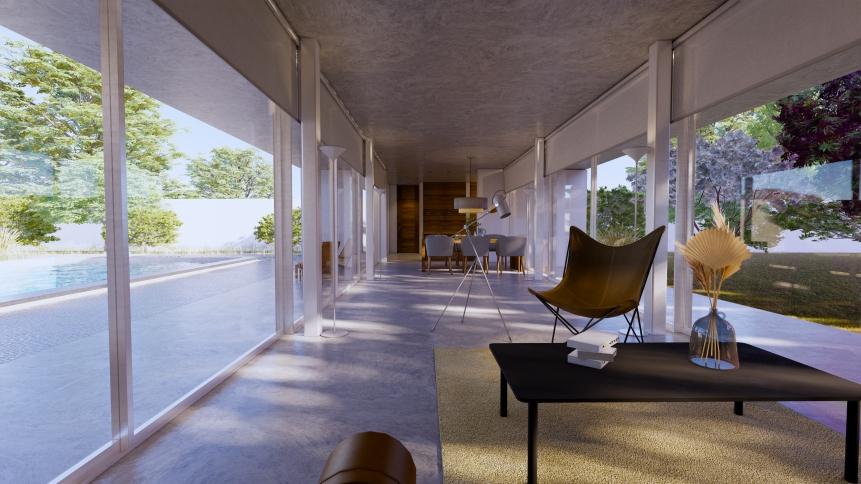

Casa Amalia fue diseñada para ser la interpretación de una villa romana; una vivienda rural rodeada por huertos y jardines que dejan totalmente aislada la construcción del caos exterior La propiedad es un solar que cuenta con un poco más de dos hectáreas, de las cuales casi tres cuartas partes se encuentran ocupadas por un huerto de arboles frutales que deberán ser conservadas en el diseño de la casa.
El programa arquitectónico es muy elemental, solamente una persona será quien habite el espacio a diseñar; la orientación y la forma del predio, permiten centrar la construcción lo más justo posible en su parte frontal, permitiendo erigir dos grandes bloques de mampostería que serán el resguardo de las áreas privadas y de servicios; entre estos dos bloques macizos se levanta un prisma de crista que contendrá el área pública y las mejores vistas a los huertos. Como un gesto arquitectónico, se añade una alberca al proyecto, siendo esta la analogía de una fuente en las villas originales y frente a ella, otro bloque de mampostería que funciona como cuarto de maquinas y servicios.
Los materiales fueron seleccionados para representar un sentido de austeridad, el mismo sentido que representa el entono rural donde se ubica el predio; se hace la excepción únicamente para elegir uno o dos materiales que puedan resaltar por su exuberancia, tal es el caso del recubrimiento de la alberca, diseñado con mosaicos de vidrio y porcelana.
El concepto teórico arquitectónico sustentado en el diseño, hace referencia a lo estereotómico y lo tectónico en la arquitectura; los bloques macizos de mampostería conforman lo estereotómico, mientras el prisma de cristal donde se ubica el área pública, se realiza en un principio tectónico.
a | Acceso 3 | Cocina 6 | Comedor 9 | Recámara 2 1 | Cochera 4 | Lavandería 7 | Terraza 10 | Alberca 2 | Baño 5 | Estancia 8 | Recámara 1 3 4 1 5 2 8 a 6 7 7 9 2 10 PLANTA
| CASA
ÚNICA
AMALIA
03. PROYECTOS PERSONALES

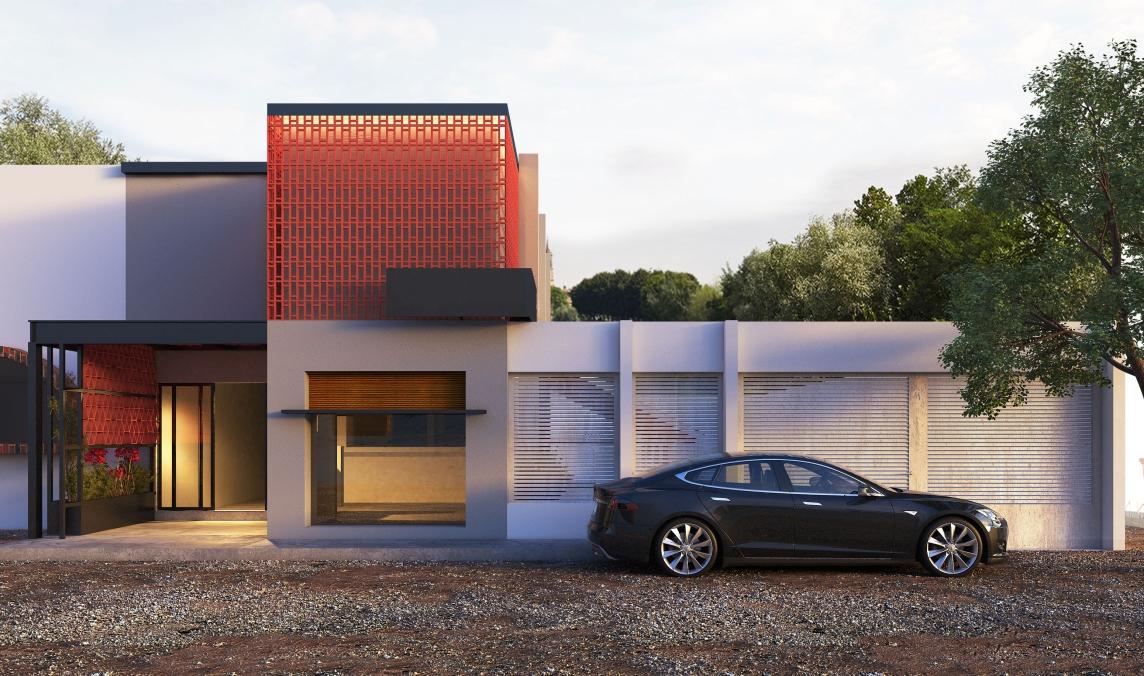

RESTAURANTE STA. MARÍA
IZÚCAR DE MATAMOROS, PUEBLA | 2017
STATUS| CONSTRUIDO

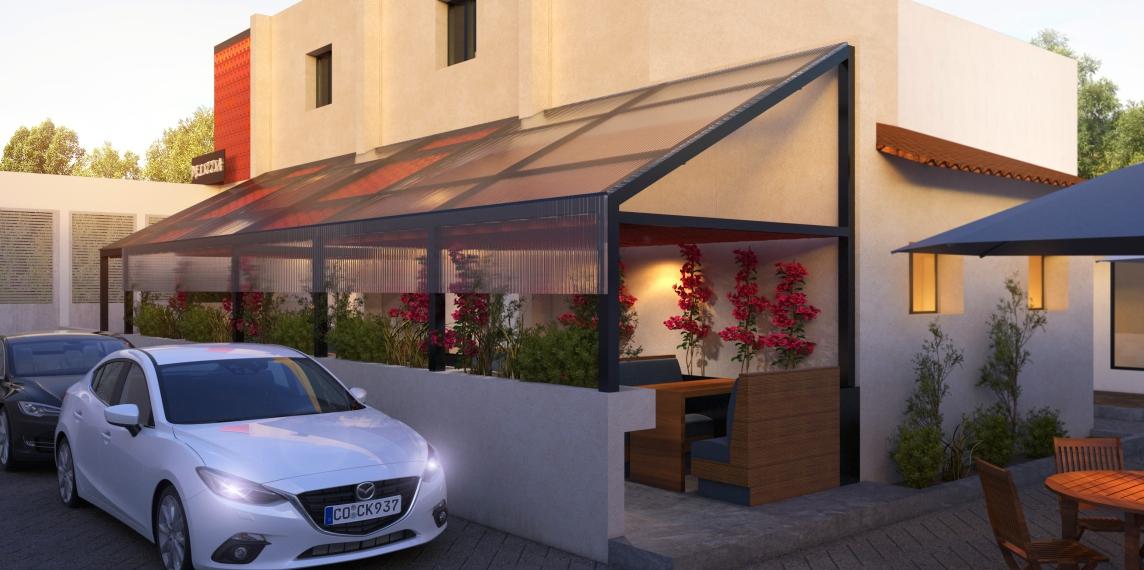

El proyecto se plantea como una remodelación de un local comercial a pie de carretera por un lado y la rivera del río Nexapa del otro lado. Para contener las visuales desde la carretera, en la fachada se plantea un juego de volúmenes en sección aurea y el diseño de una celosía de solera de barro. Se plantea una terraza con jardineras y una cubierta de policarbonato para contener el asoleamiento.
ESTAURANTE STA MARÍA | 2017
OMO GEODÉSICO | 2018
ASA ROSAS | 2019 CASA PRIMAVERA | 2019 CARNES LEO | 2020
ODEGA CHIQUILÁ | 2021
ASA MID | 2021

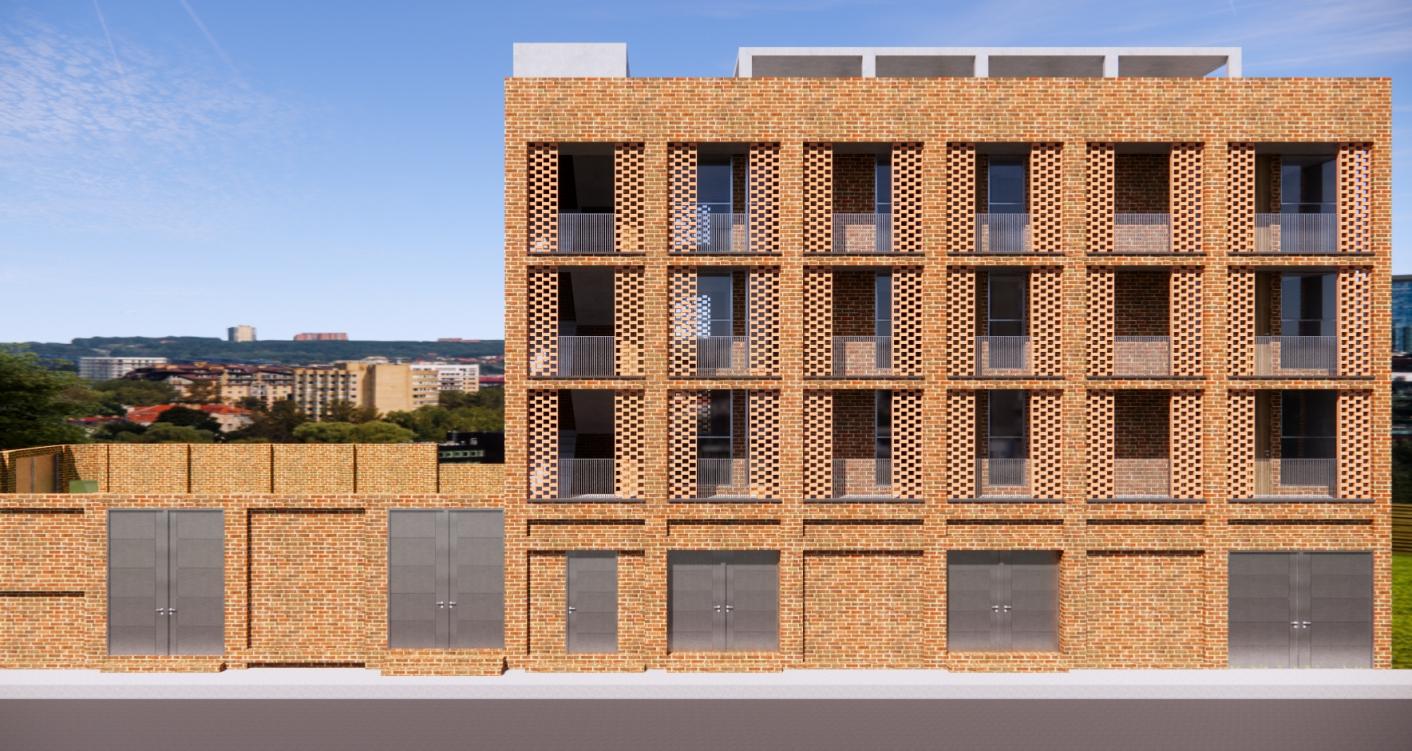

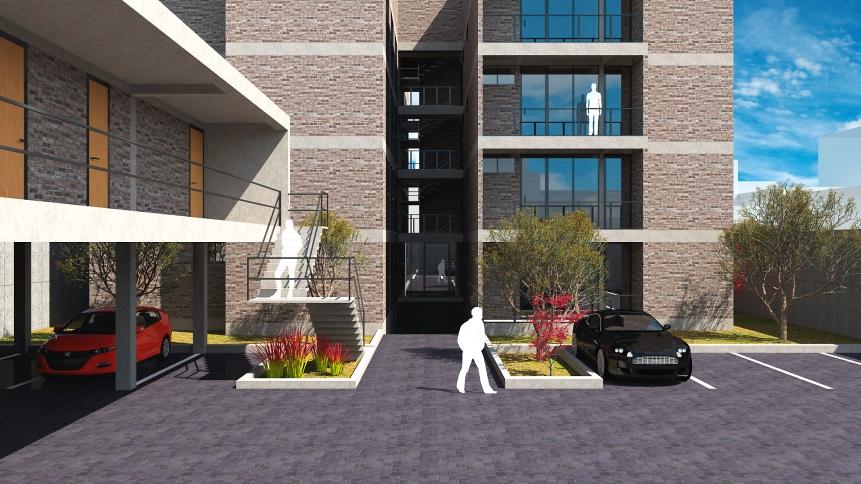

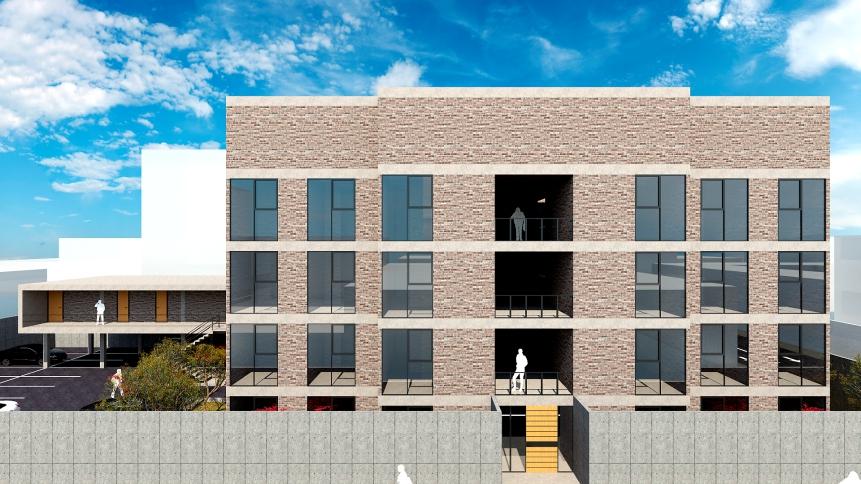

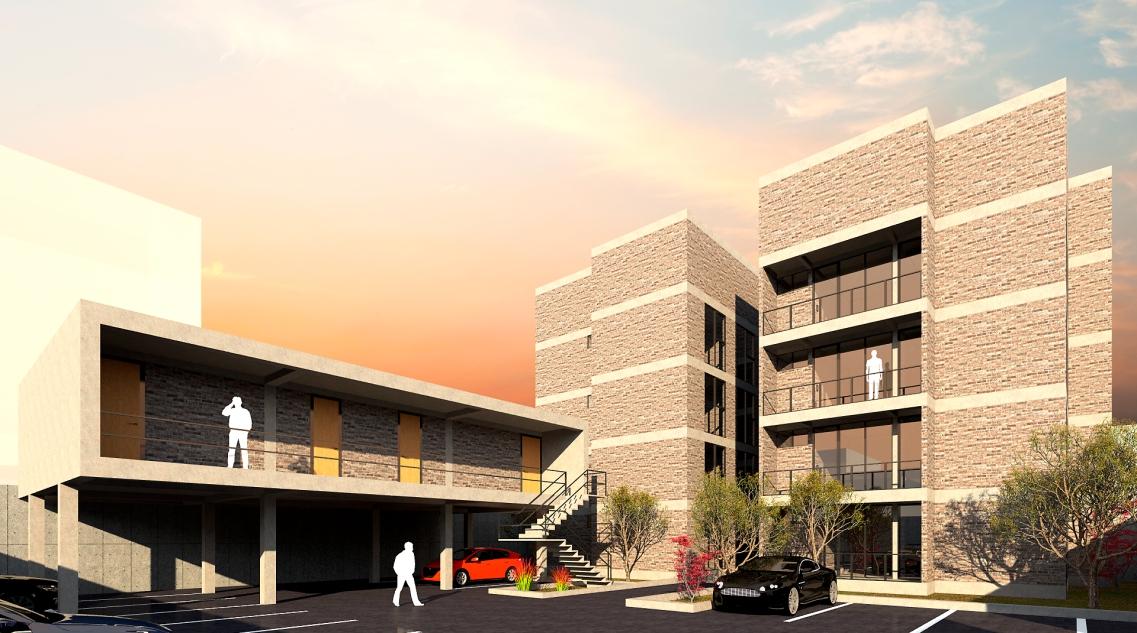

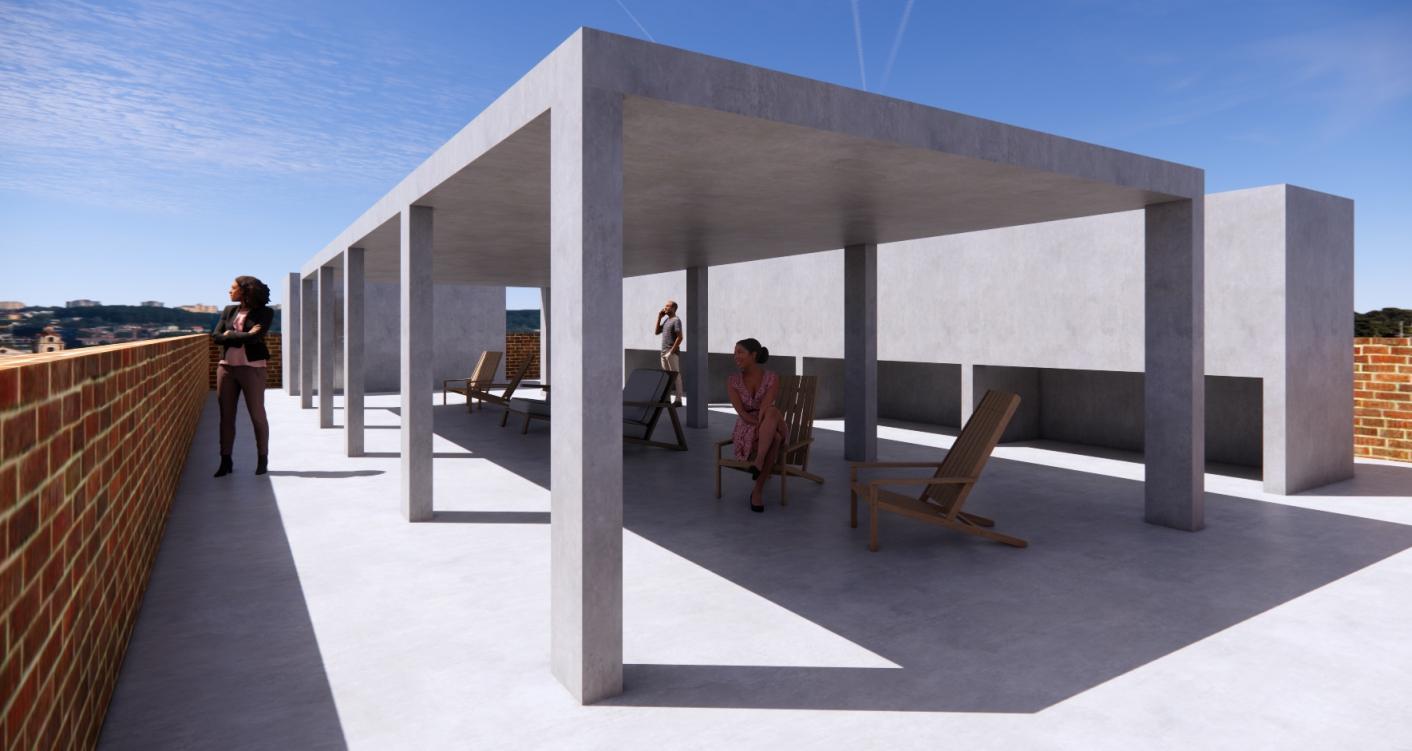

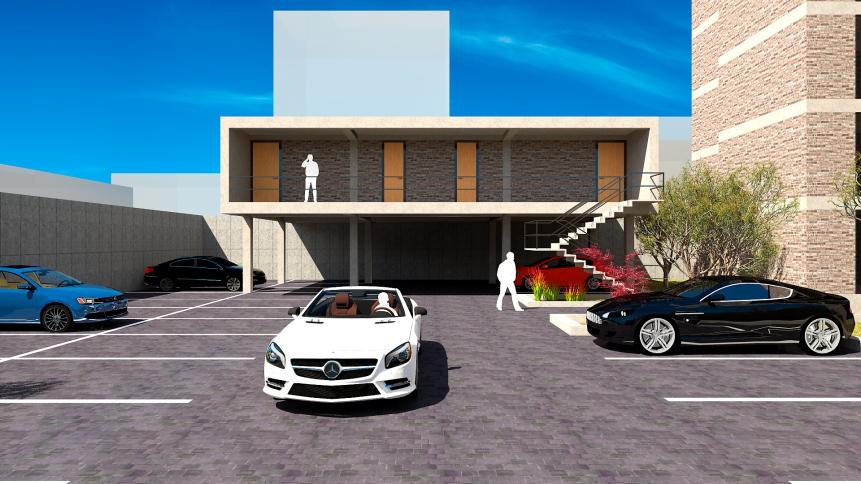

EPARTAMENTOS CLAVIJERO | 2022
R
D
C
B
C
D

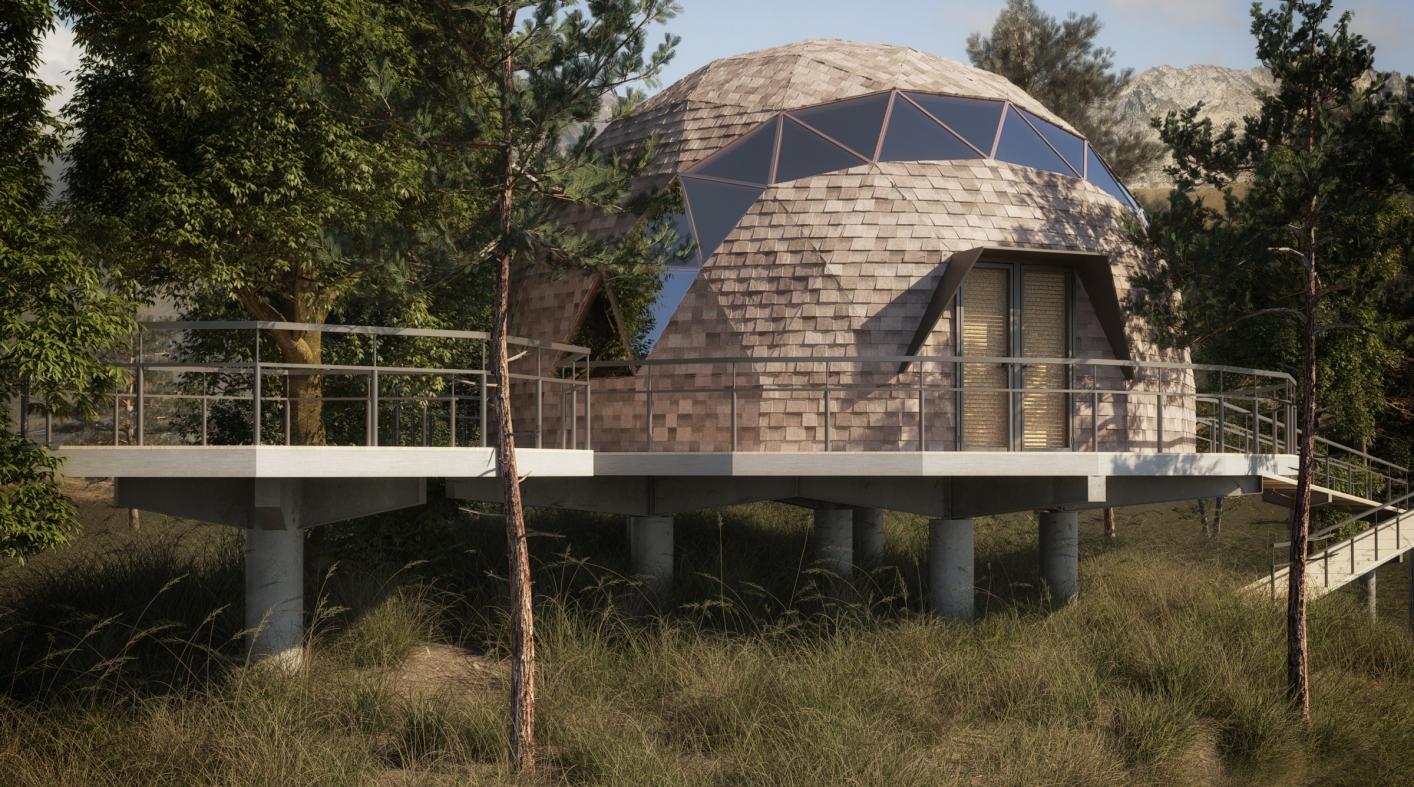

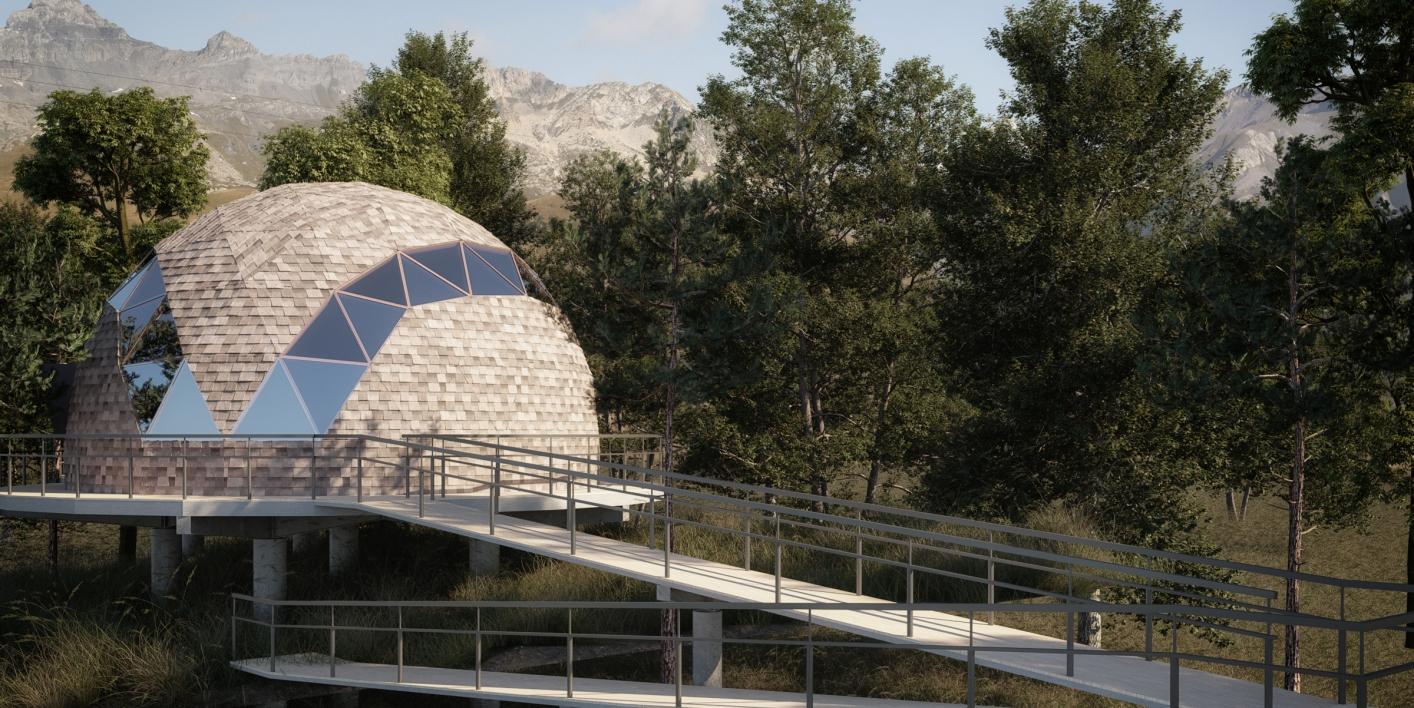

DOMO GEODÉSICO
SAN ISIDRO BUENSUCESO, TLAXCALA | 2018 CASA HABITACIÓN
Este proyecto, es quizá uno de los más peculiares que nos han solicitado; el terreno se encuentra prácticamente en las faldas de la Malinche, un terreno boscoso y accidentado por la topografía.
Demasiados árboles de coníferas rodean el lugar seleccionado por el cliente para elaborar una cabaña con la forma de un domo geodésico.
El programa arquitectónico es básico, un espacio abierto para las áreas comunes y un tapanco para la recámara, bajo el tapanco se alojarán los servicios de la cabaña.
La topografía del terreno, obliga a que debamos levantar el nivel del desplante de la cabaña, lo cual diculta la accesibilidad del luga; se deberá resolver este problema mediante rampas, debido a un requerimiento del usuario.
La plataforma sobre la cual se coloca el domo, es una placa de concreto armado que descansa sobre una serie de pilotes anclados al terreno, lo mismo sucede con las rampas de acceso y una terraza anexa al domo.
La estructura del domo será realizada con madera y reforzada con placas de acero, será recubierta con paneles OSB, aislamiento con espuma de poliuretano y nalmente se colocarán tejas de corcho.

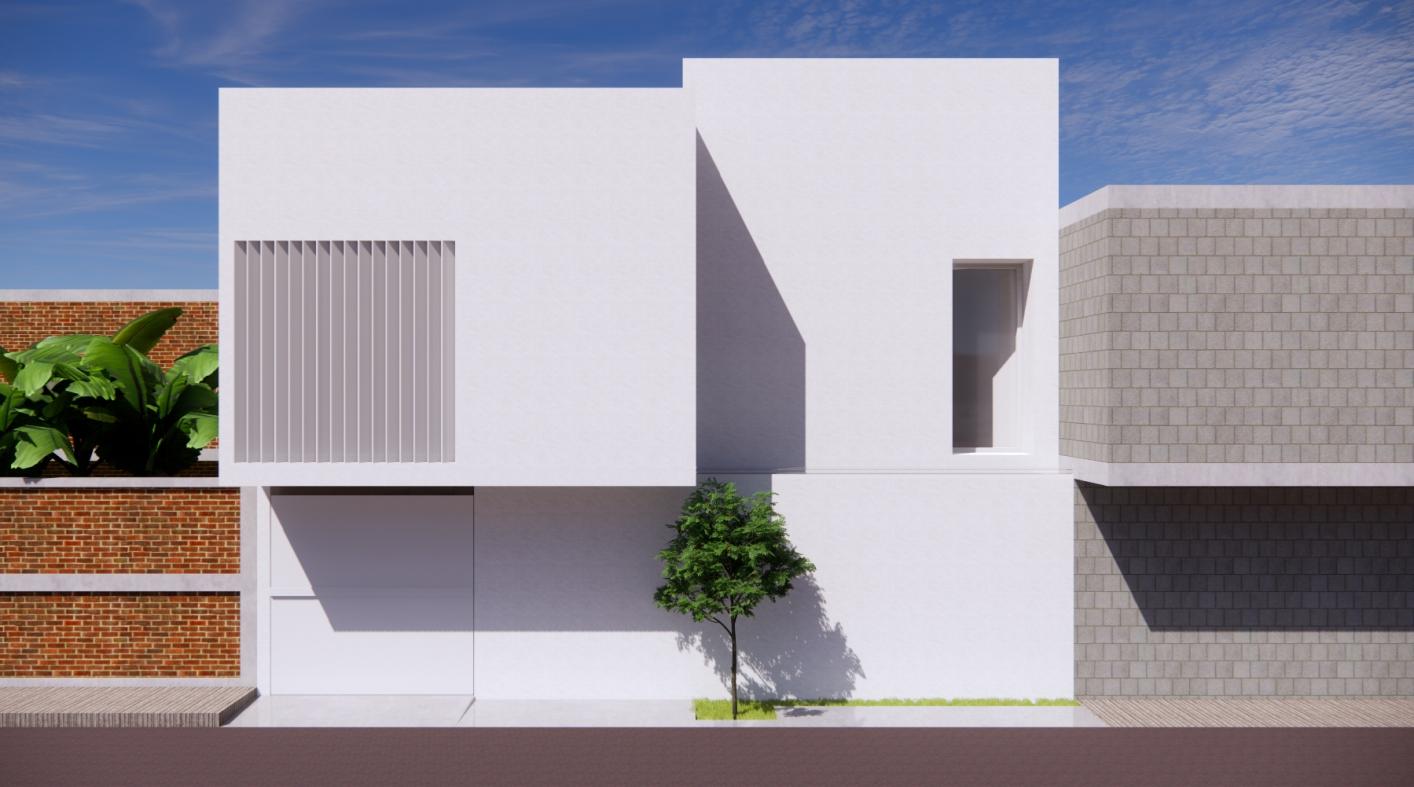

CASA ROSAS
IZÚCAR DE MATAMOROS, PUEBLA | 2019 CASA HABITACIÓN

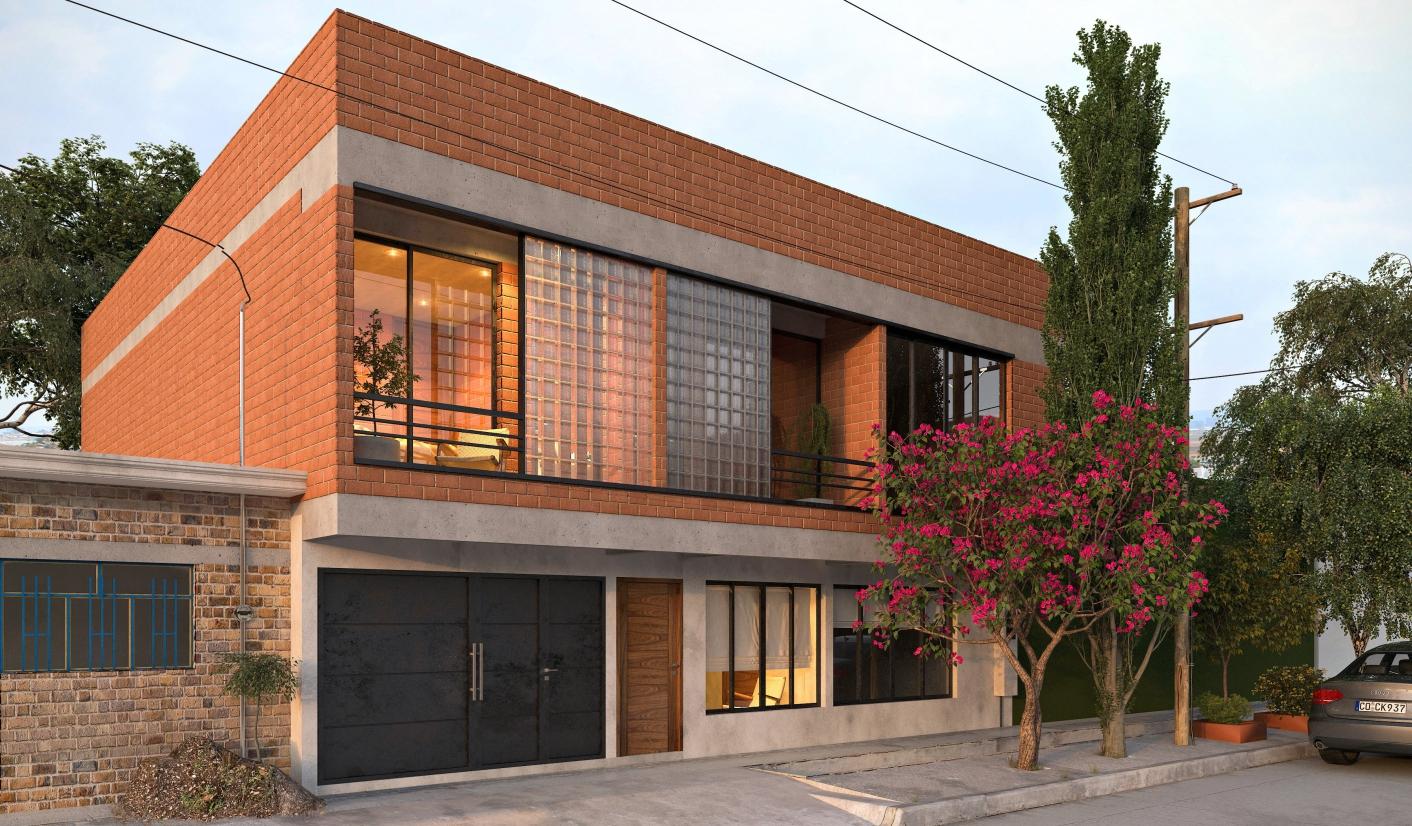

Casa Rosas fue un proyecto de remodelación y ampliación realizado en el centro de Izúcar de Matamoros, la construcción existente cuenta con aproximadamente 30 años desde su construcción. Se trata de una planta única construida con sistemas tradicionales para su época: cimentación de mampostería, muros connados de tabique rojo recocido y losa maciza de concreto armado.
El programa solicitado marcaba puntualmente 2 situaciones: en planta baja se deberá ampliar una recámara más y la planta alta deberá ser la continuidad de la planta alta pero con la condición de que los muros sean construidos con tabique rojo recocido acabado aparente.
El diseño de la fachada que cuenta con una orientación al norte, está basado en la continuidad de los muros de planta baja, respetando la ubicación de los vanos y sus dimensiones, pero en esta ocasión la proporción será tratada con un carácter distinto pero conservador. Se extiende una marquesina que será destinada a terrazas y la ampliación de una recámara de la planta alta, además para evitar la visual del interior al exterior, se colocan muros de vitroblock que permiten el ingreso de luz natural, pero ltran las visuales y el ruido al interior

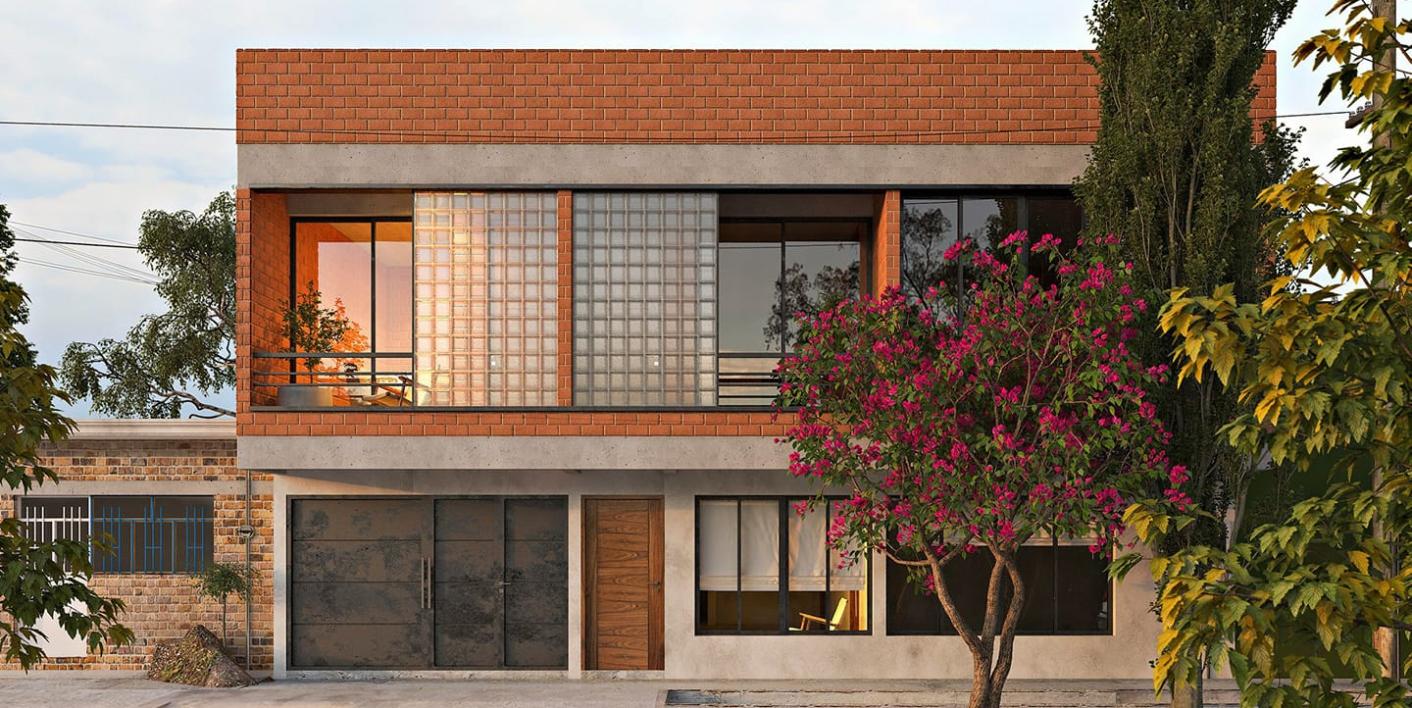

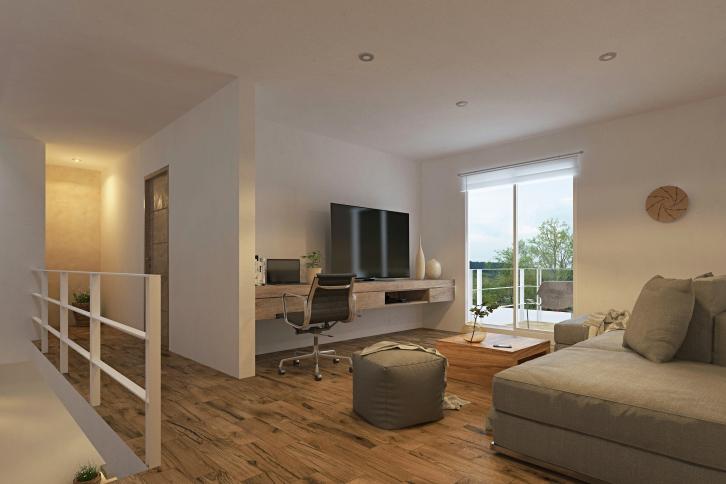

CASA PRIMAVERA
IZÚCAR DE MATAMOROS, PUEBLA | 2019 CASA HABITACIÓN
Intentamos hacer la casa más hermosa de todas; nuestro cliente, un escritor en proceso de formación, nos ha solicitado una pequeña casa; casi un loft, donde tendrá los espacios mínimos, pero que al mismo tiempo, sienta la amplitud espacial en cada momento de la casa.
Se trata nuevamente de una ampliación y remodelación, la casa aún de encuentra en construcción, pero hemos alcanzado la atención debida del cliente para la aceptación del proyecto.
En la fachada, como en cada proyecto que hacemos, intentamos alcanzar una modulación correcta, que muestre la potencia que cada construcción puede alcanzar con el trato adecuado. Los colores, se los dejamos al criterio de nuestro cliente, la casa es una hoja en blanco donde el pueda escribir tanto como necesite hacerlo.
El trato de la luz es importante, no se puede escribir ni leer si no se cuenta con la cantidad de luz necesaria para hacerlo. Es por eso que aprovechamos la orientación al sur de la fachada para colocar un domo que siempre ilumine la biblioteca durante el día.

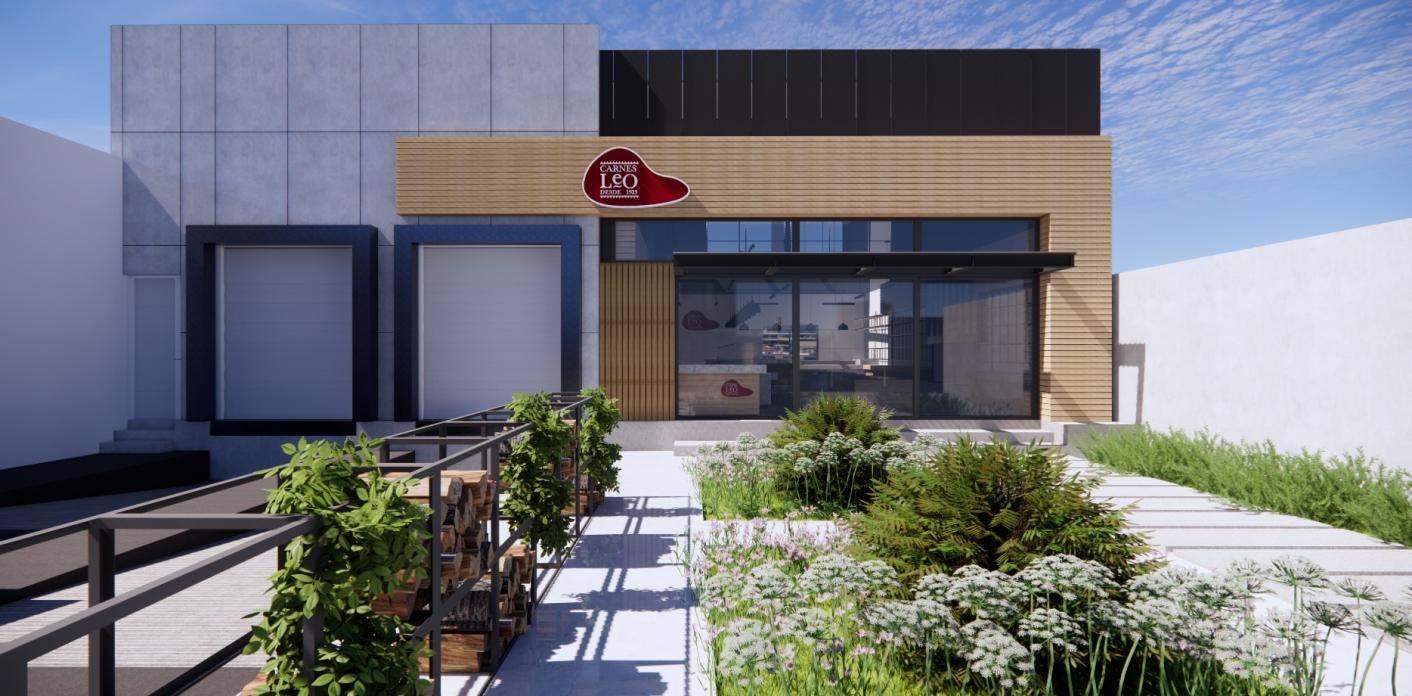

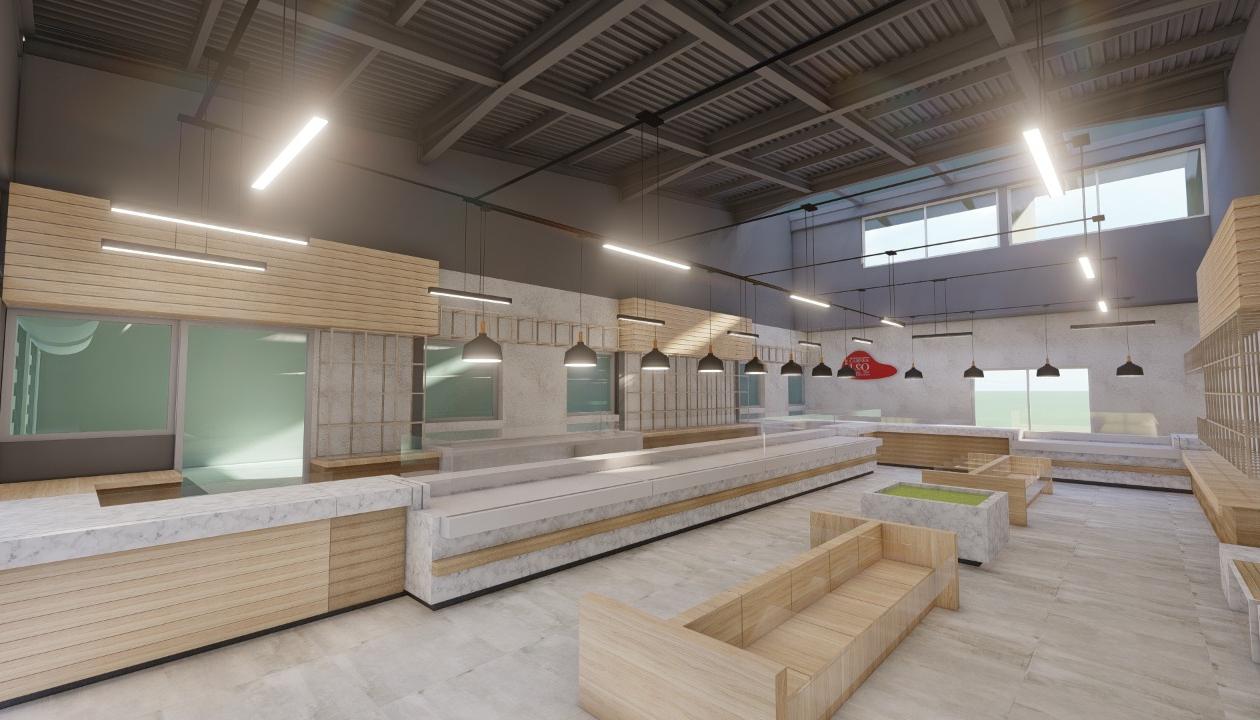

CARNES LEO
Este es nuestro primer encargo para realizar el diseño de todo una franquicia, el programa solicita el diseño de una bodega, donde la mitad del área será utilizada como cámara fría para almacenar y procesar toda la carne que será transportada; la otra mitad de la bodega será utilizada como una tienda especializada en productos de carne y los insumos necesarios para su preparación.
En el diseño se debe considerar el catálogo de acabados, la paleta de colores y el diseño de mobiliario necesario para almacenar, procesar y exhibir los productos en venta.
Se pretende que este proyecto que se encuentra en construcción, sea la matriz de una serie de futuras franquicias que operen en distintos puntos estratégicos de la ciudad.
Para la fachada, decidimos dividir por la mitad el diseño al igual que el funcionamiento en planta del proyecto. La mitad donde se encuentra la cámara fría se utilizarán placas prefabricadas de concreto para contener la temperatura al interior del lugar. La otra mitad donde se encuentra la carnicería tendrá un diseño totalmente diferente, se utilizarán acabados en lambrín de madera, ventanales y placas de aluminio color negro. Al frente, se colocarán jardineras para bordear el área y dirigir a los clientes directamente al acceso de la tienda.
SAN PEDRO CHOLULA, PUEBLA | 2020
FRANQUICIA DE CARNES | BODEGA FRÍA

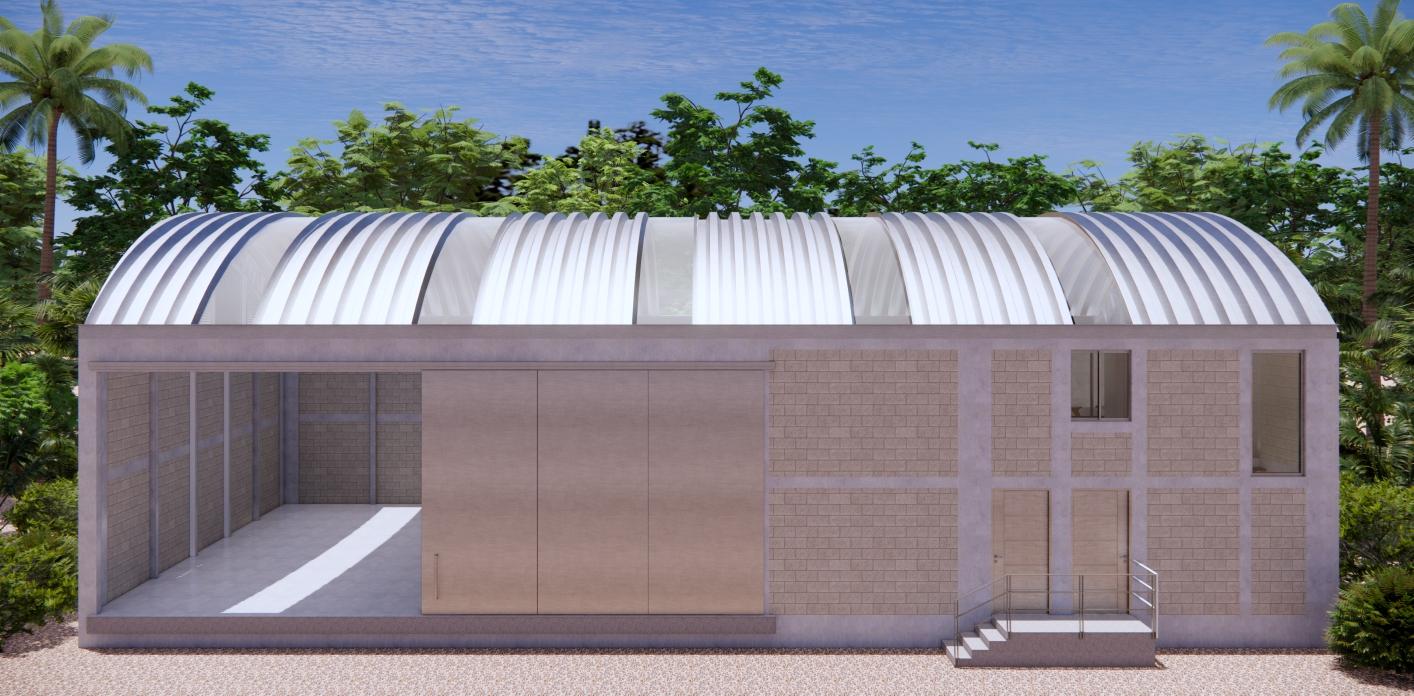

BODEGA EN CHIQUILÁ
CHIQUILÁ, Q ROO | 2021
BODEGA PARA FIBRA DE VIDRIO

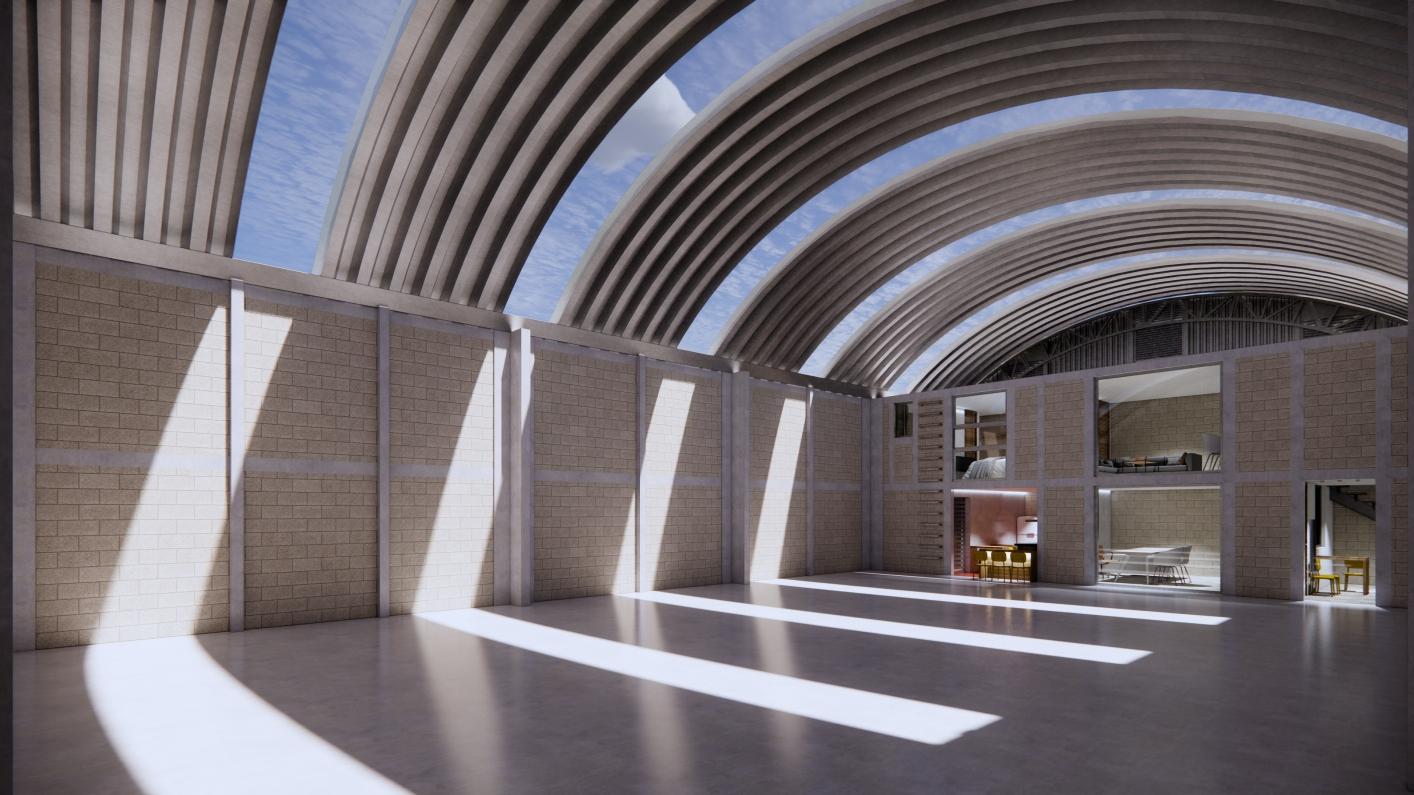

Este encargo debe ser por mucho, uno de los más interesantes que nos han solicitado; Chiquilá es una pequeña población costera de Quintana Roo, es el punto terrestre más cercano a la isla de Holbox y de donde salen los ferris para acceder a la isla. Al ser un poblado muy pequeño, cuenta con los servicios más básicos y diculta el acceso a materiales de obra, maquinaria e insumos en general.
La solicitud es muy simple, una nave industrial con sistema de arco-techo para manufacturar productos de bra de vidrio. Se requiere de un anexo para dar servicio de baños y comedor para empleados, una ocina con recepción y un departamento completo en planta alta.
Los materiales serán los más simples, debido a la complejidad del transporte y la carencia de los mismos al no tener puntos de distribución cercanos Muros connados de block macizo de concreto y estructura de arco-techo. El verdadero reto fue ganar el tiempo a la temporada de huracanes que son muy frecuentes en la zona y el entorno selvático en el que se encuentra el terreno.
Los suelos kársticos representan un problema por dos situaciones, por una parte pueden ser tan rocosas y resistente, pero por otra pueden existir cavernas en un estrato inmediato del subsuelo, es por eso que los estudios de mecánica de suelos fueron punto clave para elaborar este proyecto.

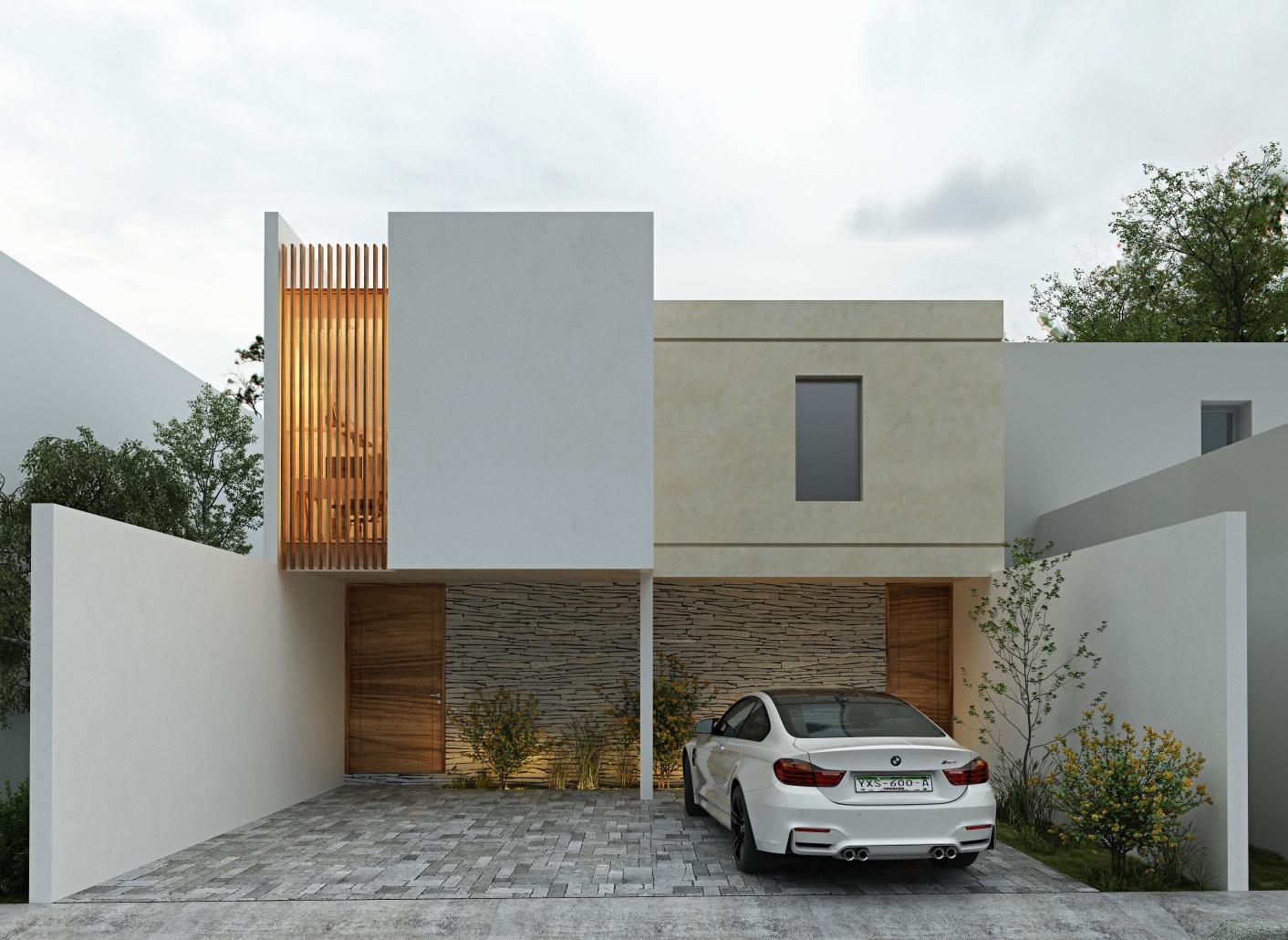

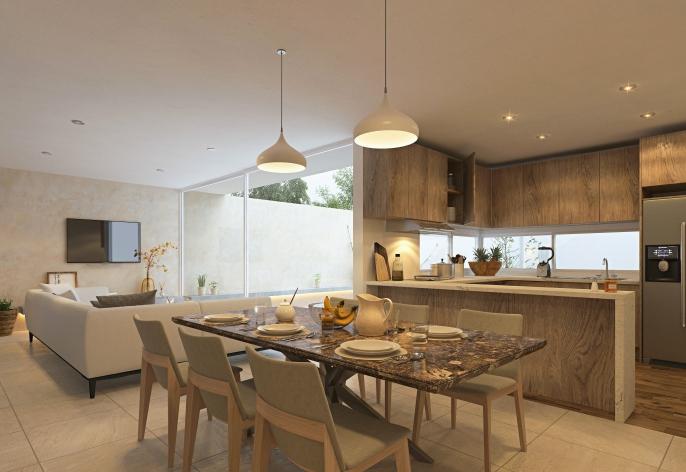

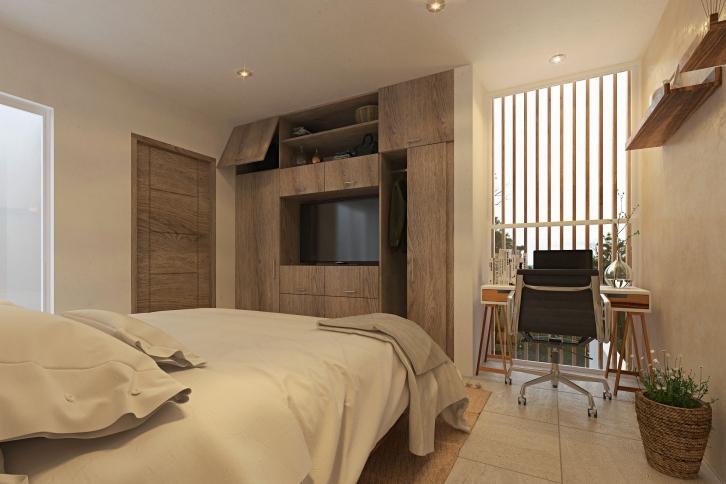

CASA MID
MÉRIDA, YUCATÁN | 2021
CASA HABITACIÓN

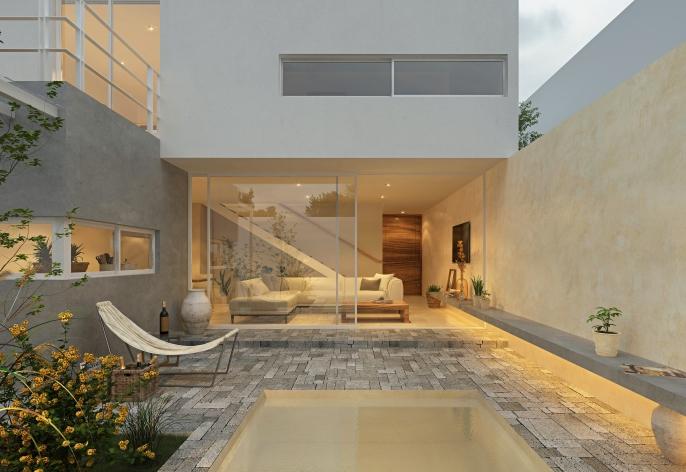

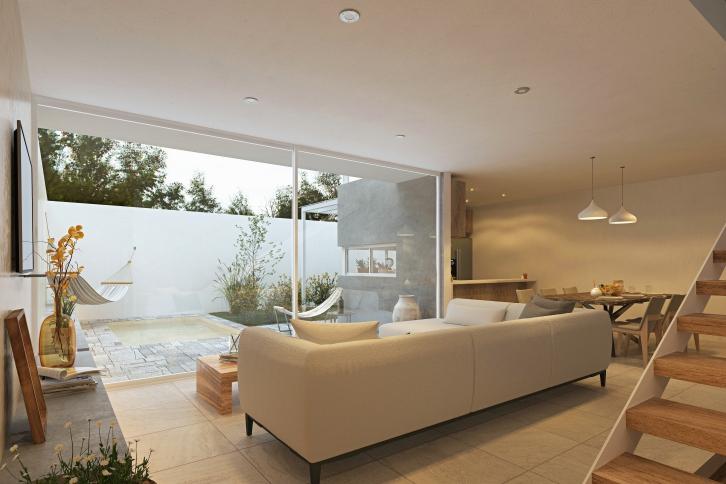

Casa MID es una casa diseñada como modelo de inversión inmobiliaria; se construyeron 3 modelos de esta casa ajustando únicamente las medidas del terreno.
El principal interes en el diseño de la casa fue realizar un programa exible y funcional. Una casa que con las áreas mínimas que requiere un espacio, puedan funcionar, sin perder la calidad que estos espacios requieren para una sana habitabilidad arquitectónica.
Rescatando una gran frase acuñada en el siglo XIX ’la forma sigue a la función’ queremos entregar una casa que cumpla con todas las cualidades denidas en la palabra economía; es decir, llegar a un punto de equilibrio entre los recursos necesarios para su construcción y la solución al funcionamiento espacial.
Los materiales y los sistemas constructivos deben ser los adecuados para la zona, es por eso que se eligieron acabados como la piedra kárstica para pisos de la cochera, acabados en chukum de los muros y alberca, agregados derivados del proceso de piedras locales y las maderas de la zona, como el tzalam y la parota.
Mérida se caracteriza por tener un clima caluroso y húmedo, es por eso que las orientaciones deben ser las correctas para prevenir el uso continuo de los sistemas de climatización. El uso de amplios ventanales favorece la ventilación natural, pero deberán ser controlados por el uso de celosías o marquesinas.
1 | Cochera 4 | Escaleras 7 | Cocina 10 | Baño 13 | Pasillo 2 | Sanitario 5 | Sala 8 | Patio 11 | Sala TV 14 | Recámara 1 3 | Lavandería 6 | Comedor 9 | Alberca 12 | Terraza 15 | Recámara Principal 0 2 5 PLANTA BAJA 1 2 3 4 5 6 7 8 9 K M PLANTA ALTA 10 11 12 13 14 15
