PORTAFOLIO - MATERIALES Y TÉCNICAS CONSTRUCTIVAS

PORTAFOLIO MATERIALES Y TÉCNICAS CONSTRUCTIVAS

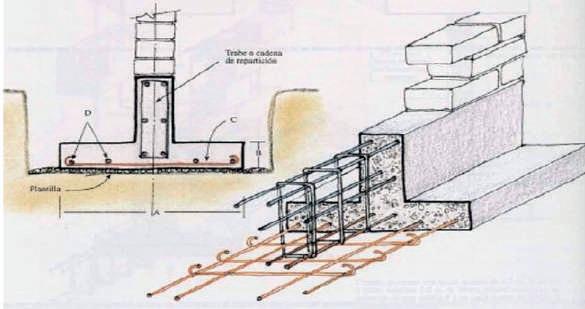

Cimentacion para estructuras de albañileria.

Cinturon de amarre

Es el FUNCIóN:

Debe amarrar todas las columnas de la vivienda para que los asentamientos sean uniformes. Aislar los muros de la humedad natural del terreno.

Cimentacion para estructuras de acero.

La cimentación debe resistir las cargas y sujeta la estructura frente a acciones horizontales como el viento y el sismo, conservando su integridad.

FUNCIóN:

Transmitir al terreno las cargas provenientes de los techos, muros, vigas, columnas.

cimentación superficial:

Es aquella que se construye a superficie de la tierra y se transmiten las cargas a baja profundidad.

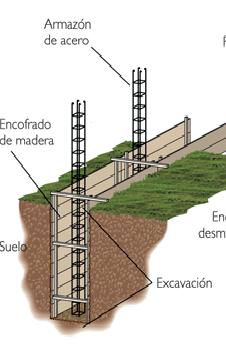

CIMENTACIóN SEMIPROFUNDA:

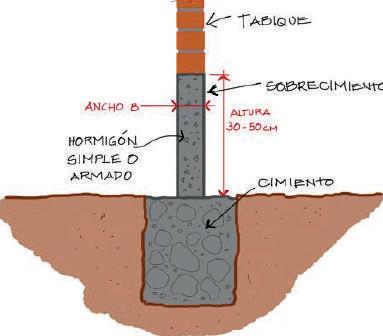

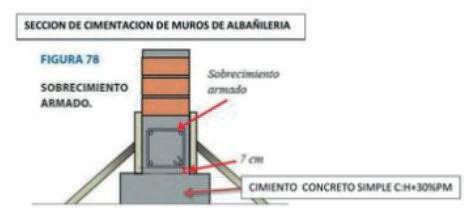

SOBRECIMIENTOS SOBRECIMIENTOS

Constrida sobre el cimiento

REQUISITOS:

Debe tener el mismo ancho del muro o columna.

REQUISITOS:

- Deberá ubicarse sobre el terreno firme.

-Deberá ser seguro contra las fuerzas que ocasionan el volteo deslizamiento o ruptura del suelo.

- Es importante que el fondo de la cimentación este nivelada

Solucion intermedia entre la cimentacion superficial y profunda, se puede clasificar como posos de cimentacion, este es utilizado cuando los suelos superficiales son muy blandos.

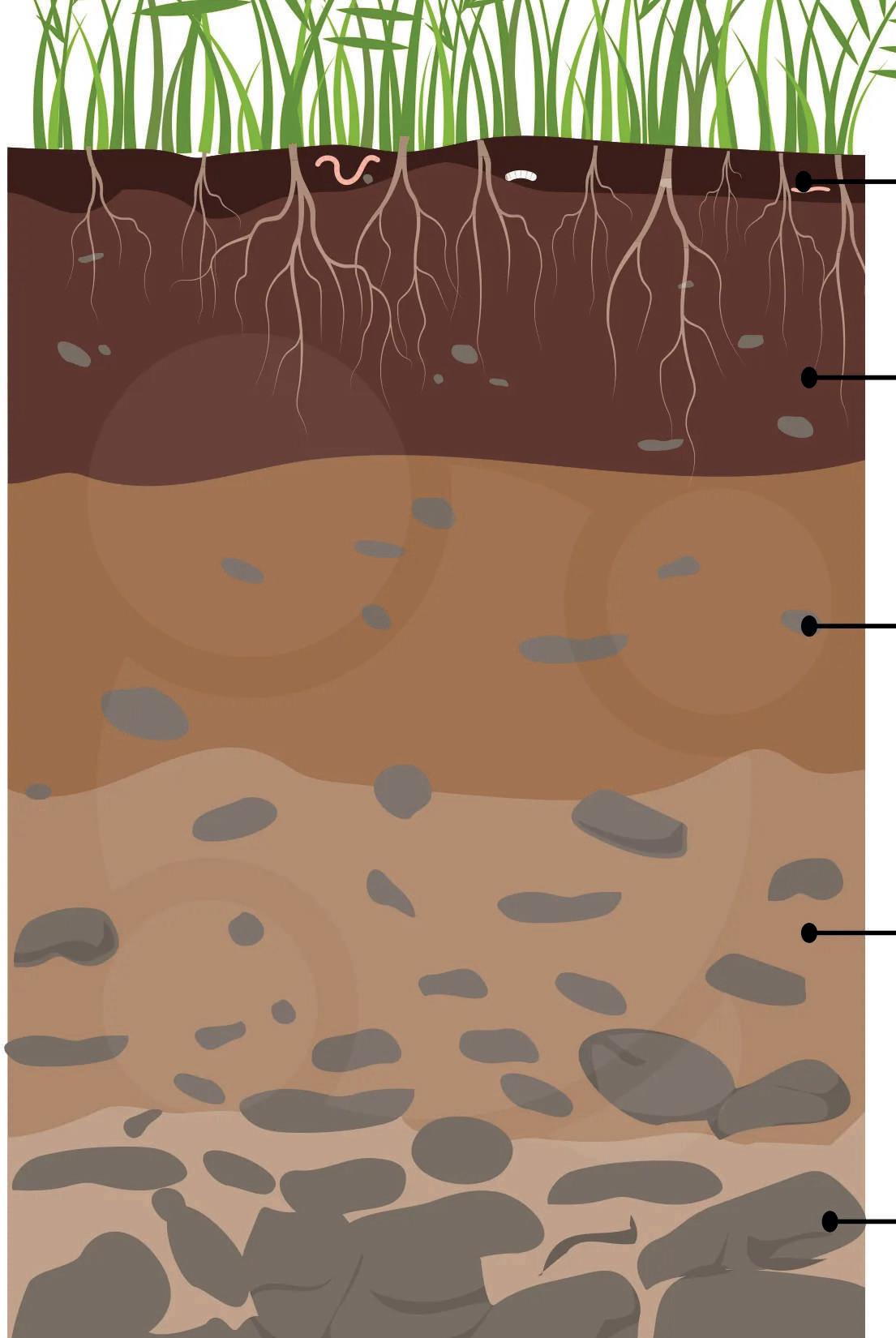

CIMENTACIóN PROFUNDA:

Situarse por encima del suelo para evitar el roce con humedad.

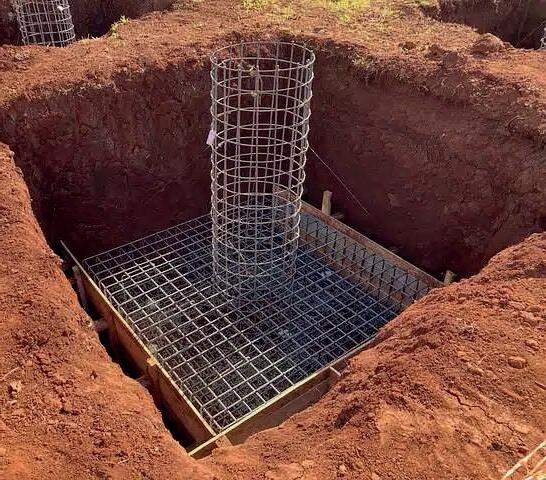

CIMIENTOS

Es aquella que se requiere trabajar a niveles inferiores para que las cargas se repartan entre los estratos. Los pilotes se consideran la opción principal para una cimentación profunda.

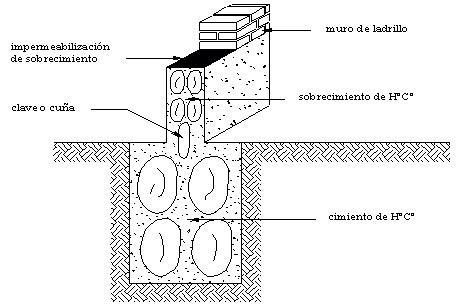

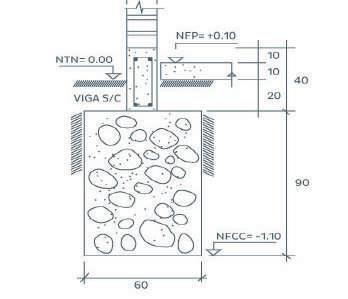

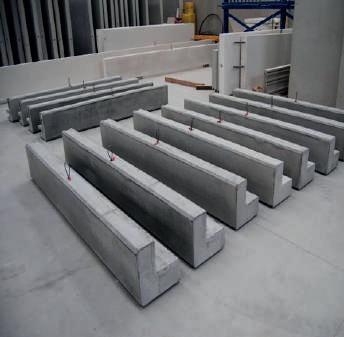

SOBRECIMIENTO DE HORMIGÓN CICLOPEO

Este sistema ha quedado prácticamente en desuso; exceptuando las construcciones auxiliares como vallas de cerramiento externo.

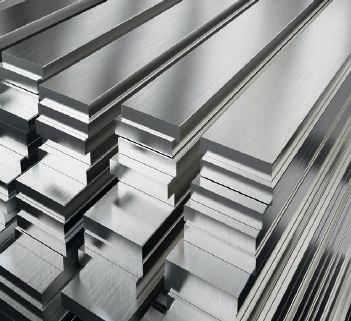

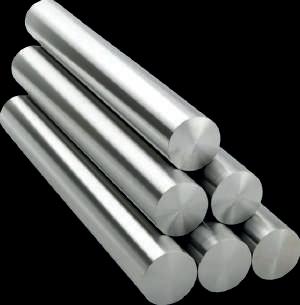

SOBRECIMIENTO DE ACERO

La construcción de este tipo de sobrecimientos es más cara, aunque más segura en sectores de suelo poco compacto y propenso a deformaciones..

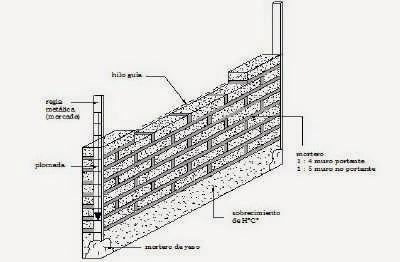

SOBRECIMIENTO DE MAMPOSTERIA

Construcción de cimentaciones corridas o aisladas y sobrecimientos a base de ladrillos adobitos (más resistentes que otros ladrillos).

MATERIALES Y TÉCNICAS CONSTRUCTIVAS

TEMA: Cimientos y Sobrecimientos

DOCENTE: Pamela Escalante Purgo

CARRERA: Arquitectura y Urbanismo

Ambiental

ESTUDIANTES: Vega Guillero Mirella - Obregón Fatima

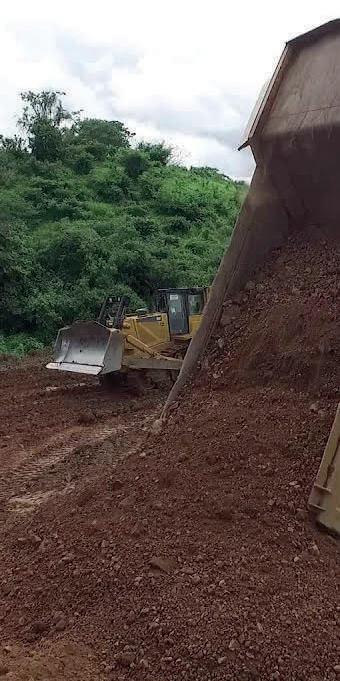

MOVIMIENTO DE TIERRAS MOVIMIENTO DE TIERRAS

definición referente

definición referente

Se analizó la “Casa montaña Franklin” Ubicada en Texas - USA

NIVELACIÓN DE TERRENO

Acondicionar el terreno eliminando todo tipo de plantas maleza u objetos que puedan entorpecer el trabajo.

NIVELACIÓN DE TERRENO

EXCavaciones EXCavaciones

1. Se empezó por eliminar tanto maleza como piedras ya que el terreno esta ubicado en la pendiente de una montaña.

Corte

Compactación

Remover el suelo para establecer la cimentación de la obra.

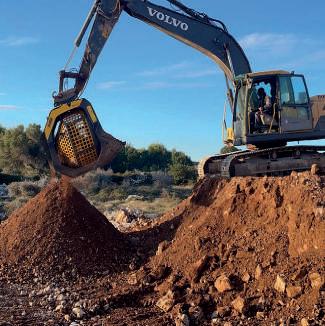

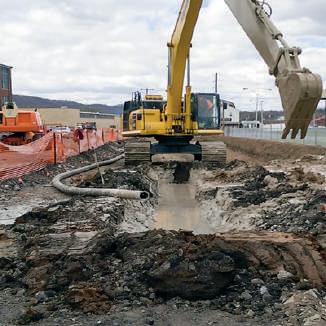

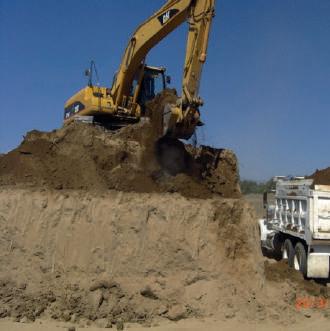

Excavación de tierra

Excavación de lodo Sin clasificación

Colocar material diferente u igual al del suelo existente para llegar a ciertos niveles requeridos. Para la compactación se suelen usar:

2. Se realizó un recorte en el terreno para poder empotrar la edificación.

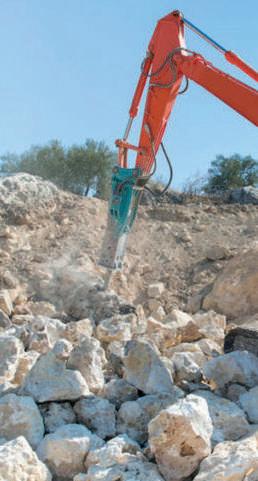

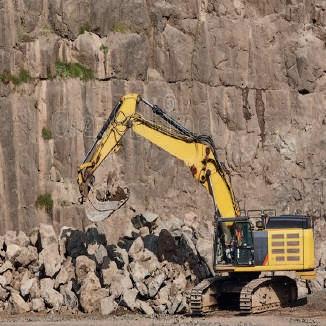

3. Se realizó una excavación de tierra. Al encontrarse rocas se utilizó un martillo hidráulico para poder romper el material y poder extraerlo mucho más facilmente. Posteriormente se extrajeron las rocas.

relleno

relleno

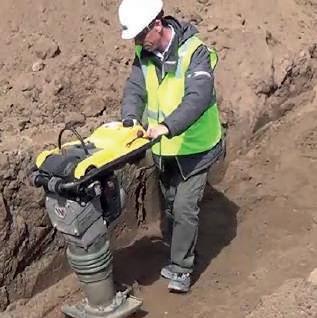

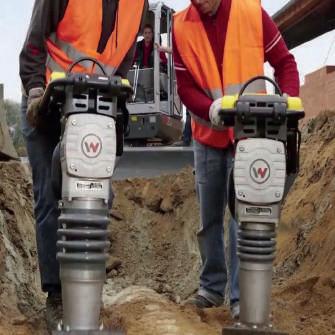

Vibroapisonadores

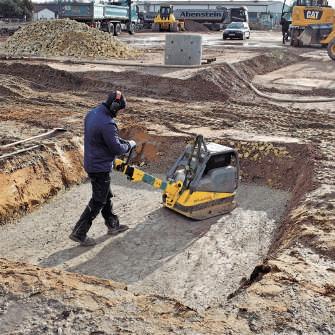

Placas vibratorios

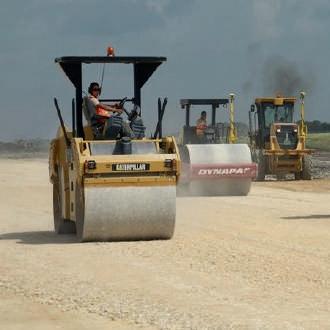

Rodillos vibratorios

4. Se considero el terreno de buena calidad para cimentar una estructura debido al material duro encontrado. Igualmente se realizó el relleno del terreno para elevar el nivel del tereno.

NIVELACIÓN interior y apisonado eliminación de excedente

NIVELACIÓN interior y apisonado eliminación de excedente

Corte o relleno de poca altura con un apisonado para quitar la diferencia entre el nivel de terreno y el nivel requerido

Despues de efectuar los pasos anteriores se generara un material excedente el cual sera retirado o reutilizado posteriormente

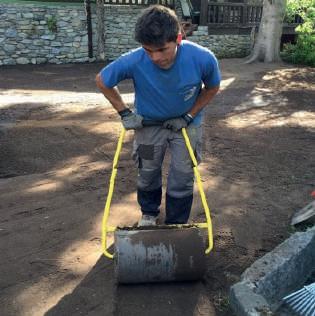

5. Se realizó el apisonado para compactar el terreno y eliminar el aire que contiene el material.

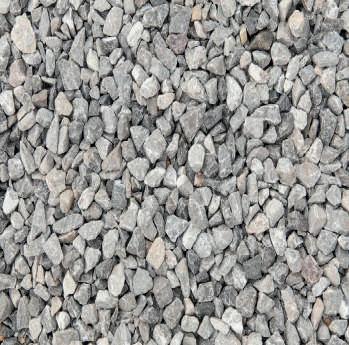

6. El excedente (roca triturada) fué usado como decoración y señalización de caminos en el volumen final

MATERIALES Y TÉCNICAS CONSTRUCTIVAS

TEMA: Movimiento de tierras

DOCENTE: Pamela Escalante Purgo

ESTUDIANTES: Vega Guillero Mirella

CARRERA: Arquitectura y Urbanismo Ambiental

1

3 4 2

1 2 3 4 CERÁMICO PORCELANATO GRANITO

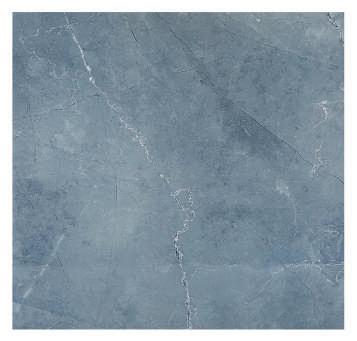

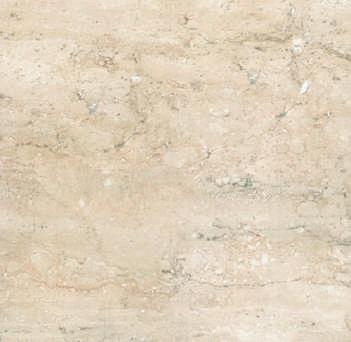

MARMOL:

Se planteo el uso de marmol para pisos como la sala principal y bar (área pública) por los siguientes motivos: Aporta elegancia al espacio . Es un material de facil limpieza. Reluce y tiene brillo natural. Es un material costoso sin embargo, el área de comensales debe ser atractiva al público y considero que el marmol aportara bastante en el ambito estetico del lugar.

Se planteo el uso de piso cerámico para la cocina fria y caliente (área privada) por los siguientes motivos: Material resistente a altas temperaturas.

Es resistente al agua, ideal para ambientes húmedos como cocinas Tiene un precio accequible.

Es abstante resistente a golpes. Baldosas grandes para evitar gran número de juntas.

Se planteo el uso de porcelanato para pisos en baños (discapacitado, hombre y mujer) por los siguientes motivos:

El material puede ser usado tanto en la pared como en el piso para mantener la continuidad en el espacio. Es un material resistente y facil de mantener.

Su instalación y precio varian por lo que es un material bastante asequible. Resistente a agentes químicos.

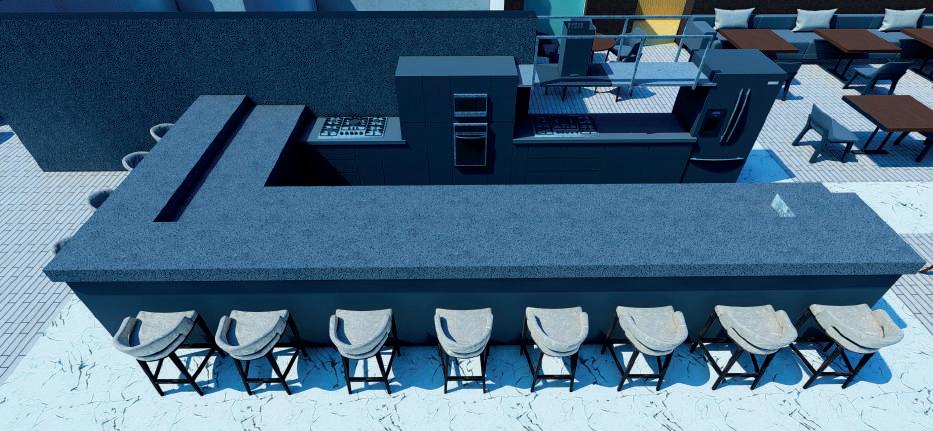

En adición, se planteo usar granito en algunos elementos mobiliarios ubicados en el área privada por los siguientes motivos: Resaltara mobiliario importante como la barra Material que perdurara en el tiempo debido a su resistencia alta al fuego, manchas y golpes. Costoso pero aportara al ambito estético del área pública.

COSTO:

CEUSA PROOVEDORES:

COSTO:

S/20.09

SAN LOREZON PROOVEDORES:

COSTO:

S/67.50

CEUSA PROOVEDORES:

COSTO:

S/352.12

CELIMA PROOVEDORES:

MATERIALES Y TÉCNICAS CONSTRUCTIVAS

TEMA: Materiales y Acabados

DOCENTE: Pamela Escalante Purgo

ESTUDIANTES: Vega Guillero Mirella

CARRERA: Arquitectura y Urbanismo Ambiental

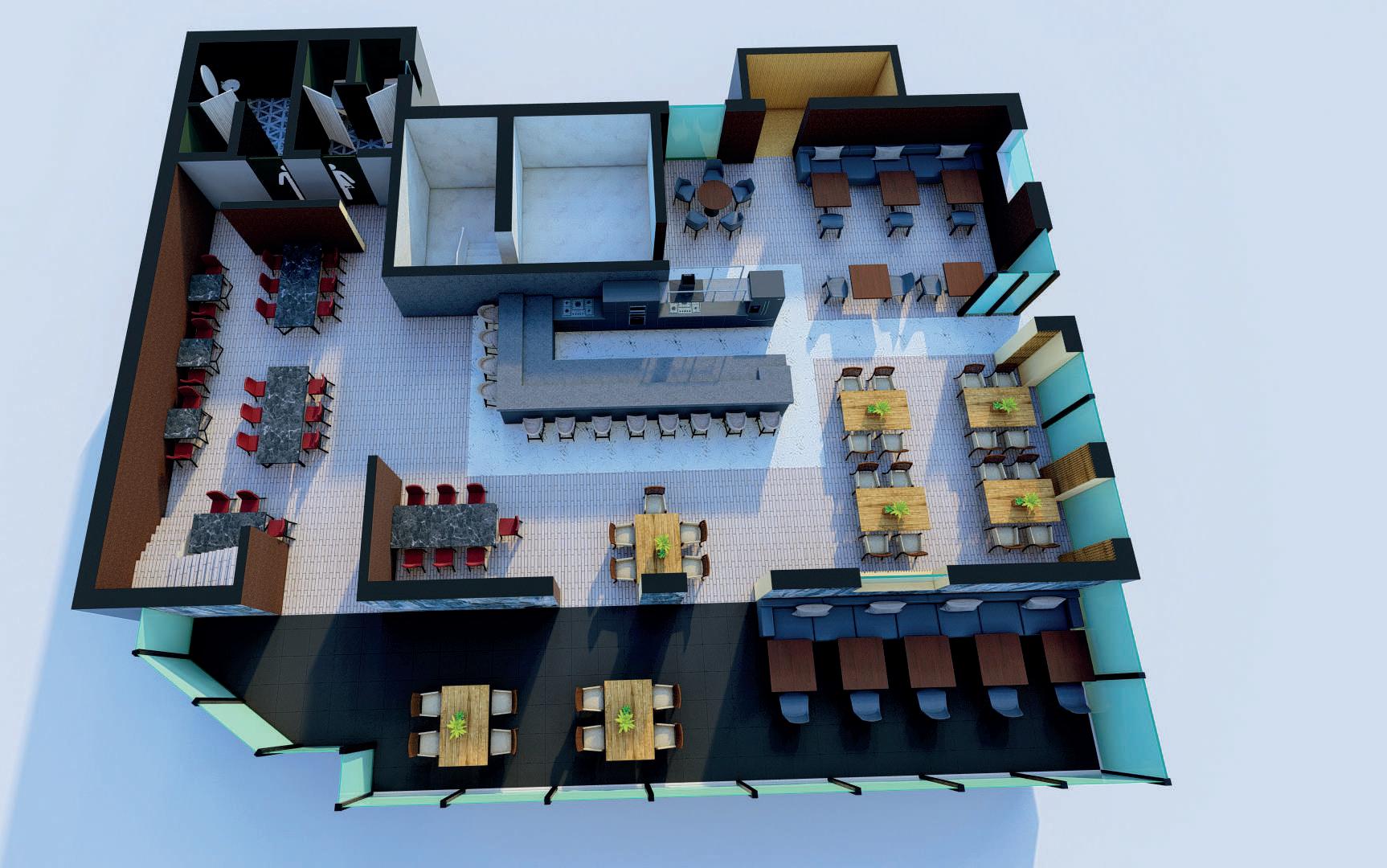

COCINA CALIENTE

COCINA FRIA

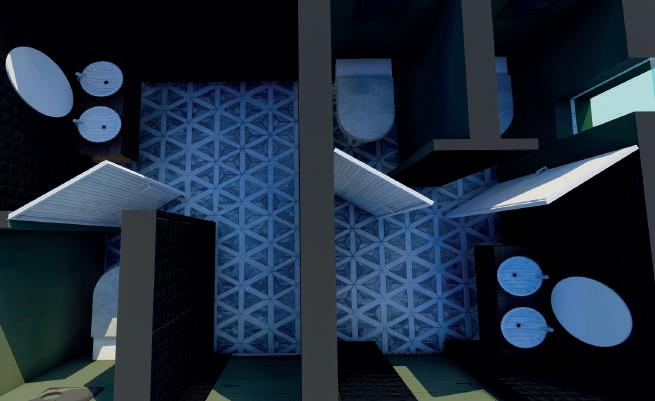

BAÑO DISCAPACITADOS BAÑO M BAÑO H

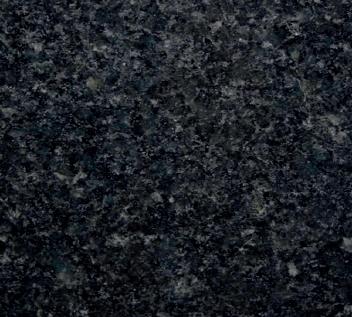

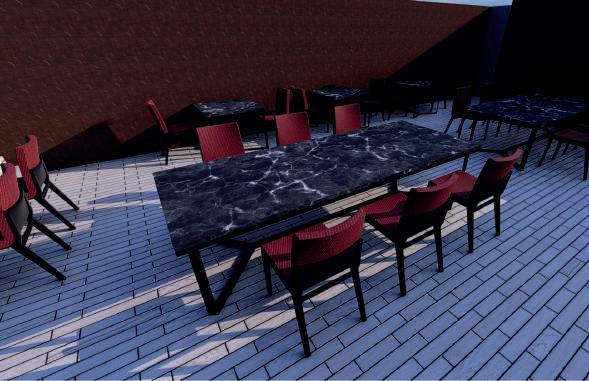

GRANITO NEGRO ARACRUZ 60 X 60 - 1,80 M2

m2

PORCELANATO ARMANI GRAFITO BRILLANTE 60 X 60 - 1,44 M2

m2

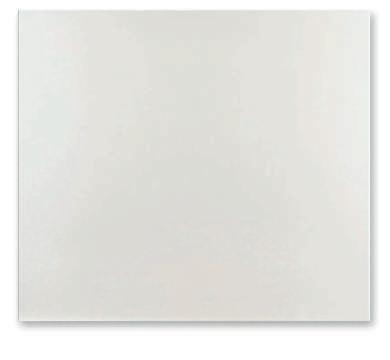

PISO CERÁMICO LISO BLANCO 45 X 45 CM - 2.08 m2

m2

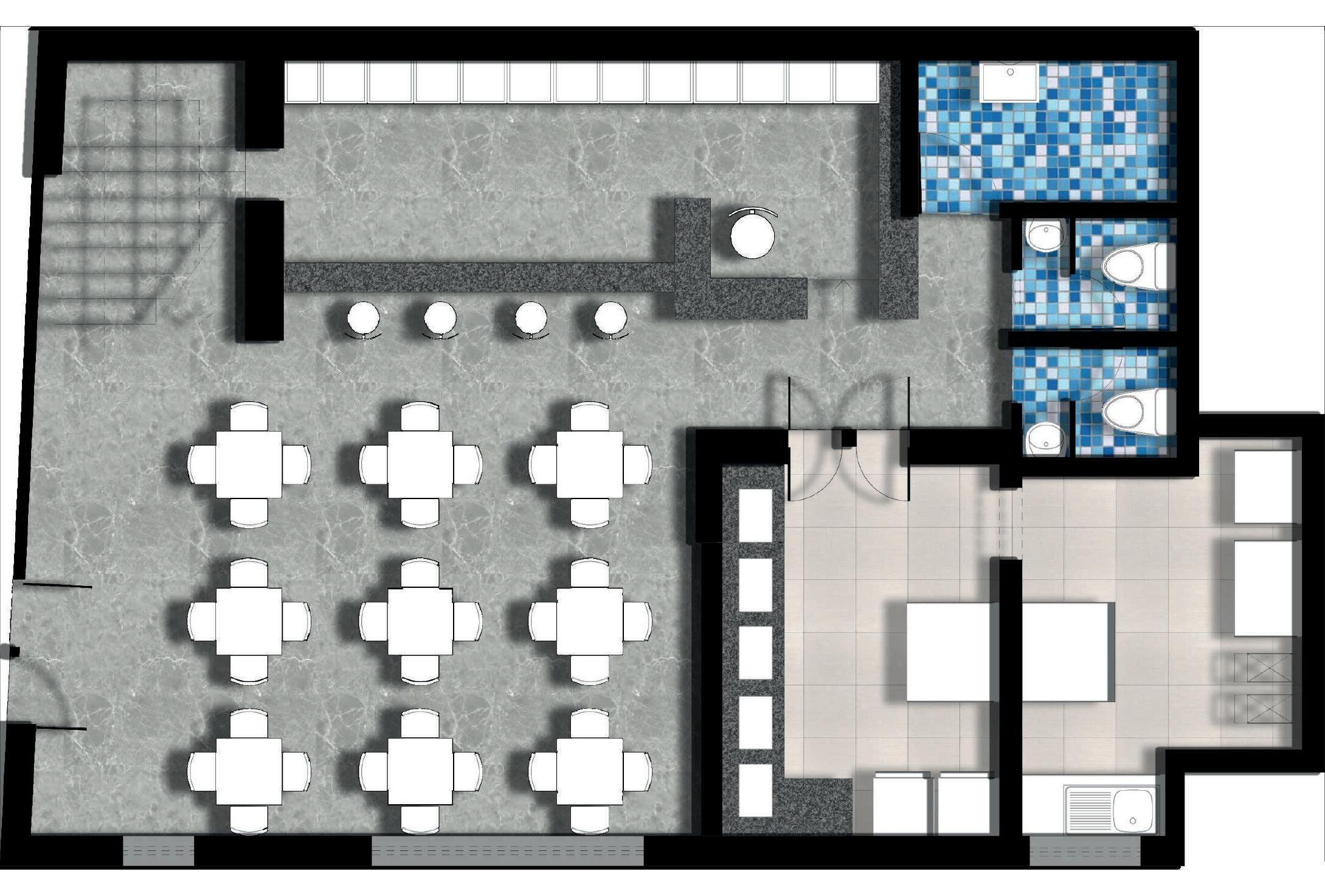

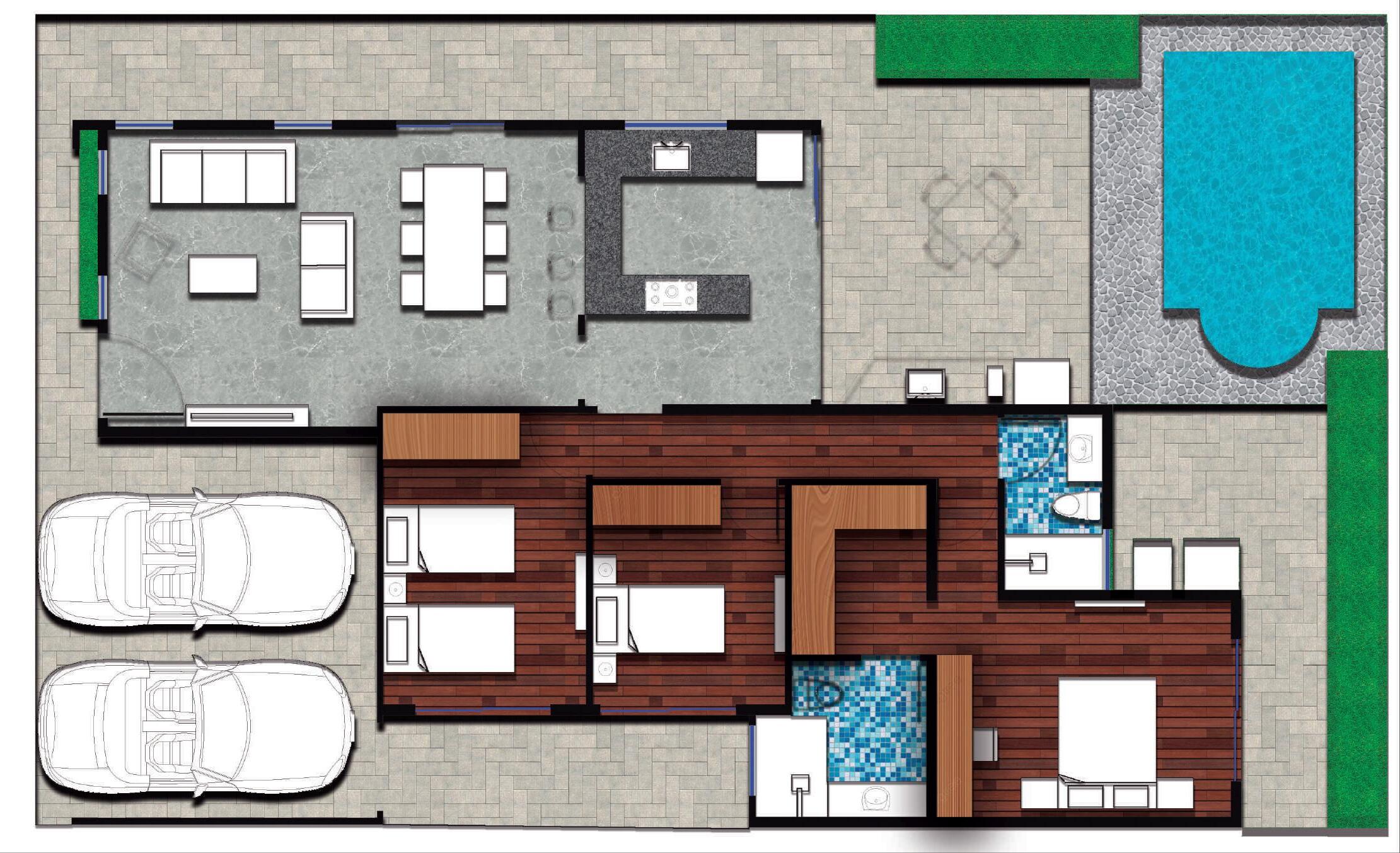

Planta primer nivel

Planta SEGUNDO nivel

Planta TERCER nivel

MATERIALES Y TÉCNICAS CONSTRUCTIVAS

TEMA: REDES - desagüe

DOCENTE: Pamela Escalante Purgo

ESTUDIANTES: Vega Guillero Mirella

CARRERA: Arquitectura y Urbanismo

Ambiental

Punto de inicio. Red principal.

RELACIÓN DE ARTEFACTOS DE ILUMINACIÓN SIMBOLO DESCRIPCIÓN Trama P Registro roscado de bronce en piso Montante viene y baja desagüe pvc Tuberia para desagüe PVC-SAP 4" S=1%-2% Codo de 45° YEE simple doble

Planta primer nivel

Planta SEGUNDO nivel

Planta TERCER nivel

MATERIALES Y TÉCNICAS CONSTRUCTIVAS

TEMA: REDES - Agua

DOCENTE: Pamela Escalante Purgo

ESTUDIANTES: Vega Guillero Mirella

CARRERA: Arquitectura y Urbanismo

RELACIÓN DE ARTEFACTOS DE ILUMINACIÓN SIMBOLO DESCRIPCIÓN Tuberia para agua fria PVC-SAP Clase 10 Tuberia para agua caliente cPVC Llave compuerta de 2 pulgadas para agua fria Punto de agua Tee recta con subida / con bajada Llave compuerta de 2 pulgadas para agua caliente Punto de agua Codo de 45° YEE simple doble

Punto de alimentación de red principal

Planta primer nivel

Planta SEGUNDO nivel

MATERIALES Y TÉCNICAS CONSTRUCTIVAS

TEMA: REDES - Tomacorrientes

DOCENTE: Pamela Escalante Purgo

ESTUDIANTES: Vega Guillero Mirella

CARRERA: Arquitectura y Urbanismo

Ambiental

Planta TERCER nivel

Planta CUARTO nivel

MATERIALES Y TÉCNICAS CONSTRUCTIVAS

TEMA: REDES - Tomacorrientes

DOCENTE: Pamela Escalante Purgo

ESTUDIANTES: Vega Guillero Mirella

CARRERA: Arquitectura y Urbanismo

Ambiental

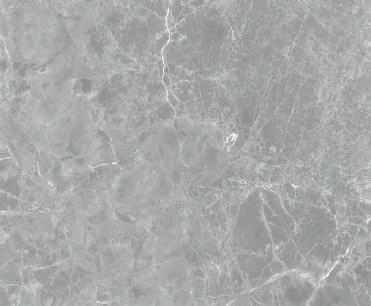

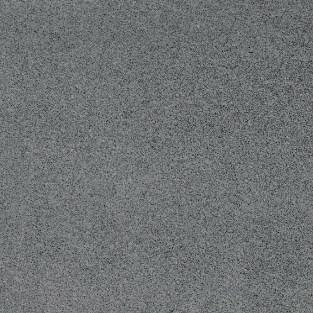

PIETRA GRANITO GRIS ESTAÑO

1 COCINA COCINA COCINA

MEDIDA: 60X60 CM

PRECIO: S/. 51.6

Se planteo usar granito debido a que es un material que perdurara en el tiempo debido a su resistencia alta al fuego, manchas y golpes. Es costos pero aportara al ambito estético del área semipública. Por otro lado, es un material de facil mantenimiento y limpieza lo que es un aporte significante

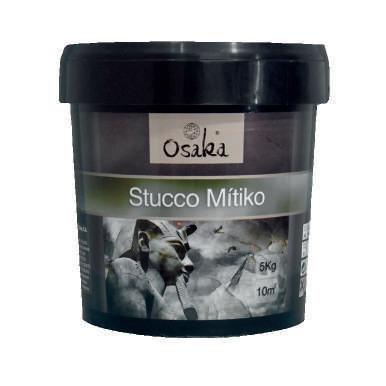

ESTUCO MÍTIKO GRIS 2.5 ML

PRECIO: S/. 170

PROOVEDORES : OSAKA

Se planteo usar estuco debido a que proporcionara brillo dentro de los espacios siendo un acompañante importante para los demas acabados a utilizar. A pesar de ser más costoso que la pintura tradicional, es de facil mantenimiento y su duración es alta.

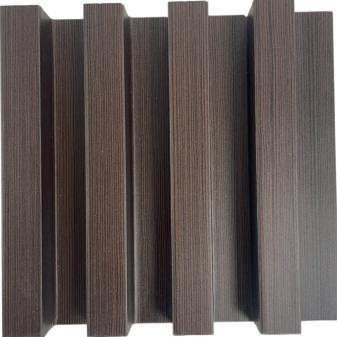

WALL PANEL WENGUE

MEDIDA: 290X16.8 CM

PRECIO: S/. 67.90

PROOVEDORES : PISOPAK

Se planteo usar el presente acabado en algunos ambientes interiores simulando una fachaleta de madera. Dicho acabado creara movimiento entre los ambientes ya que sera de los únicos tridimensionales a implementar en el interior. Su textura y apariencia agradable resulta un buen elemento de composición.

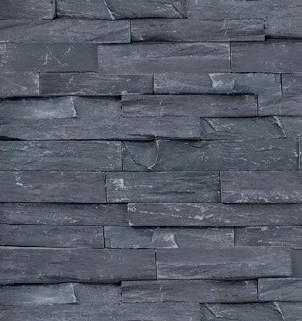

FACHALETA DE PIEDRA NATURAL ZAFIRO BLACK 15X60CM

MEDIDA: 15X60 CM

PRECIO: S/. 33

PROOVEDORES : TASAYCO

Se planteo usar una fachaleta exterior debido a que consideramos que sera un acabado de alta relevancia en la terraza. Permitira crear conección con el exterior, sus colores se podran combinar con diferentes texturas y posee una duración alta.

MEDIDA: 30X30 CM

Se planteo usar enchapes de vidrio debido a que se buscó generar claridad y belleza. Dicho acabado, dotara de elegancia al ambiente en el que sera utilizado.

PRECIO: S/. 29.50

PROOVEDORES : INTERMATEX

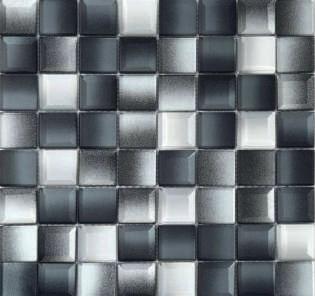

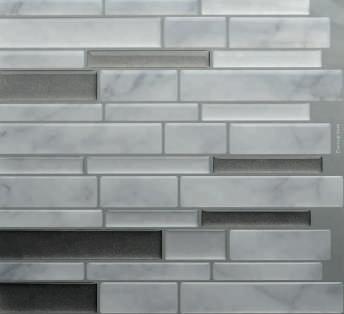

MOSAICO INTERMATEX SERIE PRISMA SILVER

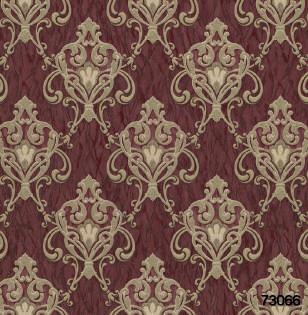

TAPÍZ ADHESIVO 36031

RED AND GOLD

de comensales BAÑOS BAÑOS BAÑOS

MEDIDA: 45X5 CM

PRECIO: S/. 42

PROOVEDORES : TASAYCO

Se planteo usar una tapiceria en algunos ambientes interiores debido a que es sutil, agradable y relajante a la vista. tambien, el papel tapiz puede dotara de un gran impacto dramático entre los comensales debido al diseño elaborado que se eligio.

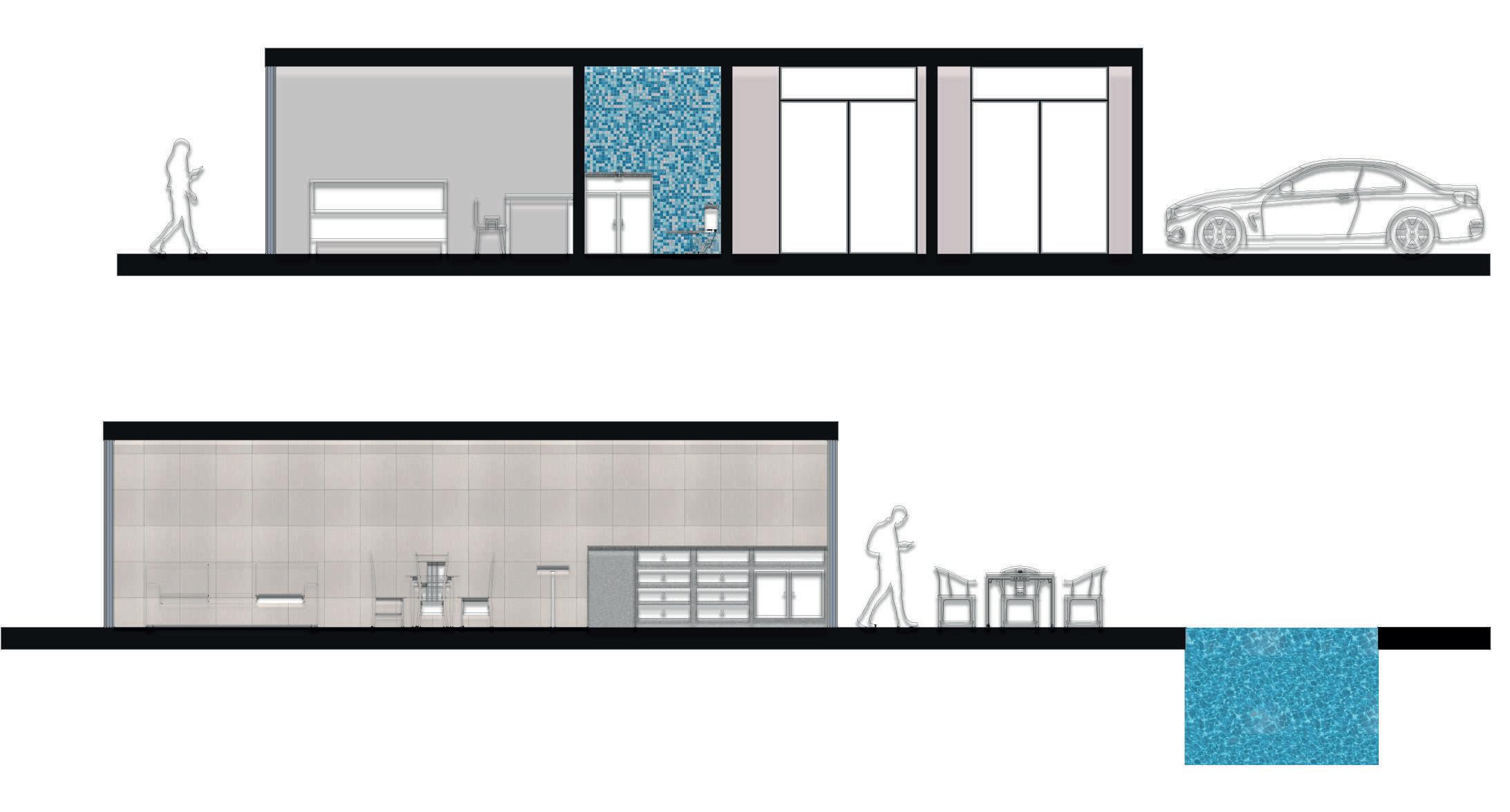

7 EXTERIOR EXTERIOR EXTERIOR

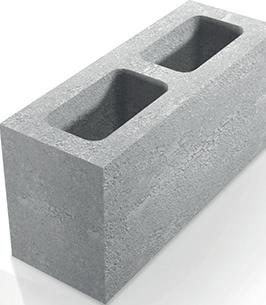

La fachada exterior de la edificación se realizara en basea bloques de concreto (caravista) para dotarlo de monumentalidad

MATERIALES Y TÉCNICAS CONSTRUCTIVAS

TEMA: Acabado de muros y cerramientos verticales

DOCENTE: Pamela Escalante Purgo

ESTUDIANTES: Vega Guillero Mirella

CARRERA: Arquitectura y Urbanismo

MATERIALES Y TÉCNICAS CONSTRUCTIVAS

3. BAÑO

4. BAÑO

MATERIALES Y TÉCNICAS CONSTRUCTIVAS

CSL030

MATERIALES Y TÉCNICAS CONSTRUCTIVAS

TEMA: Metrado

DOCENTE: Pamela Escalante Purgo

ESTUDIANTES: Vega Guillero Mirella

CARRERA: Arquitectura y Urbanismo

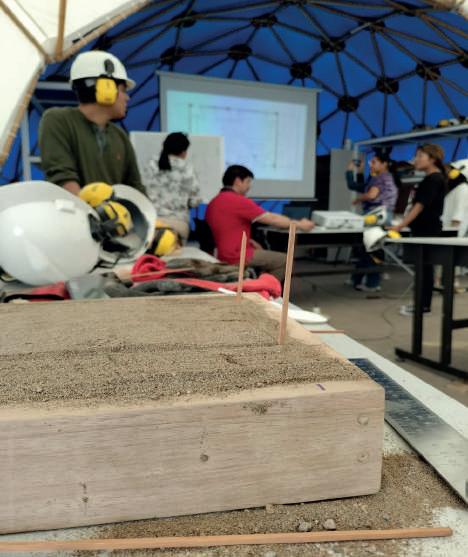

TALLER DE CONSTRUCCIÓN

PLANIMETRIA

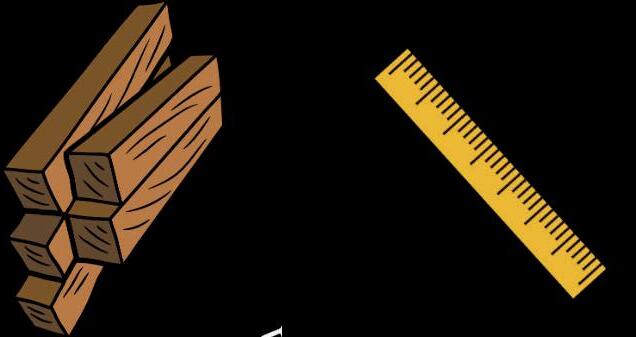

VARILLAS DE CEDRO

ESCALIMETRO

° Delimitamos el perímetro del terreno según la escala indicada y marcamos los ejes

° Se pusieron varillas de cedro que simulen el área donde posteriormente se pondran las columnas.

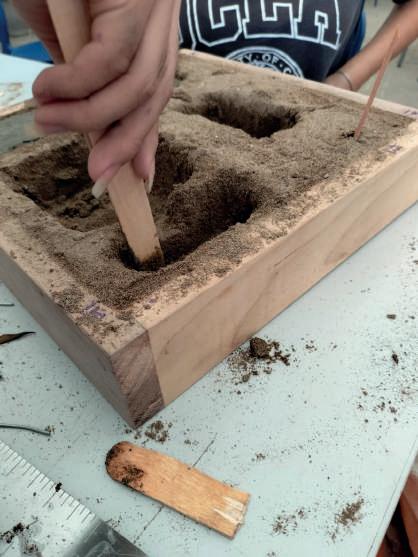

° Se realizó la excavación de tierra para el área de las zapatas con ayuda de una cuchara

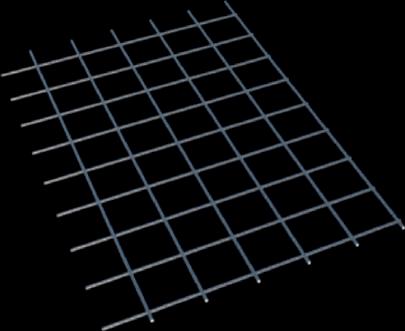

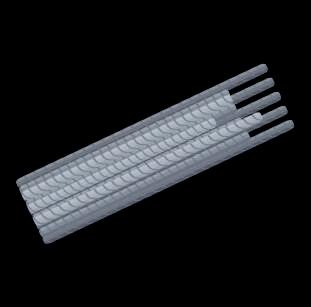

VARILLAS DE ACERO

Antes de colocar la parrilla, se coloco pedazos de silicona para que la parrilla no este en contacto directo con la tierra.

al concreto vibraciones de alta frecuencia inmediatamente después de ser vertido.

MATERIALES Y TÉCNICAS CONSTRUCTIVAS

TEMA: Taller de construcción

DOCENTE: Pamela Escalante Purgo

ESTUDIANTES: Vega Guillero Mirella

CARRERA: Arquitectura y Urbanismo

Ambiental

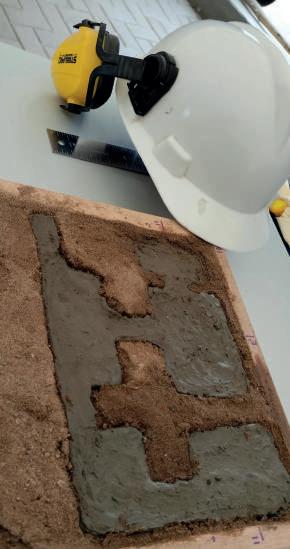

2. DELIMITACIÓN DE TERRENO

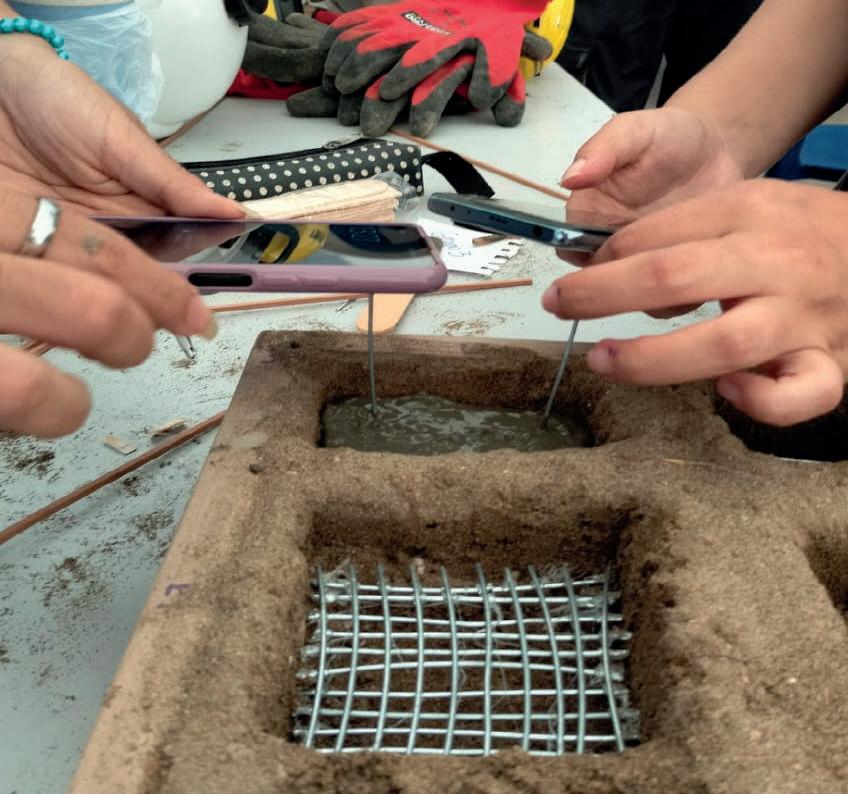

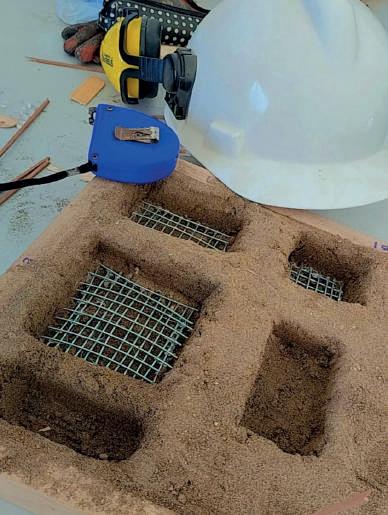

4. ARMADO DE PARRILLA DE ZAPATAS

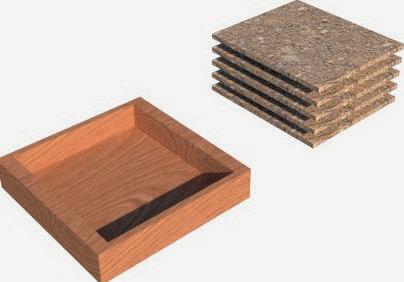

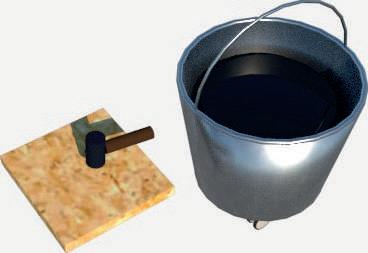

BASE DE MADERA CAPAS DE TIERRA DE 1 CM AGUA COMBO

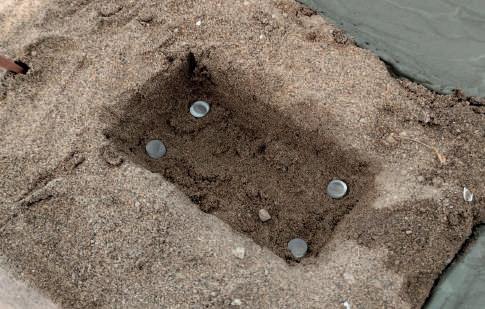

3. EXCAVACIÓN

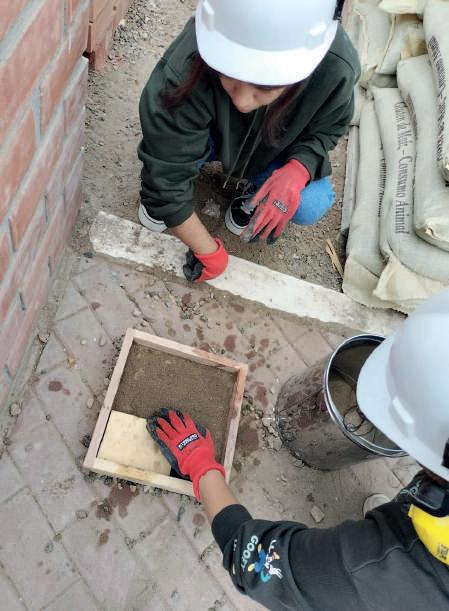

1. COMPACTACIÓN DE TIERRA

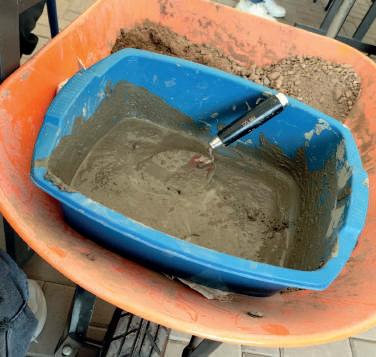

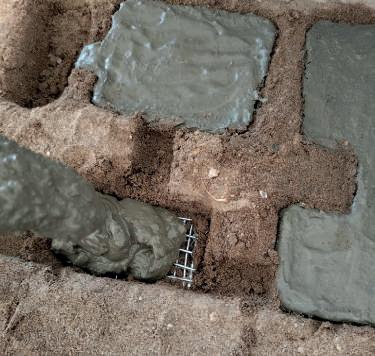

6. VACIADO AGUA ARENA CEMENTO

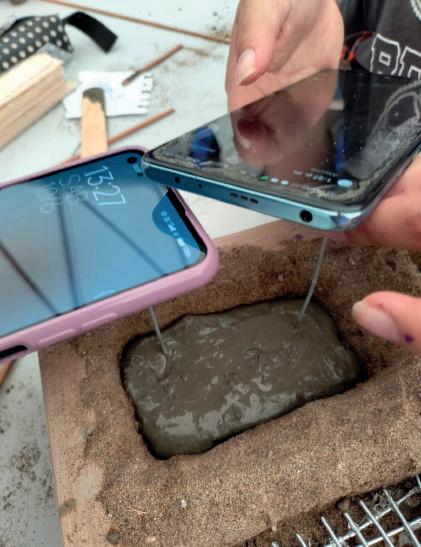

7. VIBRADO

Terrazas Terrazas

TIPOS DE TERRAZA

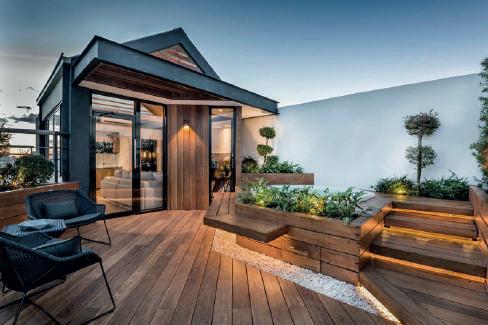

° SEGÚN EL ESPACIO Terrazas en el hogar

Estas áreas pueden ser decoradas con plantas, permitiendo experimentar con muebles y colores, transformándolas en un oasis personal repleto de estilo y sofisticación.

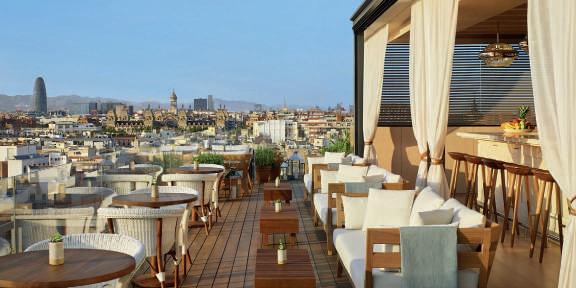

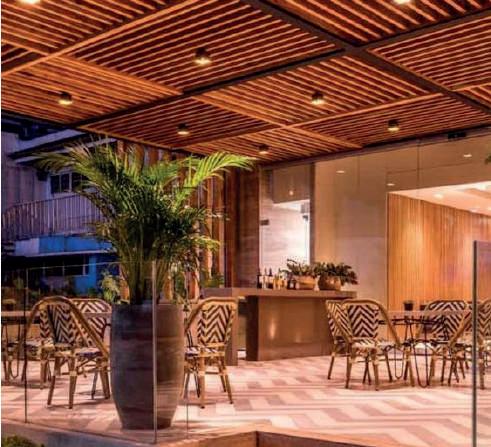

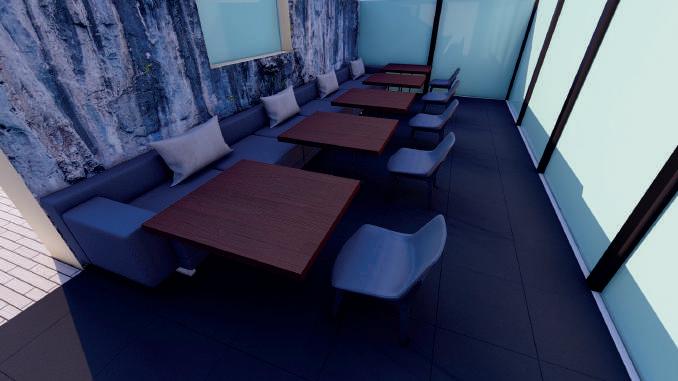

Terrazas en la industria del hospedaje y restaurante.

Son un elemento fuerte en lo relativo a la hostelería, puesto que es una parte fundamental con la que se presta un servicio de altísima calidad.

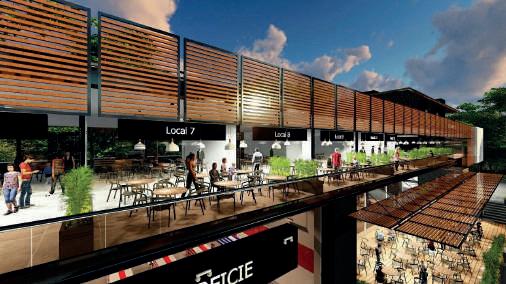

Terrazas en centros comerciales

Evitar la segregación e invita a la convivencia. Permite experimentar otro tipo de actividades, como lo son shows al aire libre, exposiciones artísticas, amplia oferta de comida y otras nuevas formas de descansar y trabajar

° SEGÚN EL TIPO DE COBERTURA

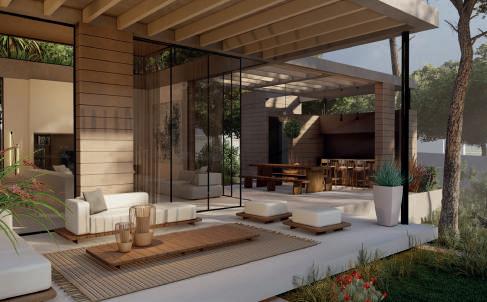

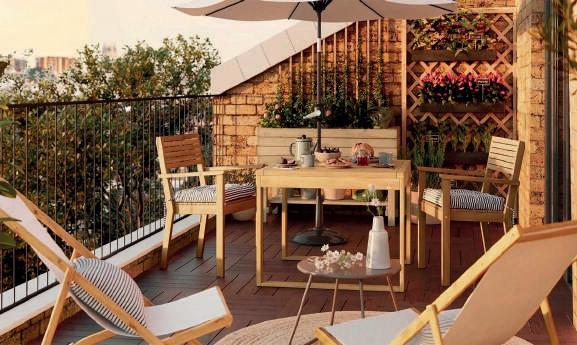

Terrazas abiertas

Es un espacio en la parte exterior de la casa que se encuentra al aire libre y no está cubierto por un techo. Es un lugar ideal para disfrutar del sol y del aire libre.

Terrazas cerradas.

Es un espacio que se encuentra en la parte exterior de la casa, pero que está cerrado por algún tipo de estructura. Puede ser techado o no, pero cuenta con paredes que la separan del exterior.

Terrazas cubiertas.

Este tipo de terrazas se encuentra en la parte exterior de la casa y está cubierta por un techo. Es ideal para disfrutar de un espacio al aire libre protegido por la lluvia y el sol, lo que permite utilizarlo durante todo el año.

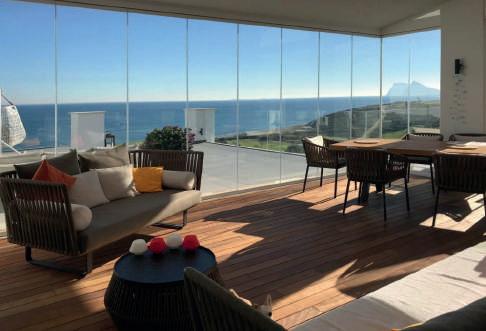

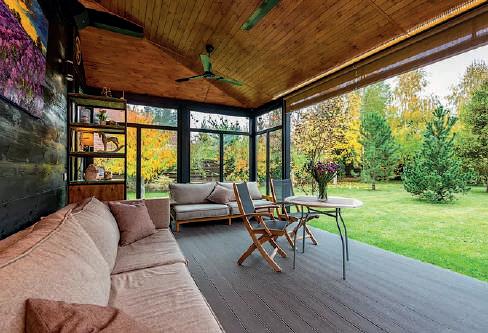

Terrazas acristaladas.

Es un espacio que cuenta con paredes de cristal que permiten disfrutar de la vista exterior, sin estar expuestos a las inclemencias del clima. Su versatilidad y diseño la hacen perfecta para utilizarse como una sala de estar o un comedor

DEFINICIÓN

Un sitio abierto de una casa desde el cual se puede explayar la vista; una cubierta plana y practicable de un edificio, provista de barandas o muros

DISEÑO

El diseño de terrazas puede ser muy variado y surgir de factores como el espacio disponible, el entorno, el estilo arquitectónico y las necesidades o preferencias individuales.

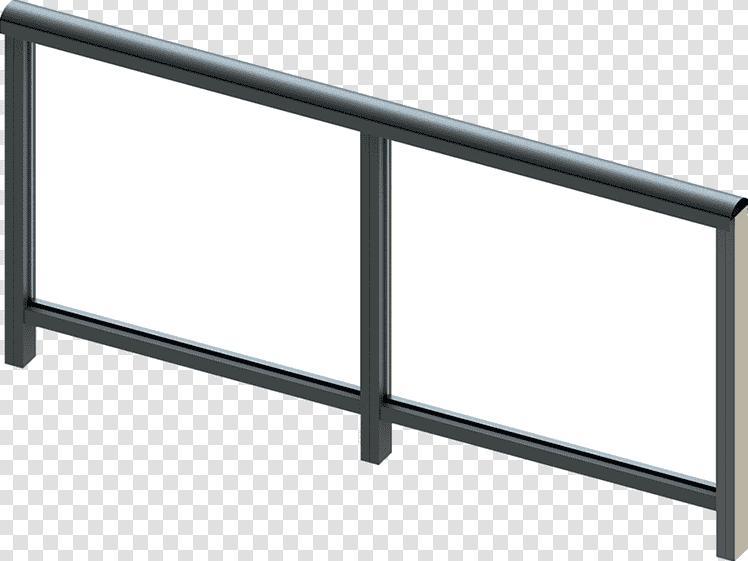

ESPACIALIDAD MOBILIARIO SOMBRA ILUMINACIÓN

SEGURIDAD MATERIALIDAD

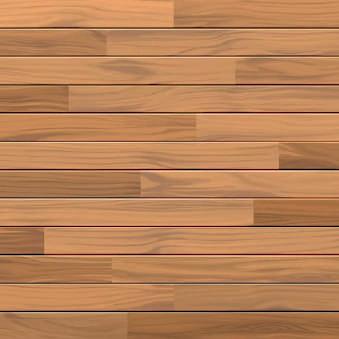

MADERA

Es un material popular para las terrazas debido a su aspecto cálido y natural. Se pueden utilizar diferentes tipos de madera, como el cedro, la teca, el pino. Tienen diferentes propiedades y resistencia a la intemperie.

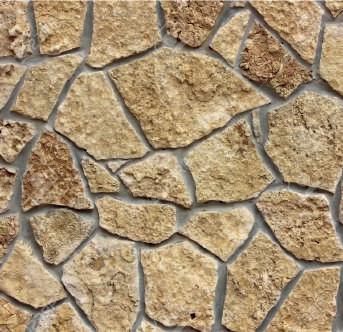

PIEDRA

La madera es un material popular para las terrazas debido a su aspecto cálido y natural. Se pueden utilizar diferentes tipos de madera, como el cedro, la teca, el pino o la teca brasileña, que tienen diferentes propieda-

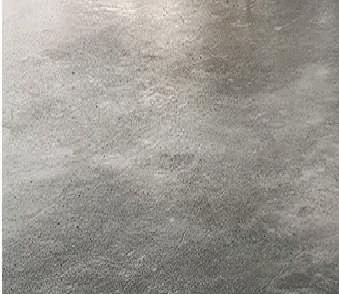

HORMIGÓN

Un material versátil y duradero que se utiliza tanto en terrazas exteriores como en balcones.des y resistencia a la intemperie.

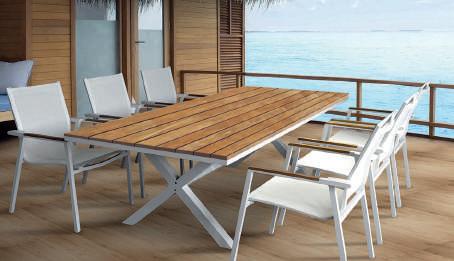

ACCESORIOS

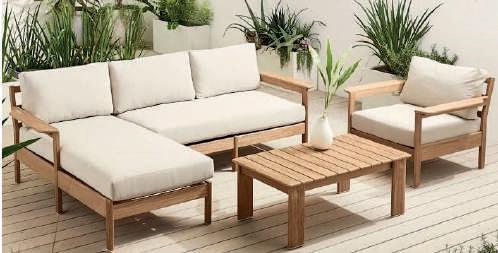

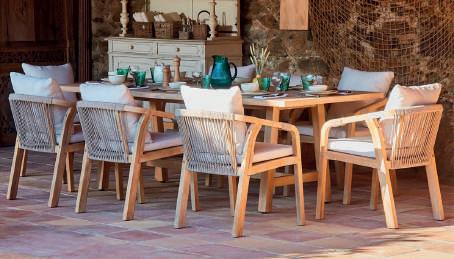

Madera

La madera no solo aporta una gran sensación de confort a tu terraza, sino que, al ser un material completamente natural, se integra de manera ideal con el entorno circundante, creando un ambiente armónico que invita a disfrutar del sol.

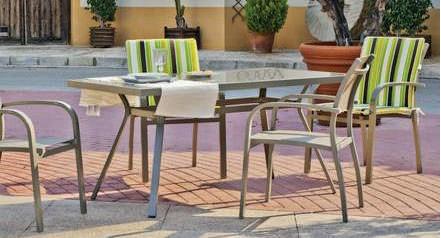

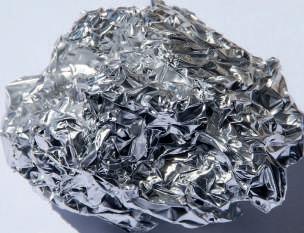

Aluminio

Material altamente resistente a la corrosión en ambientes exteriores, lo que lo convierte en una excelente opción para su uso en terrazas. Sus líneas delgadas y sencillas se ajustan a las tendencias de diseño de muebles actuales.

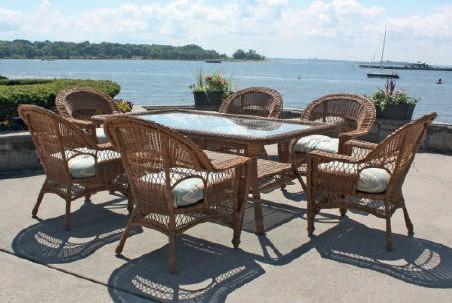

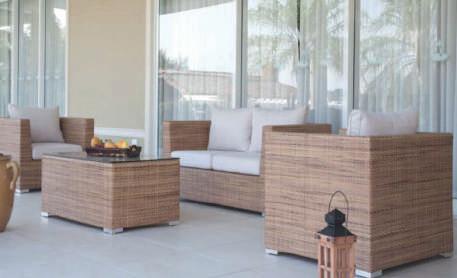

Rattan Natural

El rattan es una fibra natural que se puede entrelazar para crear muebles con una textura única. Aunque es resistente a las condiciones climáticas, se recomienda ubicar los muebles de rattan bajo techo para evitar la exposición directa al sol.

Fierro

El hierro forjado es una técnica artesanal que permite crear diseños de gran belleza con sus delicadas curvas. Este tipo de material se utiliza principalmente en sillas y mesas.

MATERIALIDAD

MATERIALES Y TÉCNICAS

TEMA: TERRAZAS

DOCENTE: Pamela Escalante Purgo

ESTUDIANTES: Vega Guillero Mirella

CARRERA: Arquitectura y Urbanismo Ambiental

BALDOSAS

Son duraderas, fáciles de limpiar y están disponibles en una amplia variedad de colores, texturas y diseños.des y resistencia a la intemperie.

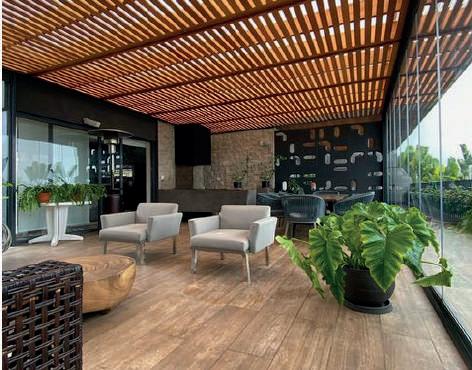

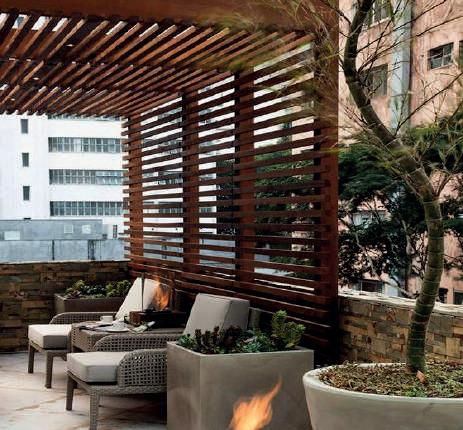

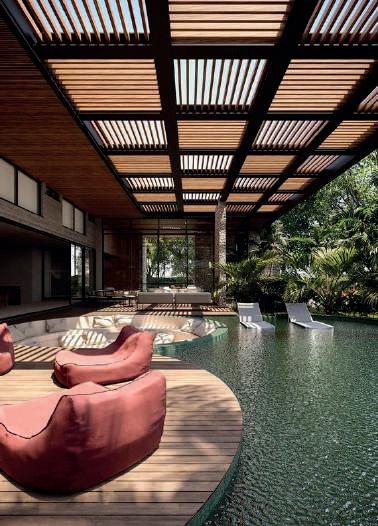

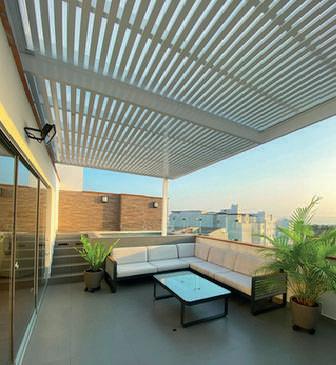

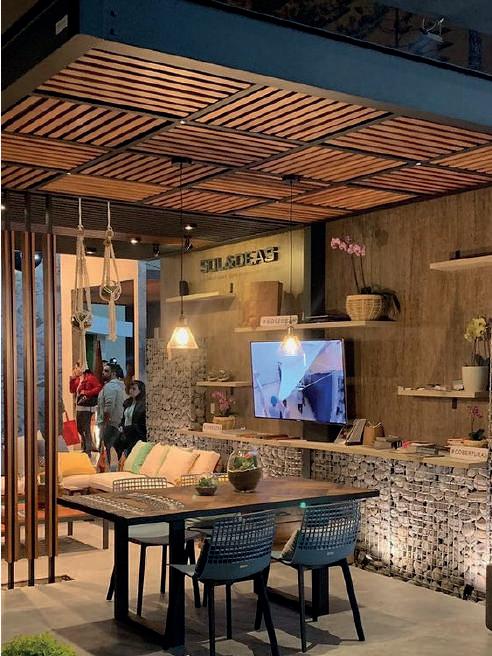

Sol y Sombra Sol y Sombra

MATERIALIDAD

Metalicas

Estos materiales se caracterizan por ser altamente resistentes al agua, la corrosión y la decoloración, sin ser afectados por los rayos UVA. Además, no se pudren ni generan moho, lo que los hace muy prácticos y de fácil limpieza. Son más seguros en caso de incendio. Ofrecen una amplia variedad de diseños, tanto clásicos como modernos, lo que permite crear combinaciones únicas y personalizadas.

Madera

La madera es uno de los materiales más comunes para construir este tipo de estructura debido a su atractivo estético, durabilidad y resistencia, aunque también se pueden usar otros materiales como el aluminio o el cemento. Las pérgolas de madera nunca pasan de moda y aportan elegancia a cualquier hogar. Estas estructuras son muy versátiles y se pueden dejar al natural, pintarlas o incluso decorarlas con plantas trepadoras para darles un aspecto fresco.

ALUMINIO ACERO

TINTE SEMITRANSPARENTE A BASE DE AGUA SELLADOR TRANSPARENTE DE TERRAZAS DE MADERA

INSTALACIÓN

1. Definir el emplazamiento del techo sol y sombra: Es fundamental considerar las condiciones del terreno y la orientación de la casa al instalar un techo sol y sombra. Es recomendable analizar cuidadosamente la trayectoria del sol para asegurarse de que el techo cumpla su función de protección.

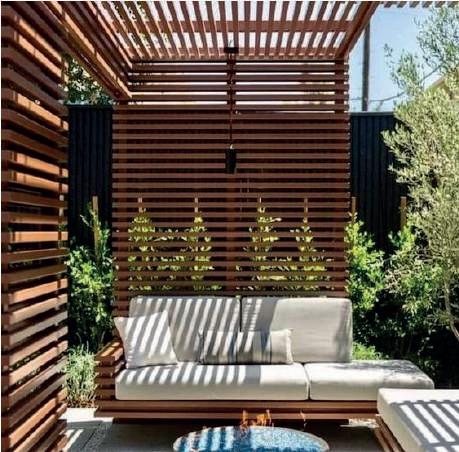

DEFINICIÓN

Estructura que se utiliza para proteger áreas exteriores de la luz solar directa y la lluvia, al tiempo que permite el paso de la luz natural y la ventilación. Este tipo de techo está compuesto por vigas y viguetas espaciadas que permiten el paso de la luz solar, y puede estar construido con diferentes materiales, como madera, policarbonato o aluminio.

3. Fijar los soportes del techo a los postes:

Una vez que se han definido el lugar de instalación, las dimensiones y los materiales a utilizar, y se ha realizado el cálculo estructural por parte de los constructores, se puede dar inicio a la construcción del techo sol y sombra.

Para ello, se requiere la utilización de andamios y otros elementos de seguridad necesarios para garantizar la protección de los trabajadores durante la obra.

5. Cubierta de policarbonato para proteger la terraza:

En ocasiones, se utiliza policarbonato alveolar para proteger la estructura del techo sol y sombra contra los efectos dañinos de los rayos ultravioleta y la corrosión. Este material se caracteriza por ser irrompible, lo que lo hace ideal para su uso en exteriores.

2. Dimensiones y materiales: La elección del material es un factor clave al momento de construir un techo sol y sombra, ya que un material de calidad puede reducir costos a largo plazo al disminuir la necesidad de reparaciones o reemplazos.

4. Ejecución de los parantes de madera: El techo sol y sombra está compuesto por vigas y viguetas espaciadas que permiten el paso de la luz solar a través de ellas. Es de suma importantancia asegurar las viguetas adecuadamente mediante el uso de tornillos y pernos para garantizar su estabilidad y seguridad.

6. Acabado final:

Para realizar el acabado final del techo sol y sombra, es importante proteger la madera con un barniz de última generación que permita mantener la veta de la madera a la vista, a la vez que se protege contra los efectos del medio ambiente. Este barniz es un producto que permite que la madera respire, lo que ayuda a prolongar la vida útil de la estructura.

MATERIALES Y TÉCNICAS CONSTRUCTIVAS

TEMA: SOL Y SOMBRA

DOCENTE: Pamela Escalante Purgo

ESTUDIANTES: Vega Guillero Mirella

CARRERA: Arquitectura y Urbanismo

Ambiental

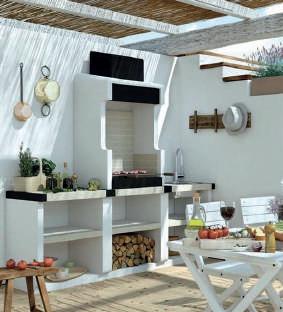

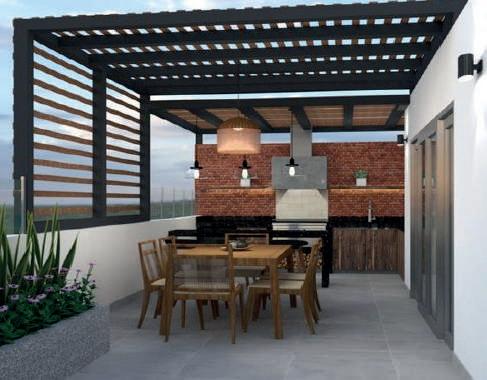

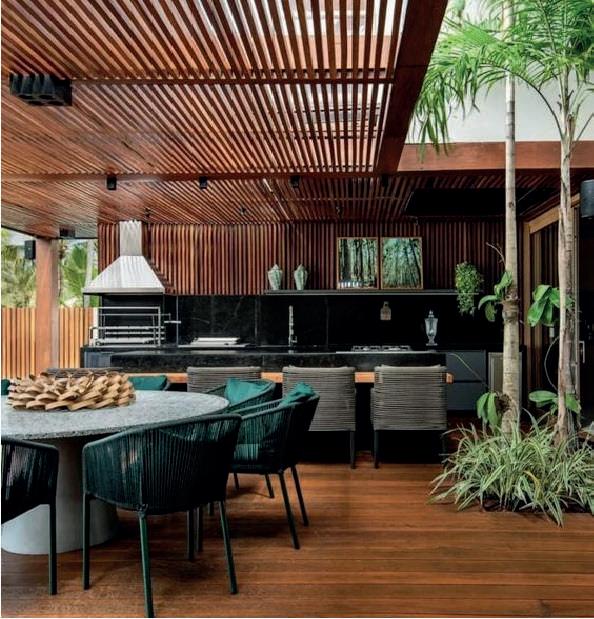

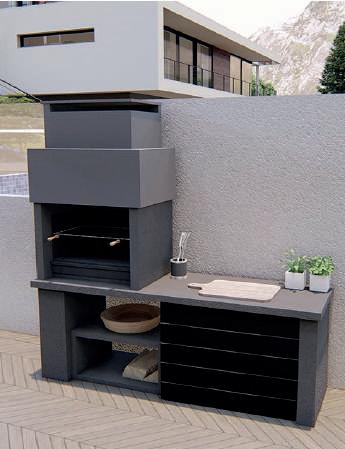

Zona bbq Zona bbq

Acero Inoxidable

Es un material popular debido a su resistencia a la corrosión y su durabilidad. Se utiliza para construir la estructura principal de la barbacoa y puede ser utilizada tanto en parrillas como en mesas de trabajo.

Hierro fundido

Tiene una excelente retención de calor, ideal para las parrillas, este material ofrece una distribución uniforme del calor y también tiene una excelente capacidad para el sellado de los alimentos.

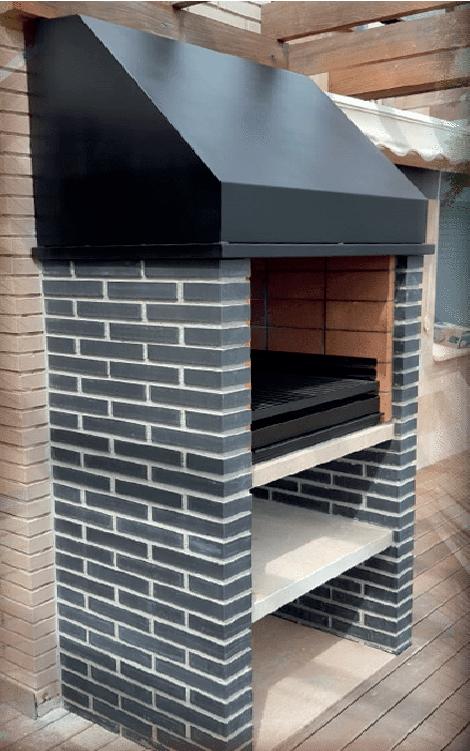

Ladrillo o piedra

Estos materiales son usados con frecuencia para barbacoas al aire libre, se pueden usar para la estructura de la barbacoa para la base, paredes e incluso la chimenea. Proporciona una apariencia atractiva y resistencia al fuego.

Hormigón prefabricado

Son usados por su facilidad de instalación para barbacoas al aire libre. Se caracterizan por su resistencia a la interperie.

Azulejos cerámicos

Estos son usados para el revestimiento de las superficies de la barbacoa ya que desgastan una apariencia estética y una fácil limpieza.

Son espacios dedicados al esparcimiento, a la integración y al entretenimiento. Las barbacoas son un elemento muy importante del buen comer y es posible construirlas en jardines, terrazas y hasta en balcones.Estos espacios de reunión, se diseñan al aire libre con tratamientos arquitectónicos de vegetación, piedras, pérgolas, maderas, ladrillos caravistas, etc.

FIJOS MOBILES

Bbq de obra:

La opción ideal para jardines o terrazas de buen tamaño en los que podamos destinar un espacio para cocinar. Lo ideal es que, además del espacio de cocina, destinamos otro anexo para poder trabajar con mayor comodidad. Realizadas habitualmente en ladrillo refractario, son sólidas y estables.

Con campana Sin campana

Ayudan a la combustión y canalizan de una mejor manera el humo producido por estas.El humo de la cocción no nos viene a la cara cuando las estamos utilizando.

Nos permite cocinar de una forma más rápida y mejor debido a que tenemos la visión directa hacia la parrilla el humo que produce la misma viene directo hacia nuestra cara.

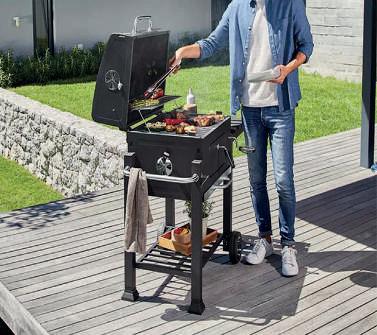

Bbq de carbón:

Se utiliza carbón vegetal como fuente de calor, haciendo que el sabor de los alimentos sea ahumado, este tipo de barbacoas tienen una parrilla ajustable para controlar la temperatura

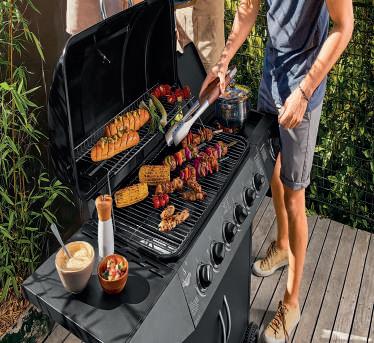

Bbq de gas:

Se utiliza gas propano o natural como fuente de calor, son rápidas de encender ofreciendo un control preciso de la temperatura. Estas barbacoas se caracterizan por tener quemadores ajustables

Bbq electrica:

Estas funcionan con electricidad y son adecuadas para uso en interiores o también para exteriores pero donde no se pueda utilizar el fuego, presenta una potencia de calor más limitada.

UBICACIÓN SEGURIDAD VENTILACIÓN ZONA DE PREPARACIÓN

Elegir un lugar adecuado, asegurándose que haya suficiente espacio tanto para el área de la BBQ como para la movilidad de las personas

La estructura de la BBQ debe de ubicarse lejos de cualquier estructura inflamable, también contar con una superficie resistente al fuego.

La ventilación adecuada ayudará a dispersar el humo y los olores, manteniendo así un ambiente más cómodo.

Se debe de contar con una encimera o una área de preparación cercana al BBQ, como también un espacio de almacenamiento para utensilios.

CONEXIONES DE AGUA Y ELECTRICIDAD COBERTURA CONTRA EL CLIMA

MATERIALES Y TÉCNICAS

TEMA: BBQ

DOCENTE: Pamela Escalante Purgo

ESTUDIANTES: Vega Guillero Mirella

Se debe de contar con conexiones cercanas, facilitando así la limpieza y almacenamientos de alimentos y bebidas.

Se considera agregar una cubierta que proteja el área de BBQ ya sea de la lluvia o del sol intenso.

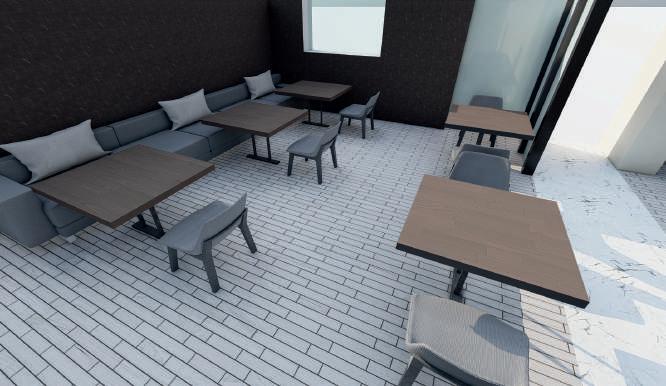

MOBILIARIO

Se debe proporcionar suficiente espacio para sentarse, ya sea con muebles de exterior como bancos o mesas plegables. También se puede agregar sombrillas para generar sombras en días soleados.

CARRERA: Arquitectura y Urbanismo

Ambiental
