UNIVERSIDAD DE SAN CARLOS DE GUATEMALA
Facultad de Ciencias Económicas
Escuela de Administración de Empresas
Administración de Operaciones II
Portafolio Documentos de producción
Salón 307
Licenciada titular: Marlen Pineda
Licenciada Auxiliar: Delia Galicia
Ventana tipo Francesa
Descripción del producto
El siguiente manual contiene lo relacionado a la creación y fabricación de una ventana tipo francesa. Esta ventana se caracteriza por cubrir gran parte de la pared de un lugar, además cuenta con una parte fija y otra corrediza.
Se aseguran los vidrios por medio de empaques plásticos y silicón
Las piezas van unidas mayormente por la presión entre el aluminio, pero para asegurarla se usan 8 tornillos por cada pieza
Además, para mayor protección y cuidado de la ventana se agrega mota a la parte fija, esto con el motivo de evitar filtraciones de agua o polvo También se agregan rodos a la parte corrediza para que permita su apertura.
Por último, se coloca un seguro para cerrar la ventana cuando sea necesario.
Especificaciones:
En total son necesarios 16 tornillos de 1 5*8´´ para terminar el proyecto
Las piezas de aluminio utilizadas en este producto se consiguen en lámina, por lo que se recomienda contar con un 10% extra de material, debido a que las piezas serán cortadas y dobladas para obtener las medidas necesarias para realizar la ventana. El seguro de la ventana puede ser de la medida o diseño que sea de su preferencia, siempre y cuando sea de calidad que garantice la seguridad del producto.
Confiabilidad del producto:
Este producto está diseñado para ser resistente y que su durabilidad sea extensa, debido a que cada pieza se asegura de una forma diferente, lo cual depende del material utilizado. El aluminio se asegura a presión y con tornillos y los vidrios por medio de silicón para darle fijeza y empaques de plástico para evitar filtraciones.

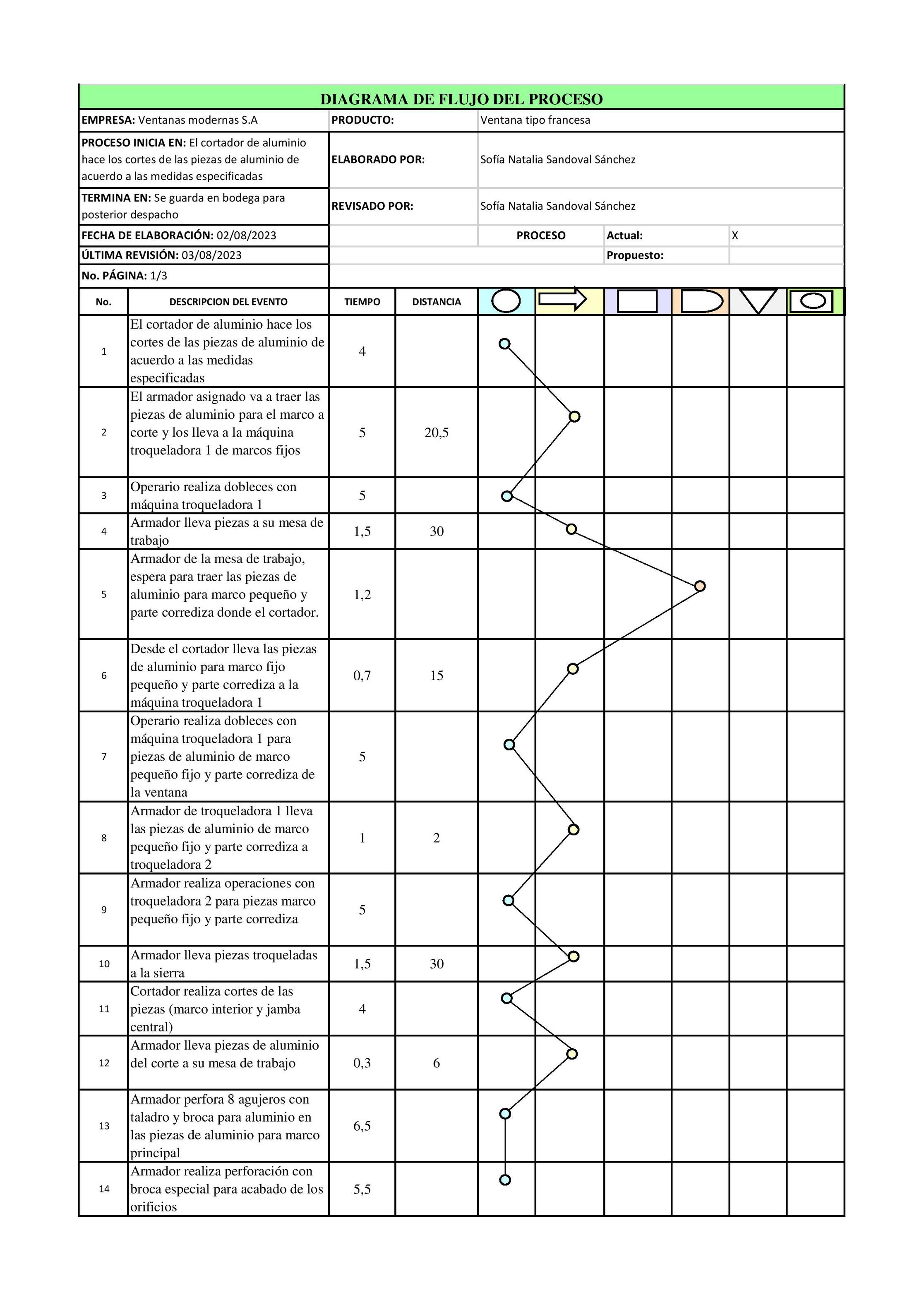

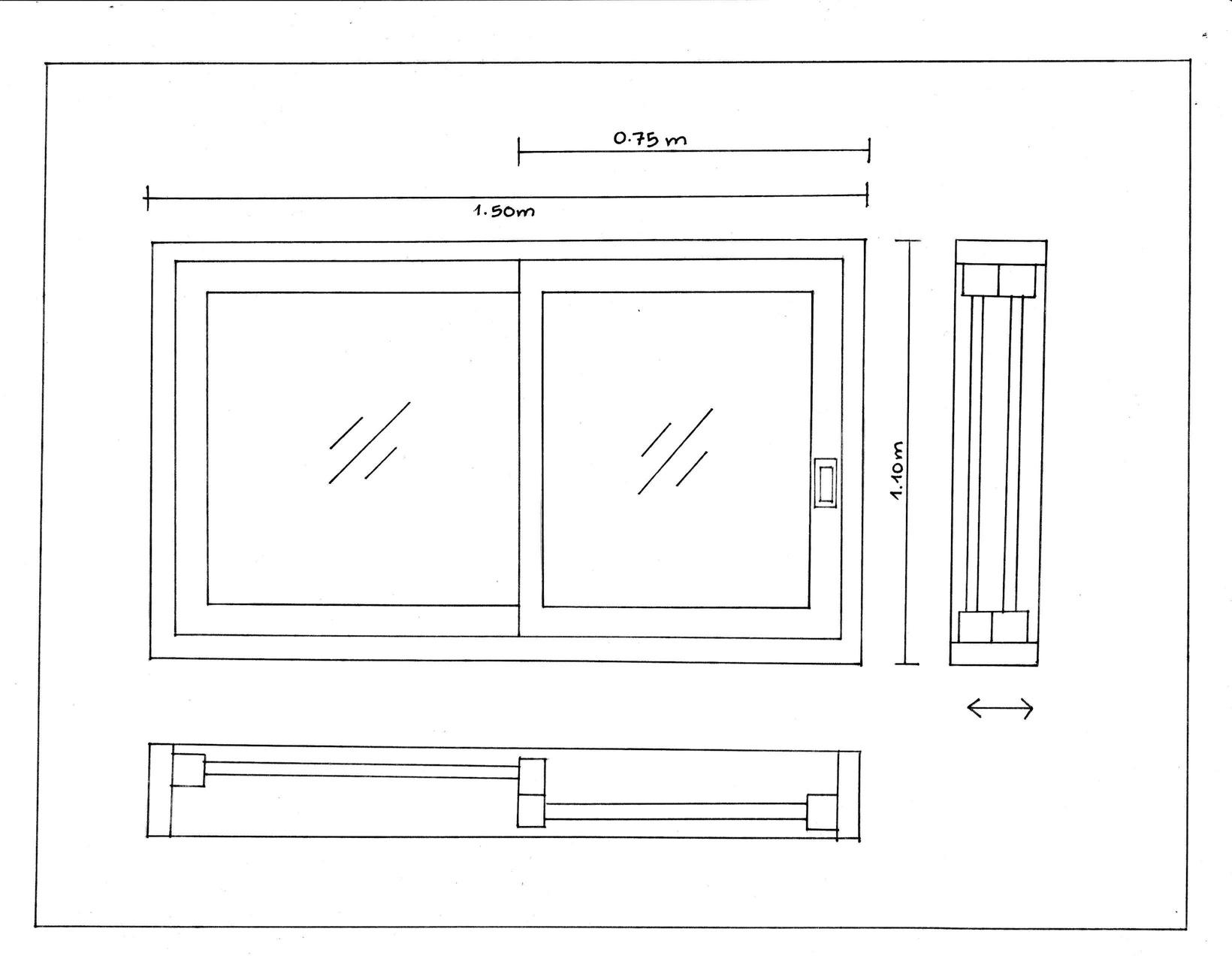

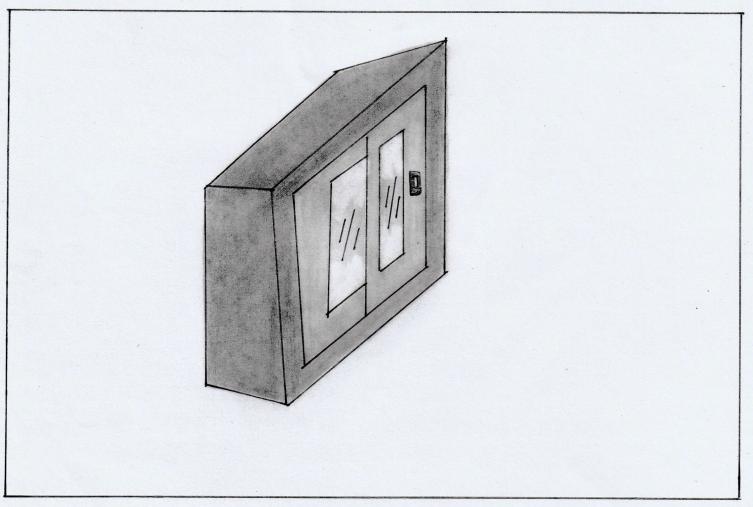

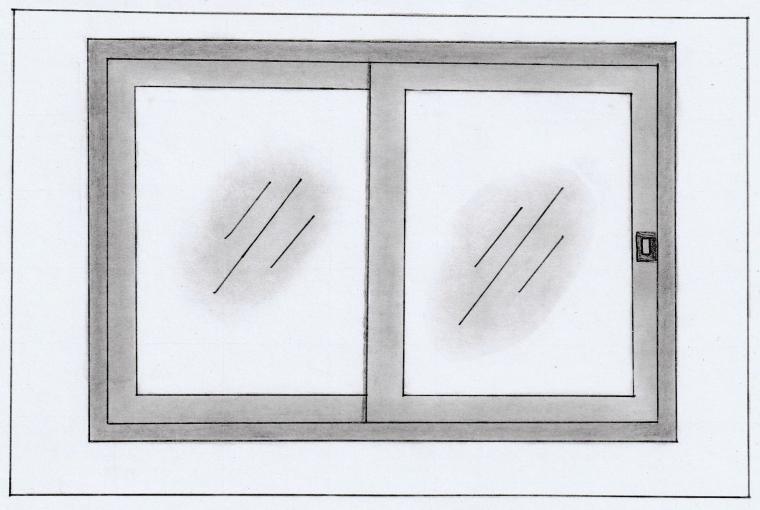

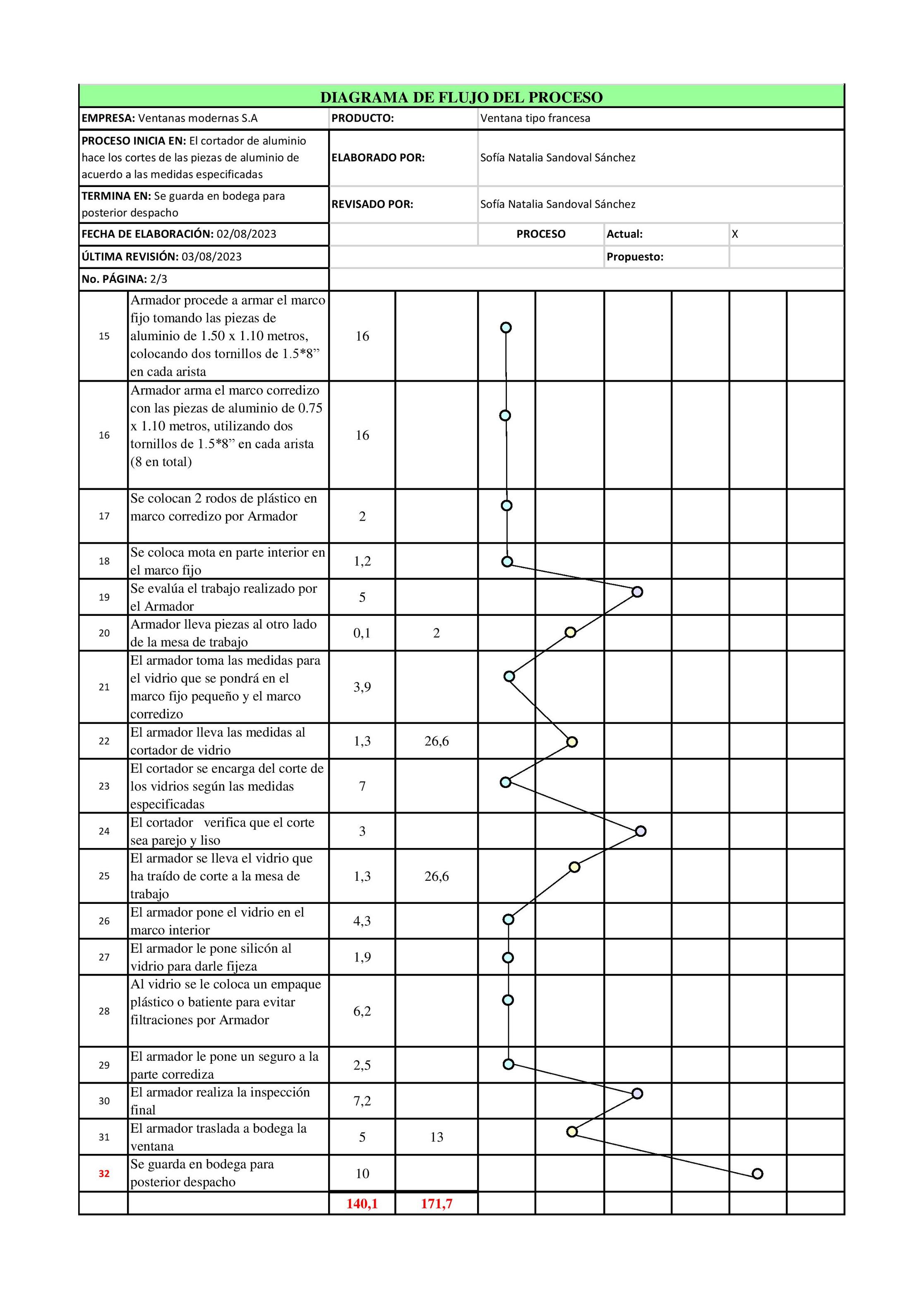

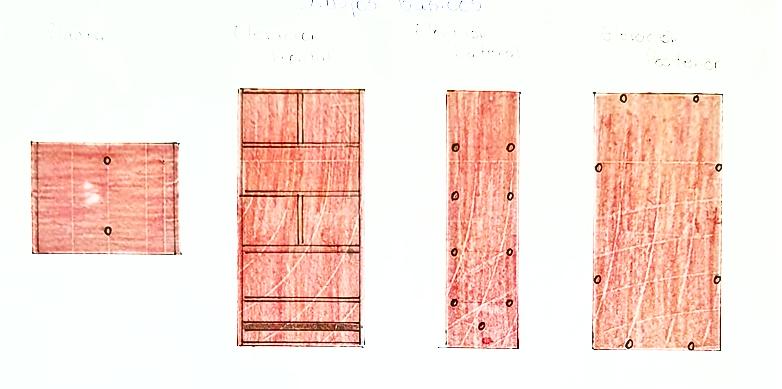

Dibujo de ingeniería

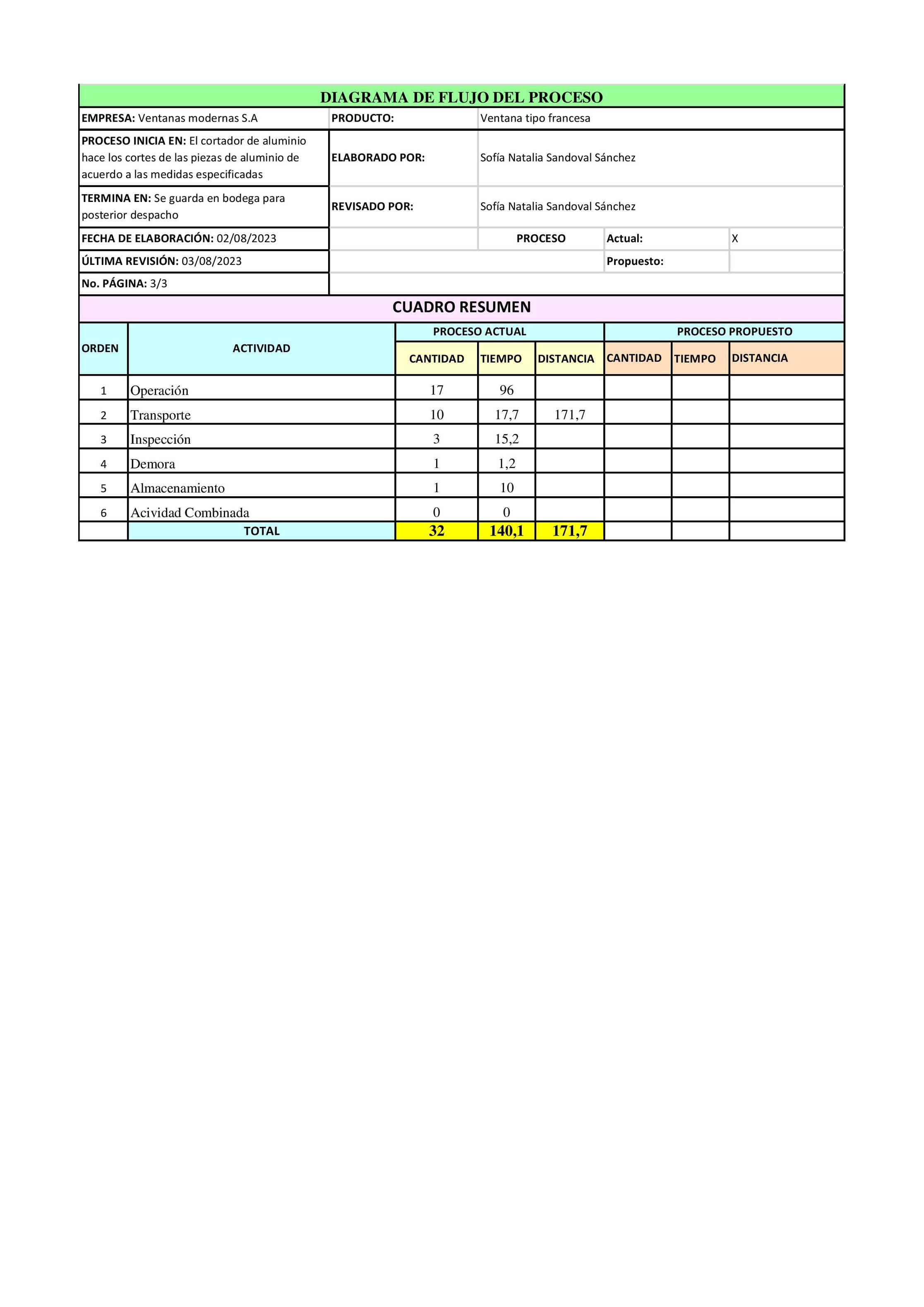

Lista estructurada de materiales
Descripción Código Medidas cantidad silicón C-1 1 Ensamble de marco fijo Aluminio C-2 1,50*1 10 metros 4 Vidrio C-3 1 Empaque plástico C-4 4 Tornillos C-5 1 5*8´´ 8 Mota C-6 1.50 metros 1 Ensamble de marco corredizo Aluminio C-7 0 75*1 10 metros 2 Vidrio C-3 1 Empaque plástico C-4 4 Tornillos C-5 1 5*8´´ 8 Rodos de plástico C-8 2 Seguro C-9 1

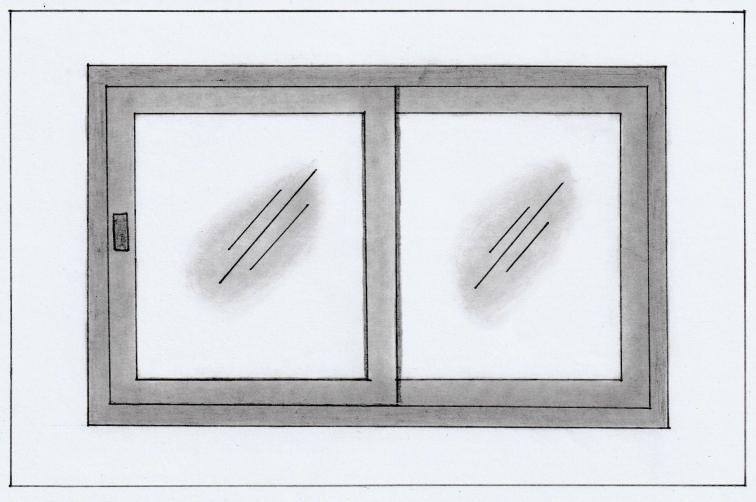

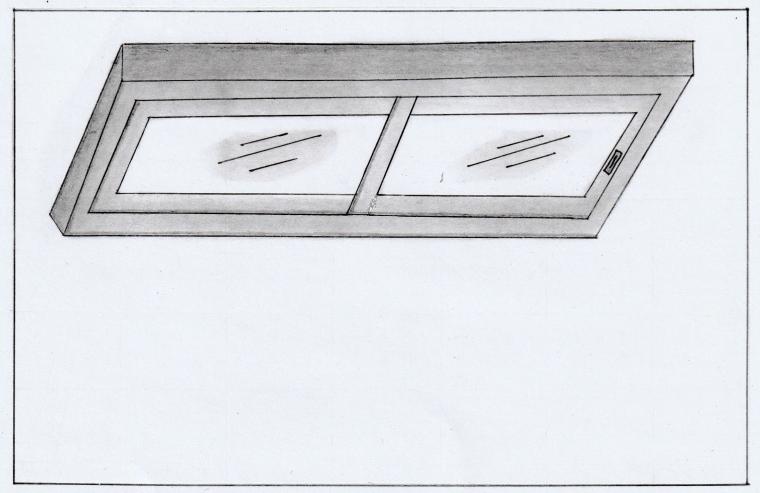

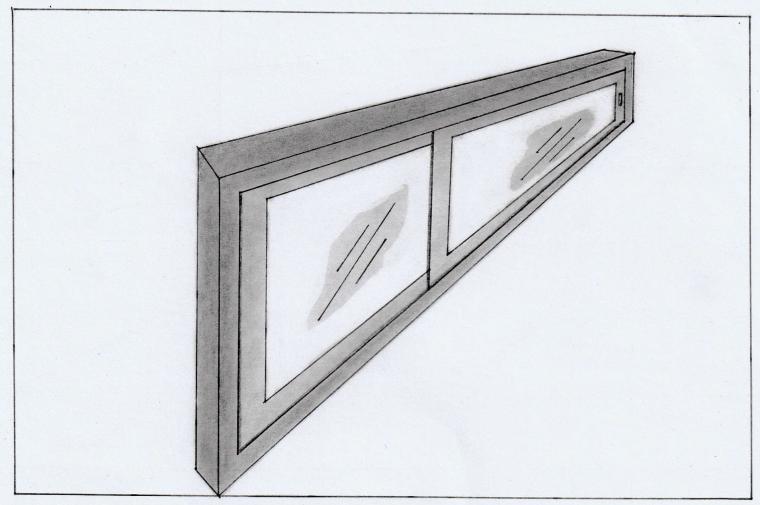

DIBUJOS BASICOS

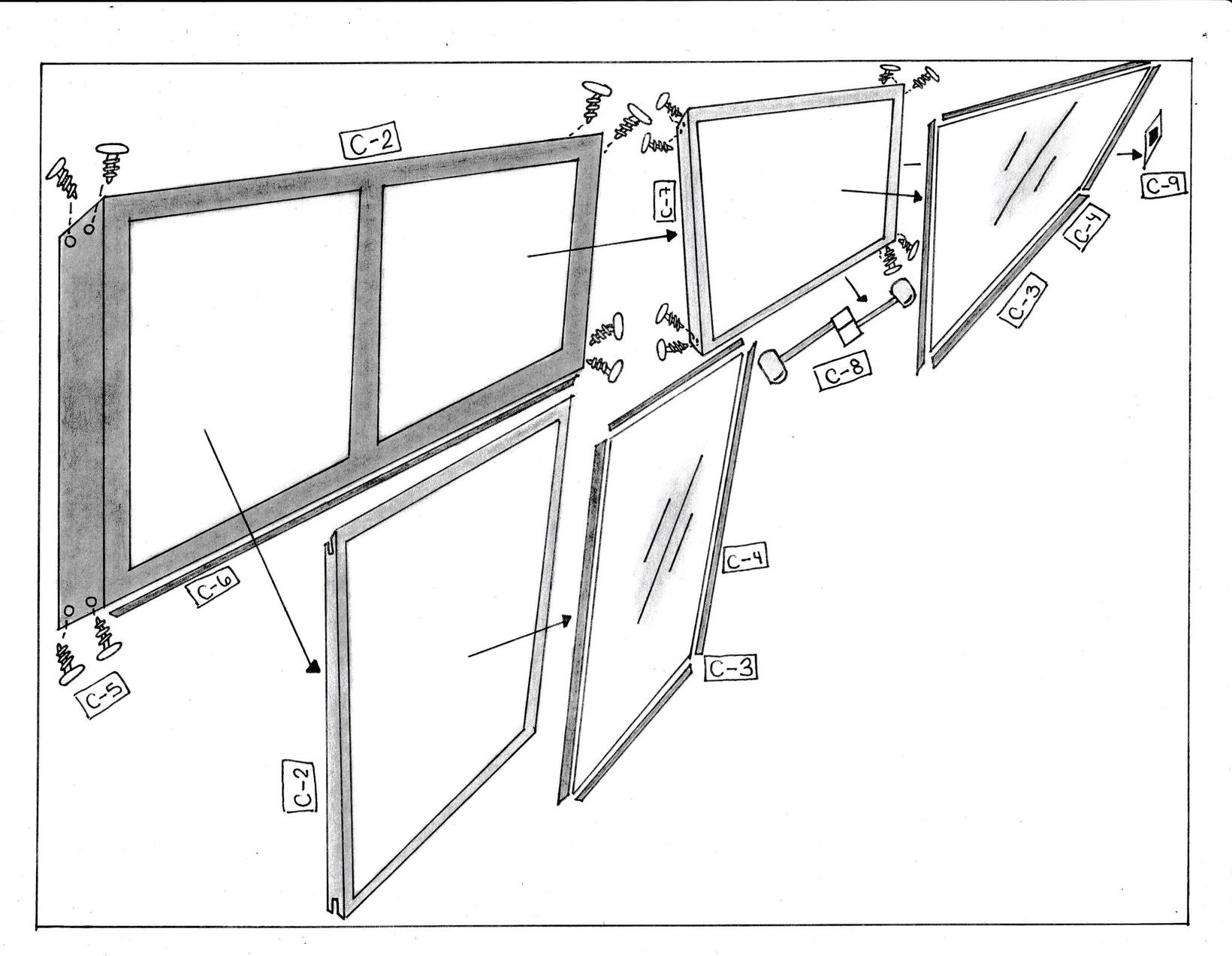

Diagrama de Explosión
Banca para Jardín
Descripción del Producto y especificaciones
La banca de jardín se puede apreciar que este hecho de materiales naturales, resistentes y duraderos con maderas tropicales con un diseño formal y natural, de acuerdo con el diseño que indican los planos, también su utilizo los tornillos adecuados para este tipo de maderas y de esa forma poder unir las piezas adecuadamente.
Usos del producto
Las bancas de jardín cumplen con una función y servicio esencial, proporcionando la comodidad para las personas para poder contemplar un lugar o descansar en el mismo, además puede ser de gran confort porque aparte de eso se puede disfrutar de la naturaleza, la luz del sol, el colorido de las plantas, conversar con amigos o poder consumir tus alimentos. Analizando más a fondo las bancas además de ser un mobiliario para para los jardines como lo son también las mesas y sillas cumplen una función importante dentro de estas.
Confiabilidad del producto:
Los clientes deben de confiar a la hora de compra de un producto, por esta razón se ha realizado la fabricación de la banca con materiales resistentes, la bancas por lo general son instaladas para jardines y por supuesto estas atraviesan por diferentes cambios climáticos. A la hora de realizar el producto se clasifico cuáles eran los materiales resistentes y cuales no, existen diferentes tipos de maderas que se pueden utilizar para la fabricación, pero son muy pocas las cuales que son resistentes, y se utilizó las cuales eran las adecuadas para poder proporcionar a los clientes un producto de calidad y por supuesto de resistencia.

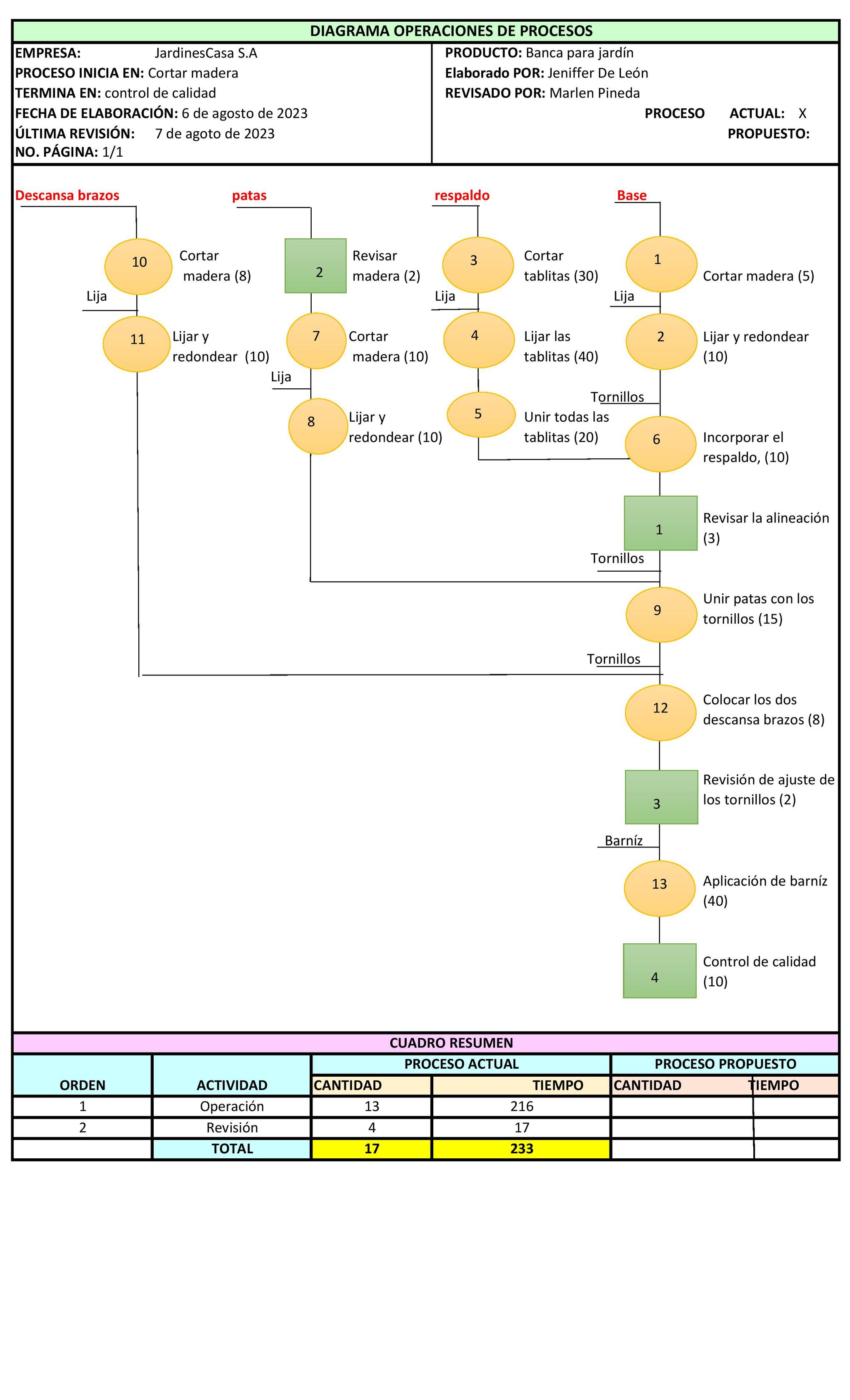

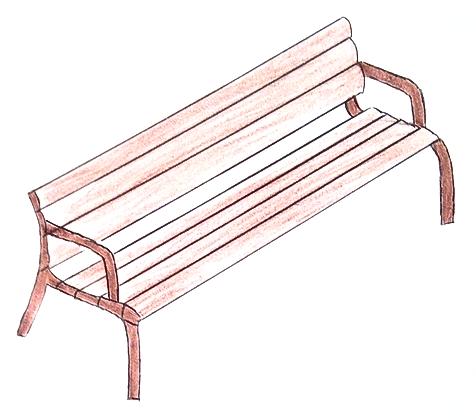

Dibujo de ingeniería
Lista estructurada de materiales
Descripción Código Medidas cantidad Listón de pino L-1 70 * 70 mm 1 Tablas de pino L-2 140*20 mm 4 Tablas de pino L-3 90*30 mm 2 Tornillos C-5 1.5*8 35 Barniz L-9 Galón 1/8 Sellador L-10 Galón 1/8

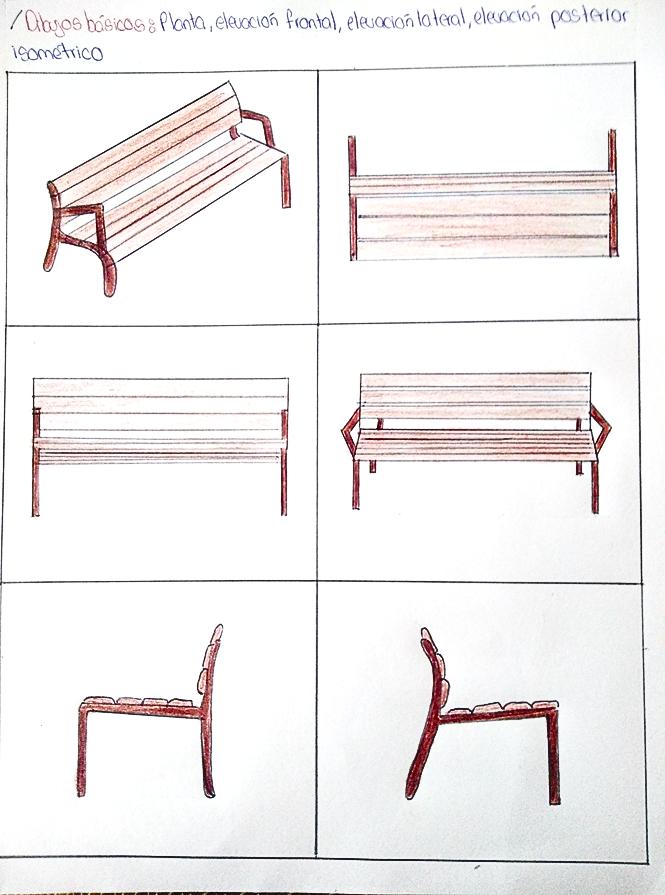

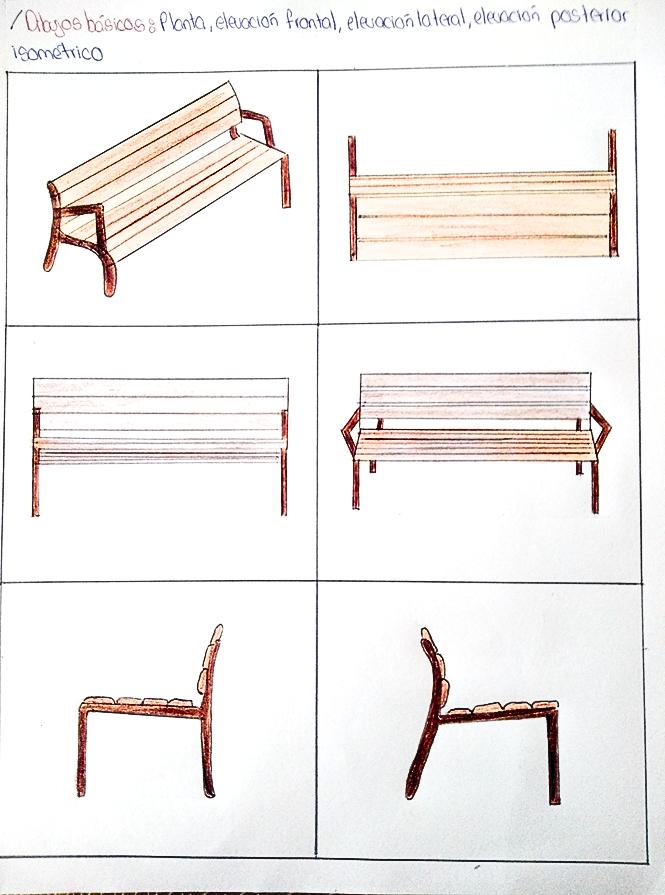

DIBUJOS BASICOS

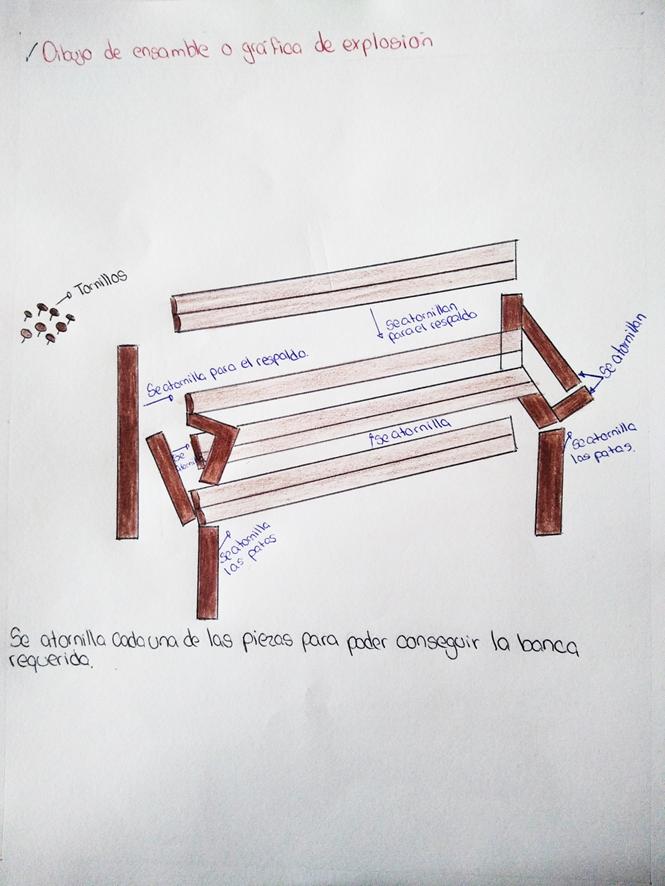

Diagrama de Explosión
Closet
Descripción del producto
El presente es un closet o ropero de madera, el cual se enfoca en el almacenamiento y guardado del ajuar del hogar o artículos varios en su interior, el cual cuenta con estanterías, pero su labor, al igual que cuenta con una zapatera en la parte inferior para garantizar una buena distribución del espacio.
Especificaciones:
El closet es de madera, como ya fue mencionado; cuenta en su interior con cuatro (4) estanterías para una óptima distribución, adicionalmente cuenta con una zapatera en la parte de abajo, su anchura es de ciento veinte (120) centímetros y una altura de doscientos diez (210) centímetros
Uso
Si bien su nombre puede hacer creer que únicamente es para el ajuar, también puede ser empleado para almacenes otros implementos o artículos varios, esto derivado a su falta de una puerta, por lo cual puede ser empleado para decoración de interiores.
Confiabilidad del producto:
Gracias a la alta calidad de los materiales (tipo de madera) se puede asegurar la integridad del mueble, también se asegura su larga duración por la misma calidad, de igual manera se asegura que no se verá afectado por insectos como las termitas debido a su buen sellado posterior a su barnizado
Información adicional
Dos (2) de su cuatro (4) estanterías se encuentran seccionados, esto para una mayor diversificación de organización, pero pueden ser removidas dichas divisiones para agrado del cliente.

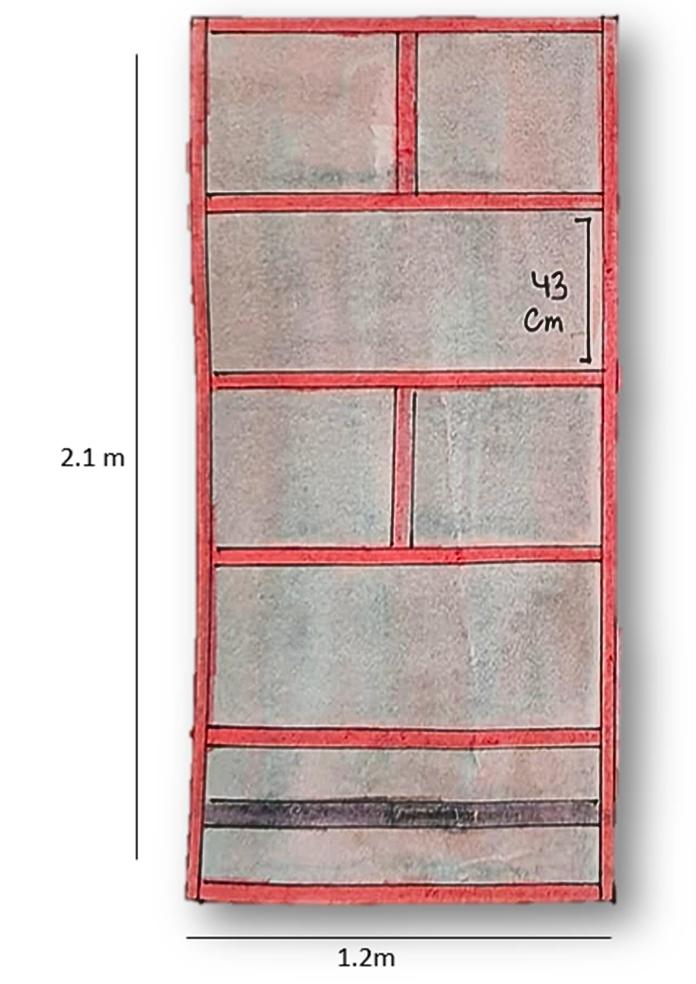

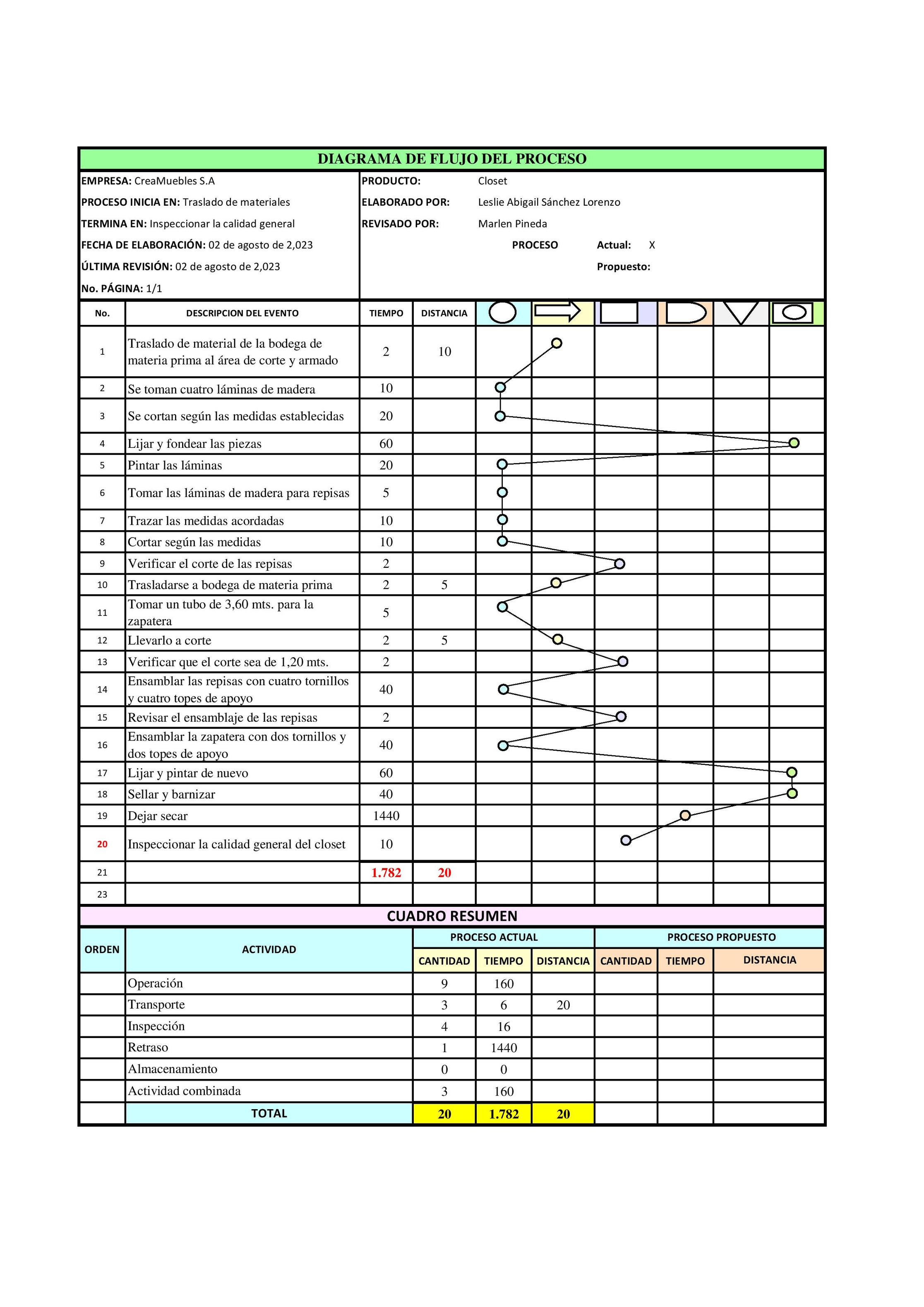

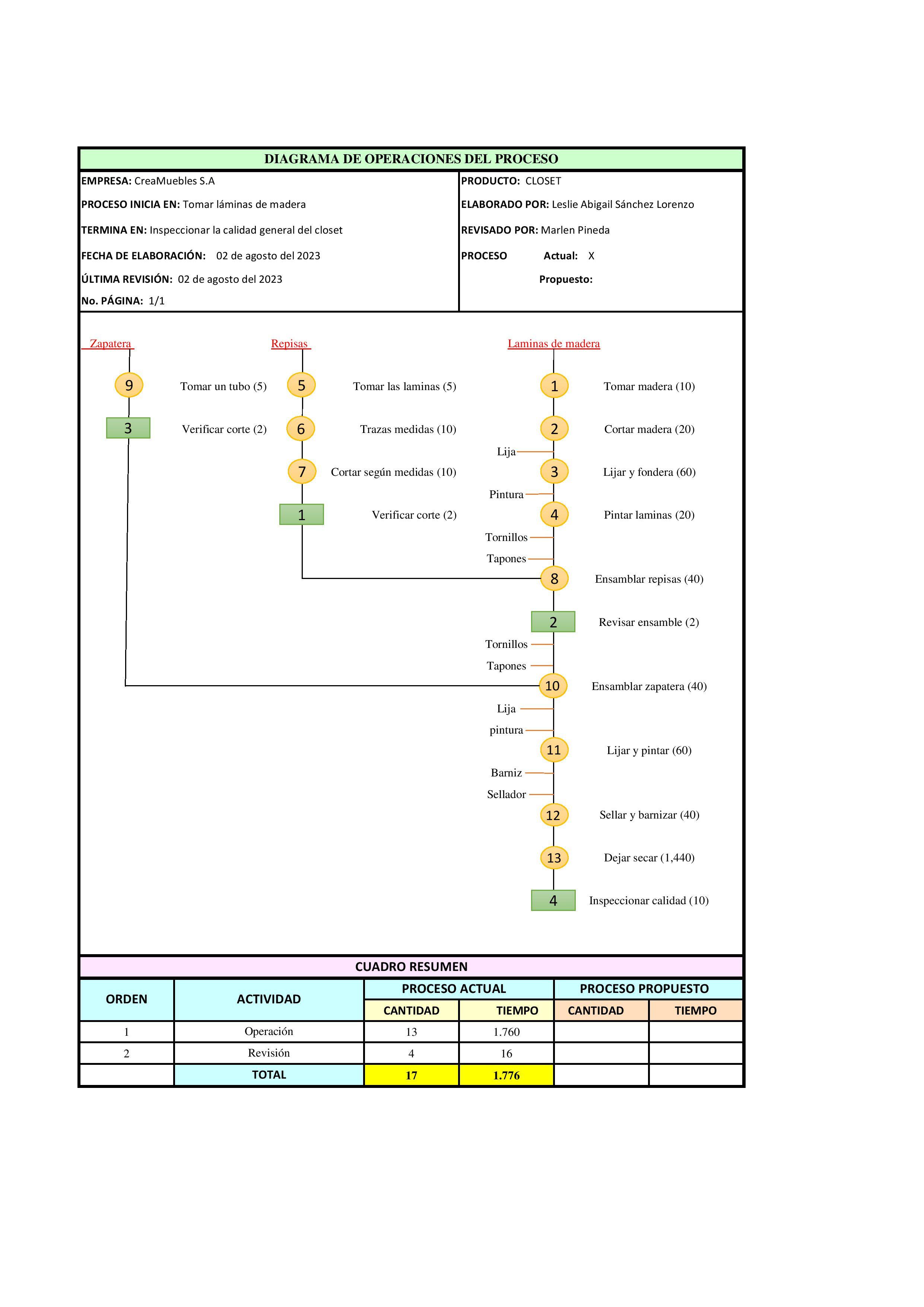

Dibujo de ingeniería
Lista estructurada de materiales
Descripción Código Medidas cantidad Laminas L-1 1 Tornillos T-2 1 Pulgada 58 Tubo de aluminio T-3 1 Barniz B-4 Galón 1/8 Sellador B-5 Galón 1/8 Topes T-6 38

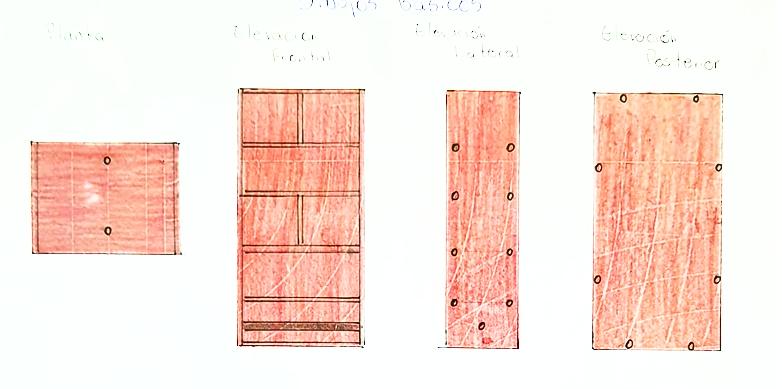

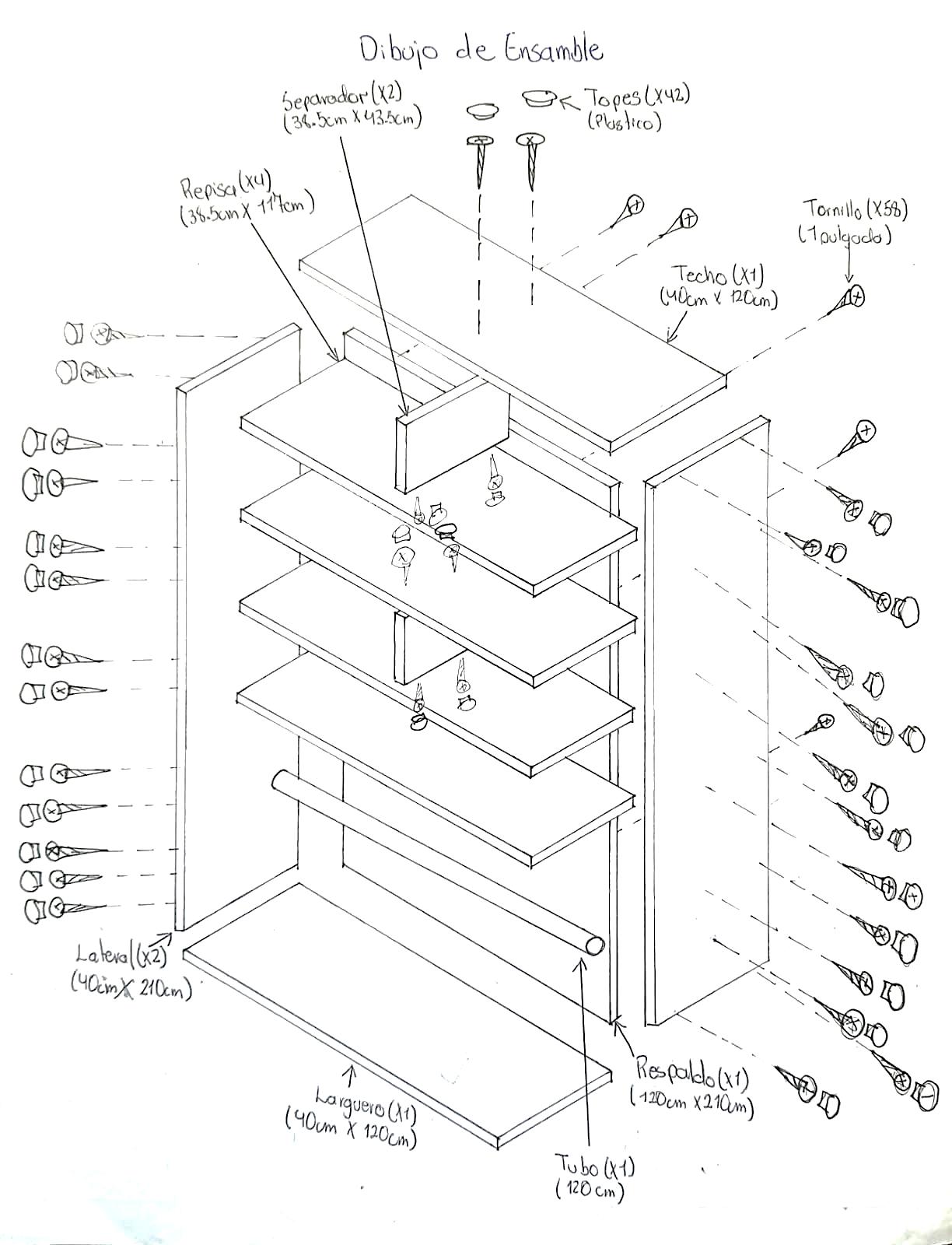

Dibujo de ensamble
