Portfolio 2023 by Leroymarine

PORTFOLIO

Marine Architecte HMONP

2023

Leroy

Projets d’agence

Agence Elleboode Architecture et associés

Rue des Amandie rs

ZA C Charles Renard - Lot A4 c

Le golf

Av enue Roger Salengro

Lotissemen t Albert Alsace Anjou

Av enue Faidherbe

Rue Teddy Riner

ZA C Jean Zay - Îlot H

Agence Arcas

Rue Raymond Losserand

Les

Projets d’étudiante

Habiter

Équipements

jardins Bonapart

Étude de faisabilité Studio AFL Ré-inventer Paris - Concours Pré cision et soucis du détail

Ré-investir les voies ferrées - PFE Proje t urbain

architectural

Proje t

avec l’infrastructure

culturels

numérique le long de s quais

A, Musée national d’histoire argentine Logements Nymphé a 1.3, maison flottante - Concours Habite r la densité - Logements collectifs Couture urbaine - Habitat mixte 4 5 6 8 10 12 13 14 16 18 19 20 22 23 24 24 25 26 27 28 30 32 34 35 36 38 39 40 41

M.N.H.

SOMMAIRE

PROJETS D’AGENCE

ELLEBOODE ARCHITECTURE

L’agence veut concevoir une architecture contextuelle, fonctionnelle et innovante pour améliorer l’habitat au quotidien.

Arrivée en 2016 sein de l’agence pour faire mon année de HMONP, je suis reconduite en CDI à la fin de cette collaboration.

J’y reste six ans avant de chercher à me tourner vers une architecture plus proche de mes convictions personnelles.

Rue des Amandiers

Saint-Maurice 2022

Phase DCE, plans de vente et marché + mission déco des halls

Programme : 39 logements collectifs

SDP : 2520 m2 R+3+2 attiques

Maître d’ouvrage : Sefri Cime

Plan masse DCE

LIMITE DE PROPRIETE BAT B BAT A Vitrage opalescent HAUTEUR MAX 20.00m +70.8 Vitrage opalescent S4 ZINC21% +73.02 ZONE TECHN. 7 +73.57 ZINC27% +74.37 40 VH PARKING 5 Corniche Fixe Fixe 4 TERRASSE LOGGIA LOGGIA LOGGIA 2 2 2 5 6 5 6 5 6 5 5 5 Vitrage opalescent 4 4 Corniche 1 Corniche TERRASSE TERRASSE S4 4 SORTIE DE SECOURS PIETONS Corniche JD +70.8 +70.25 7 ZINC22% ZINC 20% Cheneau ZONE TECHN. +71.6 40 +69.98 +72.75 +72.75 +59.11 +67.21 +64.35 +64.4 1 1 1 2 +55.98 TERRE VEGETALE Niv.fini Rdc+55.8 Niv. terrasse jardin+55.99 826 287 277 82 1472 LIMITE DE PROPRIETE +52.80 RDC Fini 1er ETAGE 2ème ETAGE 3ème ETAGE 1er Sous-Sol +55.80 +58.67 +61.44 +64.21 Faîtage +70.80 Comb.techn. +50.30 2ème Sous-Sol 4ème ETAGE +67.02 25 230 20 262 38 260 27 250 27 250 27 250 31 250 34 94 250 38 JARDIN INTERIEUR COUPE

+52.80 1er 2ème 3ème 1er +55.80 +58.67 +61.44 +64.21 +70.80 +50.30 4ème +67.02 230 20 262 38 260 27 250 27 250 27 254 27 250 3494 +52.8 +50.3 RUE DES AMANDIERS CHAPE 7cm ASSOUR 1cm revêtement 1cm DALLE 24 ASSOUR 1cm revêtement 1cm CHAPE 7cm S1 B03 205 TERRASSE 15 31 30 +55.99 Etanchéité toute hauteur D13 PIED DE RAMPE PIED DE RAMPE PLACE 43 PLACE 46 CIRCULATION CIRCULATION PENTE 5% Niv. accès parking +54.74 255 20 205 Recharge béton D13 S4 30 35 15 250 TERRASSE +58.86 Corniche 1 205 30 170 50 38 262 10 S4 200 210 30 BALCON +61.58 10 S4 200 210 30 20 BALCON 101 Corniche 1 +64.35 101 15 S4 200 205 30 101 24 +67.21 prolongement terrasse 35 15 TERRASSE +58.86 205 30 101 10 S4 150 210 30 LOGGIA +61.58 10 150 210 30 20 LOGGIA 101 +64.35 101 150 24 10 101 150 210 30 S4 +67.21 Corniche 1 Corniche 1 +69.98 +69.98 70 250 31 250 27 250 27 250 250 38 262 85 20 205 COMBLES PERDUS B11 B12 B13 ENTREE SEJOUR CUISINE CUISINE SEJOUR B21 B22 B23 ENTREE SEJOUR CUISINE CUISINE SEJOUR B31 B32 B33 B41 B42 SEJOUR CHAMBRE 03 ENTREE CUISINE Faux-plafond Pierre naturelle-type Rosal Real de SOLANCIS Zinc prépatiné Quartz-Zinc Enduit taloché fin-blanc type 49 Blanc de la côte de PRB Légende des matériaux Serrurerie thermolaquée gris vert RAL 7033 - barreaudage vertical Volets battants Alu- gris vert RAL 7033 Enduit ton pierre type 26 Azay le rideau de PRB Menuiseries extérieures mixtes en bois et Aluminium RAL 7009 7 5 6 LOCAL JARDIN RDC+55.8 +58.67 +61.44 +64.21 +67.02 +51.95 +52.8 +50.3 +49.7 S5 30 D6'' D2' D3'' D5 Faux-plafond CTBX Charpente bois

Kp 20/25 Pd 200/250 Ps 20/25 Pd 200/250 Ep. TV +80cm Ep. TV Ep. TV Ep. TV +50cm Ep. TV +50cm Ep. TV +50cm Ep. TV +80cm Ep. TV +50cm Ep. TV fosse d'arbre +80cm Ep. TV fosse d'arbre +80cm Ep. TV +50cm Ep. TV (objectif) +50cm (variable en fonction de la rampe) Cheminement du jardin Kp 20/25 Kp 20/25 Pd 200/250 Pa 20/25 Canniveau dans (56.22) (56.04) (55.98) (55.96) (56.59) (55.98) (55.97) (55.80) (55.93) (55.98) (55.80) (55.79) (55.79) (55.31) (55.21) (55.13) (55.13) (55.56) (55.39) (55.38) (55.65) (55.85) (56.08) (55.60) (55.01) (54.95) (54.91) (54.68) (54.60) (54.74) BI Rue des Sureaux Rue des Saules Stationnements Stationnements Stationnements Stationnements Stationnements Contre-fruit du mur Tracé présumé Tracé présumé Tracé présumé Barrière Barrière Barrières Soubassement ParcellesectionCn°221 ParcellesectionCn°223 ParcellesectionCn°278 ParcellesectionCn°255 Parcelle section C n°289 section C n°224 (R+2+Ssolprésumé) Panneau d'affichage Plaques Plaques Plaques Contrefort Contrefort Contrefort Contrefort Bordure Espace vert Bornes anti-franchissement Bornes anti-franchissement Plaque Plaque Potelet Potelet Avaloir Avaloirs Avaloirs Rampe 45cm env. 40cm env. Ø 40cm env. Descente d'eau (RDC présumé) Mur relevé RDC n°5 n°7 n°3 Bis Plaque Cour présumée Jardin présumée Jardin présumée ParcellesectionCn°131 (54.58) (54.61) (54.62) (54.74) (54.55) (54.53) (54.50) (54.47) (54.46) (55.98) (54.80) (54.49) (54.60) (55.06) (55.45) (56.11) (54.77) 3 4 5 10 11 Limite dessinée par application cadastrale, non définie contradictoirement et non garantie Alignement à valider par les services techniques Alignement valider par les services techniques Parcelle Limite dessinée par application cadastrale, non définie contradictoirement et non garantie Limite dessinée par application cadastrale, non définie contradictoirement et non garantie Limites dessinées par application cadastrale, non définie contradictoirement et non garantie section C n°299 Parcelle Parcelle section C n°297 Parcelle section C n°252 Rampe Rampe Tracé présumé 8 6 13 (54.66) (55.15) (55.52) (56.16) Alignement à valider par les services techniques Tracé présumé Tracé présumé Tracé présumé Limite dessinée par application cadastrale, non définie contradictoirement et non garantie Rue des Amandiers (54.65) (54.58) (53.87) (56.14) (56.11) (56.11) (56.10) JD JD VB VB ASC. A ASC. VH BAT Rdc BAT Rdc CHAMBRE 02 CUISINE DGT P80 SEJOUR 30.62 m² B03 B06 SDE m² APPT 3P CUISINE 01 39.81 P80 01 SEJOUR CHAMBRE m² APPT 2P VB/VH 152+344 Distance porte palière dernière porte Distance escalier dernière porte palière1143+357 1653 2918 146 151 1501 360 1417 1250 251 121 1421 1474 445 418 1664 2159 454 48 200 R+1 JARDIN Accès parking RAMPE 5.8% sur 4.95m SEJOUR WC B05 SEJOUR P80 +55.78 Accès bât P80 HALL BAT A +55.98 Accès bât VH VH VH PK -2 103 255 34 120 111 210 552 362 368 118 120 145 20 14 1221 209 234 59 65 18 20 14 417 130 120 126 130 305 165 10 206 130 143 320 233 284 482 240 195 46 363 285 SORTIE DE parking TERRASSE Grille+Haies h=120 cm JARDIN Grille+Haies h=120 cm Grille+Haies -5% DE SURFACE -5% DE SURFACE -5% SORTIE DE SECOURS 3P Pare-douche porte 30dm² PASSAGE LIBRE POMPIER 800 800 RAMPE 5% sur 5.00m 2.21 m Seuil 20cm Seuil 20cm carrelage carrelage Limite Limite carrelage carrelage RJ TV TV RJ 350 232 DISTANCE EXISTANTE VH VH 30 119 grillagée grillagée ht=1.20m grillagée ht=1.20m Clôture max SOLANCIS Canniveau dans pierre trouée JD JD Edicule ASC. A Edicule ASC. BAT A R+4 BALCON R+3 TERRASSE 1125 1584 1250 1664 hors BAT B R+4 TERRASSE TECHNIQUE 95 1150 200 1350 1428 203 1310 1270 1074 193 331 1061 1150 100 251 150 80x80 BAT B R+5 413 893 87° 1351 150 1074 2338 249 514 96 1128 346 552 362 507 148 507 200 150 150 180 418 110 200 2156 2159 DEBORD CORNICHE CORNICHE CORNICHE CORNICHE Pente Pente 21% Pente 27% 17% Pente 13% 10% Pente 11% Pente 22% Pente 20% Egout Egout +69.98 Egout +72.75 +69.98 3.2 3.2 3.3 3.3 3.1 3.1 Partie à caler après relevé effectué suite à démolition SAINT-MAURICE 94 410 Saint ET DEUX NIVEAUX 5 - 7 Rue MAITRE D'OUVRAGE 20 Place de Catalogne 75014 Paris Tel 0 800 715 730 BUREAU DE CONTRÔLE SOCOTEC 11, allée Rosa Luxemburg BP 70234 Eragny Tel 01 34 48 30 BET STRUCTURE BIM INGENIERIE 28, rue des Graviers 78600 Maisons Laffitte PAYSAGISTE Atelier Format Paysage 54 avenue Lénine 94250 Gentilly Tel 01 83 35 32 95614 CERGY PONTOISE SCCV SAINT MAURICE

EST 3.2

Coupe DCE

APPLIQUE type EVITA wall de KUNDALINI

PLAFONNIER type BAHIA de FOSCARINI

HALL A :

PLAFOND : - Faux-plafond acoustique suspendu PLATRE + PERCEMENTS ACOUSTIQUES TYPE GYPTONE LINE ou équivalent

- REVETEMENT STRATIFIE Noisetier naturel de POLYREY (dito revêtement mural)

MURS: - REVETEMENT STRATIFIE Noisetier naturel de POLYREY

- REVETEMENT MURAL DECORATIF type ELIZA 05 de LUTECE DEVELOPPEMENT

SOL: PIERREType BRANCO CLASSICO de SOLANCIS + PLINTHES dito sol

BOITES AUX LETTRES type courriel de RENZ

ECLAIRAGE: LED ET PLAFONNIER

PLAFONNIER type BAHIA de FOSCARINI

Banquette avec coussins type velour

ETAGES - PARTIES COMMUNES B

PLAFOND : - Faux-plafond acoustique suspendu PLATRE + PERCEMENTS ACOUSTIQUES TYPE GYPTONE LINE ou équivalent

MURS: - REVETEMENT STRATIFIE Noisetier naturel de POLYREY

- REVETEMENT MURAL DECORATIF type ELIZA 05 de LUTECE DEVELOPPEMENT

- REVETEMENT MURAL DECORATIF type ELIZA 03 de LUTECE DEVELOPPEMENT

SOL: MOQUETTE U3P3 type AQUA Cendre 771 de BALSAN

+ PLINTHES EN MEDIUM A BORD ARRONDI HT 10cm

ECLAIRAGE: APPLIQUES ET PLAFONNIER

PORTES PALIERES ET ENCADREMENT : STRATIFIE noisetier naturel de MALERBA

MURS REVETEMENT MURAL DECORATIF Stratifié Eliza 05 Eliza 03

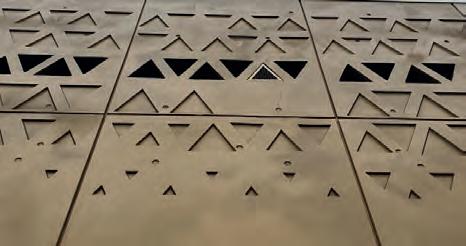

SIGNALETIQUE étage rétro-éclairée Tôle métallique découpée

POIGNEE porte palière de CADAP UR5356/72V - inox brossé avec rosace carrée 485R74/72V

SOL

SONNETTE porte palière à encastrer de SONNETTEDECO Acier inoxydable 51220

7 1 2 3 45678 9 10 11 12 1617 CS P90 ASC. A A01 3P BAT ARdc A-03 A02 1P F60A3 Seuil: 20cm HALL BAT A CS P100 20 285 20 20 305 165 207 18 122 16 2 20 135 7 143 16 20 285 18 58 20 530 7 40 18 27 18 130 18 18 40 18 432 16 18 170 10 54 10 16 229 18 CS RP BAL 3X3 DONT AFFICHAGE 8 logements 10 18 16 55 10 13 14 15 71 64 30 30 16 119 201 39 Canniveau dans pierre trouée A B TAPIS BROSSE ENCASTRE dans cadre laiton chromé DIGICODE Type BRANCO CLASSICO de SOLANCIS 80x80 et 40x80 cm D C D C LOCAL VELOS NICHE Revêtement plafond stratifié type POLYREY Noisetier naturel Faux-plafond acoustique suspendu stratifié Revêtement mural type POLYREY Noisetier naturel Faux-plafond acoustique suspendu Revêtement mural type LUTECE développement Revêtement mural type LUTECE développement Eliza 05 stratifié Encadrement porte type POLYREY Noisetier naturel B Signalétique rétro-éclairée Tôle découpée VB Oeuvre céramique Eclairage par plafonnier BAHIA de Foscarini Eclairage par LED Banquette avec coussins bois dito stratifié Miroirs découpés x4 PIERRE VIDEOPHONE 18 stratifié type POLYREY Noisetier naturel Revêtement plafond stratifié type POLYREY Eclairage par LED Eclairage par LED Eclairage par plafonnier BAHIA de Foscarini Eclairage par plafonnier BAHIA de Foscarini rainuré type Topakustik rainuré type Topakustik dans faux-plafond dans faux-plafond Plan sécu BAL typeCOURRIEL de RENZ RAL1013MS Ton pierre mat sablé

VITREES OSSATURE + BÂTON DE MARECHAL ALU ACIER THERMOLAQUE

PORTES

MURS REVETEMENT Stratifié MURAL DECORATIF SOL ET PLINTHES Menuiseries hall RAL 7009

Eclairage par plafonnier BAHIA de Foscarini 20-dm² VB 20-dm² VH 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 28 91 CS P90 1 BANDE PODOTACTILE 20-dm² VB ASC. B BAT BR+1 B15 4P B16 2P CHAUFF-80 EDF-73 EAU-70 B11 2P B12 3P B13 2P B14 4P 18 130 40 18 20 128 30 128 20 160 20 40 130 18 7 36 20 51 285 20 20 160 20 40 130 18 18 657 18 8 7 40 7 8 130 20 135° 135° 135° 206 111 135° 18 18 87 57 18 87° 18 18 130 18 18 130 18 57 7 8 18 130 18 128 30 128 20 1 20 50 20 185 20 80 78 40 7 18 1 20 57 42 5 70 5 73 5 40 5 18 1274 18 80 18 91 73 40 7 +58.67 VH PK -2 VH PK -1 16 41 16 64 SG-40 FO-40 VMC 40 7 50 stratifié Revêtement mural type POLYREY Noisetier naturel stratifié Encadrement porte type POLYREY Noisetier naturel Eclairage par applique EVITA wall Kundalini Revêtement de sol MOQUETTE type AQUA Cendre 771 de Balsan Revêtement de sol MOQUETTE type AQUA Cendre 771 de Balsan Revêtement plafond stratifié type POLYREY Noisetier naturel Eclairage par applique EVITA wall de Kundalini 05 Revêtement mural type LUTECE développement Eliza 03 Revêtement mural type LUTECE développement Eliza 03 Revêtement mural type LUTECE développement Eliza 05 Revêtement mural type LUTECE développement Eclairage par applique EVITA Kundalini Signalétique rétro-éclairée Tôle découpée 30 105 10 Joints creux Logt 214 Sonnette Faux-plafond acoustique suspendu 230 15 15 20 Principe de porte de logt et encadrement Porte en stratifié Noisetier naturel Type MALERBA - Gamme Elan 380 380 380

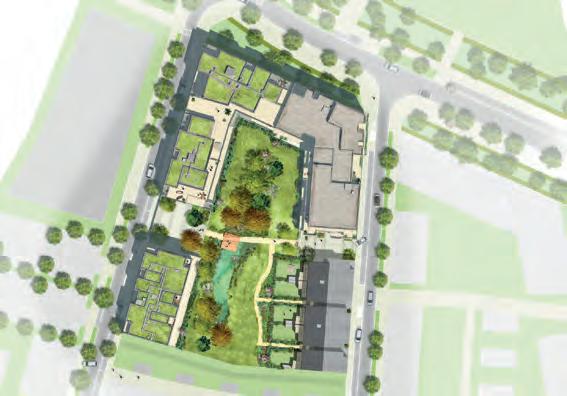

ZAC Charles renard - Lot A4c

Saint-Cyr-L’Ecole 2021

Phase DCE, plans de vente et marché

Programme : 42 logements collectifs + 10 logements individuels

SDP : 3480 m2

Maître d’ouvrage : BNP Paribas immobilier

Entre les bâ�ments B et C se situe une faille toute hauteur respectant le schéma urbain mis en place par des percées visuelles est-ouest. Ce�e «coulisse» permet de rendre visible le jardin central depuis l’espace public.

pleinement proter des espaces extérieurs.

Le couronnement

Un niveau d’« a�que » blanc, pour le collec�f D et E, couronne le bâ�ment. Les logements individualisés F, G et H sont coiﬀés de toitures en zinc.

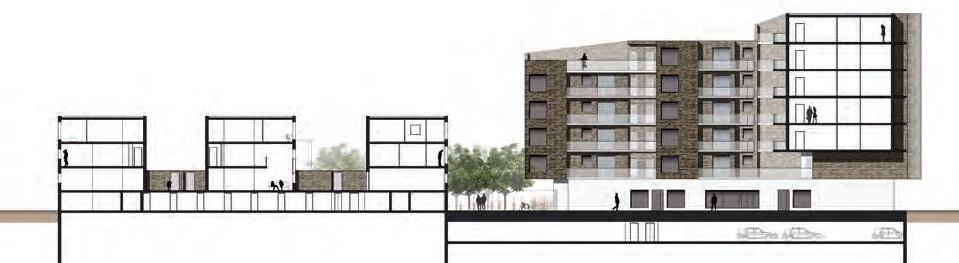

Coupe DCE sur logements individuels

Certications et label : RT 2012 NF HABITAT HQE Coût de l’opération : 6 237 K€ Plan masse PC Poteau béton LIMITE DE PROPRIETE RUE MARCEL DASSAULT BAT G RDC Niv. parking 1er ETAGE 2ème ETAGE 3ème ETAGE 233 250 27 250 250 37 +121.90 +124.72 +130.26 Toiture +134.27 +134.94 +135.28 +133.26 +121.73 +133.26 Egoût +134.27 Faîtage Faîtage +130.54NGF 881 1254 15.6% Faîtage +131.29NGF JARDIN maison Pergola +127.98NGF +124.72 20 +124.87 S1 105 50 E1 22 +124.87 S1 105 50 E1 267 Couvertine alu Caillebotis +121.90 CIRCULATION PLACE PLACE NIV.0 PARKING A1 MAISON G01 MAISON G02 R+1 R+2 R+3 Faux-plafond Salle de bain Placard Chambre Salle de bain 1 Placard Chambre 250 250 13 254 31 300 Couvertine alu 252 205 205 15 C3 C3 Faux-plafond 110 15 13 188 20 110 250 205 110 30 110 250 Chape 6 cm Revêtement de sol cm Panneau métal perforé ABRIS de jardin TERRASSE D 4 4 1 +130.26 250 27 250 20 50 Faux-plafond D1 D12 Pergola métallique thermolaquée beige doré RAL 1036 81° 99° 94° Panne faîtière 181 110 167 167 205 22 267 940 1249 23 494 364 332 145 50 D18 20 27 250 13 254 COMMUNE DE SAINT-CYR-L'ECOLE CONSTRUCTION DE LOGEMENTS ZAC CHARLES RENARD LOT A4c MAITRE D OUVRAGE: BNP PARIBAS IMMOBILIER 167 quai de la Bataille de Stalingrad Tél 01 65 55 26 01 BUREAU DE CONTROLE FLUIDES THERMIQUE Tél 01 85 39 09 24 KEREXPERT ALPHA CONTROLE M. BIRANE VRD URBACITE AMENAGEMENTS Mme. ROULLIN Marion Coupe transversale

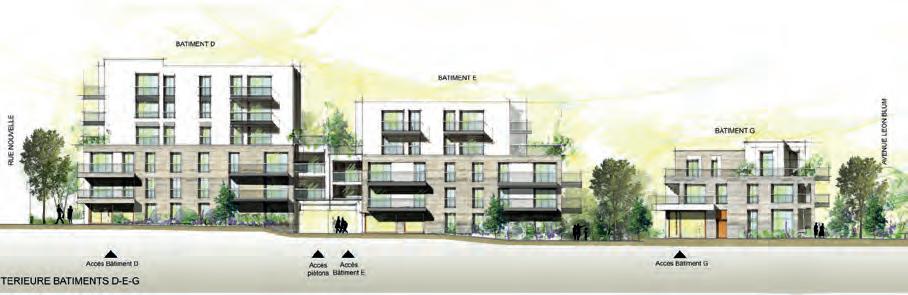

BAT E - R+4 BAT D - R+4 BAT D - R+4 LEGENDE MATERIAUX Pierre collée, teinte greige 10 Pierre collée, teinte greige type ROCAMAT Bleu de Lignières Anti-graffiti mat Panneau type "Fundermax", Kontra MATERIAL (Bâtiments D et E) Enduit gris gratté fin type PRB Fecamp (Bâtiments intermédiaires, F G H) Enduit blanc lissé, RAL 000 Panneau métal perforé thermo-laqué, beige doré, RAL 1036 Habillage en tableau, métal Menuiserie bois Menuiserie métal (hall), beige doré RAL 1036 Garde-corps, serrurerie métallique thermo-laquée, blanc RAL 000 Toiture zinc Panneau métal perforé 1er ETAGE 2ème ETAGE 3ème ETAGE 49 250 27 250 250 +124.21 +126.98 +129.75 4ème ETAGE 27 +132.52 300 Toiture 44 +135.96 +136.09 57 LIMITE DE PROPRIETE Accès piétons Accès parking 5 RDC Niv. parking 1er ETAGE 2ème ETAGE 3ème ETAGE 233 49 250 27 250 27 250 37 +121.90 +124.72 +127.49 +130.26 Toiture +134.27 +134.94 +135.28 +133.26

+124.70 +121.88 Accès logts G/H +122.01 +121.48 Accès logts G/F +124.70 +124.70 +123.13 +131.29 Faîtage +131.29 Faîtage +131.29 Faîtage +131.73 Faîtage 10 +130.89 Egout 10 Toiture zinc +134.94 Ouverture Park. Claustras métalliques beige doré RAL 1036 COEUR D'ILOT PASSAGE Poteau béton 10 10 10 3 4 3 3 3 4 4 4 4 4 4 3 3 3 1 1 1 1 1 1 Accès logts F +130.54 Faîtage +130.36 Faîtage +130.54 Faîtage +130.36 Faîtage +130.36 Faîtage +130.54 Faîtage 10 7 7 7 7 7 9 9 9 852 1129 932 TOITURE 11.79% TOITURE TOITURE TOITURE TOITURE TOITURE PENTE25.06% TOITURE BAE +121.73 83° 107° 147° 107° 76° 147° 74° 106° 4 ELEC ELEC Coffret Coffret 20 66 25 20 25 66 46 41 ELEC 20 57 20 DATE 01 déc. 2020 INDICE MODIFICATIONS SAINT-CYR-L'ECOLE ECH. COLLECTIFS DCE MAITRE D OEUVRE: ELLEBOODE architecture 75005 PARIS STRUCTURE 2R INGENERIE Tél 06 87 03 55 70 PAYSAGISTE SYMBIOSIS 5.2 1/50 la rue Marcel Dassault

BAT F BAT G BAT H

BAT D - R+4

Coupe DCE sur logements collectifs et parc

9 LIMITE DE PROPRIETE

+120.89 NIV.0 PLACE PLACE CIRCULATION PARKING BD GERORGES-MARIE GUYNEMER Muret en 25 Etanchéité toute hauteur 273 42 mini Habillage en tableauIsolation Cf. Etude thermique Isolant sous chape Cf. Etude thermique +124.21 APPT D127 Séjour APPT D125 Séjour Entrée D136 D236 D336 D436 R+1 R+2 R+3 R+4 G1 283 23 13 205 30 20 205 TERRASSE APPT D227 Séjour APPT D327 Séjour APPT D427 Séjour APPT D225 Séjour Entrée APPT D334 Chambre Dégagement APPT D434 Chambre Dégagement PLACE PLACE CIRCULATION PLACE DOUBLE G1 G1 30 20 205 30 20 BALCON S1 105 BALCON 5 4 S1 G1 205 30 +135.59 Acrotère 20 TERRASSE TECHN. VEGETALISEE Garde-corps de sécurité Garde-corps de sécurité D6 64 D8' D1 Pierre collée S2* TERRASSE 2 S2 D1 Panneau métal perforé D1 S1 105 2 S2 D1 105 4 JARDIN SUR PARKING 1499 27 250 250 CIRCULATION CIRCULATION CIRCULATIONIsolation Cf. Etude thermique D A L L E 103 Drain S3 S3 RDC HALL D - Fini 1er ETAGE 2ème ETAGE 3ème ETAGE 272 49 250 250 250 +124.21 4ème ETAGE 27 250 Toiture +135.59 57 205 42 30 205 42 30 205 42 30 205 64 283 42 185 92 235 42 235 376 292 205 42 30 205 42 30 205 42 30 205 315 242 92 130 147 462 36 105 42 185 92 235 464 1109 VH +126.55NGF 19 250 250 49 30 205 20 30 205 20 30 205 20 30 205 23 13 250 27 250 250 250 49 +125.00 40 +125.00 COMMUNE ZAC CHARLES RENARD MAITRE D OUVRAGE: BNP PARIBAS 167 quai de la Bataille 92 867 ISSY-LES-MOULINEAUX BUREAU DE CONTROLE FLUIDES THERMIQUE Tél 01 85 39 09 24 KEREXPERT ALPHA CONTROLE M. BIRANE VRD Tél 01 69 71 85 58 URBACITE AMENAGEMENTS Coupe

Plan R+1 DCE

COEUR D'ILOT PROPRIETE PASSAGE LIMITE DE PROPRIETE BD GERORGES-MARIE GUYNEMER RDC HALL D - Fini 1er ETAGE 2ème ETAGE 3ème ETAGE 272 49 250 27 250 250 37 +121.00 +124.21 +126.98 +129.75 4ème ETAGE 27 +132.52 300 Toiture 44 +135.96 +136.09 57 BAT D - R+4 BAT E - R+4 136.09 Acrotère 135.59 Acrotère 136.09 Acrotère JD JD Fixe métallique Pare-vue perforé Fixe Panneau métal perforé Panneau métal perforé Pare-vue Accès hall E Accès hall D VB PARKING Panneau métal perforé Couvertine alu 8 8 1 1 1 1 2 2 2 2 2 2 2 2 2 2 2 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 5 5 5 5 Habillage en tableau métallique 6 6 6 6 6 6 6 6 6 6 6 6 Habillage en tableau métallique 6 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 9 9 9 9 9 9 9 9 9 9 9 9 9 9 +121.32 +121.32 +120.94 VB PARKING béton 1515 659 287 92 235 185 235 299 287 92 235 235 42 185 347 701 BALCON BALCON BALCON BALCON BALCON BALCON BALCON BALCON TERRASSE TERRASSE TERRASSE TERRASSE VB palière A N D E U + 3 cm BALCON TP 9 VB palière S3 Bleu de Lignières 337 42 185 92 235 42 185 109 272 1118 99 206 337 42 185 92 235 42 235 319 Coffret D-07 apport volontaire apport volontaire 119.52 119.52 119.08 119.08 CHAMBRE CHAMBRE1 ENTREE SDB DGT P80 ENTREE DGT CHAMBRE1 P80 DOUCHE-HAND-120X90 CHAMBRE2 SEJOUR CUISINE SEJOUR CUISINE TERRASSE1 TERRASSE TERRASSE2 CHAMBRE1 ENTREE Park. CAGE E 1er étage CAGE D 1er étage TERRASSE +124.21 NGF VH Parking 3.98 m DOUCHE-HAND-120X90 SEJOUR CUISINE CHAMBRE1 SEJOUR DOUCHE-HAND-120X90 SDB DOUCHE-HAND-120X90 LOCAL Poussettes Chauff. ELEC Chauff. TERRASSE CUISINE SEJOURSEJOUR SDB CHAMBRE1 ENTREE TE DOUCHE-HAND-120X90 P80 2.75 Distance VB/VH 20-dm² VH Distance 461VB/VH PoussettesLOCAL distance escalier 11.85m distance escalier 9.10m SEJOUR 152 40.91m² APPT D127 64.36m² APPT D131 39.75 APPT D124 30.79 APPT1P D125 64.38APPT3P D136 20.28m² 10.48m² 12.29m² 5.96m² 12.79m² 16.58m² 9.42m² 11.27m² 25.77m² 11.40m² 5.31m² 6.77m² 3.59m² Parevue Muret soutènement Muret soutènement RP RP RP 2.50m plein All:+/-65cm All:+/-65cm All:+/-65cm 180 All:+/-65cm Seuil:+/-15cm S2* Seuil:+/-15cm Seuil:+/-15cm Seuil:+/-15cm Seuil:+/-15cm Seuil:+/-15cm Seuil:+/-15cm 298 120 157 130 120 380 190 423 521 20 280 236 156 412 1281 313 384 290 240 16 410 18 274 232 130 515 242 263 242 252 170 158 140 171 109 341 185 136 134 ENTREE Caillebotis Caillebotis Caillebotis Caillebotis Caillebotis 25 Panneau perforé 4.53m² niveausupérieur Emprise supérieur Emprise balcon niveau supérieur Emprise supérieur Emprise balcon niveau supérieur 5.09m² Escalier métallique Escalier métallique Escalier métallique Escalier métallique Escalier métallique +122.29NGF +124.36NGF Poteau béton Poteau béton 3.4 3.3 3.3 3.1 3.1 3.2 3.2 3.4 3.4 Seuil:+/-15cmCaillebotis 5.53m² 2244 714 498 20 22 152 483 20 1546 2 282 282 2086 2 284 428 2574 495 1093 180 148 1175 108 108 340 102 9224 122 108 108 108 101 9224 118 108 108 111 658 662 130 658 658 132 661 156 1706 193 90 47 90 139 90 55 156 55 180 306 60 168 180 64 180 230 240 43 52 90 141 117 90 76 209 90 55 156 55 90 139 23 90 175 90 53 162 90 63 90 134 53 60 275 180 150 90 178 90 207 210 52 1650 440 394 815 319 72 90 306 240 355 90 215 210 277 313 180 36 325 15 28 90 308 75 240 189 270 137 911 426 886 2085 150 40 25 105 242 105 138 240 368 186 554 186 22 491 20 485 22 20 485 22 152 156 40 340 88 88 340 48 150 132 152 42 340 103 103 340 42 152 132 150 40 340 89 340 102 340 340 340 370 187 101 24 101 187 374 130 369 101 24 101 370 132 386 1344 130 1340 132 683 295 Habillagemétallique Habillagemétallique Habillage métallique Habillage métallique Emprise parking VB Parking 0.68 m VB0.68Parking 123.17Brut123.31Fini 124.08Brut124.36Fini de124.08BrutFinià15.50124.50 +126.55NGF DATE 01 déc. 2020 INDICE DATE MODIFICATIONS COMMUNE DE SAINT-CYR-L'ECOLE ECH. CONSTRUCTION DE LOGEMENTS COLLECTIFS DCE ZAC CHARLES RENARD LOT A4c ET INDIVIDUELS EN ACCESSION MAITRE D OUVRAGE: BNP PARIBAS IMMOBILIER 167 quai de la Bataille de Stalingrad 92 867 ISSY-LES-MOULINEAUX Tél 01 65 55 26 01 MAITRE D OEUVRE: Tél 01 44 34 44 34 ELLEBOODE architecture 26, rue Berthollet 75005 PARIS ET DE DEUX PARKING BUREAU DE CONTROLE FLUIDES THERMIQUE STRUCTURE Tél 01 85 39 09 24 KEREXPERT 2R INGENERIE Tél 06 87 03 55 70 ALPHA CONTROLE Tél 06 16 34 55 15 Mme JARADEH M. BIRANE M. LEPAPE VRD Tél 01 69 71 85 58 URBACITE AMENAGEMENTS Mme. ROULLIN Marion PAYSAGISTESYMBIOSIS 9.1 1/100 PLAN D'ENSEMBLE DU R+1

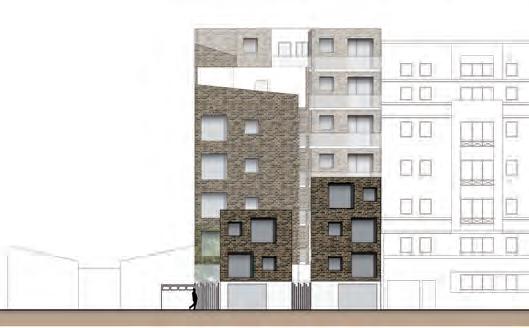

Façades rue DCE

Mission

Programme

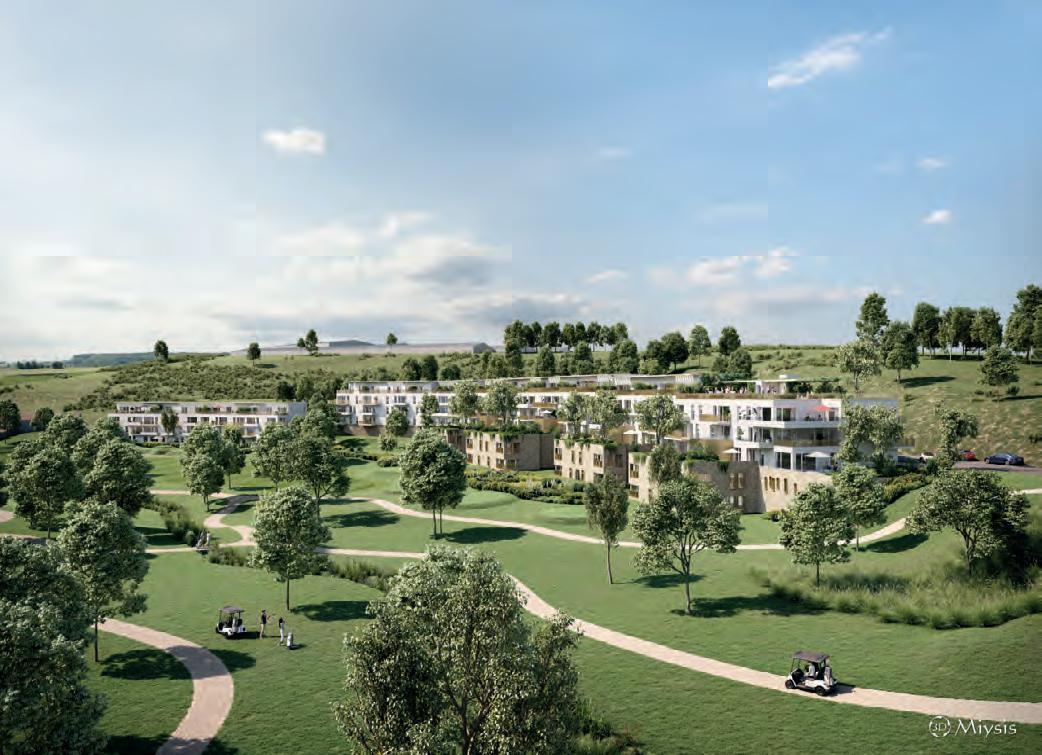

Le golf

Thiverval Grignon

2020

Certi

DCE et plans de vente

Programme : 153 logements collectifs

SDP : 9360 m2

Maître d’ouvrage : Crédit agricole immobilier

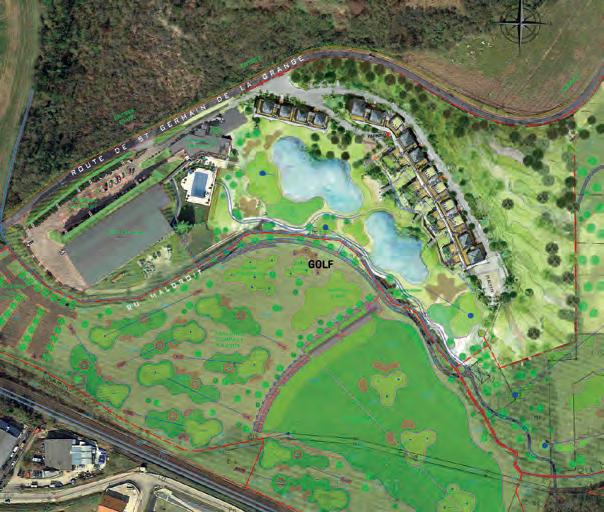

Le site est situé en contrebas d’une colline végétalisée dont le dénivelé fait la particularité.

L’option urbanistique du projet est de confirmer le caractère verdoyant et de créer une véritable ceinture végétale.

Ainsi, le parti pris est de ne pas contrarier le site.

Ainsi, le par pris est de ne pas contrarier le site.

ments remplacent les chalets en bois existants, abandonnés et en très mauvais états.

Toutes les disposi ons prises par le projet conrment et embellissent les qualités existantes : -Implanta on au niveau existant de la plateforme. Conception

SHAB: 8 702 m2 SDP: 9 358 m2

cations et label : Coût de l’opération 12 311 K€ Plan masse esquisse Coupe transversale DCE 82.23 82.44 85.16 85.38 85.42 86.08 86.18 87.57 89.34 900 +86.13 RDJ-1 PARKING +83.01 26 247 Local TGBT SAS Accès hall bat 4 +91.65 R+2 BAT 4 210 10 30 +86.11 Accès Hall Bat 4 F-Plafond Acoustique +86.13 Bâtiment 4 Hall Bat 4 RDC BAT 4 Chambre 02 Logt-140 62 108 50 +88.89 R+1 BAT 4 102 108 10 30 +94.41 R+3 BAT 4 +94.60 +97.35 +98.35 Chambre 01 Logt-340 Chambre 02 Entrée Terrasse 20 30 210 14 23 15 260 26 20 250 20 25 100 52 230 46 250 26 250 100 20 14 26 26 30 26 20 230 23 15 260 26 44 250 26 250 26 250 26 249 15 23 15 260 26 40 20 10 210 20 24 175 172 104 172 104 170 105 222 1224 +95.60 VOIE D'ACCES 83.44 Chambre 02 Logt-041 WC Entrée Partie Accès Local Vélos Entrée SDB Chambre 01 Chambre 02 Logt-240 Entrée SDB Chambre 01 109 61 250 26 250 26 250 52 260 26 260 26 269 10 210 66 208 279 1401 Clôture en grillage H 120 cm 80.47 RDJ-1 RDC 1er étage 2éme étage Acrotère +83.01 +86.13 +88.89 +91.65 +94.41 +97.55 20 260 23 14 250 20 250 20 250 20 314 15 26 260 52 250 26 250 26 250 26 314 Bâtiment 4 3éme étage 24 100 100 100 9755 +97.23 EP Soutenement talus sur zones BB 0/10 5cm Cloutage cailloux 40/60 5cm Grave calcaire 20/40 20cm Structure Hall: Rechargement en GNT 25cm 86.08 5,00 Voie partagée piétons Véhicules D-3 D-11 D-11 D-15

153 logements collectifs en accession à la propriété

Terrasse végétalisée privative 87.89 81.89 80.44 84.84 86.20 86.08 80.35 900 +86.13 +80.25 50 61 109 41 50 170 41 23 23 238 20 261 RDJ-2 BAT 5BIS RDJ-1 PARKING +83.01 23 14 250 20 238 26 Clôture en grillage H 120 cm COUPE 5-BATIMENTS 5 & 5 BIS LIMITE DE PROPRIETE 260 SAS Local Eau SAS Accès hall bat 5 Accès hall bat 5Bis +82.40 RDJ-1 BAT 5BIS 37 Local VMC +91.65 R+2 BAT 5 100 +86.36 165 50 50 50 136 +87.36 30 SAS+ cage d'escalier Bat 5 Bis +86.13 RDC BAT 5 Bis +86.11 Accès Hall Bat 5 F-Plafond Acoustique F-Plafond Acoustique +86.13 Accès Hall bat 5Bis Bâtiment 5 Bis Bâtiment 5 Séjour / Cuisine Logt-152 Partie Hall Bat 5 RDC BAT 5 Chambre 02 Logt-154 102 108 10 +88.89 R+1 BAT 5 Chambre 02 Logt-254 102 108 10 30 Séjour / Cuisine Logt-262 +94.41 R+3 BAT 5 102 108 +94.60 Pente +97.35 +98.35 Chambre 01 Logt-351 Chambre 02 Entrée Terrasse 264 20 37 270 170 92 234 250 26 238 37 37 250 37 250 26 275 37 250 20 23 250 26 238 37 37 250 20 20 230 23 15 260 26 250 25 100 26 260 52 230 250 26 250 45 100 30 20 10 26 26 30 26 20 230 11 23 15 260 26 100 250 26 250 26 250 26 249 15 23 15 260 26 Partie 23 210 30 20 24 250 26 250 26 20 230 23 15 260 26 26 260 52 230 40 250 26 250 26 250 20 24 132 38 106 191 195 1730 214 62 214 62 221 54 222 1144 80.25 +80.25 RDJ-2 BAT 5BIS +95.60 +91.79 +92.85 Soffite pour gaines logt. HSP H=225cm 250 20 225 36 38 250 20 225 34 23 16 37 VOIE D'ACCES 85.41 Sortie de secours +80.23 SDB Logt-054 Entrée PL WC Cuisine Soffite pour gaines logt. HSP H=225cm F-Plafond pour gaines logt. HSFP H=238cm 23 36 225 20 250 23 Jardin privatif 100 100 100 +97.23 50 EP 200 20 Terrasse +90.09 20 50 45 +89.09 101 45 51 45 101 51 50 746 BAT 5 3,50 Voie partagée piétons Véhicules 86.11 86.15 BB 0/10 5cm BB de reprofilage à 6cm Grave calcaire 20/40 20cm Béton désactivé 15cm 300ma D-11 D-11 D-11 D-14 D-14

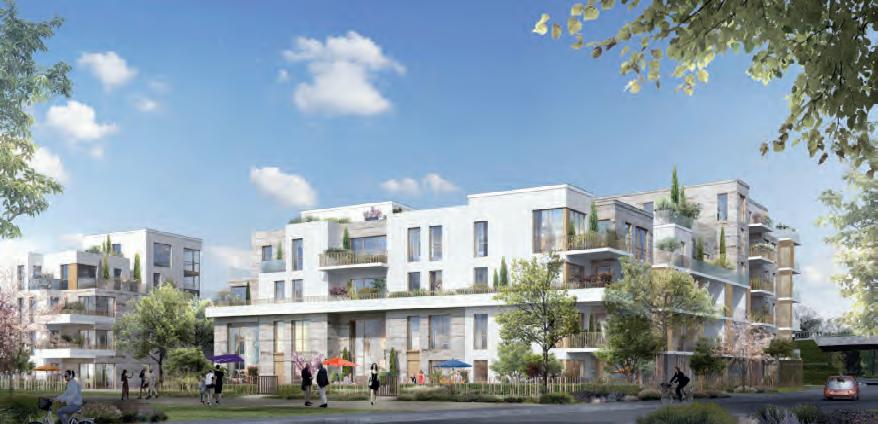

transversale DCE Perspective

Coupe

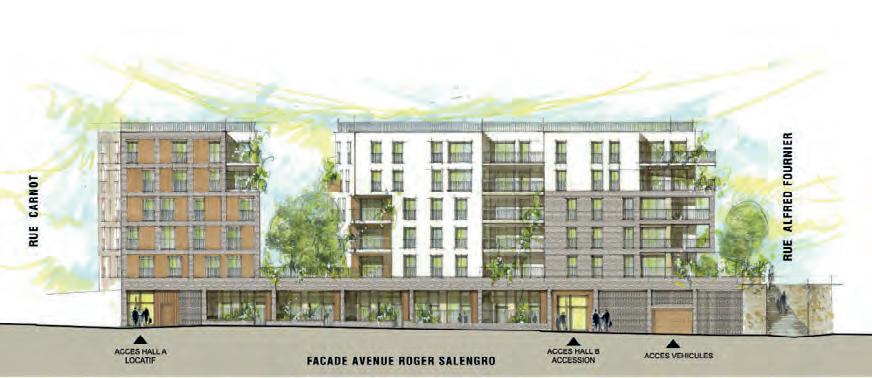

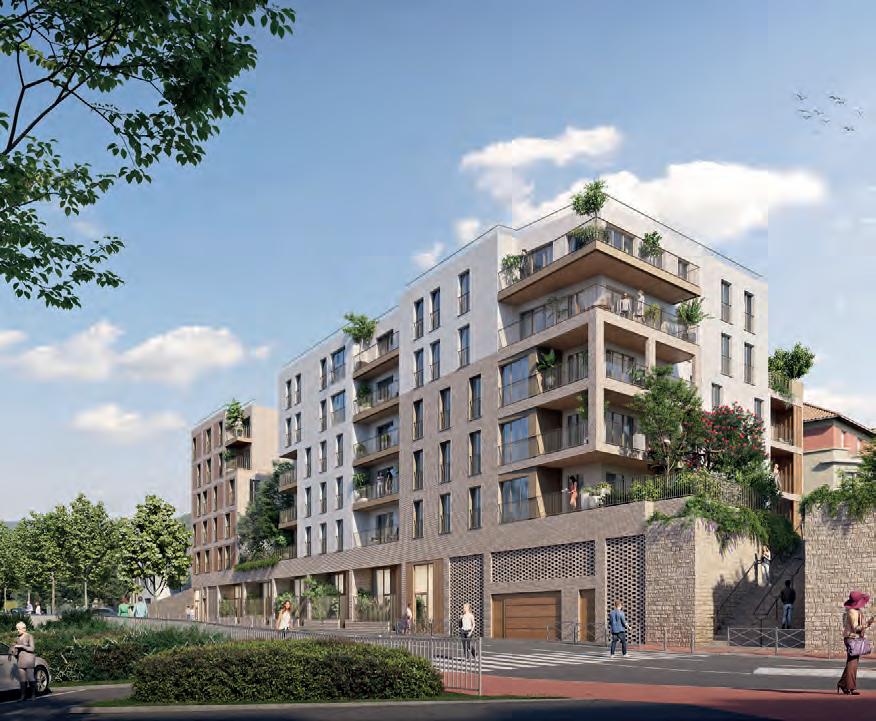

Avenue Roger Salengro

Chaville 2019

Faisabilité

SDP : 2900 m2

R+5

Programme : 29 logements en accession à la propriété + 13 logements locatifs + 36 places de stationnement

Lotissement Albert Alsace Anjou

Maux

Lauréat concours 2019

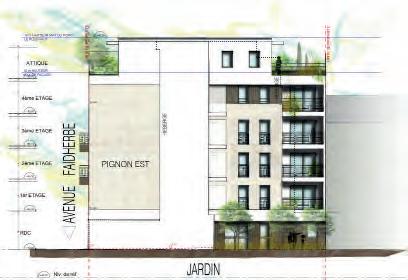

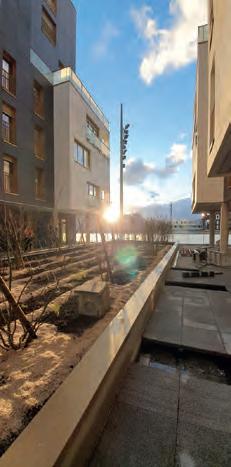

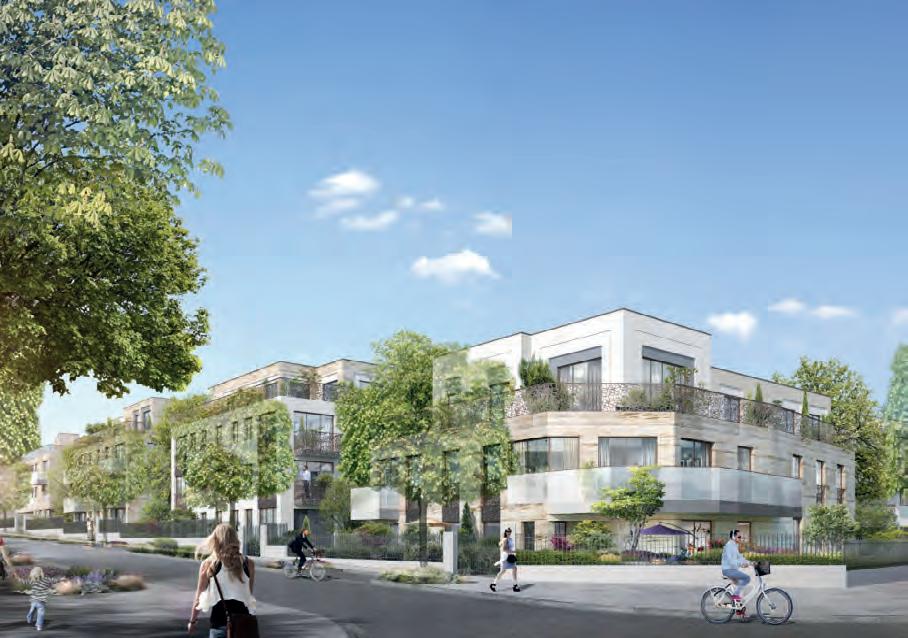

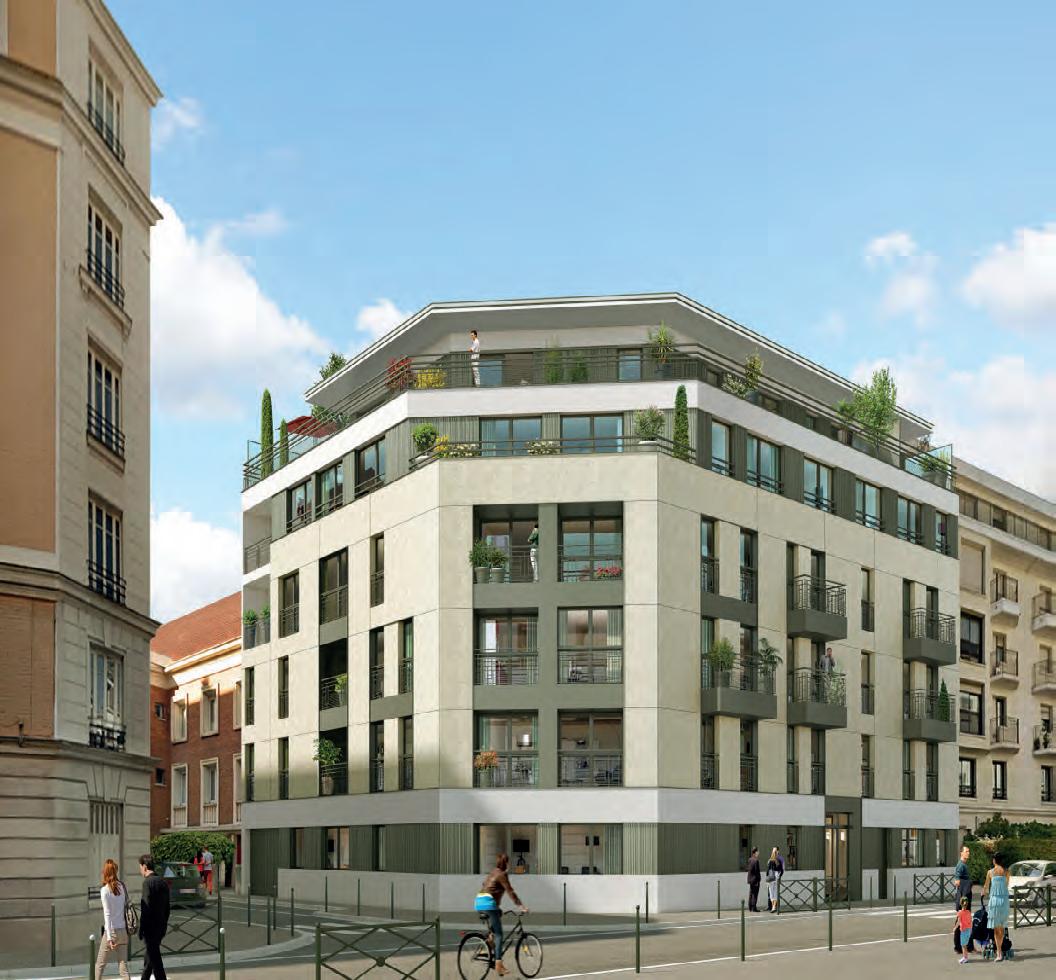

Avenue Faidherbe

Asnières-sur-Seine 2018

Projet réalisé et suivi dans son intégralité jusqu’au marché.

Programme : 26 logements en accession à la propriété

SDP : 1630 m2

R+4+attique

Maître d’ouvrage : Preference Home

Le projet est classique dans sa composition. Il suit la règle des 3 temps : le soubassement en pierre blanche, le corps de bâtiment en pierre beige et le couronnement constitué par le niveau d’attique.

DETAIL

DETAIL BALCON type2

type2

Plan d’attique DCE

3.1

PTT 42.23 42.42 42.37 CHAMBRE 1 LV LL C P80 P80 81 P80 P80 92 156 104 P80 CHAMBRE 2 SDB DGT ESPACE DE VIE ENTREE ESPACE DE VIE CHAMBRE 1 SDE WC 63.89 m² APPT 3P A21 36.34 m² BALCON1 LOGGIA +48.35 R+2 VH-1 VH-2 WC P80 P80 Isolation en sous face de dalle BALCON2 BALCON BALCON LOGGIA LOGGIA F C P90 P80 C P80 140 90 137 90 CHAMBRE 1 CHAMBRE 1 ESPACE DE VIE ESPACE DE VIE SDE SDE WC 38.34 m² APPT 2P A23 35.65 m² APPT 2P A22 TE TE WC P80 P90 149 120 92 C P80 P80 90 P80 CHAMBRE 1 SDB ESPACE DE VIE WC DGT ESPACE DE VIE ENTREE WC DGT CHAMBRE 2 CHAMBRE 1 RGT APPT 3P A26 55.90 m² APPT 3P A25 P80 P80 LL F3 S1 S3* E3 Seuil:10cm 90PF Fixe E3 Seuil:10cm 210 Fixe VR VR VR VR VR VR S1 B3 1911 2405 91° 91° 210 110 700 157 90 90 90 173 200 257 90 214 90 52 702 200 601 1503 1999 585 81 926 1593 20 347 104 90 90 90 211 367 584 952 83 220 72 20 395 800 1162 110 210 60 ITE Caillebotis 124 7866 326 135° 90°135° 90° 90° 90° SG-68 TFO EDF 116 40 84 154 89° Sortie de secours 497 + 328 =825 Sortie de secours 343 Sortie de secours 328 Caillebotis Caillebotis S3* S3* PARE-VUE 1.33 3.50 m² accés PMR Garde-corps Garde-corps Garde-corps Garde-corps Garde-corps Garde-corps Garde-corps Garde-corps Garde-corps Garde-corps Garde-corps EP.3 P80 P80 LL AEP 77 P80 GDF 70 Cloison séparative démontable Cloison séparative démontable Cloison séparative démontable PF 15 51 122.5 122.5 122.5 122.5 208 222 1812 82 30 139 30 611 20 95 13 107 409 12 22 220 66 268 284 60 20 144 76 30 90 406 34 30 350 55 284 74 60 20 266 406 1216 6 6 18 106 18 12 266 20 130 7 24 130 5 120 5 410 12 18 200 141 130 487 65 20 130 20 273 5 243 168 16 1612 72 220 83 142 18 12 216 5 120 70 130 20 175 74 66 129 181 20 165 67 10 25 128 38 10 62 65 20 60 65 382 195 260 1612 313 255 20 310 313 20 310 7 306 174 34 388 70 150 329 150 80 16 467 140 329 16 150 271 259 291 402 65 90 50 377 16 351 140 65 401 34 16 12 369 90 66 130 174 67 16 310 232 12 16 16 594 135 20 80 20 90 30 280 424 49 55 210 185 20 10 280 122 359 16 358 88 120 121 195 20 130 130 20 135 221 367 12 16 367 134 60 40 406 100 140 171 16 12 60 200 140 25 248 18 565 53 163 356 16 12 340 185 130 256 20 126 322 50 90 200 12 20 180 90 40 85 81 20 361 120 235 105 60 30 16 12 282 235 20 294 248 16 76 25 260 62 286 294 12 0 20 287 30 Garde-corps FIXE 110 LL NOTA LES LARGEURS ENDUIT) Plan R+2 DCE

DCE Plan R+3 DCE

3.2

Détail

PTT 42.23 42.42 42.37 Seuil:20cm PF Fixe A-08bis CHAMBRE 1 F C LV P80 P80 81 92 121 156 90 P80 CHAMBRE 2 SDB DGT 1 ESPACE DE VIE CHAMBRE 1 ESPACE DE VIE CHAMBRE 1 SDB CHAMBRE 2 ESPACE DE VIE ENTREE ESPACE DE VIE CHAMBRE 1 79.15 m² APPT 4P A31 57.14 m² APPT 3P A35 41.92 m² 73.47 m² APPT 4P A32 +51.11 R+3 TE VH-1 VH-2 P80 P80 P80 BALCON R+2 P80 P80 122 LV C ESPACE DE VIE F P80 Soffite pour passage conduit 3CE Multi+ 30.73 m² APPT 1P A33 P80 P80 WC 2 SDE CHAMBRE 3 LL LV C 90 92 P80 P80 CHAMBRE 2 ENTREE WC C LV BALCON1 TERRASSE LOGGIA 90 TE S1 220 S1 VR VR VR VR VR 3.1 3.2 187 90 1911 2405 87 90 91° 91° 215 90 200 196 90 107 90 212 210 110 700 337 173 180 187 180 220 32 252 1231 1503 1999 585 81 926 1593 20 347 104 90 90 90 211 367 584 952 225 90 89 83 405 800 1162 110 210 60 130 326 89° 135° 135° 135° 135° 90° 90° Sortie de secours 663 328 =991 124 Caillebotis Caillebotis Caillebotis S3* S3* S2* TE Retombée de poutre Retombée de poutre BALCON2 BALCON 8.34m² SDE 2 Garde-corps Garde-corps Garde-corps Garde-corps Garde-corps Garde-corps Garde-corps Garde-corps Garde-corps DGT EP.3 CHAMBRE 3 176 WC P80 PL AEP LOGGIA VR Garde-corps PF 180 S2 D3 Garde-corps LL Seuil:20cm PF B4 90 Caillebotis 257 Caillebotis 90FE 15 122.5 122.5 140 142 150 80 67 12 310 232 12 61 220 16 330 150 388 12 174 130 16 12 328 148 459 12 402 140 377 12 309 90 341 34 16 323 65 181 135 40 20 80 20 20 280 16 12 359 15 122 90 280 10 20 185 20 210 120 292 34 30 438 60 149 195 20 20 135 120 292 16 12 362 135 149 60 171 20 260 20 129 60 262 34 30 93 122 92 808 23 60 266 320 60 221 362 223 180 73 90 60 210 207 12 124 67 295 30 280 360 30 611 20 97 136 420 30 105 266 1612 268 159 185 20 265 25 466 1216 30 350 55 131 25 140 40 20 35 10 34 679 21612 408 163 110 20 20 679 1216 20 130 20 678 20 273 243 169 1612 20 73 20 10 416 395 30 21612 887 18 736 18 34 30 171 185 143 25 90 115 35 20 307 197 97 130 25 8 74 7 65 60 46 1612 222 90 90 5 120 40 101 55 102 20 100 130 5 268 102 263 20 271 259 291 300 680 258 63 198 78 20 134 258 12 16 278 639 110 154 1216 6 263 60 190 33 266 121 18 65 188 163 486 130 153 10 10 15 18 20 30 178 1216 34 60 233 171 NOTA : LES LARGEURS ENDUIT) 3.1 3.2 PTT 42.23 42.42 42.37 A-08bis 51 122.5 122.5 122.5 122.5 81 R+5 TERRASSER+4 P80 P80 P80 P80 10 12 13 SDE 2 CHAMBRE 3 CHAMBRE 1 WC CHAMBRE 2 SDE 1 SDE 2 DGT CHAMBRE 3 BUREAU BUANDERIE ARRIERE CUISINE ESPACE DE VIE Surface haut duplex 18.06m² MEZZANINE BALCON R+4 TE F3 VR 90FE B5All:80cm VR 97 90 1727 2405 52 180 91° 91° 71 60 209 210 156 90 253 700 139 210 108 220 127 335 1319 1503 1999 585 81 926 1593 416 145 135 90 76 416 536 952 106 210 89 25 90 55 405 395 800 961 185 45 180 183 95 60 37 90 361 220 46 47 90 200 210 399 220 44 90 47 90° 89° 90° 135° 146.67 m² APPT 4P A51 16 142 75 228 250 357 250 166 487 30 46 120 85 16 16 45 120 146 60 195 298 416 214 12 18 80 90 20 10 40 12 162 90 18 210 20 185 165 298 175 132 128 135 18 252 12 243 441 16 414 340 297 761 135° 30 90 90 7 231 20 289 180 368 120 1612 90 333 20 289 140 40 18 337 18 156 181 58 343 250 250 1216 20 148 148 2010 165 20 63 20 10 1612 168 215 228 88 60 30 433 238 21 596 21612 212 secours 89 Caillebotis S7 S7 S7 150 762 250 Retombée de poutre +56.98 TERRASSE PARE-VUE BALCON R+2 BALCON R+3 BALCON R+3 P80 Garde-corps Garde-corps Garde-corps Garde-corps Garde-corps 602 195 20 258 52 7 VIDE SUR SEJOUR 217 VR F3 Seuil:20cm 220PF Caillebotis VR cheminée 180 65 60 65 NOTA LES LARGEURS ENDUIT) Pente S4 7

106 4 20 DALLE SUR PLOTS ETANCHEITE CAPOTAGE ALU.LAQUE RAL 7016 HABILLAGE EN SOUS-FACE 2 CAILLEBOTIS 16 14 18 70 CAPOTAGE ALU.LAQUE RAL 7016 28 2 80 210 D7 620 30 PRECADRE ALU.LAQUE 3 4 10 10% 2 21 22 15 10 RELEVE type FLASHING EP EP PRECADRE ALU LAQUE RAL 7016 PRECADRE ALU LAQUE RAL 7016 1/10 D7 D7DETAIL BALCON TYPE 2 ET CAPOTAGE METALLIQUE Pente S4 7 BALCON

106 4 20 SUR PLOTS ETANCHEITE ALU.LAQUE RAL 7016 HABILLAGE EN SOUS-FACE 2 CAILLEBOTIS 16 14 18 70 ALU.LAQUE RAL 7016 28 2 80 210 D7 620 30 PRECADRE ALU.LAQUE 4 10 10% 2 21 22 15 10 type FLASHING EP EP PRECADRE ALU LAQUE RAL 7016 PRECADRE ALU LAQUE RAL 7016 1/10 D7 D7DETAIL BALCON TYPE 2 ET CAPOTAGE METALLIQUE 6 20 Pente S4 7

BALCON type2 106 4 20 DALLE SUR PLOTS ETANCHEITE CAPOTAGE ALU.LAQUE RAL 7016 HABILLAGE EN SOUS-FACE 2 CAILLEBOTIS 16 14 18 70 CAPOTAGE ALU.LAQUE RAL 7016 28 2 80 210 D7 620 30 PRECADRE ALU.LAQUE 3 4 10 10% 2 21 22 15 10 RELEVE type FLASHING EP EP PRECADRE ALU LAQUE RAL 7016 PRECADRE ALU LAQUE RAL 7016 1/10 D7 D7DETAIL BALCON TYPE 2 ET CAPOTAGE METALLIQUE Pente S4 7

BALCON

106 4 20 DALLE SUR PLOTS ETANCHEITE CAPOTAGE ALU.LAQUE RAL 7016 HABILLAGE EN SOUS-FACE 2 CAILLEBOTIS 16 14 18 70 CAPOTAGE ALU.LAQUE RAL 7016 28 2 80 210 D7 620 30 PRECADRE ALU.LAQUE 3 4 10 2 21 22 15 10 RELEVE type FLASHING EP EP PRECADRE ALU LAQUE RAL 7016 PRECADRE ALU LAQUE RAL 7016 1/10 D7 D7DETAIL BALCON TYPE 2 ET CAPOTAGE METALLIQUE

DETAIL

type2

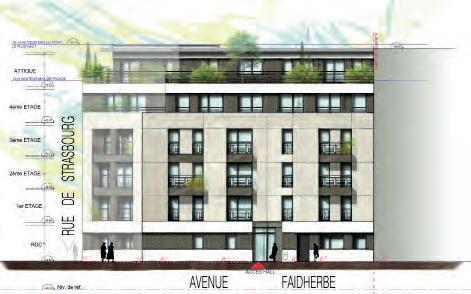

Façades PC

Perspective sur rue

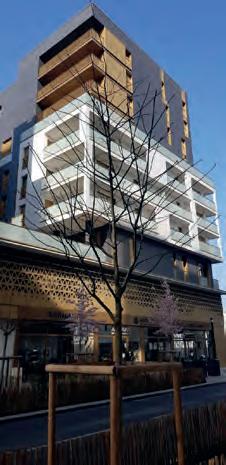

Rue Teddy Riner

Asnières-sur-Seine

Lauréat concours 2017

Travail en binôme jusqu’au marché

Programme : 54 logements collectifs dont 27 locatifs + 2 commerce

SDP : 4670 m2

Maître d’ouvrage : CFD immobilier + Foncière logement

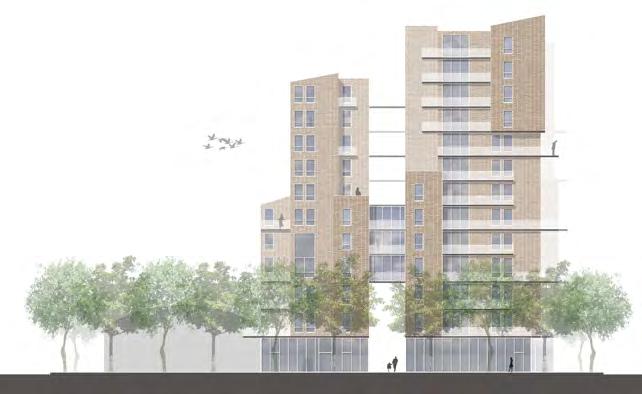

Le projet est composé d’un bâtiment divisé deux plots de 8 étages d’habitation, posés sur un socle de 2 niveaux constitué d’un parking au R+1 et de commerces au RDC.

Coupe-façade - DCE

NIV. -1 PARKING NIV.1 - PARKING NIV.0 25.75 29.22 33.75 LIMITE DE PROPRIETE LIMITE DE PROPRIETE rampe 14% ACCES NIV. -1 rampe 17.9% ACCES NIV. +1 COMMERCES 29.20 CAVES 60.83 Béton matricé Tôle laquée perforée STADE LOCATIF LOT 4 3 4 5 6 8 7 9 1 2 0 -1 VOIE NOUVELLE TROTTOIR ESPACE VERT VOIE TROTTOIR ESPACE VERT COUPE FACADE BB minimum ht. saillie 27.80 27.75 BASSIN DE RETENTION 30 30 13 20 47 JARDIN ACCES TN 28.69 2 2 3 3 3 4 4 5 6 7 7 8 8 9 10 10 JARDIN 11 453 347 20 258 80 345 727 80 3158 430 228 410 280 110 3053 12 5 Enduit blanc taloché lissé Habillage métal laqué perforé RAL 1036 Volets métal RAL 1036 Mur bahut anti graffiti enduit gratté blanc Serrurerie thermolaqué doré barreaudage vertical Serrurerie thermolaqué verre opalescent 1 2 3 4 6 7 LEGENDE sont en métal thermolaqué, RAL 1036 Panneaux de facade Equitone Série Tectiva Graphite TE80 Béton matricé peint RAL 1036 taloché lissé Enduit gris 8 9 Habillage métal laqué RAL 1036 10 Descente EP Zinc métal laqué RAL 1036 11 Claustra à lame orientable métal 12 laqué RAL 1036 PLAN DE REPERAGE COMMUNE CONSTRUCTION Département Ilot4Tél 01 47 92514 Boulogne-Billancourt CFD MAITRE 86, rue du BatiPlus BUREAU 25, rue Alfred Tel: 01 64 77420 Champs 27 LOGEMENTS Tél 01 44 75014 Paris BUREAU 15, rue Sarrette AB ENVIRONNEMENT

Mission

PROGRAMME:

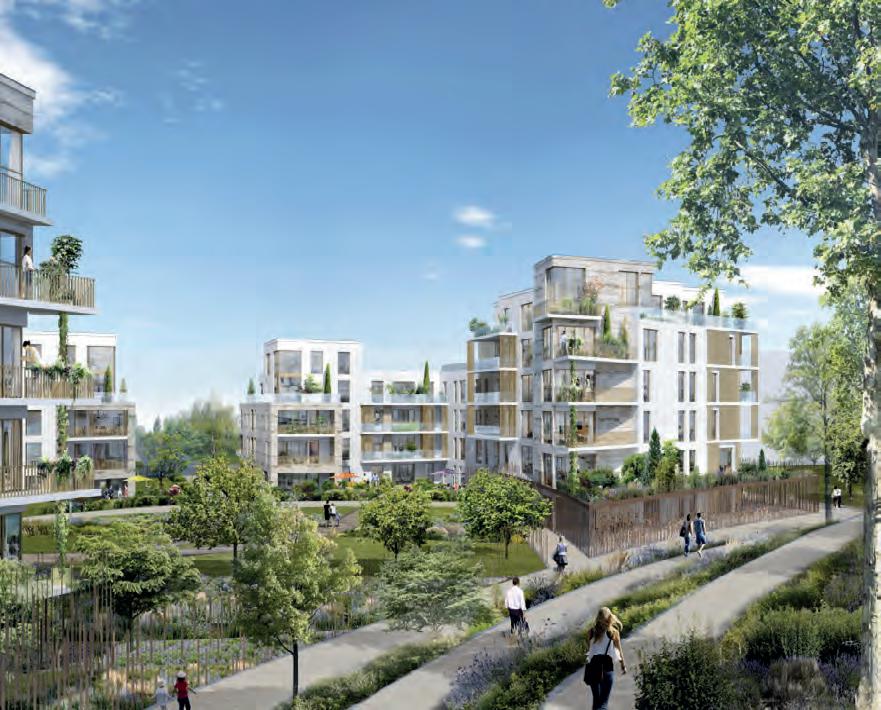

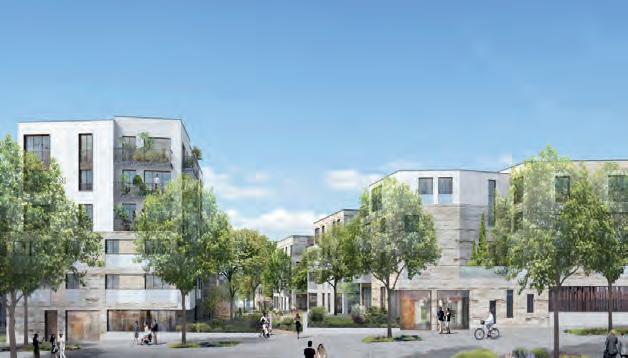

ZAC Jean Zay - Îlot H

83 logements en accession à la propriété

SHAB: 6 298 m²

SDP: 6 621m²

Le par� architectural, de bâ�ments bien espacés, créé la discon�nuité nécessaire pour ouvrir des perspec�ves visuelles sur les jardins et la végéta�on en cœurs d’îlots.

Anthony Lauréat concours 2019

Certications et label : RT 2012

Phase concours

NF HABITAT

E+

C-

A l’heure des villes saturées, de la prise de conscience écologique, et du réchauffement clima�que, nous travaillons sur l’autosuffisance et la résilience, tant au niveau énergé�que, technologique qu’alimentaire. Pour aller vers un bâ�ment confortable et économe en énergie et u�liser toutes les ressources qu’un bâ�ment pourrait offrir par les surfaces développées en rez-dejardin comme en terrasse.

Programme : 83 logements collectifs

Cout de l’opération : 11 336 K€

SDP : 6620 m2

Oﬀrir une vrai qualité de vie. Dans toutes les direc�ons et à tous moments les espaces verts environnants sa�sfont un besoin quo�dien de soleil et de nature. Nous créons une typologie de bâ�ments mul�pliant les situa�ons d’angle pour oﬀrir à chaque logement une

sensible.

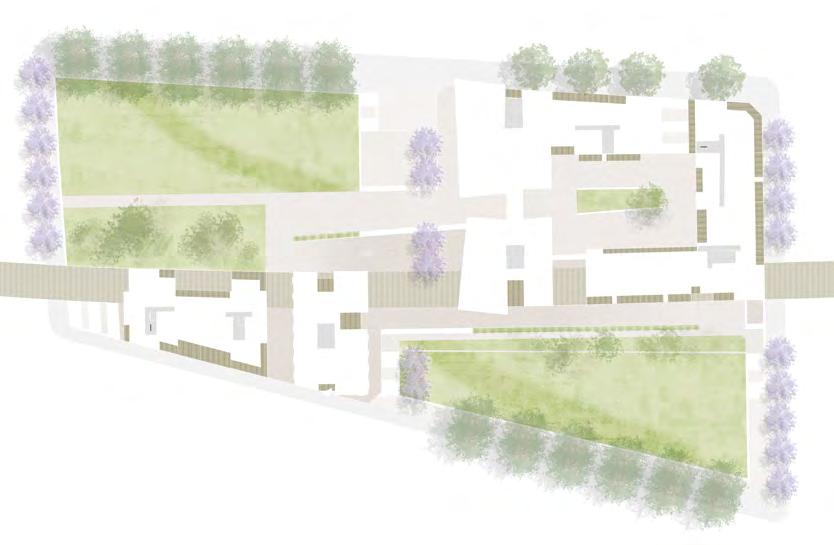

La grande venelle Nord-Sud entre les îlots I et H, les venelles des villas privées et les cœurs d’ilots desservant les halls d’entrée des habita�ons sont les lieux où s’organise une sociabilité de « village ». Nos résidences à taille humaine facilitent les rapports de voisinage.

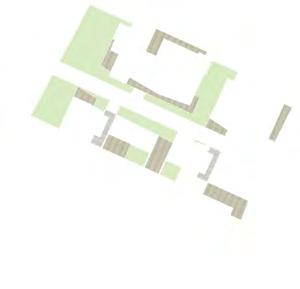

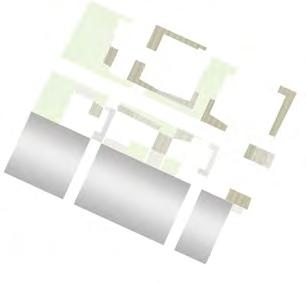

La trame verte dicte l’emplacement des bâ�ments.

Conception Architecte coordinateur Ilot 3

ARCAS

Agence d’architecture et d’urbanisme travaillant principalement autour de projets de logements.

Je travaille un an en CDD au sein de cette agence, entre septembre 2015 et août 2016.

L’envie de faire mon année HMONP me conduira vers l’agence Elleboode Architecture.

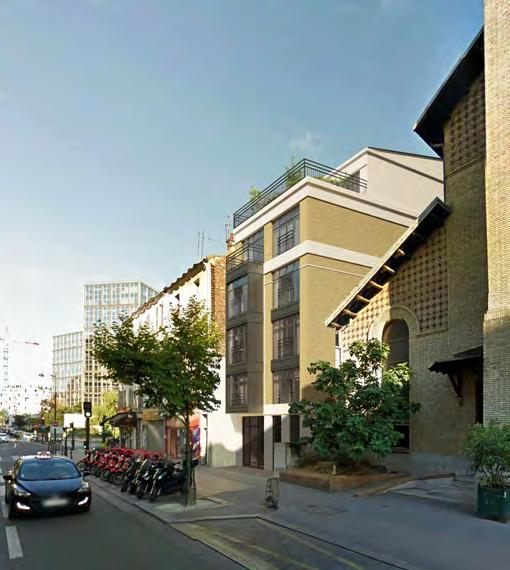

Rue Raymond Losserand

Paris 2015

Plans de vente et DCE

Programme : 18 logements collectifs

R+5

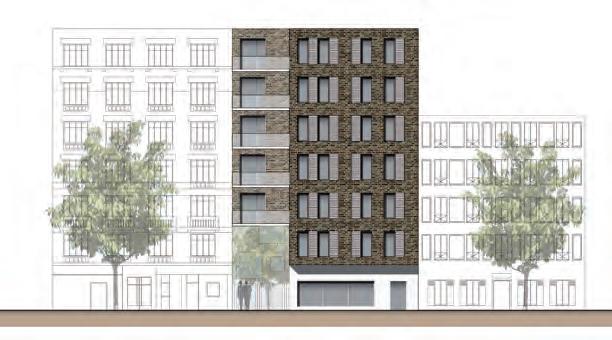

Élévation sur rue avec avoisinants

0 1 2 R+5 R+3 EGLISE NOTRE-DAME-DU-ROSAIRE R+3 R+5 R+5+C R+5+C R R+5 R+5+C R+5+C R+4 TERRASSE JARDIN PRIVATIF RUERAYMONDLOSSERAND 722 2000 2623 623 742 2620 BANDEZ BANDEE 67.53 61.24 N°196Bis N°196 N°198 N°203 N°201Bis N°201 R Pénétration en PH RDC AA' AA' ECH : IMP 196 RUE RAYMOND LOSSERAND 75014 - PARIS 03/12/2015 PRE-DCE INDICE : 1 PLAN MASSE Plan masse 0 1 2 Coffret Gaz Coffret Edf 196 bis EGLISE 196 RUE R. LOSSERAND RDC R+1 R+2 R+3 R+4 R+5 LIMITE PARCELLAIRE LIMITE PARCELLAIRE TOLE THERMOLAQUEE TOLE THERMOLAQUEE GARDE-CORPS METALLIQUE GARDE-CORPS METALLIQUE ENDUIT BRIQUETTE BRIQUETTE MENUISERIES METALLIQUES GARDE-CORPS METALLIQUE TOITURE ZINC DEP DEP 61.16 COTE NVP SOUBASSEMENT 61.24 COTE NVP COTE NVP 75.78 COTE NVP 78.41 COTE NVP 79.90 COTE NVP 64.68 COTE NVP 67.38 COTE NVP 70.08 COTE NVP 72.78 COTE NVP 75.48 COTE NVP 74.11 COTE NVP 76.07 COTE NVP 69.28 COTE NVP 72.84 COTE NVP 76.44 GARDE-CORPS METALLIQUE TOLE THERMOLAQUEE TOLE THERMOLAQUEE TOLE THERMOLAQUEE MENUISERIE METALLIQUE MENUISERIE METALLIQUE MENUISERIE METALLIQUE GARDE-CORPS METALLIQUE ENDUIT TOLE THERMOLAQUEE TOLE THERMOLAQUEE ENDUIT ENDUIT ENDUIT ENDUIT +2 +0 +0 +2 +0 +0 +2 +0 +2 +0 +2 +0 +2 BRIQUETTE +0 ENDUIT +0 BOW-WINDOW BOW-WINDOW BOW-WINDOW

21 Plan R+5 Perspective Élévation sur cour DEP R+5+C DEP COTE NVP 75.48 PP-90 CHAMBRE 1 CHAMBRE 2 TERRASSE DEP JARDINIERE NON-ACCESSIBLE JARDINIERE NON-ACCESSIBLE 12.78 m² L.V WC 1.90 m² PI-80 13.85 m² Limite carrelage 80.77 m² A 501 SEJOUR 38.83 m² GTL RUE

PI-80 CVR CVR 200 ENTREE DESENFUMAGE HSP: 250 AA' AA' Réfr. 14.71 m² SDB 5.25 m² DGT 3.86 m² SDE 2.37 m² PI-80 s.s. EU 200 L.L PI-80 PP-90 EU 200 G1 G3 G6 G7 BB' BB' CHAMBRE 1 CHAMBRE 2 TERRASSE JARDINIERE NON-ACCESSIBLE JARDINIERE NON-ACCESSIBLE L.V WC Limite SEJOUR GTL ENTREE SDB DGT SDE L.L CUISINE 196 RUE RAYMOND LOSSERAND 75014PARIS PLAN

Rue Cour 0 LIMITE PARCELLAIRE LIMITE PARCELLAIRE DEP MENUISERIES METALLIQUES MENUISERIES METALLIQUES MENUISERIES METALLIQUES GARDE-CORPS METALLIQUE GARDE-CORPS METALLIQUE GARDE-CORPS METALLIQUE BRIQUETTE BRIQUETTE BRIQUETTE BRIQUETTE MENUISERIES METALLIQUES SOUBASSEMENT COTE NVP 61.16 COTE NVP 64.68 COTE NVP 72.78 COTE NVP 75.78 COTE NVP 78.41 COTE NVP 79.90 TOITURE ZINC ENDUIT ENDUIT ENDUIT ENDUIT +2 +2 +2 +2 +0 +0 +0 +0 +0 +0 +0 +0 +0 +0 +0 BRIQUETTE BRIQUETTE +0 +2 BRIQUETTE BRIQUETTE COTE NVP 67.38 COTE NVP 70.08 BRIQUETTE 196 RUE R. LOSSERAND 196 bis EGLISE RDC R+1 R+2 R+3 R+4 R+5 COTE NVP 64.68 COTE NVP 67.38 COTE NVP 70.08 COTE NVP 72.78 COTE NVP 75.48 COTE NVP 74.08 COTE NVP 76.07 GOUTTIERE FAITAGE TOITURE DU 196 BIS RUE LOSSERAND PRE-DCE

RAYMOND LOSSERAND

DU R+5: Version T3

Les jardins Bonaparte

Asnières-sur-Seine 2016

Demande de permis modificatif

Mise à jour des éléments graphiques suite à des réajustements sur chantier Réalisation des pièces écrites et graphiques

Modifications sur façades

Plan masse

0 125 Enseigne R+3 R+4 R+2 R+1 RDC R+3 R+4 R+2 R+1 RDC RDC R+1 R+2 R+3 R+4 RDC R+1 R+2 R+3 R+4 R+1 R+2 R+3 R+4 RDC R+1 R+2 R+3 R+4 RDC Enseigne R+1 R+2 R+3 R+4 RDC ELEVATIONS DU BATIMENT 1 PCM3 ELEVATIONS DU BATIMENT 1

L'OBJET

PRESENT PCM ELEVATION SUR LA GRANDE RUE CHARLES DE GAULLE ELEVATION SUR LE PASSAGE ELEVATION SUR LA COUR ELEVATION SUR LA GRANDE RUE CHARLES DE GAULLE ELEVATION SUR LE PASSAGE ELEVATION SUR LA COUR

FAISANT

Étude de faisabilité

La Garenne Colombe 2015

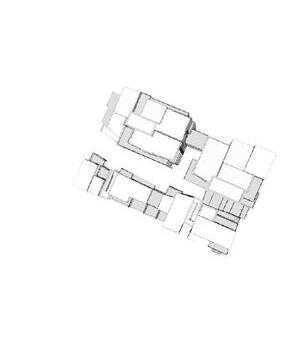

Plan masse

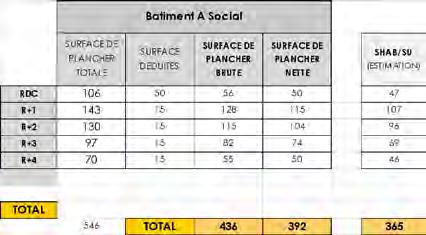

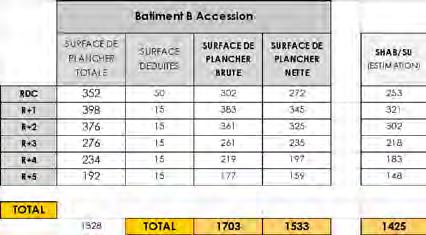

Capacité - Plans de niveau

Baies P Baies S Baies P Baies P Baies P Baies Baies P Baies P RDC & R+1 R+2 R+3 R+4 R+5 601 1233 3357 584 472 470 1798 983 RDC & R+1 R+2 R+3 R+4 R+5 601 1229 3356 584 471 1795 985 Baies Baies P Baies S Baies P Baies P Baies P Baies Baies Baies P Baies Baies P Baies S Baies Baies P Baies P RDC & R+1 R+2 R+3 R+4 R+5 697 3261 584 1046 Baies P Baies S Baies P Baies P Baies P RDC & R+1 R+2 R+3 R+4 R+5 601 3357 1046 Baies Baies P Baies Baies P Baies P Rampe Parking RDC & R+1 R+2 R+3 R+4 R+5 3358 601 584 1046 Accès Parking Porche en RDC Hall Bâtiment Accession Hall Bâtiment Social Baies P Baies S RDC & R+1 R+2 R+3 R+4 R+5 601 3356 584 1046 BATIMENT A R+4 Baies Baies P Baies S Baies S Baies P Baies P Baies P 17 Boulevard de la République FAISABILITE PLANS DES SURFACES RDC R+1 R+2 R+4 R+3 R+5 Baies S Baies P Baies Baies S Baies P Baies P Baies RDC & R+1 R+2 R+3 R+4 R+5 697 3261 584 1046 Baies P Baies S Baies P Baies P Baies P Baies P RDC & R+1 R+2 R+3 R+4 R+5 601 3357 1046 Baies P Baies P Baies P Baies S Baies P Baies P Baies P Rampe Parking RDC & R+1 R+2 R+3 R+4 R+5 3358 601 584 1046 Accès Parking Porche en RDC Hall Bâtiment Accession Hall Bâtiment Social Baies P Baies S 17 Boulevard de la République 92250 La Garenne Colombe RDC R+1 R+2 NORD 02 5 10 BATIMENT A R+4 BATIMENT B R+5 601 3356 584 1046 Baies P Baies P Baies S Baies S 601 584 472 470 983 601 584 471 985 Baies P Baies S S Baies P Baies P 601 584 1046 Baies P Baies S Baies P ECH : IMP : A3 15/12/2015 FAISABILITE INDICE : 0 SURFACES 1/500e Toiture R+4 R+3 R+5 NORD 02 5 10 BATIMENT A R+4 BATIMENT B R+5 601 3356 584 1046 ECH : IMP : A3 15/12/2015 FAISABILITE INDICE : 0 SURFACES 1/500e Toiture

STUDIO AFL

J’ai effectué un stage long de 9 mois au sein du studio Architecture Frédéric Lebard qui travaille sur des projets de logements, tertiaire, industriel, public, ou encore aménagement intérieur et muséographie depuis 1994.

Ré-inventer Paris

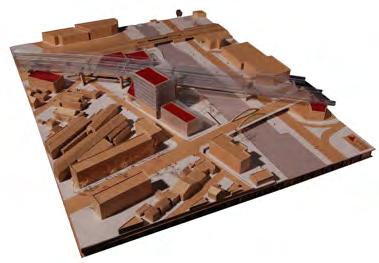

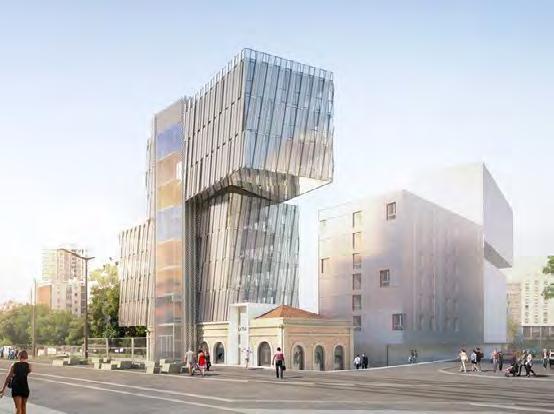

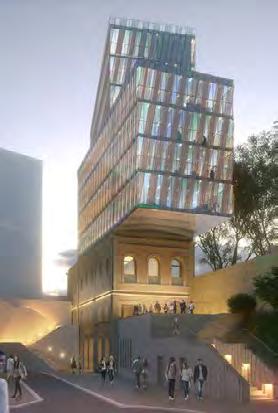

Site Masséna

2014

Concours

Programme : Immeuble de bureaux + réhabilitation de l’ancienne gare

SDP : 2000 m2

Architecture verticale et empilement de volumes.

Précision et soucis du détail

Bretagne

2014 Plans de détails et plans d’exécution

Programme : Ensemble du mobilier et des rangements d’une maison en bord de mer

Maître d’ouvrage : Particulier

CHAISE EN TUBE D’INOX

RANGEMENTS DE LA CHAMBRE

Coupes transversales

PROJETS D’ÉTUDIANTE

RÉ-INVESTIR LES VOIES FERRÉES

Projet de fin d’études (PFE) dont l’objectif est la valorisation sociale et urbaine d’un délaissé (ou «tiers lieux» selon Gilles Clément) en plein cœur de la ville de Buenos Aires.

Après un an passé à Buenos Aires pour mon master 1 d’architecture, j’ai envisagé l’étude d’un site sur cette ville pour mon PFE.

Le site choisi a fait l’objet d’un concours organisé par la ville de Buenos Aires pendant l’année où j’y ai séjourné. Ceci a renforcé ma décision du choix de ce site dans le sens où il posait question. Il s’agissait d’un site en devenir et à fortes potentialités. Profiter de ce concours pour y répondre lors de mon PFE était donc une façon d’aborder des enjeux urbains d’actualité.

Projet urbain

Buenos Aires

2013/2014 - M2

Programme : Un parc habité

SHON : 74 000 m2

Objectif :

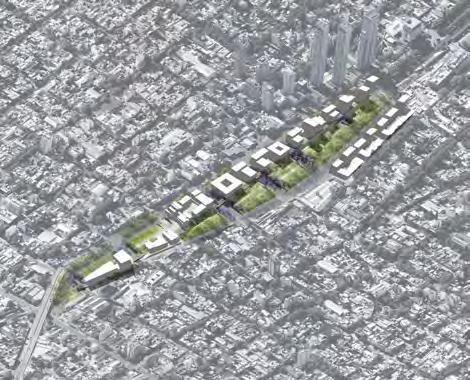

Travailler au niveau urbain avec une voie ferrée pour reconstruire un morceau de ville jusqu’alors déchiré par l’obstacle généré par l’infrastructure ferroviaire. Absorber la coupure urbaine provoquée dans un quartier dynamique.

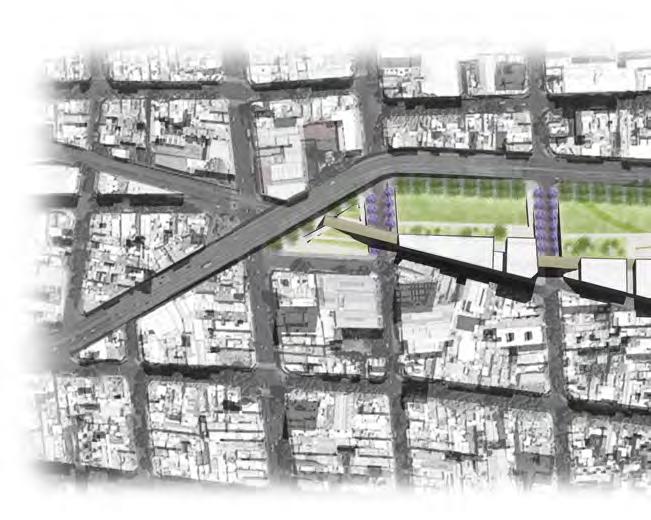

Buenos Aires, Quartier Palermo

Continuité et franchissement

nouveaux îlotS

Scéma de la voie ferrée

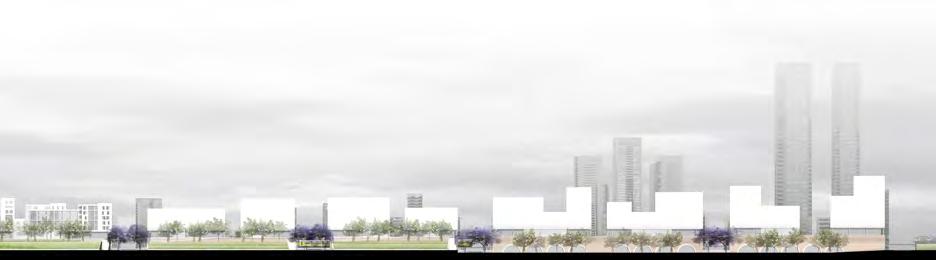

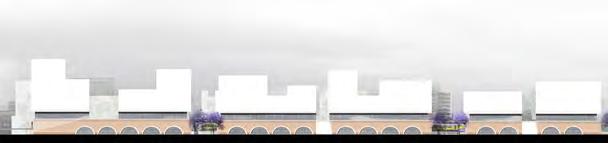

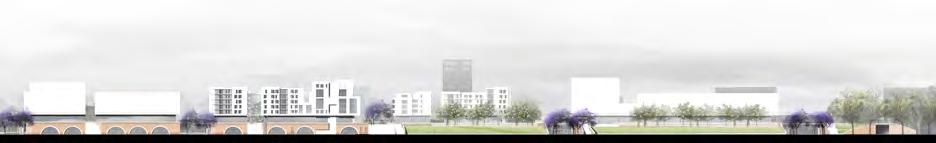

Front bâti reconstitué

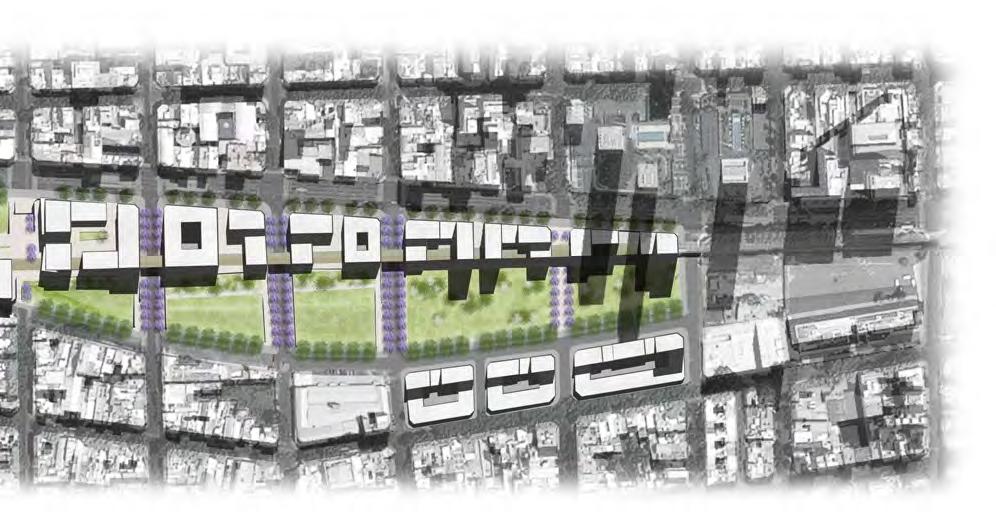

Concept : Exploiter la voie ferrée en tant que support et colonne vertébrale du projet urbain.

Linéarité et identité

28 100m

Site

Talus Viaduc

Site

Gare

Site Promenade Parc Socle BâtiS

EDUCATIF REALISE PAR UN PRODUIT AUTODESK BUT EDUCATIF

ÉquiPement Social 5 000 m2 ÉquiPement Social 2 000 m2 École 6 000 m2 BiBliothèque 5 000 m2 crèche 1 000 m2 eSPlanade commerciale 1 500 m2 centre culturel 7 000 m2 Promenade 1 Km Parc 61 000 m2 FranchiSSement > tranSverSalitÉ > articulation identitÉ et unitÉ > Parc > linÉaritÉ valoriSation et intÉgration > Front Bâti > 2 FaçadeS noBleS

urbaines Programme

Intentions

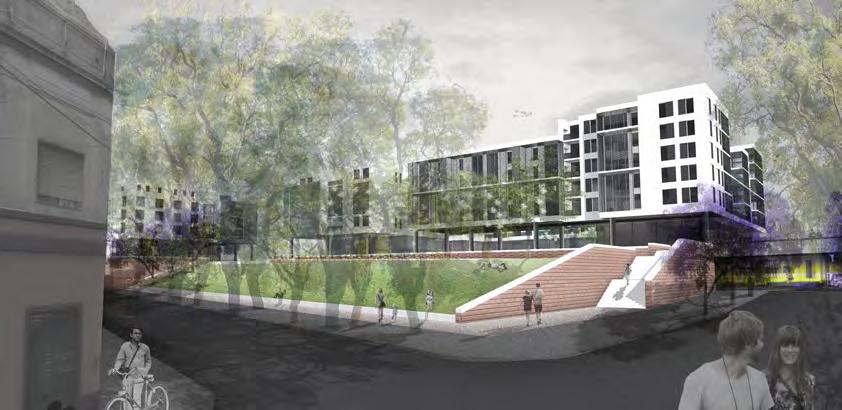

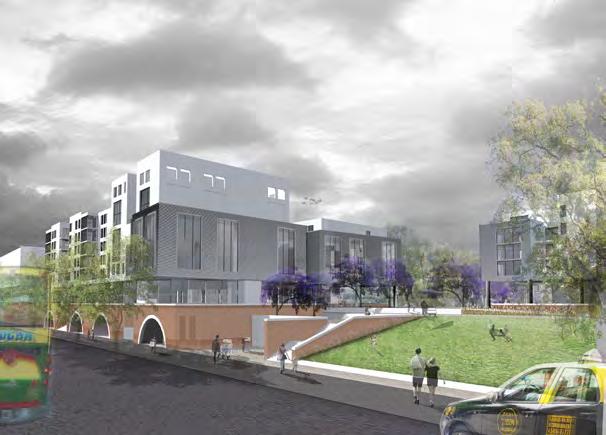

Projet architectural

Buenos Aires

2013/2014 - M2

Programme : Une ressourcerie + 98 logements

SHON : 7000 m2 + 10 000 m²

Objectif : Développer un projet architectural pour une population particulière de Buenos Aires, les cartoneros. Croiser les usages et les populations pour une mixité sociale et une connexion urbaine.

Concept : Système de greffe par rapport à la voie ferrée et travail sur la transversalité.

RESSOURCERIE, ÉQUIPEMENT SOCIAL

PARC PROMENADE COUVERTE LOGEMENTS SOCLE COMMERCIAL COMMERCES avenue r +4 à r +12 PARC PROMENADE COUVERTE LOGEMENTS SOCLE COMMERCIAL COMMERCES avenue r +4 à r +12 REALISE PAR UN PRODUIT AUTODESK A BUT EDUCATIF REALISE PAR UN PRODUIT AUTODESK BUT EDUCATIF REALISE PAR UN PRODUIT AUTODESK A BUT EDUCATIF

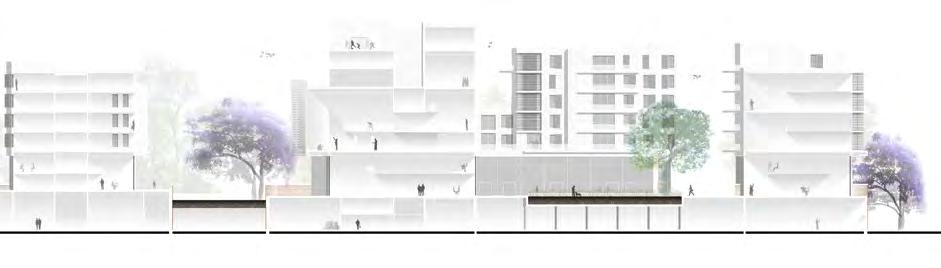

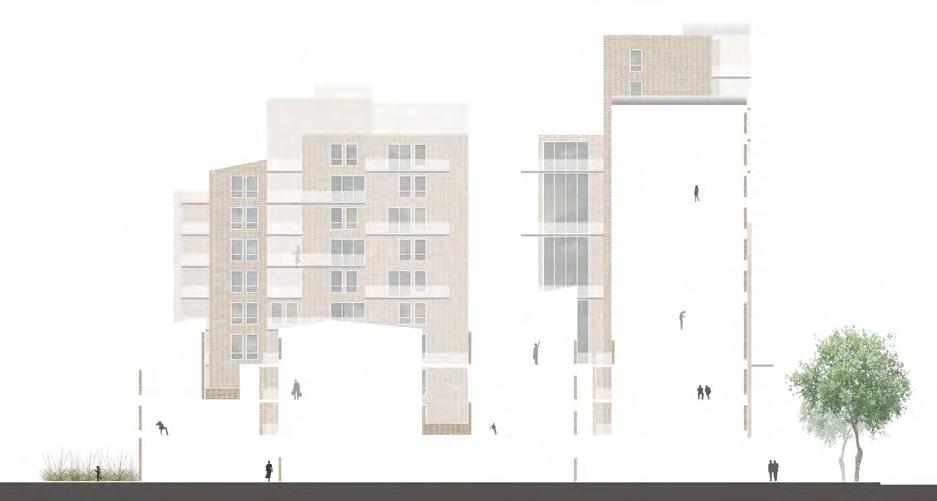

Coupe LOGEMENTS ET ÉQUIPEMENTS Coupe d’ensemble ouverture Sur Parc ouverture Sur Parc Sur cour Sur Faille Fonctionnement interne Parc Parc Promenade train cour Principe d’implantation SyStème de lanière > BandeS FonctionnelleS > tranSverSalitÉ eSPaceS PrinciPaux eSPaceS SecondaireS eSPaceS techniqueS Sur axe de PaSSage > PoSition centrale > rencontre > Partage > mixitÉ logementS reSSourcerie - centre de Formation centre d hÉBergement d Scothèque accèS - liaiSonS

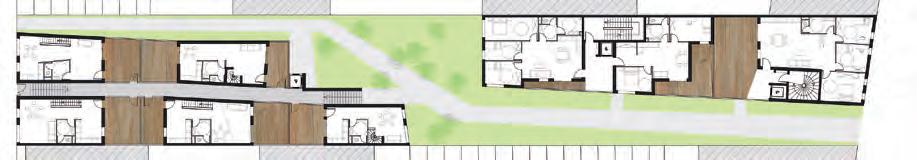

ACCROCHE AUX RAILS Plan d’etage niveau 1

HABITER AVEC L’INFRASTRUCTURE

Collaboration sur le projet de fin d’études d’un camarade lors de ma 3ème année de licence : Participation aux phases d’analyses et réalisation des maquettes.

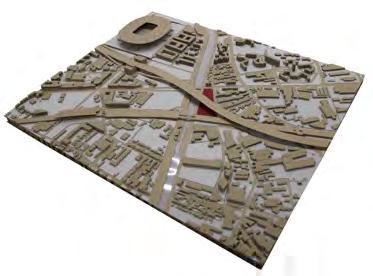

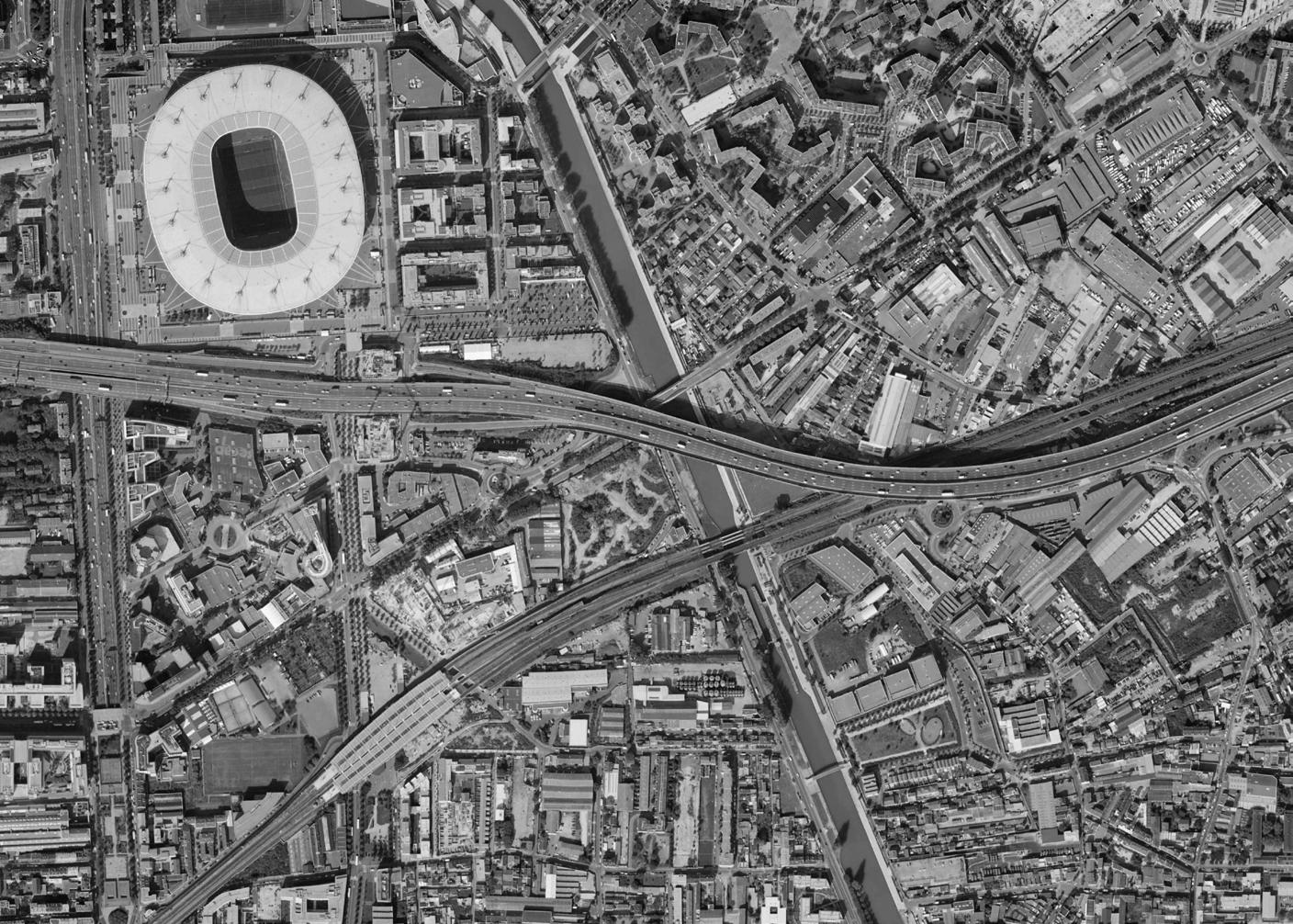

STADE DE FRANCE LES FRANCS-MOISINS CANAL SITE 12

m²

CENTRE-VILLE D’AUBERVILLIERS

600

dont 4 200 m² sous A86

GARE RER LA PLAINESTADE DE FRANCE

2011/2012 - L3

Programme :

Un centre culturel et sportif + aménagement des berges

Objectif : Valoriser l’infrastructure et exploiter les non-lieux qu’elle occasionne.

Seine-SaintDenis, Aubervilliers

LA PRÉSENCE D’INFRASTRUCTURES

Conséquences et enjeux

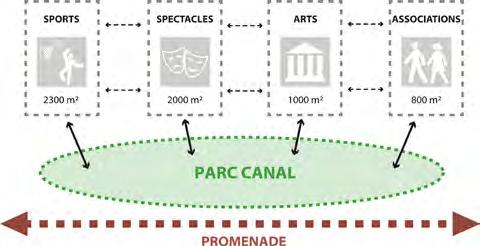

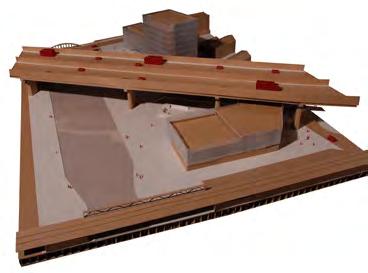

Nuisances sonores Enclave Ombre portée Visibilité Promenade Bien desservi Continuité urbaine Dynamisation Reconquête du canal MAQUETTES 1/1 000 1/500 1/200

ÉQUIPEMENTS CULTURELS

Dès ma deuxième année d’architecture en 2010, j’ai eu l’occasion de travailler sur des programmes d’équipements culturels (musée, médiathèque, etc...)

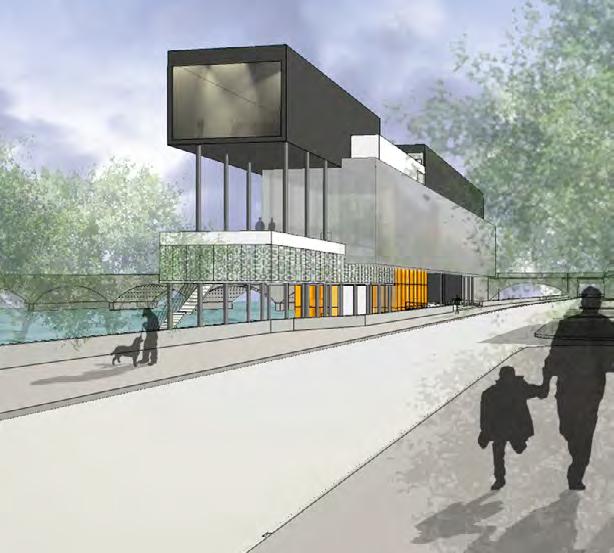

Du numérique

le long des quais - Paris

2011/2012 - L3

Programme : Un centre multimédia

SHON : 4000 m2

Objectif : Connecter une rue haute avec un quai bas via l’architecture sans entraver la vue sur la Seine ni la promenade au bord de l’eau.

Concept : Un bâtiment linéaire à l’image d’un site longitudinal.

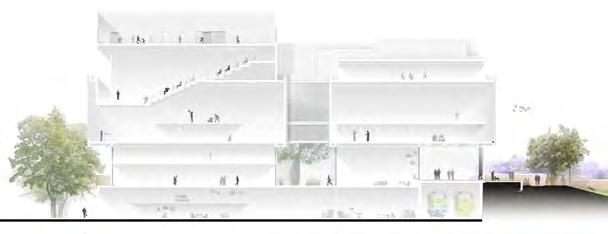

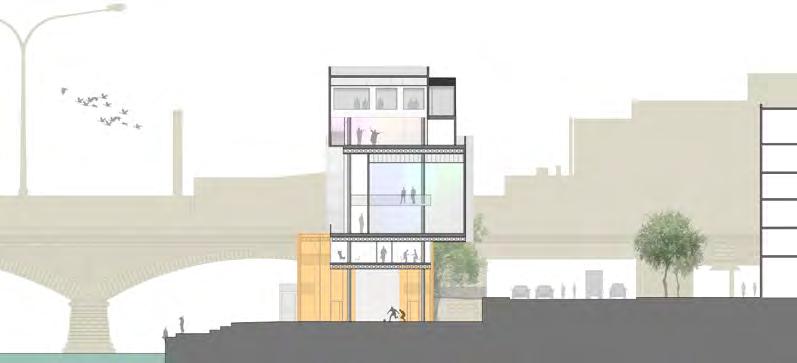

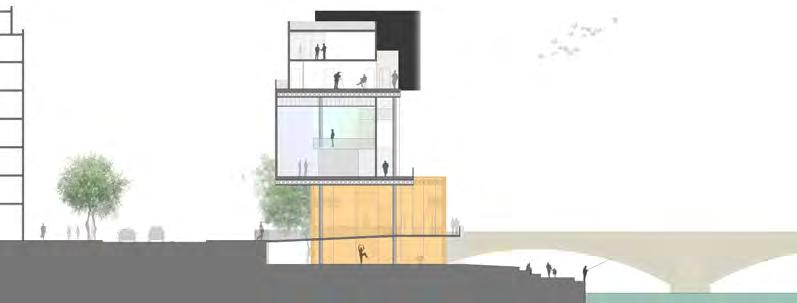

LIAISON RUE HAUTE/QUAI BAS Coupe transversale VIVRE LE DESSOUS Coupe transversale

M.N.H.A

Buenos Aires 2012/2013 - M1

Programme : Musée national d’histoire argentine

SHON : 5000 m2

Objectif : Vivre l’histoire temporelle à travers un parcours architectural.

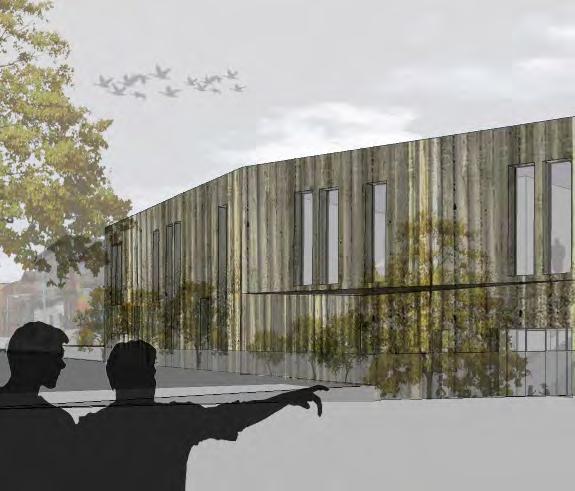

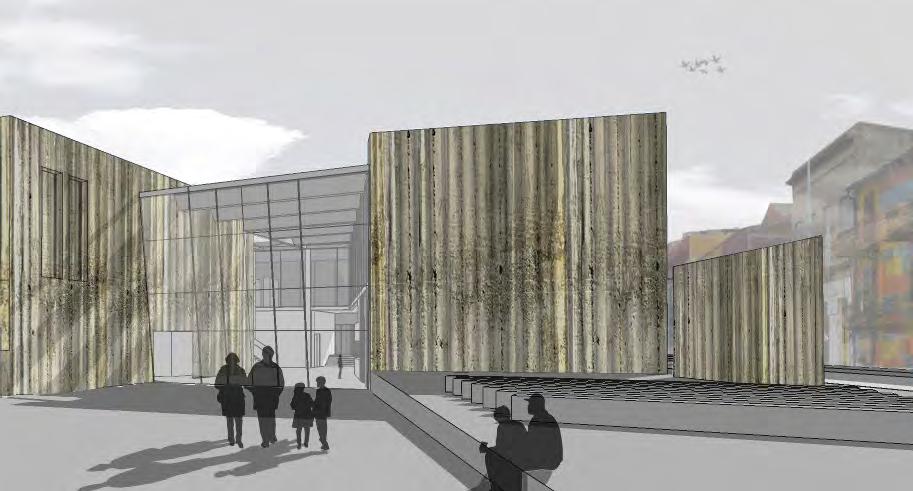

ENTRÉE PAR UNE FAILLE DE VERRE Perspective extérieure

Concept :

Bâtiment

métaphore du temps

s’enroule sur lui-même. 1 4 9 2 6 2 9 1 8 6 5 0 1 1 2 5 6 2 9 1 4 9 2 1865 1 9 1 4 1515 1 7 8 9 0 Buenos Aires, Quartier La Boca Dormitorio PRODUIT AUTODESK AUTODESK REALISE PAR UN BUT EDUCATIF LA SPIRALE DU TEMPS Plan

1 4 9 2 6 2 9 1 8 6 5 0 1 1 2 5 6 2 9 1 4 9 2 1865 1 9 4 1515 1 7 8 9 0

spirale »,

qui

R+1

Plan Rdc

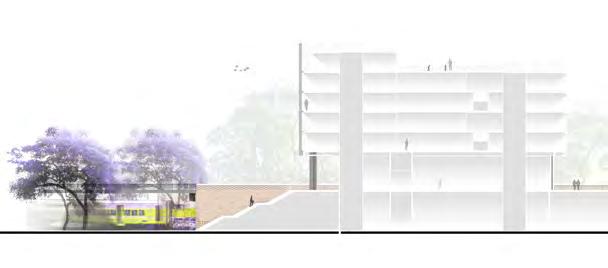

Coupe transversale

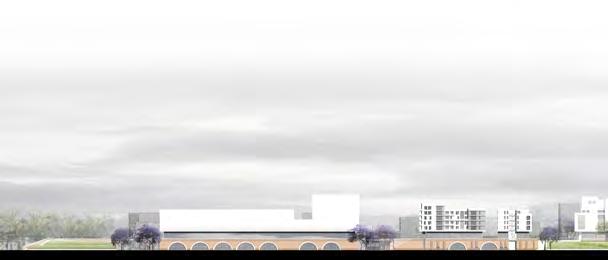

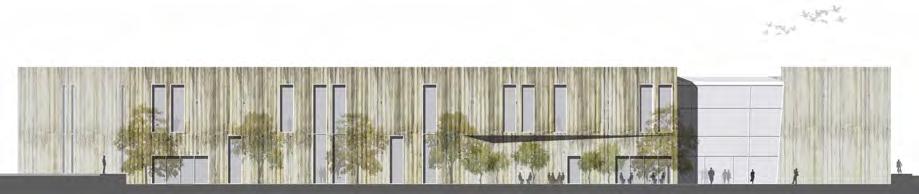

facade sud 100

PARCOURIR LE TEMPS

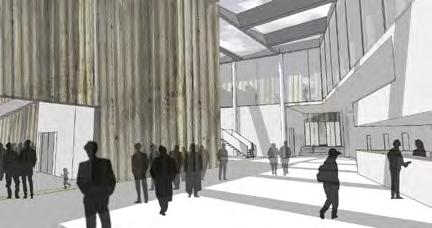

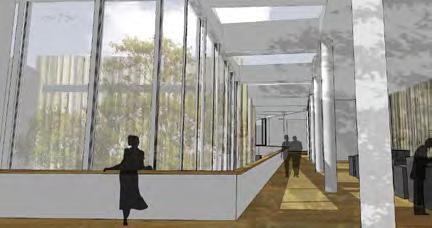

Perspectives intérieures

Façade principale

LOGEMENTS

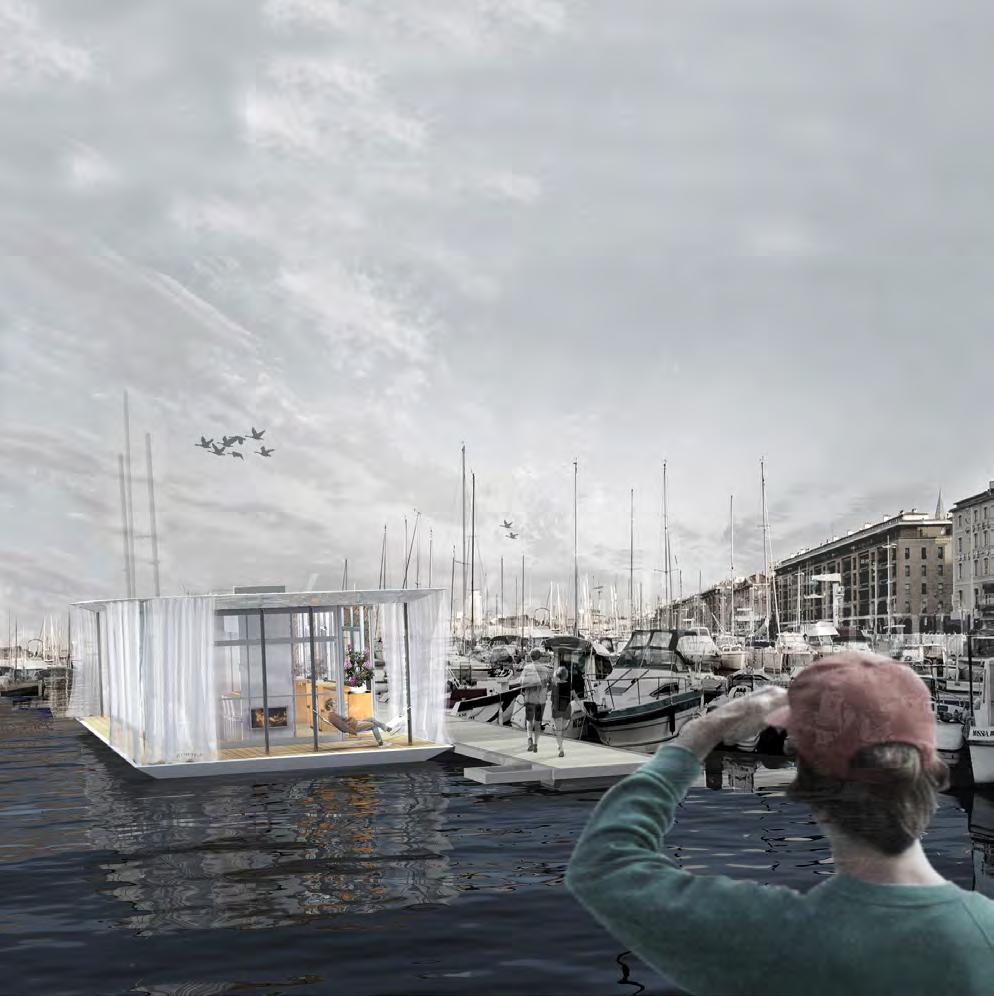

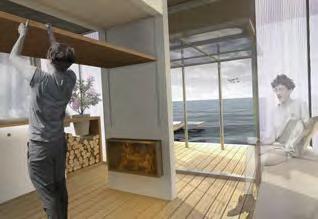

Nymphéa 1.3

Maison flottante

2014 - Concours Beneteau

Programme : Une maison-bateau

SHON : 40 m2

Objectif : Offrir, dans un espace minimal, flexibilité et adaptabilité, ouverture et intimité.

Concept : Entre transparence et opalescence : Un voile textile double la peau de polycarbonate traduisant la poétique de l’eau à travers la fluidité et la légèreté.

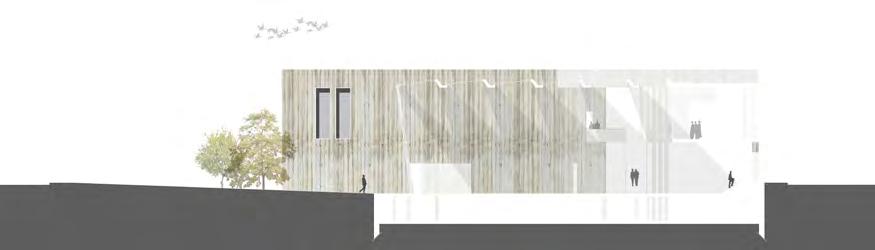

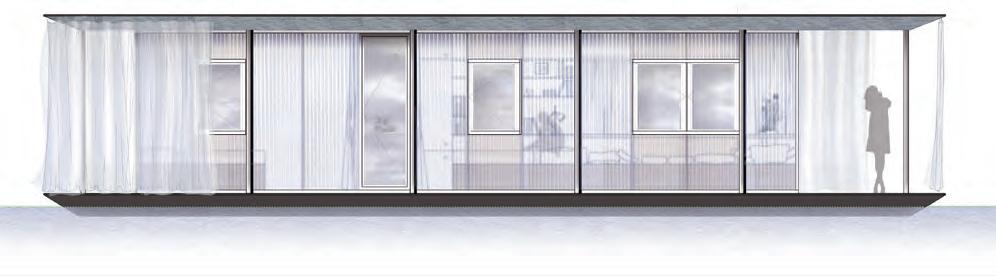

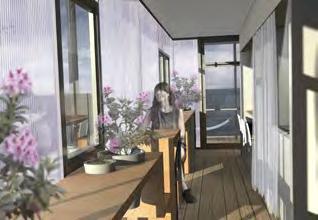

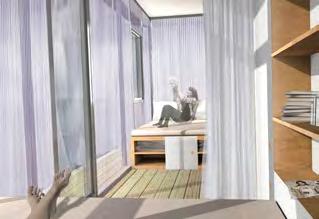

L’HORIZONTALITÉ SOULIGNÉE

39 Sdb Chambre Chambre / Bureau Séjour / Salle à manger Cuisine Espace extérieur Entrée
