Mesa de centro
Nathalia A Gálvez A Laura V Suárez t
v 2
Ingeniería de Diseño de Producto
Contenido Investigación Ritual Retos para diseñar Diagrama antropométrico 01 Proceso de diseño Primeras ideas Sketches iniciales Evolución de la idea Piezas de prototipado rápido 02 Ideal final Descripción del mueble Sketch de estudio final Secuencia de Uso Vista en Explosión Dimensiones Generales 03
2
Proyecto
01 Investigación
Ritual
Socializar: Snacks, cerveza y fútbol Número de personas involucradas: Entre 3 y 8 Espacio donde se realiza: Sala de estar Actividades que se realizan en el ritual: Comer, tomar y usar la TV para ver fútbol.
Objetos necesarios
Normalmente, los objetos que hacen parte del ritual son bowls para snacks, vasos de distintos estilos, botellas de cerveza y latas de cerveza.
Retos diseñarpara
Desde la función
Necesidad de un mueble versátil y adaptable al número de personas, además de una superficie donde se eviten regueros y con espacio suficiente para varios objetos.
Desde la ergonomía
Comodidad a la hora de participar en el ritual, que permita tener fácil alcance a todo los artículos y los mantega en estado óptimo.
Desde la materialidad
Uso de materiales faciles de limpiar, que sean resistentes y capaces de soportar los elementos del ritual.
Reto: Diseñar un mueble versátil que se adapte al ritual y al espacio, que permita tener todo lo involucrado en el ritual a la mano.
Collagede inspiración
Mesa
Medidas

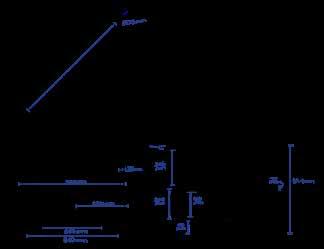

mm 579 549 490 861 1720 460 Nivel del ojo 579 711 460 549 1721 1067
Diagrama antropométrico
de centro y sofá
en
2
Proyecto
Proceso de diseño
02
Primeras ideas Sketches rápidos 2 mesas de diferentes alturas Almacenamiento Cajones Doble superficie Superficie desplazable Espacio frío Cajones para almacenar Mesa redonda para mayor integración Almacenamiento Variación de altura

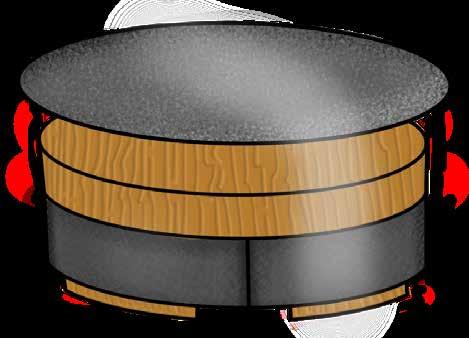

Sketches iniciales Cojines Idea 1: Concreto Madera Idea 2: Cojines Concreto Madera
Evolución idea de la
01-Sketch de información
Para más de 3 personas

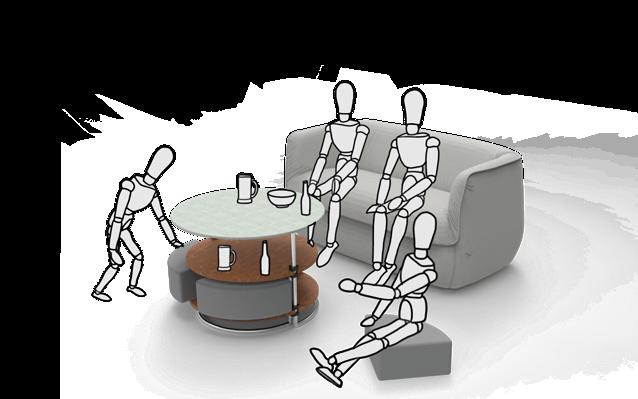

Secuencia de uso

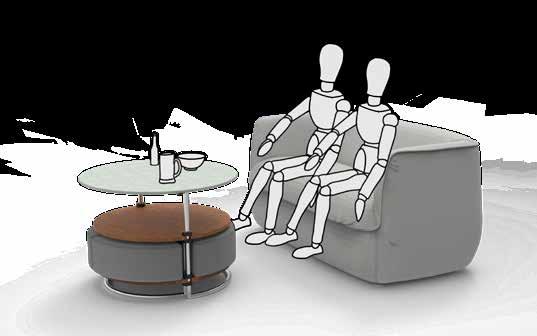

Para 2- 3 personas
Estructura metálicainterna
Cojín de espuma rígida, tapizado, con tela antifluidos (x4). Con altura de 180 mm para comodidad y fácil acceso a la mesa inferior.
Tope para asegurar la tabla de la mitad. La idea es que la tabla tenga la mitad del tope y la otra mitad se adhiera después de tener la estructura metálica soldada.
U hechas en impresión 3D con el fin de mantener la estructura metálica unida con la superficie de arriba y la de abajo sin la necesidad de usar tornillos.
Mesa para poner comida y bebidas
Ensamble 2 Vistas+ Cotas en mm
Espacio para poner bebidas/ Revistas & decoración Acero Concreto Impresión 3D Teca Ensamble 1
02-Sketch de información
Ensamble 1
Tope para asegurar la tabla de la mitad. La idea es que la tabla tenga la mitad del tope y la otra mitad se
Vistas
Ensamble 2

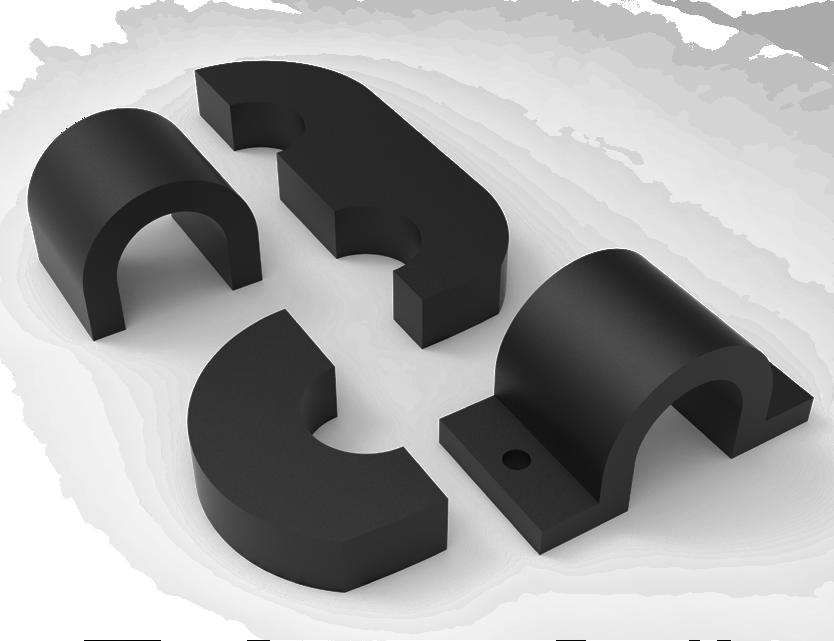

U hechas en impresión 3D con el fin de mantener la estructura metálica unida con la superficie de arriba y la de abajo sin la necesidad de usar tornillos.
Estructuras
metá Secuencia de uso Para 2- 3 personas Para más de 3 personas 665,00 R400,00 R396,00 800,00 700,00
prototipado rápido Piezas de
Piezas para ensambles
2
Proyecto
03 Idea Final
V2 es una mesa de centro para una sala de estar de tamaño mediano a grande, diseñada con el fin de satisfacer las necesidades de personas que suelen socializar con sus amigos viendo partidos de fútbol y tomando cerveza de una forma descomplicada y amigable.
v 2

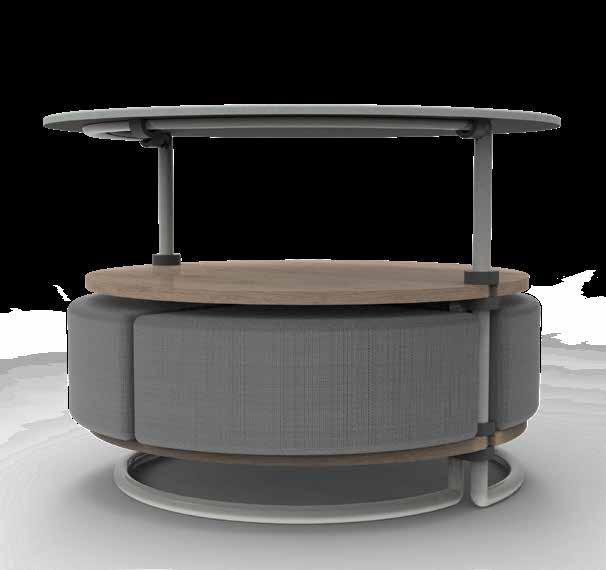

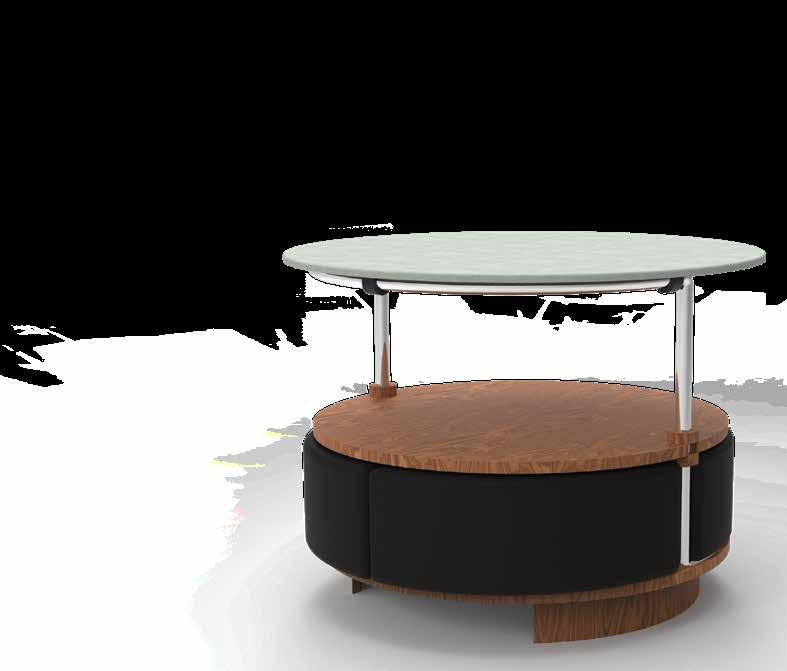

Sketch de estudio Ensambles
Estructuras metálicas Cojín
de uso Modos
Para 2-3 personas
Para más de 3 personas
Diagrama antropométrico
Medidas
mm 579 711 549 1721 1067 800 579 549 490 861 1720 Nivel del ojo 550 Mueble diseñado para el espacio de una sala con TV
en
explosión Vista en 1 2 3 4 5 5 4 4 3 7 6 8 9 9 9 9 # DE PIEZA CANTIDAD DESCRIPCIÓN MATERIAL 1 1 ESTRUCTURA METÁLICA 1 ACERO 2 1 ACERO 3 6 U PARA ENSAMBLE PLA 4 4 ENSAMBLE PARA UN TUBO PLA 5 4 PLA 6 1 SUPERFICIE CON 350 MM DE RADIO MADERA 7 1 MADERA 8 1 CONCRETO 9 4 COJIN ESPUMA RÍGIDA Y TELA SINTETICA ESTRUCTURA METÁLICA 2 ENSAMBLE PARA DOS TUBOS SUPERFICIE CON 350 MM DE RADIO SUPERFICIE CON 400 MM DE RADIO
Dimensiones Generales
550.00
R400.00 800.00
700.00
