/portfólio
laura hack lopes da silva / arquitetura e urbanismo
/curriculum vitae
laura hack lopes da silva porto alegre, rs 25/11/1999 +55 51 992236446
laura.hackls25@gmail.com
português nativo inglês avançado (B2 - Cambridge Assessment) italiano avançado (B2 - CILS) espanhol intermediário (B1 - DELE)
informações pessoais idiomas softwares
autocad revit indesign
archicad sketchup
v-ray illustrator
lumion photoshop
graduação em arquitetura e urbanismo pela UFRGS porto alegre, rs / 2017 - agora
intercâmbio acadêmio na Universidade Sapienza roma, it / 2022
experiências cursos
bolsa de iniciação científica porto alegre, rs / 2019 Bolsa de Iniciação Científica Voluntária no Núcleo Orientado para a Inovação da Edificação (NORIE) com ênfase no estudo da autocicatrização do concreto.
wikihaus inc. porto alegre, rs / 2020 Estagiária na Wikihaus Incorporadora e Construtora, atuando no auxílio da coordenação de projetos e acompanhamento da execução.
bolsa de iniciação científica porto alegre, rs / 2020 - 2021 Bolsa de Iniciação Científica no Núcleo Orientado para a Inovação da Edificação (NORIE) com enfoque no gerenciamento da produção, atuando em pesquisas de gestão visual e BIM 4D.
ideia 1
porto alegre, rs / 2020 - 2021 Estagiária na Ideia1 Arquitetura atuando no auxílio do desenvolvimento técnico do projeto executivo, detalhamento e compatibilização.
oficina conceito arquitetura porto alegre, rs / 2021 - 2022 Estagiária na Oficina Conceito Arquitetura atuando no acompanhamento de todas as etapas do projeto, no desenvolvimento do arquitetônico e das disciplinas complementares.
curso de illustrator porto alegre, rs / 2017 Curso ministrado pelo arquiteto Diego Valls na Escala Workshops
curso de extensão em arquitetura popular brasileira porto alegre, rs / 2017
Curso realizado pela pró-reitoria de extensão da UFRGS
curso de v-ray porto alegre, rs / 2018 Ministrado pela arquiteta Ana Andreatta do Estúdio de Representação e Arquitetura (ERA)
curso de extensão em planejamento urbano porto alegre, rs / 2018 Realizado pelo Grupo de Pesquisa Laboratório de Estudos Urbanos (LEUrb) da UFRGS
curso de archicad porto alegre, rs / 2019 Ministrado pela arquiteta Raquel Smidt do IMA Desenvolvimento BIM.
curso de revit porto alegre, rs / 2020 Ministrado pela arquiteta Ana Andreatta do Estúdio de Representação e Arquitetura (ERA)
formação
/índice
/06 edifício residencial campari /10 residências hoffmann /16 cojunto habitacional alameda /26 comunidade rua da represa /32 loteamento passo das pedras /38 ims porto alegre

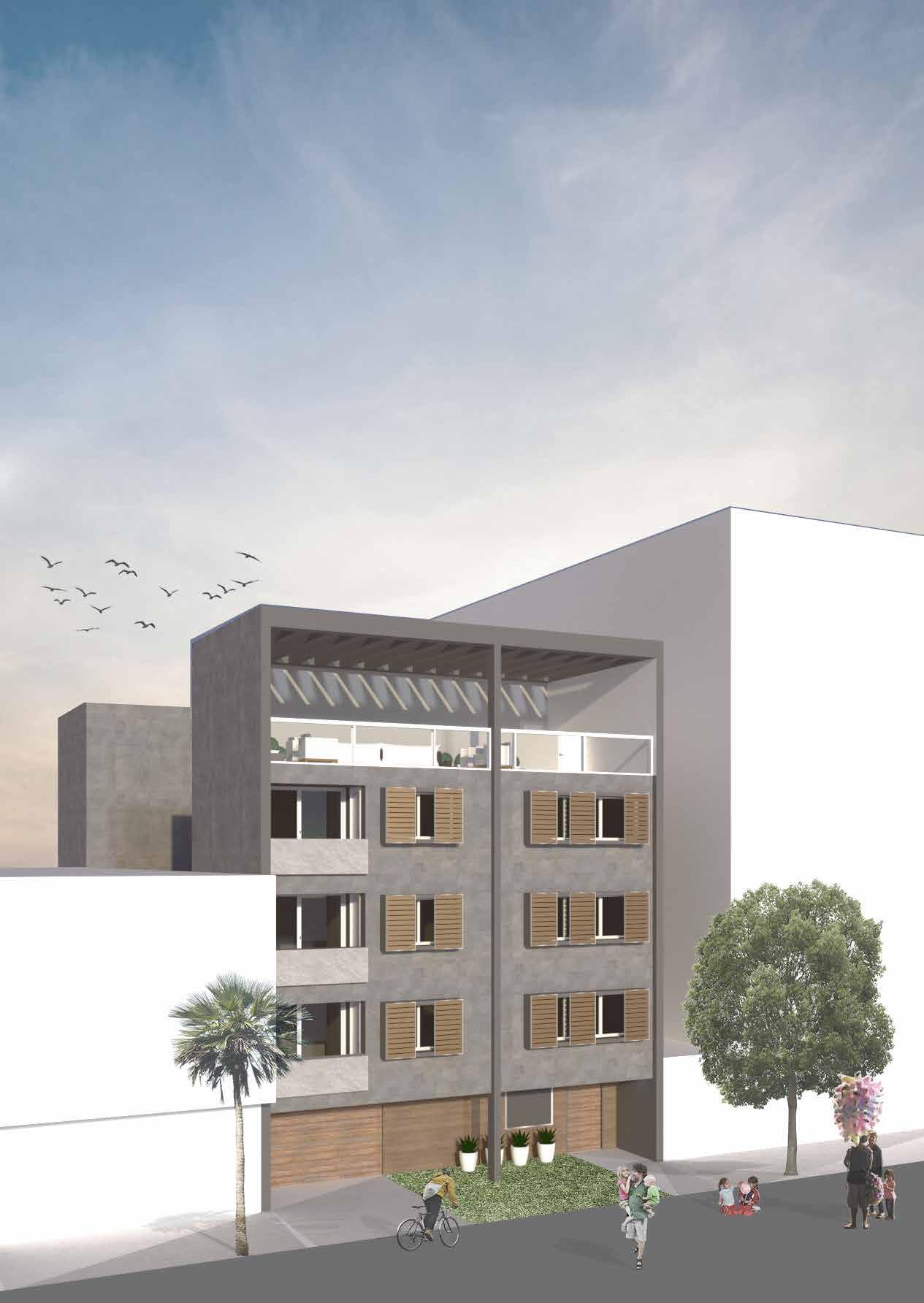

/edifício residencial campari
ufrgs - 2° semestre
O exercício consiste no projeto de um edifício residencial na Rua Garibaldi, no bairro Bom Fim, em Porto Alegre. Optou-se pela distribuição de três apartamentos por andar com a finalidade de atender ao público alvo de jovens casais.
A construção apresenta dois apartamentos nas suas extremidades, colados nas divisas laterais, e um apartamento no centro, fastado da lateral para fazer uso da luminosidade. O prédio apresenta recuo de jardim tanto na fachada principal como na posterior, tendo um aproveitamento da iluminação matinal e vespertina.
planta baixa térreo
planta baixa pav. tipo planta baixa cobertura
corte AA corte BB
/residências hoffmann
ufrgs - 3° semestre
Projeto de duas casas geminadas na Rua Hoffmann, no Bairro Floresta, em Porto Alegre. O programa prevê duas casas com no máximo 250m² cada que devem conter um ateliê e uma área residencial, além da existência de pátios internos com a finalidade de interligar, iluminar e ventilar os ambientes.
O partido consiste na divisão dos ambientes em ateliê, área social e área íntima. O ateliê localiza-se na parte inferior, com acesso independente, assim como a área social da residência. O piso superior abriga a área íntima e o espaço aberto com piscina.

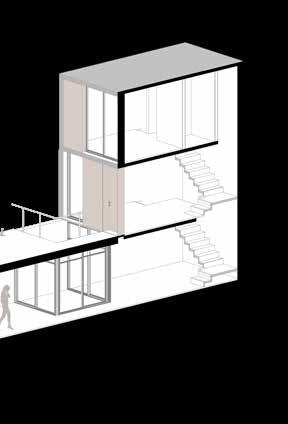

esquema estrutural
implantação
planta baixa térreo planta baixa 2° pavimento
corte longitudinal
/conjunto habitacional alameda
ufrgs - 5° semestre
A proposta consiste no reloteamento de unidades habitacionais antigas no bairro cidade baixa, em Porto Alegre, e a troca por um conjunto habitacional que abriga novas moradias e equipamentos urbanos. A fim de manter a malha pré-existente do bairro, determinou-se o módulo de 3,5m para as habitações de modo que se insiram adequadamente no ambiente.
O conceito parte do objetivo de obter uma passarela que interligasse todos os acessos das unidades habitacionais, independente do espaço público. A partir disto, foram propostas cinco tipologias de casas, que podem flexibilizar diferentets usos .
implantação
planta baixa térreo
4
planta baixa 2° pavimento
planta baixa 3° pavimento
CASA 1 CASA 2 CASA 3 CASA 5
CASA 1
4 CASA 2
4 CASA 3
CASA
CASA
corte AA corte BB corte CC
/comunidade rua da represa
ufrgs - 6° semestre
A cominidade Rua da Represa se encaixa na legislação como Zona Especial de Interesse Social, e abriga inúmeras habitações, regulares e irregulares perante a lei. A proposta de urbanização foi a regularização dos lotes existentes e a realocação das habitações que se encontravam em região de risco – às margens do arroio (área de preservação permanente) e residências que não haviam acesso a vias .
O projeto engloba uma área eleita para abrigar 146 habitações, áreas destinadas a comércio e lazer, e uma área de urbanização da orla do arroio. Nos conjuntos habitacionais, 12 apartamentos têm planta diferenciada para receber moradores que necessitem de acessibilidade especial.
planta baixa do loteamento
Bloco de concreto pré-moldado Acabamento natural | 2x1m
Bloco de concreto pré-moldado tipo paver Acabamento natural | 20x10cm
Bloco de concreto pré-moldado tipo paver Acabamento grafite 20x10cm
Calçamento em concreto moldado in-loco Acabamento grafite
Via com pavimentação asfáltica
Ciclovia de pavimentação em cocncreto pintada em vermelho Deck de madeira (Passagem de pedestres)
Concreto moldado in-loco Acabamento grafite
Deck de madeira (arquibancada)
Escada em concreto
1 6 2 7 3 8 4 9 5 10
planta baixa do bloco habitacional A
planta baixa do bloco habitacional B corte
corte BB
AA
/comunidade rua da represa
ufrgs - 7°
semestre
O Loteamento Passo das Pedras nasce de uma gleba localizada no bairro de mesmo nome, na cidade de Porto Alegre. O terreno comporta desde seu início diversas ocupações, regulares e irregulares, e também o Arroio Passo das Pedras.
O projeto partiu da escolha de diretrizes viárias para realizar a integracao da malha proposta, o optou-se por utilizar a conexão com a Av. Alberto Pasqualini, a fim de melhor manejar com a topografia existente. A partir disso, o conceito surge da análise do local, um espaço marginalizado, de história forte, e que, segundo os índices demográficos, apontam uma grande porcentagem de crianças e adolescentes e jovens.
A proposta tem como ideia, então compreender o passado, perceber o presente e projetar o futuro, para que em consonância com a história do local e as demandas atuais, o espaço seja um lugar de acolhimento de todos os moradores, de crianças a idosos. As estratégias tomadas foram incentivar a caminhabilidade e o comércio local, e projetar espaços que suportem os diferentes públicos que ali habitam.
/hierarquia viária /tipologias /densidade /soluções sustentáveis /equipamentos /uso do solo VIA ARTERIAL VIA COLETORA VIA LOCAL VIA PEDONAL CRECHE CENTRO COMUNITÁRIO UPA POSTO DE SAÚDE ESCOLA E.M. QUADRA DE ESPORTES ESCOLA EXISTENTE PÚBLICO PRIVADO BAIXA DENSIDADE BAIXA ALTA MÉDIA DENSIDADE ALTA DENSIDADE PISO DRENANTE RUA COM CANTEIROS PLUVIAIS CANALIZAÇÃO A CÉU ABERTO BIOVALETAS JARDIM FILTRANTE
implantação
baixa densidade média densidade alta densidade quadras barcelona axonométrica
/instituto moreira salles poa
ufrgs - 7° semestre
Este é o projeto do Instituto Moreira Salles de Porto Alegre. Fica situado ente a Avenida Borges de Medeiros e a Rua Marechal Floriano Peixoto, no Vaduto Otávio Rocha.
O partido funcional do projeto se baseia na proposta de um instituto cultural com o intuito de dar mais vida ao Centro Histórico de Porto Alegre. Estando situado em um marco histórico da cidade, o projeto contém praças elevadas que possibilitam a apreciação do espaço urbano circundante. O partido volumétrico propõe um jogo de volumes que possibilita diversas experiências sensoriais.
O instituto é projetado em estrutura pré fabricada com modulação de 1,5m x 1,5 m. O bloco de serviços é em concreto armado pré fabricado, sendo o restante da estrutura principal em treliças metálicas. A fachada é composta por chapas metálicas perfuradas que filtram a luz solar e propõem um jogo de luz e sombra nos ambientes internos.

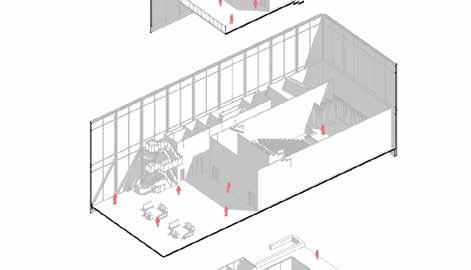

forma inicial inclinação circulação vertical blocos funcionais
elevação - térreo livre subtração
8º pavimento 6º pavimento 4º pavimento 2º pavimento
7° pavimento 5° pavimento 3° pavimento 1° pavimento subsolo
térreo
-6 00 -1 SUBSOLO -1 ±0
TÉRREO
Corte A-A corte longitudinal
13
00 0
+3 75 1 1º PAVIMENTO +9 75 2 2º PAVIMENTO +15 75 3 3º PAVIMENTO +19 50 4 4º PAVIMENTO +25 50 5 5º PAVIMENTO +31 50 6 6º PAVIMENTO +35 25 7 7º PAVIMENTO +41 25 8 8º PAVIMENTO +47 25 9 9º PAVIMENTO +50 25 10 COBERTURA
GSEducationalVersion 300 350 150 150 200 100 50 18 +47,40 JUNÇÃO VIGA-VIGA CO PARAFUSOS SEXTAVADOS EM PLACA SOLDADA VIGA PERFIL LAMINADO AÇO GALVANIZADO 200x1000mm GERDAU VIGA PERFIL LAMINADO 200 300mm GERDAU LAJE ALVEOLAR TIPO ROTH 1245 10000 160mm COM CAMADA DE CONCRETO DE SOLIDARIZAÇÃO e 40mm MANTA ASFÁLTICA CONCRETO MAGRO DE REGULARIZAÇÃO COM ADITIVO IMPERMEABILIZANTE 30mm com INCLINAÇÃO DE % PROTEÇÃO MECÂNICA 20 ISOLAMENTO TÉRMICO 40mm PERFIL DE TRAVAMENTO DIAGONAL DA TRELIÇA EM AÇO GALVANIZADO 200x200mm CHAPA METÁLICA AÇO GALVANIZADO DOBRADA PARA ENCAIXE NA ESTRUTURA MONTANTE DE SUPORTE DA ESQUADRIA EM AÇO GALVANIZADO COM PINTURA ELETROSTÁTICA BRANCA 200 350 MONTANTE DE FIXAÇÃO DA ESQUADRIA EM AÇO GALVANIZADO COM PINTURA ELETROSTÁTICA BRANCA 100 150 VIDRO LAMINADO LISO TRANSPARENTE INCOLOR 20 VEDAÇÃO EM SILICONE TRANSLÚCIDO CONTÍNUO 300 190 30 40 20 DETALHE CLARABOIA Escala 1 10 1.000 200 +19,50 40 100 40 100 JUNÇÃO VIGA-VIGA CO PARAFUSOS SEXTAVADOS EM PLACA SOLDADA VIGA PERFIL LAMINADO 200 300 AÇO GALVANIZADO GERDAU REGULARIZAÇÃO PISO LAMINADO COLADO EUCAFLOOR NOGUEIRA 30 TIRANTE METÁLICO PARA SUSTENTAÇÃO DO FORRO ESPAÇADOS A CADA 600INTERSECÇÃO PAINEL BAFFLE 100 - 40 100 LUMINÁRIA PLAFON 25W LED EMBUTIR BRANCO FRIO 100 100 100 40 50 100 700 300 190 15 30 LAJE ALVEOLAR TIPO ROTH 1245x10000 160mm COM CAMADA DE CONCRETO DE SOLIDARIZAÇÃO 40 DETALHE FORRO PRAÇA ELEVADA Escala 1 10 12,5 70 12,5 150 -6,00 MONTANTE VERTICAL SEÇÃO C EM AÇO GALVANIZADO 30 70 PLACA DE GESSO ACARTONADO STANDART 125 MONTANTE HORIZONTAL EM VISTA SEÇÃO C EM AÇO GALVANIZADO 30mmx70mm ISOLAMENTO TÉRMICO EM LÃ DE ROCHA e 60mm - AÇO VIDRO PERFILADO AUTOPORTANTE U-GLASS 15 VEDAÇÃO EM SILICONE TRANSLÚCIDO CONTÍNUO EM TODO O QUADRO ESTRUTURAL VEDAÇÃO EM SILICONE TRANSLÚCIDO CONTÍNUO EM TODO O QUADRO ESTRUTURAL LOJA SUB-1 CIRCULAÇÃO 1050 128 50 DETALHE U GLASS LOJA SUB-1 Escala: 1 10 +31,5 LAJE ALVEOLAR TIPO ROTH 1245 10000 160 COM CAMADA DE CONCRETO DE SOLIDARIZAÇÃO e 40mm CAMADA DE REGULARIZAÇÃO e 20mm PISO DE PEDRA PORTUGUESA IRREGULAR e 20mm CRUZETA PARA PISO ELEVADO EM AÇO CARBONO LAMINADO PLACA PARA PISO ELEVADO KNAUF e 20mm CAMADA DE ASSENTAMENTO EM CIMENTO COLA e 10mm VIGA PERFIL LAMINADO 100 300 GERDAU AÇO GALVANIZADO MONTANTE DE SUPORTE DA ESQUADRIA EM AÇO GALVANIZADO COM PINTURA ELETROSTÁTICA CINZA 50mmx75mm MANTA ASFÁLTICA e 7mm CAMADA DE ASSENTAMENTO COM CIMENTO COLA E 5mm REVESTIMENTO PORTOBELLO MALIBU OCEAN 200x200mm e= 7mm 190 15 50 20 5 20 205 75 20 50 7 5 7 D 13 DET ESPELHO DAGUA detalhe fixação clarabóia detalhe espelho d’água detalhe conexão paineis de policarbonato detalhe forro da área aberta
/marea - mobiliario público
universidade sapienza - roma
Marea é um projeto de mobiliário urbano para a cidade de Ostia, que se localiza a 29km da capital da Itália, Roma.
A partir da análise da cidade e de como os agentes e instalações que já existiam alí infuenciavam na vida das pessoas , foi proposto uma interação cultural com o que se via naquela cidade e o que nós tínhamos como referência nas cidades brasileiras.
Foram observadas grandes diferenças entre uma cidade litorânea brasileira e uma italiana, entre elas a privatização de grande parte da faixa de areia para o público em geral, a barreira física que havía muitas vezes entre o calçadão e a praia e a grande falta de mobiliário de permanência .
A partir disso o projeto se desenvolveu a partir da conexão cidade-praia. Foi proposto um percurso, através de pinturas no pavimento que levasse as pessoas desde a estação central até a praia.
Com isso, foram pensados mobiliários (a partir de uma modulação base 60cmx180cm) que remetessem espreguiçadeiras e descanso de redes para a instalação nos pontos previstos
A proposta não era tirar ou excluir nada do que já existia, mas sim trazer mais uma percepção do possível aproveitamento do espaço público.
percurso barreiras pontos de referência nós croquis do módulo
implantação da área geral
implantação
da área da estação
implantação da área da rotatória
implantação
da área da praia
180 60 25° 427 60 45° 60 60 45 45 180 60 25 427 60 45 60 60 45 45 GSEducationalVersion 60 60 45 45 GSEducationalVersion 5,0 5,0 5,0 5,0 FOGLIO DI POLIETILENE AD ALTA DENSITÀ COLORE VIOLA 600X1200MM PERFILO TUBOLARE IN METALLO 50X50MM PERFILO TUBOLARE IN METALLO 50X50MM FOGLIO DI POLIETILENE AD ALTA DENSITÀ COLORE VIOLA 600X1200MM PROFILO TUBOLARE IN ACCIAIO AL CARBONIO PER BLOCCO DI MONTAGGIO 50X50MM TRAVERSA IN ACCIAIO AL CARBONIO CON CROCE NELLA PARTE SUPERIORE PER IL FISSAGGIO DEL FOGLIO DI POLIETILENE H 500MM PULEGGIA DI BLOCCAGGIO FISSATA CON VITI ESAGONALI IN ACCIAIO AL CARBONIO 4 50,0 5,0 5,0 FOGLIO DI POLIETILENE AD ALTA DENSITÀ COLORE AZURRO 600X1200MM PROFILO TUBOLARE IN ACCIAIO AL CARBONIO PER BLOCCO DI MONTAGGIO 50X50MM TRAVERSA IN ACCIAIO AL CARBONIO CON CROCE NELLA PARTE SUPERIORE PER IL FISSAGGIO DEL FOGLIO DI POLIETILENE H 500MM 32 5 5 5 7 10 FOGLIO DI POLIETILENE AD ALTA DENSITÀ COLORE VIOLA 600X1200MM E= 50MM PROFILO SEZIONE C IN ACCIAIO ZINCATO 30X70MM PROFILO TUBOLARE IN ACCIAIO AL CARBONIO PER BLOCCO DI MONTAGGIO 50X50MM RETE DI COTONE INTRECCIATO COLORE CIANA FOGLIO DI POLIETILENE AD ALTA DENSITÀ COLORE VIOLA 600X1200MM E= 20MM VITE ESAGONALE PER IL FISSAGGIO DELLA RETE SULLA PIASTRA 5 5 60 3,0 5 5 PROFILO TUBOLARE IN ACCIAIO AL CARBONIO PER BLOCCO DI MONTAGGIO 50X50MM FOGLIO DI POLIETILENE AD ALTA DENSITÀ COLORE VIOLA CON UNA INCLINAZIONE DI 2% 600X600MM ; E= 50MM PROFILO TUBOLARE IN ACCIAIO AL CARBONIO PER BLOCCO DI MONTAGGIO 50X50MM FOGLIO DI POLIETILENE AD ALTA DENSITÀ COLORE VIOLA 600X1200MM ; E= 50MM 2% 10,0 5,0 5,0 FOGLIO DI POLIETILENE AD ALTA DENSITÀ COLORE AZURRO 600X1200MM PROFILO TUBOLARE IN ACCIAIO AL CARBONIO PER BLOCCO DI MONTAGGIO 50X50MM TRAVERSA IN ACCIAIO AL CARBONIO CON CROCE NELLA PARTE SUPERIORE PER IL FISSAGGIO DEL FOGLIO DI POLIETILENE H 100MM D-01 Det Escala 1:10 D-02 Det Escala: 1:10 D-03 Det Escala: 1:10 5,0 5,0 5,0 5,0 FOGLIO DI POLIETILENE AD ALTA DENSITÀ COLORE VIOLA 600X1200MM PERFILO TUBOLARE IN METALLO 50X50MM PERFILO TUBOLARE IN METALLO 50X50MM FOGLIO DI POLIETILENE AD ALTA DENSITÀ COLORE VIOLA 600X1200MM PROFILO TUBOLARE IN ACCIAIO AL CARBONIO PER BLOCCO DI MONTAGGIO 50X50MM TRAVERSA IN ACCIAIO AL CARBONIO CON CROCE NELLA PARTE SUPERIORE PER IL FISSAGGIO DEL FOGLIO DI POLIETILENE H 500MM PULEGGIA DI BLOCCAGGIO FISSATA CON VITI ESAGONALI IN ACCIAIO AL CARBONIO 4 50,0 5,0 5,0 FOGLIO DI POLIETILENE AD ALTA DENSITÀ COLORE AZURRO 600X1200MM PROFILO TUBOLARE IN ACCIAIO AL CARBONIO PER BLOCCO DI MONTAGGIO 50X50MM TRAVERSA IN ACCIAIO AL CARBONIO CON CROCE NELLA PARTE SUPERIORE PER IL FISSAGGIO DEL FOGLIO DI POLIETILENE H 500MM 32 5 5 5 7 10 FOGLIO DI POLIETILENE AD ALTA DENSITÀ COLORE VIOLA 600X1200MM ; E= 50MM PROFILO SEZIONE C IN ACCIAIO ZINCATO 30X70MM PROFILO TUBOLARE IN ACCIAIO AL CARBONIO PER BLOCCO DI MONTAGGIO 50X50MM RETE DI COTONE INTRECCIATO COLORE CIANA FOGLIO DI POLIETILENE AD ALTA DENSITÀ COLORE VIOLA 600X1200MM ; E= 20MM VITE ESAGONALE PER IL FISSAGGIO DELLA RETE SULLA PIASTRA 5 5 60 3,0 5 5 PROFILO TUBOLARE IN ACCIAIO AL CARBONIO PER BLOCCO DI MONTAGGIO 50X50MM FOGLIO DI POLIETILENE AD ALTA DENSITÀ COLORE VIOLA CON UNA INCLINAZIONE DI 2% 600X600MM ; E= 50MM PROFILO TUBOLARE IN ACCIAIO AL CARBONIO PER BLOCCO DI MONTAGGIO 50X50MM FOGLIO DI POLIETILENE AD ALTA DENSITÀ COLORE VIOLA 600X1200MM ; E= 50MM 2% 10,0 5,0 5,0 D-01 Det Escala: 1 10 D-02 Det Escala 1:10 D-03 Det Escala: 1 10 5,0 5,0 5,0 5,0 FOGLIO DI POLIETILENE AD ALTA DENSITÀ COLORE VIOLA 600X1200MM PERFILO TUBOLARE IN METALLO 50X50MM PERFILO TUBOLARE IN METALLO 50X50MM FOGLIO DI POLIETILENE AD ALTA DENSITÀ COLORE VIOLA 600X1200MM PROFILO TUBOLARE IN ACCIAIO AL CARBONIO PER BLOCCO DI MONTAGGIO 50X50MM TRAVERSA IN ACCIAIO AL CARBONIO CON CROCE NELLA PARTE SUPERIORE PER IL FISSAGGIO DEL FOGLIO DI POLIETILENE H 500MM PULEGGIA DI BLOCCAGGIO FISSATA CON VITI ESAGONALI IN ACCIAIO AL CARBONIO 4 50,0 5,0 5,0 FOGLIO DI POLIETILENE AD ALTA DENSITÀ COLORE AZURRO 600X1200MM PROFILO TUBOLARE IN ACCIAIO AL CARBONIO PER BLOCCO DI MONTAGGIO 50X50MM TRAVERSA IN ACCIAIO AL CARBONIO CON CROCE NELLA PARTE SUPERIORE PER IL FISSAGGIO DEL FOGLIO DI POLIETILENE H 500MM 32 5 5 5 7 10 FOGLIO DI POLIETILENE AD ALTA DENSITÀ COLORE VIOLA 600X1200MM E 50MM PROFILO SEZIONE C IN ACCIAIO ZINCATO 30X70MM PROFILO TUBOLARE IN ACCIAIO AL CARBONIO PER BLOCCO DI MONTAGGIO 50X50MM RETE DI COTONE INTRECCIATO COLORE CIANA FOGLIO DI POLIETILENE AD ALTA DENSITÀ COLORE VIOLA 600X1200MM E= 20MM VITE ESAGONALE PER IL FISSAGGIO DELLA RETE SULLA PIASTRA 5 5 60 3,0 5 5 PROFILO TUBOLARE IN ACCIAIO AL CARBONIO PER BLOCCO DI MONTAGGIO 50X50MM FOGLIO DI POLIETILENE AD ALTA DENSITÀ COLORE VIOLA CON UNA INCLINAZIONE DI 2% 600X600MM ; E= 50MM PROFILO TUBOLARE IN ACCIAIO AL CARBONIO PER BLOCCO DI MONTAGGIO 50X50MM FOGLIO DI POLIETILENE AD ALTA DENSITÀ COLORE VIOLA 600X1200MM E= 50MM 2% 10,0 5,0 5,0 D-01 Det Escala 1 10 D-02 Det Escala 1 10 D-03 Det Escala: 1:10 D-01 D-02 90 90 90 90 40 5 5 86 163 D-03 50 5 5 134 427 90 90 90 90 90 90 4 4 D-04 D-05 10 10 134 93 60 10 5 5 45 153 45 A A Corte Escala 1 50 B B Corte Escala: 1:50 C Corte Escala: 1:50 GSEducationalVersion D-01 D-02 90 90 90 90 40 5 5 86 163 25 D-04 D-05 10 10 134 93 60 10 5 5 45 153 4 A A Corte Escala: 1:50 C Corte Escala: 1:50 D-01 D-02 90 90 90 25 D-03 50 5 5 134 427 90 90 90 90 90 90 5 4 D-04 D-05 93 60 153 A Corte Escala: 1:50 B B Corte Escala: 1:50 Corte Escala: 1:50 módulo 1 corte m.1 det. roldana det. rede det. banco módulo 2 corte m.2 módulo 3 corte m.3
