BITÁCORA Sistema de Irrigación
Entrega Final
2024 - 1
C. Cagua L. Flórez J. Gómez V. Garzón G. López
Contexto
El sistema de irrigación de la piel y las estructuras subyacentes desempeña un papel fundamental en diversos procedimientos médicos. Una comprensión detallada de cómo funciona este sistema es crucial para mejorar el manejo de suturas, incisiones y otras intervenciones que afectan la piel y los tejidos blandos. Conocer a fondo la irrigación sanguínea de la piel y sus diferentes capas permite a los profesionales de la salud optimizar técnicas quirúrgicas, minimizar complicaciones y acelerar los procesos de cicatrización. Este tipo de conocimiento especializado es esencial para el desarrollo de nuevos prototipos médicos destinados a mejorar los resultados clínicos. Esta infografía explorará los hallazgos clave del equipo de investigación en torno al sistema de irrigación cutánea, proporcionando una valiosa perspectiva para futuros avances en el campo de la medicina.
BOCETO #1
La primera propuesta es un simulador que representa el abdomen, tórax y piernas. Este dispositivo incluye un pad intercambiable situado en el abdomen y utiliza un sistema de irrigación que se activa mediante un macrogotero.
BOCETO #2
La segunda propuesta también se centra en el abdomen, junto con el contexto del tórax y las piernas. En esta propuesta, se encuentra un pequeño pad en la parte inferior del abdomen que contiene las diferentes capas de la piel.
BOCETO #3
La última propuesta se refiere al contexto de cabeza, cuello y hombros. En esta propuesta, el pad se ensambla en la parte derecha del cuello. Al retirar el pad, dentro del simulador, se revela un contexto que incluye los músculos, venas y arterias de la zona.
Modelos de baja resolución
Objetivo:
Verificarelementoscomoel tamañodelcontexto,eldiseño delpad,elsistemadeirrigación, losajustesentrelaspartesylas densidadesdelapielsimulada.
Sehanconstruidotresmodelos utilizandomaterialescomo cartón,espuma,icopor,foami, entreotros.
Abdomen Cuello Abdomen
¿Qué funcionó de los prototipos y qué no?
FUNCIONÓ
Irrigación.
Variación entre capas de piel.
Encaje del pad al contexto anatómico. Estabilidad.
NO FUNCIONÓ
Ensamblaje de pieles.
Identificación del contexto.
Dimensiones muy grandes.
¿Qué falto comprobar?
Encajes
Unión entre el PAD y el simulador (encajes)
Densidades
Realismo de las capas de piel, frente a los grosores
Propuesta final tomada
El prototipo seleccionado para iniciar el proceso final ha sido elegido tras cumplir con los criterios establecidos, incluyendo la disponibilidad de un área amplia para llevar a cabo las incisiones y suturas necesarias, la inclusión de las capas cutáneas, así como una adecuada irrigación. Además, ha recibido valoraciones positivas por parte de los usuarios y se han identificado oportunidades de mejora para la versión final.
c a j e s
B o c e t o s
E
n
Modelo 3D base
Clic para modelado completo
B o c e t o F
i
n a l
Introduciendo
De la Práctica a la Perfección con InciMed
Desarrollo del molde
Para iniciar el desarrollo del proyecto “InciMed”, retomamos el modelo 3D anterior, al cual realizamos las modificaciones necesarias para adaptarlo al nuevo proyecto. Con el modelo listo, comenzamos a imprimir el área del vientre utilizando un molde de dos partes: A y B.
Con el molde ya impreso en PLA, nos aseguramos de corregir todas las imperfecciones y, utilizando cinta, copiamos la forma para luego trazarla en cuerina, la cual proporcionaría la textura de piel a la silicona.
Aplicación Silicona
Primera capa de piel: Intento #1
Después de esto, procedimos a aplicar la primera capa de silicona, correspondiente a la primera capa de piel: la epidermis. Utilizamos la silicona Dragon Skin 10, con veinte minutos de preparación y cinco horas de secado. Con la parte A de la silicona lista y teñida del color de piel, agregamos la parte B o activador y la colocamos en la cámara de vacío, mientras al molde se le aplicaba vaselina. Aplicamos la silicona al molde, lo cerramos y esperamos. Al día siguiente, al revisar esta primera capa, notamos que el color no era tan acertado y que había burbujas muy grandes en el centro.
Aplicación Silicona
Primera capa de piel: Intento #2
Para la segunda aplicación de silicona, corregimos el color de la piel utilizando los cuatro tonos: amarillo, rojo, blanco y azul. Además, añadimos una cantidad de espesante para obtener una consistencia más firme que permitiera estabilidad en el molde. Esta vez, ingresamos el molde a la cámara de vacío y volvimos a asegurarlo. Al sacar la pieza del molde, nuevamente observamos una burbuja en el centro, por lo que aplicamos una pequeña capa de silicona en esa área.
Silicona capa #2
Segunda capa de piel: Dermis

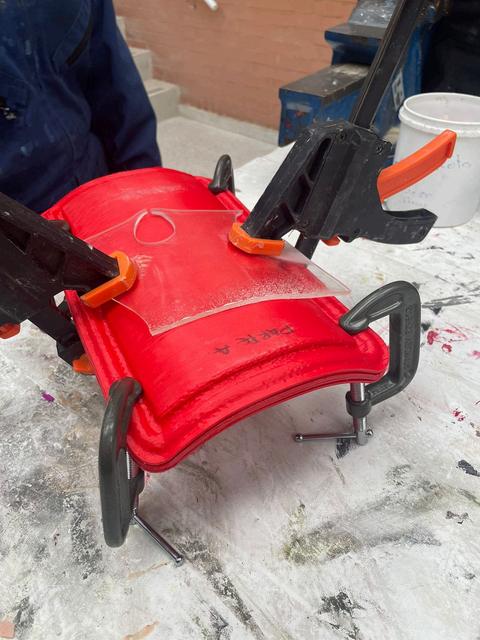

Para nuestra segunda capa de piel, la dermis, de color rosa, utilizamos un marco de 2 mm más alto, el cual anexamos al molde. Realizamos el mismo proceso de silicona con un tono que asemejara el color rosa. Repetimos el proceso de llenado y cierre del molde, con la única diferencia de añadir una pieza de acrílico en el centro, sujeta por dos prensas adicionales, para ejercer presión en las áreas donde se generaban burbujas. De esta manera, nuestra segunda capa salió perfecta.
Silicona capa #3
Segunda capa de piel: Hipodermis
En este último caso, seguimos el mismo proceso que para las capas anteriores, pero con el color amarillento propio de la tercera capa de piel, la hipodermis. El vaciado y llenado del molde funcionaron de la misma manera que antes y, al abrir el molde, la capa estaba perfecta excepto por una burbuja de nuevo en la mitad.
Reparaciones finales
Capa de piel completa

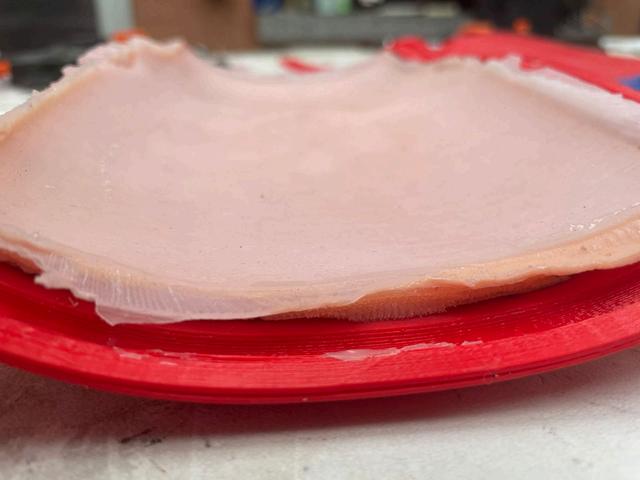

Como habíamos mencionado, la hipodermis presentó una burbuja que dejó una textura rara en el centro. Por lo tanto, preparamos una nueva mezcla de silicona, tratando de asemejar lo más posible el color. Aplicamos esta mezcla para sellar la imperfección y la dejamos secar. Después de esto, teníamos nuestra piel con sus respectivas tres capas: epidermis, dermis e hipodermis.
Impresiones 3d
Después de finalizar el proceso de moldes y siliconas, pasamos a las impresiones 3D. Debido a las dimensiones, complejidades y forma de nuestro proyecto, decidimos imprimir en partes. Sin embargo, durante el proceso de impresión, algunas partes sufrieron fallas. Por ello, tuvimos que realizar un proceso de lijado y ensamblaje para corregir estos problemas.
Segunda capa de piel: Dermis
Impresión 3d
Capa de piel completa
Al final de este proceso, teníamos el modelo impreso casi en su totalidad, lijado y ensamblado, con la capa de piel también lista. En este momento, debíamos proceder con las comprobaciones para encajar todas las piezas y verificar la irrigación.
Muestras de piel
Muestras de siliconas para exposición
Para el desarrollo del stand para el salón académico, decidimos realizar muestras de silicona para acompañar el modelo. En este caso, preparamos tres muestras de diferentes tonos de piel, aplicando las mismas tres capas realizadas anteriormente: epidermis, dermis e hipodermis.
Finalmente, aplicamos una última capa completa sobre cada muestra.
Unificación del simulador
Torso del simulador y espuma en los contenedores

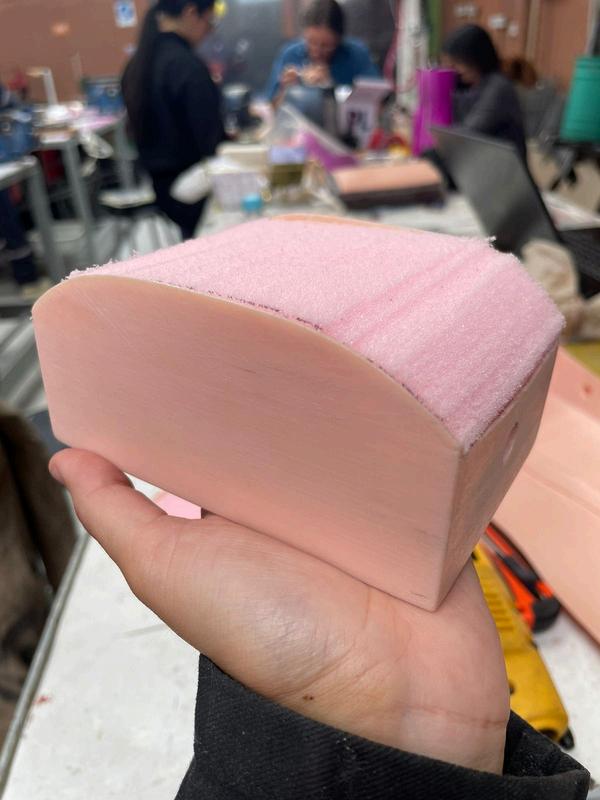

En este momento, debido a inconvenientes con la impresión 3D, los agujeros en el torso se desescalaron, por lo que fue necesario imprimir tapones adecuados al nuevo tamaño. Además, se hizo un orificio en la espuma, la cual también se cortó al tamaño de los contenedores y se les dio la forma adecuada.
Detalles finales al simulador
Uniformidad del simulador
Debido a las decisiones tomadas durante la impresión 3D, se optó por resanar, fundir y lijar el cuerpo del simulador para mejorar su apariencia estética. Aunque el proceso fue largo, se logró crear una unidad coherente, disimulando eficazmente las uniones desiguales.
Desarrollo del exhibidor
Torso del simulador y espuma en los contenedores
Para el desarrollo del exhibidor, decidimos grabar en un módulo de acrílico los conceptos del proyecto. Este exhibidor incluye detalles y pruebas de silicona, mostrando las capas de la piel y presentando tres tonos diferentes de piel.
Conclusiones: Impacto en la formación médica
Este proyecto contribuye significativamente a la educación médica, proporcionando una herramienta esencial en la formación quirúrgica. Al replicar fielmente la estructura anatómica y la respuesta fisiológica del abdomen humano, el simulador ayuda a preparar mejor a los estudiantes y profesionales, elevando la calidad de atención en el campo médico.
En conclusión, el simulador de abdomen impreso en 3D se posiciona como una innovación clave en la educación quirúrgica, ofreciendo una experiencia de aprendizaje realista y detallada que es crucial para el desarrollo de habilidades quirúrgicas avanzadas.
