LAURA CARPENTIER
PORTFOLIO
SOMMAIRE 01 BIBLIOTHÉQUE DE QUARTIER Pages4-5 02 FONDATION CULTURELLE Pages6-7 03 TRIBUNAL DE GRANDE INSTANCE
04 IMMEUBLE DE LOGEMENTS
Pages8-9
Pages10-11
BIBLIOTHÉQUE DE QUARTIER
LaBibliothéqueaurefletondoyant
Perspective sur la faille
Analyse
«ligne géométrique et ondoyante»
Sophie Taeuber Arp

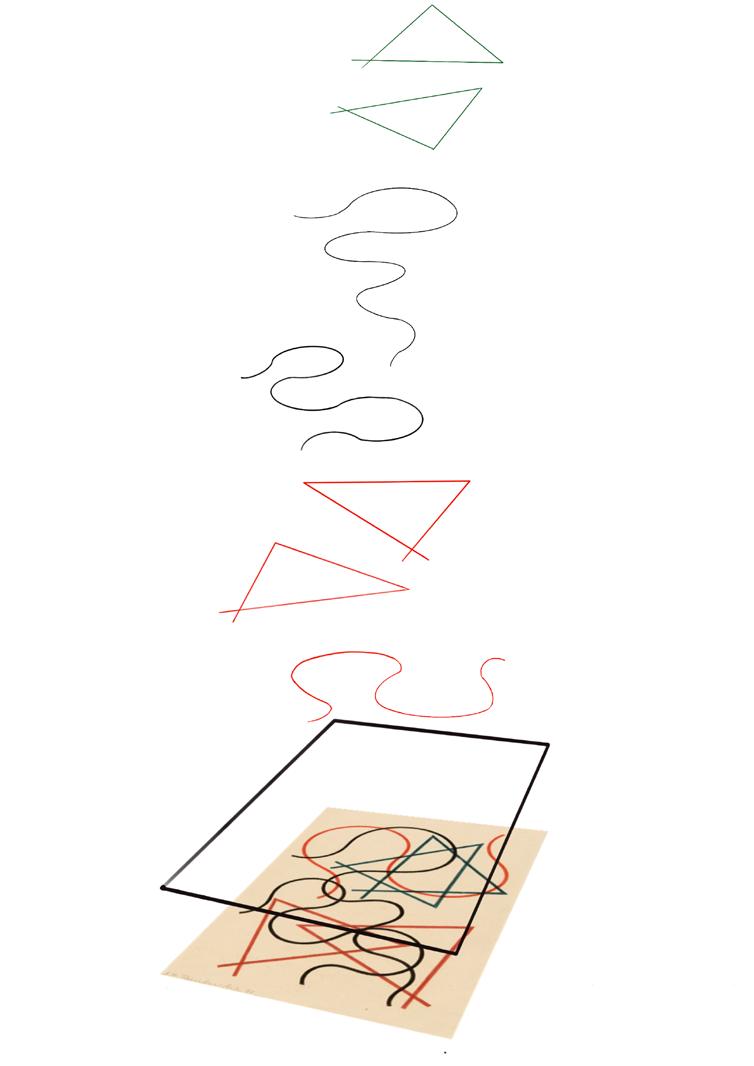

• Processus de création initié par un tableau
• Implantation en fond de parcelle
• Création d’un parvis avec plan d’eau qui permet une reflexion
• Jeux de transparences : dans le bâtiment ; à travers le bâtiment et enfin opaque
• Structure en plan libre qui permet de retirer aux parois leur fonction porteuse
• 2 blocs distincts = programme et circulation
• 2 blocs séparés par un axe transparent
• Axe renforcé par le ponton sur le plan d’eau
• Séparation des espaces enfants et adultes
• Espaces attractifs mis au RDC ainsi que les lieux de travail
• Création de 2 atriums distincts
01

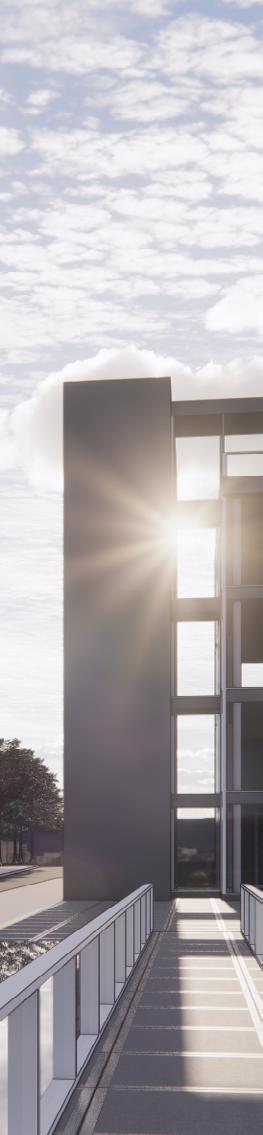

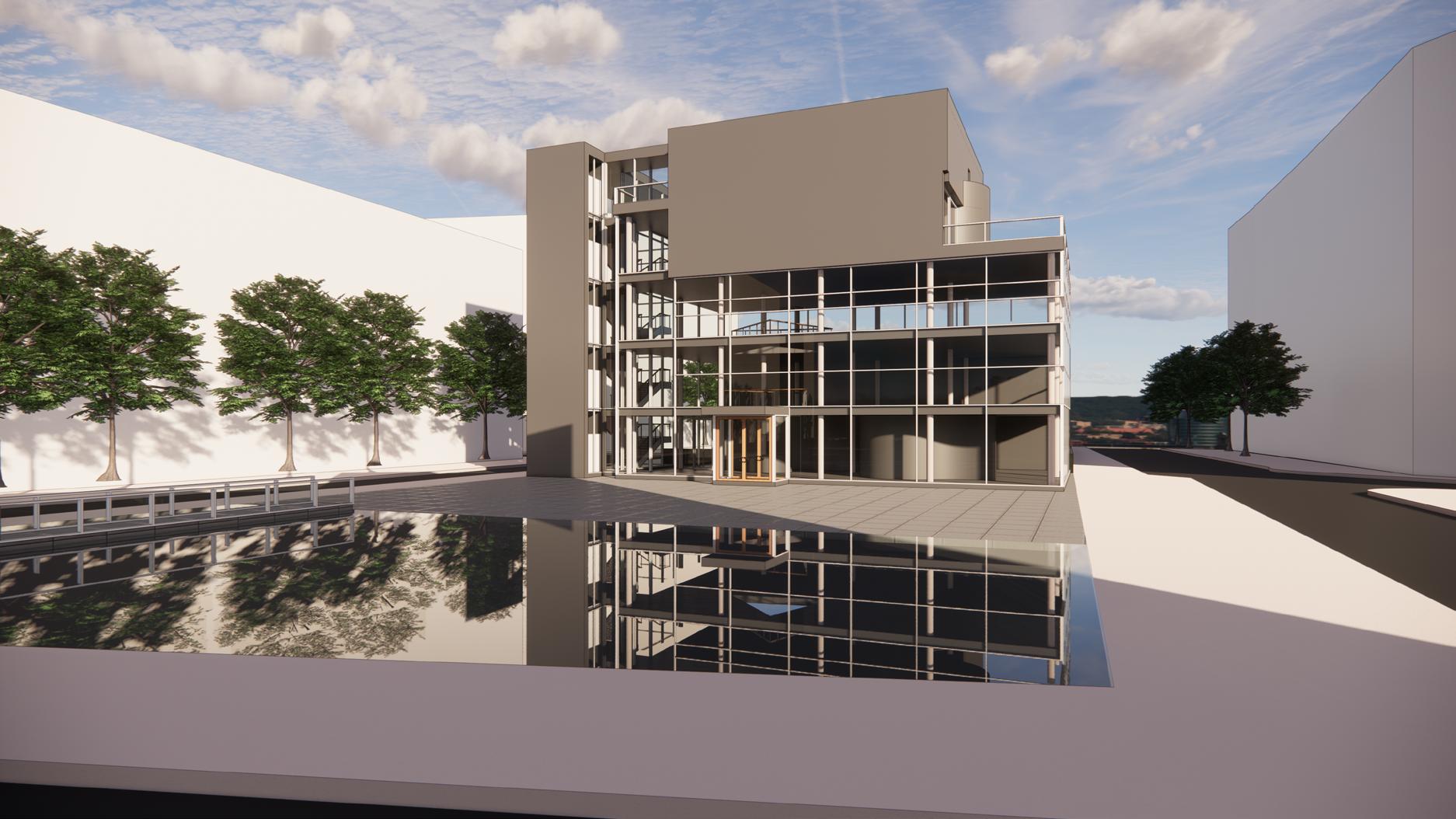

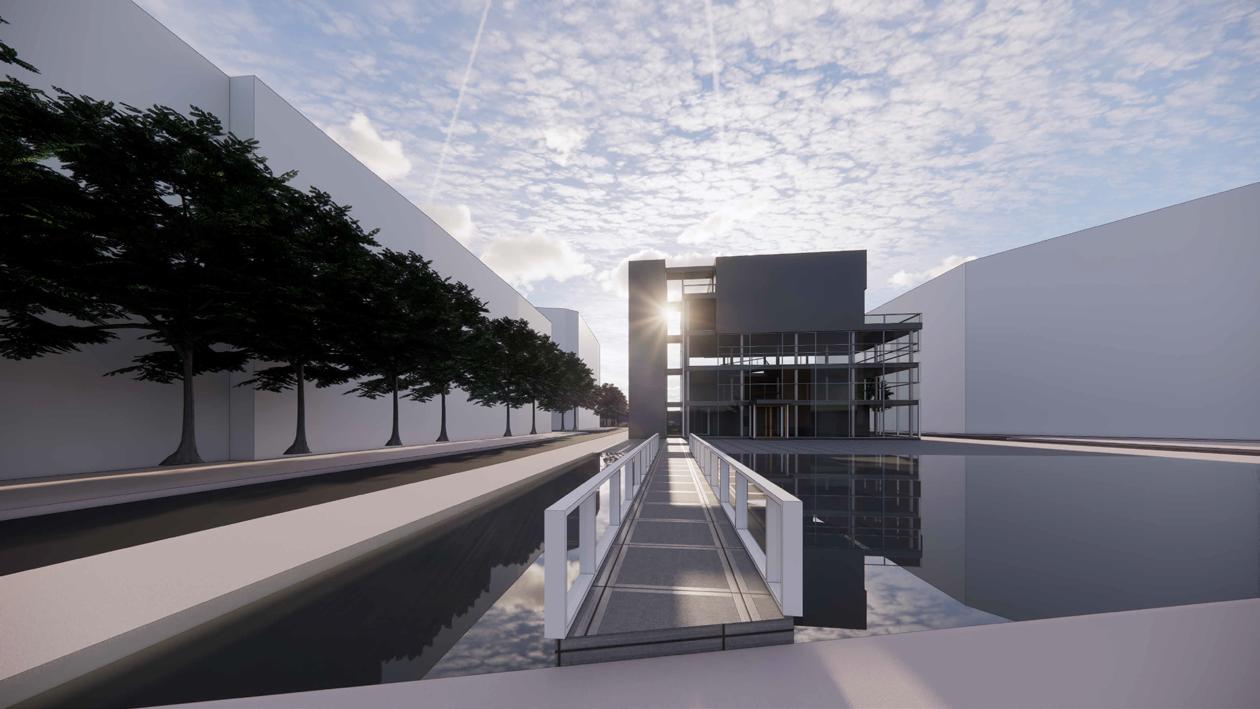

Perspective sur le plan d’eau
elevation coupes elevation coupes 2 3 3 2 B' B C C' A consultation enfant heure du conte atelier enfant orientation vide RDC A' cafétéria accueil périodique servive interne n o e i x t p o s orientation espace de travail c n s u t a t o n conférence r+2 r+3 r+4 toit B' C' Ech : 1 100 2 Niveau 1 consultation enfant heure du conte atelier enfant orientation vide Ech 1 100 1 Niveau 0 RDC R+1 consultation adulte orientation espace de travail c o n u l t a t i o conférence vide r+2 r+3 r+4 consultation adulte orientation espace de travail c n s u t a t o n conférence vide r+2 r+3 r+4 toit RDC R+1 R+2 R+3 Toiture
Souslestoits

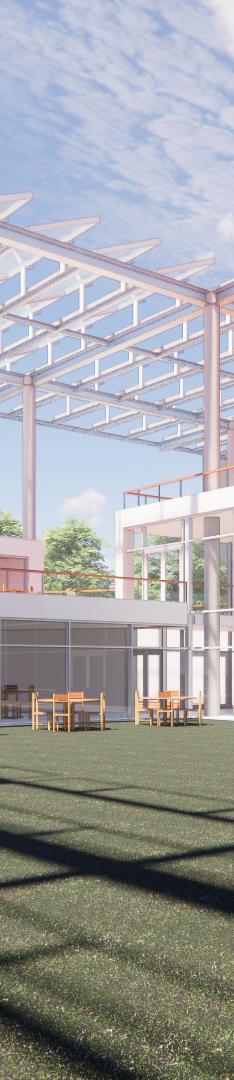

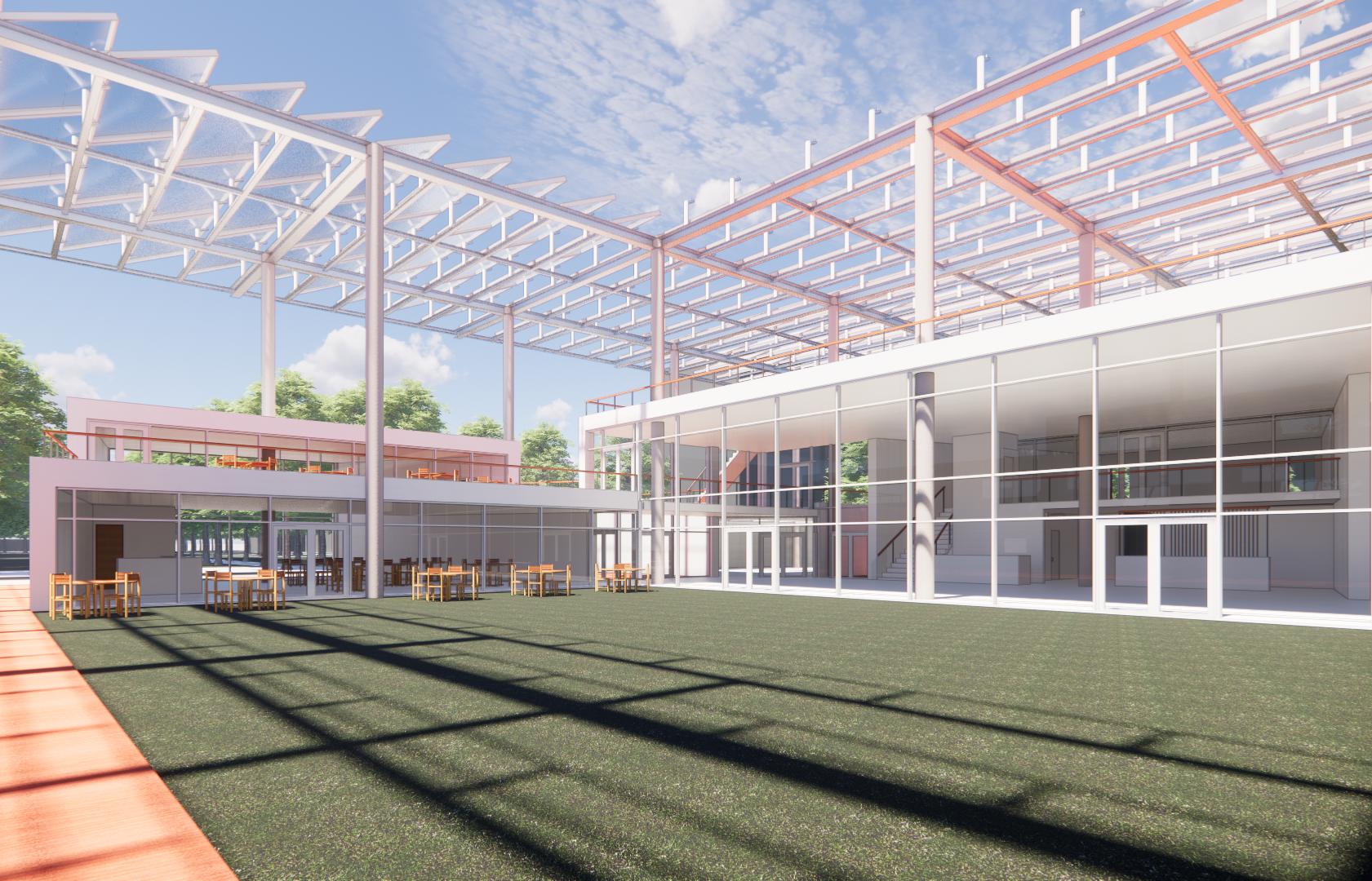

Perspective depuis le jardin central
• implantation d’une fondation culturelle dans la cité universitaire
• Differents modules initiés par les axes alentours
• Le Toit permet de travailler la limite et devient le repère altimétrique du projet
• Projet binaire : Toit = Ordre Bâtit = Désordre
• « L’entre deux » est un espace déterminant du projet. Il accueille le public (exposition/ cafétéria)
• Le Toit est composé de verre dépoli qui vient créer un premier filtre lumineux
• 2 dispositifs d’éclairage pour les espaces d’expositions : verrière translucide blanche et verrière doublée d’une toile tendu blanche
• Un axe permet de traverser le projet et délimite la partie public de la partie « privée »
02
FONDATION CULTURELLE

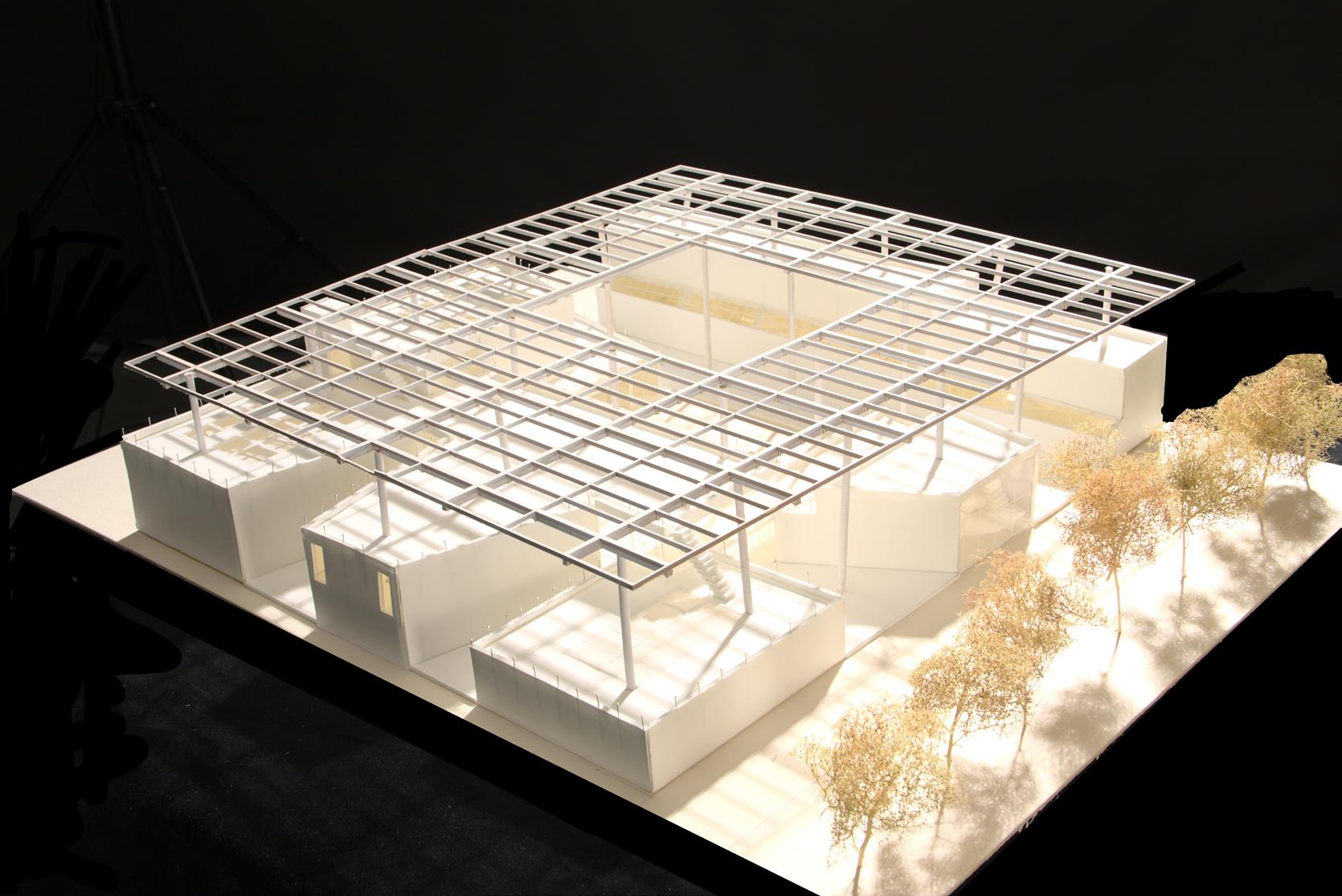

Maquette
Floatingcourt
• Projet de réhabilitation de la Halle Freyssinet en TGI
• On conserve au maximum la halle = Création d’un batiment en agraphe au dessus de la halle
• En ajoutant une faille centrale on amene une notion de transparence dans le projet
• Pour répondre à la demande de 35000m² de bureau, une extension sur le boulevard Vincent Auriole est créée
• Le plan d’eau sur l’ensemble de la parcelle vient institutionnaliser le sol et le rend inaccessible
• 3 entrées distinctes pour chaque partie a des niveaux differents (civile > Avenue de France, employé > Boulevard Vincent Auriole et prévenus Rue Eugéne Freyssinet>)
• Les bureaux sont répartis dans la halle et son extention, de façon réguliere et répétitive.
• Les pas perdus sont disposés en balcon le long de la faille
• La faille centrale vient amener de la luminosité dans les espaces publics
03 TRIBUNAL DE GRANDE INSTANCE

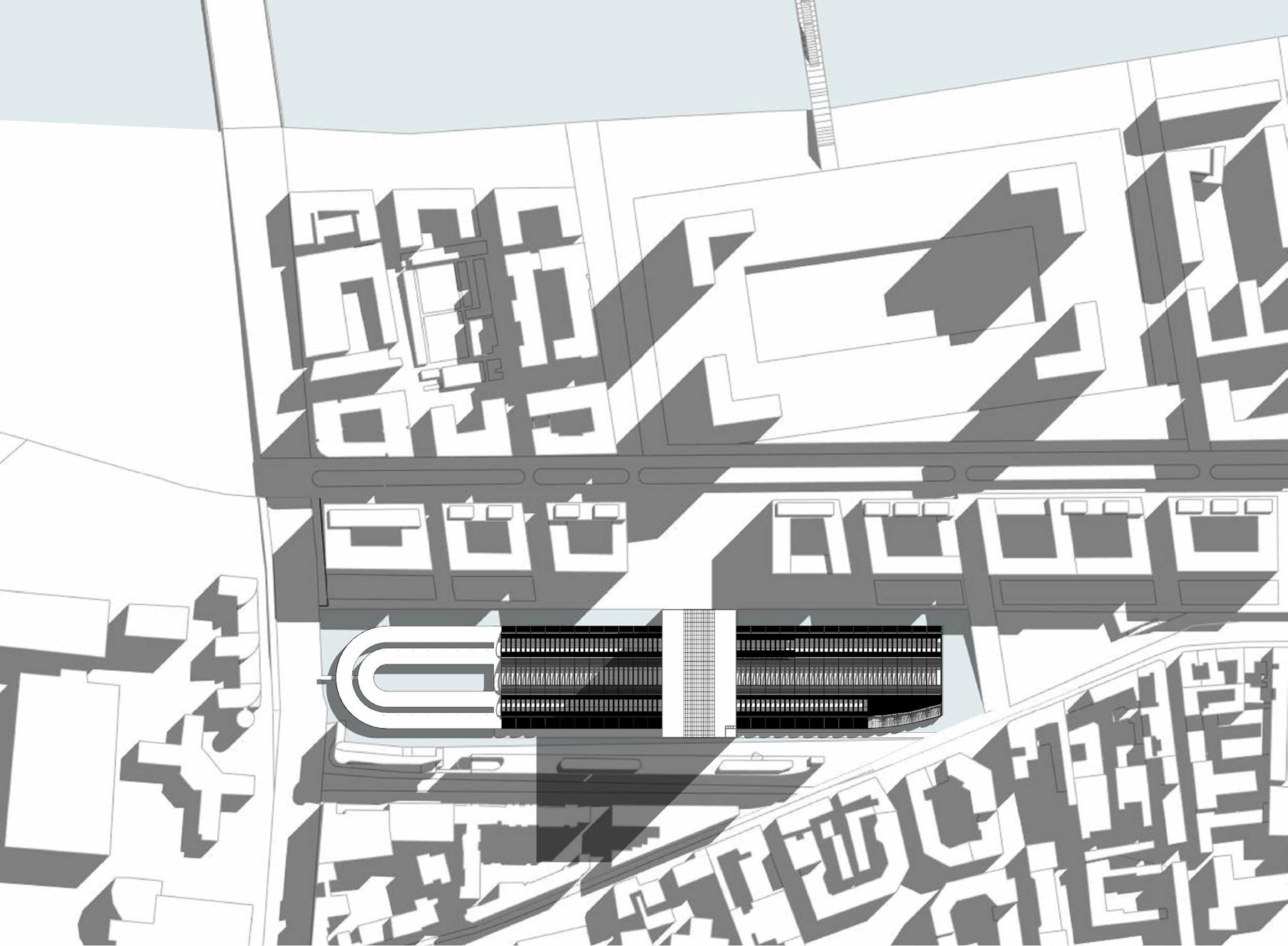

CIRCULATION BUREAUX CARCÉRALE SALLES D’AUDIENCE PLAN MASSE 1/ 200m LAURA CARPENTIER S5 PERSPECTIVE DE L’ENTRÉE DES EMPLOYÉS

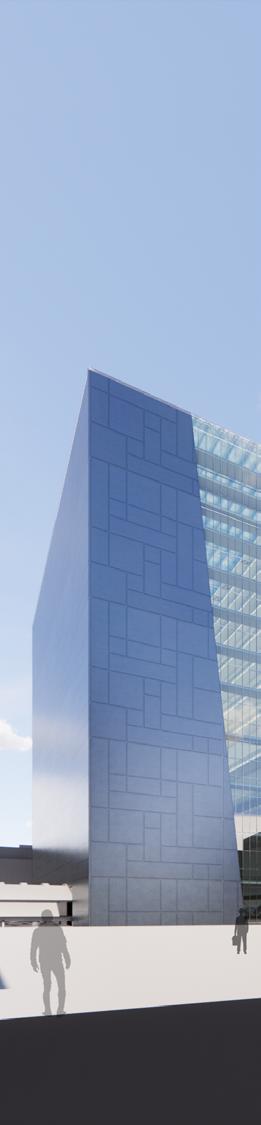

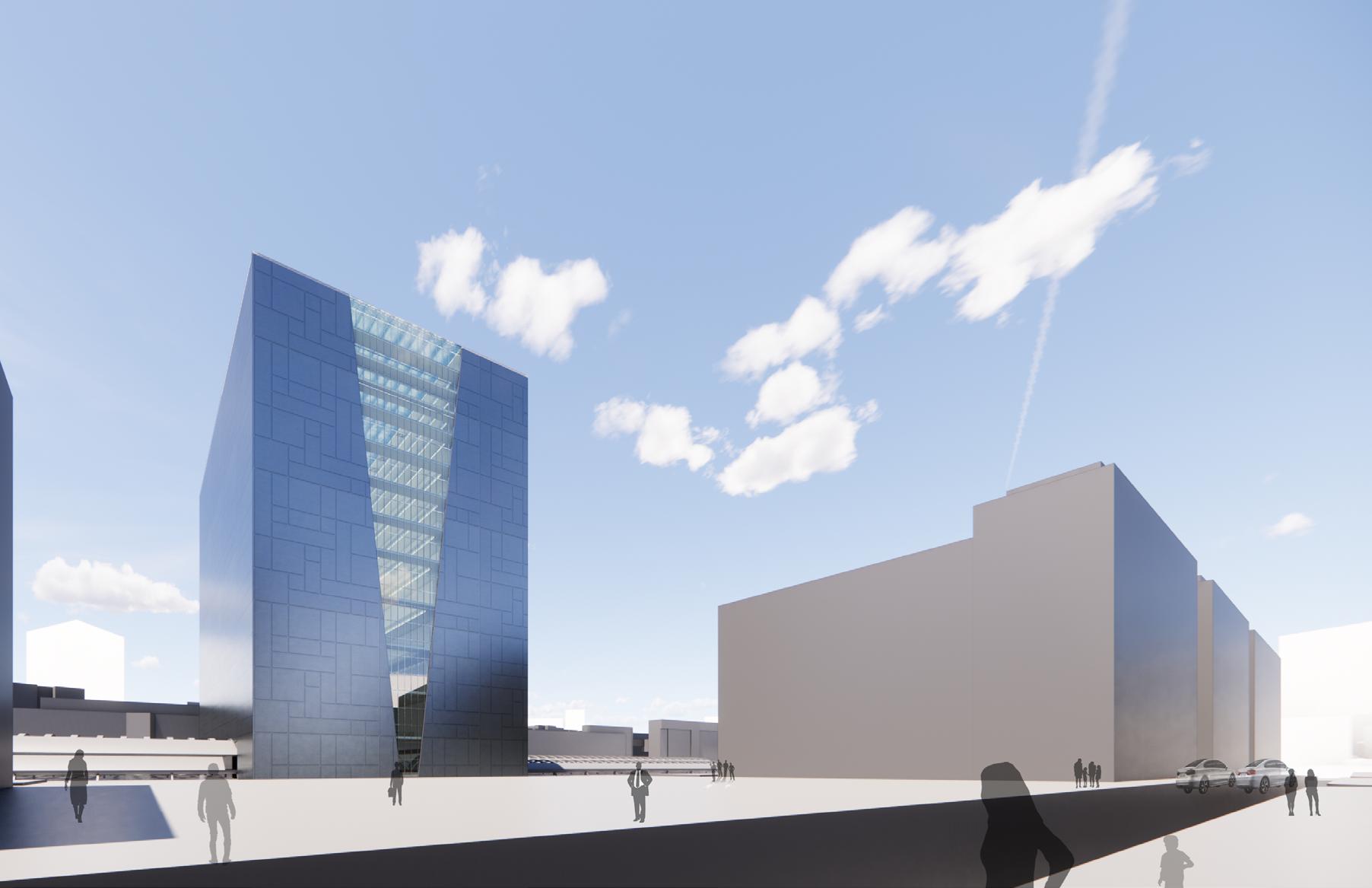

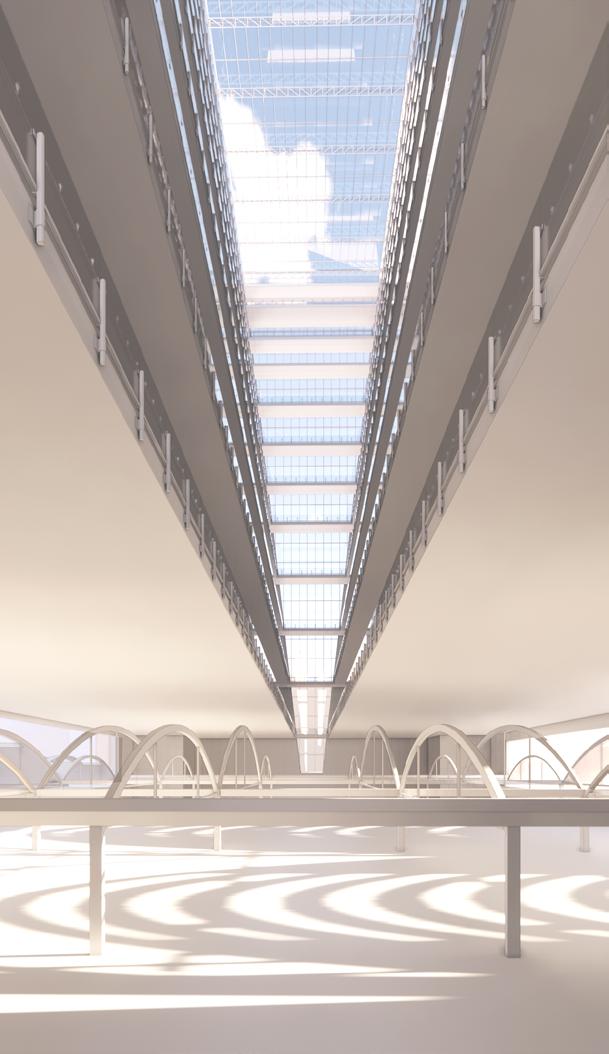

Perspective entrée Boulevard Vincent Auriole Perspective intérieur

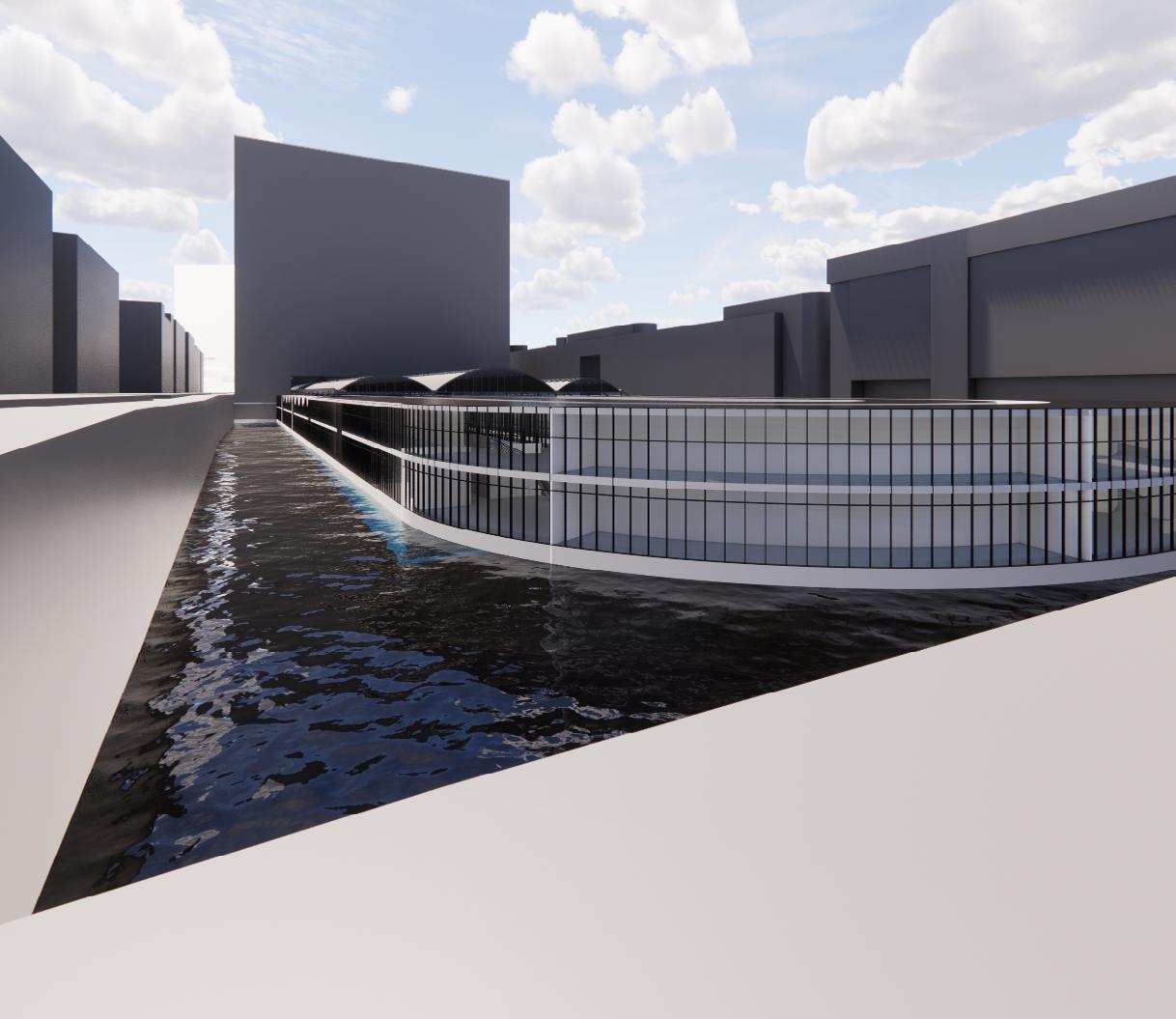

Perspective entrée Avenue de France

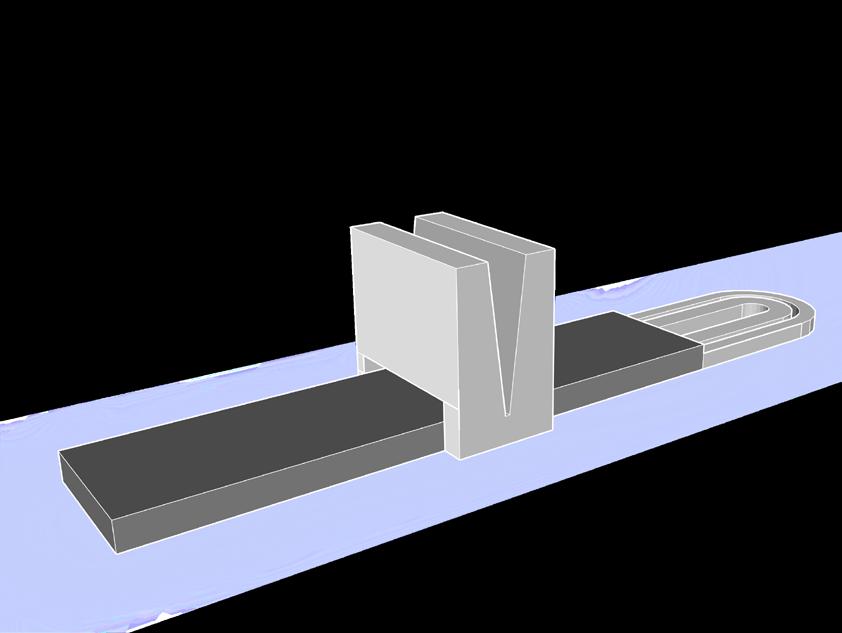

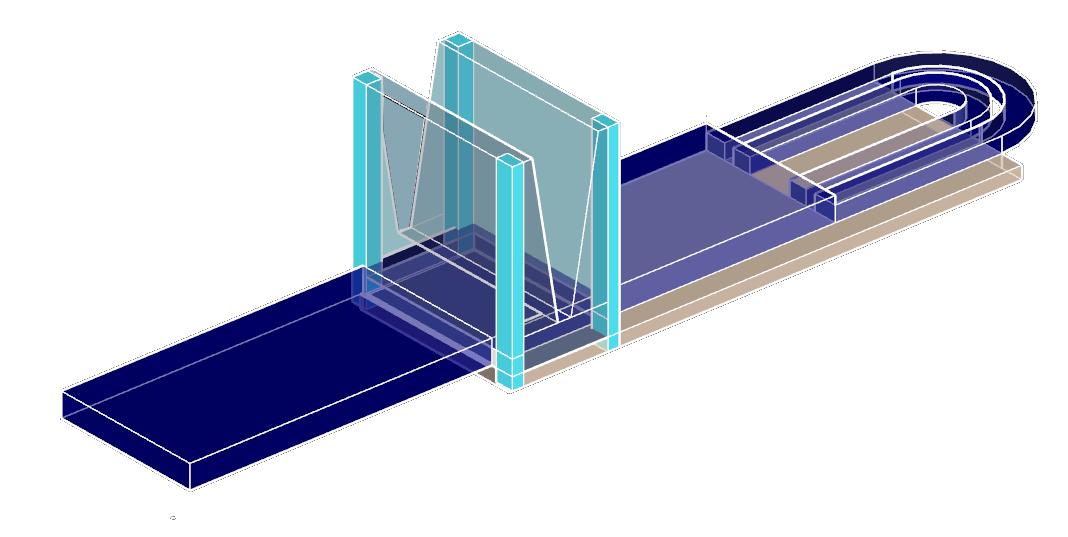

Schémats d’intention
CIRCULATION BUREAUX CARCÉRALE SALLES D’AUDIENCE PLAN MASSE 1/ 200m PLAN REZ-DE-DALLE 1/600 REZ-DE-CHAUSSÉE 1/600 R+1 1/600 R+12 1/600 PERSPECTIVE DE LA FAILLE PLAN REZ-DE-CHAUSSÉE R+1 1/600 R+12 1/600 PERSPECTIVE DE LA FAILLE PLAN REZ-DE-DALLE 1/600 REZ-DE-CHAUSSÉE 1/600 R+1 1/600 R+12 1/600 PERSPECTIVE DE LA FAILLE PLAN REZ-DE-CHAUSSÉE R+1 1/600 R+12 PERSPECTIVE DE LA FAILLE RHEINZINK ART-Line un système de façade composé de 6 modules de différentes dimensions. ALUMINIUM AXONOMÉTRIE STRUCTURELLE PERSPECTIVE D’UNE SALLE D’AUDIENCE PÉNALE Rez-de-dalle Rez-de-chaussée R+1 R+6 Axonométrie structurelle Plan masse
IMMEUBLE DE LOGEMENTS
Quatrièmefaçade

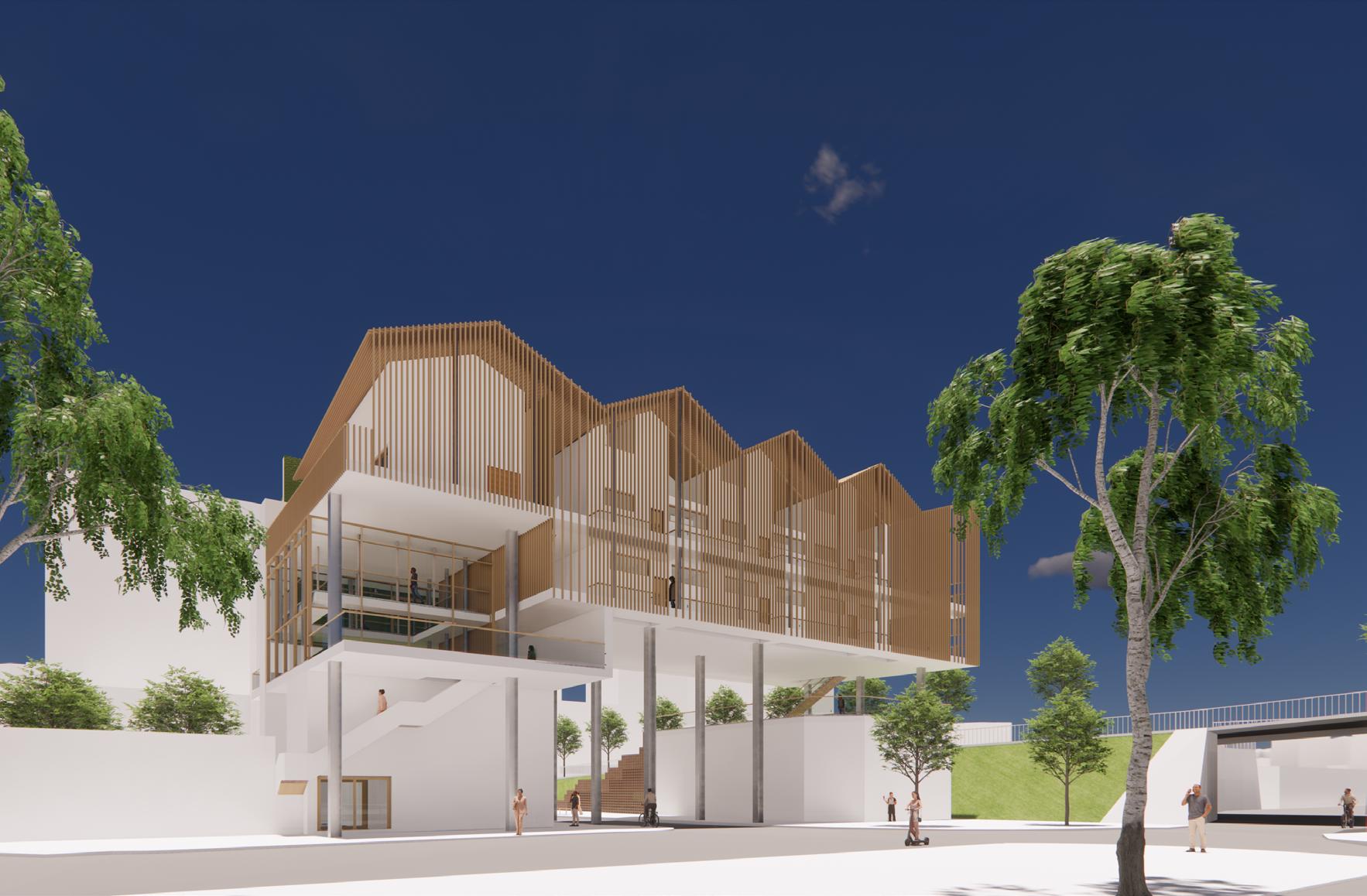

Perspective depuis la place Marcel Cachin
• Implantation d’un immeuble de logement sur la place de la gare de Ivry
• Création d’une continuité visuelle

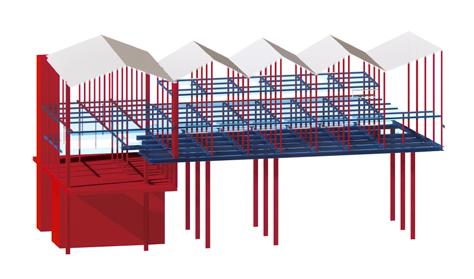

• Structure du bâtiment-pont en béton et structure des logements en bois
• Réorientation de la place vers le tribunal en créant une quatrième façade
• Circulation extérieure continue entre les deux accès

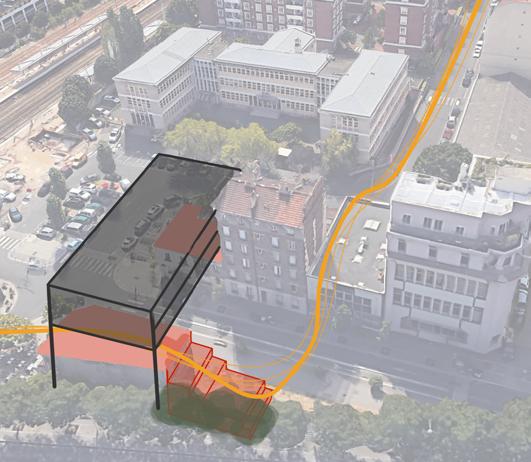

Schémat d’intention
• Création de 6 logements dont 3 en duplex
• Chaque logement dispose de sa terrasse végétalisée. Elles permettent de créer une barrière entre le logement et la ville
• Une toiture composée de 9 pentes afin de répondre au contexte du site et de créer une impression de maison
• Intégration d’un rapport important entre intérieur et extérieur
• Traitement du mur pignon afin de l’intégrer au projet
04
STRUCTURE LAURA CARPENTIER EMMA SOREDA 28 JUIN 2023 QUATRIÈME FAÇADE

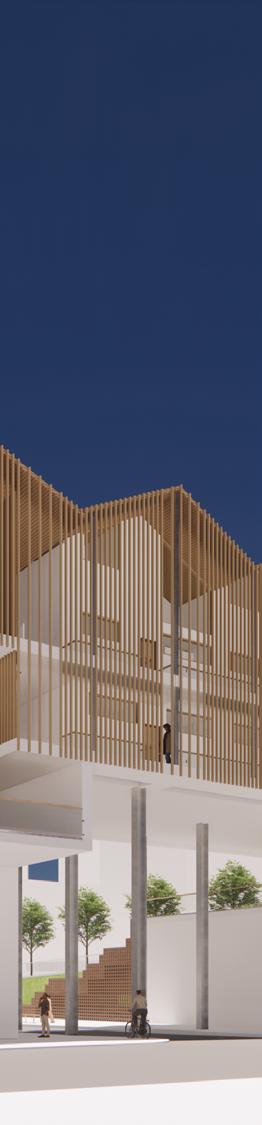

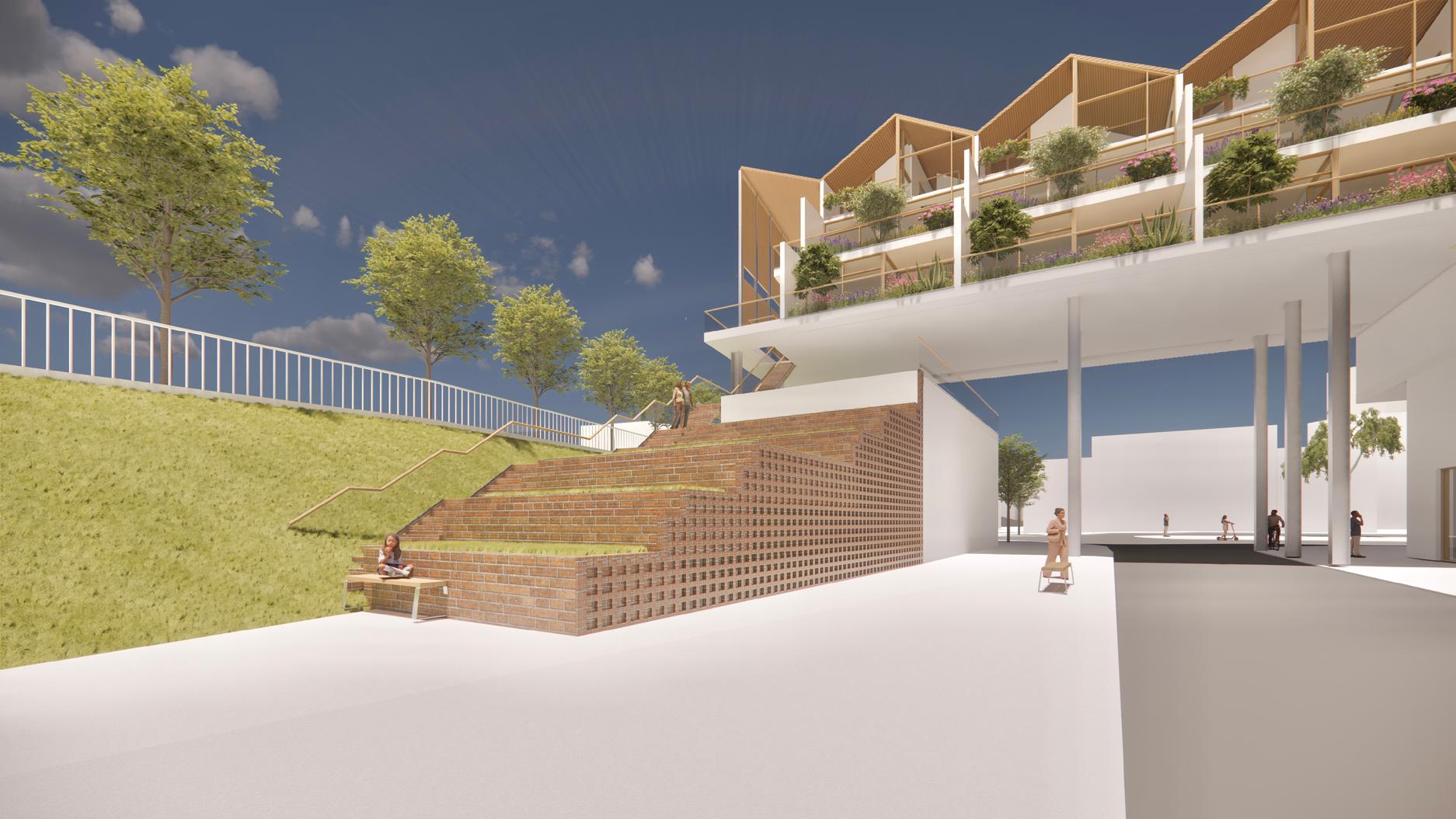

Perspective depuis la rue
COUPE 1 1:100 28 JUIN 2023
DE KOSMI PHILIPPE ROUSSEL R+2 1:100 PLAN R+3 1:100
BRIGIT
SOREDA
JUIN
COUPE 2 1:100 PLAN R+1 1:100 PLAN R+2 1:100 PLAN R+3 1:100
LAURA CARPENTIER EMMA
28
2023
LAURA CARPENTIER EMMA SOREDA
28 JUIN 2023

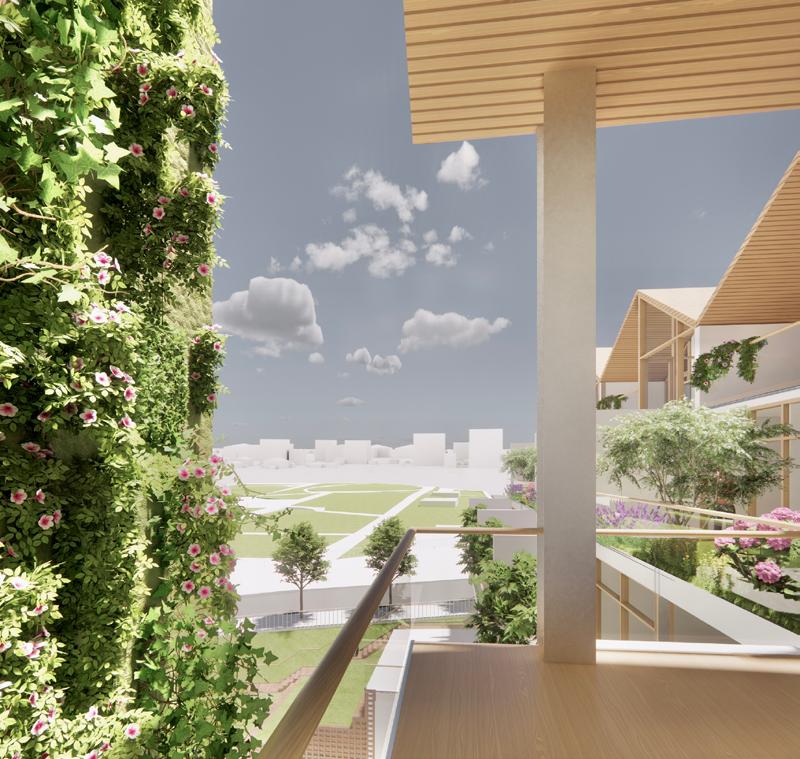

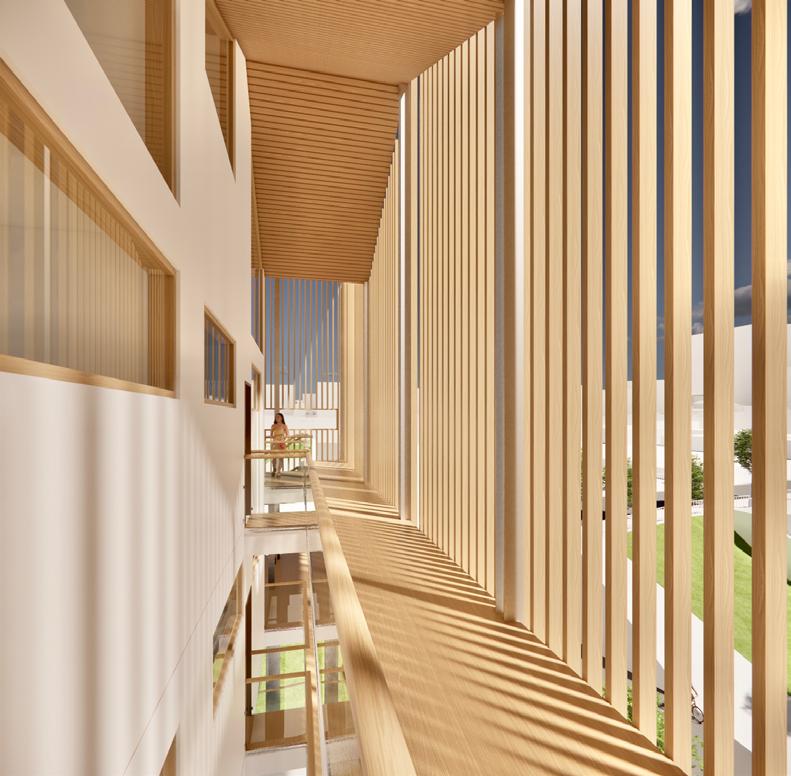

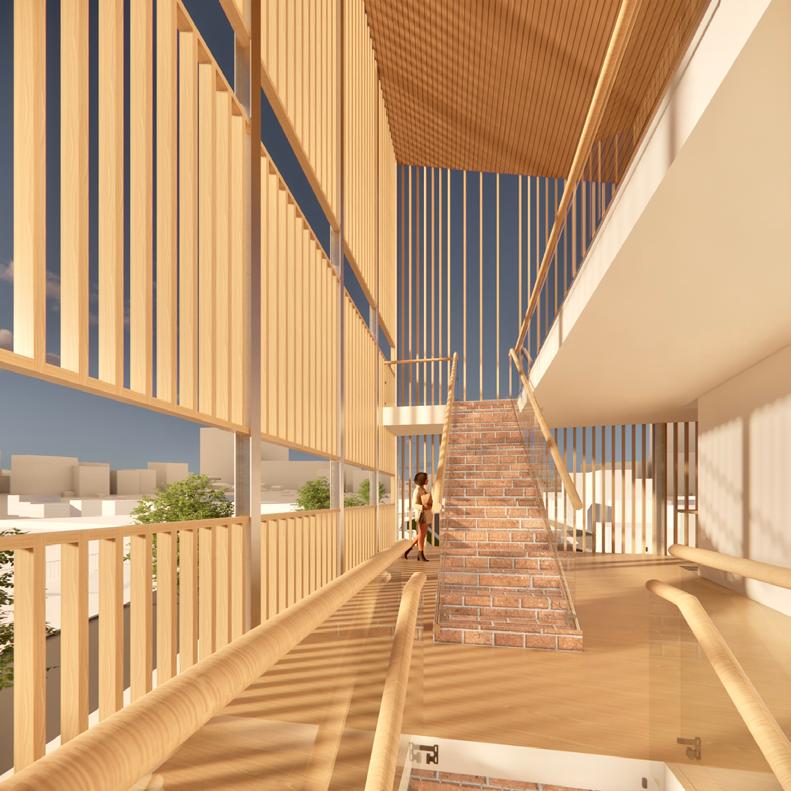

COUPE 2 1:100 PLAN R+1 1:100 PLAN R+2 1:100 PLAN R+3 1:100 Coupe longitudinale R+1 R+2 R+3 Perspective circulation Perspective extérieur Perspective circulation
BRIGIT DE KOSMI PHILIPPE ROUSSEL
