CATALOGUE DE PRODUITS
CAPTEURS DE PESAGE

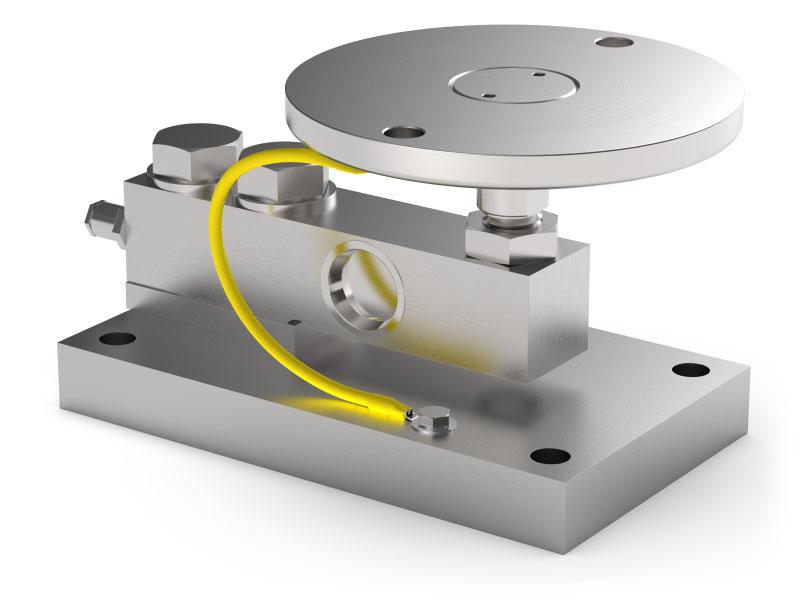

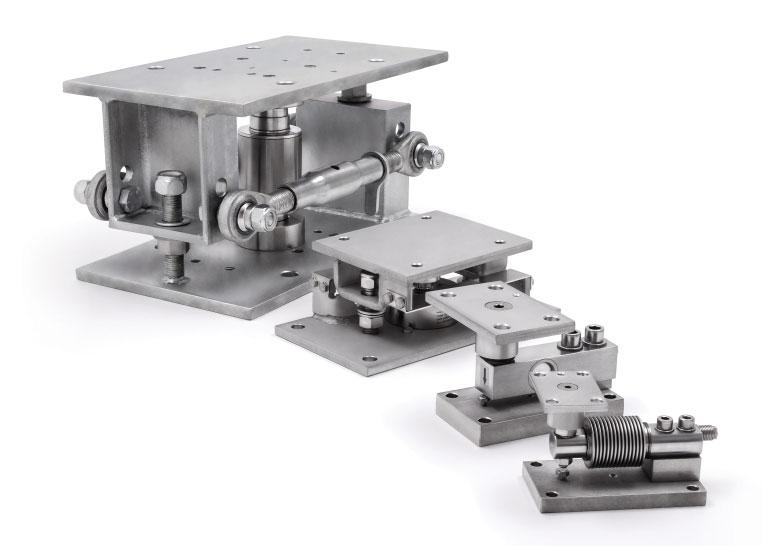

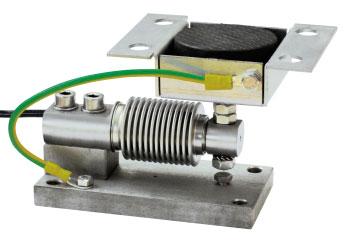

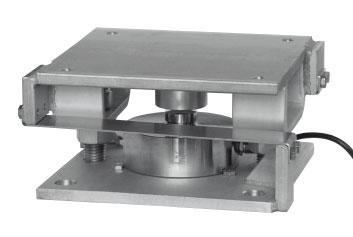

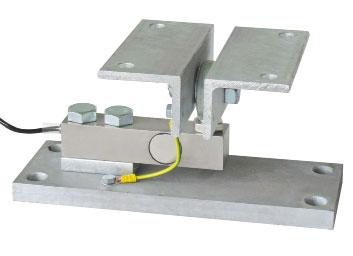

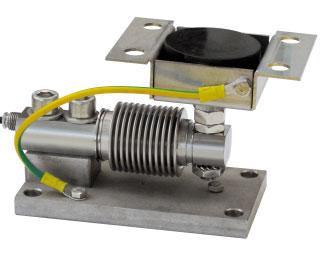

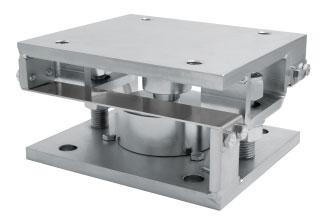

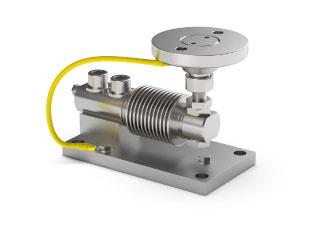

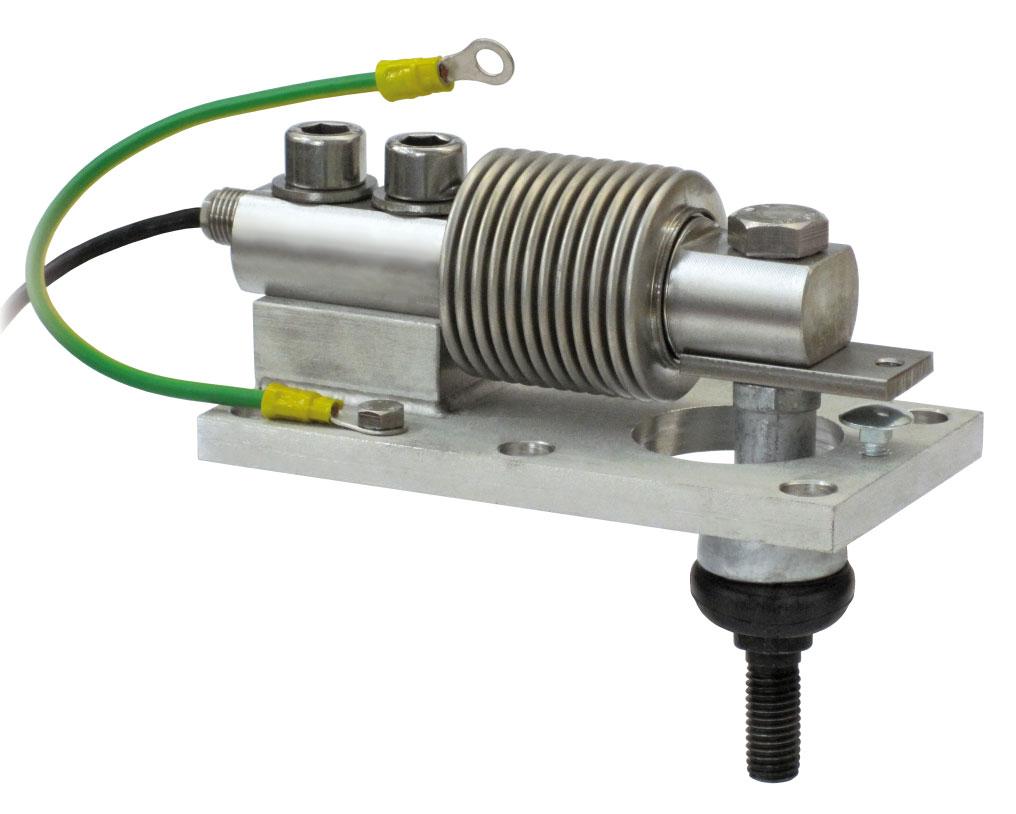

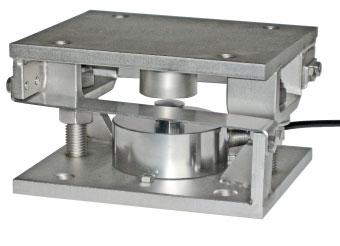

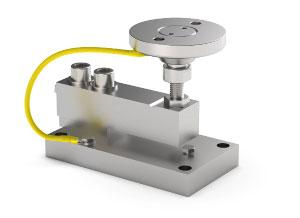

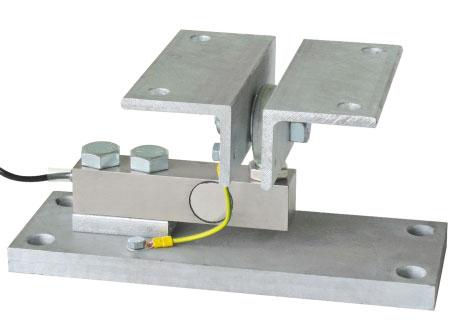

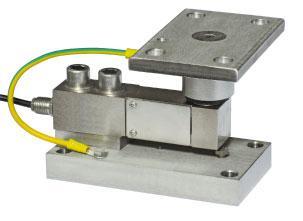

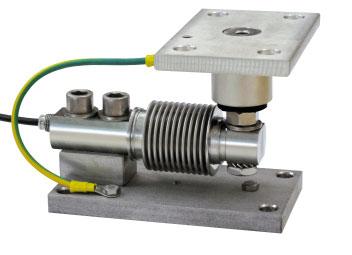

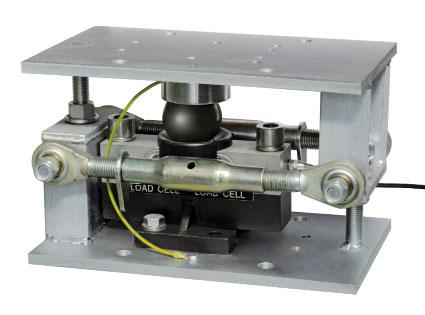

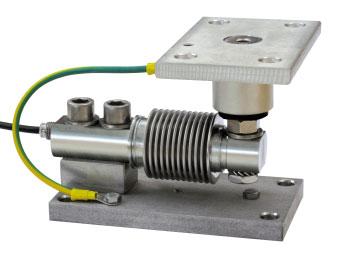

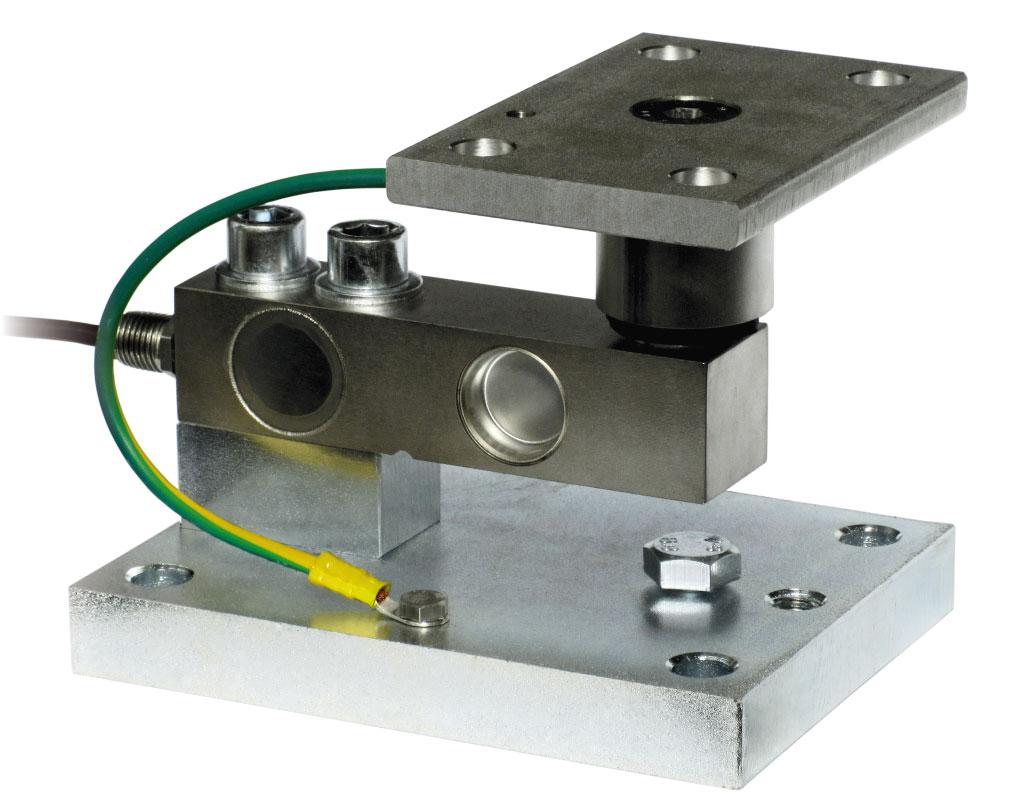

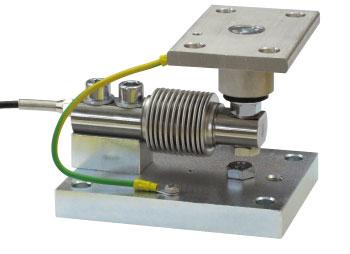

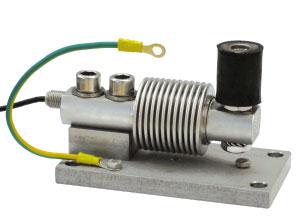

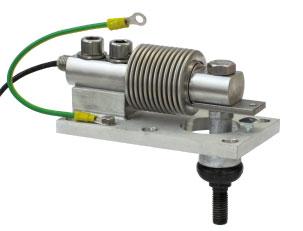

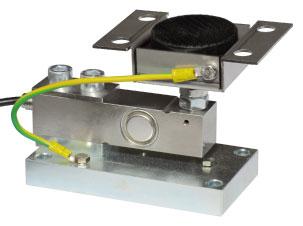

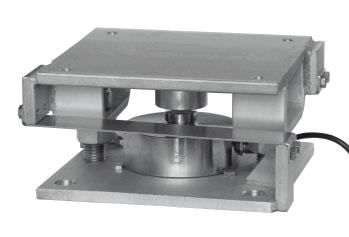

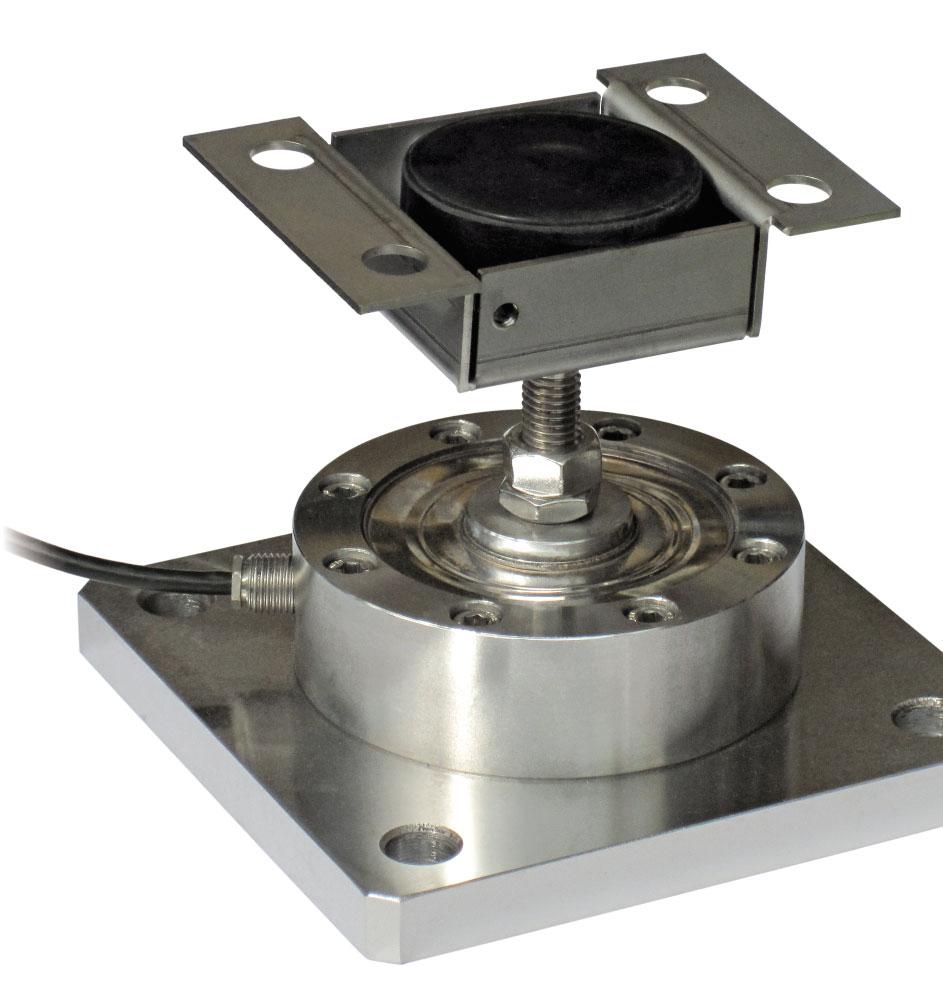

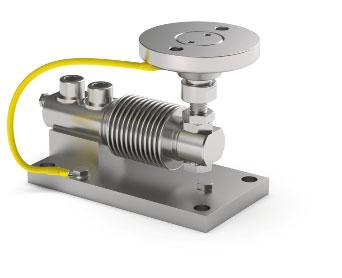

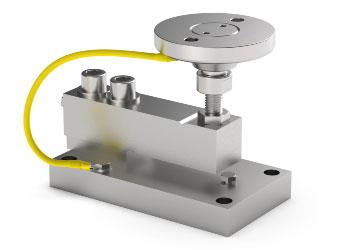

CAPTEURS DE PESAGE KITS DE MONTAGE

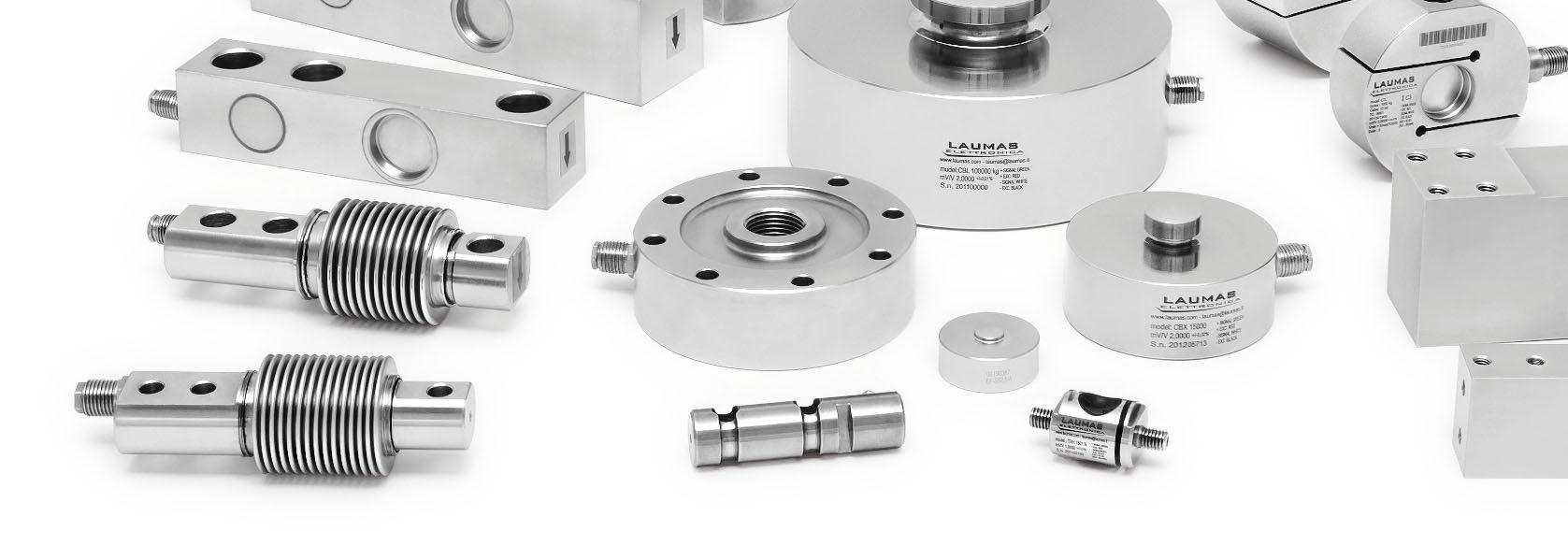

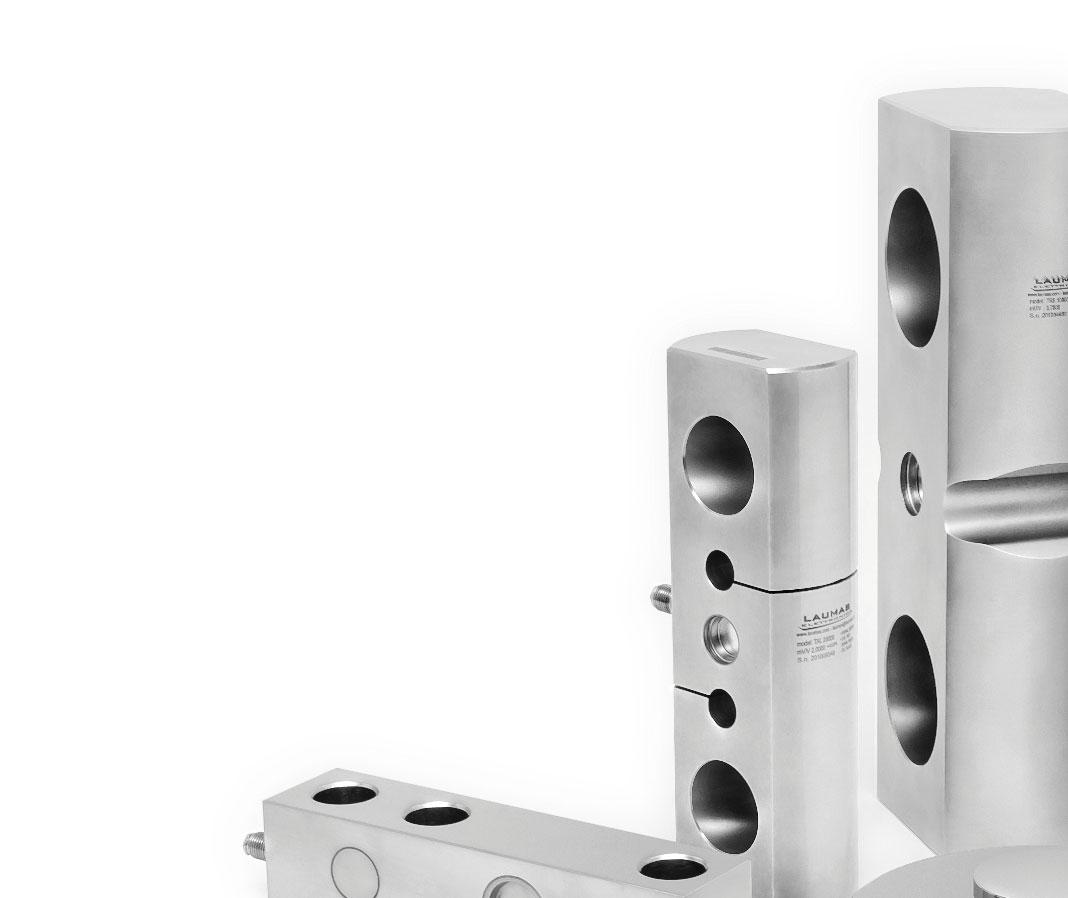

LAUMAS propose une large gamme de capteurs de pesage les plus largement utilisés dans les principaux secteurs industriels, en garantissant pour chacun d’eux, la qualité, la disponibilité et l’assistance.

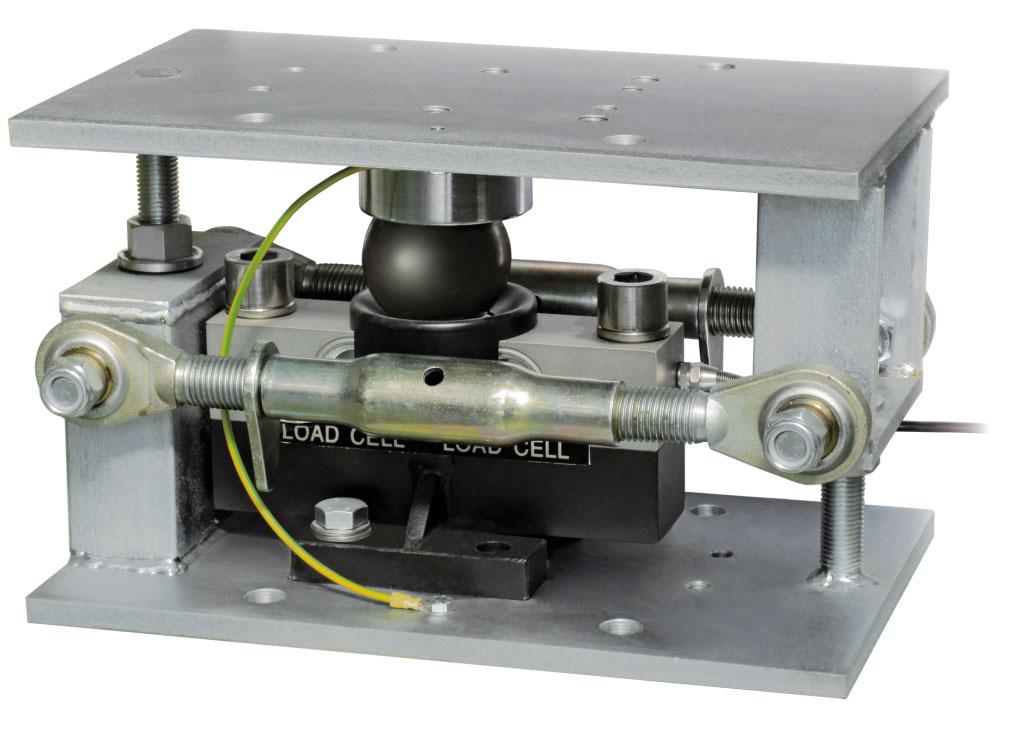

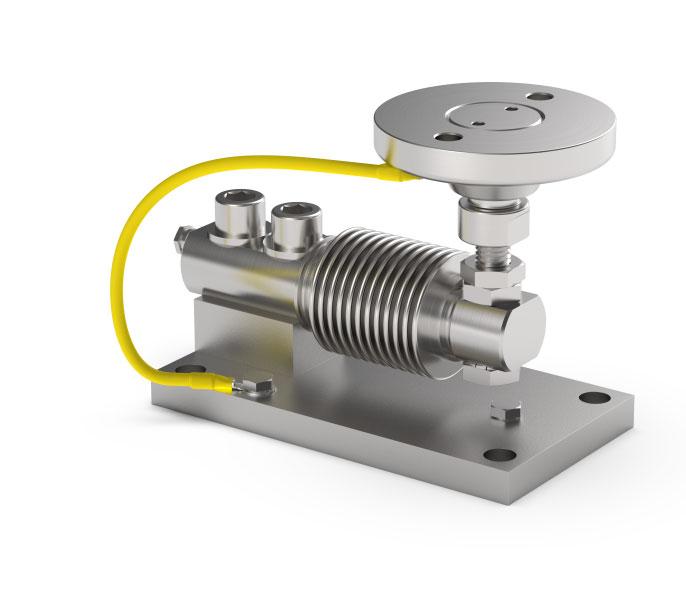

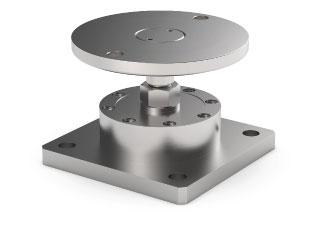

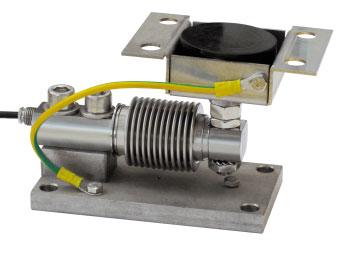

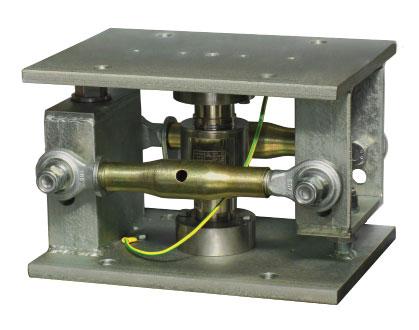

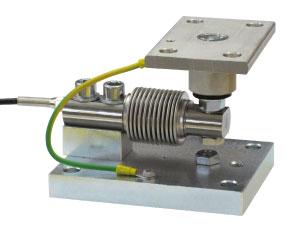

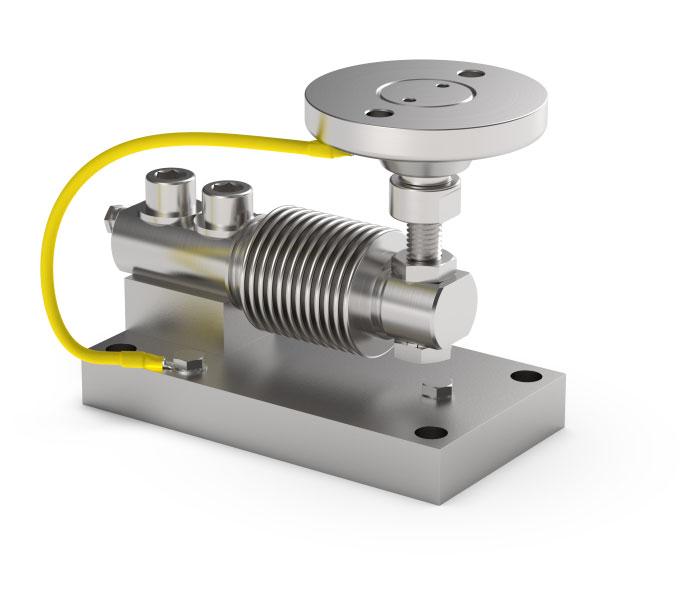

LAUMAS est à même de fournir pour tous les capteurs de pesage les kits de montage adaptés, afin d’obtenir l’application correcte du capteur ainsi que fiabilité et précision optimales, de façon compatible avec les raccordements mécaniques, électriques et pneumatiques présents sur la structure à peser.
CERTIFICATIONS
Marque de Conformité Européenne (CE)
CERTIFICAT UKCA (UK Conformity Assessed) pour le Royaume-Uni
APPROBATION OIML
CERTIFICAT D’EXAMEN UE DE TYPE POUR INSTRUMENTS IPFNA pour le Royaume-Uni
CERTIFICATION EAC
CERTIFICATION NTEP
CERTIFICATION ATEX
CERTIFICATION EAC Ex
CERTIFICATION FM HazLoc (Hazardous Locations)
CERTIFICATION 3-A Sanitary Standards
CERTIFICATION IECEx
CERTIFICATION PAC (Pattern Approval Certificate)
CERTIFICATION CPA (Chinese Pattern Approval)
EN1090
CERTIFICATION Ex NEPSI
Essai, étalonnage, Contrôle qualité
DéCLARATION DE CONFORMITé DEgRé DE PROTECTION IP69K
Service d’étalonnage via notre laboratoire accrédité pour l’étalonnage des capteurs de pesage et des capteurs de pesage + indicateur de poids. Délivrance de certificats relatifs pour des valeurs de force comprises entre 2 et 100 kN (selon les normes UNI EN ISO 376 et ASTM E 74) ou test de linéarité et de répétabilité pour des valeurs de force comprises entre 0.5 et 5000 kN (compression) et entre 0.5 et 600 kN (traction).
IP69K

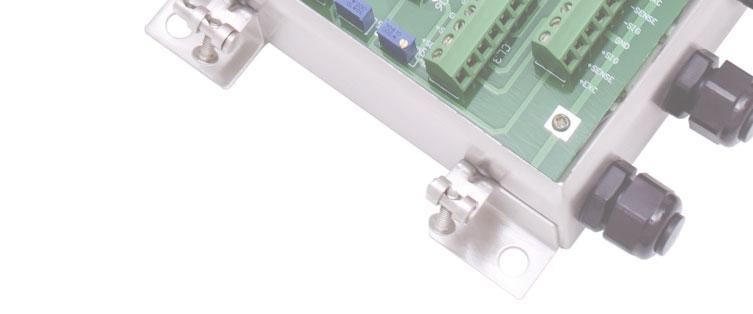

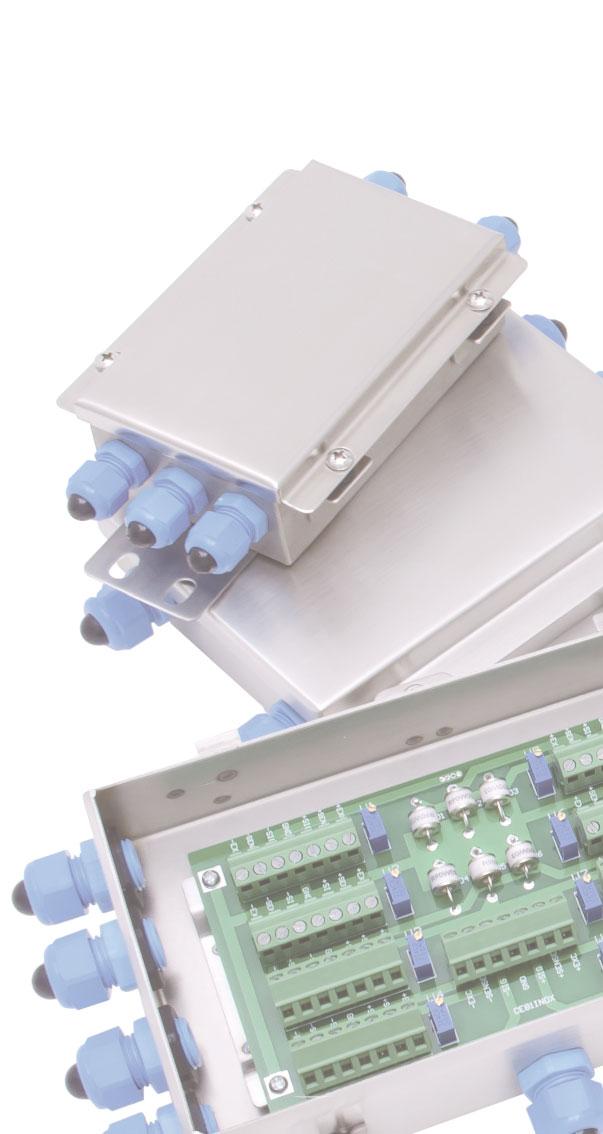

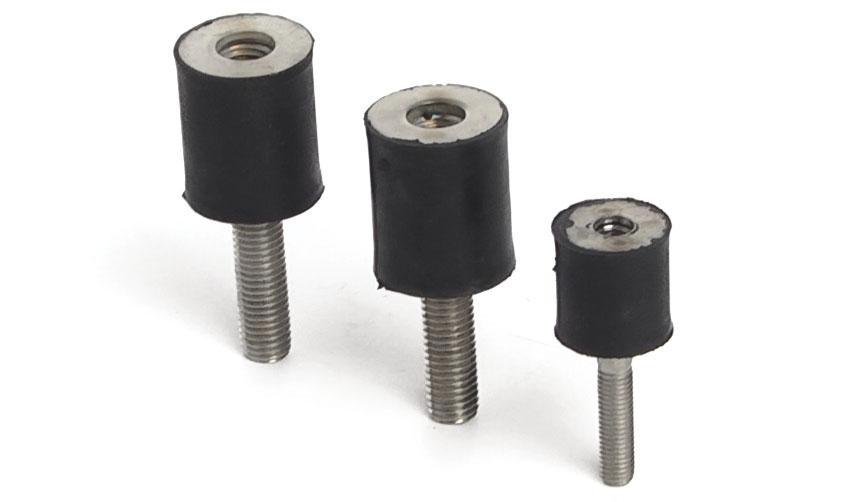

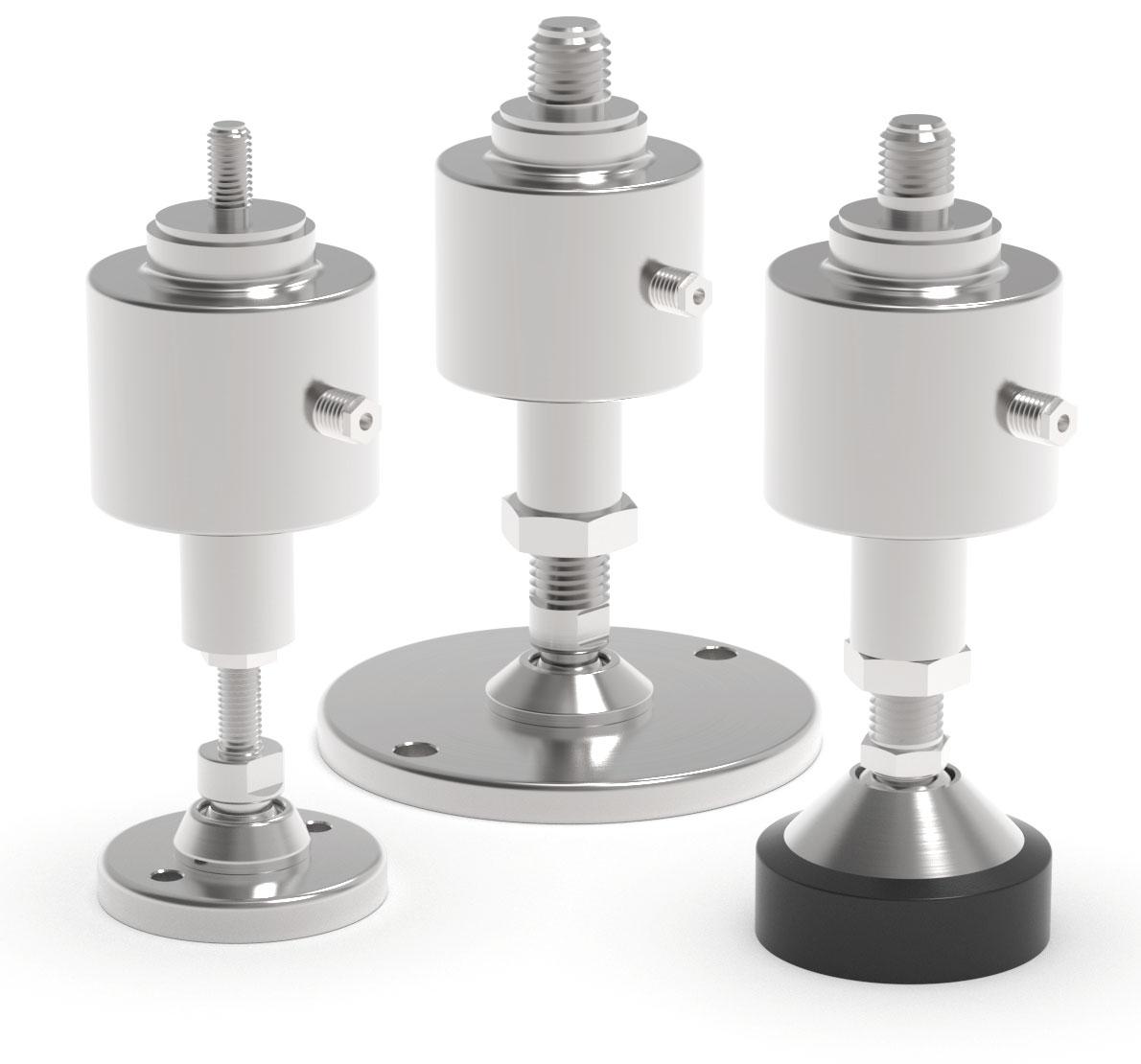

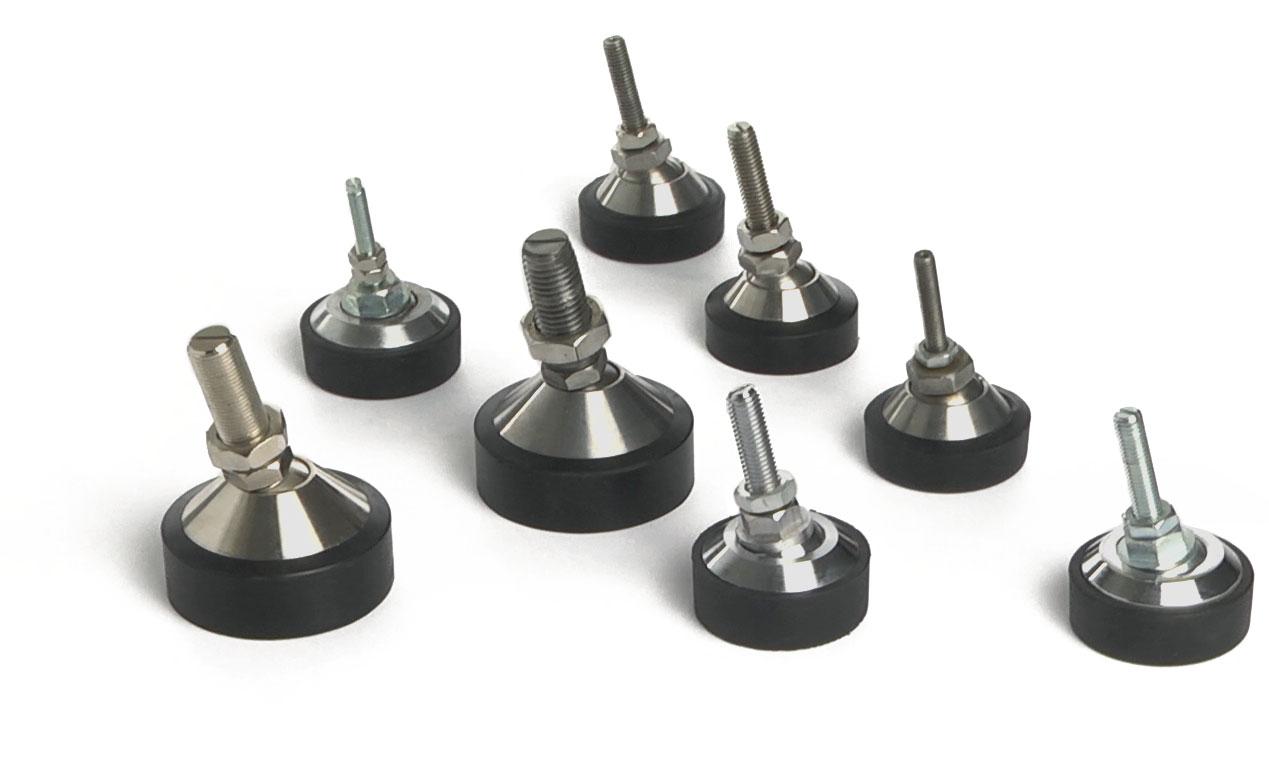

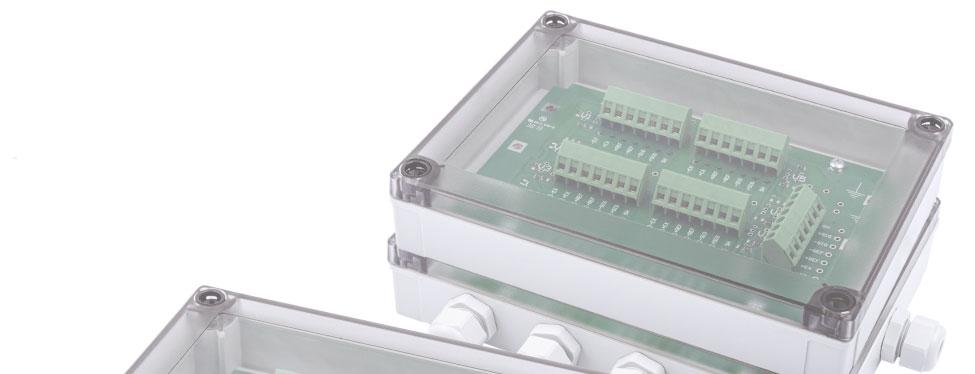

ACCESSOIRES COMPLÉMENTAIRES
A1 - CAPTEURS DE PESAGE

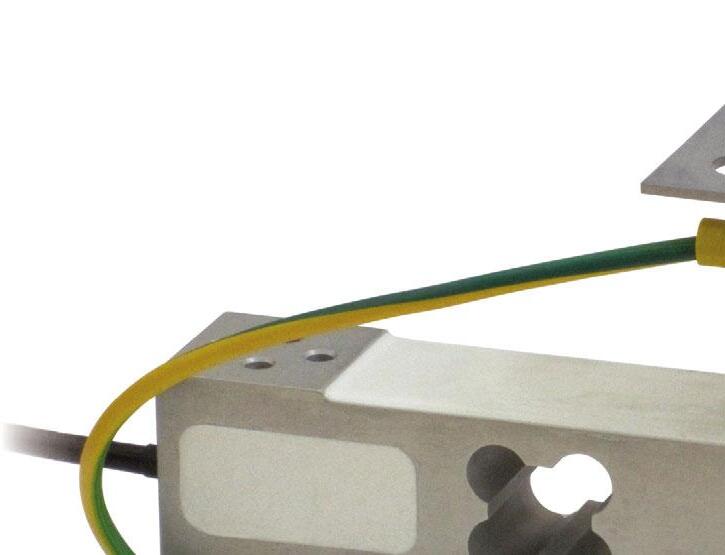

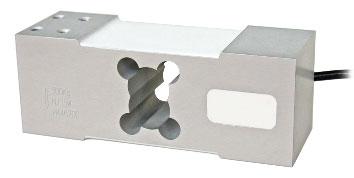

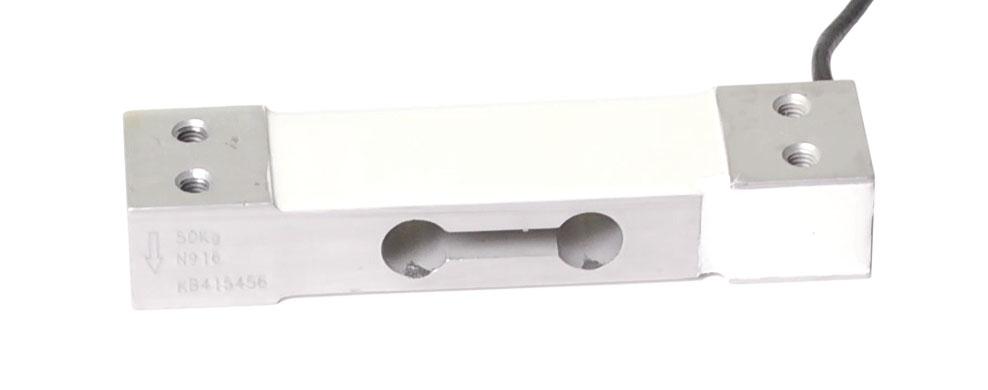

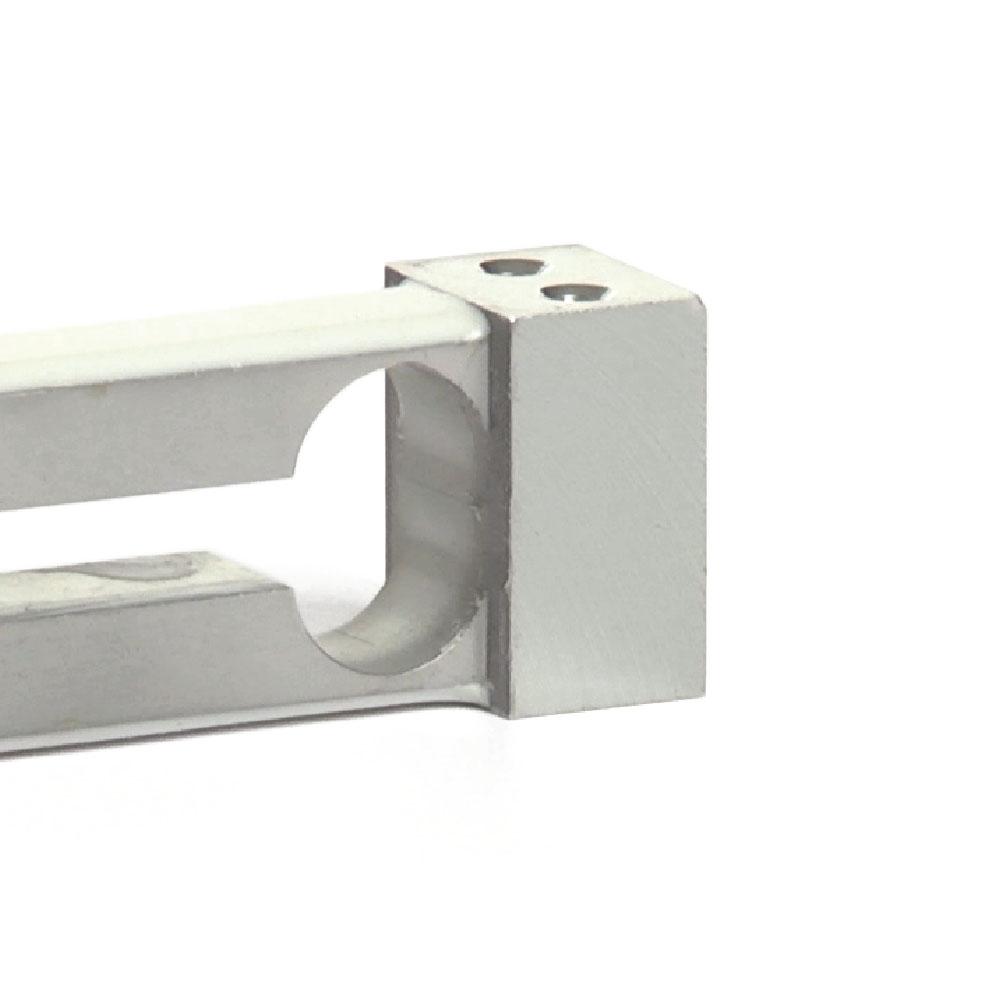

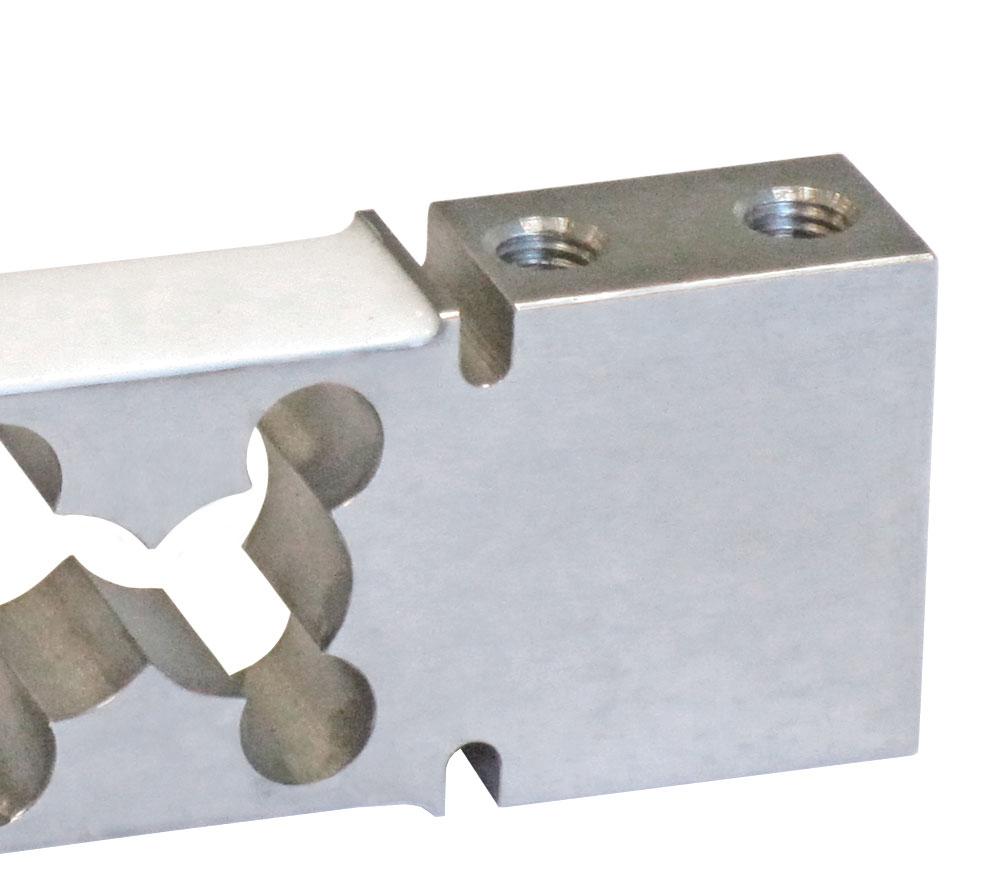

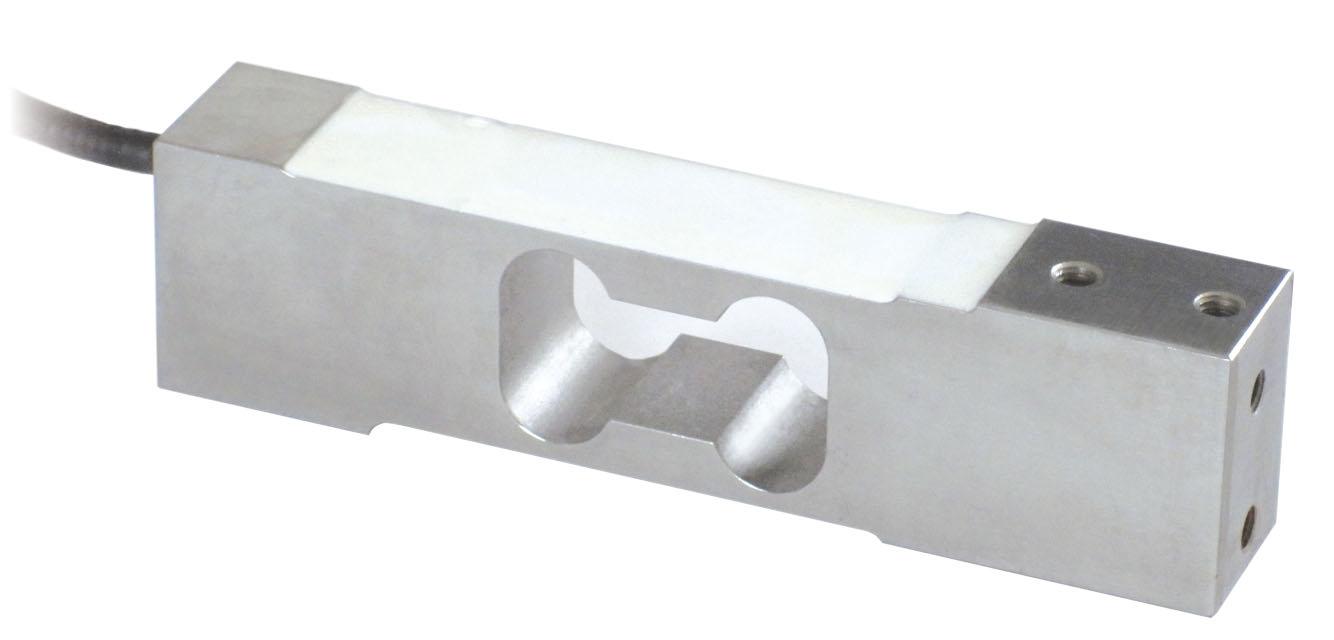

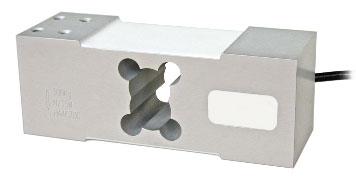

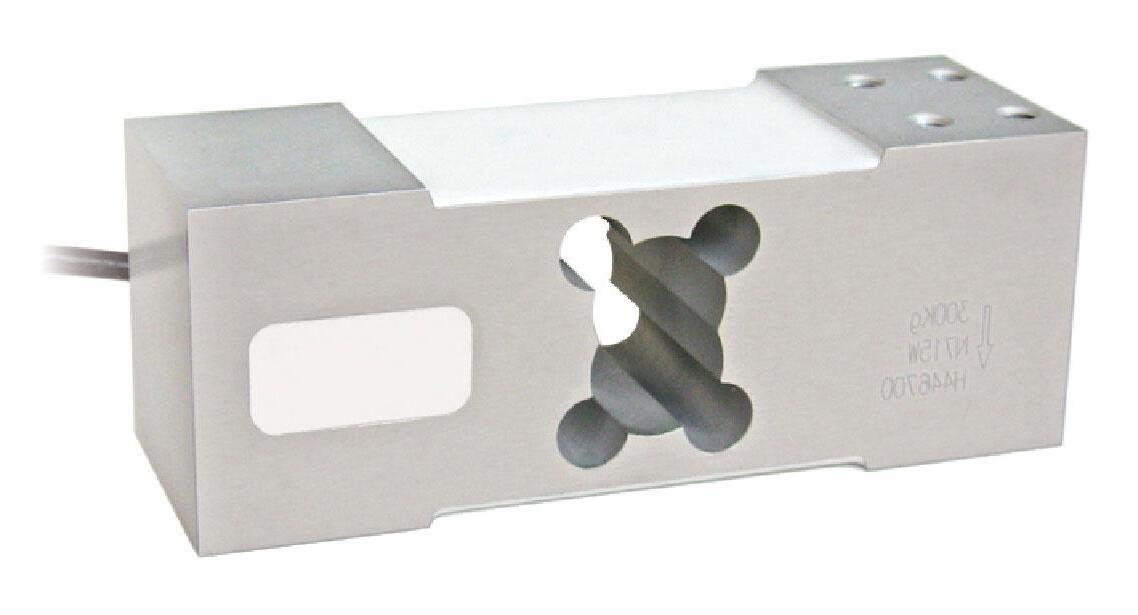

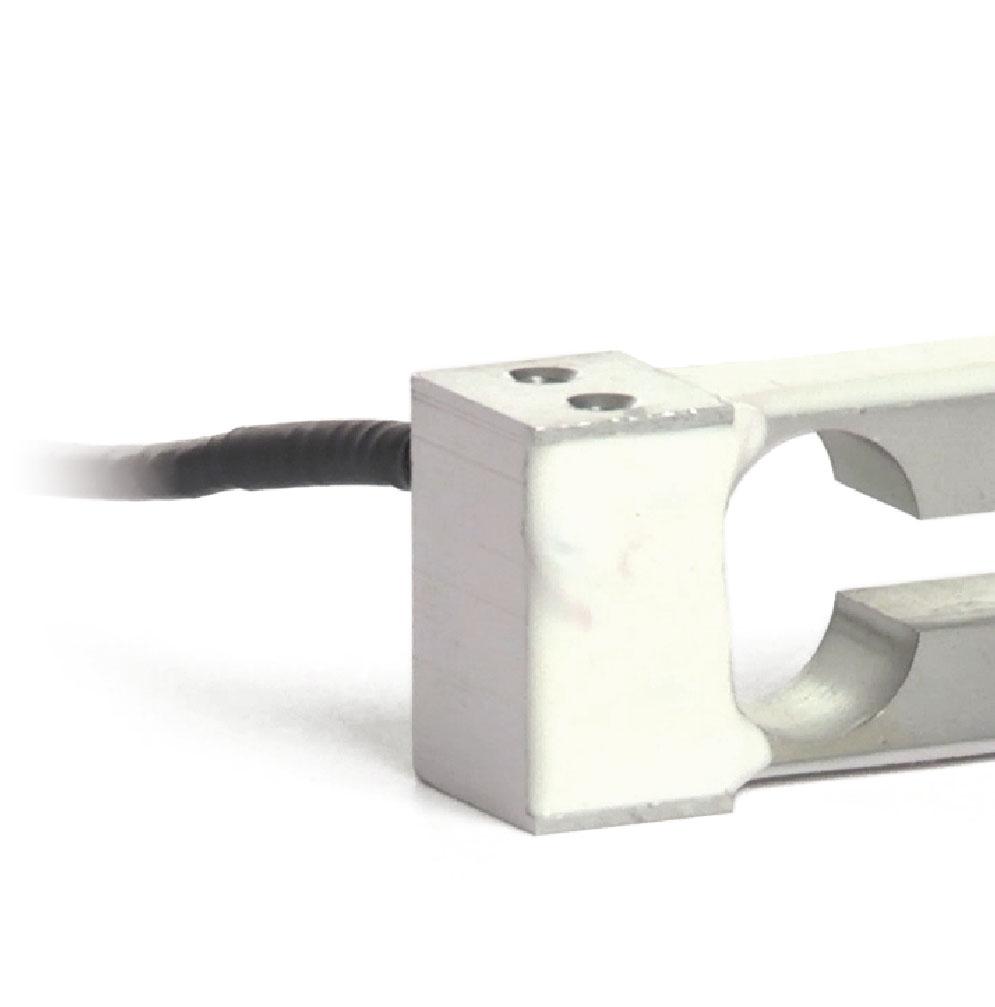

CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 150x150 mm
Conçus en accord avec les normes OIML R60
Portées de 5 kg à 50 kg
ACIER INOX AISI 420
ERREUR COMBINÉE ≤ ±0.05%
DEGRÉ DE PROTECTION IP65
PORTÉE
PLATEFORME (mm)
NET (kg)
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE Rapport d’étalonnage
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
DIMENSIONS (mm)
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau
Vis Classe de la vis
Couple de serrage
CARACTERISTIQUES TECHNIQUES
Matériel
Charge nominale (E max)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Acier inox AISI 420
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATIONROUGE - SIGNAL BLANC
- ALIMENTATIONNOIR
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.

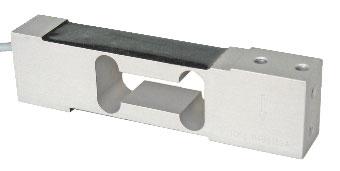

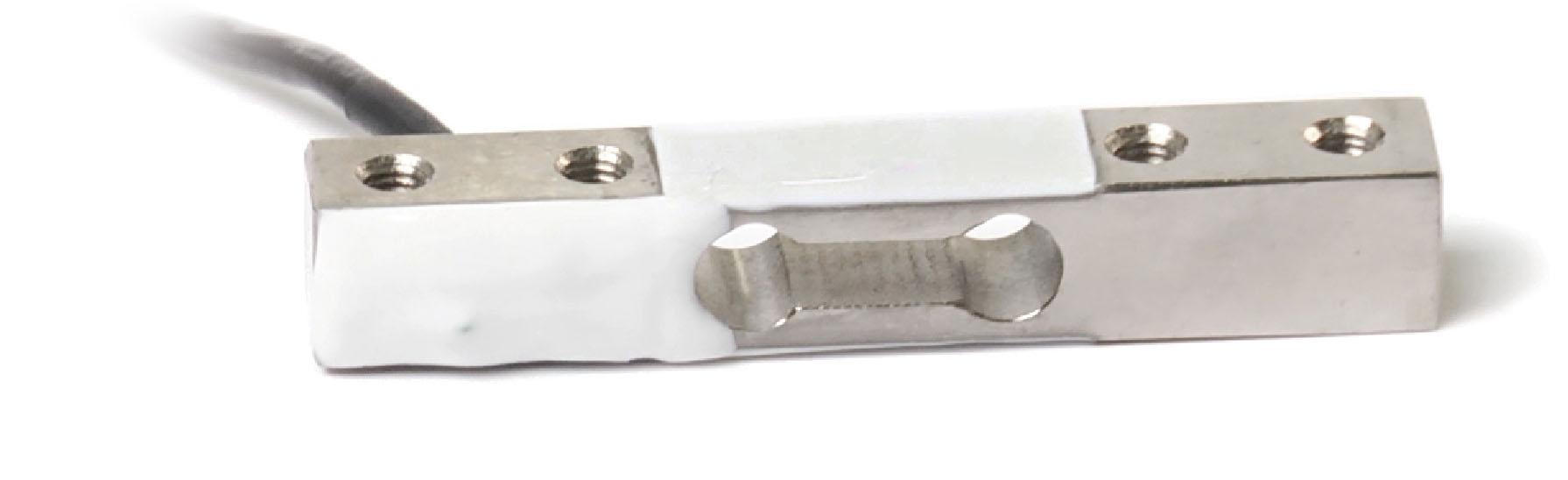

CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 200x200 mm
Conçus en accord avec les normes OIML R60
Portées de 0.25 kg à 1 kg
ALLIAGE D’ALUMINIUM
ERREUR COMBINÉE ≤ ±0.03%
DEGRÉ DE PROTECTION IP65
PORTÉE
PLATEFORME (mm)
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE Rapport d’étalonnage
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
DIMENSIONS
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau
Vis Classe de la vis
Couple de serrage
CARACTERISTIQUES TECHNIQUES
Matériel Alliage d’aluminium
Charge nominale (E max)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATIONROUGE - SIGNAL BLANC
- ALIMENTATIONNOIR
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
PESAGE À APPUI
Portées de 3 kg à 50 kg
ALLIAGE D’ALUMINIUM
ERREUR COMBINÉE ≤ ±0.02% (0.017% C4; 0.014% C5)
DEGRÉ DE PROTECTION IP65
CLASSE DE PRÉCISION
PORTÉE
PLATEFORME (mm) POIDS NET (kg)
SUR DEMANDE
CERTIFICATIONS
OIML R60 C3
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
Conforme aux normes du Royaume-Uni pour l’usage légal pour le commerce
CERTIFICATIONS SUR DEMANDE Rapport d’étalonnage
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
OIML R60 C4/C5
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
NTEP - Conforme aux normes des États-Unis pour l’usage légal pour le commerce
ACCESSOIRES COMPLÉMENTAIRES
DESCRIPTION

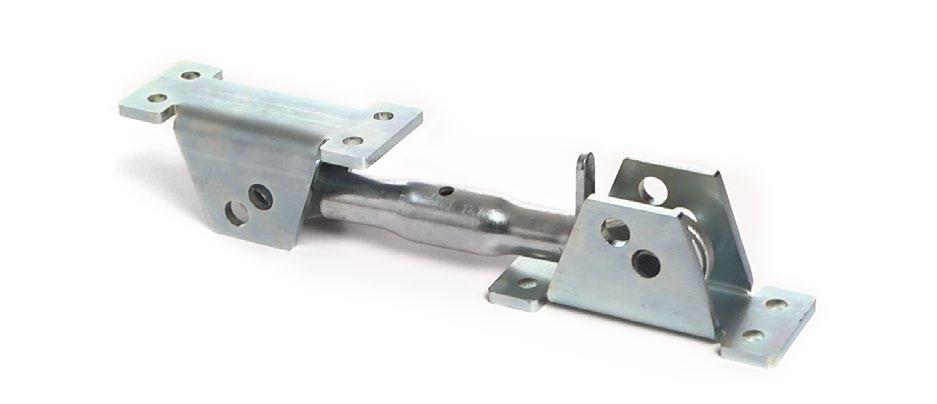

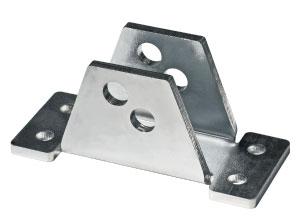

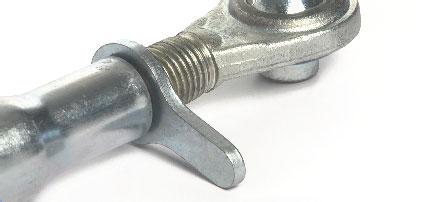

Couple de supports de traction en acier inox. Charge statique maximale: 50 kg.
STAFFEALL
À APPUI
DIMENSIONS
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau
Vis
Classe de la vis
Couple de serrage
CARACTERISTIQUES TECHNIQUES
Matériel Alliage d’aluminium
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
Charge nominale (E max)
Échelon de vérification minimal (V min)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATIONROUGE - SIGNAL BLANC - ALIMENTATIONNOIR
La

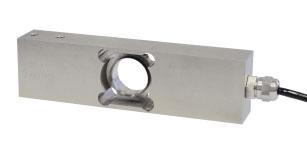

CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 350x350 mm
Conçus en accord avec les normes OIML R60
Portées de 6 kg à 50 kg
ACIER INOX AISI 420
ERREUR COMBINÉE ≤ ±0.02%
DEGRÉ DE PROTECTION IP67
PORTÉE
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
ACCESSOIRES COMPLÉMENTAIRES
DESCRIPTION

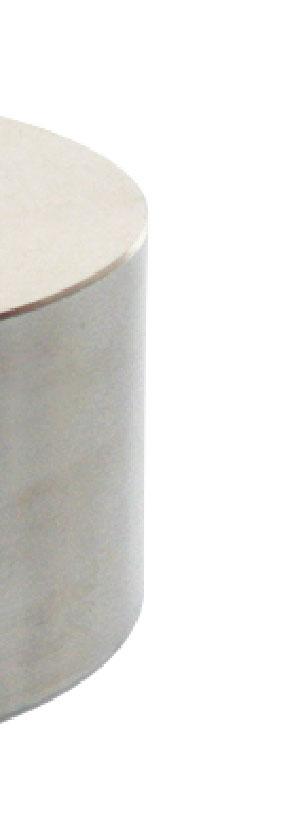

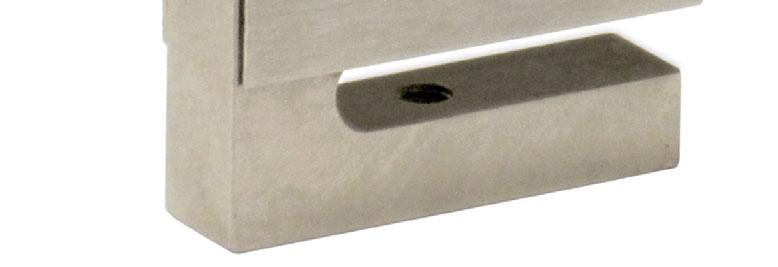

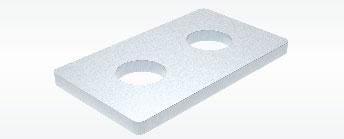

Bloc étiré en acier inox.
BLOCPRC
À APPUI CENTRAL
DIMENSIONS
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau
Vis
Classe de la vis
Couple de serrage
CARACTERISTIQUES TECHNIQUES
Matériel
Charge nominale (E max)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Acier inox AISI 420
350x350 mm
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
Longueur de câble BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATION + REF./SENSE ROUGE BLEU - SIGNAL BLANC - ALIMENTATION - REF./SENSE NOIR JAUNE
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 250x400/400x600 mm
Portées de 3 kg à 50 kg
ALLIAGE D’ALUMINIUM
ERREUR COMBINÉE ≤ ±0.02%
DEGRÉ DE PROTECTION IP65
Conçus en accord avec les normes OIML R60 PORTÉE
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE Rapport d’étalonnage
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 250x400/400x600
DIMENSIONS (mm)
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau
Vis Classe de la vis Couple de serrage
CARACTERISTIQUES TECHNIQUES
Matériel
Charge nominale (E max)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Alliage d’aluminium
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATIONROUGE - SIGNAL BLANC
- ALIMENTATIONNOIR
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
Portées de 10 kg à 100 kg
ALLIAGE D’ALUMINIUM
ERREUR COMBINÉE ≤ ±0.02% (0.017% C4)
DEGRÉ DE PROTECTION IP65
CLASSE DE PRÉCISION
PORTÉE
PLATEFORME (mm)
Utilisable pour les systèmes avec au moins 3 appuis
NET (kg)
SUR DEMANDE
CERTIFICATIONS
OIML R60 C3
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
Conforme aux normes du Royaume-Uni pour l’usage légal pour le commerce
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
OIML R60 C4
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
NTEP - Conforme aux normes des États-Unis pour l’usage légal pour le commerce
ACCESSOIRES COMPLÉMENTAIRES
DESCRIPTION CODE
Bloc étiré en acier inox.
BLOCPRC
T8AZL
DIMENSIONS (mm)
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau
Vis Classe de la vis
Couple de serrage
CARACTERISTIQUES TECHNIQUES
Matériel Alliage d’aluminium
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
Charge nominale (E max)
Échelon de vérification minimal (V min)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATION + REF./SENSE ROUGE BLEU
- SIGNAL BLANC
- ALIMENTATION - REF./SENSE NOIR MARRON
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes
Portées de 100 kg à 500 kg
ACIER INOX 17-4 PH
ERREUR COMBINÉE ≤ ±0.02% (0.017% C4)
DEGRÉ DE PROTECTION IP68
Portées de 10 kg à 50 kg
Utilisable pour les systèmes avec au moins 3 appuis
SUR DEMANDE
CERTIFICATIONS
R60 C3
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
Conforme aux normes du Royaume-Uni pour l’usage légal pour le commerce
CERTIFICATIONS SUR DEMANDE
Déclaration de conformité + degré de protection IP69K
Résistant au nettoyage d’eau à haute pression ou à jet de vapeur (essai: eau pulvérisée à une distance maximale de 150 mm)
Pression d’eau: 100 bars; température: 80 °C; durée de l’essai: 250 secondes (norme de référence: DIN 40050-9)
Rapport d’étalonnage
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
R60 C4
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
FM HazLoc - Conforme aux normes des États-Unis et du Canada pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
NTEP - Conforme aux normes des États-Unis pour l’usage légal pour le commerce
OIML
IP69K
OIML
T8AZL
CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes
DIMENSIONS (mm)
7x M6x1
M6x0.5
EXAMPLE D’APPLICATION
EXAMPLE OF APPLICATION
200 mm 200 mm
PLATFORM
PLATEFORME
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau
Vis Classe de la vis Couple de serrage
7.5 Nm10 Nm19 Nm25 Nm
EXAMPLE D’APPLICATION
EXAMPLE OF APPLICATION
400 mm 400 mm
PLATFORM
PLATEFORME
CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes
CARACTERISTIQUES TECHNIQUES
Matériel
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
Charge nominale (E max)
Échelon de vérification minimal (V min)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
Acier inox 17-4 PH
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
CONNEXIONS ÉLECTRIQUES
Longueur de câble
BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATION + REF./SENSE ROUGE BLEU - SIGNAL BLANC - ALIMENTATION - REF./SENSE NOIR JAUNE où prévus
ACCESSOIRES COMPLÉMENTAIRES
DESCRIPTION
Bloc étiré en acier inox pour portées jusqu’à 50 kg.
Bloc étiré en acier inox pour portées de 100 à 500 kg.
BLOCPRC
CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 400x400 mm
Conçus en accord avec les normes OIML R60
Portées de 10 kg à 200 kg
ACIER INOX AISI 420
ERREUR COMBINÉE ≤ ±0.03%
DEGRÉ DE PROTECTION IP67
PORTÉE PLATEFORME (mm)
Utilisable pour les systèmes avec au moins 3 appuis
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
ACCESSOIRES COMPLÉMENTAIRES
DESCRIPTION
Bloc étiré en acier inox.
T8AZL
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau
Vis
Classe de la vis
Couple de serrage
CARACTERISTIQUES TECHNIQUES
Matériel
Charge nominale (E max)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Acier inox AISI 420
mm
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
Longueur de câble BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATION + REF./SENSE ROUGE BLEU - SIGNAL BLANC
- ALIMENTATION - REF./SENSE NOIR JAUNE
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 400x400 mm
Conçus en accord avec les normes OIML R60
Portées de 30 kg à 150 kg
ACIER INOX AISI 420
ERREUR COMBINÉE ≤ ±0.02%
DEGRÉ DE PROTECTION IP67
PORTÉE
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE Rapport d’étalonnage
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
DIMENSIONS
CARACTERISTIQUES TECHNIQUES
Matériel
Charge nominale (E max)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Acier inox AISI 420
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau
Vis
Classe de la vis Couple de serrage
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATION + REF./SENSE ROUGE BLEU - SIGNAL BLANC
- ALIMENTATION - REF./SENSE NOIR JAUNE
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes
Portées de 60 kg à 300 kg
ALLIAGE D’ALUMINIUM
ERREUR COMBINÉE ≤ ±0.02% (0.017% C4; 0.014% C5)
DEGRÉ DE PROTECTION IP65
Utilisable pour les systèmes avec au moins 3 appuis
SUR DEMANDE
CERTIFICATIONS
OIML R60 C3
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
Conforme aux normes du Royaume-Uni pour l’usage légal pour le commerce
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
OIML R60 C4/C5
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
NTEP - Conforme aux normes des États-Unis pour l’usage légal pour le commerce
ACCESSOIRES COMPLÉMENTAIRES
DESCRIPTION
Kit étanche en acier inox et caoutchouc.
Bloc d’acier galvanisé étiré.
DE PESAGE À APPUI CENTRAL pour plateformes 400x400 mm
DIMENSIONS (mm)
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau
Vis
Classe de la vis
Couple de serrage
CARACTERISTIQUES TECHNIQUES
Matériel
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
Charge nominale (E max)
Échelon de vérification minimal (V min)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Alliage d’aluminium
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATIONROUGE - SIGNAL BLANC - ALIMENTATIONNOIR
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes
Portées de 50 kg à 500 kg
ALLIAGE D’ALUMINIUM
ERREUR COMBINÉE ≤ ±0.02% (0.017% C4)
DEGRÉ DE PROTECTION IP65
SUR DEMANDE
CERTIFICATIONS
OIML R60 C3
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
Conforme aux normes du Royaume-Uni pour l’usage légal pour le commerce
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
OIML R60 C4
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
ACCESSOIRES COMPLÉMENTAIRES
DESCRIPTION CODE
Kit étanche en acier inox et caoutchouc (Ø 107x245 mm presse-étoupe incluse)
Bloc étiré en acier inox.
IP68APL
BLOCAPL
CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes
DIMENSIONS (mm)
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau
Vis Classe de la vis
Couple de serrage
CARACTERISTIQUES TECHNIQUES
Matériel
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
Charge nominale (E max)
Échelon de vérification minimal (V min)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Diamètre du câble
Alliage d’aluminium
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
Fils conducteurs + ALIMENTATION + REF./SENSE ROUGE BLEU - SIGNAL BLANC
- ALIMENTATION - REF./SENSE NOIR JAUNE
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 600x600 mm
Conçus en accord avec les normes OIML R60
Portées de 75 kg à 500 kg
ACIER INOX AISI 420
ERREUR COMBINÉE ≤ ±0.02%
DEGRÉ DE PROTECTION IP67
PORTÉE PLATEFORME (mm)
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
ACCESSOIRES COMPLÉMENTAIRES
DESCRIPTION
Bloc étiré en acier inox.
CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 600x600 mm
DIMENSIONS (mm)
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau
Vis
Classe de la vis
Couple de serrage
CARACTERISTIQUES TECHNIQUES
Matériel
Charge nominale (E max)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Acier inox AISI 420
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs
+ ALIMENTATION + REF./SENSE ROUGE BLEU
- SIGNAL BLANC
- ALIMENTATION - REF./SENSE NOIR JAUNE
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 800x800 mm
Conçus en accord avec les normes OIML R60
Portées de 500 kg à 1000 kg
ALLIAGE D’ALUMINIUM
ERREUR COMBINÉE ≤ ±0.05%
DEGRÉ DE PROTECTION IP65
PORTÉE
PLATEFORME (mm)
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau
Vis
Classe de la vis
Couple de serrage
CARACTERISTIQUES TECHNIQUES
Matériel Alliage d’aluminium
Charge nominale (E max)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
Longueur de câble BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs
où prévus
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 1200x1200 mm
Portées de 1000 kg à 2000 kg
ALLIAGE D’ALUMINIUM
ERREUR COMBINÉE ≤ ±0.02%
DEGRÉ DE PROTECTION IP65
PORTÉE POIDS NET (kg) CLASSE DE PRÉCISION
PLATEFORME (mm)
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
Conforme aux normes du Royaume-Uni pour l’usage légal pour le commerce
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
OIML R60 C3
CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes
DIMENSIONS
CARACTERISTIQUES TECHNIQUES
Matériel
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
Charge nominale (E max)
Échelon de vérification minimal (V min)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Alliage d’aluminium
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau
Vis Classe de la vis
Couple de serrage
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL BLEU
Fils conducteurs
+ ALIMENTATION + REF./SENSE ROUGE MARRON
- SIGNAL BLANC
- ALIMENTATION - REF./SENSE JAUNE NOIR
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CAPTEURS DE PESAGE
CAPTEURS DE PESAGE À FLEXION
Conçus en accord avec les normes OIML R60
Portées de 5 kg à 10 kg
ACIER INOX 17-4 PH
ERREUR COMBINÉE ≤ ±0.02%
DEGRÉ DE PROTECTION IP68
PORTÉE
KITS DE MONTAGE
POIDS NET (kg)
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
ACCESSOIRES COMPLÉMENTAIRES
DESCRIPTION CODE
Couple de brides inox à traction. Charge statique maximale: 100 kg
STAFFEFC
série TFCPV
CAPTEURS DE PESAGE À FLEXION
DIMENSIONS (mm)
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau
Vis Classe de la vis
Couple de serrage
CARACTERISTIQUES TECHNIQUES
Matériel
Charge nominale (E max)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Acier inox 17-4 PH
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATIONROUGE - SIGNAL BLANC
- ALIMENTATIONNOIR
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CAPTEURS DE PESAGE À FLEXION
Portées de 20 kg à 500 kg
ACIER INOX 17-4 PH
ERREUR COMBINÉE ≤ ±0.02% (0.017% C4)
DEGRÉ DE PROTECTION IP68
CLASSE DE PRÉCISION
SUR DEMANDE
CERTIFICATIONS
OIML R60 C3
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
Conforme aux normes du Royaume-Uni pour l’usage légal pour le commerce
CERTIFICATIONS SUR DEMANDE Rapport d’étalonnage
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
OIML R60 C4
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
FM HazLoc - Conforme aux normes des États-Unis et du Canada pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
NTEP - Conforme aux normes des États-Unis pour l’usage légal pour le commerce
ACCESSOIRES COMPLÉMENTAIRES
DESCRIPTION
Couple de brides inox à traction. Charge statique maximale: 100 kg
TFCGP
TFCFSB
série TFCPV
CAPTEURS DE PESAGE À FLEXION
DIMENSIONS (mm)
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau
Vis Classe de la vis Couple de serrage
CARACTERISTIQUES TECHNIQUES
Matériel Acier inox 17-4 PH
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
Charge nominale (E max)
Échelon de vérification minimal (V min)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
Sortie de courant calibrée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL BLANC
Fils conducteurs + ALIMENTATIONVERT - SIGNAL ROUGE
- ALIMENTATIONNOIR
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CAPTEURS DE PESAGE À FLEXION ET CISAILLEMENT
Conçus en accord avec les normes OIML R60
FLEXION: portées de 30 kg à 500 kg
CISAILLEMENT: portées de 750 kg à 1500 kg
ACIER INOX AISI 420
ERREUR COMBINÉE ≤ ±0.02%
DEGRÉ DE PROTECTION IP68
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
série TFPVEN1090 série TFPV
TFGP
Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
T12FCAGP
série
CAPTEURS DE PESAGE À FLEXION ET CISAILLEMENT
ACCESSOIRES COMPLÉMENTAIRES
DESCRIPTION
CODE
DIMENSIONS (mm)
Couple de brides inox à traction.
Charge statique maximale: 300 kg.
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau
Vis Classe de la vis
Couple de serrage
CARACTERISTIQUES TECHNIQUES
Matériel
Charge nominale (E max)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Acier inox AISI 420
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATION + REF./SENSE ROUGE BLEU - SIGNAL BLANC - ALIMENTATION - REF./SENSE NOIR JAUNE
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CAPTEURS DE PESAGE À FLEXION
Portées de 50 kg à 300 kg
ACIER INOX AISI 420
ERREUR COMBINÉE ≤ ±0.017%
DEGRÉ DE PROTECTION IP68
KITS DE MONTAGE
PORTÉE
CLASSE DE PRÉCISION
CERTIFICATIONS
OIML R60 C3
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
Conforme aux normes du Royaume-Uni pour l’usage légal pour le commerce
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
ACCESSOIRES COMPLÉMENTAIRES
DESCRIPTION
Couple de brides inox à traction. Charge statique maximale: 300 kg.
STAFFEFCA
série TFPV
série TFGP
CAPTEURS DE PESAGE À FLEXION
DIMENSIONS (mm)
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau
Vis
Classe de la vis
Couple de serrage
CARACTERISTIQUES TECHNIQUES
Matériel
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
Charge nominale (E max)
Échelon de vérification minimal (V min)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Acier inox AISI 420
C3 • 3000
50 - 75 -150 - 300 kg
E max / 10000
≤±0.017%
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATIONROUGE - SIGNAL BLANC
- ALIMENTATIONNOIR
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CAPTEURS DE PESAGE À CISAILLEMENT ET FLEXION
FLEXION: portées de 75 kg à 300 kg
CISAILLEMENT: portées de 500 kg à 10000 kg KITSDEMONTAGE
ACIERINOXAISI420
ERREURCOMBINÉE ≤ ±0.02%
DEGRÉDEPROTECTIONIP67-IP68
sériePS
sérieTF500/2000sérieTFPS2000
PVEN1090PV-PVZ
CAPTEURS DE PESAGE À CISAILLEMENT ET FLEXION
CERTIFICATIONS
OIML R60 C3
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
Conforme aux normes du Royaume-Uni pour l’usage légal pour le commerce
CERTIFICATIONS SUR DEMANDE
Déclaration de conformité + degré de protection IP69K
Résistant au nettoyage d’eau à haute pression ou à jet de vapeur (essai: eau pulvérisée à une distance maximale de 150 mm)
Pression d’eau: 100 bars; température: 80 °C; durée de l’essai: 250 secondes (norme de référence: DIN 40050-9)
Rapport d’étalonnage
Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour l’usage légal pour le commerce
DIMENSIONS (mm)
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau Vis Classe de la vis Couple de serrage
IP69K
CAPTEURS
DE PESAGE À CISAILLEMENT ET FLEXION
CARACTERISTIQUES TECHNIQUES
Matériel
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
Charge nominale (E max)
Échelon de vérification minimal (V min)
Erreur combinée
Degré de protection
Résistance d’entrée
Résistance de sortie
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Acier inox AISI 420
Tension d’alimentation max tolérée
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
CONNEXIONS ÉLECTRIQUES
Longueur de câble
5 m (75-5000 kg); 10 m (10000 kg) 5 mm
BLINDAGE
Diamètre du câble + SIGNAL VERT
6 x 0.25 mm2
Fils conducteurs + ALIMENTATION + REF./SENSE ROUGE BLEU - SIGNAL BLANC - ALIMENTATION - REF./SENSE NOIR JAUNE
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CAPTEURS DE PESAGE À FLEXION ET CISAILLEMENT
FLEXION: portées de 75 kg à 300 kg
ACIER NICKELÉ AISI 4340
ERREUR COMBINÉE ≤ ±0.02%
DEGRÉ DE PROTECTION IP67 - IP68
CISAILLEMENT: portées de 500 kg à 5000 kg
CERTIFICATIONS
OIML R60 C3
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
Conforme aux normes du Royaume-Uni pour l’usage légal pour le commerce
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
série TF500/2000
série TFPS2000
Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
PVEN1090
T12FTAGP
PV - PVZ
CAPTEURS DE PESAGE À FLEXION ET CISAILLEMENT
DIMENSIONS (mm)
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau
Vis Classe de la vis
Couple de serrage
CARACTERISTIQUES TECHNIQUES
Matériel Acier nickelé AISI 4340
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
Charge nominale (E max)
Échelon de vérification minimal (V min)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATION + REF./SENSE ROUGE BLEU
- SIGNAL BLANC
- ALIMENTATION - REF./SENSE NOIR JAUNE/MARRON
ACCESSOIRES COMPLÉMENTAIRES
DESCRIPTION
CODE
Bloc en acier spécial pour portées jusqu’à 2000 kg.
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
PIASTRINO
A1CATALOGUE DE
CAPTEURS DE PESAGE
CAPTEURS DE PESAGE À CISAILLEMENT
Portées de 300 kg à 2000 kg
ACIER INOX 17-4 PH
ERREUR COMBINÉE ≤ ±0.02%
DEGRÉ DE PROTECTION IP68
CLASSE DE PRÉCISION
PORTÉE
CERTIFICATIONS
OIML R60 C3
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
Conforme aux normes du Royaume-Uni pour l’usage légal pour le commerce
CERTIFICATIONS SUR DEMANDE
Déclaration de conformité + degré de protection IP69K
Résistant au nettoyage d’eau à haute pression ou à jet de vapeur (essai: eau pulvérisée à une distance maximale de 150 mm)
Pression d’eau: 100 bars; température: 80 °C; durée de l’essai: 250 secondes (norme de référence: DIN 40050-9)
Rapport d’étalonnage
Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
série TFPS2000
série TF500/2000
T12FTAGP
CAPTEURS DE PESAGE À CISAILLEMENT
DIMENSIONS (mm)
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau
Vis
Classe de la vis
Couple de serrage
CARACTERISTIQUES TECHNIQUES
Matériel
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
Charge nominale (E max)
Échelon de vérification minimal (V min)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Acier inox 17-4 PH
300 - 500 - 1000 - 2000 kg
E max / 10000
≤±0.02%
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs
+ ALIMENTATION + REF./SENSE ROUGE BLEU
- SIGNAL BLANC
- ALIMENTATION - REF./SENSE NOIR JAUNE
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CAPTEURS DE PESAGE À CISAILLEMENT
Portées de 500 kg à 5000 kg
ACIER NICKELÉ AISI 4340
ERREUR COMBINÉE ≤ ±0.02% (0.017% C4; 0.014% C5)
DEGRÉ DE PROTECTION IP67
SUR DEMANDE
CERTIFICATIONS
OIML R60 C3
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
Conforme aux normes du Royaume-Uni pour l’usage légal pour le commerce
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
OIML R60 C4/C5
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
FM HazLoc - Conforme aux normes des États-Unis et du Canada pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
NTEP - Conforme aux normes des États-Unis pour l’usage légal pour le commerce
T12FTAGP
série TFPS2000
série TF500/2000
CAPTEURS DE PESAGE À CISAILLEMENT
ACCESSOIRES COMPLÉMENTAIRES
DESCRIPTION
DIMENSIONS (mm)
Bloc en acier spécial pour portées jusqu’à 2000 kg.
CARACTERISTIQUES TECHNIQUES
Matériel
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
Charge nominale (E max)
Échelon de vérification minimal (V min)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
CODE
PIASTRINO
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau
Vis Classe de la vis Couple de serrage
Acier nickelé AISI 4340
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATIONROUGE - SIGNAL BLANC
- ALIMENTATIONNOIR
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CAPTEURS DE PESAGE À CISAILLEMENT
Portées de 500 kg à 5000 kg
ACIER INOX 17-4 PH
ERREUR COMBINÉE ≤ ±0.02%
DEGRÉ DE PROTECTION IP67
série TF500/2000
TFPS2000
PORTÉE
CERTIFICATIONS
OIML R60 C3
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
Conforme aux normes du Royaume-Uni pour l’usage légal pour le commerce
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
FM HazLoc - Conforme aux normes des États-Unis et du Canada pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
série
CAPTEURS DE PESAGE À CISAILLEMENT
DIMENSIONS (mm)
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau
Vis Classe de la vis
Couple de serrage
CARACTERISTIQUES TECHNIQUES
Matériel
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
Charge nominale (E max)
Échelon de vérification minimal (V min)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Acier inox 17-4 PH
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATIONROUGE - SIGNAL BLANC
- ALIMENTATIONNOIR
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CAPTEURS DE PESAGE À CISAILLEMENT
Portées de 500 kg à 10000 kg
ACIER INOX 17-4 PH
ERREUR COMBINÉE ≤ ±0.02% (0.017% C4)
DEGRÉ DE PROTECTION IP68
PORTÉE
CLASSE DE PRÉCISION
SUR DEMANDE
CERTIFICATIONS
OIML R60 C3
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
Conforme aux normes du Royaume-Uni pour l’usage légal pour le commerce
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
OIML R60 C4
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
CAPTEURS DE PESAGE À CISAILLEMENT
DIMENSIONS (mm)
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau
Vis Classe de la vis Couple de serrage
CARACTERISTIQUES TECHNIQUES
Matériel
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
Charge nominale (E max)
Échelon de vérification minimal (V min)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
Sortie de courant calibrée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
5 m (500-7500 kg); 10 m (10000 kg)
Acier inox 17-4 PH
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL VERT
mm
x 0.20 mm2
Fils conducteurs + ALIMENTATIONROUGE
- SIGNAL BLANC
- ALIMENTATIONNOIR
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CAPTEURS DE PESAGE À CISAILLEMENT POUR PESAGE A BORD VÉHICULE
Conçus en accord avec les normes OIML R60
Portées de 5000 kg à 10000 kg
ACIER SPÉCIAL
ERREUR COMBINÉE ≤ ±0.1%
DEGRÉ DE PROTECTION IP68
PORTÉE
NET (kg)
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
CAPTEURS DE PESAGE À CISAILLEMENT POUR PESAGE A BORD VÉHICULE
DIMENSIONS
CARACTERISTIQUES TECHNIQUES
Matériel
Charge nominale (E max)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Acier spécial
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATION + REF./SENSE ROUGE BLEU - SIGNAL BLANC
- ALIMENTATION - REF./SENSE NOIR JAUNE
CAPTEURS DE PESAGE À CISAILLEMENT
portée 1000 kg
portée 6000 kg
ACIER INOX 17-4 PH
ERREUR COMBINÉE ≤ ±0.03%
DEGRÉ DE PROTECTION IP67 - IP68
2 CÂBLES DE SORTIE POUR SYSTÈMES DE SÉCURITÉ DOUBLE
PORTÉE POIDS NET (kg)
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg
ATEX II 3GD (zone 2-22) ( - )
FTPDOP
CAPTEURS DE PESAGE À CISAILLEMENT
DIMENSIONS (mm)
CARACTERISTIQUES TECHNIQUES
Matériel
Charge nominale (E max)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Diamètre du câble
Fils conducteurs
Acier inox 17-4 PH
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
A1 -
CAPTEURS DE PESAGE
CAPTEURS DE PESAGE À DOUBLE CISAILLEMENT
Portée 25000 kg
ACIER NICKELÉ AISI 4340
ERREUR COMBINÉE ≤ ±0.02%
CLASSE DE PRÉCISION
DEGRÉ DE PROTECTION IP68 KITS
PORTÉE POIDS NET (kg)
CERTIFICATIONS
OIML R60 C3
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
Conforme aux normes du Royaume-Uni pour l’usage légal pour le commerce
CERTIFICATIONS SUR DEMANDE Rapport d’étalonnage
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
FM HazLoc - Conforme aux normes des États-Unis et du Canada pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
ACCESSOIRES COMPLÉMENTAIRES
DESCRIPTION
Plaque en acier galvanisé.
VCOKDTL
PIATTODTL
CAPTEURS DE PESAGE À DOUBLE CISAILLEMENT
DIMENSIONS
CARACTERISTIQUES TECHNIQUES
Matériel
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
Charge nominale (E max)
Échelon de vérification minimal (V min)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Diamètre du câble
Fils conducteurs
Acier nickelé AISI 4340
C3 • 3000 25000 kg E max / 15000
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
CAPTEURS DE PESAGE À DOUBLE CISAILLEMENT
APPLICATION
MESURES DE NIVEAU
Pour mesurer le niveau de liquides ou de poudres à peser qui ne nécessitent pas une grande précision, peuvent être utilisées conjointement avec les capteurs, les “charnières d’appui”.
Il est impératif que la structure de pesage est de forme régulière et géométriquement divisible, qui est parfaitement de niveau et on exige que le produit à peser peut être placée horizontalement comme s’il s’agissait d’un liquide (ou doivent être utilisées des systèmes de chargement qui peuvent distribuer le produit uniformément). L’affichage électronique du poids indique le poids réel, en multipliant le signal par deux ou trois en fonction de l’application.
STRUCTURES AVEC 3 APPUIS
1 capteur de pesage (A) + 2 charnières d’appui (B)
STRUCTURES AVEC 4 APPUIS
2 capteurs de pesage (A) + 2 charnières d’appui (B)
Charnières d’appui
PESAGE DES STRUCTURES NON SOUMISES Á CHOCS OU POUSSÉES DU VENT
Le capteur avec bases et bille peut être directement utilisé pour peser des structures qui ne sont pas assujettis à chocs et poussées du vent.
Le PIATTODTL est conçue pour faciliter l’installation et le démontage de la capteur (plus bille et bases), simplement en soulevant la structura de 1 mm. Éventuels déplacements latéraux peuvent provoquer une elevation dans la structure pesée à cause du différent rayon de courbure entre la bille et les bases qui la contiennent.
Plateforme à monter en fosse
Plateforme à monter en fosse
PIATTODTL
PIATTODTL
CHARNIÈRE
CAPTEURS DE PESAGE À DOUBLE CISAILLEMENT
PESAGE DES STRUCTURES SOUMISES Á CHOCS OU POUSSÉES DU VENT
Le kit de montage VCOKDTL est équipé de deux tendeurs contre les forces latérales avec une charge de rupture de 10000 kg chacune et deux tiges filetées (diamètre 22 mm) avec écrous à utiliser comme un vérin pour l’insertion et le retrait du capteur et deux écrous autobloquantes à utiliser avec fonction anti-renversement. Le concepteur de l’installation sera chargé de prévoir les modifications nécessaires afin d’éviter les déplacements latéraux et le renversement en fonction de: chocs et vibrations; poussée du vent; classification sismique de la zone d’installation; consistance de la base d’appui.
STRUCTURES AVEC 3 APPUISSTRUCTURES AVEC 4 APPUIS
CAPTEURS DE PESAGE À DOUBLE CISAILLEMENT
Portées de 20 klb à 60 klb
ACIER NICKELÉ AISI 4340
ERREUR COMBINÉE ≤ ±0.02%
DEGRÉ DE PROTECTION IP68
CLASSE DE PRÉCISION
PORTÉE
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
Conforme aux normes du Royaume-Uni pour l’usage légal pour le commerce
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
FM HazLoc - Conforme aux normes des États-Unis et du Canada pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
OIML R60 C3
DIMENSIONS (mm)
CARACTERISTIQUES TECHNIQUES
Matériel
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
Charge nominale (E max)
Échelon de vérification minimal (V min)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Acier nickelé AISI 4340
C3 • 3000
20, 30, 40, 50, 60 klb
E max / 10000 - E max / 15000
≤±0.023%
IP68
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
Longueur de câble BLINDAGE
Diamètre du câble + SIGNAL VERT
9 m 5 mm (20klb) / 8 mm (30klb-60klb)
4 x 0.22 mm2
Fils conducteurs + ALIMENTATIONROUGE
- SIGNAL BLANC
- ALIMENTATIONNOIR
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CAPTEURS DE PESAGE
CAPTEUR DE PESAGE À COMPRESSION - POUR PIED
Portées de 75 kg à 10000 kg
ACIER INOX 17-4 PH
ERREUR COMBINÉE ≤ ±0.07%
DEGRÉ DE PROTECTION IP67
HAUTEUR RÉGLABLE
Pied pas inclus.
CERTIFICATIONS
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
ATEX II 3GD (zone 2-22) ( - )
ACCESSOIRES COMPLÉMENTAIRES
Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg
DESCRIPTION
Plaque en acier inox AISI 304 pour la réalisation de contraintes contre le déplacement latéral et le renversement. Uniquement pour pieds série SB2.
CAPTEUR DE PESAGE À COMPRESSION - POUR PIED
DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
Notes d’installation:
PORTÉE
150 kg M12x1.75
300 kg M12x1.75
500 kg M12x1.75
75 kg M12x1.75 190÷200 mm 182÷192 mm
1000 kgM12x1.75
2000 kgM12x1.75
5000 kgM20x2.5
10000 kgM24x3 -
Pour plus d’informations voir les fiches produit STR et SB2
CARACTERISTIQUES TECHNIQUES
Matériel
Charge nominale
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
visser le pied jusq’en butée;
dévisser légèrement le pied pour effectuer le réglage (excursion maximale: 10 mm);
serrer l’écrou de fixation.
Acier inox 17-4 PH
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
Longueur de câble BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATION + REF./SENSE ROUGE BLEU
mm2 XH1 (FLC+SB2)H2 (FLC+STR)
- SIGNAL BLANC
- ALIMENTATION - REF./SENSE NOIR JAUNE
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CAPTEUR DE PESAGE HYGIÉNIQUE À COMPRESSION - POUR PIED
Portées de 1000 kg à 20000 kg
ACIER INOX 17-4 PH
ERREUR COMBINÉE ≤ ±0.1%
DEGRÉ DE PROTECTION IP69K
CÂBLE ADAPTÉ AU CONTACT DES ALIMENTS
HAUTEUR RÉGLABLE
DISPOSITIF HYGIÉNIQUE RPSCQC AUTORISÉ 3-A SSI
Pied pas inclus. EXEMPLE DE MONTAGE SUR PIED HYGIÉNIQUE
CERTIFICATIONS
Équivalent du marquage CE pour le Royaume-Uni
Norme américaine qui régit la conception, la production et l’utilisation des équipements sanitaires
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg
ATEX II 3GD (zone 2-22) ( - )
CAPTEUR DE PESAGE HYGIÉNIQUE À COMPRESSION - POUR PIED
DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
PORTÉE RÉGLAGE ANGULAIRE
(mm)M (mm)H (FLC+HD)
1000 kgM12x1.752440
2000 kgM12x1.752440
5000 kg M16x23040
5000 kgM20x2.53540
10000 kgM24x35040
10000 kgM30x3.55050
20000 kgM36x45050
CARACTERISTIQUES TECHNIQUES
Matériel
Charge nominale
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Notes d’installation: visser le pied jusq’en butée; dévisser légèrement le pied pour effectuer le réglage (excursion maximale: 10 mm).
Pour plus d’informations voir les fiches produit HD
Sur demande: pied hygiénique avec fixation par cheville
Pour d’autres types de pieds hygiéniques, non hygiéniques ou personnalisés, veuillez contacter https://martinlevelling.it.
Acier inox 17-4 PH
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATION + REF./SENSE ROUGE BLEU - SIGNAL BLANC - ALIMENTATION - REF./SENSE NOIR MARRON
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
A1 -
CAPTEURS DE PESAGE
CAPTEURS DE PESAGE À COMPRESSION - BAS PROFIL
Conçus en accord avec les normes OIML R60
Portées de 200 kg à 2500 kg
ACIER INOX 17-4 PH
ERREUR COMBINÉE ≤ ±0.5%
DEGRÉ DE PROTECTION IP67
PORTÉE
POIDS NET (kg)
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
DIMENSIONS
CARACTERISTIQUES TECHNIQUES
Matériel
Charge nominale (E max)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Acier inox 17-4 PH
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATIONROUGE - SIGNAL BLANC
- ALIMENTATIONNOIR
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CAPTEURS DE PESAGE À COMPRESSION - BAS PROFIL
Conçus en accord avec les normes OIML R60
Portées de 1000 kg à 5000 kg
ACIER INOX AISI 420
ERREUR COMBINÉE ≤ ±0.03%
DEGRÉ DE PROTECTION IP68
PLAQUES INFÉRIEURES EN ACIER INOX INTÉGRÉ
KITS DE MONTAGE
série PSCLS
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
CAPTEURS DE PESAGE À COMPRESSION - BAS PROFIL
CARACTERISTIQUES TECHNIQUES
Matériel
Charge nominale (E max)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Acier inox AISI 420
ATTENTION! Cote maximale de l’insertion de boulon pour le bon fonctionnement du capteur
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATION + REF./SENSE ROUGE BLEU - SIGNAL BLANC
- ALIMENTATION - REF./SENSE NOIR JAUNE
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CAPTEURS DE PESAGE À COMPRESSION - BAS PROFIL
Portée de 250 kg à 100000 kg
ACIERINOX17-4PH
ERREURCOMBINÉE ≤ ±0.03%(0.02%C3)
DEGRÉDEPROTECTIONIP68
DEMANDE CLASSE DE PRÉCISION
KITSDEMONTAGE
sérieV10000/V10275-EN1090
sérieV15000/V100000-EN1090
sérieZ15000/100000
Z10000
CAPTEURS DE PESAGE À COMPRESSION - BAS PROFIL
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
Conforme aux normes du Royaume-Uni pour l’usage légal pour le commerce
CERTIFICATIONS SUR DEMANDE
Déclaration de conformité + degré de protection IP69K
Résistant au nettoyage d’eau à haute pression ou à jet de vapeur (essai: eau pulvérisée à une distance maximale de 150 mm)
Pression d’eau: 100 bars; température: 80 °C; durée de l’essai: 250 secondes (norme de référence: DIN 40050-9)
Rapport d’étalonnage
Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
Conforme aux normes de la Fédération de Russie pour l’emploi dans le rapport avec tiers
Conforme aux normes du marché Chinois pour l’usage légal pour le commerce
CARACTERISTIQUES TECHNIQUES
Matériel
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
Charge nominale (E max)
Échelon de vérification minimal (V min)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Gamme de température OIML R60
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Acier inox 17-4 PH
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
Longueur de câble BLINDAGE
Diamètre du câble + SIGNAL VERT
5 m*(250-10000 kg); 10 m (12500-100000 kg) 5 mm
6 x 0.14 mm2
Fils conducteurs + ALIMENTATION + REF./SENSE ROUGE BLEU
*) Sur demande: version câble 10 m - SIGNAL BLANC
Les capteurs de pesage approuvés OIML R60 C3 sont équipés d’un câble de 10 m de long
- ALIMENTATION - REF./SENSE NOIR JAUNE
OIML R60 C2
OIML R60 C3
CAPTEURS DE PESAGE À COMPRESSION - BAS PROFIL
OPTIONS SUR DEMANDE
DESCRIPTION
Version câble 10 m pour portées 250-10000 kg
Version capteurs de pesage en acier inox AISI 420 (non approuvée OIML)
Deux pont de Wheatstone extensométriques redondants (350 Ω) avec 2 câbles de sortie; pour systèmes de sécurité double
ACCESSOIRES COMPLÉMENTAIRES
DESCRIPTION
Base supérieure en acier inox AISI 304 filetée pour capteurs de pesage à compression.
CODE
M12x1.75 mmBASESUPFIL
Base inférieure tourné en acier inox AISI 304 pour capteurs de pesage à compression.
Ø110x22 mm Ø140x23 mm Ø180x23 mm
Plaque inférieure et base supérieure tournée en acier inox AISI 304. Portée capteur de pesage: jusqu’à 12500 kg.
BINF100 BINF126 BINF165
BASESUP P10000
Bases supérieures et inférieures tournées en acier inox AISI 304. Portée capteur de pesage: jusqu’à 12500 kg.
BASESUP BASEINF
Plaque et base inférieure tournée en acier inox AISI 304. Portée capteur de pesage: jusqu’à 12500 kg.
BASEINF PIASTRA200
DIMENSIONS (mm)
CAPTEURS DE PESAGE À COMPRESSION - BAS PROFIL
Portées de 1000 kg à 30000 kg
ACIER INOX AISI 420
ERREUR COMBINÉE ≤ ±0.05%
DEGRÉ DE PROTECTION IP68
- V10275
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
Déclaration de conformité + degré de protection IP69K
Résistant au nettoyage d’eau à haute pression ou à jet de vapeur (essai: eau pulvérisée à une distance maximale de 150 mm)
Pression d’eau: 100 bars; température: 80 °C; durée de l’essai: 250 secondes (norme de référence: DIN 40050-9)
Rapport d’étalonnage
Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
KITS DE MONTAGE
CAPTEURS DE PESAGE
À COMPRESSION - BAS
PROFIL
CARACTERISTIQUES TECHNIQUES
Matériel
Charge nominale (E max)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Acier inox AISI 420
2500, 5000, 7500, 10000, 15000, 30000 kg
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
Longueur de câble BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATION + REF./SENSE ROUGE BLEU - SIGNAL BLANC - ALIMENTATION - REF./SENSE NOIR JAUNE
ACCESSOIRES COMPLÉMENTAIRES
DESCRIPTION
Base supérieure en acier inox AISI 304 fileté pour capteurs de pesage à compression.
Base inférieure tourné en acier inox AISI 304 pour capteurs de pesage à compression.
CODE
mmBASESUPFIL Ø110x22 mmBINF100
Plaque inférieure et base supérieure tournée en acier inox AISI 304. Portée capteur de pesage: jusqu’à 15000 kg.
Bases supérieures et inférieures tournées en acier inox AISI 304. Portée capteur de pesage: jusqu’à 15000 kg.
Plaque et base inférieure tournée en acier inox AISI 304. Portée capteur de pesage: jusqu’à 15000 kg.
DIMENSIONS
CAPTEURS DE PESAGE À COMPRESSION - BAS PROFIL
Conçus en accord avec les normes OIML R60 KITS DE MONTAGE
Portées de 15000 kg à 50000 kg
ACIER INOX 17-4 PH
ERREUR COMBINÉE ≤ ±0.035%
DEGRÉ DE PROTECTION IP68
PORTÉE POIDS NET (kg)
série V10000/V10275-EN1090
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
OPTIONS SUR DEMANDE
DESCRIPTION
Deux pont de Wheatstone extensométriques redondants (350 Ω) avec 2 câbles de sortie; pour systèmes de sécurité double
série V15000/V100000-EN1090
série Z15000/100000
CAPTEURS DE PESAGE À COMPRESSION - BAS PROFIL
CARACTERISTIQUES TECHNIQUES
Matériel
Charge nominale (E max)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Acier inox 17-4 PH
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATION + REF./SENSE ROUGE BLEU
- SIGNAL BLANC
- ALIMENTATION - REF./SENSE NOIR JAUNE
ACCESSOIRES COMPLÉMENTAIRES
DESCRIPTION
Base supérieure en acier inox AISI 304 filetée pour capteurs de pesage à compression.
Base inférieure tourné en acier inox AISI 304 pour capteurs de pesage à compression.
CODE
M12x1.75 mmBASESUPFIL
Ø110x22 mm Ø140x23 mm
Plaque inférieure et base supérieure tournée en acier inox AISI 304. Portée capteur de pesage: jusqu’à 15000 kg.
Bases supérieures et inférieures tournées en acier inox AISI 304. Portée capteur de pesage: jusqu’à 15000 kg.
Plaque et base inférieure tournée en acier inox AISI 304. Portée capteur de pesage: jusqu’à 15000 kg.
Adaptateur en acier inox AISI 304 pour kit de montage: pour capteurs de pesage Ø82 mm pour capteurs de pesage Ø100 mm pour capteurs de pesage Ø126 mm
BINF100 BINF126
BASESUP P10000
BASESUP BASEINF
BASEINF PIASTRA200
CBX
kg 150003000050000 A Ø82Ø100Ø126 B44 48 54 C 3235 40 DØ22Ø28Ø35 E141414 F 151515
CAPTEURS DE PESAGE À COMPRESSION - BAS PROFIL
Portées de 200000 kg à 750000 kg
ACIER INOX 17-4 PH
ERREUR COMBINÉE ≤ ±0.10%
DEGRÉ DE PROTECTION IP68
Conçus en accord avec les normes OIML R60 PORTÉE
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
OPTIONS SUR DEMANDE
DESCRIPTION
Deux pont de Wheatstone extensométriques redondants (350 Ω) avec 2 câbles de sortie; pour systèmes de sécurité double
ACCESSOIRES COMPLÉMENTAIRES
DESCRIPTION
Dimensions:
Base de pesage supérieure.
Charge statique maximale:
CBLS
À COMPRESSION - BAS PROFIL
DIMENSIONS (mm)
CARACTERISTIQUES TECHNIQUES
Matériel
Charge nominale (E max)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Acier inox 17-4 PH
Base de pesage supérieure
200t300t500-750t A Ø229Ø299Ø299 BØ136.5Ø228Ø230 CØ87Ø155Ø155 D 6073106 E 10 1214
F Ø200Ø260Ø260
G Ø10.5Ø12.5Ø12.5
G1Ø16.5Ø18.5Ø18.5
G2 10.512.512.5
H142±1 180±2180±2
I 302525 L 605050 weight20kg42kg60kg
200t300t500-750t MØ119Ø198Ø198 N Ø88Ø156Ø158 O 606089 P 55 9 Q 125140200
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATION + REF./SENSE ROUGE BLEU - SIGNAL BLANC
- ALIMENTATION - REF./SENSE NOIR MARRON
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
A1 -
CAPTEURS DE PESAGE
COK
CAPTEURS DE PESAGE EN CARTOUCHE
Portées de 15000 kg à 50000 kg
ACIER NICKELÉ AISI 4340
ERREUR COMBINÉE ≤ ±0.02%
DEGRÉ DE PROTECTION IP68
ACCESSOIRE DE MONTAGE KITCOK INCLUS
PORTÉE
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
Conforme aux normes du Royaume-Uni pour l’usage légal pour le commerce
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
Conforme aux normes de la Fédération de Russie pour l’emploi dans le rapport avec tiers
OIML R60 C3
SUR DEMANDE
Câble Anti-rat
COK
CARTOUCHE
ACCESSOIRES COMPLÉMENTAIRES
DESCRIPTION
DIMENSIONS (mm)
Axe anti-rotation
Accessoire en acier nickelé AISI 5140 composé d’un système anti-rotation, joint de protection en caoutchouc, 2 bases (supérieure et inférieure) et 3 plaques cylindriques à centrage automatique
CARACTERISTIQUES TECHNIQUES
Matériel
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
Charge nominale (E max)
Échelon de vérification minimal (V min)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
CODE
Acier nickelé AISI 4340
C3 • 3000
15000 - 25000 - 50000 kg
E max / 10000
≤±0.02%
IP68
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs
+ ALIMENTATION + REF./SENSE ROUGE BLEU
- SIGNAL BLANC
- ALIMENTATION - REF./SENSE NOIR JAUNE
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CAPTEURS DE PESAGE NUMÉRIQUES EN CARTOUCHE
DESCRIPTION
Corps en acier nickelé AISI 4340 et coque en acier inox AISI 304
Erreur combinée ≤ ±0.014%
Degré de protection IP69K
Sortie numérique à deux connecteurs
Compatible avec les instruments WINOX BGE et WTAB BGE
Bases pour capteur de pesage avec mécanisme anti-rotation
Câble de mise à la terre
Colliers de serrage
Protection contre foudres et chocs électriques
PORTÉE
CAPTEURS DE PESAGE NUMÉRIQUES EN CARTOUCHE
CERTIFICATIONS
OIML R60 C5
Équivalent du marquage CE pour le Royaume-Uni
Déclaration de conformité + degré de protection IP69K
Résistant au nettoyage d’eau à haute pression ou à jet de vapeur (essai: eau pulvérisée à une distance maximale de 150 mm)
IP69K
Pression d’eau: 100 bars; température: 80 °C; durée de l’essai: 250 secondes (norme de référence: DIN 40050-9)
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
Conforme aux normes du marché Chinois pour l’usage légal pour le commerce
OPTIONS SUR DEMANDE
DESCRIPTION
Câble anti-rat pour la connexion à l’indicateur, longueur: 20 m, doté d’un connecteur à une seule extrémité.
Câble anti-rat, longueur: 10 m, doté d’un connecteur aux deux extrémités.
Câble anti-rat, longueur: 5 m, doté d’un connecteur aux deux extrémités.
DIMENSIONS (mm)
CAPTEURS DE PESAGE NUMÉRIQUES EN CARTOUCHE
CARACTERISTIQUES TECHNIQUES
Matériel
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
Charge nominale (E max)
Échelon de vérification minimal (V min)
Erreur combinée
Degré de protection
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Corps en acier nickelé AISI 4340 et coque en acier inox AISI 304
25000 - 50000 kg
E max / 10000
≤±0.014% IP69K
Tension d’alimentation recommandée
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Interface série RS485
Distance de transmission maximale
Longueur de câble BLINDAGE
Diamètre du câble BLANC
5 m/10 m 8.8 mm + RS485 4 x 0.2 mm2 - RS485
Fils conducteurs + ALIMENTATIONBLEU ROUGE - ALIMENTATIONNOIR
EXEMPLE D’APPLICATION
Connexion en série des capteurs de pesage La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CAPTEURS DE PESAGE EN CARTOUCHE
Portée 25000 kg
ACIER INOX 17-4 PH
ERREUR COMBINÉE ≤ ±0.017%
DEGRÉ DE PROTECTION IP68
PROTECTION CONTRE LA FOUDRE
PORTÉE
SUR DEMANDE CLASSE DE PRÉCISION
CERTIFICATIONS
OIML R60 C4
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
Conforme aux normes du Royaume-Uni pour l’usage légal pour le commerce
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
FM HazLoc - Conforme aux normes des États-Unis et du Canada pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
Conforme aux normes de la Fédération de Russie pour l’emploi dans le rapport avec tiers
ACCESSOIRES COMPLÉMENTAIRES
DESCRIPTION
Accessoire en acier inox composé d’un système anti-rotation avec O-ring et 2 bases (supérieure et inférieure).
Kit composé de 2 plaques (supérieure et inférieure) en acier nickelé AISI 5140 pour bases KITCO.
CAPTEURS DE PESAGE EN CARTOUCHE
DIMENSIONS (mm)
Système anti-rotation (axe et joint torique)
Plaque supérieure
Base supérieure
Base inférieure
CARACTERISTIQUES TECHNIQUES
Matériel
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
Charge nominale (E max)
Échelon de vérification minimal (V min)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Acier inox 17-4 PH
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Plaque inférieure
inferiore
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATIONROUGE - SIGNAL BLANC
- ALIMENTATIONNOIR
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CAPTEURS DE PESAGE EN CARTOUCHE
Portée 30000 kg
ACIER INOX 17-4 PH
ERREUR COMBINÉE ≤ ±0.017%
DEGRÉ DE PROTECTION IP68
CLASSE DE PRÉCISION
PORTÉE
SUR DEMANDE
POIDS NET (kg)
CERTIFICATIONS
OIML R60 C4
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
Conforme aux normes du Royaume-Uni pour l’usage légal pour le commerce
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
Conforme aux normes de la Fédération de Russie pour l’emploi dans le rapport avec tiers
ACCESSOIRES COMPLÉMENTAIRES
DESCRIPTION
Accessoire en acier inox AISI 420 trempé composé d’un système anti-rotation, joint de protection en caoutchouc, 2 bases (supérieure et inférieure) et 3 plaques cylindriques à centrage automatique.
VCOKDTL
DIMENSIONS (mm)
PESAGE EN CARTOUCHE
CARACTERISTIQUES TECHNIQUES
Matériel Acier inox 17-4 PH
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
Charge nominale (E max)
Échelon de vérification minimal (V min)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
Sortie de courant calibrée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATION + REF./SENSE ROUGE BLEU - SIGNAL BLANC
- ALIMENTATION - REF./SENSE NOIR JAUNE
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
A1 -
PRODUITS CAPTEURS DE PESAGE
CLBT
Conçus en accord avec les normes OIML R60
Portées de 50 kg à 500 kg
50-100 kg: ALLIAGE D’ALUMINIUM (AVIONAL)
500 kg: ACIER INOX 17-4 PH
ERREUR COMBINÉE ≤ ±0.05%
DEGRÉ DE PROTECTION IP65
PORTÉE
POIDS NET (kg)
ACCESSOIRES COMPLÉMENTAIRES
DESCRIPTION CODE
Base inférieure
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE Rapport d’étalonnage
ATEX II 3GD (zone 2-22) ( - )
CLBT
CAPTEURS DE PESAGE À COMPRESSION/TRACTION
DIMENSIONS
CARACTERISTIQUES TECHNIQUES
Matériel
Charge nominale (E max)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 20 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
d’aluminium (Avional)
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CAPTEURS DE PESAGE À COMPRESSION/TRACTION
Conçus en accord avec les normes OIML R60
Portées de 500 kg à 200000 kg
ACIER INOX 17-4 PH
BIDIRECTIONELLE À TRACTION ET COMPRESSION
ERREUR COMBINÉE ≤ ±0.05%
DEGRÉ DE PROTECTION: IP68 (500 - 60000 kg) - IP67 (100000 - 200000 kg)
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
OPTIONS SUR DEMANDE
DESCRIPTION
Deux pont de Wheatstone extensométriques redondants (350 Ω) avec 2 câbles de sortie; pour systèmes de sécurité double.
DE PESAGE À COMPRESSION/TRACTION
DIMENSIONS (mm)
CARACTERISTIQUES TECHNIQUES
Matériel
Charge nominale (E max)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Pour les vis de fixation du capteur de pesage (•) prévoir le couple de serrage indiqué dans le tableau Vis Classe de la vis
Couple de serrage pour les portées 10000, 30000, 60000, 150000, 200000 kg utiliser des vis de classe 8.8 ou supérieure
Acier inox 17-4 PH
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
Longueur de câble BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATION + REF./SENSE ROUGE BLEU - SIGNAL BLANC
- ALIMENTATION - REF./SENSE NOIR MARRON/JAUNE
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CAPTEURS DE PESAGE À COMPRESSION/TRACTION
Conçus en accord avec les normes OIML R60
Portées de 10000 kg à 20000 kg
ACIER SPÉCIAL
BIDIRECTIONELLE À TRACTION ET COMPRESSION
ERREUR COMBINÉE ≤ ±0.1%
DEGRÉ DE PROTECTION IP67
PORTÉE
POIDS NET (kg)
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
CARACTERISTIQUES TECHNIQUES
Matériel Acier spécial
Charge nominale (E max)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
Longueur de câble BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATION + REF./SENSE ROUGE BLEU - SIGNAL BLANC
- ALIMENTATION - REF./SENSE NOIR JAUNE
CAPTEURS DE PESAGE
CAPTEURS DE PESAGE À TRACTION (COMPRESSION)
Portées de 15 kg à 60 kg
ACIER NICKELÉ AISI 4140
ERREUR COMBINÉE ≤ ±0.02%
DEGRÉ DE PROTECTION IP65
CLASSE DE PRÉCISION
PORTÉE POIDS NET (kg)
CERTIFICATIONS
OIML R60 C3
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
Conforme aux normes du Royaume-Uni pour l’usage légal pour le commerce
CERTIFICATIONS SUR DEMANDE Rapport d’étalonnage
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
ACCESSOIRES COMPLÉMENTAIRES
DESCRIPTION
Articulation à rotule avec écrou en acier C45 galvanisé
Dimensions: Portée capteur de pesage:
CAPTEURS DE PESAGE À TRACTION (COMPRESSION)
DIMENSIONS (mm)
CARACTERISTIQUES TECHNIQUES
Matériel
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
Charge nominale (E max)
Échelon de vérification minimal (V min)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Ecombrement avec articulations à rotules
Ecombrement avec articulations à rotules
Example of application on the tension bar mechanical scale Overall
Exemple d’application sur tendeur
Acier nickelé AISI 4140
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATIONROUGE - SIGNAL BLANC
- ALIMENTATIONNOIR
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CAPTEURS DE PESAGE À TRACTION (COMPRESSION)
Porteés de 25 kg à 2500 kg
ACIER NICKELÉ AISI 4340
ERREUR COMBINÉE ≤ ±0.02% (0.017% C4)
DEGRÉ DE PROTECTION IP67
PORTÉE
CERTIFICATIONS
OIML R60 C3
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
Conforme aux normes du Royaume-Uni pour l’usage légal pour le commerce
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
OIML R60 C4
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
FM HazLoc - Conforme aux normes des États-Unis et du Canada pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
NTEP - Conforme aux normes des États-Unis pour l’usage légal pour le commerce
CAPTEURS DE PESAGE À TRACTION (COMPRESSION)
ACCESSOIRES COMPLÉMENTAIRES
DESCRIPTION
DIMENSIONS (mm)
Articulation à rotule avec écrou: acier inox
acier C45 galvanisé
DIMENSIONS PORTÉE CAPTEUR DE PESAGE CODE
M12x1.75
M20x1.5 200-1000 kg 2500 kg EM-INOX
M8x1.25
M10x1.5
M12x1.75
M20x1.5
25 kg 100 kg 200-1000 kg 2500 kg EM
Ecombrement avec articulations à rotules
Overall dimensions with ball-and-socket joints
Example of application on the tension bar mechanical scale
Exemple d’application sur tendeur
CAPTEURS DE PESAGE À TRACTION (COMPRESSION)
CARACTERISTIQUES TECHNIQUES
Matériel
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
Charge nominale (E max)
Échelon de vérification minimal (V min)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Acier nickelé AISI 4340
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATIONROUGE - SIGNAL BLANC - ALIMENTATIONNOIR
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CAPTEURS DE PESAGE À TRACTION (COMPRESSION)
Conçus en accord avec les normes OIML R60
Portées de 50 kg à 300 kg
ACIER INOX AISI 420
ERREUR COMBINÉE ≤ ±0.03%
DEGRÉ DE PROTECTION IP67
Portées de 500 kg à 5000 kg
PORTÉE POIDS NET (kg)
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
CAPTEURS DE PESAGE À TRACTION (COMPRESSION)
ACCESSOIRES COMPLÉMENTAIRES
DESCRIPTION
Articulation à rotule avec écrou:
DIMENSIONS (mm)
acier inox
acier C45 galvanisé
DIMENSIONSPORTÉE CAPTEUR DE PESAGECODE
M12x1.75
M16x2
M20x1.5
M24x2
M12x1.75
M16x2
M20x1.5
M24x2
50-500 kg 1000 kg 2500 kg 5000 kg EM-INOX
50-500 kg 1000 kg 2500 kg 5000 kg EM
Overall dimensions with ball-and-socket joints
Ecombrement avec articulations à rotules
CAPTEURS DE PESAGE À TRACTION (COMPRESSION)
CARACTERISTIQUES TECHNIQUES
Matériel
Charge nominale (E max)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Acier inox AISI 420
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATION + REF./SENSE ROUGE BLEU - SIGNAL BLANC
- ALIMENTATION - REF./SENSE NOIR JAUNE
CAPTEURS DE PESAGE À TRACTION (COMPRESSION)
Portées de 100 kg à 12500 kg
ACIER INOX 17-4 PH
ERREUR COMBINÉE ≤ ±0.02%
DEGRÉ DE PROTECTION IP68
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
Conforme aux normes du Royaume-Uni pour l’usage légal pour le commerce
CERTIFICATIONS SUR DEMANDE
Déclaration de conformité + degré de protection IP69K
Résistant au nettoyage d’eau à haute pression ou à jet de vapeur (essai: eau pulvérisée à une distance maximale de 150 mm)
Pression d’eau: 100 bars; température: 80 °C; durée de l’essai: 250 secondes (norme de référence: DIN 40050-9)
Rapport d’étalonnage
Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
Conforme aux normes de la Fédération de Russie pour l’emploi dans le rapport avec tiers
Conforme aux normes du marché Chinois pour l’usage légal pour le commerce
OIML R60 C3
CAPTEURS DE PESAGE À TRACTION (COMPRESSION)
DIMENSIONS (mm)
Ecombrement avec articulations à rotules
OPTIONS SUR DEMANDE
DESCRIPTION
Deux pont de Wheatstone extensométriques redondants (350 Ω) avec 2 câbles de sortie; pour systèmes de sécurité double.
ACCESSOIRES COMPLÉMENTAIRES
DESCRIPTION
Articulation à rotule avec écrou: acier inox acier C45 galvanisé
DIMENSIONS PORTÉE CAPTEUR DE PESAGE CODE
M12x1.75
M16x2
M20x1.5
M24x2 100-300 kg 500-1000 kg 2500 kg 5000-7500 kg
M12x1.75
M16x2
M20x1.5
M24x2
M30x2
M36x3 100-300 kg 500-1000 kg 2500 kg 5000-7500 kg 10000 kg 12500 kg
CAPTEURS DE PESAGE À TRACTION (COMPRESSION)
CARACTERISTIQUES TECHNIQUES
Matériel
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
Charge nominale (E max)
Échelon de vérification minimal (V min)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Gamme de température OIML R60
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Acier inox 17-4 PH
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATION + REF./SENSE ROUGE BLEU - SIGNAL BLANC - ALIMENTATION - REF./SENSE NOIR JAUNE
A1 -
CAPTEURS DE PESAGE
CAPTEURS DE PESAGE À TRACTION
Conçus en accord avec les normes OIML R60
Portées de 5000 kg à 20000 kg
ACIER INOX 17-4 PH
TROUS DE CONNEXION UNIFIÉS POUR MANILLES
ERREUR COMBINÉE ≤ ±0.03%
DEGRÉ DE PROTECTION IP68
PORTÉE
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
OPTIONS SUR DEMANDE
DESCRIPTION
Deux pont de Wheatstone extensométriques redondants (350 Ω) avec 2 câbles de sortie; pour systèmes de sécurité double.
DIMENSIONS
CARACTERISTIQUES TECHNIQUES
Matériel
Charge nominale (E max)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Acier inox AISI 420
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATION + REF./SENSE ROUGE BLEU
- SIGNAL BLANC
- ALIMENTATION - REF./SENSE NOIR JAUNE/MARRON
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CAPTEURS DE PESAGE À TRACTION
Conçus en accord avec les normes OIML R60
Portées de 30000 kg à 100000 kg
ACIER INOX 17-4 PH
TROUS DE CONNEXION UNIFIÉS POUR MANILLES
ERREUR COMBINÉE ≤ ±0.08%
DEGRÉ DE PROTECTION IP67 - IP68
PORTÉE
Portée 250000 kg
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
OPTIONS SUR DEMANDE
DESCRIPTION
Deux pont de Wheatstone extensométriques redondants (350 Ω) avec 2 câbles de sortie; pour systèmes de sécurité double.
CAPTEURS DE PESAGE À TRACTION
DIMENSIONS (mm)
CARACTERISTIQUES TECHNIQUES
Matériel
Charge nominale (E max)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Acier inox AISI 420
30000 - 40000 - 50000 - 60000 - 100000 - 250000 kg
±0.08% IP68 (30000 - 100000 kg), IP67 (250000 kg)
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATION + REF./SENSE ROUGE BLEU - SIGNAL BLANC
- ALIMENTATION - REF./SENSE NOIR MARRON
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
A1 -
CAPTEURS DE PESAGE
DESCRIPTION
LCB transforme un capteur de pesage analogique (sortie mV/V) en un numérique; il peut être utilisé sur les capteurs de pesage existants pour numériser le système de pesage.
Conçu pour applications dans le domaine de l’IdO (Internet des Objets).
Logiciel de configuration pour PC via port micro USB.
DEL d’état de l’interface de communication.
Montage: câblé ou attaché au corps du capteur de pesage par la connexion ¼ GAS standard (sous demande il est fourni avec adaptateurs spécifiques pour le couplage aux différentes pas de vis du capteur de pesage).
Boîtier IP67 en acier inox AISI 304 ou nylon PA66 chargé verre (dimensions: 90x40x107 mm connecteurs libres compris).
Convient pour un montage mural (supports inclus: 2 trous de fixation Ø 6 mm; entraxe trous: 68 mm).
3 connecteurs libres M12 IP67 inclus dans la fourniture.
L’appareil peut être configuré et géré par le logiciel gratuit pour PC “Instrument Manager”, téléchargeable sur le site www.laumas.com.
ENTRÉES/SORTIES ET COMMUNICATION
1 port micro USB.
3 sorties à relais commandées par la valeurs de consigne ou via protocoles.
2 entrées numériques: lecture de status via protocoles de communication série.
1 entrée pour capteur de pesage.
SUPPORTS POUR MONTAGE MURAL
MICRO USB POUR LA CONFIGURATION VIA PC
EXEMPLE D’APPLICATION AVEC CAPTEUR DE PESAGE
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
BUS DE TERRAIN
DIGITALISEUR UNIVERSEL POUR CAPTEURS DE PESAGE
INTERFACES ET BUS DE TERRAIN
RS485.
Connecteur circulaire M12 mâle, code A, 5 broches.
Connecteur circulaire M12 femelle, code A, 5 broches.
Débit en baud: 2400, 4800, 9600, 19200, 38400, 115200 (bit/s).
RS485 + sortie analogique.
Sous courant: 0÷20 mA; 4÷20 mA (jusqu’à 400 Ω).
Sous tension: 0÷10 V; 0÷5 V (min 2 kΩ).
Connecteur circulaire M12 mâle, code A, 5 broches.
Connecteur circulaire M12 femelle, code A, 5 broches.
IO-Link.
2x connecteurs circulaire M12 mâle, code A, 4 broches.
L’instrument fonctionne comme device dans un réseau IO-Link.
CANopen.
Connecteur circulaire M12 mâle, code A, 5 broches.
Connecteur circulaire M12 femelle, code A, 5 broches.
L’instrument fonctionne comme slave dans un réseau CANopen synchrone.
CC-Link IE Field Basic.
2x connecteurs circulaire M12 femelle, code D, 4 broches.
L’instrument fonctionne comme slave dans un réseau CC-Link IE Field Basic.
CC-Link.
Connecteur circulaire M12 mâle, code A, 4 broches.
Connecteur circulaire M12 femelle, code A, 5 broches.
L’instrument fonctionne comme Remote Device Station dans un réseau CC-Link et il occupe trois stations.
Profibus DP.
Connecteur circulaire M12 mâle, code B, 5 broches.
Connecteur circulaire M12 femelle, code B, 5 broches.
L’instrument fonctionne comme slave dans un réseau Profibus DP.
Modbus/TCP.
2x connecteurs circulaire M12 femelle, code D, 4 broches.
L’instrument fonctionne comme slave dans un réseau Modbus/TCP.
Ethernet TCP/IP.
Connecteur circulaire M12 mâle, code D, 4 broches.
L’instrument fonctionne dans un réseau Ethernet TCP/IP et il est également accessible via un navigateur Web.
Ethernet/IP.
2x connecteurs circulaire M12 femelle, code D, 4 broches.
L’instrument fonctionne comme adapter dans un réseau Ethernet/IP.
Profinet IO.
2x connecteurs circulaire M12 femelle, code D, 4 broches.
L’instrument fonctionne comme device dans un réseau Profinet IO.
EtherCAT.
2x connecteurs circulaire M12 femelle, code D, 4 broches.
L’instrument fonctionne comme slave dans un réseau EtherCAT.
POWERLINK.
2x connecteurs circulaire M12 femelle, code D, 4 broches.
L’instrument fonctionne comme slave dans un réseau Powerlink.
SERCOS III.
2x connecteurs circulaire M12 femelle, code D, 4 broches.
L’instrument fonctionne comme slave dans un réseau Sercos III.
LCB
DIGITALISEUR UNIVERSEL POUR CAPTEURS DE PESAGE
FONCTIONS PRINCIPALES
Connexions à:
- API via sortie analogique ou bus de terrain;
- PC/API via RS485 (jusqu’à 99 avec répéteurs de lignes, jusqu’à 32 sans répéteurs);
- jusqu’à 4 capteurs de pesage en parallèle avec boîte de jonction
TCP/IP WEB APP: logiciel intégré en combinaison avec la versionn Ethernet TCP/IP pour la supervision, gestion et contrôle à distance de l’instrument.
Filtre numérique pour réduire les effets des oscillations du poids.
Ajustage théorique (via logiciel PC) et réel (avec poids étalons et possibilité de linéarisation jusqu’à 8 points).
Ajustage par le biais des valeurs de caractérisation du capteur de pesage.
Mise à zéro de la tare.
Autozéro à l’allumage.
Poursuite de la mise à zéro du poids brut.
Tare semi-automatique (poids net/brut) et tare prédéterminée.
Zéro semi-automatique.
Connexion directe entre RS485 et RS232 sans convertisseur.
Sauvegarde et réinitialisation de la configuration via logiciel PC.
PROGRAMME BASE
Réglage de la valeur de consigne et l’hystérésis.
PROGRAMME DE CHARGEMENT MONOPRODUIT
99 formules réglables.
Calcul automatique du vol.
Contrôle erreur de tolérance.
Dosage de précision à travers la fonction de lent.
Dosage de précision à travers la fonction de soutirage.
Mémorisation des consommations.
Démarrage du dosage via contact externe ou bus de terrain.
CARACTERISTIQUES TECHNIQUES
Alimentation et puissance absorbée
12÷24 VDC ±10%; 5 W
Nombre de capteurs de pesage • Alimentation capteurs de pesagejusqu’à 4 (350 Ω) - 4/6 fils • 3.3 VDC/40 mA
Linéarité • Linéarité sortie analogique
Dérive thermique • Dérive thermique analogique
Convertisseur A/N
Divisions (avec champ de mesure ±6.6 mV et sensibilité 2 mV/V)
Champ de mesure
Sensibilité des capteurs de pesage utilisables
Conversions à la seconde
Nombre de décimales • Résolution de lecture
Filtre numérique • Lectures à la seconde
Sorties à relais
Entrées numériques
<0.01% pleine échelle • <0.01% pleine échelle
<0.0005% pleine échelle/°C • <0.003% pleine échelle/°C
24 bit (16000000 points) - 4.8 kHz
3 types de filtres • 5÷500 Hz
3 - max 115 VAC/150 mA - 24 VDC/200 mA
Port micro USB type B USB 2.0 (full-speed)
Humidité (non condensée)
Température de stockage
Température de fonctionnement
OPTIONS SUR DEMANDE
DESCRIPTION
Câblage capteur de pesage + instrument.
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
LCB3A
DESCRIPTION
LCB3A transforme un capteur de pesage analogique (sortie mV/V) en un numérique; il peut être utilisé sur les capteurs de pesage existants pour numériser le système de pesage.
Dispositif hygiénique RPSCQC autorisé 3-A SSI.
Conçu pour applications dans le domaine de l’IdO (Internet des Objets).
Logiciel de configuration pour PC via port micro USB.
DEL d’état de l’interface de communication.
Montage: câblé ou attaché au corps du capteur de pesage par la connexion ¼ GAS standard (sous demande il est fourni avec adaptateurs spécifiques pour le couplage aux différentes pas de vis du capteur de pesage).
Boîtier IP67 en acier inox AISI 304 (dimensions: 90x40x107 mm connecteurs libres compris).
3 connecteurs hygiéniques M12 avec les bornes à souder inclus dans la fourniture.
L’appareil peut être configuré et géré par le logiciel gratuit pour PC “Instrument Manager”, téléchargeable sur le site www.laumas.com.
ENTRÉES/SORTIES ET COMMUNICATION
1 port micro USB.
3 sorties à relais commandées par la valeurs de consigne ou via protocoles.
2 entrées numériques: lecture de status via protocoles de communication série.
1 entrée pour capteur de pesage.
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
Norme américaine qui régit la conception, la production et l’utilisation des équipements sanitaires
MICRO USB POUR LA CONFIGURATION VIA PC
LCB3A
DIGITALISEUR UNIVERSEL HYGIÉNIQUE POUR CAPTEURS DE PESAGE
INTERFACES ET BUS DE TERRAIN
DESCRIPTION
RS485.
Connecteur circulaire M12 mâle, code A, 5 broches.
Connecteur circulaire M12 femelle, code A, 5 broches.
Débit en baud: 2400, 4800, 9600, 19200, 38400, 115200 (bit/s).
RS485 + sortie analogique.
Sous courant: 0÷20 mA; 4÷20 mA (jusqu’à 400 Ω).
Sous tension: 0÷10 V; 0÷5 V (min 2 kΩ).
Connecteur circulaire M12 mâle, code A, 5 broches.
Connecteur circulaire M12 femelle, code A, 5 broches.
IO-Link.
2x connecteurs circulaire M12 mâle, code A, 4 broches.
L’instrument fonctionne comme device dans un réseau IO-Link.
CANopen.
Connecteur circulaire M12 mâle, code A, 5 broches.
Connecteur circulaire M12 femelle, code A, 5 broches.
L’instrument fonctionne comme slave dans un réseau CANopen synchrone.
CC-Link IE Field Basic.
2x connecteurs circulaire M12 femelle, code D, 4 broches.
L’instrument fonctionne comme slave dans un réseau CC-Link IE Field Basic.
CC-Link.
Connecteur circulaire M12 mâle, code A, 4 broches.
Connecteur circulaire M12 femelle, code A, 5 broches.
L’instrument fonctionne comme Remote Device Station dans un réseau CC-Link et il occupe trois stations.
Profibus DP.
Connecteur circulaire M12 mâle, code B, 5 broches.
Connecteur circulaire M12 femelle, code B, 5 broches.
L’instrument fonctionne comme slave dans un réseau Profibus DP.
Modbus/TCP.
2x connecteurs circulaire M12 femelle, code D, 4 broches.
L’instrument fonctionne comme slave dans un réseau Modbus/TCP.
Ethernet TCP/IP.
Connecteur circulaire M12 mâle, code D, 4 broches.
L’instrument fonctionne dans un réseau Ethernet TCP/IP et il est également accessible via un navigateur Web.
Ethernet/IP.
2x connecteurs circulaire M12 femelle, code D, 4 broches.
L’instrument fonctionne comme adapter dans un réseau Ethernet/IP.
Profinet IO.
2x connecteurs circulaire M12 femelle, code D, 4 broches.
L’instrument fonctionne comme device dans un réseau Profinet IO.
EtherCAT.
2x connecteurs circulaire M12 femelle, code D, 4 broches.
L’instrument fonctionne comme slave dans un réseau EtherCAT.
POWERLINK.
2x connecteurs circulaire M12 femelle, code D, 4 broches.
L’instrument fonctionne comme slave dans un réseau Powerlink.
SERCOS III.
2x connecteurs circulaire M12 femelle, code D, 4 broches.
L’instrument fonctionne comme slave dans un réseau Sercos III.
DIGITALISEUR UNIVERSEL HYGIÉNIQUE POUR CAPTEURS DE PESAGE
FONCTIONS PRINCIPALES
Connexions à:
- API via sortie analogique ou bus de terrain;
- PC/API via RS485 (jusqu’à 99 avec répéteurs de lignes, jusqu’à 32 sans répéteurs);
- jusqu’à 4 capteurs de pesage en parallèle avec boîte de jonction
TCP/IP WEB APP: logiciel intégré en combinaison avec la versionn Ethernet TCP/IP pour la supervision, gestion et contrôle à distance de l’instrument.
Filtre numérique pour réduire les effets des oscillations du poids.
Ajustage théorique (via logiciel PC) et réel (avec poids étalons et possibilité de linéarisation jusqu’à 8 points).
Ajustage par le biais des valeurs de caractérisation du capteur de pesage.
Mise à zéro de la tare.
Autozéro à l’allumage.
Poursuite de la mise à zéro du poids brut.
Tare semi-automatique (poids net/brut) et tare prédéterminée.
Zéro semi-automatique.
Connexion directe entre RS485 et RS232 sans convertisseur.
Sauvegarde et réinitialisation de la configuration via logiciel PC.
PROGRAMME BASE
Réglage de la valeur de consigne et l’hystérésis.
PROGRAMME DE CHARGEMENT MONOPRODUIT
99 formules réglables.
Calcul automatique du vol.
Contrôle erreur de tolérance.
Dosage de précision à travers la fonction de lent.
Dosage de précision à travers la fonction de soutirage.
Mémorisation des consommations.
Démarrage du dosage via contact externe ou bus de terrain.
CARACTERISTIQUES TECHNIQUES
Alimentation et puissance absorbée
Nombre de capteurs de pesage • Alimentation capteurs de pesagejusqu’à 4 (350 Ω) - 4/6 fils • 3.3 VDC/40 mA
Linéarité • Linéarité sortie analogique
Dérive thermique • Dérive thermique analogique
Convertisseur A/N
Divisions (avec champ de mesure ±6.6 mV et sensibilité 2 mV/V)
Champ de mesure
Sensibilité des capteurs de pesage utilisables
Conversions à la seconde
Nombre de décimales • Résolution de lecture
Filtre numérique • Lectures à la seconde
<0.01% pleine échelle • <0.01% pleine échelle
<0.0005% pleine échelle/°C • <0.003% pleine échelle/°C
24 bit (16000000 points) - 4.8 kHz
3 types de filtres • 5÷500 Hz
Sorties à relais 3 - max 115 VAC/150 mA - 24 VDC/200 mA
Entrées numériques
Port micro USB type B USB 2.0 (full-speed)
Humidité (non condensée)
Température de stockage
Température de fonctionnement
La Société se réserve le droit de faire des changements aux données techniques, dessins et images
A1 -
CAPTEURS DE PESAGE
AXE DYNAMOMÉTRIQUE
Conçus en accord avec les normes OIML R60
Portées de 5000 kg à 20000 kg
ACIER INOX 17-4 PH
ERREUR COMBINÉE ≤ ±0.1%
DEGRÉ DE PROTECTION IP67
PORTÉE
POIDS NET (kg)
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
OPTIONS SUR DEMANDE
DESCRIPTION
Deux pont de Wheatstone extensométriques redondants (350 Ω) avec 2 câbles de sortie; pour systèmes de sécurité double
AXE DYNAMOMÉTRIQUE
DIMENSIONS (mm)
CARACTERISTIQUES TECHNIQUES
Matériel
Charge nominale (E max)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
Acier inox 17-4 PH
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
CONNEXIONS ÉLECTRIQUES
Longueur de câble BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATION + REF./SENSE ROUGE BLEU - SIGNAL BLANC
- ALIMENTATION - REF./SENSE NOIR MARRON
Société
CAPTEURS DE PESAGE À COMPRESSION POUR PÉDALE DE FREIN
Conçus en accord avec les normes OIML R60
Portée 100 kg
ALUMINIUM
ERREUR COMBINÉE ≤ ±0.08%
DEGRÉ DE PROTECTION IP65
CÂBLE FLEXIBLE
PORTÉE
POIDS NET (kg)
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE Rapport d’étalonnage
OPTIONS SUR DEMANDE
DESCRIPTION
Deux pont de Wheatstone extensométriques redondants (350 Ω) avec 2 câbles de sortie; pour systèmes de sécurité double
CAPTEURS DE PESAGE À COMPRESSION POUR PÉDALE DE FREIN
DIMENSIONS (mm)
Rivestimento antisdrucciolo
Revêtement anti-dérapant
Ceinture
CARACTERISTIQUES TECHNIQUES
Matériel Aluminium
Charge nominale (E max)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
Longueur de câble +
Diamètre du câble + ALIMENTATIONBLEU
Fils conducteurs - SIGNAL BLANC - ALIMENTATIONNOIR
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CAPTEURS DE PESAGE POUR TIRANTS
Conçus en accord avec les normes OIML R60
Portées de 30000 kg à 250000 kg
ACIER INOX 17-4 PH
ERREUR COMBINÉE ≤ ±0.1%
DEGRÉ DE PROTECTION IP68
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE Rapport d’étalonnage
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
CAPTEURS DE PESAGE POUR TIRANTS
OPTIONS SUR DEMANDE
DESCRIPTION
Deux pont de Wheatstone extensométriques redondants (350 Ω) avec 2 câbles de sortie; pour systèmes de sécurité double.
ACCESSOIRES COMPLÉMENTAIRES
DESCRIPTION
Plaques en acier galvanisé, pour la repartition de charge.
CARACTERISTIQUES TECHNIQUES - DIMENSIONS
Matériel
Charge nominale (E max)
Erreur combinée
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Acier inox 17-4 PH
CODE
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
Longueur de câble BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATION + REF./SENSE ROUGE BLEU - SIGNAL BLANC
- ALIMENTATION - REF./SENSE NOIR MARRON
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CAPTEURS DE PESAGE POUR MESURAGE CÂBLE
Conçus en accord avec les normes OIML R60
Portées de 2000 kg à 40000 kg
ACIER NICKELÉ AISI 4140
PRÉCISION D’INTERVENTION ±2% DE LA PLEINE ÉCHELLE
DEGRÉ DE PROTECTION IP67
APPROPRIÉS COMME LIMITEUR DE CHARGE POUR DES SYSTÈMES DE LEVAGE
MONTAGE RAPIDE (même sur des systèmes de levage préexistants)
TENSION DU CÂBLE
jusqu’à jusqu’à
jusqu’à jusqu’à jusqu’à
DIAMÈTRE DU CÂBLE (mm)
POIDS NET (kg)
CERTIFICATIONS
Conforme aux normes de l’Union Douanière Eurasienne
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
ATEX II 1G 2D (zones 0-1-2-21-22) ( - )
IECEx (zones 0-1-2-20-21-22)
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
Conforme aux normes du marché Chinois pour les atmosphères explosibles
CAPTEURS DE PESAGE POUR MESURAGE CÂBLE
DIMENSIONS (mm)
Tension du câble
Tensione fune Diametro fune Tensione câble (max) Diamétre du câble
Tensione fune Tension of wire rope Diametro fune Wire rope diameter
COUPLES DE SERRAGE DES VIS
Diamètre du câble d’acier (mm)
Couple de serrage (Nm)
CARACTERISTIQUES TECHNIQUES
Matériel
Charge nominale (E max)
Précision d’intervention de la pleine échelle
Degré de protection
Sensibilité
Effet de la temperature sur le zéro
Effet de la temperature sur la pleine échelle
Compensation thermique
Gamme de température de fonctionnement
Fluage après 30 minutes
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES
Longueur de câble
Acier nickelé AISI 4140
Résistance d’entrée
Résistance de sortie
Équilibrage de zéro
Résistance d’isolement
Charge statique maximale (% sur la pleine échelle)
Charge de rupture (% sur la pleine échelle)
Déflexion à la charge nominale
BLINDAGE
Diamètre du câble + SIGNAL VERT
Fils conducteurs + ALIMENTATION + REF./SENSE ROUGE BLEU - SIGNAL BLANC
- ALIMENTATION - REF./SENSE NOIR JAUNE où prévus
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
A2 -
DE PRODUITS KITS DE MONTAGE
jusqu’à 300 kg
KIT DE MONTAGE pour capteurs de pesage à APPUI CENTRAL
Capteurs de pesage série:
AZLI - AZL - AZS - AM
Gamme d’application jusqu’à 300 kg
CHARGE STATIQUE
MAXIMALE
Capteur de pesage non incluse.
DESCRIPTION
Plaque supérieure réglable en acier galvanisé (PPVZ).
Plaque inférieure et bloc en acier galvanisé.
Contrainte contre le déplacement latéral et le renversement au moyen d’un pied articulé à centrage automatique à bille en acier galvanisé.
Compensation du non-parallélisme des plans d’appui de la structure.
Réglage en hauteur.
Vis de blocage pour éviter des dommages en phase de transport et de montage.
Utilisable pour les systèmes avec au moins 3 appuis.
KIT DE MONTAGE pour capteurs de pesage à APPUI CENTRAL
DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
En phase de transport et de montage, pour éviter des dommages, s’assurer que la vis de blocage (*) soit en contact avec le dessous du capteur. À la fin du montage éloigner à nouveau la vis pour permettre le fonctionnement correct du capteur.
Interconnecter les plaques inférieures à la mise à la terre.
Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la base d’appui du pied, il est nécessaire d’effectuer le réglage en hauteur.
Pour les vis de fixation du capteur de pesage (•) prévoir un couple de serrage de 7.5 Nm. La Société se réserve le droit de
SB2 - acier galvanisé (M12x1.75)
SB2 - acier galvanisé
A2 -
KITS DE MONTAGE
TFCFSB
KIT DE MONTAGE pour capteurs de pesage à FLEXION
Capteurs
de pesage série:
FCK - FCOL
Gamme d’application jusqu’à 300 kg
CHARGE STATIQUE
MAXIMALE
Capteur de pesage non incluse. POIDS
DESCRIPTION
Articulation à compression en acier INOX AISI 304 et caoutchouc.
Plaque inférieure et bloc en acier inox AISI 304.
Compensation du non-parallélisme des plans d’appui de la structure.
Vis de blocage pour éviter des dommages en phase de transport et de montage.
Utilisable pour les systèmes avec au moins 3 appuis.
KIT DE MONTAGE pour capteurs de pesage à FLEXION
DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
En phase de transport et de montage, pour éviter des dommages, s’assurer que la vis de blocage (*) soit en contact avec le dessous du capteur. À la fin du montage éloigner à nouveau la vis pour permettre le fonctionnement correct du capteur.
Relier le conducteur en cuivre à la structure pesée, puis relier entre elles les plaques inférieures au réseau de terre.
Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la partie supérieure du kit de montage, il est nécessaire d’insérer une épaisseur avant de serrer les boulons.
Pour les vis de fixation du capteur de pesage (•) prévoir un couple de serrage de 19 Nm.
FIXATION À LA STRUCTURE PESÉE
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
KIT DE MONTAGE pour capteurs de pesage à FLEXION
Capteurs de pesage série:
FCK - FCOL
Gamme d’application jusqu’à 300 kg
CHARGE STATIQUE
MAXIMALE
Capteur de pesage non incluse.
POUR CAPTEURS DE PESAGE
DESCRIPTION
Plaque supérieure réglable en acier inox AISI 304 (PPV) ou en acier galvanisé (PPVZ).
Plaque inférieure et bloc en acier inox AISI 304.
Contrainte contre le déplacement latéral et le renversement au moyen d’un pied articulé à centrage automatique à bille en acier inox AISI 304 (TFCPV, TFCPVZ, TFCPV10) ou en acier galvanisé (TFCPVZ10).
Compensation du non-parallélisme des plans d’appui de la structure.
Partiellement réglable en hauteur.
Vis de blocage pour éviter des dommages en phase de transport et de montage.
CODE POIDS NET (kg)
KIT DE MONTAGE pour capteurs de pesage à FLEXION
DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
En phase de transport et de montage, pour éviter des dommages, s’assurer que la vis de blocage (*) soit en contact avec le dessous du capteur. À la fin du montage éloigner à nouveau la vis pour permettre le fonctionnement correct du capteur.
Interconnecter les plaques inférieures à la mise à la terre.
Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la partie supérieure du kit de montage, il est nécessaire d’effectuer le réglage en hauteur ou bien d’insérer une épaisseur avant de serrer les boulons.
Pour les vis de fixation du capteur de pesage (•) prévoir un couple de serrage de 19 Nm.
SB2 - stainless steel (M8x1.25)
SB2 - acier inox (M8x1.25)
FIXATION À LA STRUCTURE PESÉE
POSITIONS POSSIBLES DE LA PLAQUE SUPÉRIEURE
SB2 - acier inox (M10x1.50)
SB2 - stainless steel (M10x1.50)
SB2 - galvanized steel (M10x1.50)
SB2 - acier galvanisé (M10x1.50)
SB2 - acier inox
SB2 - acier galvanisé
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
SB2 - acier inox
PIATFC
BLOCTFC
BLOCTFC
SB2 - stainless steel (M8x1.25)
SB2 - stainless steel
TFCGP
KIT DE MONTAGE pour capteurs de pesage à FLEXION
Capteurs de pesage série:
FCK - FCOL
Gamme d’application jusqu’à 300 kg
CHARGE STATIQUE
MAXIMALE
Capteur de pesage non incluse.
DESCRIPTION
Plaque supérieure avec articulation à compression en acier INOX AISI 304 et caoutchouc.
Plaque inférieure et bloc en acier inoxydable AISI 304.
Compensation du non-parallélisme des plans d’appui de la structure.
Vis de blocage pour éviter des dommages en phase de transport et de montage.
Utilisable pour les systèmes avec au moins 3 appuis.
NET (kg)
POIDS
TFCGP
KIT DE MONTAGE pour capteurs de pesage à FLEXION
DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
En phase de transport et de montage, pour éviter des dommages, s’assurer que la vis de blocage (*) soit en contact avec le dessous du capteur. À la fin du montage éloigner à nouveau la vis pour permettre le fonctionnement correct du capteur.
Interconnecter les plaques inférieure à la mise à la terre.
Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la partie supérieure du kit de montage, il est nécessaire d’insérer une épaisseur avant de serrer les boulons.
Pour les vis de fixation du capteur de pesage (•) prévoir un couple de serrage de 19 Nm.
FIXATION À LA STRUCTURE PESÉE
AND PLACING STRUCTURE
POSITIONS POSSIBLES DE LA PLAQUE SUPÉRIEURE
TFFSB
KIT DE MONTAGE pour capteurs de pesage à FLEXION
Capteurs de pesage série:
FCAL - FCAX
Gamme d’application jusqu’à 500 kg
CHARGE STATIQUE
MAXIMALE
Capteur de pesage non incluse.
POUR CAPTEURS DE PESAGE
POIDS NET (kg)
DESCRIPTION
Articulation à compression en acier INOX AISI 304 et caoutchouc.
Plaque inférieure et bloc en acier inox AISI 304.
Compensation du non-parallélisme des plans d’appui de la structure.
Vis de blocage pour éviter des dommages en phase de transport et de montage.
Utilisable pour les systèmes avec au moins 3 appuis.
KIT DE MONTAGE pour capteurs de pesage à FLEXION
DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
En phase de transport et de montage, pour éviter des dommages, s’assurer que la vis de blocage (*) soit en contact avec le dessous du capteur. À la fin du montage éloigner à nouveau la vis pour permettre le fonctionnement correct du capteur.
Relier le conducteur en cuivre à la structure pesée, puis relier entre elles les plaques inférieures au réseau de terre.
Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la partie supérieure du kit de montage, il est nécessaire d’insérer une épaisseur avant de serrer les boulons.
Pour les vis de fixation du capteur de pesage (•) prévoir un couple de serrage de 50 Nm.
TFAST
KIT DE MONTAGE pour capteurs de pesage à FLEXION
Capteurs de pesage série:
FCAL - FCAX
Gamme d’application jusqu’à 500 kg
CHARGE STATIQUE
DESCRIPTION
Articulation sphérique à traction en alliage d’aluminium.
Plaque inférieure en acier inoxydable AISI 304.
Vis de blocage pour éviter des dommages en phase de transport et de montage.
Capteur de pesage non incluse.
KIT DE MONTAGE pour capteurs de pesage à FLEXION
DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
En phase de transport et de montage, pour éviter des dommages, s’assurer que la vis de blocage (*) soit en contact avec le dessous du capteur. À la fin du montage éloigner à nouveau la vis pour permettre le fonctionnement correct du capteur.
Relier le conducteur en cuivre à la structure pesée, puis relier entre elles les plaques inférieures au réseau de terre.
Pour les vis de fixation du capteur de pesage (•) prévoir un couple de serrage de 79 Nm.
Articulation sphérique à traction
TFPVEN1090
KIT DE MONTAGE pour capteurs de pesage à FLEXION
Capteurs de pesage série:
FCAL - FCAX
Gamme d’application jusqu’à 1500 kg
Certification EN1090
CHARGE STATIQUE
MAXIMALE POUR CAPTEURS DE PESAGE
Capteur de pesage non incluse.
DESCRIPTION
Contrainte contre le déplacement latéral et le renversement au moyen d’un pied articulé à centrage automatique à bille en acier inox AISI 304.
Plaque inférieure et bloc en acier inox AISI 304.
Compensation du non-parallélisme des plans d’appui de la structure.
Partiellement réglable en hauteur.
Vis de blocage pour éviter des dommages en phase de transport et de montage.
KIT DE MONTAGE pour capteurs de pesage à FLEXION
DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
En phase de transport et de montage, pour éviter des dommages, s’assurer que la vis de blocage (*) soit en contact avec le dessous du capteur. À la fin du montage éloigner à nouveau la vis pour permettre le fonctionnement correct du capteur.
Interconnecter les plaques à la mise à la terre.
Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la partie supérieure du kit de montage, il est nécessaire d’effectuer le réglage en hauteur ou bien d’insérer une épaisseur avant de serrer les boulons.
FIXATION À LA STRUCTURE PESÉE
KIT DE MONTAGE pour capteurs de pesage à FLEXION
Capteurs de pesage série:
FCAL - FCAX
Gamme d’application jusqu’à 1500 kg
CHARGE STATIQUE
MAXIMALE
CAPTEURS DE PESAGE
Capteur de pesage non incluse.
DESCRIPTION
Plaque supérieure réglable en acier inox AISI 304 (PPV) ou en acier galvanisé (PPVZ).
Plaque inférieure et bloc en acier inox AISI 304.
Contrainte contre le déplacement latéral et le renversement au moyen d’un pied articulé à centrage automatique à bille en acier inox AISI 304 (TFPV, TFPV2000) ou en acier galvanisé (TFPVZ).
Compensation du non-parallélisme des plans d’appui de la structure.
Partiellement réglable en hauteur.
Vis de blocage pour éviter des dommages en phase de transport et de montage.
TFPV
TFPVZ
KIT DE MONTAGE pour capteurs de pesage à FLEXION
DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
En phase de transport et de montage, pour éviter des dommages, s’assurer que la vis de blocage (*) soit en contact avec le dessous du capteur. À la fin du montage éloigner à nouveau la vis pour permettre le fonctionnement correct du capteur.
Interconnecter les plaques à la mise à la terre.
Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la partie supérieure du kit de montage, il est nécessaire d’effectuer le réglage en hauteur ou bien d’insérer une épaisseur avant de serrer les boulons.
Pour les vis de fixation du capteur de pesage (•) prévoir un couple de serrage de 50 Nm.
SB2 - acier inox
SB2 - acier galvanisé
SB2 - acier galvanisé
SB2 - acier inox
FIXATION À LA STRUCTURE PESÉE
POSITIONS POSSIBLES DE LA PLAQUE SUPÉRIEURE
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
TFGP
KIT
DE
MONTAGE pour capteurs de pesage à FLEXION
Capteurs de pesage série:
FCAL - FCAX
Gamme d’application jusqu’à 1500 kg
CHARGE STATIQUE
MAXIMALE
DESCRIPTION
Plaque supérieure avec articulation à compression en acier INOX AISI 304 et caoutchouc.
Plaque inférieure et bloc en acier inoxydable AISI 304.
Compensation du non-parallélisme des plans d’appui de la structure.
Vis de blocage pour éviter des dommages en phase de transport et de montage.
Utilisable pour les systèmes avec au moins 3 appuis.
Capteur de pesage non incluse.
KIT DE MONTAGE pour capteurs de pesage à FLEXION
DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
En phase de transport et de montage, pour éviter des dommages, s’assurer que la vis de blocage (*) soit en contact avec le dessous du capteur. À la fin du montage éloigner à nouveau la vis pour permettre le fonctionnement correct du capteur.
Interconnecter les plaques inférieure à la mise à la terre.
Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la partie supérieure du kit de montage, il est nécessaire d’insérer une épaisseur avant de serrer les boulons.
Pour les vis de fixation du capteur de pesage (•) prévoir un couple de serrage de 50 Nm.
FIXATION À LA STRUCTURE PESÉE
SUPÉRIEURE
KIT DE MONTAGE pour capteurs de pesage à FLEXION
Capteurs de pesage série:
FCAL - FCAX - FTK - FTKL - FTP - FT-P - FTZ
Gamme d’application jusqu’à 2000 kg
CHARGE STATIQUE
MAXIMALE
Capteur de pesage non incluse.
DESCRIPTION
Plaque supérieure avec articulation à compression en acier inox AISI 304 et caoutchouc.
Plaque inférieure et bloc en acier galvanisé.
Compensation du non-parallélisme des plans d’appui de la structure.
Vis de blocage pour éviter des dommages en phase de transport et de montage.
Utilisable pour les systèmes avec au moins 3 appuis.
T12FCAGP
T12FTAGP
KIT DE MONTAGE pour capteurs de pesage à FLEXION
DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
En phase de transport et de montage, pour éviter des dommages, s’assurer que la vis de blocage (*) soit en contact avec le dessous du capteur. À la fin du montage éloigner à nouveau la vis pour permettre le fonctionnement correct du capteur.
Interconnecter les plaques inférieure à la mise à la terre.
pour capteur de pesage: FTK - FTKL - FTP - FT-P - FTZ (max 2000 kg)
Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la partie supérieure du kit de montage, il est nécessaire d’insérer une épaisseur avant de serrer les boulons.
Pour les vis de fixation du capteur de pesage (•) prévoir un couple de serrage de 79 Nm.
pour capteur de pesage: FCAL - FCAX (max 1500 kg)
POSITIONNEMENT CORRECTE DU BLOC SUR LA PLAQUE INFÉRIEURE
POSITIONNEMENT CORRECTE DU BLOC SUR LA PLAQUE INFÉRIEURE
FIXATION À LA STRUCTURE PESÉE
POSITIONS POSSIBLES DE LA PLAQUE SUPÉRIEURE
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
A2CATALOGUE DE PRODUITS KITS DE MONTAGE
jusqu’à
jusqu’à 2000 kg
jusqu’à 5000 kg
jusqu’à 5000 kg
jusqu’à 10000 kg
TF500/2000
KIT DE MONTAGE pour capteurs de pesage à CISAILLEMENT
Capteurs de pesage série:
FTK - FTKL - FTP- FT-P - FTZ
Gamme d’application jusqu’à 2000 kg
CHARGE STATIQUE
Capteur de pesage non incluse.
POUR CAPTEURS DE PESAGE
DESCRIPTION
Plaque supérieure avec articulation à compression en acier inox AISI 304 et caoutchouc.
Plaque inférieure et bloc en acier inox AISI 304 (TF500, TF2000) ou en acier galvanisé (TF2000Z).
Compensation du non-parallélisme des plans d’appui de la structure.
Vis de blocage pour éviter des dommages en phase de transport et de montage.
Utilisable pour les systèmes avec au moins 3 appuis.
TF500/2000
KIT DE MONTAGE pour capteurs de pesage à CISAILLEMENT
En phase de transport et de montage, pour éviter des dommages, s’assurer que la vis de blocage (*) soit en contact avec le dessous du capteur. À la fin du montage éloigner à nouveau la vis pour permettre le fonctionnement correct du capteur.
Interconnecter les plaques à la mise à la terre.
Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la partie supérieure du kit de montage, il est nécessaire d’insérer une épaisseur avant de serrer les boulons.
Pour les vis de fixation du capteur de pesage (•) prévoir un couple de serrage de 50 Nm pour TF500/TF2000 et 79 Nm pour TF2000Z.
DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES FIXATION À LA STRUCTURE PESÉE
POSITIONS POSSIBLES DE LA PLAQUE SUPÉRIEURE
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
Capteurs de pesage série:
Gamme d’application jusqu’à 2000 kg
Certification EN1090
- FTZ
CHARGE STATIQUE
MAXIMALE
Capteur de pesage non incluse.
POUR CAPTEURS DE PESAGE
DESCRIPTION
Contrainte contre le déplacement latéral et le renversement au moyen d’un pied articulé à centrage automatique à bille en acier inox AISI 304.
Plaque inférieure et bloc en acier inox AISI 304.
Compensation du non-parallélisme des plans d’appui de la structure.
Réglage en hauteur.
Vis de blocage pour éviter des dommages en phase de transport et de montage.
KIT DE MONTAGE pour capteurs de pesage à CISAILLEMENT
DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
En phase de transport et de montage, pour éviter des dommages, s’assurer que la vis de blocage (*) soit en contact avec le dessous du capteur. À la fin du montage éloigner à nouveau la vis pour permettre le fonctionnement correct du capteur.
Interconnecter les plaques à la mise à la terre.
Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la partie supérieure du kit de montage, il est nécessaire d’effectuer le réglage en hauteur ou bien d’insérer une épaisseur avant de serrer les boulons.
FIXATION À LA STRUCTURE PESÉE
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
PV - PVZ
KIT DE MONTAGE pour capteurs de pesage à CISAILLEMENT
Capteurs de pesage série:
FTK - FTKL - FTP - FT-P - FTZ
Gamme d’application jusqu’à 2000 kg
CHARGE STATIQUE
MAXIMALE
Capteur de pesage non incluse.
POUR CAPTEURS DE PESAGE
DESCRIPTION
Plaque supérieure réglable en acier inox AISI 304 (PPV) ou en acier galvanisé (PPVZ).
Plaque inférieure et bloc en acier inox AISI 304 (PV) ou en acier galvanisé (PVZ).
Contrainte contre le déplacement latéral et le renversement au moyen d’un pied articulé à centrage automatique à bille en acier inox AISI 304 (TFPV, TFPV2000) ou en acier galvanisé (TFPVZ).
Compensation du non-parallélisme des plans d’appui de la structure.
Réglage en hauteur.
Vis de blocage pour éviter des dommages en phase de transport et de montage.
POIDS NET (kg) CODE
PV - PVZ
KIT DE MONTAGE pour capteurs de pesage à CISAILLEMENT
DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
En phase de transport et de montage, pour éviter des dommages, s’assurer que la vis de blocage (*) soit en contact avec le dessous du capteur. À la fin du montage éloigner à nouveau la vis pour permettre le fonctionnement correct du capteur.
Interconnecter les plaques à la mise à la terre.
Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la partie supérieure du kit de montage, il est nécessaire d’effectuer le réglage en hauteur ou bien d’insérer une épaisseur avant de serrer les boulons.
Pour les vis de fixation du capteur de pesage (•) prévoir un couple de serrage de 50 Nm pour PV et 79 Nm pour PVZ.
SB2 - acier inox
SB2 - acier galvanisé
FIXATION À LA STRUCTURE PESÉE
SB2 - acier galvanisé
SB2 - acier inox
POSITIONS POSSIBLES DE LA PLAQUE SUPÉRIEURE
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
TFPS2000
KIT DE MONTAGE pour capteurs de pesage à CISAILLEMENT
Capteurs de pesage série:
FTK - FTKL - FTP - FT-P - FTZ
Gamme d’application jusqu’à 2000 kg
CHARGE STATIQUE
MAXIMALE POUR CAPTEURS DE PESAGE
Capteur de pesage non incluse.
DESCRIPTION
Plaque supérieure en acier inox AISI 304.
Plaque inférieure et bloc en acier galvanisé (TFPS2000) ou en acier inox (TFPS2000INOX).
Contrainte contre le déplacement latéral et le renversement au moyen d’articulation à rotule avec écrou en acier C45 galvanisé (TFPS2000) ou en acier inox (TFPS2000INOX).
Compensation du non-parallélisme des plans d’appui de la structure.
Réglage en hauteur.
Vis de blocage pour éviter des dommages en phase de transport et de montage.
POIDS NET (kg)CODE
TFPS2000
KIT DE MONTAGE pour capteurs de pesage à CISAILLEMENT
DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
En phase de transport et de montage, pour éviter des dommages, s’assurer que la vis de blocage (*) soit en contact avec le dessous du capteur. À la fin du montage éloigner à nouveau la vis pour permettre le fonctionnement correct du capteur.
Interconnecter les plaques à la mise à la terre.
Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la partie supérieure du kit de montage, il est nécessaire d’effectuer le réglage en hauteur ou bien d’insérer une épaisseur avant de serrer les boulons.
Pour les vis de fixation du capteur de pesage (•) prévoir un couple de serrage de 79 Nm.
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
PV80EN1090
KIT DE MONTAGE pour capteurs de pesage à CISAILLEMENT
Capteurs de pesage série:
FTP - FTZ
Gamme d’application jusqu’à 5000 kg
Certification EN1090
CHARGE STATIQUE
MAXIMALE
Capteur de pesage non incluse.
POUR CAPTEURS DE PESAGE
DESCRIPTION
Contrainte contre le déplacement latéral et le renversement au moyen d’un pied articulé à centrage automatique à bille en acier inox AISI 304.
Plaque inférieure et bloc en acier inox AISI 304.
Compensation du non-parallélisme des plans d’appui de la structure.
Réglage en hauteur.
Vis de blocage pour éviter des dommages en phase de transport et de montage.
KIT DE MONTAGE pour capteurs de pesage à CISAILLEMENT
DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
Interconnecter les plaques à la mise à la terre.
Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la partie supérieure du kit de montage, il est nécessaire d’effectuer le réglage en hauteur ou bien d’insérer une épaisseur avant de serrer les boulons.
BLOCT18INOX STR (M20 x 2.5)
l oad cell
(M20x2.5)
FIXATION À LA STRUCTURE PESÉE
STRUCTURE
STRUCTURE
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
PIAT19INFINOX
BLOCT18INOX
PIAT19INFINOX
PV80 - PV60Z
KIT DE MONTAGE pour capteurs de pesage à CISAILLEMENT
Capteurs de pesage série:
FTP - FTZ - FTK
Gamme d’application jusqu’à 5000 kg
CHARGE STATIQUE MAXIMALE
Capteur de pesage non incluse.
DESCRIPTION
Plaque supérieure réglable en acier inox AISI 304 (PPV80) ou en acier galvanisé (PPV60Z).
Plaque inférieure et bloc en acier inox AISI 304 (PV80) ou en acier galvanisé (PV60Z).
Contrainte contre le déplacement latéral et le renversement au moyen d’un pied articulé à centrage automatique à bille en acier inox AISI 304 (PV80) ou en acier galvanisé (PV60Z).
Compensation du non-parallélisme des plans d’appui de la structure.
Réglage en hauteur.
PV80 - PV60Z
KIT DE MONTAGE pour capteurs de pesage à CISAILLEMENT
DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
Interconnecter les plaques à la mise à la terre.
Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la partie supérieure du kit de montage, il est nécessaire d’effectuer le réglage en hauteur ou bien d’insérer une épaisseur avant de serrer les boulons.
Pour les vis de fixation du capteur de pesage (•) prévoir un couple de serrage de 280 Nm.
SB2 - acier inox
SB2 - acier galvanisé
SB2 - acier galvanisé
SB2 - acier inox
FIXATION À LA STRUCTURE PESÉE
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
PIAT19INFINOX
BLOCT18INOX
PIAT19INFINOX
KIT DE MONTAGE pour capteurs de pesage à CISAILLEMENT
Capteurs de pesage série:
FTP - FTZ - FTK
Gamme d’application jusqu’à 10000 kg
CHARGE STATIQUE
MAXIMALE POUR CAPTEURS DE PESAGE
Capteur de pesage non incluse.
DESCRIPTION
Plaque supérieure, inférieure et bloc en acier galvanisé.
Contrainte contre le déplacement latéral et le renversement au moyen d’articulation à rotule.
Compensation du non-parallélisme des plans d’appui de la structure.
Réglage en hauteur.
KIT DE MONTAGE pour capteurs de pesage à CISAILLEMENT
DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
Interconnecter les plaques à la mise à la terre.
Procéder au réglage de la hauteur, dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la partie supérieure du kit de montage.
Pour les vis de fixation du capteur de pesage (•) prévoir un couple de serrage de 290 Nm pour PS et 690 Nm pour PS10T.
M20x2.5
FIXATION À LA STRUCTURE PESÉE
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
A2CATALOGUE
KITS DE MONTAGE
jusqu’à 50000 kg
jusqu’à 60klb/27 ton
VCOKDTL
KIT DE MONTAGE pour capteur à DOUBLE CISAILLEMENT/CARTOUCHE
Capteurs
de
pesage série:
DTL - COL - COK
Gamme d’application jusqu’à 50000 kg
de pesage à DOUBLE CISAILLEMENT
CHARGE STATIQUE
MAXIMALE
Capteur de pesage non incluse.
DESCRIPTION
Plaques inférieure et supérieure en acier galvanisé.
Plaque en acier galvanisé (pour capteur de pesage à DOUBLE CISAILLEMENT).
Bases inférieure et supérieure (pour capteurs de pesage en CARTOUCHE).
Deux tendeurs intégrés en acier galvanisé avec double articulation à rotule adaptés pour contrebalancer les forces latérales.
Contrainte anti-renversement composée de deux tiges filetées avec écrou autobloquant.
Capteur
Capteur de pesage en CARTOUCHE
KIT DE MONTAGE pour capteur à DOUBLE CISAILLEMENT/CARTOUCHE
DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
Les plaques inférieure et supérieure 3 doit appuyer sur des surfaces indéformables. Le concepteur de l’installation sera chargé de prévoir les modifications nécessaires afin d’éviter les déplacements latéraux et le renversement en fonction de: chocs et vibrations; poussée du vent; classification sismique de la zone d’installation; consistance de la base d’appui.
pour capteur à DOUBLE CISAILLEMENT (DTL):
Procéder à l’installation du système en utilisant le kit de montage sans le capteur de pesage 1 et en insérant à sa place un tronc de tube (Ø40x220 mm): dévisser les écrous 5 et retirer l’un des deux tendeurs 4 et le plaque 2
Une fois terminé le montage (soudures, etc.) retirer le tube et le palque 2 ; placer le palque 2 sur la capteur de pesage 1 et les insérer dans le kit de montage.
Bloquer le capteur et le plaque au moyen des boulons fournis.
Relier les plaques inférieure et supérieure 3 au réseau de terre 9 , puis éloigner les écrous 6 ; vérifier que la tige filetée 8 glisse dans le trou; approcher les écrous anti-renversement 7 jusqu’à une distance d’environ 1 mm de la plaque.
pour capteurs en CARTOUCHE (COL - COK):
Exemple de pesage des structures soumises á chocs ou poussées du vent
STRUCTURES
3 APPUIS
STRUCTURES
4 APPUIS
1 Capteur de pesage.
2 Plaque en acier galvanisé (PIATTODTL).
3 Plaques inférieure et supérieure en acier galvanisé (PIACOKDTL).
4 Tendeur en acier galvanisé à utiliser comme fixation horizontale (TENDITORE300).
5 Écrou Ø18 autobloquant.
6 Écrou Ø22 à utiliser comme vérin.
7 Écrou Ø22 autobloquant avec fonction anti-renversement.
8 Tige filetée Ø22.
9 Conducteur en cuivre pour la mise à la terre.
Procéder à l’installation du système en utilisant le kit de montage sans le capteur de pesage 1 et en insérant à sa place un tronc de tube (Ø44x152 mm): dévisser les écrous 5 , retirer l’un des deux tendeurs 4 et la base inférieure 2
Une fois terminé le montage (soudures, etc.) retirer le tube et la base inférieure 2 ; remplacer le capteur de pesage 1 sur et la base inférieure 2 et les insérer dans le kit de montage.
Relier les plaques inférieure et supérieure 3 au réseau de terre 9 , puis éloigner les écrous 6 ; vérifier que la tige filetée 8 glisse dans le trou; approcher les écrous anti-renversement 7 jusqu’à une distance d’environ 1 mm de la plaque.
1 Capteur de pesage.
2 Base inférieure et supérieure.
3 Plaques inférieure et supérieure en acier galvanisé (PIACOKDTL).
4 Tendeur en acier galvanisé à utiliser comme fixation horizontale (TENDITORE300).
5 Écrou Ø18 autobloquant.
6 Écrou Ø22 à utiliser comme vérin.
7 Écrou Ø22 autobloquant avec fonction anti-renversement.
8 Tige filetée Ø22.
9 Conducteur en cuivre pour la mise à la terre.
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
KIT DE MONTAGE pour capteur à DOUBLE CISAILLEMENT
Capteurs de pesage série:
Gamme d’application jusqu’à 60 klb/27 ton
CHARGE STATIQUE
MAXIMALE POUR CAPTEURS DE PESAGE
Capteur de pesage non incluse.
DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
Les plaques de support doivent être placés sur une surfaces indéformables. Le concepteur de l’installation sera chargé de prévoir les modifications nécessaires afin d’éviter les déplacements latéraux et le renversement en fonction de: chocs et vibrations; poussée du vent; classification sismique de la zone d’installation; consistance de la base d’appui.
Exemple d’application: système de pesage pour conteneur La Société se réserve le
DESCRIPTION
Kit de montage en alliage d’acier nickelé pour la fixation rigide de la capetur de pesage.
Il empêche le déplacement horizontal.
CODE
A2CATALOGUE DE PRODUITS KITS DE MONTAGE
PVCLSEN1090
KIT DE MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL
Capteurs de pesage série:
Gamme d’application jusqu’à 2000 kg
Certification EN1090
CHARGE STATIQUE
MAXIMALE POUR CAPTEURS DE PESAGE
DESCRIPTION
Contrainte contre le déplacement latéral et le renversement au moyen d’un pied articulé à centrage automatique à bille en acier inox AISI 304.
Compensation du non-parallélisme des plans d’appui de la structure.
Réglage en hauteur.
Capteur de pesage non incluse.
POIDS NET (kg)
PVCLSEN1090
KIT DE MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL
DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
Une fois le montage terminé prévoir un raccordement au moyen d’un conducteur en cuivre entre la plaque supérieure et la plaque inférieure, puis relier entre elles les plaques inférieures au réseau de terre.
Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la base d’appui du pied, il est nécessaire d’effectuer le réglage en hauteur.
ATTENZIONE!
ATTENTION!
Massima quota di inserimento bullone per corretto funzionamento cella
Cote maximale de l’insertion de boulon pour le bon fonctionnement du capteur La Société se réserve le droit de faire des changements aux données techniques, dessins et
PVCLS
Capteurs de pesage série:
Gamme d’application jusqu’à 2000 kg
CHARGE STATIQUE
MAXIMALE
Capteur de pesage non incluse.
POIDS NET (kg) POUR CAPTEURS DE PESAGE CODE
DESCRIPTION
Plaque supérieure réglable en acier inox AISI 304 (PPV).
Contrainte contre le déplacement latéral et le renversement au moyen d’un pied articulé à centrage automatique à bille en acier inox.
Compensation du non-parallélisme des plans d’appui de la structure.
Réglage en hauteur.
KIT DE MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL
DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
Une fois le montage terminé prévoir un raccordement au moyen d’un conducteur en cuivre entre la plaque supérieure et la plaque inférieure, puis relier entre elles les plaques inférieures au réseau de terre.
Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la base d’appui du pied, il est nécessaire d’effectuer le réglage en hauteur.
SB2 - acier inox
FIXATION À LA STRUCTURE PESÉE
ATTENZIONE!
ATTENTION! Cote maximale de l’insertion de boulon pour le bon fonctionnement du capteur
SB2 - acier inox
POSITIONS POSSIBLES DE LA PLAQUE SUPÉRIEURE
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
PV80CLSEN1090
KIT DE MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL
Capteurs de pesage série:
Gamme d’application jusqu’à 5000 kg
Certification EN1090
CHARGE STATIQUE
MAXIMALE POUR CAPTEURS DE PESAGE
Capteur de pesage non incluse.
DESCRIPTION
Contrainte contre le déplacement latéral et le renversement au moyen d’un pied articulé à centrage automatique à bille en acier inox AISI 304.
Compensation du non-parallélisme des plans d’appui de la structure.
Réglage en hauteur.
POIDS NET (kg)
PV80CLSEN1090
KIT DE MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL
DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
Une fois le montage terminé prévoir un raccordement au moyen d’un conducteur en cuivre entre la plaque supérieure et la plaque inférieure, puis relier entre elles les plaques inférieures au réseau de terre.
Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la base d’appui du pied, il est nécessaire d’effectuer le réglage en hauteur.
ATTENZIONE! Massima quota di inserimento bullone per corretto funzionamento cella
ATTENTION! Cote maximale de l’insertion de boulon pour le bon fonctionnement du capteur La Société se réserve le droit de faire des changements aux données techniques, dessins et images
FIXATION À LA STRUCTURE PESÉE
PV80CLS
KIT DE MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL
Capteurs de pesage série:
Gamme d’application jusqu’à 5000 kg
CHARGE STATIQUE
MAXIMALE POUR CAPTEURS DE PESAGE
Capteur de pesage non incluse.
DESCRIPTION
Plaque supérieure réglable en acier inox AISI 304 (PPV80).
Contrainte contre le déplacement latéral et le renversement au moyen d’un pied articulé à centrage automatique à bille en acier inox.
Compensation du non-parallélisme des plans d’appui de la structure.
Réglage en hauteur.
POIDS NET (kg)
KIT DE MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL
DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
Une fois le montage terminé prévoir un raccordement au moyen d’un conducteur en cuivre entre la plaque supérieure et la plaque inférieure, puis relier entre elles les plaques inférieures au réseau de terre.
Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la base d’appui du pied, il est nécessaire d’effectuer le réglage en hauteur.
SB2 - acier inox (M20x2.5)
FIXATION À LA STRUCTURE PESÉE
ATTENZIONE! Massima
ATTENTION! Cote maximale de l’insertion de boulon pour le bon fonctionnement du capteur
POSITIONS POSSIBLES DE LA PLAQUE SUPÉRIEURE
SB2 - acier inox
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
PSCLS
KIT DE MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL
Capteurs de pesage série:
Gamme d’application jusqu’à 5000 kg
CHARGE STATIQUE
MAXIMALE POUR CAPTEURS DE PESAGE
CODE
DESCRIPTION
Plaque supérieure réglable en acier galvanisé à chaud.
Contrainte contre le déplacement latéral et le renversement au moyen d’articulation à rotule.
Compensation du non-parallélisme des plans d’appui de la structure.
Réglage en hauteur.
Capteur de pesage non incluse.
POIDS NET (kg)
KIT DE
MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL
DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
Une fois le montage terminé prévoir un raccordement au moyen d’un conducteur en cuivre entre la plaque supérieure et la plaque inférieure, puis relier entre elles les plaques inférieures au réseau de terre.
PSCLS2000
ATTENZIONE! Massima quota di inserimento bullone per corretto funzionamento cella
ATTENTION! Cote maximale de l’insertion de boulon pour le bon fonctionnement du capteur
Société
V10000/V10275-EN1090
KIT DE MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL
Capteurs de pesage série:
CBL - CBX - CX
Gamme d’application jusqu’à 15000 kg
CHARGE STATIQUE
V10000/V10000EN1090
MAXIMALE POUR CAPTEURS DE PESAGE
15000 –
15000 –
15000
15000
Capteur de pesage non incluse.
DESCRIPTION
CBL (250 ÷ 12500 kg) - CBX (15000 kg)
CX (1000 ÷ 15000 kg)
CBL (250 ÷ 12500 kg) - CBX (15000 kg)
CX (1000 ÷ 15000 kg)
CBL (250 ÷ 12500 kg) - CBX (15000 kg)
CX (1000 ÷ 15000 kg)
CBL (250 ÷ 12500 kg) - CBX (15000 kg)
CX (1000 ÷ 15000 kg)
Plaques inférieure et supérieure en acier inox AISI 304.
Lames anti-déplacement latéral en acier inox AISI 304.
Contrainte anti-renversement composée de deux tiges filetées avec écrou autobloquant.
ORIENTATIONS DES LAMES (CONTRAINTES HORIZONTALES) EN STRUCTURES
AVEC 3 APPUIS
ORIENTATIONS DES LAMES (CONTRAINTES HORIZONTALES) EN STRUCTURES AVEC 4 APPUIS
POIDS NET (kg)CODE
5.7V10000
6.9V10275
5.7V10000EN1090
6.9V10275EN1090
V10275/V10275EN1090
Example d’application
CONTRAINTES HORIZONTALES
V10000/V10275-EN1090
KIT DE MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL
DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
Les plaques inférieure et supérieure 2 doivent appuyer sur des surfaces indéformables. Le concepteur de l’installation sera chargé de prévoir les modifications nécessaires afin d’éviter les déplacements latéraux et le renversement en fonction de: chocs et vibrations; poussée du vent; classification sismique de la zone d’installation; consistance de la base d’appui.
Procéder à l’installation du système en utilisant le kit de montage sans le capteur de pesage 1 et en insérant à sa place un tronc de tube 1-2 mm plus long que le capteur.
Une fois terminé le montage (soudures, etc.), retirer le tube et un ou plusieurs boulons de blocage du capteur 7 insérer le capteur 1 dans le kit de montage.
Relier les plaques inférieure et supérieure 2 au réseau de terre puis éloigner les écrous 5 ; vérifier que la tige filetée 4 glisse dans le trou; approcher les écrous anti-renversement 6 jusqu’à une distance d’environ 1 mm de la plaque.
Serrer les trois boulons de blocage du capteur de pesage 7
V10275/V10275EN1090 - Plaque inférieure
Plaque supérieure
1 Capteur de pesage.
2 Plaques inférieure et supérieure en acier inox AISI 304.
3 Lames en acier inox AISI 304 à utiliser comme contrainte horizontale.
4 Tige filetée.
5 Écrou à utiliser comme vérin.
6 Écrou autobloquant avec fonction antirenversement.
7 M6 boulons de blocage du capteur.
V10000/V10000EN1090 - Plaque inférieure
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
Capteurs de pesage série:
CBL - CBX - CX
Gamme d’application jusqu’à 15000 kg
CHARGE STATIQUE
MAXIMALE POUR CAPTEURS DE PESAGE
Capteur de pesage non incluse.
DESCRIPTION
Plaques supérieure et inférieure en acier de construction galvanisé S355JR.
Lames anti-déplacement latéral en acier inox AISI 304.
Contrainte anti-renversement composée de deux tiges filetées avec écrou autobloquant.
ORIENTATIONS DES LAMES (CONTRAINTES HORIZONTALES) EN STRUCTURES AVEC 3 APPUIS
ORIENTATIONS DES LAMES (CONTRAINTES HORIZONTALES) EN STRUCTURES AVEC 4 APPUIS
Example d’application
CONTRAINTES HORIZONTALES
DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
Les plaques inférieure et supérieure 2 doivent appuyer sur des surfaces indéformables. Le concepteur de l’installation sera chargé de prévoir les modifications nécessaires afin d’éviter les déplacements latéraux et le renversement en fonction de: chocs et vibrations; poussée du vent; classification sismique de la zone d’installation; consistance de la base d’appui.
Procéder à l’installation du système en utilisant le kit de montage sans le capteur de pesage 1 et en insérant à sa place un tronc de tube 1-2 mm plus long que le capteur.
Une fois terminé le montage (soudures, etc.), retirer le tube et un ou plusieurs boulons de blocage du capteur 7 insérer le capteur 1 dans le kit de montage.
Relier les plaques inférieure et supérieure 2 au réseau de terre puis éloigner les écrous 5 ; vérifier que la tige filetée 4 glisse dans le trou; approcher les écrous anti-renversement 6 jusqu’à une distance d’environ 1 mm de la plaque.
Serrer les trois boulons de blocage du capteur de pesage 7
1 Capteur de pesage.
2 Plaques supérieure et inférieure en acier de construction galvanisé S355JR.
3 Lames en acier inox AISI 304 à utiliser comme contrainte horizontale.
4 Tige filetée.
5 Écrou à utiliser comme vérin.
6 Écrou autobloquant avec fonction antirenversement.
7 M6 boulons de blocage du capteur.
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
Plaque supérieure
Plaque inférieure
V15000/V100000-EN1090
KIT DE MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL
Capteurs de pesage série:
CBL - CBX - CX
Gamme d’application jusqu’à 100000 kg
DESCRIPTION
Plaques inférieure et supérieure en acier inox AISI 304.
Lames anti-déplacement latéral en acier inox AISI 304.
Contrainte anti-renversement composée de deux tiges filetées avec écrou autobloquant.
CHARGE STATIQUE
MAXIMALE POUR CAPTEURS DE PESAGE
Capteur de pesage non incluse.
ORIENTATIONS DES LAMES (CONTRAINTES HORIZONTALES) EN STRUCTURES AVEC 3 APPUIS
ORIENTATIONS DES LAMES (CONTRAINTES HORIZONTALES) EN STRUCTURES AVEC 4 APPUIS
ACCESSOIRES COMPLÉMENTAIRES
DESCRIPTION
POIDS NET (kg)CODE
Example d’application
CONTRAINTES HORIZONTALES
Adaptateur en acier inox AISI 304: pour capteurs de pesage pour capteurs de pesage pour capteurs de pesage
CODE
Tendeur en acier galvanisé avec double articulations à rotules
Poids net: 2.10 kg
Charge de travail: 2500 kg
Charge de rupture: 10000 kg
Plaque en acier galvanisé pour ancrage TENDITORE300
Poids net: 1.5 kg
V15000/V100000-EN1090
KIT DE MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL
DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
Les plaques inférieure et supérieure 2 doivent appuyer sur des surfaces indéformables. Le concepteur de l’installation sera chargé de prévoir les modifications nécessaires afin d’éviter les déplacements latéraux et le renversement en fonction de: chocs et vibrations; poussée du vent; classification sismique de la zone d’installation; consistance de la base d’appui.
Procéder à l’installation du système en utilisant le kit de montage sans le capteur de pesage 1 et en insérant à sa place un tronc de tube 1-2 mm plus long que le capteur.
ne fois terminé le montage (soudures, etc.), retirer le tube et un ou plusieurs boulons de blocage du capteur 7 insérer le capteur 1 dans le kit de montage.
Relier les plaques inférieure et supérieure 2 au réseau de terre puis éloigner les écrous 5 ; vérifier que la tige filetée 4 glisse dans le trou; approcher les écrous anti-renversement 6 jusqu’à une distance d’environ 1 mm de la plaque.
Serrer les trois boulons de blocage du capteur de pesage 7
V15000EN1090
1 Capteur de pesage.
2 Plaques inférieure et supérieure en acier inox AISI 304.
3 Lames en acier inox AISI 304 à utiliser comme contrainte horizontale.
4 Tige filetée.
5 Écrou à utiliser comme vérin.
6 Écrou autobloquant avec fonction anti-renversement.
7 M6 boulons de blocage du capteur. Exemple d’application: comment réaliser d’autres contraintes horizontales avec l’accessoire TENDITORE300
STRUCTURES AVEC 3 APPUIS
Plaque supérieure
POSITIONNEMENT DES CONTRAINTES SUR 3/4 APPUIS: les contraintes horizontales peuvent être positionnés à la fois sur les appuis et sur les quatre côtés, au centre entre les deux supports.
STRUCTURES AVEC 4 APPUIS
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
Plaque inférieure
Z15000/100000
Capteurs de pesage série:
CBL - CBX - CX
Gamme d’application jusqu’à 100000 kg
DESCRIPTION
Plaques inférieure et supérieure en acier de construction galvanisé S355JR.
Lames anti-déplacement latéral en acier inox AISI 304.
Contrainte anti-renversement composée de deux tiges filetées avec écrou autobloquant.
CHARGE STATIQUE
MAXIMALE POUR CAPTEURS DE PESAGE
Capteur de pesage non incluse.
ORIENTATIONS DES LAMES (CONTRAINTES HORIZONTALES) EN STRUCTURES AVEC 3 APPUIS
ORIENTATIONS DES LAMES (CONTRAINTES HORIZONTALES) EN STRUCTURES AVEC 4 APPUIS
ACCESSOIRES COMPLÉMENTAIRES
DESCRIPTION
Adaptateur en acier inox AISI 304: pour capteurs de pesage pour capteurs de pesage pour capteurs de pesage
Poids net: 2.10 kg
POIDS NET (kg)CODE
Example d’application
CONTRAINTES HORIZONTALES
CODE
Tendeur en acier galvanisé avec double articulations à rotules
Charge de travail: 2500 kg Charge de rupture: 10000 kg
Plaque en acier galvanisé pour ancrage TENDITORE300
Poids net: 1.5 kg
Z15000/100000
KIT DE MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL
DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
Les plaques inférieure et supérieure 2 doivent appuyer sur des surfaces indéformables. Le concepteur de l’installation sera chargé de prévoir les modifications nécessaires afin d’éviter les déplacements latéraux et le renversement en fonction de: chocs et vibrations; poussée du vent; classification sismique de la zone d’installation; consistance de la base d’appui.
Procéder à l’installation du système en utilisant le kit de montage sans le capteur de pesage 1 et en insérant à sa place un tronc de tube 1-2 mm plus long que le capteur.
ne fois terminé le montage (soudures, etc.), retirer le tube et un ou plusieurs boulons de blocage du capteur 7 insérer le capteur 1 dans le kit de montage.
Relier les plaques inférieure et supérieure 2 au réseau de terre puis éloigner les écrous 5 ; vérifier que la tige filetée 4 glisse dans le trou; approcher les écrous anti-renversement 6 jusqu’à une distance d’environ 1 mm de la plaque.
Serrer les trois boulons de blocage du capteur de pesage 7
Z150001021020016010 47 20M12x1.75 Ø17 M20x2.540 9 kg
Z30000132 12 250185 12 70 32.5 M18x2.5Ø20 M24x3 60 17 kg
Z10000015515320250159535M20x2.5Ø23M30x3.570 34 kg
1 Capteur de pesage.
2 Plaques inférieure et supérieure en acier de construction galvanisé S355JR.
3 Lames en acier inox AISI 304 à utiliser comme contrainte horizontale.
4 Tige filetée.
5 Écrou à utiliser comme vérin.
6 Écrou autobloquant avec fonction anti-renversement.
7 M6 boulons de blocage du capteur.
Exemple d’application: comment réaliser d’autres contraintes horizontales avec l’accessoire TENDITORE300
POSITIONNEMENT DES CONTRAINTES SUR 3/4 APPUIS: les contraintes horizontales peuvent être positionnés à la fois sur les appuis et sur les quatre côtés, au centre entre les deux supports.
STRUCTURES
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
ACCESSOIRES COMPLÉMENTAIRES
jusqu’à 100000 kg
Pieds réglables à centrage automatique
jusqu’à 5000 kg
jusqu’à 10000 kg
jusqu’à 20000 kg
Plaque supérieure réglable
jusqu’à 5000 kg
Accessoire avec bille
jusqu’à 5000 kg
Articulation à compression
jusqu’à 2000 kg
-
ACCESSOIRES COMPLÉMENTAIRES
Articulation à rotule
jusqu’à 112 kN (dynamique)
jusqu’à 146 kN (statique)
Articulations á rotules axiales
jusqu’à 10000 kg
Mesures de niveau - faux capteurs
jusqu’à 100000 kg
TENDITORE300 - PTEND
Contraintes horizontales pour kits de montage
Gamme d’application jusqu’à 100000 kg
DIMENSIONS
DESCRIPTION
Tendeur en acier galvanisé avec double articulations à rotules.
Poids net:
Charge de travail:
Charge de rupture:
Plaque en acier galvanisé pour ancrage TENDITORE300
Poids net:
CODE
Appropriés pour les applications statiques; placer les contraintes dans une position horizontale.
Verrouillage du tendeur pour le réglage de la contrainte.
DESCRIPTION VERROU
TENDITORE300 - PTEND
Contraintes horizontales pour kits de montage
EXEMPLES D’APPLICATION: COMMENT RÉALISER KITS DE MONTAGE AVEC CONTRAINTES HORIZONTALES
Par un fil de cuivre, connecter la plaque supérieure à la plaque inférieure, puis relier ensemble les plaques inférieures au système de mise à la terre.
Le concepteur de l’installation sera chargé de prévoir les modifications nécessaires afin d’éviter les déplacements latéraux et le renversement en fonction de: chocs et vibrations; poussée du vent; classification sismique de la zone d’installation; consistance de la base d’appui.
Exemple d’application avec capteurs de pesage en cartouche
DU
Exemple d’application avec capteurs de pesage à compression
1 Capteur de pesage.
2 Kits de montage pour capteur de pesage en cartouche.
3 Bases inférieure et supérieure en acier inox AISI 304.
4 Tige filetée.
5 Écrou à utiliser comme vérin.
6 Écrou autobloquant avec fonction anti-renversement.
7 Rondelle.
8 Diamètre de trou plus grand que le boulon de 20 mm.
Exemple d’application avec kits de montage V15000 - V30000 - V100000
STRUCTURES AVEC 3 APPUIS 1 CONTRAINTE POUR APPUI
CONTRAINTES POUR APPUI
POSITIONNEMENT DES CONTRAINTES SUR 3/4 APPUIS: les contraintes horizontales peuvent être positionnés à la fois sur les appuis et sur les quatre côtés, au centre entre les deux supports.
STRUCTURES AVEC 4 APPUIS
CONTRAINTE POUR APPUI
CONTRAINTES POUR APPUI
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
SB2 - PXC
Pieds réglables à centrage automatique à bille
Pour capteur de pesage à FLEXION et CISAILLEMENT
Gamme d’application jusqu’à 5000 kg
CHARGE STATIQUE
MAXIMALE FILETAGEDIMENSIONS
MATÉRIEL
acier inox
acier inox
acier galvanisé
acier galvanisé
Écrous et rondelles incluses.
SB2 - PXC
SB2 - acier inox
SB2 - acier inox
SB2 - acciaio inox M10x1.5
SB2 - acier inox
SB2 - acciaio inox M12x1.75
PXC - acier inox/ acier galvanisé
PXC - acciaio inox/ acciaio zincato M12x1.75
SB2 - acier galvanisé
SB2 - acciaio zincato M12x1.75
EXAMPLE D’APPLICATION
STRUCTURE PESÉE
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
SB2 - acier inox
SB2 - acciaio inox M20x2.5
SB2 - acier galvanisé
SB2 - acciaio zincato M20x2.5
Pieds chevillables à centrage automatique à bille
H 102 mm: pour capteur de pesage à FLEXION et CISAILLEMENT
H 89 mm: pour capteur de pesage FLC
Gamme d’application jusqu’à 10000 kg
CHARGE STATIQUE
Pieds chevillables à centrage automatique à bille
DIMENSIONS
2000 kg
Pieds hygiéniques réglables à centrage automatique
Gamme d’application jusqu’à 20000 kg
CHARGE STATIQUE
MAXIMALE
Sur demande: pied hygiénique avec fixation par cheville, avec trous pour fixation au sol.
Pour d’autres types de pieds hygiéniques ou personnalisés, veuillez contacter https://martinlevelling.it
CERTIFICATIONS
Équivalent du marquage CE pour le Royaume-Uni
Norme américaine qui régit la conception, la production et l’utilisation des équipements sanitaires
EXAMPLE D’APPLICATION
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
PPV - PPVZ - PPV80 - PPV60Z
Plaque supérieure réglable
Pour capteurs de pesage à APPUI CENTRAL, FLEXION, CISAILLEMENT et COMPRESSION
Plaque pour la réalisation de contraintes contre le déplacement latéral et le renversement.
Pour pied articulé à centrage automatique à bille.
Gamme d’application jusqu’à 5000 kg
CHARGE STATIQUE MAXIMALE
MATÉRIEL
acier inox AISI 304
acier galvanisé
acier inox AISI 304
acier galvanisé
DIMENSIONS (mm)
ACCSFER
Accessoire avec bille
CHARGE STATIQUE
- FT-P - FTKL
FTK - FTKL - FTZ (5000 kg) FTP (3000-5000 kg) - CLS (5000 kg)
STRUCTURE PESÉE
Accessoire en acier inox avec bille en mesure de compenser le non-parallélisme des pians d’appui de la structure.
EXAMPLE D’APPLICATION
SAFETY BOLT
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CARICO
CARICO
Articulation à compression
CHARGE STATIQUE
MAXIMALE POUR CAPTEURS DE PESAGE
DIMENSIONS ET APPLICATION
EXAMPLE D’APPLICATION
ATTENTION!
Serrer jusqu’à ce qu’il arrête sans forcer, pour éviter d’endommager le joint de caoutchouc.
POIDS NET (kg)
DESCRIPTION
Articulation à compression en acier inox et coutchouc en mesure de compenser le non-parallélisme des plans d’appui de la structure.
Utilisable pour les systèmes avec au moins 3 appuis.
STRUCTURE PESÉE
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
Articulations à rotule avec écrou
Pour capteur de pesage à TRACTION (COMPRESSION)
acier inox acier C45 galvanisé CAPACITÉ DE CHARGE STATIQUE kN acier inox acier C45 galvanisé
stainless steel galvanized C45 steel
DIMENSIONS La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
SNODOGE
Articulations á rotules axiales
Capteurs de pesage série:
FTK - FT-P - FTKL - FTZ - FTP - CLS
Gamme d’application jusqu’à 10000 kg
CHARGE STATIQUE
2000
5000
DESCRIPTION
Articulation á rotule axiale
Kit composé de articulation, boulon (20x80 mm) et rondelle (22x60 mm) galvanisés.
Kit composé de articulation, boulon (24x100 mm) et rondelle (26x72 mm) galvanisés.
DIMENSIONS ET APPLICATION
CLS, FTK, FTKL, FTP, FT-P, FTZ
CLS (5000 kg), FTK (3000-5000 kg), FTKL, FTZ (5000 kg), FTP (3000-5000 kg)
Application example
La Société se réserve le droit de faire des changements aux
0.07SNODOGE12
DESCRIPTION
Articulation en acier 100Cr6 trempé en mesure de compenser le non-parallélisme des plans d’appui de la structure.
Mesures de niveau - faux capteurs
Gamme d’application jusqu’à 100000 kg
PORTÉE
FLEXION
CISAILLEMENT
CAPTEURS DE PESAGE ÉQUIVALENTS MATÉRIEL POIDS NET (kg)
Acier galvanisé
Acier galvanisé
Acier galvanisé
Acier galvanisé
COMPRESSION-BAS PROFIL
DESCRIPTION
Éléments structurels en acier appropriés pour mesurer le niveau de liquides ou pour peser de produits en poudres qui ne nécessitent pas de haute précision.
Ils ne transmettent aucun signal électrique.
Ils peuvent être montés sur les mêmes kits de montage que les capteurs de pesage.
Acier inox
Acier inox
Acier inox
Acier inox
Mesures de niveau - faux capteurs
DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
Pour effectuer une exacte pesée, il est impératif que la structure de pesage est de forme régulière et géométriquement divisible, qui est parfaitement de niveau et on exige que le produit à peser peut être placée horizontalement comme s’il s’agissait d’un liquide (ou doivent être utilisées des systèmes de chargement qui peuvent distribuer le produit uniformément)
Nous recommandons l’utilisation des kits de montage pour tous les supports (même pour ceux avec de faux capteurs), puisque, non seulement simplifient et optimisent le montage de capteurs, mais permettent de remplacer les faux capteurs dans le futur avec les vrais si vous n’avez besoin, pour améliorer la précision et la fiabilité de la pesée.
L’indicateur de pesage indique le poids réel, en multipliant le signal par deux ou trois en fonction de l’application.
STRUCTURES AVEC 3 APPUIS
1 CAPTEUR + 2 FAUX CAPTEURS
STRUCTURES AVEC 4 APPUIS
2 CAPTEURS + 2 FAUX CAPTEURS
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CAPTEURS DE PESAGE SUR MESURE
Production de capteurs de pesage sur DEMANDE DU CLIENT
LAUMAS dessins et fabrique capteurs de pesage “SUR MESURE” pour offrir les meilleures solutions aux besoins des clients. Les personnalisations sont conçus pour résoudre des problèmes spécifiques ou répondre aux besoins particulières des applications dans des conditions spéciales, y compris pour les atmosphères potentiellement explosible (Atex-IECEx).
• Capteurs de pesage pré-amplifés
• Biaxiaux et triaxiaux
• Détection de couple
• Deux pont de Wheatstone extensométriques
• Câbles spéciaux haute/basse température avec compensation thermique non-standard
BOîTES DE jONCTION
Boîtes de jonction en acier inox AISI 304 ou en ABS avec cartes d’égalisation ou cartes de jonction parallèle pour connecter de 1 à 4 ou 5 à 8 capteurs de pesage.
Dispositif de protection contre foudres et chocs électriques.
Version certifiées ATEX: II 1G Ex ia IIC T4 -20 °C ≤ Tamb +60 °C
II 1D Ex ta IIIC T85°C -20 °C ≤ Tamb +60 °C
Version assainissables: dispositif hygiénique RPSCQC autorisé 3-A SSI.
L AUMAS ELET TRONICA SRL
VIA I MAGGIO N. 6
43022 MONTECHIARUGOLO (PR) - ITALY
PHONE (+39) 0521 683124
FAX (+39) 0521 681091
EXPORT SALES DEPARTMENT: sales@laumas.it
