_ sistema construtivo e estrutural

O sistema construtivo da edificação é misto, sendo o subsolo em concreto e os demais andares em madeira. Na imagem podemos observar o detalhes construtivo de uma estrutrura e revestimentos e m madeira. O grid foi estipulado de acordo com a arquitetura e tem o vão máximo de 9,81, usado para a realização do pré dimensionamento. Para a estrutura de madeira temos as vigas como base de 4cm e altura de 60cm e os pilares, considerando as cargas da edificação, foram pré-dimensionados com 46cmx46cm. Em concreto também foi pré dimensionado um sistema viga e pilar com vão máximo de 10.

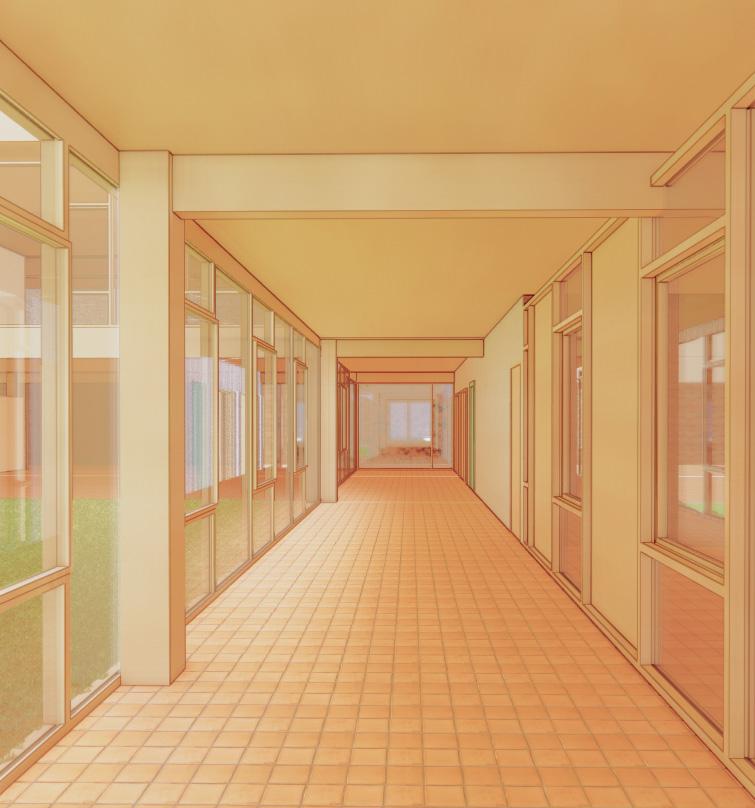

A materialidade do projeto teve como premissa trazer cores e texturas que transmitissem conforto. Os principais revestimentos utilizados foram madeira, vidro e cerâmica. Na imagem podemos observar essas intenções no corredor que está localizado no térreo. Foi pensanda também essas divisórias de vidro com janelas na parte superior a fim de promover a circulação de ar.
