EDIFICIO MIXTO
Laura Morales Guzm·n
Proyecto Integral II
Javeriana Cali
EDIFICIO MIXTO
Laura Morales Guzm·n
Proyecto Integral II
Javeriana Cali
Variables Climaticas Generales

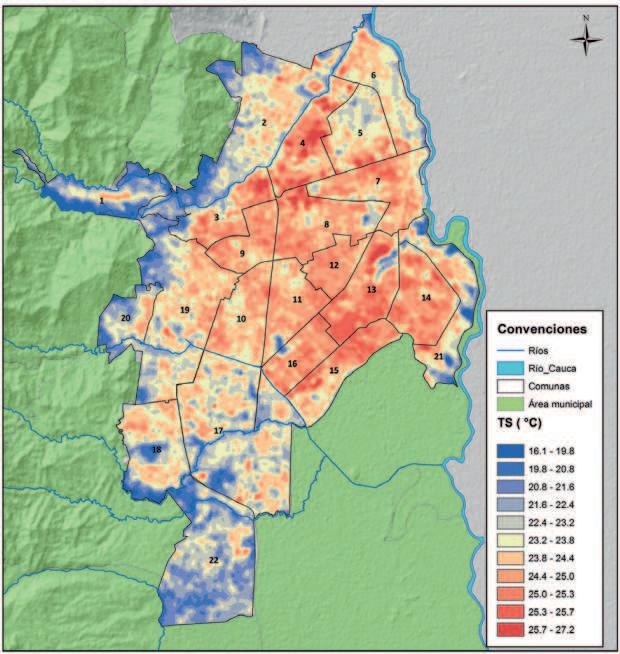

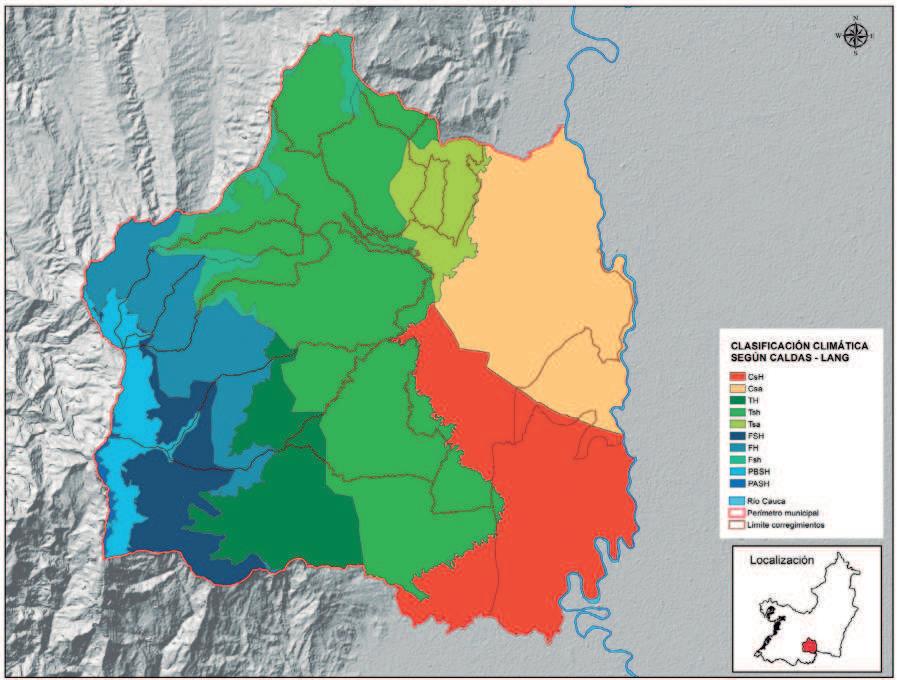

MicrozonificaciÛn clim·tica
Recorrido Solar y Vientos
Por su localizaciÛn en una a¥rea con mucha vegetaciÛn y cerca de la montaÒana no cuenta con altas temperaturas, siendo m·s manejable para el desarrollo de las metas del edificio.
El ·rea de intervensiÛn se encuentra considerado con un microclima de calido semihumedo, lo que implica una humedad relativa alta y la vegetaciÛn es de bosque calido humedo.
Las corrientes de viento predominana en dos direcciones, siendo el lado sureste en la maÒana y el noroeste en el tarde. A partir de estas se plantean aperturas y estrategias para la circulaciÛn de los vientos en el edificio
Humedad Relativa Precipitaciones
Estas variable podria afectar la sensaciÛn termica que experimenta el usuario. Haciendo visible la necesidad de buena vintilaciÛn en el edificio.
Por las altas precipitaciones se podrian recoger las aguas lluvias, de esta manera se aprovecharian los recursos y se ahorraria en agua.
A medida que se aproxima a los farallos las presipitaciones aumentan y
Proyecto Integral Bioclimatico II - Edificio Mixto
Actividad de la Zona
EducaciÛn Oficinas
Uso Mixto (oficinas y comercio)

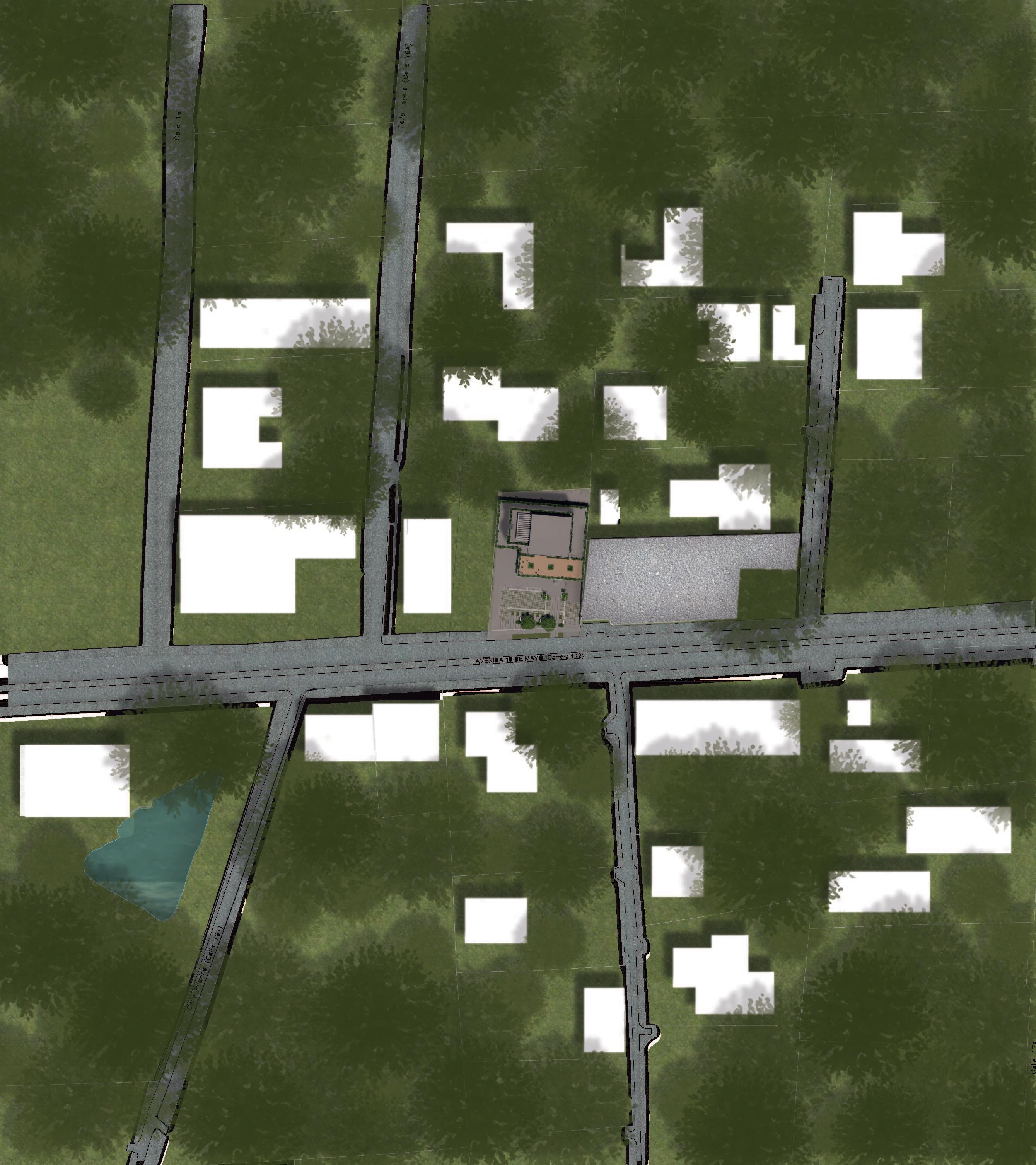

En general el contexto inmediato del lote se encuetra predominada por viviendas unifamiliares. Sobre la avenida se encuntran varios espacios comerciales que van con la actividad de la edificaciÛn.
£demas se enuentra aislado por las zonas de vegetaciÛn, lo cula lo vuelte en un espacio ideal para ubicar oficinas. Para esta actividad ya hay algunas edificaciones cercanas.
Operaciones de implantaciÛn
01 - Primera aproximaciÛn

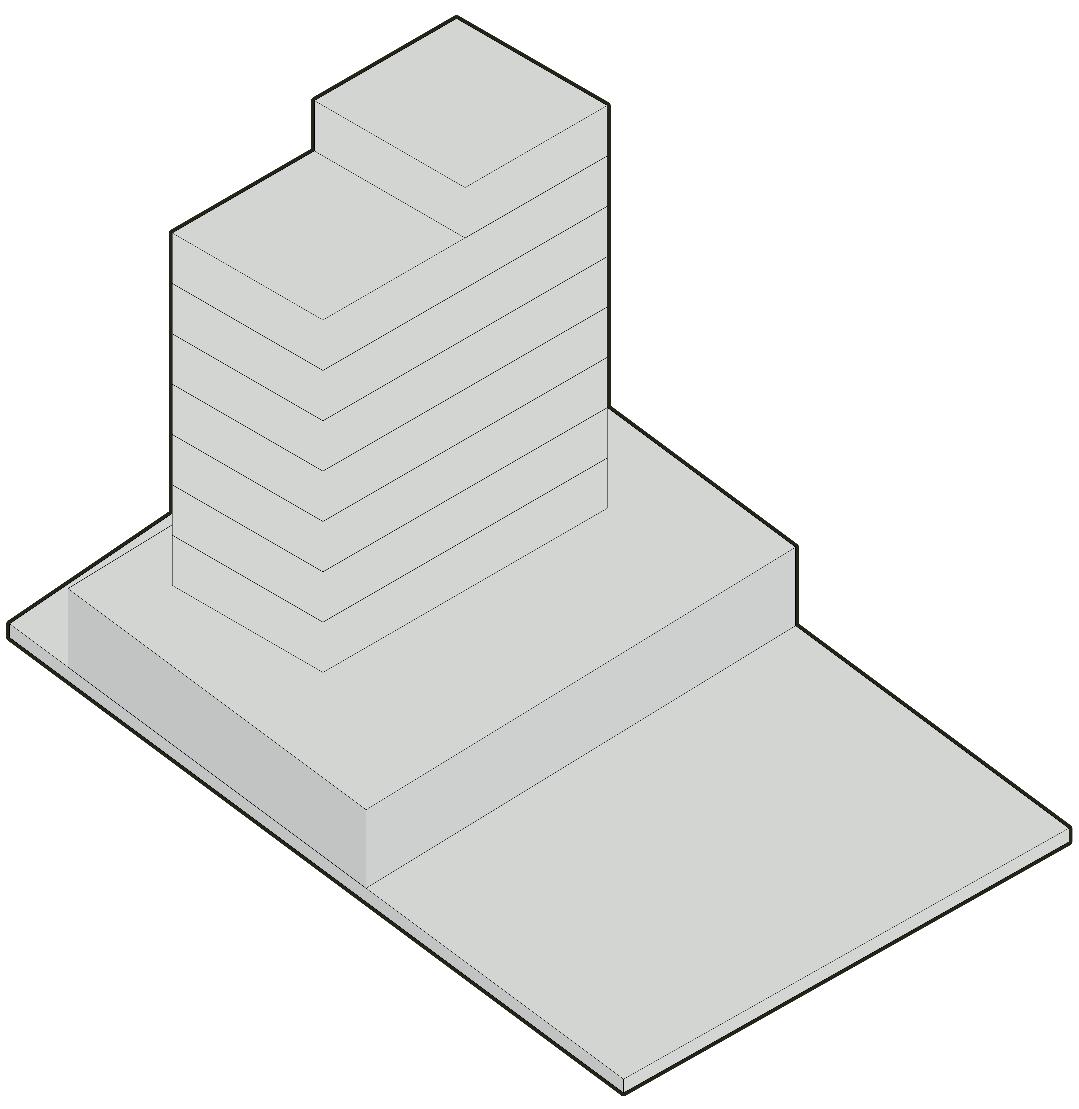

Punto de Partida
Parq. en primera planta que sigue la inclinaciÛn del terreno
Aprovechando el desnivel de que presenta el terreno se establecen los accesos partiendo del requerimiento de parqueaderos del edificio.
Teniendo encuenta la normativa se desarrolla en altura un bloque con dimensiones constantes hasta la ultima planta, la cual se abre al lado oeste con la intenciÛn de priorizar la visual a los farallones.

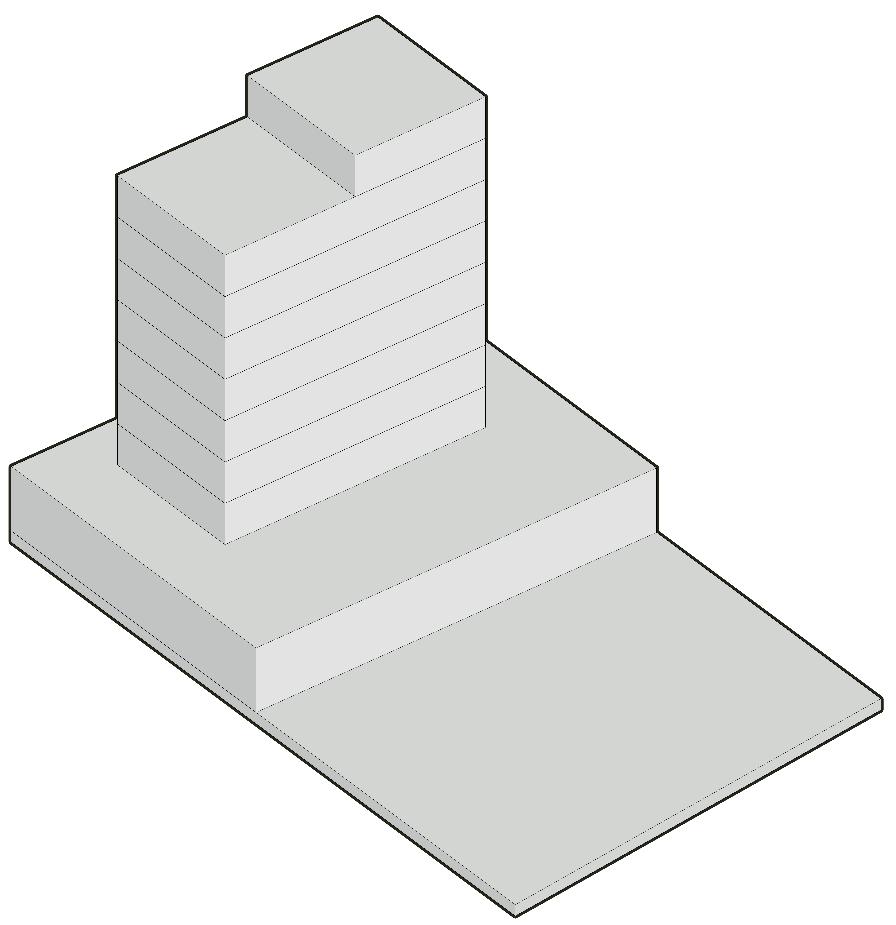

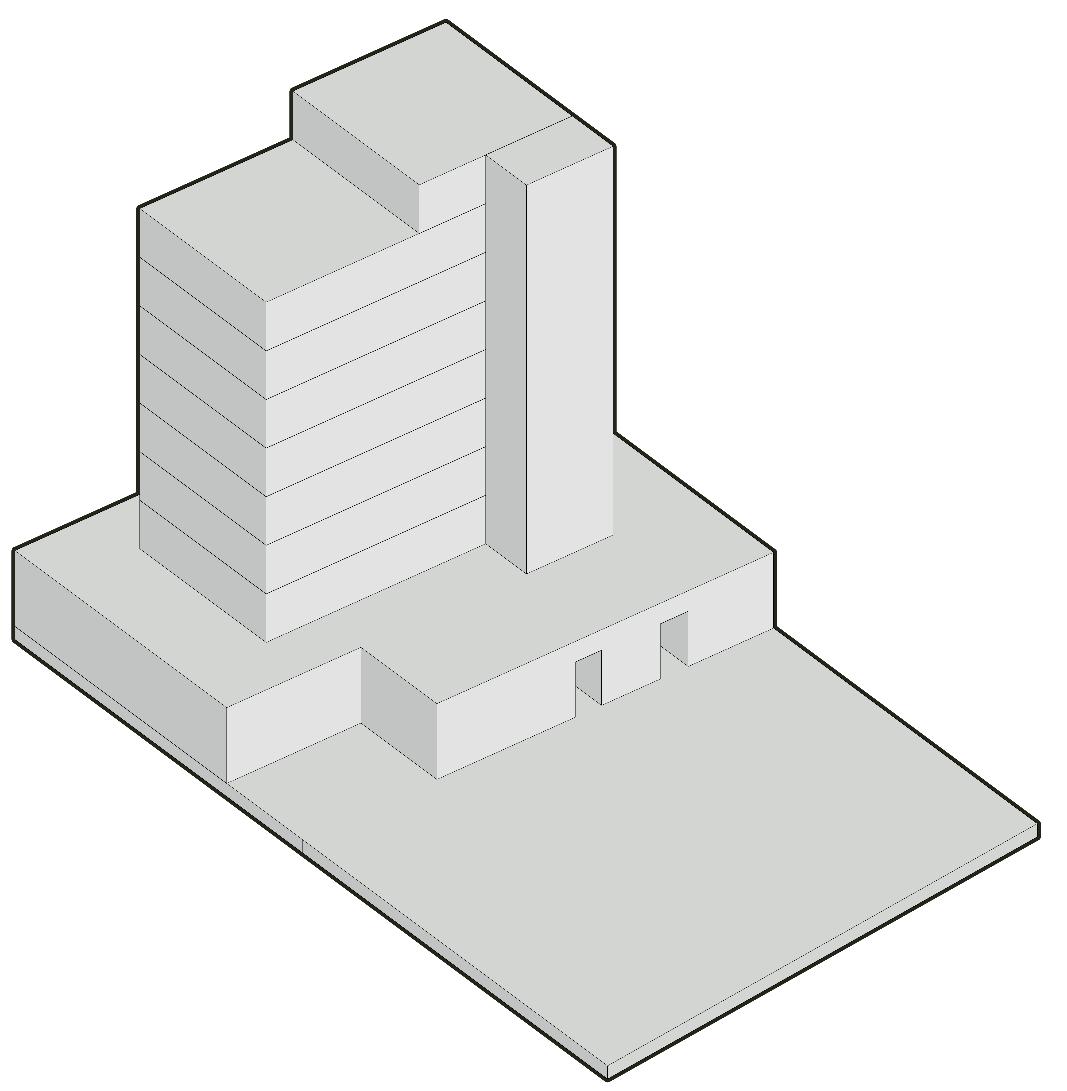

Planteamiento de tipologÌa torre plataforma tomando en cuenta las variables iniciales. Orientando los lados m·s largos a Norte y sur
03 - UbicaciÛn de accesos y circulaciÛn
02 - Emplazamiento por Variables Climaticas
UbicaciÛn de los espacios requeridos en el programa segun su caracter o escala de privacidad.
Desarrollo de jerarquias en circulaciones y accesos.
UbicaciÛn perpendicular a los laterales cambiando la manera en la que los vientos pegan contra las fachadas.
04 - Gestos por las actividades

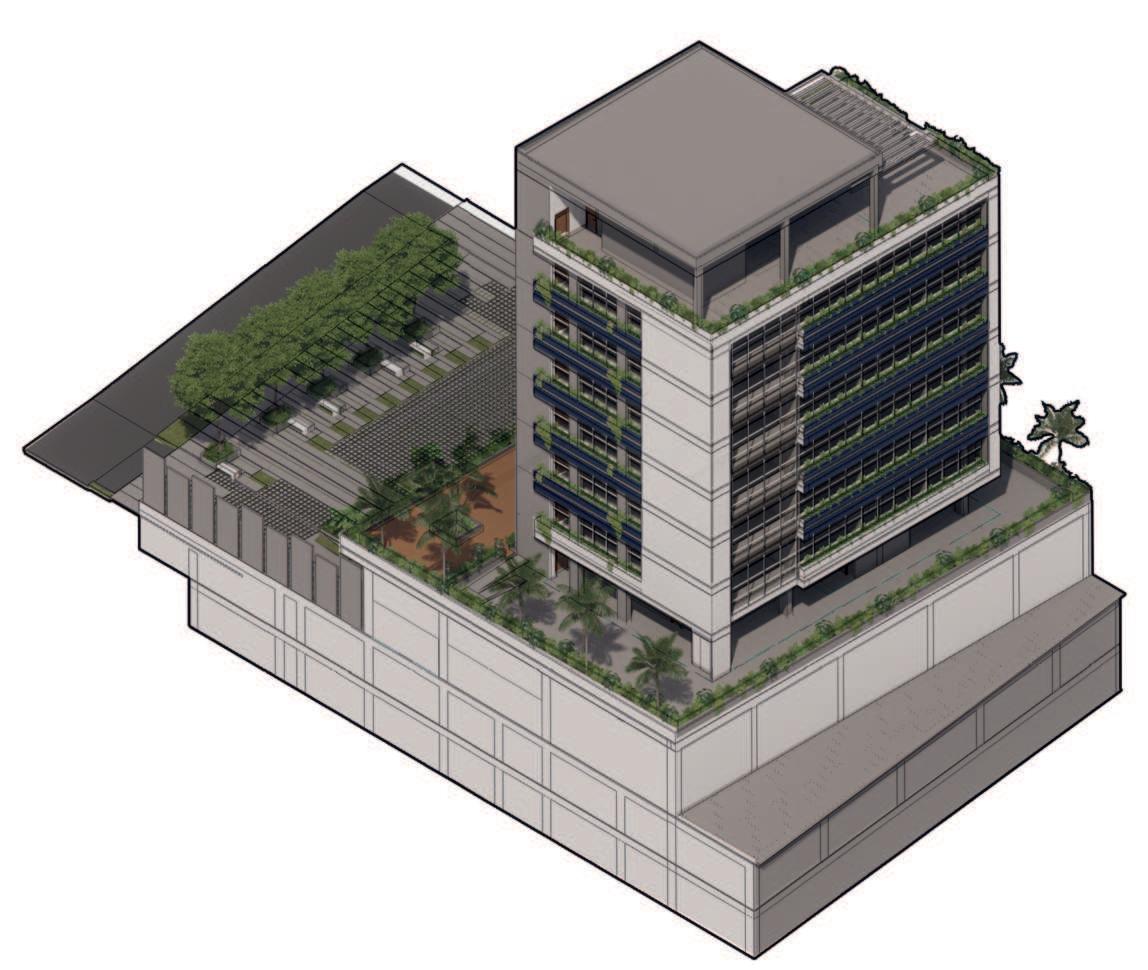

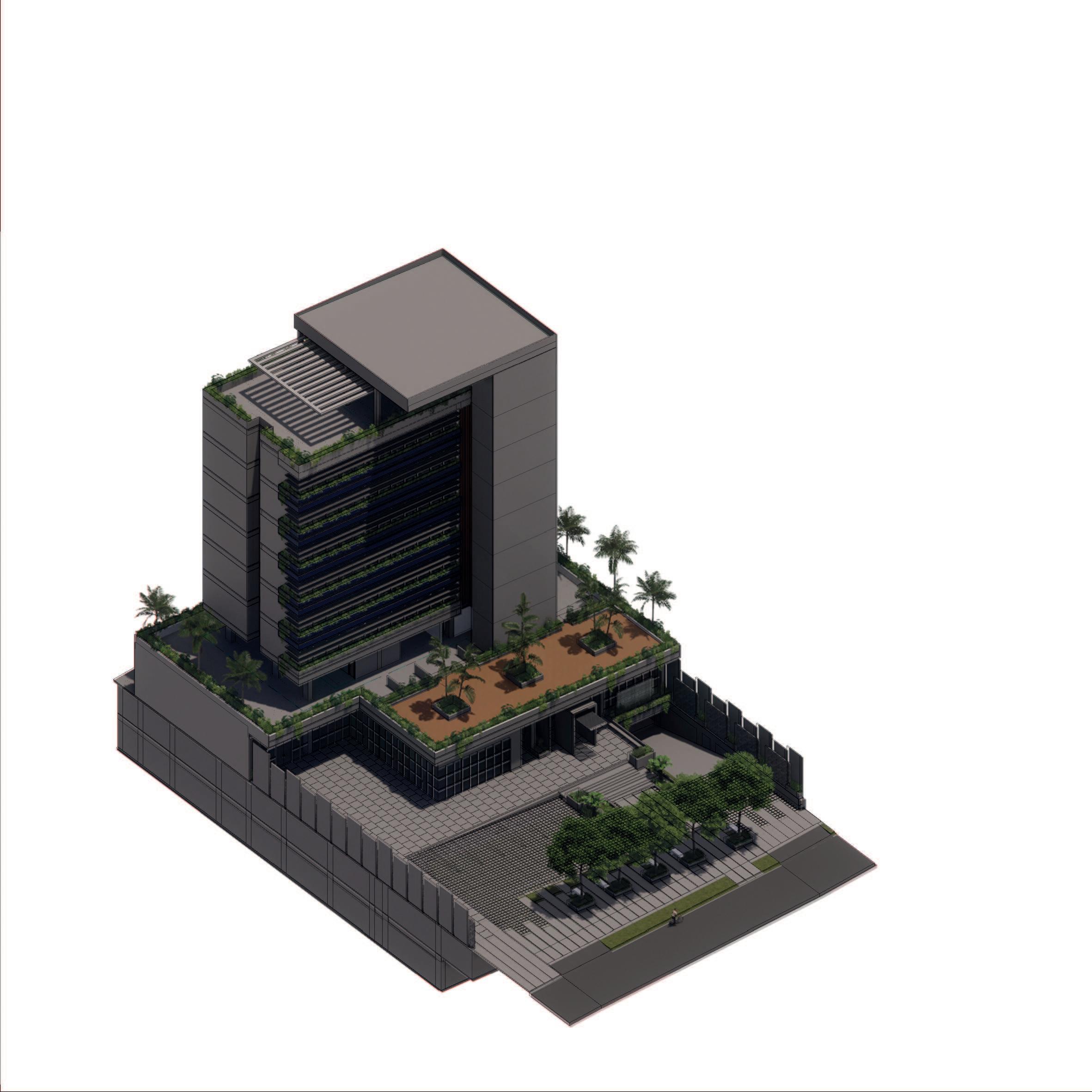

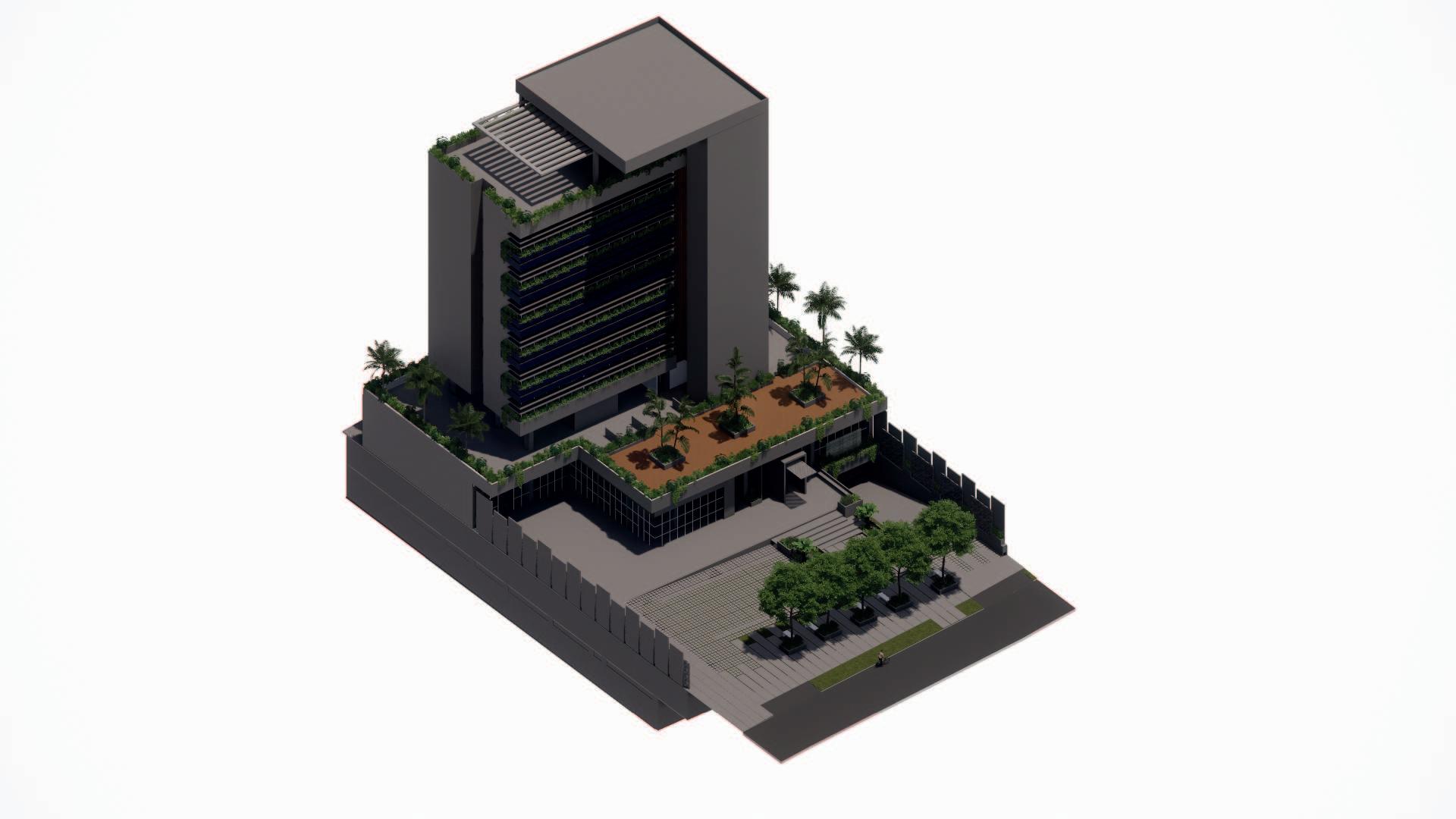

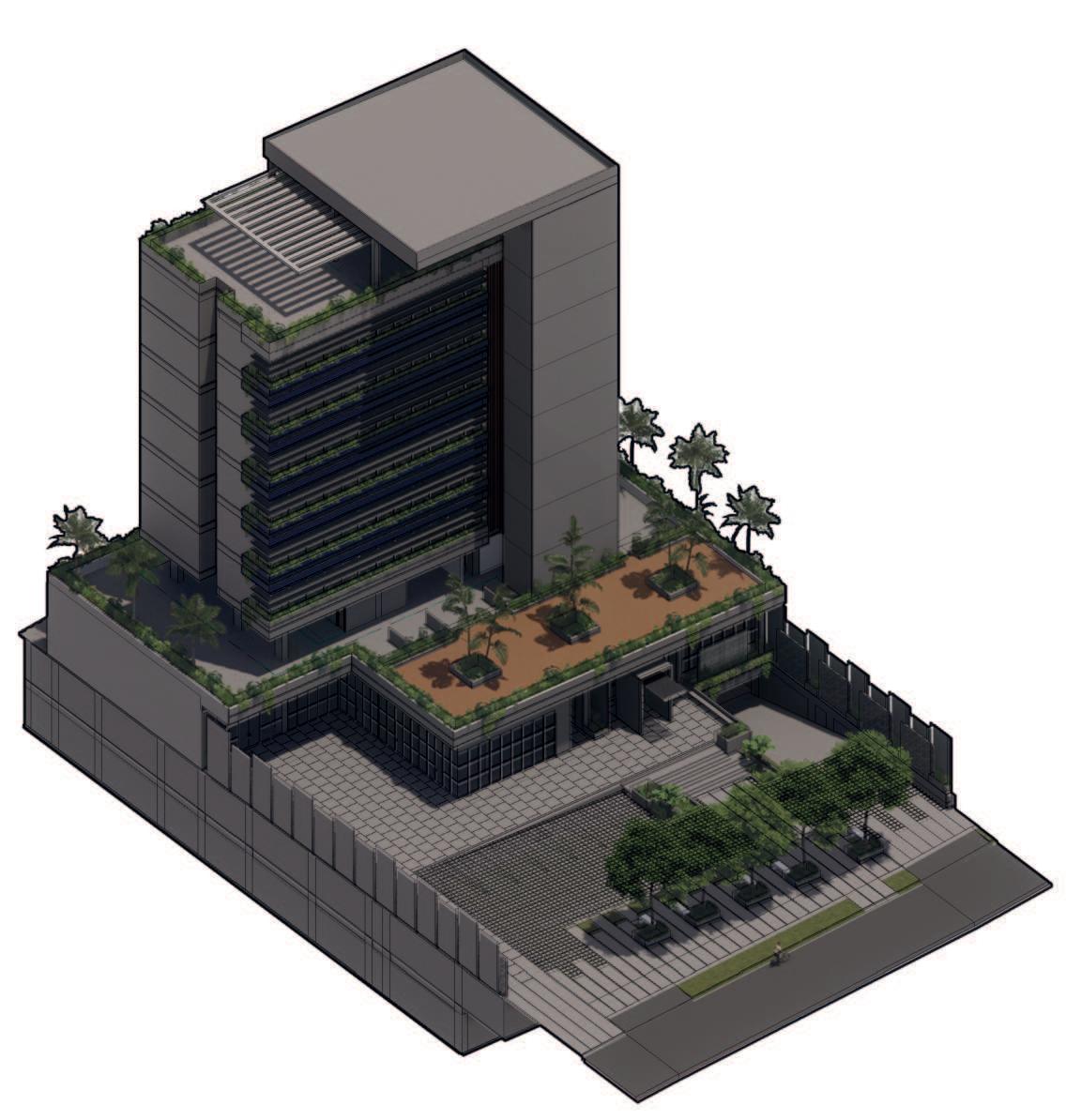

Noreste Volumetria Final
Con fines de funcionamiento realizan adiciones y sustracciones de ·reas, tienendo en cuenta la lectura el edificio y su estetica.
BIOCLIMATICAS
Brechss de Confort

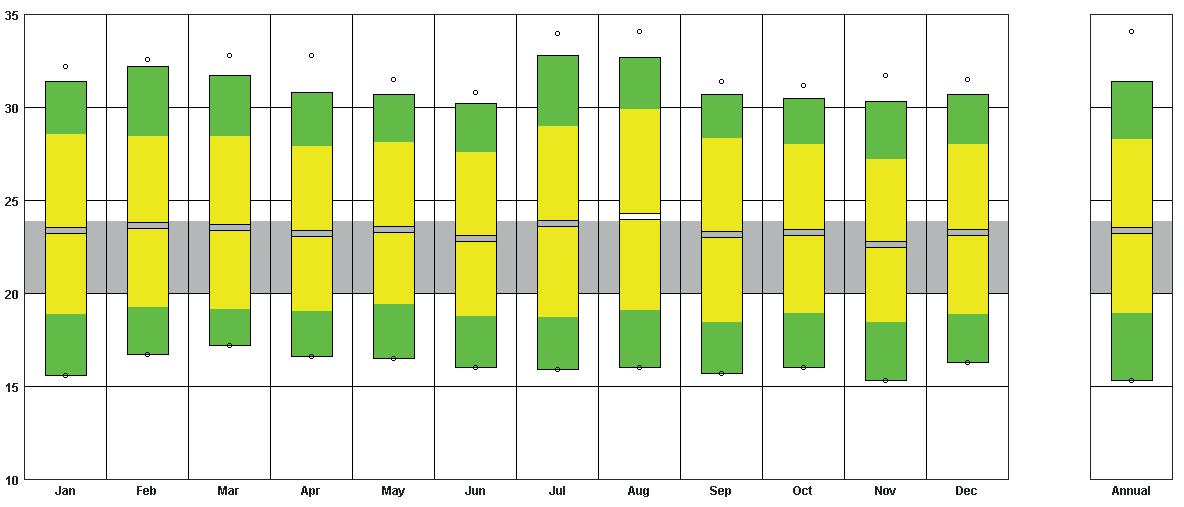

Temperatura - Cali / Alfonso Bonill, Valle, COL
m·s alta
m·s baja
Zona de confort
Gr·fica tomada de Climate Consultant
La temperatura promedio en Cali es de 24 C y el rango de confort oscila entre los 20 C y 24 C, esto garantiza que durante la mayorÌa de los meses del aÒo, las personas se encuentran en confort tÈrmico.
IluminaciÛn - Cali / Alfonso Bonill, Valle, COL

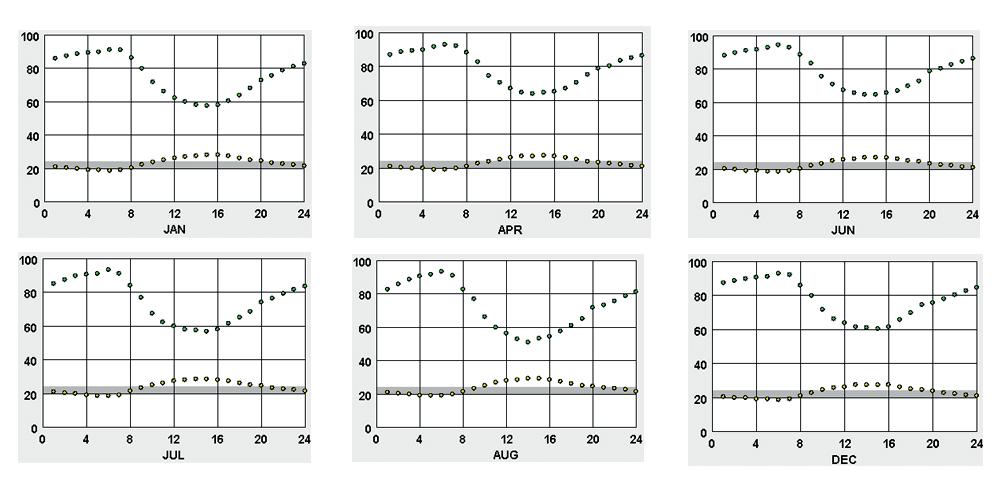

Humedad relativa y bulbo seco - Cali / Alfonso Bonill, Valle, COL

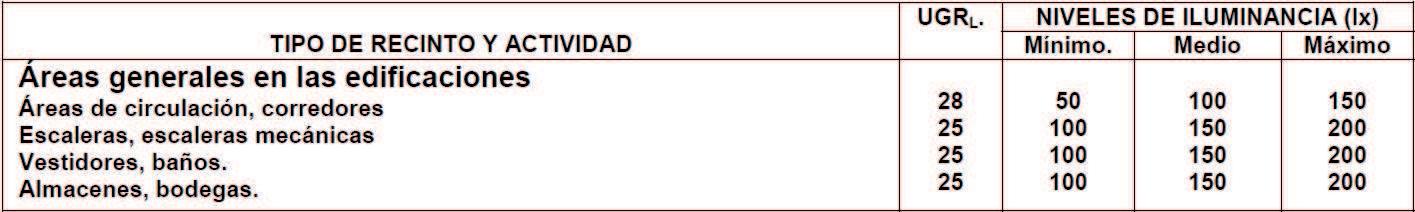

Gr·fica tomada de ResoluciÛn 180540 del 2010 - Anexo General del Reglamento TÈcnico de IluminaciÛn y Alumbrado P˙blico
Gr·fica tomada de Climate Consultant
La humedad relativa permanece casi constante dentro de una franja de 20% y 40%, el bulbo seco presenta variaciones de manera progresiva a medida que avanzan los meses, desde enero hasta diciembre No obstante, el rango de confort se establece por debajo de 30% teniendo en cuenta la relaciÛn con la temperatura promedio de 24 C y su efecto que genera una sensaciÛn tÈrmica m·s calurosa si estas variables aumentan.

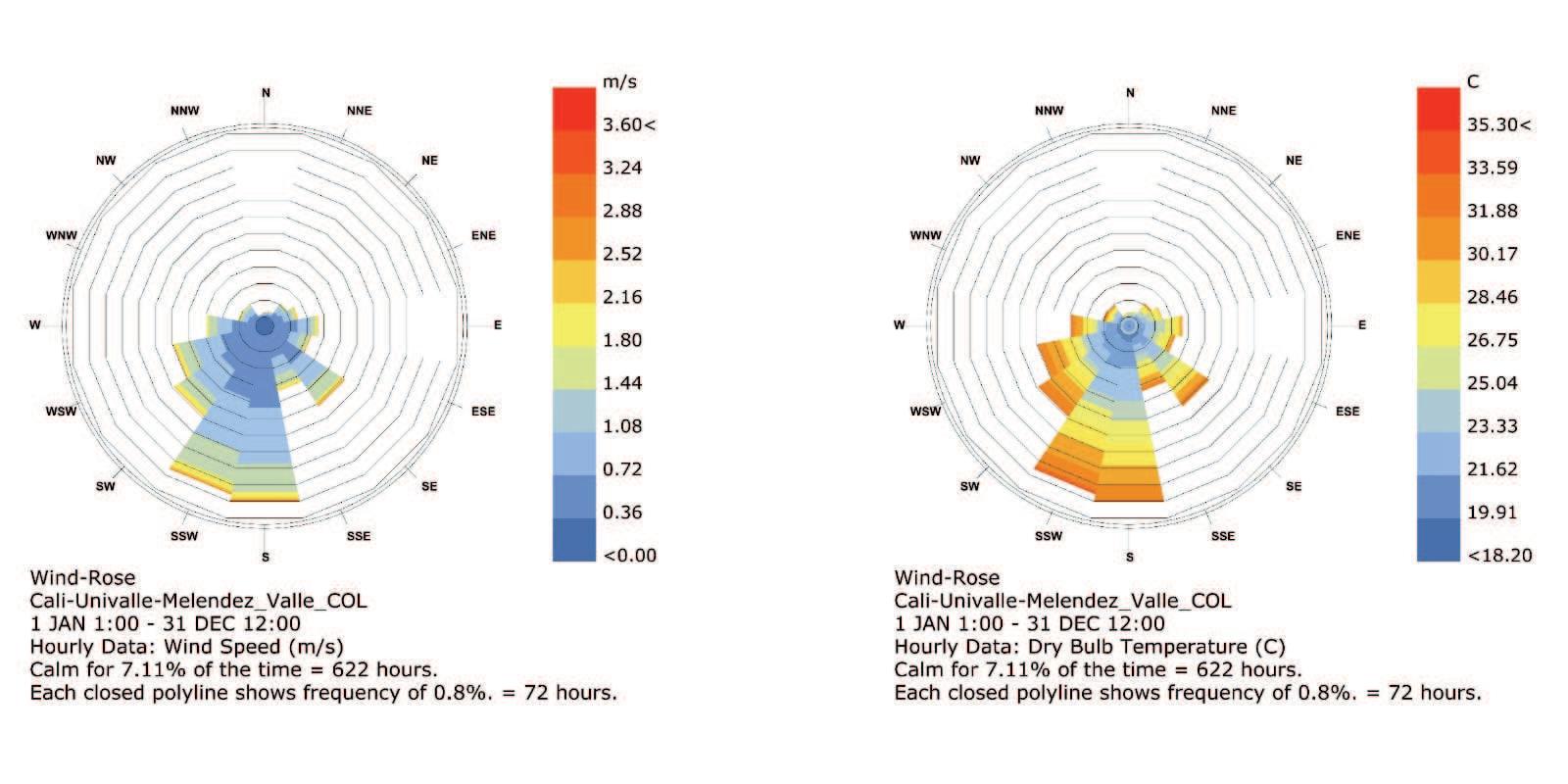

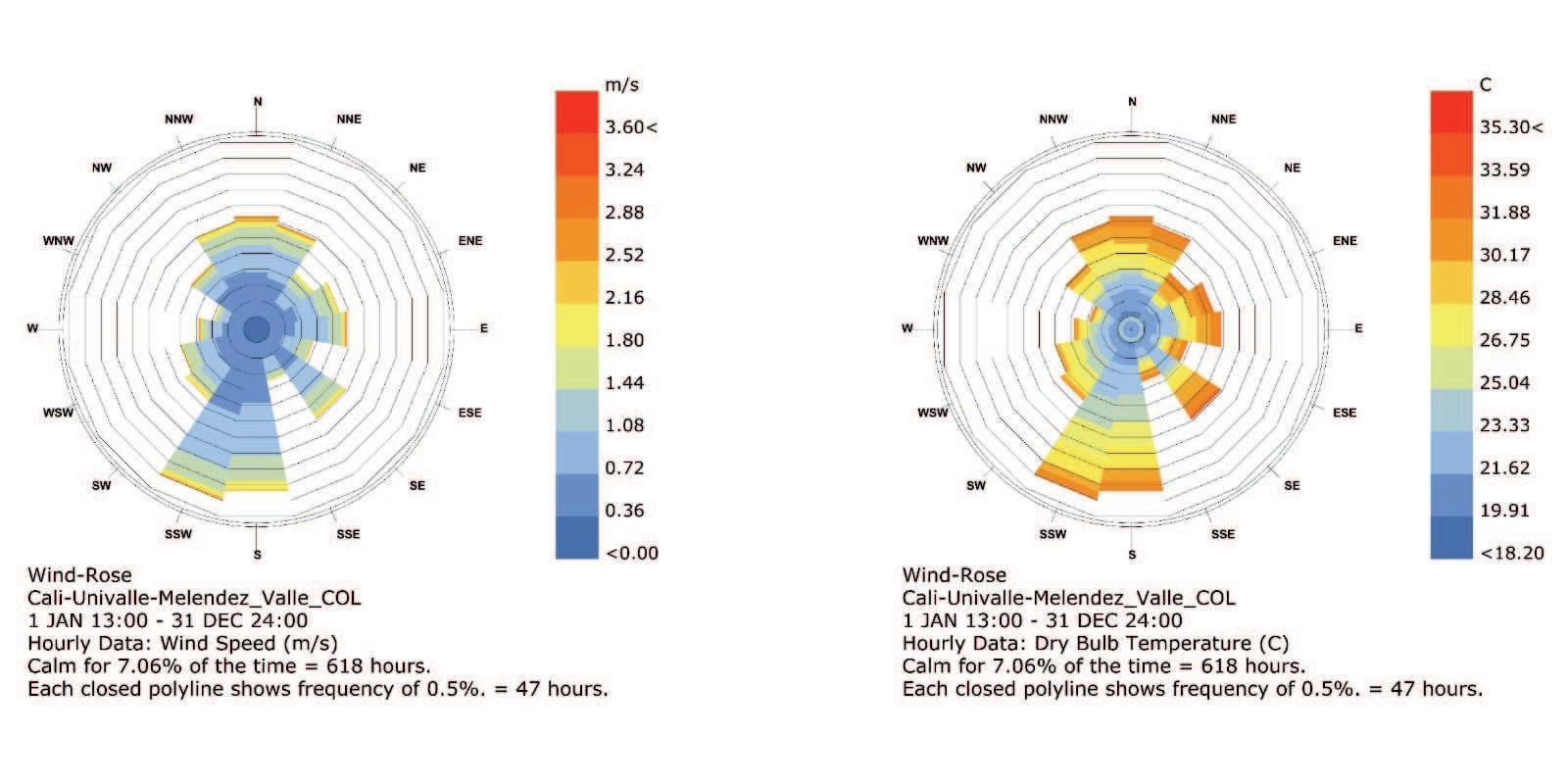

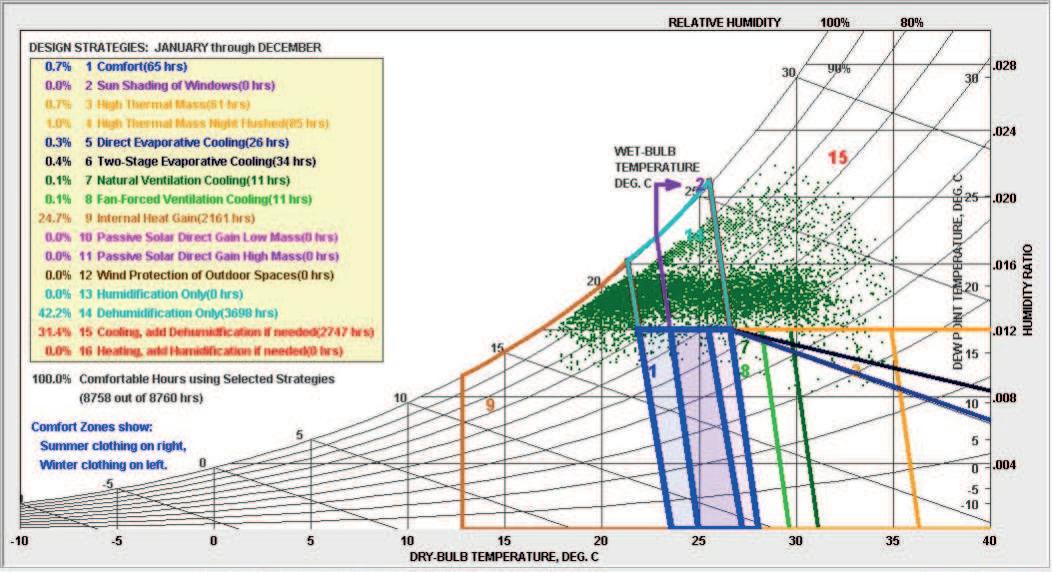

Velocidad del viento- Cali / Alfonso Bonill, Valle, COL Carta PsicometrÌca
Al ser las oficinas, el principal uso del edificio, es necesario mantener bastante iluminaciÛn que le permita a las personas realizar sus actividades. Se establece el rango de confort lumÌnico en pasillos y baÒos, entre 100 y 150 luxes; mientras que en oficinas es necesario mantener al menos 500 luxes; esto se logra por medio del cerramiento y las superficies reflectantes que se utilizan en el proyecto.

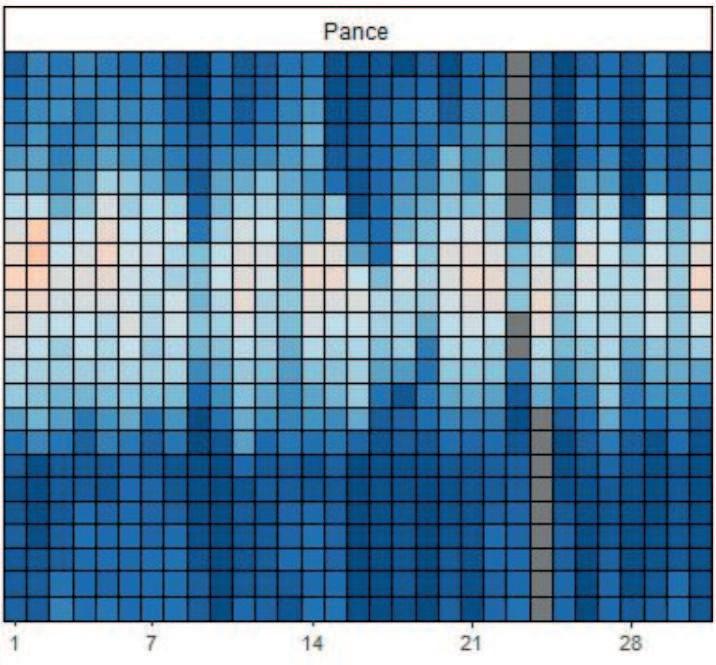

Gr·ficas tomadas de Tesis Luis cuadros (2023)

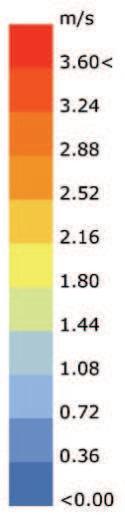

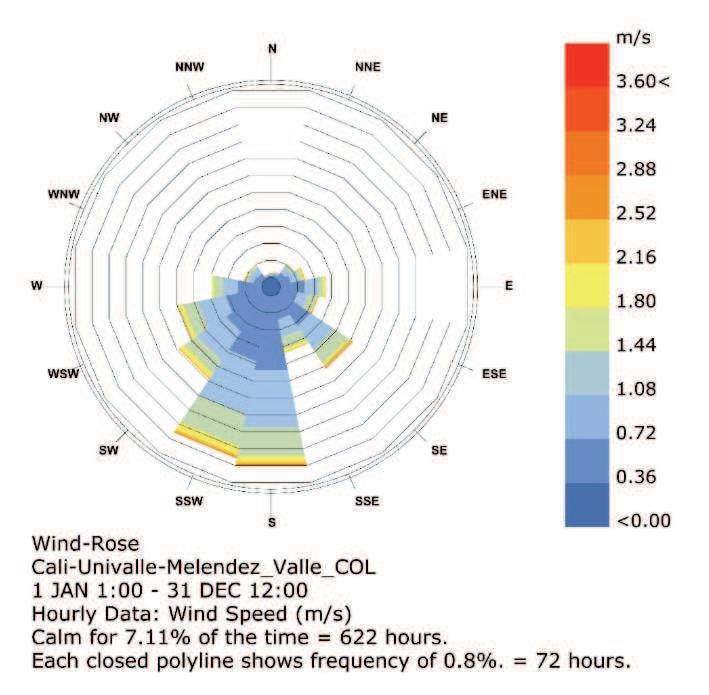

Mientras que los vientos del horario de la madrugada y la maÒana provienen en su mayorÌa del suroeste, con una velocidad promedio de 1.08; los vientos de la tarde y noche tambiÈn provienen del norte, aunque tienen menor velocidad. Tanto en el dÌa como en la noche, el rango de velocidad se encuentra entre 0.36 m/s y 1.44m/s, tomando como factor de confort 0.72 m/s.
Gr·fica tomada de Climate
A partir de la la grafica epsacios es necesario matener mayor al 70%
Proyecto Integral Bioclimatico II - Edificio Mixto

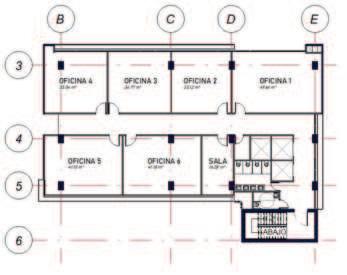

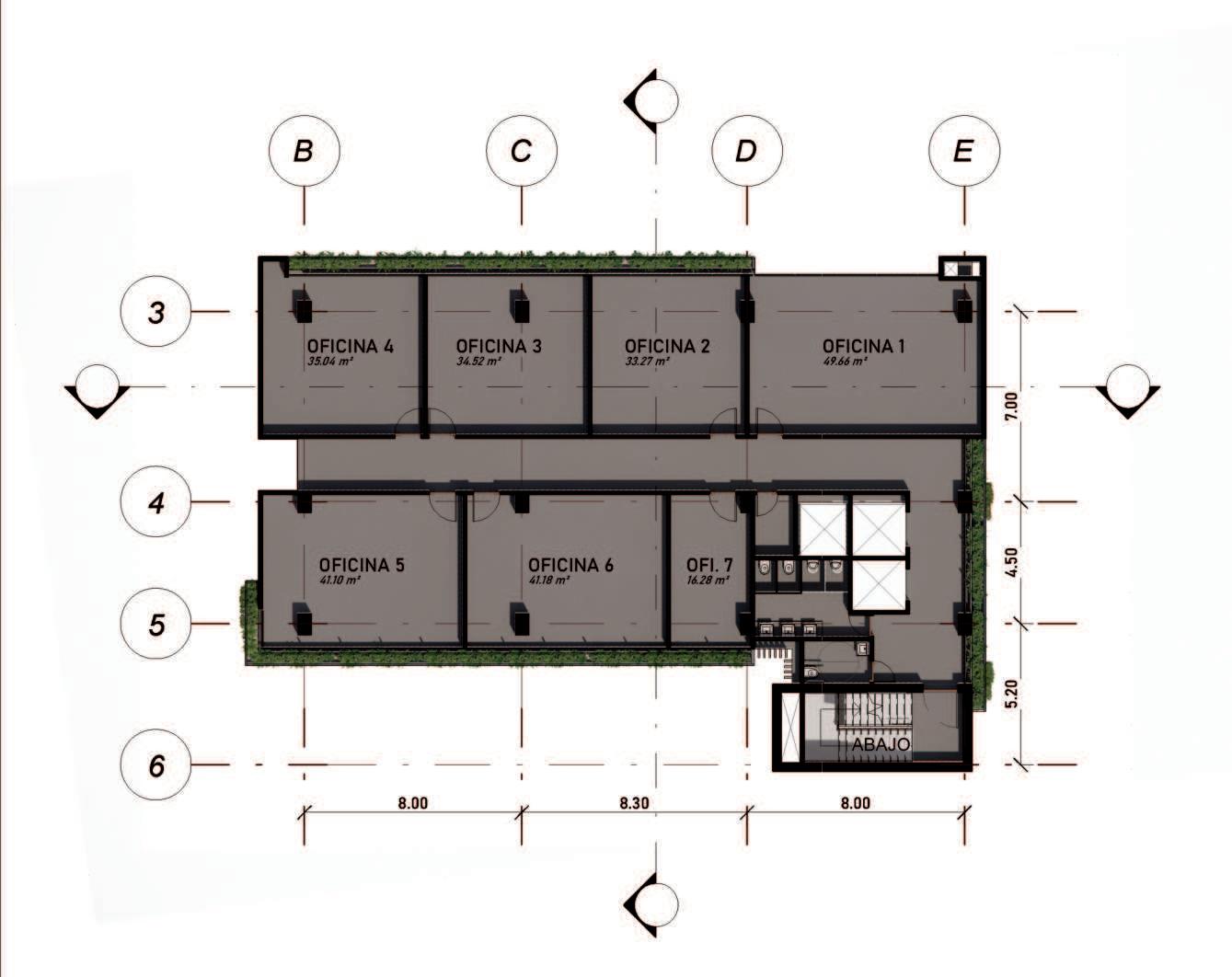

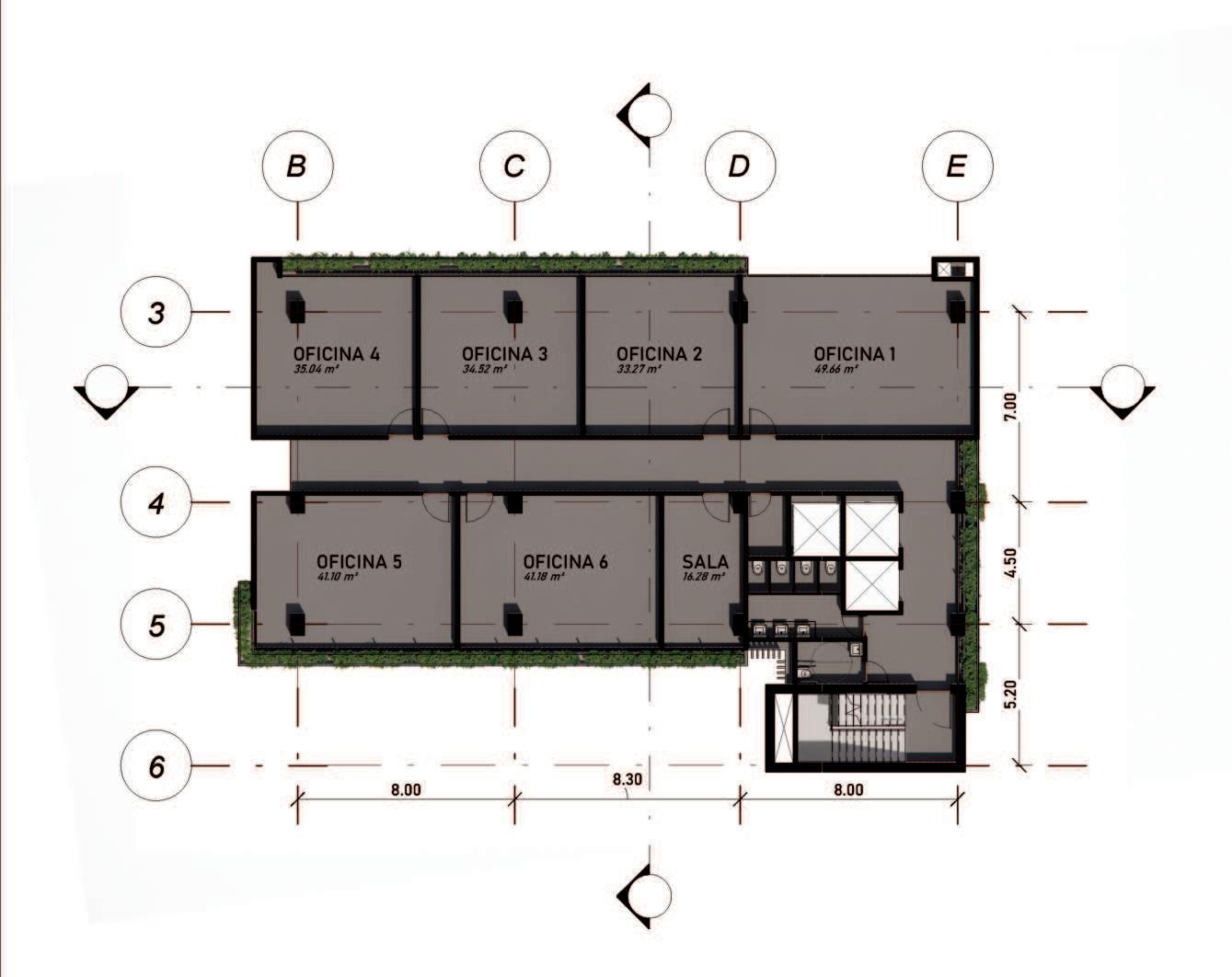

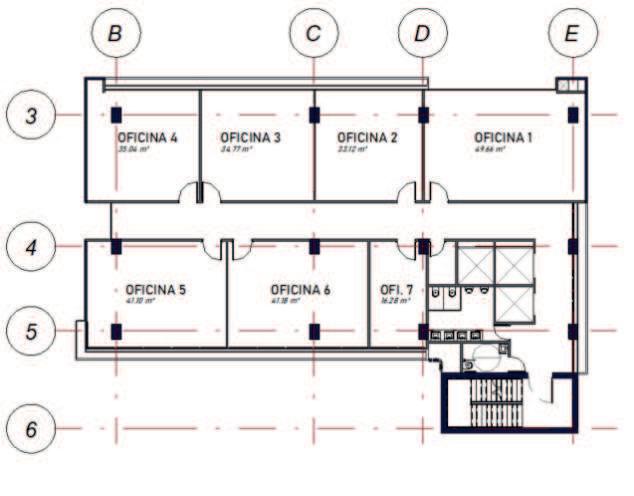

Planta 3 - Oficinas Tipo 1 ESC. 1:200
Planta 4 - Oficinas Tipo 2 ESC. 1:200
Planta 2 - Restaurantes ESC. 1:200
Climate Consultant
podemos determinar para mantener el confort al interior de los matener la temperatura a una de 24 C y una humedad relativa no

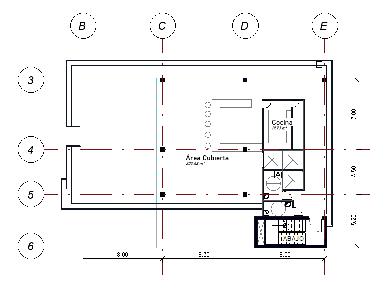

Planta 9 - Gastrobar ESC. 1:200
Estrategias Bioclimaticas
Asoleamiento IluminaciÛn Natural
Horas criticas
Insidencia
Teniendo en cuenta el analisis se plantean 2 estrategias que permitan el desarrollo de las actividades a lo largo de todo el aÒo, partiendo de un horario laboral entre las 7:00-18:00.
El uso de ventanas de piso a techo permite la entrada de una cantidad considerable de iluminaciÛn natural, considerando los elementos de protecciÛn, a su vez esto reduciendo el uso de iluminaciÛn artificial y ahorrando energia y entendiendo las brechas de confort.
VentilaciÛn
Estrategia de ventilaciÛn en oficinas
Para la entrada de los vientos y se genera la renovaciÛn de aire se implementan 2 estrategias 1. EleveciÛn de las materas y uso de rejillas en la parte inferior de la ventana
MaÒana
Board
Terminado: Liso
Color: Blanco
* Recubrimiento de los pasillos para permitir el rebote de la luz a lo largo del pasillo
Los espacios que m·s necesitan iluminaciÛn se ubican en los bordes, delando en el centro el espacio de circulaciÛn donde se utlizan materiales claros y lisos para asegurar toda su extensiÛn.
Teniendo encuentra las horas criticas se proyecta sobre las planimetrias los resultados arrojados por el analisis de insidencia y radiaciÛn. Para este ejercicio se tomaran en cuenta solo el ·rea de oficinas debido a su caracter de permanencia. La ubicacciÛn de las oficinas fue pensada para tener las mejores de condiciones de confort, se abren las circulaciones a los lados este y oeste por las visuales y aislamiento

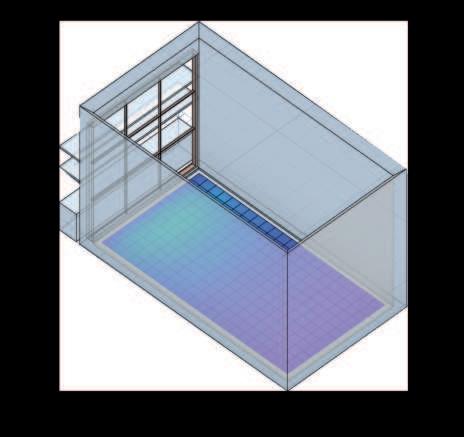

El punto cumbre de la entrada de sol para esta fachada son las 12 p.m pero solo tiene radiaciÛn de 300. Entendiendo que la oficina 1 no cuenta con el elemento de protecciÛn adicional.se puede ver como entra m·s la luz.
El punto cumbre de la entrada de sol para esta fachada son las 13 p.m llegando a una radiaciÛn de 400. Antes y Despues de esta hora se mantiene en 300 (entre 11 a.m - 14 p.m).
estrategias.
2. Usos de ventanas proyectantes
Ambas facahdas se realizan para asegurar la circulaciÛn de aire, tanto en la tarde como en la maÒana
Renovaciones de aire
Velocidad promedio del viento: 0.9 m/s
Edificiencia: 51%
Volumen del piso tipo: 1597.75 m
£rea de ingreso de aire: 32.6 m
N˙mero de renovaciones
0.9 x 32.6 x 51 x 3600 =33 1597.75 m

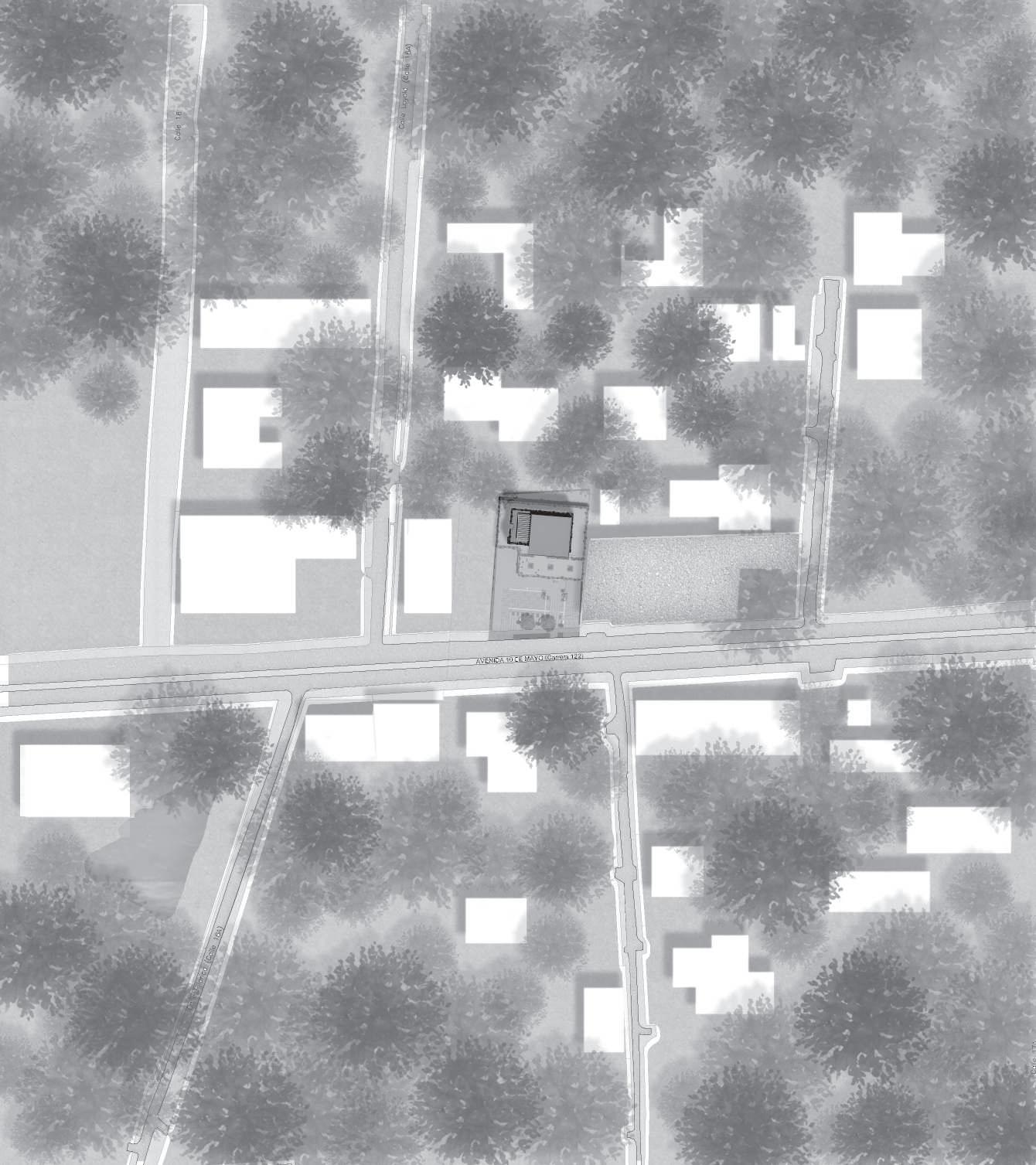

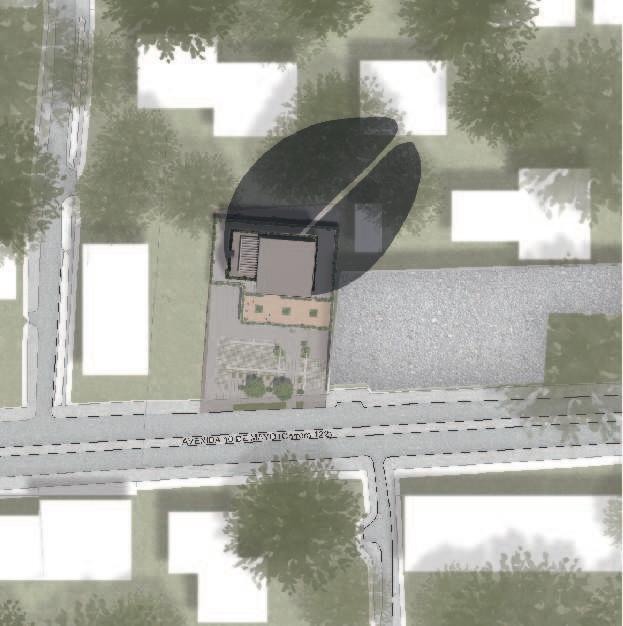

Sombra de Vientos
Genera un alto Impacto por la poca velocidad y cantidad de vientos que circulan sobre su contexto Aunque es una zona en su mayoria de edificaciones de poca altura.

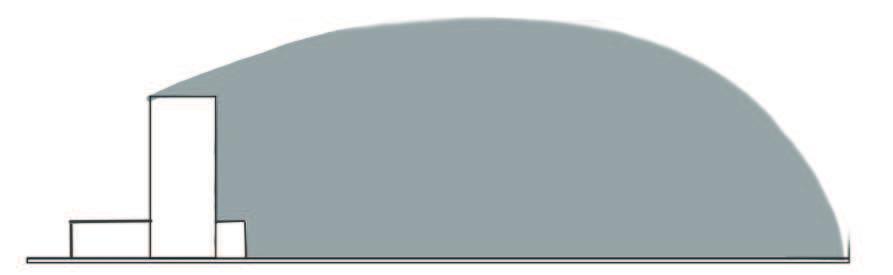

Dimensiones
Actualmente la zona esta predominada por lote con bajo indice de ocupaciÛn separando los vecinos a una distancia cosiderable por lo que afecta pocco la sombra de viento que genera.
Si se desarrollan edificios m·s cercanos se podrian ver afectados.

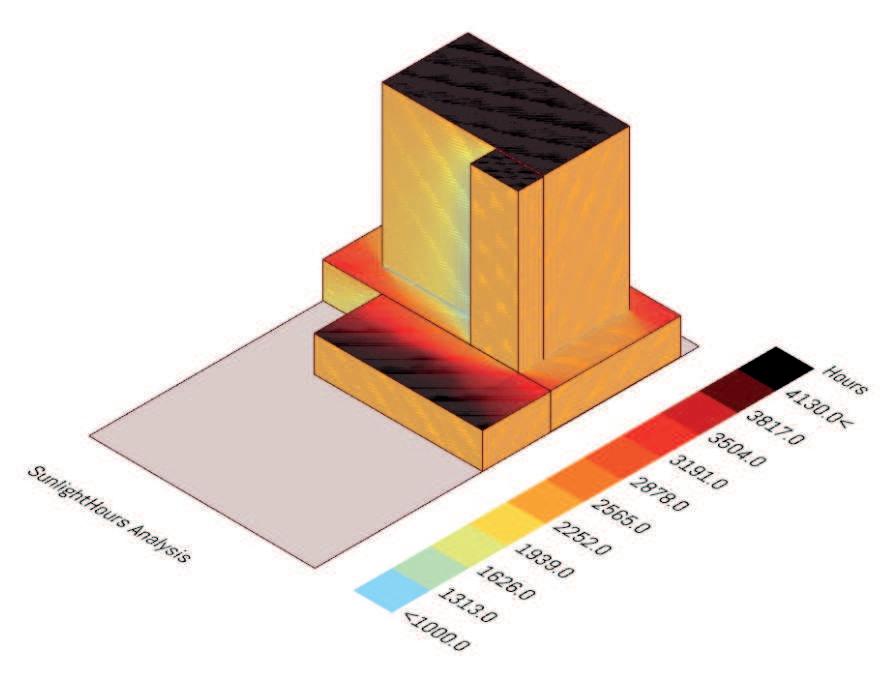

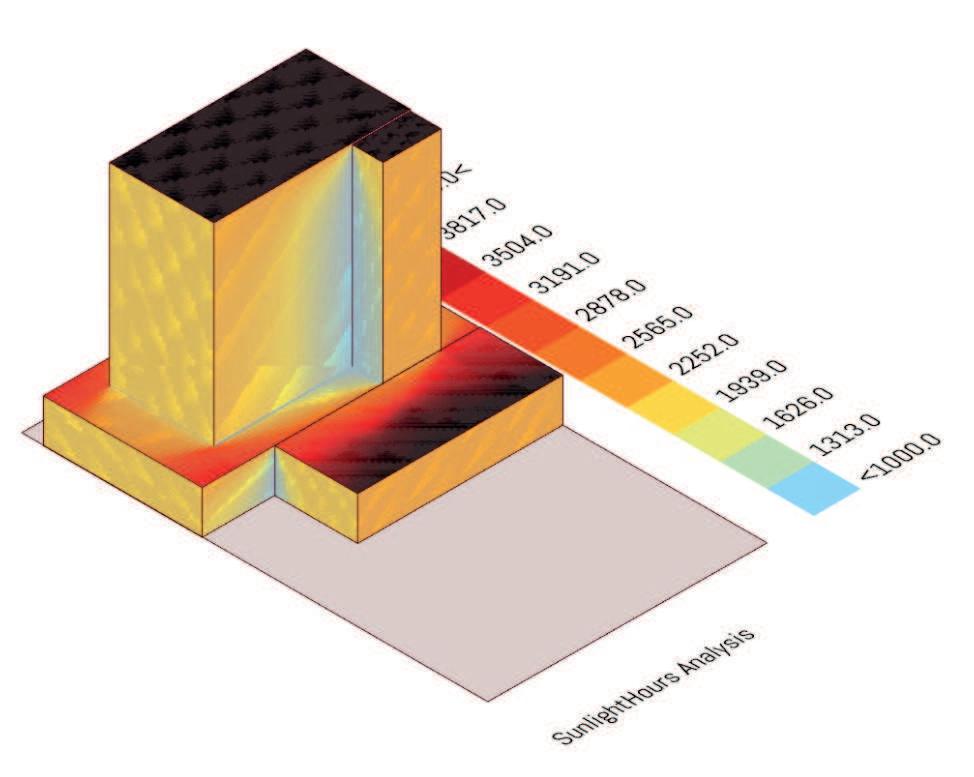

Insidencia sobre Fachada
En la simulaciÛn se puede observar como las fachadas se enunrtran totalmente expuestas a la radiaciÛn, siendo la este y la oeste m·s afectadas por la trayectoria del sol. de igual menra se observa que la facahada sur si tiene m·s afectaciÛn que la norte, aunque esta cuenta con un volumen (Escalera de emergencia) que la protege un poco m·s.
Carpinteria y Materialidad
Entendiendo la modulaciÛn de las oficinas se plantea la divisiÛn de la ventaneria a cada 1.2m y a su vez esta se encuentra fraccionada en 4 partes, 2 de rejilla y dos de ventaneria. Las dos rejillas permiten entrar y sacar la ventilaciÛn y la ventana proyectante permite la entrda de m·s flujo de viento (actividad manual que se puede hacer segun lo considere el usuario.
Todos los perfiles de la ventaneria esta hechos en aluminio, esto debido a que es un material resistente y no irradia tanto el calor que recibe del sol como otros metales

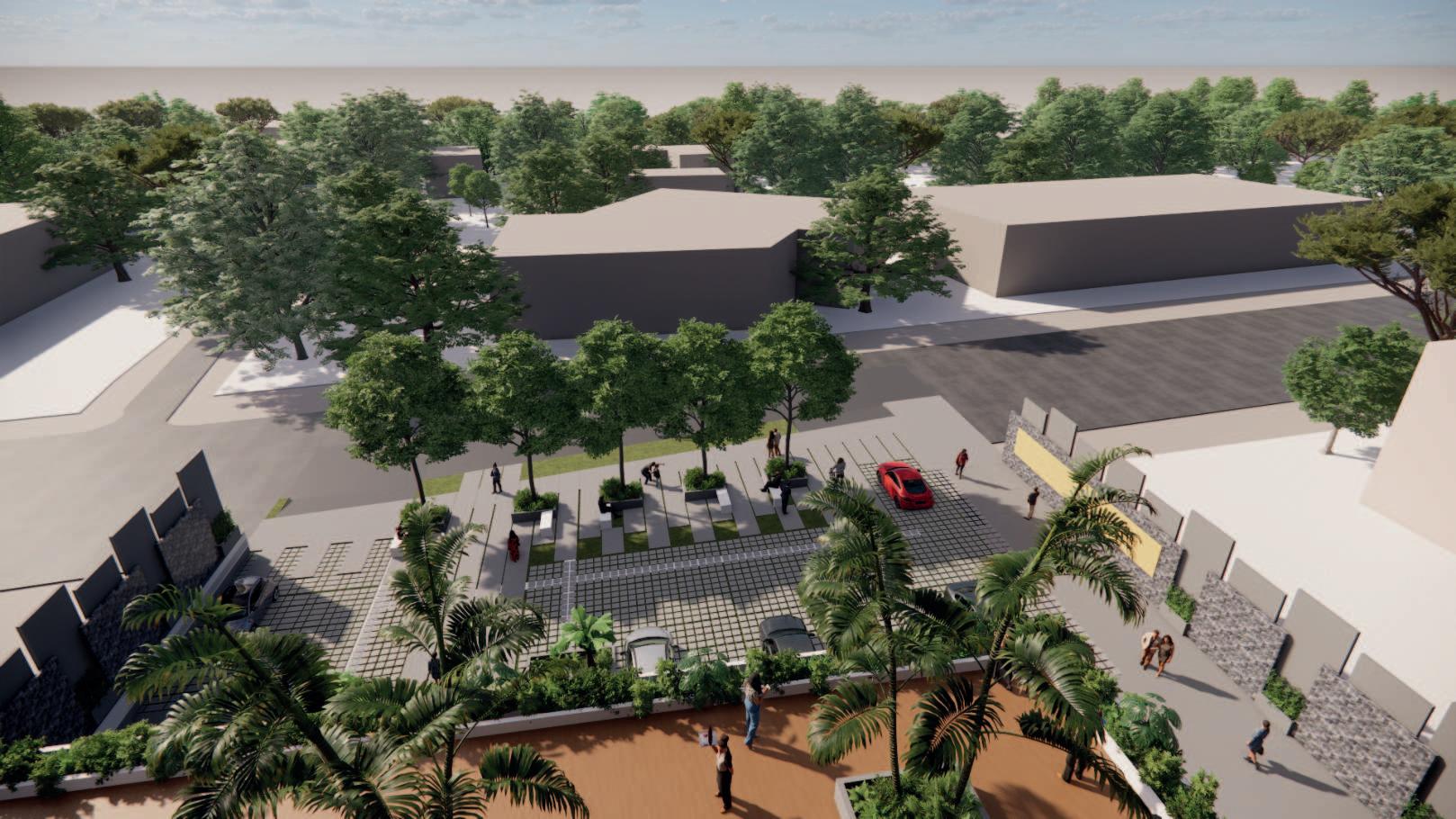

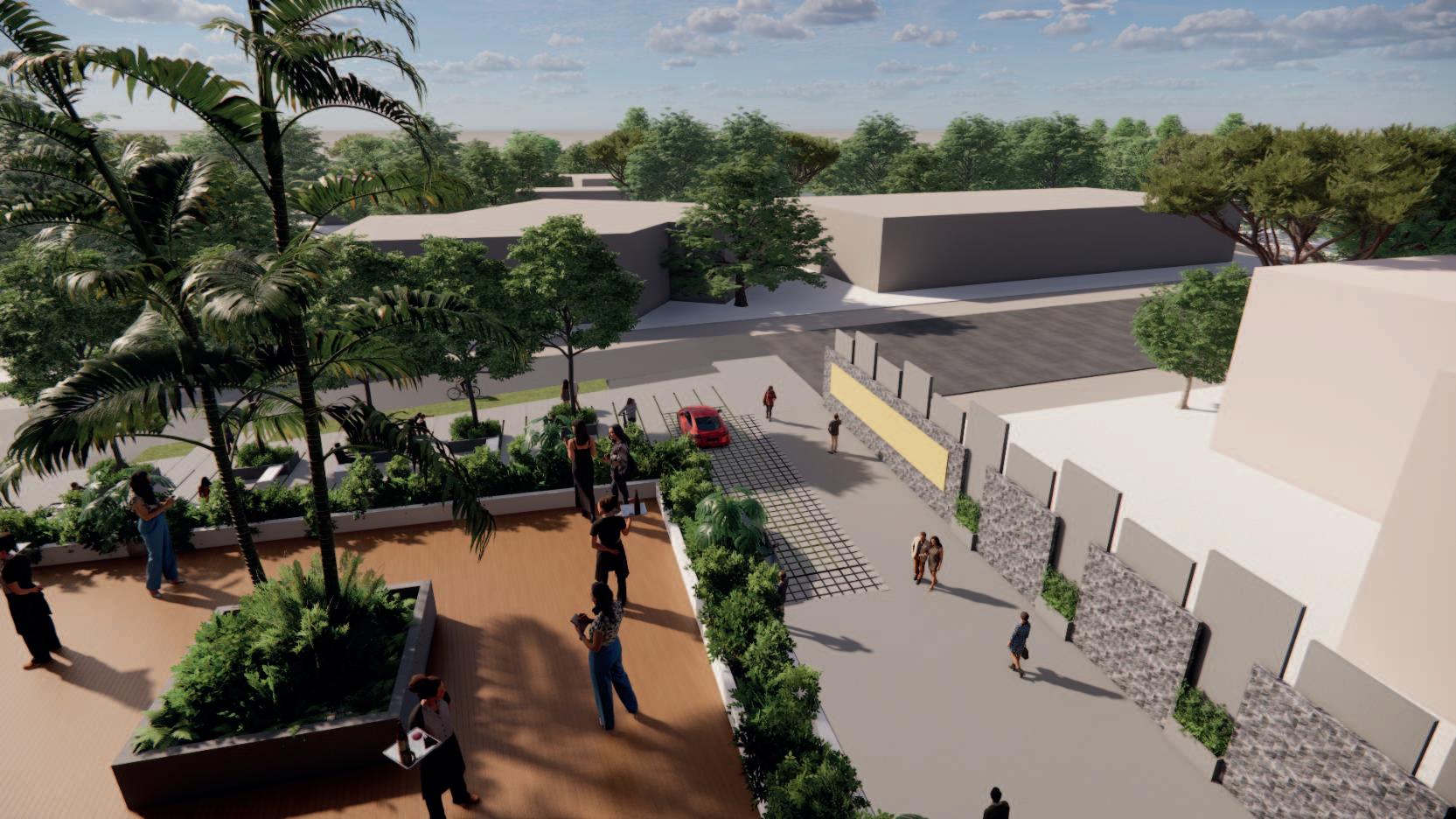

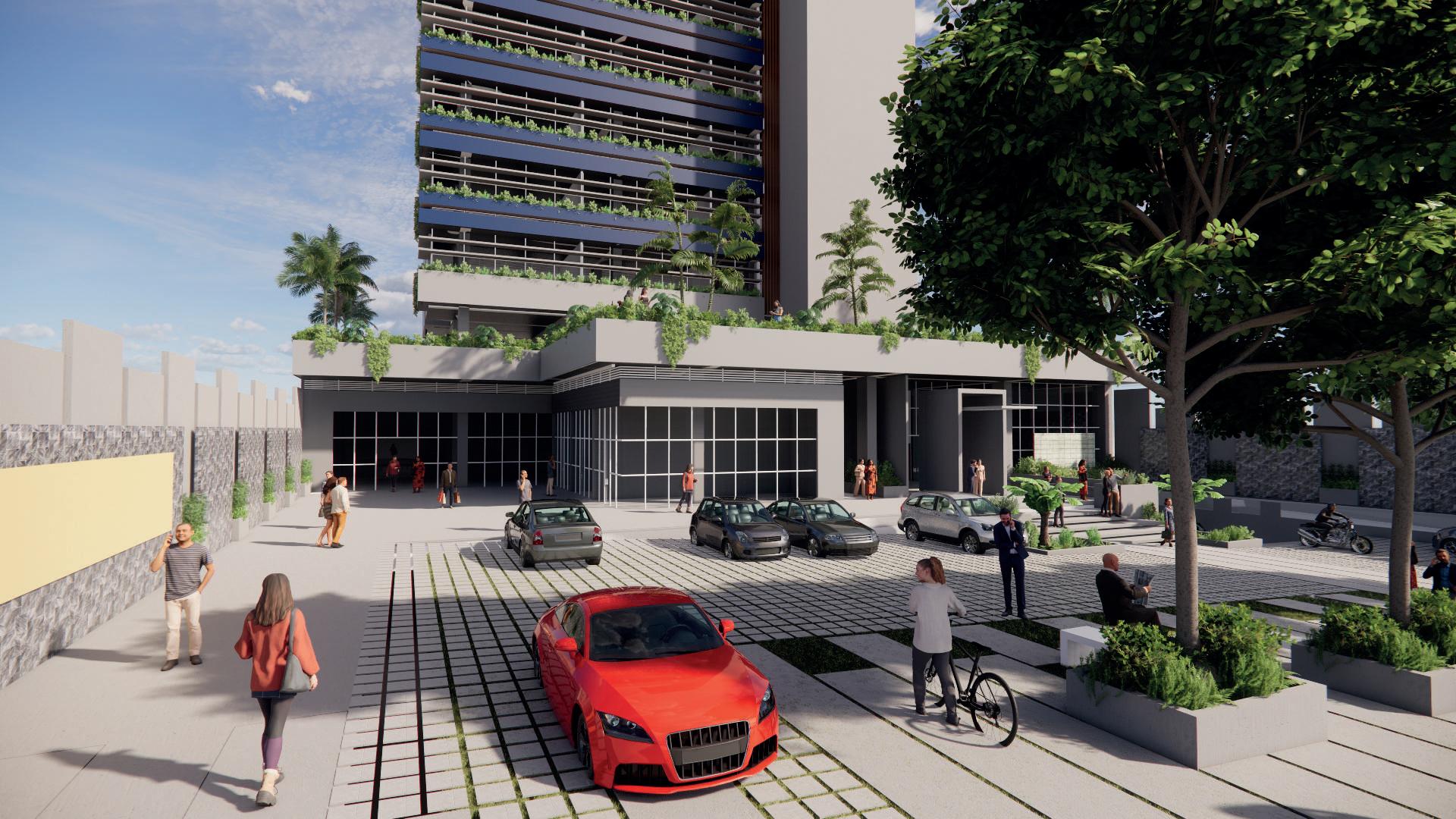

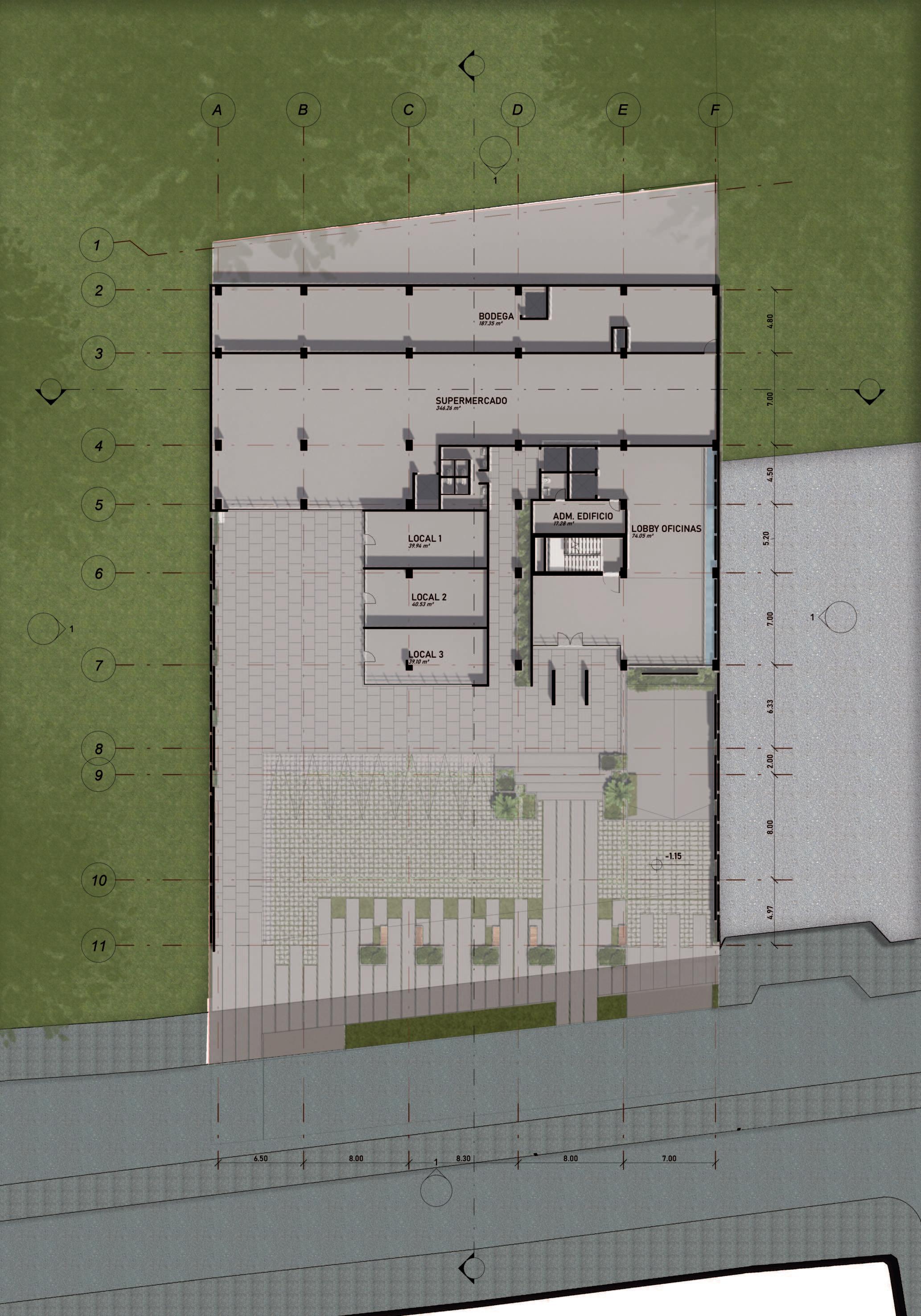

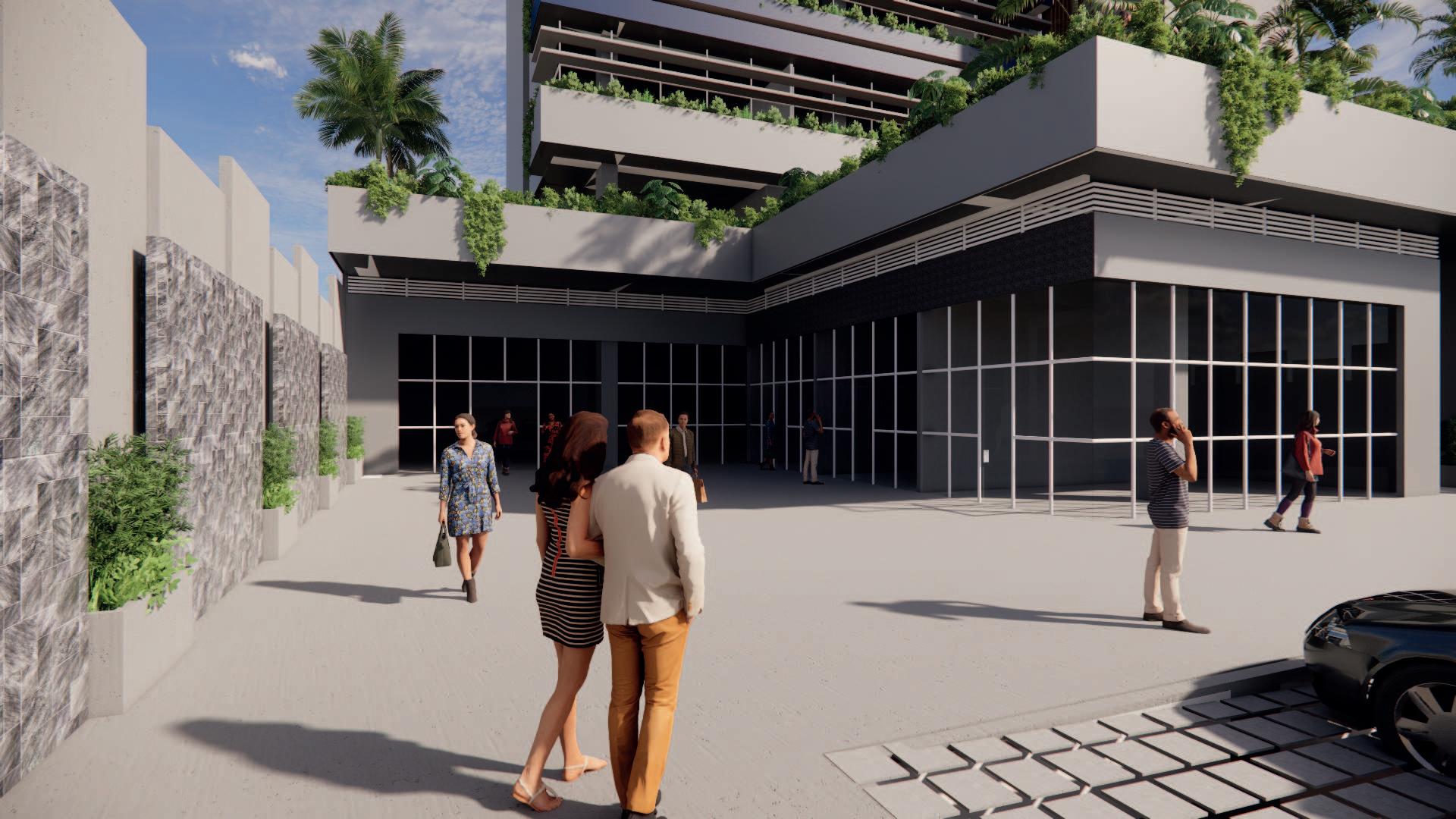

Planta P˙blica - Antejardin
Insidencia sobre superficie de parqueadero y antejardin

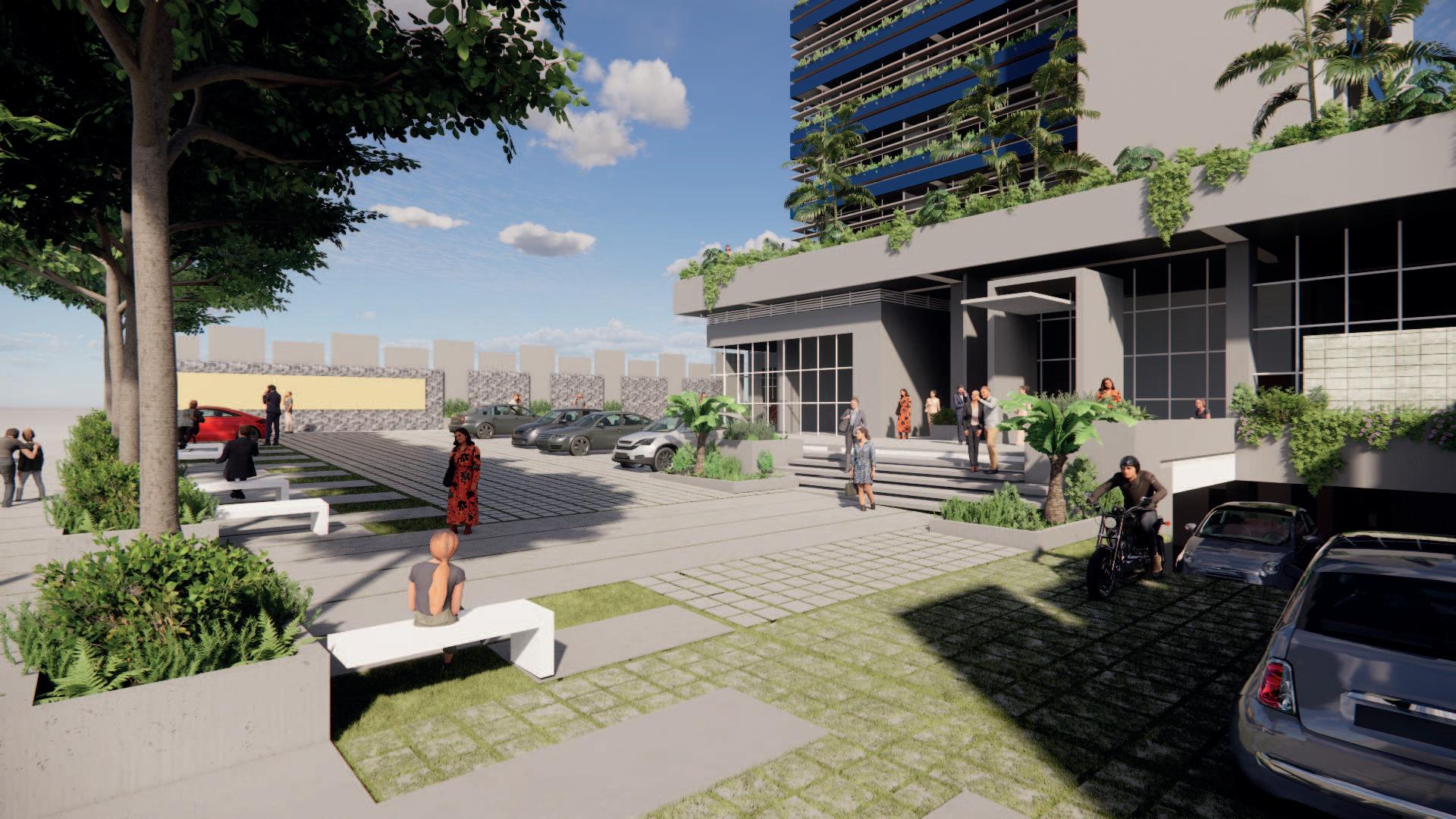

IntervenciÛn Planta P˙blica

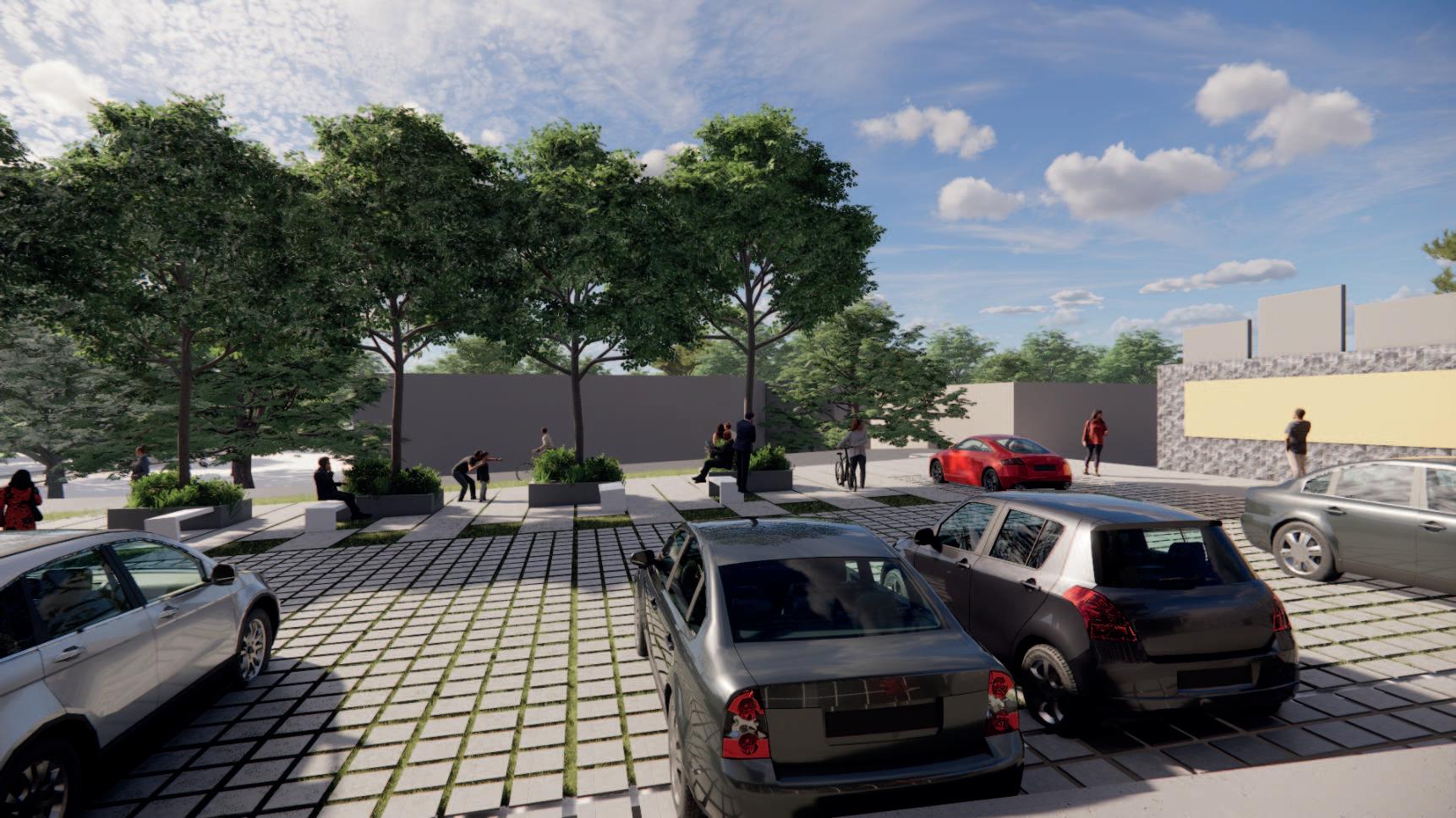

A partir de esta simulaciÛn, se toma la decisiÛn de plantear un ·rea en el antejardin que permita reducir la isla de calor por medio de vegetaciÛn. Ademas se plantea el parqueadero como una superfcie semiblanda, la cual se integra a la modulaciÛn de los otros pisos (acceso y anden)
Materialidad
Adoquin de concreto - Cuadrado
Permite tener una superficie porosadejando respirara la losa inferior.
Adoquin de concreto - Rectangulo
£demas de funcionar como entramado de union entre el anden y el parqueadero las dilataciones entre cada placa permiten el crecimiento de zona verde. Rediciendo el ·rea de afectaciÛn.
Adoquin de concreto - Semipermeable
Este entranado le permite al parqueadero tener una superficie menos solida sin cubierta pero reduciendo el calor que podria roducir el asfalto.

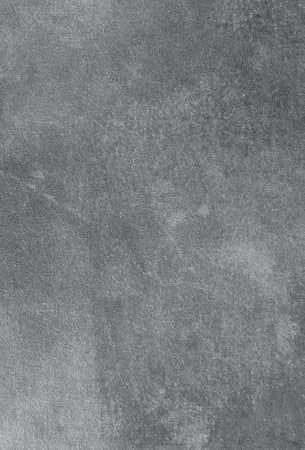

Pizarra- Muros laterales
Material natural que le brinda a los laterales de cerramiento versatilidad y movimiento
Red Hidrosanitaria
Red contra incendios
RecollecciÛn aguas lluvias
Buitron Electrica

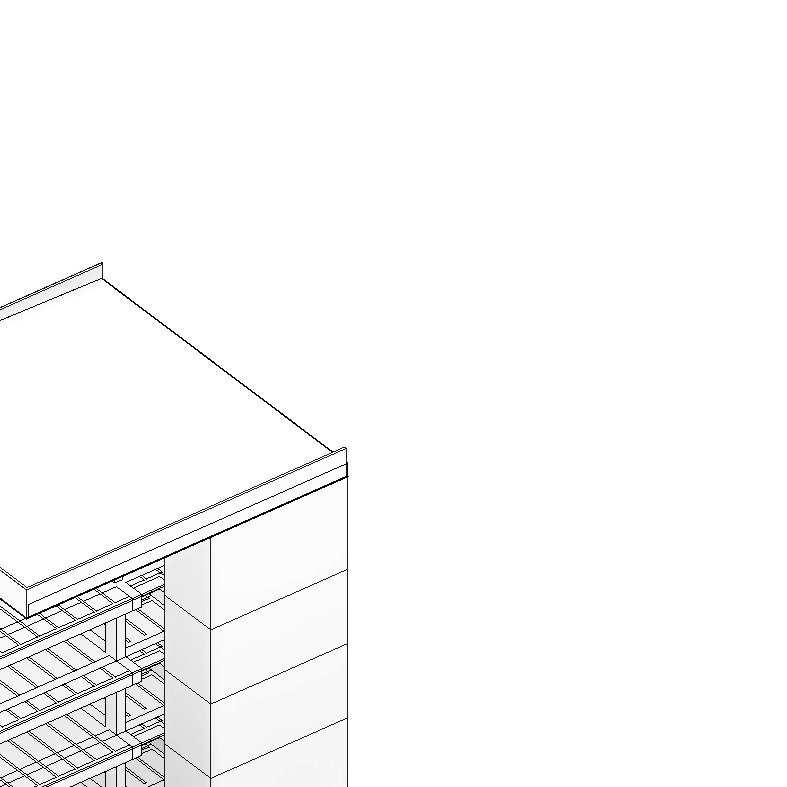

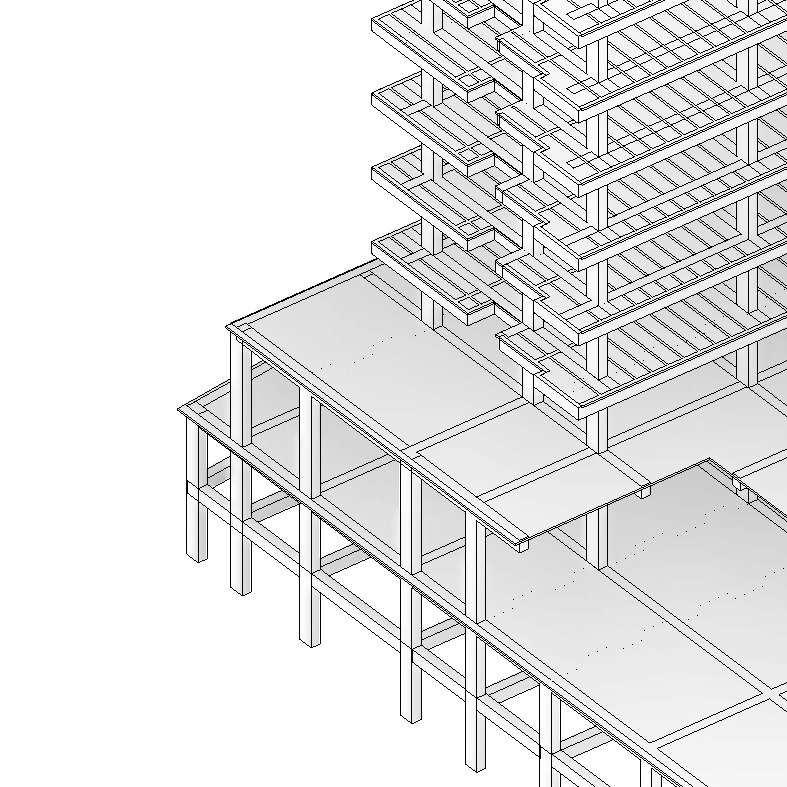

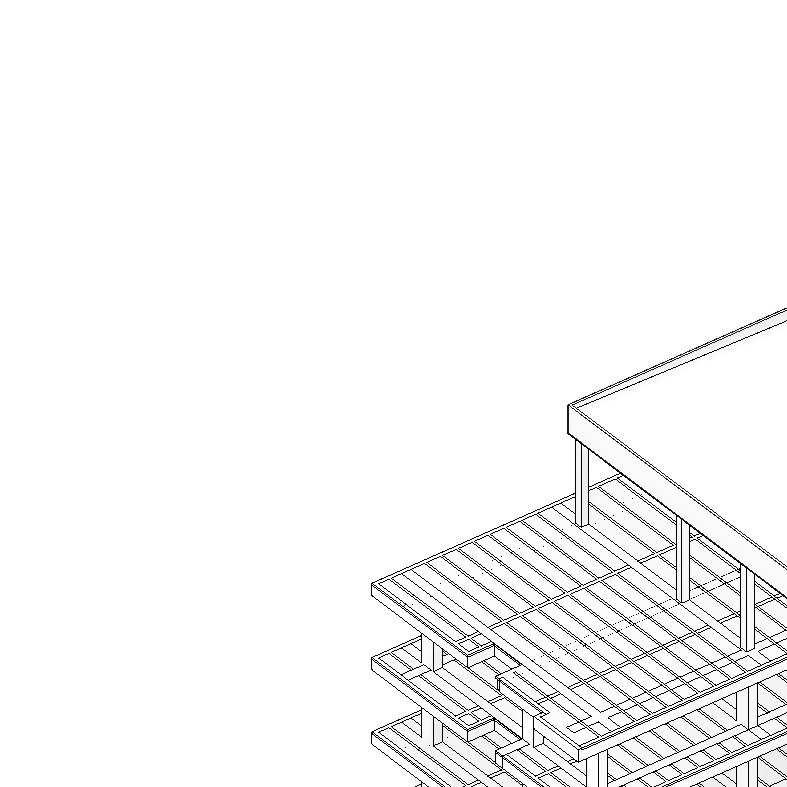

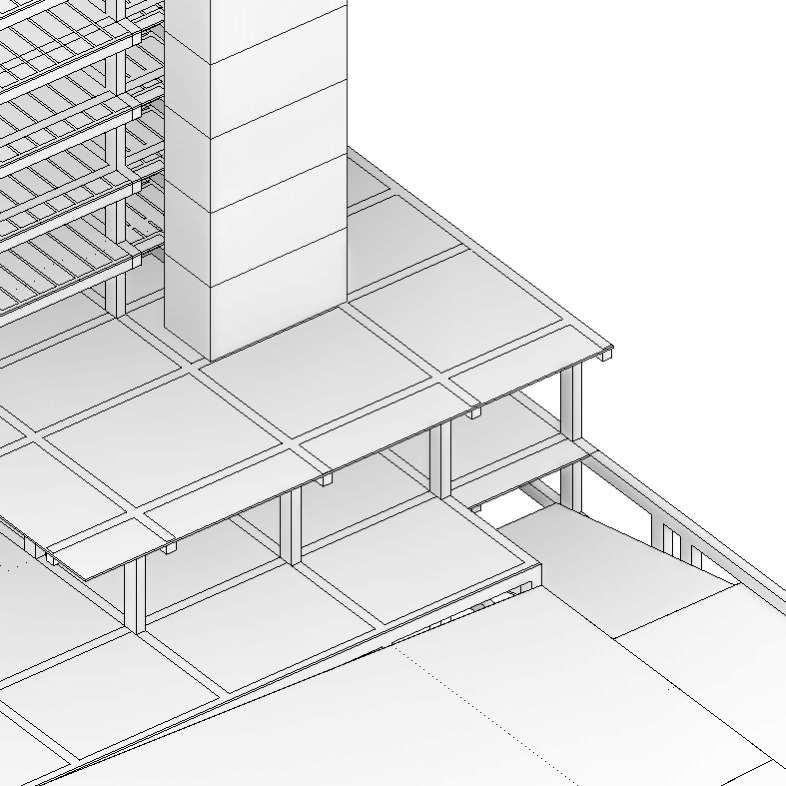

Debido a la variedad del programa fue necesario un sistema flexible pero economico que permitiera desarrollar de manera independiente el diseÒo de cada uno de los piso.
Se hace el uso de estructura liviana para la separaciÛn entre los espacios.

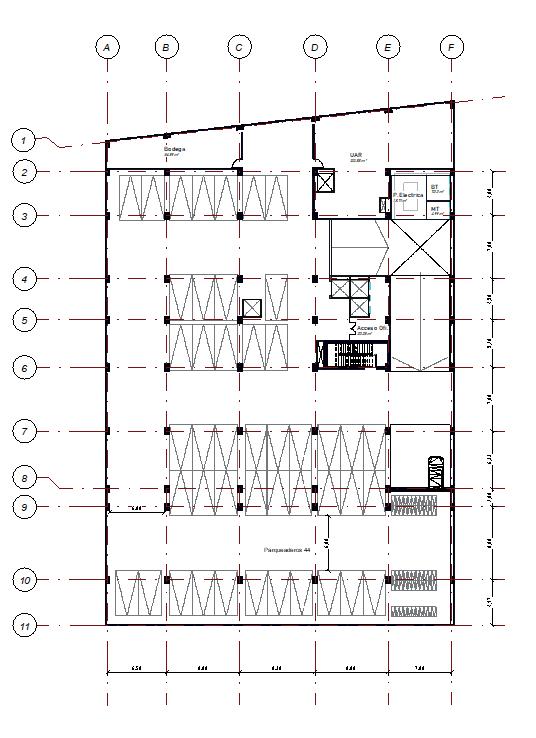

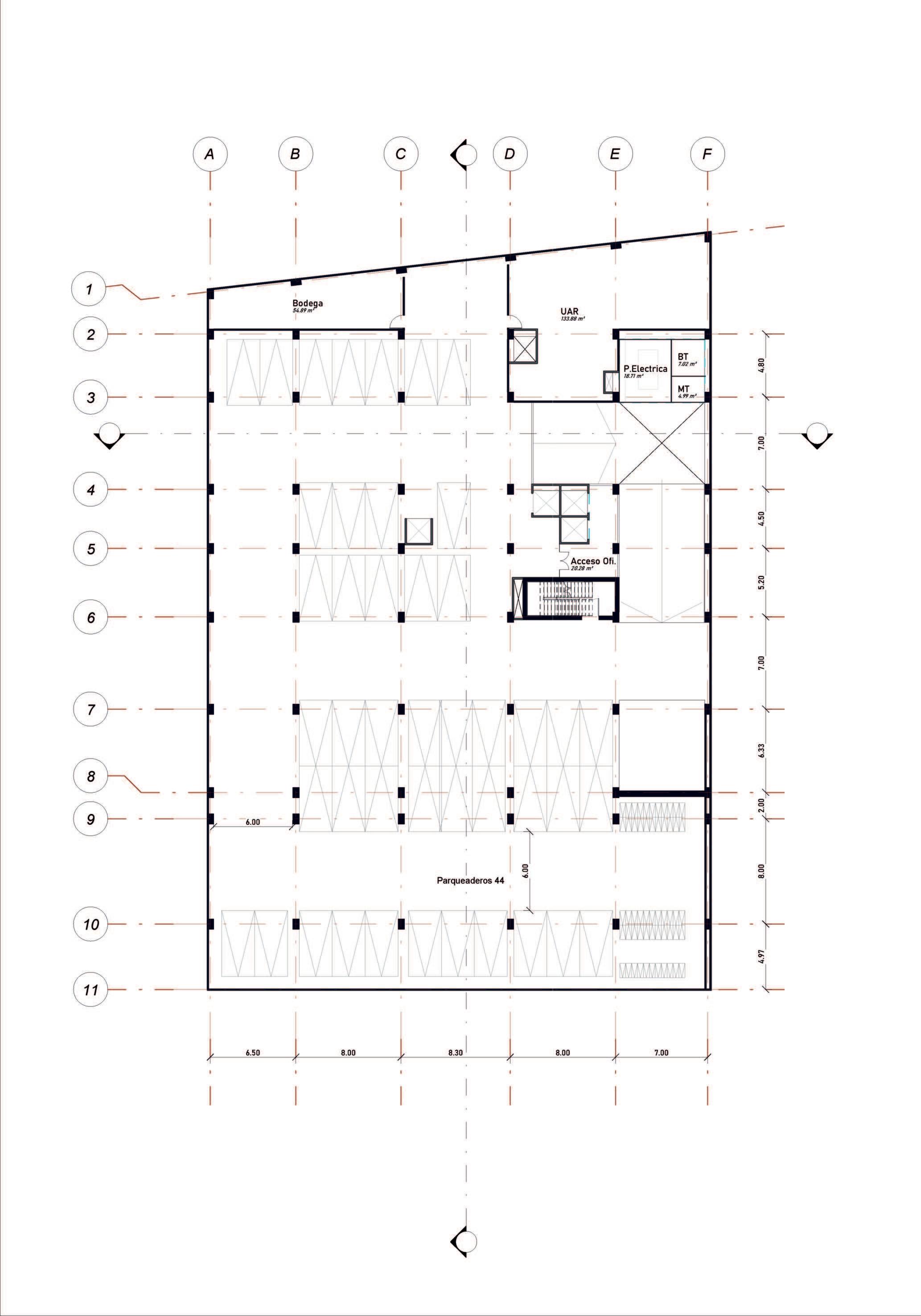

Planta S1 - Parqueadero Sotano 1
ESC. 1:200

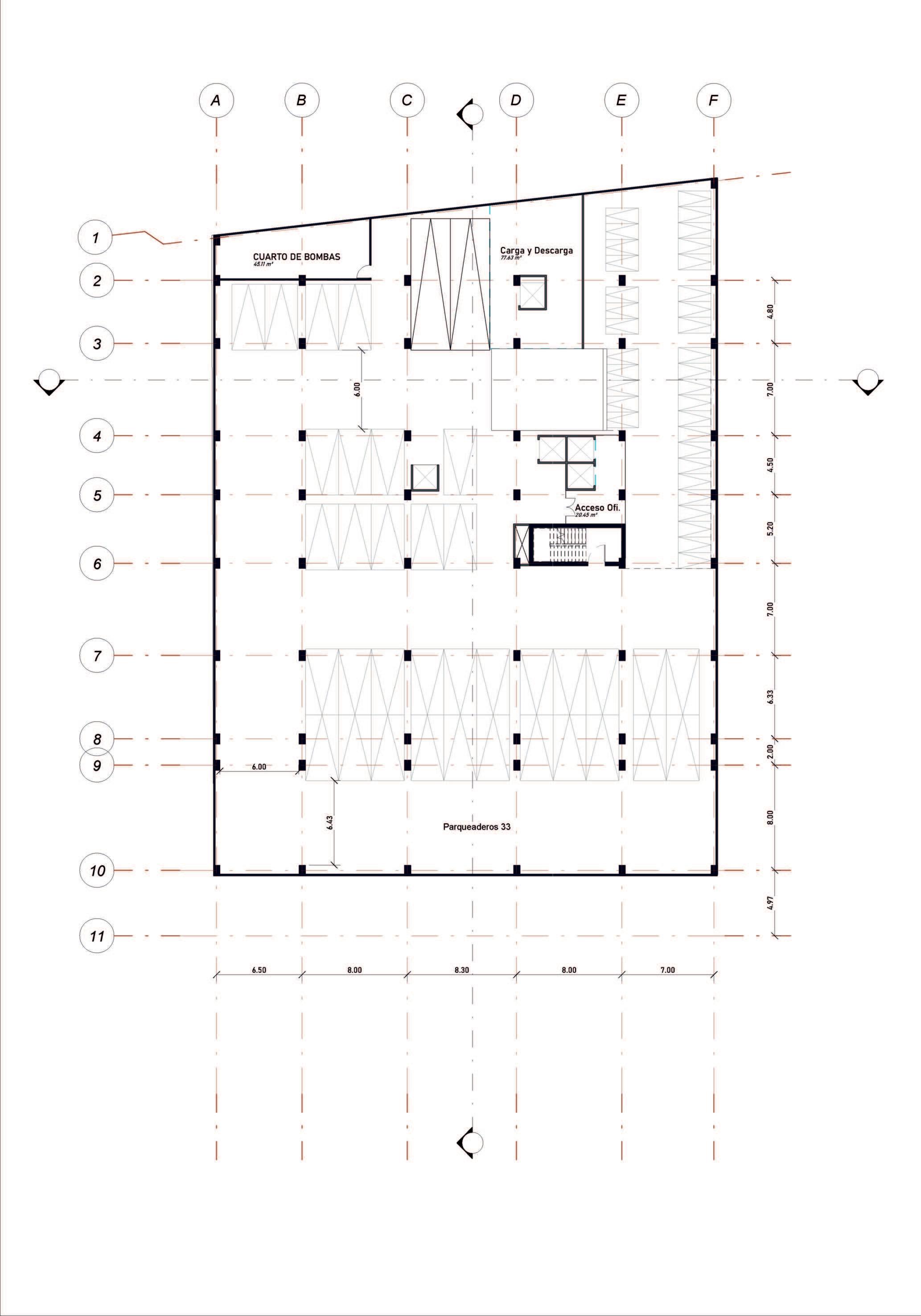

Planta S2 - Parqueadero Sotano 2
ESC. 1:200
Cuadro de £reas
CUADRO DE AREAS PROYECTO DE OFICINAS CARRERA 122#16A-61/95 CASA 90
AREA VENDIBLE - AREA CONSTRUIDA
CALCULO DE PARQUEADEROS
