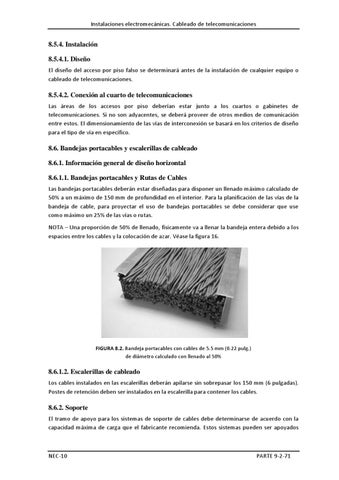

Instalaciones electromecánicas. Cableado de telecomunicaciones
8.5.4. Instalación 8.5.4.1. Diseño El diseño del acceso por piso falso se determinará antes de la instalación de cualquier equipo o cableado de telecomunicaciones.
8.5.4.2. Conexión al cuarto de telecomunicaciones Las áreas de los accesos por piso deberían estar junto a los cuartos o gabinetes de telecomunicaciones. Si no son adyacentes, se deberá proveer de otros medios de comunicación entre estos. El dimensionamiento de las vías de interconexión se basará en los criterios de diseño para el tipo de vía en específico.
8.6. Bandejas portacables y escalerillas de cableado 8.6.1. Información general de diseño horizontal 8.6.1.1. Bandejas portacables y Rutas de Cables Las bandejas portacables deberán estar diseñadas para disponer un llenado máximo calculado de 50% a un máximo de 150 mm de profundidad en el interior. Para la planificación de las vías de la bandeja de cable, para proyectar el uso de bandejas portacables se debe considerar que use como máximo un 25% de las vías o rutas. NOTA – Una proporción de 50% de llenado, físicamente va a llenar la bandeja entera debido a los espacios entre los cables y la colocación de azar. Véase la figura 16.
FIGURA 8.2. Bandeja portacables con cables de 5.5 mm (0.22 pulg.) de diámetro calculado con llenado al 50%
8.6.1.2. Escalerillas de cableado Los cables instalados en las escalerillas deberán apilarse sin sobrepasar los 150 mm (6 pulgadas). Postes de retención deben ser instalados en la escalerilla para contener los cables.
8.6.2. Soporte El tramo de apoyo para los sistemas de soporte de cables debe determinarse de acuerdo con la capacidad máxima de carga que el fabricante recomienda. Estos sistemas pueden ser apoyados
