Η ολοκλήρωση ενός κτιρίου είναι μια σύνθετη διαδικασία, που περιλαμβάνει πλήθος αποφάσεων, μελετών, σχεδίων και κανόνων κατασκευής. Πίσω από κάθε ολοκληρωμένο έργο, ανεξαρτήτως κλίμακας ή χρήσης, βρίσκεται μια αλληλουχία τεχνικών επιλογών, που καθορίζουν την ποιότητα, την αντοχή και τη λειτουργικότητά του. Η αρχιτεκτονική δεν εξαντλείται στη μορφή. Οφείλει να τεκμηριώνεται στη λεπτομέρεια. Το βιβλίο "Αρχιτεκτονική & Εφαρμογές" συγκεντρώνει κτίρια από όλο τον κόσμο, αλλά και από την Ελλάδα, με υλικό που μας παραχώρησαν οι μελετητές τους και καλύπτουν ένα ευρύ φάσμα χρήσεων: πολιτιστικά κέντρα, εκπαιδευτικά κτίρια, γραφεία, αθλητικές εγκαταστάσεις, κατοικίες. Κοινό τους χαρακτηριστικό είναι η σαφής σχέση ανάμεσα στη σύλληψη και στην κατασκευή. Τα έργα παρουσιάζονται μέσα από φωτογραφίες και σχέδια λεπτομερειών, ώστε να αποτυπώνεται όχι μόνο η τελική εικόνα, αλλά και ο τρόπος με τον οποίο αυτή επιτεύχθηκε. Σήμερα, οι απαιτήσεις για την υλοποίηση ενός κτιρίου είναι αυξημένες. Οι κανόνες προστασίας του περιβάλλοντος, η ανάγκη για ενεργειακή απόδοση, η ασφάλεια των χρηστών και των εργαζομένων, καθώς και η διασφάλιση υψηλής ποιότητας κατασκευής, καθιστούν τη μελέτη εφαρμογής αναγκαίο εργαλείο. Οι αρχιτεκτονικές, στατικές και ηλεκτρομηχανολογικές μελέτες δεν λειτουργούν αποσπασματικά, αλλά συντονίζονται σε ένα ενιαίο σύστημα τεκμηρίωσης. Εκεί καθορίζονται οι στρώσεις των δομικών στοιχείων, οι συνδέσεις φέροντος οργανισμού και κελύφους, οι λύσεις στεγανοποίησης, θερμομόνωσης και σκίασης, οι κόμβοι συναρμογής υλικών. Η λεπτομέρεια αποτελεί τον πυρήνα αυτής της προσέγγισης. Δεν είναι απλώς σχεδιαστική άσκηση, αλλά μέσο ελέγχου της κατασκευής. Μέσα από τα αναλυτικά σχέδια αποφεύγονται αστοχίες, διευκολύνεται η εργασία στο εργοτάξιο και εξασφαλίζεται η ποιότητα του τελικού αποτελέσματος. Η τεχνολογία δεν αντιμετωπίζεται ως πρόσθετο στοιχείο, αλλά ως αναπόσπαστο μέρος της αρχιτεκτονικής σύνθεσης. Οι φωτογραφίες των έργων αποκαλύπτουν τη σχέση τους με το τοπίο ή τον αστικό ιστό, τη διαχείριση του φωτός, την υλικότητα των επιφανειών. Τα σχέδια λεπτομερειών, παράλληλα, τεκμηριώνουν τη λογική της κατασκευής και τον τρόπο με τον οποίο οι ιδέες μετατρέπονται σε υλοποιημένο έργο. Η αντιπαραβολή εικόνας και σχεδίου αναδεικνύει τη συνέχεια μεταξύ θεωρίας και πράξης. Με την έκδοση αυτή επιδιώκεται η ανάδειξη παραδειγμάτων, που συνδυάζουν αρχιτεκτονική σκέψη και τεχνολογική αρτιότητα. Το βιβλίο φιλοδοξεί να αποτελέσει ένα χρήσιμο εργαλείο για αρχιτέκτονες, μηχανικούς και μελετητές, αλλά και μια τεκμηριωμένη καταγραφή της σύγχρονης διεθνούς εμπειρίας. Η αρχιτεκτονική και η τεχνολογία παρουσιάζονται ως δύο αλληλένδετες έννοιες, που μόνο μέσα από τη συνεργασία τους μπορούν να παράγουν κτίρια με ουσιαστική ποιότητα και διαχρονική αξία.

Δήμητρα Τσιώρα - Παπαϊωάννου Αρχιτέκτονας, Διεύθυνση Σύνταξης ΚΤΙΡΙΟ

7

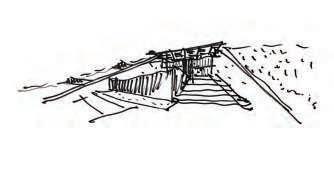

nCaved υπόσκαφη κατοικία στη Σέριφο Ο διαμπερής φωτισμός και αερισμός, η πέτρα και το φυτεμένο δώμα, σε συνδυασμό με την κατάλληλη μόνωση και τα ενεργειακά υαλοστάσια, προσδίδουν στο nCaved άριστα βιοκλιματικά χαρακτηριστικά Η ανάγκη δημιουργίας ενός "καταφυγίου" σε ένα χώρο με αφοπλιστική θέα, άλλα και απόλυτη έκθεση στους έντονους βόρειους ανέμους οδήγησαν στη χειρονομία της "διάτρησης" της πλαγιάς –αντί για μια εν σειρά παράθεση χώρων στο επίπεδο του εδάφους. Η σχεδιαστική προσέγγιση αντιτίθεται σε μια στερεοτυπική αναπαραγωγή των παραδοσιακών κυκλαδικών δομών. Στον πυρήνα του, όμως, ο σχεδιασμός χειρίζεται ορισμένες από τις βασικές αρχές, που δομούν το αγροτικό πολιτιστικό τοπίο των Κυκλάδων. Μια από αυτές είναι η χρήση της αρχιτεκτονικής για την προστασία των κατοίκων από τα έντονα καιρικά φαινόμενα. Επίσης η βιοκλιματική προσέγγιση του σχεδιασμού και αυτή έχει τις ρίζες της στις κυκλαδικές ξερολιθικές κατασκευές με τα φυτεμένα τους δώματα. Ο διαμπερής

φωτισμός - αερισμός, η πέτρα και το φυτεμένο δώμα, σε συνδυασμό με την κατάλληλη μόνωση και τα ενεργειακά υαλοστάσια, προσδίδουν άριστα βιοκλιματικά χαρακτηριστικά, περιορίζοντας στο ελάχιστο τις ανάγκες σε τεχνητό κλιματισμό των χώρων. Μια άλλη καίρια σχεδιαστική απόφαση είναι η χρήση της πέτρας, που προέρχεται από την εκσκαφή, αλλά και η χρήση τεχνητά οξειδωμένων ή βαμμένων μεταλλικών δοκών ως αναφορά στην σημαντική μεταλλευτική ιστορία του νησιού. Η τοπολογία της σύνθεσης βασίζεται σε έναν ορθογωνικό κάνναβο, που εφαρμόζεται με ακρίβεια στην κλίση του εδάφους και παράγει μια τρισδιάστατη "σκακιέρα" πλήρων και κενών, φιλοξενώντας και απομονώνοντας ταυτόχρονα τους χώρους της κατοικίας. Αυτήν την αυστηρή γεω-

μετρία ανατρέπει μια στροφή του τελευταίου άξονα του καννάβου, προσφέροντας στους χώρους διημέρευσης ένα διευρυμένο φάσμα της θέας. Η στροφή του άξονα εντείνει σημαντικά την αίσθηση της προοπτικής και έτσι το ίχνος της κατοικίας μοιάζει να ελαχιστοποιείται στο νοητό τέλος της ανάβασης. Οι διαμήκεις τοίχοι από ξερολιθιά, που οριοθετούν και προστατεύουν την κατοικία, είναι τα κατακόρυφα όρια, που οδηγούν το βλέμμα στη γραμμή του ορίζοντα. Σε αντίθεση με τους στιβαρούς πέτρινους τοίχους, οι εγκάρσιες όψεις είναι ελαφρές, γυάλινες και ανοιχτές σε όλο τους το μήκος. Η μπροστινή όψη ανοίγεται πλήρως στην ανατολική θέα, ενώ τα πίσω υαλοστάσια καδράρουν εσωτερικούς κήπους, προσφέροντας διαμπερή διείσδυση του φωτός.

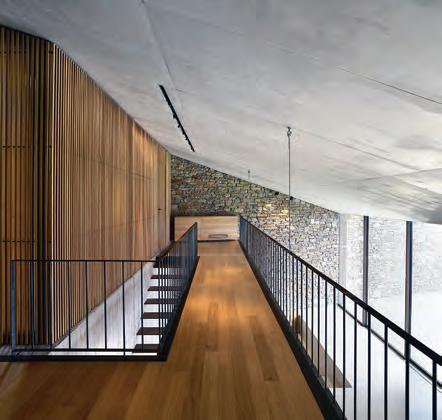

Τα υλικά που χρησιμοποιήθηκαν είναι η πέτρα, το εμφανές σκυρόδεμα, το ξύλο και το μέταλλο. ©Mold Architects.

Αρχιτεκτονική μελέτη: Ηλιάνα Κερεστεντζή / Mold architects Στατική μελέτη: Studio 265 Η/Μ μελέτη: Team M-H Μελέτη φωτισμού: Νίκος Ανδριανόπουλος Μεταλλικές κατασκευές: Qoop Κατασκευή: Mold architects Εμβαδό: 340 m2 Έτος κατασκευής: 2020 Φωτογραφίες: Γιώργης Γερόλυμπος, Παναγιώτης Βουμβάκης

116

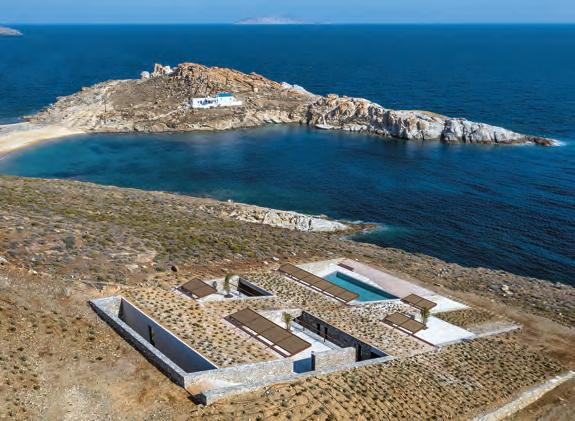

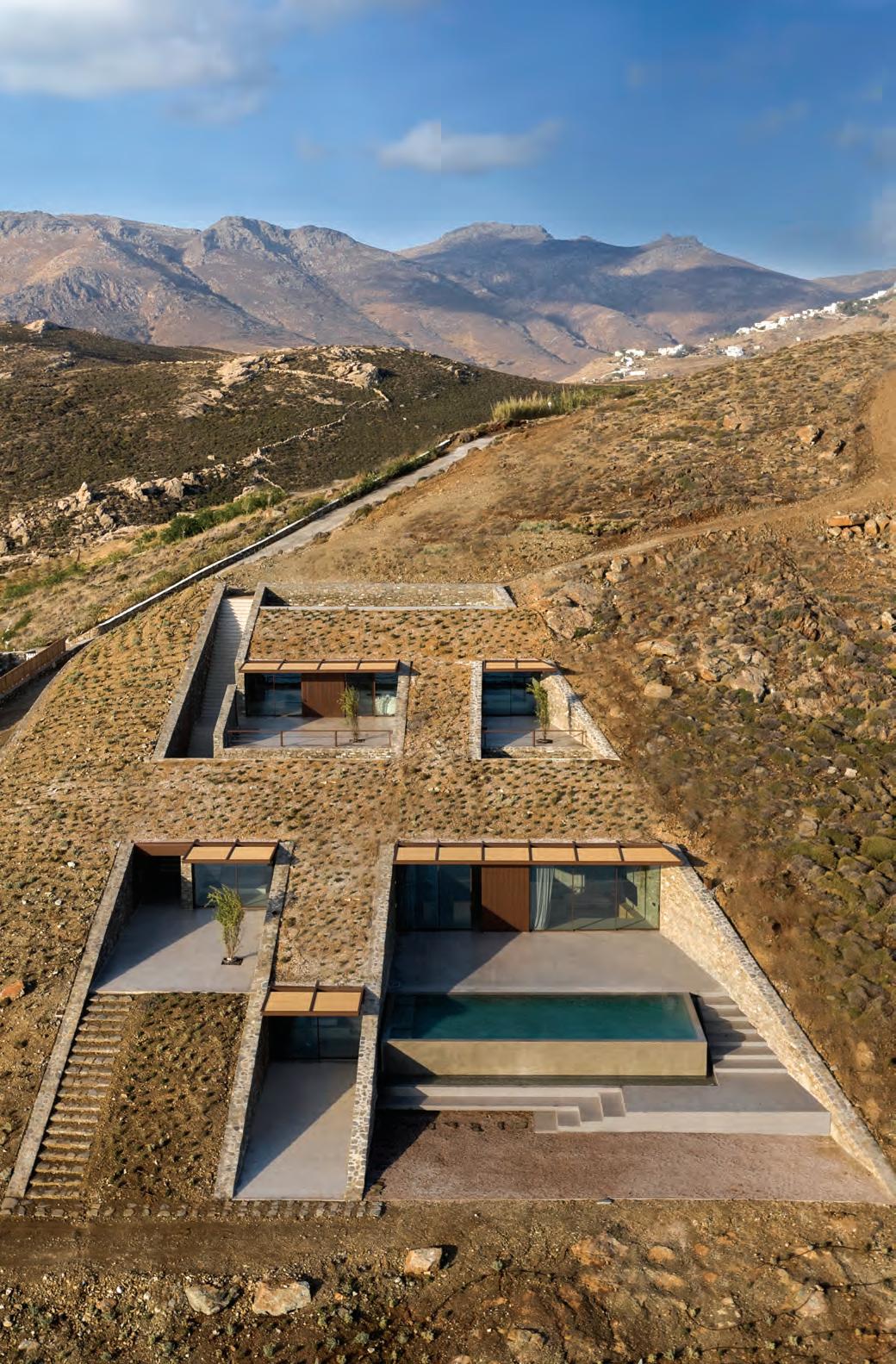

H σύνθεση βασίζεται σε έναν ορθογωνικό κάνναβο, που εφαρμόζεται με ακρίβεια στην κλίση του εδάφους. © Γιώργης Γερόλυμπος.

117

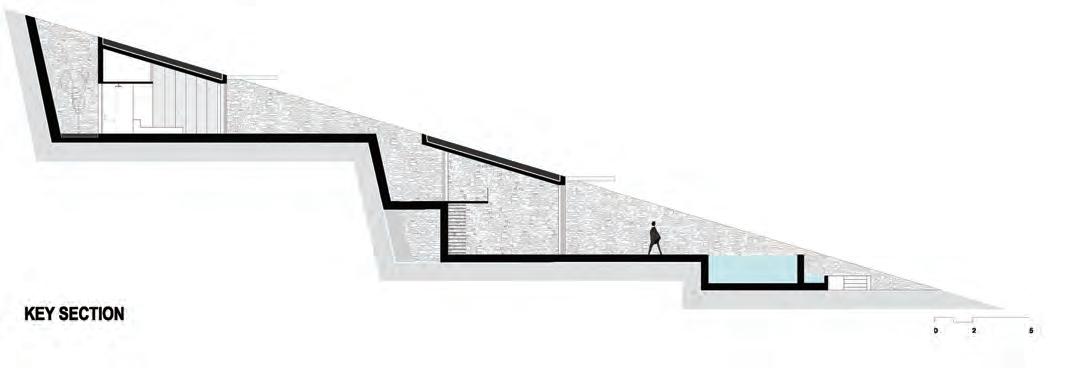

ΤΟΜΗ

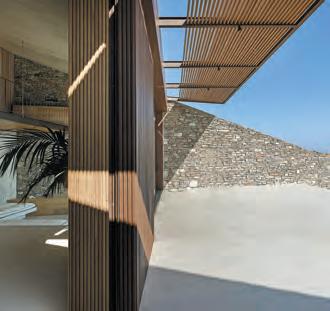

Η διαχείριση φυσικού και τεχνητού φωτός συνθέτει ένα διαρκώς μεταβαλλόμενο σκηνικό. ©Γιώργης Γερόλυμπος.

ΚΑΤΟΨΗ ΔΩΜΑΤΟΣ

118

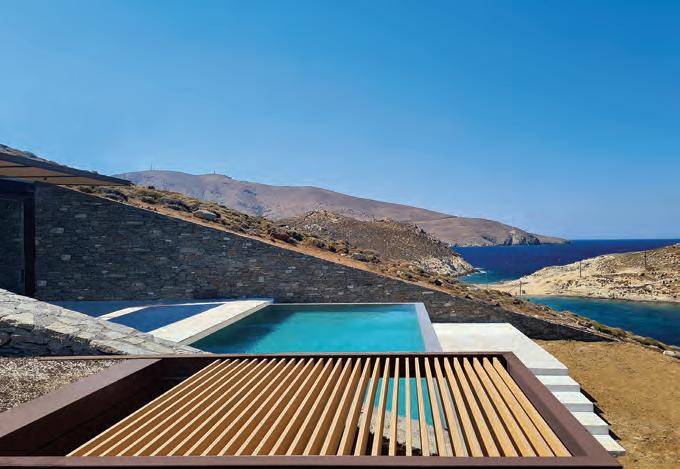

Η μπροστινή όψη ανοίγεται πλήρως στην ανατολική θέα. ©Γιώργης Γερόλυμπος.

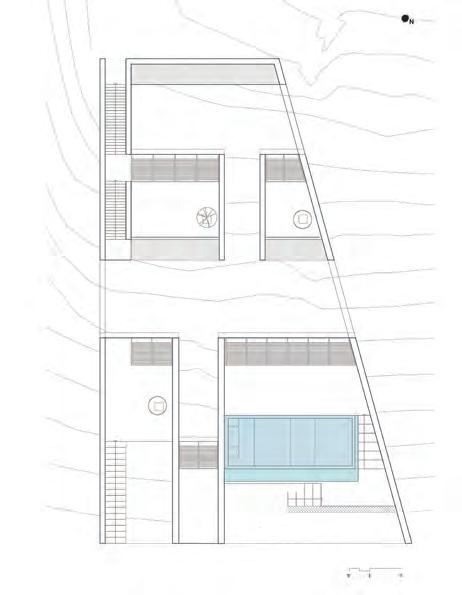

ΚΑΤΟΨΗ +6,30

4

3

2

1

5

6

8

7

9

10

11

12 13 8

14 15

16

ΚΑΤΑΣΚΕΥΑΣΤΙΚΗ ΛΕΠΤΟΜΕΡΕΙΑ ΣΤΗ ΣΥΝΑΡΜΟΓΗ ΦΥΤΕΜΕΝΟΥ ΔΩΜΑΤΟΣ ΚΑΙ ΚΑΤΑΚΟΡΥΦΟΥ ΚΟΥΦΩΜΑΤΟΣ 1. Πλάκα οπλισμένου σκυροδέματος, πάχους 32 cm.

2. Στεγανοποίηση (διπλή στρώση ασφαλτικής μεμβράνης.)

3. Θερμομόνωση πάχους 7 cm (πλάκες εξηλασμένης πολυστερίνης).

4. Κατασκευή εκτατικού φυτεμένου δώματος.

5. Γωνιακό προφίλ γαλβανισμένου χάλυβα.

6. Γεωύφασμα.

7. Χαλίκια.

8. Επένδυση αλουμινίου.

9. Σωλήνας απορροής.

10. IPE 160.

11. Ξύλινη διατομή 25 × 125 (mm).

12. Φωτιστικό σώμα.

13. Ρολό αλουμινίου.

14. Συρόμενες θύρες αλουμινίου.

15. Εμφανές σκυρόδεμα.

16. Ταινία φωτιστικών φωτοδιόδων (LED).

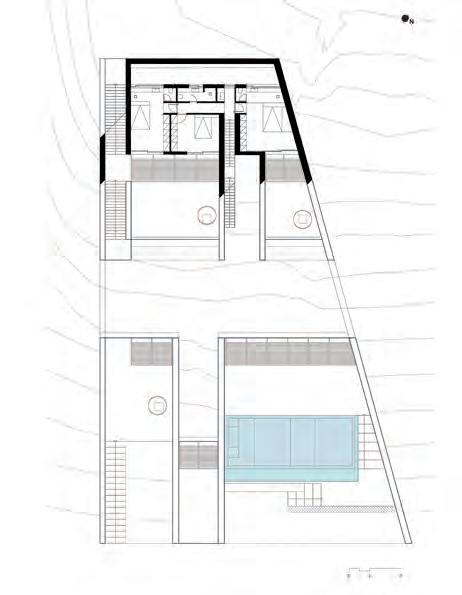

ΚΑΤΟΨΗ +2,70

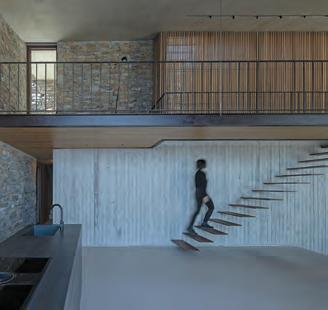

Η αδρότητα των υλικών συνδυάζεται με μια λεπτότητα στο χειρισμό των λεπτομερειών. © Παναγιώτης Βουμβάκης.

Ο διαμπερής αερισμός περιορίζει στο ελάχιστο τις ανάγκες σε τεχνητό κλιματισμό. © Παναγιώτης Βουμβάκης.

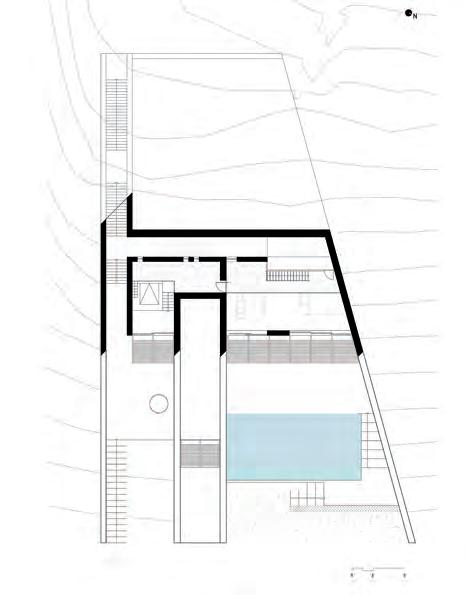

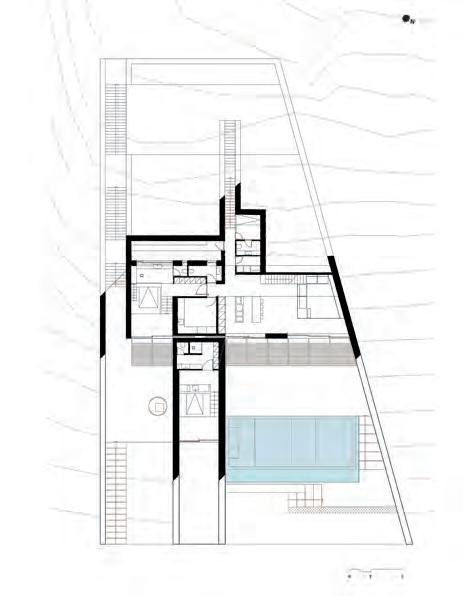

ΚΑΤΟΨΗ ±0,00

119

1. Πλάκα σκυροδέματος.

2. Υδραυλικό σύστημα ενσωματωμένο στη δομή.

3. Μεταλλικό υποστύλωμα.

4. Ζαρντινιέρα από γαλβανισμένο και βαμμένο μέταλλο.

5. Συρματόσχοινο για στήριξη της φύτευσης.

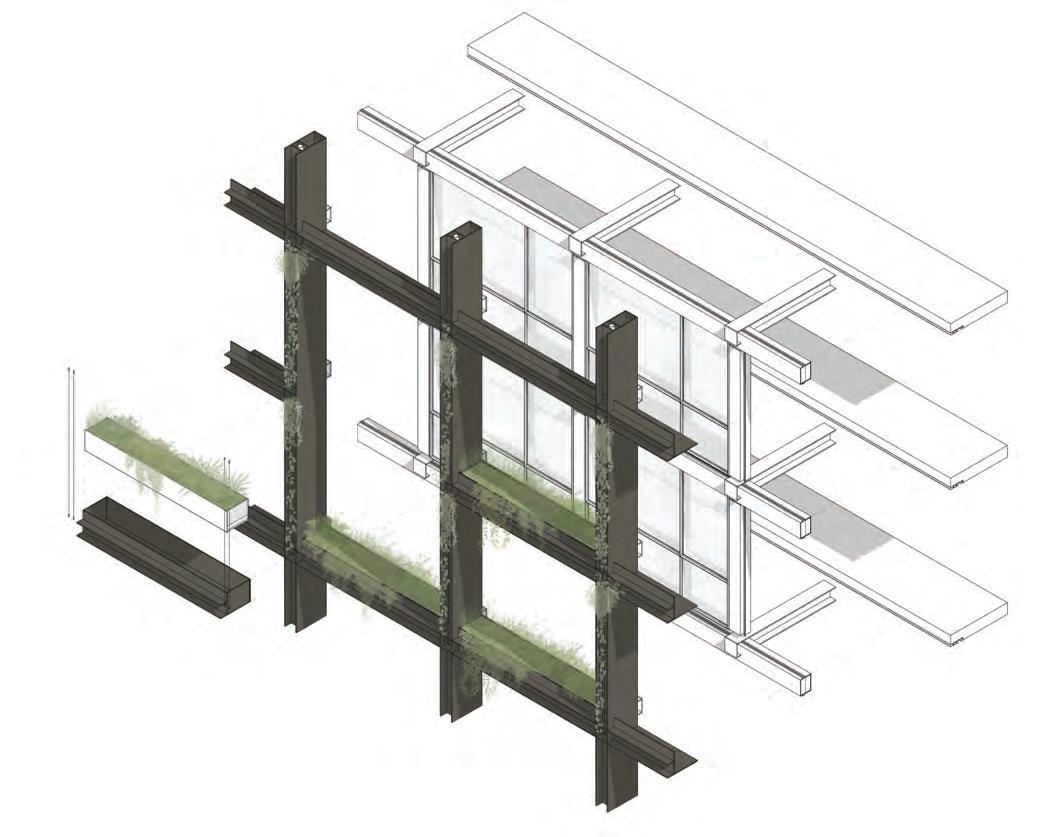

ΑΞΟΝΟΜΕΤΡΙΚΟ ΚΑΝΝΑΒΟΥ ΠΡΟΣΟΨΗΣ

1

2

3

4

5

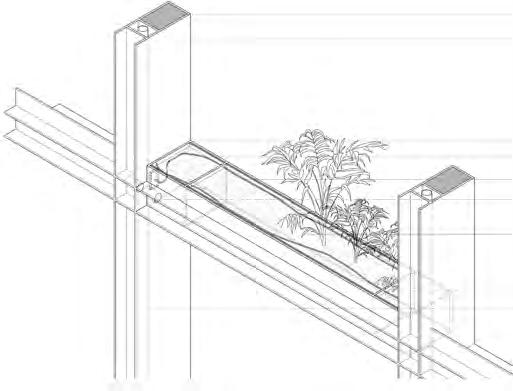

ΑΞΟΝΟΜΕΤΡΙΚΗ ΛΕΠΤΟΜΕΡΕΙΑ ΖΑΡΝΤΙΝΙΕΡΑΣ 1 2

3

4 5 6

Η φύτευση λειτουργεί ως ενδιάμεσο φίλτρο μεταξύ εσωτερικού και εξωτερικού περιβάλλοντος. © Michel Denancé.

7

Τα προκατασκευασμένα μεταλλικά δοκάρια συνθέτουν έναν εξωσκελετό, ο οποίος στηρίζεται στο ίδιο το κτίριο. ©Michel Denancé.

8 9

ακρίβειας: στρώσεις θερμομόνωσης, φράγματα υδρατμών, υδατοστεγανές μεμβράνες, αποστραγγιστικά στρώματα και φυτικά υποστρώματα συνδυάζονται, ώστε να διασφαλίζουν τόσο τη μακροχρόνια αντοχή της κατασκευής, όσο και την υγιή ανάπτυξη της βλάστησης. Η ενσωμάτωση των φυτεύσεων στο πάχος της όψης επιτρέπει τη μείωση της ηλιακής ακτινοβολίας, τη βελτίωση του μικροκλίματος και τη φυσική ρύθμιση

10

1. Σκυρόδεμα έγχυτο στη μεταλλική δομή.

2. Χαλύβδινο υποστύλωμα, γαλβανισμένο και βαμμένο.

3. Ζαρντινιέρα από γαλβανισμένο και βαμμένο χάλυβα.

4. Δοχείο από διάτρητο χάλυβα.

5. Άρδευση.

6. Σωλήνας απορροής.

7. Μεγάλη κεντρική ζαρντινιέρα.

8. Μικρή αφαιρούμενη ζαρντινιέρα.

9. Σωλήνας απορροής, ενσωματωμένος στη μεταλλική δομή.

της θερμοκρασίας των εσωτερικών χώρων. Η φυτεμένη όψη λειτουργεί παράλληλα ως φίλτρο περιβάλλοντος και ως αρχιτεκτονικό όριο. Οι δενδρώδεις και θαμνώδεις φυτεύσεις, τοποθετημένες σε διαδοχικά επίπεδα, δημιουργούν ένα τρισδιάστατο πράσινο μέτωπο, που μεταβάλλεται εποχικά. Το σύστημα ενσωματώνει δεξαμενές αποθήκευσης νερού, δίκτυο άρδευσης και απορροής, καθώς και αφαιρούμενα

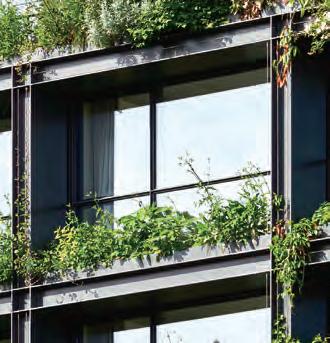

H φυτεμένη όψη λειτουργεί ως ενεργό δομικό και περιβαλλοντικό σύστημα. © Michel Denancé.

13

ΛΕΠΤΟΜΕΡΕΙΑ ΚΕΛΥΦΟΥΣ 1. Τριπλός υαλοπίνακας.

2. Κιγκλίδωμα από γυαλί με προφίλ U στην κορυφή.

3. Φυσική πέτρα, πάχους 30 mm.

4. Ειδικό γωνιακό τμήμα, κολλημένο με κόλλα κατάλληλη για το χρώμα / υλικό του προφίλ.

5. Κιγκλίδωμα από γυαλί με προφίλ U στην κορυφή.

6. Ειδικό χαλύβδινο προφίλ για γυάλινο κιγκλίδωμα..

7. Φυσική πέτρα, πάχους 30 mm.

8. Μόνωση.

9. Προκατασκευασμένος τοίχος από σκυρόδεμα.

10. Υπερυψωμένο ξύλινο δάπεδο.

11. Μόνωση επάνω από προκατασκευασμένο σύστημα πλάκας σκυροδέματος με κλίση.

12. Πλάκα σκυροδέματος.

1 2 3

4

5 10

11

6 7

8 9

12

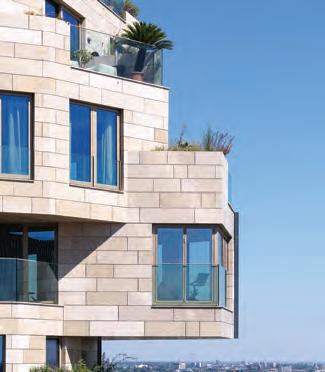

Οι εντυπωσιακές προεξοχές καθίστανται δυνατές χάρη στην καινοτόμο μηχανική, με έντεκα ειδικές χαλύβδινες συνδέσεις με το σκυρόδεμα.

114

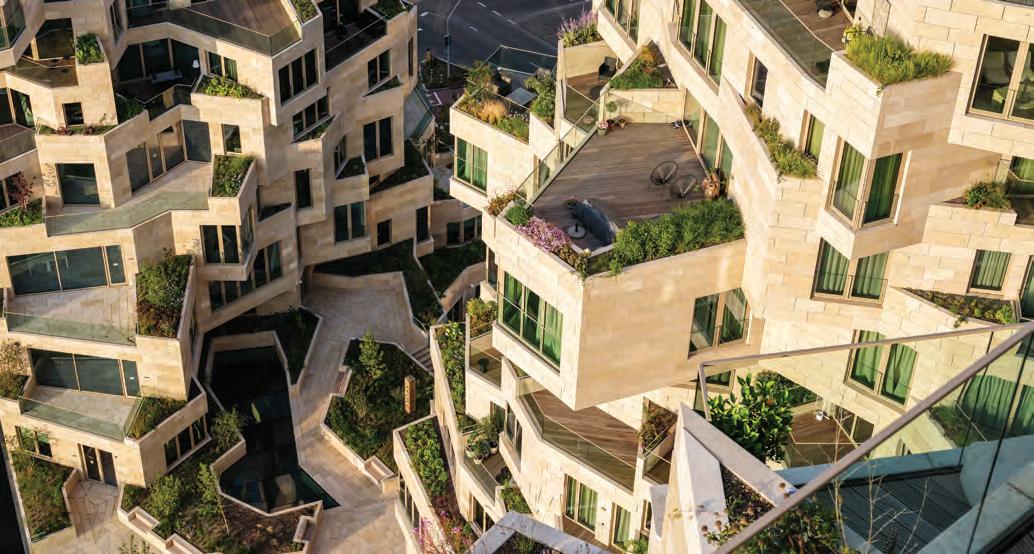

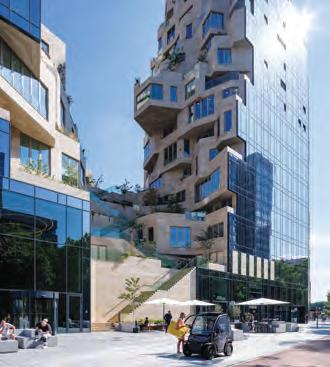

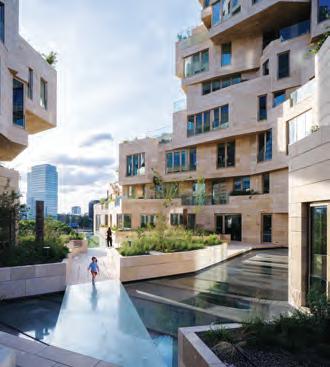

Η εκτεταμένη φύτευση περιλαμβάνει περίπου 13.500 νεαρά φυτά, θάμνους και δέντρα, λαμβάνοντας υπόψη παράγοντες, όπως ο άνεμος, η ηλιοφάνεια, η θερμοκρασία και η συντήρηση.

διαστάσεων στις όψεις. Τα 198 διαμερίσματα διαθέτουν μοναδικές κατόψεις, ενώ οι έντονοι πρόβολοι των πύργων πραγματοποιήθηκαν με καινοτόμους δομικές λύσεις, συμπεριλαμβανομένων έντεκα ειδικών χαλύβδινων στοιχείων, αγκυρωμένων στον φέροντα οργανισμό από σκυρόδεμα. Η στρατηγική φύτευσης αναπτύχθηκε βάσει παραμετρικής μήτρας, που λαμβάνει υπόψη τον άνεμο, τον ηλιασμό, τη θερμοκρασία και τις απαιτήσεις συντήρησης. Στους χαμηλότερους ορόφους τοποθετούνται κυρίως δέντρα, ενώ στα ανώτερα επίπεδα μικρότερα φυτά. Συνο-

λικά ενσωματώνονται περισσότερα από 271 δέντρα και θάμνοι και περίπου 13.500 φυτά, εκπροσωπώντας 220 είδη. Η οικολογική απόδοση ενισχύεται με φωλιές πτηνών και νυχτερίδων και υποδομές για έντομα, ενώ η συντήρηση πραγματοποιείται μέσω αυτόματου συστήματος άρδευσης και εξειδικευμένων "κηπουρών όψεων". Σε επίπεδο βιωσιμότητας, το Valley υπερβαίνει τις τοπικές ενεργειακές απαιτήσεις κατά 30%, έχει πιστοποιηθεί με BREEAM-NL Excellent για τους εμπορικούς χώρους και πέτυχε υψηλή βαθμο-

λογία στην κλίμακα GPR Building για τις κατοικίες. Στους χώρους γραφείων εφαρμόζονται IP-based συστήματα αυτοματισμού και αισθητήρες, που παρακολουθούν την πραγματική χρήση, ενσωματώνοντας τεχνολογίες έξυπνου κτιρίου. Συνολικά, το Valley αποτελεί παράδειγμα σύνθετης αρχιτεκτονικής και μηχανικής ολοκλήρωσης, βάσει του οποίου η ψηφιακή σχεδίαση, η καινοτόμος στατική επίλυση, η εκτεταμένη φύτευση και οι υψηλές περιβαλλοντικές επιδόσεις συνδυάζονται για να επαναφέρουν την ανθρώπινη και φυσική διάσταση σε ένα πυκνό επιχειρηματικό τοπίο.

12

11

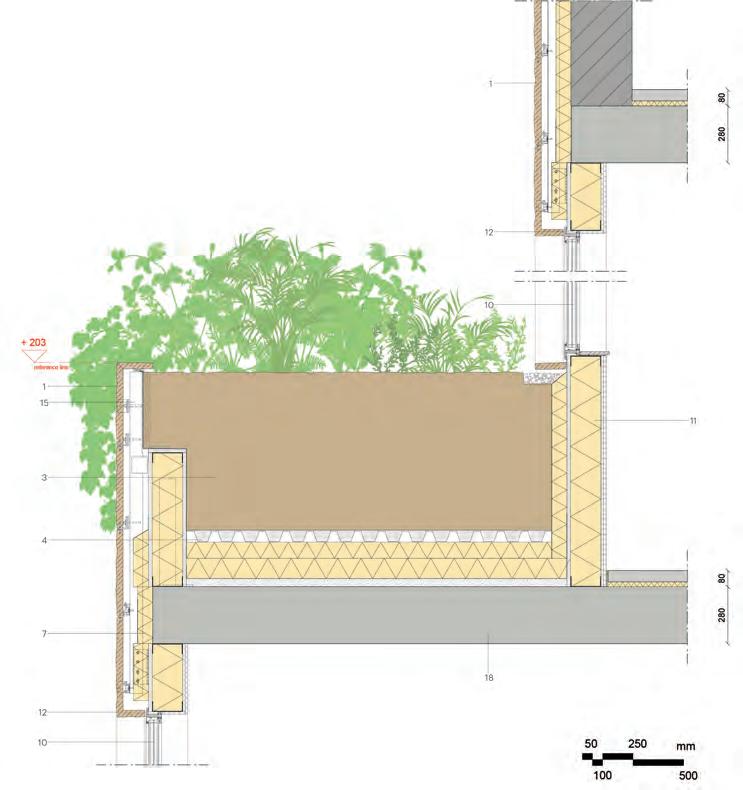

10 ΛΕΠΤΟΜΕΡΕΙΑ ΑΝΟΙΓΜΑΤΟΣ ΚΕΛΥΦΟΥΣ ΚΑΙ ΖΑΡΝΤΙΝΙΕΡΑΣ 1. Φυσική πέτρα, πάχους 30 mm.

2. Χαλύβδινα προφίλ H. 3. Διαφορετικά στρώματα εδάφους.

4. Στρώματα αποστράγγισης.

5. Μόνωση.

6. Ειδικό γωνιακό τμήμα, κολλημένο με κόλλα κατάλληλη για το χρώμα / υλικό του προφίλ.

7. Τριπλός υαλοπίνακας.

8. Πλάκα σκυροδέματος.

9. Τοίχος με χαλύβδινο σκελετό.

10. Τριπλός υαλοπίνακας.

11. Ειδικό γωνιακό τμήμα, κολλημένο με κόλλα κατάλληλη για το χρώμα / υλικό του προφίλ.

12. Φυσική πέτρα, πάχους 30 mm.

1 2

9

3 4

5 8 6 7

115

Casa Katsira Διπλοκατοικία με ξενώνα στην Καλαμάτα Σε μια μικρή φάρμα, ένα νέο κτίριο τοποθετείται σε εγγύτητα με υφιστάμενο στάβλο, σχηματίζοντας μεταξύ τους μια τραπεζοειδή πλατεία.

oυρανόσ

Κάστρο

ρέμα

GSPublisherVersion 623.0.98.36

Σε ένα φυσικό εγκόλπωμα στην περιοχή της Πλάκας, στην Καλαμάτα, βρίσκεται μια μικρή φάρμα με ιστορία που ανάγεται στον προηγούμενο αιώνα. Ο ιδιοκτήτης, ο οποίος πέρασε τα παιδικά του χρόνια στο οικόπεδο, διατηρεί έντονες μνήμες από τον μικρό στάβλο, που έχει ακόμη απομείνει και επιθυμεί να δημιουργήσει μια σύγχρονη κατοικία και μια νέα μικρή γειτονιά, η οποία θα ενσωματώνει με κάποιον τρόπο το υφιστάμενο κτίσμα. Το οικόπεδο, με κλίση προς το Κάστρο της Καλαμάτας και την ανατολή, συνορεύει στα δυτικά με τον νέο αυτοκινητόδρομο, και στα βόρεια με ένα ρέμα έντονης βλάστησης, ενώ η πρόσβασή του πραγματοποιείται από τον κοινοτικό δρόμο στα νότια. Το νέο κτίριο χωροθετείται παράλληλα στον δημόσιο δρόμο και τοποθετείται Αρχιτεκτονική μελέτη: Petras Architecture Επικεφαλής αρχιτέκτονας: Τσαμπίκος Πετράς Συνεργάτες αρχιτέκτονες: Αλέξανδρος Κιτρινιάρης, Γεώργιος Χούσος Διακόσμηση εσωτερικού χώρου: Petras Architecture Στατική μελέτη: Xcon Xousos Constructions Structural + Engineering Η/Μ μελέτη: Αλβέρτος Καρακαϊδός, Δημήτρης Παπαδόπουλος Μελέτη φωτισμού: Site Specific Αρχιτεκτονική τοπίου: Petras Architecture Παραχώρηση υλικού: Petras Architecture Φωτογραφίες: Σπύρος Hound

164

σε εγγύτητα με τον υφιστάμενο στάβλο, σχηματίζοντας μεταξύ τους μια τραπεζοειδή πλατεία. Η νέα πρόταση συγκροτείται μέσα από τη διαπλοκή δύο συνθετικών ενοτήτων, οι οποίες ορίζουν την κατοίκηση τόσο εντός, όσο και εκτός των κτιριακών κελυφών. Η πρώτη ενότητα χρησιμοποιεί ένα επίμηκες τοιχίο, το οποίο αποκαθιστά το φυσικό ανάγλυφο του οικοπέδου και διαμορφώνει δύο διακριτά επίπεδα: την άνω πλατεία και μια χαμηλότερη περιοχή, που αποτελεί συνέχεια του τοπίου του ρέματος. Το τοιχίο λειτουργεί ως αναλημματικός τοίχος και φιλοξενεί χώρους διανυκτέρευσης και μια μικρή κουζίνα, ενταγμένους σε μια λογική υπόσκαφης κατασκευής, σε άμεση επαφή με τη γη και τη βλάστηση. Η δεύτερη ενότητα διαμορφώνεται ως

Βραδυνή άποψη του κτιρίου, με τον υπερκείμενο πρισματικό όγκο να αιωρείται επάνω από το αναλημματικό τοιχίο, και του φυσικού ανάγλυφου του οικοπέδου.

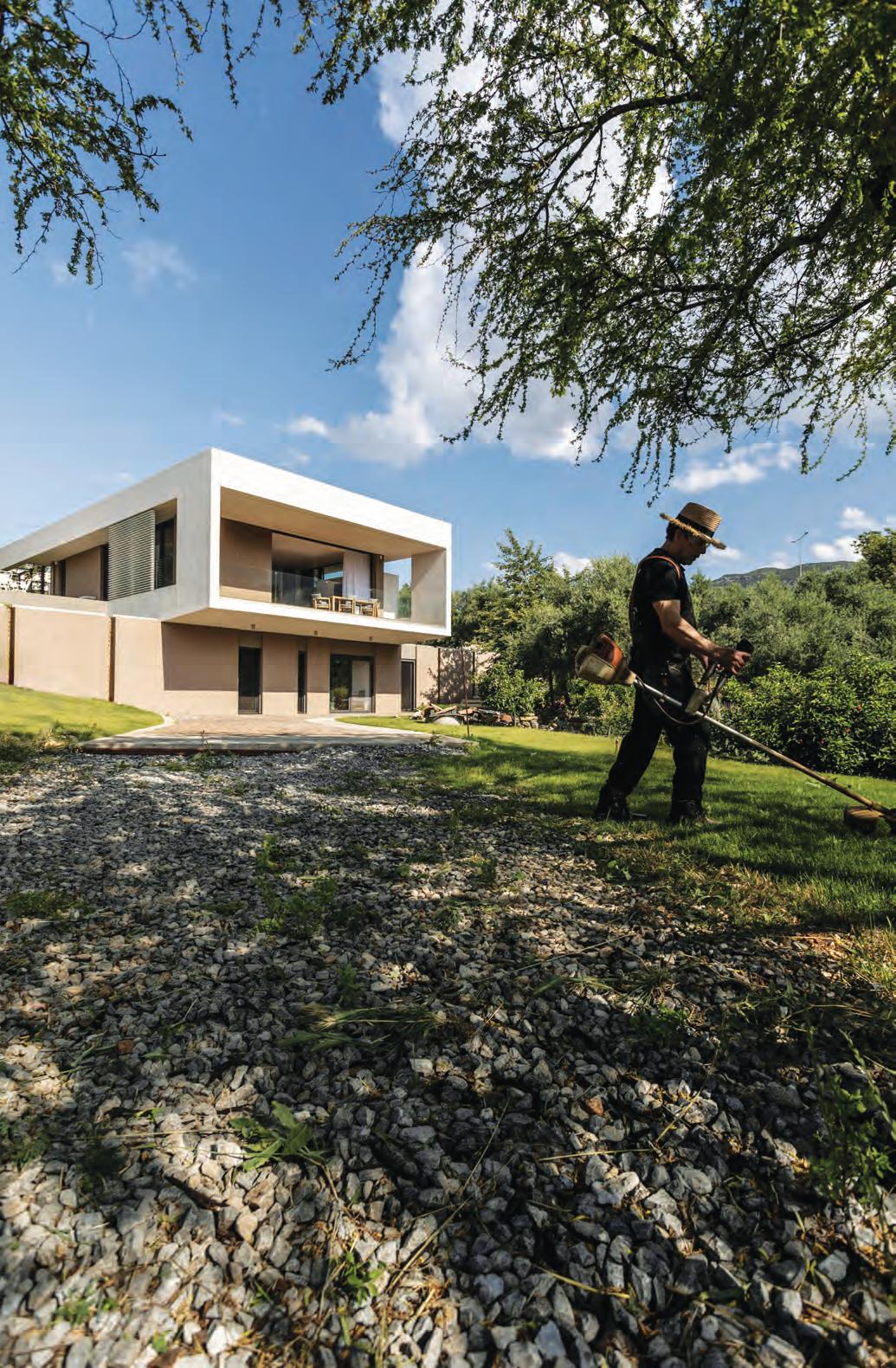

Άποψη από τον κήπο, όπου αποτυπώνεται η ένταξη της κατοικίας στο τοπίο και η σχέση του κτιρίου με την υπαίθρια πλατεία.

165

Λεπτομέρεια της προεξέχουσας πρισματικής ενότητας, με έμφαση στη γραμμικότητα του όγκου και τη διαφάνεια του στηθαίου.

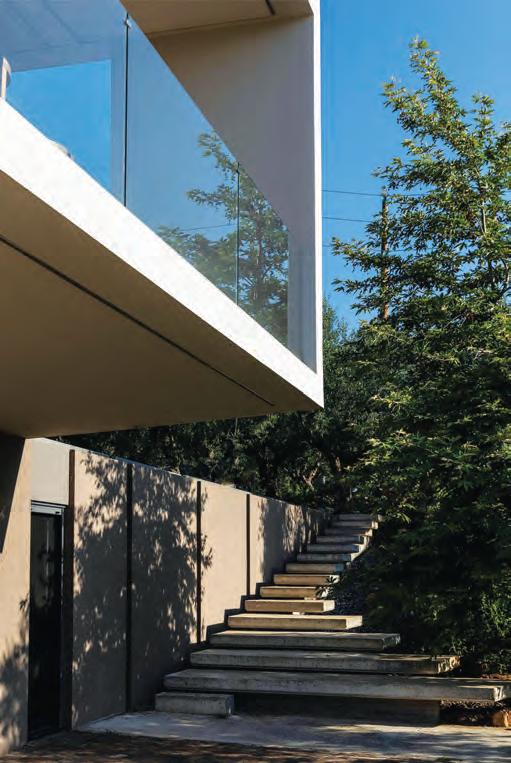

Κλίμακα σύνδεσης άνω και κάτω επιπέδου, σε άμεση επαφή με το αναλημματικό τοιχίο και τη φυσική βλάστηση.

ΤΟΜΗ

GSPublisherVersion 622.0.98.36

ΚΑΤΟΨΗ ΙΣΟΓΕΙΟΥ

166

ΚΑΤΟΨΗ ΟΡΟΦΟΥ

7

6

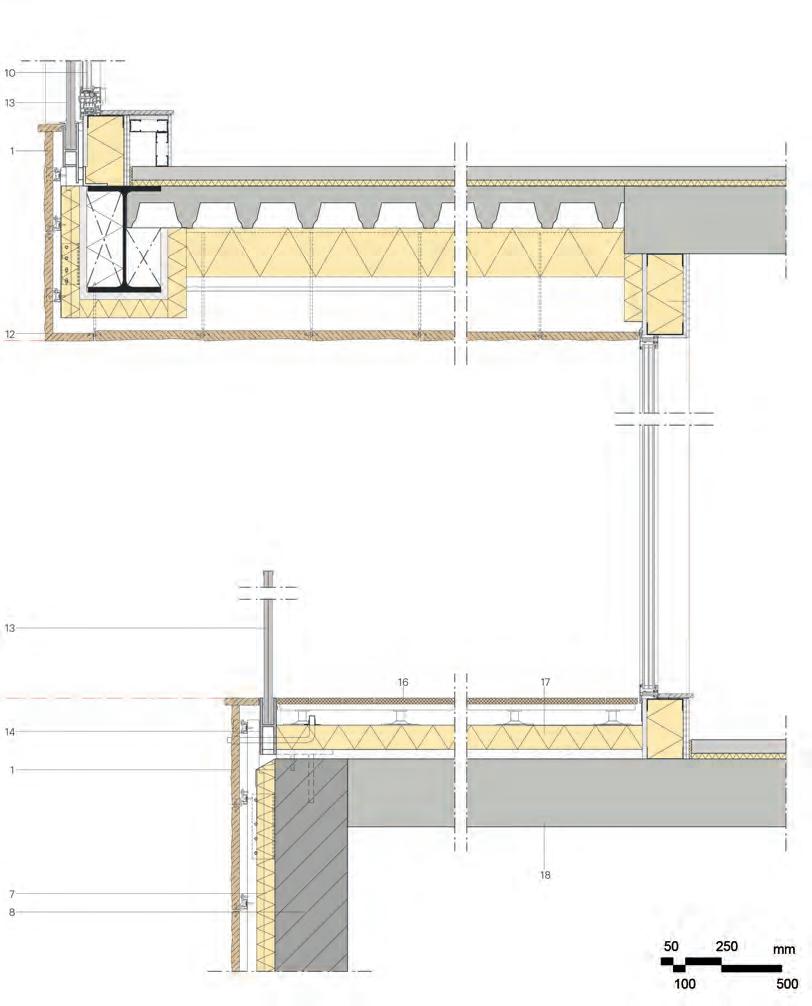

ΚΑΤΑΣΚΕΥΑΣΤΙΚΗ ΤΟΜΗ ΝΕΟΥ ΚΤΙΡΙΟΥ

5 4 3

1. Π 2. Φ 3. Π 4. Ε 5. Υ 6. Χ 7. Κ 8. Μ 9. Μ 10.

11.

12.

13.

14.

15.

16.

17.

18.

2 1

10

8

9

10

11

15

12

13 14

18

GSPublisherVersion 919.0.97.36

1. Πλάκα οπλισμένου σκυροδέματος σε στραντζαριστή λαμαρίνα.

2. Φράγμα υδρατμών.

3. Πλάκες διογκωμένης γραφιτούχας πολυστερίνης.

4. Ελαφροσκυρόδεμα ρύσεων.

5. Υγρομόνωση με ασφαλτόπανο διπλής στρώσης σε ασφαλτικό βερνίκι.

6. Χαλίκι 40 mm < Ø < 80 mm.

7. Καπάκι με νεροσταλάκτη τύπου Τ.

8. Μεταλλικό δοκάρι ΗΕΑ 140.

9. Μεταλλικός σκελετός μόρφωσης μετώπης 50 × 50 (mm).

17

16

10. Σύστημα εξωτερικής θερμομόνωσης.

11. Αποσπώμενο τμήμα επίσκεψης ρολού.

12. Ρολό σκίασης.

13. Χωνευτός οδηγός ρολού.

14. Χωνευτός οδηγός σίτας.

15. Σύστημα ψευδοροφής με ξηρά δόμηση.

16. Εσωτερικό δάπεδο αντικολλητής ξυλείας.

17. Εμφανής μαρμαροποδιά από γρανίτη.

18. Εξωτερικό δάπεδο από κεραμικά πλακίδια.

167

Scale House τριώροφη μονοκατοικία από εμφανές σκυρόδεμα Κατοικία τριών διακριτών όγκων με φέρουσα κατασκευή από ανεπίχριστο σκυρόδεμα και διαφοροποίηση κλίμακας μέσω της κατασκευαστικής λεπτομέρειας

Η κατοικία αποτελεί μια αρχιτεκτονική μαρτυρία της διακριτικής ισορροπίας μεταξύ επιθυμίας και ανάγκης, χαράς και απόλαυσης, άνεσης και πολυτέλειας. Το αρχιτεκτονικό αφήγημα του "Scale House" βασίζεται στην επανερμηνεία του κλασικού αρχετυπικού σπιτιού και τη μετεξέλιξή του σε μια σύγχρονη και λειτουργική τριώροφη μονοκατοικία. Αυτή η κατοικία, καθώς αποτελείται από τρεις αρχετυπικούς διακριτούς όγκους, εξυπηρετώντας ο καθένας το δικό του σκοπό, ακτινοβολεί αίσθημα ξεκάθαρης

χωρικής ιεραρχίας και τάξης. Ο μικρός όγκος της, που βρίσκεται στην πρόσοψη, ενσωματώνει τον χώρο εισόδου / κατωφλίου στο ισόγειο και ένα παιδικό δωμάτιο στον πρώτο όροφο. Από την άλλη πλευρά, ο πίσω μικρός όγκος της φιλοξενεί το πρόχειρο καθιστικό, την κουζίνα και αντίστοιχα το δεύτερο παιδικό δωμάτιο στον πρώτο όροφο. Αντίστοιχα, ο αναλογικά μεγαλύτερος κεντρικός όγκος περιλαμβάνει χώρο καθιστικού διπλού ύψους, καθώς και το κύριο υπνοδωμάτιο στον δεύτερο όροφο.

Η αλληλεπίδραση αυτών των όγκων "σπιτιών" διαφορετικών μεγεθών, με τα μαύρα μεταλλικά περιγράμματα παραθύρων, με τις στέγες, τις μετώπες και τους εξώστες με καρβουνιασμένο ξύλο, δημιουργεί ένα ενδιαφέρον μορφολογικό παιχνίδι, που παραπέμπει σε ένα θραύσμα ενός σύγχρονου οικισμού μέσα στο αστικό τοπίο. Η χρήση του ανεπίχριστου σκυροδέματος ως του κύριου δομικού υλικού της κατοικίας έχει πολλαπλό σκοπό. Αποδίδει στο σύνολο των όγκων αίσθηση συνοχής, αναδεικνύει την ανθεκτικότητα και τη δια-

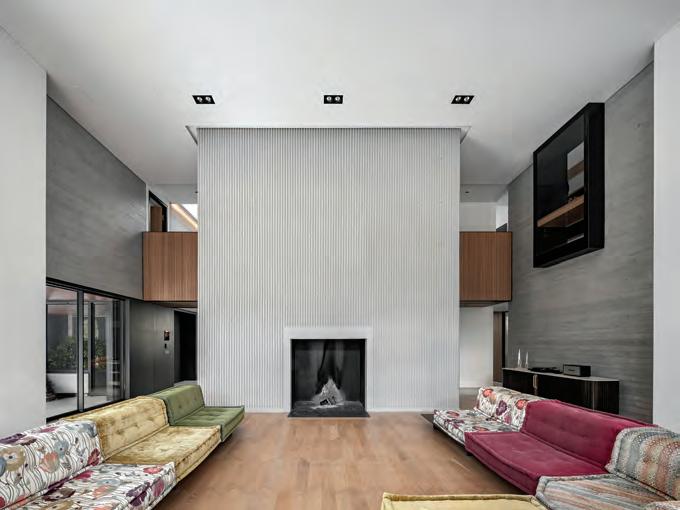

Ο χώρος καθιστικού διπλού ύψους οργανώνεται γύρω από το γιγαντιαίο τζάκι από εμφανές σκυρόδεμα.

Αρχιτεκτονική μελέτη: Kipseli architects / Κίρκη Μαριολοπούλου, Διονύσης Σοτοβίκης Ομάδα αρχιτεκτονικού σχεδιασμού: Στυλιανός Αξιωτάκης, Μαρία Τζαβλά, Χρύσσα Σκιάδα Μελέτη εσωτερικών χώρων: Aγγελική Βενετάκη, Σοφία Κονιάρη Μελέτη φωτισμού: Halo Architectural Lighting Στατική μελέτη: Γεώργιος Παπαργύρης Μελέτη τοπίου: Ελένη Τσιριντάνη Κατασκευή: Kappa Beta Developments Η/M μελέτη: Στέλιος Βενιέρης Εμβαδό: 530 m² Παραχώρηση υλικού: Kipseli architects Φωτογραφίες: Γιώργος Μεσσαριτάκης

128

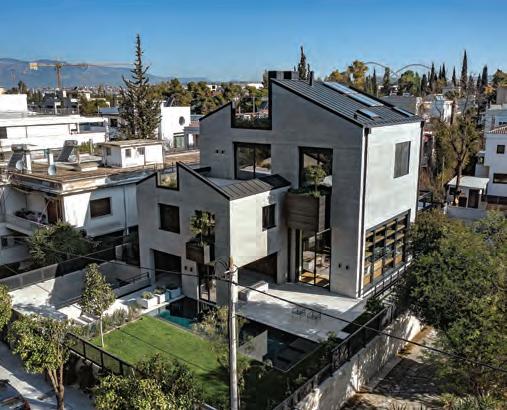

Η κατοικία συγκροτείται από τρεις διακριτούς όγκους, που αποδίδουν ξεκάθαρη χωρική ιεραρχία.

129

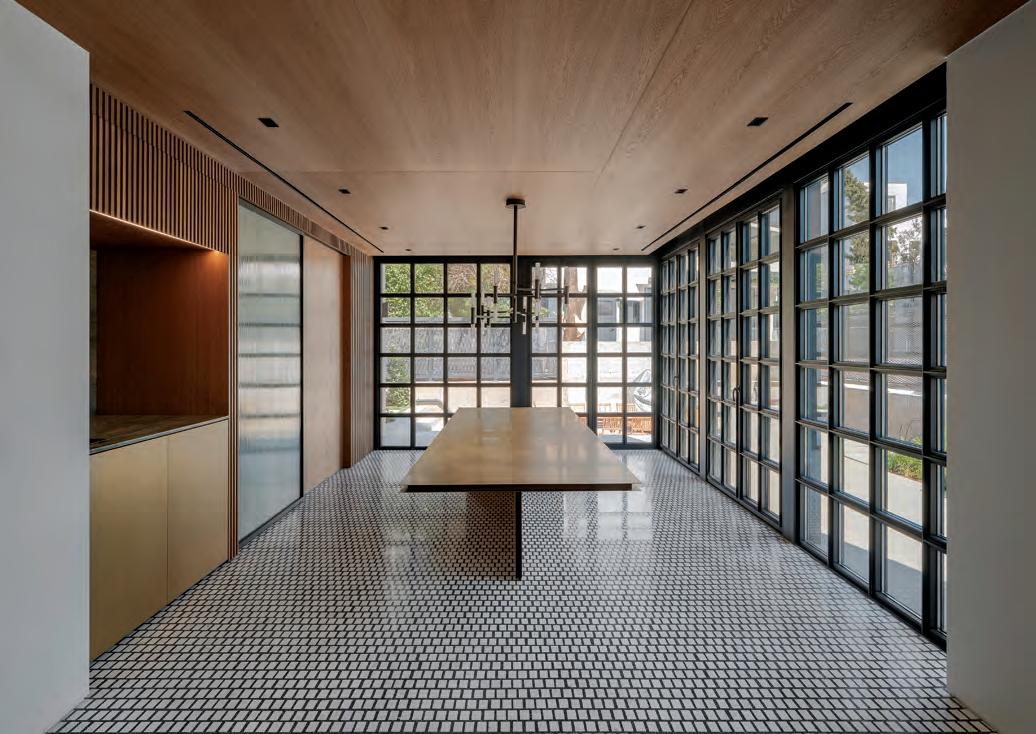

Οι εσωτερικοί χώροι ακολουθούν το αφήγημα της κλίμακας μέσω υλικών και λεπτομερειών.

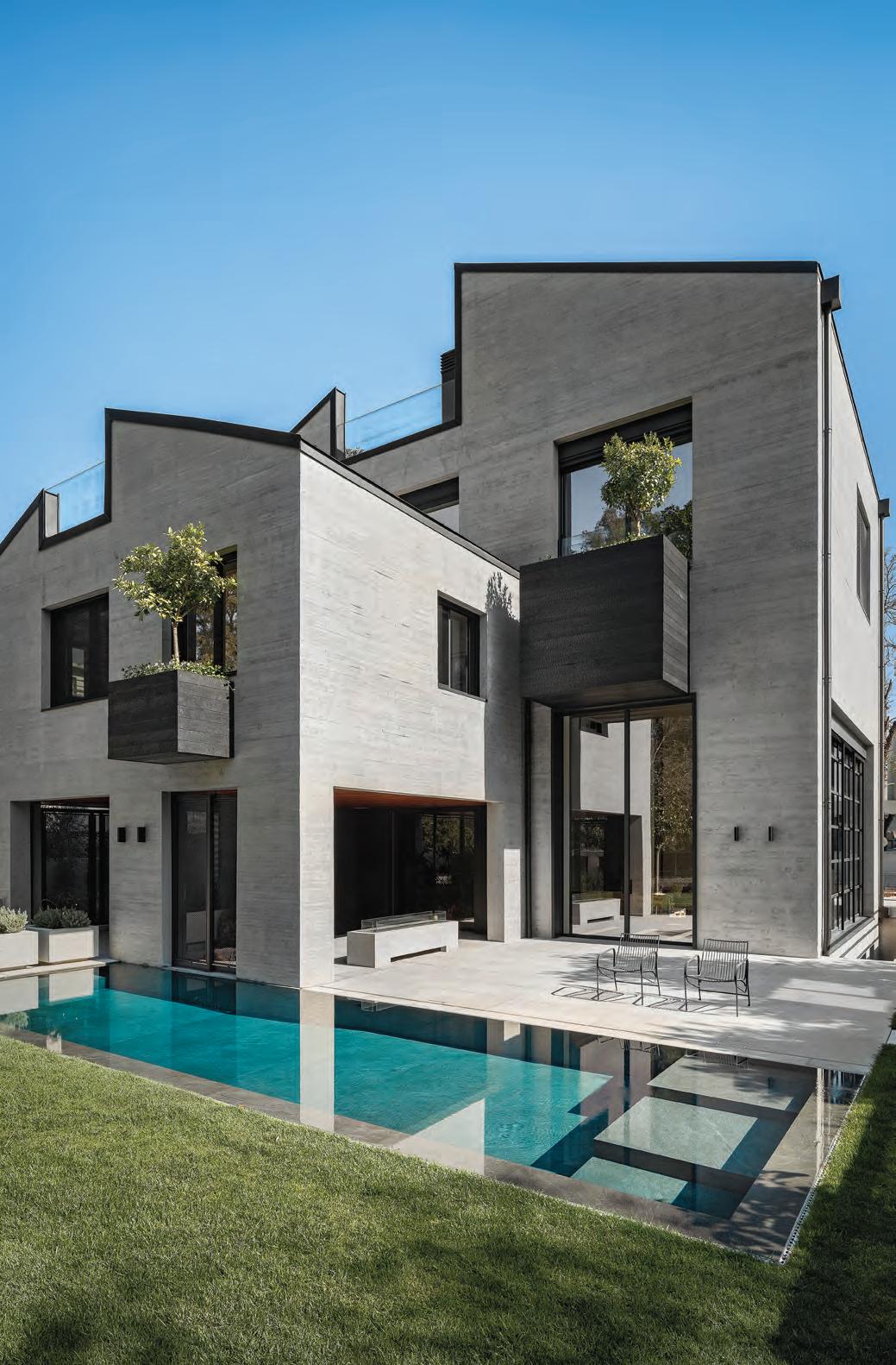

Η κατοικία εκφράζει την ισορροπία ανάμεσα στη μπρουτάλ αδρότητα και τον ρομαντισμό του αρχετυπικού σπιτιού.

132

n 0.0.100.100

ξύλινη κουπαστή 1

0.41

0.85

0.15

0.78

0.59 0.01

1. Ξύλινη κουπαστή. ποδιά με μεταλλική τελική επιφάνεια 2 2. Ποδιά με μεταλλική τελική επιφάνεια.

3 3. Ειδικό εδαφικό ειδικό εδάφικό υπόστρωμα υπόστρωμα. ποδιά με μεταλλική τελική επιφάνεια 2 4. Στεγανοποιητική ασφαλτική μεμβράνη.

5. Ινοσανίδα (τύπου densglass).

6. Διηθητικό φύλλο – γεωύφασμα.

7. Αποστραγγιστικό σύστημα.

- στεγανοποιητική ασφαλτική μεμβράνη 4 8. Υπόστρωμα προστασίας & συγκράτησηςινοσανίδα υγρασίας. (τύπου Densglass) 5 – Αντιριζική μεμβράνη.

– Στεγανοποιητική - διηθητικό φύλλο - φεωύφασμα 6 ασφαλτική μεμβράνη.

- αποστραγγιστικό σύστημα 7 9. Οδηγοί ανάρτησης ξύλινων επενδύσεων.

- υπόστρωμα προστασίασ 10. Επένδυση (ξύλινη).& συγκράτησησ υγρασίασ 8 11. Μεταλλικός σκελετός από- αντιριζική μεμβράνη κοιλοδοκούς.

- στεγανοποιητική ασφαλτική μεμβράνη 12. Τσιμεντοκονίαμα διαμόρφωσης ρύσεων 1%. ανάρτησησ ξύλινων επενδύσεων 13. οδηγοί Πλάκα σκυροδέματος.

9 14. Ινοσανίδα (τύπου επένδυση (ξύλινη) 10 densglass) με τελική επιφάνεια από μεταλλικό φύλλο (επικόλληση και μεταλλικόσ σκελετόσ 11 δίπλωμα στα σόκορα). από κοιλοδοκούσ

0.02

ΖΑΡΝΤΙΝΙΕΡΑ ΕΓΚΑΡΣΙΑ ΤΟΜΗ

τσιμεντοκονία διαμόρφωσησ ρύσεων 1% 12 πλάκα μπετόν 13

καδρόνια με ύψοσ 10εκ,

ινοσανίδα (τύπου Densglass) με τελική επιφάνεια από μεταλλικό φύλλο 14 (επικόλληση και δίπλωμα στα σόκορα)

γέμισμα με ελαφρομπετόν

προβολή ραφήσ τύπου standin ύψοσ αναδίπλωσησ 25mm (αξονική απόσταση ραφών 580mm για ρολό zinc 650mm)

ΛΕΠΤΟΜΕΡΕΙΑ ΣΤΕΓΗΣ – ΖΑΡΝΤΙΝΙΕΡΑ ΛΟΥΚΙ ΣΥΛΛΟΓΗΣ ΟΜΒΡΙΩΝ Ζ03

ΕΓΚΑΡΣΙΑ ΤΟΜΗ

φύλλα ZINC (πάχοσ 0.7-0.8mm ένωση με ραφή τύπου standing seam

3

4

5

ταύλεσ ελάτησ πετσώματοσ πλ πάχουσ 2εκ, ενδιάμεσα κενά 5

ΤΟΜΗ

υδρατμοδιαπερατή συνθετική στεγανοποιητική μεμβράνη

7

θερμομόνωση 10εκ.

8

εξομαλυντική στρώση τσιμεντο & διαμόρφωση ρύσεων 1,5% κέντρο τησ στέγησ προσ τισ υδρορρόεσ εκατέρωθεν

9

στεγανοποιητική στρώση που λειτουργεί ωσ φράγμα υδρατμώ

5

2

0.0

3

6

0.0

2

0.

0.0 10 8

1

0.0

1. Καδρόνια ύψους 10 cm, 2. Γέμισμα με ελαφροσκυρόδεμα.

3. Προβολή ραφής τύπου standing seam, ύψος αναδίπλωσης 25mm. Αξονική απόσταση ραφών 580 mm για ρολό ψευδαργύρου 650 mm.

4. Φύλλα ψευδαργύρου (Zinc), πάχους 0,7 - 0,8 mm, ένωση με ραφή τύπου standing seam.

5. Τάβλες ελάτης πετσώματος πλάτους 15 cm, πάχους 2cm, ενδιάμεσα κενά 5 - 6 mm.

6. Υδρατμοδιαπερατή συνθετική στεγανοποιητική μεμβράνη.

7. Θερμομόνωση 10 cm.

8. Εξομαλυντική στρώση τσιμεντοκονιάματος & διαμόρφωση ρύσεων 1,5% από το κέντρο της στέγης προς τις υδρορρόες εκατέρωθεν.

9. Στεγανοποιητική στρώση που λειτουργεί ως φράγμα υδρατμών.

10. Λούκι με τελική επιφάνεια από τσιμεντοειδές με στεγανοποιητικό μάζας και ενσωματωμένο υαλόπλεγμα.

11. Κάλυμμα τελειώματος με φύλλο ψευδαργύρου.

12. Τάβλες ελάτης πετσώματος πλάτους 15 cm πάχους 2 cm, ενδιάμεσα κενά 5-6 mm.

13. Φύλλα ψευδαργύρου (πάχος 0.7 - 0.8 mm), ένωση με ραφή τύπου standing seam.

14. Προβολή ραφής τύπου standing seam, ύψος αναδίπλωσης 25 mm.

15. Τελική τάβλα ελάτης με μεγαλύτερο πλάτος (24 cm), πάχους 2 cm.

16. Κάλυμμα τελειώματος με φύλλο ψευδαργύρου.

17. Σωλήνας Ø10 για απαγωγή όμβριων προς υδρορρόη.

18. Υδρορρόη Ø10.

λούκι με τελική επιφάνεια από

10 τσιμεντοειδέσ με στεγανοποιητ

μάζασ και ενσωματωμένο υαλό

0.1

5

11 κάλυμμα τελειώματοσ με φύλλ 0.11

ελάτησ πετσώματοσ πλ 12 ταύλεσ πάχουσ 2εκ, ενδιάμεσα κενά 5

ταύλα ελάτησ με μαγαλύ 13 τελική πάχοσ 2εκ.

ZINC (πάχοσ 0.7-0.8mm 14 φύλλα τύπου standing seam προβολή ραφήσ

15 τύπου standing seam,

ύψοσ αναδίπλωσησ 25mm

16 γύρισμα φύλλου ZINC

Φ8/Φ10 για απαγωγ 17 σωλήνασ ομβρίων προσ υδρορρόη

18 υδρορρόη Φ10

Λ.02

ΛΕΠΤΟΜΕΡΕΙΑ ΣΤΕΓΗΣ: ΛΟΥΚΙ ΣΥΛΛΟΓΗΣ ΟΜΒΡΙΩΝ ΚΛΙΜΑΚΑ 1:5

133

4

2

3

5 6 1

7

8

9

10 11 12 13

14

15

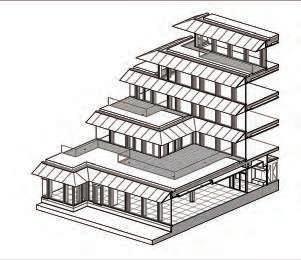

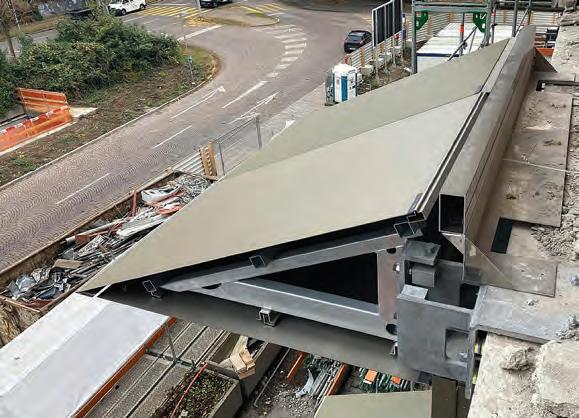

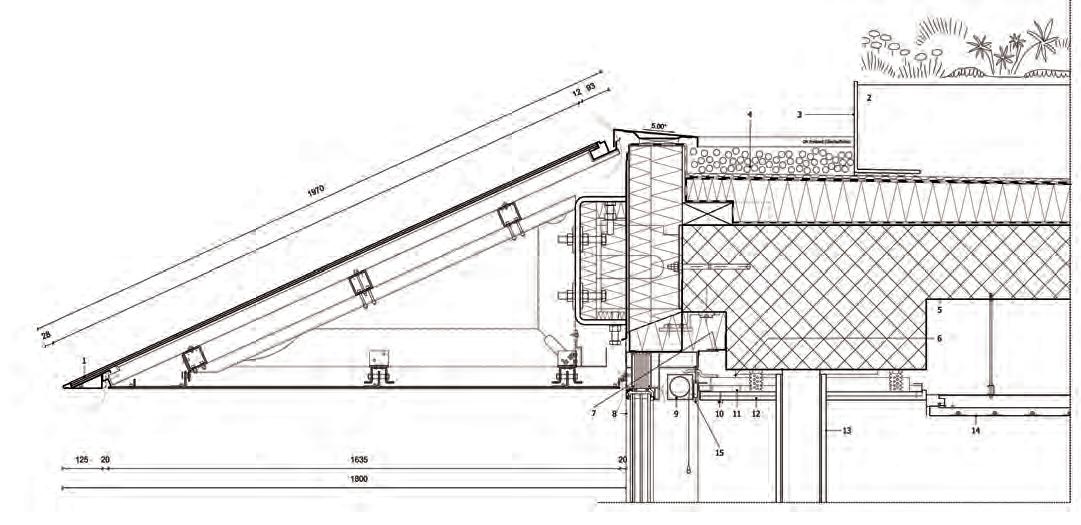

ΛΕΠΤΟΜΈΡΕΙΑ ΤΡΑΠΕΖΟΕΙΔΏΝ ΣΤΕΓΆΣΤΡΩΝ ΠΟΥ ΠΡΟΣΑΡΤΉΘΗΚΑΝ ΣΤΙΣ ΌΨΕΙΣ.

1. Περιμετρικό στέγαστρο με ενσωματωμένο φωτοβολταϊκό πέτασμα από δομημένο γυαλί ή ισοδύναμο ηλιακό μονοκρυσταλλικό πέτασμα με κυψέλες πυριτίου στην κάτω πλευρά του γυαλιού.

2. "Πράσινο" δώμα ημιεντατικής φύτευσης με αυτόματο σύστημα στάγδην άρδευσης.

3. Διπλή επίπεδη χαλύβδινη γωνία 10 mm.

4. Χαλίκι αποστράγγισης.

5. Πλάκα οροφής. Υφιστάμενη οροφή από οπλισμένο σκυρόδεμα με ύψος περιμετρικής δοκού 49 cm.

6. Κατακόρυφη πλάκα ηχομόνωσης πάχους 66 mm.

7. Χαλυβδοέλασμα 2 mm.

8. Κούφωμα από προφίλ αλουμινίου με τριπλό πολυστρωματικό γυαλί ασφαλείας.

9. Εσωτερικό ηλεκτρικό σύστημα σκίασης με σκελετό αλουμινίου και ύφασμα για προστασία από την αντανάκλαση του φυσικού φωτισμού.

10. Άξονας περιέλιξης κουρτινών.

11. Ξύλινη επένδυση.

12. Γυψοσανίδα 2 x 12.5 (mm) 13. Πυράντοχη επένδυση.

14. Μεταλλική ψευδοροφή.

15. Προφίλ, προσαρτημένο στην πρόσοψη με ειδική κόλλα.

Λεπτομέρεια στεγάστρου κατά την κατασκευή.

ΤΡΙΣΔΙΆΣΤΑΤΗ ΤΟΜΉ ΌΨΗΣ.

ΤΡΙΣΔΙΆΣΤΑΤΗ ΛΕΠΤΟΜΕΡΕΙΑ ΌΨΗΣ.

185

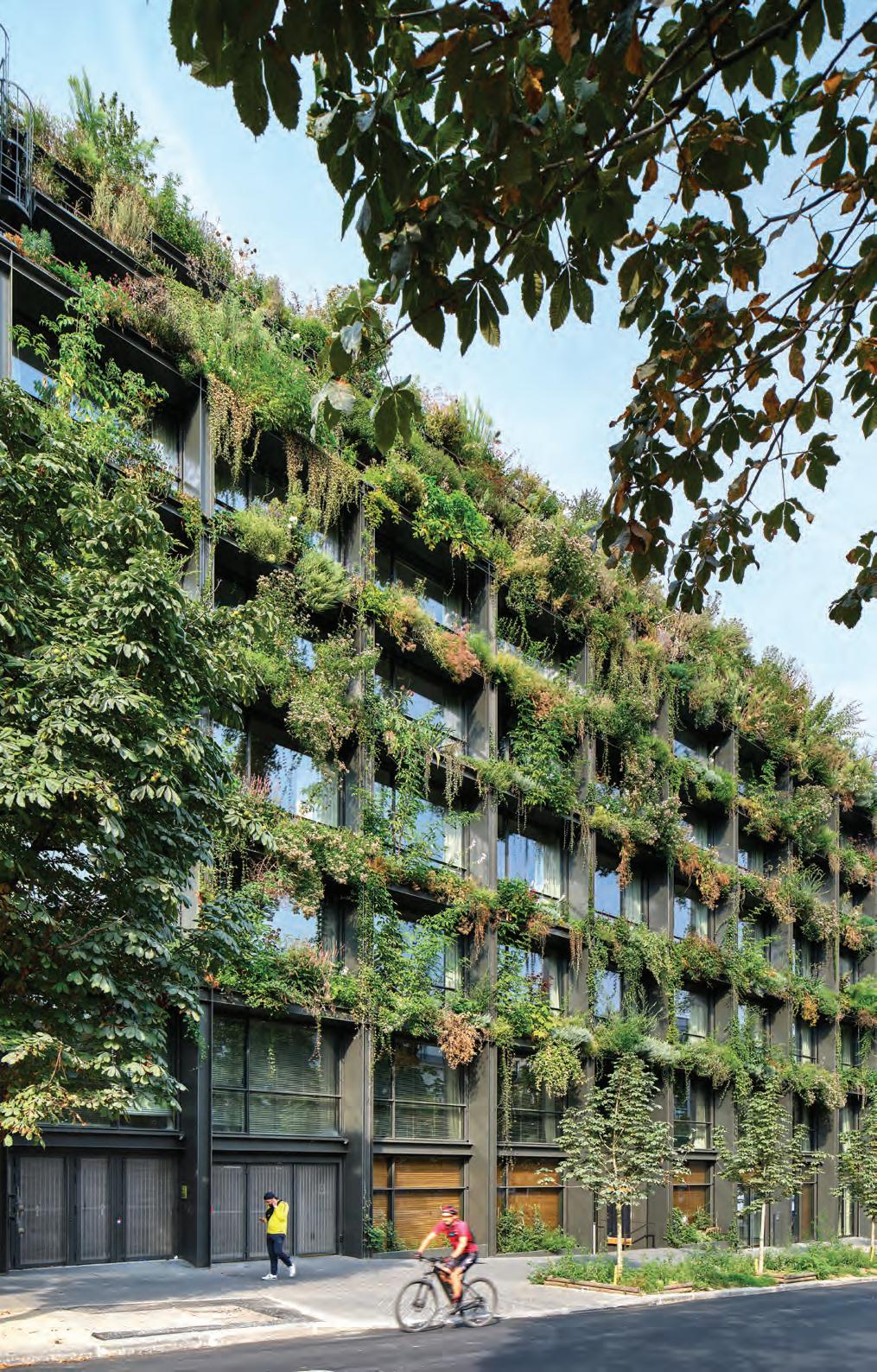

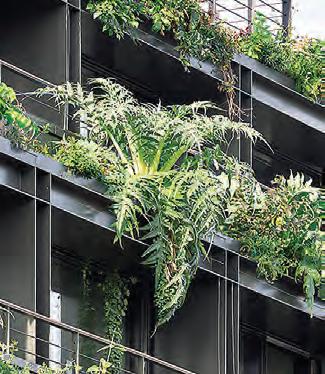

Φυτεμένα παρτέρια στους ορόφους ενισχύουν την επαφή με τη φύση.

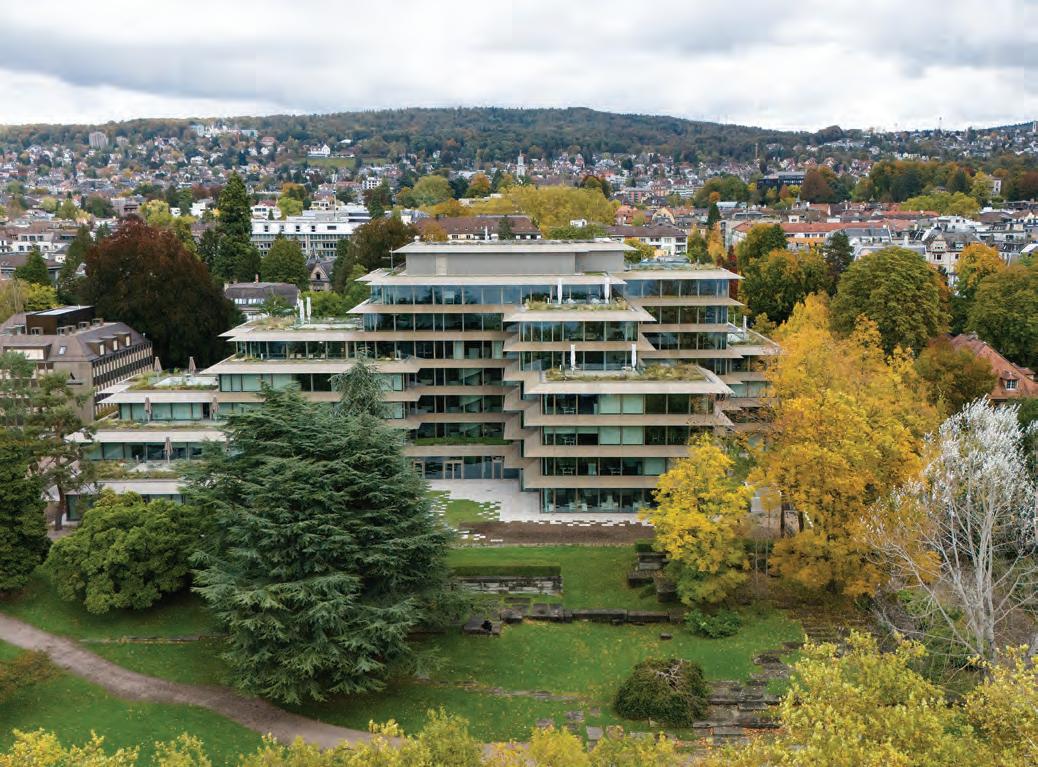

Η μεταμόρφωση του κτιρίου γραφείων έγινε με σεβασμό στο περιβάλλον και στην αρχιτεκτονική του ταυτότητα.

183

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

Οι περσίδες κάτω από την οροφή λειτουργούν ως σύστημα σκίασης και διάχυσης του φυσικού φωτός.

16 17 18

19 20 21 22

ΛΕΠΤΟΜΕΡΕΙΑ ΣΤΗΘΑΙΟΥ ΔΩΜΑΤΟΣ 1. Φωτοβολταϊκό πέτασμα.

2. Κούφωμα αλουμινίου.

3. Θερμικά σκληρημένος υαλοπίνακας, πάχους 6 mm.

4. Ειδικό τεμάχιο στήριξης υαλοστασίου.

5. Στραντζαριστό γαλβανισμένο μεταλλικό φύλλο, πάχους 1,5 mm.

6. Στραντζαριστό γαλβανισμένο μεταλλικό έλασμα, πάχους 4 mm.

7. Πετροβάμβακας 8 cm, 75 kg/m³.

8. Κοιλοδοκός SHS 60 x 3 (mm).

9. IPE 200.

10. Σκυρόδεμα Β’ φάσης.

11. Σύστημα στήριξης ινοπλισμένης τσιμεντοσανίδας από ειδικές διατομές αλουμινίου.

12. Πετροβάμβακας πάχους 4 cm, 75 kg/m³.

13. Πέτασμα ινοπλισμένης τσιμεντοσανίδας πάχους 8 mm.

14. L 40 x 4 (mm).

15. Οπλισμένο σκυρόδεμα.

16. Σκελετός γυψότοιχου.

17. Πετροβάμβακας 40 mm, 50 kg/m³.

18. Διάτρητη γυψοσανίδα 8 / 18 r πάχους 12,5 mm.

19. Πετροβάμβακας 8 cm, 75 kg/m³.

20. Επένδυση με τσιμεντοσανίδα, d=12,5 mm.

21. Κοιλοδοκός RHS 60 x 80 x 4 (mm).

22. Κοιλοδοκός RHS 60 x 80 x 4 (mm).

Οι δύο όγκοι αλληλοτέμνονται μέσω δύο διαφανών τριγωνικών πρισμάτων.

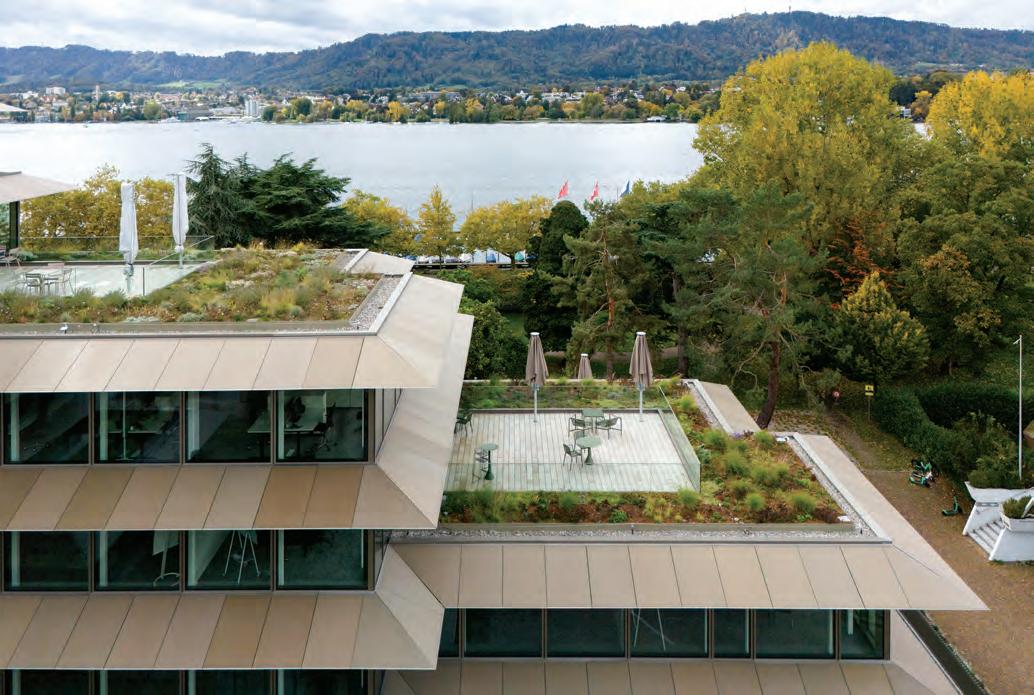

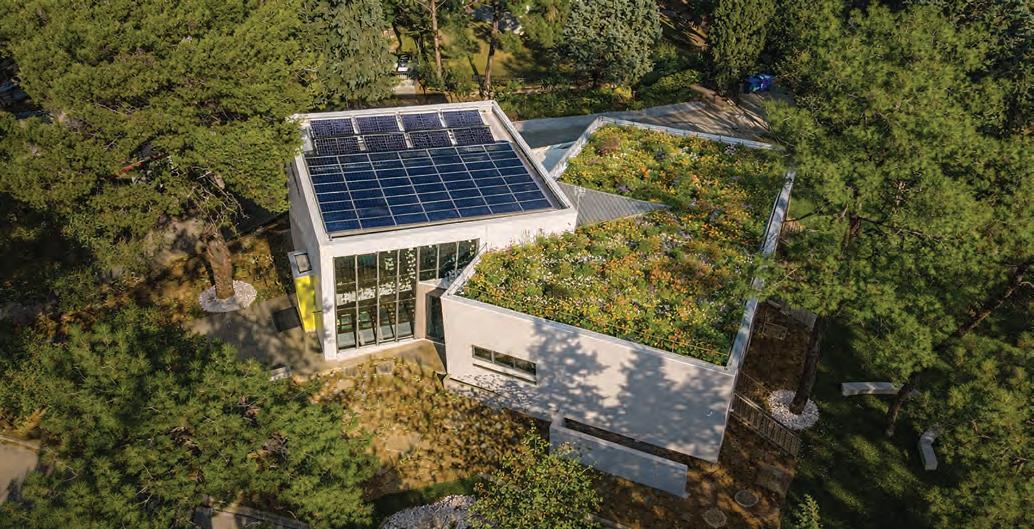

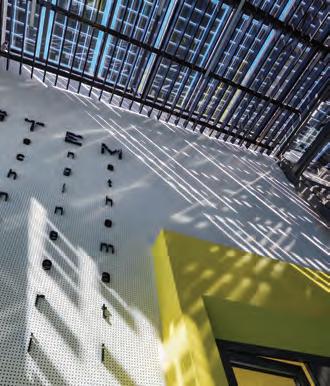

Το φυτεμένο δώμα και τα φωτοβολταϊκά πετάσματα συμβάλλουν στην ενεργειακή συμπεριφορά του κτιρίου.

72

1

2 3

4 5 6 4 7 8

9 10 11

12 13 14 15 16

25 26

27

28

17 18 19

29 30

20

21 22 23

9

24 11

12 16 31

32 33 35 25

34

40

42 41 38 43 38 44 42 41

31 44 45 31

46 47 11

ΛΕΠΤΟΜΕΡΕΙΑ ΣΥΝΑΡΜΟΓΗΣ ΚΕΛΥΦΟΥΣ

39 38 37

36

1. Φωτοβολταϊκό πέτασμα.

2. Θερμικά σκληρυμένος υαλοπίνακας, 6 mm.

3. Κούφωμα αλουμινίου.

4. Κοιλοδοκός SHS 60 × 3 (mm).

5. IPE 200.

6. Σύνθετο θερμομονωτικό πέτασμα, πάχους 8 cm.

7. Στεγανοποιητική επάλειψη με πολυουρεθανικό γαλάκτωμα.

8. Ελαφρώς οπλισμένο γαρμπιλόδεμα των 250 kg/m3 τσιμέντου.

9. Πλάκες εξηλασμένης πολυστερίνης 10 cm.

10. Ελαστομερής μεμβράνη 4 kg/m3 (διπλή στρώση).

11. Οπλισμένο σκυρόδεμα.

12. Στραντζαριστό γαλβανισμένο μεταλλικό φύλλο, πάχους 1,5 mm.

13. Στραντζαριστό γαλβανισμένο μεταλλικό έλασμα, πάχους 3 mm.

14. Πέτασμα ινοπλισμένης τσιμεντοσανίδας πάχους 8 mm.

15 Σύστημα στήριξης ινοπλισμένης τσιμεντοσανίδας από ειδικές διατομές αλουμινίου.

16. Σκυρόδεμα Β΄ φάσης.

17. Πετροβάμβακας πάχους 8 cm και βάρους 75 kg/m3.

18. Τσιμεντοσανίδα πάχους d = 12,5 mm.

19. Κοιλοδοκός SHS 80 × 60 × 4 (mm).

20. Στοιχείο διαχωρισμού από αλουμίνιο EDP100.

21. Μηχανικό υπόστρωμα ανάπτυξης φυτών 8 cm.

22. Αποστραγγιστικό στοιχείο με ενσωματωμένο διηθητικό φίλτρο.

23. Στεγανοποιητική μεμμβράνη FPO με αντιριζική προστασία.

24. Γαρμπιλόδεμα κλίσεων.

25. Επένδυση με γυψοσανίδα, πάχους d = 12,5 mm.

26. Κοιλοδοκός SHS 50 × 3 (mm).

27. Κοιλοδοκός SHS 40 × 3 (mm) στα σημεία στήριξης των φωτιστικών σωμάτων.

28. Ψευδοροφή από λωρίδες PVC 100 × 18 (mm).

29. Μεταλλικό στοιχείο U 150 × 40 × 2 (mm).

30. Κοιλοδοκός SHS 40 × 3 (mm).

31. Διπλή γυψοσανίδα πάχους d = 25 mm.

32. Κοιλοδοκός SHS 50 × 60 × 3 (mm).

33. Στραντζαριστή διατομή 60 × 25 × 2 (mm).

34. L 40 × 60 × 6 (mm).

35. Διπλός υαλοπίνακας.

36. Πετροβάμβακας πάχους 7,5 cm και βάρους 50 kg/m3.

37. Σύστημα ανάρτησης ψευδοροφής.

38. Σκελετός γυψοσανίδας οροφής.

39. Διάτρητη γυψοσανίδα πάχους 12,5 mm με ινώδες φίλτρο στην αφανή πλευρά.

40. Γυψοσανίδα.

41. Κοιλοδοκός SHS 50 × 2 (mm).

42. Κοιλοδοκός SHS 80 × 3 (mm).

43. Επένδυση με μονή γυψοσανίδα πάχους d=12,5 44. Κοιλοδοκός SHS 100 × 4 (mm).

45. Πετροβάμβακας, πάχους 5 cm.

46. Δάπεδο PVC. 47. Τσιμεντοκονίαμα.

73

αρχιτεκτονική & εφαρμογές

αρχιτεκτονική & εφαρμογές Xαρτόδετο: 25 x 27,5 cm Σελίδες: 240 Ελληνικά/Αγγλικά Α' Έκδοση 2025 ISBN: 978-960-6803-28-4

Xαρτόδετο: 25 x 27,5 cm Σελίδες: 240 Ελληνικά/Αγγλικά Α' Έκδοση 2024 ΙSBN: 978-960-6803-26-0

Xαρτόδετο: 25 x 27,5 cm Σελίδες: 256 Ελληνικά/Αγγλικά Α' Έκδοση 2021 ΙSBN: 978-960-6803-22-2

Το βιβλίο "Αρχιτεκτονική & Εφαρμογές" παρουσιάζει επιλεγμένα κτίρια από όλο τον κόσμο, που καλύπτουν ένα ευρύ φάσμα χρήσεων και αναδεικνύουν τη στενή σχέση ανάμεσα στη σύλληψη και στην κατασκευή. Μέσα από φωτογραφίες και σχέδια λεπτομερειών, τεκμηριώνεται ο ρόλος της μελέτης εφαρμογής και της τεχνολογίας στη διαμόρφωση ποιοτικών, βιώσιμων και τεχνικά άρτιων έργων σύγχρονης αρχιτεκτονικής.

Xαρτόδετο: 25 x 27,5 cm Σελίδες: 232 Ελληνικά/Αγγλικά Α' Έκδοση 2023 ΙSBN: 978-960-6803-24-6

αρχιτεκτονική & εφαρμογές

Xαρτόδετο: 21 x 27,5 cm Σελίδες: 200 A' Ανατύπωση 2025 Α' Έκδοση 2024 ΙSBN 978-960-6803-18-5

Xαρτόδετο: 21 x 27,5 cm Σελίδες: 232 Α' Ανατύπωση 2025 Α' Έκδοση 2020 ΙSBN 978-960-6803-21-5

Xαρτόδετο: 21 x 27,5 cm Σελίδες: 200 Α' Ανατύπωση 2025 Α' Έκδοση 2018 ΙSBN 978-960-6803-18-5

Xαρτόδετο: 21 x 27,5 cm Σελίδες: 216 Α' Έκδοση 2023 ISBN 978-960-6803-25-3

από το σχέδιο στην υλοποίηση με 32 έργα από όλο τον κόσμο

ONLINE SHOP // www.ktirio.gr

ONLINE SHOP // www.ktirio.gr

ΠΑΡΑΓΓΕΛΙΕΣ ΤΗΛ.: 2310480340

ΠΑΡΑΓΓΕΛΙΕΣ ΤΗΛ.: 2310480340

ARCHITECTS

IN GREECE

+ 5

FIRMS PROJECTS www.ktirio.gr

SPECIAL EDITION • KTIRIO • 7,50 €

Xαρτόδετο: 23 x 30 cm Σελίδες: 152 Ελληνικά/Αγγλικά Α' Έκδοση 2024

από το σχέδιο στην υλοποίηση με 32 έργα από όλο τον κόσμο

Xαρτόδετο: 23 x 30 cm Σελίδες: 160 Ελληνικά/Αγγλικά Α' Έκδοση 2023

Xαρτόδετο: 23 x 30 cm Σελίδες: 176 Ελληνικά/Αγγλικά Α' Έκδοση 2022

Xαρτόδετο: 23 x 30 cm Σελίδες: 176 Ελληνικά/Αγγλικά Α' Έκδοση 2021

ISBN 9789606803291

9 789606 803291

Ε Κ Δ Ο Σ Ε Ι Σ

Xαρτόδετο: 23 x 30 cm Σελίδες: 152 Ελληνικά/Αγγλικά Α' Έκδοση 2025

Ε Κ Δ Ο Σ Ε Ι Σ

Ε Κ Δ Ο Σ Ε Ι Σ

Xαρτόδετο: 21 x 27,5 cm Σελίδες: 232 Α' Έκδοση 2022 ΙSBN 978-960-6803-23-9

Xαρτόδετο: 21 x 27,5 cm Σελίδες: 208 Α' Έκδοση 2021 ΙSBN 978-960-6803-06-2

Xαρτόδετο: 21 x 27,5 cm Σελίδες: 200 Α' Έκδοση 2012 ΙSBN 978-960-6803-12-3

Xαρτόδετο: 19 x 25 cm Σελίδες: 128 Α' Έκδοση 2007 ISBN 978-960-88427-9-3
