CONCURSO MERCADO CENTRAL DE CONCEPCIÓN
CENTRO RECREATIVO LO OVALLE
CONCURSO BORDE COSTERO
Herramientas
Desarrollada con AutoCAD, esquemas en Illustrator, modélo en Rhinoceros 3D e imágenes en D5 render y Photoshop

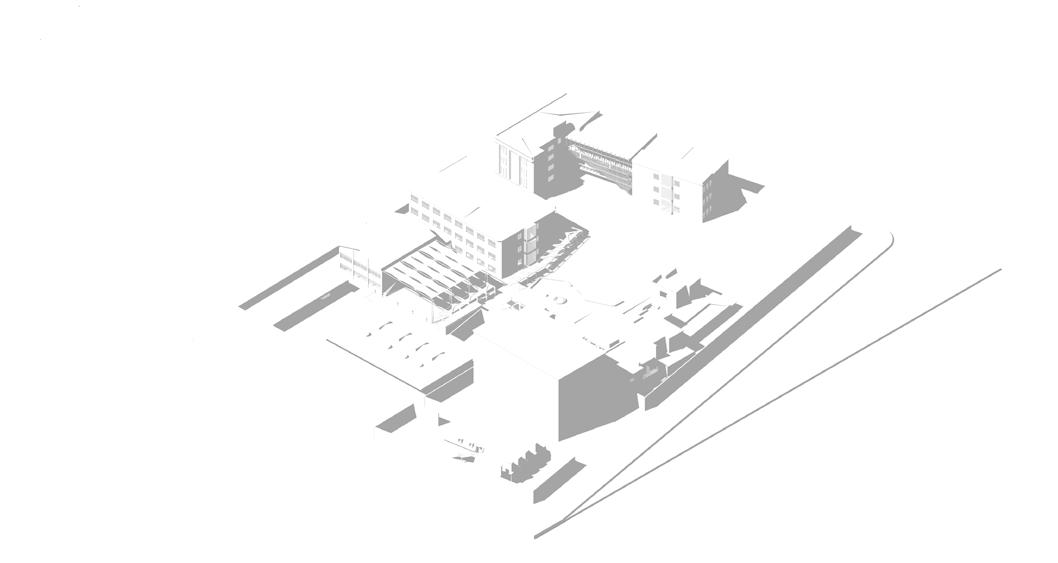

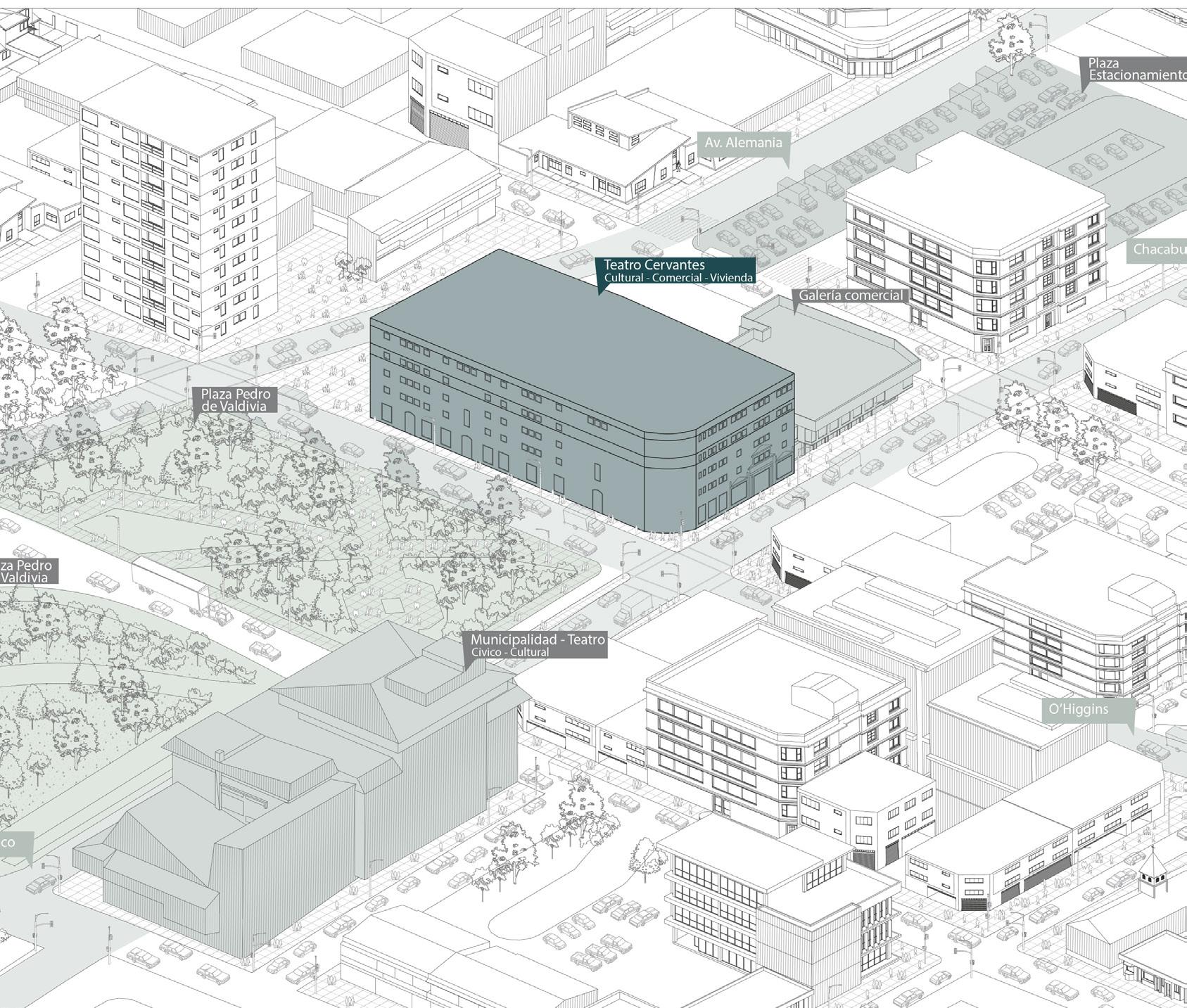

Vista Isométrica

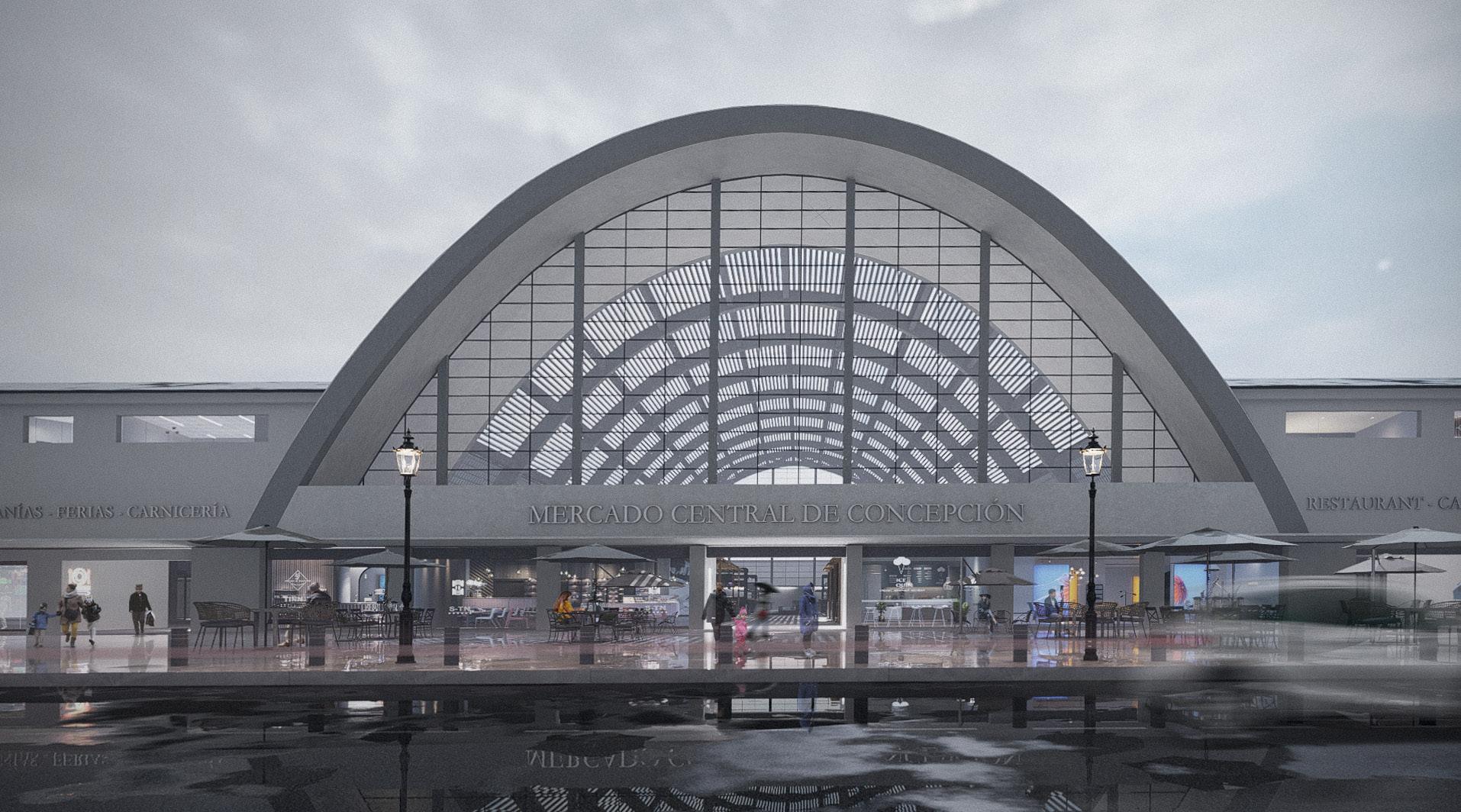

El proyecto del Mercado Central de Concepción, desarrollado en colaboración con equipo de la Finis Terrae, ha logrado obtener el segundo lugar en un concurso nacional de ideas convocado por la Cámara Chilena de la Construcción (CChC). El propósito de este concurso era la conservación y restauración del Mercado Central, que fue declarado monumento histórico por el Consejo de Monumentos Nacionales (CMN) en el año 2014. La propuesta se enfoca en resaltar la identidad local a través de una nueva distribución programática, con el objetivo de mejorar y fortalecer la relación entre los comerciantes y los usuarios, manteniendo un flujo constante e integrado dentro del mercado, al mismo tiempo que se busca crear una extensión programática alrededor del edificio para establecer un primer punto de contacto con el mercado y generar una conexión con su entorno cercano.
PÉRGOLA PÉRGOLA
ABARROTES
ÁRE A DE CARGAS Y DESCARGAS
GALERÍA COMERCIAL
PANADERIA
CAFETERÍA
TALLERES
CARNICERIA PESCADERIA
FRUTAS Y VERDURAS
COCINERIAS
ABARROTES JUGUERIAS QUESERIA
TALLERES ARTESANIA ARTESANIA
GALERÍA COMERCIAL
GALERÍA COMERCIAL BAÑOS
Esquema Distribución Programática
ES P ACIO PÚBLICO INTEGRADO
Esquema Circulación Principal
Esquema Circulación Secundaria
Esquemas Relación Programática
Esquemas Relación Programática
Esquemas Relación Programática

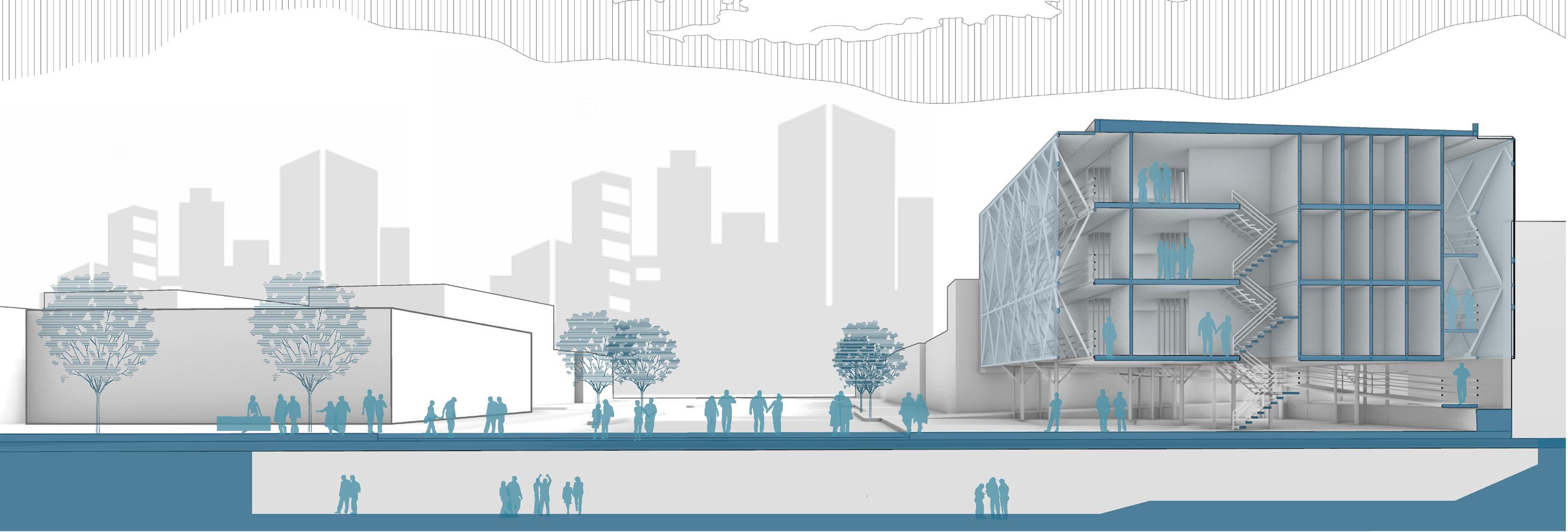

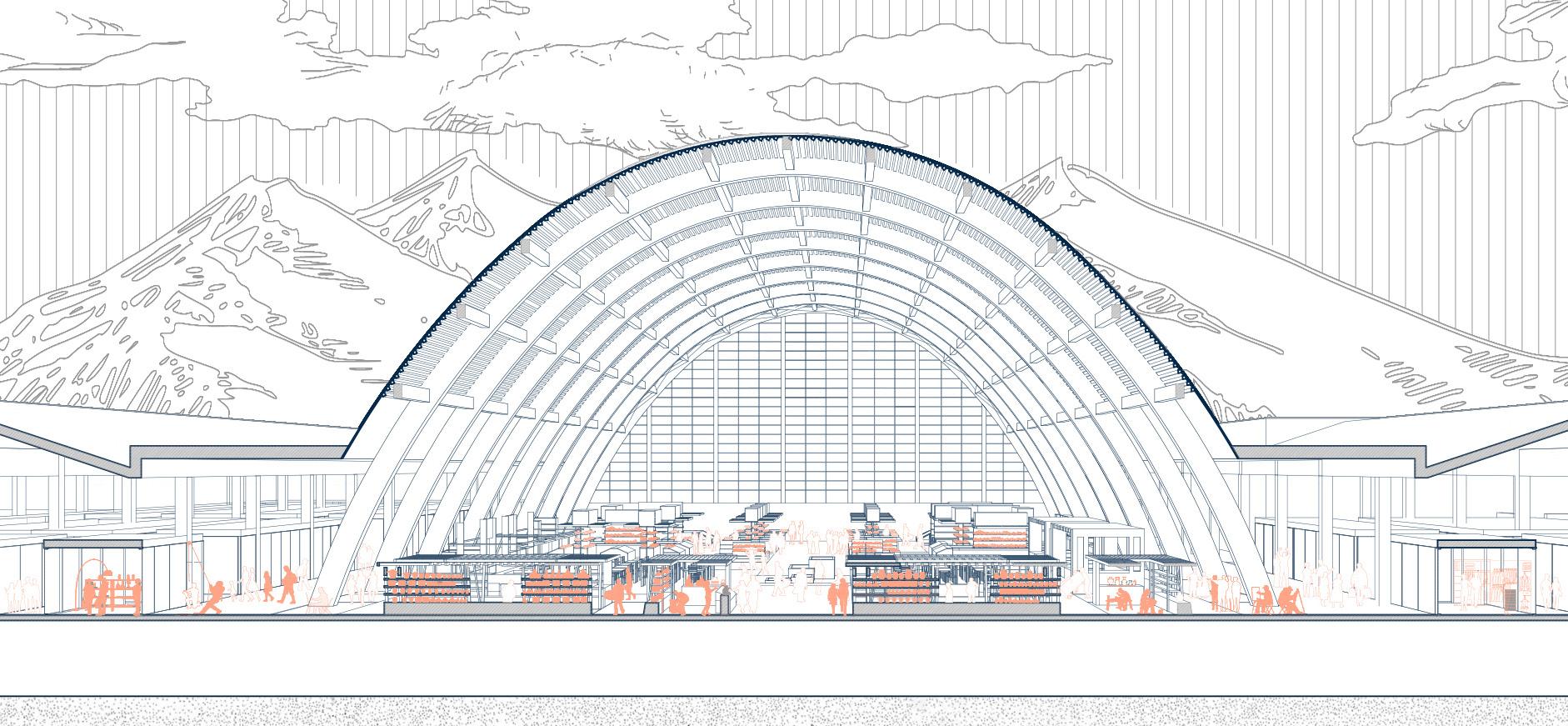

Corte Transversal

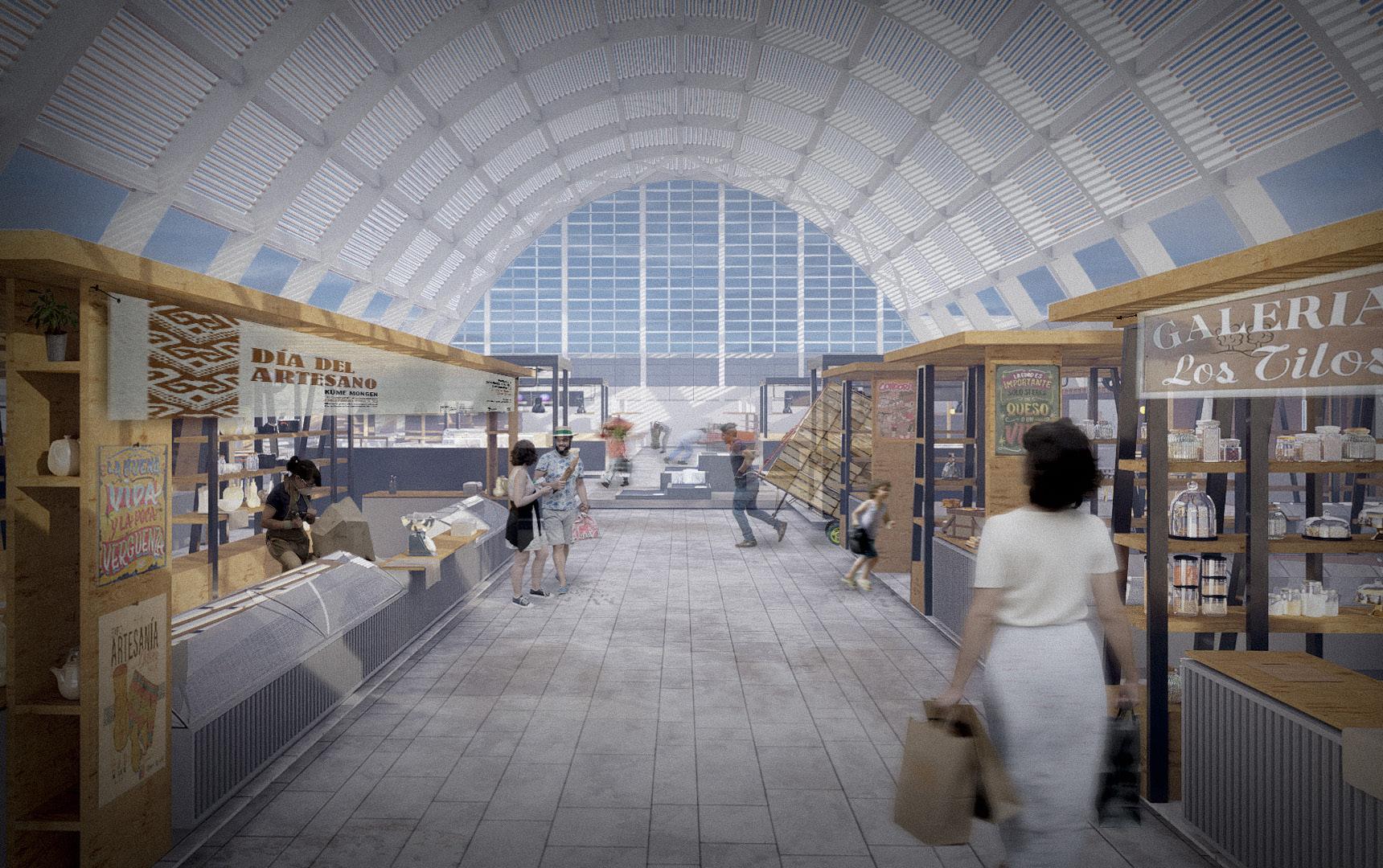

Vista Galería Comercial Vista Pérgola

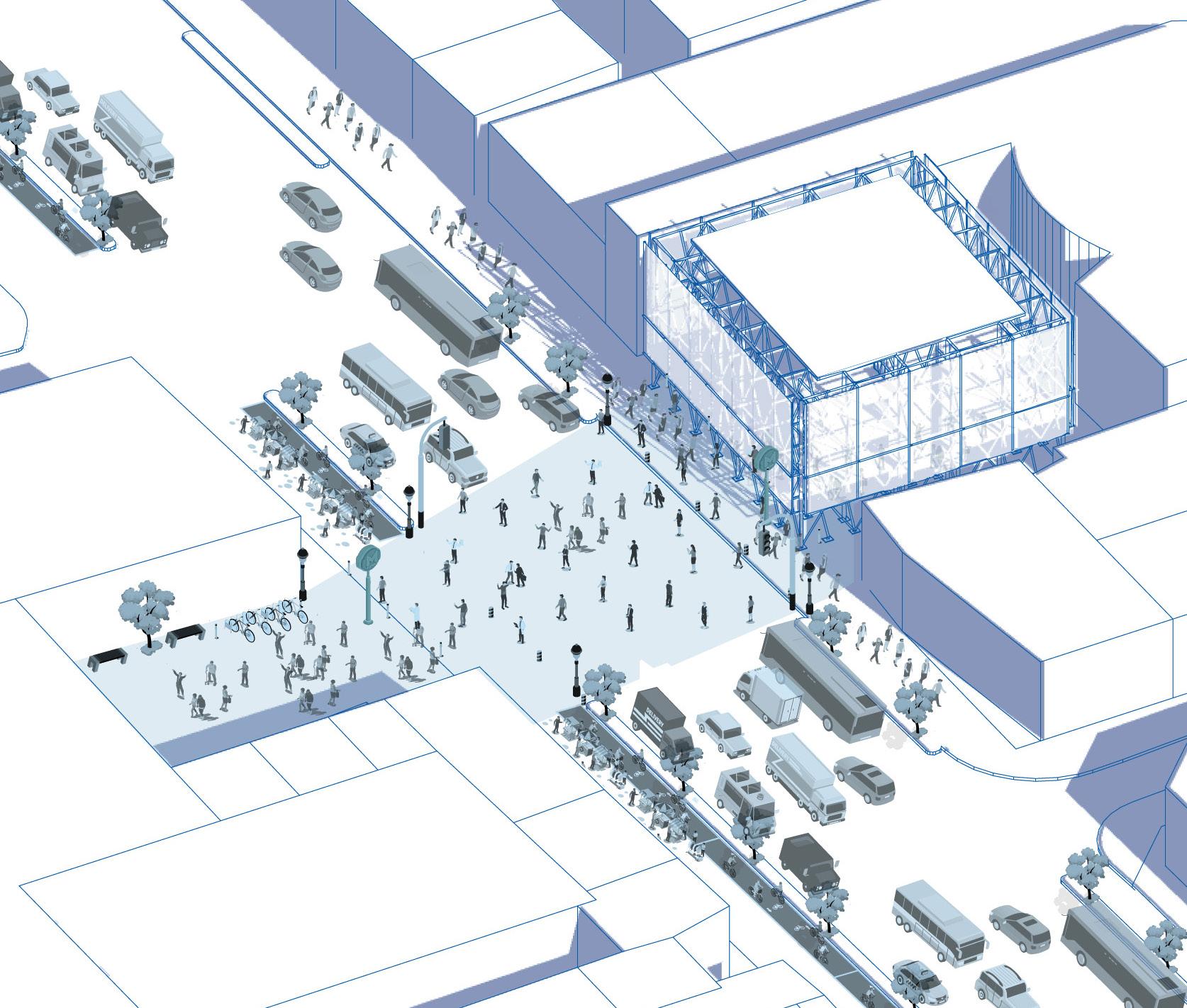

Herramientas Vista Isométrica
Desarrollada con AutoCAD, esquemas en Illustrator y modélo e imágenes en Rhinoceros 3D y Photoshop

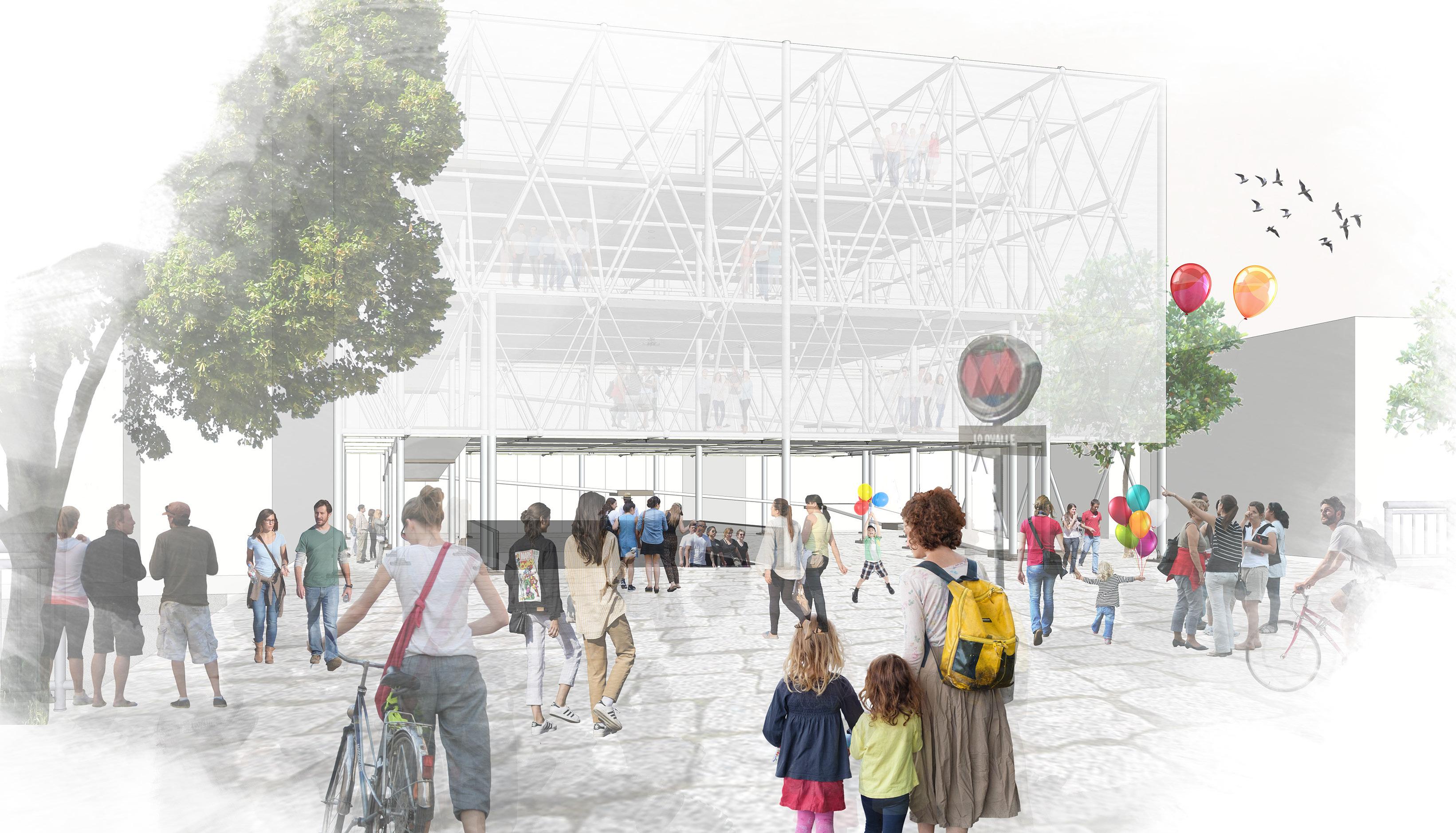

“Centro Recreativo Lo Ovalle”, ubicado en la estación de metro Lo Ovalle de la línea 2, es un proyecto desarrolla en taller de ciudad y territorio, teniendo como objetivo abordar problemáticas sociales actuales a través de estrategias urbanas. El resultado es este centro el cual busca promover la “integración social y revitalización del barrio” al establecer una conexión eficiente entre los puntos clave de la zona. La culminación del proyecto es una estructura accesible para la comunidad, destinada a actividades cívicas, sociales y culturales, fomentando así la participación y el fortalecimiento de los lazos comunitarios.
61X20X5X3000mm
NODO DE CONEXIÓN ACERO 200 mm Ø
POLIGYP 20 mm
PERFIL METALCON U 35mm
PERFIL AT 20x25x4x0.42mm
PLANCHA OSB 10 mm
PLANCHA VOLCANITA 10 mm
VIDRIO TERMOPANEL
PERFIL ANGULAR 30mm x 30mm x 2mm
HORMIGÓN 0,05 mm
ENFIERRADURA 5 mm Ø
PLACA COLABORANTE INSTADECK
PERFIL TUBULAR CUADRADO 100 mm x 100 mm x 6m
PERFIL TUBULAR CIRCULAR ACERO 100 mm Ø x 6m
PLANCHA OSB
POLIURETANO
PERFILES METALCORN
ESCALA 1:20
PERFIL TUBULAR CIRCULAR ACERO
200 mm Ø x 6m
CONCURSO MERCAD0 CENTRAL DE CONCEPCIÓN
LOSA COLABORANTE
PLANCHA OSB
VOLCANITA
PERFIL MONTANTE 60X30X5X2400mm
PERFIL CANAL 61X20X5X3000mm
NODO DE CONEXIÓN ACERO 200 mm Ø
POLIGYP 20 mm
PERFIL METALCON U 35mm
PERFIL AT 20x25x4x0.42mm
CIRCULACIÓN
PLANCHA OSB 10 mm
PLANCHA VOLCANITA 10 mm
NÚCLEO PROGRAMÁTICO
ÁREA PROGRAMÁTICA
PILAR ESTRUCTURAL
VIDRIO TERMOPANEL
PERFIL ANGULAR 30mm x 30mm x 2mm
ESTRUCTURA ESTEREOMÉTRICA
HORMIGÓN 0,05 mm
ENVOLVENTE
ENFIERRADURA 5 mm Ø
PLACA COLABORANTE INSTADECK
Isométrica Explotada
PERFIL TUBULAR CUADRADO 100 mm x 100 mm x 6m
DETALLES DE UNIÓN
PERFILES METALCORN
ESCALA 1:20
ESCALA 1:20
PERFIL TUBULAR CIRCULAR ACERO 200 mm Ø x 6m
LLEGADA A PISO
ESCALA 1:25
DETALLES DE UNIÓN
UNIÓN VÉRTICE
ESCALA 1:25
Detalle Escantillón
Detalles Unión
LLEGADA A PISO
ESCALA 1:25
Vista Isométrica Propuesta
Herramientas
Desarrollada con AutoCAD, esquemas en Illustrator, modélo en Rhinoceros 3D e imágenes en D5 render y Photoshop

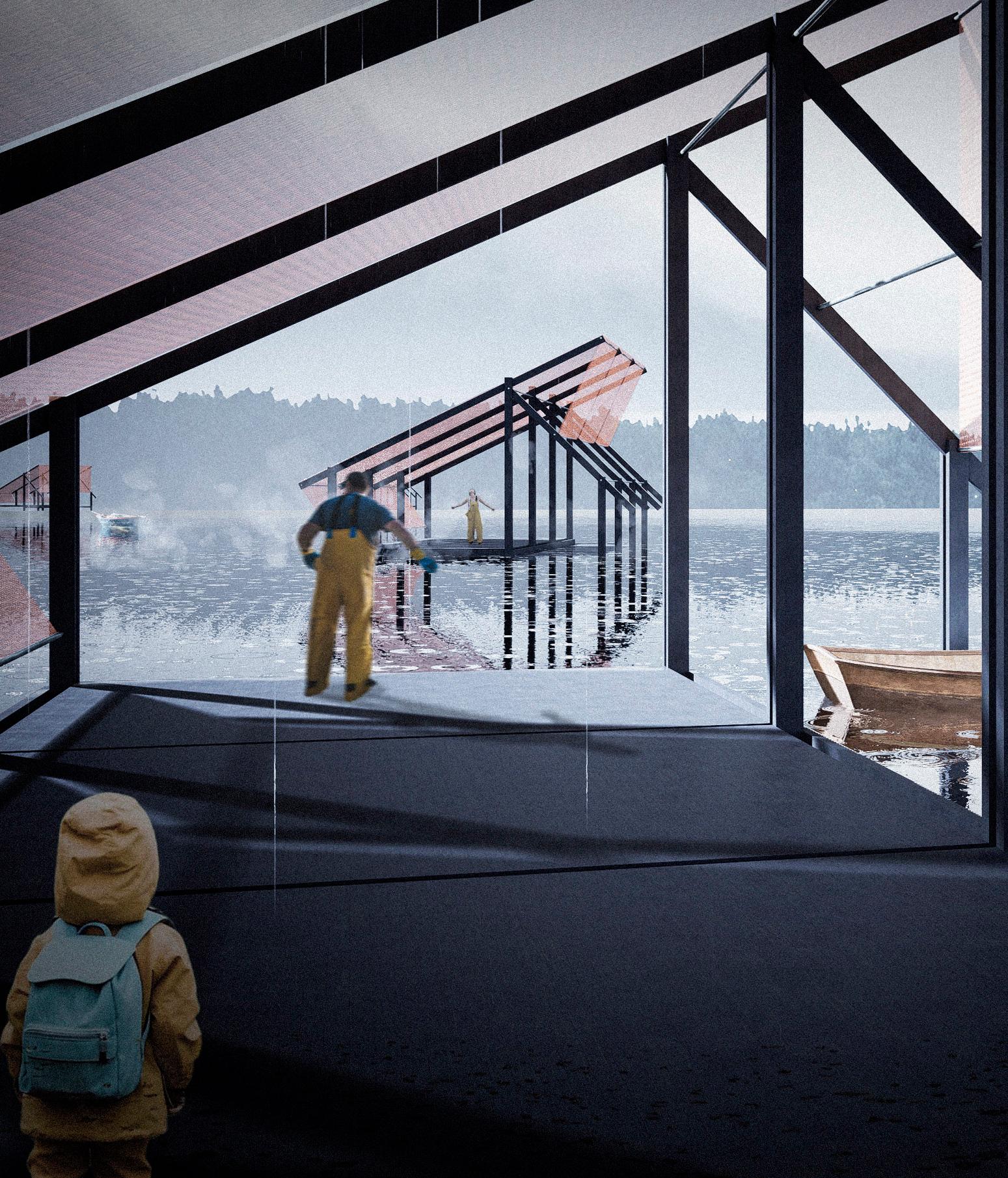

El proyecto “Micelio Lacustre”, desarrollado en colaboración con el Equipo UFT para el concurso del borde costero de Pucón, tiene como objetivo primordial conectar y habilitar de manera fluida el espacio natural y urbano. Se propone la creación de un recorrido continuo que aproveche los elementos proporcionados por el entorno, facilitando así la interacción armoniosa entre ambos ámbitos. Además, se plantea una diversidad programática que se ajusta a las necesidades específicas del lugar, ofreciendo una experiencia enriquecedora y variada para sus locatarios - visitantes.

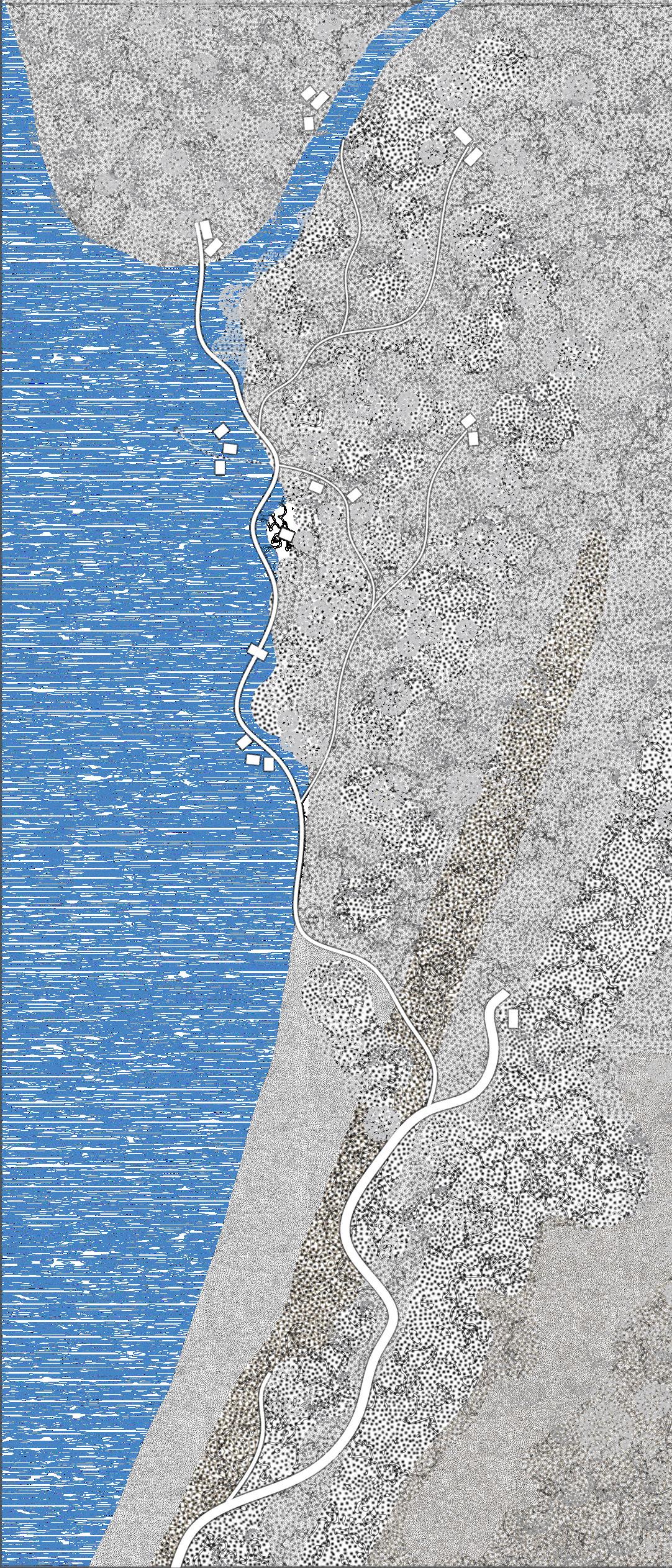

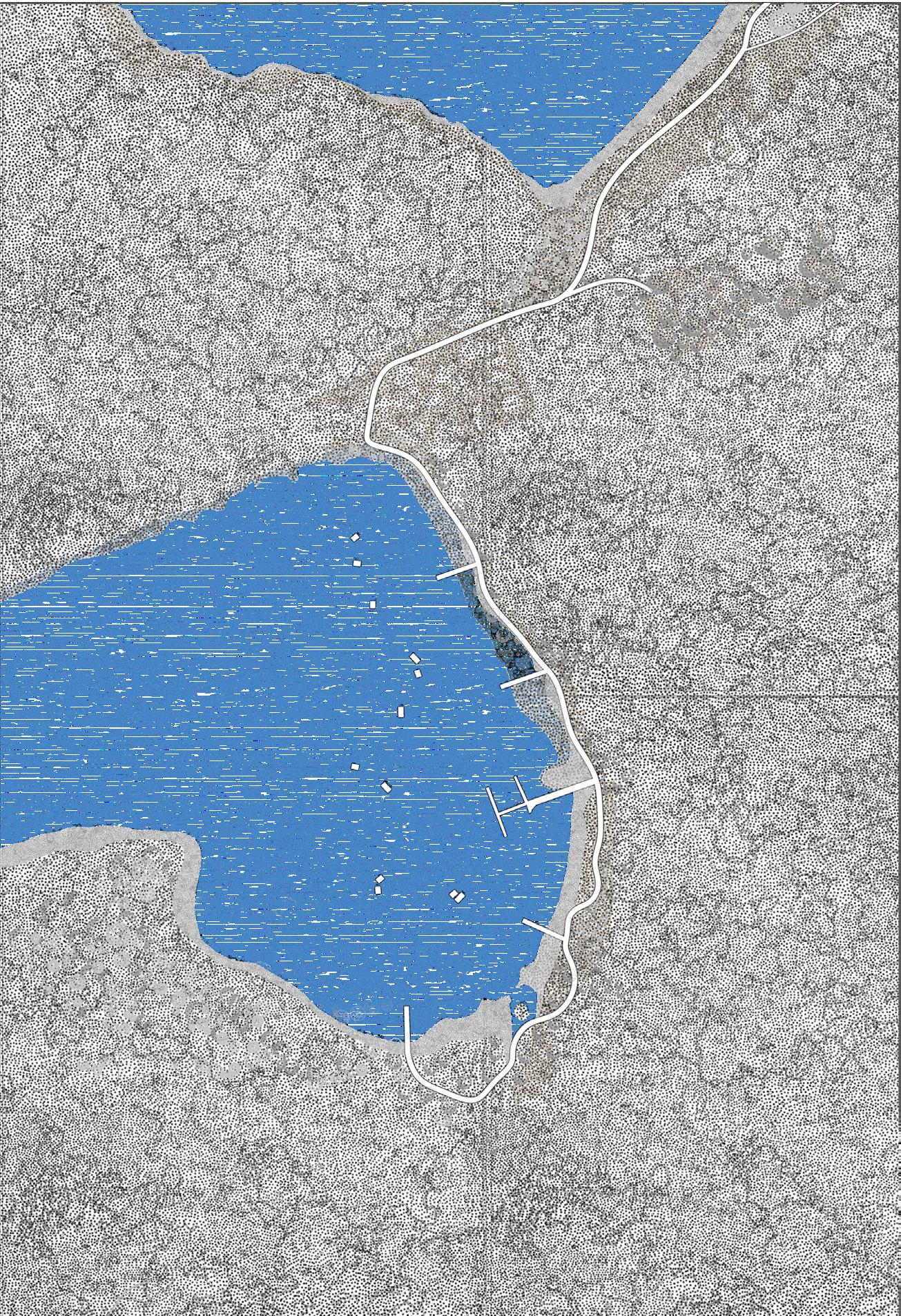

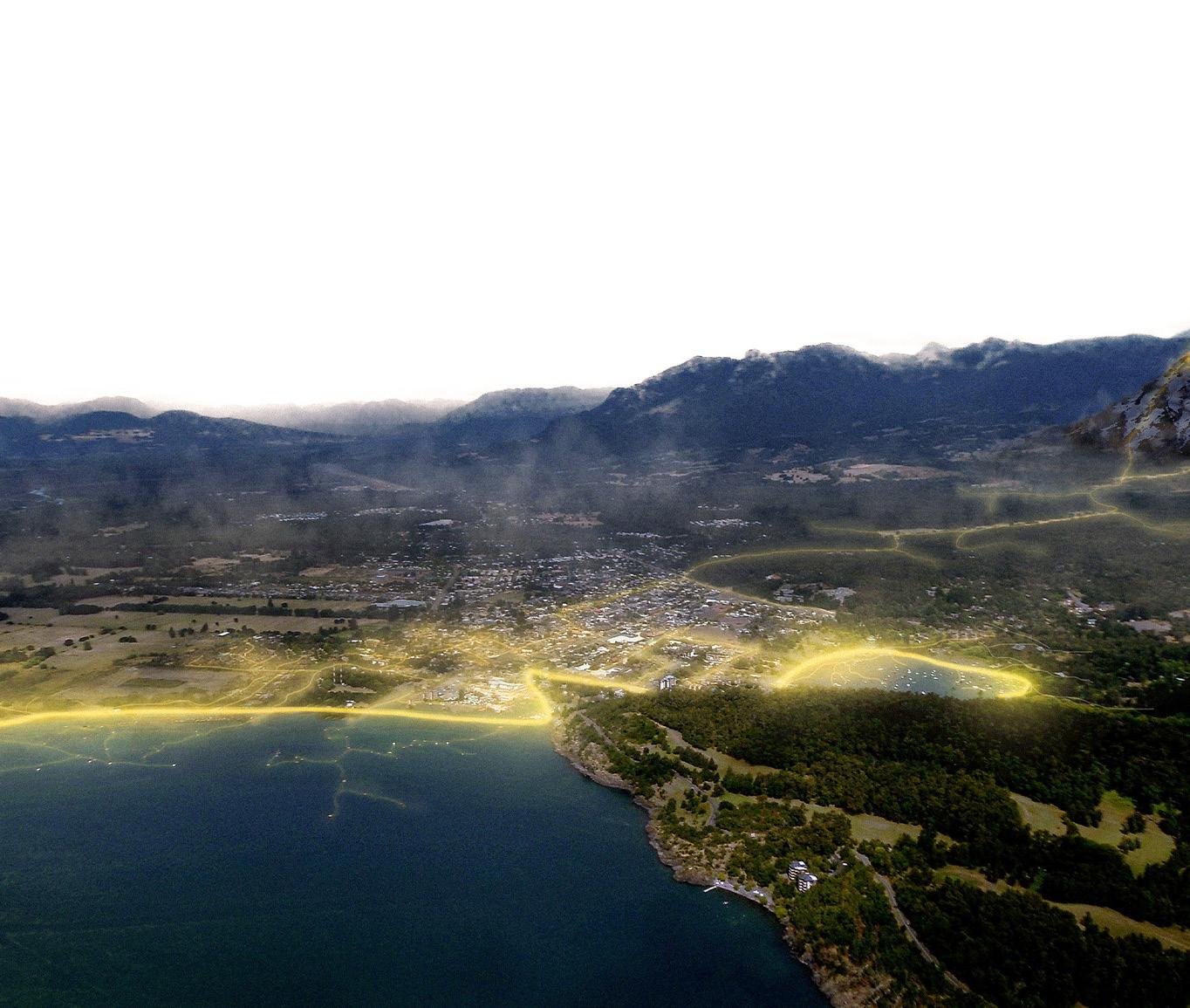

Esquema Relación Concepto micelio-lugar
Red Principal Articulación Secundaria
Intercepción Variables
Feria Artesanal
Equipamiento
Mercado Popular Recreativo
Huerto Urbano Zona Compostaje
Ciclovias
Señalización
CULTURAL
Contemplación
Musica Área Deportiva AMBIENTAL
Bicicletero Ecoaulas Reciclaje
Planta Tratamiento Aguas
Jardín Agroecológico
Esquema Distribución programática
“Se plantean esquemas que vinculan el micelo como raíz que entrelaza todas las especies, buscando fusionar el territorio con los residentes locales y los visitantes temporales. Esta concepción se materializa en propuestas programáticas interconectadas y distribuidas a lo largo del recorrido, promoviendo una integración armónica entre la comunidad y su entorno.”

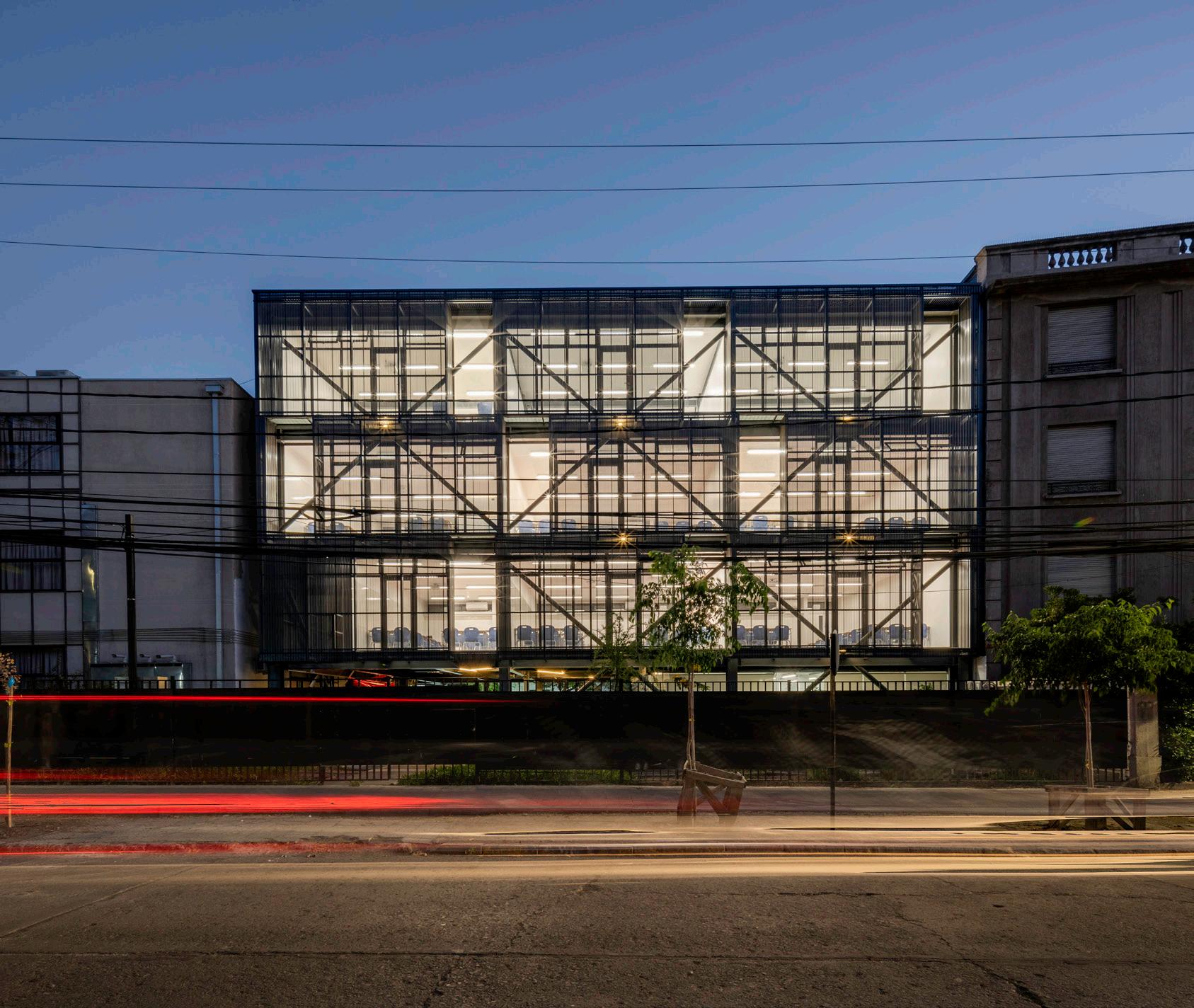

Fotografía Exterior The English Institute
Herramientas
Desarrollada con AutoCAD, modélo en SketchUP, esquemas Illustrator y presentación Indesing
Elaboración de infrome para The English Institute que explorará el crecimiento y consolidación de la institución entre 2005 y 2022, enfocándonos en los cambios estructurales, como las modificaciones en los edificios, de manera cronológica. Abordaremos las obras dirigidas por la oficina AEA, comenzando con la recopilación de datos por departamento, desde su creación hasta su estado actual. Analizaremos parámetros clave como ocupación de suelo, función, año de creación, año de modificación y escala.
Asimismo, se apoya en el proyecto “Quincho Barrio Nuevo” mediante la generación de modelos 3D de estructura. Esto conduce a la creación de una lámina isométrica desglosada que incluye la identificación y señalización de las diferentes piezas.

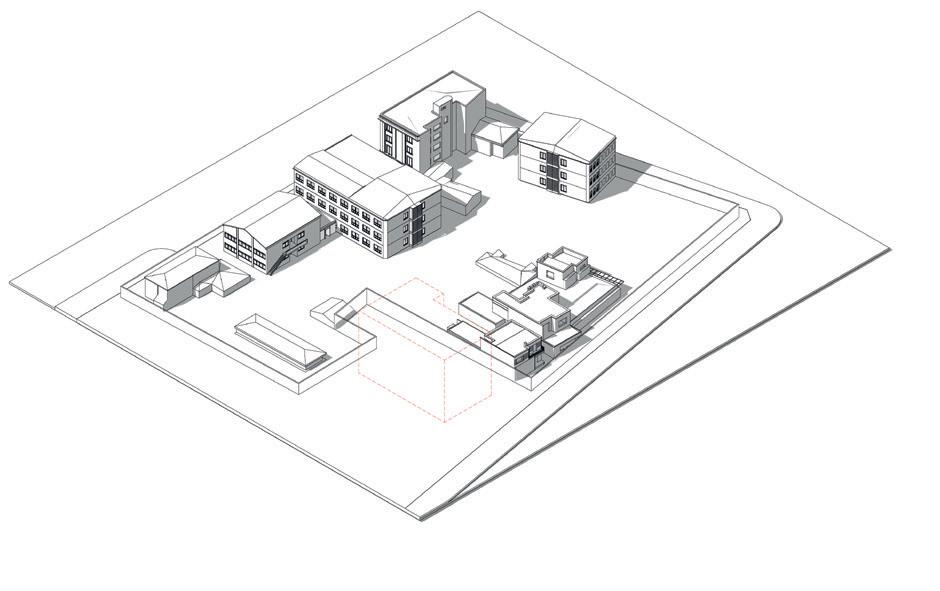

Cronología Edificación
“Presentación del proceso de crecimiento y consolidación del colegio entre 2005 y 2023, recopilación y reinterpretación de archivos planimétricos, gráficos y esquemas de autoría con el objetivo de mostrar de manera sintética el proceso”.
Planta Patio Central
Isométrica
Crecimineto y Consolidación
Infraestructura 2005
Corte Transversal Casa de las Artes

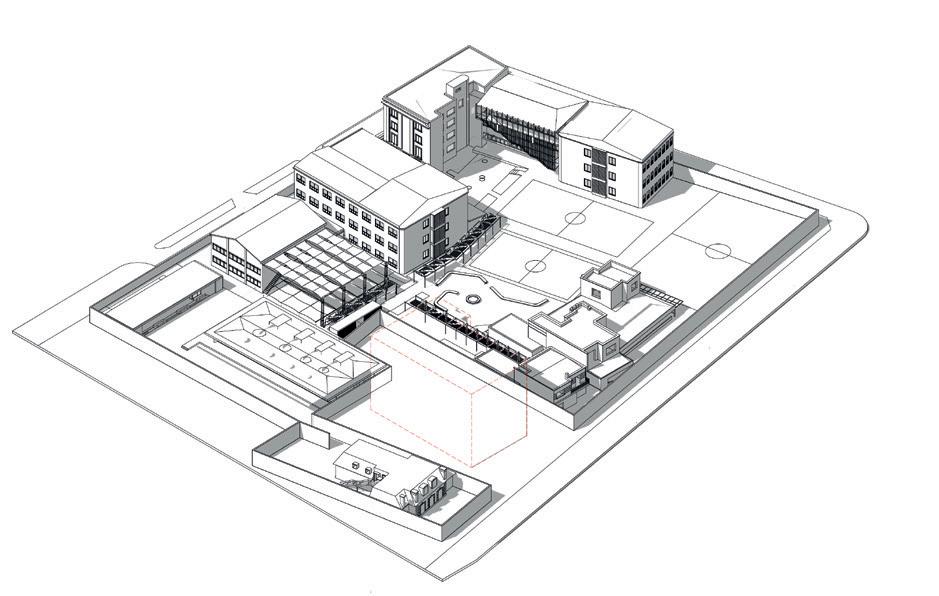

Infraestructura 2023
Esquema Patio Central
Planta Casa de las Artes
ESTRUCTURA PORTANTE ACERO 1
PERFIL ACERO 40 X 40 X 4MM.
SOPORTE REVESTIMIENTO METÁLICO 2
PERFIL ACERO 30 X 20 X 2MM.
PLANCHA DE ACERO DE 3MM 3
9 DESGLOSE PIEZAS
REVESTIMIENTO MADERA DE ALERCE 4
ÁNGULO LAMINADO 40 X 40 X 4MM 5
PERFIL C 250 X 50 X 3MM.
PERFIL DOBLE CANAL 100 X 50 X 3MM. 6
COSTANERA DE ACERO RECICLADA 7
PERFIL C 250 X 50 X 3MM.
6 COSTANERA DE ACERO RECICLADA 7 CUBIERTA 8
PERFIL DOBLE CANAL 100 X 50 X 3MM.
Isométrica Y Deglose Quincho
Isométrica Y Deglose Cubierta
Fotomontaje Interior
Herramientas
Desarrollada con AutoCAD, modélo en SketchUP e imágenes D5 render y Photoshop
“Centro Recreativo Lo Ovalle”, ubicado en la estación de metro Lo Ovalle de la línea 2, es un proyecto desarrolla en taller de ciudad y territorio, teniendo como objetivo abordar problemáticas sociales actuales a través de estrategias urbanas. El resultado es este centro el cual busca promover la “integración social y revitalización del barrio” al establecer una conexión eficiente entre los puntos clave de la zona. La culminación del proyecto es una estructura accesible para la comunidad, destinada a actividades cívicas, sociales y culturales, fomentando así la participación y el fortalecimiento de los lazos comunitarios.
“Centro Recreativo Lo Ovalle”, ubicado en la estación de metro Lo Ovalle de la línea 2, es un proyecto desarrolla en taller de ciudad y territorio, teniendo como objetivo abordar problemáticas sociales actuales a través de estrategias urbanas. El resultado es este centro el cual busca promover la “integración social y revitalización del barrio” al establecer una conexión eficiente entre los pun
MEMBRABA ASFÁLTICA GRAVILLADA
PLANCHA OSB 10 mm
CERCHA MONTANTE METALCOM 60 x 38 mm 2.4 mt
CANALETA 0.30 x 3 m
LOSA HORMIGÓN ARMADO 20 cm
POLIGYP 20 mm
PERFIL METALCON U 35mm
PERFIL AT 20x25x4x0.42mm
PLANCHA OSB 10 mm
PLANCHA VOLCANITA 10 mm
PORCELANATO 120x120 cm
SOPORTE BALDOSAS
ESPUMA NIVELADORA
LOSA HORMIGÓN ARMADO 20 cm
NIVEL +2
PORCELANATO 120x120 cm
SOPORTE BALDOSAS
ESPUMA NIVELADORA
LOSA HORMIGÓN ARMADO 20 cm
PERFIL METALCON U 35mm
CORTINA ROLLER
PERFIL MONTANTE 34 mm
PERFIL OMEGA 40R
PORCELANATO 120x120 cm
SOPORTE BALDOSAS
ESPUMA NIVELADORA
LOSA HORMIGÓN ARMADO 20 cm
AISLANTE ACUSTICO 60 mm
PERFIL METALCON U 35mm
PERFIL AT 20x25x4x0.42mm
PLANCHA OSB 10 mm
PLANCHA VOLCANITA 10 mm
PISO FLOTANTE
TERCIADO MADERA 10mm
AISLANTE ACÚSTICO
LOSA HORMIGÓN ARMADO 20 cm
RIPIO COMPACTADO 8 cm
TERRENO COMPACTADO
MEMBRABA ASFÁLTICA GRAVILLADA
PLANCHA OSB 10 mm
CERCHA MONTANTE METALCOM 60 x 38 mm 2.4 mt
CANALETA 0.30 x 3 m
LOSA HORMIGÓN ARMADO 20 cm
PERFIL METALCON U 35mm
CORTINA ROLLER
PERFIL MONTANTE 34 mm
PERFIL OMEGA 40R
ESCUADRA DE FIJACIÓN
PERFIL MULLION
REVESTIEMIENTO EXTERIOR
PERFIL METALCON U 35mm
LOSA HORMIGÓN ARMADO 20 cm
PERFIL METALCON U 35mm
CORTINA ROLLER
PERFIL MONTANTE 34 mm
PERFIL OMEGA 40R
Detalle 01 Cubierta
PORCELANATO 120x120 cm
SOPORTE BALDOSAS
ESPUMA NIVELADORA
LOSA HORMIGÓN ARMADO 20 cm
AISLANTE ACUSTICO 60 mm
PERFIL METALCON U 35mm
PERFIL AT 20x25x4x0.42mm
ESCUADRA DE FIJACIÓN
PERFIL MULLION
REVESTIEMIENTO EXTERIOR
NIVEL +1
LOSA HORMIGÓN ARMADO 20 cm
PERFIL METALCON U 35mm
CORTINA ROLLER
PERFIL MONTANTE 34 mm
PERFIL OMEGA 40R
PLANCHA OSB 10 mm
PLANCHA VOLCANITA 10 mm
Detalle 02 Losa
NIVEL ± 0
PILAR HORMIGÓN ARMADO 30x50 cm
ESCUADRA DE FIJACIÓN
PERFIL MULLION
REVESTIEMIENTO EXTERIOR
NIVEL ± 0
PERFIL MONTANTE 34 mm
PERFIL OMEGA 40R
Detalle 03 Fundación
PILAR HORMIGÓN ARMADO 30x50 cm
NIVEL - 1
SOBRECIMIENTO 40x30 cm
CIMIENTO 130x60 cm
FUNDACIÓN CORRIDA
EMPLANTILLADO 10 cm

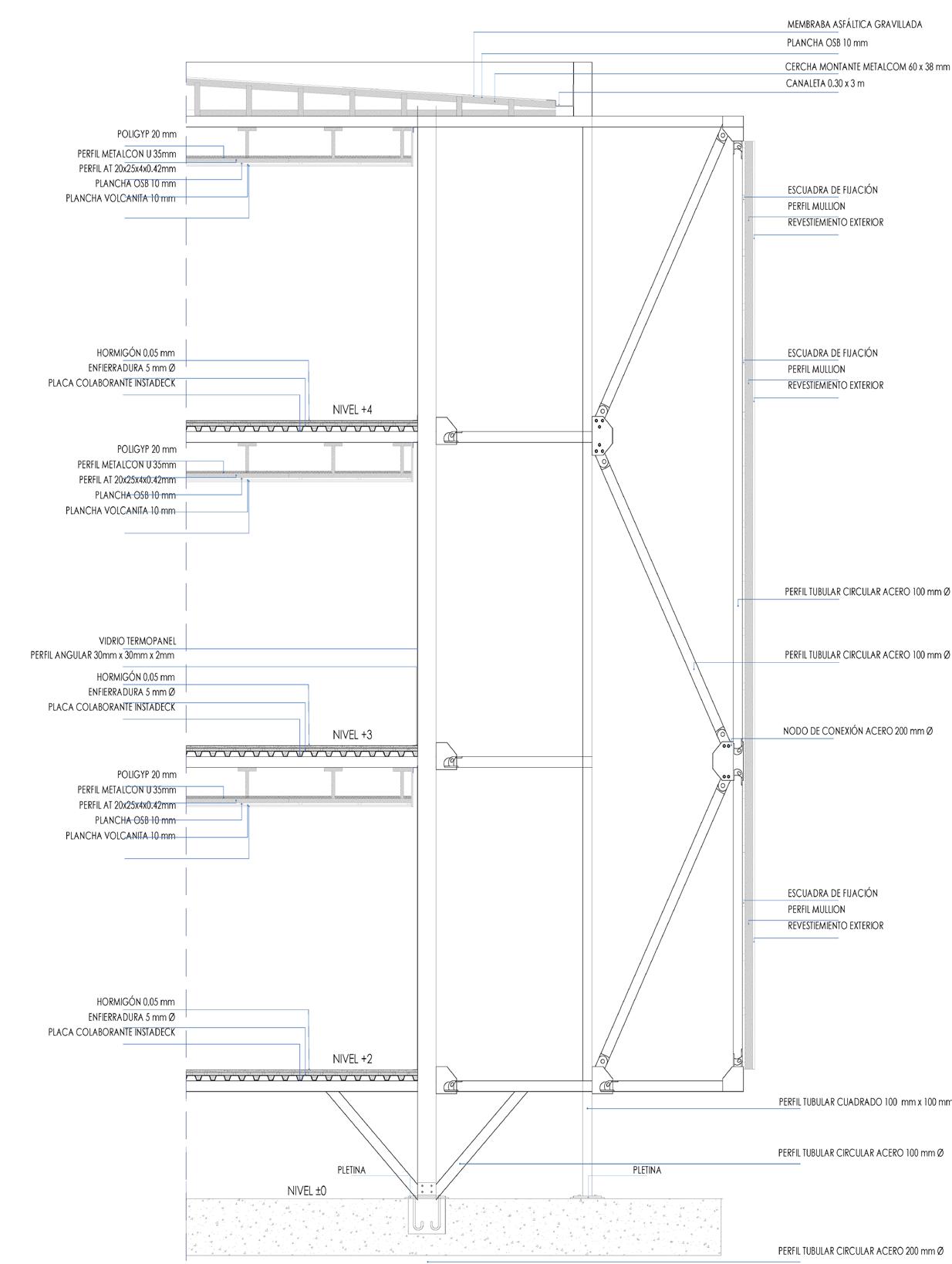

Detalle Escantillón
SOBRECIMIENTO 40x30 cm
CIMIENTO 130x60 cm
FUNDACIÓN CORRIDA
EMPLANTILLADO 10 cm
Detálle escantillón realizado para propuesta “Centro Cultural Anandamapu”, en barrio entre Cerros, desarrollado en taller V “Ciudad y Territorio”
