Kristián Zámečník
MĚSTO
SOUČASNÉ MĚSTO
info
Diplomová práce - Současné město
Vedoucí práce: Ing. arch. Luboš Františák, Ph.D.; Ing. arch. Tomáš Págo
Brno - Bosonohy, letní semestr 2023/2024
software o projektu
Autocad, Sketchup, Archicad, Twinmotion, Illustrator, Photoshop
V diplomové práci navazuji na předdiplomovou práci zasazenou do městské části BrnoBosonohy, která je vizí pro budoucnost oblasti v souvislosti s novým územním plánem a nárustem jejích obyvatel až na pětinásobek.
Klíčovým bodem rozsáhlé urbanistické práce bylo vyvážení významu nové a původní části obce, revitalizace nevyužívaných pozemků a budování polycentrického města krátkých vzdáleností.

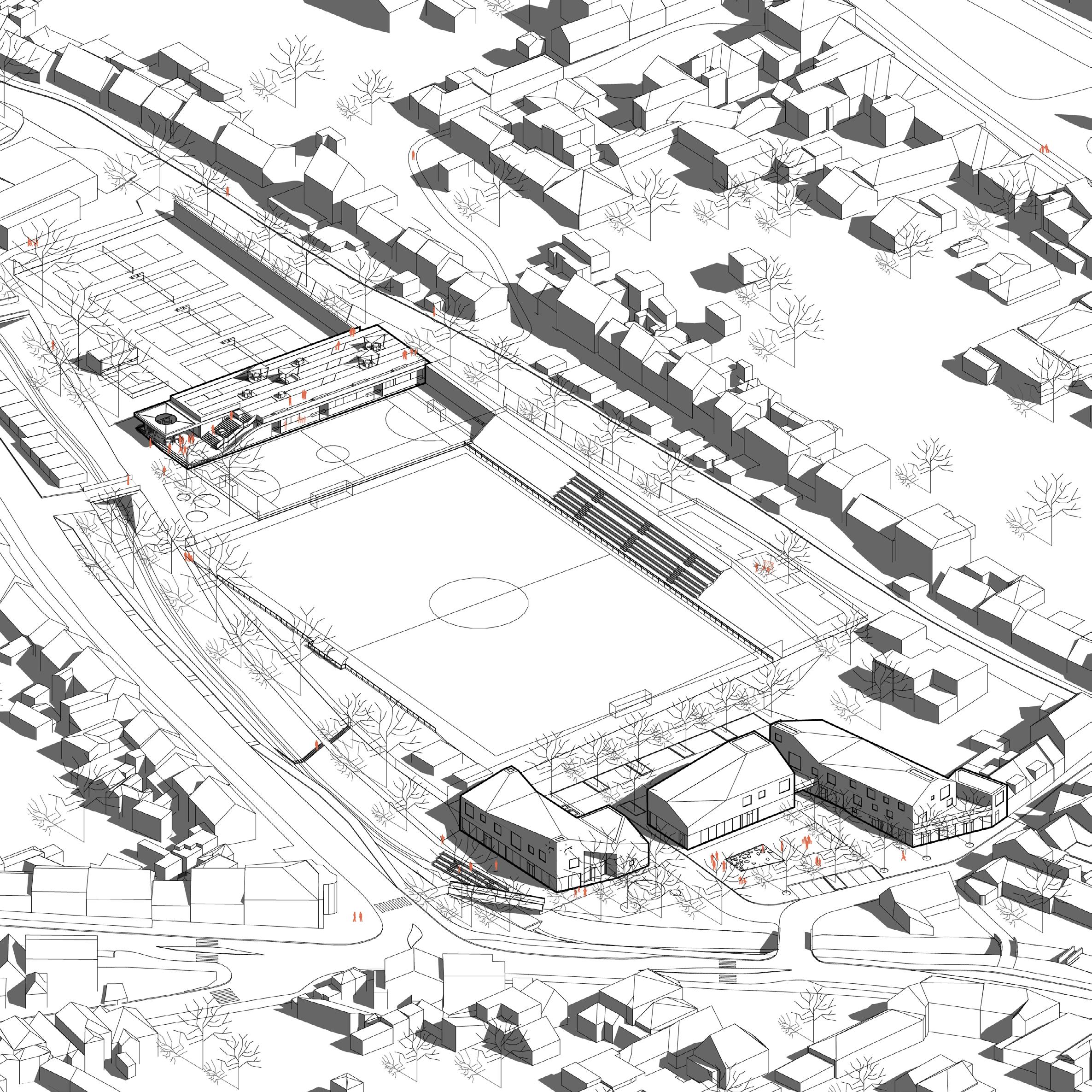

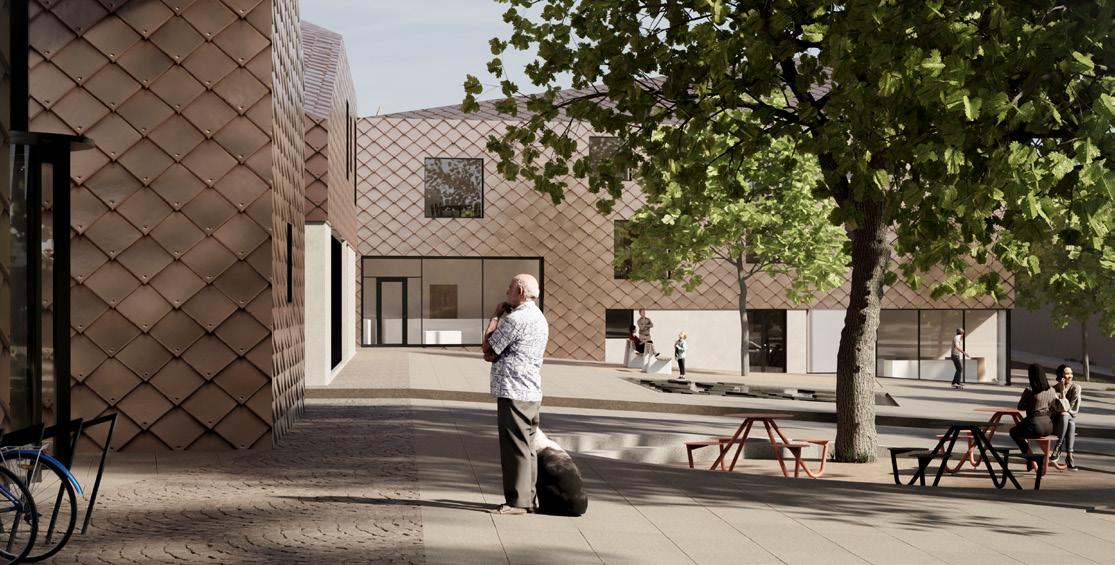

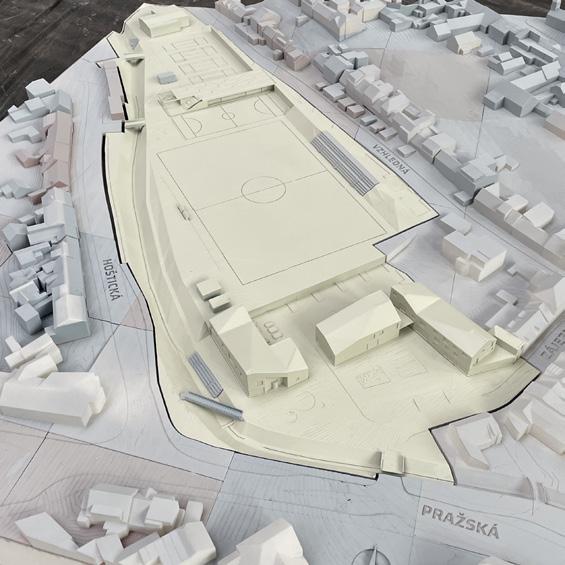

V projektu řeším území Komunálu u ulice Pražská a nového sportovního zázemí pro blízké fotbalové hřiště a tenisové kurty. Objekty Komunálu s předprostorem jsou navrhovány jako centrum původní části obce a přináší množství nových funkcí, které by měly své okolí oživit a poskytnout chybějící občanskou vybavenost.
V blízkosti, podél říčky Leskavy, prochází nově navrhovaná zelená stezka propojující území s novou částí Bosonoh a dalšími městskými částmi.

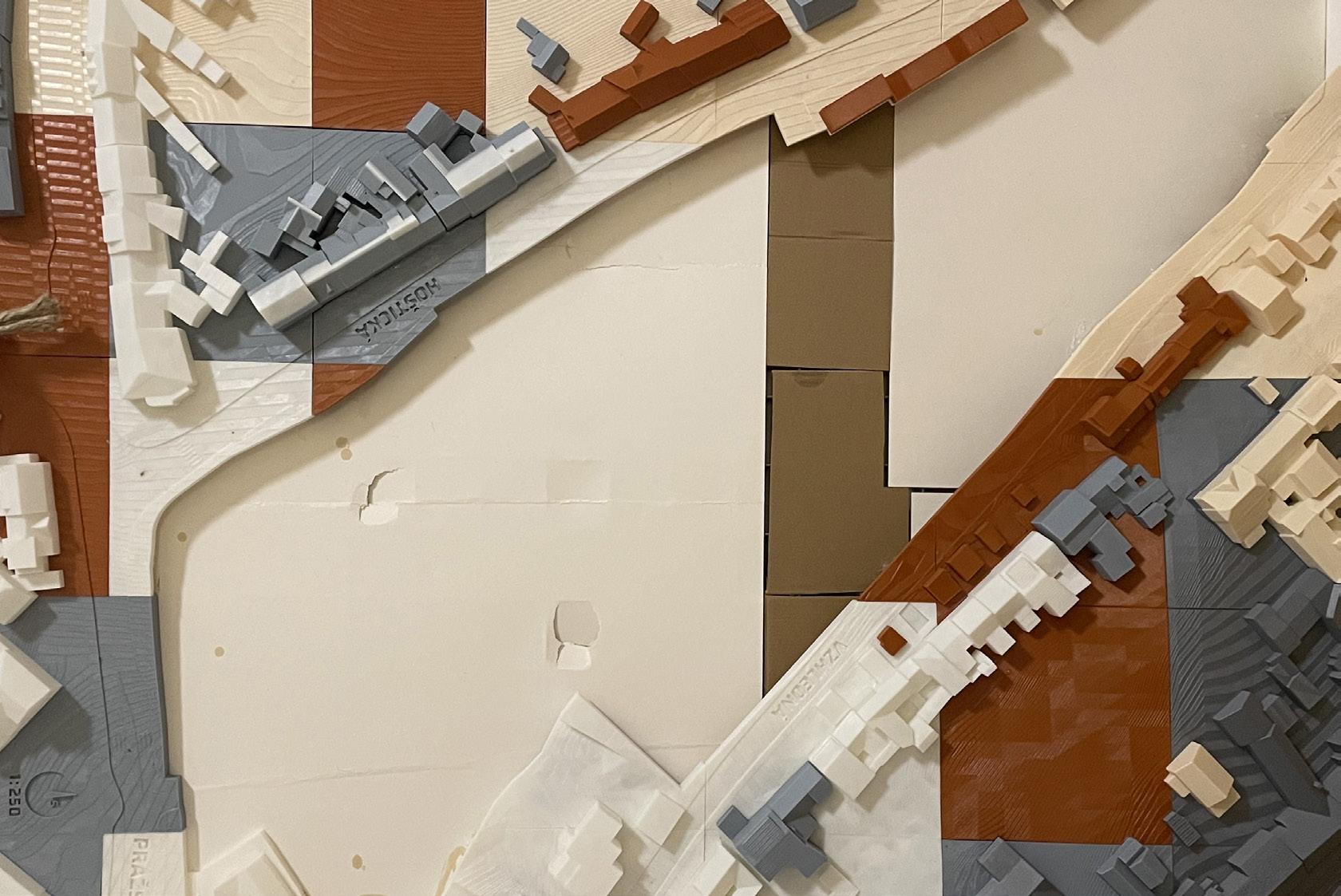

Petrov

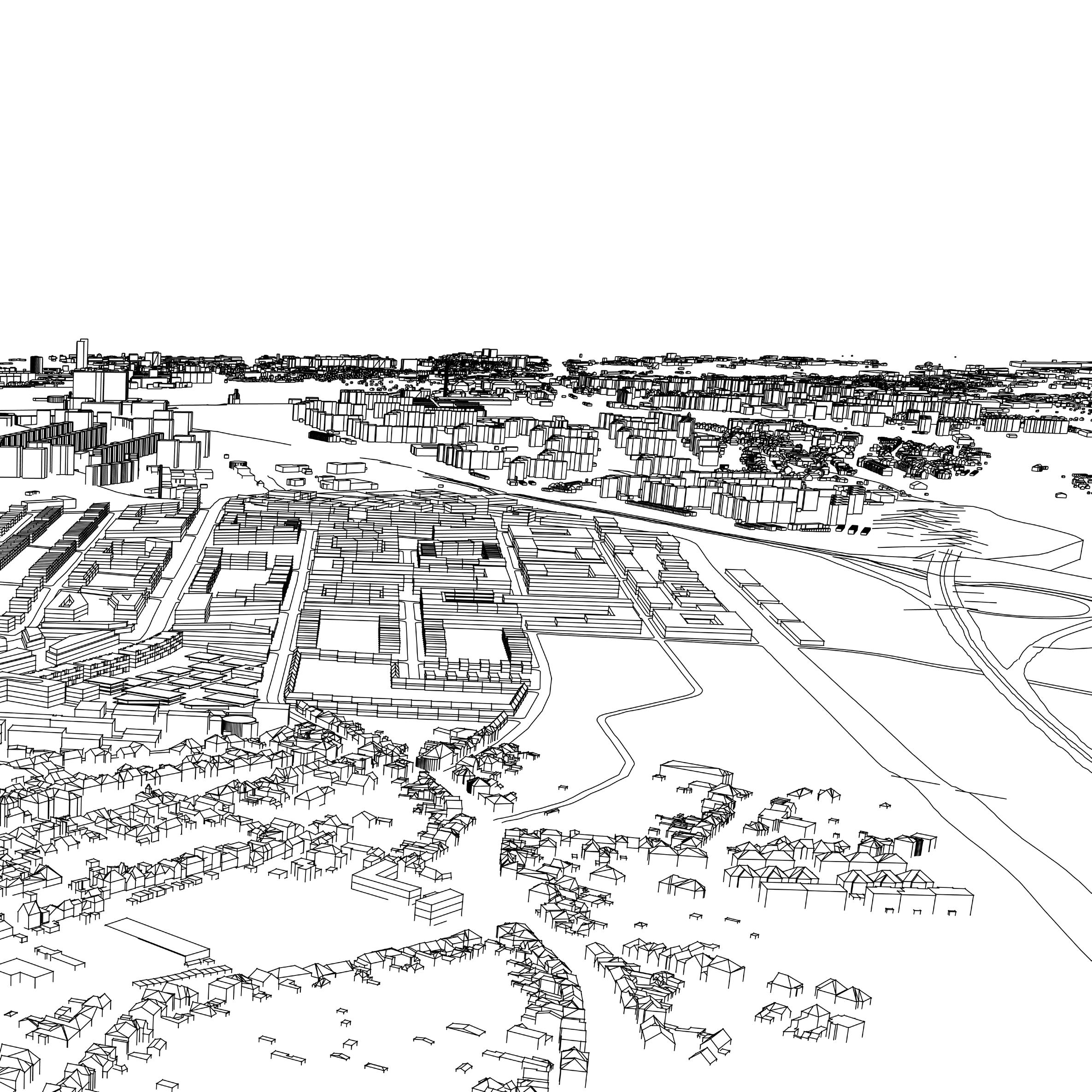

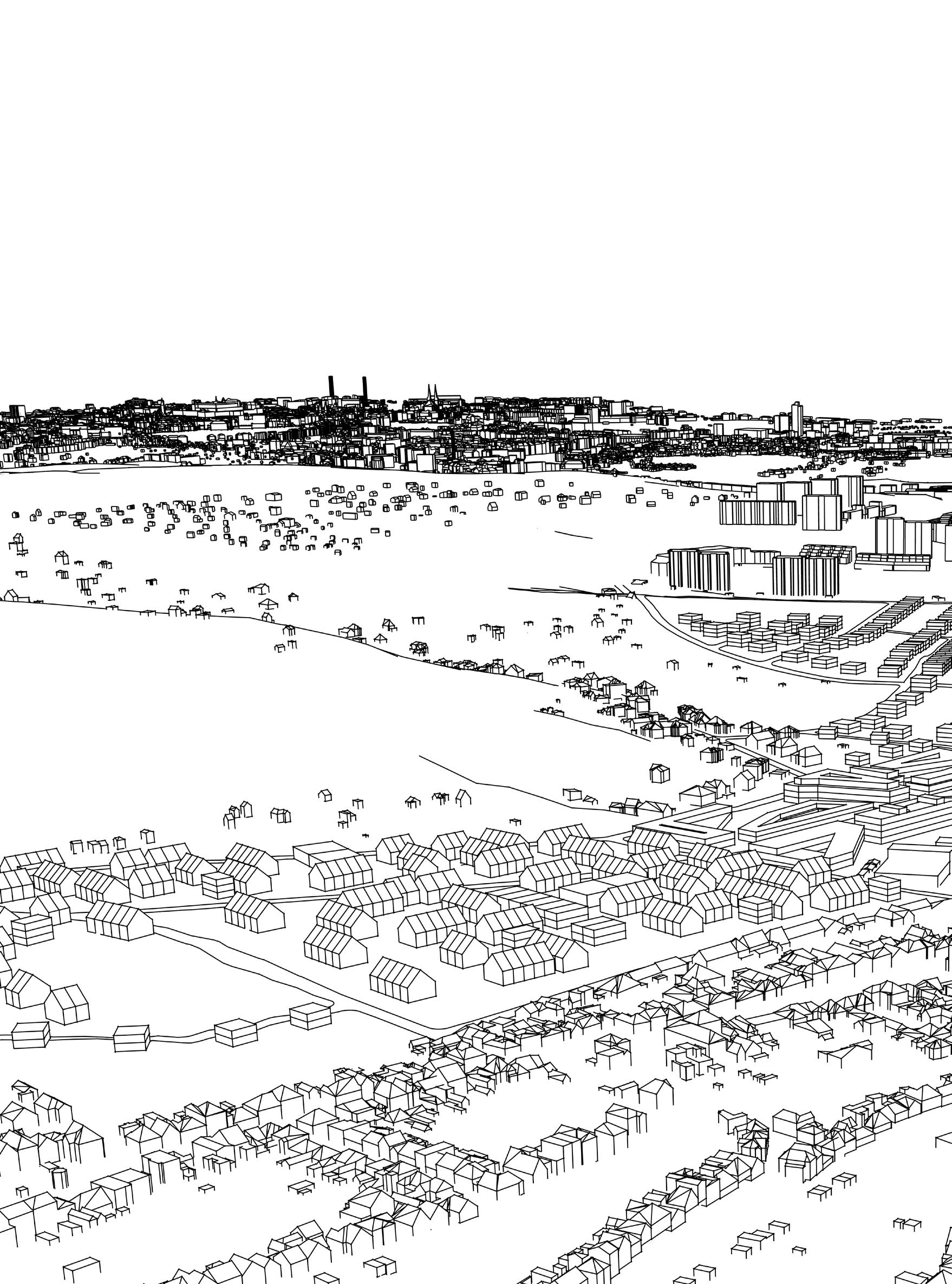

Nové Bosonohy - předdiplomová práce
náves ŘEŠENÉ ÚZEMÍ
Nový Lískovec
brownfield
Starý Lískovec
nová Zelená stezka
nový obchvat Bosonoh
dálnice D1

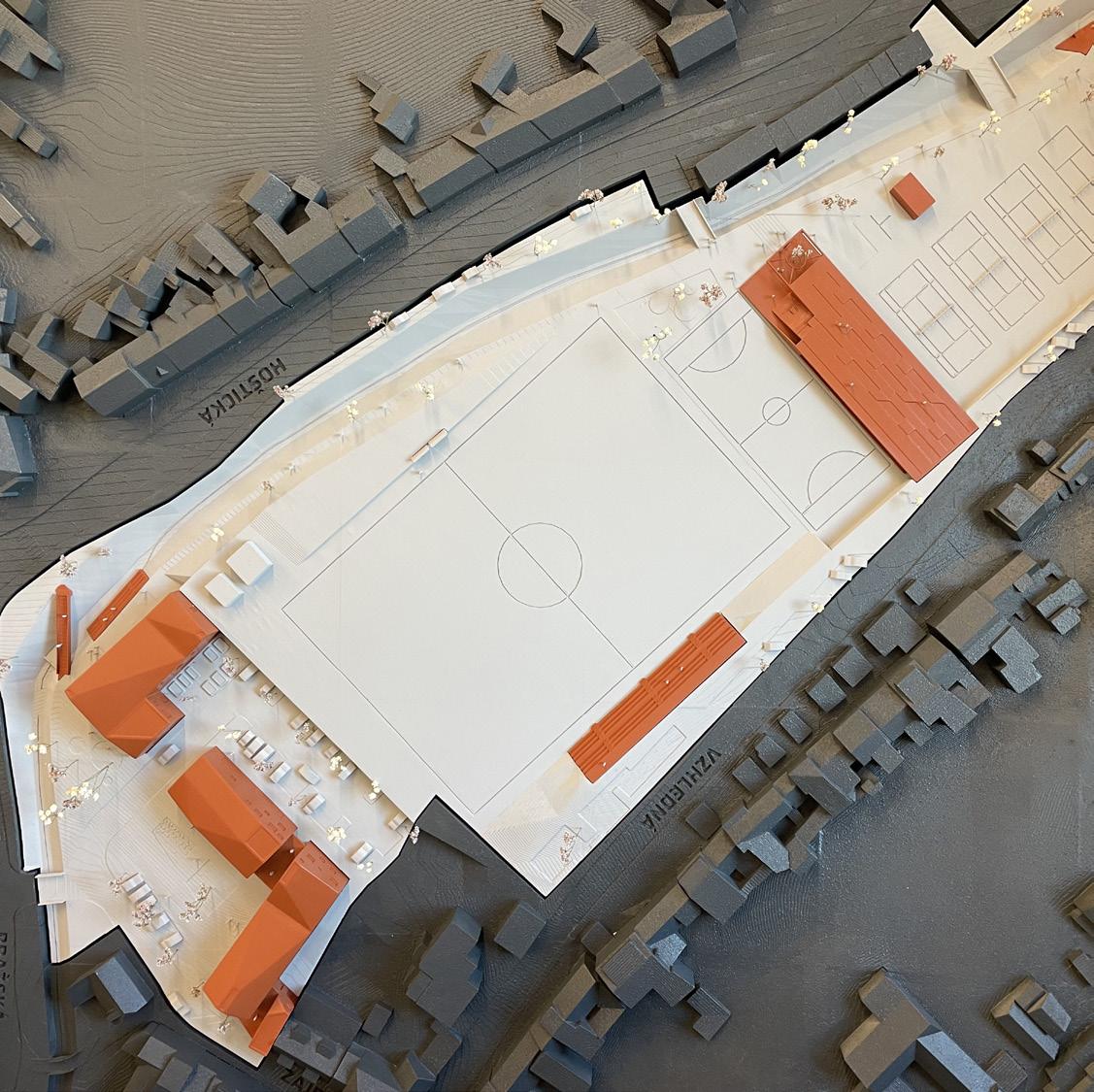

2. V dolní části území navrhuji vytvoření nároží a vymezení předprostoru budov pomocí tří polyfunkčních bloků. Parkování je uklizeno do zadní části za budovami. Po odsunutí tenisových kurtů severněji vzniká místo pro vytvoření nového sportovního zázemí ústícího na obě strany a rozděleného mezi kluby fotbalu a tenisu.

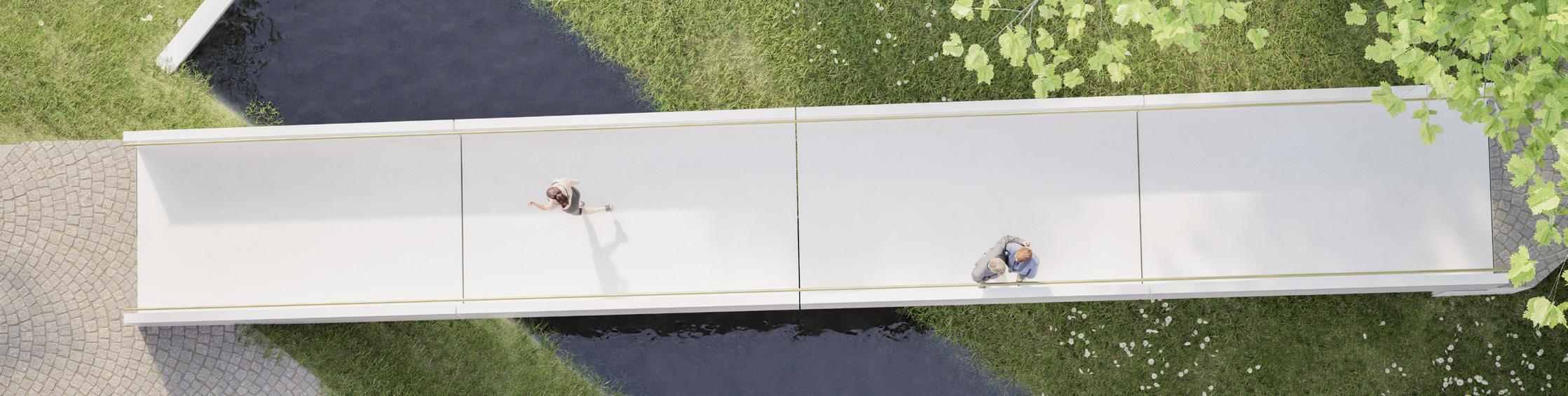

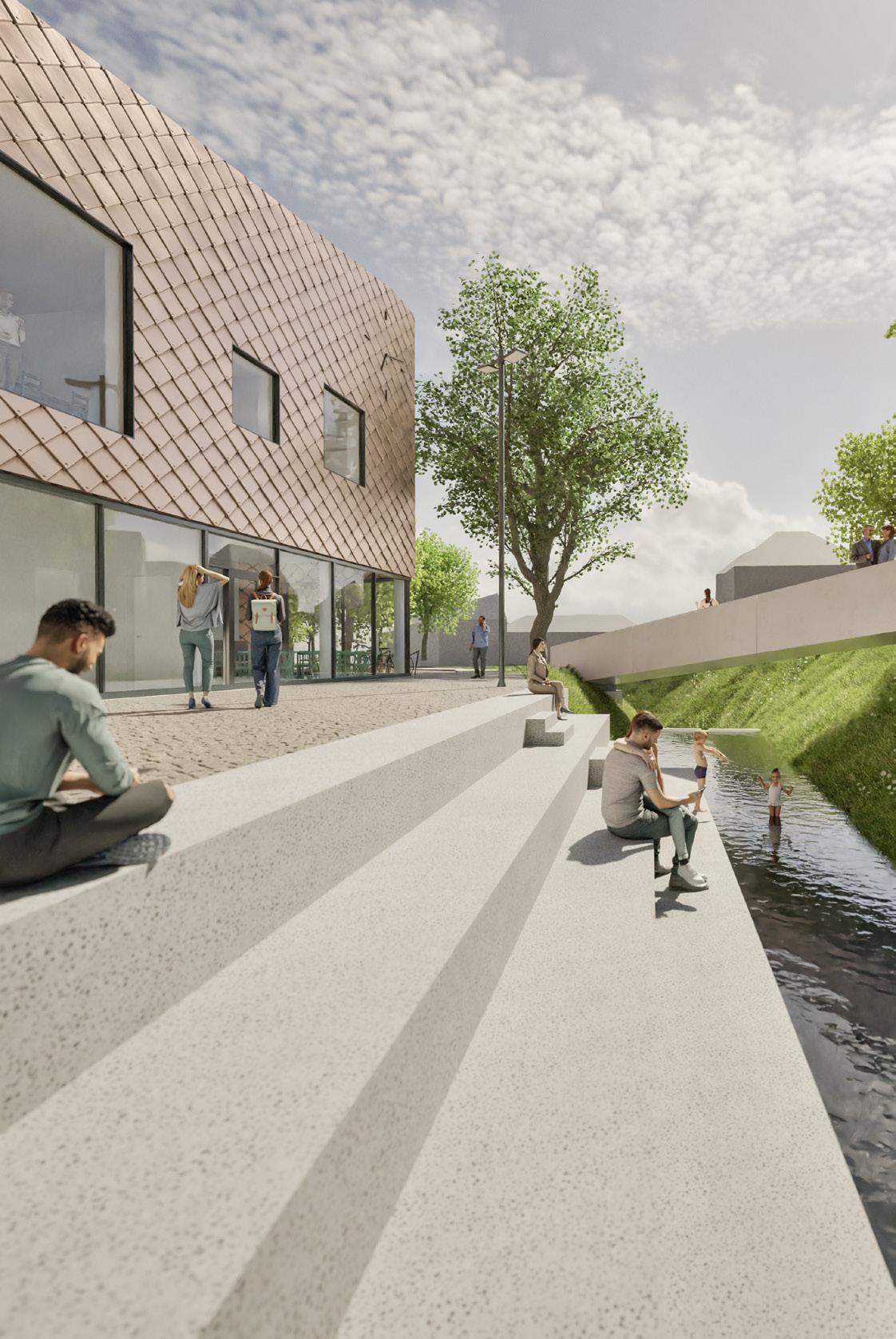

4. Oživení břehu Leskavy pomocí vložení prvků - atraktorů. Navrhuji zbudování lávky pro pěší, sloužící k propojení piazzetty s ulicí Hoštická, posedové schody u Leskavy, ohniště v severní části a novou tribunu u fotbalového hřiště.
1. Bourané objekty v území sběrny odpadu - Komunálu, který již v dnešní době kapacitně nestačí a bude vhodnější jeho přemístění do průmyslové zóny obce s dobrým dopravním napojením. Bouráno je také morálně zastaralé zázemí sportoviště s hospodou.
3. Střechy Komunálu jsou upraveny za účelem lepšího splynutí s okolní pestrou střešní krajinou. Rozšíření zelené infrastruktury ve formě stezky na levém břehu Leskavy. Propojení skrze území po střeše sportovního zázemí a jeho návaznost na již existující průchod z ulice Vzhledná na náves.

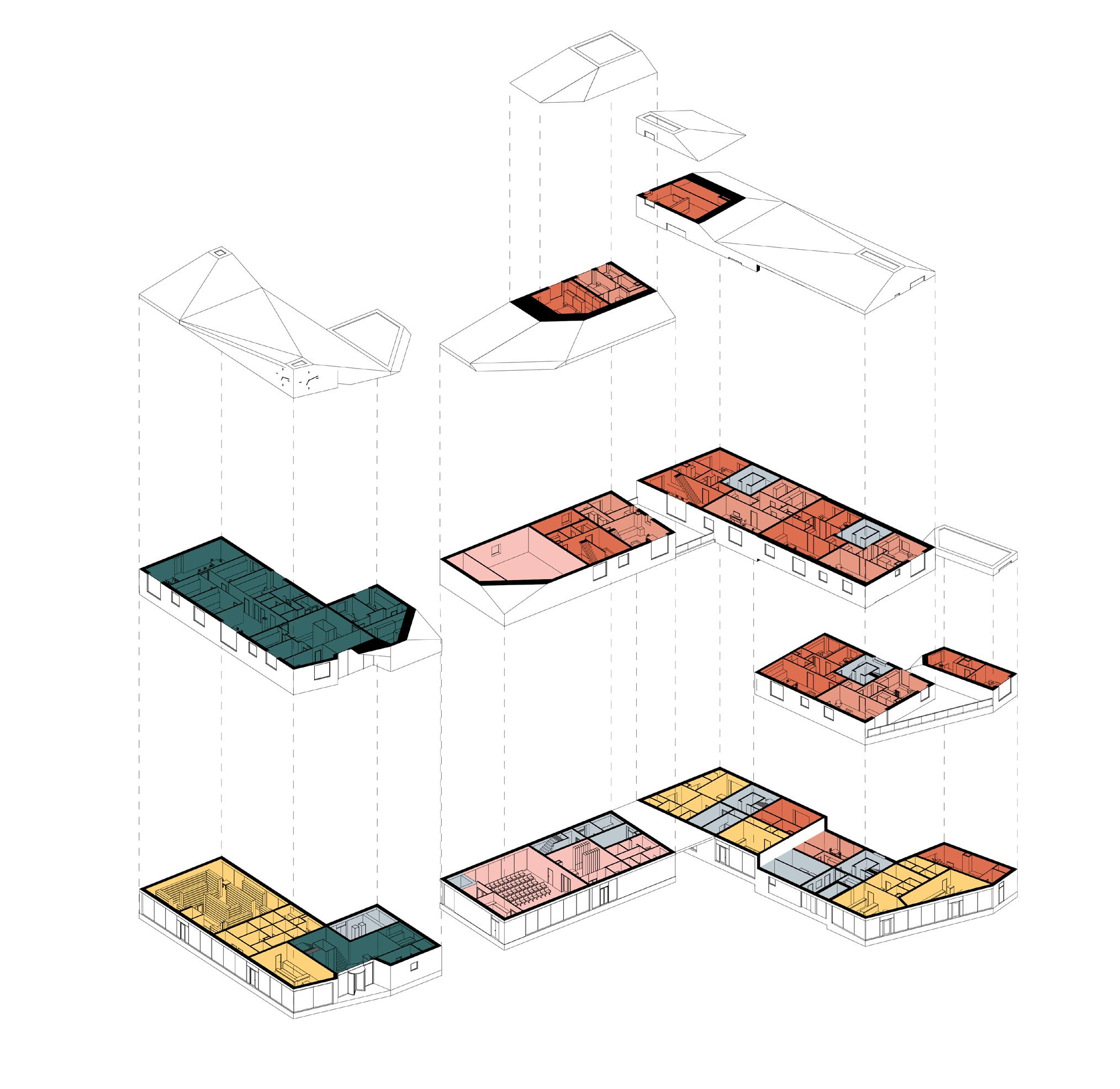

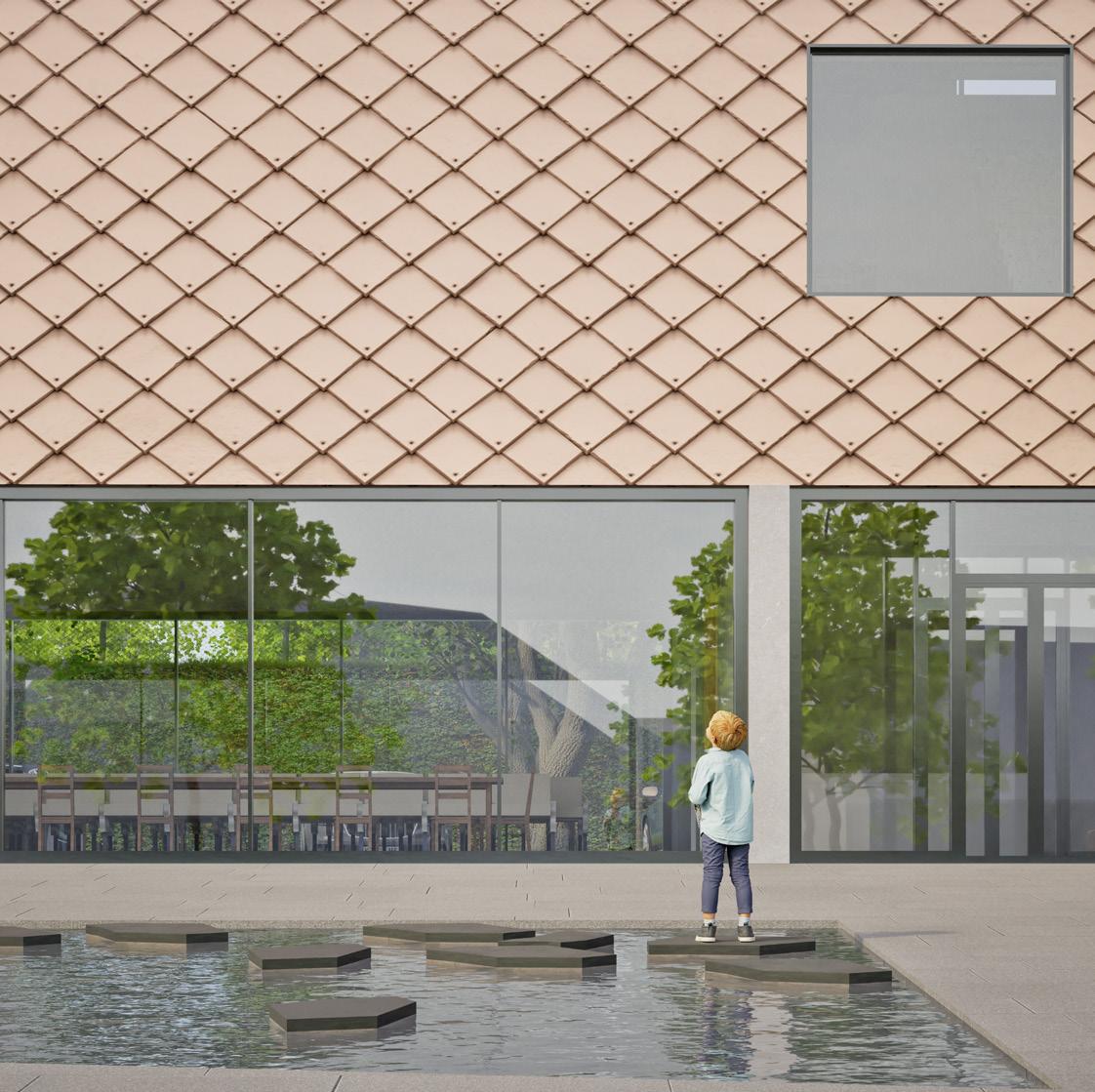

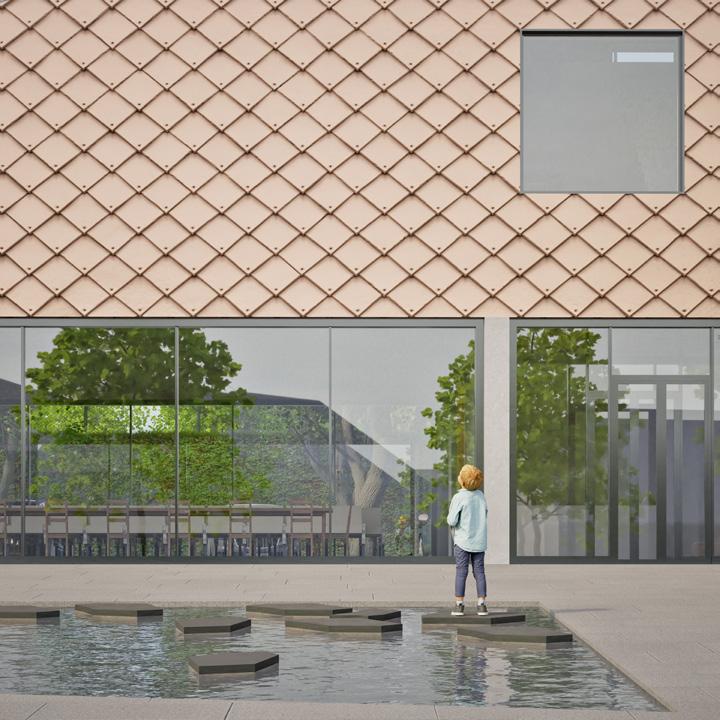

městský úřad byty
sál
solární tašky
multifunkční
knihovna služby
kavárna
VEŘEJNÉ PROJEDNÁNÍ
VEŘEJNÉ PROJEDNÁNÍ
DALŠÍ VARIANTY USPOŘÁDÁNÍ SÁLU
PŮDORYS 2. NP
PŮDORYS 3. NP
ŠTĚRKOVÝ ZÁSYP
KOTVENÁ SVAŘOVANÁ HYDROIZOLAČNÍ FOLIE 0,2 MM
TEPELNÁ IZOLACE EPS - SPÁDOVÉ KLÍNY 0-150 MM
TEPELNÁ IZOLACE EPS 60 MM
NOSNÁ KONSTRUKCE KVH 240/60 MM + TI EPS 240 MM
NEPROPUSTNÁ PAROBRZDNÁ FOLIE S PŘELEPENÝMI SPOJI 0,2 MM
KONSTRUKCE SDK PODHLEDU 160 MM
SÁDROKARTONOVÉ DESKY 12,5 MM
POVRCHOVÁ ÚPRAVA 1X NÁTĚR PENETRACÍ + 2 X -
FINÁLNÍ NÁTĚR DISPERZNÍMI BARVAMI
PŘÍPONKA
OSB DESKA KOTVENA DO NOSNÉ KONSTRUKCE FABION
POVRCHOVÁ ÚPRAVA 1X NÁTĚR PENETRACÍ + 2 XFINÁLNÍ NÁTĚR DISPERZNÍMI BARVAMI
SÁDROVLÁKNITÉ DESKY
MEZERA - ROŠT Z LATÍ 40/50 MM
PAROBRZDA - PAROBRZDNÁ FÓLIE TIMBERTEX
S PŘELEPENÝMI SPOJI (SD=10)
NOSNÁ KONSTRUKCE - KVH 160/60 MM + MINERÁLNÍ IZOLACE
SÁDROVLÁKNITÉ DESKY
NÁŠLAPNÁ VRSTVA 20 MM
BETONOVÁ MAZANINA 50 MM
PÉROVÝ ZÁVĚS PODHLEDU CD PROFIL - NOSNÝ UD PROFIL
SEPARAČNÍ VRSTVA- PE FOLIE -
KROČEJOVÁ IZOLACE - ROCKWOOL STEPROCK 30 MM STROPNÍ KONSTRUKCE- PŘEDPJATÉ PANELY SPIROLL 200 MM
KONSTRUKCE SDK PODHLEDU 160 MM
SÁDROKARTONOVÉ DESKY 12,5 MM
POVRCHOVÁ ÚPRAVA 1X NÁTĚ PENETRACÍ + 2 X -
FINÁLNÍ NÁTĚR DISPERZNÍMI BARVAMI
VNITŘNÍPAROTĚSNÁ PÁSKA DO SPÁRY OKENNÍHO RÁMU
ZAČIŠŤOVACÍ PROFIL - APU LIŠTA
HLINÍKOVÉ OKNO S IZOLAČNÍM TROJSKLEM
NÁŠLAPNÁ VRSTVA 20 MM
BETONOVÁ MAZANINA 50 MM
SEPARAČNÍ VRSTVA- PE FOLIETEPELNÁ IZOLACE- EPS 160 MM HYDROIZOLACE- NP + 2x SKLOBIT G200 S40 5 MM PODKLADNÍ BETON + KARI SÍŤ 150 MM
VYZTUŽENÍ DLE NÁVRHU STATIKA
ŠTĚRKOPÍSEK, FRAKCE DO 8MM 50 MM
SEPARAČNÍ GEOTEXTILIE 2 MM
HUTNĚNÝ ŠTĚRKOVÝ ZÁSYP, FRAKCE 16/32 150 MM
ROSTLÝ TERÉN -
PROVĚTRÁVANÁ MEZERA 60 MM
PROLEPENÍ PAROBRZDY S KONSTRUKCÍ CEMENTOVÉ LOŽE PRO ULOŽENÍ PANELŮ
FOTOVOLTAICKÉ TAŠKY
VNĚJŠÍ PAROPROPUSTNÁ PÁSKA
FOTOVOLTAICKÉ STŘEŠNÍ TAŠKY, KOTVENO
ŠTUKOVÁ DVOUVRSTVÁ OMÍTKA
NOSNÁ ŽB STĚNA
TEPELNÁ IZOLACE
MŘÍŽKA KRYJÍCÍ PROVĚTRÁVANOU MEZERU
PŘEDSAZENÁ MONTÁŽ OKEN - KOMPOZITNÍ KOTVÍCÍ PROFIL
ROSTLÝ TERÉN
KOMPOZITNÍ PODKLADOVÝ PROFIL
NOPOVÁ FÓLIE
LEGENDA HMOT
PROSTÝ BETON
ŽELEZOBETON
DŘEVO
HYDROIZOLACE
TEPELNÁ IZOLACE - EPS
TEPELNÁ IZOLACE - XPS
MINERÁLNÍ VATA

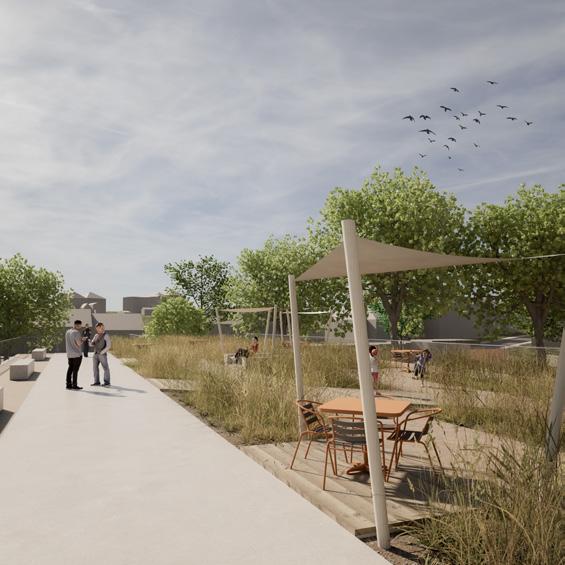

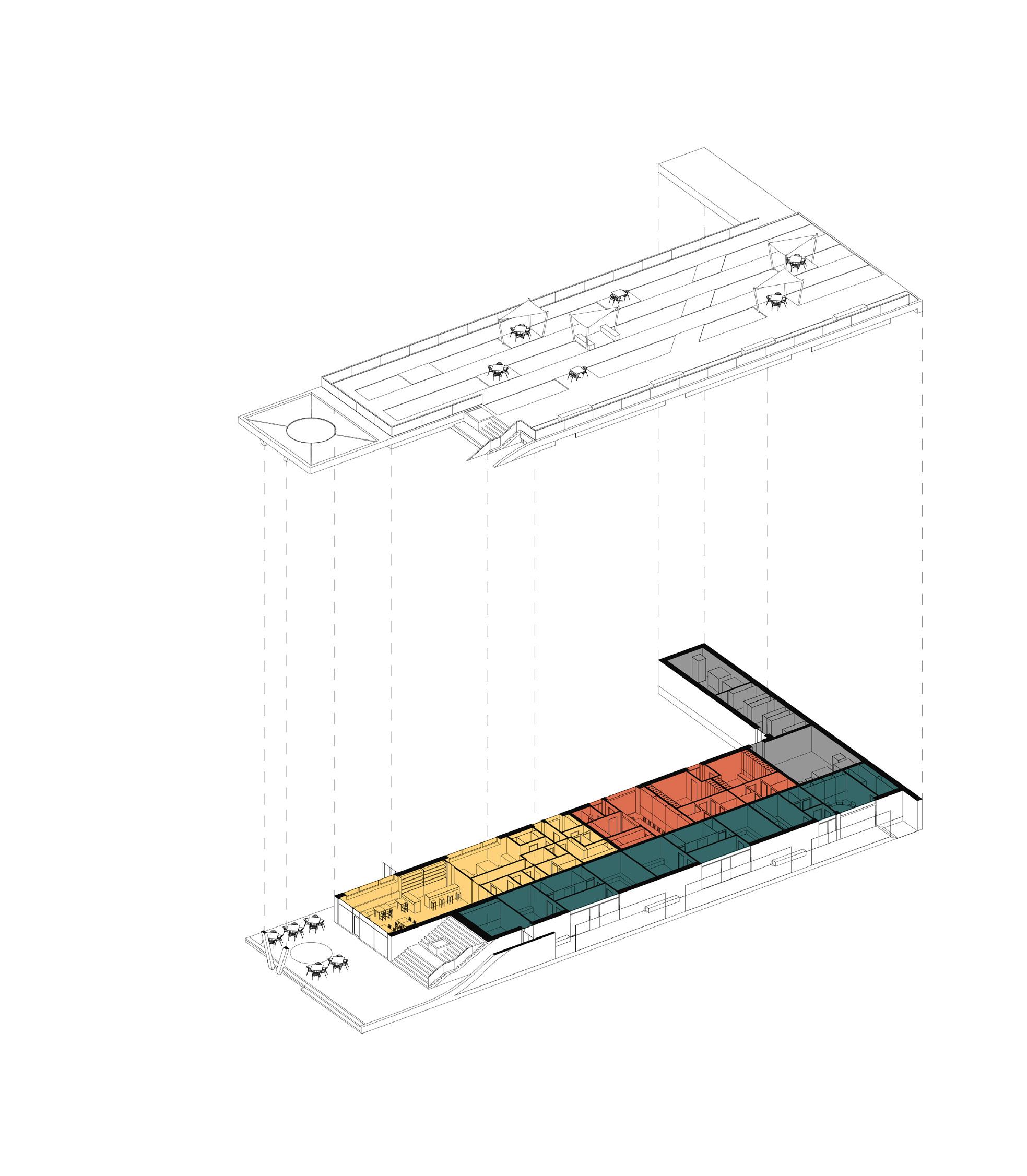

pobytová střecha
tenisté technické zázemí
fotbalisté
pavlač
hospoda
venkovní posezení
20 0

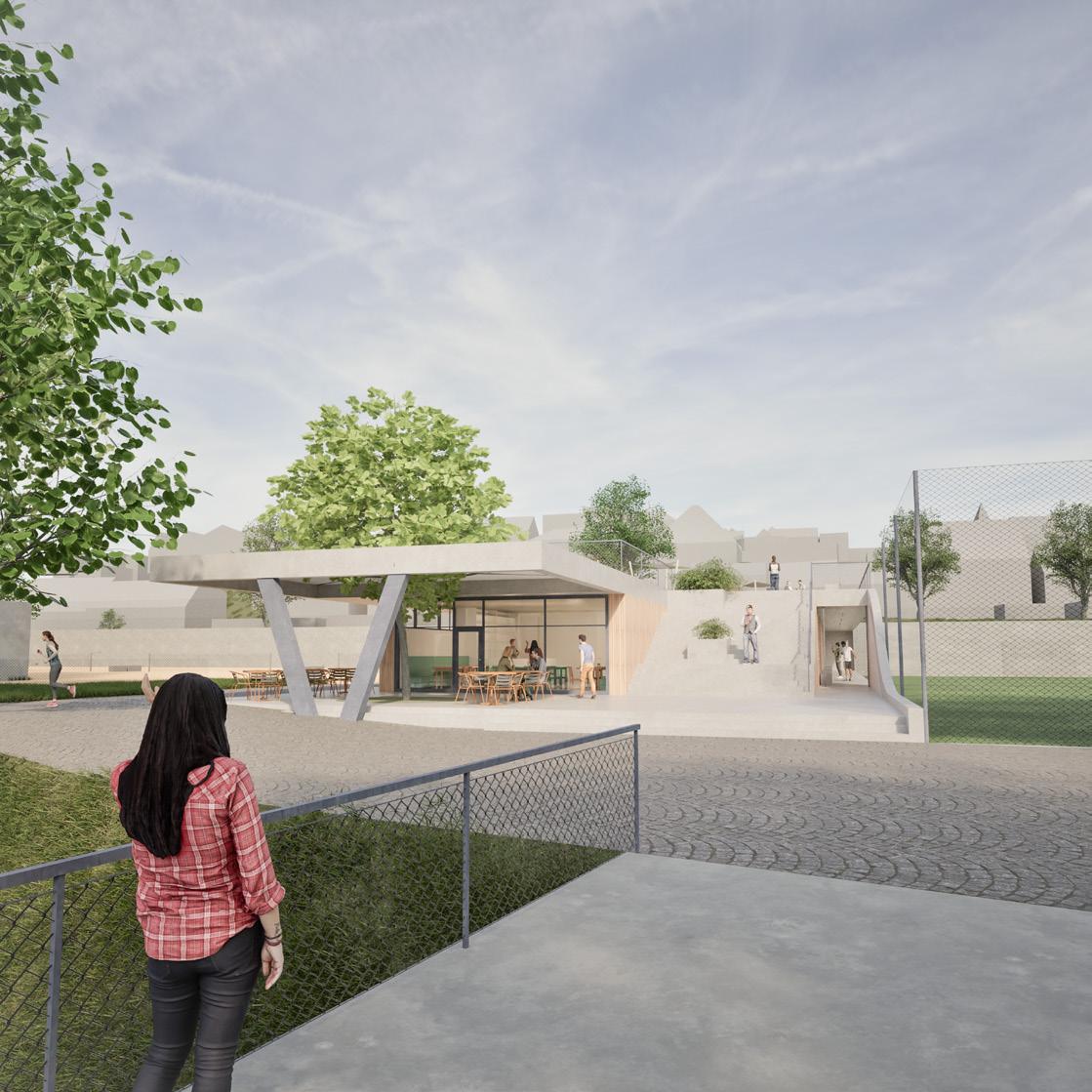

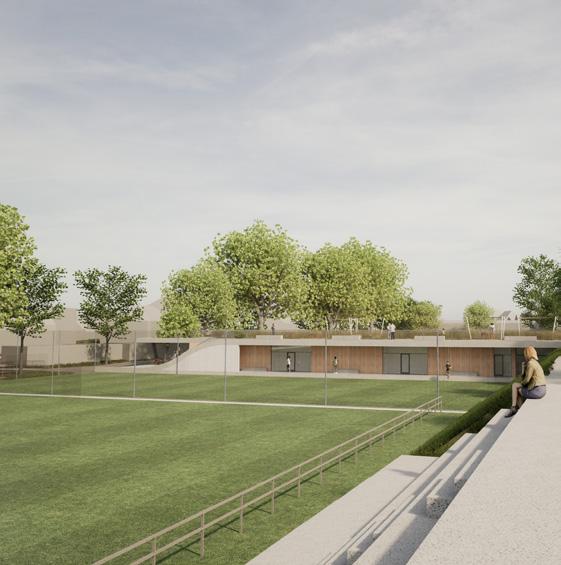

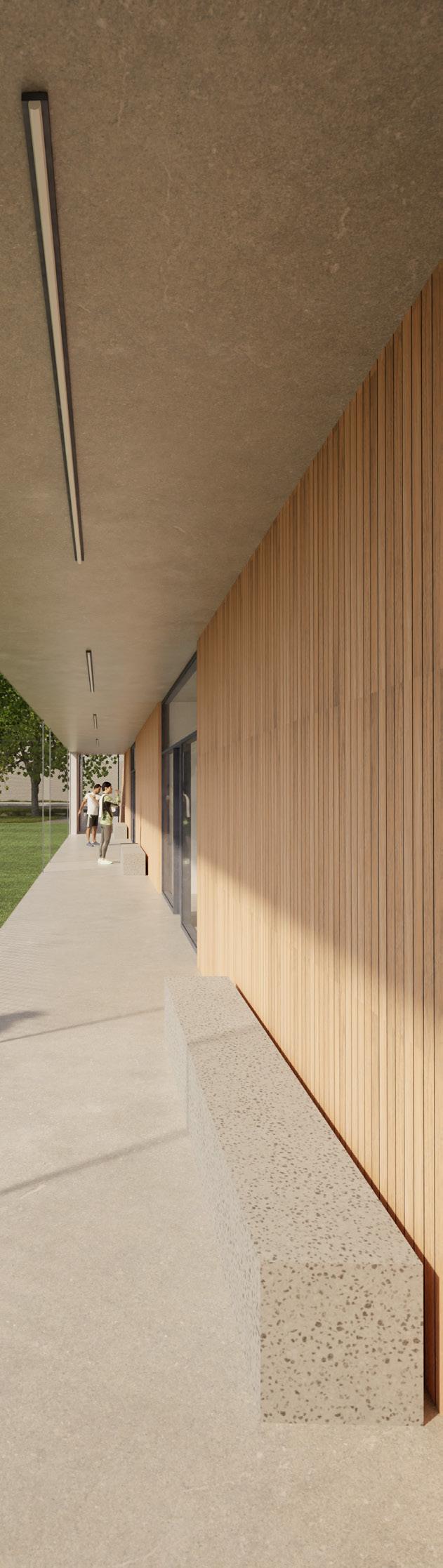

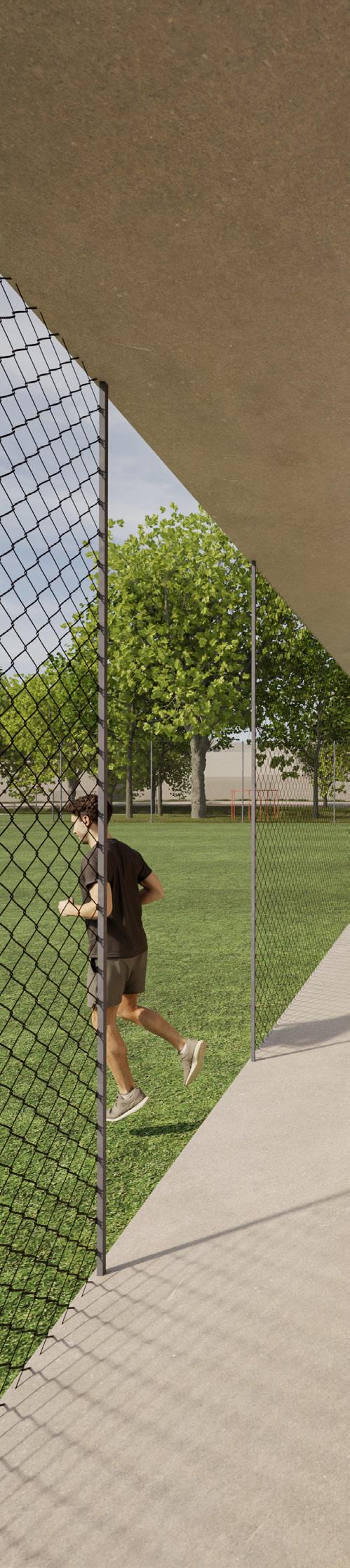

SPORTOVNÍ ZÁZEMÍ
Překonání výškového rozdílu mezi ulicí Hoštickou a Vzhlednou
info
software
o projektu
AT4 - Dřevo jako přírodní obnovitelný stavební materiál
Vedoucí práce: bc. Tomáš Kozelský, MSc.; prof. Ing. arch. Hana Urbášková, Ph.D.
Staré Město, letní semestr 2019/2020
Autocad, Rhinoceros, Twinmotion, Photoshop
V průběhu tohoto ateliéru jsme se zaměřovali na návrh drobných dřevěných staveb, které by určitým způsobem mohly ovlivnit své okolí. Na konci se některé z nich realizovaly.
nerezové vruty

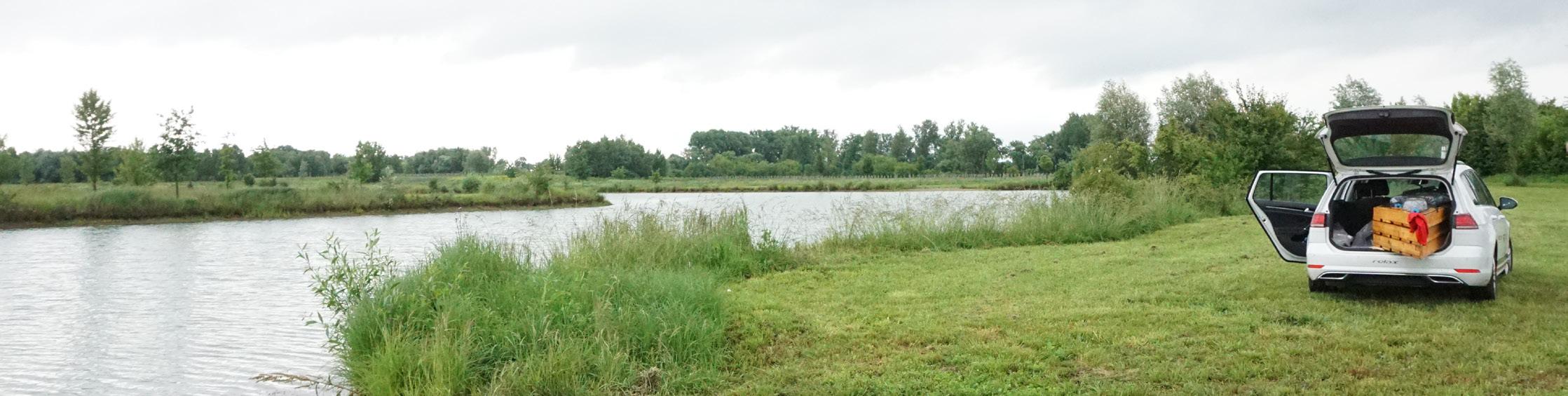

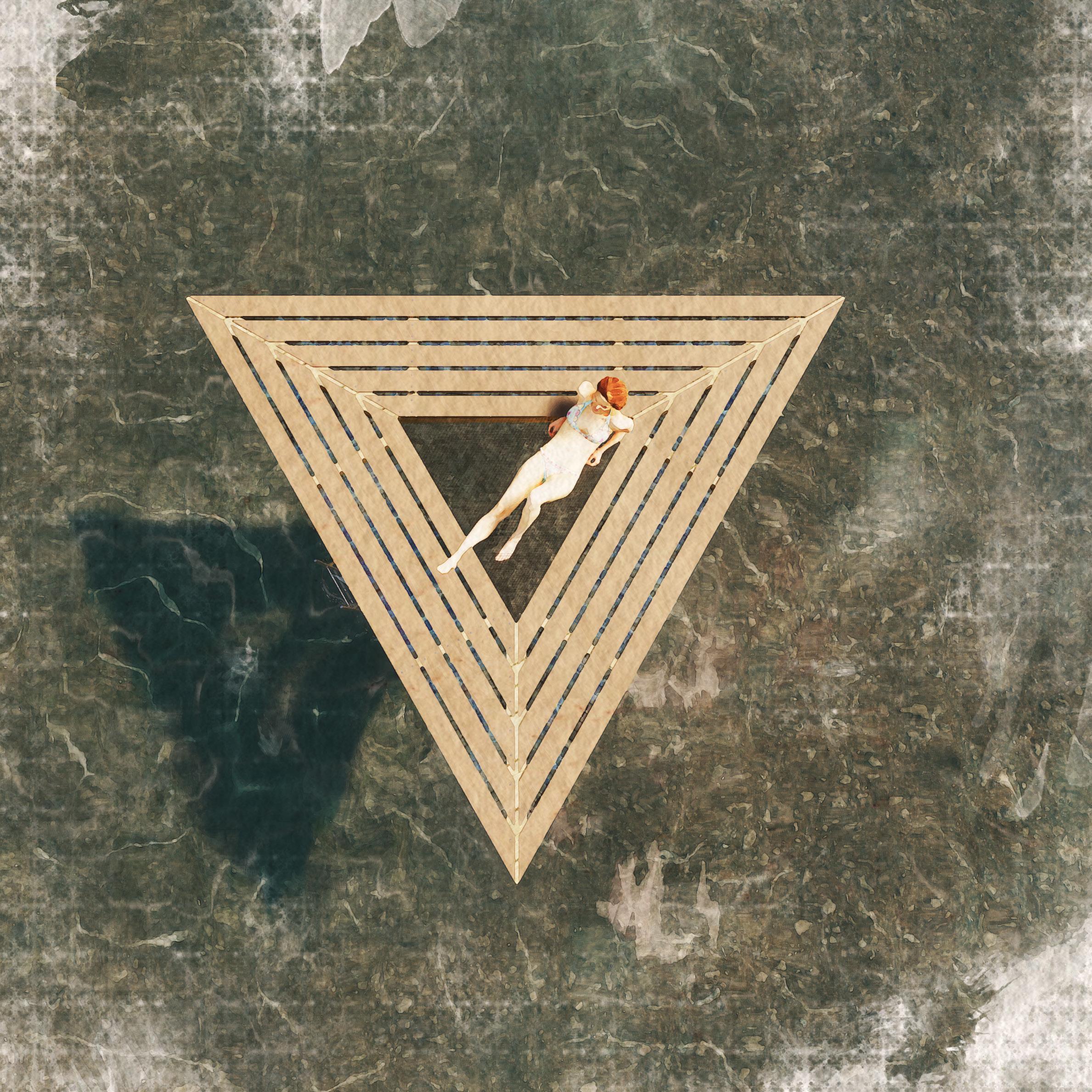

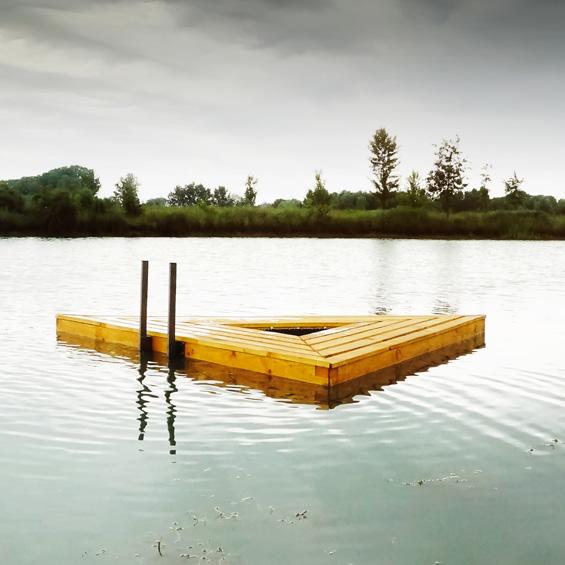

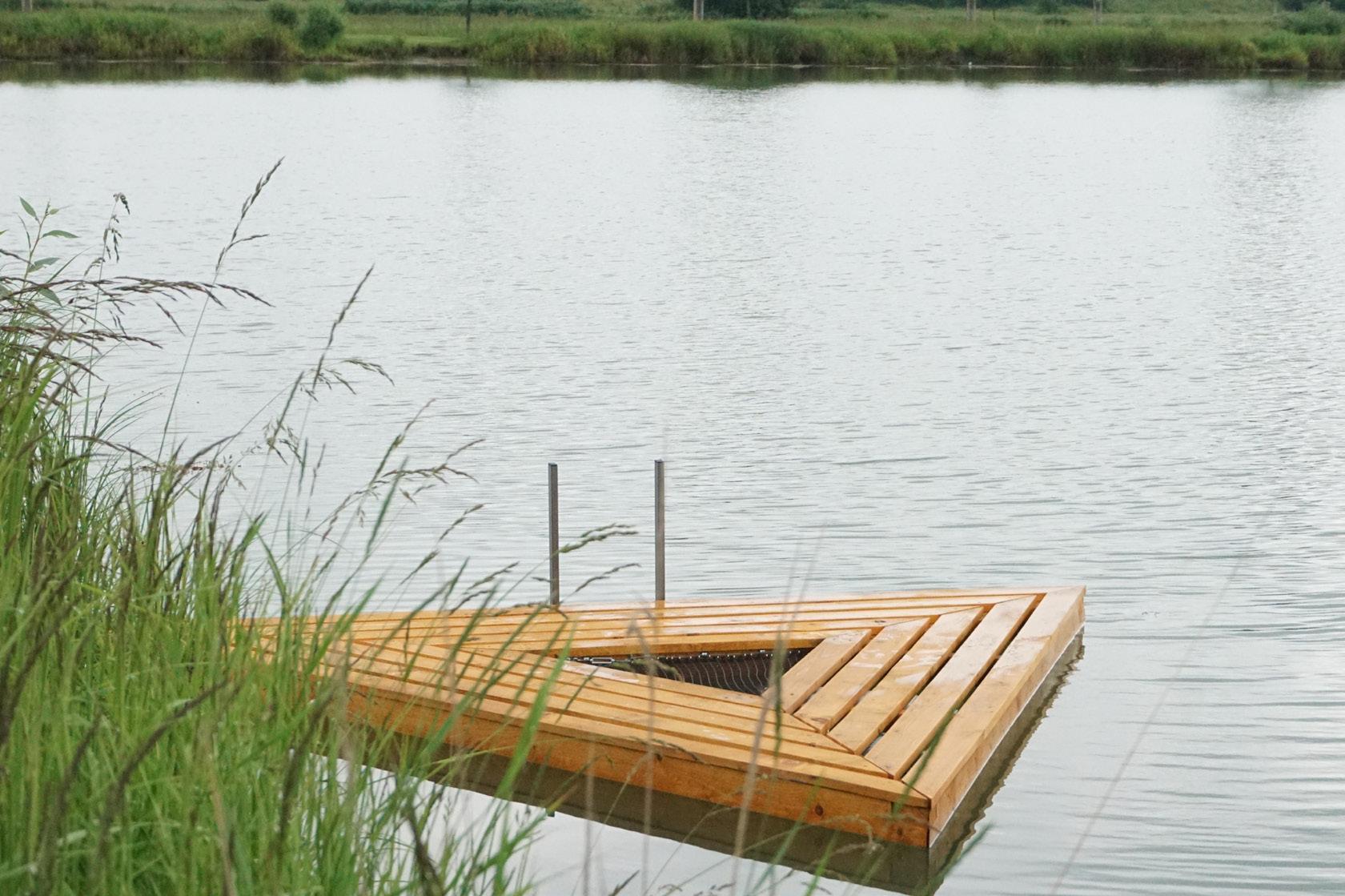

Mnou vybranou lokalitou byla vodní nádrž v blízkosti Starého Města u Uherského Hradiště, V Rybnících. Jedná se o místo dřívější těžby štěrkopísku, v dnešní době zatopené. Voda zde obvykle bývá dostatečně čistá, a proto i vhodná ke koupání. Rozhodl jsem se místo doplnit o plovoucí ponton, jenž by rozšířil možnosti využití místa a přilákal by více návštěvníků.
nerezové vruty
záklop – smrková prkna

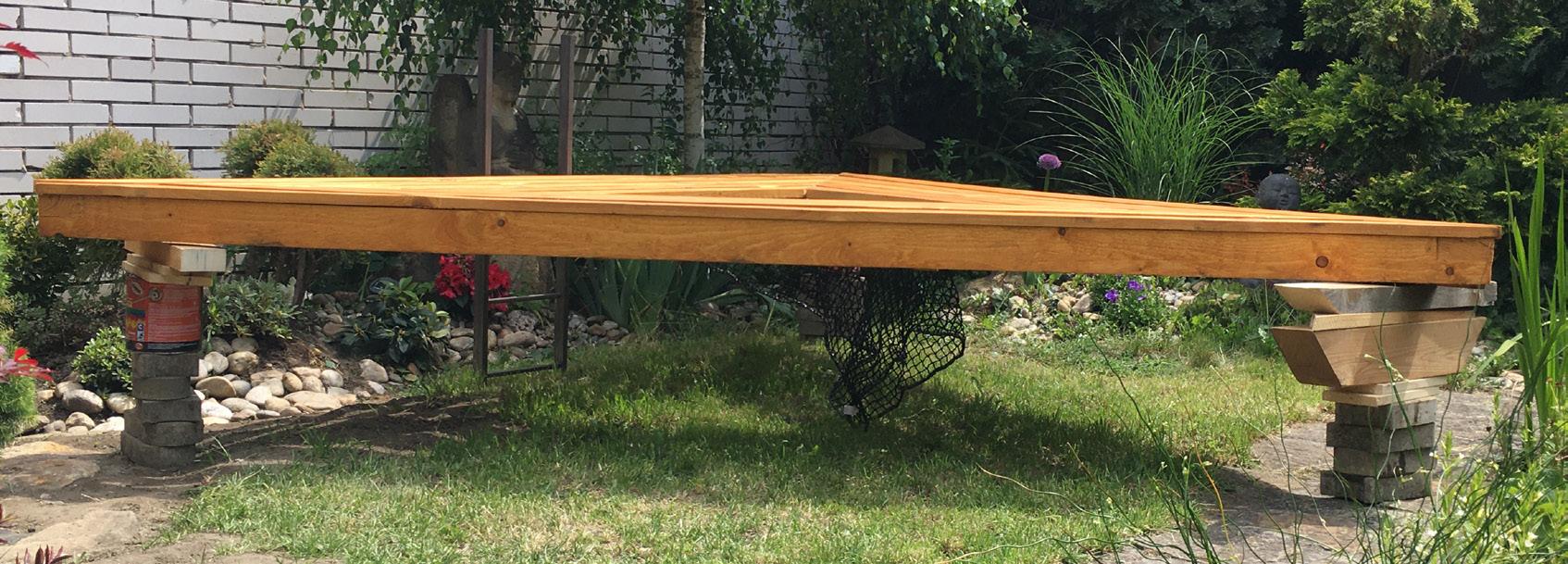

Hlavními požadavky na stavbu byla dostatečná stabilita na vodní hladině, možnost snadného rozebrání a převozu běžným osobním automobilem, při zachování tuhosti konstrukce. Tyto priority jsou splněny díky trojúhelníkovému půdorysu o stranách 3m. Dostatečný vztlak je zajištěn pomocí barelů. Ty jsou upcyklovány z již vyřazených barelů na pitnou vodu pro kanceláře.
smrková nosná konstrukce
záklop – smrková prkna
smrková nosná konstrukce
polypropylenová síť
barely 18,9 litru
polypropylenová síť
zajištění sítě lištou
nerezové vruty
záklop – smrková prkna
smrková nosná konstrukce
18,9 litru
polypropylenová síť
sítě lištou
barely
zajištění

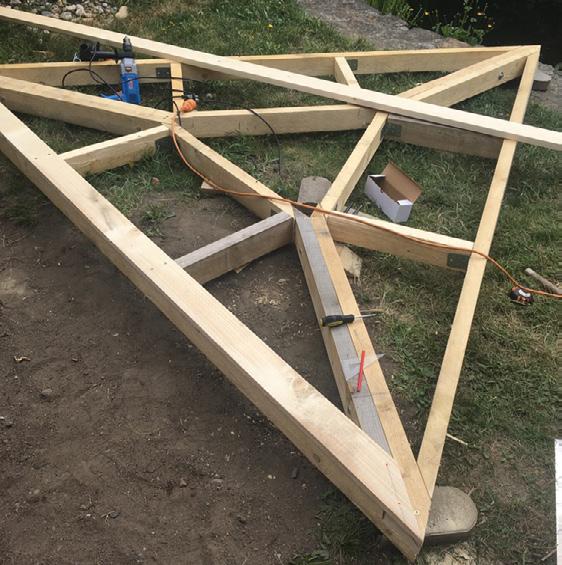

Nosná konstrukce - trámy
Záklop - prkna
Detail žebříku

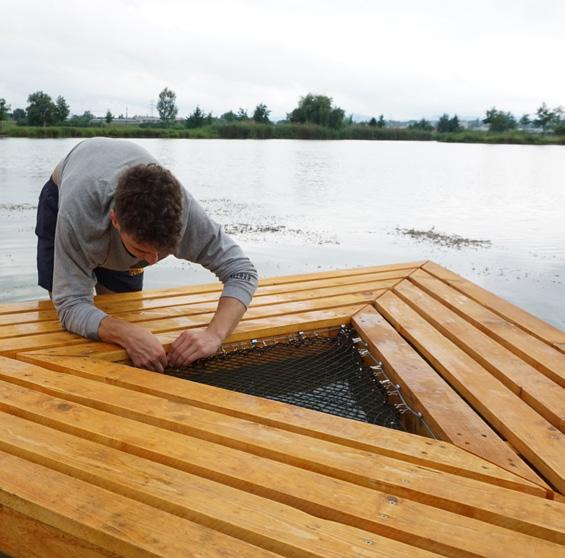

Detail uchycení sítě
info
Architecture And Urban Design II
Vedouví práce: Dr Hab. Inż. Arch. Piotr Gajewski; Prof. Pk; Dr Inż. Arch. Anna Porębska; dr inż. arch. Michał Nessel
Krakov, zimní semestr 2022/2023 (Erasmus)
software o projektu
Autocad, Rhinoceros + Grasshopper, Archicad, Twinmotion, Illustrator, Photoshop
V rámci podzimního ateliéru na Krakovské univerzitě jsme se inspirovali stavbami, které už ve světě stojí. Jako řešené území nám byla dána trojúhelníková parcela v blízkosti hlavního vlakového nádraží a univerzitního kampusu, v dochozí vzdálenosti centra Krakova.
Tato blízkost je však pouze teoretická, protože každému, kdo nemá auto, stojí v cestě bariéra železnice a hlavních silnic obklopujících místo ze všech tří stran. Kromě špatného dopravního naopojení je problémem kvalita ovzduší, hluk a stísněnost pozemku v kombinaci s regulativy.

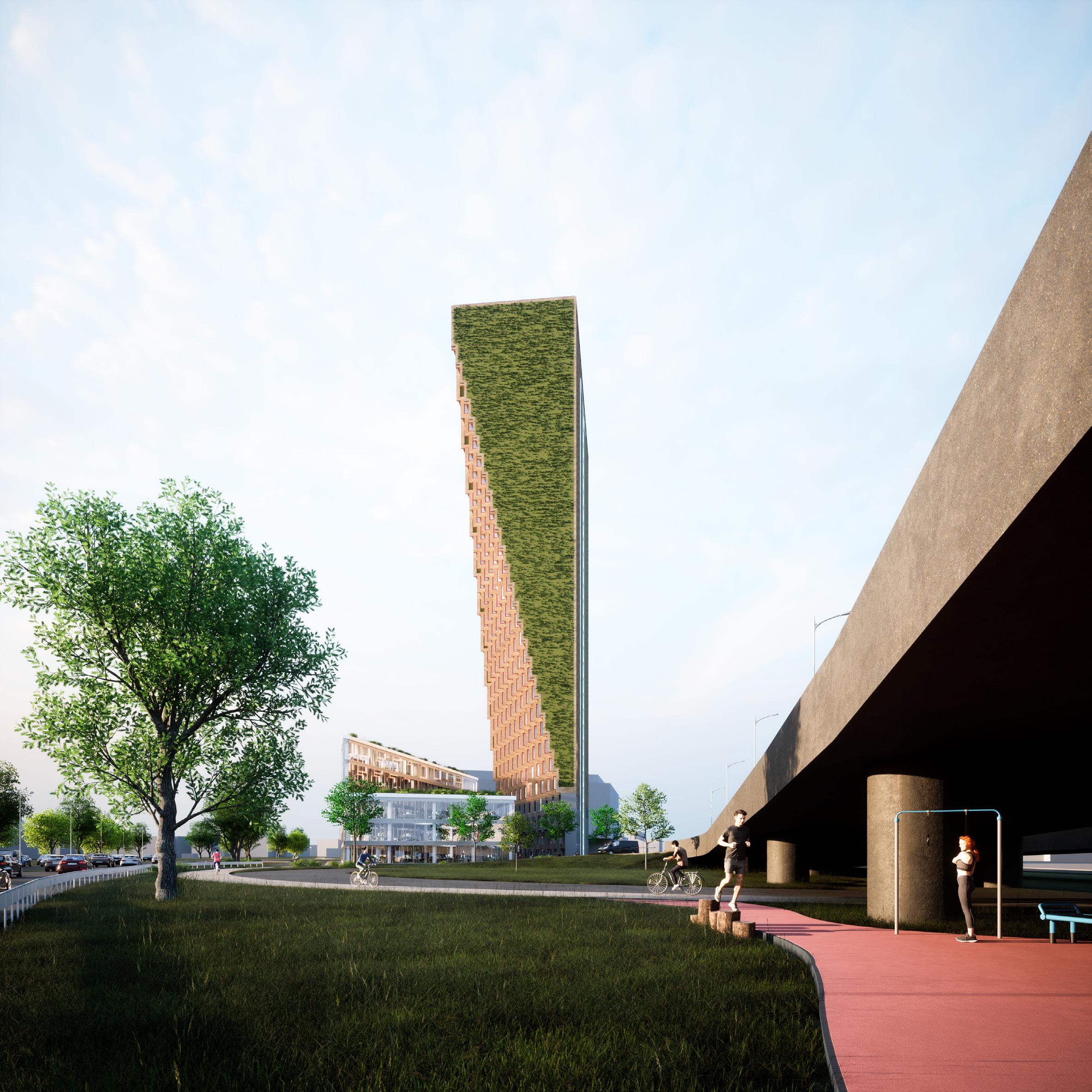

Jako inspiraci jsem si vybral Vancouver House, jenž se nachází v podobných územních podmínkách. Rozhodl jsem se vytvořit věž startovacího bydlení, která by pojala škálu bydlení pro studenty až začínající mladé rodiny.

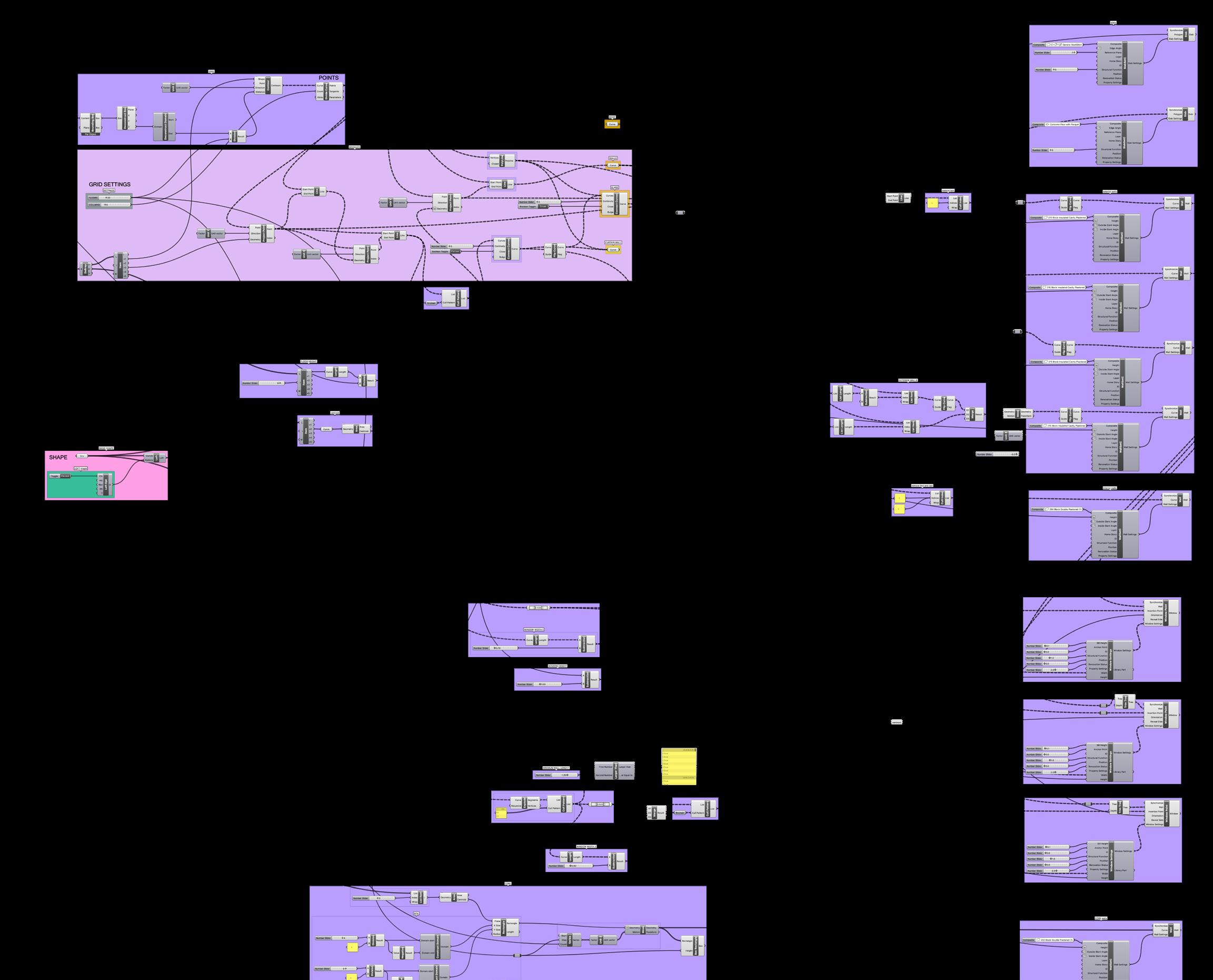

Zajímavá byla i zkušenost využití Grasshopperu s přímým propojením na Archicad.

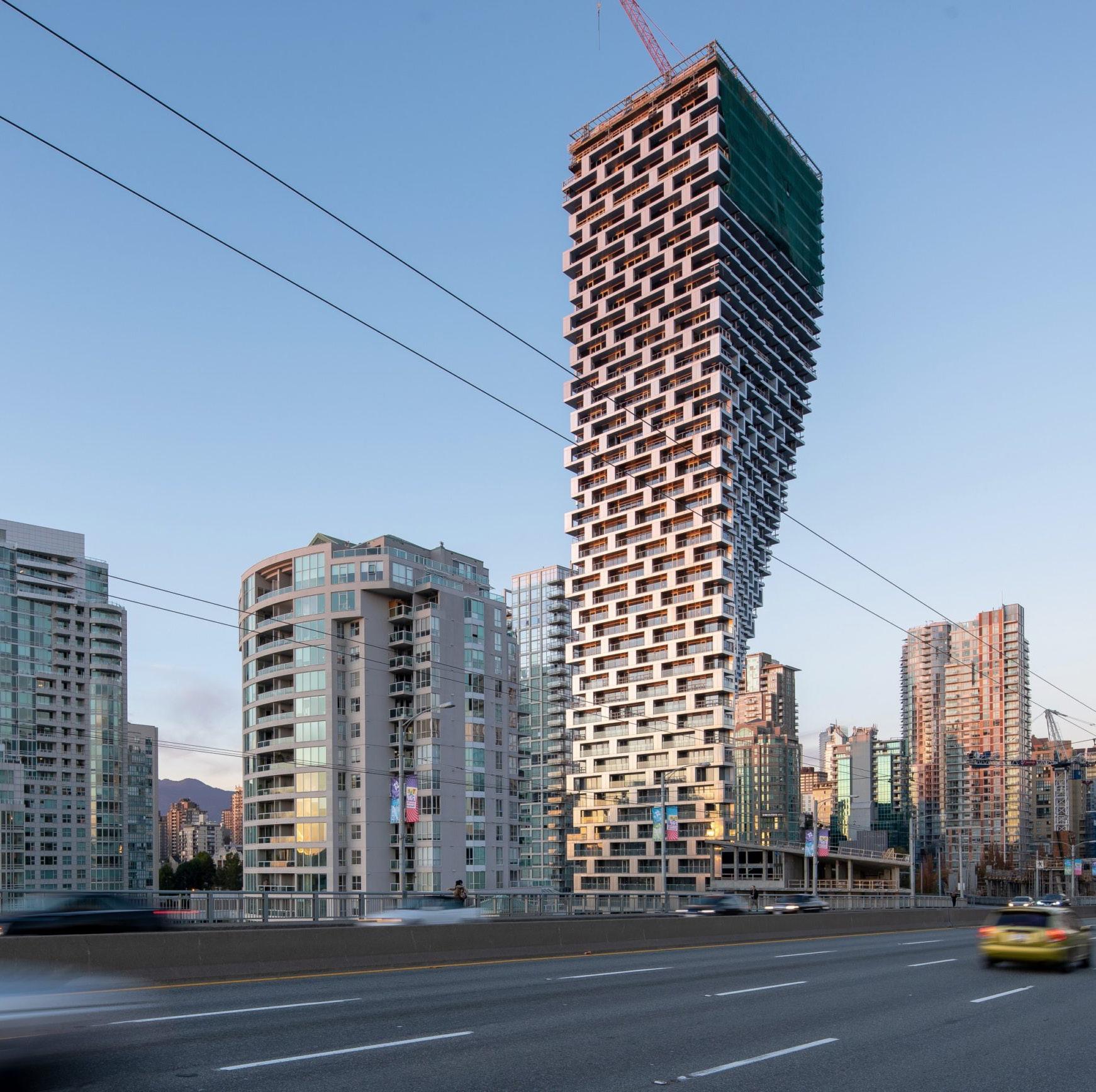

INSPIRACE- VANCOUVER HOUSE | BIG
lokace: Vancouver, Canada
plocha: 60 600 m2
klient: Westbank Projects
soutěž: listopad 2020
společné prostory, posilovna technické patro
kancelářské budovy foyer a kavárna
automatické parkování
550 bytů
UNITS | 1:100 | 21.01.2023
UNITS | 1:100 | 21.01.2023
JEDNOTKY

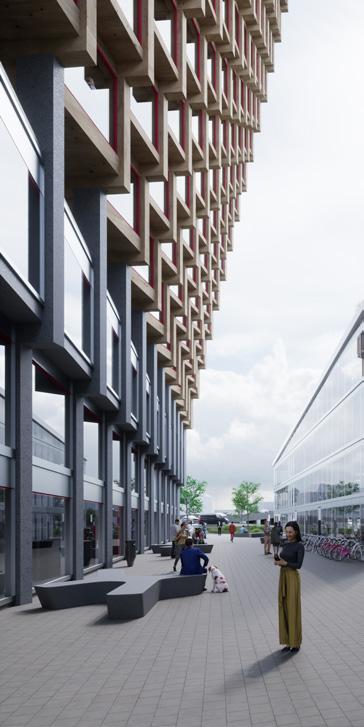

fasáda čistící vzduch
dřevěná konstrukce
OBILNÍ TRH 04
info
Bakalářská práce - Úřad budoucnosti
Vedoucí práce: Ing. arch. Luboš Františák, Ph.D.; Ing. arch. Viktor Schwab
Brno, Obilní trh, letní semestr 2021/2022
software o projektu
Autocad, Archicad, Sketchup, Twinmotion, Photoshop, Illustrator

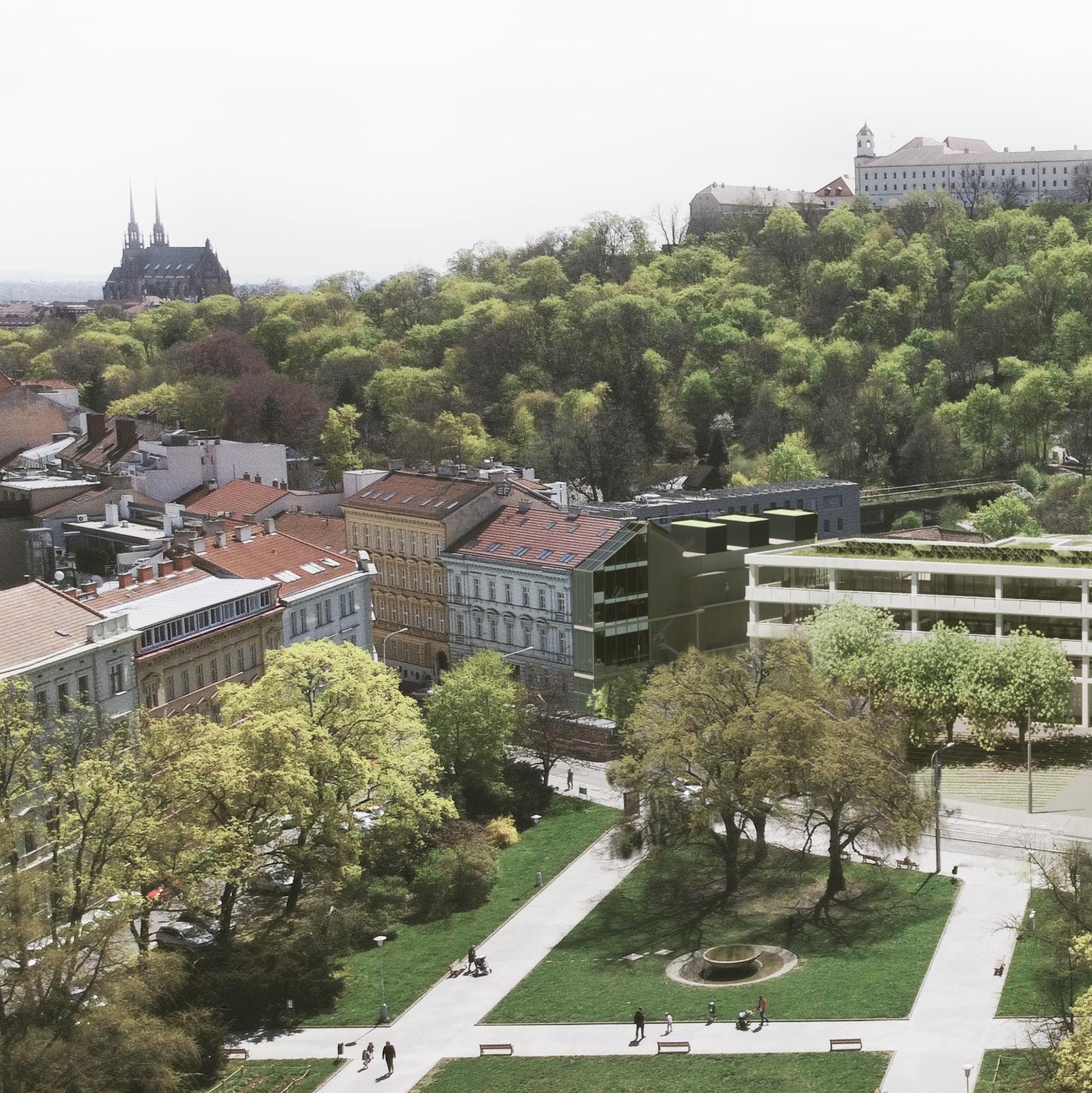

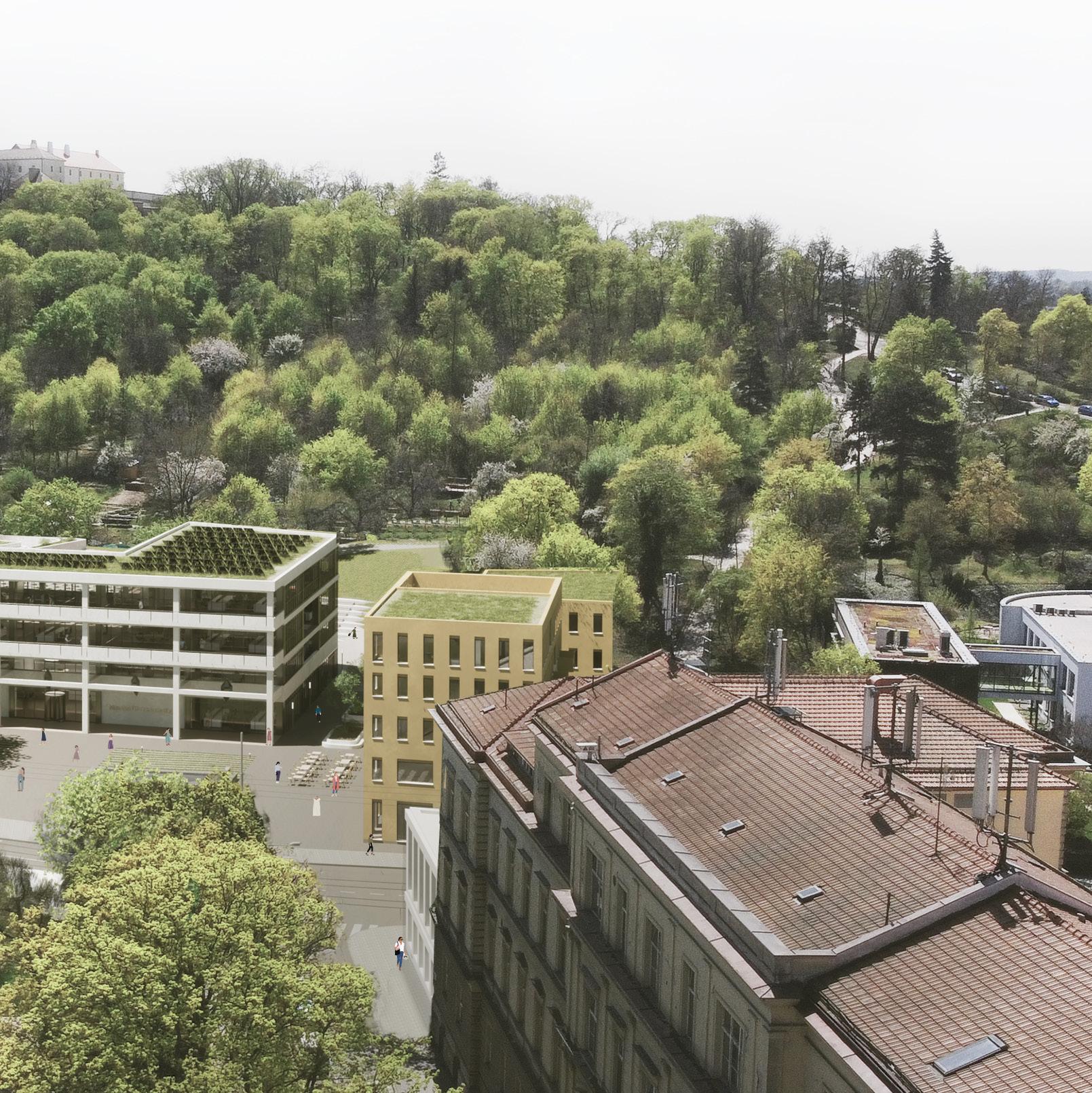

Obilní trh je v obrazu města Brna nepřehlédnutelným veřejným prostorem. Jeho jižní část však doposud nebyla dokončena a ukrývá v sobě obrovský potenciál pro rozvoj města. Forma veřejné správy a jejích úřadů čelí dlouhodobě kritice. Příkladů moderních, otevřených, flexibilních a udržitelných veřejných budov je minimum. Společenský diskurz po nich stále silněji volá a architekti na něj musí mít připravenou odpověď.

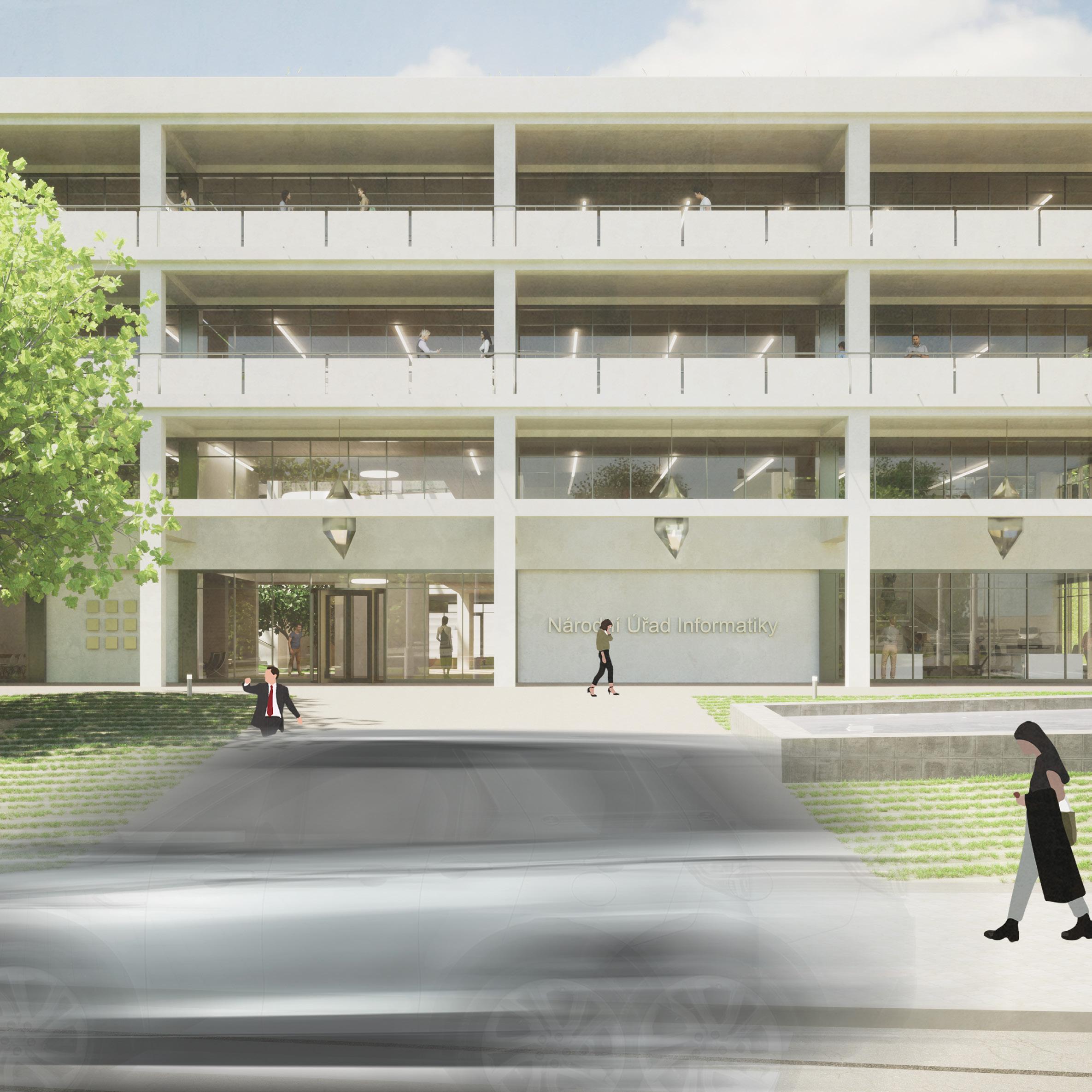

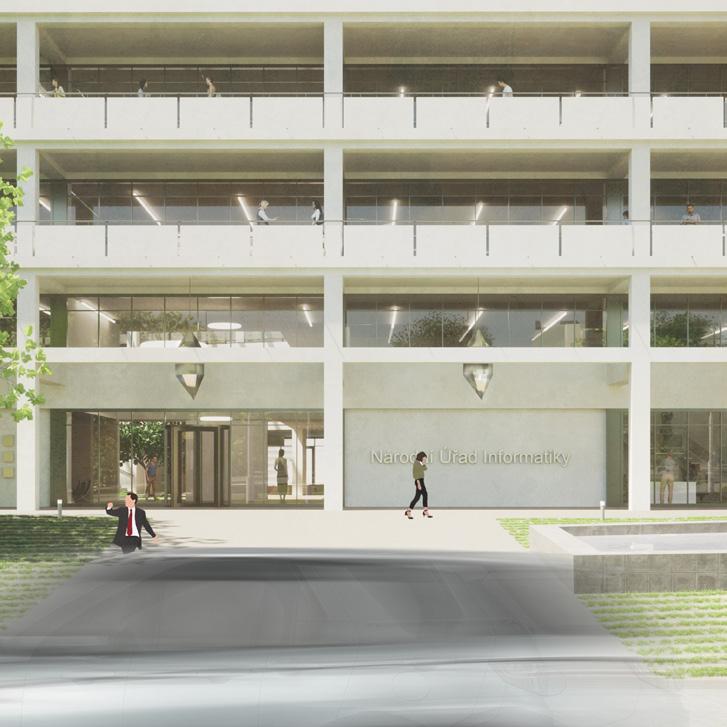

Cílem bakalářské práce byl návrh budovy moderního úřadu, která by svou hmotou adekvátně doplnila prostor Obilního trhu a byla architektonickým manifestem budoucích státních úřadů. Budova poskytne zázemí 200 úředníkům, prostory pro stravování, propagaci činnosti úřadu, ubytování 20 hostujícím spolupracovníkům a další nutné provozy pro zajištění chodu budovy.
1. Hlavní osy kolmé na ulici Údolní, pokračování cesty na Špilberk, domy ustupující nové zástavbě
3. Zachování stromů v čele náměstí, vodní prvek - připomínka zbouraného domu
2. Návaznost pěších, vymezení náměstí a předprostoru úřadu, doplnění nároží pavilonem a adice k historickému domu v podobě školky
4. Pěší zóna při průchodu na Špilberk, druhá osa slouží především pro obsluhu a zásobování, vjezd do garáží se vyhýbá křížení s pěšími a ústí do společné podesty parkování úřadu a bytového domu
PAVILON
BYTOVÝ DŮM
ŠKOLKA

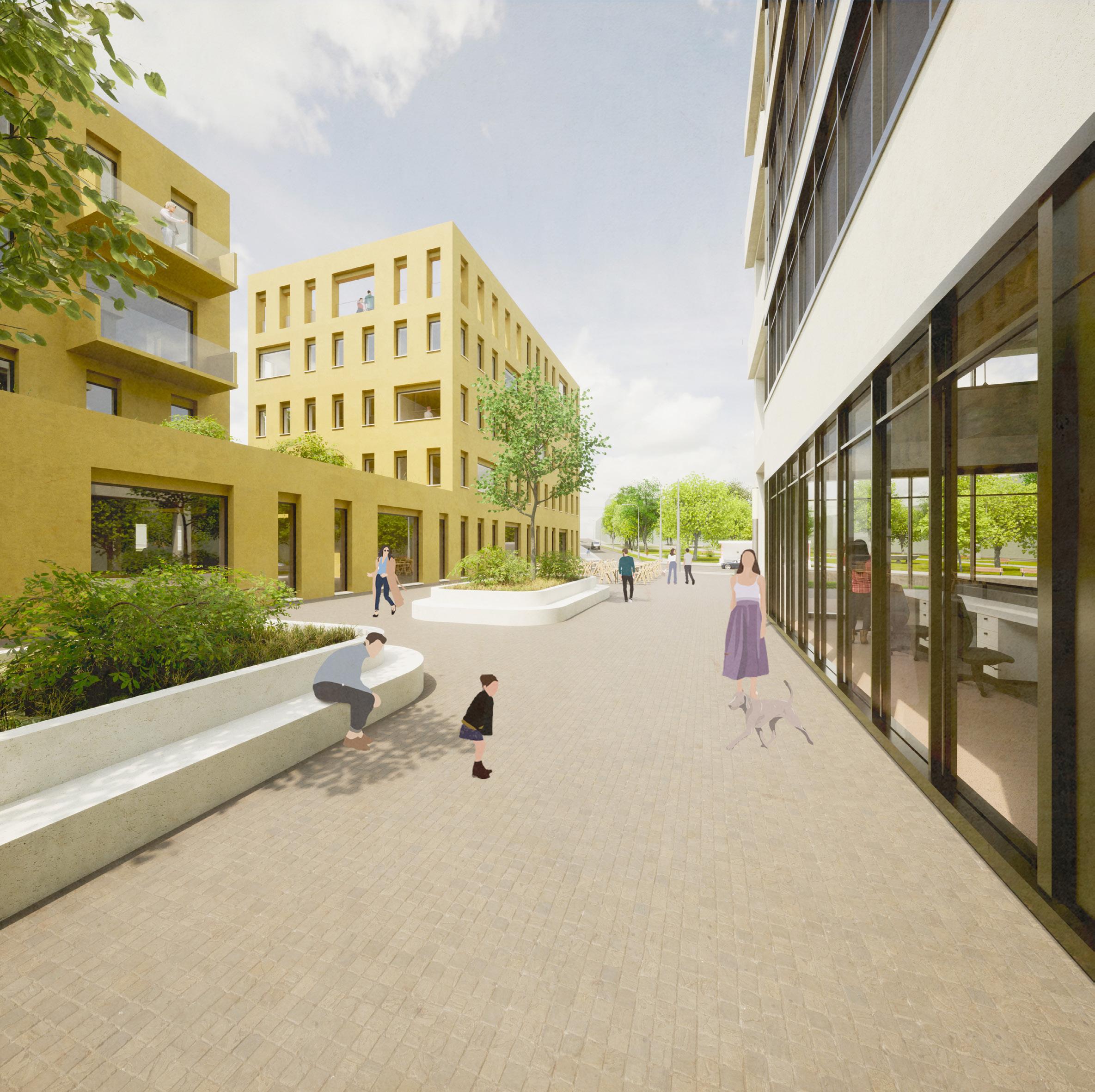

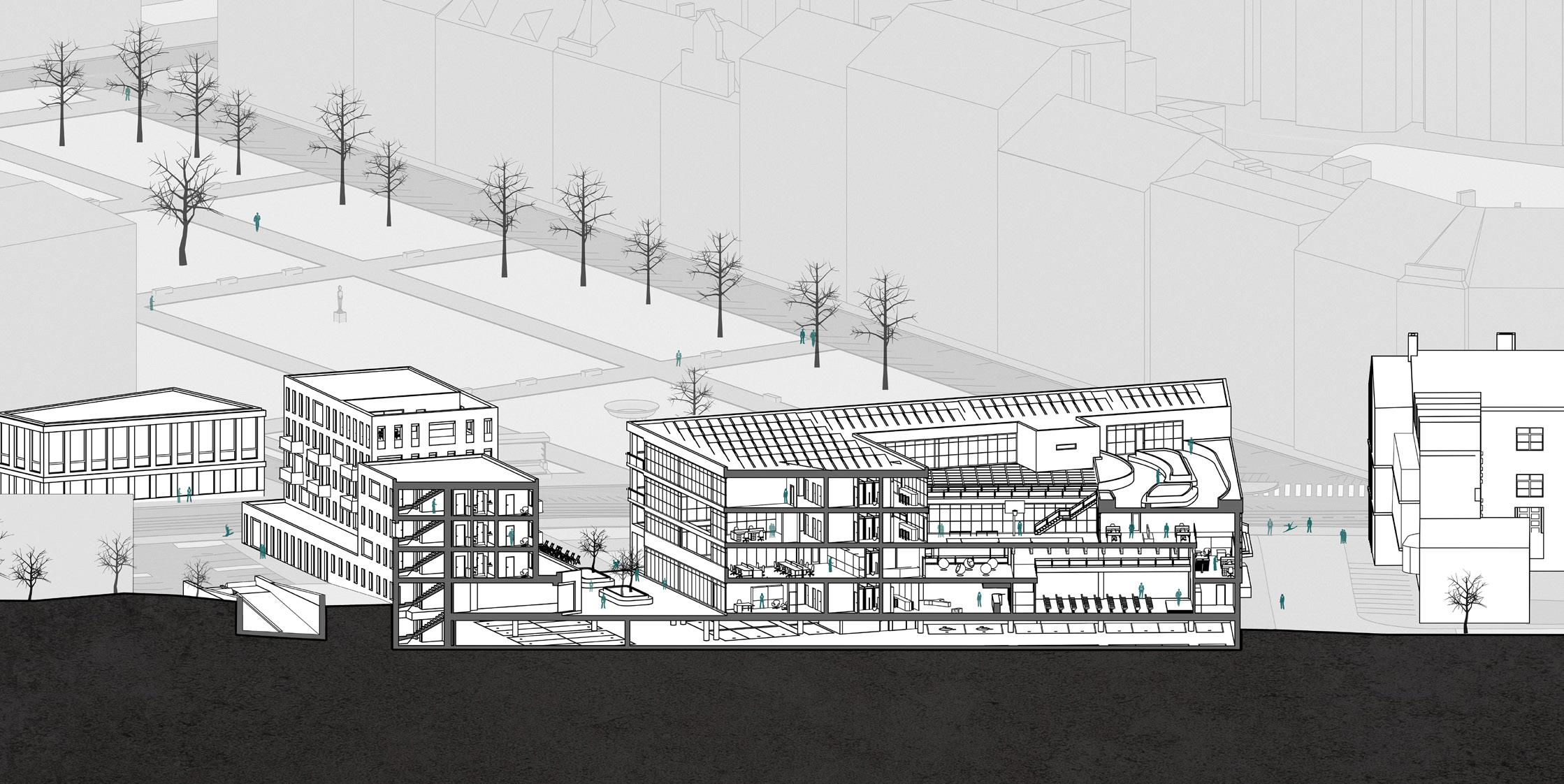

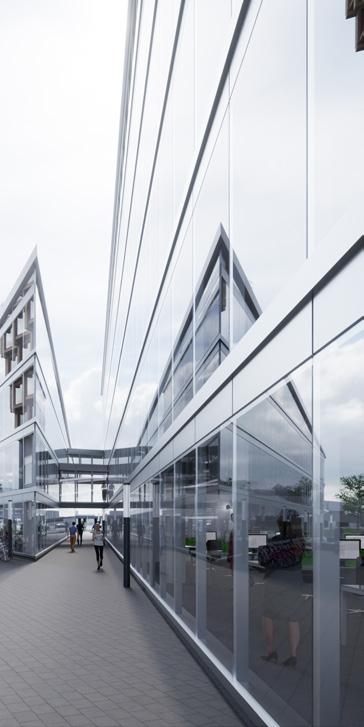

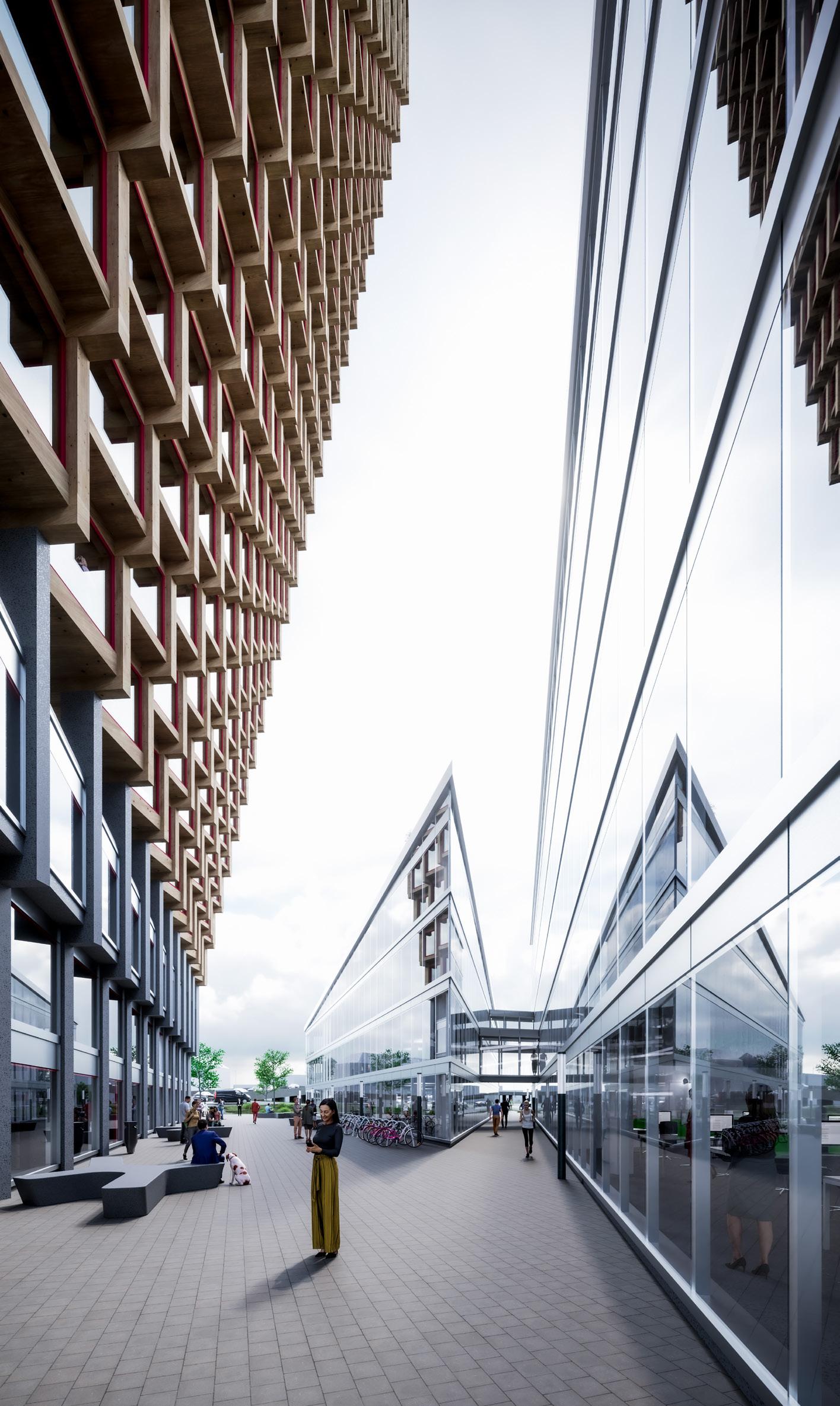

Bytový dům vymezující předprostor úřadu vyrůstá z jejich společné podnože podzemního parkování. Budovy úřadu a bytů od sebe však odděluje nová pěší zóna navazující na frekventované cesty na Špilberk.
Parter bytového domu je věnován občanské vybavenosti, která dotváří mix funkcí v území. Další patra jsou určena bydlení. Horní byt disponuje prostornou terasou s výhledem na Brno a Špilberk.
půdorys typického podlaží

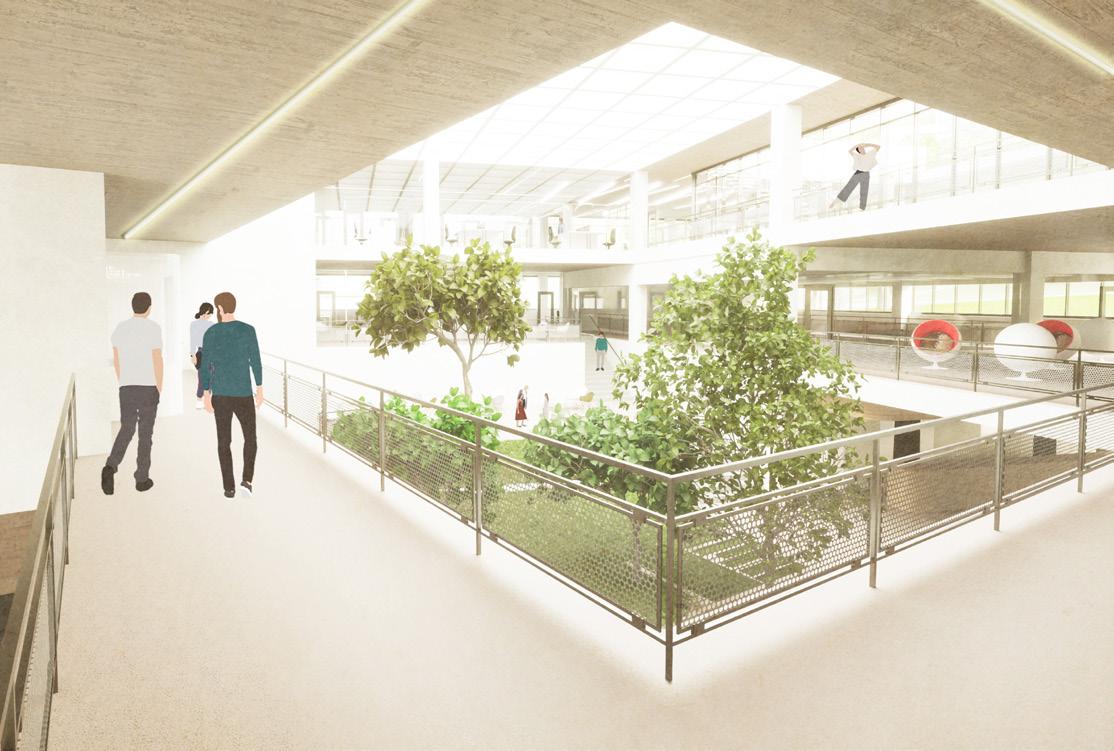

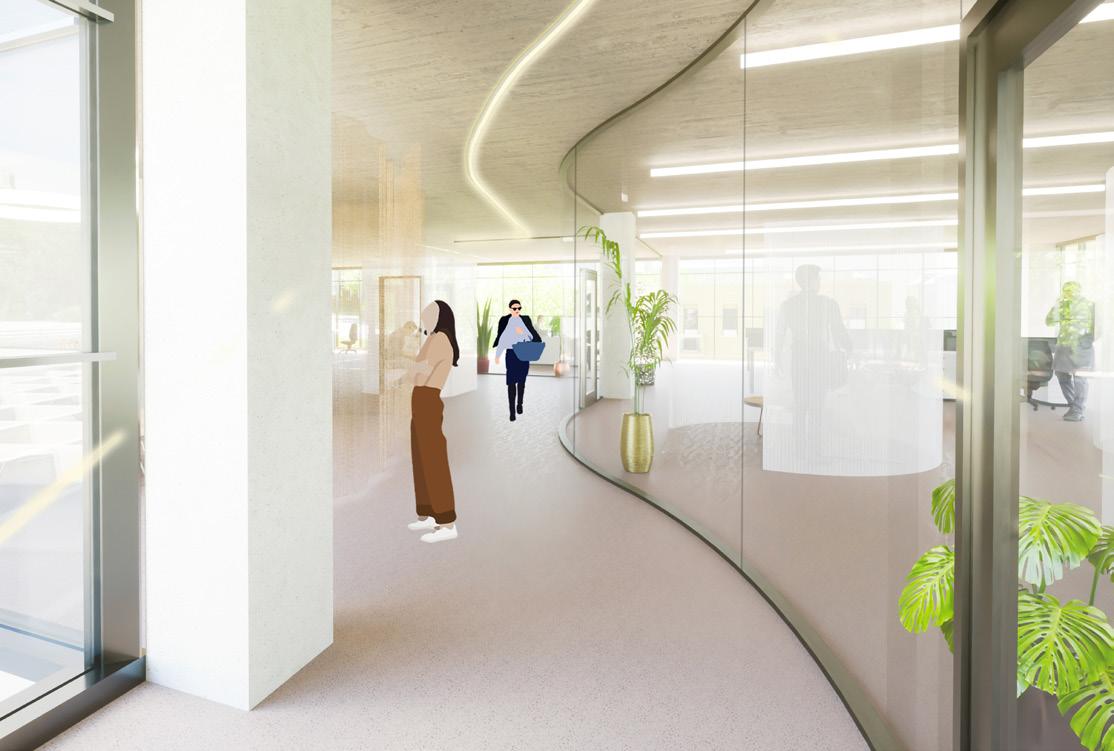

Centrem celého úřadu je atrium zabírající tři podlaží uprostřed hmoty budovy. Je jasným a prakticky vždy viditelným vztažným bodem, který jeho pravidelným obyvatelům, ale i návštěvníkům usnadňuje orientaci v prostoru a slouží jako hlavní místo pro setkávání. Hlavní komunikační jádra se nacházejí ve dvou protilehlých rozích atria. V ochozech atria a napříč patry jsou rozmístěny místa pro odpočinek a spolupráci.
místa pro odpočinek - power nap zóny

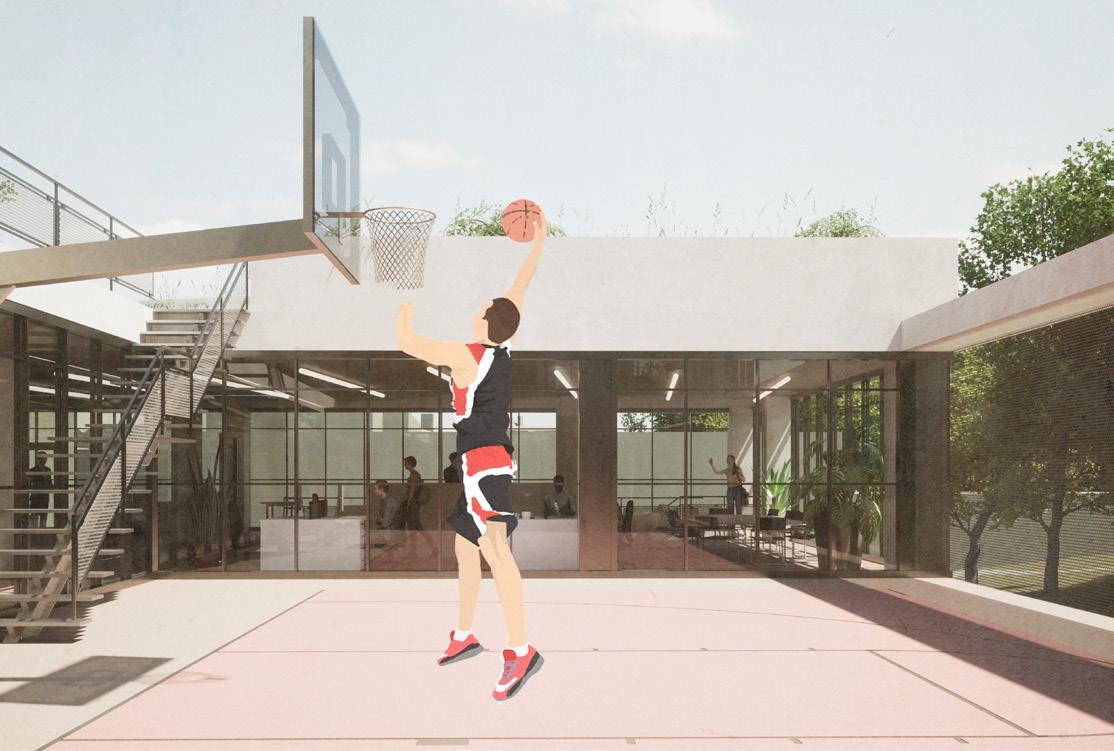

místa pro aktivní odpočinek - basketbalové hřiště a fitness
„telefonní budky“ pro zajištění soukromí
coworkové a hot desk zóny - interakce, práce ve skupinách
buňkové kanceláře - dané pozice vyždující pro práci vlastní prostory
info
AT1 - Manufaktura dnes a průhledné město
Vedoucí ateliéru: Ing. arch. Nicol Gale; MgA.
Svatopluk Sládeček
Sploupracoval: Šimon Doubrava (vertikální ateliér)
Zlín, zimní semestr 2018/2019
software
o projektu
Autocad, Rhinoceros, Illustrator, Photoshop

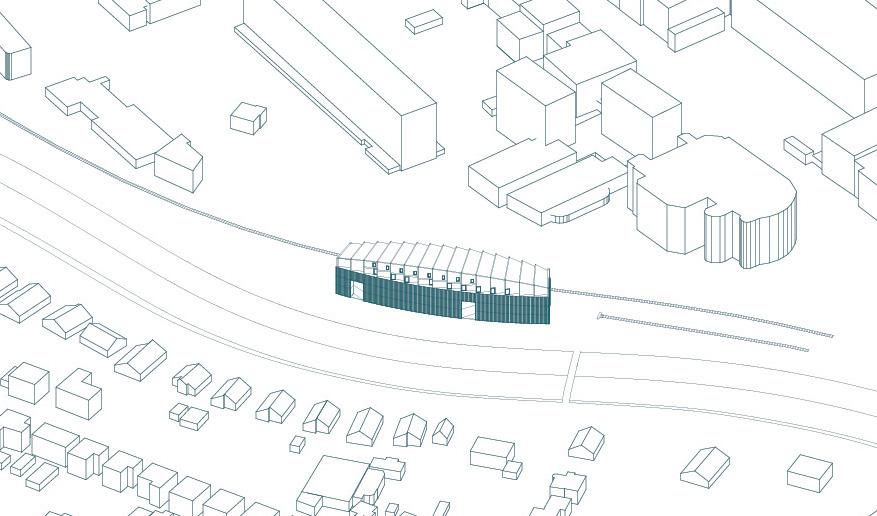

Pro manufakturu na výrobu rukavic jsme vybrali lineární parcelu brownfieldu na Benešově nábřeží ve Zlíně. Místo analyzujeme jako potenciál v rámci stávající struktury města, pro jeho bezprostřední blízkost nádraží, centra i pro nevyužité nábřeží.
Manufaktura svým tvarem reaguje na měkkou křivku řeky, přísnou linii vlakových kolejí a malou šířku stavebního prostoru. Hlavní vstup je situován z nové pěší trasy lemující řeku. Vstupní portál je transparentním průhledem do převýšené kavárny a prodejního showroomu. První patro dále tvoří filtr zázemí pro zaměstnance a sklady materiálů a výrobků, které jsou zásobovány ze strany od kolejí. Ve druhém patře je umístěna výroba: výsek látek, šicí dílny a žehlení. S patrem skladů je provoz dílen propojen nákladním výtahem. Odstíněna od výroby komunikačním jádrem je jídelna a poslední podlaží tvoří administrativa a chill zóny.

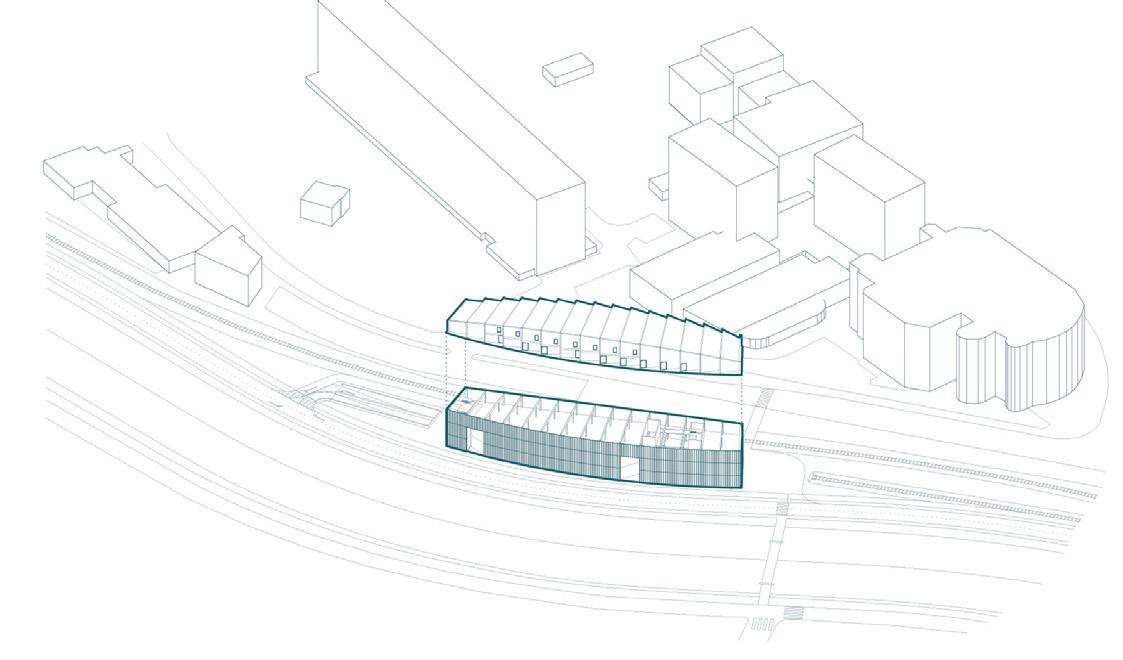

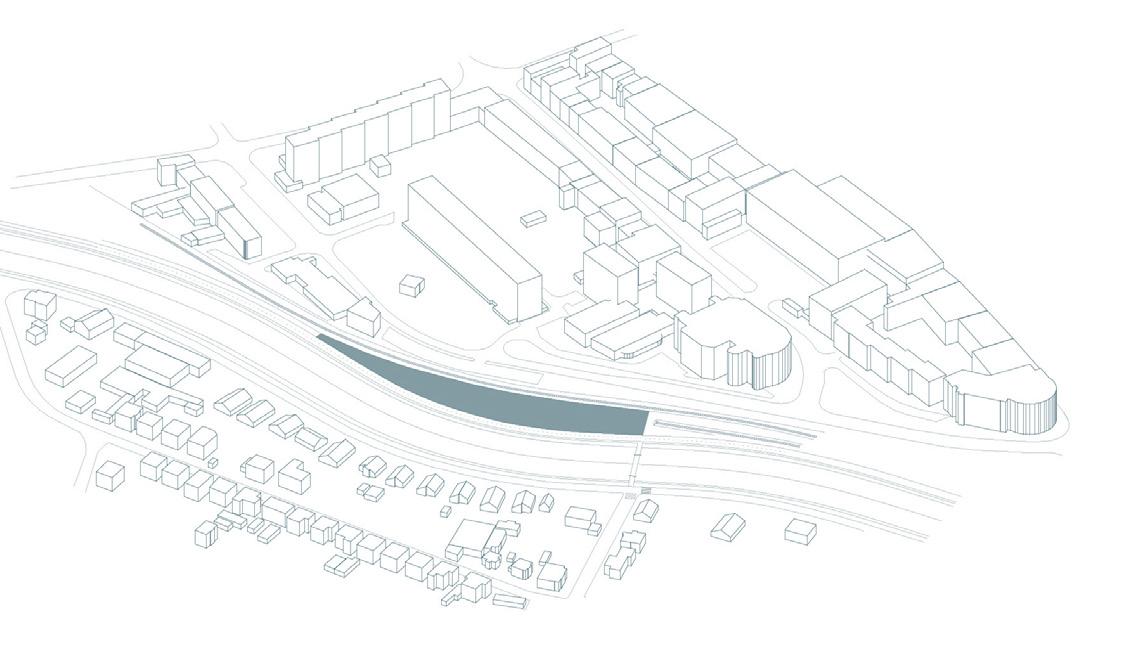

prázdné místo mezi železnicí a řekou
manufaktura + bydlení

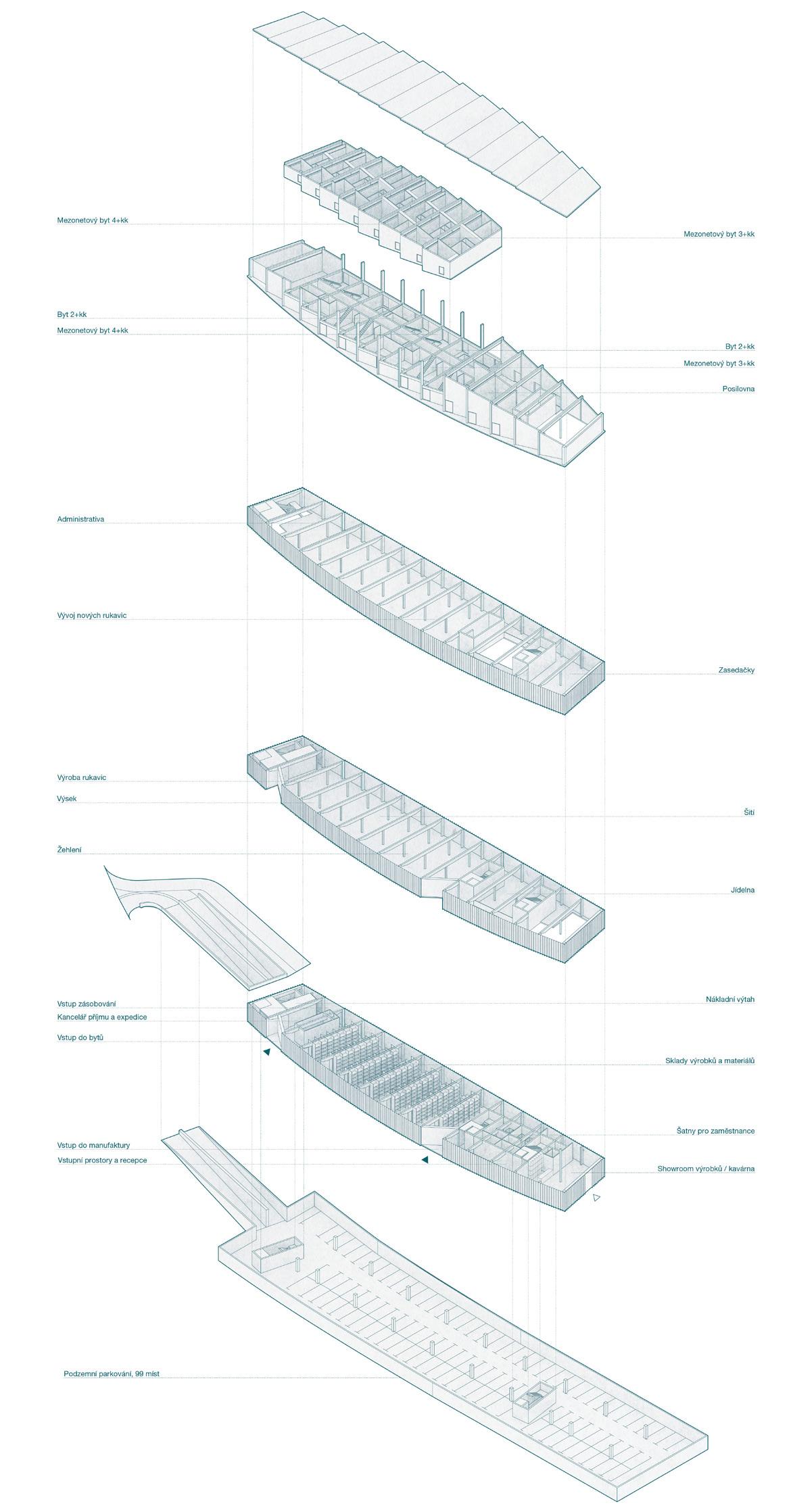

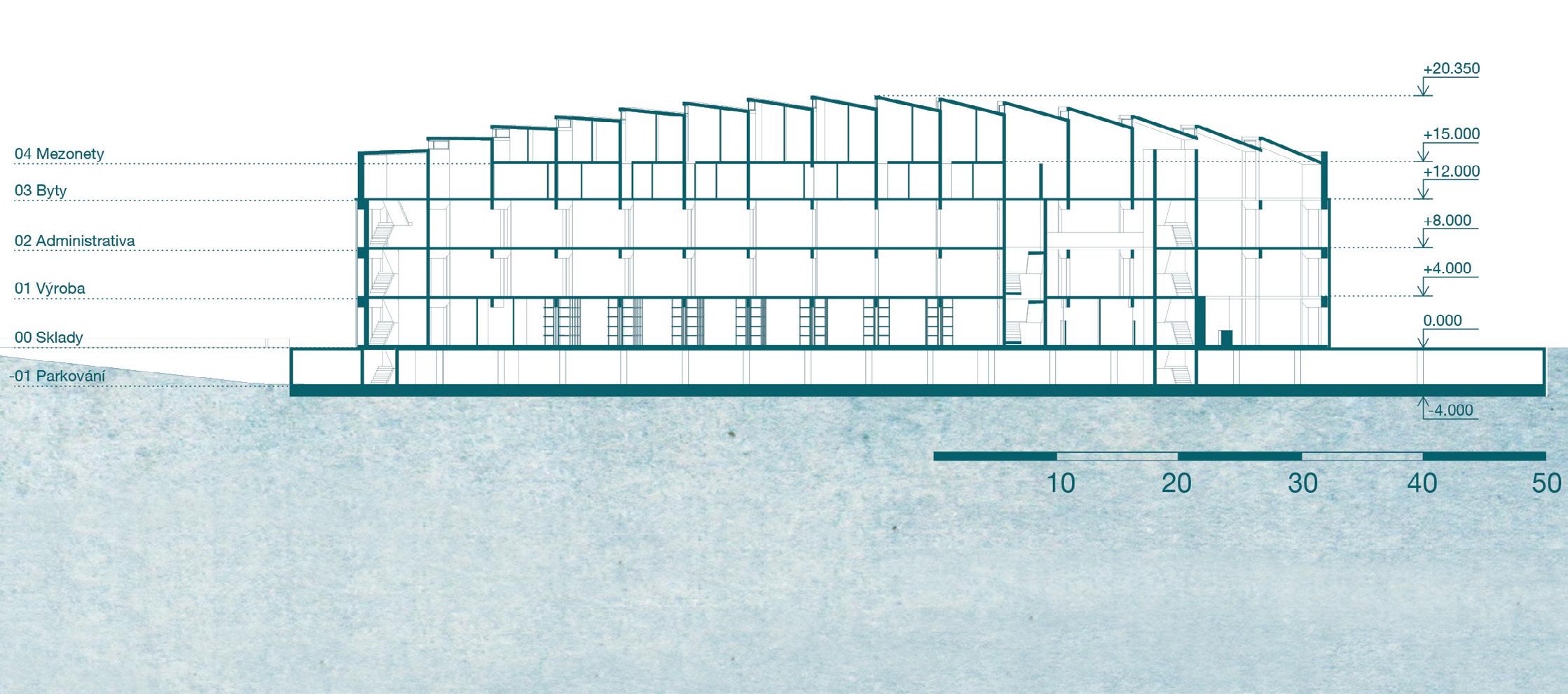

Celý objem manufaktury nad sebou vynáší prostory bytů. Ty bortí představu o nutnosti separaci bydlení a výroby. Zároveň představují přidanou hodnotu samotného provozu rukavičkárny a budou celý dům udržovat v provozu i ve chvíli, kdy se manufaktura přemístí a zůstanou po ní prostory vhodné k jinému využití. Budova disponuje také podzemním parkovištěm s 99 místy.

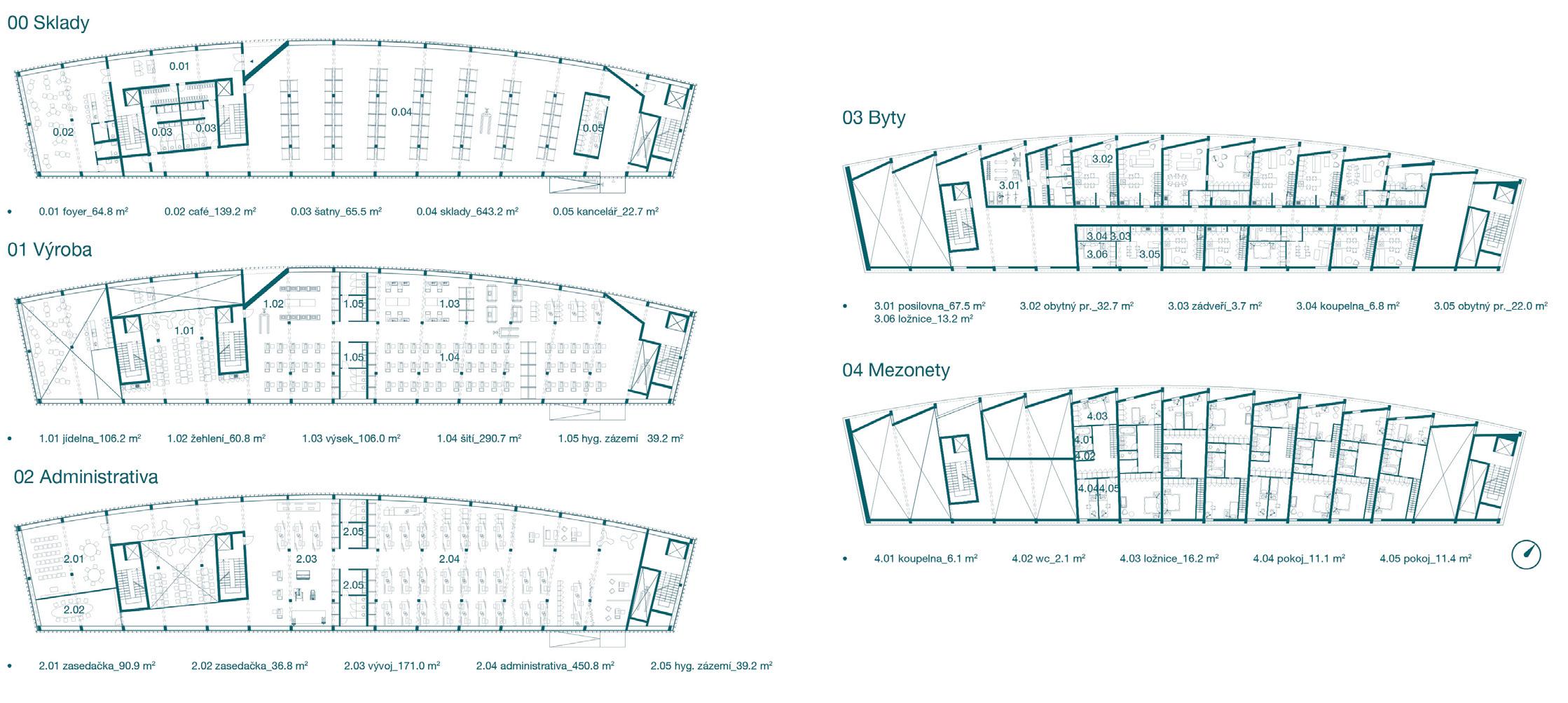

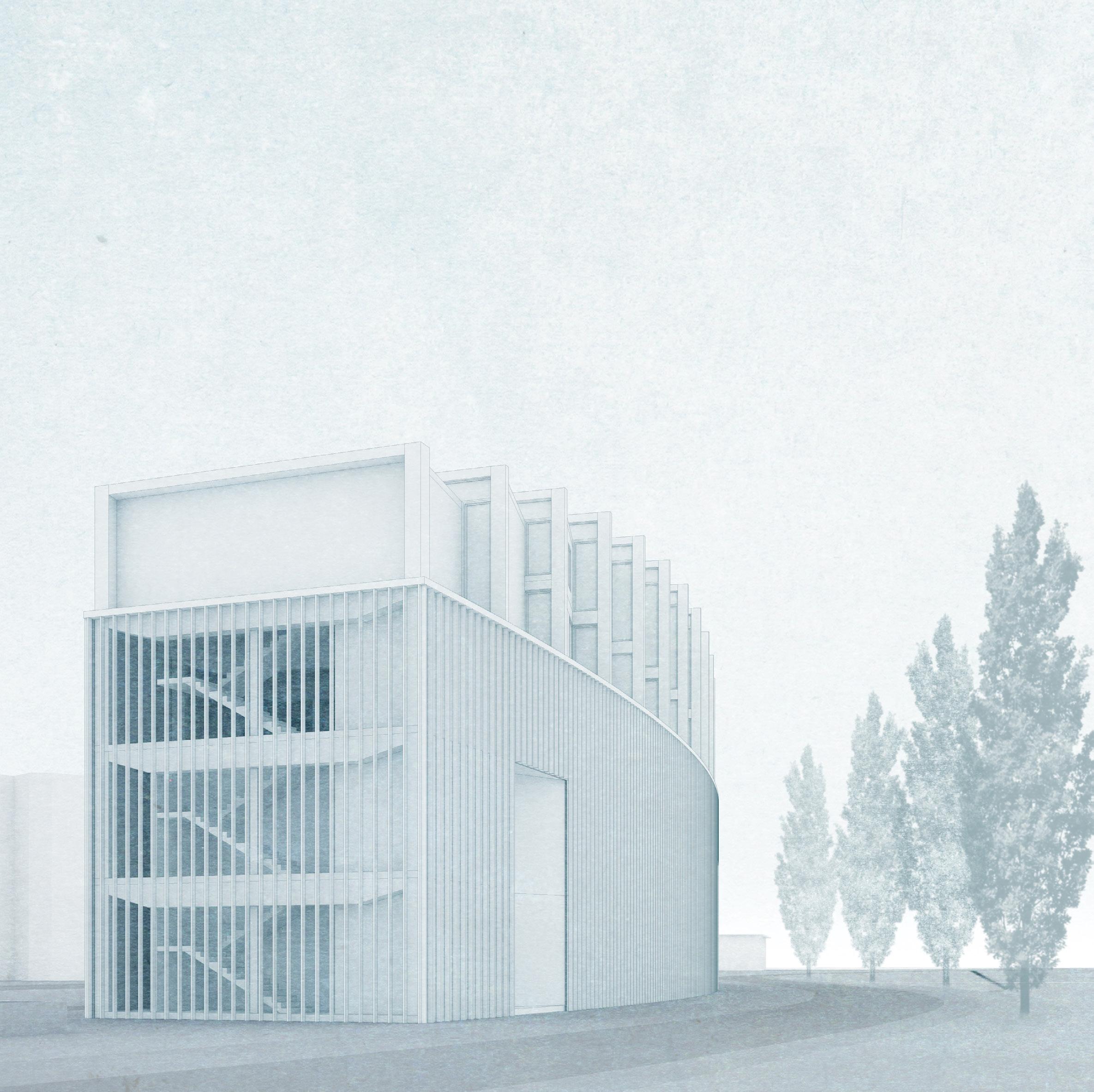

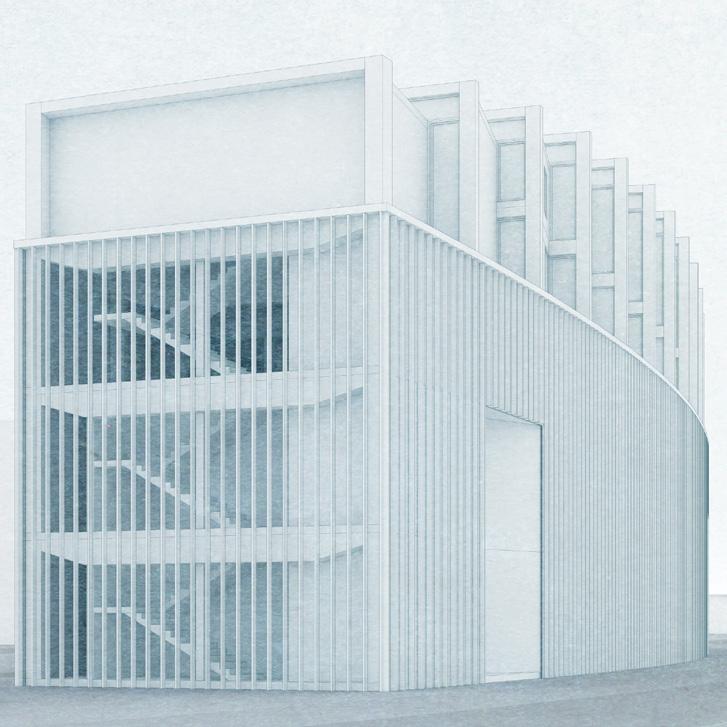

Tři patra manufaktury jsou obalena předsazenými ocelovými lamelami, které sjednocují tvar a podtrhují křivku propůjčenou od řeky. Akcentem jsou dva vstupy - jeden pro manufakturu, druhý pro byty. Prostory bydlení se na rozdíl od předsazené fasády výroby propisují do nosné konstrukce. To dovoluje fasádu i střechu zalamovat tak, aby mohl být vnitřní prostor dostatečně osluněn. Střecha kopíruje půdorysnou křivku “pásovce” a v místech, kde nabývá dostatečných výšek umožňuje umístit patro mezonetových bytů.

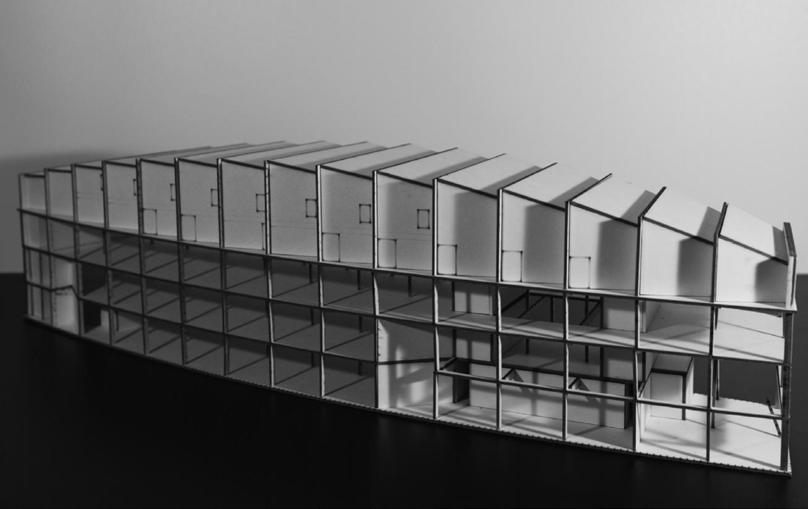

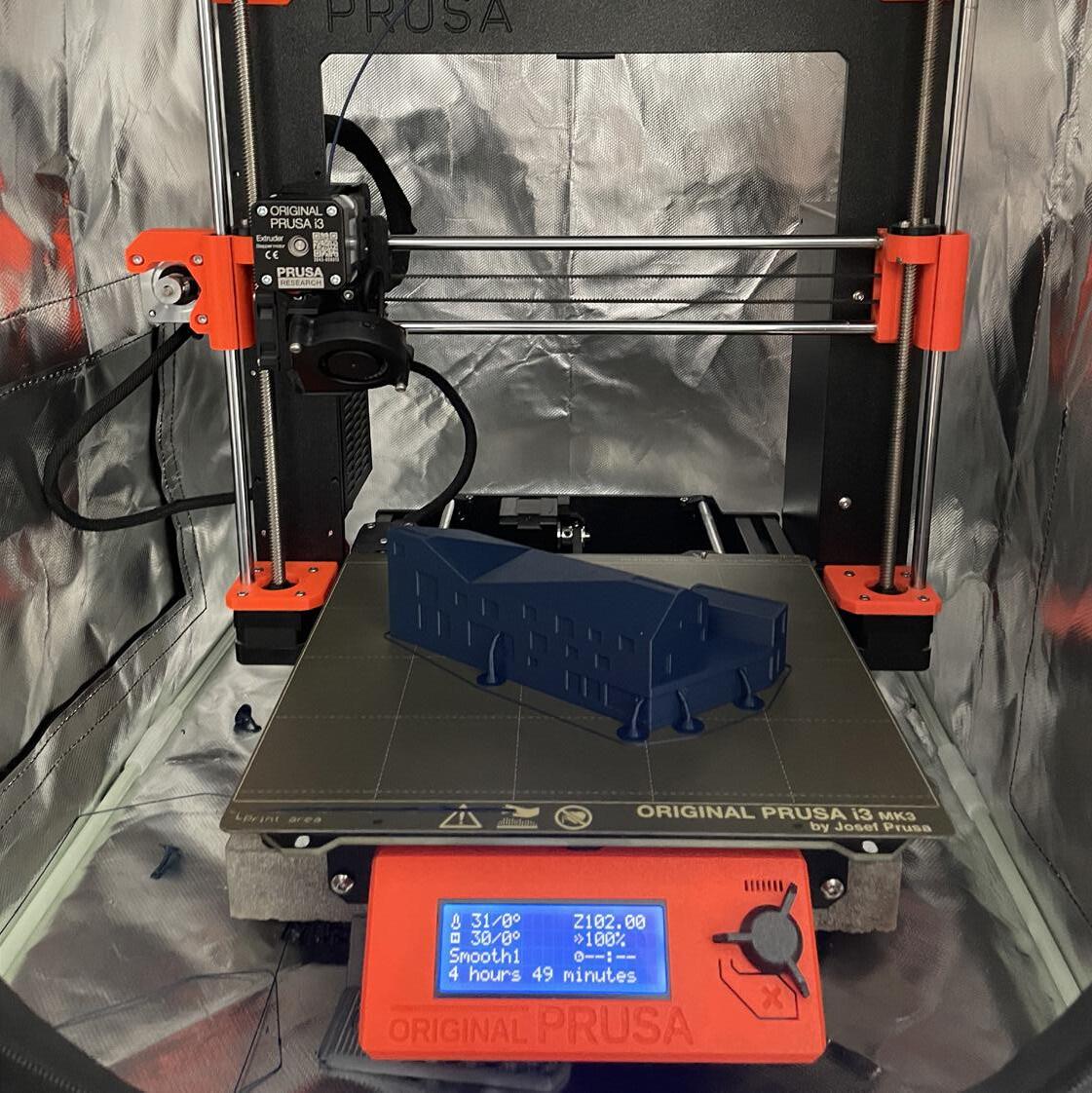

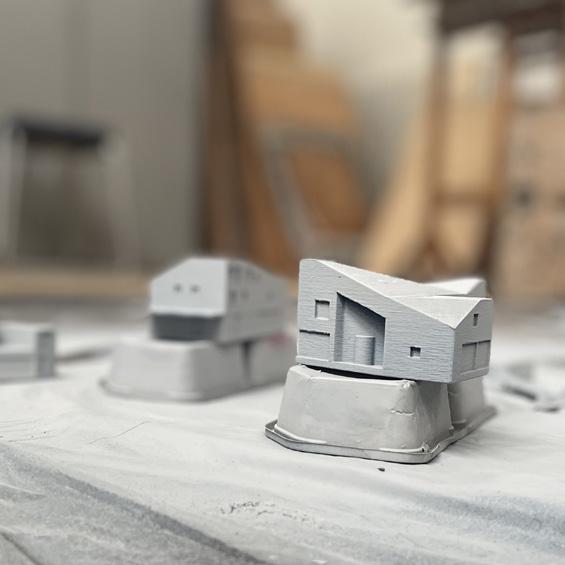

FYZICKÝ MODEL
