Ländliches Wohnen -

Adaptive Nachnutzung einer italienischen Cascina

Bachelorarbeit

Susanne Kosch

Matr. Nr.: 00959119

Hochschule für angewandte Wissenschaften Coburg

Fakultät Design - Studiengang Innenarchitektur

9. Semester WiSe 2023/2024

Betreuung: Prof. Mark Phillips

Titelbild: Isometrische Darstellung des Dorfplatz 2.0 (eigene Abbildung)

Meine Bachelorarbeit beinhaltet die Bearbeitung eines offiziellen Architektur-Ideenwettbewerbs. Im Folgenden werden die Ergebnisse der Bachelorarbeit aufgezeigt, die auf den Erkenntnissen der vorab bearbeiteten Konzeptarbeit beruhen.

Bei dieser Arbeit handelt es sich um die Darstellung von Entwurfskonzepten und zeigt eine mögliche Umnutzung der Cascina Lossano hin zu einer gebauten Gemeinschaft innerhalb der Gemeinde Sant´Alessio. Sowohl die dorfbaulichen, als auch sozialen Komponenten dieser Zukunftsversion sollen strukturell durch Architektur und Innenarchitektur gestützt werden.

Aus Gründen der besseren Lesbarkeit wird in dieser Bachelorarbeit auf die gleichzeitige Verwendung der Sprachformen männlich, weiblich und divers (m/w/d) verzichtet. Sämtliche Formulierungen gelten gleichermaßen für alle Geschlechter, soweit es für die Aussage erforderlich ist.

inhaltsverzeichnis

Kapitel Eins - Operationen

Kapitel Zwei - Außenanlagen

Kapitel Drei - Interior 10-23

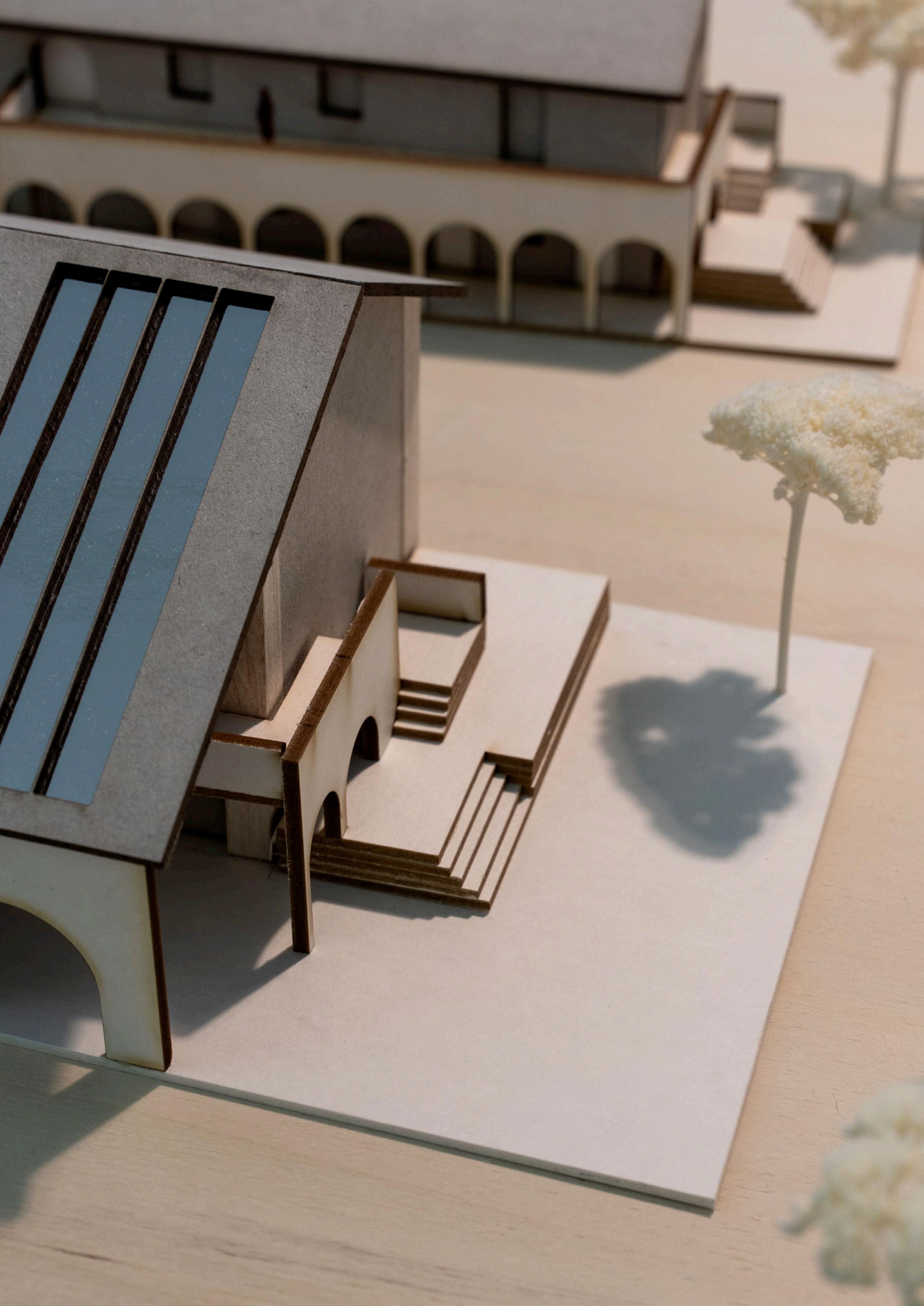

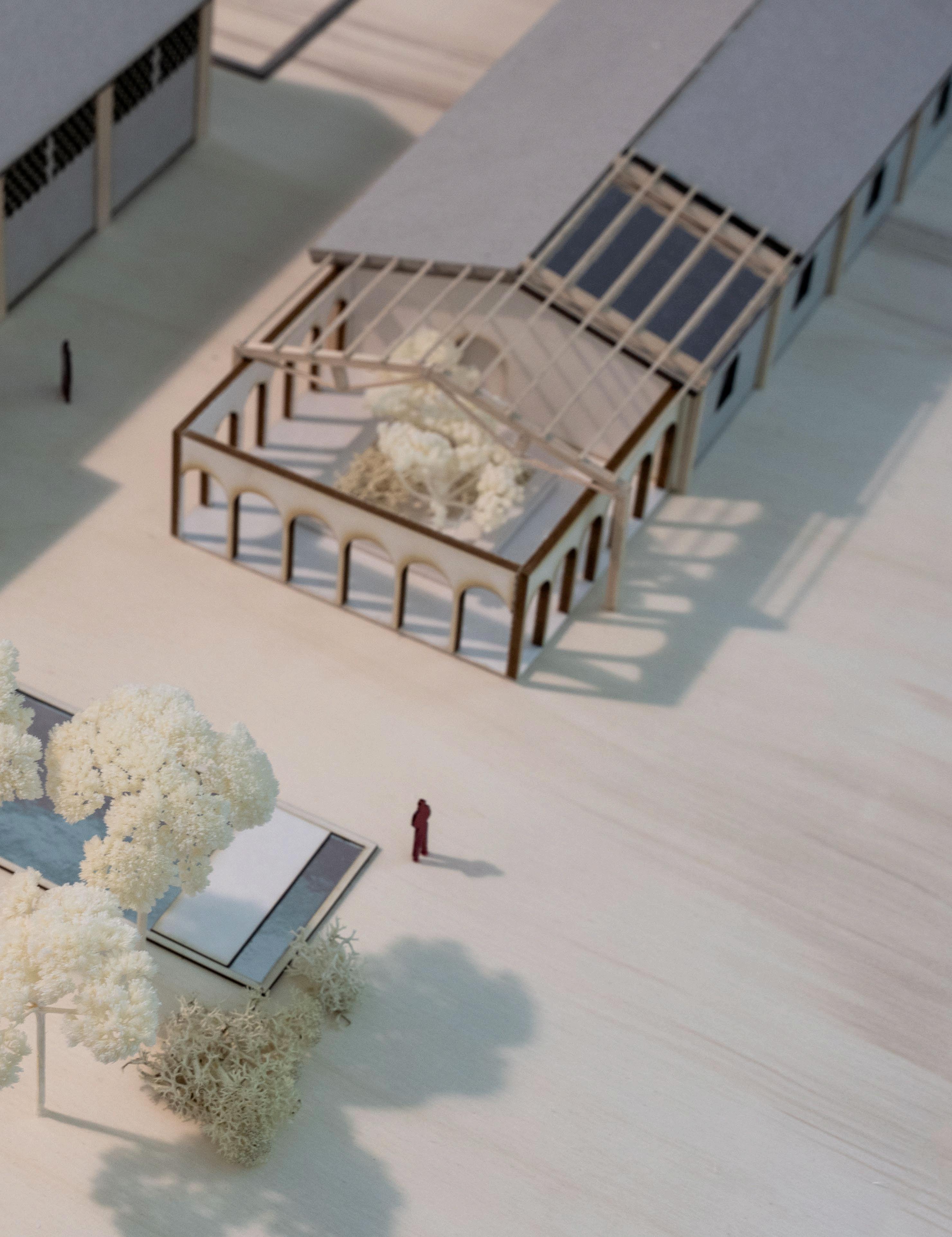

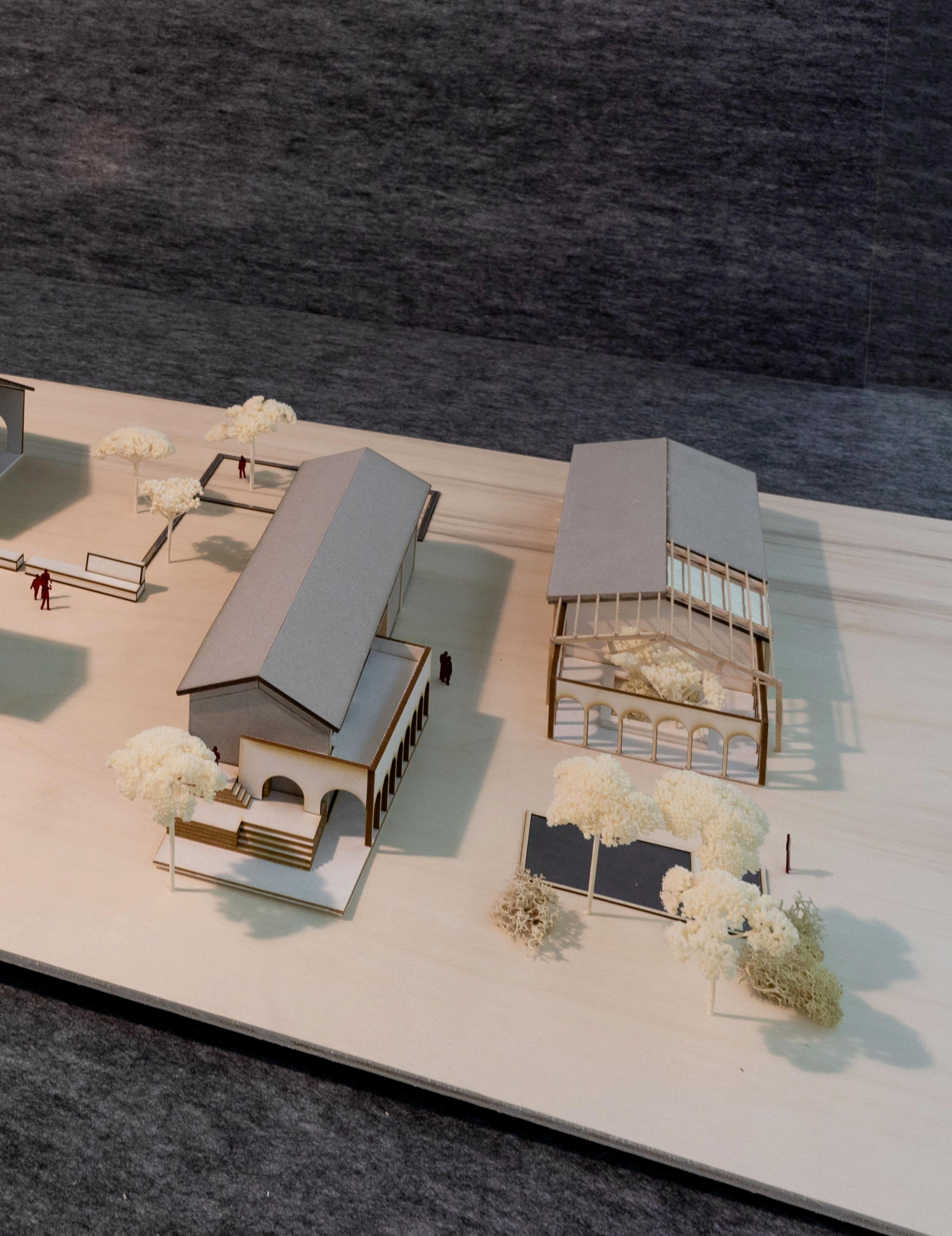

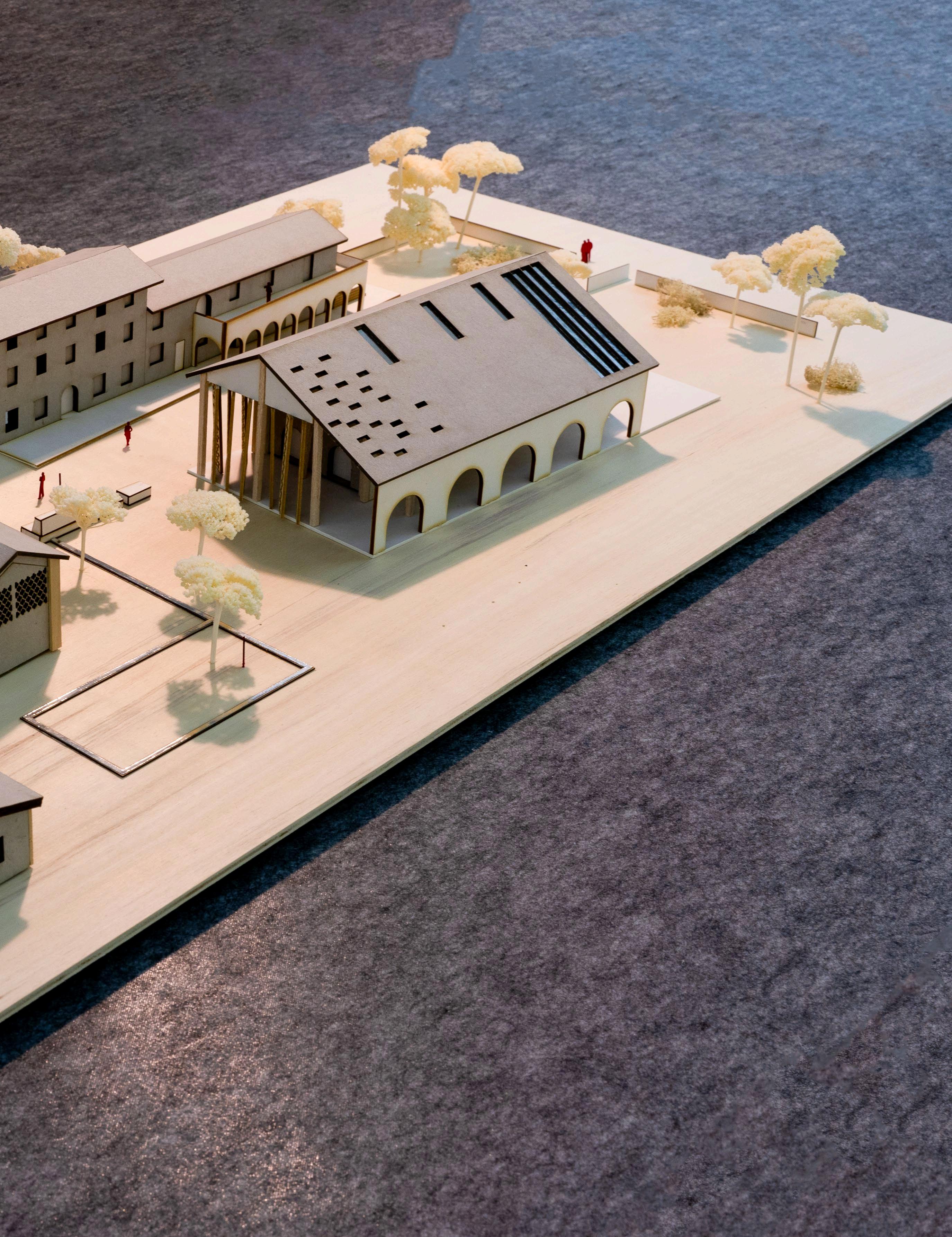

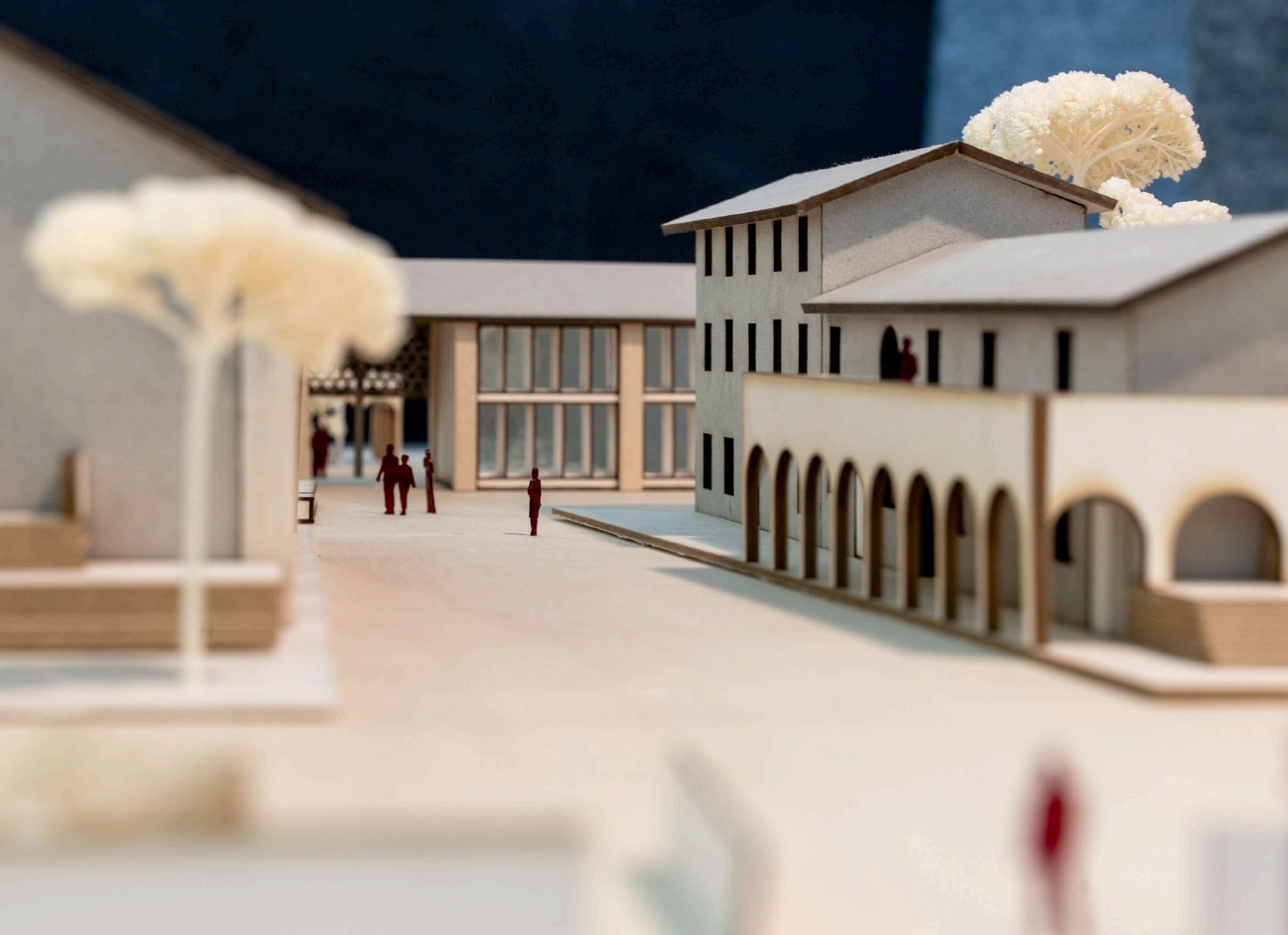

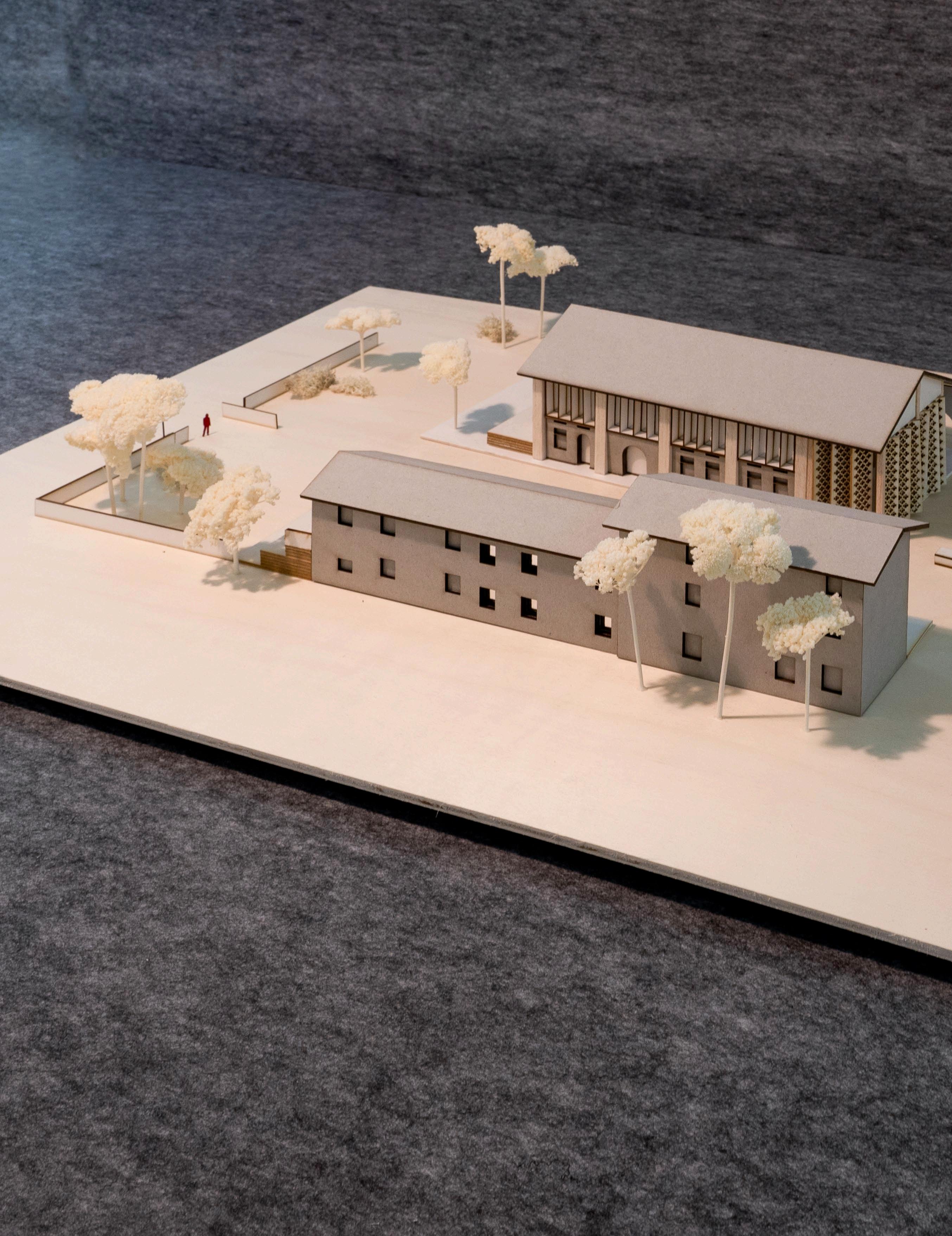

Kapitel Vier - Modell

Kapitel Fünf - Fazit

Kapitel Sechs - Anhang

kapitel eins operationen

Vor dem Beginn der Bachelorarbeit ein kurzer Rückblick auf den vorab erarbeiteten Konzeptrahmen.

Einer Nachnutzung folgen klar Additionen von neuen Elementen, die die Bedürfnisse der Nachnutzer notwendig machen. Diese sollen sich keinesfalls unterordnen oder das Alte übertreffen, sondern in einen Dialog miteinander treten, der aber klar unterscheidet zwischen Alt und Neu.

Dadurch, dass es sich um mehrere Gebäude handelt, die alle einen unterschiedlichen Ausgangspunkt haben in ehemaliger Nutzung, Zustand und auch teilweise Beschränkungen seitens des Wettbewerbs unterliegen, werde ich immer auf andere Dialogformen zurückgreifen müssen, die rechts mit den Begriffen Hülle und Kern, Restrukturierungen und Addition etc. formuliert sind.

Eine weitere Maxime ist der Rückgriff auf die Anordnung und Struktur der Innenräume. Die Analyse der Wohnhäuser und weitere Recherche hat verdeutlicht, dass in den Anfängen der Bauernhäuser die Innenräume keinerlei Spezialisierung oder konkreter Planung unterlagen, sie ergaben sich lediglich aus der Form der äußeren Hülle. Die Erschließung erfolgte längsseitig oder auch umlaufend über die vorgeschalteten Balkone, die die Geschosse über

Abb. 1: Zusammenfassung aller. Konzeptprinzipien (eigene Abbildung)

Außentreppen miteinander verbanden. So verlor man keine wichtige überdachte Innenfläche durch innere Erschließung. Die Räume im Inneren entwickelten sich so entlang dieser außen anliegenden Achse.

Ein weiterer bereits untersuchter Punkt ist der des Weiterbauens. Die Cascina Lossano befindet sich in ihrer Entwicklung zu einem großen landwirtschaftlichen Hof noch ganz am Anfang, ein stetiges Weiterbauen und Wachsen hätte die Cascina zu einem geschlossenen, in sich optimierten Konstrukt geführt, wie es in der Umgebung bei anderen Cascine der Fall ist. Eine weitere typische Hofform mit Umfassungsmauer, vorgeschalteten Arkaden und großem Zugangstor. Diese beiden Beobachtungen, die der außenliegenden Erschließung und die Verbindung der einzelnen Elemente des Hofes zu einer Einheit über eine Art Umfassung, möchte ich in meinen Entwurf mit einbinden, um die Verbindung der Generationen, die in Zukunft auf dem Hof miteinander leben werden, auch in der Architektur zu verdeutlichen.

alt und neu

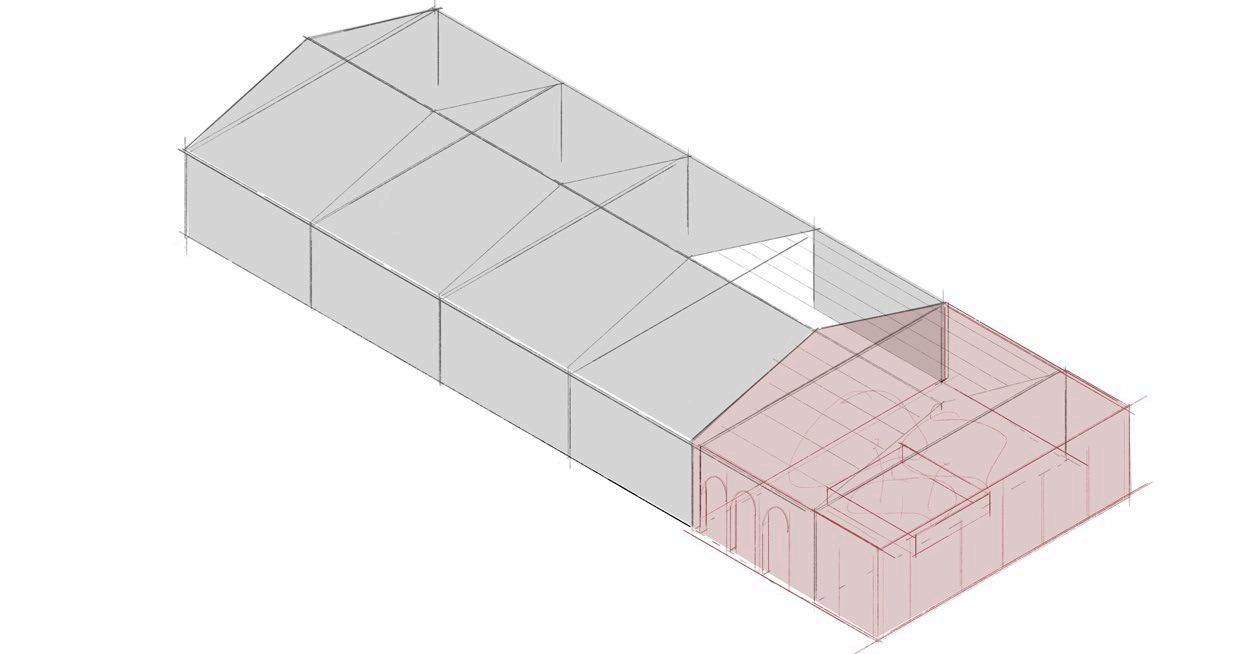

zeitebenen

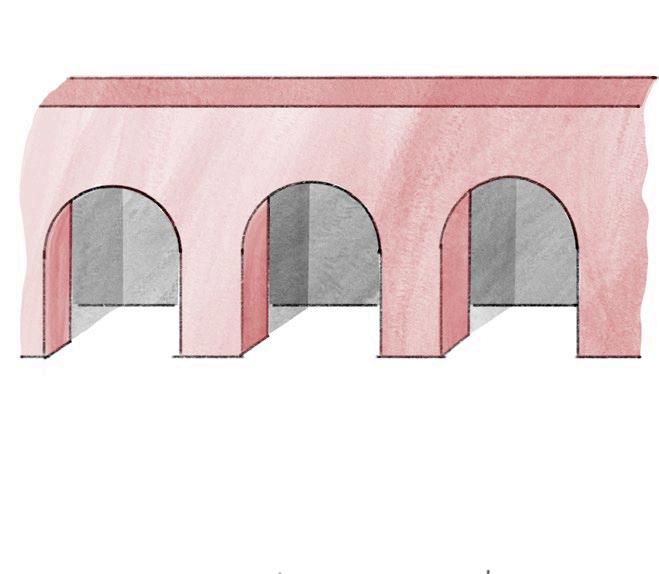

arkaden

emissionen

kommunikation

ordnung

belüftung weiterbauen

hülle und kern restrukturierung und addition

öffnung

tragwerk

generationen

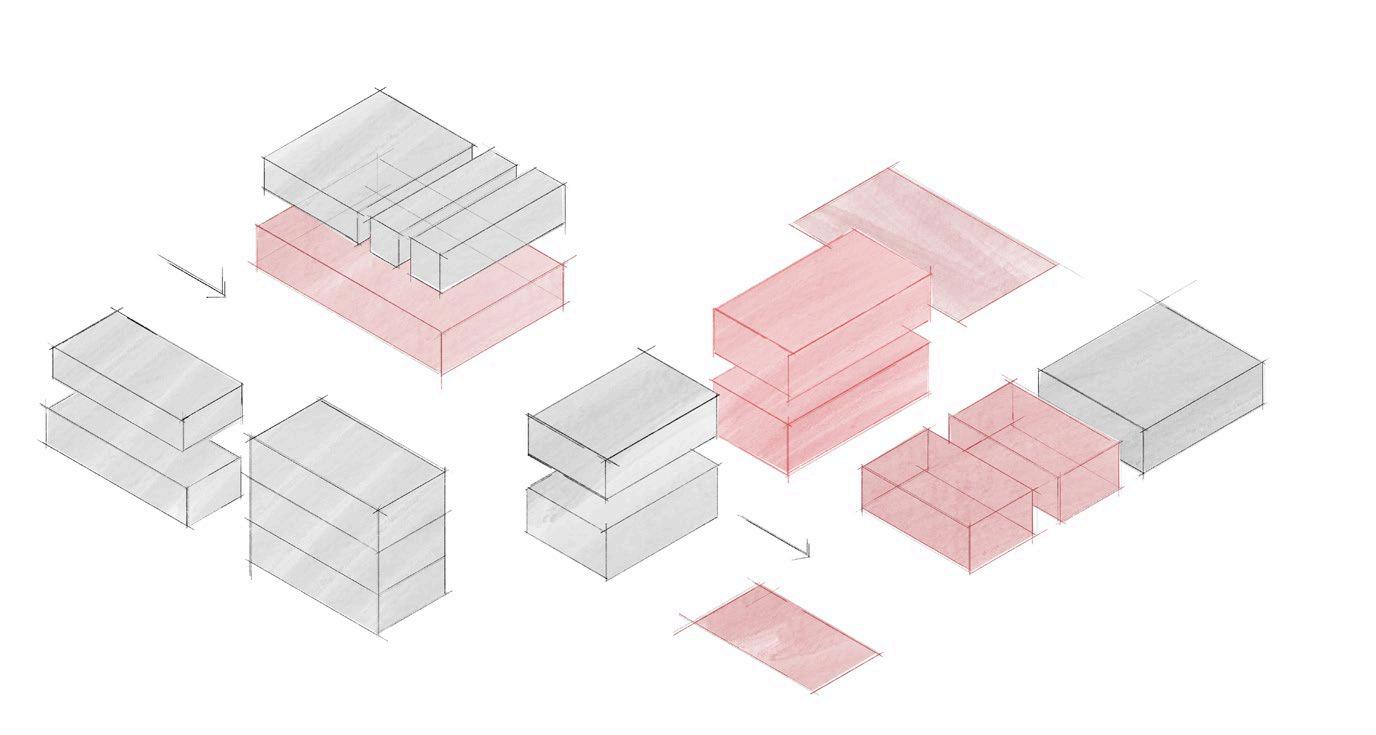

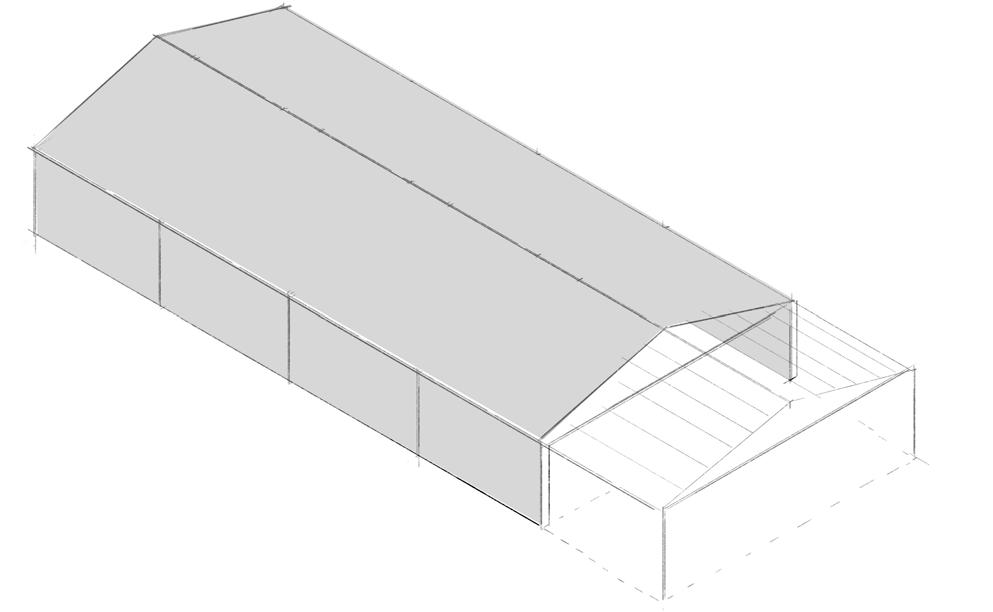

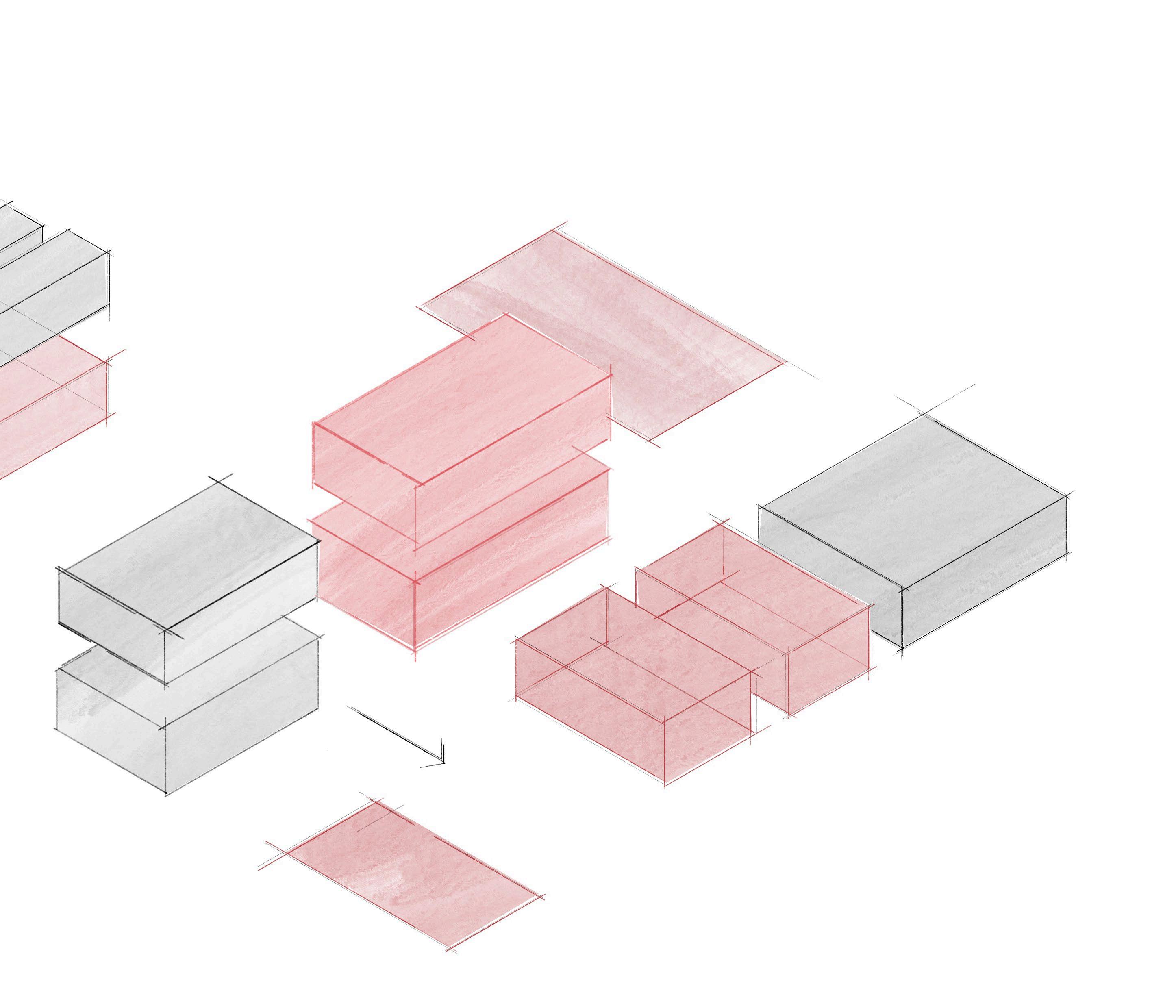

Abb. 2: Schematische Darstellung von Bestand, Abbruch und neuer Verbindung über Schräge (eigene Abbildung)

ordnung und form

Der Zustand der einzelnen Gebäude unterscheidet sich stark. In der Konzeptarbeit erwähnte ich bereits, dass von den Gebäuden, die nicht zum historischen Kern gehören, lediglich der Schweinestall zur Umnutzung zur Verfügung steht. Garage und Pergola werden abgebaut und deren Materialien möglichst an anderer Stelle weiter verwertet. An ihrer statt finden sich Elemente der Außenanlagen, zu denen ich zu einem späteren Zeitpunkt Näheres erläutere.

Abbildung 2 (oben) zeigt den aktuellen Bestand mit allen Elementen in ihrer derzeitigen Ausrichtung. In Abbildung 2 (mitte) folgt die Darstellung der abgebrochenen Elemente. Die einzelnen Gebäude sind nun leichter zu lesen und auch baulich getrennt. Zwei der historischen Strukturen verlaufen in West-Ost -Richtung, die Vorhalle in Nord- Süd- Richtung. Der Riegel des ehemaligen Schweinestalls ordnet sich dieser Struktur unter und folgt dieser Ausrichtung, nimmt sich jedoch durch die Verschiebung nach Norden leicht zurück.

Schon zu Beginn der Analyse fiel deutlich auf, dass der Stall eine andere Ausrichtung aufzeigt und so den Zugang vom Hof Richtung Hauptplatz verjüngt. Die dadurch entstehende Pfeilwirkung zielt zentral auf die Vorhalle (siehe Abbildung 2 (unten)). Um deutlich zu machen, dass sich im Zuge der Umnutzung nicht

mehr das Dreieck aus den historischen Gebäuden ein Ensemble ausbildet, sondern nun auch der ehemalige Schweinestall und die im Osten des Grundstücks befindlichen Strukturen Teil der Cascina Lossano sind, wird das zentrale Segment der Vorhalle geöffnet.

Nun entsteht aus der eben genannten Pfeilwirkung eine Sichtachse, durch die man vom Hauptzugang des Hofes einen Überblick über alle Gebäudeteile hat und gleichzeitig einen direkten Blick auf die dahinter befindliche Weite der Felder.

Diese wiederentdeckte Schräge wird Bestandteil des Entwurfs sein und diesen auf verschiedenen Ebenen und Detailstufen begleiten.

Abb. 3: Übersichtsplan aller Bestandteile der Cascina und deren Zuordnung (eigene Abbildung)

Gemeinschaftsbereich

dorf im dorf

Wie bereits in der Konzeptarbeit beschrieben, gestaltet sich die Cascina Lossano als ein Dorf innerhalb einer bestehenden Dorfstruktur. Neben der Notwendigkeit der 9 unterzubringenden Wohneinheiten, gilt es auch weitere Elemente des Gemeinschaftslebens zu verorten.

Die Abbildung auf der rechten Seite zeigt die einzelnen Elemente der Cascina Lossano, ihre Intention und Zuordnung zueinander. Während die ehemaligen Wohnhäuser weiterhin in ihrer Funktion bestehen bleiben, vermischen sich in den weiteren Gebäudeteilen die Individualnutzung der Wohneinheiten mit gemeinschaftlich genutzten Flächen.

ehem.wohnhäuser

ehem.Stall

WE = Wohneinheit

Kochen |Zubereiten | Essen | Zeit Werkstatt | Materiallager | Reparieren Fahrradpark |Abstellen

Gemeinschaftsbereich

Zeit verbringen | Kommunikation

Reparieren | Pflegen | Lernen

garteninsel

umlaufender Wassergraben

Bezug zu Regen und Landwirtschaft

Treffpunkt | Parkanlage |Begrünung

Schatten

bibliothek

Ruhezone |Arbeiten | Konzentrieren Schularbeiten | Bildung freier Zugang | Austausch

ehem.garage

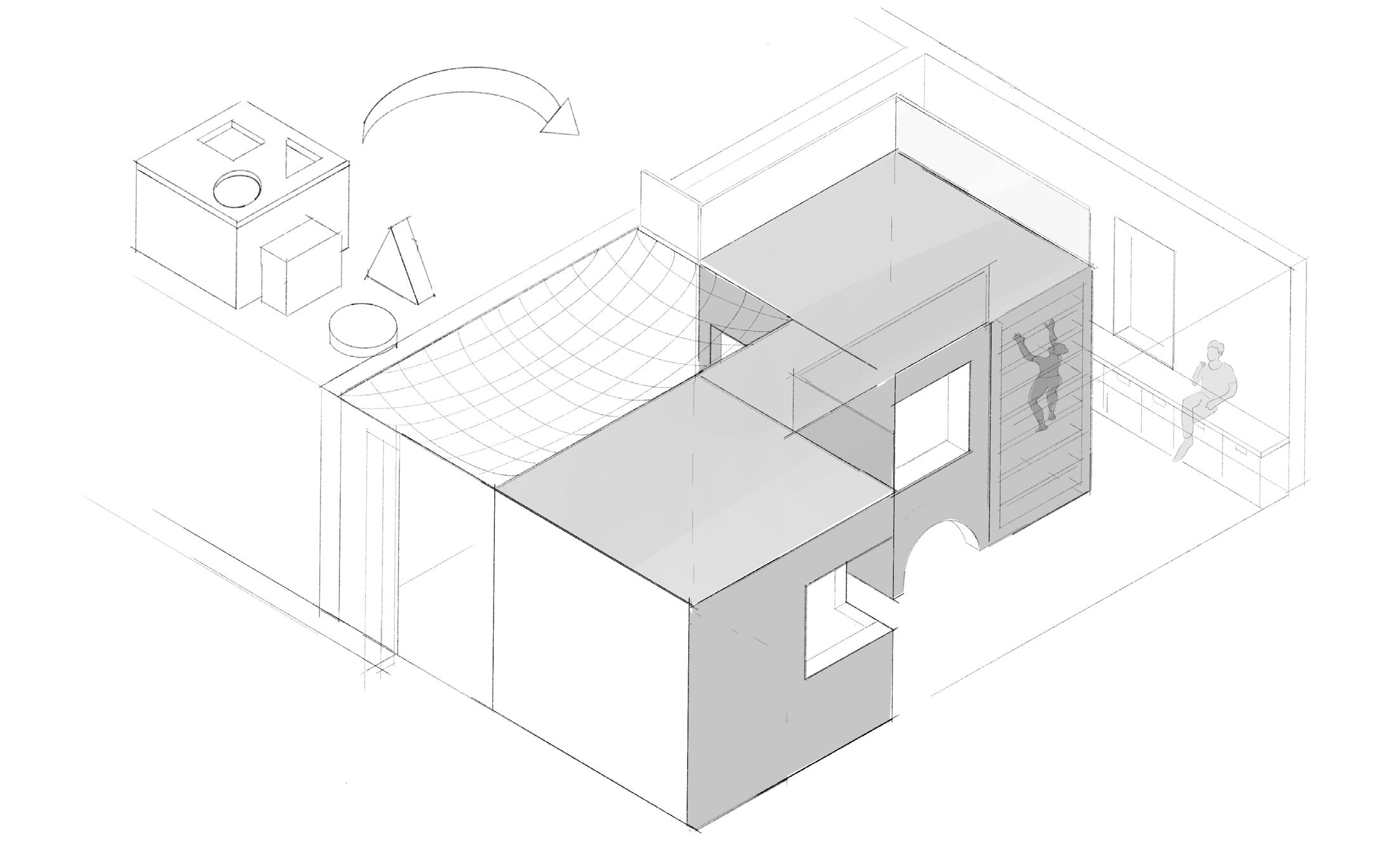

Spielwürfel

Betreuung von Kindern | Aktivierung Sozialkontakte | Gemeinschaft | Gruppe

ehem.pergola ehem.vorhalle

naturbad

Bezug zu Wasser |Entspannung | Geselligkeit Flusskiesel | Sonnendeck

orangerie

Anbauen | Ernten | Pflegen | Lernen

umgang mit dem bestand

Da viele der Bestandsgebäude ehemals eine Scheunenoder Lagerfunktion innehatten, müssen für ihre Umnutzung strukturelle Anpassungen vorgenommen werden. Bereits bestehende Öffnungen müssen geschlossen oder in ihren Ursprungszustand zurückversetzt werden.

Andernorts müssen neue Öffnungen und Zugänge geschaffen werden, um die neuen Einheiten zu erreichen, zu belichten und zu belüften. Es folgen schematische Darstellungen, wie mit der vorhandenen Substanz an welchen Stellen umgegangen werden soll.

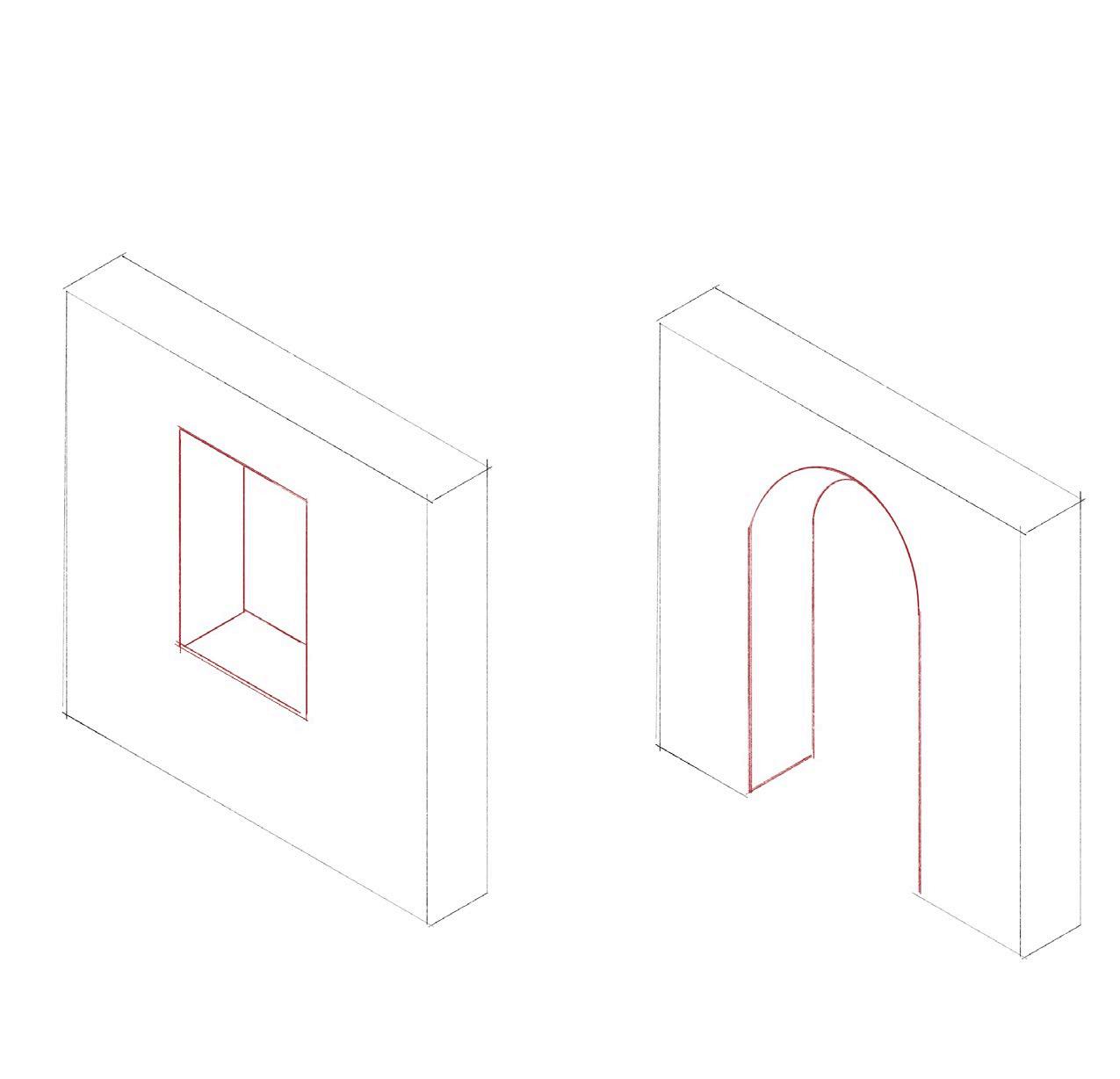

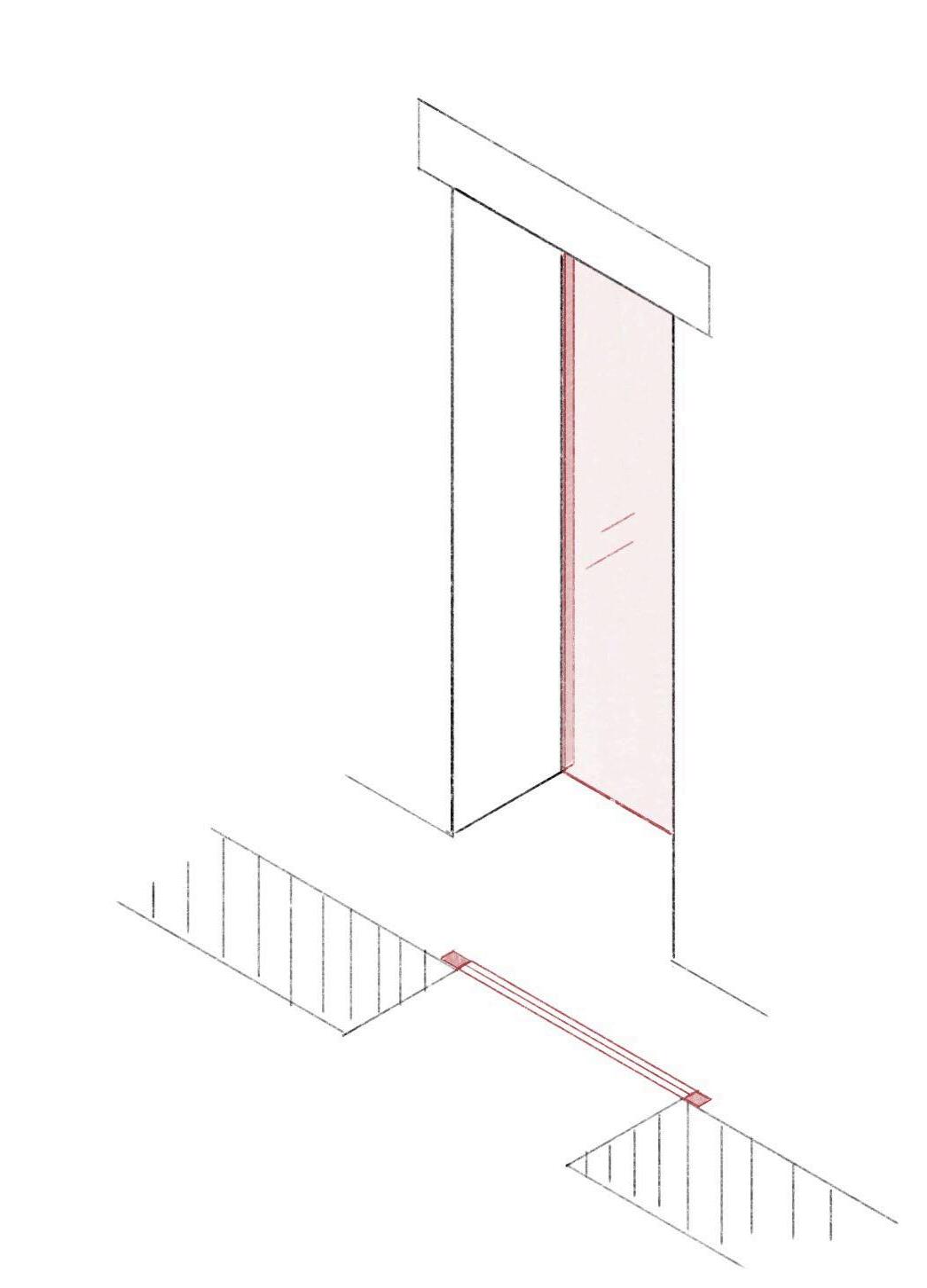

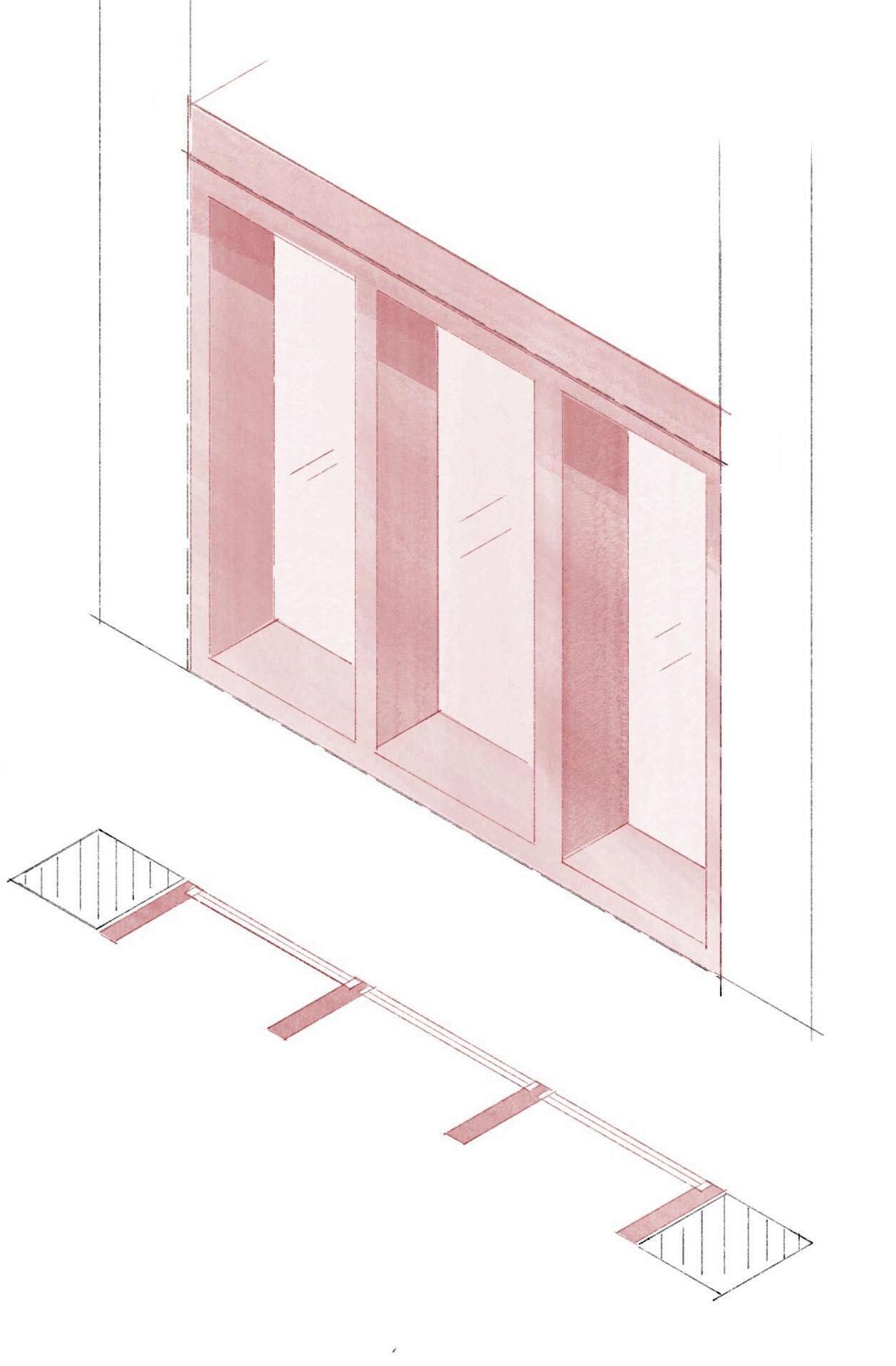

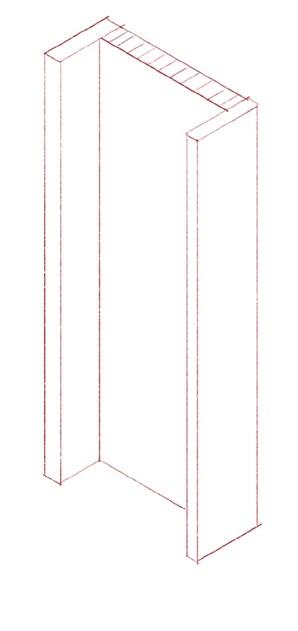

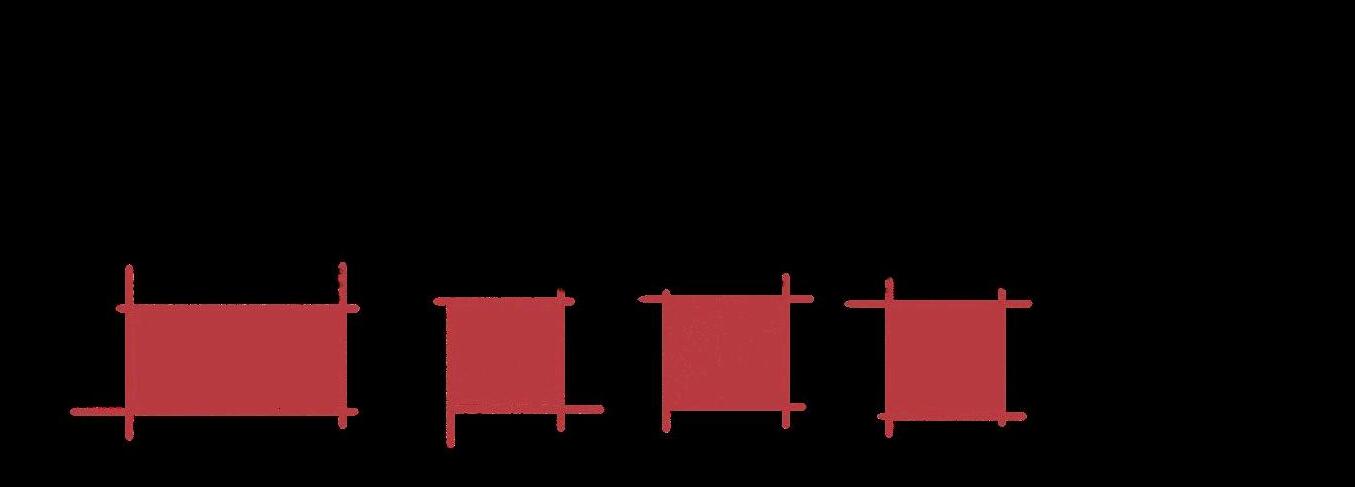

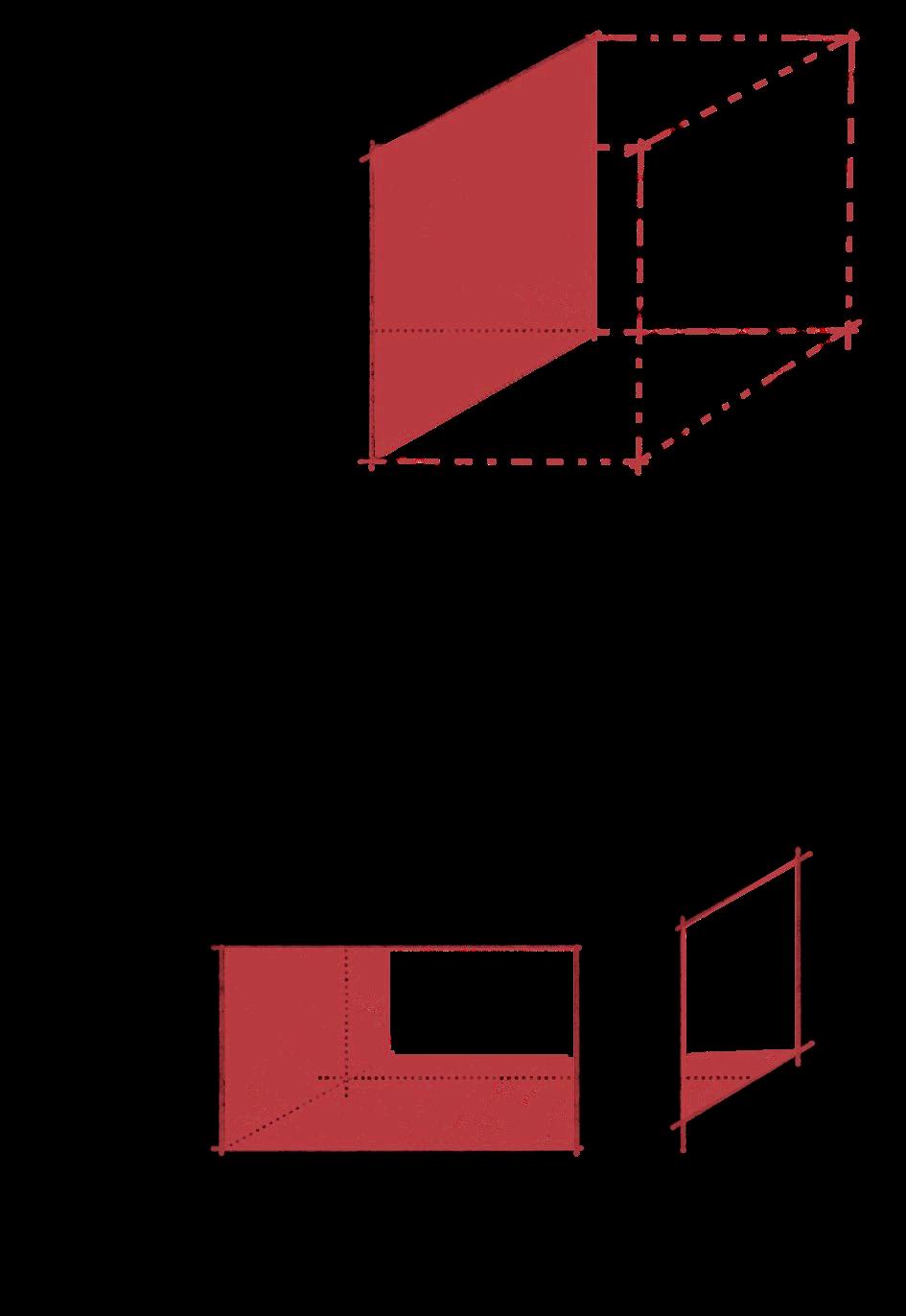

Abb. 4: Schematische Darstellung zur Ausführung von Öffnungen und Zugängen (eigene Abbildung)

Abb. 5: Schematische Darstellung zur Ausführung von Schließungen durch Einfügen (eigene Abbildung)

einfügen

introvertiert extrovertiert geschlossen

Soweit dies im Einzelfall möglich ist, werden bereits bestehende Fensteröffnungen rekonstruiert und somit in ihren ursprünglichen Zustand zurückversetzt. Durch das Freilegen des Sichtmauerwerks werden somit die Segmentbögen oberhalb der Öffnungen sichtbar.

Zugänge, die nicht als solche genutzt werden, werden vermauert und mit einem Putz auf Kalksteinbasis (Chukum) bündig verputzt, der Putz soll hier ausfransend in das umliegende Material übergehen (siehe Abbildung 12)

Die nachträglich hinzugefügte Öffnung im Sichtmauerwerk der Vorhalle bleibt erhalten. Die Öffnung als solches bleibt bestehen, diese wird lediglich durch Einsetzen einer Verglasung verschlossen, hierbei ist darauf zu achten, dass sich die Anschlusspunkte und der Rahmen hinter der Laibung befinden und somit von außen unsichtbar sind

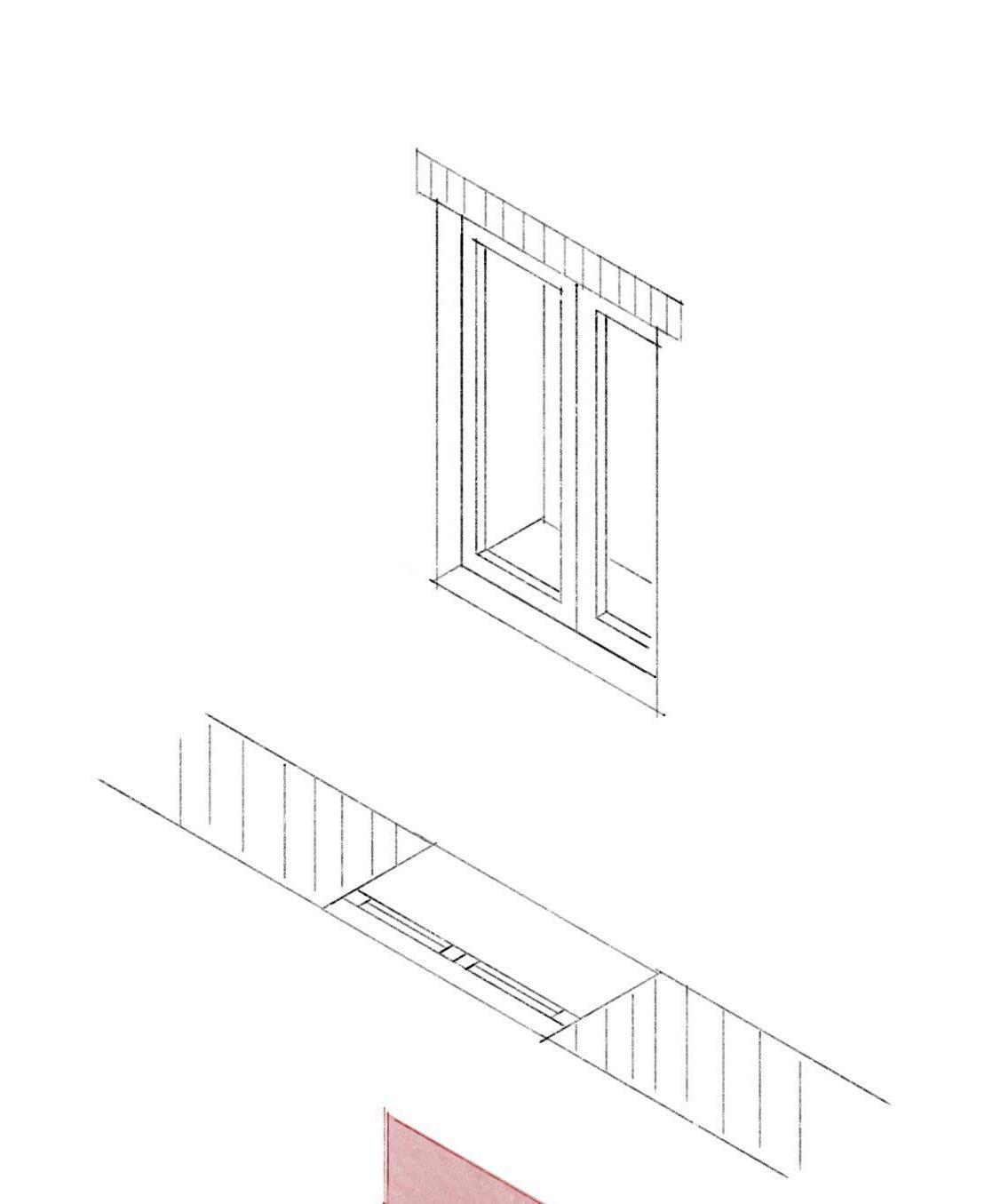

Abb. 6: Schematische Darstellung zum Umgang mit bestehenden Öffnungen

(eigene Abbildung)

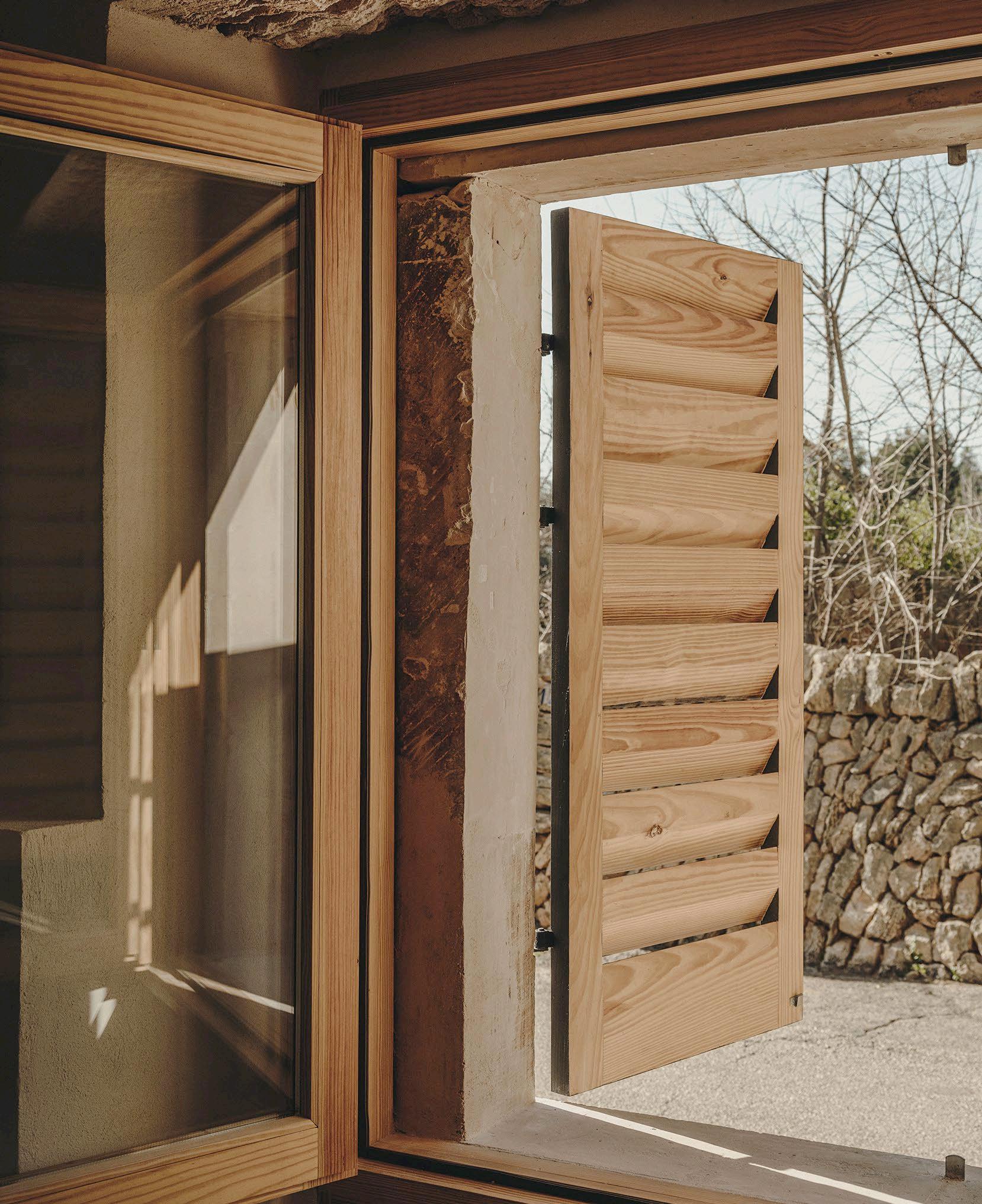

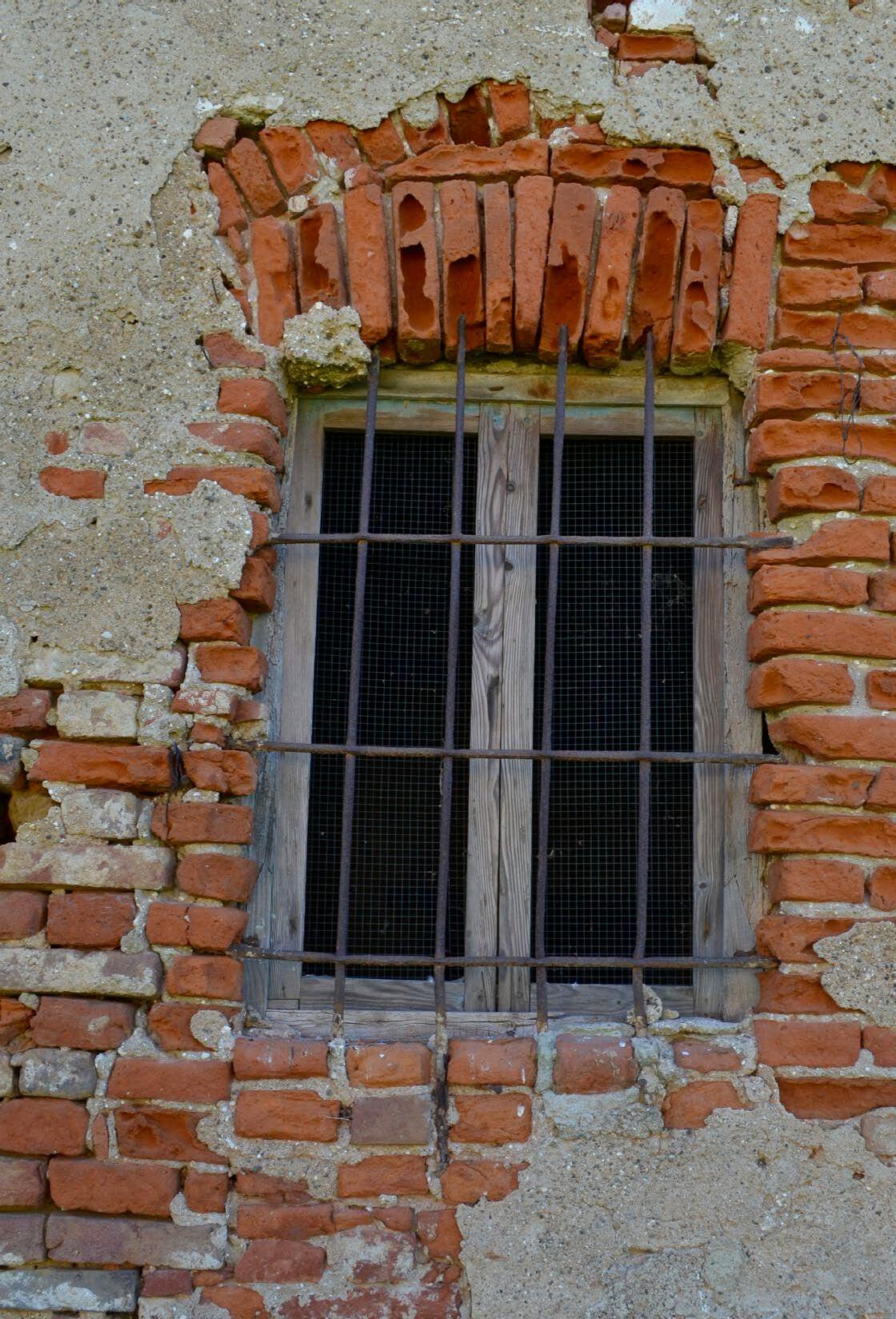

Abb. 7: Bestandsfenster an der Nordfassade der ehem. Wohnhäuser © TerraViva Competitions

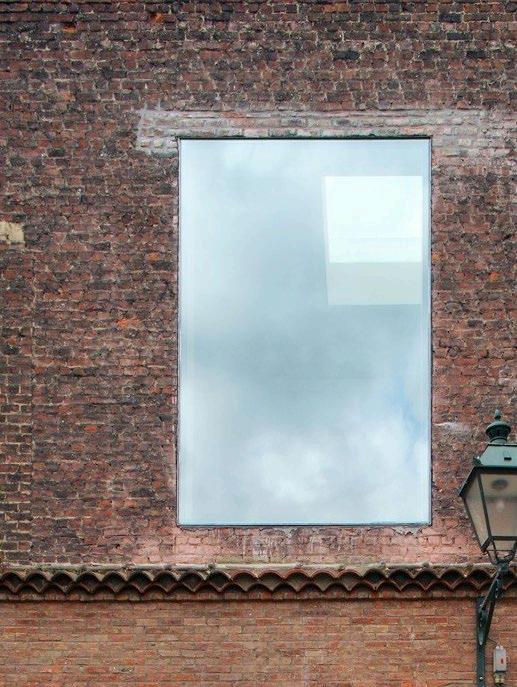

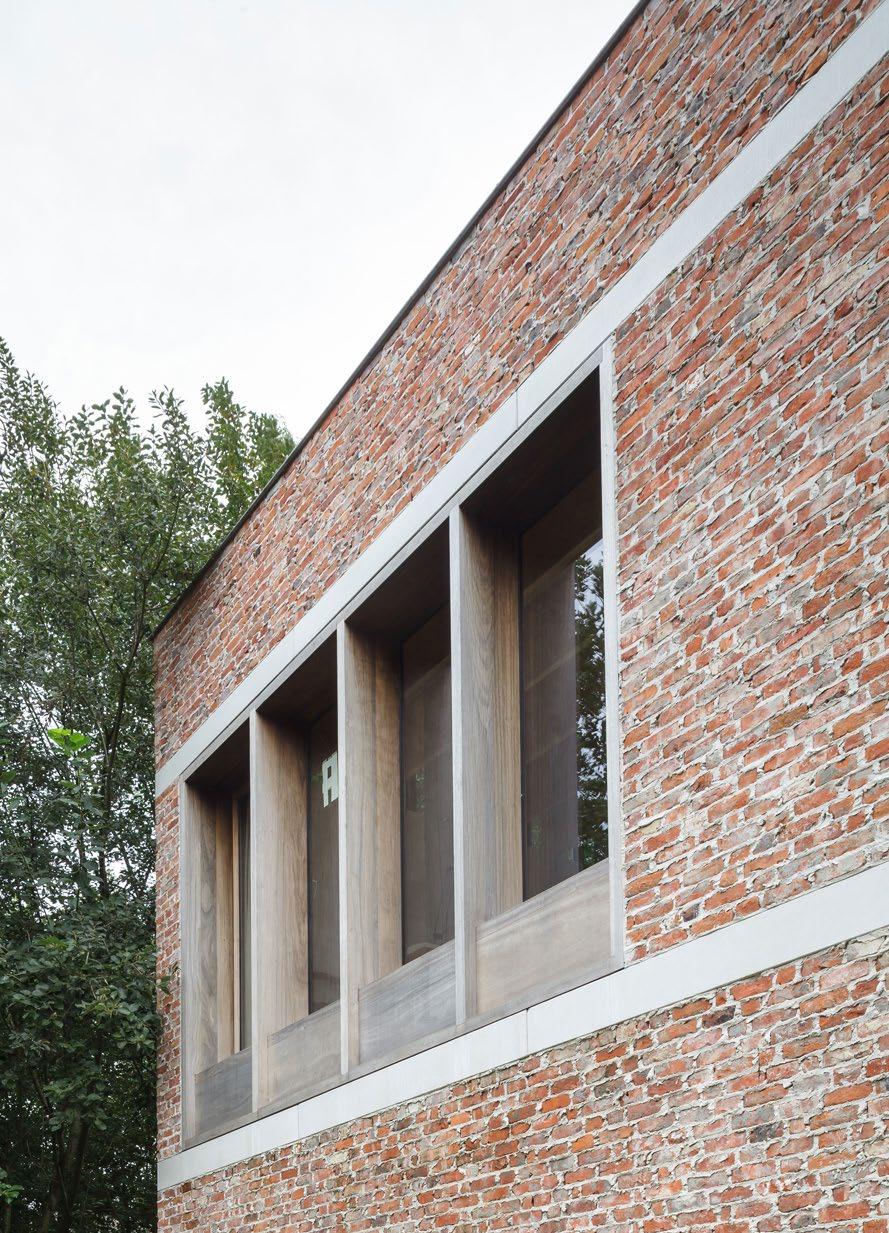

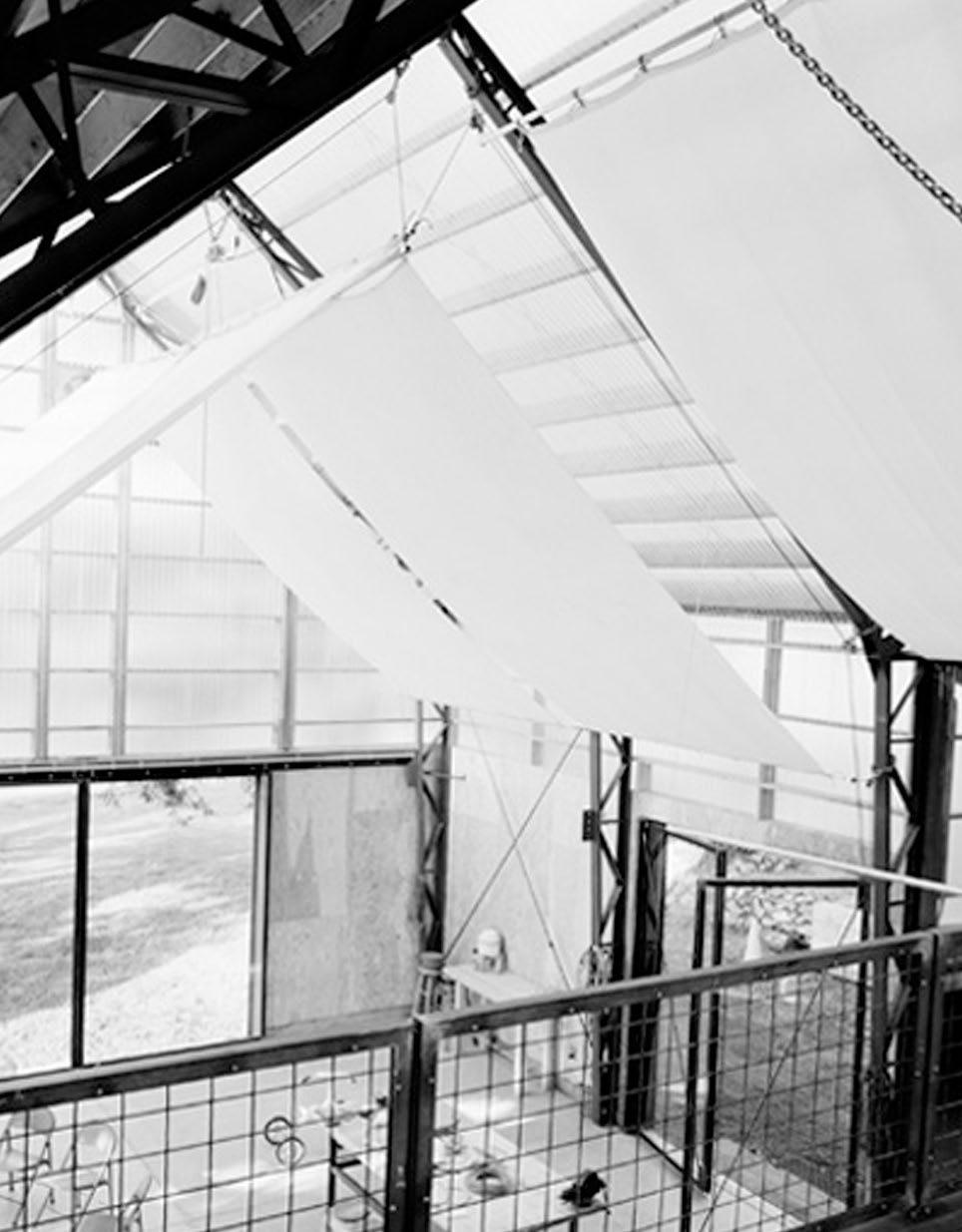

Abb. 8: Fensterausführung Atelier Michel François © Philippe Vander Maren

Abb. 9: Fensterausführungsdetail Natural House © Ideo arquitectura

Abb. 10: Zugangsdetail A Country Home In Chievo Studio Wok © Simone Bossi

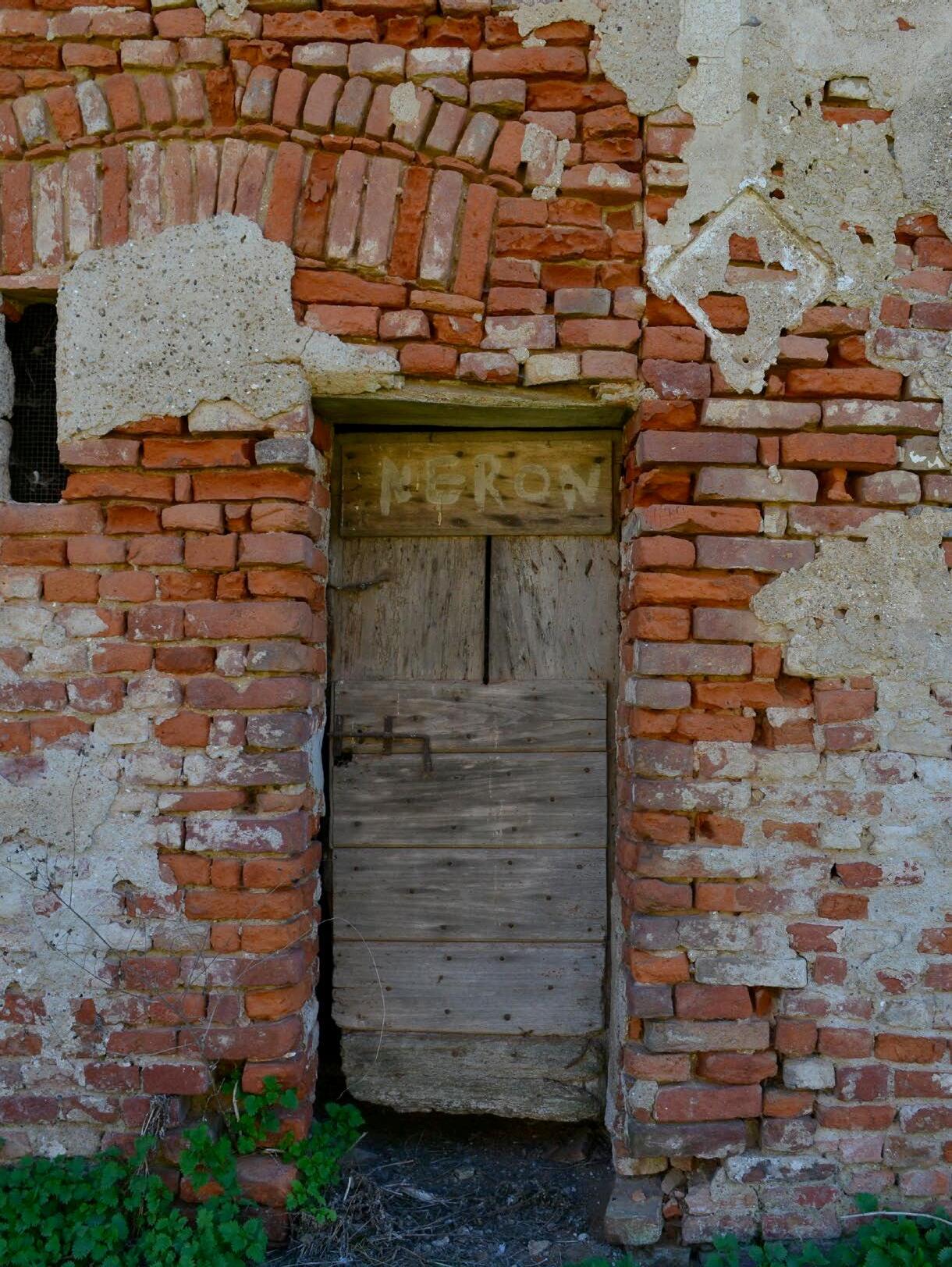

Abb. 11: Bestandszugangssituation Nordfassade Wohnhäuser © TerraViva Competitions

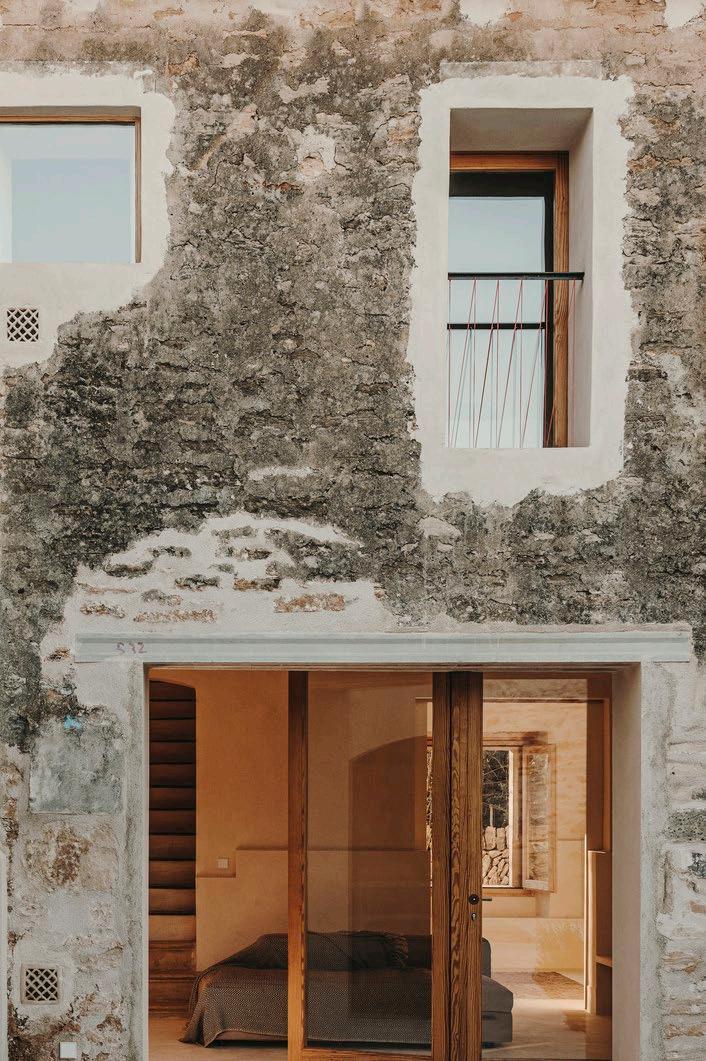

Abb. 12: Ausführungsdetail neue Öffnungen Natural House © Ideo arquitectura

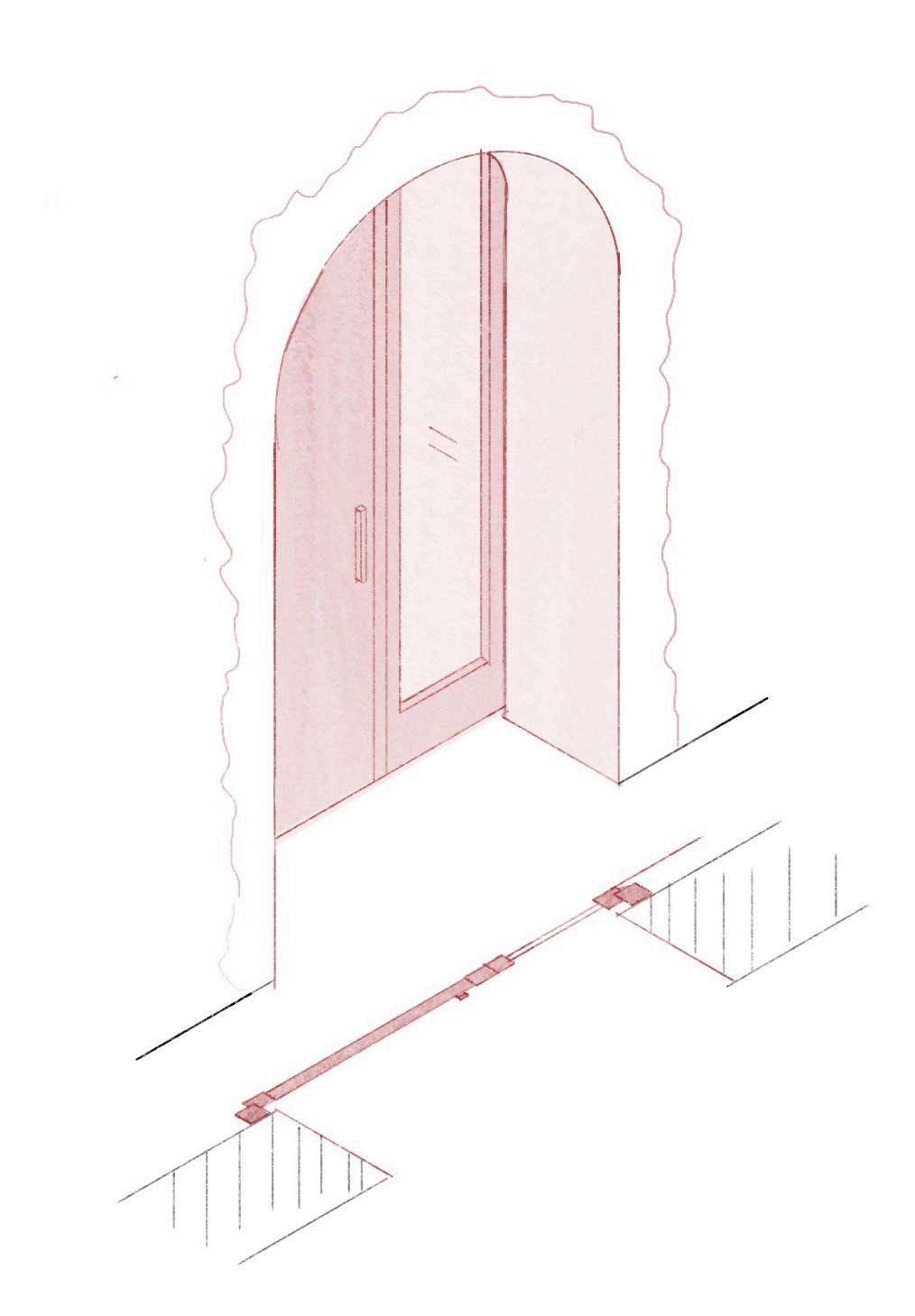

Abb. 13: Schematische Darstellung zur Ausführung von Öffnungen und Zugängen (eigene Abbildung)

öffnung und zugang

Neue Öffnungen, die für Belüftung und Belichtung notwendig sind, werden in das Mauerwerk eingestanzt. Die Fensteröffnung folgt der vorherrschenden rechteckigen Form und muss daher mit einem Sturz aus Naturstein abgesichert werden. Auch hier befinden sich Rahmen und Öffnungsflügel zurückgesetzt und unsichtbar im Innenraum (siehe Abb. 9).

Die Hauptzugänge orientieren sich an dem ehemals vermauerten Bogentor im Bauernhaus. Dieses wird wieder zu seiner ursprünglichen Form rekonstruiert und bildet die Vorlage für alle Hauptzugänge. Neue Zugänge werden nach diesem Schema gestaltet. Rundbogenöffnung, Laibung verputzt, dann nach außen auslaufend, zweiflügelige Tür mit großem Öffnungsflügel Vollholz Lärche, kleinerer Öffnungsflügel mit Glaseinsatz, Rahmen und Aufbau nach Innen versetzt.

einfügen

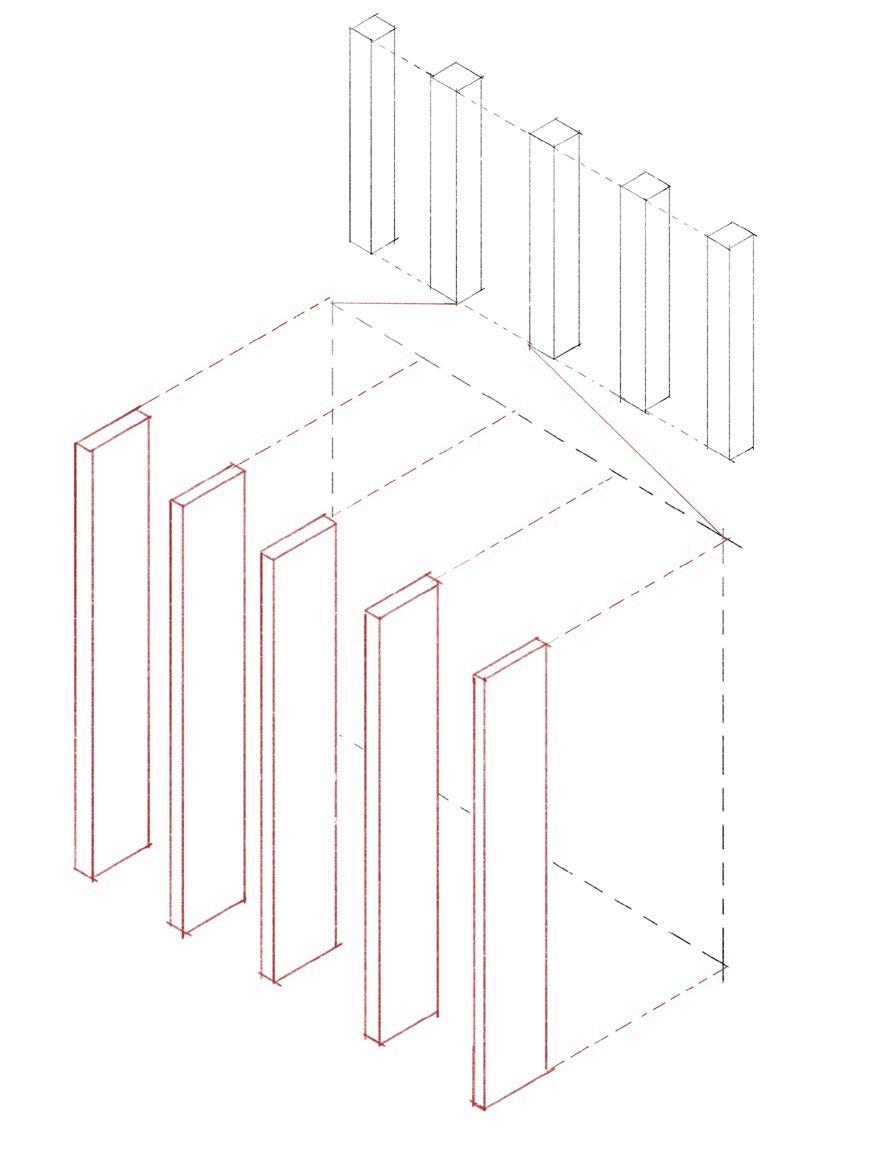

Sowohl in der ehemaligen Vorhalle als auch im Stall sind die Räume größtenteils nur überdacht, aber an den Traufseiten offen, für Belüftung und Zugang mit großen Geräten. Diese Öffnungen sollen in ihrer Dimension erkennbar bleiben und durch ein sich am Raster orientierendes Fertigteilelement geschlossen werden, welches sich passgenau in die vorhandene Öffnung einschiebt. Je nach Gebäudeteil und deren Stützenraster ergeben sich unterschiedliche Unterteilungen. Hierbei wird das vorhande Stützenraster aufgenommen, auf die Größe der Öffnung skaliert und als solches reduziertes Rasterelement eingefügt.

Die so entstehenden Replika der Öffnungen im Gebäude werden je nach Situation anders ausgeführt. Die Grundrisse bestimmen die Position des Abschlusses der äußeren Hülle. Introvertiert, extrovertiert, geschlossen. Die innere Struktur der Grundrisse bleibt so von außen ablesbar. Der umgebende Rahmen, der die Öffnung einfasst, bildet die Ausmaße der Öffnung ab und orientiert sich an der neu definierten Geschosshöhe.

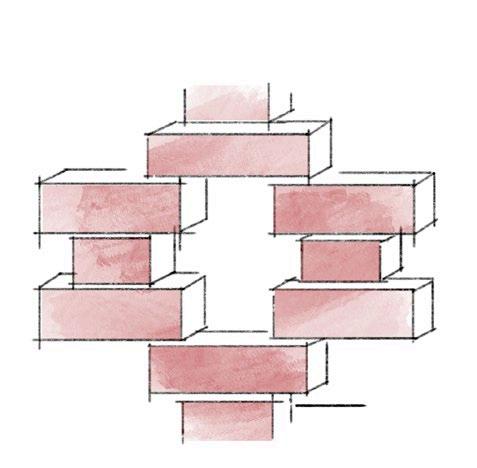

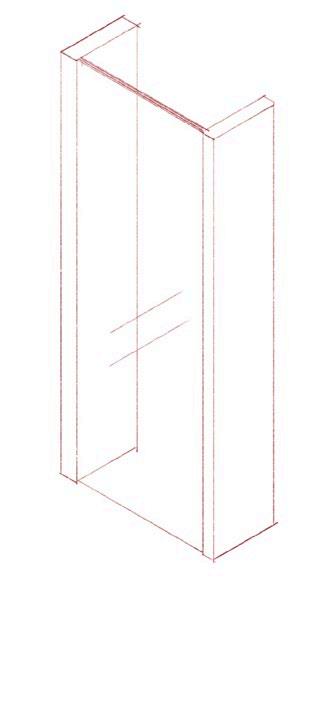

Abb. 14: Schematische Darstellung zur Schließung von Bestandsöffnungen (eigene Abbildung)

Abb. 15: Moodboard zur Materialität von Fassadenelementen (eigene Abbildung)

Sichtmauerwerk

Lärchenholz

Konstruktionsvollholz für Fenster und Türen

Konstruktionsvollholz für Fassadenelemente dauerhaft und witterungsbeständig in Europa heimisch, Alpenregion schwer entflammbar

fensterglas

kapitel zwei aussenanlagen

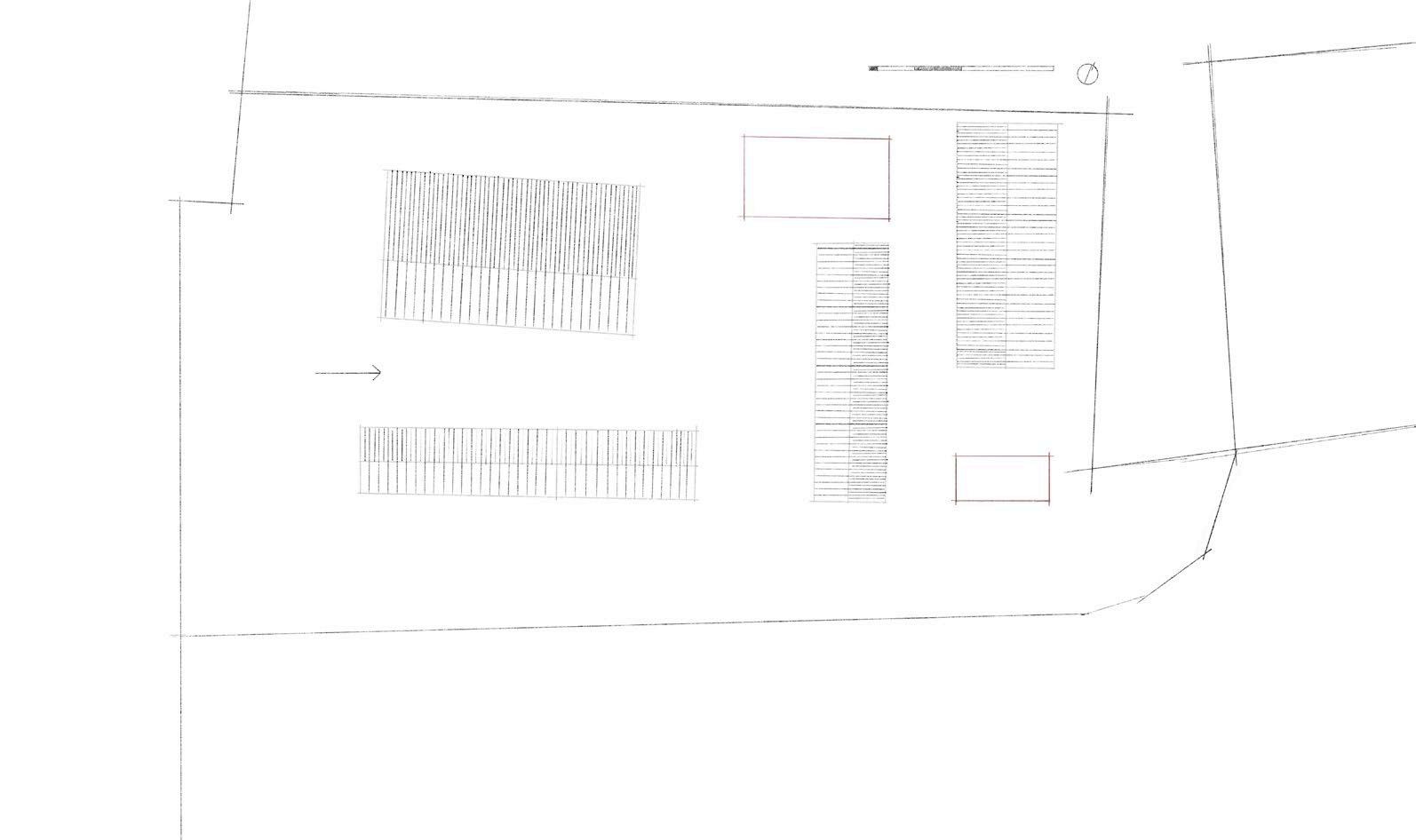

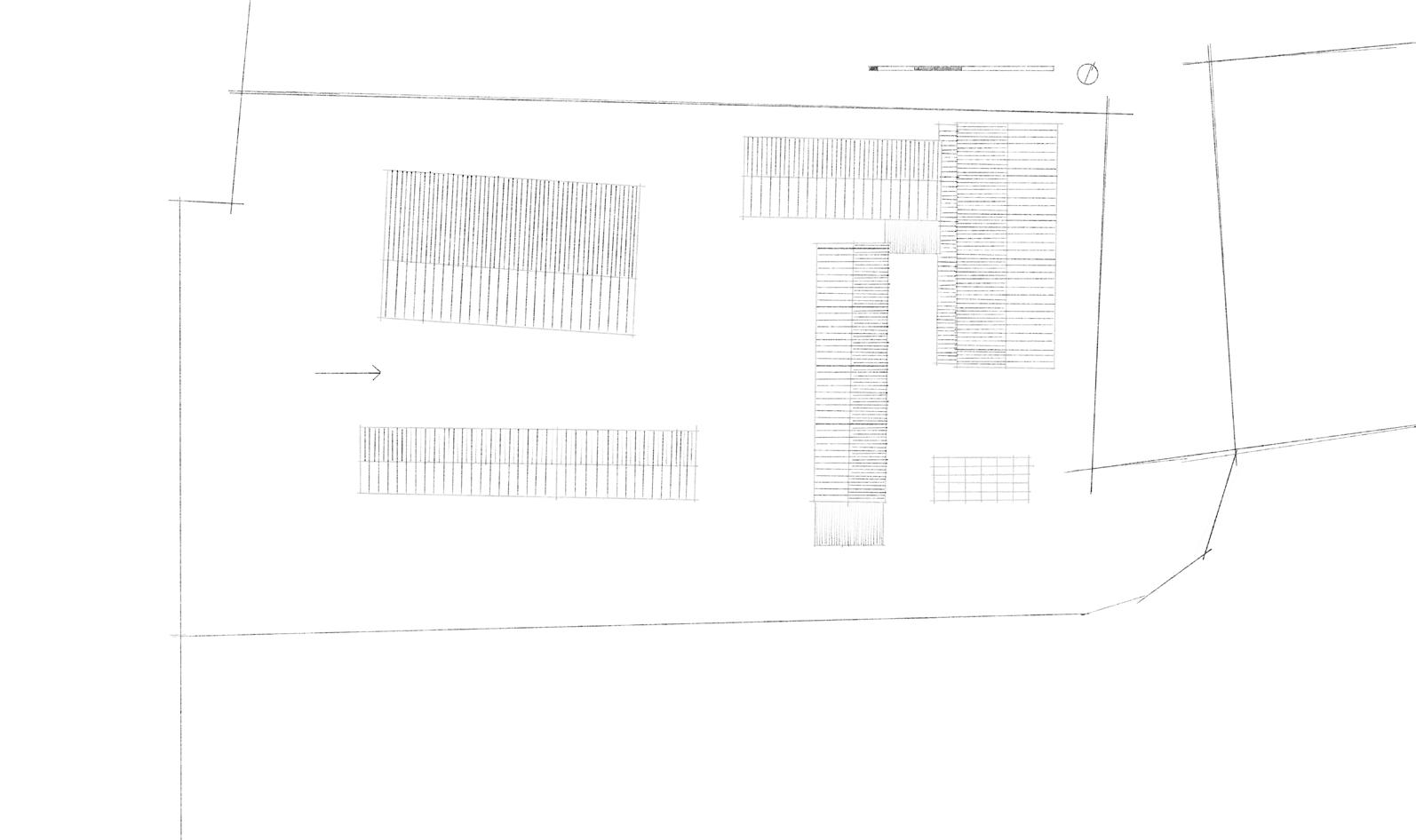

Abb. 16: Lageplan maßstabslos (eigene Abbildung)

Abb. 17: Grundriss EG mit Umgriff (eigene Abbildung)

Erdgeschoss mit umgriff maßstabslos

dorfplatz 2.0

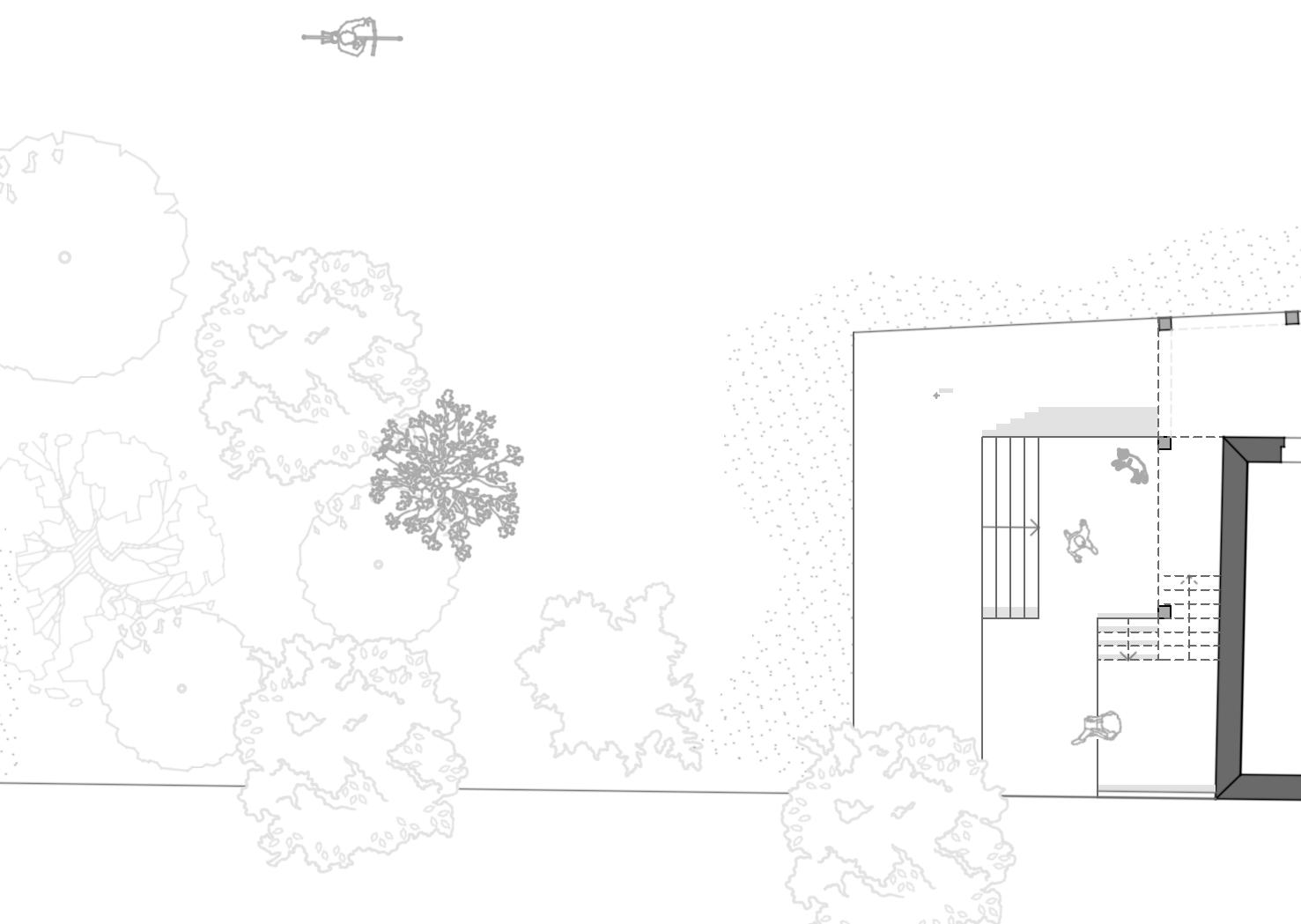

Abb. 18: Dorfplatz 2.0 Grundriss EG (eigene Abbildung)

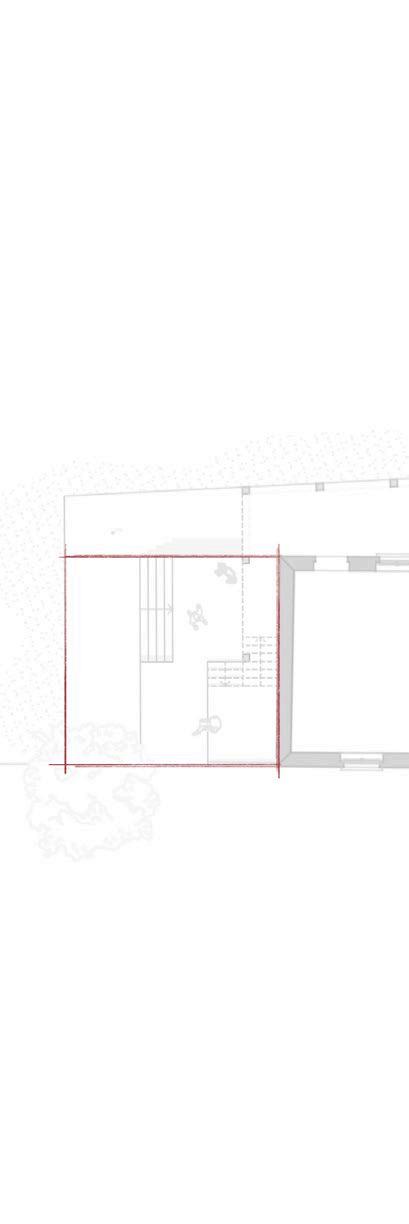

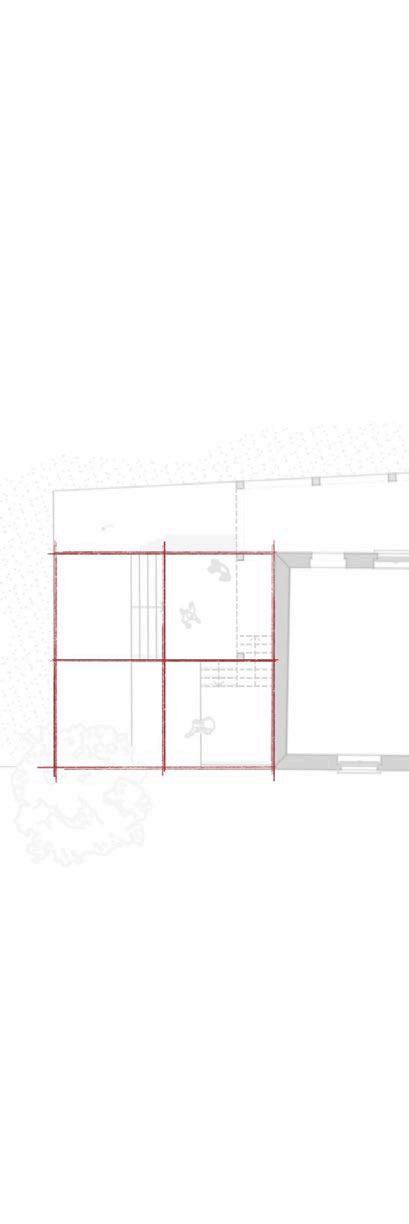

Abb. 19: Schematische Darstellung zur Konstruktion und Aufbau des Dorfplatzes (eigene Abbildung)

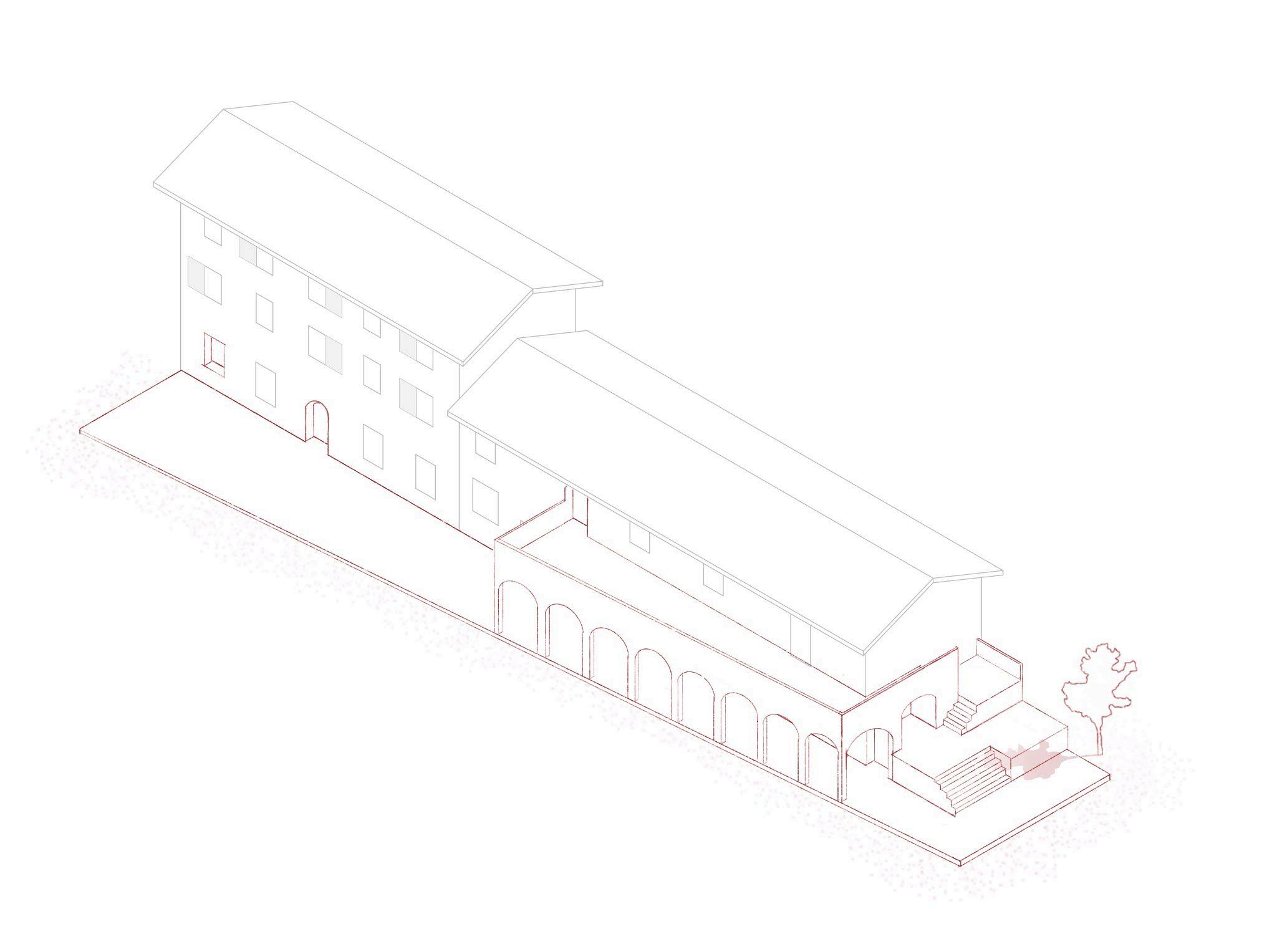

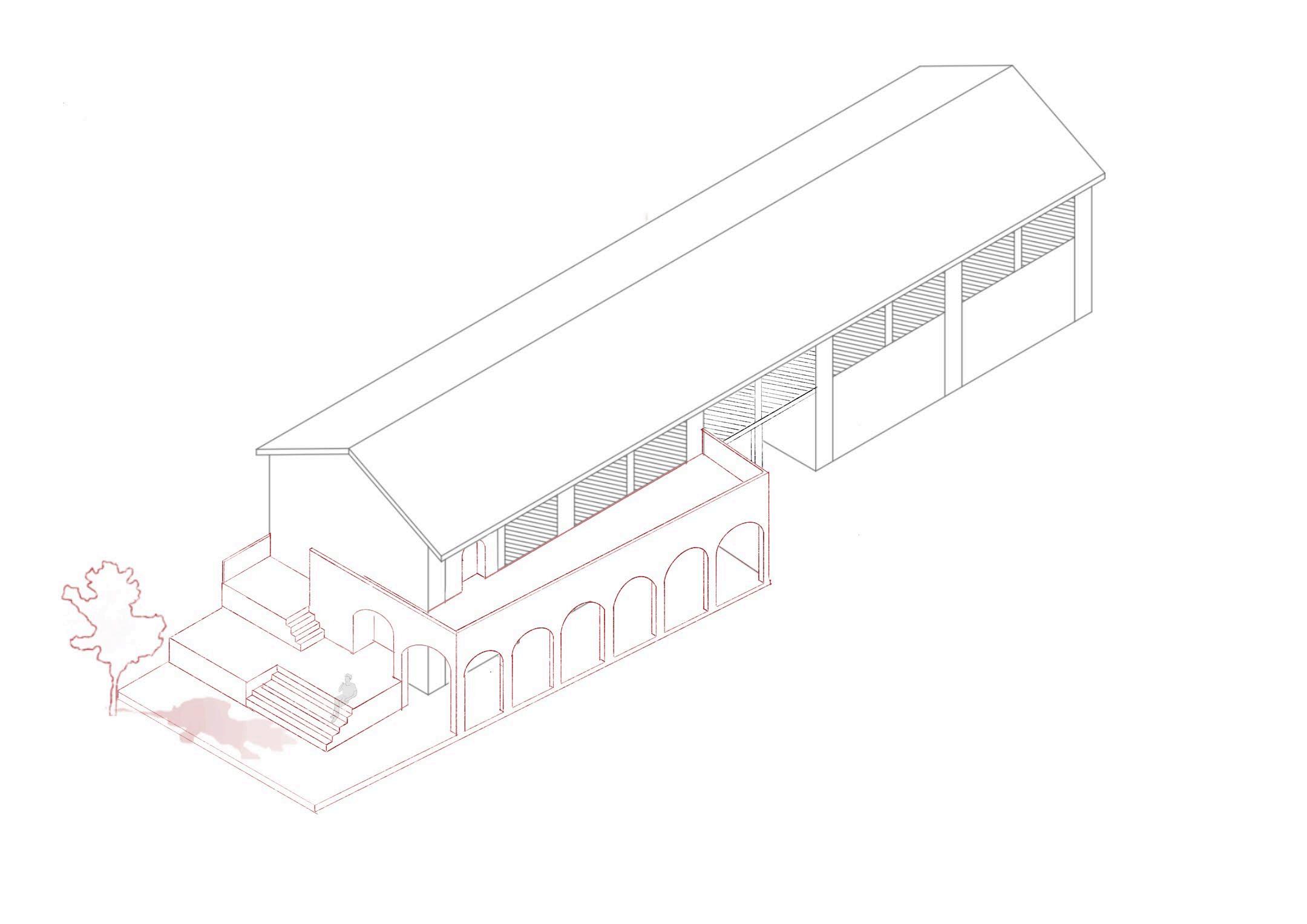

Abb. 20: Isometrische Darstellung des Dorfplatzes an den Wohnhäusern (oben) und der Halle (unten) (eigene Abbildung)

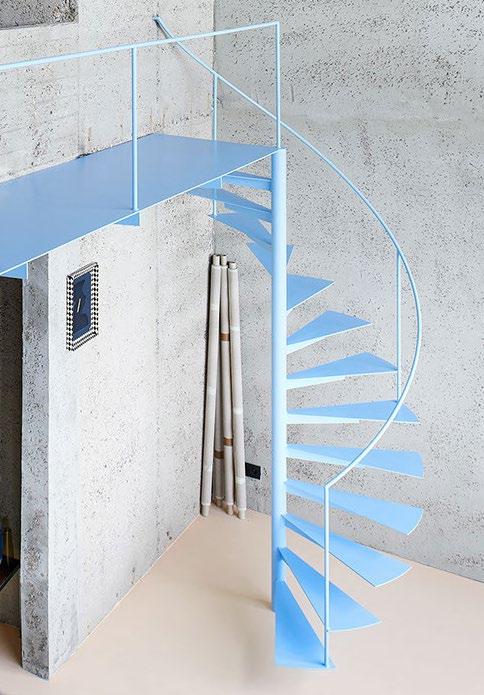

Die vertikale Erschließung erfolgt über ein additives, annähernd skulpturales Element, welches sich an die bestehende Substanz andockt, sich aber dennoch klar als neu hinzugefügtes Element abgrenzt. Dieses Bauteil besteht im Wesentlichen aus drei Elementen. Zunächst die Plattform, die das Fundament ausbildet, sich durch eine leichte Erhöhung vom umliegenden Gelände abhebt und sich formal an der bereits herausgearbeiteten Sichtachse orientiert. Diese Plattform umklammert den betreffenden Gebäudeteil jeweils um eine Längs- und eine Stirnseite.

Das zweite Element orientiert sich an dem traditionellen Arkadengang, der wie in der Konzeptarbeit beschrieben ein wichtiges Element in den größeren und weiter entwickelten Cascine ist. Dieser Gang bildet einen Schwellenraum zwischen den einzelnen Wohneinheiten im Inneren und dem öffentlichen Bereich der Außenanlagen und bildet damit eine halböffentliche Zwischenzone innerhalb der Gebäudeteile aus.

Das dritte Element stellt eine Treppeninstallation dar. Diese bildet im Zusammenspiel mit dem Arkadengang auf der zweiten Ebene die vertikale Erschließung aus.

Alle drei Elemente überlagern sich an der Stirnseite der Gebäude und bilden durch ihre Überlappung verschiedene Zonen aus.

Die Einheit dieser Elemente bildet den Dorfplatz 2.0. Ein Ort, an dem sich die Wege der Bewohner kreuzen. Jeder Gebäudeteil stellt somit eine Einheit innerhalb des Dorfgefüges dar. Dieser Ort verbindet die Wohneinheiten und ihre Bewohner physisch miteinander. Er stellt einen Raum dar an dem man sich aufhalten, interagieren und kommunizieren kann, dabei ist er jedoch durch seine Erhöhung losgelöst von den öffentlichen Pfaden.

Kleinere Nischen und der Arkadengang selbst spenden Schatten, eine zusätzliche Integration von Bepflanzung, welche um diesen Platz herum angesiedelt wird, bietet Schutz und thermische Regulierung. Dieses Element dockt an den ehemaligen Wohnhäusern, dem Stall und der Vorhalle an, in dem seine Position kopiert und an die Maße der vorgefundenen Strukturen angepasst wird.

Die Elemente werden mit Mauerwerkssteinen aus regionaler Produktion und Restbeständen aus Abbruchmaterial gefertigt und anschließend mit Chukum verputzt. Die traditionelle Handwerkskunst steht hier im Vordergrund.

chukum

Chukum ist ein Putz auf Kalkbasis. Seinen Namen und seine besonderen Eigenschaften erhält dieses Gemisch von den Chukum-Bäumen. Das Harz dieser Bäume wird durch Kochen aus der Rinde gewonnen und dem Kalk hinzugefügt. Nachdem die Maya in der Yucatan Region ausgestorben sind, war das Rezept dieses Putzes lange unbekannt. Der Architekt Salvador Reyes Rios entdeckte es 1996 wieder.1

Chukum hat eine glatte Textur und einen hellen, aber erdigen Farbton, der unter unterschiedlichen Lichteinstrahlungen einen rötlichen Unterton zeigt. Es ist auf Grund seiner Herkunft für heiße und feuchte Klimazonen optimiert und unempfindlich gegenüber Feuchtigkeit, Wasser und Pilzen. Es ist natürlich, nachhaltig und bietet Mauerwerksbauten einen dauerhaften Schutz.2

Dieser Putz soll für alle Elemente des Dorfplatzes verwendet werden und außerdem die neu hinzugefügten Öffnungen wie zuvor beschrieben bedecken.

Abb. 21: Moodboard zur Materialität der Außenanlagen (eigene Abbildung)

1 Vgl. „Chukum“.

2 Vgl. „Ikal Chukum“.

begrünung

Arkadengänge

Mauerwerk

chukum

garteninsel und brunnen

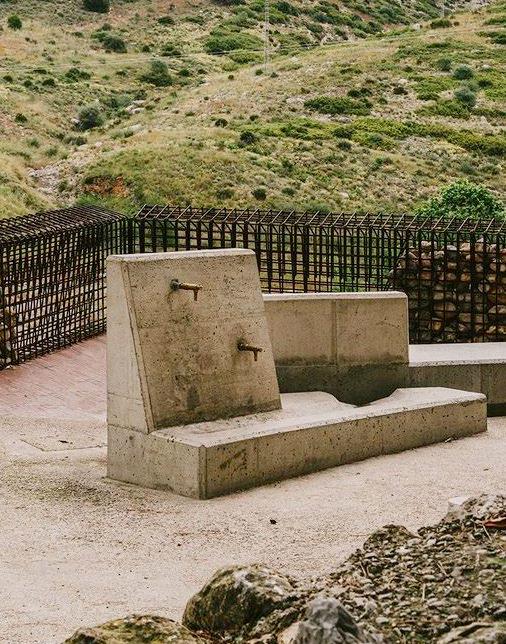

Abb. 23: Moodbild Brunnenelement Promenade en Les Coves de Vinromà

© Oleh Kardash Horlay

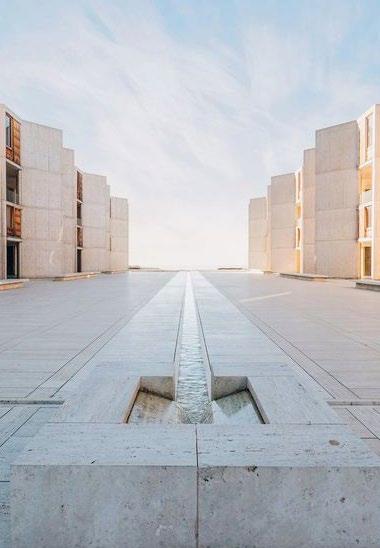

Abb. 24: Moodbild Kanalführung Salk Institute Louis Kahn © Tom Kolnaar

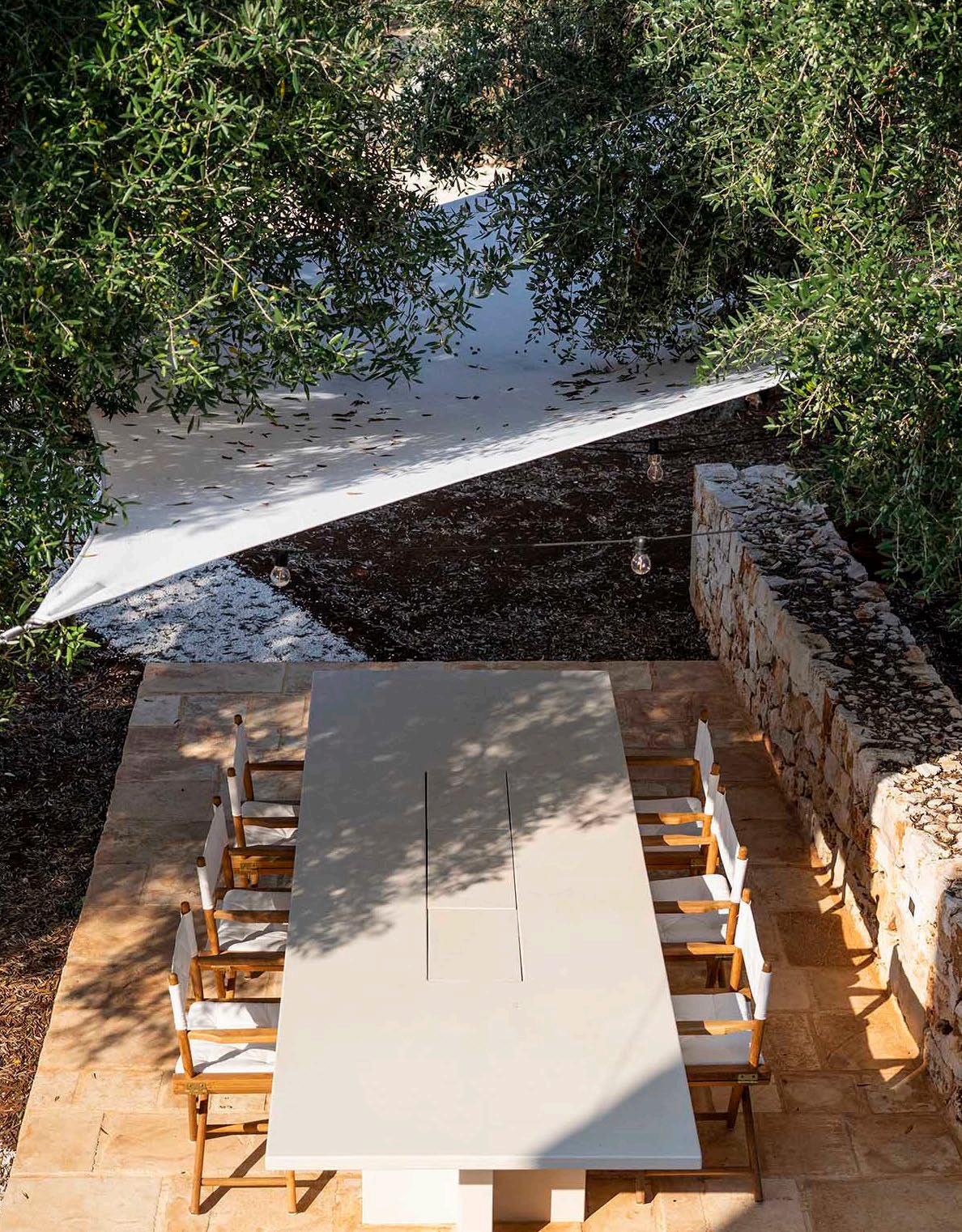

Abb. 25: Moodbild Ausführung Sitzmöglichkeiten Casa AV

© Arkitetti Flore&Venezia

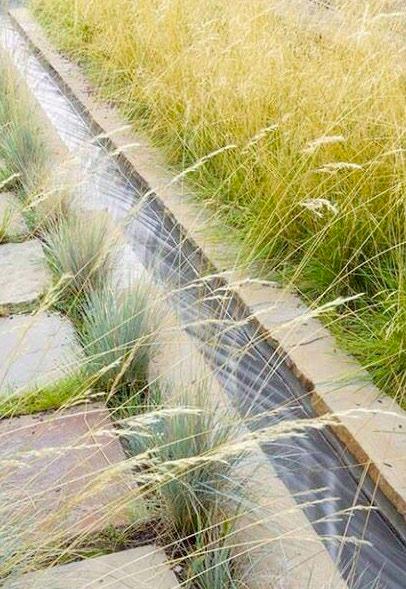

Abb. 26: Moodbild Kanalführung bodengleich

© D.A. Horchner/Design Workshop, Inc.

Abb. 27: Referenz Rasterung der Kanäle (eigene Abbildung)

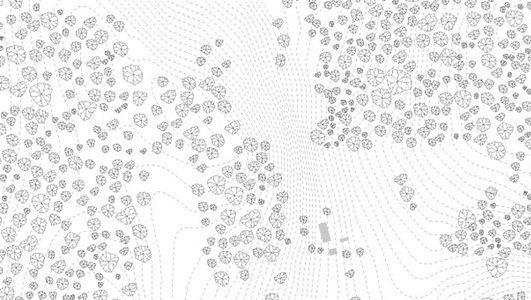

Abb. 28: Referenz organische Anordnung der Vegetation Forest Retreat

© Uhlik architekti

Kanäle - rasterung vegetation - organisch

Da der Reisanbau in der Historie des Hofes eine wichtige Rolle spielt und auch heute noch Teil des kulturellen Erbes ist, stellt die Garteninsel und die umgebenden Außenanlagen in stilisierter Form die Reisfelder mit ihren künstlich angelegten Bewässerungskanälen dar.

Die Garteninsel befindet sich am ehemaligen Standort der Garage und zeichnet deren Fundament in groben Zügen nach. Sowohl die Aia, als auch die sie umgebenden Freiflächen sollen belebt werden. Am zentralen Punkt der Aia entsteht ein Brunnensystem, welches die Flucht des Stallgebäudes aufnimmt und sich somit formal der dominanteren Schräge unterordnet. Ähnlich wie in Abb. 23 zu sehen, setzt sich der Brunnen aus mehreren aneinander gereihten oder aufeinander gestapelten Einzelteilen zusammen. Ein Hauptkanal führt orthogonal zur Garteninsel und fügt sich dort in das

umgebende Kanalsystem ein. Alle künstlich angelegten Wasserführungssysteme sind geometrisch anzuordnen und aus vorgefertigten Betonelementen auszuführen.

Die umgebende, neu anzulegende Vegetation soll organisch ohne sichtbare Ordnung an die Kanalsysteme angegliedert werden. Ihre Systematik erfolgt im Kontrast zur streng geometrischen Wasserführung.

In der weiteren Ausarbeitung ist mit den Fachplanern auszuarbeiten, ob eine Erweiterung der Kanalsysteme möglich und sinnvoll ist. Eine Aufweitung des Wassernetzes über die Fallrohre der einzelnen Gebäudeteile und eine Sammelstelle für Regenwasser zur Bewässerung der Grünflächen und zur vereinfachten Regenwassernutzung im Haushalt über Grauwassernutzungsanlagen wäre hier denkbar und wünschenswert.

N

naturbad und wegeführung

Der Naturpool orientiert sich an der Position der abgebrochenen Pergola und wird als in den Erdboden eingelassenes Becken ausgeführt. Die Wasseroberfläche schließt dabei bodengleich ab. Ein umlaufender Rahmen, der sich leicht über die Geländekante hebt, grenzt die Wasserfläche vom Erdreich ab. Trittstufen führen allmählich in das Becken hinein, eine Überdeckung aus Lärchenpaneelen überspannt das Bad im hinteren Bereich und bildet eine Liegefläche aus. Das Wasserbecken soll vorwiegend mit Regenwasser gespeist werden und wird über eine im hinteren Bereich angelegte biologische Pflanzenfilterzone gefiltert.

Die generelle Gestaltung der Plätze und des umgebenden Grundstücks erfolgen ähnlich der oben beschriebenen Vegetationsgestaltung der Garteninsel. Heimische Kräuter, Nutz- und Zierpflanzen sollen in einem losen Arrangement in die Landschaftsgestaltung eingebettet werden. Die Wegeführung ergibt sich aus den natürlichen Abläufen innerhalb der Cascina. Pfade bilden sich heraus und bilden wie selbstverständlich die Verbindungen zwischen den Gebäuden ab.

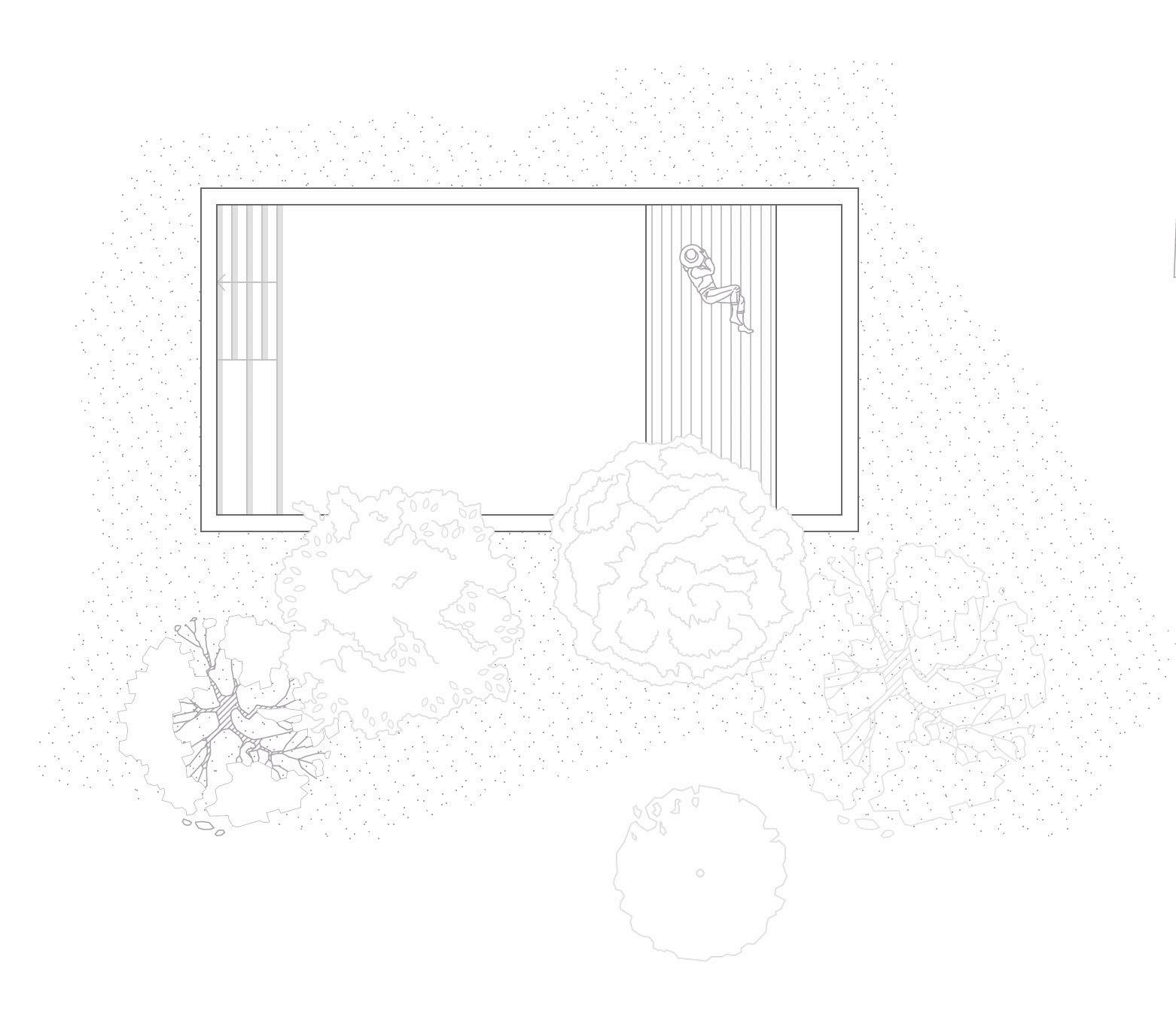

Abb. 29: Grundrissdarstellung Naturbad maßstabslos (eigene Abbildung)

Abb. 30: Moodboard Material und narrative Einbettung Naturbad (eigene Abbildung)

kapitel drei interior

vorhalle

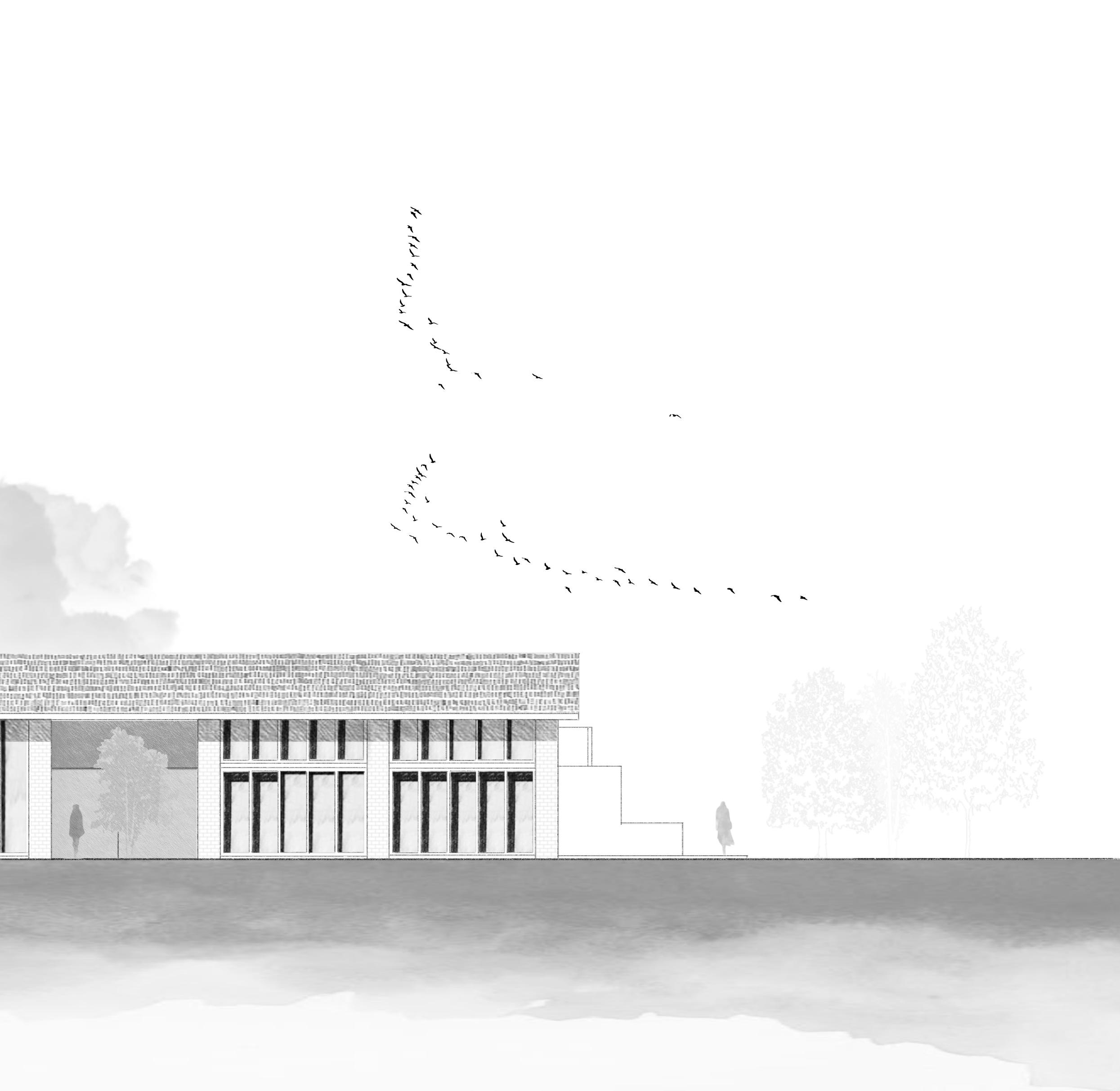

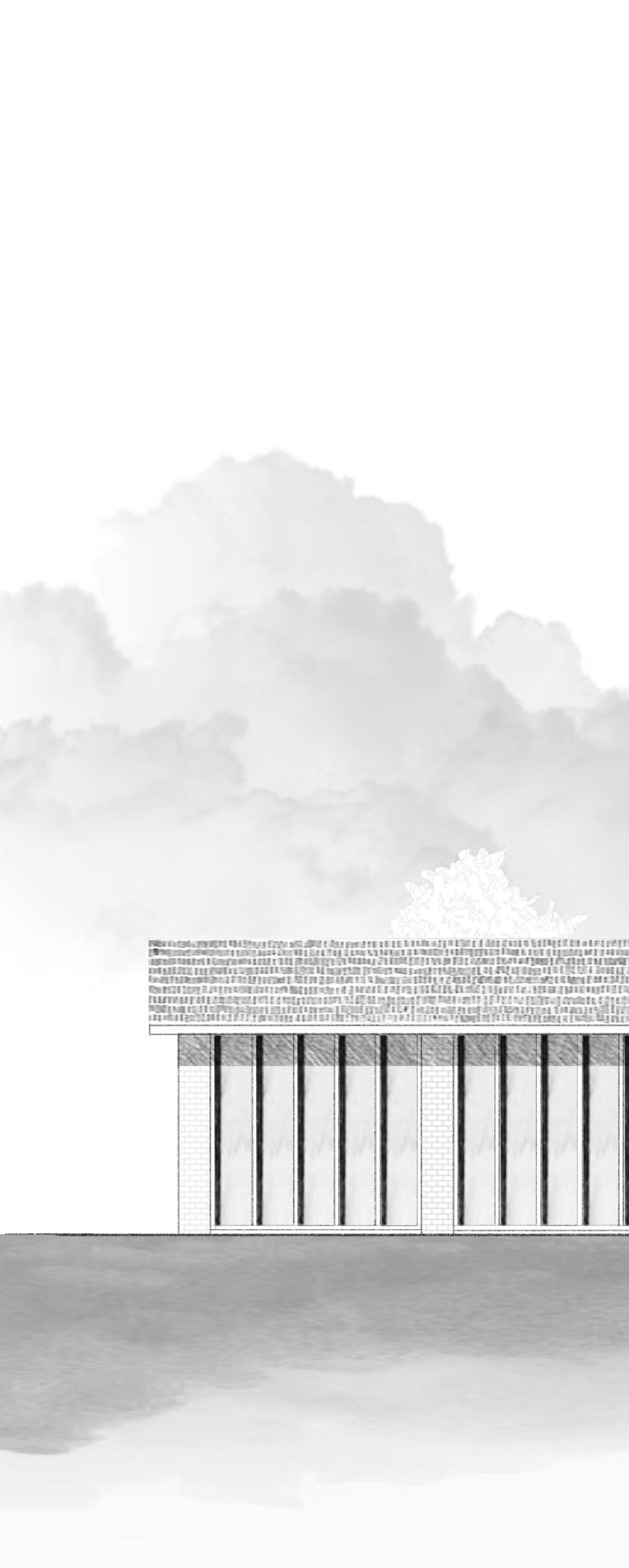

Abb. 31: Ansicht West Vorhalle (eigene Abbildung)

Abb. 32: Übersichtsplan Gebäude (eigene Abbildung)

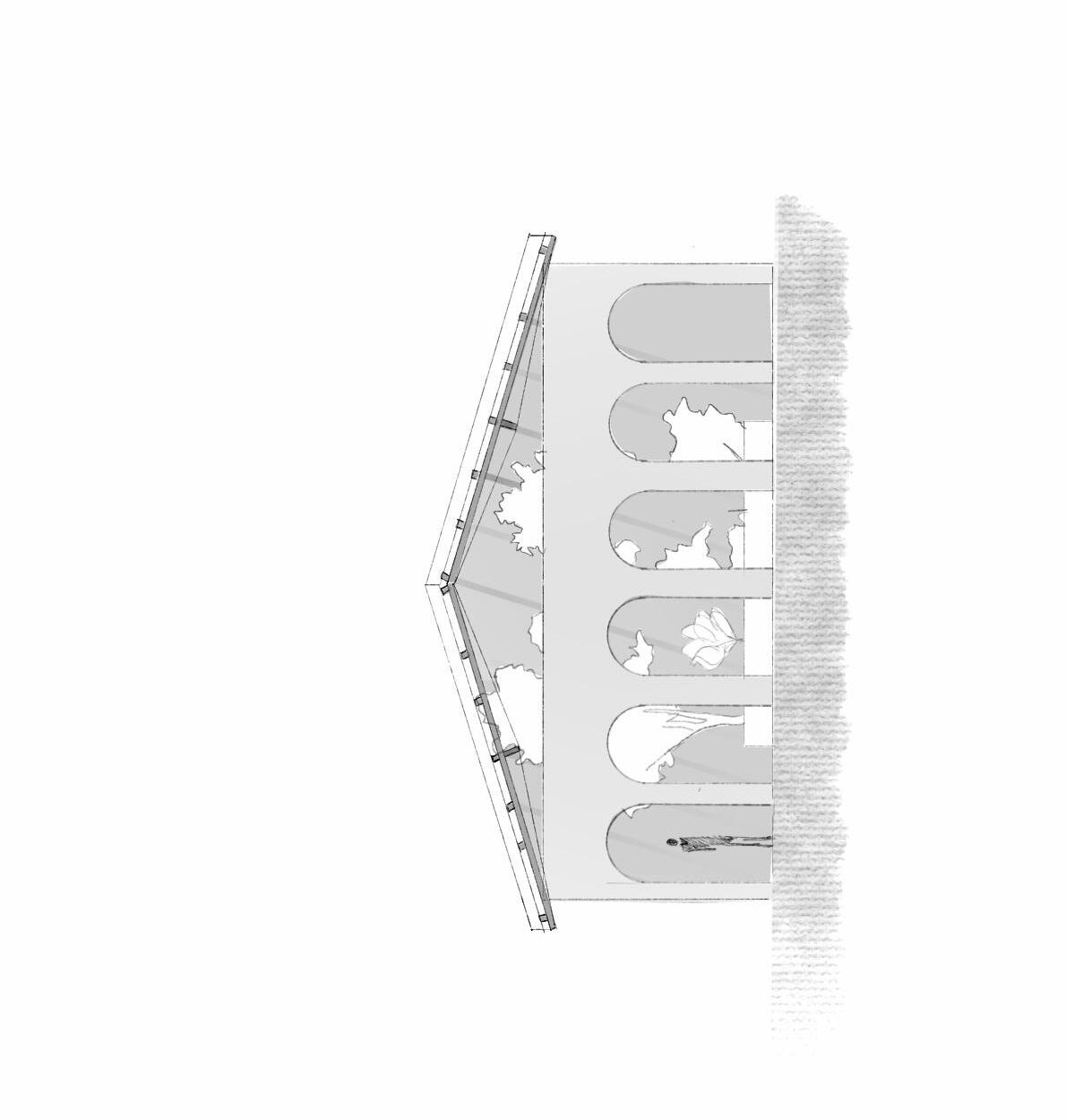

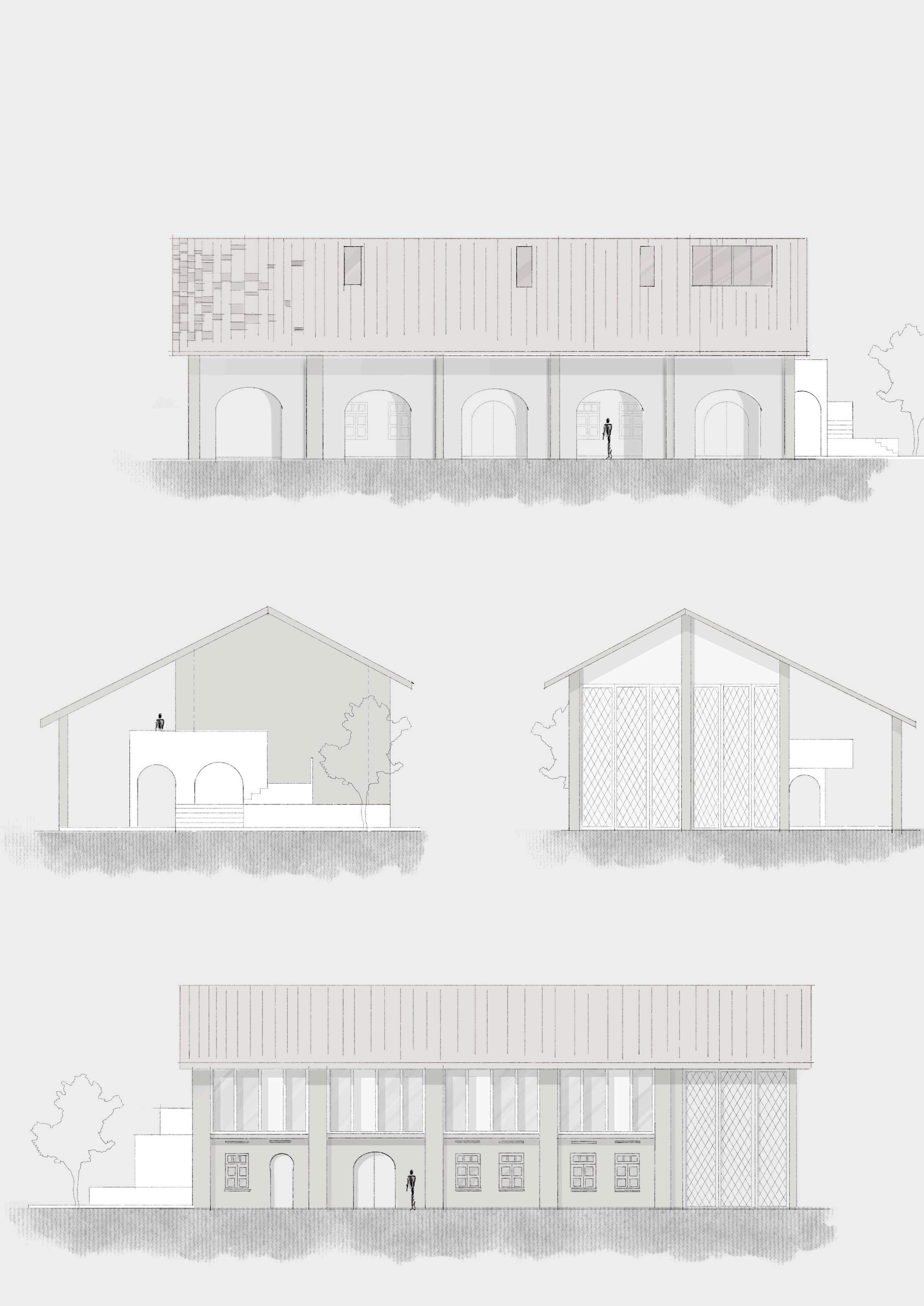

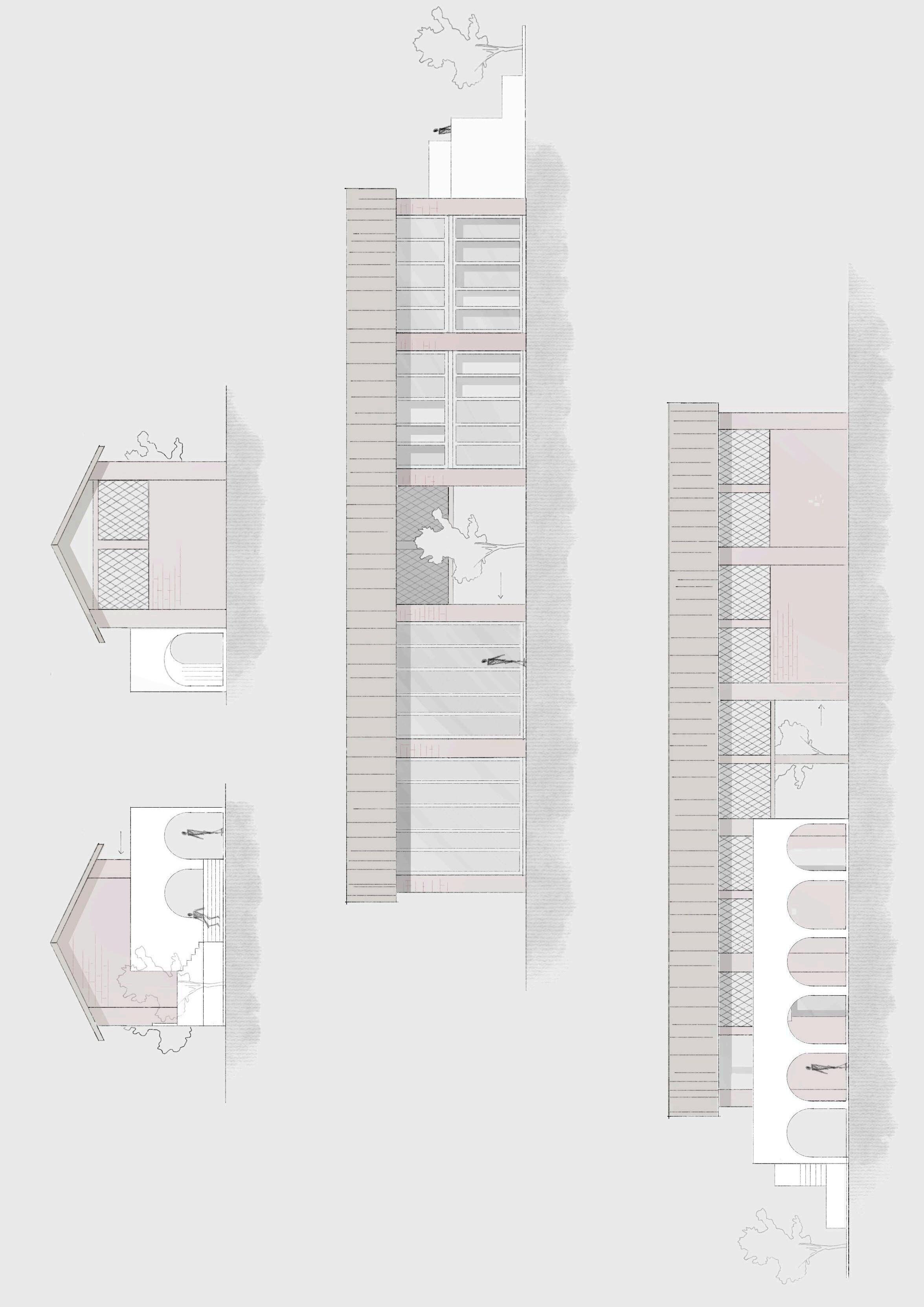

Abb. 33: Ansichten Vorhalle skizzenhafte Darstellung (eigene Abbildung)

Die Halle, in der zuvor die Ernte gelagert wurde, wird nun zum einen zu Wohneinheiten, zum anderen zu einer Bibliothek umgenutzt. Die Höhe der Halle ermöglicht eine Zweigeschossigkeit der Wohneinheiten, die übereinandergestapelt werden. Bei einer Höhe von +3,00m OK Bestandsboden beginnt auf der Ostfassade das für dieses Gebäude typische Lüftungsmauerwerk. Eine bestehende Teilung der Fassadenstruktur gibt somit die Position der neuen Geschossdecke bei OK Geschossdecke gleich +3,00 OK FFB vor. Der Durchbruch durch das Mittelsegment der Halle öffnet das Gelände nach Osten, ermöglicht den Zugang zu den Wohneinheiten, der über die Ostfassade zu erreichen ist und teilt zugleich die Halle in seine Nutzungseinheiten auf. In den beiden südlichen Segmenten befinden sich die Wohneinheiten mit je ca. 55 qm Wohnfläche. Ein Versorgungskern bestehend aus Sanitär, Küche und Lagermöglichkeit wird in den Hohlraum hineingestellt und schiebt sich durch beide Geschosse hindurch. Dieser zoniert durch seine Position die Wohnfläche in privaten und öffentlichen Raum. Die Fassade reagiert auf die Räume im Inneren und spiegelt deren Orientierung nach Außen oder Innen wider.

Die Regale fügen sich in die bestehenden Nischen zwischen den Hauptstützen ein. Das Lüftungsmauerwerk bleibt sichtbar, wird jedoch durch innenliegende Verglasung verschlossen, um eine thermische Hülle zu generieren. Ein Teil der Nischen innerhalb der nach außen gewandten Fassadenelemente bietet ebenfalls Platz für Bücher jeder Art. Sitzmöglichkeiten und weitere Lagermöglichkeiten werden ebenso, wie in den Wohneinheiten zentral als Inseln in den Raum platziert. Die beim Durchbruch der Halle erhaltenen Mauerwerkssteine werden für den Bodenbelag aus Ziegelmauerwerk verwendet. wohneinheiten

Die Bibliothek ist ein Element des öffentlichen Raumes. Es soll ebenso ein Ort für die Bewohner von Sant`Alessio sein und für alle Nutzer frei zugänglich. Dieser Raum öffnet sich nach oben und zeigt die bestehenden Strukturen der Halle. Sichtbar bleiben das Lüftungsmauerwerk und die Dachkonstruktion, die symbolisch das Wissen der Vorgänger darstellen. Die Bibliothek kann von den Nutzern selbst bestückt werden und wird somit auch von diesen gepflegt. Ein direkter uneingeschränkter Zugang zu Büchern soll nicht nur die Kinder, sondern alle Bewohner dazu anregen sich Zeit zum Lesen zu nehmen.

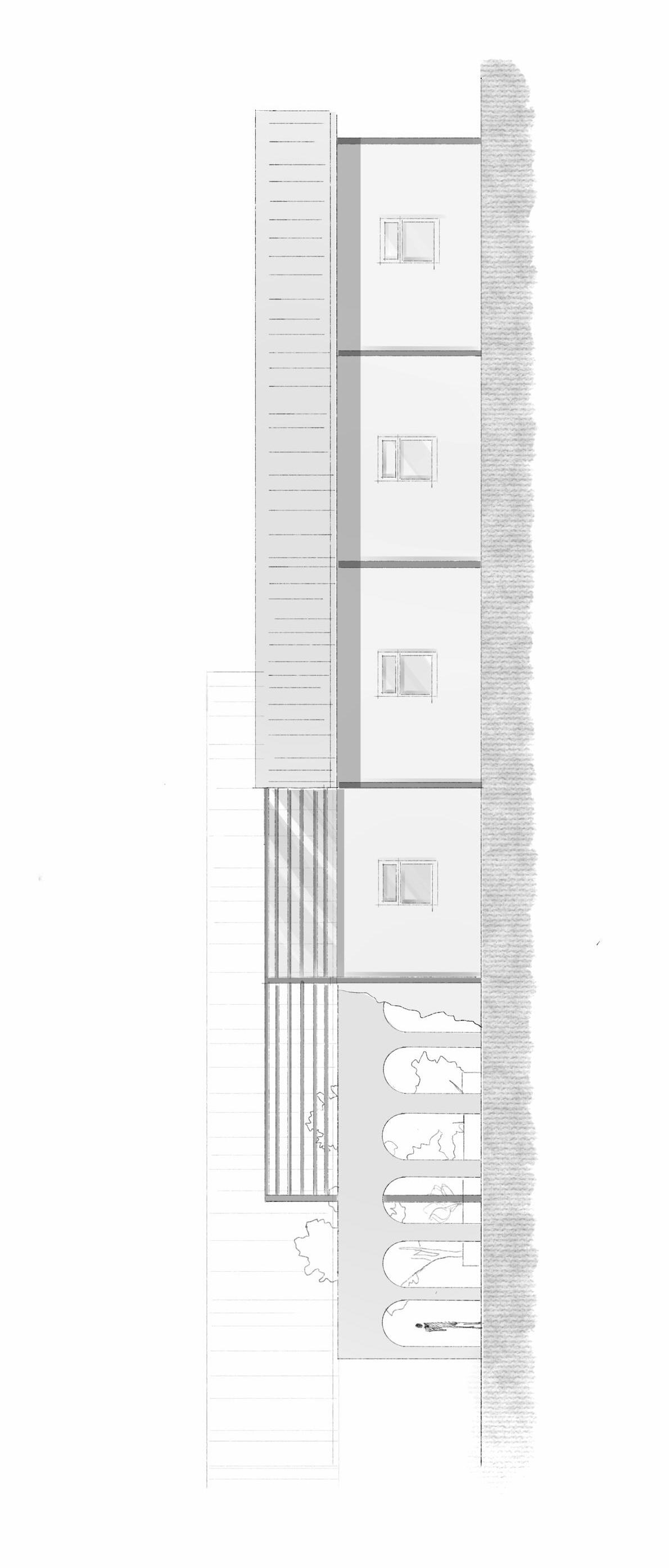

Ansicht nord

Ansicht west

Ansicht süd

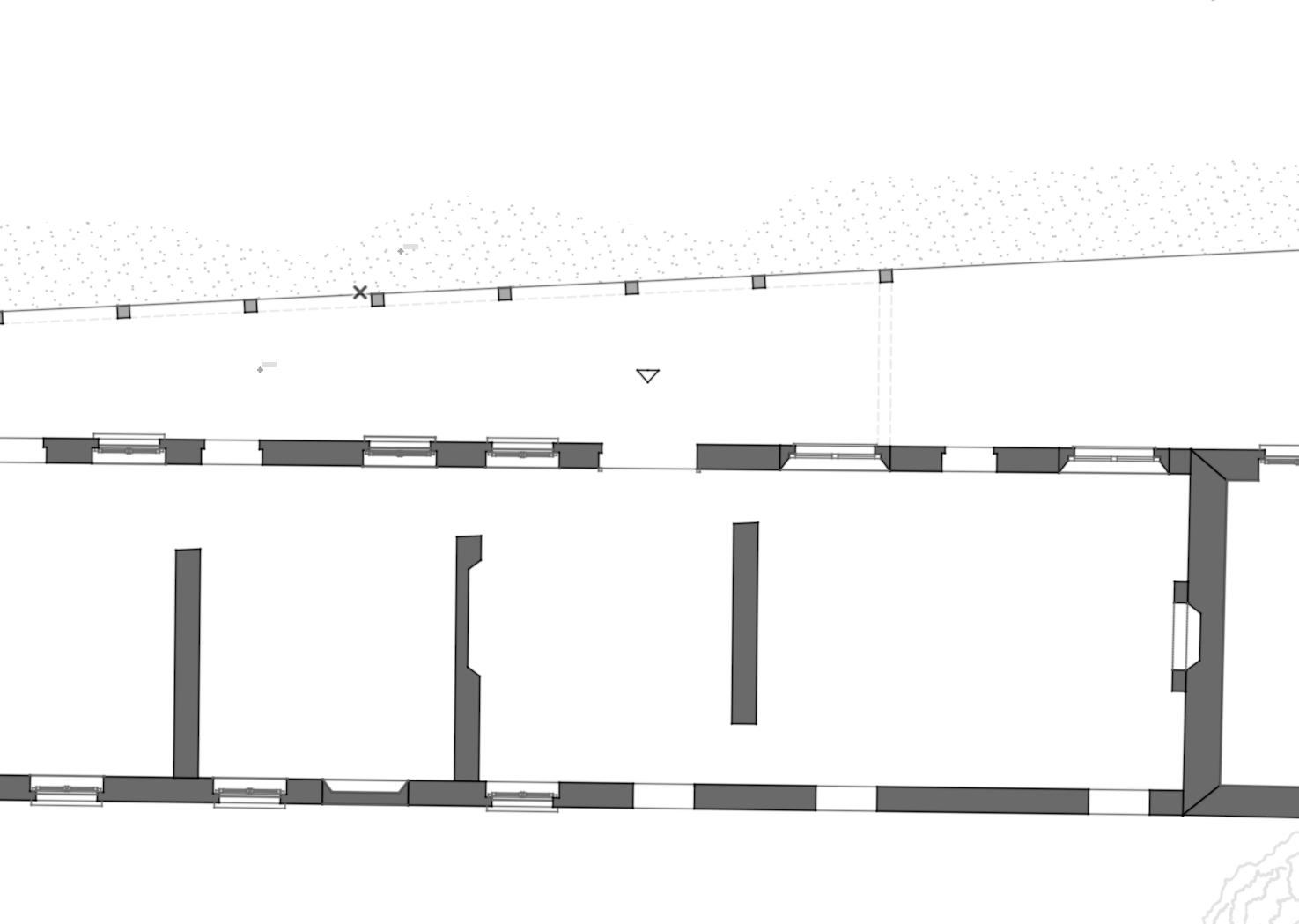

Abb. 34: EG Grundriss maßstabslos (eigene Abbildung)

Abb. 35: 1.OG Grundriss maßstabslos (eigene Abbildung)

konstruktion

Abb. 36: Isometrische Darstellung Konstruktionsaufbau Fassadenelement

(eigene Abbildung)

Abb. 37: Moodbild Fassadenelement raamwerk Van Gelder Tilleman

© Stijn Bollaert

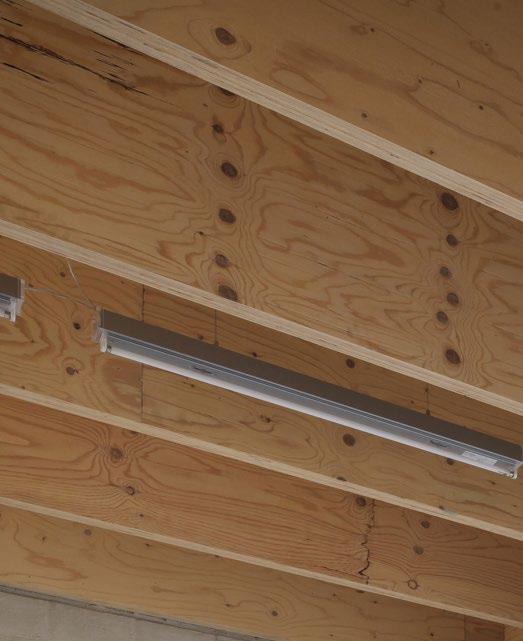

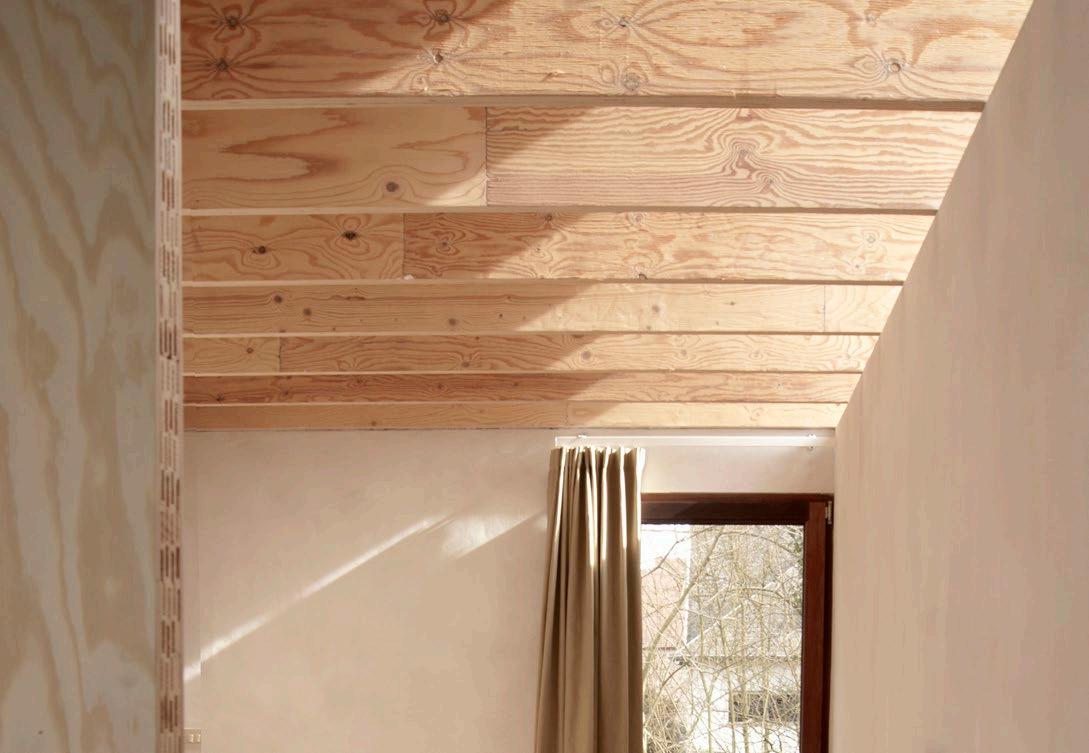

Abb. 38: Moodbild Detail Leimbinder raamwerk Van Gelder Tilleman

© Stijn Bollaert

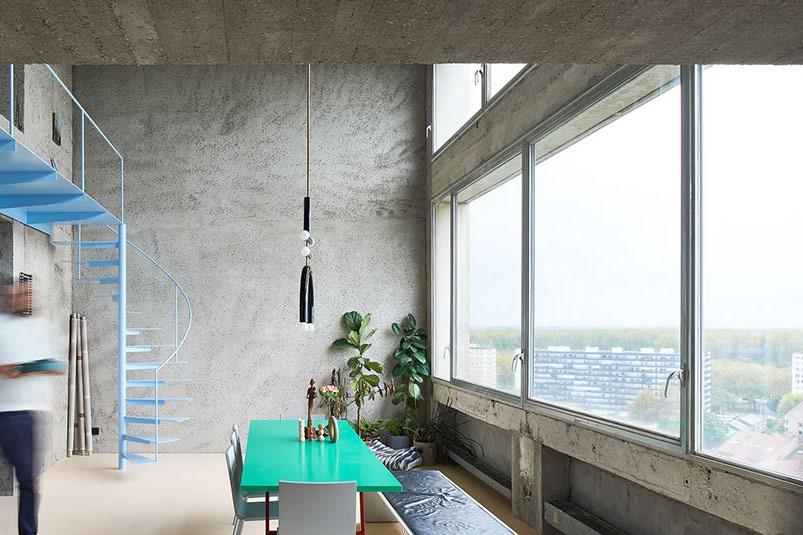

Abb. 39: Moodbild Textur, Licht und Schatten raamwerk Van Gelder Tilleman

© Stijn Bollaert

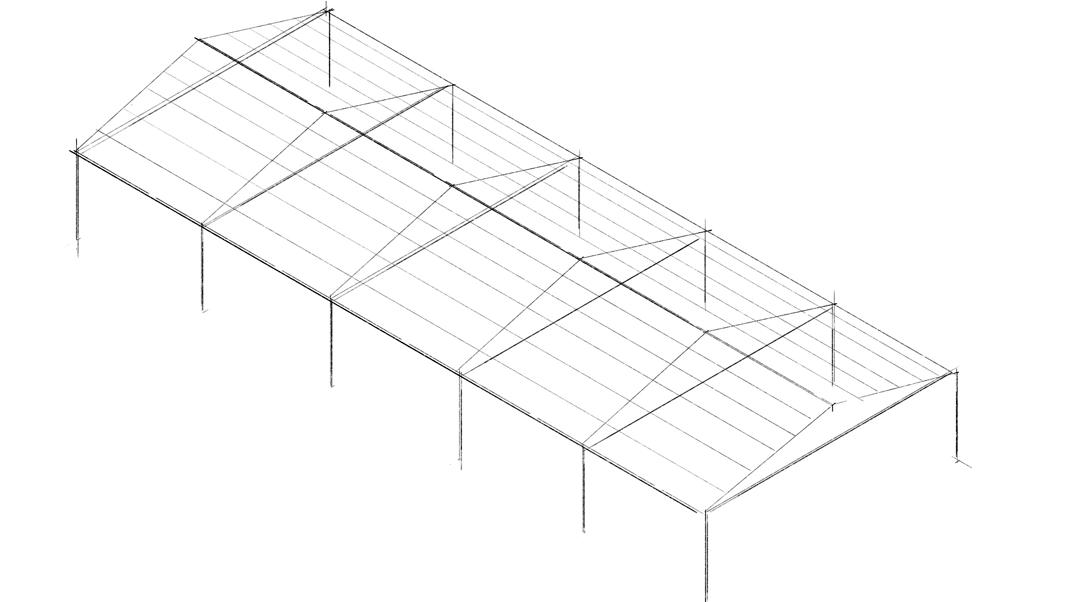

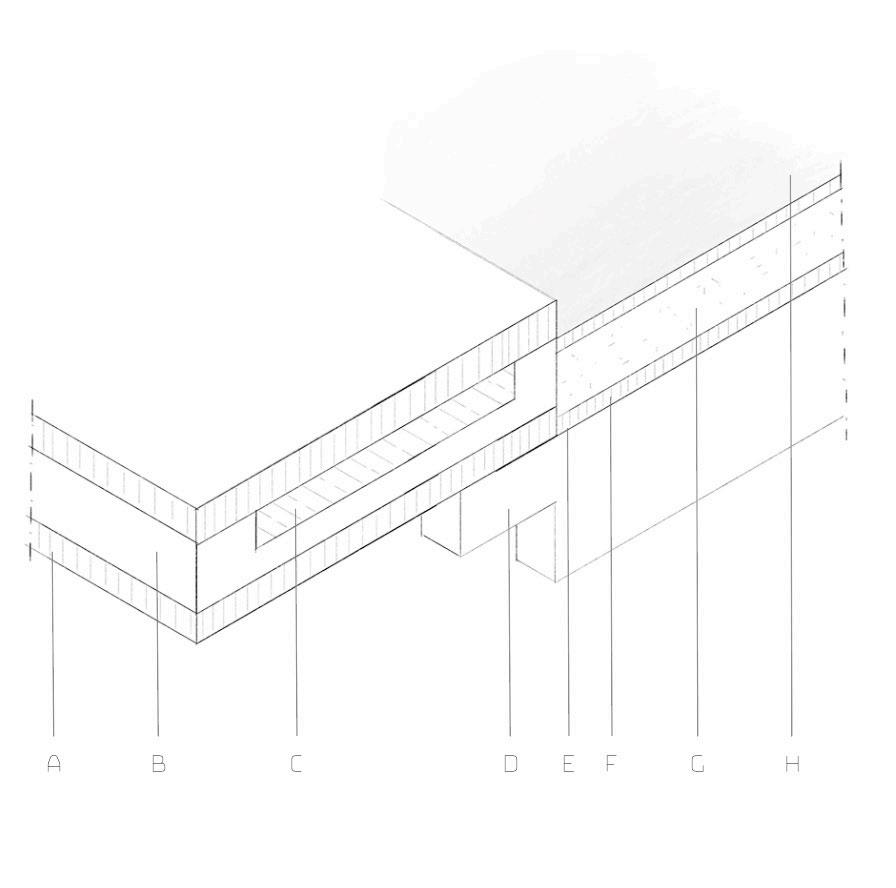

Am Beispiel der ehemaligen Lagerhalle zeigt die Abbildung 36 schematisch, wie Öffnungen geschlossen werden und in Verbindung damit eine notwendige Geschossdecke eingefügt werden kann. Die Geschossdecke baut sich aus Leimbindern auf, die als Auflager einerseits die aufrechtstehenden Elemente des Fassadenelements nutzen, auf der gegenüberliegenden Seite folgt ein zweiter Auflagerpunkt als Querträger. Massivholzstützen, die die Mauerwerksstützen beidseitig umklammern, nehmen diesen Querträger auf. Somit wird ein Eingreifen in die bestehenden Mauerwerkswände weitestgehend vermieden.

Die Fassadenelemente aus Lärchenholz werden geschossweise aufeinandergestapelt. Ein eingeschobenes Halbfertigteil aus Stahlbeton mit ca. 15 cm Stärke bildet die innenliegende Geschossdecke nach außen ab und spiegelt gleichzeitig das vorab erläuterte Prinzip des Sturzes oberhalb neuer Öffnungen mit gleichzeitiger Lastabtragung über die Mauerwerksstützen wider.

Oberhalb der Leimbinder folgt ein Deckenaufbau, der sich an einer traditionellen Holzbalkendecke orientiert. Die Gefache zwischen den Bindern bleiben unausgefüllt, ein Bodenbelag aus Fichtensperrholz deckt den Aufbau ab und schließt bündig mit dem vorgelagerten Halbfertigteil. Anschließend wird das zweite Fassadenelement aufgestellt.

bodenaufbau

Der Bodenaufbau in der Vorhalle orientiert sich wie bereits beschrieben an einer traditionellen Holzbalkendecke mit sichtbarer Balkenkonstruktion.

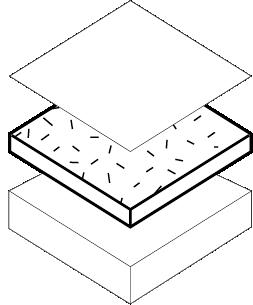

In der Schnittdarstellung auf der rechten Seite ist der Bodenaufbau und Anschluss der Fassadenkonstruktion zur Geschossdecke schematisch dargestellt. Die Fassadenteile aus Lärchenholz werden vorgefertigt und vor Ort montiert, im EG werden die Leimbinder über eine Aussparung mit dem Fassadenelement verbunden. Die aufrechtstehenden Schotten gelten hier als Auflager. Ein Halbfertigteil aus Beton als U-Profil ausgeformt wird auf das erste Fassadenelement aufgesetzt. Der Hohlraum ist bewehrt und wird mit Ortbeton aufgegossen, um eine kraftschlüssige Verbindung mit den Mauerwerksstützen einzugehen. Hierbei müssen zusätzlich Bewehrungseisen in die Bestandsstützen eingebracht werden.

Oberhalb der Leimbinder wird eine Dämmschicht aus Hanf aufgebracht, auf der eine Lage LärchenSperrholz aufliegt. Diese bildet die Grundlage für den nun aufzubringenden Leichtestrich aus Naturkalk und Reisschalen. Ein Produktdatenblatt ist im Anhang einzusehen (RH310 Fa. RiceHouse).

Dieser Leichtestrich wird aus Abfällen der Reisernte hergestellt. Die Firma RiceHouse befindet sich ca. 100 km nordwestlich von Pavia. Der Leichtbauestrich RH310 ist ein Produkt, das speziell für die thermischakustische Isolierung der Tragschichten horizontaler Flächen entwickelt wurde. Außerdem wurde er speziell für die thermische und hygrometrische Sanierung bestehender Gebäude konzipiert.3 Ein Fertigfußboden aus Lärchen-Sperrholz deckt den Bodenaufbau ab.

Vgl. „RiceHouse“.

Abb. 40: Moodboard Material und Konstruktion Fassadenelement und Decke (eigene Abbildung)

A LÄRCHENHOLZ

B HALBFERTIGTEIL

C BETON - BEWEHRT

D LEIMBINDER

E DÄMMSTREIFEN

F SPERRHOLZ LÄRCHE

G LEICHTESTRICH RH310

H SPERRHOLZ LÄRCHE FFB

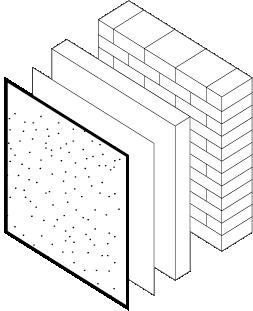

dämmung

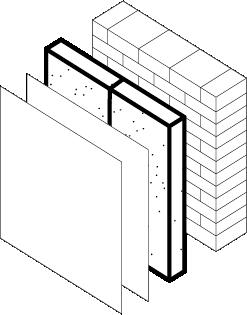

Die Bestandswände zeigen laut Aufmaß nur eine Wandungsstärke von 25 cm. Zusätzlich erkennt man an den Fotos eine starke Porosität und auch bereits fehlende Mauerwerkssteine an einigen Stellen. Ziel ist es, eine geschlossene thermische Hülle zu generieren, um eine Umnutzung möglich zu machen. Eine Außendämmung ist nicht anzubringen, da die Materialsichtigkeit nach außen bestehen bleiben soll, um mit den anderen Gebäuden im gleichen Kanon zu verbleiben. Als Innendämmung bietet sich die Isoliermatte RH50 von RiceHouse an. Ebenso wie der Leichtestrich besteht diese Dämmung aus Materialien, die bei der Reisernte anfallen. RH50 besteht aus 92% Reisstrohfasern. Sie ist ebenfalls für die thermische und hygrometrische Sanierung geeignet und lässt sich individuell auf unterschiedliche Anforderungen anpassen.4

Als Oberfläche kommt ebenfalls ein Produkt der RiceHouse- Familie zum Einsatz. RH120 ist ein natürlicher Putz aus Reisschalen und Luftkalk. Die Schalen des Reis sind bei dieser Verarbeitung sichtbar und zeichnen sich in der Oberflächenstruktur ab. So kann eine Verbindung zum Ursprung des Hofes subtil sichtbar gemacht werden. Die Reisschalen sind außerdem in der Lage C02 aus der Umgebung zu binden und sind somit optimal für die Nutzung in Innenräumen geeignet.5

Im ersten Obergeschoss muss das Lüftungsmauerwerk verschlossen werden. Um Belichtung und Belüftung weiterhin zu ermöglichen soll eine innenliegende Verglasung angebracht werden.

Die Produktdatenblätter befinden sich im Anhang.

5 Vgl. „RiceHouse“.

Abb. 41: Moodbaord Materialkanon, Textur Innenräume Vorhalle (eigene Abbildung)

kalkputz RH120

Lüftungsmauerwerk mit Verglasung

Grundmaterial der Isolierung ist Stroh

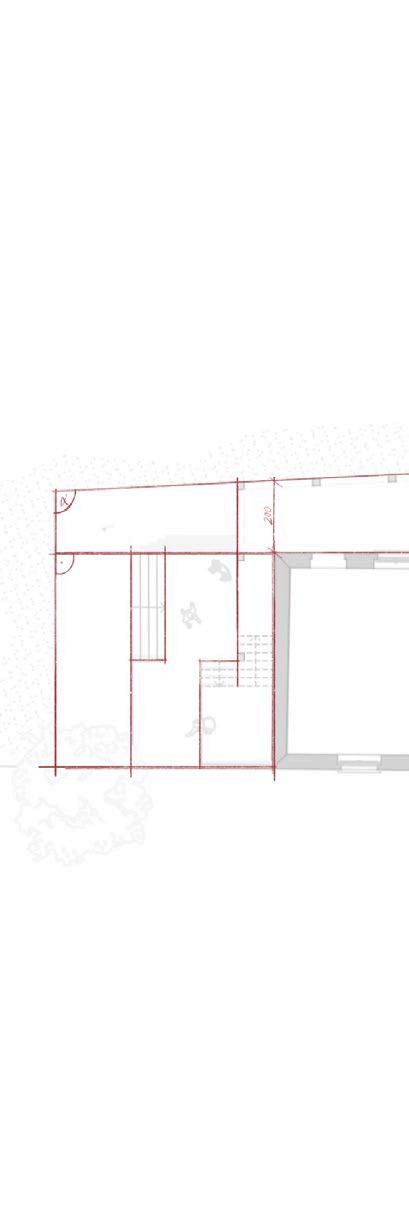

Abb. 42: Grundrissausschnitt Wohneinheit 1. OG maßstabslos

(eigene Abbildung)

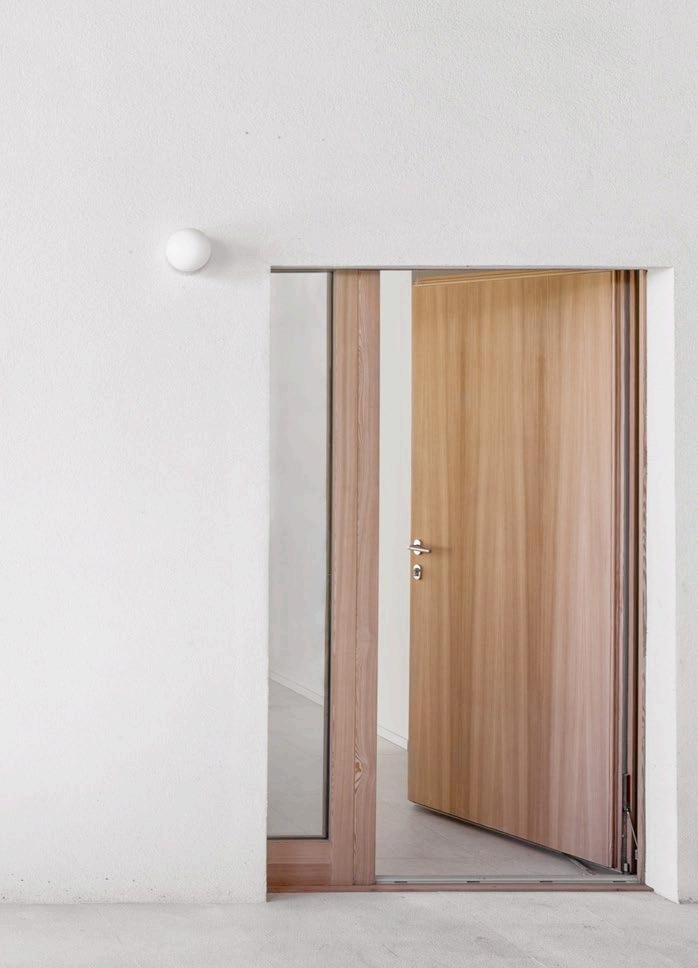

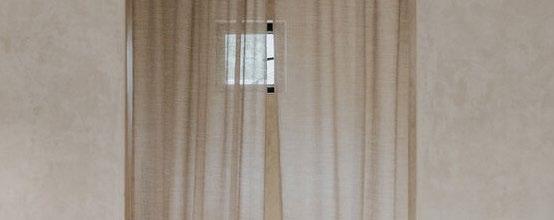

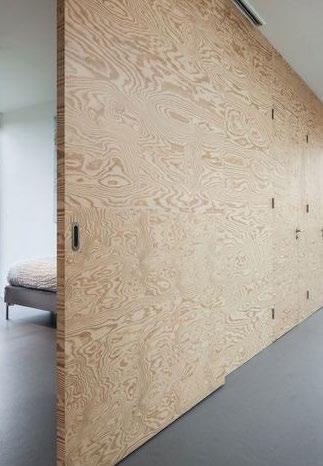

Abb. 43: Moodbild Schiebetür zur Abtrennung der Zonen © unbekannt

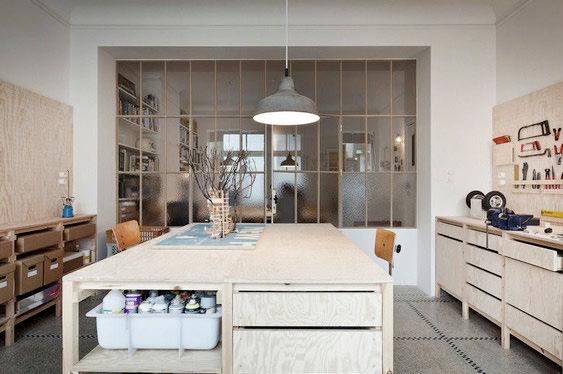

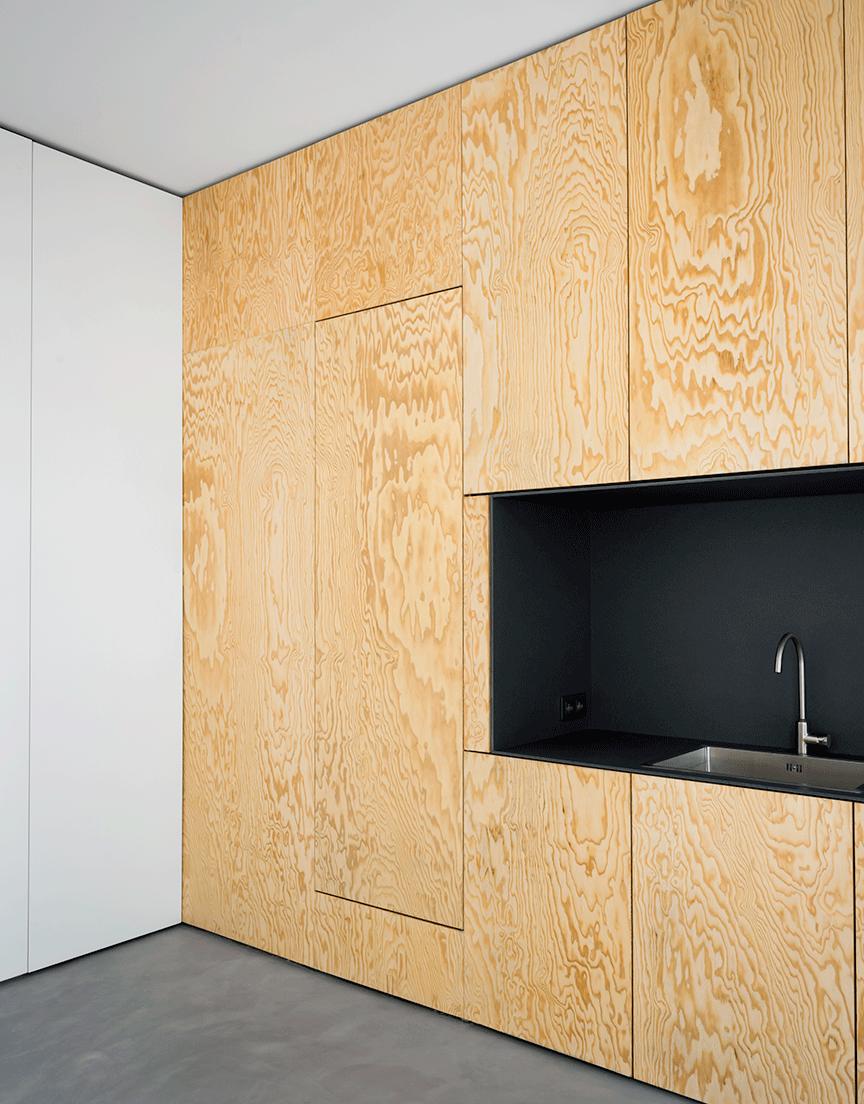

Abb. 44: Moodbild Küchenelement aus Sperrholz © Jérôme Galland

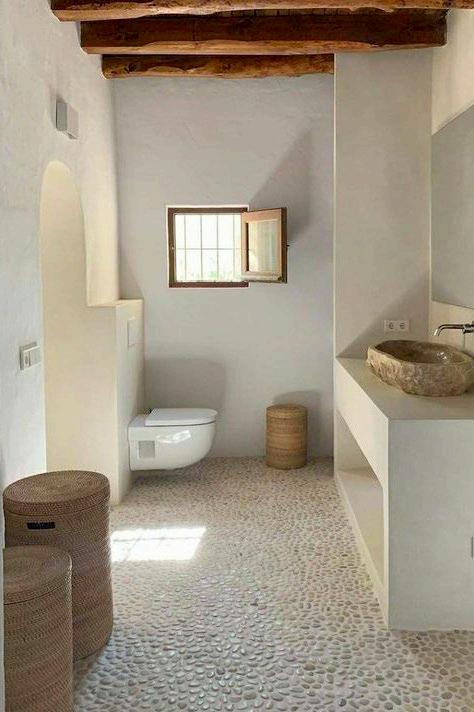

Abb. 45: Moodbild Sanitärelemente © Shareen Joel Design

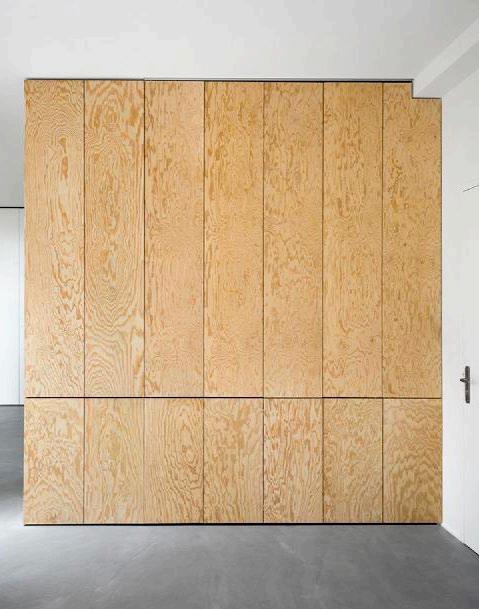

Abb. 46: Moodbild Schrankelement aus Sperrholz © Jérôme Galland

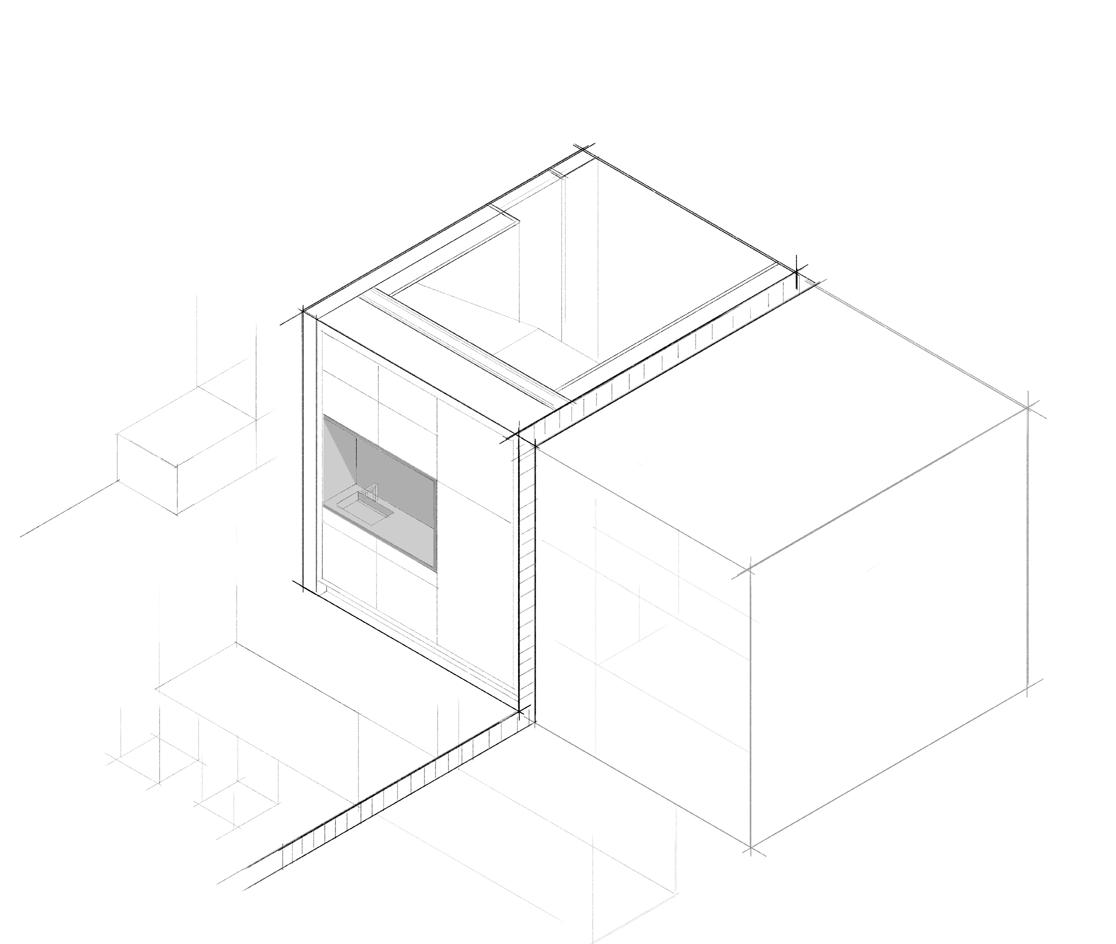

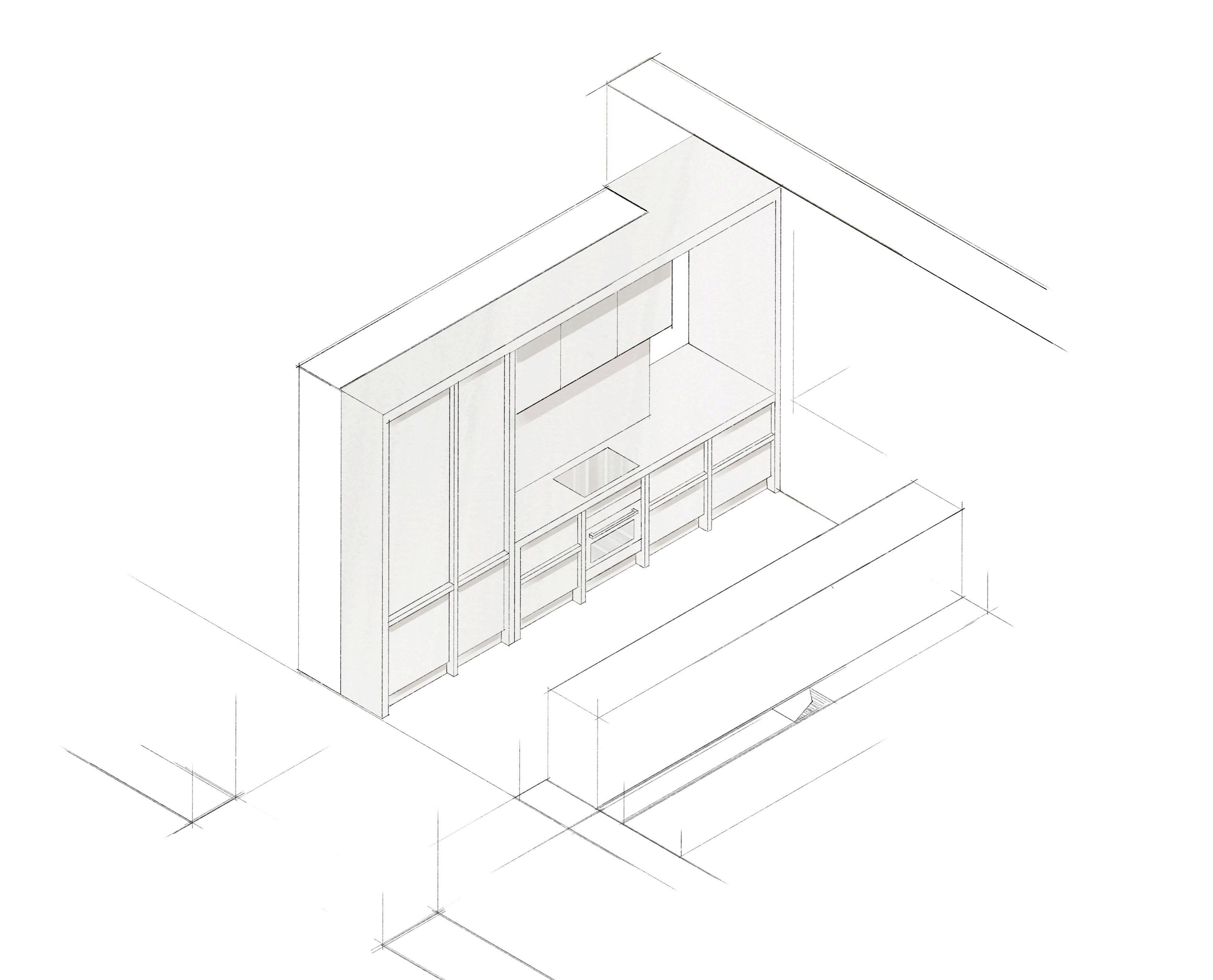

versorgungskern

Dieses Element findet sich in beiden Wohneinheiten und beinhaltet mehrere Funktionen. Der Versorgungskern versteht sich als Volumen, hinter dessen Schale sich die Nutzung verbirgt. Im Inneren des Volumens befindet sich der Sanitärbereich mit WC und Dusche. Das Volumen steht frei im Raum und ist zu allen Seiten einsehbar. Eine Abtrennung des Sanitärbereiches oder des Privatbereiches wird durch im Kubus eingearbeitete Schiebeelemente möglich. Eine deutlich ausgearbeitete Fuge trennt den Kubus optisch von den angrenzenden Bauteilen ab.

Das Volumen wird aus Lärchensperrholz gefertigt, welches sich bereits in den Fassadenelementen findet. Im Nassbereich wird eine Oberfläche aus gewachstem Beton hergestellt.

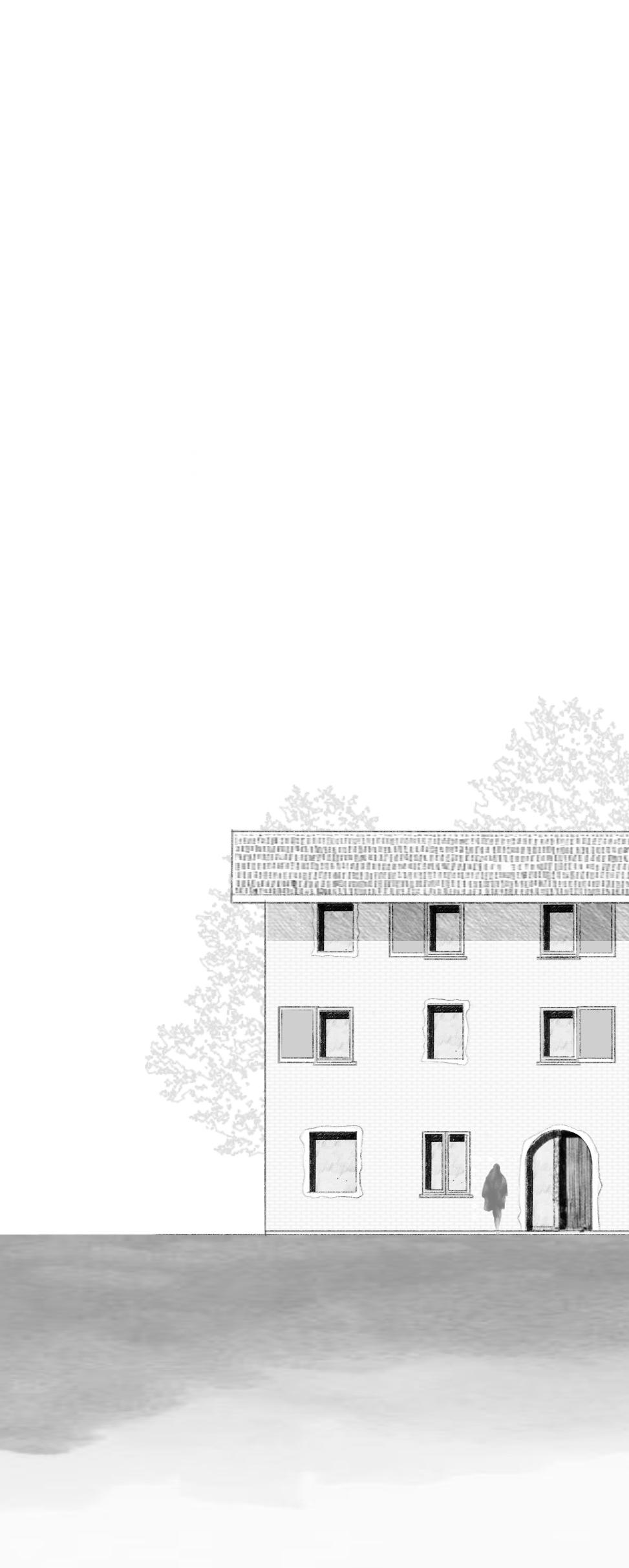

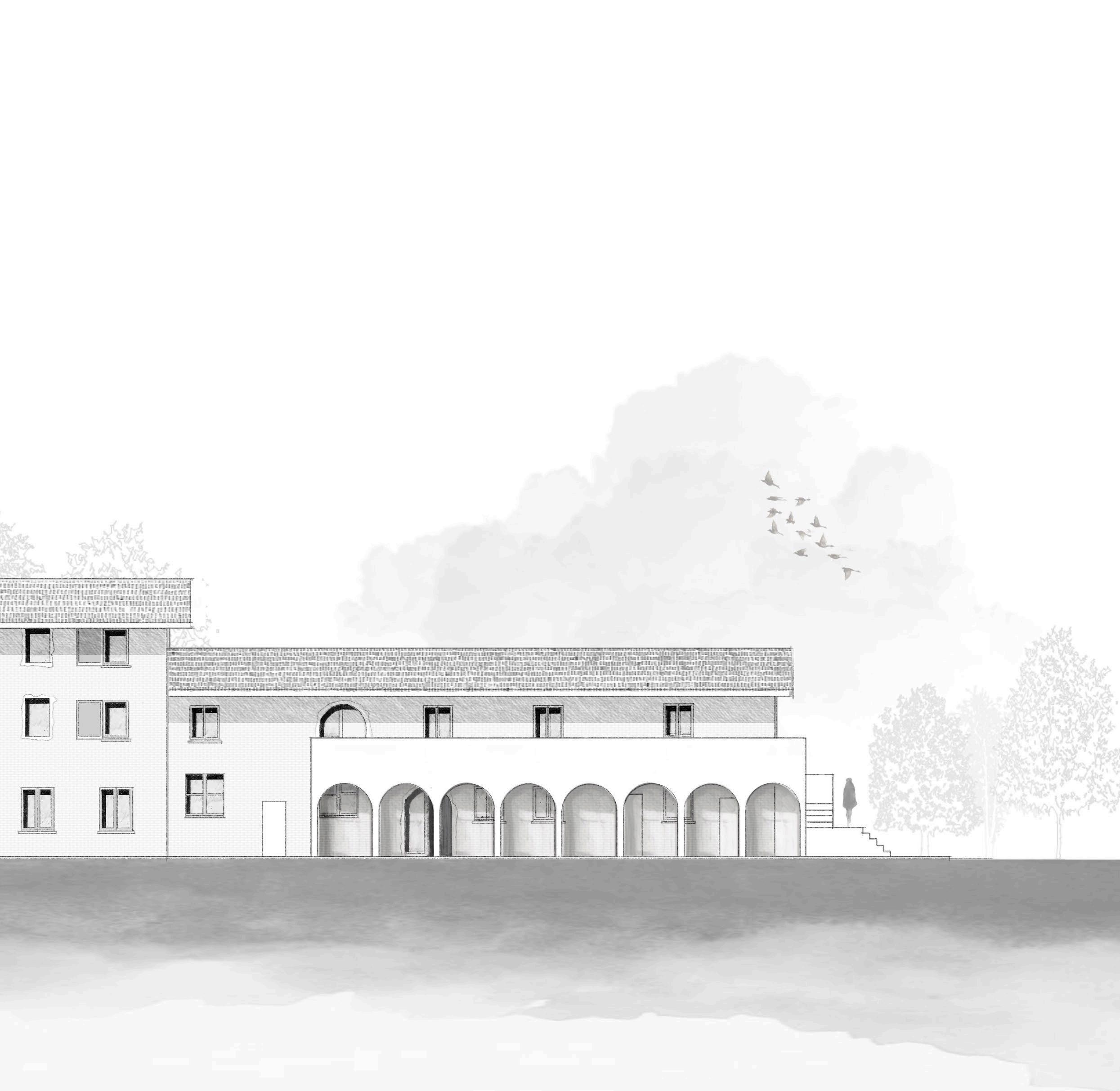

Abb. 47: Ansicht Nord Wohnhäuser skizzenhafte Darstellung (eigene

wohnhäuser

Abb. 48: Übersichtsplan Gebäude (eigene Abbildung)

Abb. 49: EG Grundriss maßstabslos (eigene Abbildung)

wohneinheiten 01 - 03

Bei den Wohnhäusern ist bereits eine gewisse Struktur vorzufinden, die sich für die Umnutzung in Wohneinheiten nutzen lässt.

Das Herrenhaus bleibt in seiner Aufteilung bestehen und bietet Platz für eine selbstständige Wohneinheit mit ca. 180 qm Wohnfläche. Dieses Gebäude verfügt bereits über eine Innentreppe, die weiterhin nutzbar ist. Das Herrenhaus benötigt deshalb keinerlei Erschließung von außen.

Im angrenzenden Bauernhaus bilden sich zwei annähernd baugleiche Wohneinheiten zu je ca. 100 qm aus. Ihre Erschließung erfolgt traditionell von außen. Alle Räume entwickeln sich in die Tiefe des Gebäudes, was einen zweiten parallellaufenden Erschließungsgang im Inneren notwendig macht. Diese Erschließungsfläche folgt der Ausrichtung des Arkadenganges im Außenbereich und kreiert somit im Inneren einen sich aufweitenden Trichter. Diese Schräge führt sich in zweiter Ebene in Form von Einbaumöbeln fort und läuft schließlich im Herrenhaus aus.

Die massiven Bestandswände gliedern die Geschosse und geben somit Form und Größe der unterschiedlichen Zonen vor. Innerhalb dieser Zonen entwickelt sich der Grundriss. Direkt an den Eingangsbereich angegliedert und flächenmäßig am größten, befinden sich die öffentlichen Bereiche. Weiter entfernt vom Eingang sind die Privatbereiche wie Schlafzimmer oder Arbeitszimmer.

Gesellschaft und Geselligkeit stehen im Vordergrund. Gemeinsam Essen und Zeit miteinander verbringen soll sich nicht nur räumlich darstellen. In den Wohnbereichen werden die Bestandskamine reaktiviert.

Erschließungsflächen, sowie Küche und Nassbereiche werden zusätzlich mit Hilfe von hellen Flusskieseln markiert. Alle anderen Bereiche werden mit einer Oberfläche aus Chukum versehen.

Abb. 50: 1.OG Grundriss maßstabslos (eigene Abbildung)

Abb. 51. 2. OG Grundriss | Dachaufsicht maßstabslos (eigene Abbildung)

2.og grundriss maßstabslos

Abb. 52: Moodbild Textur und Stoff Fossil Tulum

© Nin Solis und Tami Christiansen

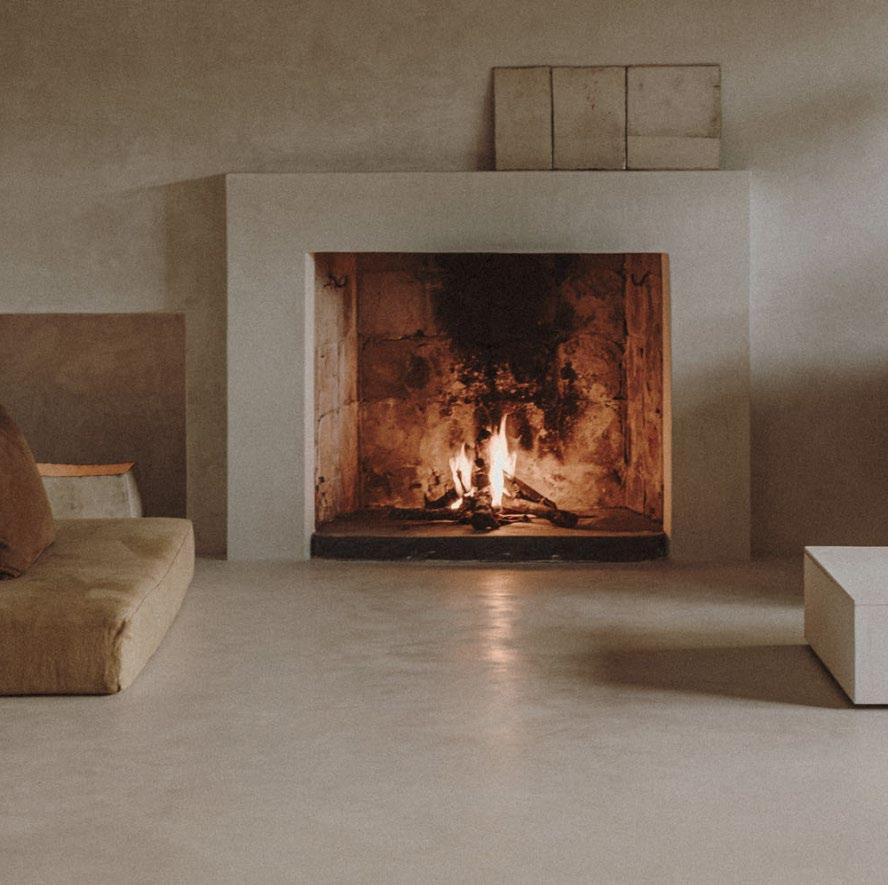

Abb. 53: Moodbild Kaminausgestaltung Potter´s House © Salva López

Abb. 54: Moodbild Kalkputz Potter´s House © Salva López

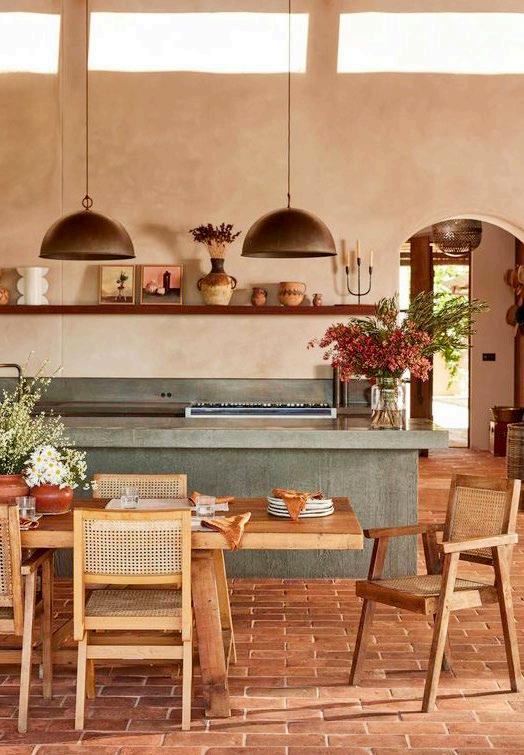

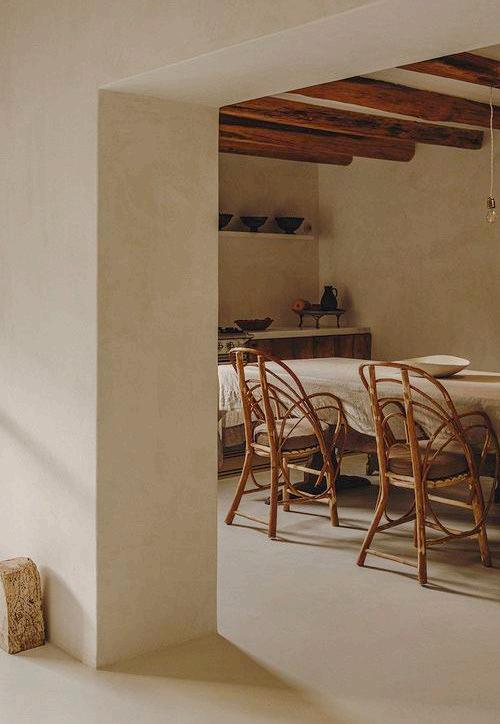

Abb. 55: Moodbild Esszimmer Potter`s House © Salva López

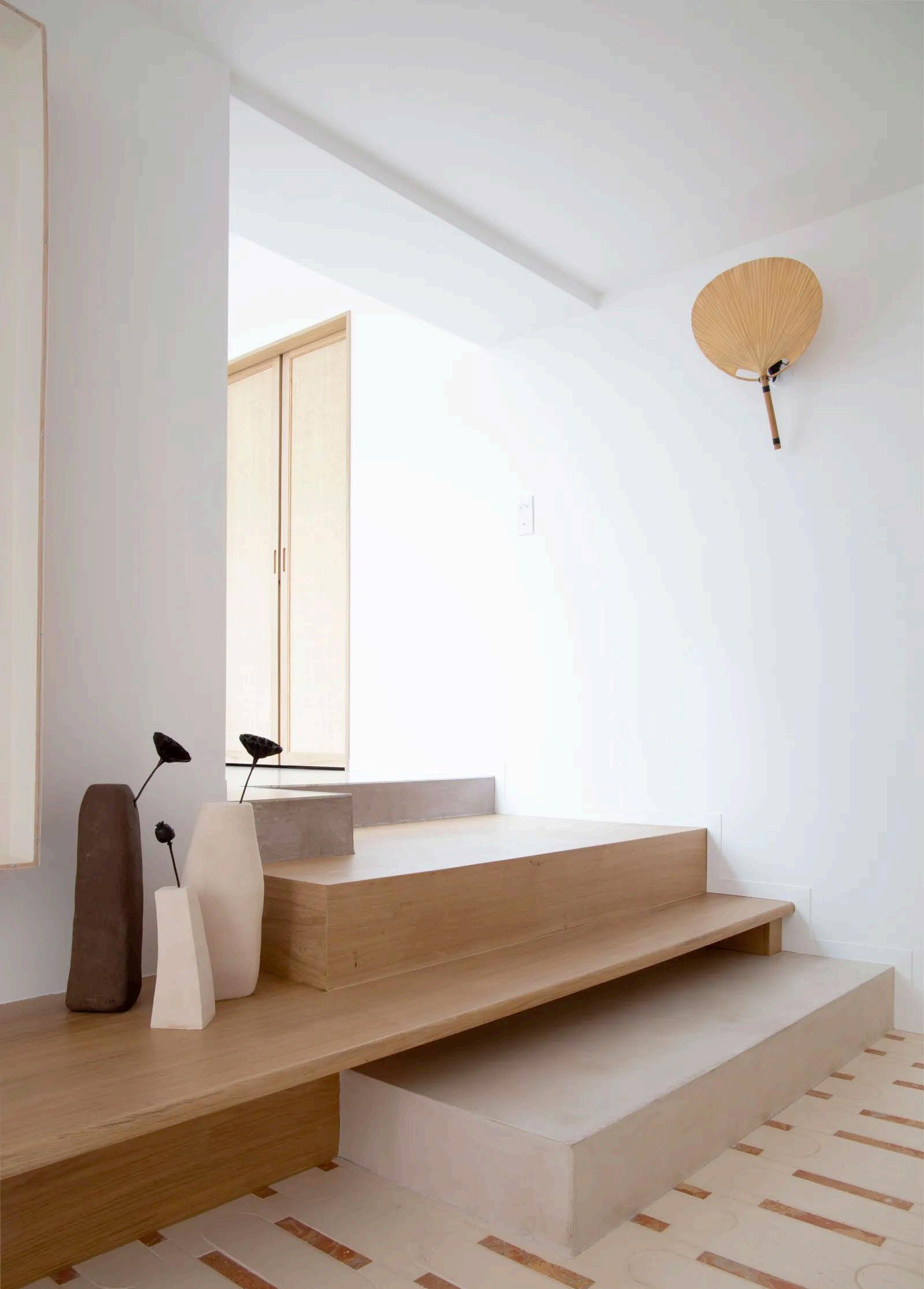

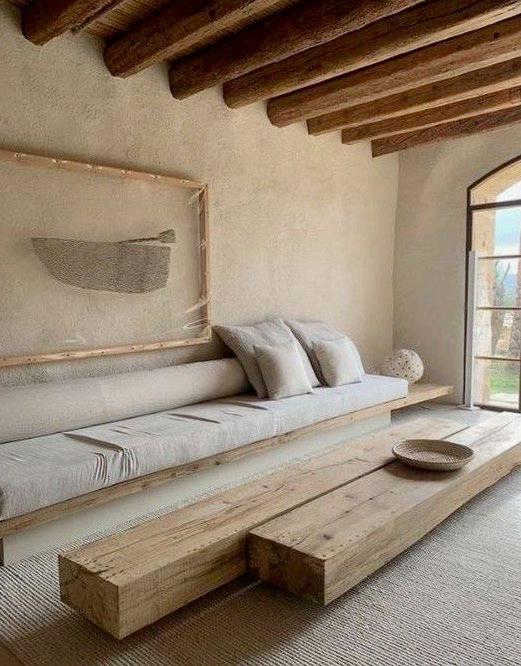

Abb. 56: Moodbild Aufenthaltsbereiche Es Raco d‘Artà © Jean-Marie del Moral

material & farbe

Die Holzbalkendecke, die in beiden Gebäuden sichtbar und in großen Teilen intakt ist, soll aufgearbeitet und ihrem natürlichen Farbton wieder angepasst werden. Alle vorhandenen Farb- und Putzschichten an Wänden, Decken und Böden werden entfernt. Chukum wird hier als Sichtoberfläche für Boden und Wandflächen genutzt. Verwendete Textilien bestehen aus Naturleinen oder Wolle und gleichen sich so an die Farbe und Textur des Chukum an. Das verwendete Holz für Möbel und Einbauten soll, wenn möglich aus Altholz bestehen und sich durch seine Alterungserscheinungen und eine dunkle Ölung an der Holzbalkendecke orientieren.

Der vorhandene Kamin wird bis auf das Nötigste zurückgebaut, ein einfaches Loch in der Wand konzentriert das Feuer auf einen Punkt. Jeder Wohnbereich der beiden Gebäude ist bereits mit einer Feuerstelle ausgestattet, die nun wieder genutzt werden soll.

mobiliar

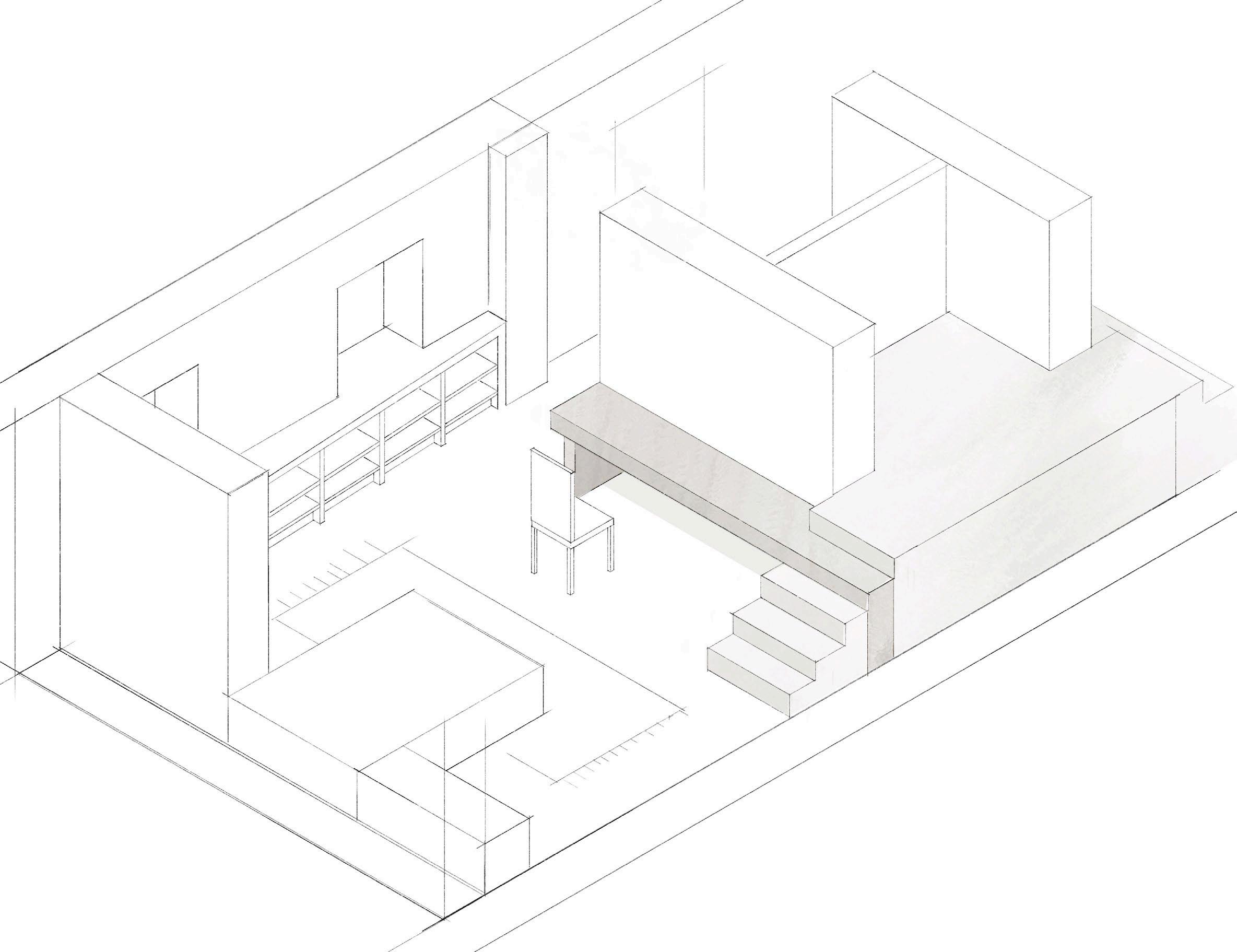

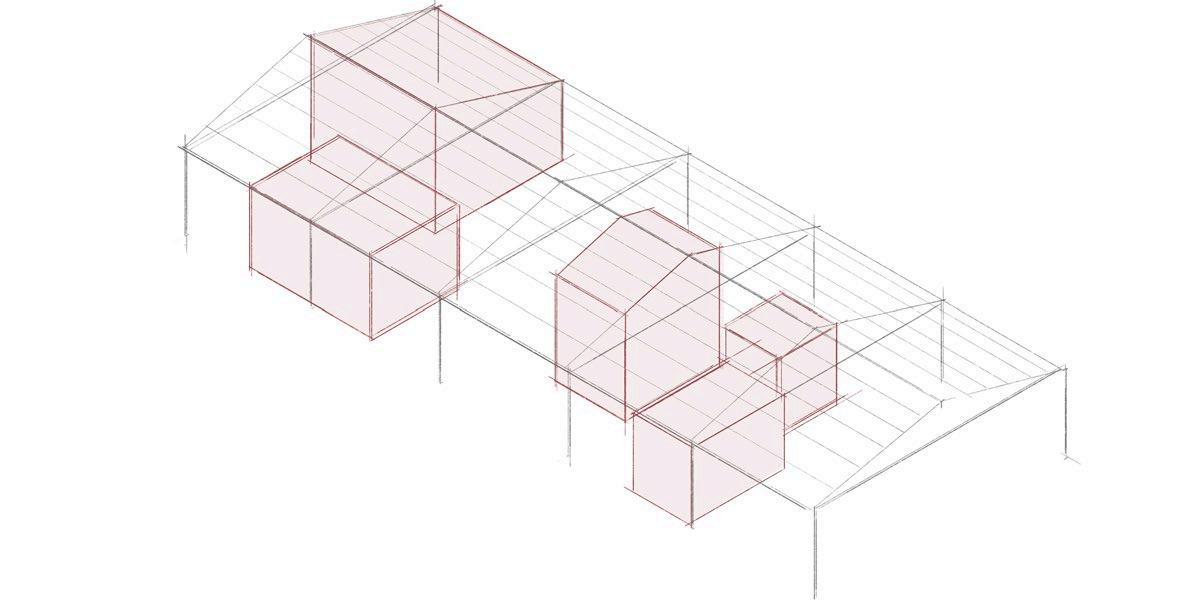

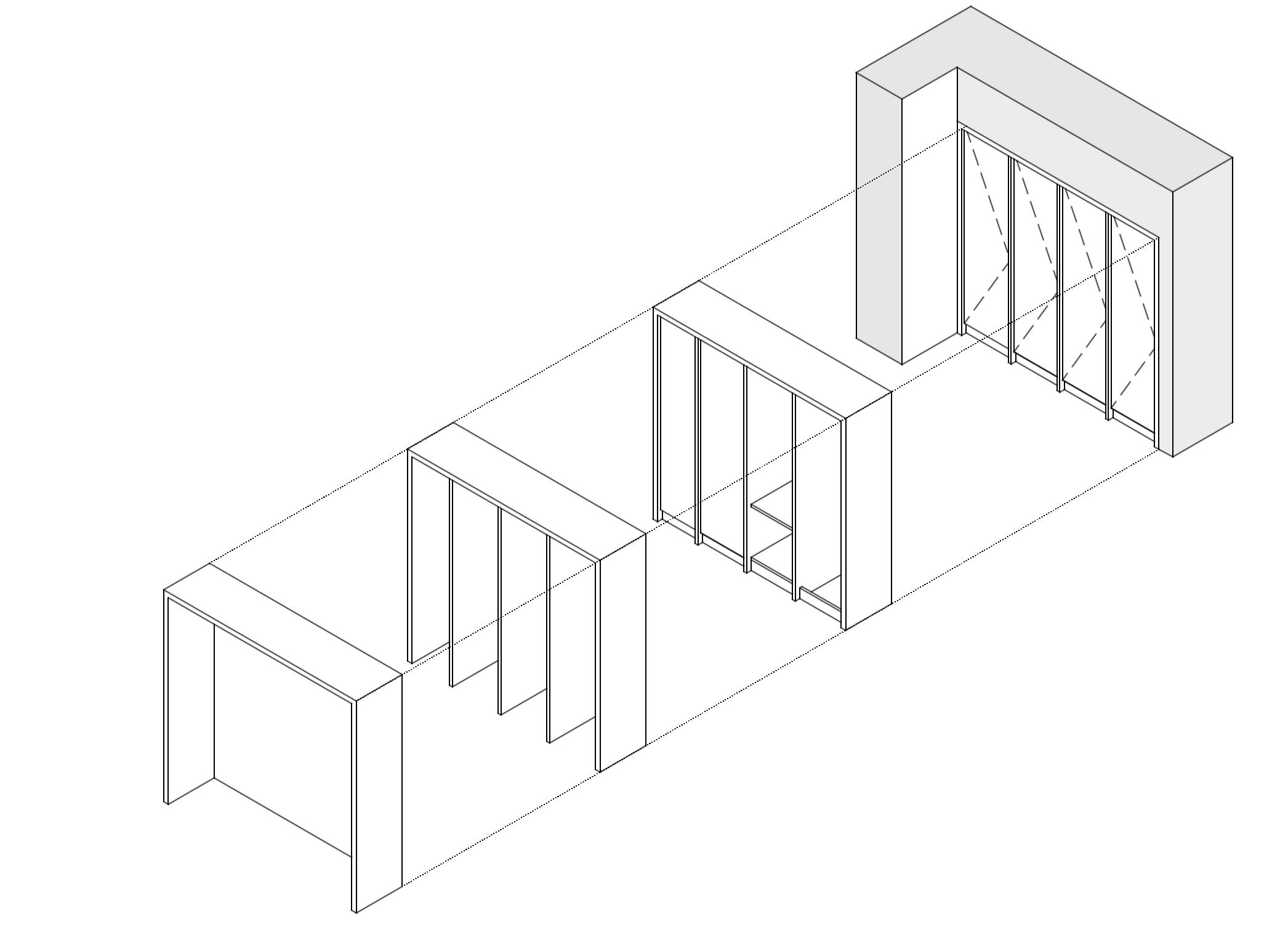

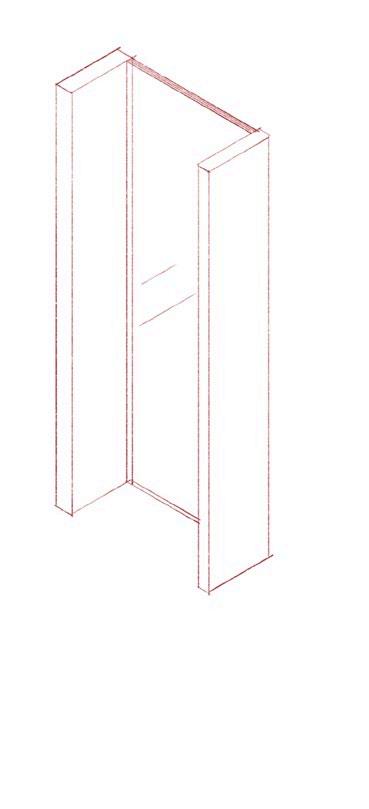

Abb. 57: Schematische Darstellung der Einbauten (eigene Abbildung)

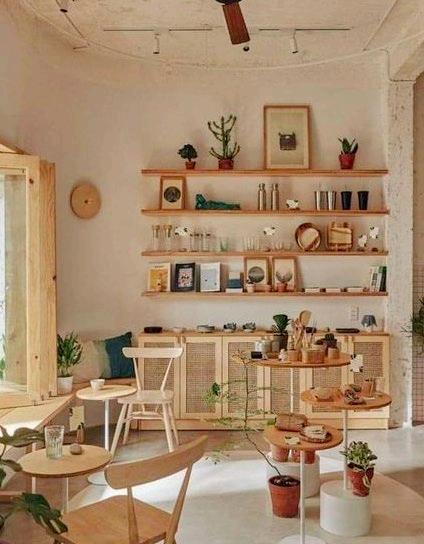

Abb. 58: Moodbild Möbelserie offene Regale The Ando Norm Architects

© Jonas Bjerre-Poulsen

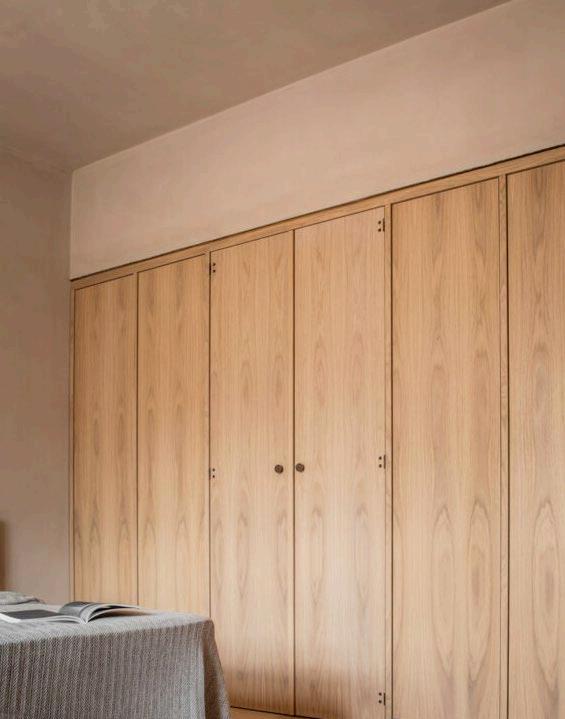

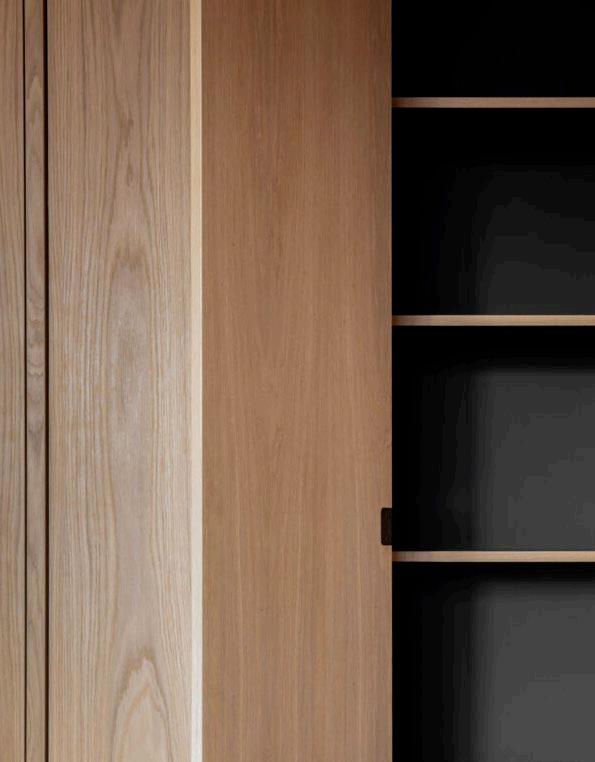

Abb. 59: Moodbild Möbelserie Kleiderschrank Norm Architects

© Jonas Bjerre-Poulsen

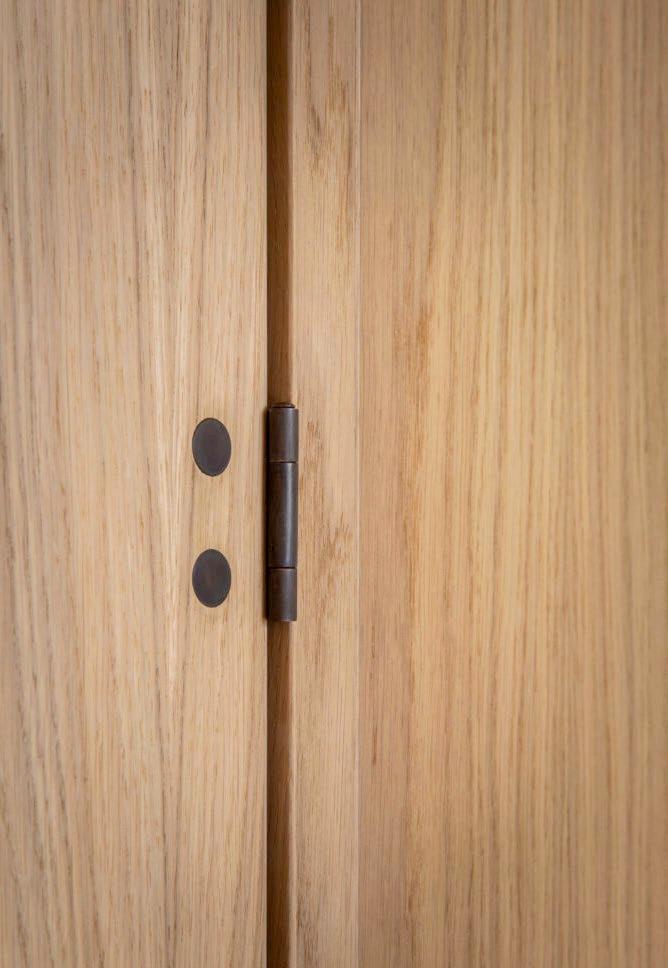

Abb. 60: Moodbild Detailaufnahme sichtbare Scharniere Norm Architects

© Jonas Bjerre-Poulsen

Abb. 61: Moodbild Einlegeböden und Rückwand Norm Architects

© Jonas Bjerre-Poulsen

Das Mobiliar in den Wohneinheiten des Bauernhauses und im Herrenhaus ist nur an einigen Stellen festgelegt. Die Einbauschränke in den Schlafzimmern und im Erschließungsgang sowie die Küchen bedürfen einer konkreten Planung nach entsprechendem Aufmaß. Die Größe und Form der Schränke in den Zimmern ergibt sich aus der Nische, die das neue Wandelement entstehen lässt.

Baulich bedingte Differenzen in der Breite werden durch ein Passstück ausgeglichen. Die Einbaumöbel im Erschließungsgang passen sich der bereits erwähnten Schräge an und reagieren auf die Öffnungen in der Außenwand. Im Erdgeschoss werden die nicht nutzbaren, rudimentären Zugänge verschlossen, aus deren Einschub heraus entwickeln sich raumhohe Schrankmodule. Die jeweils niedrigeren Zwischenelemente passen sich der Brüstungshöhe der Fensteröffnungen der Außenwand an. Diese variieren zwischen 130 und 145 cm. Für jedes dieser Einbaumöbel gilt es eine individuelle Lösung zu finden, die in ihrer Typologie den Beispielen von Norm Architects folgen.

Die Abbildungen auf der rechten Seite zeigen Ausschnitte aus dem Projekt The Ando. Die Architekten planen in ihren Projekten individuelle Lösungen ein.

Abb. 57 zeigt das Grundprinzip des Entwurfsgedanken: umlaufender Rahmen in U-Form, der die Außenform des Möbels abformt. Außerdem senkrecht stehende Schotten, die das Möbel in Segmente unterteilen. Ein zurückgesetzter Sockel und zurückgesetzte Drehtüren bzw. Einlegeböden.

Abb. 62: Isometrische Darstellung raumbildendes Küchenelement EG (eigene Abbildung)

Abb. 63: Moodbild Küchenmöbel als raumbildendes Element © blau.fi

Abb. 64: Moodbild Küchenmöbel Rasterung Forest Retreat House Norm Architects © Jonas Bjerre-Poulsen

Abb. 65: Grundrissausschnitt Küche maßstabslos (eigene Abbildung)

küche

Als Referenz für das Küchenmöbel sind die beiden auf der rechten Seite abgebildeten Projekte von Norm Architects vorgesehen. Im Forest Retreat House entwarfen die Architekten eine Möbelserie, die in der firmeneigenen Tischlerei verwirklicht werden. Das Möbel ist stark gerastert, sowohl die Vertikalen als auch die Horizontalen stehen hervor und strukturieren das Möbel in seine einzelnen Elemente. Ein zurückgesetzter Sockel verbindet das Möbel mit dem Boden.

Ein umlaufender Rahmen definiert die Gesamtbreite und Höhe des Objekts und faltet sich in die vorhandenen Räume hinein. Alle Bauteile, sowie die sichtbaren Rückwände werden aus dem gleichen Material gefertigt. Abb.62 zeigt beispielhaft eine Einbauvariante im Erdgeschoss des Bauernhauses. Alle weiteren Küchen orientieren sich anhand dessen.

badezimmer

Die Nassbereiche werden in allen drei Wohneinheiten ähnlich ausgeführt und an die unterschiedlichen Gegebenheiten angepasst. Die Holzbalkendecke bleibt in allen Räumen sichtbar und dominiert farblich den Raum, alle anderen Elemente nehmen sich dezent zurück. Die Nähe zum Fluss und die starke Verbindung zum Wasser inspirierten mich dazu ein lokal oft genutztes Material wiedereinzusetzen.

Flusskiesel finden in vielen traditionellen Höfen und Wohnungen Anwendung, da diese leicht zu reinigen sind und in der Wärme des Sommers zu einem angenehmen Klima beitragen. Flusskiesel ermöglichen eine große Fläche fugenlos zu belegen und sind hoch beanspruchbar. Stark beanspruchte Flächen, wie die Erschließungswege, die Küchen und der Nassbereich bieten sich daher für diesen Belag an. Eine bodengleiche Dusche ermöglicht die Einheitlichkeit des Materials.

Alle Wandflächen und Oberflächen werden mit Chukum belegt und bilden somit eine wasserdichte Schutzschicht. Armaturen werden in Kupfer ausgeführt, eine Referenz an die ehemals vorherrschenden Wasser- und Heizleitungen aus Kupfer.

Abb. 66: Moodbild Nassbereiche mit Flusskieseln BV Can Berri © True Ibiza

Abb. 67: Moodboard Material und Ausstattung der Nassbereiche (eigene Abbildung)

altholz Balkendecke chukum

spritzschutz reed Glas

Flusskiesel

Armaturen Kupfer

Abb. 68: Isometrische Darstellung Verbindung Schreibtisch im Kinderzimmer 2.OG (eigene Abbildung)

Abb. 69: Moodbild Ausarbeitung der Treppenstufe hin zur hölzernen Oberfläche © La Maison d‘art Amelie

Abb. 70: Moodbild Ausarbeitung Treppe als vorgesetztes Element © Heju Studio

Abb. 71: Grundrissausschnitt maßstabslos 2. OG (eigene Abbildung)

kinderzimmer

Im zweiten Obergeschoss des Herrenhauses war auf den Bestandsfotos ein Zwischengeschoss erkennbar. Dieses konnte über einige wenige Stufen und einen Bretterverschlag im Flur erreicht werden und befand sich ausschließlich über dem Treppenraum.

Da im zweiten Obergeschoss die Kinderzimmer verortet sind, bat sich die Möglichkeit diesen ungenutzten Raum als Verbindungstunnel zwischen den beiden Räumen auszuarbeiten.

Dazu wird ein Teil der Wand geöffnet und einige wenige Stufen errichtet, um auf das einen Meter höhere Plateau zu gelangen. Hier findet sich ein gemeinsam nutzbarer Bereich für die Kinder, der zur Südfassade mit einer kleinen Sichtluke ausgestattet ist. Aus diesem Möbel heraus entwickelt sich ein Tisch, der sich jeweils im anderen Zimmer gespiegelt fortführt.

Abb. 72: Übersichtsplan Gebäude (eigene Abbildung)

Abb. 73: Ansichten Stall skizzenhafte Darstellung (eigene Abbildung)

wohneinheiten 04 - 06 | gemeinschaftsküche | werkstatt

Der ehemalige Stall ist Teil des historischen Ensembles, weist aber auch durch das Vorkommen von BetonFertigbauteilen Anpassungen aus der späteren Historie des Hofes auf. Besonders ist die Ausrichtung in einem leicht geneigten Winkel in Richtung der Aia. Diese besondere Ausrichtung und die Tatsache, dass der Stall von allen anderen Gebäudeteilen eingesehen werden kann und er im Zentrum aller Zugangs- und Laufwege steht, veranlassten mich hier den Dreh- und Angelpunkt des Gemeinschaftslebens auf dem Hof zu positionieren.

Im Erdgeschoss befanden sich die Ställe der Kühe, der Raum war stützenfrei und verfügte über einen Zugang. Dieser Zugang bleibt erhalten und verbindet die beiden Themen der Werkstatt und der Gemeinschaftsküche miteinander. Über einen weiteren Nebenzugang gelangt man in den Fahrradabstellplatz. Ein Befahren des Grundstücks mit dem Auto ist nicht vorgesehen. Der Fahrradraum ist direkt verbunden mit der Werkstatt, in der an eigenen Projekten gearbeitet werden kann, eine Ausweitung des Arbeitsplatzes in den überdachten Außenraum ist über ein zweiflügeliges Tor möglich.

Der Gemeinschaftsbereich ist sowohl über den Haupteingang als auch über die Zugänge der Aia und die neu hinzugefügte Öffnung Richtung der Felder im Norden betretbar. So entsteht eine freie Bewegungs- und Nutzungsfläche, die den Außenraum und den dazwischen liegenden Schwellenraum natürlich miteinschließt.

Die Gemeinschaftsküche und die dazugehörigen Gemeinschaftsräume stehen zur freien Verfügung. Hier kann gemeinsam gekocht und gegessen werden, Gäste eingeladen und Veranstaltungen abgehalten werden.

Im ersten Obergeschoss befinden sich drei Wohneinheiten mit Loft-Charakter. Ihre Erschließung erfolgt ebenso von außen über den sich an der Stirnseite befindlichen Dorfplatz 2.0. Eine zusätzliche Ausführung der Arkadengänge ist in diesem Fall hinfällig, da die vorgeschaltete Stützenreihe der Überdachung diese Funktion bereits übernimmt. Siehe Abb. 73.

Ansicht west

Ansicht nord

Ansicht ost

Ansicht süd

Abb. 74: Grundriss EG Stall maßstabslos (eigene Abbildung)

Abb. 75: Grundriss 1.OG Stall maßstabslos (eigene Abbildung)

1.og grundriss maßstabslos

2.og grundriss

maßstabslos

Abb. 76: Grundriss 2.OG Stall maßstabslos (eigene Abbildung)

Abb. 77: Dachaufsicht Stall maßstabslos (eigene Abbildung)

dachaufsicht maßstabslos

Abb. 78: Moodbild Gemeinschaftsküche © Benito Martin

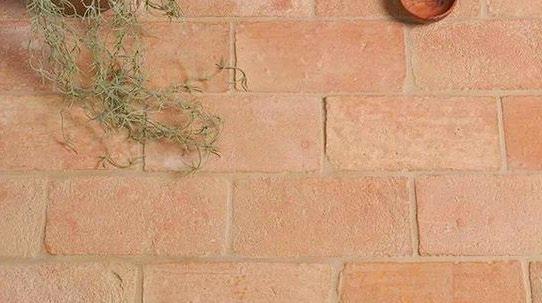

Abb. 79: Moodbild Bodenbelag Ca´Pietra Terracotta © Tiles and Stone

Abb. 80: Moodbild Licht und Schatten durch Filterschicht im Außenbereich

Casa Mares © José Hevia

Abb. 81: Moodbild Gemeinschaftsbereich Sitzfenster Moc Little Farm © Phú Đào

Abb. 82: Moodbild Gemeinschaftsbereich Sitzgruppen

Moc Little Farm © Phú Đào

gemeinschaftsräume

Die Gemeinschaftsküche wird mit zwei Küchen ausgestattet, um auch größere Gruppen bekochen zu können. In der Mitte befindet sich eine Kochinsel, die als Monolith im Raum steht. Die Abbildungen 78 und 81 zeigen ein mögliches Material- und Farbkonzept. Der gesamte Bodenbelag besteht aus Terracottafliesen in Fischgrätoptik und zoniert die Gemeinschaftsbereiche. Es gibt einen zusätzlichen Lagerraum für Nahrungsmittel, Töpfe, Geschirr, Tischdecken und ähnliches.

Im Hauptraum Richtung Aia werden drei große Tafeln platziert, an denen gemeinsam gegessen werden kann. An den Fensterseiten Richtung Feld befinden sich kleinere Tischgruppen, die sich in den Außenbereich verlagern. In den sonnigen Monaten kann man Feierlichkeiten in den überdachten Außenraum übertragen und die Zeit im Freien verbringen.

Die vorgestellten Paneele lassen sich achsmittig drehen und bieten bei Bedarf Schallschutz für die umgebenden Wohneinheiten, sowie Witterungsschutz. Die eingefügte Ornamentik orientiert sich hierbei in stilisierter Form an dem Lüftungsmauerwerk. Siehe Modellfotos. (Kapitel 04)

Abb. 83: Moodbild Bodenbelag Werkstatt © Tiles and Stone

Abb. 84: Moodbild Inspiration Werkstatt von Nicholas Shurey

© Kim Holtermand

Abb. 85: Arbeitsflächen aus Sperrholz Lofi Studio © Kristof Vrancken

Abb. 86: Moodbild Arbeitstisch und Workspace Lofi Studio © Kristof Vrancken

werkstatt | lager

Teil der Gemeinschaftsbereiche sind eine Werkstatt und ein damit verbundener Lagerraum. Hier können die Bewohner an eigenen Projekten arbeiten, Reparaturen vornehmen und haben somit die Möglichkeit sich handwerklich zu betätigen. Da die Cascina ein Ort ist, an dem das Handwerk von großer Bedeutung war, liegt es Nahe dieses Element zu integrieren.

Handwerkliche Betätigung bedeutet Eigenständigkeit und Unabhängigkeit aber auch Austausch und Hilfeleistung. Eine Grundausstattung an Arbeitsmitteln und Werkzeugen ermöglicht kreatives Arbeiten. In offenen Regalen können Mal-Utensilien, Leinwände, Ölfarbe oder Werkstücke gelagert werden. Auch die Integration einer kleinen Töpferwerkstatt ist denkbar.

wohneinheiten

Abb. 87: Isometrische Darstellung Nasszellen-Modul (eigene Abbildung)

Abb. 88: Moodbild Spindeltreppe Studio Okami © Olmo Peters

Abb. 89: Moodbild Dachöffnungen Studio Spellmann © Read McKendree

Abb. 90: Moodbild offene Galerie Riverside Tower by Studio Okami © Matthijs van der Burgt

Im ehemaligen Heulager des Stalls finden drei Wohneinheiten Platz, diese sind jeweils zweigeschossig auszuführen. Die Schlafzimmer befinden sich somit im zweiten Obergeschoss und sind über eine Spindeltreppe mit Galerie zu erreichen. Die beiden kleineren Wohneinheiten bieten ca. 50 qm Wohnfläche und sind für ein bis zwei Personen ausgelegt. Die größere Wohneinheit beansprucht die doppelte Grundfläche und bietet somit Platz für 4-5 Personen. Jede der Wohneinheiten verfügt über ein Badezimmer mit bodengleicher Dusche, sowie WC und Anschlüsse für Waschmaschinen. In den beiden kleineren Appartements beinhaltet das eingesetzte WC-Modul ebenfalls ein Küchenelement mit Kücheninsel und Theke. Der Wohn- und Aufenthaltsbereich der Wohneinheiten ist zweigeschossig und gibt den Blick auf die Deckenkonstruktion aus Beton und Ziegel frei. Der Betonrohboden bleibt erhalten und sichtbar. In den Schlafzimmern im zweiten Obergeschoss werden teilweise die Zwischensegmente des Daches herausgenommen und mit Dachflächenfenstern ersetzt, um die notwendige Belichtung herzustellen.

Abb. 91: Moodboard Material Farbe und Oberfläche Loftwohnungen (oben) Nasszellen-Modul (unten) (eigene Abbildung)

material und farbe

Die Bestandsmaterialien und Oberflächen sollen so gut wie möglich erhalten bleiben. Die Stützen verbleiben in Sichtmauerwerk, der Boden als Sichtbeton. Die Spindeltreppe samt Podest ist ähnlich der Spindeltreppe im BV RiversideTower von Okami Studio auszuführen und den Gegebenheiten anzupassen.

Die Konstruktion erfolgt losgelöst von den Bestandswänden. Notwendige Unterzüge für den Aufbau des zweiten Obergeschosses erfolgen als sichtbare Stahlträger und werden ebenso wie die Spindeltreppe und Galerie im selben Farbton lackiert. Dieser Farbton richtet sich nach dem im Folgenden erwähnten Lavagestein und ist vorab daran anzugleichen.

Das Badezimmer steht als eingesetztes Volumen im harten Kontrast zum Bestandsgebäude. Alle Oberflächen werden in versiegeltem Kalkputz naturfarben ausgeführt. Die Versiegelung verhindert das Eindringen von Wasser im Nassbereich. Armaturen, Kleiderhaken und ähnliche Utensilien werden hier ebenfalls in Kupfer ausgeführt. Die Oberfläche des Waschtischs erfolgt aus Lavastein der Firma „Made a Mano“ in der Farbe ossido burgundy oss57.

Das Vulkangestein stammt vom Ätna aus Sizilien. Lavastein ist der einzige Naturstein, der glasiert und gebrannt werden kann. Er ist sehr robust und lange haltbar. „Made a Mano“ ist zwar eine dänische Firma, produziert allerdings mit Hilfe von Kunsthandwerkern in Italien und repräsentiert deren langjährige Erfahrung.6 Das Lärchenholz findet sich in den Fassadenelementen wieder und sorgt durch die Lichtreflexion für eine warme Atmosphäre. Gleichzeitig findet dieses Holz eine Verwendung bei der Herstellung des Waschtisches. 6 Vgl. „Made a Mano“.

stahl spindeltreppe

dachuntersicht ziegel und beton

sichtbeton bestand aufputzleitungen kupfer

sichtmauerwerk stützen

unterzüge stützen

lavastein

kalkputz versiegelt

kupfer armaturen

Lärchenholz

Abb. 92: Übersichtsplan Gebäude (eigene Abbildung)

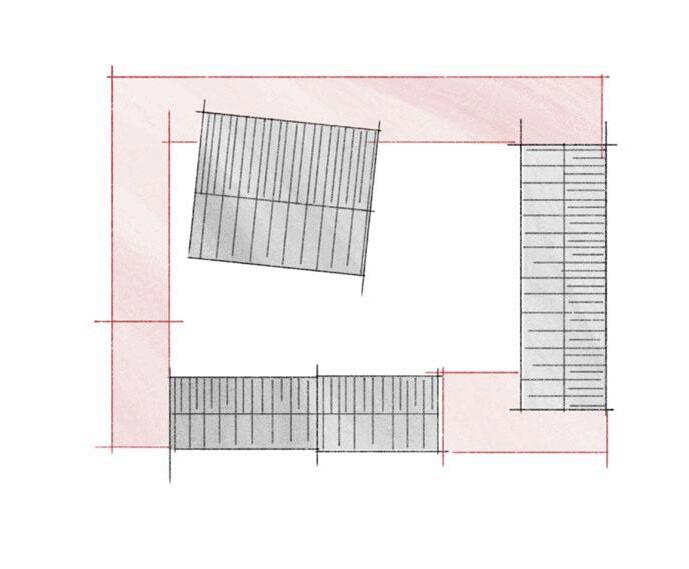

Abb. 93: Schematische Darstellung Bestand | nutzbare Grundkonstruktion Einschub von Wohnmodulen in Hülle | Bestand mit Ergänzung

(eigene Abbildung)

schweinestall

wohneinheit 09 | spielwürfel | orangerie

Das ehemalige Gebäude des Schweinestalls stellt eine Besonderheit im Ensemble des Hofes dar. Seine Konstruktion besteht aus einem Stahlskelett mit Polonceau-Trägern als Dachbinder. Diese Konstruktion soll erhalten bleiben, da sie typisch für Hallenkonstruktionen ist und an die ehemalige Nutzung erinnert. Ein Großteil der Bestandswände und Öffnungen ist erhalten und soll mit entsprechender Innendämmung an die neue Nutzung angepasst werden.

Der ehemalige Schweinestall besteht aus 5 Segmenten, wobei das südlichste Segment bereits vollständig den Witterungsbedingungen ausgesetzt war und die Außenwände nicht mehr vorhanden sind. Somit ergibt sich eine klare Teilung in der Nutzung: 3 von 5 Segmenten, welche am besten erhalten sind, werden zu einer Wohneinheit mit ca. 130 qm umgenutzt. Die stützenlose Halle wird durch einzelne, eingeschobene Raummodule ergänzt. Zwei Schlafzimmermodule und ein Badmodul werden innerhalb des Volumens der Halle platziert und formen die Dachform nach. Ihre Positionierung erfolgt versetzt zueinander, so dass in den Leerräumen ein offener Grundriss für die öffentlichen Räume entstehen kann. In den Überschneidungsflächen der Segmente weichen die eingesetzten Module der Dachkonstruktion aus, so dass sich unterschiedliche Formen und Höhen bilden.

In dem angrenzenden Element befinden sich die Spielwürfel. Ein Ort speziell ausgelegt für Kinder, die hier gemeinsam ihre Zeit verbringen können und an dem es möglich ist eine Betreuungssituation zu schaffen, ohne jedoch den Standard einer Kindertagesstätte erreichen zu wollen.

Das letzte bereits abgebrochene Segment bleibt durch seine Beschaffenheit dem Außenbereich zugeordnet. Das Segment wird nach Süden verlängert, um ein in Länge und Breite identisches Element zu kreieren. In seinen Dimensionen zitiert dieser Anschluss an die Bruchkante des Bestandsgebäudes, die des Dorfplatzes.

ansicht süd

ansicht ost

Abb. 94: Ansichten ehem. Schweinestall skizzenhafte Darstellung (eigene Abbildung)

Abb. 95: Grundriss EG Schweinestall maßstabslos (eigene Abbildung)

eg grundriss maßstabslos

Abb. 96: Grundriss 1. OG Schweinestall maßstabslos (eigene Abbildung)

Abb. 97: Dachaufsicht Schweinestall mit Orangerie maßstabslos (eigene Abbildung)

dachaufsicht

maßstabslos

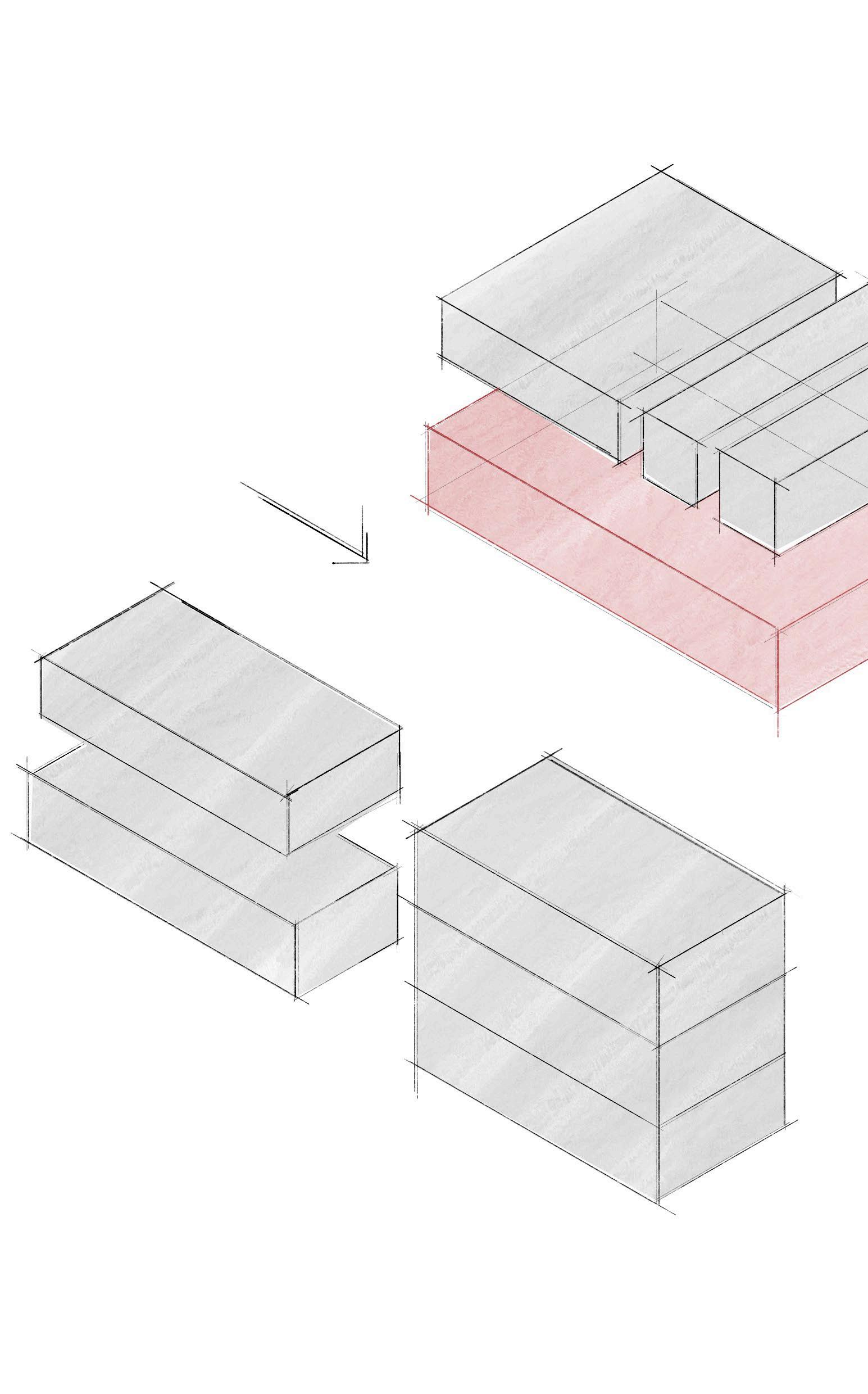

Abb. 98: Schematische Darstellung der Spielwürfel im Raum (eigene Abbildung)

Abb. 99: Gespannte Tücher dienen zur Verdunklung Kennerly Architecture & Planning © Thomas Heinser

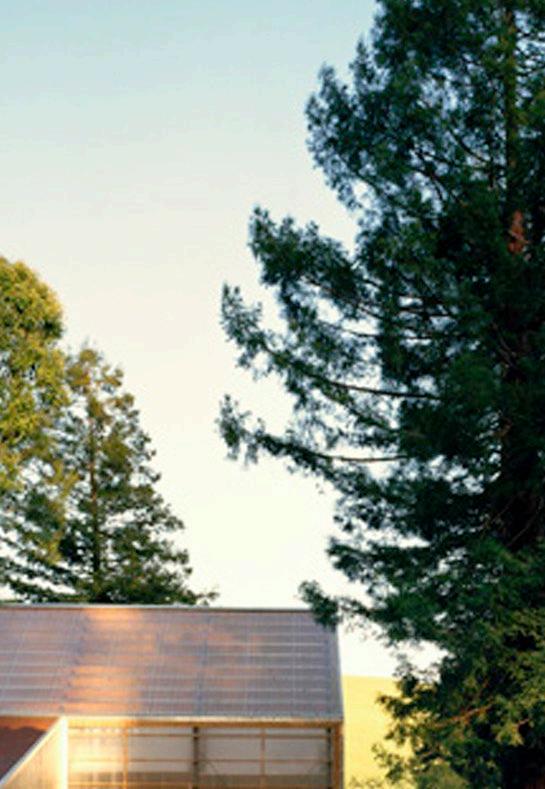

Abb. 100: Abdeckung der Dachfläche mit doppellagigen Polycarbonat Platten

Kennerly Architecture & Planning © Thomas Heinser

Inspiriert sind die Spielwürfel von einem Lernspiel für Geometrie. Es geht um die geometrischen Körper des Würfels, des Quaders, Pyramide, Zylinder, des Kegels und der Kugel, deren zweidimensionale Entsprechung findet sich in Ausschnitten auf der Oberfläche wieder. Zwei Würfel werden in das leere Segment gestellt und über eine Brücke miteinander verbunden. Ausschnitte der verschiedenen Formen bilden Eingänge und Öffnungen. Über ein Loch kann man vom Unterboden in den Würfel gelangen und an seinen Seiten hinauf auf die oberste Etage klettern. Ein Fangnetz lässt die Kinder über dem Boden schweben.

Die nach Osten gerichtete Dachseite wird in diesem Segment nicht mit Ziegeln bedeckt, sondern mit einer transluzenten Schicht abgedeckt. So haben die Kinder, wenn das Wetter ihnen nicht erlaubt auf den Feldern zu spielen, direkten Kontakt zum Außenraum. Lichteinstrahlung ist erlebbar und kann bei Bedarf über ein gespanntes Tuch reduziert werden.

Wie in der Konzeptarbeit in Kapitel 07 Lebensraum beschrieben haben viele Frauen offenkundig mit Schwierigkeiten zu rechnen sich als „arbeitende Mutter“ in der Gesellschaft einzufinden. Die nachbarschaftlichen Verbindungen innerhalb der Gemeinde können somit strukturell unterstützen, Familien entlasten und anderen die Möglichkeit geben sich im nachbarschaftlichen Netzwerk zu engagieren.

kapitel vier das modell

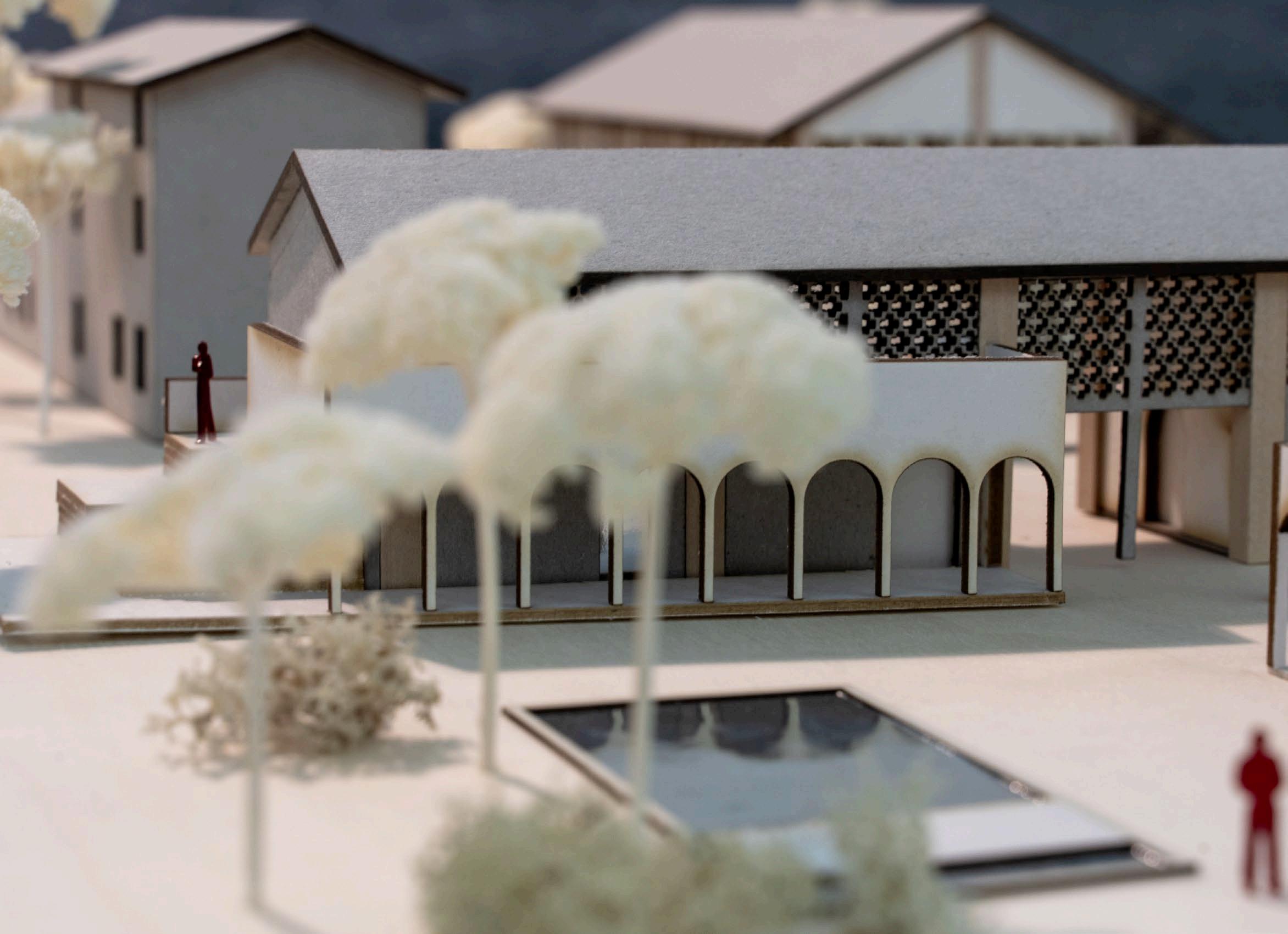

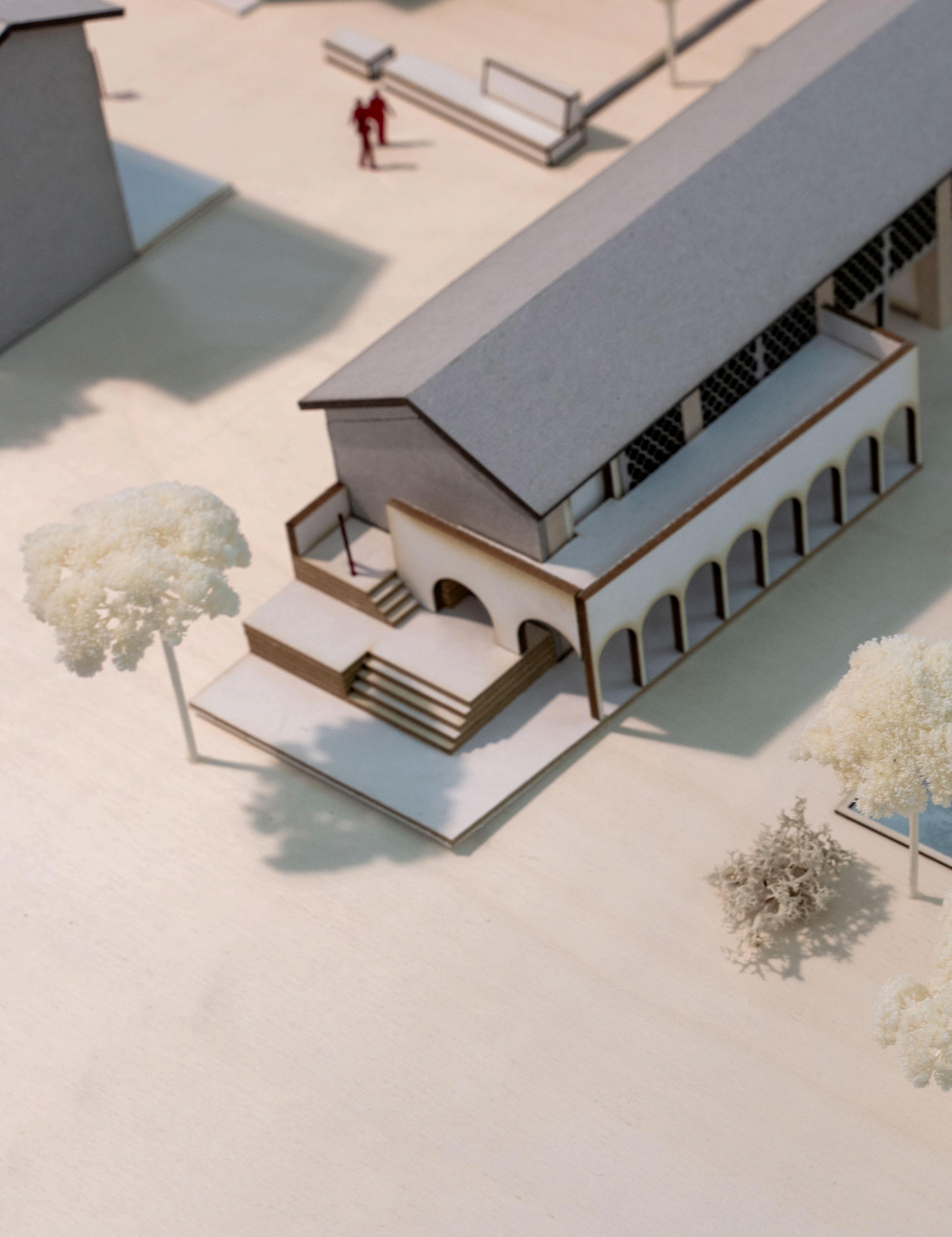

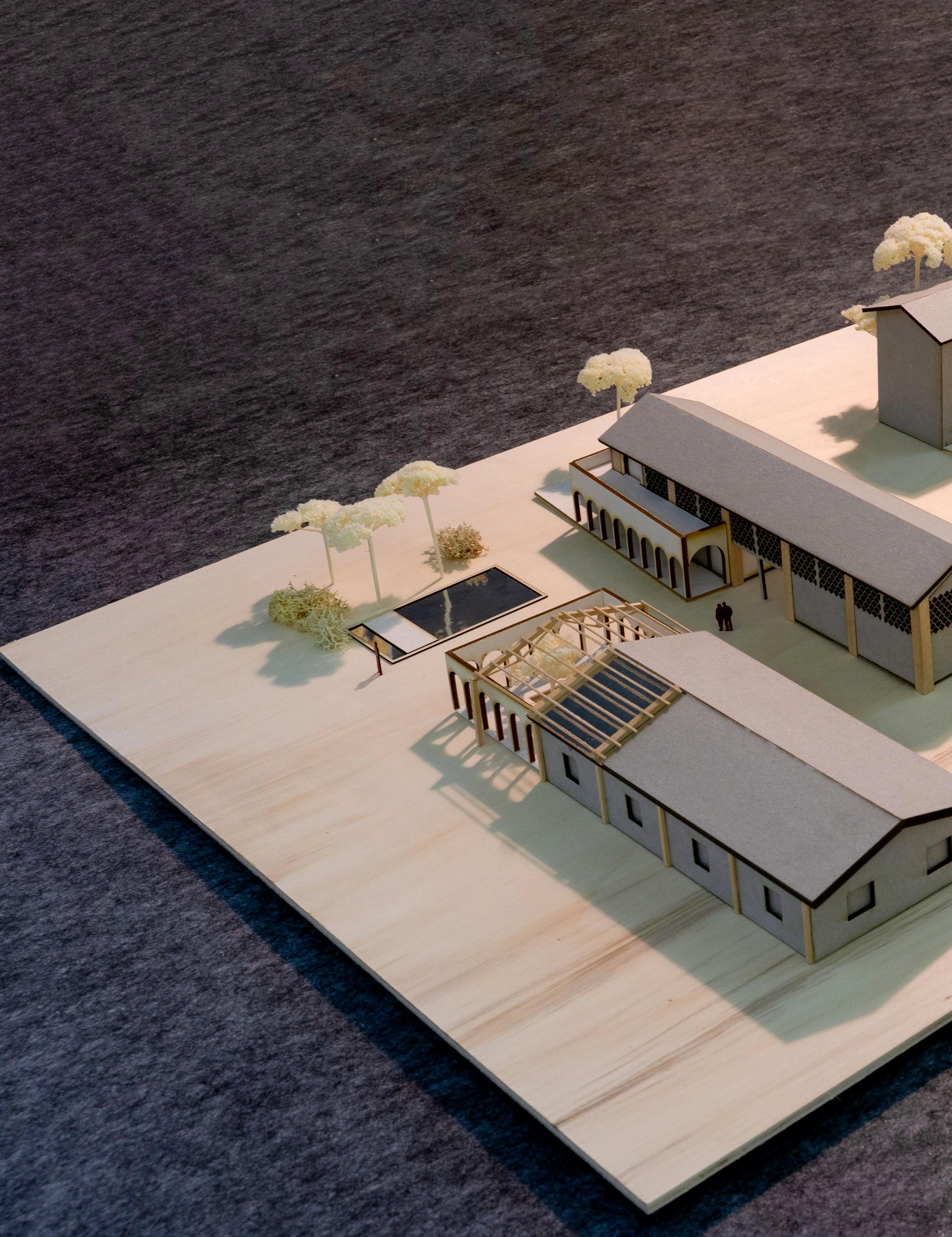

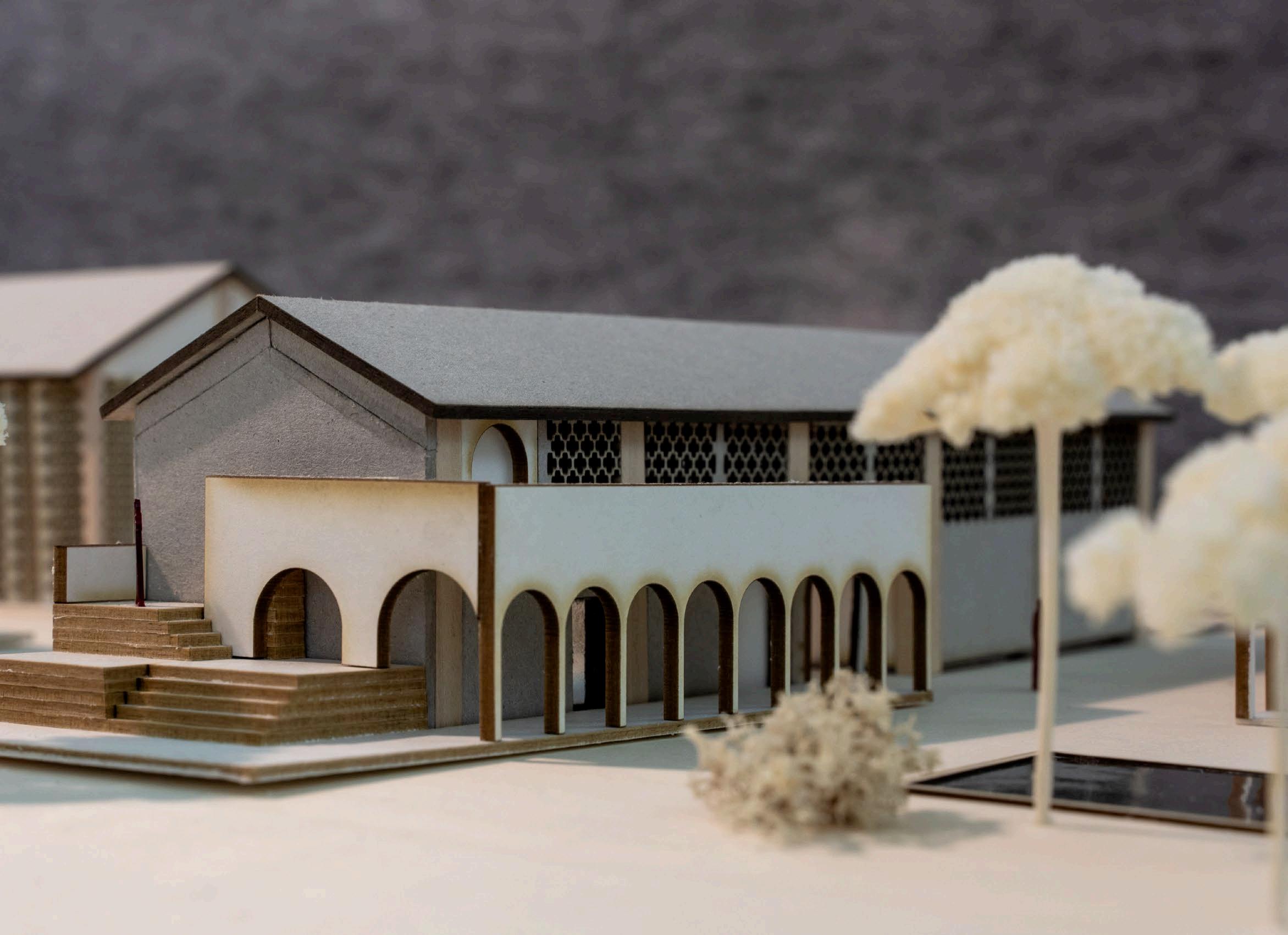

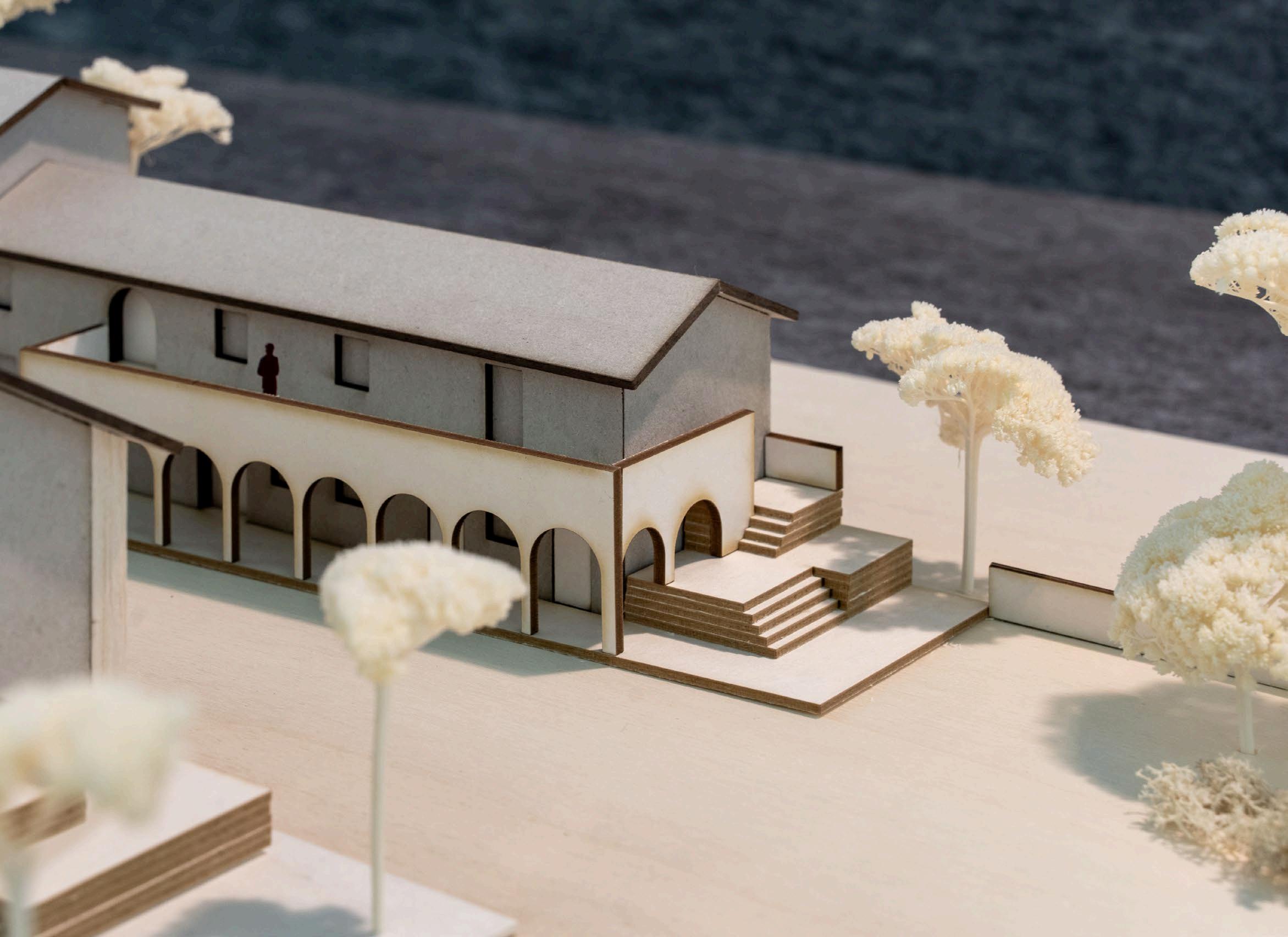

modellfotos

Das Modell zeigt alle baulichen Anlagen und Außenanlagen im Maßstab 1:100. Ein Modell bietet mir die Möglichkeit alle Komponenten und Anpassungen, die ich vorgenommen habe, physisch zu erleben. In dieser abstrakten dreidimensionalen Darstellung kann der Betrachter das Zusammenspiel der Elemente und Gebäudeteile entdecken. Mir persönlich bietet es den größeren Mehrwert in der Darstellung eines Entwurfes, als ein digitales Modell.

Dieses Modell zeigt durch unterschiedliche Materialität und Ausführung das Zusammenspiel zwischen Alt und Neu. Bestandsgebäude wurden in Graupappe ausgeführt. Bestandsöffnungen zeigen sich lediglich als Rücksprung in der Fassade, während neu hinzugefügte Öffnungen die Fassade durchdringen und eine vereinfachte Verglasung erhalten. Neu eingesetzte bzw. hinzugefügte Elemente wurden aus KROMA® gefertigt. Die hellbeige Farbgebung des Modellbaumaterials unterscheidet sich deutlich von den Bestandsgebäuden und referenziert die Originalmaterialien Chukum und Lärchenholz.

Die Tragstrukturen der Bestandsgebäude wurden mit Hilfe von Leisten aus Balsa- bzw. Lindenholz gefertigt, da diese kaum Maserung aufweisen und so die Struktur der Gebäude dezent visualisieren.

Das Modell befindet sich auf einer Trägerplatte aus Pappelsperrholz, welches durch seine Maserung und Linierung das umgebende Grundstück widerspiegelt.

kapitel fünf fazit

wettbewerb vs . ba

Da ich selbst nicht an dem offiziellen Wettbewerb teilnehmen konnte, folgt hier nun ein kurzer Vergleich zwischen der Bearbeitung des Wettbewerbs als solchen und der Bearbeitung innerhalb einer Bachelorarbeit.

„The challenge of this competition was to define new ways of living in the Italian countryside through the adaptive reuse of a traditional “Cascina”. The main goal was to transform this historical complex into contemporary homes immersed in the landscape. Participants were therefore encouraged to imagine a complete renovation of the disused farmhouse with the ambition of enhancing its most characteristic features.

The winning proposals successfully re-established connections between the existing structures using various design techniques. Some emphasised the significance of the traditional open space known as the “Aia,” highlighting its role as a core for social interaction and cohesion, while others integrated landscape and circulation elements to facilitate a more fluid relationship between the various buildings.

Attention to details and the subtle incorporation of contemporary materials were common features in most of the award-winning submissions. Furthermore, some designs demonstrated creative experimentation by combining common functions and activities tailored to potential new residents.

TerraViva thanks all the competitors for participating in Rural Housing!“71

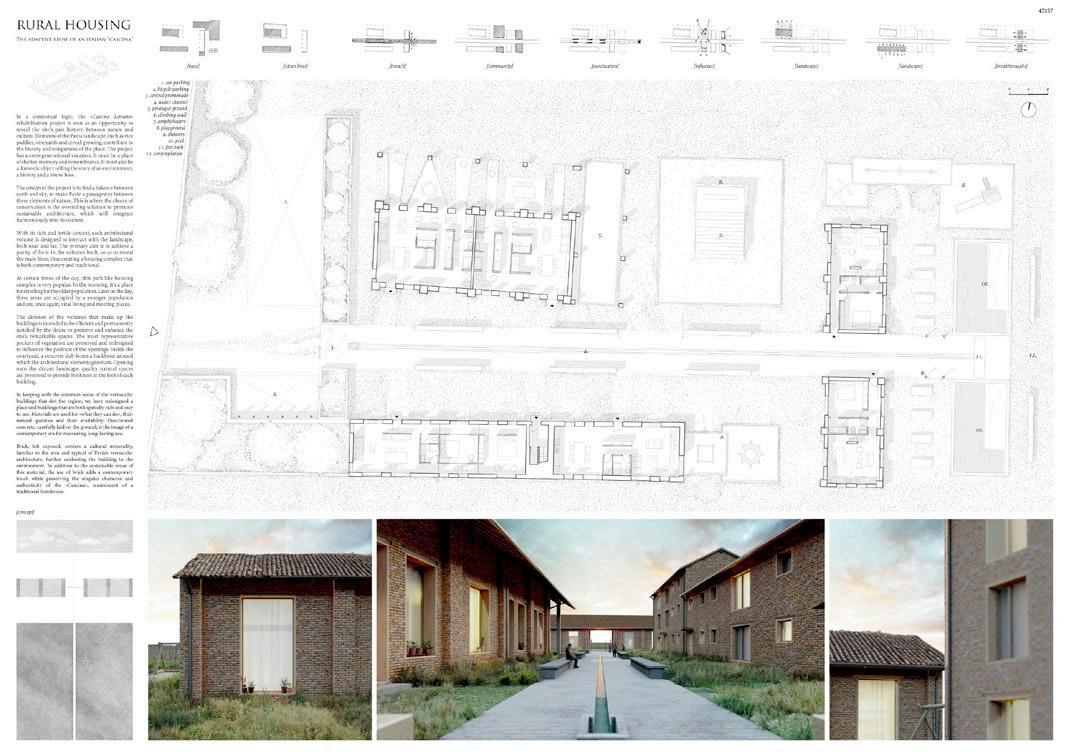

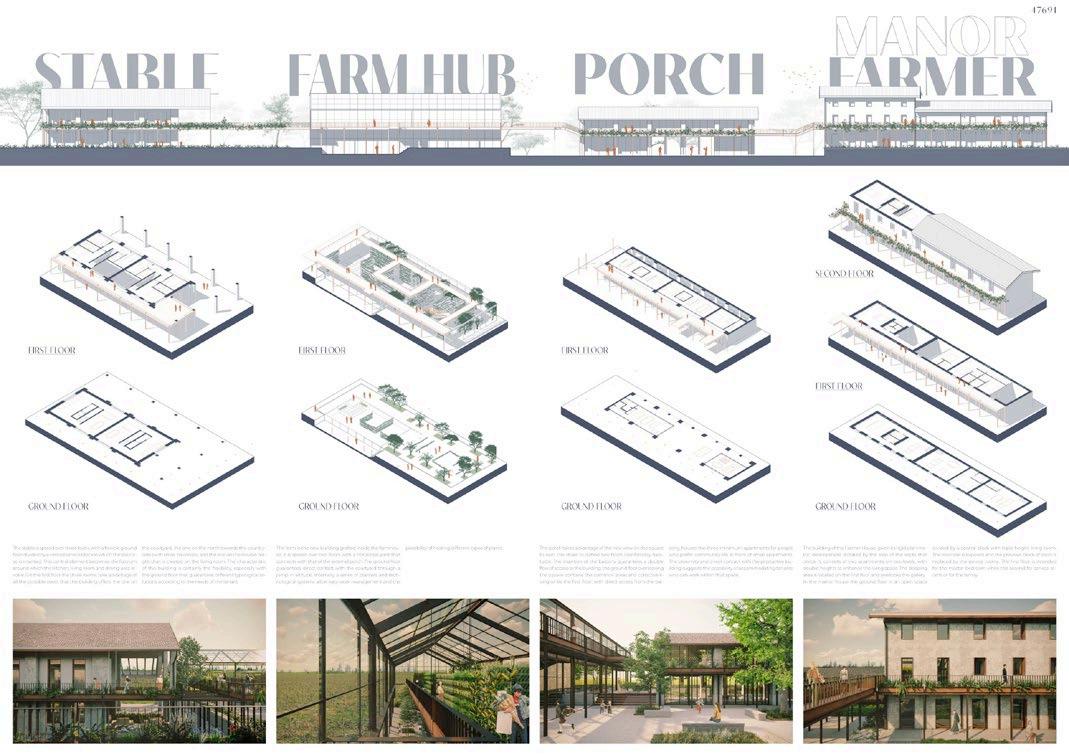

1. Platz Corrado Kay Hwa Severino, Luca Quadro, Jacopo Leccia, Giorgio Martellono [Taiwan – Italy]

Bearbeitungszeit

22.05.23 – 22.09.23 4 Monate 21.08.23 – 14.01.24 4 Monate 3 Wochen

Die Bearbeitungszeit unterscheidet sich tatsächlich nicht wesentlich von den realen Gegebenheiten, allerdings konnte ich erst zu einem späteren Zeitpunkt beginnen und damit die Abgabefrist nicht einhalten.

bearbeiter

Das Gros der Wettbewerbsteilnehmer sind Gruppen aus vier bis fünf Personen. Allerdings gibt es auch Einzelpersonen, die an dem Wettbewerb teilgenommen haben. Die Teams stammen vor allem aus Europa, einige Einsendungen kamen jedoch auch aus den USA. Gerade im Team kann man sich Aufgaben teilen, hat einen regen Diskussionsaustausch und kann von unterschiedlichen Stärken und Erfahrungswerten profitieren.

gemeinsamkeiten | Unterschiede

Wie zu erwarten, gibt es Ähnlichkeiten in der Auffassung und Bearbeitung der Aufgabe. Die meisten Teilnehmer haben ebenso Wert auf die Instandhaltung der historischen Gebäude gelegt, wie ich. Einige nutzen auch einen Teil der nachträglich hinzugefügten Gebäude, wobei hier die Auswahl sehr unterschiedlich ausfiel. Die Nutzung der Wohnhäuser als reine Wohneinheiten ist eine naheliegende Entscheidung. Einbindung von öffentlichen Bereichen für die Bewohner und eine Verflechtung des Ensembles durch Erschließungsfläche und die Aufwertung des Außenraumes sind vorzufindende Ähnlichkeiten. Die Ausführung und der Detailgrad sind wiederum sehr unterschiedlich.

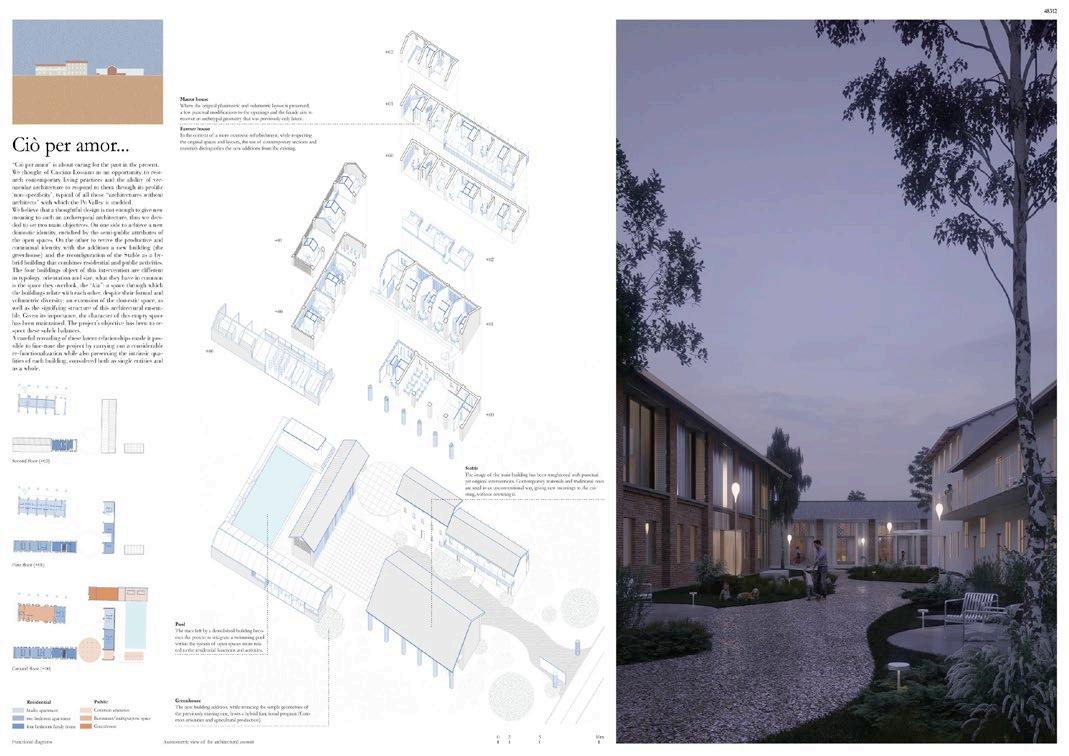

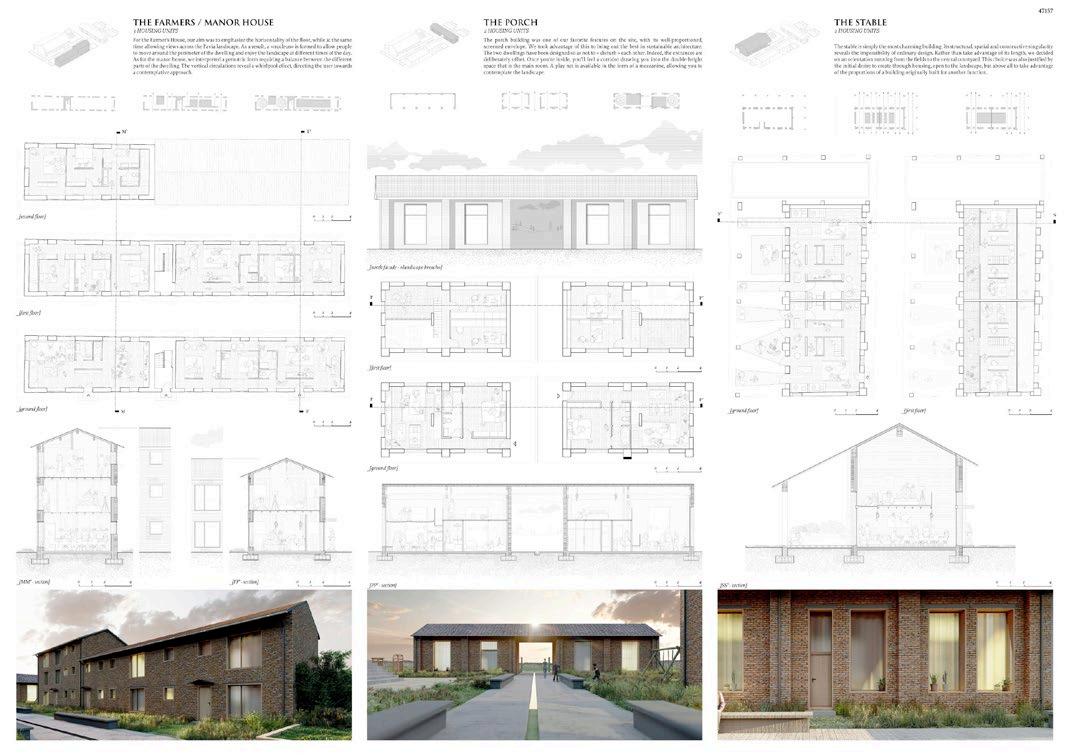

2. Platz Soufien Benmehdi [France]

Hauptbestandteil der Arbeiten sind die Visualisierungen. Hier variieren die Darstellungen von fotorealistisch bis abstrakt und sollen dem Betrachter eine eindeutige Atmosphäre und ein gesamtheitliches Bild vermitteln. Der prozentuale Anteil der Visualisierungen ist bei allen drei Beispielen der ersten Plätze sehr hoch. Als zweites Mittel stehen Explosionsaxonometrien im Vordergrund und ersetzen hier oft die Notwendigkeit von Grundrissen. Ein einfacher Grundriss des Erdgeschosses mit Umgriff ist oft die einzige detailliertere Aussage zum Inhalt. Ein obligatorischer Erläuterungstext und Piktogramme ergänzen die Lücken.

Auffällig ist bei Platz 3, dass hier vorwiegend eine Axonometrie gewählt wurde, um das bezeichnende Element, den „red thread“ darzustellen, alle anderen Inhalte jedoch sehr weit zurückweichen und kaum zu erkennen sind.

Die Bearbeitung der Bachelorarbeit kann ich nicht mit der tatsächlichen Bearbeitung als Wettbewerbsteilnahme gleichsetzen. Zwar wäre eine Umsetzung im entsprechenden Zeitplan möglich gewesen, aber die Herangehensweise hätte sich auf eine weniger detaillierte Auseinandersetzung beschränken müssen. Die ausführliche Recherchephase mit Rechtfertigung und Begründung. Vor allem der sozialen Aspekt, scheint in den Wettbewerbsabgaben nicht relevant zu sein. Außerdem fehlen mir für dieses Maß an Darstellungsformen definitiv die Mittel. Fotorealistische Renderings sind mir technisch nicht möglich, dazu fehlt die Rechenleistung, die Lizenzen und auch die Kompetenzen.

Diesen Wettbewerb allein zu bewältigen wäre eine große Herausforderung gewesen, der ich inhaltlich zwar im Vergleich zu einigen der Einsendungen gewachsen gewesen wäre, aber vermutlich an den Darstellungsformen mein Limit gesehen hätte.

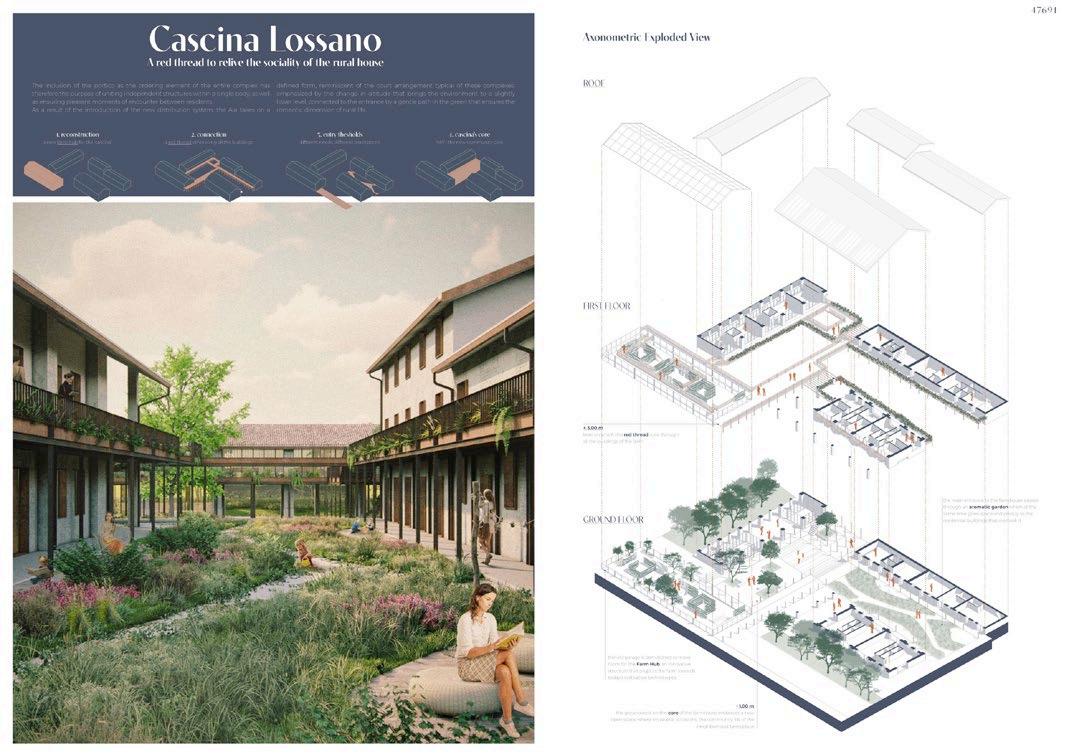

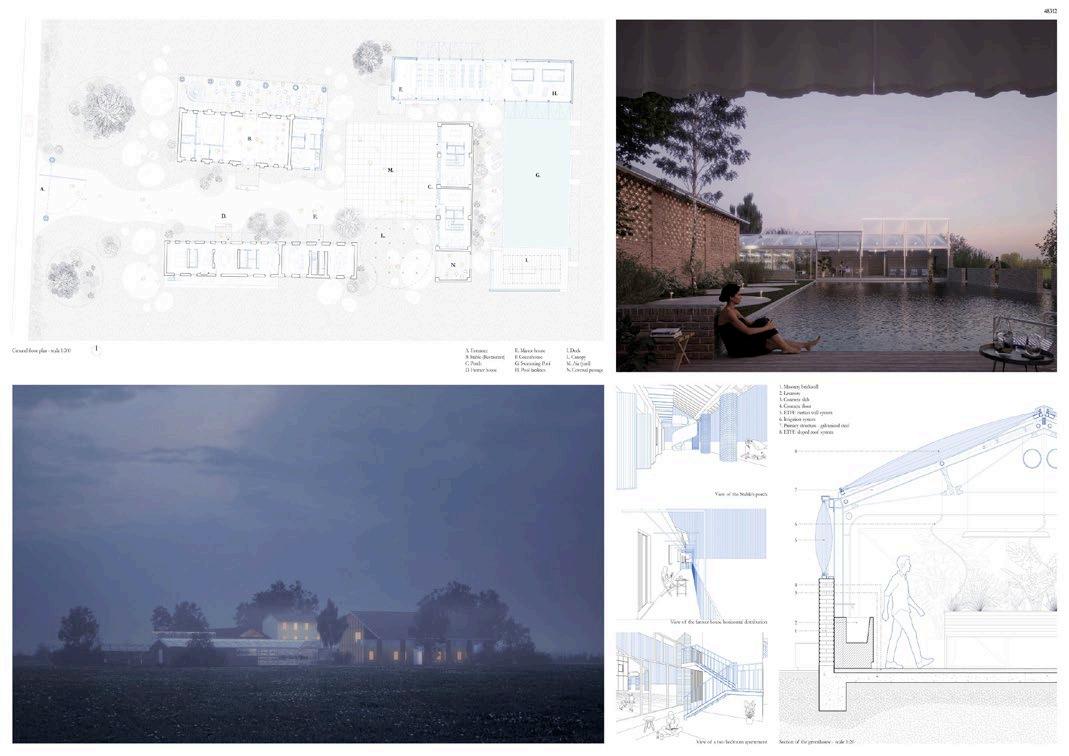

3. Platz Vittorio Elli, Andrea Caglio, Andrea Erbetta, Luca Vasapollo, Antonio Useli Bacchitta [Italy]

ein ausblick

In meinem Entwurf beschäftigte ich mich viel mit der Geschichte der Cascina. Die Umnutzung hin zum ländlichen Wohnungsbau ist eine Wandlung, die viele Änderungen mit sich bringt. Ihr Name ist jedoch geblieben und erinnert an die vergangenen Aufgaben, an das kulturelle Erbe. Die Cascina Lossano bewegt sich in der Zeit vorwärts, strukturell durch die Anpassung an neue Bedürfnisse, historisch durch die Bezugnahme auf traditionelle Baumethoden und -elemente, und sozial, indem sie auf die gegenwärtigen und zukünftigen Bedürfnisse des ländlichen Lebens reagiert.

Inhaltlich stärkt der Entwurf den Zusammenhalt und die Interaktion zwischen den Bewohnern und ihrer Gemeinde. Die Integration der verschiedenen Generationen an einem Ort und die Schaffung von Kommunikations- und Möglichkeitsräumen zielen darauf ab ein Gemeinschaftsleben strukturell zu ermöglichen, die Cascina Lossano neu zu beleben und somit das kulturelle Erbe der Gegend zu bewahren.

Dieser Entwurf ist eine erste Auseinandersetzung und Ideensammlung zum Thema adaptive Nachnutzung der Cascina und soll im Rahmen des Ideenwettbewerbs ein erstes Gesamtkonzept formulieren, auf dessen Basis ein gesamtheitlicher Entwurf entstehen kann.

kapitel sechs anhang

produktdatenblätter

RH310

BASE LIGHTWEIGHT SCREED

Mortar for base lightweight screed compound for all types of floors.

Components

RH310 is a compound based on natural lime and filtered natural rice husk specifically designed for subfloors.

Product description RH310 base lightweight screed is a product created specifically for thermal-acoustic insulation of the base layers of horizontal surfaces; it is designed to offer a solution that minimizes drying time, ensuring good workability during installation. It is a very light, ductile and breathable product; designed for new construction and also for thermal and hygrometric rehabilitation of existing buildings. It is applied in thicknesses from 5 to 25 cm, making it ideal in interventions where a reduced load on the slabs is required, including green building interventions and in the renovation of buildings of historical interest.

reduction: It absorbs CO2 from the air inside the building structures through to the properties of its components; Insulation and thermal phase shifting: Amplifies the feeling of natural well-being in both summer and winter; Durability e integrity Due to the high silica content of the husk, the block is guaranteed to be resistant to attack by biological agents such as mold and insects; Acustic comfort: Its porosity generates a noise absorption effect; Enviromental impact: All components used are of natural origin and fully recyclable; Made in Italy: Composed only of raw materials produced in Italy from short supply chain; Fire resistance: Difficulty in burning due to the presence of silica in the husk.

WARNINGS!

Do not apply the product in temperatures below +5°C and above +30°C. Follow the procedures in this data sheet. For any doubt, consult our technical service at +39 329 1869562.

Due to the natural lime content RH310 turns out to be an alkaline material. It is recommended the use of a mask and gloves during work. In case of accidental contact with the eyes, wash thoroughly with water and consult a doctor. It does not contain substances and mixtures classified as dangerous to health and the environment.

Method of application

1. Preparation of the support

There are no special warnings for the surface preparation. However, it is necessary to completely remove rubble and debris from processing, otherwise that would result a lack of product cohesion.

2. Preparation of the mixture.

Pour and mix 20/24 liters of clean water, two bags of lime-based subgrade binder and three bags of Ricehouse's rice husk, until a doughy, homogeneous and lumpfree mixture is obtained.

3. Setting of the lightweight screed

The RH310 lightweight screed is applied by hand following the traditional procedures for making screeds: first by preparing the levelling bands, then pouring and compacting (beating) of the mixture and staking. Compact stage has a relevant importance in achieving the highest mechanical performance; indeed, it should be carried out immediately after paving. In the case of high thicknesses, beating should be repeated several times until the desired thickness is achieved. Also, it can be applied by machine with specific subfloor equipment for lightweight products. The total drying period, for a thickness of 15 cm, varies from 15 to 30 days, depending on the ambient.

4. Recommendations

During the processing of the product, the temperature of the surrounding environment and substrate should not fall below +5°C and not exceed +30°C. To avoid failure or damage once the installation is complete, it is advisable not to subject the subfloor with the application of loads. When the screed is complete, it will be the responsibility of the clerk of works to indicate which type of finishing will be most suitable for the flooring.

Since these are natural products, Ricehouse does not accept complaints regarding different color shades of material already applied, especially if purchased at different times.

5. Preservation

The product should be kept up to 12 months in dry places. Subject to frost.

Ricehouse products, which are easy to apply, are however subject to the ability of the implementation.The installation of the materials we produce must necessarily be subject to the instructions of our area managers. If deemed necessary, Ricehouse reserves the right to evaluate appropriate technical/qualitative improvements.

FINISHING PLASTER

Natural plaster mixture of lime and rice husk, specially designed to be smoothed and treated in order to bring out the aesthetic effect of the material.

Components

RH120 is a compound based on rice husk, hydraulic lime and very pure air lime classified according to UNI EN 459-1 with CL 90-S classification.

Product description

RH120 plaster is a pre-packaged compound for finishing plaster. It lends itself easily to manual application, allowing the aesthetic and textural appearance of the husk to stand out. Its qualities include the reduction of indoor pollution, as the husk is able to absorb CO2 from the air present inside the building structures.

Quality

RH120 finishing plaster, thanks to the perfect symbiosis of natural materials, provides excellent performance.

Living comfort: Improving the internal conditions of the environment and the health of those who live in it; Pollution reduction It absorbs CO2 from the air inside the building structures through the properties of its components; Salubrity of masonry and breathability of walls Exploits its features for maximum living comfort; Performance compatibility: Good adhesion with all kinds of substrates; Environmental impact All components used are of natural origin and fully recyclable; Made in Italy: Composed only of raw materials produced in Italy from short supply chain;

WARNINGS!

Do not apply the product in temperatures below +5°C and above +30°C. Follow the procedures in this data sheet. For any doubt, consult our technical service at +39 329 1869562.

Due to the natural lime content RH120 turns out to be an alkaline material. It is recommended the use of a mask and gloves during work. In case of accidental contact with the eyes, wash thoroughly with water and consult a doctor. It does not contain substances and mixtures classified as dangerous to health and the environment.

Method of application

1. Preparation of the support

On existing brick masonry

Remove the old plaster. Wash masonry with pressure washer to remove salts, dust, oils and additives. Moisten the wall to be plastered well, to ensure gradual setting without “burning the mortar.

2. Preparation of the mixture.

_ Mix, adding 7.5 liters of clean water to the pre-packaged bag, until a pasty, lump-free mixture is obtained.

3. Plaster installation

The application can be done on any type of wall (plasterboard, rough plaster, etc.) after following the corresponding procedures. The background should be stabilized, homogeneous, free of dust and deteriorated parts, which, if present, should be removed carefully. Depending on the desired aesthetic effect, a minimum thickness of 1 cm is recommended, so as to allow for any sanding treatment. If necessary, the application can be finalized with protective treatments, and depending on the type of product used for the treatment, it is recommended preventive sampling.

4. Recommendations

During the processing of the product, the temperature of the surrounding environment and of the substrate should not fall below +5°C and exceed +30°C.

Since these are natural products, Ricehouse does not accept complaints regarding different color shades of material already applied, especially if purchased at different times.

5. Preservation

Be careful in the first 3 to 10 days after installation: if it is hit by splashes of mortar and dirt, the finishing plaster can stain indelibly (in fresco).

_The product should be kept up to 12 months in dry places. Subject to frost. Ricehouse products, which are easy to apply, are however subject to the ability of the implementation.The installation of the materials we produce must necessarily be subject to the instructions of our area managers. If deemed necessary, Ricehouse reserves the right to evaluate appropriate technical/qualitative improvements.

INSULATING PANEL

Semi-rigid rice straw insulating panel.

Components

RH50 is a blend composed by 92% rice straw fibers, joined together by 8% polyester thermofusible fibers to form a semi-rigid insulating mat.

Product description

RH50 insulation panel is composed by rice straw collected from the field and directly used. It is designed for new construction, but is also suitable for thermal and hygrometric renovations of existing buildings. Guaranteeing excellent thermal and acoustic insulation performance, it finds application in many design spaces.

It does not have any health impact on the inhabitants, it is thermally and acoustically efficient, and it also ensures shape retention over time. In terms of durability, this inherently low-carbon plant fiber is extremely resistant to deterioration.

Quality

RH50 insulating panel, thanks to the perfect symbiosis of natural materials, provides excellent performance.

Living comfort: Improving the internal conditions of the environment and the health of those who live in it; Pollution reduction: It absorbs CO2 from the air inside the building structures through to the properties of its components; Salubrity of masonry and breathability of walls Exploits its features for maximum living comfort; Insulation and thermal phase shifting: Amplifies the feeling of natural well-being in both summer and winter; Durability and integrity: Due to the high silica content of the husk, the block is guaranteed to be resistant to attack by biological agents such as mold and insects; Acoustic comfort Its porosity generates a noise absorption effect; Performance compatibility Good adhesion with clay and lime plasters; Fire resistance Difficulty in combustion due to the presence of silica in the straw.

WARNINGS!

Technical

Declared

Do not apply the product with temperatures below

+5°C and above +23°C. Follow the procedures in this data sheet. For any doubt, please consult our technical service department at +39 329 1869562.

The product does not contain substances and mixtures classified as dangerous to health and the environment.

Method of application

1. Preparation of the support (in case of renovation). Remove the presence of any existing insulation.

Ensure that the existing structures, that will receive the insulation, can support the weight of the added insulation.

The substrates must be healthy, solid, dry and protected from rising damp.

2. Installation of insulating panels On roofs:

Insulations can be applied in one or two layers. In this case, installation is staggered or cross joints. It is not allowed to put on objects on the insulation. It is forbidden to step on the insulation. On walls:

The thickness of the insulation used is defined according to the desired thermal resistance. The dimensions of the mullions and rails of the structure should be matched to the thickness of the insulation used, so as to ensure continuous contact between the surface of the insulation and the retaining wall. Size needs to respect the width between the mullions the plus about 1.5 cm and is laid edge to edge to ensure thermal continuity of the wall. The air sealing system, acting as a vapor barrier, is installed on the entire wall, which is the warm room side. It is preferred that the installation is perpendicular to that of the mullions, the covering is required to be uninterrupted for 10 cm in all directions.

3. Preservation The product should be stored in a dry place, protected from bad weather.

4. Safety Maintain a safe distance between the insulation and any flame. Any direct contact between the insulatating panel and a heat source (spotlight, transformer, etc.) is forbitten.

Ricehouse products, which are easy to apply, are however subject to the ability of the implementation.The installation of the materials we produce must necessarily be subject to the instructions of our area managers. If deemed necessary, Ricehouse reserves the right to evaluate appropriate technical/qualitative improvements.

weitere inhalte

physisches Modell im Maßstab 1 zu 100 -- einsehbar zur Präsentation am 12.02.2024

Wettbewerbsplakate Zwei A1_Tafeln im Querformat -- einsehbar zur Präsentation am 12.02.2024

Gesamtgrundrisse EG | 1.OG | 2. OG -- im Planformat als Einlage DIN A0

literaturverzeichnis

Chukum. „6 Projects Reviving an Ancient Stucco - Architizer Journal“. Zugegriffen 02. Januar 2024. https://architizer.com/blog/inspiration/collections/chukum-stucco/

Ikal Chukum. „What is Ikal Chukum?“. Zugegriffen 01. Januar 2024. https://www.ikalchukum.com/about.

Made a Mano. „Made a Mano“. Zugegriffen 05.Januar 2024. https://www.madeamano.com/about/.

Rice House. „Rice House products“. Zugegriffen 28. Dezember 2023. https://www.ricehouse.it/en/products/

TerraViva Competitions. „Rural Housing Results“. Zugegriffen 09. Januar 2024 https://www.terravivacompetitions.com/rural-housing-competition-results-2023/.

abbildungsverzeichnis

ABBILDUNGSBESCHRIFTUNG

Titelbild: Isometrische Darstellung des Dorfplatz 2.0 (eigene Abbildung)

Abb. 1: Zusammenfassung aller. Konzeptprinzipien (eigene Abbildung)

Abb. 2: Schematische Darstellung von Bestand, Abbruch und neuer Verbindung über Schräge (eigene Abbildung)

Abb. 3: Übersichtsplan aller Bestandteile der Cascina und deren Zuordnung (eigene Abbildung)

Abb. 4: Schematische Darstellung zur Ausführung von Öffnungen und Zugängen (eigene Abbildung)

Abb. 5: Schematische Darstellung zur Ausführung von Schließungen durch Einfügen (eigene Abbildung)

Abb. 6: Schematische Darstellung zum Umgang mit bestehenden Öffnungen (eigene Abbildung)

Abb. 7: Bestandsfenster an der Nordfassade der ehem. Wohnhäuser © TerraViva Competitions

Abb. 8: Fensterausführung Atelier Michel François © Philippe Vander Maren

Abb. 9: Fensterausführungsdetail Natural House © Ideo arquitectura

Abb. 10: Zugangsdetail A Country Home In Chievo Studio Wok © Simone Bossi

Abb. 11: Bestandszugangssituation Nordfassade Wohnhäuser © TerraViva Competitions

Abb. 12: Ausführungsdetail neue Öffnungen Natural House © Ideo arquitectura

Abb. 13: Schematische Darstellung zur Ausführung von Öffnungen und Zugängen (eigene Abbildung)

Abb. 14: Schematische Darstellung zur Schließung von Bestandsöffnungen (eigene Abbildung)

Abb. 15: Moodboard zur Materialität von Fassadenelementen (eigene Abbildung)

Abb. 16: Lageplan maßstabslos (eigene Abbildung)

Abb. 17: Grundriss EG mit Umgriff (eigene Abbildung)

Abb. 18: Dorfplatz 2.0 Grundriss EG (eigene Abbildung)

Abb. 19: Schematische Darstellung zur Konstruktion und Aufbau des Dorfplatzes (eigene Abbildung)

Abb. 20: Isometrische Darstellung des Dorfplatzes an den Wohnhäusern (oben) und der Halle (unten) (eigene Abbildung)

Abb. 21: Moodboard zur Materialität der Außenanlagen (eigene Abbildung)

Abb. 22: Grundriss Garteninsel und Brunnen auf der Aia (eigene Abbildung)

36 eigene Abbildung SEITE ABBILDUNGSNACHWEIS

eigene Abbildung

11 eigene Abbildung

13 eigene Abbildung

14 eigene Abbildung

16 eigene Abbildung

17 eigene Abbildung

18 eigene Abbildung

19 Zur Verfügung gestellt als Wettbewerbsgrundlagen von TerraViva Competitions

vai.be: Atelier Michel François: https://www.vai.be/en/buildings/gebouwen-met-gemengde-functies/atelier-michel-françois-sint-gillis#&gid=1&pid=2 (zugegriffen 18.10.2023)

20 Archdaily.com: Natural House Ideo Arquitectura: https://www.archdaily.com/977508/natural-house-ideo-arquitectura (zugegriffen 18.10.2023)

studiowok.com: Country Home in Chievo: https://www.studiowok.com/project/countryhome/(zugegriffen 18.10.2023)

Zur Verfügung gestellt als Wettbewerbsgrundlagen von TerraViva Competitions

Archdaily.com: Natural House Ideo Arquitectura: https://www.archdaily.com/977508/natural-house-ideo-arquitectura (zugegriffen 18.10.2023)

21 eigene Abbildung

22 eigene Abbildung

23 eigene Abbildung

26 eigene Abbildung

28 eigene Abbildung

30 eigene Abbildung

32 eigene Abbildung

33 eigene Abbildung

35 eigene Abbildung

ABBILDUNGSBESCHRIFTUNG

Abb. 23: Moodbild Brunnenelement Promenade en Les Coves de Vinromà © Oleh Kardash Horlay

Abb. 24: Moodbild Kanalführung Salk Institute Louis Kahn © Tom Kolnaar

Abb. 25: Moodbild Ausführung Sitzmöglichkeiten Casa AV © Arkitetti Flore&Venezia

Abb. 26: Moodbild Kanalführung bodengleich © D.A. Horchner/Design Workshop, Inc.

Abb. 27: Referenz Rasterung der Kanäle (eigene Abbildung)

Abb. 28: Referenz organische Anordnung der Vegetation Forest Retreat © Uhlik architekti

Abb. 29: Grundrissdarstellung Naturbad maßstabslos (eigene Abbildung)

Abb. 30: Moodboard Material und narrative Einbettung Naturbad (eigene Abbildung)

Abb. 31: Ansicht West Vorhalle (eigene Abbildung)

Abb. 32: Übersichtsplan Gebäude (eigene Abbildung)

Abb. 33: Ansichten Vorhalle skizzenhafte Darstellung (eigene Abbildung)

Abb. 34: EG Grundriss maßstabslos (eigene Abbildung)

Abb. 35: 1.OG Grundriss maßstabslos (eigene Abbildung)

Abb. 36: Isometrische Darstellung Konstruktionsaufbau Fassadenelement (eigene Abbildung)

Abb. 37: Moodbild Fassadenelement raamwerk Van Gelder Tilleman © Stijn Bollaert

Abb. 38: Moodbild Detail Leimbinder raamwerk Van Gelder Tilleman © Stijn Bollaert

Abb. 39: Moodbild Textur, Licht und Schatten raamwerk Van Gelder Tilleman © Stijn Bollaert

Abb. 40: Moodboard Material und Konstruktion Fassadenelement und Decke (eigene Abbildung)

Abb. 41: Moodbaord Materialkanon, Textur Innenräume Vorhalle (eigene Abbildung)

Abb. 42: Grundrissausschnitt Wohneinheit 1. OG maßstabslos (eigene Abbildung)

Abb. 43: Moodbild Schiebetür zur Abtrennung der der Zonen © unbekannt

Abb. 44: Moodbild Küchenelement aus Sperrholz © Jérôme Galland

Abb. 45: Moodbild Sanitärelemente © Shareen Joel Design

Abb. 46: Moodbild Schrankelement aus Sperrholz © Jérôme Galland

Abb. 47: Ansicht Nord Wohnhäuser skizzenhafte Darstellung (eigene Abbildung)

Abb. 48: Übersichtsplan Gebäude (eigene Abbildung)

Abb. 49: EG Grundriss maßstabslos (eigene Abbildung)

Abb. 50: 1.OG Grundriss maßstabslos (eigene Abbildung)

Abb. 51. 2. OG Grundriss | Dachaufsicht maßstabslos (eigene Abbildung)

Abb. 52: Moodbild Textur und Stoff Fossil Tulum © Nin Solis und Tami Christiansen

Abb. 53: Moodbild Kaminausgestaltung Potter´s House © Salva López

Abb. 54: Moodbild Kalkputz Potter´s House © Salva López

38

Archdaily.com: Promenade en les Coves: https://www.archdaily.com/963950/promenade-en-les-coves-de-vinroma-bona-fide-taller (zugegriffen 18.11.2023)

Archello. Com: Salk Institute: https://archello.com/project/salk-institute (zugegriffen 18.11.2023)

Arkitetti.it: Casa AV: https://arkitetti.it/progetti/casa-av/ (zugegriffen 28.12.2023)

Asla.org: 2011 award: https://www.asla.org/2011awards/088.html (zugegriffen 27.12.2023)

39 eigene Abbildung

archdaily.com: Uhlik Architekti: https://www.archdaily.com/520223/forest-retreat-uhlik-architekti (zugegriffen 04.12.2023)

40 eigene Abbildung

41 eigene Abbildung eigene Abbildung

46 eigene Abbildung

47 eigene Abbildung

48 eigene Abbildung

49 eigene Abbildung

50 eigene Abbildung

51 Hicarquitectura.com: Raamwerk: https://hicarquitectura.com/2017/06/raamwerk-van-gelder-tilleman-house-workshop-for-a-sculptor/ (zugegriffen 18.12.2023)

Hicarquitectura.com: Raamwerk: https://hicarquitectura.com/2017/06/raamwerk-van-gelder-tilleman-house-workshop-for-a-sculptor/ (zugegriffen 18.12.2023)

Hicarquitectura.com: Raamwerk: https://hicarquitectura.com/2017/06/raamwerk-van-gelder-tilleman-house-workshop-for-a-sculptor/ (zugegriffen 18.12.2023)

53 eigene Abbildung

55 eigene Abbildung

56 eigene Abbildung

57 terkultura.com: http://www.terkultura.com/2016/03/toloajtot-mindenhova.html (zugegriffen 02.01.2024)

Divisiare.com: Razzle Dazzle: https://divisare.com/projects/321489-razzle-dazzle-andrea (zugegriffen 03.01.2024)

Shareen Joel: Sorrento Beach Residence: https://shareenjoel.com/project/sorrento-beach-residence/ (zugegriffen 27.11.2023)

Divisiare.com: Razzle Dazzle: https://divisare.com/projects/321489-razzle-dazzle-andrea (zugegriffen 03.01.2024)

58 eigene Abbildung

60 eigene Abbildung

61 eigene Abbildung

62 eigene Abbildung

63 eigene Abbildung

65 Yinjispace.com: Terreo Studio: https://www.yinjispace.com/article/Terreo-Studio-Fosil-Tulum.html (zugegriffen 17.10.2023)

Salva Lopez: Potter´s House: https://salvalopez.com/keeping-toward-the-light-at-potters-house/ (zugegriffen 05.10.2023)

Salva Lopez: Potter´s House: https://salvalopez.com/keeping-toward-the-light-at-potters-house/ (zugegriffen 05.10.2023)

ABBILDUNGSBESCHRIFTUNG

Abb. 55: Moodbild Esszimmer Potter`s House © Salva López

Abb. 56: Moodbild Aufenthaltsbereiche Es Raco d'Artà © Jean-Marie del Moral

Abb. 57: Schematische Darstellung der Einbauten (eigene Abbildung)

Abb. 58: Moodbild Möbelserie offene Regale The Ando Norm Architects © Jonas Bjerre-Poulsen

Abb. 59: Moodbild Möbelserie Kleiderschrank Norm Architects © Jonas Bjerre-Poulsen

Abb. 60: Moodbild Detailaufnahme sichtbare Scharniere Norm Architects © Jonas Bjerre-Poulsen

Abb. 61: Moodbild Einlegeböden und Rückwand Norm Architects © Jonas Bjerre-Poulsen

Abb. 62: Isometrische Darstellung raumbildendes Küchenelement EG (eigene Abbildung)

Abb. 63: Moodbild Küchenmöbel als raumbildendes Element © blau.fi

Abb. 64: Moodbild Küchenmöbel Rasterung Forest Retreat House Norm Architects © Jonas Bjerre-Poulsen

Abb. 65: Grundrissausschnitt Küche maßstabslos (eigene Abbildung)

Abb. 66: Moodbild Nassbereiche mit Flusskieseln BV Can Berri © True Ibiza

Abb. 67: Moodboard Material und Ausstattung der Nassbereiche (eigene Abbildung)

Abb. 68: Isometrische Darstellung Verbindung Schreibtisch im Kinderzimmer 2.OG (eigene Abbildung)

Abb. 69: Moodbild Ausarbeitung der Treppenstufe hin zur hölzernen Oberfläche © La Maison d'art Amelie

Abb. 70: Moodbild Ausarbeitung Treppe als vorgesetztes Element © Heju Studio

Abb. 71: Grundrissausschnitt maßstabslos 2. OG (eigene Abbildung)

Abb. 72: Übersichtsplan Gebäude (eigene Abbildung)

Abb. 73: Ansichten Stall skizzenhafte Darstellung (eigene Abbildung)

Abb. 74: Grundriss EG Stall maßstabslos (eigene Abbildung)

Abb. 75: Grundriss 1.OG Stall maßstabslos (eigene Abbildung)

Abb. 76: Grundriss 2.OG Stall maßstabslos (eigene Abbildung)

Abb. 77: Dachaufsicht Stall maßstabslos (eigene Abbildung)

Abb. 78: Moodbild Gemeinschaftsküche © Benito Martin

Abb. 79: Moodbild Bodenbelag Ca´Pietra Terracotta © Tiles and Stone

Abb. 80: Moodbild Licht und Schatten durch Filterschicht im Außenbereich Casa Mares © José Hevia

Abb. 81: Moodbild Gemeinschaftsbereich Sitzfenster Moc Little Farm © Phú Đào

Abb. 82: Moodbild Gemeinschaftsbereich Sitzgruppen Moc Little Farm © Phú Đào

Abb. 83: Moodbild Bodenbelag Werkstatt © Tiles and Stone

Abb. 84: Moodbild Inspiration Werkstatt von Nicholas Shurey © Kim Holtermand

Abb. 85: Arbeitsflächen aus Sperrholz Lofi Studio © Kristof Vrancken

Abb. 86: Moodbild Arbeitstisch und Workspace Lofi Studio © Kristof Vrancken

Abb. 87: Isometrische Darstellung Nasszellen-Modul (eigene Abbildung)

https://openhouse-magazine.com/potters-house-luciano-giubbilei/ (zugegriffen 05.10.2023)

AnArchitecturalLife: Es Raco d'Artà: https://www.anarchitecturallife.com/hotel/27305-es-raco-d-arta-mallorca (zugegriffen 13.12.2023)

66 eigene Abbildung

67

Norm Architects: The Audo: https://normcph.com/design/shelving-storage-at-the-audo/ (zugegriffen 22.12.2023)

Norm Architects: The Audo: https://normcph.com/design/shelving-storage-at-the-audo/ (zugegriffen 22.12.2023)

Norm Architects: The Audo: https://normcph.com/design/shelving-storage-at-the-audo/ (zugegriffen 22.12.2023)

Norm Architects: The Audo: https://normcph.com/design/shelving-storage-at-the-audo/ (zugegriffen 22.12.2023)

68 eigene Abbildung

69 Blau.fi: Kitchenfronts: https://www.blau.fi/kitchen/lampiman-ja-kylman-pari/ (zugegriffen 21.12.2023)

Norm Architects: Forest Retreat: https://normcph.com/architecture/forest-retreat-sweden/ (zugegriffen 22.12.2023) eigene Abbildung

70 True Ibiza: Can Berri: https://www.trueibiza.com/project-can-berri/ (zugegriffen 02.01.2024)

71 eigene Abbildung

72 eigene Abbildung

73 AD: Amelie Du Chalard: https://www.architecturaldigest.com/story/amelie-du-chalard-makes-her-home-in-a-former-artists-studio-in-paris?epik=dj0yJn U9ZmdzVXFsR3lpNDBCTTB0VDNkTVZmdVlCakthcDd5WWYmcD0wJm49SnZNbWl4ckhhczlwS3hBdEt2ODBfdyZ0PUFBQUFBR1dtX0hV (zugegriffen 14.12.2023)

AD-magazin.de: Heju Studio: https://www.ad-magazin.de/artikel/kueche-unter-der-treppe-heju-studio (zugegriffen 14.12.2023)

eigene Abbildung

74 eigene Abbildung

75 eigene Abbildung

76 eigene Abbildung

77 eigene Abbildung

78 eigene Abbildung

79 eigene Abbildung

81 bedthreads.com: https://bedthreads.com.au/blogs/journal/emma-lane-house-tour-interview?redirected=true (zugegriffen 08.11.2023)

Tiles and Stone: https://tilesandstonetoyou.co.uk/collections/ca-pietra/products/marlborough-terracotta-parquet?_pos=1&_fid=2f564af43&_ss=c (zugegriffen 12.12.2023) Divisiare.com: Casa Mares: https://divisare.com/projects/449461-twobo-luis-twose-jose-hevia-casa-mares (zugegriffen 05.11.2023)

Phú Đào Studio: Moc Little Farm: https://phudaostudio.com/portfolio/moc-little-farm/ (zugegriffen 05.11.2023)

Phú Đào Studio: Moc Little Farm: https://phudaostudio.com/portfolio/moc-little-farm/ (zugegriffen 05.11.2023)

83 Tiles and Stone: https://www.tileandstoneonline.co.uk/terracotta-floor-tiles-from-tile-stone-online (zugegriffen 12.12.2023) designboom.com: Nicholas Shurey Studio: https://www.designboom.com/art/nicholas-shurey-interview-studio-visit-11-14-2020/ (zugegriffen 01.12.2023) lofi-studio.com: http://www.lofi-studio.com/installations/lofi-studio-space#image-2 (zugegriffen 01.12.2023) lofi-studio.com: http://www.lofi-studio.com/installations/lofi-studio-space#image-2 (zugegriffen 01.12.2023)

84 eigene Abbildung

ABBILDUNGSBESCHRIFTUNG

Abb. 88: Moodbild Spindeltreppe Studio Okami © Olmo Peters

Abb. 89: Moodbild Dachöffnungen Studio Spellmann © Read McKendree

Abb. 90: Moodbild offene Galerie Riverside Tower by Studio Okami © Matthijs van der Burgt

Abb. 91: Moodboard Material Farbe und Oberfläche Loftwohnungen (oben) Nasszellen-Modul (unten) (eigene Abbildung)

Abb. 92: Übersichtsplan Gebäude (eigene Abbildung)

Abb. 93: Schematische Darstellung Bestand | nutzbare Grundkonstruktion Einschub von Wohnmodulen in Hülle | Bestand mit Ergänzung (eigene Abbildung)

Abb. 94: Ansichten ehem. Schweinestall skizzenhafte Darstellung (eigene Abbildung)

Abb. 95: Grundriss EG Schweinestall maßstabslos (eigene Abbildung)

Abb. 96: Grundriss 1. OG Schweinestall maßstabslos (eigene Abbildung)

Abb. 97: Dachaufsicht Schweinestall mit Orangerie maßstabslos (eigene Abbildung)

Abb. 98: Schematische Darstellung der Spielwürfel im Raum (eigene Abbildung)

Abb. 99: Gespannte Tücher dienen zur Verdunklung Kennerly Architecture & Planning © Thomas Heinser

Abb. 100: Abdeckung der Dachfläche mit doppellagigen Polycarbonat Platten Kennerly Architecture & Planning © Thomas Heinser

Abb. 101 bis 111: Modellfotos (eigene Abbildungen)

Abb. 112: Wettbewerbsplakate 1. Platz © Corrado Kay Hwa Severino, Luca Quadro, Jacopo Leccia, Giorgio Martellono

Abb. 113: Schematische Darstellung zur inhaltlichen Analyse der Plakate (eigene Abbildung)

Abb. 114: Wettbewerbsplakate 2. Platz © Soufien Benmehdi

Abb. 115: Schematische Darstellung zur inhaltlichen Analyse der Plakate (eigene Abbildung)

Abb. 116: Wettbewerbsplakate 3. Platz © Vittorio Elli, Andrea Caglio, Andrea Erbetta, Luca Vasapollo, Antonio Useli Bacchitta

Abb. 117: Schematische Darstellung zur inhaltlichen Analyse der Plakate (eigene Abbildung)

85 Studio Okami: Riverside Tower: http://www.studiookami.com/rst-1314.html (zugegriffen 02.01.2024)

dwell.com: Sean Spellman Art Studio: https://www.dwell.com/article/sean-spellman-art-studio-315d6cfe (zugegriffen 23.11.2023)

Studio Okami: Riverside Tower: http://www.studiookami.com/rst-1314.html (zugegriffen 02.01.2024)

87 eigene Abbildung

88 eigene Abbildung

89 eigene Abbildung

90 eigene Abbildung

91 eigene Abbildung

92 eigene Abbildung

93 eigene Abbildung

94 eigene Abbildung

Kennerly Architecture: Photography Studio Workshop: https://kennerlyarchitecture.com/portfolio/photography-studio-workshop/ (zugegriffen 11.11.2023)

Kennerly Architecture: Photography Studio Workshop: https://kennerlyarchitecture.com/portfolio/photography-studio-workshop/ (zugegriffen 11.11.2023)

99 eigene Abbildung

113

TerraVivaCompetitions: Rural Housing Results: https://www.terravivacompetitions.com/rural-housing-competition-results-2023/ (zugegriffen 10.01.2024)

eigene Abbildung

115 TerraVivaCompetitions: Rural Housing Results: https://www.terravivacompetitions.com/rural-housing-competition-results-2023/ (zugegriffen 10.01.2024)

eigene Abbildung

117 TerraVivaCompetitions: Rural Housing Results: https://www.terravivacompetitions.com/rural-housing-competition-results-2023/ (zugegriffen 10.01.2024)

eigene Abbildung

verfassererklärung

Hiermit versichere ich, dass die Arbeit selbständig verfasst und noch nicht anderweitig für Prüfungszwecke vorgelegt wurde. Es wurden keine anderen als die angegebenen Quellen oder Hilfsmittel benutzt. Wörtliche und sinngemäße Zitate sind als solche gekennzeichnet.

Coburg, 14.01.2024

Ort, Datum

Susanne Kosch | Matr. Nr.: 00959119 Hochschule für angewandte Wissenschaften Coburg Fakultät Design |Studiengang Innenarchitektur

9. Semester WiSe 2023|2024
