Kapitola1
Úvod
Milý(budoucí)programátoremikrokontrolerů,takéužseTistalo,žeseschtělnaučitprogramovatnový typmikrokontroleru,alenevěděljsi,jakzačít?Netušiljsi,jakévývojovéplatformyanástrojejsoukdispozici, jakéjsoumožnostimikrokontroleruajakjejnastavitapoužívattak,abydělal,coodnějchceš?
Pokudano,jistějsivyužilinternetukhledánínepřebernéhomnožstvídokumentů,doporučení,návodů, tipů,příkladů,diskuzíafór.Vtompřípadějsitakéčastozjistil,ževelkáčástznalezenýchinformacíje oduživatelskékomunity,tvořenamnohdydomněnkami,fámami,bájemi.Apokudužjsinějakéřešenínašel, většinouneposkytloodpověďnaTvojiotázku.
Ztohodůvodujezdetatokniha,kteráTěprovedevšímzákladním,copotřebuješvědětoprogramování mikrokontrolerůSTM32.
1.1Motivaceknihy
Původnímdůvodemknapsánítétoknihybylovytvořitstudijnípodkladyprostudentypředmětu„Laboratořeaplikovanéelektroniky“(neoficiálněSiemensEmbeddedAcademy)naČVUT.Tentopředmětvedený zaměstnancifirmySiemenssijižněkolikletdávázacílnaučitstudenty,jakprogramovatmikrokontrolery STM32.Poté,cojsemsepsalkapitolykjednotlivýmpřednáškám,midošlo,žebybylaškodatytomateriály omezitpouzekúčeluvýukystudentů.Jednotlivédokumentyjsemspojilvjedencelek–knihu,kterouprávě držítevruce.
Tatoknihajeurčenapředevšímprogramátorůmmikrokontrolerů,aťužúplnýmnováčkůmčinadšencům. Takétěm,kteříjižmajínějakézkušenostismikrokontroleryjinýchznaček(PIC,AVR,MSP430)anyníby rádipracovalismikrokontrolerySTM32,alenevědí,jakzačít.Ovšemiprofesionálovétutoknihuvyužijípro rychlýpřechodzjinýchkontrolerůnaSTM32.
Avšakzřejměnejvětšímotivacíknihyjeukázatvšem,žeprogramováníprofesionálypoužívanýchčipů STM32nenítakobtížné,jaksemůžepootevřenítisícistránkovéhoreferenčníhomanuáluzdát.
Jepravda,žejižexistujípublikace,kteréoprácisSTM32pojednávají.Tytoknihyalemajímimopředností isvénedostatky.Praktickyvšechnyjsoucizojazyčné,cožsamoosoběmůžebýtnapříkladprostředoškolského studentaproblémem.OdbornécizojazyčnéknihyjsouvČRšpatnědostupnéajejichcenanebývápříznivá. Nahlédneme-lidoněkterýchznich,zjistíme,žemnohdyaninepokrývajívšechnyzákladníperiferiekontroleru. Případněsenaopakzbytečnědetailnězabývajítěmi,ježvpraxinejsoupříliščastopoužívané.Ukázkové příkladybývajízbytečněsložitéamatoucí,jeknimpotřebadalšíhardware,nebovyužívajíneoficiálníči zastaraléknihovnífunkce.
Všemtěmtonedostatkůmsesnažítatoknihavyhnout.Postupnědleobtížnostialogickénávaznostijsou popsányvšechnyzákladníperiferievjejichnejpoužívanějšíchrežimech.Příkladyjsouvelmijednoduchékpochopení,praktické,psanézapoužitíoficiálníchvývojovýchprostředkůaknihoven,ježudržujevýrobcečipů STMicroelectronics.Kevšempříkladůmstačípouzejednavývojovádeska,nenítedynutné,mimopropojovacíchdrátků,dokupovatčisnadsestavovatžádnýdodatečnýhardware.
1.2Strukturaknihy
Knihavesvýchdevítikapitoláchpopisujenejdůležitějšíperiferie,kterémajítéměřvšechnyřadymikrokontrolerůSTM32.
Každáztěchtokapitolmástejnoustrukturu.Poúvodnímslovu,kčemudanáperiferieobecněslouží, následujepodkapitolasnezbytnouteorií.Tajeurčenápředevšímtěmčtenářům,kteřískontroleryještěmoc velkézkušenostinemají.Vtétopodkapitolesezpravidlanacházíblokovýdiagramdanéperiferieajehopopis zaúčelemsnadnéhopochopeníjejíhořešeníafunkce.
Následujícípodkapitolapojednáváomožnostech,režimechčidalšíchfunkcíchdanéperiferie.Jevníblíže popsáno,couživatelimůžedanáperiferienabídnoutktomu,abysnadnodosáhlkýženéhovýsledku.Poslední podkapitoloujsouprakticképříklady,vnichžjenázorněukázáno,jakperiferiinastavitdodanéhorežimua jakjipoužívattak,abyplnilaočekávánoufunkci.
Nakoncikaždékapitolysenacházíkrátkýkvíz,kterýotestuje,zdasičtenářzdanékapitolyodnesldůležité poznatky.Kvízjeopěturčenýpředevšímpronováčky.
Každákapitolapředpokládáznalostizkapitolpředchozích,atopředevšímupříkladů.Nenítedydoporučenokapitolypřeskakovat,zvláštěpakvpřípadě,kdyčtenářnemápředchozízkušenostisžádnýmikontrolery.
Zdrojovýkódpříkladůjezdeveforměobrázků.Důvodyjsoudva.Prvníjeedukativní–čtenářtaknemůže textzkopírovatdovývojovéhoprostředí,alemusíjejskutečněnapsat.Tímtozpůsobemsičlověkspíšeuvědomí, covlastněprogramuje.Druhýmdůvodemjeto,žečtenářnaobrázkuvidí,sjakýmsouboremprojektua knihapracujejakémřádkukódudanéhosouborusenacházíme.(Našifunkcionalitutotižbudemevždypouze doplňovatdopředemvygenerovanéhokódu.)
Errataaprojektypříkladůztétoknihyjemožnénajítna www.programujemekontrolery.cz.
1.3Fontytextu
Anglickézkratky,názvynabídekapolíčekvývojovéhoprostředíanázvyregistrůjsouvždynapsánytučnou kurzívou-např. AutoReload registr.Ačbybylokonzistentnějšípoužívatvknizebuďpouzečeské,nebo anglickénázvosloví,existuje-ličeskýekvivalent(např.názvuregistru),jepoužit,jelikožlépezapadnedověty, kterájepaksrozumitelnější.
Vknizesenacházíobrázkynejčastějivpodoběblokovýchdiagramů.Vnichjsouněkteréčástizvýrazněny případněičíselněoznačeny.Natatooznačeníjevtextuodkazovánotučněpsanýmčíslemvzávorce–např. (1).
Matematickévýrazyčivzorcejsouvždynapsánykurzívou–např. (početpulzů+1)
Odkazynapoužitézdrojejsouuvedenyčíslemvhranatýchzávorkách–např.[1].
Kapitola2
Vývojovénástroje
Kprogramovánímikrokontrolerůjsouzapotřebítřizákladnínástroje.
Prvnímznichjesamozřejměsamotnýmikrokontroler.Nejsnazšímzpůsobem,jakmítkdispozicifunkční mikrokontrolerpřipravenýkprogramováníapoužíváníjehoperiferií,jeopatřitsivývojovoudesku.Firma STMicroelectronicsnabízíširokouškálucenověpříznivýchvývojovýchdesek.Mezinejznámějšípatřířadydesek Nucleo a Discovery.Tyseodsebelišítím,žezatímco Nucleo obsahujepřevážněpouzemikrokontrolera konektory, Discovery dostčastoskýtátakérozličnésenzory,tlačítka,LED,displejeajinéprvkypřipojené přímokekontroleruapřipravenékokamžitémupoužití.
Druhýmpotřebnýmnástrojemjeprogramátormikrokontroleru,kterýdokáženahrátbinárníkódzPCdo pamětiprogramučipu.Tentoprogramátorjemožnékoupitsamostatně,alevýhodouvšechvývojovýchdesek firmySTMicroelectronicsje,žekaždáznichmávsoběprogramátoradebugger(používanýkladěníprogramu) jižintegrovaný.
Zbýváposlednínástroj,ačkolivjdevlastněodva,kteréjevšakmožnoopětzískatvjednombalíčku.Prvnímjevývojovéprostředí,vekterémjemožnésnadnopsátkódaspravovatprojektprogramu.Druhýmje překladačzdrojovéhokódu,psanéhovjazyceC,dostrojovéhobinárníhokódu,kterémurozumídanýkontroler.FirmaSTMicroelectronicsnabízízdarmasvévývojovéprostředí STM32CubeIDE,vekterémjemožné napsatzdrojovýkód,přeložitjejdostrojovéhoapomocíprogramátorujejnahrátdoprogramovépaměti mikrokontroleru.
2.1Vývojovádeska
Vývojovádeska,kterájepoužitanavšechnypříkladyvtétoknize,jezřadydesek Nucleo snázvem NUCLEO-L073RZ .

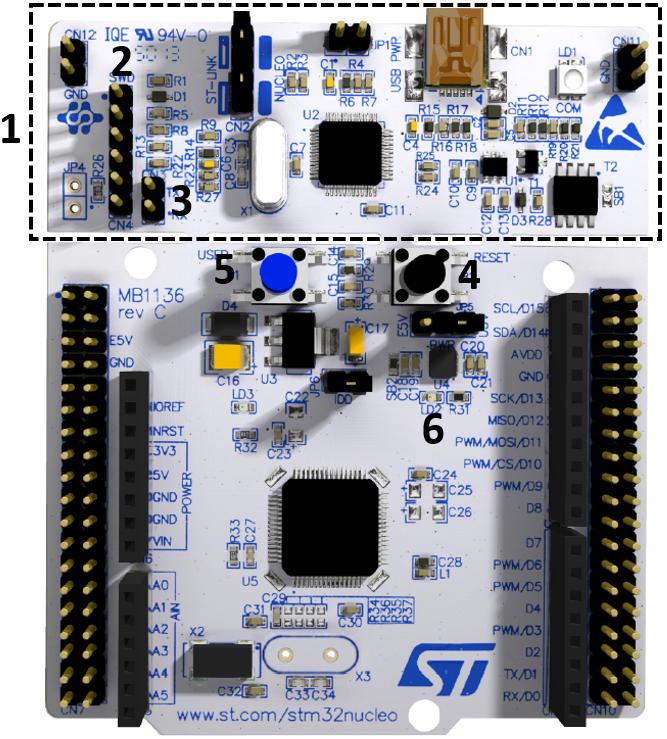

VývojovádeskaNUCLEO-L073RZ[2]
Deskaobsahuje,mimomikrokontroleru STM32L073RZ ,takéjižzmíněnýprogramátoradebuggersloužícíkladěníprogramu (1).Programátorsenacházívhorníčástidesky,kteroujemožnéodspodníodlomit. KprogramováníkontrolerůmimovývojovoudeskusloužíkonektorCN4vlevéčásti (2).HorníčásttakéobsahujepřevodníkzUSBkomunikacena UART (kteréjevěnovánacelákapitolatétoknihy),jehožvývody CN3 jsouvpravoodprogramovacíhokonektoru (3).Anijedenztěchtokonektorůnenítřebapoužívat,jelikož programátoripřevodníkjsouskontroleremspojenymůstkymezihorníadolníčástídesky.
Nadolníčástideskysenacházídvětlačítka,jednoznich- B2 -sloužíkresetováníprogramumikrokontroleru (4),druhé- B1 -jeuživatelské (5),kteréjepřipojenénapinmikrokontroleruaježbudečastovyužívané vnašichpříkladech.
KroměLEDsignalizujícíchfunkciprogramátoruasprávnénapájení,jenadesceumístěnatakéjedna uživatelskáLED LD2 (6),kteroulzepinemmikrokontroleruovládat.
Nakrajíchdeskypaknelzepřehlédnoutdvatypykonektorů.VnitřnítvořenédutinkamijsoukompatibilnísevšemirozšiřujícímideskamiproplatformuArduino.Vnějšíhřebínkovéjsoupřivedenykevšempinům kontroleru.
POZOR!! Nevšechnykonektoryjsouskutečněpřipojenykpinůmkontroleru.Někdyjenutnénapříslušné místonadescepřipájetnulovýrezistor,abydošlokpropojení.Důvodemje,žedanýpinjejižpoužitnapříklad programátorem.Detailyjemožnénajítvdokumentaci Nucleo desky[2].
Kroměvýšezmíněnéhodeskaještěnabízímožnostpřipájenívlastníhopřesnéhooscilátoru,místonaměření proudovéspotřebyapřepnutínaexternínapájení.Nicztohoalevtétoknizenenívyužito.
Pokuddisponujetejinouvývojovoudeskou,snejvětšípravděpodobnostíbudetemocivětšinupříkladůtéto knihyvyzkoušettaké.Jedinývelkýrozdílbudespočívatvjinýchpinech,kteréprojednotlivéperiferiepoužijete.
2.2Vývojovéprostředí
Jakjižbylozmíněno,výrobcečipuposkytujezdarmavývojovéprostředí STM32CubeIDE,vekterém jsouvytvořenyvšechnypříkladytétoknihy.
Totoprostředívsoběobsahujekonfigurátorperiferiíčipu,programováníasprávuprojektu,nahráníprogramudomikrokontroleruamožnostjeholadění(debuggování).
Sinstalacívývojovéhoprostředníseautomatickynainstalujeiovladačprogramátoru,kterýjeumístěnýna Nucleodesce,apřekladačzezdrojovéhokódunastrojový.
STM32CubeIDE jemožnéporegistracinawebovýchstránkáchfirmySTMicroelectronicsstáhnout zcelazdarma.Nejsnazšímzpůsobemnalezeníodkazukestaženíjezadatdointernetovéhovyhledávačeheslo „STM32CubeIDE“apravděpodobněhnedprvníodkazbudemířitnasprávnoustránku,kdenajdetetaké návodnainstalaciamanuálkpoužití.
Věřím,ženenínutnépopisovatinstalacivývojovéhoprostředí,kterájeplněautomatickáanainstalujei všechnynutnéovladače.
2.3Dokumentace
Kprácismikrokontroleremavývojovoudeskoupřijdouvhodčtyřidokumenty.
Prvnímanejdůležitějšímjereferenčnímanuálmikrokontroleru[1].Tentodokumentobsahujekompletní popiskontroleru,jehofunkcíaperiferií.Pojehootevřeníjenutnénezaleknoutsepočtustránek,jelikožne všechnyjsoustejnědůležité.Veškerékapitolyoperiferiíchkontroleru,majístejnoustrukturu.Poobecném úvoduavýpisufunkcíperiferienásledujeblokovýdiagramperiferie,nakterýbudetatoknihačastoodkazovat. Kapitolapokračujepopisemjednotlivýchfunkcíarežimůperiferie.Itytoinformacejsoučastozmíněnyvtéto knize.Posledníčástíkapitolyvreferenčnímmanuálujsoupopisyregistrůspjatýchsdanouperiferií.Funkce některýchzregistrůjsouopětpopsányvtétoknize,alevětšinaznichmůžebýtspravovánaknihovními funkcemi.Tyjsoupoužityvpříkladech,aprotovětšinounenídůležitésejednotlivýmiregistryzabývat.
Druhýmdokumentemjeuživatelskýmanuálvývojovédesky Nucelo [2].Vněmlzemimojinénajít,jaké pinykontrolerujsoupřipojenykdutinkovýmahřebínkovýmkonektorůmdeskyčinakterýchpinechjepřipojenouživatelskétlačítkoauživatelskáLED.Takésevněmnacházíinformace,kterépinynejsouskonektory spojenyvůbecazdajemožnétododatečněudělatpřipájenímnulovéhorezistorunakonkrétnípájicíplošky nadesce.
Dalšímdůležitýmdokumentemjemanuál HAL knihoven[3](HardwareAbstractionLayer),kteréjsou použityvpříkladechtétoknihy.JdeooficiálníknihovnyvytvořenéaudržovanéfirmouSTMicroelectronics. Vtomtodokumentusenacházívýčetapopisvšechknihovníchfunkcíkovládáníperiferiímikrokontroleru. Jsouzdeknalezenívstupníavýstupníparametryfunkcíajejichvýznam.Obdobnýpopisjeivkomentářích souborůimplementacefunkcí.Nenítedynutnémítpřiprácinaprogramutentodokumentotevřený,stačímít vevývojovémprostředízobrazenýdanýsoubor.
Poslední,spíšedoplňkovýdokument,jekatalogovýlist(datasheet)[4]rodinymikrokontroleru.Vdokumentujsouuvedenaobecnádataomikrokontroleru,jakodruhy,početastručnýpopisvšechperiferií,velikosti pamětí,dostupnápouzdra,statickéadynamickécharakteristiky(napájeníaspotřebačipu,teplotnícharakteristiky,chybypřevodníků...),názvypinůpouzder,informaceonapájeníčipu,informacepronávrhplošného spojeaproosazení.Tentodokumentjezdeuvedenpředevšímkvůlidůležitétabulcepopisujícíjednotlivépiny kontroleru,kterájezmíněnavkapitoleovstupně/výstupníchpinech.
Všechnytytodokumentysehodívmomentě,kdysechystámepracovatsjehoperiferiínebojepotřebak mikrokontrolerupřipojitexterníperiferii.
2.4Shrnutí
Popřečtenítétokapitolybymělmítčtenářkúspěšnémunaprogramovánípříkladůuvedenýchvtétoknize připravenynásledujícínejnutnějšívěci:
• vývojovoudesku NUCLEO-L073RZ,
• USB kabelkpřipojenídeskykpočítači,
• počítačsnainstalovanýmvývojovýmprostředím STM32CubeIDE,
• a několikdrátků kvzájemnémupropojenívnějšíchkonektorůvývojovédesky.
Stoutonezbytnouvýbavou,knížjedoporučenomítkdispozicizmíněnoudokumentaci,jemožnésesměle pustitdočtenínásledujícíchkapitol,kteréodhalujíprogramovánímikrokontrolerůSTM32.
Kapitola3
Mikrokontroler
Naúvodjevhodnévestručnostiříci,cojemikrokontroler,zčehosenutněskládáajakémůžeobsahovat periferie.
Mikrokontroler(jinakmikrořadič,jednočipovýpočítaččimikropočítač)jeprogramovatelnáelektronická součástka,jejížchováníjedefinovánoprogramemuloženýmvprogramovépaměti.
Základníčástikaždéhomikrokontrolerujsou:
• Mikroprocesorovájednotka(protojeoznačenímikrokontrolerujakoprocesornebomikroprocesornepřesné,procesorjetotižpouzesoučástmikrokontroleru),
• paměťprogramu,
• operačnípaměťdat,
• vstupně/výstupníperiferie,
• asběrnicepropojujícívšechnybloky.
Beztěchtočástínemůžekontrolerfungovat.
Jakozákladníčástkontrolerubysedalnazvatizdrojhodinovýchsignálůpohánějícíprocesorovoujednotku, aletentozdrojmůžebýtiexterní(byťdnesjižkaždýkontrolermáminimálnějedenzdrojintegrovaný).
Všechnytytozákladníblokysesvýmivlastnostmilišívzávislostinavýrobciaceně.Kmitočet,naněmž pracujeprocesor,semůžepohybovatoddesítekkHzdostovekMHz,pamětiprogramuadatmohounabývat velikostiodněkolikakBdojednotekMB,avstupně/výstupníchpinůmůžebýtpouzeněkolikpárů,čipřes stovku.
