Fyziologická EKG křivka (obr. 2.1) sestává z vlny P (reprezentující depolarizaci síní), komplexu QRS (depolarizace komor) a vlny T (repolarizace komor), případně vlny U (která za fyziologických podmínek odpovídá zřejmě pozdní repolarizaci vnitřních vrstev myokardu a Purkyňových vláken).
v lna p
• šířka maximálně 110 ms
• výška maximálně 2,5 mm
• abnormality vlny P (hypertrofie/dilatace levé a pravé síně, ektopický pacemaker, poškození Bachmannova svazku)
• fyziologicky může být negativní ve svodu V1, aVR a III
• patologie vlny P viz P pulmonale a P mitrale (odd. 3.1 a 3.2)
vlna P
vlna T komplex QRS
obr. 2.1 Normální EKG křivka
Komplex Q r S
• Q – první negativní kmit komplexu
• R – každý pozitivní kmit komplexu, další kmity R se označují R‘
• S – všechny další negativní kmity za kmitem R
• fyziologicky 80–120 ms
• > 5 mm v končetinových a > 10 mm v hrudních svodech
• ne vždy musí být přítomné všechny kmity – Q, R, S
• v levostranných svodech se může nacházet septální Q (depolarizace septa probíhá fyziologicky zleva doprava)
• k prodloužení dochází například u poruch převodního systému
• pomocí komplexu QRS určujeme srdeční osu (viz dále)
• v hrudních svodech se fyziologicky směrem V1–V6 zvyšuje amplituda kmitu R a snižuje amplituda kmitu S
Segment S t /úsek
• úsek mezi koncem QRS a začátkem vlny T
~ za normálních okolností je tento úsek izoelektrický
~ jedná se o jeden z hlavních markerů ischemie myokardu (ta se projevuje jeho denivelací)
~ k denivelaci segmentu ST však může docházet i u jiných patologií – např. časné repolarizace, blokády levého Tawarova raménka (BLTR), syndromu bratří Brugadových, hyperkalemii, případně iatrogenně kardiostimulací
v lna t
• fyziologicky je konkordantní ve všech svodech – pokud je komplex QRS pozitivní (R>S), vlna T je také pozitivní, a obráceně
• fyziologicky je menší než 5 mm v končetinových a menší než 10 mm v hrudních svodech
• inverze vlny T je fyziologická ve svodech aVR a V1
• inverze vlny T – vždy patologická ve svodech I, II, V3–V6 – nejčastěji vzniká při ischemii, ale inverze T je nespecifickým znakem
• vysoká nebo nízká voltáž, případně prodloužení vlny T může vznikat v důsledku iontové dysbalance nebo intoxikace léky, např. antiarytmiky
v lna U
• malá výchylka (0,5 mm) ihned za vlnou T (obr. 2.2)
• mechanismus vzniku není plně objasněn, předpokládá se pozdní repolarizace Purkyňových vláken
• v klinické praxi ale většinou přesnou hodnotu znát nepotřebujeme a vystačíme si s popisem:
~ intermediální
~ horizontální
~ vertikální
~ sklon doprava
~ sklon doleva
• najdeme svod, ve kterém je komplex QRS izodifázický (negativní výchylka = pozitivní výchylka) – na tento svod je vektor kolmý
~ př.: svod aVL je izodifázický – vektor elektrické osy je na něj kolmý
~ může se tedy jednat buď o extrémní deviaci osy, nebo o intermediální fyziologickou srdeční osu
~ podíváme se na svod II
» pokud bude pozitivní (vektor směřuje ke svodu II) = osa intermediální
» pokud bude negativní (vektor směřuje od svodu II) = extrémní deviace osy
• zjednodušení – pokud je QRS pozitivní ve svodu I a II (+/ III) = osa je intermediální
~ určení pomocí aVF a I
» pokud je QRS pozitivní v I a pozitivní v aVF = osa intermediální
» pokud je QRS pozitivní v I a negativní v aVF = deviace doleva
» pokud je QRS negativní v I a pozitivní v aVF = deviace doprava
» pokud je QRS negativní v I a negativní v aVF = extrémní deviace
2.2 Př E chodová zóna
• přechodová zóna (PZ) je hrudní svod, kde je komplex QRS izodifázický – kmit S = kmitu R (obr. 2.4)
• udává rotaci srdce v transverzální rovině – k jejím změnám dochází např. u hypertrofie pravé nebo levé komory, dextrokardie (viz obr. 1.17) nebo např. u plicní embolie
• fyziologicky se nachází ve V3–V4
• PZ ve svodu < V3 = rotace proti směru hodinových ručiček
• PZ ve svodu > V4 = rotace po směru hodinových ručiček
3 ekg O braz základních Pat O lO gií
3.1 d ilatac E P ravé S íně
Úvod
• dilatace pravé síně vzniká v důsledku různých patologických stavů
• maximální plocha pravé síně v echokardiografii je fyziologicky přibližně 14 cm2, o zvětšené pravé síni hovoříme, pokud má > 18 cm2
• tromboembolie (např. ischemická CMP) v důsledku stagnace krve ve zvětšené levé síni (zejména v oušku) a/nebo FiS
• Ortnerův syndrom: obrna nervus laryngeus recurrens v důsledku jeho komprese zvětšenou síní – projevuje se chrapotem, částečné zúžení v oblasti hrtanu může způsobit i dušnost či stridor
• dysfagie: komprese jícnu mezi páteří a zvětšenou levou síní
e K g obraz
• široká a bifázická vlna P ve svodu II = P mitrale (obr. 3.4)
• zvýraznění terminálně negativní části vlny P ve V1 (bifázická vlna P) (obr. 3.5)

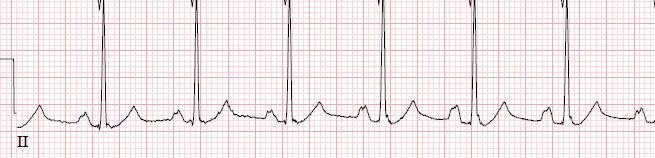

obr. 3.4 P mitrale

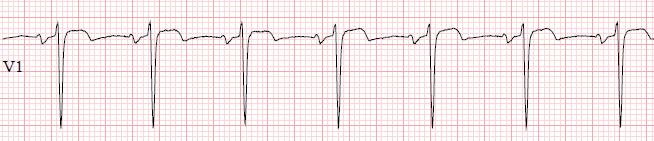

obr. 3.5 Terminálně negativní část vlny P ve svodu V1
3.3 h y PE rtrofi E P ravé Komory
Úvod
• abnormální zvětšení myokardu pravé komory v důsledku chronického tlakového nebo objemového přetížení
• echokardiografie = stěna pravé komory > 5 mm
e tiologie
• plicní hypertenze
• závažná trikuspidální insuficience
• chronické hypoxické plicní onemocnění (CHOPN, astma, plicní fibróza)
• vrozené srdeční vady jako TGA (transpozice velkých tepen), stenóza plicnice, Fallotova tetralogie
• vrozené srdeční vady jako atrioventrikulární septální defekty (AVSD), ASD, PDA vedoucí k Eisenmengerovu syndromu = přetížení pravostranných oddílů, jejich kompenzační hypertrofie a následně obrat z levopravého na pravolevý zkrat
e K g obraz ( obr. 3.6, 3.7 )
• deviace srdeční osy doprava (> 110°)
• dominantní kmit R ve V1 (R > 7 mm, R/S > 1)
• dominantní kmit S ve V5/V6 (S > 7 mm, R/S < 1)
Sekundární změny
• obraz přetížení pravé komory (vyšší senzitivita než známky hypertrofie pravé komory na EKG):
~ inverze vln T a deprese segmentu ST ve V1–V3 a někdy i ve spodních svodech (II, III a aVF)
~ BPTR: QRS > 120 ms, rSR‘ ve svodech V1 a V2, hluboký a široký kmit S v laterálních svodech (I, aVL, V5, V6)
• obraz dilatace pravé síně:
~ P pulmonale: amplituda vlny P ve spodních svodech > 2,5 mm nebo > 1,5 mm ve V1/V2
~ deviace osy vlny P doprava > 70°
~ v pokročilých stadiích mohou vznikat supraventrikulární tachykardie (zejména flutter síní, ale i FiS)
• kompletní nebo inkompletní BPTR

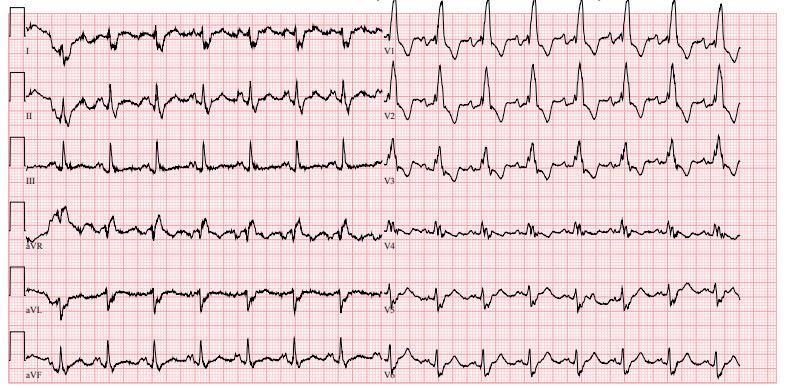

obr. 3.6 Hypertrofie pravé komory; dominantní R ve V1 a S ve V5/V6

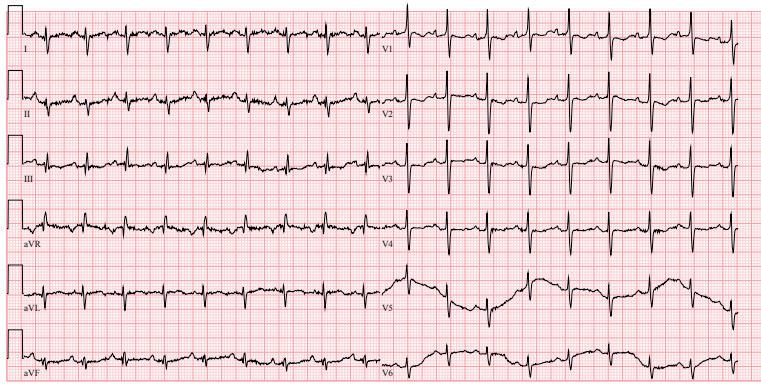

obr. 3.7 Hypertrofie pravé komory; dominantní S ve V6
Diferenciální diagnostika r /S > 1 ve svodu v 1
• AIM zadní stěny (+ přítomnost ST depresí ve V1–V3, symetrická inverze vln T a stenokardie)
• BPTR
• obraz preexcitace komor
• špatné umístění elektrod (pokud je V1 příliš vysoko)
• izolovaná hypertrofie zadní stěny (vzniká u Duchennovy svalové dystrofie)
3.4 h y PE rtrofi E l E vé Komory
Úvod
• adaptační změna myokardu, kdy dochází ke zbytnění svaloviny levé komory
• může vznikat i fyziologicky u pacientů jako odpověď na pravidelnou aerobní fyzickou zátěž
• nejčastěji k ní však dochází v reakci na patologické procesy probíhající v srdci nebo neléčenou hypertenzí (zvýšený afterload v důsledku zvýšené systémové vaskulární rezistence)
• patologická hypertrofie levé komory (LVH – left ventricular hypertrophy) tedy vzniká v důsledku chronického tlakového a objemového přetížení
• může vznikat i na genetickém podkladě – hypertrofická kardiomyopatie
• echokardiografie je hlavní diagnostickou metodou:
~ stěna LK by měla měřit maximálně do 12 mm
~ hypertrofie levé komory je definována jako hmotnost myokardu levé komory vztažená na tělesný povrch vyšší než 115 g/m2 u mužů a vyšší než 95 g/m2 u žen
e tiologie
• dlouhodobé tlakové přetížení levé komory
~ aortální stenóza
~ neléčená arteriální hypertenze
• hypertrofická kardiomyopatie
• aortální a mitrální insuficience
• fyziologické změny v reakci na dlouhodobou intenzivní fyzickou zátěž
e K g obraz
Pro diagnostiku z EKG využíváme různá kritéria:
• Sokolowův-Lyonův index (specificita > 85 %, senzitivita 20 %)
~ R ve V5/V6 + S ve V1/V2 (vždy vybíráme svod, kde má kmit vyšší amplitudu) > 35 mm
~ R v aVL > 11 mm
• Cornellova voltážní kritéria:
~ muži: S ve V3 + R v aVL > 28 mm
~ ženy: S ve V3 + R v aVL > 20 mm
• Modifikovaná Cornellova kritéria:
~ R v aVL > 12 mm
• Další voltážová kritéria:
~ R v I + S ve III > 25 mm
~ R v aVF > 20 mm
~ S v aVR > 14 mm
• Hrudní svody:
~ R ve V4/V5/V6 > 26 mm
~ největší R + největší S > 45 mm
• Nevoltážová kritéria:
~ prodloužení času pro dosažení vrcholu kmitu R ve V5/V6 > 50 ms
~ deprese ST a inverze T v levostranných svodech
• Romhilt-Estes bodové skóre pro LVH (tab. 3.1):
~ 4 body = přítomnost LVH (senzitivita 30–54 %)
~ pokud je skóre vyšší než 5 = přítomnost LVH s 83% senzitivitou a 97% specificitou
tabulka 3.1 Romhilt Estes bodové skóre pro LVH
Další změny na e K g
• dilatace levé síně
• deviace srdeční osy doleva
• elevace ST v pravých hrudních svodech (V1–V3)
• deprese ST v levostranných svodech s inverzí T (V4–V6)
e K g obr. 3.8–3.10

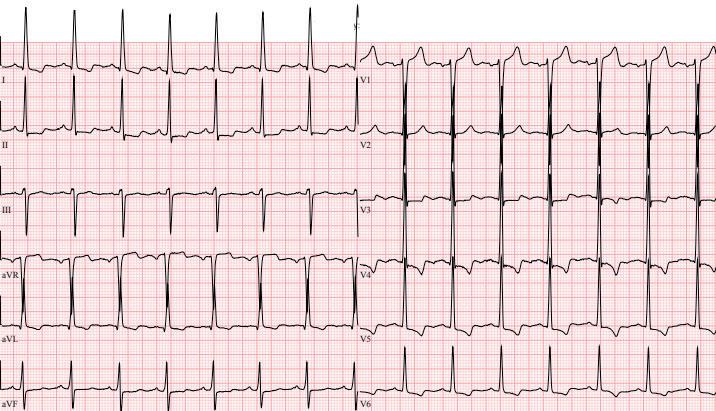

obr. 3.8 Známky hypertrofie levé komory, vysoká amplituda R v I, aVL, V4–V6, ve V4–V6; hluboké S ve V1; inverze vln T ve V4–V6

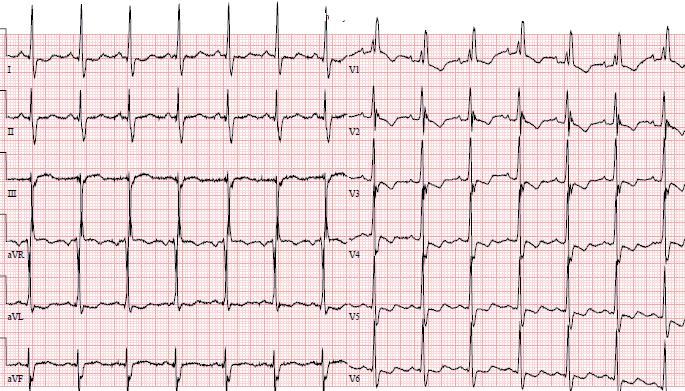

obr. 3.9 Pozitivní modifikovaná Cornellova kritéria u pacienta s HKMP (hypertrofickou kardiomyopatií) po neúspěšné alkoho lové septální ablaci; BPTR; LPH

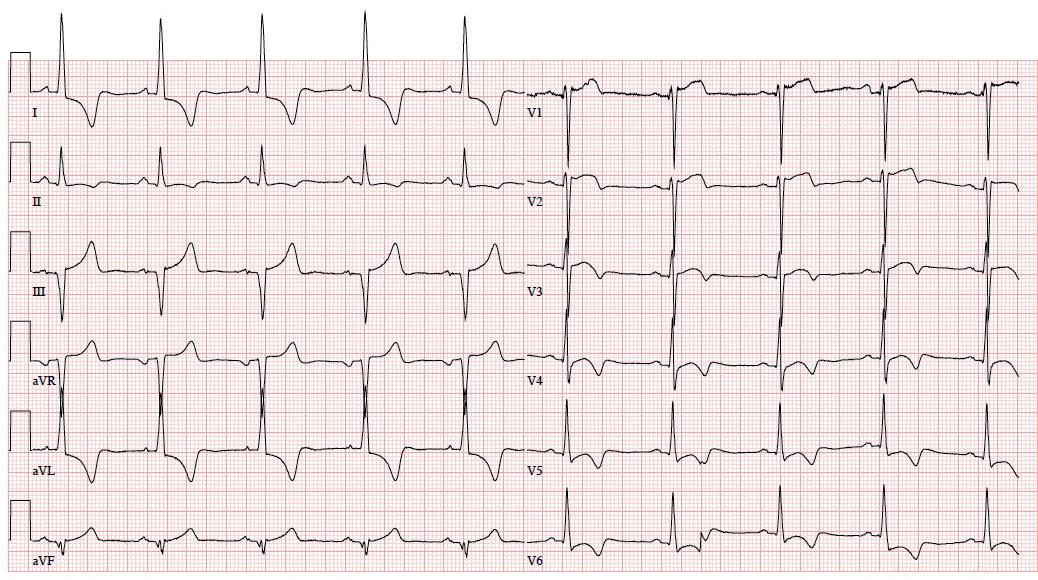

obr. 3.10 Pozitivní modifikovaná Cornellova kritéria u pacienta s HKMP; vysoká amplituda R v I, aVL, V5, V6; term. negat. T ve V1, V2, hluboce invertované T v I, aVL
3.5 Patolo G ic K ý K mit Q
Úvod
• patologické kmity Q nebo QS vznikají v důsledku proběhlého infarktu myokardu
• objevují se po několika hodinách až dnech
• v důsledku myokardiální nekrózy vzniká v dané oblasti elektrické okno, zaznamenává se tzv. dutinový potenciál a následně se vytváří jizva e K g obraz
• specificita se zvyšuje se současnou přítomností kmitu Q s inverzí vlny T ve stejném svodu
• lokalizaci proběhlého infarktu můžeme určit na základě EKG
• segmenty ST by měly být izoelektrické
• elevace ST perzistující déle než 3 týdny po AIM svědčí pro rozvoj aneurysmatu
Fyziologický kmit Q
• malé fyziologické kmity Q se mohou objevit ve většině svodů a nejsou známkou patologického procesu
• hlubší kmity Q (> 0,2 mV) se mohou fyziologicky objevit ve svodech III a aVR
• za normálních okolností se ve svodech V1–V3 kmity Q nikdy nevyskytují
p atologický kmit Q
• jakýkoliv Q kmit ve svodech V2–V3 ≥ 20 ms nebo QS komplex ve svodech V2–V3
• kmit Q ≥ 30 ms a hlubší ≥ 0,1 mV nebo QS komplex ve svodech I, II, aVL, aVF nebo V4–V6, současně přítomen alespoň ve dvou sousedních svodech (I, aVL, V6; V4–V6; II, III a aVF)
• kmit Q ≥ 30 ms a hlubší ≥ 0,1 mV ve dvou sousedních svodech
pa M at UJ Patologický Q kmit ve svodech II, III, aVF může imitovat negativní vlna delta při posteroseptální epikardiální přídatné dráze.
z jednodušená interpretace patologického kmitu Q v klinické praxi
• delší než 40 ms = široký alespoň 1 mm
• hlubší než 2 mm
• větší než 25 % komplexu QRS
• Q ve svodech V1–V3
e K g obr. 3.11–3.13

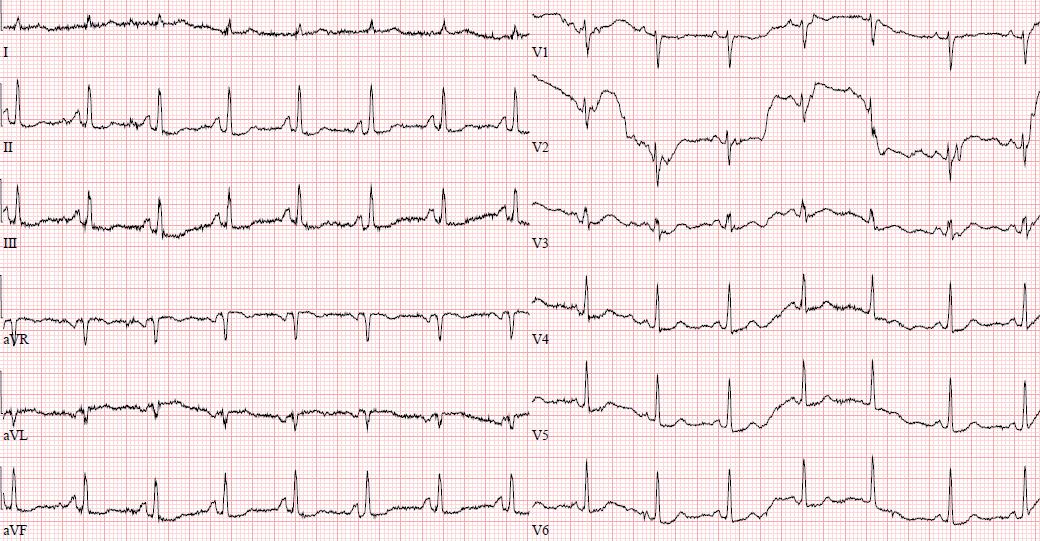

obr. 3.11 Starý infarkt myokardu spodní stěny; Q ve II, III, aVF; BPTR + inverze vln T ve III, aVF
3.6 v lna d E lta – P r EE xcitac E Komor
Úvod
• v přítomnosti přídatné (akcesorní) dráhy s antegrádním vedením lze na EKG dokumentovat různě vyjádřený obraz preexcitace komor (obr. 3.14)
• prevalence preexcitace se udává okolo 1–2 ‰
• EKG projevem preexcitace je zkrácení intervalu PQ (< 0,12 s) a změna konfigurace počáteční části komplexu QRS, která je dána šířením elektrického vzruchu z oblasti úponu dráhy do převodního systému srdečního a morfologií připomíná trojúhelník (řecké písmeno delta)
• morfologie komplexů QRS (a polarita vlny delta) se liší podle lokalizace přídatné dráhy (nejčastější jsou levostranné dráhy, které se vyskytují až v 60 % případů a mají obvykle vlnu delta pozitivní v prekordiálních svodech; pravostranné dráhy se vyskytují asi v 15 % případů a mají negativní vlnu delta ve svodech z pravého prekordia, zbytek tvoří septální dráhy)
• k odhadu lokalizace přídatné dráhy slouží řada algoritmů, které mají orientační význam (jejich přesnost záleží na stupni vyjádření preexcitace a přesnosti umístění hrudních elektrod)
• někteří pacienti mohou mít i více přídatných drah, což činí odhad lokalizace dráhy z povrchového EKG ještě obtížnějším
• obraz preexcitace se může objevit intermitentně (některé dráhy mají nízkou převodní kapacitu a za určitých okolností nepřevádí elektrický vzruch) nebo může být
vlna delta
obr. 3.14 Vlna delta
deprese S t a inverze vln t
krátký interval p Q (90 ms) pozitivní vlna delta
obr. 3.15 Sinusový rytmus s vlnou delta; sinusový rytmus s frekvencí 57/min; krátký interval PQ (90 ms); přítomnost vln delta; široké komplexy QRS (150 ms); abnormality segmentu ST a vlny T – ve svodech II, III a aVF – descendentní deprese ST a inverze vln T ve svodu s pozitivní vlnou delta
neúplně vyjádřen (záleží na lokalizaci dráhy a fyziologickém AV převodu – pokud je fyziologický AV převod rychlý a dráha lokalizována daleko od AV uzlu, může být preexcitace pouze naznačena)
• při podezření na preexcitaci je vhodné zopakovat EKG záznam při masáži karotického sinu nebo lépe po podání adenosinu (zablokováním AV uzlu se demaskuje převod přídatnou dráhou)
• řada pacientů s preexcitací nemá žádné symptomy, nicméně preexcitace je predispozicí pro vznik AV reentry supraventrikulární tachykardie (která se projevuje paroxysmy palpitací s náhlým začátkem a náhlým koncem a lze ji často přerušit vagovými manévry)
• AV reentry tachykardie může vzniknout i u pacienta bez zjevné preexcitace, a to v případě, že dráha vodí pouze retrográdně (tj. z komor na síně)
• obraz preexcitace představuje potenciální riziko náhlé srdeční smrti (pokud dojde u pacienta k fibrilaci síní, je ohrožen vznikem fibrilace komor díky rychlému převodu elektrických vzruchů na komory)
• z výše uvedeného důvodu by všichni pacienti s obrazem preexcitace měli mít provedeno elektrofyziologické vyšetření (a až na výjimky současnou ablaci přídatné dráhy), a to bez ohledu na přítomnost nebo absenci symptomů (výjimkou jsou dětští pacienti, zejména asymptomatičtí)
p reexcitace může činit potíže v diferenciální diagnostice jiných patologických stavů
• proběhlý infarkt myokardu – negativní vlna delta ve svodech II, III a aVF může imitovat jizvu po infarktu myokardu spodní stěny
• idioventrikulární rytmus může v případě podobné frekvence jako sinusový rytmus imitovat obraz preexcitace
• komorové extrasystoly s dlouhým vazebným intervalem mohou také svým časovým vztahem k vlně P napodobit preexcitaci
• blokáda Tawarových ramének může být zaměněna za preexcitaci

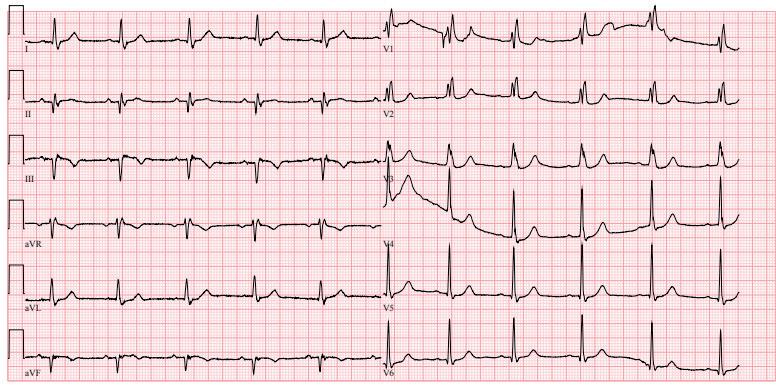

e K g obr. 3.15, 3.16
terapie v kostce
• obraz preexcitace by měl být důvodem k vyšetření pacienta odborníkem na arytmologii, a to bez ohledu na symptomy
• existují sice různá doporučení pro rizikovou stratifikaci přídatných drah, ale dle našich zkušeností je nejlepším postupem elektrofyziologické vyšetření a katetrizační ablace dráhy
• všichni symptomatičtí pacienti s obrazem preexcitace by měli mít provedenu katetrizační ablaci přídatné dráhy, protože to znamená jejich vyléčení
