Product Catalog \ CONSTRUCTION \ CONSTRUCTION / INDUSTRIAL \ BACKHOE LOADER 3CX,4CX,5CX,214,215,217 \ ,3CX 2 H'master 00337000 00399999 9802/8550 \ N ENGINES 1000 SERIES 4 4 & 4 4T \ N04 COOLING SYSTEM 9802/8550 N4-1-1 PUMP, WATER AA,AB & AC BUILDS

1 02/200080 Superseded Pump water 1

1 M.S.S

Multi Supersession PartN/Ause1Awithitem12A 1

1A 02/200450 Superseded Pump water 1

02/200850 Pump water 1

****

****

****

None serviced part Body 1

None serviced part Shaft 1

None serviced part Impeller 1

:02/290004 Gear 1

:02/200082 O Ring 1

:02/200083 Seal 1

:02/200084 Superseded Seal 1

****

None serviced part Seal,useitem18repairkit 1

:02/200085 <EU570642V Cover 1

**** >EU570643V None serviced part 1

:02/200086 Gasket 1

:02/291013 <EU570642V Bolt 6

:02/291145 <EU594296W Screw 6

:02/291146 Screw 6

:02/291053

Stud Usedonlywith02/200080 3

12A 02/291120 Screw Usedonlywith02/200450 3

02/291058

Nut flanged M8 Usedonlywith02/200080 3

02/200087 O Ring 1

02/291028 Bolt 1

02/291019 Bolt 1

02/291019 Bolt 1

18 02/200088 Superseded Kit repair water pump Containsitems3.4.6.7.8.10&14 1

02/200852 Kit repair water pump 1

Item Part # Change No Description Usage Code QTY
1A
2
3
4
5
6
7
8
8
9
9
10
11
11
11
12
13
14
15
16
17
18
Product Catalog \ CONSTRUCTION \ CONSTRUCTION / INDUSTRIAL \ BACKHOE LOADER 3CX,4CX,5CX,214,215,217 \ ,3CX 2 H'master 00337000 00399999 9802/8550 \ N ENGINES 1000 SERIES 4 4 & 4 4T \ N04 COOLING SYSTEM 9802/8550 N4-2-1 THERMOSTAT, HOUSING INLET & OUTLET AA,AB & AC BUILDS
Item Part # Change No Description Usage Code QTY 1 02/200144 Housing thermostat 1 2 02/200145 Gasket 1 3 02/100095 Plug taper 1 4 02/291040 Bolt 2 5 02/291028 Bolt 1

6 02/291021

7 02/100192

8 02/200325

8A 02/200325

Bolt 2

Thermostat 1

Connector Water outlet

AA&ACBuilds

SeeNote1 1

Connector Water outlet

ABBuild 1

9 02/200147 Gasket 1

10 02/291023

Bolt AA&ACBuilds 4

10 02/291023 Bolt ABBuildonly 5

10A 02/291024 Bolt ABBuild 1

10A 02/291021 Bolt AA&ACBuildsUsedonlywith02/200325 2

11 02/291081

12 02/200251

Washer ABBuild 1

Kit hose by pass 1

13 :2201/0011 Clip Worm Drive 40/64mm 2

14 02/200247

Connector by pass 1

15 02/200149 Gasket 1

16 02/100095 Plug taper Standard 2

16 02/100095 >M365054 Plug taper Hotclimatebuildonly 1

16A 716/06100 >M365054

Sender temperature FittedonHotclimatebuildsonly 1

16A 716/06100 <M365788 Sender temperature 1

16B 716/12800 >M365789 Sender temperature 1

17 02/291017 Screw 1

18 02/291017 Screw 1

19 716/06100 <M365788 Sender temperature 1

19 716/12800 >M365789 Sender temperature 1

19A 701/34000 >M365054

Note 1: Was 02/200209 + 6 off item 10.

Switch water temperature FittedonHotclimatebuildsonly 1

Product Catalog \ CONSTRUCTION \ CONSTRUCTION / INDUSTRIAL \ BACKHOE LOADER 3CX,4CX,5CX,214,215,217 \ ,3CX 2 H'master 00337000 00399999 9802/8550 \ N ENGINES 1000 SERIES 4 4 & 4 4T \ N04 COOLING SYSTEM 9802/8550 N4-3-1 RADIATOR FITTINGS & MOUNTINGS AA,AB & AC BUILDS
Item Part # Change No Description Usage Code QTY 1 123/00802 Cowling fan 1 1A 123/00669 Cowling fan UsedonlywhenAirConditioningfitted 1 2 1305/0204Z Bolt 3/8" 4 3 1410/0003Z Washer (3/8" Small) 4 4 826/00798 Nut 4

123/00725

123/00898

1305/1604Z

1416/0005Z

Guard fan left hand 1

Guard Fan right hand 1

Screw 5/16 18unc 4

Washer spring 5/16" Zinc plated 4

1411/0002Z Superseded Washer (5/16" Medium) 4

1420/0007Z

826/00537

926/07903

926/09901

926/09902

Washer (M8) 4

Nut J'Retainer 4

Foam 1

Foam strip 2

Foam strip 1

123/00967 Plate baffle AABuild 1

123/00856 Plate AB,ACBuilds 1

5
6
7
8
9
9
10
11
12
13
14
14
Product Catalog \ CONSTRUCTION \ CONSTRUCTION / INDUSTRIAL \ BACKHOE LOADER 3CX,4CX,5CX,214,215,217 \ ,3CX 2 H'master 00337000 00399999 9802/8550 \ N ENGINES 1000 SERIES 4 4 & 4 4T \ N04 COOLING SYSTEM 9802/8550 N4-4-1 RADIATOR & HOSES AA,AB & AC BUILDS
Item Part # Change No Description Usage Code QTY 1 923/02500 Radiator AABuilds P/Ex 1 1 923/02900 Radiator assembly AABuildwithhydraulicoilcooler P/Ex 1 1A 923/02900 Radiator assembly AB&ACBuilds P/Ex 1

923/03700

:30/301602

834/00261

2201/0010

2201/0012

834/00262

Radiator wide matrix

SeeNote1

1

Tap radiator drain SeeNote2 1

Hose top 1

Clip jubilee 2

Clip Jubilee, 46/70mm 2

Hose elbow 1

2201/0013 Clip Jubilee 2

****

834/00263

'See Remark' TransmissionOilcooler,RefertoE1INDEX 1

Hose bottom 1

2201/0008 Clip Jubilee 2

123/00574 Plug 1

123/00841 Bottle filler 1

121/60601

648/21300

Cap coolant filler double seal, 7psi 1

Hose 900mmLengthrequired 1

2201/0002 Clip jubilee 3

123/49200 Bottle expansion 1

:123/03532

Cap expansion bottle 1

:123/00457 Plug & Overflow tube 1

123/00781 Bracket 1

926/07000 Strip Sponge 135mmx2Lengthsrequired 2

1305/0202Z Bolt 1

1416/0006Z Washer spring 2

1305/0206Z

Setscrew (3/8" UNF x1") 1

1410/0003Z Washer (3/8" Small) 1

1340/0203Z Nut Lock 3/8" UNF 1

Note 1: For use with Chaff guard front grille installation.

Note 2: Nat/asp (AAbuild) located on bottom inside face,Turbo (AB & AC builds) on bottom face.

1B
P/Ex
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16A
17
18
19
20
21
22
23
24
Product Catalog \ CONSTRUCTION \ CONSTRUCTION / INDUSTRIAL \ BACKHOE LOADER 3CX,4CX,5CX,214,215,217 \ ,3CX 2 H'master 00337000 00399999 9802/8550 \ N ENGINES 1000 SERIES 4 4 & 4 4T \ N05 LUBRICATION SYSTEM 9802/8550 N5-1-1 SUMP, OIL AA,AB & AC BUILDS

02/200200

Sump oil 1

02/101782 Plug oil drain 2

993/29700 Kit drain 1

02/200198 O Ring 2

02/100060 Superseded Gasket oil sump 1

02/102069 Gasket oil sump 1

02/200199 Superseded Bridge piece 1

02/200387 Superseded Bridge piece 1

02/201094 Piece bridge 1

1391/3205 Screw cap 2

02/200202 Plug 1

02/200203 Olive 1

02/291075 Stud 2

02/291058 Nut flanged M8 2

02/291076 Screw 1

02/291077 Screw 5

02/291028 Bolt 12

02/200204 Pipe oil suction 1

02/100873 Gasket 1

02/291021 Bolt 2

02/100166 Superseded Bracket 1

Multi Supersession

M.S.S

1

02/200427 Bracket 1

02/291017 Screw 1

02/100326 Spacer 1

02/200205 Clip 1

02/200428 Clamp 1

02/291012 Bolt 2

02/291119 Screw Usedonlywith17A&20A 2

02/291070 Nut 2

02/200318 Tube dipstick 1

:02/291090 Nut 1

02/200203 Olive 1

02/200319 Dipstick 1

:02/100666 Seal 1

****

Remark' Notfittedorrequired 1

02/291102 Stud 1

02/291057 Nut 2

02/101802 Clip 1

02/291011 Bolt 1

02/291099 Spacer 1

Item Part # Change No Description Usage Code QTY 1
2
2A
3
4
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
PartN/Ause17Awithitems20A&21A
17A
18
19
20
20A
21
21A
22
23
24
25
26
27
28
'See
29
30
31
32
33
Product Catalog \ CONSTRUCTION \ CONSTRUCTION / INDUSTRIAL \ BACKHOE LOADER 3CX,4CX,5CX,214,215,217 \ ,3CX 2 H'master 00337000 00399999 9802/8550 \ N ENGINES 1000 SERIES 4 4 & 4 4T \ N05 LUBRICATION SYSTEM 9802/8550 N5-2-1 PUMP, OIL & RELIEF VALVE AA BUILD

02/200110

Superseded Pump oil 1

02/200840 Pump oil 1

02/100161

02/290028

Superseded Shaft idler, oil pump 1

idler, oil pump 1

02/290005 Gear assembly 1

**** None serviced part Gear 1

:02/290006 Bush 1

02/200104 Washer 1

02/100328 Circlip 1

02/291018 Bolt 3

02/200106 Valve oil relief 1

**** None serviced part Body 1

:02/100599 Plunger 1

:02/200107 Spring 1

:02/101309 Seat 1

:02/200108 Circlip 1

02/291038 Bolt 1

02/101893 Superseded Thimble 1

02/100319 Thimble 1

02/200109 Pipe oil delivery 1

02/200112 O Ring 2

02/200111 Flange 1

02/291017 Screw 2

Item Part # Change No Description Usage Code QTY 1
1
2
2
Shaft
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
Product Catalog \ CONSTRUCTION \ CONSTRUCTION / INDUSTRIAL \ BACKHOE LOADER 3CX,4CX,5CX,214,215,217 \ ,3CX 2 H'master 00337000 00399999 9802/8550 \ N ENGINES 1000 SERIES 4 4 & 4 4T \ N05 LUBRICATION SYSTEM 9802/8550 N5-2-2 PUMP, OIL & RELIEF VALVE AB & AC BUILDS
Item Part # Change No Description Usage Code QTY 1 02/200115 Superseded Pump Oil 1 1 02/200320 Pump oil 1 2 02/100161 Superseded Shaft idler, oil pump 1 2 02/290028 Shaft idler, oil pump 1 3 02/290005 Gear assembly 1

None serviced part

:02/290006

02/200104

02/100328

02/291018

02/200102

1

1

1

Valve oil relief

3

1

02/200321 Valve Oil relief ACBuildonly 1

**** None serviced part Body 1

:02/100599

1

:02/200107 Spring 1

:02/101309

:02/200108

02/291038

1

1

1

02/101893 Superseded Thimble 1

02/100319 Thimble 1

02/200109

02/200112

oil delivery 1

Ring 2

02/200111 Flange 1

02/291017 Screw 2

4 ****
Gear 1 5
Bush
6
Washer
7
Circlip
8
Bolt
9
ABBuildonly
9A
10
11
Plunger
12
13
Seat
14
Circlip
15
Bolt
16
16
17
Pipe
18
O
19
20

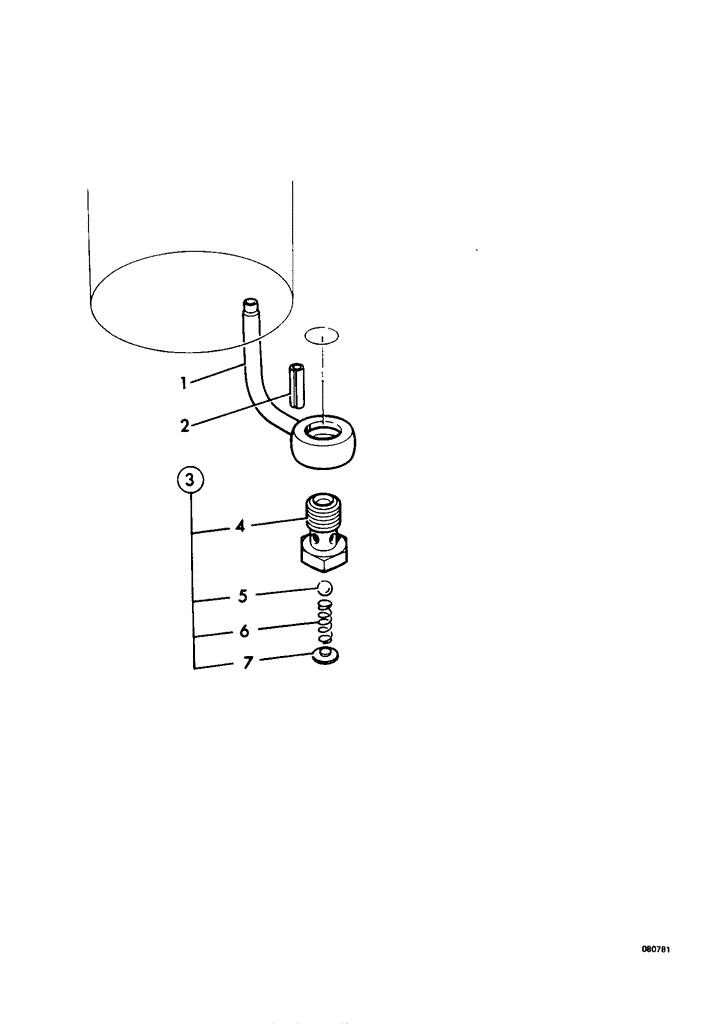

Product Catalog \ CONSTRUCTION \ CONSTRUCTION / INDUSTRIAL \ BACKHOE LOADER 3CX,4CX,5CX,214,215,217 \ ,3CX 2 H'master 00337000 00399999 9802/8550 \ N ENGINES 1000 SERIES 4 4 & 4 4T \ N05 LUBRICATION SYSTEM 9802/8550 N5-3-1 PISTON COOLING JETS AB & AC BUILDS

02/101615

02/200392

02/200101

02/101898

:02/200099

:02/200098

:02/200097

Item Part # Change No Description Usage Code QTY 1
Superseded Jet piston cooling 4 1
Jet piston cooling 4 2
Dowel 4 3
Valve 4 4 **** None serviced part Body 1 5
Ball 1 6
Spring 1 7
Retainer 1
