Massey Ferguson MF 595 595 MKII TRACTOR (FR) Service Parts Catalogue Manual (Part Number 1646168)

Page 1

40 1 2 3 4 5 7 39 38 8 37 9 10 35 11 34 12 14 13 30 22 18 29 28 25 19 21 20 24 36 33 32 31 27 26 23 15 16 6 17 Ref2 Page2
MF 595/595 MKII TRACTOR (FR) - 1646168
MASSEY FERGUSON MF 595/595 MKII TRACTOR (FR) - 1646168 1646168
2 ItemPart NumberQtyDescription Comments 1 1612679M911 Engine For Germany only or any text in German only Up to Serial or Engine Number G177031 A4 318 1 1674521M911 Engine For Germany only or any text in German only From Serial or Engine Number G177032 A4 318 1 3033385M911 Engine Up to Serial or Engine Number G177031 A4 318 1 1674523M911 Engine From Serial or Engine Number G177032 A4 318 Up to Serial or Engine Number 31-8-1980 1 1679432M911 Engine A4 318-2 From Serial or Engine Number 01-9-1980 2 1699701M911 Shield 3 1614870M11 Strap 4 353770X12 Washer 5 353678X11 Screw Unc 6 506321M21 Spacer 7 522899M911 Fan 8 353446X14 Lock Washer 9 353523X14 Bolt Unf 10 353434X12 Lock Washer 11 353538X12 Screw Unf 12 1 StartermotorSee Page - Reference Number 54/ LUCAS 12 1 StartermotorSee Page - Reference Number 52/ LUCAS 13 353431X11 Nut Unf 14 658080M11 Stud 15 353434X11 Lock Washer 16 1809095M21 Belt 17 353434X12 Lock Washer 18 353538X12 Screw Unf 19 353898X11 Screw 20 353434X11 Lock Washer 21 1618008M11 Spacer MOTOROLA 22 355566X11 Nut Unc 23 1614871M911 Bracket 24 1614850M911 Alternator DELCO REMY 1699602M911 Alternator MOTOROLA 25 1614879M11 Pulley (24) DELCO REMY 25 1614880M21 Pulley (24) MOTOROLA 26 1618473M911 Alternator (24) MOTOROLA 26 1674526M11 Alternator From Serial or Engine Number 02-81 55 AMP 9AR 2851K 27 1614852M11 Fan (24) DELCO REMY 27 1618469M11 Fan (26) MOTOROLA 27 3045705M11 Fan From Serial or Engine Number 02-81 28 1 Alternator (24) DELCO REMY See Page - Reference Number 48/ 28 1 Alternator (26) MOTOROLA See Page - Reference Number 50/ 29 354282X12 Screw Unc 30 353702X12 Bolt Unc 31 362726X15 Screw 32 1612644M21 Plate 33 191314M14 Centraliser 34 738027M11 Plug 35 355645X11 Nut Unc 36 353702X11 Bolt Unc 37 828123M11 Bearing Assy 38 362491X11 Screw Ref2 Page2
ENGINE AND ACCESSORIES
MASSEY FERGUSON MF 595/595 MKII TRACTOR (FR) - 1646168 1646168 ENGINE AND ACCESSORIES 2 ItemPart NumberQtyDescription Comments 39 365873X113 Screw 40 362485X13 Screw Ref2 Page2
35 34 2 45 38 44 15 33 48 14 46 27 47 36 16 8 10 19 1 49 18 17 6 37 7 9 11 13 25 3 24 23 5 4 26 29 30 31 32 28 22 21 12 20 39 40 414342 Ref6 Page6
MF 595/595 MKII TRACTOR (FR) - 1646168
MASSEY FERGUSON MF 595/595 MKII TRACTOR (FR) - 1646168 1646168 CYLINDER BLOCK 6 ItemPart NumberQtyDescription Comments 1 940831 Cylinder Block 646451 Cylinder Block (C) 2 313585214 Liner (A) 313585224 Liner (B) 313585334 Liner (1) (A,C) 2 313585344 Liner (B,C) 3 3314211110 Thimble 4 3216632910 Bolt Repairs and replaces 32181434 5 076000110 Shim 6 06505772 Plug 7 06505636 Plug 8 324161061 Plug 9 321611141 Plug 10 06505661 Plug 11 06505941 Plug 12 06505883 Plug 13 06505072 Plug 14 325263112 Stud Up to Serial or Engine Number 318F12989F 3252632517 Stud From Serial or Engine Number 318F12990F 3252632617 Stud (C) 15 332213222 Nut Up to Serial or Engine Number 318F12989F 218831517 Nut From Serial or Engine Number 318F12990F 3353112817 Nut (C) 16 377350511 Connection 17 368614191 Gasket 18 00962011 Bolt 19 348284621 Hose 20 01800692 Clip 21 00962341 Bolt 22 24111522 Washer 23 414740191 Bridge Piece 24 368431442 Seal 25 2 Spring (23) Not serviced, order 41474019 26 375545751 Inspection Cover 27 368464111 Gasket 28 24878631 Cap 29 082620310 Stud 30 3615150510 Washer 31 092005310 Washer 32 057600210 Nut 33 336164221 Tube 34 317883551 Dipstick 35 09200221 Washer (34) Repairs and replaces 33812108 36 335331031 Nut 37 03500161 Dowel 38 33127417X Shim 39 24153911 Seal 40 368174171 Joint 41 375138321 Housing Repairs and replaces 37513831 42 07483544 Screw Repairs and replaces 0746054 43 09200024 Washer 44 07462119 Bolt 45 09200039 Washer 46 3218144415 Screw Up to Serial or Engine Number 318F12989F 47 3311743117 Washer 48 331411311 Plug 49 324171152 Plug (C) (A) PRESS FIT (B) SLIP FIT (C) A4 318-2 Ref6 Page6
MKII TRACTOR
3 6 5 1 24 25 18 18 18 16 15 19 19 19 21 21 11 9 7 17 2 4 20 20 22 23 26 14 13 12 10 Ref10 Page10
MF 595/595
(FR) - 1646168
MASSEY
MF 595/595 MKII TRACTOR (FR) - 1646168 1646168 CRANKSHAFT 10 ItemPart NumberQtyDescription Comments 1 867164 Kit, Piston (A) 688104 Kit, Piston (D) 2 01700378 Circlip (1) 3 867544 Kit, Ring 411581324 Kit, Piston Ring (D) 4 4 Piston Pin (1) Not serviced, order REF NO 1 5 868124 Conrod 6 00501284 Bush (5) 7 07450658 Screw (5) 9 4 Cap (5) Not serviced, order 86812 10 321623181 Screw 11 331251241 Washer 12 311489241 Pulley,Crank 13 331575161 Thrower 14 311653921 Gear,Crankshaft 15 05000121 Woodruff Key 16 686071 Kit, CrankshaftRepairs and replaces 89090 17 680851 Kit, Bearing (16) (B) Repairs and replaces 83392 17 68085AX Kit, Bearing (B) - 0,25 MM Repairs and replaces 83392A 17 68085BX Kit, Bearing (B) - 0,50 MM Repairs and replaces 83392B 17 68085CX Kit, Bearing (B) - 0,75 MM Repairs and replaces 83392C 18 5 Bearing (16) Not serviced, order 83392 19 5 Bearing (16) Not serviced, order 83392 20 311373112 Washer (16) 31137312X Thrust Washer+ 0,18 MM 21 311373212 Washer (16) 31137322X Thrust Washer+ 0,18 MM 22 850411 Kit, Bearing (16) 85041AX Kit, Bearing - 0,25 MM 85041BX Kit, Bearing - 0,50 MM 85041CX Kit, Bearing - 0,75 MM 23 04102641 Gear,Starterring (24) 24 411170231 Flywheel 411172361 Flywheel (C) 25 321622036 Screw 26 09210623 Tab Washer (A) PRE-TOPPED (B) PRE-FINNISHED (C) FOR CLUTCH 13" (D) A4 318-2 Ref10 Page10
FERGUSON
40 47 48 16 41 24 29 20 6 8 8 4 5 22 27 25 1 13 11 15 9 28 18 17 32 33 21 23 19 5051 3 34 30 31 12 2 49 38 37 36 35 44 45 43 46 42 26 39 7 14 10 Ref14 Page14
MF 595/595 MKII TRACTOR (FR) - 1646168

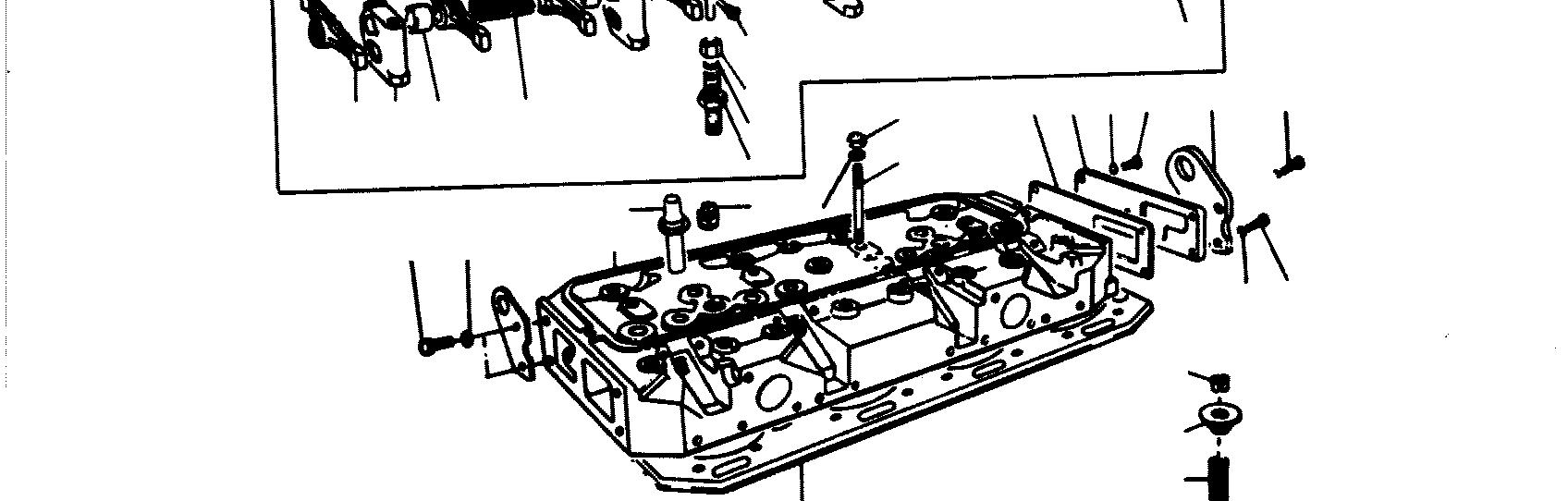

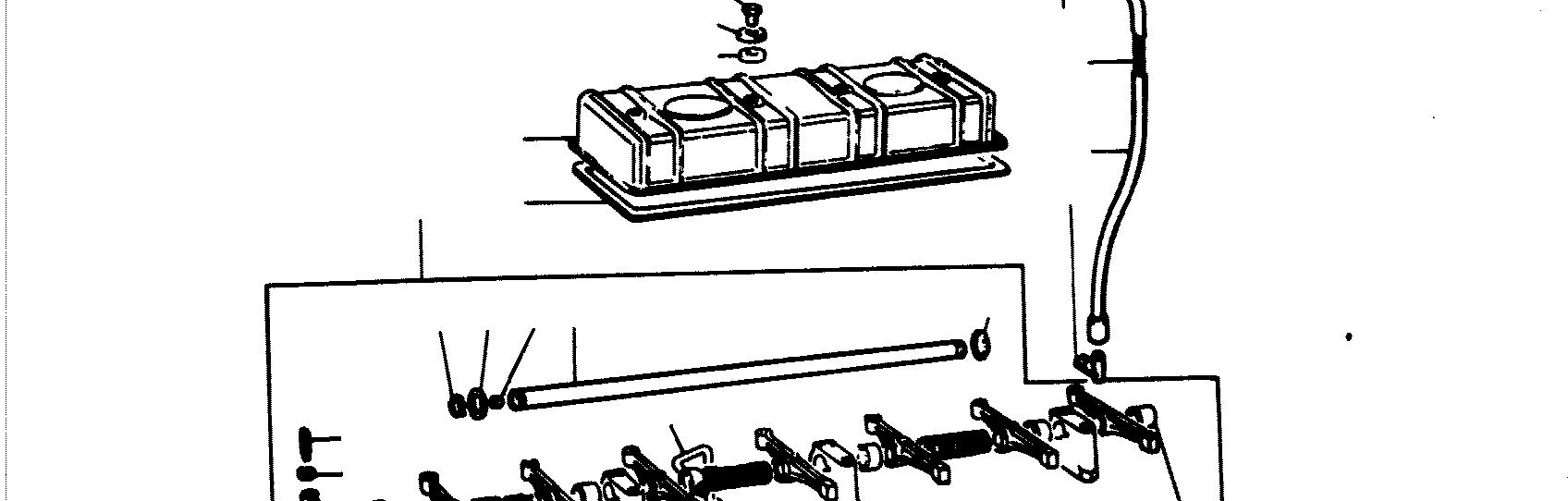

MASSEY FERGUSON MF 595/595 MKII TRACTOR (FR) - 1646168 1646168 CYLINDER HEAD 14 ItemPart NumberQtyDescription Comments 1 681861 Cylinder Head Repairs and replaces 89105 2 24311546 Plug (1) 3 334325328 Guide (1) 4 02402231 Plate (1) 5 04902531 Joint (1) 6 07464543 Setscrew (1) 7 00964311 Bolt (1) 8 09200545 Washer (1) 9 314311544 Valve Inlet (1) 10 314316714 Valve Exhaust (1) 11 317441318 Spring (1) 12 317451218 Spring (1) 13 334231228 Cap (1) 14 3317310816 Cotter (1) 15 368123371 Gasket (A) Up to Serial or Engine Number 318F12989F 15 368123471 Gasket (B) From Serial or Engine Number 318F12990F 16 907071 Rocker Shaft Ass 17 858351 Rocker Shaft (16) 18 06505072 Plug (17) 19 411514458 Lever (16) 20 25114251 Bush (19) 21 331431154 Spacer (16) 22 317442023 Spring (16) 23 375214014 Bracket (16) 24 331174264 Shim (16) 25 08264564 Stud 26 00964321 Screw 27 332873314 Nut 28 331174272 Washer (16) 29 01701512 Circlip (16) 30 08600098 Tappet 31 314343128 Pushrod 32 07205798 Screw (16) 33 05760528 Nut (16) 34 355211851 Connection (16) 35 07265041 Setscrew (16) 36 05761111 Nut (16) 37 05660021 Olive (16) 38 02060021 Union (16) 39 362435322 Plate 40 371885731 Cyl.Head Cover 41 04907701 Joint 3681A0081 Joint (C) 42 24818631 Clip Repairs and replaces 2481804 43 338725241 Pipe,Breather 44 357311491 Connection 45 317541171 Spring 46 21821104 Screw 47 331571464 Retainer 48 338121184 Washer 49 331151214 Washer (C) 50 00964421 Bolt (C) 51 09200541 Washer (C) (A) WITH 68241 (B) WITH 69027 (C) A4 318-2 Ref14 Page14
595/595 MKII TRACTOR (FR)
24 24 2 4 9 11 11 11 11 11 8 7 6 10 12 1 5 2221 20 23 3 Ref18 Page18
MF
- 1646168
MASSEY FERGUSON MF 595/595 MKII TRACTOR (FR) - 1646168 1646168 AIR INDUCTION AND EXHAUST SYSTEM 18 ItemPart NumberQtyDescription Comments 1 377862651 Induct.Manifold 2 07464511 Screw 3 09201551 Washer 4 04907371 Joint 5 07462111 Bolt 6 00962352 Bolt 7 00962372 Bolt 8 00962362 Bolt 9 08262231 Stud 10 09200031 Washer 11 09200538 Washer 12 05760021 Nut 20 377814631 Exhaust Manifold 21 368341332 Gasket 22 08264042 Stud Repairs and replaces 0826487 23 08264572 Stud 08264542 Stud (A) 24 21881354 Nut Repairs and replaces 2211224 (A) A4 318-2 Ref18 Page18
6 4 7 5 2 1 3 10 8 4645 56 47 55 17 15 49 51 51 51 35 30 5859 62 50 28 48 39 21 21 22 57 65 9 19 18 20 20 61 63 2923 6064 66 40 38 3637 16 Ref20 Page20
MF 595/595 MKII TRACTOR (FR) - 1646168
MF 595/595 MKII TRACTOR (FR) -
1646168 TIMING GEAR 20 ItemPart NumberQtyDescription Comments 1 314152511 Camshaft 2 361741191 Plate 3 05000091 Woodruff Key 4 311654111 Gear,Camshaft 5 331531281 Washer 6 07462542 Setscrew 7 09200532 Washer 8 321612091 Screw 9 317331211 Washer 10 331154081 Washer 15 371666821 Timinggear Cover 16 338254151 Joint 17 324134091 Cover 18 07460515 Screw 19 24111515 Washer 20 074625516 Setscrew 21 092005318 Washer 22 07462112 Bolt 23 24153461 Seal 28 355211761 Pipe 29 00953451 Bolt 30 09211682 Washer 35 411150141 Gear,Idler 36 25114831 Bush (35) 37 334265091 Hub 38 331531231 Plate 39 08264563 Stud 40 22112833 Nut 45 414229371 Timing Case 46 368131341 Joint 47 368141181 Gasket 48 07462552 Setscrew 49 07462117 Bolt 50 00962312 Setscrew 51 092005311 Washer 55 375561421 Plate 56 368614361 Joint 57 22340413 Screw 58 09200543 Washer 59 22381533 Nut 60 364553161 Support 61 27583461 Angle Drive Alternative 33860 338601 Angle Drive Alternative 2758346 62 00960341 Bolt 07460521 Bolt 63 09200522 Washer 64 08262101 Stud 65 05760021 Nut 66 09200531 Washer Ref20 Page20
MASSEY FERGUSON
1646168
52 51 55 54 56 57 45 43 50 49 48 37 25 24 41 42 23 29 28 19 27 26 18 20 31 11 12 22 13 14 9 15 21 2 5 1 3 4 6 40 39 38 36 35 34 8 10 33 32 30 47 44 46 53 16 Ref22 Page22
MF 595/595 MKII TRACTOR (FR) - 1646168

Thank you very much for your reading. Please Click Here. Then Get COMPLETE MANUAL.NOWAITING

NOTE:

If there is no response to click on the link above, please download the PDF document first and then clickonit.

MASSEY FERGUSON MF 595/595 MKII TRACTOR (FR) - 1646168 1646168
22 ItemPart NumberQtyDescription Comments 1 417330391 Balancer 2 414257691 Frame (1) Not serviced, order REF NO 1 3 24311313 Plug (1) 4 374175312 Weight (1) 5 311651181 Shaft (1) 6 327331071 Shaft (1) 7 21712254 Screw (1) 8 25766752 Woodruff Key (1) 9 311654342 Gear,Balancer (1) 10 21725308 Capscrew (1) 11 414740071 Cover (1) 13 368617361 Joint (1) 14 07462111 Bolt (1) Repairs and replaces 0746254 15 00962312 Setscrew (1) 16 09200533 Washer (1) 17 413141131 Oil Pump 18 327127151 Plunger (17) 19 317421281 Spring (17) 20 331571221 Cap (17) 21 06100121 Pin (17) 22 368667321 Joint 23 00962404 Bolt 24 09200534 Washer 25 377383311 Connection 26 368321251 Joint 27 377254571 Strainer 28 07460522 Bolt 29 09200522 Washer 30 324521091 Dowel (1) 31 332415121 Dowel (1) 32 357121341 Pipe,Oil 33 368321231 Joint 34 335321211 Union 35 05602441 Olive 36 06505941 Plug (1) 39 00964462 Screw 00964452 Screw (A) 40 00964431 Bolt 41 00964441 Bolt 42 24156401 Seal (17) 45 09200044 Washer 48 327225071 Shaft 49 324171341 Plug 50 411150151 Gear,Idler 51 25114581 Bush (50) 52 331775071 Washer 53 27241331 Circlip 2722A0351 Circlip (A) 70 371723351 Sump Repairs and replaces 37172334 71 24870041 Plug 72 24112601 Washer Repairs and replaces 2411160 73 368167141 Joint 74 07462117 Bolt 07462118 Bolt Up to Serial or Engine Number 318UA 15064 07462117 Bolt From Serial or Engine Number 318UA 15065 75 009620110 Bolt 00962019 Bolt Up to Serial or Engine Number 318UA 15064 009620110 Bolt From Serial or Engine Number 318UA 15065 76 00962392 Bolt 77 07462392 Screw 78 00962462 Bolt 79 21844352 Screw 80 24111522 Washer 81 092005323 Washer 82 09200031 Washer (A) A4 318-2 Ref22 Page22
LUBRICATING OIL SYSTEM
595/595 MKII TRACTOR
3 4 2 1 5 Ref26 Page26
MF
(FR) - 1646168
